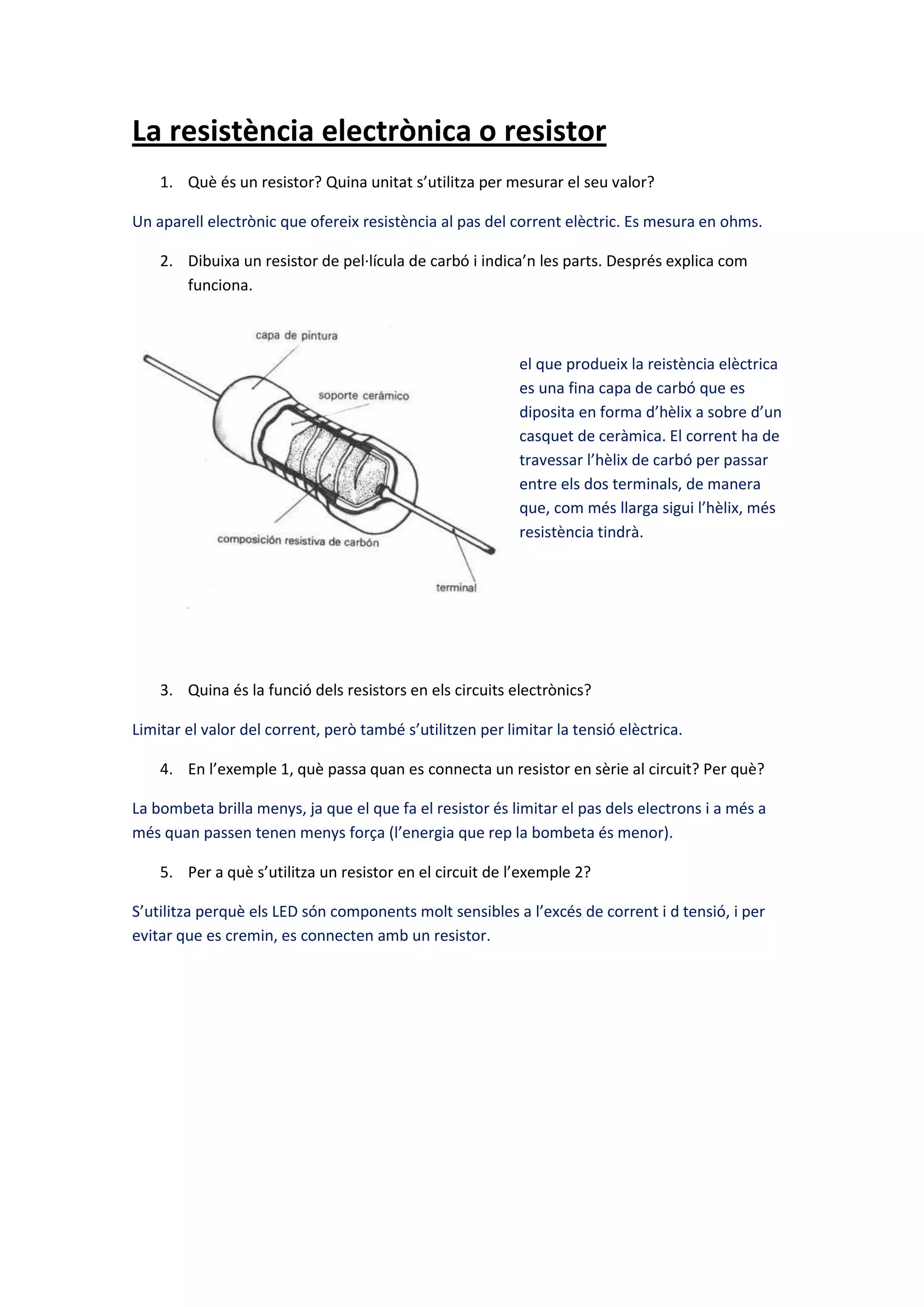

1. La resistència electrònica o resistor
1. Què és un resistor? Quina unitat s’utilitza per mesurar el seu valor?
Un aparell electrònic que ofereix resistència al pas del corrent elèctric. Es mesura en ohms.
2. Dibuixa un resistor de pel·lícula de carbó i indica’n les parts. Després explica com
funciona.
el que produeix la reistència elèctrica
es una fina capa de carbó que es
diposita en forma d’hèlix a sobre d’un
casquet de ceràmica. El corrent ha de
travessar l’hèlix de carbó per passar
entre els dos terminals, de manera
que, com més llarga sigui l’hèlix, més
resistència tindrà.
3. Quina és la funció dels resistors en els circuits electrònics?
Limitar el valor del corrent, però també s’utilitzen per limitar la tensió elèctrica.
4. En l’exemple 1, què passa quan es connecta un resistor en sèrie al circuit? Per què?
La bombeta brilla menys, ja que el que fa el resistor és limitar el pas dels electrons i a més a
més quan passen tenen menys força (l’energia que rep la bombeta és menor).
5. Per a què s’utilitza un resistor en el circuit de l’exemple 2?
S’utilitza perquè els LED són components molt sensibles a l’excés de corrent i d tensió, i per
evitar que es cremin, es connecten amb un resistor.

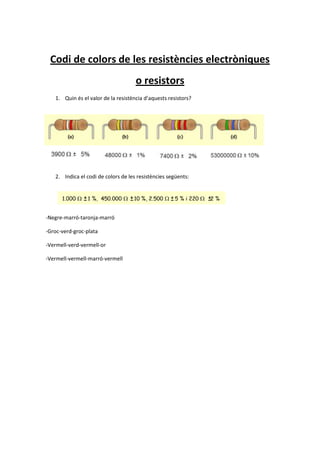

2. Codi de colors de les resistències electròniques
o resistors
1. Quin és el valor de la resistència d’aquests resistors?
2. Indica el codi de colors de les resistències següents:
-Negre-marró-taronja-marró
-Groc-verd-groc-plata
-Vermell-verd-vermell-or
-Vermell-vermell-marró-vermell

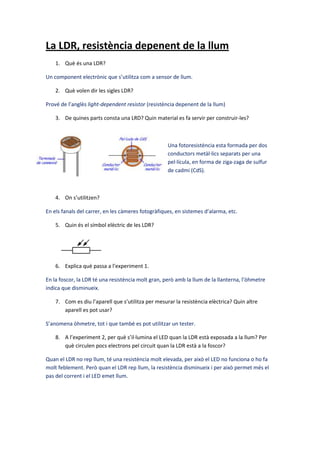

3. La LDR, resistència depenent de la llum
1. Què és una LDR?
Un component electrònic que s’utilitza com a sensor de llum.
2. Què volen dir les sigles LDR?
Prové de l’anglès light-dependent resistor (resistència depenent de la llum)
3. De quines parts consta una LRD? Quin material es fa servir per construir-les?
Una fotoresistència esta formada per dos
conductors metàl·lics separats per una
pel·lícula, en forma de ziga-zaga de sulfur
de cadmi (CdS).
4. On s’utilitzen?
En els fanals del carrer, en les càmeres fotogràfiques, en sistemes d’alarma, etc.
5. Quin és el símbol elèctric de les LDR?
6. Explica què passa a l’experiment 1.
En la foscor, la LDR té una resistència molt gran, però amb la llum de la llanterna, l’òhmetre
indica que disminueix.
7. Com es diu l’aparell que s’utilitza per mesurar la resistència elèctrica? Quin altre
aparell es pot usar?
S’anomena òhmetre, tot i que també es pot utilitzar un tester.
8. A l’experiment 2, per què s’il·lumina el LED quan la LDR està exposada a la llum? Per
què circulen pocs electrons pel circuit quan la LDR està a la foscor?
Quan el LDR no rep llum, té una resistència molt elevada, per això el LED no funciona o ho fa
molt feblement. Però quan el LDR rep llum, la resistència disminueix i per això permet més el
pas del corrent i el LED emet llum.
4. El termistor
1. Què és un termistor?
Són uns components electrònics que es fan servir com a sensors de temperatura.
2. Quins tipus de termistor hi ha? En què es diferencien?
Hi ha dos tipus:
-NTC: tenen menos resistència a mesura que augmenta la temperatura
-PTC: tenen més resistència a mesura que augmenta la temperatura.
3. Per a què s’utilitzen els termistors?
Per a dispositius de mesura i control de la temperatura, com ara termòstats i termòmetres.
4. Què li passa a un termistor NTC si li apliquem aire calent?
Que en augmentar la temperatura, la seva resistència disminueix i deixa més el pas del corent.
5. Què passaria a l’experiment 1 si el termistor fos del tipus PTC en lloc de NTC?
Que la resistència en comptes de disminuir augmentaria.

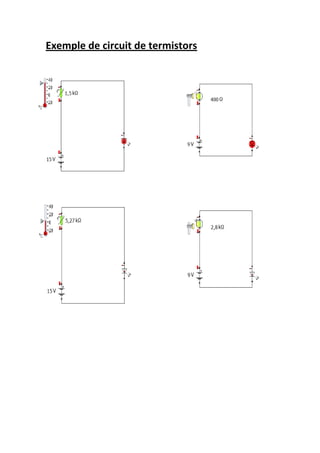

6. Explica amb les teves paraules què passa a l‘experiment 2.
Quan no apliquem calor al termistor NCT no deixa passar el corrent elèctric i per això el LED no
funciona o ho fa molt dèbilment, però quan li apliquem calor al termistor NCT, la resistència
disminueix, i com que ja no dona tanta oposició al pas del corrent, el LED brilla.
