1. IL CONDIZIONAMENTO D’ARIA
NELL’AMBIENTE TECNOLOGICO
Comfort Vs. Precision Cooling

2. Comfort Vs. Precision Cooling
Condizionatori Comfort Progettati per il benessere delle persone
- Bassa quantità di aria (richiesta silenziosità)
- Bassa temperatura aria in uscita
- Deumidificazione continua
- Progetto per funzionamento 1200 ore / anno
- Precisione di controllo temperatura ampio
- Nessuna comunicazione Lan
- Eprom Fissa
- Bassa filtrazione aria
Condizionatori di precisione Progettati per applicazioni Tecnologiche
- Applicazioni critiche
- Alta quantità aria
- Alta temperatura aria in uscita (evita shock termici )
- Controllo preciso temperatura e umidità
- Deumidificazione e umidificazione quando necessario
- Alta Filtrazione aria
- Progetto per funzionamento 24 h / 365 (8760 h / anno)
- Connettività tramite rete IP
- Eprom programmabile
- Conessioni a BMS Systems

3. Le differenze progettuali e ambientali
Split System Condizionatore
Comfort di precisione

4. L’elettronica è sensibile allo stress termico
I meccanismi di guasto di molti componenti elettronici sono attivati
dall’aumento della temperatura
TEMPERATURA = STRESS TERMICO
“L’affidabilità dei componenti elettronici
decresce del 50%
se la temperatura aumenta di 10K ”
Effetti causati della variazione di temperatura sulle Batterie UPS

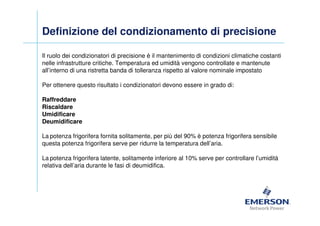

5. Definizione del condizionamento di precisione
Il ruolo dei condizionatori di precisione è il mantenimento di condizioni climatiche costanti
nelle infrastrutture critiche. Temperatura ed umidità vengono controllate e mantenute
all’interno di una ristretta banda di tolleranza rispetto al valore nominale impostato
Per ottenere questo risultato i condizionatori devono essere in grado di:
Raffreddare
Riscaldare
Umidificare
Deumidificare
La potenza frigorifera fornita solitamente, per più del 90% è potenza frigorifera sensibile
questa potenza frigorifera serve per ridurre la temperatura dell’aria.
La potenza frigorifera latente, solitamente inferiore al 10% serve per controllare l’umidità
relativa dell’aria durante le fasi di deumidifica.

6. Le applicazioni critiche che richiedono un
condizionamento di precisione
Laboratori
Precision
Clean Rooms
Control
Conservazione Cabinet
pellicole Fotovoltaico
Locali UPS

7. Le applicazioni critiche che richiedono un
condizionamento di precisione
Precision Internet
Computer Room Control
Telecomunicazioni Industriale
Medicale

8. Comfort in Applicazioni Tecnologiche
È ragionevole usare
condizionatori per comfort
in ambienti tecnologici ?

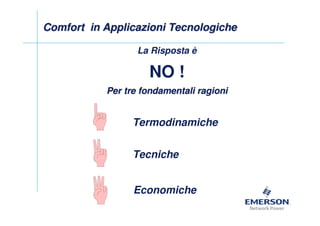

9. Comfort in Applicazioni Tecnologiche
La Risposta è
NO !
Per tre fondamentali ragioni
Termodinamiche
Tecniche
Economiche

10. Ragioni Termodinamiche
Conseguenze dell’uso di unità Comfort
Funzionamento sempre in Concentrazioni di calore generati
deumidificazione anche quando da poca circolazione dell’aria
non è necessario
Micro breaks dei componenti
Aria secca con elettricità elettronici
statica
aumento del gradiente termico ad
Scarsa circolazione d’aria ogni interruzione del compressore
intorno agli apparati elettronici
Componenti elettronici con
durata ridotta a causa di stress

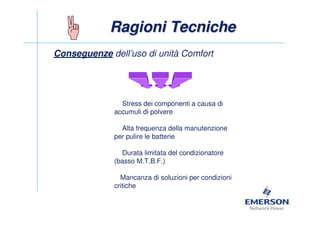

11. Ragioni Tecniche
Conseguenze dell’uso di unità Comfort
Stress dei componenti a causa di
accumuli di polvere
Alta frequenza della manutenzione
per pulire le batterie
Durata limitata del condizionatore
(basso M.T.B.F.)
Mancanza di soluzioni per condizioni
critiche

12. Ragioni Economiche
Costi delle conseguenze
Mancato risparmio energetico per sistemi senza free-cooling
Costi a causa delle frequenti sostituzioni
Costi per l’uso continuo della deumidificazione (anche se non serve)
Costi per bassa efficienza dei compressori
Costi per alta frequenza di manutenzione (per sostituzione filtri e
pulizia delle batterie )
Costi per mancato guadagno durante la manutenzione

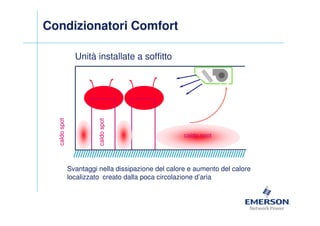

13. Condizionatori Comfort
caldo spot
Unità installate a soffitto
caldo spot
caldo spot
Svantaggi nella dissipazione del calore e aumento del calore
localizzato creato dalla poca circolazione d’aria

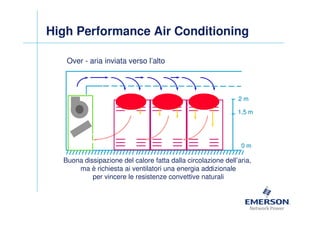

14. High Performance Air Conditioning
Over - aria inviata verso l’alto
2m
1 ,5 m
0m
Buona dissipazione del calore fatta dalla circolazione dell’aria,
ma è richiesta ai ventilatori una energia addizionale
per vincere le resistenze convettive naturali

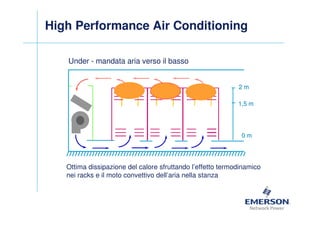

15. High Performance Air Conditioning
Under - mandata aria verso il basso
2m
1 ,5 m
0m
Ottima dissipazione del calore sfruttando l’effetto termodinamico
nei racks e il moto convettivo dell’aria nella stanza

16. High Performance Air Conditioning
Modulo interno installato a soffitto HPSE, accoppiato ad
una unità esterna HPSC: innovativa installa- zione a soffitto
ed efficiente concetto di raffreddamento a dislocamento,
caratterizzata da affidabilità e silen- ziosità dell’unità esterna
HPSC
