ECS AutoScaling

1. CloudWatch Eventsを使った
ECSのAutoScaling
千葉 淳
2016/2/5

2. 1
自己紹介
所属：クラスメソッド株式会社
仕事：ソリューションアーキテクト
名前：千葉 淳（ちば じゅん）
好きなＡＷＳサービス：Lambda

3. 2
アジェンダ
1.はじめに
2.CloudWatch Eventsとは？
3.ECSのAutoScalingの構成
4.ECSのAutoScalingの設定
5.まとめ

4. 3

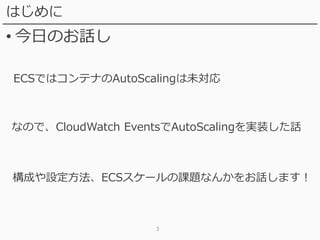

はじめに
• 今日のお話し
ECSではコンテナのAutoScalingは未対応
なので、CloudWatch EventsでAutoScalingを実装した話
構成や設定方法、ECSスケールの課題なんかをお話します！

5. 4
デモ
動け、動け！動いてよ！EC2!

6. 5

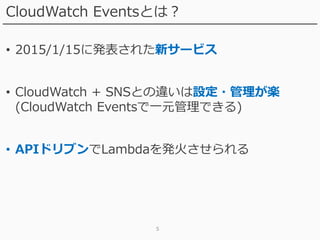

CloudWatch Eventsとは？
• 2015/1/15に発表された新サービス
• CloudWatch + SNSとの違いは設定・管理が楽
(CloudWatch Eventsで一元管理できる)
• APIドリブンでLambdaを発火させられる

7. 6

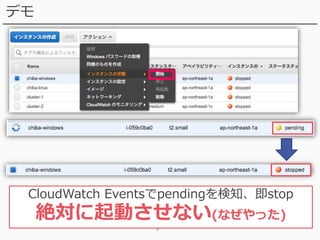

デモ
CloudWatch Eventsでpendingを検知、即stop
絶対に起動させない(なぜやった)

8. 7
デモ – CloudWatch Eventsの設定-
トリガー設定 挙動設定
指定インスタンスがPending 指定インスタンスをStop

9. 8

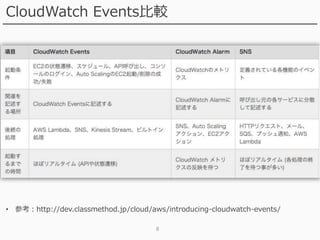

CloudWatch Events比較
• 参考：http://dev.classmethod.jp/cloud/aws/introducing-cloudwatch-events/

10. 9
CloudWatch Eventsをガンガン使う
• ブループリントが用意されている
 EBSの定期スナップショット
EC2の定期起動・停止
• 様々なAPIをトリガーにLambdaを発火

11. 10

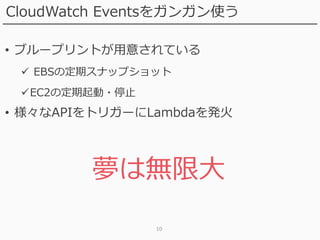

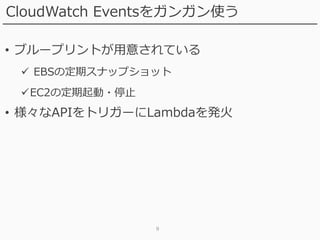

CloudWatch Eventsをガンガン使う
• ブループリントが用意されている
 EBSの定期スナップショット
EC2の定期起動・停止
• 様々なAPIをトリガーにLambdaを発火
夢は無限大

12. 11
今日はこのCloudWatch Eventsを使って
ECSをスケールアップしてみます！

13. 12
アーキテクチャ編

14. 13

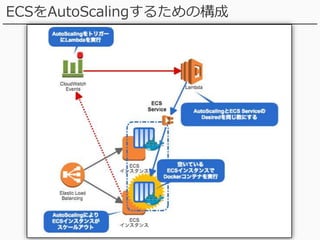

ECSをAutoScalingするための構成

15. 14
ECSスケールシーケンス詳細
CloudWatchで負荷検知
AutoScaling(ECSクラスタ増減)
CloudWatch EventsでLambda
発火
ECSサービスのDesired変更
コンテナpull
コンテナ起動
ELB組み込み

16. 15
設定編

17. 16

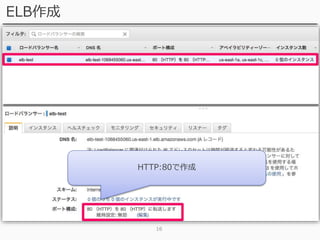

ELB作成
HTTP:80で作成

18. 17

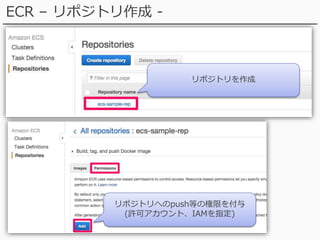

ECR – リポジトリ作成 -
リポジトリを作成
リポジトリへのpush等の権限を付与
(許可アカウント、IAMを指定)

19. 18

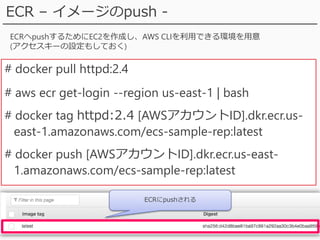

ECR – イメージのpush -
# docker pull httpd:2.4
# aws ecr get-login --region us-east-1 | bash
# docker tag httpd:2.4 [AWSアカウントID].dkr.ecr.us-
east-1.amazonaws.com/ecs-sample-rep:latest
# docker push [AWSアカウントID].dkr.ecr.us-east-
1.amazonaws.com/ecs-sample-rep:latest
ECRへpushするためにEC2を作成し、AWS CLIを利用できる環境を用意
(アクセスキーの設定もしておく)
ECRにpushされる

20. 19
ECS - Task Definitionsの作成 -
ECRにpushした
イメージを指定
任意の実行コマンドを指定
(htmlファイル作成、httpd起動など)
ポート番号を指定

21. 20
ECS – Clustersの作成 -
ECSクラスタを作成
(AutoScalingで起動したEC2が登録される)

22. 21

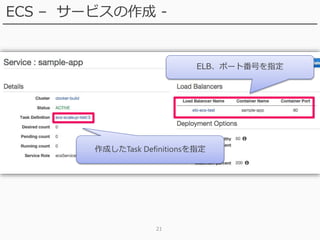

ECS – サービスの作成 -
作成したTask Definitionsを指定
ELB、ポート番号を指定

23. 22

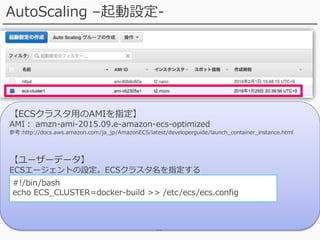

AutoScaling –起動設定-
【ECSクラスタ用のAMIを指定】
AMI： amzn-ami-2015.09.e-amazon-ecs-optimized
参考:http://docs.aws.amazon.com/ja_jp/AmazonECS/latest/developerguide/launch_container_instance.html
【ユーザーデータ】
ECSエージェントの設定。ECSクラスタ名を指定する
#!/bin/bash
echo ECS_CLUSTER=docker-build >> /etc/ecs/ecs.config

24. 23

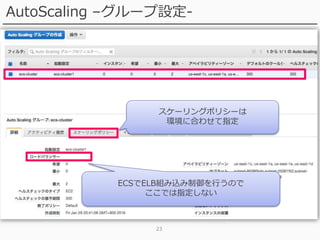

AutoScaling –グループ設定-
ECSでELB組み込み制御を行うので
ここでは指定しない
スケーリングポリシーは
環境に合わせて指定

25. 24

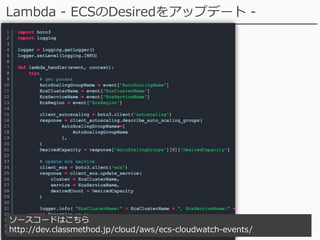

Lambda - ECSのDesiredをアップデート -
ソースコードはこちら
http://dev.classmethod.jp/cloud/aws/ecs-cloudwatch-events/

26. 25
Lambda – 処理概要 -
①CloudWatch EventsのInput configureからECSクラスタ名や
AutoScaling名を取得
②AutoScalingの現在のDesiredの値を取得
③ECSサービスのDsiredの値を、AutoScalingのDsiredの値に
アップデート

27. 26

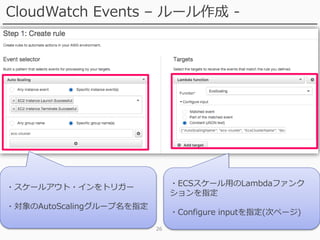

CloudWatch Events – ルール作成 -
・スケールアウト・インをトリガー
・対象のAutoScalingグループ名を指定
・ECSスケール用のLambdaファンク
ションを指定
・Configure inputを指定(次ページ)

28. 27
CloudWatch Events – Configure inputの指定 -
{
"AutoScalingName": "ecs-cluster",
"EcsClusterName": "docker-build",
"EcsRegion": "us-east-1",
"EcsServiceName": "sample-app"
}
※改行を削除し、Configure inputへ入力
AutoScalingName“: AutoScalingグループ名を指定
EcsClusterName“: ECSクラスタ名を指定
EcsRegion：ECSが存在するリージョンを指定
EcsServiceName“: ECSサービス名を指定

29. 28
デモ
ECRのAutoScaling

30. 29

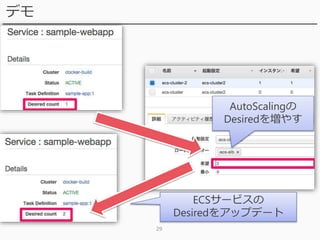

デモ
AutoScalingの
Desiredを増やす
ECSサービスの
Desiredをアップデート

31. 30
課題
• AutoScaling発動からELB組み込みまでの時間が長い
• コンテナ単位のAutoScalingはできない
※スケールはECSクラスタ単位

32. 31

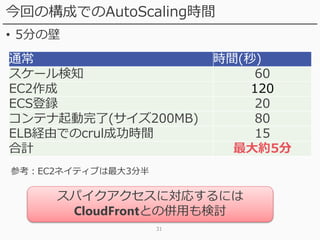

今回の構成でのAutoScaling時間
• 5分の壁
通常 時間(秒)
スケール検知 60
EC2作成 120
ECS登録 20
コンテナ起動完了(サイズ200MB) 80
ELB経由でのcrul成功時間 15
合計 最大約5分
参考：EC2ネイティブは最大3分半
スパイクアクセスに対応するには
CloudFrontとの併用も検討

33. 32

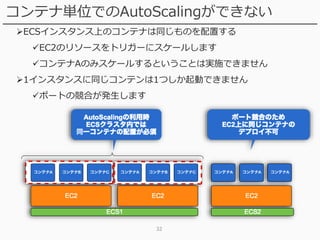

コンテナ単位でのAutoScalingができない
ECSインスタンス上のコンテナは同じものを配置する
EC2のリソースをトリガーにスケールします
コンテナAのみスケールするということは実施できません
1インスタンスに同じコンテンは1つしか起動できません
ポートの競合が発生します

34. 33

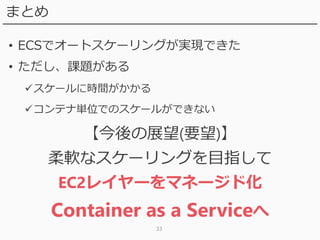

まとめ
• ECSでオートスケーリングが実現できた
• ただし、課題がある
スケールに時間がかかる
コンテナ単位でのスケールができない
【今後の展望(要望)】
柔軟なスケーリングを目指して
EC2レイヤーをマネージド化
Container as a Serviceへ
