Duurzame gebiedsontwikkeling met Dutch Power

1. Innovatiegilde Pakhuis Noorderhaven

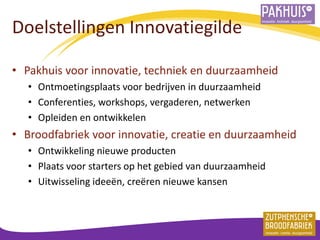

2. Doelstellingen Innovatiegilde
•Pakhuis voor innovatie, techniek en duurzaamheid
•Ontmoetingsplaats voor bedrijven in duurzaamheid
•Conferenties, workshops, vergaderen, netwerken
•Opleiden en ontwikkelen
•Broodfabriek voor innovatie, creatie en duurzaamheid
•Ontwikkeling nieuwe producten
•Plaats voor starters op het gebied van duurzaamheid
•Uitwisseling ideeën, creëren nieuwe kansen

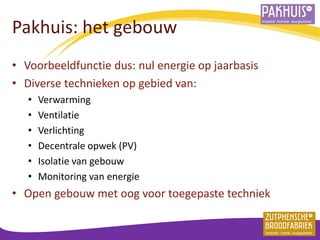

3. Pakhuis: het gebouw
•Voorbeeldfunctie dus: nul energie op jaarbasis
•Diverse technieken op gebied van:
•Verwarming
•Ventilatie
•Verlichting
•Decentrale opwek (PV)
•Isolatie van gebouw
•Monitoring van energie
•Open gebouw met oog voor toegepaste techniek

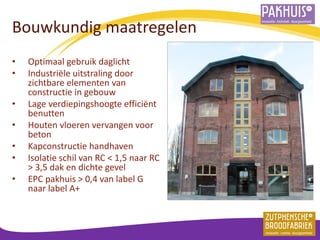

4. Bouwkundig maatregelen
•Optimaal gebruik daglicht
•Industriële uitstraling door zichtbare elementen van constructie in gebouw
•Lage verdiepingshoogte efficiënt benutten
•Houten vloeren vervangen voor beton
•Kapconstructie handhaven
•Isolatie schil van RC < 1,5 naar RC > 3,5 dak en dichte gevel
•EPC pakhuis > 0,4 van label G naar label A+

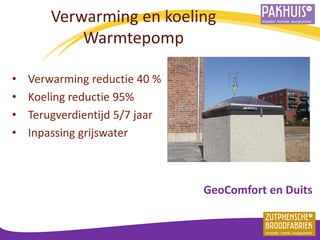

5. Verwarming en koeling Warmtepomp
•Verwarming reductie 40 %
•Koeling reductie 95%
•Terugverdientijd 5/7 jaar
•Inpassing grijswater
GeoComfort en Duits

6. Verwarming en Koeling betonvloeren en wandverwarming
•Beter comfort
•Direct aanbrengen ivm inbouwvloeren en wanden
•Inzet warmte en koude opslag mogelijk
•Klimaatvermindering door stralingswanden met natuurlijk bindmiddel minimaal 90% minder fijnstof

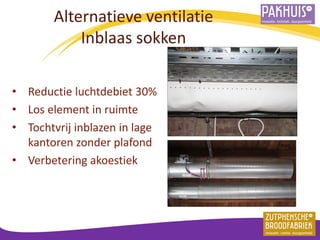

7. Alternatieve ventilatie Inblaas sokken
•Reductie luchtdebiet 30%
•Los element in ruimte
•Tochtvrij inblazen in lage kantoren zonder plafond
•Verbetering akoestiek

8. Waterbesparing HWA opvang
•Reductie verbruik 40-60%
•Later aan te brengen
•Zichtbare besparingsmaatregel milieu
Schuttingelementen

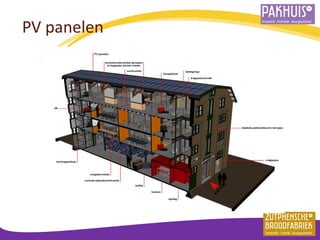

9. PV panelen

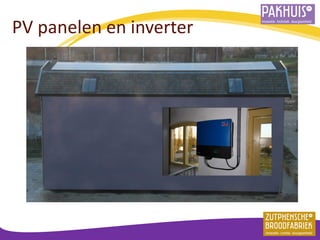

10. PV panelen en inverter

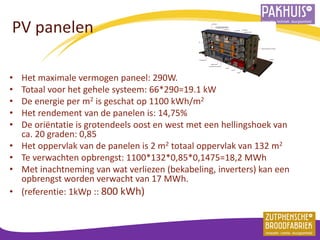

11. PV panelen
•Het maximale vermogen paneel: 290W.
•Totaal voor het gehele systeem: 66*290=19.1 kW
•De energie per m2 is geschat op 1100 kWh/m2
•Het rendement van de panelen is: 14,75%
•De oriëntatie is grotendeels oost en west met een hellingshoek van ca. 20 graden: 0,85
•Het oppervlak van de panelen is 2 m2 totaal oppervlak van 132 m2
•Te verwachten opbrengst: 1100*132*0,85*0,1475=18,2 MWh
•Met inachtneming van wat verliezen (bekabeling, inverters) kan een opbrengst worden verwacht van 17 MWh.
•(referentie: 1kWp :: 800 kWh)

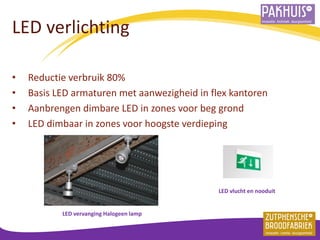

12. LED verlichting
•Reductie verbruik 80%
•Basis LED armaturen met aanwezigheid in flex kantoren
•Aanbrengen dimbare LED in zones voor beg grond
•LED dimbaar in zones voor hoogste verdieping
LED vlucht en nooduit
LED vervanging Halogeen lamp

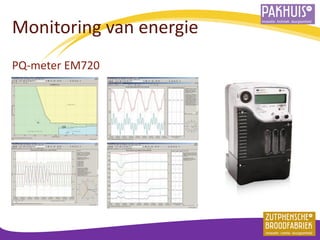

13. Monitoring van energie
PQ-meter EM720

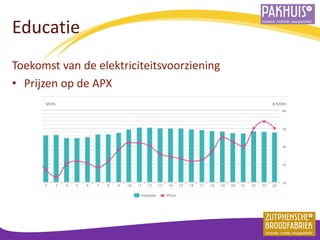

14. Educatie
Toekomst van de elektriciteitsvoorziening
•Prijzen op de APX

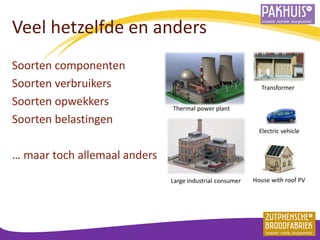

15. Veel hetzelfde en anders
Soorten componenten
Soorten verbruikers
Soorten opwekkers
Soorten belastingen
… maar toch allemaal anders

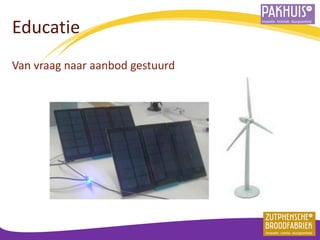

16. Educatie
Van vraag naar aanbod gestuurd

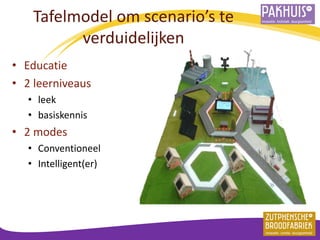

17. Tafelmodel om scenario’s te verduidelijken
•Educatie
•2 leerniveaus
•leek
•basiskennis
•2 modes
•Conventioneel
•Intelligent(er)

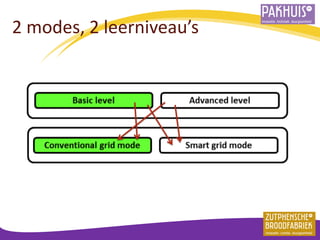

18. 2 modes, 2 leerniveau’s

19. Rond de tafel om mee te denken!

20. De tafel en de bouwers

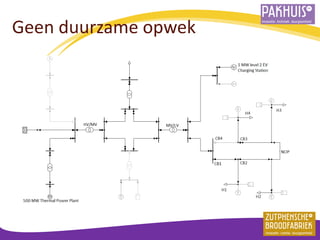

21. Geen duurzame opwek

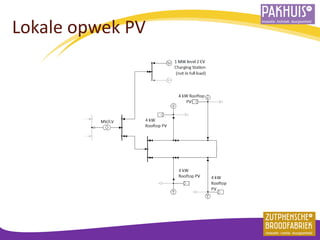

23. Lokale opwek PV

24. Veel windenergie (invloed op prijs)
