1. 1 .Zobrazovancí jednotky
MIKROPROCESOROVÁ TECHNIKA
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

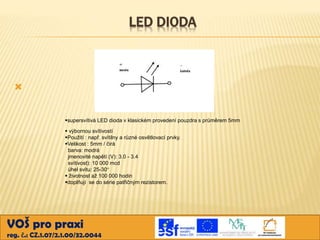

2. LED DIODA

supersvítivá LED dioda v klasickém provedení pouzdra s průměrem 5mm
 výbornou svítivostí
Použití : např. svítilny a různé osvětlovací prvky.
Velikost : 5mm / čirá
barva: modrá
jmenovité napětí (V): 3.0 - 3.4
svítivost): 10 000 mcd
úhel svitu: 25-30°
 životnost až 100 000 hodin
doplňují se do série patřičným rezistorem.
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

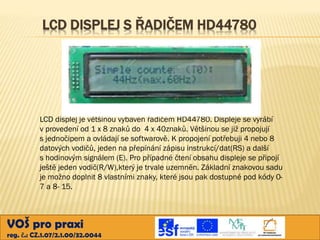

3. LCD DISPLEJ S ŘADIČEM HD44780
LCD displej je většinou vybaven řadičem HD44780. Displeje se vyrábí
v provedení od 1 x 8 znaků do 4 x 40znaků. Většinou se již propojují
s jednočipem a ovládají se softwarově. K propojení potřebuji 4 nebo 8
datových vodičů, jeden na přepínání zápisu instrukcí/dat(RS) a další
s hodinovým signálem (E). Pro případné čtení obsahu displeje se připojí
ještě jeden vodič(R/W),který je trvale uzemněn. Základní znakovou sadu
je možno doplnit 8 vlastními znaky, které jsou pak dostupné pod kódy 07 a 8- 15.
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

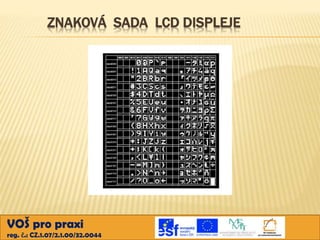

4. ZNAKOVÁ SADA LCD DISPLEJE
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

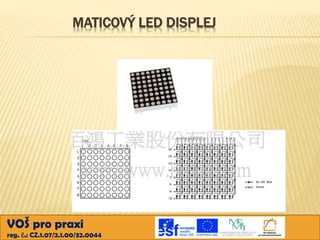

5. MATICOVÝ LED DISPLEJ
