1. Základy audiotechniky a videotechniky
Ing. Josef Bartoněk
Olomouc 2012
TELEVIZE
ANALOGOVÁ TV - 2
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

2. 
Televizní zobrazovače


rozklad barev

TV zobrazovač - elektrooptický měnič,
obsahuje velké množství obrazových
bodů (pixelů), složených z trojice
subpixelů, každý emituje světlo jedné
ze základních barev (červená, zelená, modrá). V současné době se
používají následující typy zobrazovačů:












Vakuové obrazovky CRT (Catode Ray Tube) -stále ještě používaný
zobrazovací prvek, jsou masivně nahrazovány modernějšími prvky.
Jedná se v podstatě o velkou elektronku, která je na jedné straně
rozšířena do stínítka obrazovky (anoda), na druhém konci (válcová část
hrdla) s paticí a žhavenými katodami (elektronová děla), které emituje
elektrony. Na vnitřní straně stínítka je luminofor, který při dopadu
elektronu emituje světlo příslušné barvy.
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

3. 

Invar (Delta) - elektronová děla jsou uspořádaná do trojúhelníku („delta“),
maska je tvořena kruhovými otvory, obrazovka je vypouklá







IN-LINE -maska není tvořena kruhovými otvory, ale svislými podélnými
štěrbinami s vyšší propustností, čímž dosahuje vyšší jas a nižší ohřev
masky
Trinitron -byla vyvinula firma SONY, maska je tvořena svisle umístěnými
drátky, které rozdělují obrazovku do sloupců. Vyznačuje se vyšším jasem
a lepším podáním barev
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

4. 






Ploché zobrazovače
-zobrazovače s kapalnými krystaly (LCD- Liquid Crystal Display)
-elektroluminiscenční zobrazovače
-plazmové zobrazovače
-zobrazovače s maticemi diod LED (Light Emitting Diode)
-zobrazovače OLED (Organic LED)
-zobrazovače SED (Surface-Conduction Electron-Emitter Display)


Všechny tyto typy mají zanedbatelné geometrické zkreslení, jednotlivé
prvky obrazu jsou uspořádány do řádkových a sloupcových struktur se
systémem adresovatelného buzení. Celý řádek se zobrazuje najednou,
-vyžaduje řádkovou paměť na uchování obrazového signálu.

zobrazovače s kapalnými krystaly








jednotlivé obrazové body LCD displeje
neemitují světlo, jen řídí velikost
procházejícího světla ze zdroje světla,
který je za zobrazovačem
- dobré barevné podání
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

5. 

-elektroluminiscenční zobrazovače
-využívají elektroluminiscenční jev, mezi průhlednou čelní elektrodu a zadní
elektrodu, je v elektrickém poli vložen tenkovrstvý film z materiálu vykazujícího
elektroluminiscenční jev -nevýhoda je potřeba velkého budicího napětí, jsou
vhodné pro velkoplošné zobrazování

plazmové zobrazovače

-pracují na principu
elektrického výboje v plynu za sníženého tlaku. Jednotlivé R, G, B subpixely
mají tvar komůrek naplněných zředěným inertním plynem


zobrazovače s LED (Light Emitting Diode) – vyznačují se lepším podáním
barev, dokonalejší černou barvou, větší úsporou el. energie, jsou velice tenké a
mají vysokou životnost
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

6. 
zobrazovače OLED (Organic LED)


-Organic Light Emitting Diode
(vyrobené z organického materiálu)
základem obrazového bodu je
organický materiál, který po
přivedení stejnosměrného
napětí emituje světlo určité barvy

zobrazovače SED (Surface-Conduction Electron-Emitter Display)





-nová perspektivní technologie

plochých zobrazovačů. Stejně,

jako obrazovky CRT, je buzení

luminoforů elektrony. Ty jsou

urychlovány elektrostatickým

polem, každý obrazový bod

má svůj vlastní zdroj elektronů.

VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

7. 















Projekční televizní soustavy ,určeny pro velkoplošné zobrazení
-projektory CRT (Cathode Ray Tube)
-projektory s LCD modulátory (Liquid Crystal Devices)
-projektory s LCoS modulátory (Liquid Crystal on Silicon)
-projektory na bázi DLP (Digital Light Processing) -DMD (Digital
Micromirror Devices)
Projektory CRT
– dva základní typy -s jedním objektivem a se třemi objektivy,
jsou to nejstarší a dnes již prakticky nepoužívané systémy
Projektory s LCD modulátory -dosahují větší jas projekce,
protože využívají výkonný světelný zdroj. Světelný tok
zdroje SZ se pomocí neutrálních NZ
a dichroických zrcadel DZ dělí na tři dílčí toky
ve složkových barvách. Ty jsou modulovány
pomocí LCD modulátorů M složkovými signály
UR, UG, UB. Modulované jasové toky jsou
promítány optikou KO na stínítko.
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

8. 
















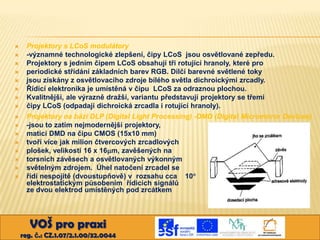

Projektory s LCoS modulátory
-významné technologické zlepšení, čipy LCoS jsou osvětlované zepředu.
Projektory s jedním čipem LCoS obsahují tři rotující hranoly, které pro
periodické střídání základních barev RGB. Dílčí barevné světlené toky
jsou získány z osvětlovacího zdroje bílého světla dichroickými zrcadly.
Řídící elektronika je umístěná v čipu LCoS za odraznou plochou.
Kvalitnější, ale výrazně dražší, variantu představují projektory se třemi
čipy LCoS (odpadají dichroická zrcadla i rotující hranoly).
Projektory na bázi DLP (Digital Light Processing) -DMD (Digital Micromirror Devices)
-jsou to zatím nejmodernější projektory,
matici DMD na čipu CMOS (15x10 mm)
tvoří více jak milion čtvercových zrcadlových
plošek, velikosti 16 x 16m, zavěšených na
torsních závěsech a osvětlovaných výkonným
světelným zdrojem. Úhel natočení zrcadel se
řídí nespojitě (dvoustupňově) v rozsahu cca 10
elektrostatickým působením řídicích signálů
ze dvou elektrod umístěných pod zrcátkem
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

9. 
Analogový záznam obrazu















-filmový záznam obrazu
-holografický záznam
-magnetický záznam
-optický záznam
Magnetický záznam je jediným používaným elektronickým způsobem
záznamu obrazu, používá se šikmý záznam obrazových signálů. Vysoké
relativní záznamové rychlost se dosahuje šikmým kladením stop pomocí
dvou (nebo více) hlav, které jsou na rotujícím disku (posunuty o 180o, 1500
ot./min.), který pás ovíjí šikmo.
Na každé stopě je nahrán jeden
půlsnímek (20 ms), umožňuje
snímat statický obraz. Jasový signál
se nahrává po kmitočtové modulaci
Všechny současné standardy
magnetického záznamu jsou kazetové.
VOŠ pro praxi
reg. č.: CZ.1.07/2.1.00/32.0044

10. 








Standardy analogového magnetického záznamu:
-záznam VHS Video Home Systém -firmy JVC (1975)
VHS HQ -zlepšená kvalita obrazu – kompatibilní s VHS
VHS HiFi -záznam zvuku do šikmých (obrazových) stop
VHS- C -menší kazeta pro camcordery
-záznam Super VHS (S-VHS) -zvýšená rozlišovací schopnost (složkový záznam –
zapisuje se odděleně jasový a barvonosný signál)
S-VHS-C -menší kazeta pro camcordery
-záznam Video 8 -firmy Sony (1983), používá systém DFT (Dynamic Tracking
Control) a záznam digit. zvuk. signálu do šikmých stop
-záznam Hi-band Video 8 (Hi-8) -zvýšená rozlišovací schopnost.








Rozlišení:
VHS, Video 8….cca 240 bodů/ řád.
S-VHS.…………cca 480 bodů/ řád.
Hi 8……………..cca 430 bodů/ řád.
2 hlavy – nejlevnější provedení, pouze rychlost SP (Standard Play)
4 hlavy – jedna dvojice pro SP, druhá pro LP (Long Play)
6 hlav – pro SP i LP, třetí dvojice pro záznam zvuku do šikmých stop
7 hlav – jako 6 hlav, 7. mazací hlava pro kvalitní střih (INSERT)
