1. CISCO PACKET TRACER
Teknologi Layanan Jaringan | 2023 SMKS Madani

2. INTRODUCTION
Packet Tracer aplikasi simulasi jaringan. Dalam Packet Tracer ini
kita bisa mengenal macam-macam device yang dipakai dalam
merancang sebuah jaringan mulai dari Router, Switch, Connector,
Server, Komputer dll. Terlebih lagi kita juga bisa merancang sebuah
jaringan (simulasi) baik LAN, WAN, MAN, Wireless.
Teknologi Layanan Jaringan | 2023 | SMKS Madani

3. LATIHAN
Terdapat 1 PC-Server , 6 PC Client,
Dan 1 Switch. 3 PC Client
mendapatkan 3 IP Secara otomatis
dari Server, dan 3 PC lagi
menggunakan IP Statis
Teknologi Layanan Jaringan | 2023 | SMKS Madani

4. LATIHAN

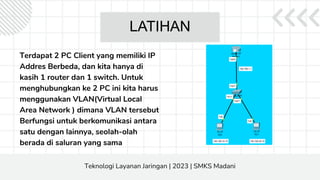

Terdapat 2 PC Client yang memiliki IP
Addres Berbeda, dan kita hanya di
kasih 1 router dan 1 switch. Untuk
menghubungkan ke 2 PC ini kita harus
menggunakan VLAN(Virtual Local
Area Network ) dimana VLAN tersebut
Berfungsi untuk berkomunikasi antara
satu dengan lainnya, seolah-olah
berada di saluran yang sama
Teknologi Layanan Jaringan | 2023 | SMKS Madani

5. ROUTER

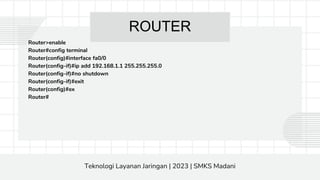

Router>enable
Router#config terminal
Router(config)#interface fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#ex
Router#
Teknologi Layanan Jaringan | 2023 | SMKS Madani

6. SWITCH

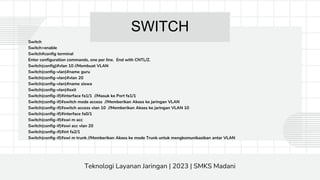

Switch
Switch>enable
Switch#config terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10 //Membuat VLAN
Switch(config-vlan)#name guru
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name siswa
Switch(config-vlan)#exit
Switch(config-if)#interface fa1/1 //Masuk ke Port fa1/1
Switch(config-if)#switch mode access //Memberikan Akses ke jaringan VLAN
Switch(config-if)#switch access vlan 10 //Memberikan Akses ke jaringan VLAN 10
Switch(config-if)#interface fa0/1
Switch(config-if)#swi m acc
Switch(config-if)#swi acc vlan 20
Switch(config-if)#int fa2/1
Switch(config-if)#swi m trunk //Memberikan Akses ke mode Trunk untuk mengkomunikasikan antar VLAN
Teknologi Layanan Jaringan | 2023 | SMKS Madani

7. ROUTER

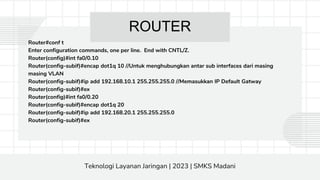

Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0.10
Router(config-subif)#encap dot1q 10 //Untuk menghubungkan antar sub interfaces dari masing
masing VLAN
Router(config-subif)#ip add 192.168.10.1 255.255.255.0 //Memasukkan IP Default Gatway
Router(config-subif)#ex
Router(config)#int fa0/0.20
Router(config-subif)#encap dot1q 20
Router(config-subif)#ip add 192.168.20.1 255.255.255.0
Router(config-subif)#ex
Teknologi Layanan Jaringan | 2023 | SMKS Madani

8. a. Enable atau en : merupakan perintah enable yangberfungsi untuk mengaktifkan perintah –
perintah dalam terminal.
b. Configure terminal : merupakan konfigurasi pada router,berfungsi untuk memberikan hak akses
konfigurasi pada router.
c. Interface fastethernet 0/0 merupakan memasukan konfigurasi pada port pada interface ini hanya
di no shutdownatau hanya dihidupkan saja tidak dikasihIP address.
d. IP address : pemberian IP address dan netmask pada masing – masing interface.
e. No Shutdown : merupakan perintah untuk mengaktifkan interface yang telah dikonfigurasikan.
f. Encapsulation dot1q : merupakan konfigurasi untuk menghubungkan sub-interfaces dari masing –
masing VLAN atau memberi hak akses untuk interface trunking agar kedua VLAN dapat terhubung.
g. Exit : merupakan perintahuntuk keluar dari konfigurasi interface.
KETERANGAN ROUTER
Teknologi Layanan Jaringan | 2023 | SMKS Madani

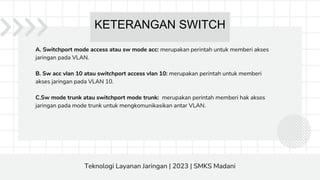

9. A. Switchport mode access atau sw mode acc: merupakan perintah untuk memberi akses
jaringan pada VLAN.
B. Sw acc vlan 10 atau switchport access vlan 10: merupakan perintah untuk memberi
akses jaringan pada VLAN 10.
C.Sw mode trunk atau switchport mode trunk: merupakan perintah memberi hak akses
jaringan pada mode trunk untuk mengkomunikasikan antar VLAN.
KETERANGAN SWITCH
Teknologi Layanan Jaringan | 2023 | SMKS Madani

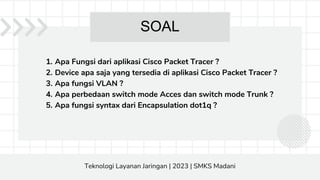

10. 1. Apa Fungsi dari aplikasi Cisco Packet Tracer ?
2. Device apa saja yang tersedia di aplikasi Cisco Packet Tracer ?
3. Apa fungsi VLAN ?
4. Apa perbedaan switch mode Acces dan switch mode Trunk ?
5. Apa fungsi syntax dari Encapsulation dot1q ?
SOAL
Teknologi Layanan Jaringan | 2023 | SMKS Madani

11. THANK YOU
Teknologi Layanan Jaringan | 2023 SMKS Madani
