Il documento descrive un compito d'esame per il corso di operatore elettrico, nel quale il candidato deve programmare un ciclo automatico per pilotare un motore in linguaggio ladder. Viene fornito uno schema funzionale con variabili di ingresso, uscita e temporizzatori. L'obiettivo finale è gestire il funzionamento del motore secondo un ciclo specificato.

1. ISTITUTO ISTRUZIONE SECONDARIA SUPERIORE
I.P.A.A. - A L C A M O
Sede Associata I.P.S.I.A. – CALATAFIMI SEGESTA
Temi d’esame
Sistemi Automatici e Organizzazione
della Produzione

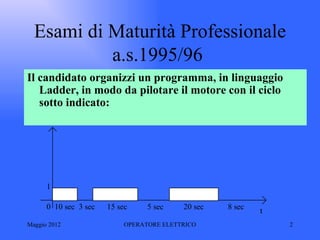

2. Esami di Maturità Professionale
a.s.1995/96
Il candidato organizzi un programma, in linguaggio
Ladder, in modo da pilotare il motore con il ciclo
sotto indicato:
1
0 10 sec 3 sec 15 sec 5 sec 20 sec 8 sec
t
Maggio 2012 OPERATORE ELETTRICO 2

3. Ciclo automatico motore c.c.
5) Infine l'allievo deve organizzare un programma, in
linguaggio ladder, in modo da pilotare il motore con il
ciclo sotto indicato. Lo schema funzionale risulta il
seguente:
1
0 10 sec 3 sec 15 sec 5 sec 20 sec 8 sec t
Maggio 2012 OPERATORE ELETTRICO 3

4. Schema funzionale
K2C K3C K4C K5C K6C
K1T K2T K3T K4T K5T
S0Q K1C K6T K1C K2C K3C K4C K5C K6C
S1Q S1Q S1Q
F1F K3C F1F K5C F1F K1C
K2C
K4C
10 3 15 5 K6C 20 8
K1C K1T K2C K2T K3C K3T K4C K4T K5C K5T K6C K6T
+ -
K1C K3C K5C K1M
K1M F1F
K1M
M
cc
H1H H2H H3H
K1M
Maggio 2012 OPERATORE ELETTRICO 4

5. Legenda
Ciclo automatico motore c.c.
Variabili di INGRESSO
S0Q Pulsante di avvio I0.0
S1Q Pulsante di arresto I0.1
F2F Relè termico motore I0.2
Maggio 2012 OPERATORE ELETTRICO 5

6. Legenda
Ciclo automatico motore c.c.
Variabili d’ USCITA
K1M Contattore motore Q0.1
H1H Lampada fermo motore Q0.2
H2H Lampada motore in funzione Q0.3
H3H Lampada motore guasto Q0.4
Maggio 2012 OPERATORE ELETTRICO 6

7. Legenda Ciclo automatico motore c.c.
VARIABILI INTERNE
K1C Relè ausiliario avvio motore 1°fase Q1.1 00011
K2C Relè ausiliario avvio motore 2°fase Q1.2 00012
K3C Relè ausiliario avvio motore 3°fase Q1.3 00013
K4C Relè ausiliario avvio motore 4°fase Q1.4 00014
K5C Relè ausiliario avvio motore 5°fase Q1.5 00015
K6C Relè ausiliario avvio motore 6°fase Q1.6 00016
K1T Temporizzatore arresto dopo 10 s T1 40001
K2T Temporizzatore avvio dopo 3 s T2 40002
K3T Temporizzatore arresto dopo 15 s T3 40003
K4T Temporizzatore avvio dopo 5 s T4 40004
K5T Temporizzatore arresto dopo 20 s T5 40005
K6T Temporizzatore avvio dopo 8 s T6 40006
Maggio 2012 OPERATORE ELETTRICO 7

8. 10001 10002 10003 00012
00011
( )
SOQ K1C
S1Q F1F K2C
00011
K1C
00026
K16C
LADDER
Ciclo
00011
#0010
K1C
automatico
T1
00012
T1 00013
( )
K1T
00012
K3C K2C motore c.c.
K2C
00001 00002
( )
K1M H1H
00001 00003
( )
K1M H2H
00004
( )
F1F H3H
Maggio 2012 OPERATORE ELETTRICO 8

9. Schema PLC
F
N
+ -
COM COM
H3H
F2F
Q0.4
I0.2 H2H
Q0.3
S0Q H1H
I0.1
Q0.2
I0.0 Q0.1 K1M
S1Q
Maggio 2012 OPERATORE ELETTRICO 9
