1. Các loại cọc và ván cừ
2. Thiết bị đóng cọc
3. Kỹ thuật đóng cọc BTCT
4. Kỹ thuật đóng ván cừ gỗ, ván cừ thép
5. Những trở ngại và biện pháp khắc phục khi thi công đóng cọc
5/29/2014 2Pham Nguyen Van Phuong

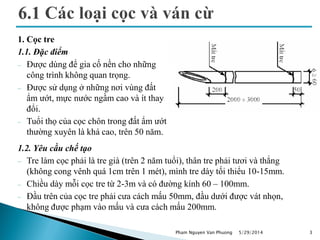

1. Cọc tre
1.1. Đặc điểm
 Được dùng để gia cố nền cho những
công trình không quan trọng.
 Được sử dụng ở những nơi vùng đất
ẩm ướt, mực nước ngầm cao và ít thay
đổi.
 Tuổi thọ của cọc chôn trong đất ẩm ướt
thường xuyên là khá cao, trên 50 năm.
5/29/2014 3
1.2. Yêu cầu chế tạo
 Tre làm cọc phải là tre già (trên 2 năm tuổi), thân tre phải tươi và thẳng
(không cong vênh quá 1cm trên 1 mét), mình tre dày tối thiểu 10-15mm.
 Chiều dày mỗi cọc tre từ 2-3m và có đường kính 60 – 100mm.
 Đầu trên của cọc tre phải cưa cách mấu 50mm, đầu dưới được vát nhọn,
không được phạm vào mấu và cưa cách mấu 200mm.
Pham Nguyen Van Phuong

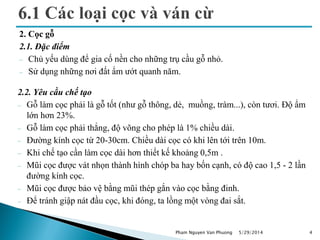

2. Cọc gỗ
2.1. Đặc điểm
 Chủ yếu dùng để gia cố nền cho những trụ cầu gỗ nhỏ.
 Sử dụng những nơi đất ẩm ướt quanh năm.
5/29/2014 4
2.2. Yêu cầu chế tạo
 Gỗ làm cọc phải là gỗ tốt (như gỗ thông, dẻ, muồng, tràm...), còn tươi. Độ ẩm
lớn hơn 23%.
 Gỗ làm cọc phải thẳng, độ võng cho phép là 1% chiều dài.
 Đường kính cọc từ 20-30cm. Chiều dài cọc có khi lên tới trên 10m.
 Khi chế tạo cần làm cọc dài hơn thiết kế khoảng 0,5m .
 Mũi cọc được vát nhọn thành hình chóp ba hay bốn cạnh, có độ cao 1,5 - 2 lần
đường kính cọc.
 Mũi cọc được bảo vệ bằng mũi thép gắn vào cọc bằng đinh.
 Để tránh giập nát đầu cọc, khi đóng, ta lồng một vòng đai sắt.
Pham Nguyen Van Phuong
5/29/2014 5

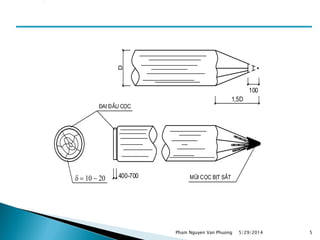

D
1,5D
100
400-700d = 10  20 mòi cäc bÞt s¾t
§ai ®Çu cäc
Pham Nguyen Van Phuong

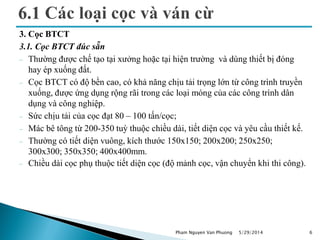

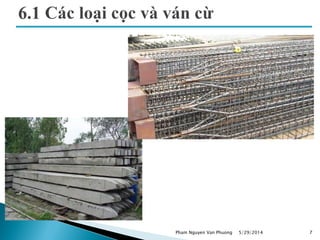

3. Cọc BTCT
3.1. Cọc BTCT đúc sẵn
 Thường được chế tạo tại xưởng hoặc tại hiện trường và dùng thiết bị đóng
hay ép xuống đất.
 Cọc BTCT có độ bền cao, có khả năng chịu tải trọng lớn từ công trình truyền
xuống, được ứng dụng rộng rãi trong các loại móng của các công trình dân
dụng và công nghiệp.
 Sức chịu tải của cọc đạt 80 – 100 tấn/cọc;
 Mác bê tông từ 200-350 tuỳ thuộc chiều dài, tiết diện cọc và yêu cầu thiết kế.
 Thường có tiết diện vuông, kích thước 150x150; 200x200; 250x250;
300x300; 350x350; 400x400mm.
 Chiều dài cọc phụ thuộc tiết diện cọc (độ mảnh cọc, vận chuyển khi thi công).
5/29/2014 6Pham Nguyen Van Phuong
5/29/2014 7Pham Nguyen Van Phuong

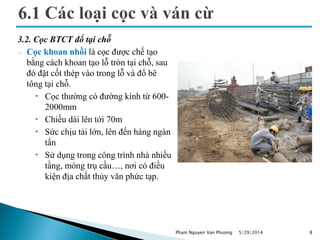

3.2. Cọc BTCT đổ tại chỗ
 Cọc khoan nhồi là cọc được chế tạo
bằng cách khoan tạo lỗ tròn tại chỗ, sau
đó đặt cốt thép vào trong lỗ và đổ bê
tông tại chỗ.
 Cọc thường có đường kính từ 600-
2000mm
 Chiều dài lên tới 70m
 Sức chịu tải lớn, lên đến hàng ngàn
tấn
 Sử dụng trong công trình nhà nhiều
tầng, móng trụ cầu…, nơi có điều
kiện địa chất thủy văn phức tạp.
5/29/2014 8Pham Nguyen Van Phuong
5/29/2014 9
 Cọc baret là một dạng đặc biệt của cọc khoan nhồi
 Tiết diện là hình chữ nhật: cạnh ngắn 0,4-1m;
cạnh dài 2-6m
 Chiều dài lên tới 60m.
 Cọc baret được nối với nhau tạo thành tường chắn đất
hoặc tường công trình ngầm
 Sức chịu tải lớn, sử dụng trong công trình nhà nhiều tầng
tải trọng lớn..
Pham Nguyen Van Phuong

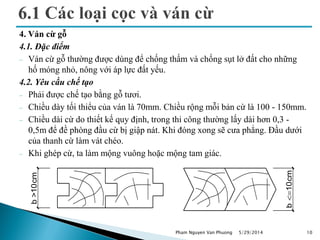

4. Ván cừ gỗ
4.1. Đặc điểm
 Ván cừ gỗ thường được dùng để chống thấm và chống sụt lở đất cho những
hố móng nhỏ, nông với áp lực đất yếu.
4.2. Yêu cầu chế tạo
 Phải được chế tạo bằng gỗ tươi.
 Chiều dày tối thiểu của ván là 70mm. Chiều rộng mỗi bản cừ là 100 - 150mm.
 Chiều dài cừ do thiết kế quy định, trong thi công thường lấy dài hơn 0,3 -
0,5m để đề phòng đầu cừ bị giập nát. Khi đóng xong sẽ cưa phẳng. Đầu dưới
của thanh cừ làm vát chéo.
 Khi ghép cừ, ta làm mộng vuông hoặc mộng tam giác.
5/29/2014 10
b>10cm
b<=10cm
Pham Nguyen Van Phuong

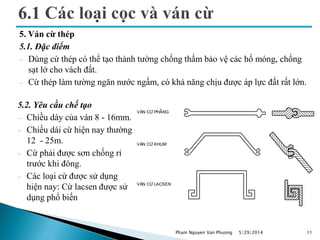

5. Ván cừ thép
5.1. Đặc điểm
 Dùng cừ thép có thể tạo thành tường chống thấm bảo vệ các hố móng, chống
sạt lở cho vách đất.
 Cừ thép làm tường ngăn nước ngầm, có khả năng chịu được áp lực đất rất lớn.
5/29/2014 11
V¸n cõ ph¼ng
v¸n cõ khum
v¸n cõ lacsen
5.2. Yêu cầu chế tạo
 Chiều dày của ván 8 - 16mm.
 Chiều dài cừ hiện nay thường
12 - 25m.
 Cừ phải được sơn chống rỉ
trước khi đóng.
 Các loại cừ được sử dụng
hiện nay: Cừ lacsen được sử
dụng phổ biến
Pham Nguyen Van Phuong

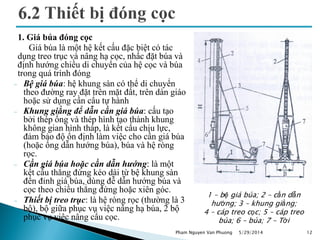

1. Giá búa đóng cọc
Giá búa là một hệ kết cấu đặc biệt có tác
dụng treo trục và nâng hạ cọc, nhấc đặt búa và
định hướng chiều di chuyển của hệ cọc và búa
trong quá trình đóng
 Bệ giá búa: hệ khung sàn có thể di chuyển
theo đường ray đặt trên mặt đất, trên dàn giáo
hoặc sử dụng cần cẩu tự hành
 Khung giằng để dẫn cần giá búa: cấu tạo
bởi thép ống và thép hình tạo thành khung
không gian hình tháp, là kết cấu chịu lực,
đảm bảo độ ổn định làm việc cho cần giá búa
(hoặc ống dẫn hướng búa), búa và hệ ròng
rọc.
 Cần giá búa hoặc cần dẫn hướng: là một
kết cấu thẳng đứng kéo dài từ bệ khung sàn
đến đỉnh giá búa, dùng đễ dẫn hướng búa và
cọc theo chiều thẳng đứng hoặc xiên góc.
 Thiết bị treo trục: là hệ ròng rọc (thường là 3
bộ), bộ giữa phục vụ việc nâng hạ búa, 2 bộ
phục vụ việc nâng cẩu cọc.
5/29/2014 12
1 – bệ giá búa; 2 – cần dẫn
hướng; 3 – khung giằng;
4 – cáp treo cọc; 5 – cáp treo
búa; 6 – búa; 7 – Tời
Pham Nguyen Van Phuong

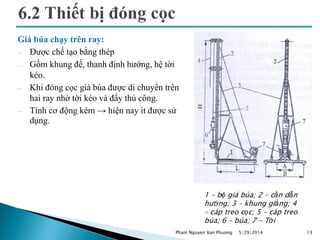

Giá búa chạy trên ray:
 Được chế tạo bằng thép
 Gồm khung đế, thanh định hướng, hệ tời
kéo.
 Khi đóng cọc giá búa được di chuyển trên
hai ray nhờ tời kéo và đẩy thủ công.
 Tính cơ động kém → hiện nay ít được sử
dụng.
5/29/2014 13
1 – bệ giá búa; 2 – cần dẫn
hướng; 3 – khung giằng; 4
– cáp treo cọc; 5 – cáp treo
búa; 6 – búa; 7 – Tời
Pham Nguyen Van Phuong

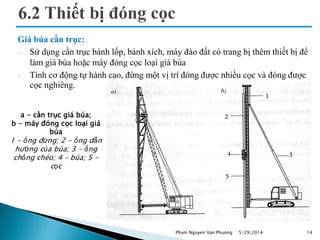

Giá búa cần trục:
 Sử dụng cần trục bánh lốp, bánh xích, máy đào đất có trang bị thêm thiết bị để
làm giá búa hoặc máy đóng cọc loại giá búa
 Tính cơ động tự hành cao, đứng một vị trí đóng được nhiều cọc và đóng được
cọc nghiêng.
5/29/2014 14
a - cần trục giá búa;
b - máy đóng cọc loại giá
búa
1 - ống đứng; 2 - ống dẫn
hướng của búa; 3 - ống
chống chéo; 4 – búa; 5 -
cọc
Pham Nguyen Van Phuong

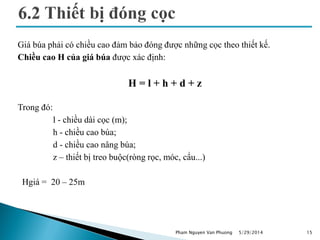

Giá búa phải có chiều cao đảm bảo đóng được những cọc theo thiết kế.
Chiều cao H của giá búa được xác định:
H = l + h + d + z
Trong đó:
l - chiều dài cọc (m);
h - chiều cao búa;
d - chiều cao nâng búa;
z – thiết bị treo buộc(ròng rọc, móc, cẩu...)
Hgiá = 20 – 25m
5/29/2014 15Pham Nguyen Van Phuong
2. Búa đóng cọc

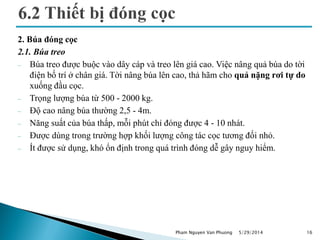

2.1. Búa treo
 Búa treo được buộc vào dây cáp và treo lên giá cao. Việc nâng quả búa do tời
điện bố trí ở chân giá. Tời nâng búa lên cao, thả hãm cho quả nặng rơi tự do
xuống đầu cọc.
 Trọng lượng búa từ 500 - 2000 kg.
 Độ cao nâng búa thường 2,5 - 4m.
 Năng suất của búa thấp, mỗi phút chỉ đóng được 4 - 10 nhát.
 Được dùng trong trường hợp khối lượng công tác cọc tương đối nhỏ.
 Ít được sử dụng, khó ổn định trong quá trình đóng dễ gây nguy hiểm.
5/29/2014 16Pham Nguyen Van Phuong

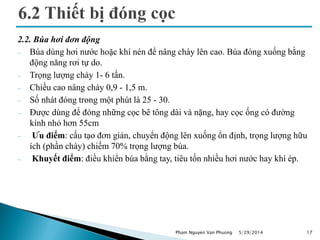

2.2. Búa hơi đơn động
 Búa dùng hơi nước hoặc khí nén để nâng chày lên cao. Búa đóng xuống bằng
động năng rơi tự do.
 Trọng lượng chày 1- 6 tấn.
 Chiều cao nâng chày 0,9 - 1,5 m.
 Số nhát đóng trong một phút là 25 - 30.
 Được dùng để đóng những cọc bê tông dài và nặng, hay cọc ống có đường
kính nhỏ hơn 55cm
 Ưu điểm: cấu tạo đơn giản, chuyển động lên xuống ổn định, trọng lượng hữu
ích (phần chày) chiếm 70% trọng lượng búa.
 Khuyết điểm: điều khiển búa bằng tay, tiêu tốn nhiều hơi nước hay khí ép.
5/29/2014 17Pham Nguyen Van Phuong

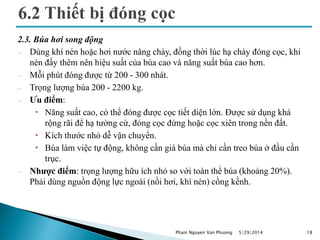

2.3. Búa hơi song động
 Dùng khí nén hoặc hơi nước nâng chày, đồng thời lúc hạ chày đóng cọc, khí
nén đẩy thêm nên hiệu suất của búa cao và năng suất búa cao hơn.
 Mỗi phút đóng được từ 200 - 300 nhát.
 Trọng lượng búa 200 - 2200 kg.
 Ưu điểm:
 Năng suất cao, có thể đóng được cọc tiết diện lớn. Được sử dụng khá
rộng rãi để hạ tường cừ, đóng cọc đứng hoặc cọc xiên trong nền đất.
 Kích thước nhỏ dễ vận chuyển.
 Búa làm việc tự động, không cần giá búa mà chỉ cần treo búa ở đầu cần
trục.
 Nhược điểm: trọng lượng hữu ích nhỏ so với toàn thể búa (khoảng 20%).
Phải dùng nguồn động lực ngoài (nồi hơi, khí nén) cồng kềnh.
5/29/2014 18Pham Nguyen Van Phuong

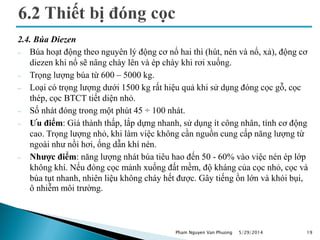

2.4. Búa Diezen
 Búa hoạt động theo nguyên lý động cơ nổ hai thì (hút, nén và nổ, xả), động cơ
diezen khi nổ sẽ nâng chày lên và ép chày khi rơi xuống.
 Trọng lượng búa từ 600 – 5000 kg.
 Loại có trọng lượng dưới 1500 kg rất hiệu quả khi sử dụng đóng cọc gỗ, cọc
thép, cọc BTCT tiết diện nhỏ.
 Số nhát đóng trong một phút 45 ÷ 100 nhát.
 Ưu điểm: Giá thành thấp, lắp dựng nhanh, sử dụng ít công nhân, tính cơ động
cao. Trọng lượng nhỏ, khi làm việc không cần nguồn cung cấp năng lượng từ
ngoài như nồi hơi, ống dẫn khí nén.
 Nhược điểm: năng lượng nhát búa tiêu hao đến 50 - 60% vào việc nén ép lớp
không khí. Nếu đóng cọc mảnh xuống đất mềm, độ kháng của cọc nhỏ, cọc và
búa tụt nhanh, nhiên liệu không cháy hết được. Gây tiếng ồn lớn và khói bụi,
ô nhiễm môi trường.
5/29/2014 19Pham Nguyen Van Phuong
5/29/2014 20Pham Nguyen Van Phuong

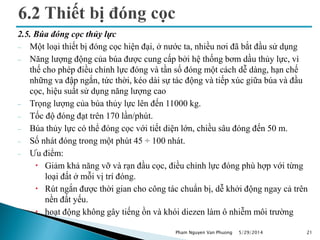

2.5. Búa đóng cọc thủy lực
 Một loại thiết bị đóng cọc hiện đại, ở nước ta, nhiều nơi đã bắt đầu sử dụng
 Năng lượng động của búa được cung cấp bởi hệ thống bơm dầu thủy lực, vì
thế cho phép điều chỉnh lực đóng và tần số đóng một cách dễ dàng, hạn chế
những va đập ngắn, tức thời, kéo dài sự tác động và tiếp xúc giữa búa và đầu
cọc, hiệu suất sử dụng năng lượng cao
 Trọng lượng của búa thủy lực lên đến 11000 kg.
 Tốc độ đóng đạt trên 170 lần/phút.
 Búa thủy lực có thể đóng cọc với tiết diện lớn, chiều sâu đóng đến 50 m.
 Số nhát đóng trong một phút 45 ÷ 100 nhát.
 Ưu điểm:
 Giảm khả năng vỡ và rạn đầu cọc, điều chỉnh lực đóng phù hợp với từng
loại đất ở mỗi vị trí đóng.
 Rút ngắn được thời gian cho công tác chuẩn bị, dễ khởi động ngay cả trên
nền đất yếu.
 hoạt động không gây tiếng ồn và khói diezen làm ô nhiễm môi trường
5/29/2014 21Pham Nguyen Van Phuong
5/29/2014 22Pham Nguyen Van Phuong

5/29/2014 23Pham Nguyen Van Phuong

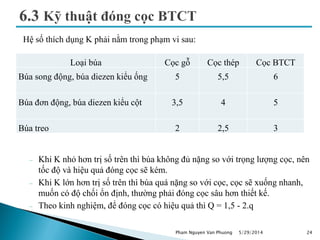

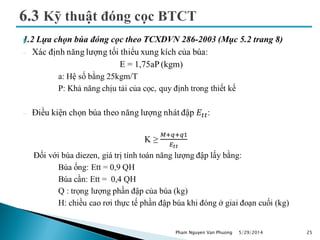

Hệ số thích dụng K phải nằm trong phạm vi sau:
5/29/2014 24
Loại búa Cọc gỗ Cọc thép Cọc BTCT
Búa song động, búa diezen kiểu ống 5 5,5 6
Búa đơn động, búa diezen kiểu cột 3,5 4 5
Búa treo 2 2,5 3
 Khi K nhỏ hơn trị số trên thì búa không đủ nặng so với trọng lượng cọc, nên
tốc độ và hiệu quả đóng cọc sẽ kém.
 Khi K lớn hơn trị số trên thì búa quá nặng so với cọc, cọc sẽ xuống nhanh,
muốn có độ chối ổn định, thường phải đóng cọc sâu hơn thiết kế.
 Theo kinh nghiệm, để đóng cọc có hiệu quả thì Q = 1,5 - 2.q
Pham Nguyen Van Phuong

5/29/2014 25Pham Nguyen Van Phuong
5/29/2014 26

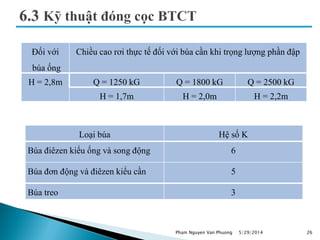

Đối với
búa ống
Chiều cao rơi thực tế đối với búa cần khi trọng lượng phần đập
H = 2,8m Q = 1250 kG Q = 1800 kG Q = 2500 kG
H = 1,7m H = 2,0m H = 2,2m
Loại búa Hệ số K
Búa điêzen kiểu ống và song động 6
Búa đơn động và điêzen kiểu cần 5
Búa treo 3
Pham Nguyen Van Phuong

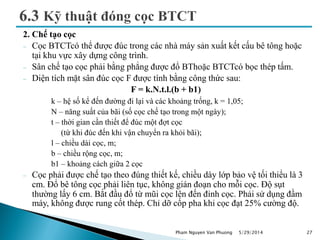

2. Chế tạo cọc
 Cọc BTCTcó thể được đúc trong các nhà máy sản xuất kết cấu bê tông hoặc
tại khu vực xây dựng công trình.
 Sân chế tạo cọc phải bằng phẳng được đổ BThoặc BTCTcó bọc thép tấm.
 Diện tích mặt sân đúc cọc F được tính bằng công thức sau:
F = k.N.t.l.(b + b1)
k – hệ số kể đến đường đi lại và các khoảng trống, k = 1,05;
N – năng suất của bãi (số cọc chế tạo trong một ngày);
t – thời gian cần thiết để đúc một đợt cọc
(từ khi đúc đến khi vận chuyển ra khỏi bãi);
l – chiều dài cọc, m;
b – chiều rộng cọc, m;
b1 – khoảng cách giữa 2 cọc
 Cọc phải được chế tạo theo đúng thiết kế, chiều dày lớp bảo vệ tối thiểu là 3
cm. Đổ bê tông cọc phải liên tục, không gián đoạn cho mỗi cọc. Độ sụt
thường lấy 6 cm. Bắt đầu đổ từ mũi cọc lên đến đỉnh cọc. Phải sử dụng đầm
máy, không được rung cốt thép. Chỉ dỡ cốp pha khi cọc đạt 25% cường độ.
5/29/2014 27Pham Nguyen Van Phuong

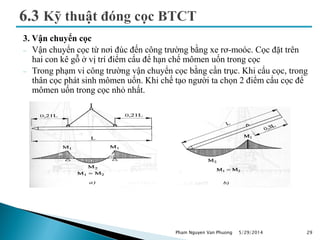

3. Vận chuyển cọc
 Vận chuyển cọc từ nơi đúc đến công trường bằng xe rơ-moóc. Cọc đặt trên
hai con kê gỗ ở vị trí điểm cẩu để hạn chế mômen uốn trong cọc
 Trong phạm vi công trường vận chuyển cọc bằng cần trục. Khi cẩu cọc, trong
thân cọc phát sinh mômen uốn. Khi chế tạo người ta chọn 2 điểm cẩu cọc để
mômen uốn trong cọc nhỏ nhất.
5/29/2014 28Pham Nguyen Van Phuong
3. Vận chuyển cọc
 Vận chuyển cọc từ nơi đúc đến công trường bằng xe rơ-moóc. Cọc đặt trên
hai con kê gỗ ở vị trí điểm cẩu để hạn chế mômen uốn trong cọc
 Trong phạm vi công trường vận chuyển cọc bằng cần trục. Khi cẩu cọc, trong
thân cọc phát sinh mômen uốn. Khi chế tạo người ta chọn 2 điểm cẩu cọc để
mômen uốn trong cọc nhỏ nhất.
5/29/2014 29Pham Nguyen Van Phuong

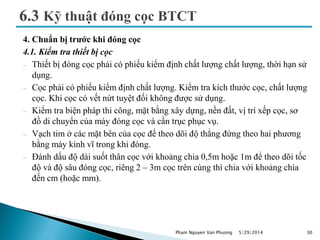

4. Chuẩn bị trước khi đóng cọc
4.1. Kiểm tra thiết bị cọc
 Thiết bị đóng cọc phải có phiếu kiểm định chất lượng chất lượng, thời hạn sử
dụng.
 Cọc phải có phiếu kiểm định chất lượng. Kiểm tra kích thước cọc, chất lượng
cọc. Khi cọc có vết nứt tuyệt đối không được sử dụng.
 Kiểm tra biện pháp thi công, mặt bằng xây dựng, nền đất, vị trí xếp cọc, sơ
đồ di chuyển của máy đóng cọc và cần trục phục vụ.
 Vạch tim ở các mặt bên của cọc để theo dõi độ thẳng đứng theo hai phương
bằng máy kinh vĩ trong khi đóng.
 Đánh dấu độ dài suốt thân cọc với khoảng chia 0,5m hoặc 1m để theo dõi tốc
độ và độ sâu đóng cọc, riêng 2 – 3m cọc trên cùng thì chia với khoảng chia
đến cm (hoặc mm).
5/29/2014 30Pham Nguyen Van Phuong

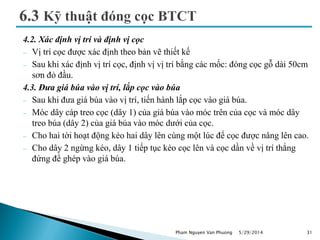

4.2. Xác định vị trí và định vị cọc
 Vị trí cọc được xác định theo bản vẽ thiết kế
 Sau khi xác định vị trí cọc, định vị vị trí bằng các mốc: đóng cọc gỗ dài 50cm
sơn đỏ đầu.
4.3. Đưa giá búa vào vị trí, lắp cọc vào búa
 Sau khi đưa giá búa vào vị trí, tiến hành lắp cọc vào giá búa.
 Móc dây cáp treo cọc (dây 1) của giá búa vào móc trên của cọc và móc dây
treo búa (dây 2) của giá búa vào móc dưới của cọc.
 Cho hai tời hoạt động kéo hai dây lên cùng một lúc để cọc được nâng lên cao.
 Cho dây 2 ngừng kéo, dây 1 tiếp tục kéo cọc lên và cọc dần về vị trí thẳng
đứng để ghép vào giá búa.
5/29/2014 31Pham Nguyen Van Phuong

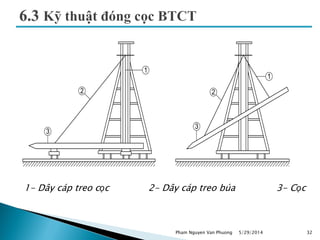

1- Dây cáp treo cọc 2- Dây cáp treo búa 3- Cọc
5/29/2014 32
2 2
3
3
1
1
Pham Nguyen Van Phuong

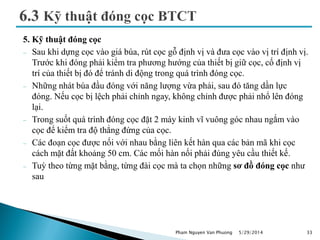

5. Kỹ thuật đóng cọc
 Sau khi dựng cọc vào giá búa, rút cọc gỗ định vị và đưa cọc vào vị trí định vị.
Trước khi đóng phải kiểm tra phương hướng của thiết bị giữ cọc, cố định vị
trí của thiết bị đó để tránh di động trong quá trình đóng cọc.
 Những nhát búa đầu đóng với năng lượng vừa phải, sau đó tăng dần lực
đóng. Nếu cọc bị lệch phải chỉnh ngay, không chỉnh được phải nhổ lên đóng
lại.
 Trong suốt quá trình đóng cọc đặt 2 máy kinh vĩ vuông góc nhau ngắm vào
cọc để kiểm tra độ thẳng đứng của cọc.
 Các đoạn cọc được nối với nhau bằng liên kết hàn qua các bản mã khi cọc
cách mặt đất khoảng 50 cm. Các mối hàn nối phải đúng yêu cầu thiết kế.
 Tuỳ theo từng mặt bằng, từng đài cọc mà ta chọn những sơ đồ đóng cọc như
sau
5/29/2014 33Pham Nguyen Van Phuong

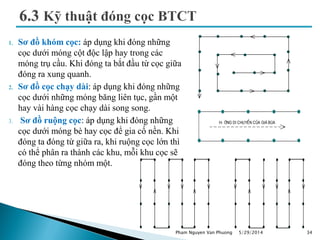

1. Sơ đồ khóm cọc: áp dụng khi đóng những
cọc dưới móng cột độc lập hay trong các
móng trụ cầu. Khi đóng ta bắt đầu từ cọc giữa
đóng ra xung quanh.
2. Sơ đồ cọc chạy dài: áp dụng khi đóng những
cọc dưới những móng băng liên tục, gần một
hay vài hàng cọc chạy dài song song.
3. Sơ đồ ruộng cọc: áp dụng khi đóng những
cọc dưới móng bè hay cọc để gia cố nền. Khi
đóng ta đóng từ giữa ra, khi ruộng cọc lớn thì
có thể phân ra thành các khu, mỗi khu cọc sẽ
đóng theo từng nhóm một.
5/29/2014 34
H-íng di chuyÓn cña gi¸ bóa
Pham Nguyen Van Phuong

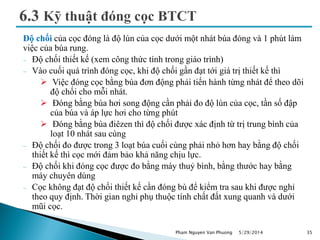

Độ chối của cọc đóng là độ lún của cọc dưới một nhát búa đóng và 1 phút làm
việc của búa rung.
 Độ chối thiết kế (xem công thức tính trong giáo trình)
 Vào cuối quá trình đóng cọc, khi độ chối gần đạt tới giá trị thiết kế thì
 Việc đóng cọc bằng búa đơn động phải tiến hành từng nhát để theo dõi
độ chối cho mỗi nhát.
 Đóng bằng búa hơi song động cần phải đo độ lún của cọc, tần số đập
của búa và áp lực hơi cho từng phút
 Đóng bằng búa điêzen thì độ chối được xác định từ trị trung bình của
loạt 10 nhát sau cùng
 Độ chối đo được trong 3 loạt búa cuối cùng phải nhỏ hơn hay bằng độ chối
thiết kế thì cọc mới đảm bảo khả năng chịu lực.
 Độ chối khi đóng cọc được đo bằng máy thuỷ bình, bằng thước hay bằng
máy chuyên dùng
 Cọc không đạt độ chối thiết kế cần đóng bù để kiểm tra sau khi được nghỉ
theo quy định. Thời gian nghỉ phụ thuộc tính chất đất xung quanh và dưới
mũi cọc.
5/29/2014 35Pham Nguyen Van Phuong

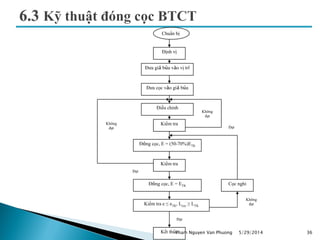

5/29/2014 36
Chuẩn bị
Định vị
Đưa giá búa vào vị trí
Đưa cọc vào giá búa
Điều chỉnh
Kiểm tra
Đóng cọc, E = (50-70%)ETK
Kiểm tra
Đóng cọc, E = ETK
Kiểm tra e ≤ eTK, Lcọc ≥ LTK
Kết thúc
Cọc nghỉ
Đạt
Không
đạt
Đạt
Không
đạt
Đạt
Không
đạt
Pham Nguyen Van Phuong

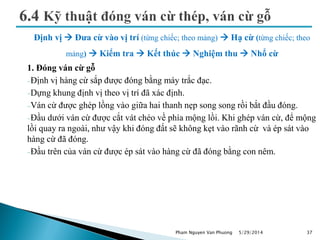

Định vị  Đưa cừ vào vị trí (từng chiếc; theo mảng)  Hạ cừ (từng chiếc; theo
mảng)  Kiểm tra  Kết thúc  Nghiệm thu  Nhổ cừ
1. Đóng ván cừ gỗ
Định vị hàng cừ sắp được đóng bằng máy trắc đạc.
Dựng khung định vị theo vị trí đã xác định.
Ván cừ được ghép lồng vào giữa hai thanh nẹp song song rồi bắt đầu đóng.
Đầu dưới ván cừ được cắt vát chéo về phía mộng lồi. Khi ghép ván cừ, để mộng
lồi quay ra ngoài, như vậy khi đóng đất sẽ không kẹt vào rãnh cừ và ép sát vào
hàng cừ đã đóng.
Đầu trên của ván cừ được ép sát vào hàng cừ đã đóng bằng con nêm.
5/29/2014 37Pham Nguyen Van Phuong
5/29/2014 38
1
2
3
1
2 3
1
2
3
1
3
2
4
4
Các khung định vị để đóng ván cừ gỗ
1- Nẹp ngang 2- Cọc trụ 3- Bulông liên kết 4- Ván cừ gỗ
1
2
3
4
5
12
4
5
3
1- Thanh cừ đang đóng
2- Thanh cừ đã đóng; 3- Cọc nêm
4- Thanh nẹp ngang; 5- Đinh mốc
Cố định cừ trước khi đóng
Pham Nguyen Van Phuong

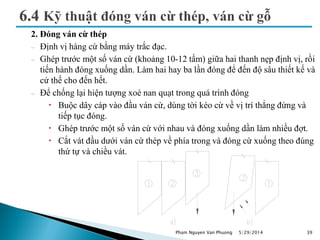

2. Đóng ván cừ thép
 Định vị hàng cừ bằng máy trắc đạc.
 Ghép trước một số ván cừ (khoảng 10-12 tấm) giữa hai thanh nẹp định vị, rồi
tiến hành đóng xuống dần. Làm hai hay ba lần đóng để đến độ sâu thiết kế và
cứ thế cho đến hết.
 Để chống lại hiện tượng xoè nan quạt trong quá trình đóng
 Buộc dây cáp vào đầu ván cừ, dùng tời kéo cừ về vị trí thẳng đứng và
tiếp tục đóng.
 Ghép trước một số ván cừ với nhau và đóng xuống dần làm nhiều đợt.
 Cắt vát đầu dưới ván cừ thép về phía trong và đóng cừ xuống theo đúng
thứ tự và chiều vát.
5/29/2014 39Pham Nguyen Van Phuong

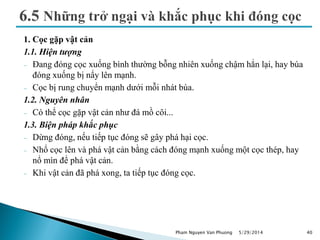

1. Cọc gặp vật cản
1.1. Hiện tượng
 Đang đóng cọc xuống bình thường bỗng nhiên xuống chậm hẳn lại, hay búa
đóng xuống bị nẩy lên mạnh.
 Cọc bị rung chuyển mạnh dưới mỗi nhát búa.
1.2. Nguyên nhân
 Có thể cọc gặp vật cản như đá mồ côi...
1.3. Biện pháp khắc phục
 Dừng đóng, nếu tiếp tục đóng sẽ gây phá hại cọc.
 Nhổ cọc lên và phá vật cản bằng cách đóng mạnh xuống một cọc thép, hay
nổ mìn để phá vật cản.
 Khi vật cản đã phá xong, ta tiếp tục đóng cọc.
5/29/2014 40Pham Nguyen Van Phuong

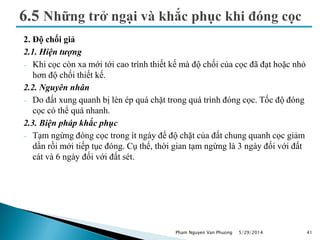

2. Độ chối giả
2.1. Hiện tượng
 Khi cọc còn xa mới tới cao trình thiết kế mà độ chối của cọc đã đạt hoặc nhỏ
hơn độ chối thiết kế.
2.2. Nguyên nhân
 Do đất xung quanh bị lèn ép quá chặt trong quá trình đóng cọc. Tốc độ đóng
cọc có thể quá nhanh.
2.3. Biện pháp khắc phục
 Tạm ngừng đóng cọc trong ít ngày để độ chặt của đất chung quanh cọc giảm
dần rồi mới tiếp tục đóng. Cụ thể, thời gian tạm ngừng là 3 ngày đối với đất
cát và 6 ngày đối với đất sét.
5/29/2014 41Pham Nguyen Van Phuong

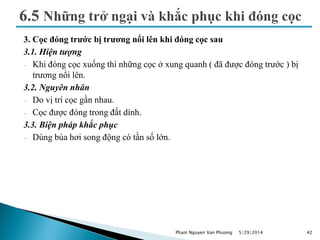

3. Cọc đóng trước bị trương nổi lên khi đóng cọc sau
3.1. Hiện tượng
 Khi đóng cọc xuống thì những cọc ở xung quanh ( đã được đóng trước ) bị
trương nổi lên.
3.2. Nguyên nhân
 Do vị trí cọc gần nhau.
 Cọc được đóng trong đất dính.
3.3. Biện pháp khắc phục
 Dùng búa hơi song động có tần số lớn.
5/29/2014 42Pham Nguyen Van Phuong

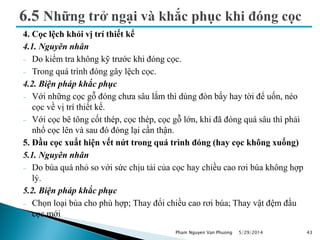

4. Cọc lệch khỏi vị trí thiết kế
4.1. Nguyên nhân
 Do kiểm tra không kỹ trước khi đóng cọc.
 Trong quá trình đóng gây lệch cọc.
4.2. Biện pháp khắc phục
 Với những cọc gỗ đóng chưa sâu lắm thì dùng đòn bẩy hay tời để uốn, néo
cọc về vị trí thiết kế.
 Với cọc bê tông cốt thép, cọc thép, cọc gỗ lớn, khi đã đóng quá sâu thì phải
nhổ cọc lên và sau đó đóng lại cần thận.
5. Đầu cọc xuất hiện vết nứt trong quá trình đóng (hay cọc không xuống)
5.1. Nguyên nhân
 Do búa quá nhỏ so với sức chịu tải của cọc hay chiều cao rơi búa không hợp
lý.
5.2. Biện pháp khắc phục
 Chọn loại búa cho phù hợp; Thay đổi chiều cao rơi búa; Thay vật đệm đầu
cọc mới
5/29/2014 43Pham Nguyen Van Phuong

More Related Content

What's hot

Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh
Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang MinhGiáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh
Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh
share-connect Blog

Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng
Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầngĐề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng
Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng
Dịch vụ viết bài trọn gói ZALO 0917193864

Bài giảng kết cấu bê tông cốt thép
Bài giảng kết cấu bê tông cốt thépBài giảng kết cấu bê tông cốt thép
Bài giảng kết cấu bê tông cốt thép
Trieu Nguyen Xuan

Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1
Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1
Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1
Tung Nguyen Xuan

Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức
Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình ĐứcGiáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức
Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức
share-connect Blog

thuyết minh đồ án nền móng
thuyết minh đồ án nền móngthuyết minh đồ án nền móng
thuyết minh đồ án nền móng
Ho Ngoc Thuan

Hướng dẫn sử dụng Etabs - Cơ bản
Hướng dẫn sử dụng Etabs - Cơ bảnHướng dẫn sử dụng Etabs - Cơ bản
Hướng dẫn sử dụng Etabs - Cơ bản
Hồ Việt Hùng

2.cau tao-cot-thep
2.cau tao-cot-thep2.cau tao-cot-thep
2.cau tao-cot-thep
thinhkts339

Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.
Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.
Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.
Đôn Kihôtê

Câu hỏi đồ án tốt nghiệp khoa xây dựng
Câu hỏi đồ án tốt nghiệp khoa xây dựngCâu hỏi đồ án tốt nghiệp khoa xây dựng
Câu hỏi đồ án tốt nghiệp khoa xây dựng
chiennuce

Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu
Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn HiệuHướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu
Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu
Tung Nguyen Xuan

đồ áN nền móng đh mở
đồ áN nền móng đh mởđồ áN nền móng đh mở
đồ áN nền móng đh mở
nataliej4

Thí nghiệm sức bền vật liệu ĐHBK HCM
Thí nghiệm sức bền vật liệu ĐHBK HCMThí nghiệm sức bền vật liệu ĐHBK HCM
Thí nghiệm sức bền vật liệu ĐHBK HCM
Thiên Đế

5. thiet ke ket cau loi vach ts cao duy khoi
5. thiet ke ket cau loi vach   ts cao duy khoi5. thiet ke ket cau loi vach   ts cao duy khoi
5. thiet ke ket cau loi vach ts cao duy khoi
An Nam Education

CHƯƠNG 2 CƠ KẾT CẤU 1
CHƯƠNG 2 CƠ KẾT CẤU 1CHƯƠNG 2 CƠ KẾT CẤU 1
CHƯƠNG 2 CƠ KẾT CẤU 1
The Light

Cau hoi bao ve do an thep 2
Cau hoi bao ve do an thep 2Cau hoi bao ve do an thep 2
Cau hoi bao ve do an thep 2
ebookfree

Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống
Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình CốngSàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống
Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống
share-connect Blog

Công trình trên_nền_đất_yếu
Công trình trên_nền_đất_yếuCông trình trên_nền_đất_yếu
Công trình trên_nền_đất_yếu
cuong cuong

Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh
Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc MinhỨng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh
Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh
MINH TRUONG


What's hot (20)

Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh
Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang MinhGiáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh
Giáo trình Bê tông cốt thép 1 - Phần cấu kiện cơ bản - Phan Quang Minh

Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng
Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầngĐề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng
Đề tài: Tính toán lệch tâm xiên cho cột bê tông cốt thép nhà cao tầng

Bài giảng kết cấu bê tông cốt thép
Bài giảng kết cấu bê tông cốt thépBài giảng kết cấu bê tông cốt thép
Bài giảng kết cấu bê tông cốt thép

Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1
Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1
Thuyết minh hướng dẫn đồ án kỹ thuật thi công 1

Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức
Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình ĐứcGiáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức
Giáo trình Kỹ Thuật Thi Công Tập 2 - Đỗ Đình Đức

thuyết minh đồ án nền móng
thuyết minh đồ án nền móngthuyết minh đồ án nền móng
thuyết minh đồ án nền móng

Hướng dẫn sử dụng Etabs - Cơ bản
Hướng dẫn sử dụng Etabs - Cơ bảnHướng dẫn sử dụng Etabs - Cơ bản
Hướng dẫn sử dụng Etabs - Cơ bản

2.cau tao-cot-thep
2.cau tao-cot-thep2.cau tao-cot-thep
2.cau tao-cot-thep

Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.
Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.
Tính co ngót và từ biến của bê tông xi măng - Đại học giao thông vận tải.

Câu hỏi đồ án tốt nghiệp khoa xây dựng
Câu hỏi đồ án tốt nghiệp khoa xây dựngCâu hỏi đồ án tốt nghiệp khoa xây dựng
Câu hỏi đồ án tốt nghiệp khoa xây dựng

Chuong 4 nm
Chuong 4 nmChuong 4 nm
Chuong 4 nm

Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu
Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn HiệuHướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu
Hướng dẫn đồ án kỹ thuật thi công- Thầy Doãn Hiệu

đồ áN nền móng đh mở
đồ áN nền móng đh mởđồ áN nền móng đh mở
đồ áN nền móng đh mở

Thí nghiệm sức bền vật liệu ĐHBK HCM
Thí nghiệm sức bền vật liệu ĐHBK HCMThí nghiệm sức bền vật liệu ĐHBK HCM
Thí nghiệm sức bền vật liệu ĐHBK HCM

5. thiet ke ket cau loi vach ts cao duy khoi
5. thiet ke ket cau loi vach   ts cao duy khoi5. thiet ke ket cau loi vach   ts cao duy khoi
5. thiet ke ket cau loi vach ts cao duy khoi

CHƯƠNG 2 CƠ KẾT CẤU 1
CHƯƠNG 2 CƠ KẾT CẤU 1CHƯƠNG 2 CƠ KẾT CẤU 1
CHƯƠNG 2 CƠ KẾT CẤU 1

Cau hoi bao ve do an thep 2
Cau hoi bao ve do an thep 2Cau hoi bao ve do an thep 2
Cau hoi bao ve do an thep 2

Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống
Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình CốngSàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống
Sàn sườn Bê Tông toàn khối - GS.TS. Nguyễn Đình Cống

Công trình trên_nền_đất_yếu
Công trình trên_nền_đất_yếuCông trình trên_nền_đất_yếu
Công trình trên_nền_đất_yếu

Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh
Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc MinhỨng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh
Ứng suất trong đất do tải trọng ngoài 58XE2 -ĐHXD-Trương Ngọc Minh


Viewers also liked

05 cac giai phap thiet ke
05 cac giai phap thiet ke05 cac giai phap thiet ke
05 cac giai phap thiet ke
An Nam Education

Cacvandecobanvenenmong
CacvandecobanvenenmongCacvandecobanvenenmong
Cacvandecobanvenenmong
Huy Pham

Bảng tra trọng lượng cừ larsen
Bảng tra trọng lượng  cừ larsenBảng tra trọng lượng  cừ larsen
Bảng tra trọng lượng cừ larsen
Nguyen Quoc Ngu

Thi cong ven bo
Thi cong ven boThi cong ven bo
Thi cong ven bo
luuguxd

Mxd (1)
Mxd (1)Mxd (1)
Mxd (1)
vudat11111

Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)
Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)
Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)
Abhay Kumar

pile wall
pile wallpile wall
pile wall
SALEM MOHAMMED

Excavation Techniques and Analysis
Excavation Techniques and AnalysisExcavation Techniques and Analysis
Excavation Techniques and Analysis
PaulVMcDowell

Retaining wall design_example
Retaining wall design_exampleRetaining wall design_example
Retaining wall design_example
alibunar

Lect 14 lateral_earthpressures
Lect 14 lateral_earthpressuresLect 14 lateral_earthpressures
Lect 14 lateral_earthpressures
Hanan Hussain

Metoda pelaksanaan Sheet Pile
Metoda pelaksanaan Sheet PileMetoda pelaksanaan Sheet Pile
Metoda pelaksanaan Sheet Pile
IMRA MORALDY

Excavations ppt
Excavations pptExcavations ppt
Excavations ppt
Colleen True

Retaining walls
Retaining wallsRetaining walls
Retaining walls
Lovepreet Guron

Steel Sheet Piling | JD Fields
Steel Sheet Piling | JD FieldsSteel Sheet Piling | JD Fields
Steel Sheet Piling | JD Fields
J.D. Fields & Company., Inc.


Viewers also liked (16)

Idoc.vn quy trinh-dong-coc-btct
Idoc.vn quy trinh-dong-coc-btctIdoc.vn quy trinh-dong-coc-btct
Idoc.vn quy trinh-dong-coc-btct

U i h
U i hU i h
U i h

05 cac giai phap thiet ke
05 cac giai phap thiet ke05 cac giai phap thiet ke
05 cac giai phap thiet ke

Cacvandecobanvenenmong
CacvandecobanvenenmongCacvandecobanvenenmong
Cacvandecobanvenenmong

Bảng tra trọng lượng cừ larsen
Bảng tra trọng lượng  cừ larsenBảng tra trọng lượng  cừ larsen
Bảng tra trọng lượng cừ larsen

Thi cong ven bo
Thi cong ven boThi cong ven bo
Thi cong ven bo

Mxd (1)
Mxd (1)Mxd (1)
Mxd (1)

Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)
Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)
Lateral stability (Complete Soil Mech. Undestanding Pakage: ABHAY)

pile wall
pile wallpile wall
pile wall

Excavation Techniques and Analysis
Excavation Techniques and AnalysisExcavation Techniques and Analysis
Excavation Techniques and Analysis

Retaining wall design_example
Retaining wall design_exampleRetaining wall design_example
Retaining wall design_example

Lect 14 lateral_earthpressures
Lect 14 lateral_earthpressuresLect 14 lateral_earthpressures
Lect 14 lateral_earthpressures

Metoda pelaksanaan Sheet Pile
Metoda pelaksanaan Sheet PileMetoda pelaksanaan Sheet Pile
Metoda pelaksanaan Sheet Pile

Excavations ppt
Excavations pptExcavations ppt
Excavations ppt

Retaining walls
Retaining wallsRetaining walls
Retaining walls

Steel Sheet Piling | JD Fields
Steel Sheet Piling | JD FieldsSteel Sheet Piling | JD Fields
Steel Sheet Piling | JD Fields


Similar to Chương 6 kttc co phuong

Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng
Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công MóngCác Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng
Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng
Kiến Trúc KISATO

Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY
Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAYLuận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY
Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY
Dịch vụ viết bài trọn gói ZALO: 0909232620

Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn
Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà BạnBí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn
Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn
Kiến Trúc KISATO

Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot
Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng RobotĐề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot
Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot
Dịch vụ viết bài trọn gói ZALO 0917193864

Baocaochuyende
BaocaochuyendeBaocaochuyende
Baocaochuyende
Ban Abkan

Hướng dẫn thiết kế cống trong đồ án tốt nghiệp
Hướng dẫn thiết kế cống trong đồ án tốt nghiệpHướng dẫn thiết kế cống trong đồ án tốt nghiệp
Hướng dẫn thiết kế cống trong đồ án tốt nghiệp
Tung Ken

Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc
Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.docLuận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc
Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc
DỊCH VỤ VIẾT ĐỀ TÀI TRỌN GÓI ZALO/ TEL: 0909.232.620

Bai giang cau tao kien truc12
Bai giang  cau tao kien truc12Bai giang  cau tao kien truc12
Bai giang cau tao kien truc12
Duy Vọng

Bai giang cau tao kien truc23
Bai giang  cau tao kien truc23Bai giang  cau tao kien truc23
Bai giang cau tao kien truc23
Duy Vọng

Kỹ thuật thi công thi công Top-base
Kỹ thuật thi công thi công Top-baseKỹ thuật thi công thi công Top-base
Kỹ thuật thi công thi công Top-base
Thuan Truong

Bai giang cau tao kien truc22
Bai giang  cau tao kien truc22Bai giang  cau tao kien truc22
Bai giang cau tao kien truc22
Duy Vọng

BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx
BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptxBAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx
BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx
PhamHuuHaGiang1

Tcxdvn 296 04_2_0156
Tcxdvn 296 04_2_0156Tcxdvn 296 04_2_0156
Tcxdvn 296 04_2_0156
to-quyen26

Bai giang cau tao kien truc24
Bai giang  cau tao kien truc24Bai giang  cau tao kien truc24
Bai giang cau tao kien truc24
Duy Vọng

Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi
Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van NoiCac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi
Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi
Noi Nguyen

Datc1.ptn1
Datc1.ptn1Datc1.ptn1
Datc1.ptn1
vudat11111

Cách tính toán thu được lượng nước ngầm giếng khoan
Cách tính toán thu được lượng nước ngầm giếng khoanCách tính toán thu được lượng nước ngầm giếng khoan
Cách tính toán thu được lượng nước ngầm giếng khoan
CARIBE VILLA VUNG TAU

Thi công cọc khoan nhồi
Thi công cọc khoan nhồiThi công cọc khoan nhồi
Thi công cọc khoan nhồi
Nguyễn Phan Thanh Mẫn

Bai giang cau tao kien truc49
Bai giang  cau tao kien truc49Bai giang  cau tao kien truc49
Bai giang cau tao kien truc49
Duy Vọng


Similar to Chương 6 kttc co phuong (20)

Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng
Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công MóngCác Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng
Các Loại Móng Và 9 Bí Mật Gia Chủ Không Biết Khi Thi Công Móng

Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY
Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAYLuận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY
Luận văn: Nghiên cứu sử dụng cọc ép tại Hải Phòng, HAY

Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn
Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà BạnBí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn
Bí Quyết Chọn Kết Cấu Móng Phù Hợp Với Công Trình Nhà Bạn

Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot
Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng RobotĐề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot
Đề tài: Giải pháp thi công cọc ly tâm ứng suất trước bằng Robot

Baocaochuyende
BaocaochuyendeBaocaochuyende
Baocaochuyende

Hướng dẫn thiết kế cống trong đồ án tốt nghiệp
Hướng dẫn thiết kế cống trong đồ án tốt nghiệpHướng dẫn thiết kế cống trong đồ án tốt nghiệp
Hướng dẫn thiết kế cống trong đồ án tốt nghiệp

Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc
Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.docLuận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc
Luận Văn Nghiên Cứu Sử Dụng Cọc Ép Cho Địa Bàn Hải Phòng 9 Điểm.doc

Bai giang cau tao kien truc12
Bai giang  cau tao kien truc12Bai giang  cau tao kien truc12
Bai giang cau tao kien truc12

Bai giang cau tao kien truc23
Bai giang  cau tao kien truc23Bai giang  cau tao kien truc23
Bai giang cau tao kien truc23

Kỹ thuật thi công thi công Top-base
Kỹ thuật thi công thi công Top-baseKỹ thuật thi công thi công Top-base
Kỹ thuật thi công thi công Top-base

Bai giang cau tao kien truc22
Bai giang  cau tao kien truc22Bai giang  cau tao kien truc22
Bai giang cau tao kien truc22

BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx
BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptxBAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx
BAO CAO NHOfâffwêfwegreggggggggMTRINH.pptx

Tcxdvn 296 04_2_0156
Tcxdvn 296 04_2_0156Tcxdvn 296 04_2_0156
Tcxdvn 296 04_2_0156

Chuong14
Chuong14Chuong14
Chuong14

Bai giang cau tao kien truc24
Bai giang  cau tao kien truc24Bai giang  cau tao kien truc24
Bai giang cau tao kien truc24

Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi
Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van NoiCac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi
Cac giai phap ket cau trong thi cong tang ham va ho dao _ Nguyen Van Noi

Datc1.ptn1
Datc1.ptn1Datc1.ptn1
Datc1.ptn1

Cách tính toán thu được lượng nước ngầm giếng khoan
Cách tính toán thu được lượng nước ngầm giếng khoanCách tính toán thu được lượng nước ngầm giếng khoan
Cách tính toán thu được lượng nước ngầm giếng khoan

Thi công cọc khoan nhồi
Thi công cọc khoan nhồiThi công cọc khoan nhồi
Thi công cọc khoan nhồi

Bai giang cau tao kien truc49
Bai giang  cau tao kien truc49Bai giang  cau tao kien truc49
Bai giang cau tao kien truc49


Recently uploaded

Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...
Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...
Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...
https://www.facebook.com/garmentspace

Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf
Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdfPhân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf
Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf
https://www.facebook.com/garmentspace

Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdf
Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdfPhân tích tài chính Công ty Cổ phần Đắc Lộc.pdf
Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdf
https://www.facebook.com/garmentspace

Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf
Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdfPhân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf
Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf
https://www.facebook.com/garmentspace

Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptx
Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptxTai lieu dao tao XGSPON cua ANSV v1.2.7.pptx
Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptx
HungPham561824

Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf
Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdfPhân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf
Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf
https://www.facebook.com/garmentspace


Recently uploaded (6)

Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...
Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...
Phân tích tình hình tài chính của Công ty TNHH một thành viên vận tải Thiên M...

Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf
Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdfPhân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf
Phân tích tình hình tài chính tại Công ty Cổ phần Thiên Sơn.pdf

Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdf
Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdfPhân tích tài chính Công ty Cổ phần Đắc Lộc.pdf
Phân tích tài chính Công ty Cổ phần Đắc Lộc.pdf

Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf
Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdfPhân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf
Phân tích tài chính tại Công ty Cổ phần Mỹ thuật và Truyền thông.pdf

Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptx
Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptxTai lieu dao tao XGSPON cua ANSV v1.2.7.pptx
Tai lieu dao tao XGSPON cua ANSV v1.2.7.pptx

Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf
Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdfPhân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf
Phân tích tài chính tại Công ty Cổ phần Tập đoàn Hà Đô.pdf


Chương 6 kttc co phuong

  • 2. 1. Các loại cọc và ván cừ 2. Thiết bị đóng cọc 3. Kỹ thuật đóng cọc BTCT 4. Kỹ thuật đóng ván cừ gỗ, ván cừ thép 5. Những trở ngại và biện pháp khắc phục khi thi công đóng cọc 5/29/2014 2Pham Nguyen Van Phuong
  • 3. 1. Cọc tre 1.1. Đặc điểm  Được dùng để gia cố nền cho những công trình không quan trọng.  Được sử dụng ở những nơi vùng đất ẩm ướt, mực nước ngầm cao và ít thay đổi.  Tuổi thọ của cọc chôn trong đất ẩm ướt thường xuyên là khá cao, trên 50 năm. 5/29/2014 3 1.2. Yêu cầu chế tạo  Tre làm cọc phải là tre già (trên 2 năm tuổi), thân tre phải tươi và thẳng (không cong vênh quá 1cm trên 1 mét), mình tre dày tối thiểu 10-15mm.  Chiều dày mỗi cọc tre từ 2-3m và có đường kính 60 – 100mm.  Đầu trên của cọc tre phải cưa cách mấu 50mm, đầu dưới được vát nhọn, không được phạm vào mấu và cưa cách mấu 200mm. Pham Nguyen Van Phuong
  • 4. 2. Cọc gỗ 2.1. Đặc điểm  Chủ yếu dùng để gia cố nền cho những trụ cầu gỗ nhỏ.  Sử dụng những nơi đất ẩm ướt quanh năm. 5/29/2014 4 2.2. Yêu cầu chế tạo  Gỗ làm cọc phải là gỗ tốt (như gỗ thông, dẻ, muồng, tràm...), còn tươi. Độ ẩm lớn hơn 23%.  Gỗ làm cọc phải thẳng, độ võng cho phép là 1% chiều dài.  Đường kính cọc từ 20-30cm. Chiều dài cọc có khi lên tới trên 10m.  Khi chế tạo cần làm cọc dài hơn thiết kế khoảng 0,5m .  Mũi cọc được vát nhọn thành hình chóp ba hay bốn cạnh, có độ cao 1,5 - 2 lần đường kính cọc.  Mũi cọc được bảo vệ bằng mũi thép gắn vào cọc bằng đinh.  Để tránh giập nát đầu cọc, khi đóng, ta lồng một vòng đai sắt. Pham Nguyen Van Phuong
  • 5. 5/29/2014 5 D 1,5D 100 400-700d = 10  20 mòi cäc bÞt s¾t §ai ®Çu cäc Pham Nguyen Van Phuong
  • 6. 3. Cọc BTCT 3.1. Cọc BTCT đúc sẵn  Thường được chế tạo tại xưởng hoặc tại hiện trường và dùng thiết bị đóng hay ép xuống đất.  Cọc BTCT có độ bền cao, có khả năng chịu tải trọng lớn từ công trình truyền xuống, được ứng dụng rộng rãi trong các loại móng của các công trình dân dụng và công nghiệp.  Sức chịu tải của cọc đạt 80 – 100 tấn/cọc;  Mác bê tông từ 200-350 tuỳ thuộc chiều dài, tiết diện cọc và yêu cầu thiết kế.  Thường có tiết diện vuông, kích thước 150x150; 200x200; 250x250; 300x300; 350x350; 400x400mm.  Chiều dài cọc phụ thuộc tiết diện cọc (độ mảnh cọc, vận chuyển khi thi công). 5/29/2014 6Pham Nguyen Van Phuong
  • 8. 3.2. Cọc BTCT đổ tại chỗ  Cọc khoan nhồi là cọc được chế tạo bằng cách khoan tạo lỗ tròn tại chỗ, sau đó đặt cốt thép vào trong lỗ và đổ bê tông tại chỗ.  Cọc thường có đường kính từ 600- 2000mm  Chiều dài lên tới 70m  Sức chịu tải lớn, lên đến hàng ngàn tấn  Sử dụng trong công trình nhà nhiều tầng, móng trụ cầu…, nơi có điều kiện địa chất thủy văn phức tạp. 5/29/2014 8Pham Nguyen Van Phuong
  • 9. 5/29/2014 9  Cọc baret là một dạng đặc biệt của cọc khoan nhồi  Tiết diện là hình chữ nhật: cạnh ngắn 0,4-1m; cạnh dài 2-6m  Chiều dài lên tới 60m.  Cọc baret được nối với nhau tạo thành tường chắn đất hoặc tường công trình ngầm  Sức chịu tải lớn, sử dụng trong công trình nhà nhiều tầng tải trọng lớn.. Pham Nguyen Van Phuong
  • 10. 4. Ván cừ gỗ 4.1. Đặc điểm  Ván cừ gỗ thường được dùng để chống thấm và chống sụt lở đất cho những hố móng nhỏ, nông với áp lực đất yếu. 4.2. Yêu cầu chế tạo  Phải được chế tạo bằng gỗ tươi.  Chiều dày tối thiểu của ván là 70mm. Chiều rộng mỗi bản cừ là 100 - 150mm.  Chiều dài cừ do thiết kế quy định, trong thi công thường lấy dài hơn 0,3 - 0,5m để đề phòng đầu cừ bị giập nát. Khi đóng xong sẽ cưa phẳng. Đầu dưới của thanh cừ làm vát chéo.  Khi ghép cừ, ta làm mộng vuông hoặc mộng tam giác. 5/29/2014 10 b>10cm b<=10cm Pham Nguyen Van Phuong
  • 11. 5. Ván cừ thép 5.1. Đặc điểm  Dùng cừ thép có thể tạo thành tường chống thấm bảo vệ các hố móng, chống sạt lở cho vách đất.  Cừ thép làm tường ngăn nước ngầm, có khả năng chịu được áp lực đất rất lớn. 5/29/2014 11 V¸n cõ ph¼ng v¸n cõ khum v¸n cõ lacsen 5.2. Yêu cầu chế tạo  Chiều dày của ván 8 - 16mm.  Chiều dài cừ hiện nay thường 12 - 25m.  Cừ phải được sơn chống rỉ trước khi đóng.  Các loại cừ được sử dụng hiện nay: Cừ lacsen được sử dụng phổ biến Pham Nguyen Van Phuong
  • 12. 1. Giá búa đóng cọc Giá búa là một hệ kết cấu đặc biệt có tác dụng treo trục và nâng hạ cọc, nhấc đặt búa và định hướng chiều di chuyển của hệ cọc và búa trong quá trình đóng  Bệ giá búa: hệ khung sàn có thể di chuyển theo đường ray đặt trên mặt đất, trên dàn giáo hoặc sử dụng cần cẩu tự hành  Khung giằng để dẫn cần giá búa: cấu tạo bởi thép ống và thép hình tạo thành khung không gian hình tháp, là kết cấu chịu lực, đảm bảo độ ổn định làm việc cho cần giá búa (hoặc ống dẫn hướng búa), búa và hệ ròng rọc.  Cần giá búa hoặc cần dẫn hướng: là một kết cấu thẳng đứng kéo dài từ bệ khung sàn đến đỉnh giá búa, dùng đễ dẫn hướng búa và cọc theo chiều thẳng đứng hoặc xiên góc.  Thiết bị treo trục: là hệ ròng rọc (thường là 3 bộ), bộ giữa phục vụ việc nâng hạ búa, 2 bộ phục vụ việc nâng cẩu cọc. 5/29/2014 12 1 – bệ giá búa; 2 – cần dẫn hướng; 3 – khung giằng; 4 – cáp treo cọc; 5 – cáp treo búa; 6 – búa; 7 – Tời Pham Nguyen Van Phuong
  • 13. Giá búa chạy trên ray:  Được chế tạo bằng thép  Gồm khung đế, thanh định hướng, hệ tời kéo.  Khi đóng cọc giá búa được di chuyển trên hai ray nhờ tời kéo và đẩy thủ công.  Tính cơ động kém → hiện nay ít được sử dụng. 5/29/2014 13 1 – bệ giá búa; 2 – cần dẫn hướng; 3 – khung giằng; 4 – cáp treo cọc; 5 – cáp treo búa; 6 – búa; 7 – Tời Pham Nguyen Van Phuong
  • 14. Giá búa cần trục:  Sử dụng cần trục bánh lốp, bánh xích, máy đào đất có trang bị thêm thiết bị để làm giá búa hoặc máy đóng cọc loại giá búa  Tính cơ động tự hành cao, đứng một vị trí đóng được nhiều cọc và đóng được cọc nghiêng. 5/29/2014 14 a - cần trục giá búa; b - máy đóng cọc loại giá búa 1 - ống đứng; 2 - ống dẫn hướng của búa; 3 - ống chống chéo; 4 – búa; 5 - cọc Pham Nguyen Van Phuong
  • 15. Giá búa phải có chiều cao đảm bảo đóng được những cọc theo thiết kế. Chiều cao H của giá búa được xác định: H = l + h + d + z Trong đó: l - chiều dài cọc (m); h - chiều cao búa; d - chiều cao nâng búa; z – thiết bị treo buộc(ròng rọc, móc, cẩu...) Hgiá = 20 – 25m 5/29/2014 15Pham Nguyen Van Phuong
  • 16. 2. Búa đóng cọc 2.1. Búa treo  Búa treo được buộc vào dây cáp và treo lên giá cao. Việc nâng quả búa do tời điện bố trí ở chân giá. Tời nâng búa lên cao, thả hãm cho quả nặng rơi tự do xuống đầu cọc.  Trọng lượng búa từ 500 - 2000 kg.  Độ cao nâng búa thường 2,5 - 4m.  Năng suất của búa thấp, mỗi phút chỉ đóng được 4 - 10 nhát.  Được dùng trong trường hợp khối lượng công tác cọc tương đối nhỏ.  Ít được sử dụng, khó ổn định trong quá trình đóng dễ gây nguy hiểm. 5/29/2014 16Pham Nguyen Van Phuong
  • 17. 2.2. Búa hơi đơn động  Búa dùng hơi nước hoặc khí nén để nâng chày lên cao. Búa đóng xuống bằng động năng rơi tự do.  Trọng lượng chày 1- 6 tấn.  Chiều cao nâng chày 0,9 - 1,5 m.  Số nhát đóng trong một phút là 25 - 30.  Được dùng để đóng những cọc bê tông dài và nặng, hay cọc ống có đường kính nhỏ hơn 55cm  Ưu điểm: cấu tạo đơn giản, chuyển động lên xuống ổn định, trọng lượng hữu ích (phần chày) chiếm 70% trọng lượng búa.  Khuyết điểm: điều khiển búa bằng tay, tiêu tốn nhiều hơi nước hay khí ép. 5/29/2014 17Pham Nguyen Van Phuong
  • 18. 2.3. Búa hơi song động  Dùng khí nén hoặc hơi nước nâng chày, đồng thời lúc hạ chày đóng cọc, khí nén đẩy thêm nên hiệu suất của búa cao và năng suất búa cao hơn.  Mỗi phút đóng được từ 200 - 300 nhát.  Trọng lượng búa 200 - 2200 kg.  Ưu điểm:  Năng suất cao, có thể đóng được cọc tiết diện lớn. Được sử dụng khá rộng rãi để hạ tường cừ, đóng cọc đứng hoặc cọc xiên trong nền đất.  Kích thước nhỏ dễ vận chuyển.  Búa làm việc tự động, không cần giá búa mà chỉ cần treo búa ở đầu cần trục.  Nhược điểm: trọng lượng hữu ích nhỏ so với toàn thể búa (khoảng 20%). Phải dùng nguồn động lực ngoài (nồi hơi, khí nén) cồng kềnh. 5/29/2014 18Pham Nguyen Van Phuong
  • 19. 2.4. Búa Diezen  Búa hoạt động theo nguyên lý động cơ nổ hai thì (hút, nén và nổ, xả), động cơ diezen khi nổ sẽ nâng chày lên và ép chày khi rơi xuống.  Trọng lượng búa từ 600 – 5000 kg.  Loại có trọng lượng dưới 1500 kg rất hiệu quả khi sử dụng đóng cọc gỗ, cọc thép, cọc BTCT tiết diện nhỏ.  Số nhát đóng trong một phút 45 ÷ 100 nhát.  Ưu điểm: Giá thành thấp, lắp dựng nhanh, sử dụng ít công nhân, tính cơ động cao. Trọng lượng nhỏ, khi làm việc không cần nguồn cung cấp năng lượng từ ngoài như nồi hơi, ống dẫn khí nén.  Nhược điểm: năng lượng nhát búa tiêu hao đến 50 - 60% vào việc nén ép lớp không khí. Nếu đóng cọc mảnh xuống đất mềm, độ kháng của cọc nhỏ, cọc và búa tụt nhanh, nhiên liệu không cháy hết được. Gây tiếng ồn lớn và khói bụi, ô nhiễm môi trường. 5/29/2014 19Pham Nguyen Van Phuong

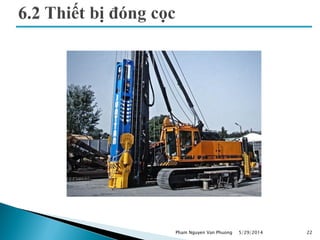

  • 21. 2.5. Búa đóng cọc thủy lực  Một loại thiết bị đóng cọc hiện đại, ở nước ta, nhiều nơi đã bắt đầu sử dụng  Năng lượng động của búa được cung cấp bởi hệ thống bơm dầu thủy lực, vì thế cho phép điều chỉnh lực đóng và tần số đóng một cách dễ dàng, hạn chế những va đập ngắn, tức thời, kéo dài sự tác động và tiếp xúc giữa búa và đầu cọc, hiệu suất sử dụng năng lượng cao  Trọng lượng của búa thủy lực lên đến 11000 kg.  Tốc độ đóng đạt trên 170 lần/phút.  Búa thủy lực có thể đóng cọc với tiết diện lớn, chiều sâu đóng đến 50 m.  Số nhát đóng trong một phút 45 ÷ 100 nhát.  Ưu điểm:  Giảm khả năng vỡ và rạn đầu cọc, điều chỉnh lực đóng phù hợp với từng loại đất ở mỗi vị trí đóng.  Rút ngắn được thời gian cho công tác chuẩn bị, dễ khởi động ngay cả trên nền đất yếu.  hoạt động không gây tiếng ồn và khói diezen làm ô nhiễm môi trường 5/29/2014 21Pham Nguyen Van Phuong

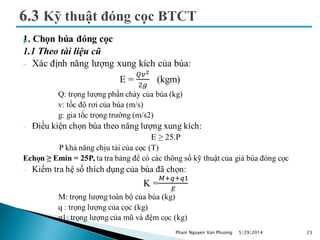

  • 24. Hệ số thích dụng K phải nằm trong phạm vi sau: 5/29/2014 24 Loại búa Cọc gỗ Cọc thép Cọc BTCT Búa song động, búa diezen kiểu ống 5 5,5 6 Búa đơn động, búa diezen kiểu cột 3,5 4 5 Búa treo 2 2,5 3  Khi K nhỏ hơn trị số trên thì búa không đủ nặng so với trọng lượng cọc, nên tốc độ và hiệu quả đóng cọc sẽ kém.  Khi K lớn hơn trị số trên thì búa quá nặng so với cọc, cọc sẽ xuống nhanh, muốn có độ chối ổn định, thường phải đóng cọc sâu hơn thiết kế.  Theo kinh nghiệm, để đóng cọc có hiệu quả thì Q = 1,5 - 2.q Pham Nguyen Van Phuong
  • 26. 5/29/2014 26 Đối với búa ống Chiều cao rơi thực tế đối với búa cần khi trọng lượng phần đập H = 2,8m Q = 1250 kG Q = 1800 kG Q = 2500 kG H = 1,7m H = 2,0m H = 2,2m Loại búa Hệ số K Búa điêzen kiểu ống và song động 6 Búa đơn động và điêzen kiểu cần 5 Búa treo 3 Pham Nguyen Van Phuong
  • 27. 2. Chế tạo cọc  Cọc BTCTcó thể được đúc trong các nhà máy sản xuất kết cấu bê tông hoặc tại khu vực xây dựng công trình.  Sân chế tạo cọc phải bằng phẳng được đổ BThoặc BTCTcó bọc thép tấm.  Diện tích mặt sân đúc cọc F được tính bằng công thức sau: F = k.N.t.l.(b + b1) k – hệ số kể đến đường đi lại và các khoảng trống, k = 1,05; N – năng suất của bãi (số cọc chế tạo trong một ngày); t – thời gian cần thiết để đúc một đợt cọc (từ khi đúc đến khi vận chuyển ra khỏi bãi); l – chiều dài cọc, m; b – chiều rộng cọc, m; b1 – khoảng cách giữa 2 cọc  Cọc phải được chế tạo theo đúng thiết kế, chiều dày lớp bảo vệ tối thiểu là 3 cm. Đổ bê tông cọc phải liên tục, không gián đoạn cho mỗi cọc. Độ sụt thường lấy 6 cm. Bắt đầu đổ từ mũi cọc lên đến đỉnh cọc. Phải sử dụng đầm máy, không được rung cốt thép. Chỉ dỡ cốp pha khi cọc đạt 25% cường độ. 5/29/2014 27Pham Nguyen Van Phuong
  • 28. 3. Vận chuyển cọc  Vận chuyển cọc từ nơi đúc đến công trường bằng xe rơ-moóc. Cọc đặt trên hai con kê gỗ ở vị trí điểm cẩu để hạn chế mômen uốn trong cọc  Trong phạm vi công trường vận chuyển cọc bằng cần trục. Khi cẩu cọc, trong thân cọc phát sinh mômen uốn. Khi chế tạo người ta chọn 2 điểm cẩu cọc để mômen uốn trong cọc nhỏ nhất. 5/29/2014 28Pham Nguyen Van Phuong
  • 29. 3. Vận chuyển cọc  Vận chuyển cọc từ nơi đúc đến công trường bằng xe rơ-moóc. Cọc đặt trên hai con kê gỗ ở vị trí điểm cẩu để hạn chế mômen uốn trong cọc  Trong phạm vi công trường vận chuyển cọc bằng cần trục. Khi cẩu cọc, trong thân cọc phát sinh mômen uốn. Khi chế tạo người ta chọn 2 điểm cẩu cọc để mômen uốn trong cọc nhỏ nhất. 5/29/2014 29Pham Nguyen Van Phuong
  • 30. 4. Chuẩn bị trước khi đóng cọc 4.1. Kiểm tra thiết bị cọc  Thiết bị đóng cọc phải có phiếu kiểm định chất lượng chất lượng, thời hạn sử dụng.  Cọc phải có phiếu kiểm định chất lượng. Kiểm tra kích thước cọc, chất lượng cọc. Khi cọc có vết nứt tuyệt đối không được sử dụng.  Kiểm tra biện pháp thi công, mặt bằng xây dựng, nền đất, vị trí xếp cọc, sơ đồ di chuyển của máy đóng cọc và cần trục phục vụ.  Vạch tim ở các mặt bên của cọc để theo dõi độ thẳng đứng theo hai phương bằng máy kinh vĩ trong khi đóng.  Đánh dấu độ dài suốt thân cọc với khoảng chia 0,5m hoặc 1m để theo dõi tốc độ và độ sâu đóng cọc, riêng 2 – 3m cọc trên cùng thì chia với khoảng chia đến cm (hoặc mm). 5/29/2014 30Pham Nguyen Van Phuong
  • 31. 4.2. Xác định vị trí và định vị cọc  Vị trí cọc được xác định theo bản vẽ thiết kế  Sau khi xác định vị trí cọc, định vị vị trí bằng các mốc: đóng cọc gỗ dài 50cm sơn đỏ đầu. 4.3. Đưa giá búa vào vị trí, lắp cọc vào búa  Sau khi đưa giá búa vào vị trí, tiến hành lắp cọc vào giá búa.  Móc dây cáp treo cọc (dây 1) của giá búa vào móc trên của cọc và móc dây treo búa (dây 2) của giá búa vào móc dưới của cọc.  Cho hai tời hoạt động kéo hai dây lên cùng một lúc để cọc được nâng lên cao.  Cho dây 2 ngừng kéo, dây 1 tiếp tục kéo cọc lên và cọc dần về vị trí thẳng đứng để ghép vào giá búa. 5/29/2014 31Pham Nguyen Van Phuong
  • 32. 1- Dây cáp treo cọc 2- Dây cáp treo búa 3- Cọc 5/29/2014 32 2 2 3 3 1 1 Pham Nguyen Van Phuong
  • 33. 5. Kỹ thuật đóng cọc  Sau khi dựng cọc vào giá búa, rút cọc gỗ định vị và đưa cọc vào vị trí định vị. Trước khi đóng phải kiểm tra phương hướng của thiết bị giữ cọc, cố định vị trí của thiết bị đó để tránh di động trong quá trình đóng cọc.  Những nhát búa đầu đóng với năng lượng vừa phải, sau đó tăng dần lực đóng. Nếu cọc bị lệch phải chỉnh ngay, không chỉnh được phải nhổ lên đóng lại.  Trong suốt quá trình đóng cọc đặt 2 máy kinh vĩ vuông góc nhau ngắm vào cọc để kiểm tra độ thẳng đứng của cọc.  Các đoạn cọc được nối với nhau bằng liên kết hàn qua các bản mã khi cọc cách mặt đất khoảng 50 cm. Các mối hàn nối phải đúng yêu cầu thiết kế.  Tuỳ theo từng mặt bằng, từng đài cọc mà ta chọn những sơ đồ đóng cọc như sau 5/29/2014 33Pham Nguyen Van Phuong
  • 34. 1. Sơ đồ khóm cọc: áp dụng khi đóng những cọc dưới móng cột độc lập hay trong các móng trụ cầu. Khi đóng ta bắt đầu từ cọc giữa đóng ra xung quanh. 2. Sơ đồ cọc chạy dài: áp dụng khi đóng những cọc dưới những móng băng liên tục, gần một hay vài hàng cọc chạy dài song song. 3. Sơ đồ ruộng cọc: áp dụng khi đóng những cọc dưới móng bè hay cọc để gia cố nền. Khi đóng ta đóng từ giữa ra, khi ruộng cọc lớn thì có thể phân ra thành các khu, mỗi khu cọc sẽ đóng theo từng nhóm một. 5/29/2014 34 H-íng di chuyÓn cña gi¸ bóa Pham Nguyen Van Phuong
  • 35. Độ chối của cọc đóng là độ lún của cọc dưới một nhát búa đóng và 1 phút làm việc của búa rung.  Độ chối thiết kế (xem công thức tính trong giáo trình)  Vào cuối quá trình đóng cọc, khi độ chối gần đạt tới giá trị thiết kế thì  Việc đóng cọc bằng búa đơn động phải tiến hành từng nhát để theo dõi độ chối cho mỗi nhát.  Đóng bằng búa hơi song động cần phải đo độ lún của cọc, tần số đập của búa và áp lực hơi cho từng phút  Đóng bằng búa điêzen thì độ chối được xác định từ trị trung bình của loạt 10 nhát sau cùng  Độ chối đo được trong 3 loạt búa cuối cùng phải nhỏ hơn hay bằng độ chối thiết kế thì cọc mới đảm bảo khả năng chịu lực.  Độ chối khi đóng cọc được đo bằng máy thuỷ bình, bằng thước hay bằng máy chuyên dùng  Cọc không đạt độ chối thiết kế cần đóng bù để kiểm tra sau khi được nghỉ theo quy định. Thời gian nghỉ phụ thuộc tính chất đất xung quanh và dưới mũi cọc. 5/29/2014 35Pham Nguyen Van Phuong
  • 36. 5/29/2014 36 Chuẩn bị Định vị Đưa giá búa vào vị trí Đưa cọc vào giá búa Điều chỉnh Kiểm tra Đóng cọc, E = (50-70%)ETK Kiểm tra Đóng cọc, E = ETK Kiểm tra e ≤ eTK, Lcọc ≥ LTK Kết thúc Cọc nghỉ Đạt Không đạt Đạt Không đạt Đạt Không đạt Pham Nguyen Van Phuong
  • 37. Định vị  Đưa cừ vào vị trí (từng chiếc; theo mảng)  Hạ cừ (từng chiếc; theo mảng)  Kiểm tra  Kết thúc  Nghiệm thu  Nhổ cừ 1. Đóng ván cừ gỗ Định vị hàng cừ sắp được đóng bằng máy trắc đạc. Dựng khung định vị theo vị trí đã xác định. Ván cừ được ghép lồng vào giữa hai thanh nẹp song song rồi bắt đầu đóng. Đầu dưới ván cừ được cắt vát chéo về phía mộng lồi. Khi ghép ván cừ, để mộng lồi quay ra ngoài, như vậy khi đóng đất sẽ không kẹt vào rãnh cừ và ép sát vào hàng cừ đã đóng. Đầu trên của ván cừ được ép sát vào hàng cừ đã đóng bằng con nêm. 5/29/2014 37Pham Nguyen Van Phuong
  • 38. 5/29/2014 38 1 2 3 1 2 3 1 2 3 1 3 2 4 4 Các khung định vị để đóng ván cừ gỗ 1- Nẹp ngang 2- Cọc trụ 3- Bulông liên kết 4- Ván cừ gỗ 1 2 3 4 5 12 4 5 3 1- Thanh cừ đang đóng 2- Thanh cừ đã đóng; 3- Cọc nêm 4- Thanh nẹp ngang; 5- Đinh mốc Cố định cừ trước khi đóng Pham Nguyen Van Phuong
  • 39. 2. Đóng ván cừ thép  Định vị hàng cừ bằng máy trắc đạc.  Ghép trước một số ván cừ (khoảng 10-12 tấm) giữa hai thanh nẹp định vị, rồi tiến hành đóng xuống dần. Làm hai hay ba lần đóng để đến độ sâu thiết kế và cứ thế cho đến hết.  Để chống lại hiện tượng xoè nan quạt trong quá trình đóng  Buộc dây cáp vào đầu ván cừ, dùng tời kéo cừ về vị trí thẳng đứng và tiếp tục đóng.  Ghép trước một số ván cừ với nhau và đóng xuống dần làm nhiều đợt.  Cắt vát đầu dưới ván cừ thép về phía trong và đóng cừ xuống theo đúng thứ tự và chiều vát. 5/29/2014 39Pham Nguyen Van Phuong
  • 40. 1. Cọc gặp vật cản 1.1. Hiện tượng  Đang đóng cọc xuống bình thường bỗng nhiên xuống chậm hẳn lại, hay búa đóng xuống bị nẩy lên mạnh.  Cọc bị rung chuyển mạnh dưới mỗi nhát búa. 1.2. Nguyên nhân  Có thể cọc gặp vật cản như đá mồ côi... 1.3. Biện pháp khắc phục  Dừng đóng, nếu tiếp tục đóng sẽ gây phá hại cọc.  Nhổ cọc lên và phá vật cản bằng cách đóng mạnh xuống một cọc thép, hay nổ mìn để phá vật cản.  Khi vật cản đã phá xong, ta tiếp tục đóng cọc. 5/29/2014 40Pham Nguyen Van Phuong
  • 41. 2. Độ chối giả 2.1. Hiện tượng  Khi cọc còn xa mới tới cao trình thiết kế mà độ chối của cọc đã đạt hoặc nhỏ hơn độ chối thiết kế. 2.2. Nguyên nhân  Do đất xung quanh bị lèn ép quá chặt trong quá trình đóng cọc. Tốc độ đóng cọc có thể quá nhanh. 2.3. Biện pháp khắc phục  Tạm ngừng đóng cọc trong ít ngày để độ chặt của đất chung quanh cọc giảm dần rồi mới tiếp tục đóng. Cụ thể, thời gian tạm ngừng là 3 ngày đối với đất cát và 6 ngày đối với đất sét. 5/29/2014 41Pham Nguyen Van Phuong
  • 42. 3. Cọc đóng trước bị trương nổi lên khi đóng cọc sau 3.1. Hiện tượng  Khi đóng cọc xuống thì những cọc ở xung quanh ( đã được đóng trước ) bị trương nổi lên. 3.2. Nguyên nhân  Do vị trí cọc gần nhau.  Cọc được đóng trong đất dính. 3.3. Biện pháp khắc phục  Dùng búa hơi song động có tần số lớn. 5/29/2014 42Pham Nguyen Van Phuong
  • 43. 4. Cọc lệch khỏi vị trí thiết kế 4.1. Nguyên nhân  Do kiểm tra không kỹ trước khi đóng cọc.  Trong quá trình đóng gây lệch cọc. 4.2. Biện pháp khắc phục  Với những cọc gỗ đóng chưa sâu lắm thì dùng đòn bẩy hay tời để uốn, néo cọc về vị trí thiết kế.  Với cọc bê tông cốt thép, cọc thép, cọc gỗ lớn, khi đã đóng quá sâu thì phải nhổ cọc lên và sau đó đóng lại cần thận. 5. Đầu cọc xuất hiện vết nứt trong quá trình đóng (hay cọc không xuống) 5.1. Nguyên nhân  Do búa quá nhỏ so với sức chịu tải của cọc hay chiều cao rơi búa không hợp lý. 5.2. Biện pháp khắc phục  Chọn loại búa cho phù hợp; Thay đổi chiều cao rơi búa; Thay vật đệm đầu cọc mới 5/29/2014 43Pham Nguyen Van Phuong
