쿠버네티스에서 cert-manager로 let's encrypt 인증서 발급하는 고정을 소개합니다.

1. cert-manger로
Let's encrypt 인증서 생성
- 온프레미스 환경
이 문서는 쿠버네티스 설치, 도메인 설정, cert-manager 설치를 다루지 않습니다.

2. 개요

3.  사용이유
▪ self-signed 인증서의 불편함
▪ 인증기관의 인증서가 아니면 수동설정이 빈번
서비스
① self-signed 인증서로 통신할게!
오픈소스
② 거절
③ 클라이언트 설정 ④ 오픈소스 설정
예상보다 많은 시간을 잡아먹음

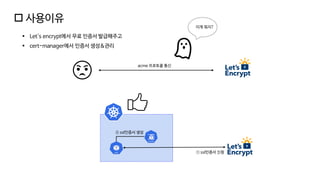

4.  사용이유
▪ Let's encrypt에서 무료 인증서 발급해주고
▪ cert-manager에서 인증서 생성&관리
acme 프로토콜 통신
이게 뭐지?
① ssl인증서 신청
② ssl인증서 생성

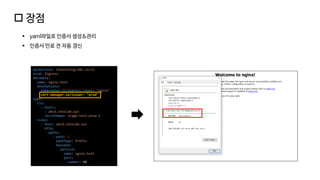

5.  장점
▪ yaml파일로 인증서 생성&관리
▪ 인증서 만료 전 자동 갱신
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-test
annotations:
kubernetes.io/ingress.class: "nginx"
cert-manager.io/issuer: "prod"
spec:
tls:
- hosts:
- abcd.choilab.xyz
secretName: stage-test-prod-1
rules:
- host: abcd.choilab.xyz
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx-test
port:
number: 80

6. virtualbox
kubernetes
cert-manager
① ssl인증서 신청
② ssl인증서 생성
도메인 관리
③ 인증서
사용
 인증서 생성과정 요약
▪ 도메인 관리: 가비아
▪ 네임서버 관리: cloudflare
▪ 인증서 생성: let's encrypt
▪ 쿠버네티스 인증서 관리: cert-manager

7.  사용자 요청처리 요약
virtualbox
kubernetes
cert-manager
Client
① helloworld.com
IP 질의
② 집공유기 IP리턴
③ 서비스 요청
④ 포트포워딩
⑤ 응답
① 사용자가 요청한 도메인(예: helloworld.com)에 대한 IP질의
② 도메인에 해당하는 IP리턴(이 실습에서는 집 공유기 IP사용)
③ IP로 서비스를 요청하면 공유기가 쿠버네티스 ingress로 포트포워딩
④ ingress는 서비스를 처리하고 응답
집공유기

8. cert-manager 컴퍼넌트

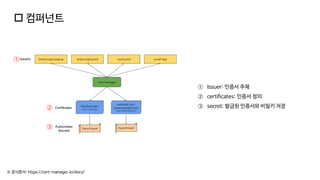

9.  컴퍼넌트
① Issuer: 인증서 주체
② certificates: 인증서 정의
③ secret: 발급된 인증서와 비밀키 저장
①
②
③
※ 공식문서: https://cert-manager.io/docs/

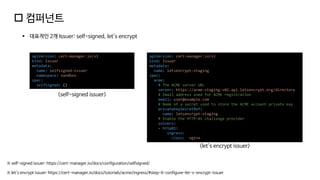

10.  컴퍼넌트
※ self-signed issuer: https://cert-manager.io/docs/configuration/selfsigned/
▪ 대표적인 2개 Issuer: self-signed, let's encrypt
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
name: selfsigned-issuer
namespace: sandbox
spec:
selfSigned: {}
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
name: letsencrypt-staging
spec:
acme:
# The ACME server URL
server: https://acme-staging-v02.api.letsencrypt.org/directory
# Email address used for ACME registration
email: user@example.com
# Name of a secret used to store the ACME account private key
privateKeySecretRef:
name: letsencrypt-staging
# Enable the HTTP-01 challenge provider
solvers:
- http01:
ingress:
class: nginx
<self-signed issuer>
<let's encrypt issuer>
※ let's encrypt issuer: https://cert-manager.io/docs/tutorials/acme/ingress/#step-6-configure-let-s-encrypt-issuer

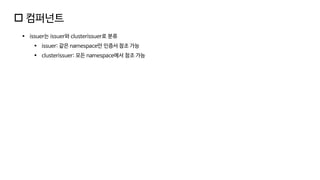

11.  컴퍼넌트
▪ issuer는 issuer와 clusterissuer로 분류
▪ issuer: 같은 namespace만 인증서 참조 가능
▪ clusterissuer: 모든 namespace에서 참조 가능

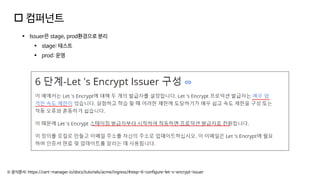

12.  컴퍼넌트
※ 공식문서: https://cert-manager.io/docs/tutorials/acme/ingress/#step-6-configure-let-s-encrypt-issuer
▪ Issuer은 stage, prod환경으로 분리
▪ stage: 테스트
▪ prod: 운영

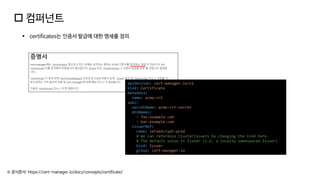

13.  컴퍼넌트
※ 공식문서: https://cert-manager.io/docs/concepts/certificate/
▪ certificates는 인증서 발급에 대한 명세를 정의
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
name: acme-crt
spec:
secretName: acme-crt-secret
dnsNames:
- foo.example.com
- bar.example.com
issuerRef:
name: letsencrypt-prod
# We can reference ClusterIssuers by changing the kind here.
# The default value is Issuer (i.e. a locally namespaced Issuer)
kind: Issuer
group: cert-manager.io

14. let's encrypt 인증서 발급

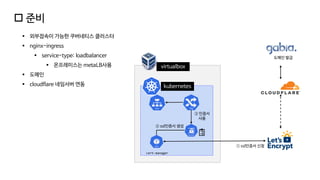

15. virtualbox
kubernetes
cert-manager
① ssl인증서 신청
② ssl인증서 생성
도메인 발급
③ 인증서
사용
 준비
▪ 외부접속이 가능한 쿠버네티스 클러스터
▪ nginx-ingress
▪ service-type: loadbalancer
▪ 온프레미스는 metaLB사용
▪ 도메인
▪ cloudflare 네임서버 연동

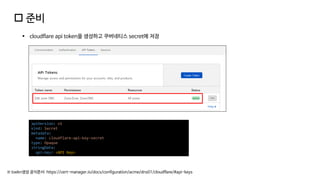

16.  준비
▪ cloudflare api token을 생성하고 쿠버네티스 secret에 저장
※ toekn생성 공식문서: https://cert-manager.io/docs/configuration/acme/dns01/cloudflare/#api-keys
apiVersion: v1
kind: Secret
metadata:
name: cloudflare-api-key-secret
type: Opaque
stringData:
api-key: <API Key>

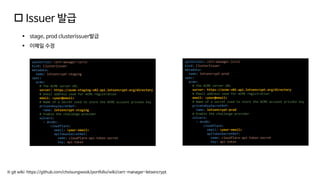

17.  Issuer 발급
※ git wiki: https://github.com/choisungwook/portfolio/wiki/cert-manager-letsencrypt
▪ stage, prod clusterissuer발급
▪ 이메일 수정
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
name: letsencrypt-staging
spec:
acme:
# The ACME server URL
server: https://acme-staging-v02.api.letsencrypt.org/directory
# Email address used for ACME registration
email: <your@email>
# Name of a secret used to store the ACME account private key
privateKeySecretRef:
name: letsencrypt-staging
# Enable the challenge provider
solvers:
- dns01:
cloudflare:
email: <your-email>
apiTokenSecretRef:
name: cloudflare-api-token-secret
key: api-token
apiVersion: cert-manager.io/v1
kind: ClusterIssuer
metadata:
name: letsencrypt-prod
spec:
acme:
# The ACME server URL
server: https://acme-v02.api.letsencrypt.org/directory
# Email address used for ACME registration
email: <your@email>
# Name of a secret used to store the ACME account private key
privateKeySecretRef:
name: letsencrypt-prod
# Enable the challenge provider
solvers:
- dns01:
cloudflare:
email: <your-email>
apiTokenSecretRef:
name: cloudflare-api-token-secret
key: api-token

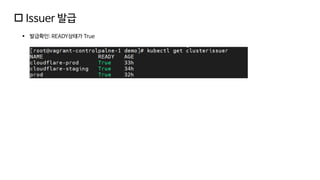

18.  Issuer 발급
▪ 발급확인: READY상태가 True

19.  deployment, 서비스 생성
▪ 요청을 처리할 pod, svc생성
▪ pod의 이미지는 nginx:latest사용
kubernetes
cert-manager
② ssl인증서 생성
※ git wiki: https://github.com/choisungwook/portfolio/wiki/cert-manager-letsencrypt#%EC%9D%B8%EC%A6%9D%EC%84%9C-
%EC%A0%81%EC%9A%A9-%EC%98%88%EC%A0%9C

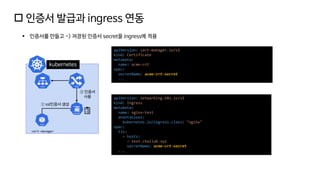

20.  인증서 발급과 ingress 연동
▪ 인증서를 만들고 -> 저장된 인증서 secret을 ingress에 적용
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
name: acme-crt
spec:
secretName: acme-crt-secret
...
kubernetes
cert-manager
① ssl인증서 생성
② 인증서
사용 apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-test
annotations:
kubernetes.io/ingress.class: "nginx"
spec:
tls:
- hosts:
- test.choilab.xyz
secretName: acme-crt-secret
...

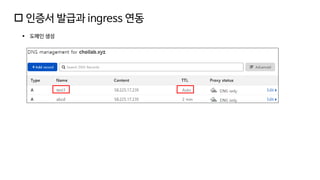

21.  인증서 발급과 ingress 연동
▪ 도메인 생성

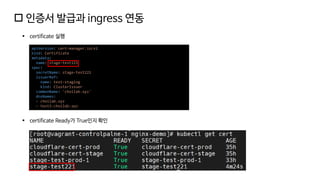

22.  인증서 발급과 ingress 연동
▪ certificate 실행
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
name: stage-test221
spec:
secretName: stage-test221
issuerRef:
name: test-staging
kind: ClusterIssuer
commonName: 'choilab.xyz'
dnsNames:
- choilab.xyz
- test3.choilab.xyz
▪ certificate Ready가 True인지 확인

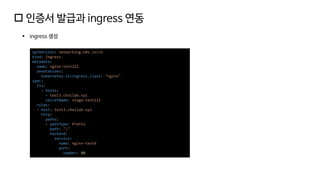

23.  인증서 발급과 ingress 연동
▪ ingress 생성
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-test221
annotations:
kubernetes.io/ingress.class: "nginx"
spec:
tls:
- hosts:
- test3.choilab.xyz
secretName: stage-test221
rules:
- host: test3.choilab.xyz
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-test6
port:
number: 80

24.  인증서 발급과 ingress 연동
▪ ingress 도메인에 접속하면 경고 페이지 표시
▪ let's encrypt stage환경은 테스트 목적이기 때문에 인증된 인증서 발급 X
▪ 발급자를 보면 (STAGING) ...으로 표시

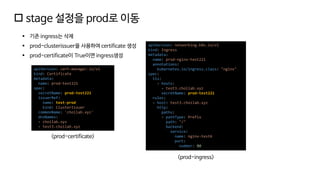

25.  stage 설정을 prod로 이동
▪ 기존 ingress는 삭제
▪ prod-clusterissuer을 사용하여 certificate 생성
▪ prod-certificate이 True이면 ingress생성
apiVersion: cert-manager.io/v1
kind: Certificate
metadata:
name: prod-test221
spec:
secretName: prod-test221
issuerRef:
name: test-prod
kind: ClusterIssuer
commonName: 'choilab.xyz'
dnsNames:
- choilab.xyz
- test3.choilab.xyz
<prod-certificate>
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: prod-nginx-test221
annotations:
kubernetes.io/ingress.class: "nginx"
spec:
tls:
- hosts:
- test3.choilab.xyz
secretName: prod-test221
rules:
- host: test3.choilab.xyz
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-test6
port:
number: 80
<prod-ingress>

26.  stage 설정을 prod로 이동
▪ ingress 접속하여 경고창이 안뜨는지 확인
▪ 인증서 발급자 확인

27.  인증서 발급과 ingress 연동
▪ 두 단계를 통합하는 방법 존재
kubernetes
cert-manager
인증서 생성과 사용
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-test
annotations:
kubernetes.io/ingress.class: "nginx"
cert-manager.io/issuer: "<clusterissuername>"
spec:
tls:
- hosts:
- test.domain
secretName: test-secret # 인증서를 저장할 secret이름
rules:
- host: test.domain
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-test
port:
number: 80

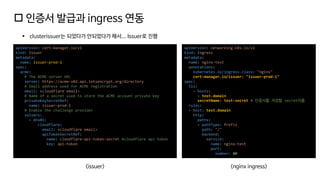

28.  인증서 발급과 ingress 연동
▪ clusterissuer는 되었다가 안되었다가 해서... Issuer로 진행
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx-test
annotations:
kubernetes.io/ingress.class: "nginx"
cert-manager.io/issuer: "issuer-prod-1"
spec:
tls:
- hosts:
- test.domain
secretName: test-secret # 인증서를 저장할 secret이름
rules:
- host: test.domain
http:
paths:
- pathType: Prefix
path: "/"
backend:
service:
name: nginx-test
port:
number: 80
apiVersion: cert-manager.io/v1
kind: Issuer
metadata:
name: issuer-prod-1
spec:
acme:
# The ACME server URL
server: https://acme-v02.api.letsencrypt.org/directory
# Email address used for ACME registration
email: <cloudflare email>
# Name of a secret used to store the ACME account private key
privateKeySecretRef:
name: issuer-prod-1
# Enable the challenge provider
solvers:
- dns01:
cloudflare:
email: <cloudflare email>
apiTokenSecretRef:
name: cloudflare-api-token-secret #cloudflare api token
key: api-token
<issuer> <nginx ingress>

29. 참고자료

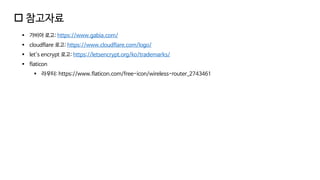

30.  참고자료
