【CEDEC2015】リアルタイム通信アクションゲーム60分クッキング！〜1時間でゼロから本格的MOゲームを完成させるライブコーディングデモ〜
CEDEC2015での講演資料です。講演映像を2ページ目に挿入しております。デモ講演ですので、動画を別ウィンドウで再生しつつ、スライドをご覧ください。 また、実際にデモで作っているプログラムの手順解説資料もこちらからご覧頂けます。 http://www.monobitengine.com/document/cedec2015/index.htm
More Related Content
Similar to 【CEDEC2015】リアルタイム通信アクションゲーム60分クッキング！〜1時間でゼロから本格的MOゲームを完成させるライブコーディングデモ〜
【CEDEC2015】リアルタイム通信アクションゲーム60分クッキング！〜1時間でゼロから本格的MOゲームを完成させるライブコーディングデモ〜
- 1.
- 2. ■会社紹介と講演者紹介 ■株式会社モノビット 2005年年よりネットワークゲームの開発と運営を⾏行行っているゲーム制作会社です。 2013年年よりミドルウェア事業を開始。『モノビットエンジン』のブランドで、リアルタ イム通信エンジンやＭＯエンジンの販売を⾏行行っています。 ＜本城 嘉太郎＞ 神戸出身。モノビット社代表取締役。元ゲームプログラマ＆ネットワークエンジニア。CEDECで4年連続 でネットワークゲームの運営企画やサーバ技術の講演を行っています。そのうち2講演はトップクラスの 評価を頂き、翌年のCEDEC AWARDの選考委員を務めました。 ＜安田京人（Kyoto Yasuda)＞ 株式会社モノビット ミドルウェア事業部部長。IT系企業でSE兼PGとして2年勤務後、6年間大手デ ベロッパーでコンシューマーゲームプログラマーとしてアクションゲームを中心に様々なジャンルのゲ ーム開発に携わる。オンラインゲームの知識を身に付けるため株式会社モノビットに入社。現在はモ ノビットエンジンの開発指揮とエヴァンジェリストとしても活動。 ・講演者紹介 ＜山本＞ モノビットミドルウェア事業部ＭＯエンジン開発エンジニア。今回はコーディングデモのオペレーション を担当。
- 3.
- 4.

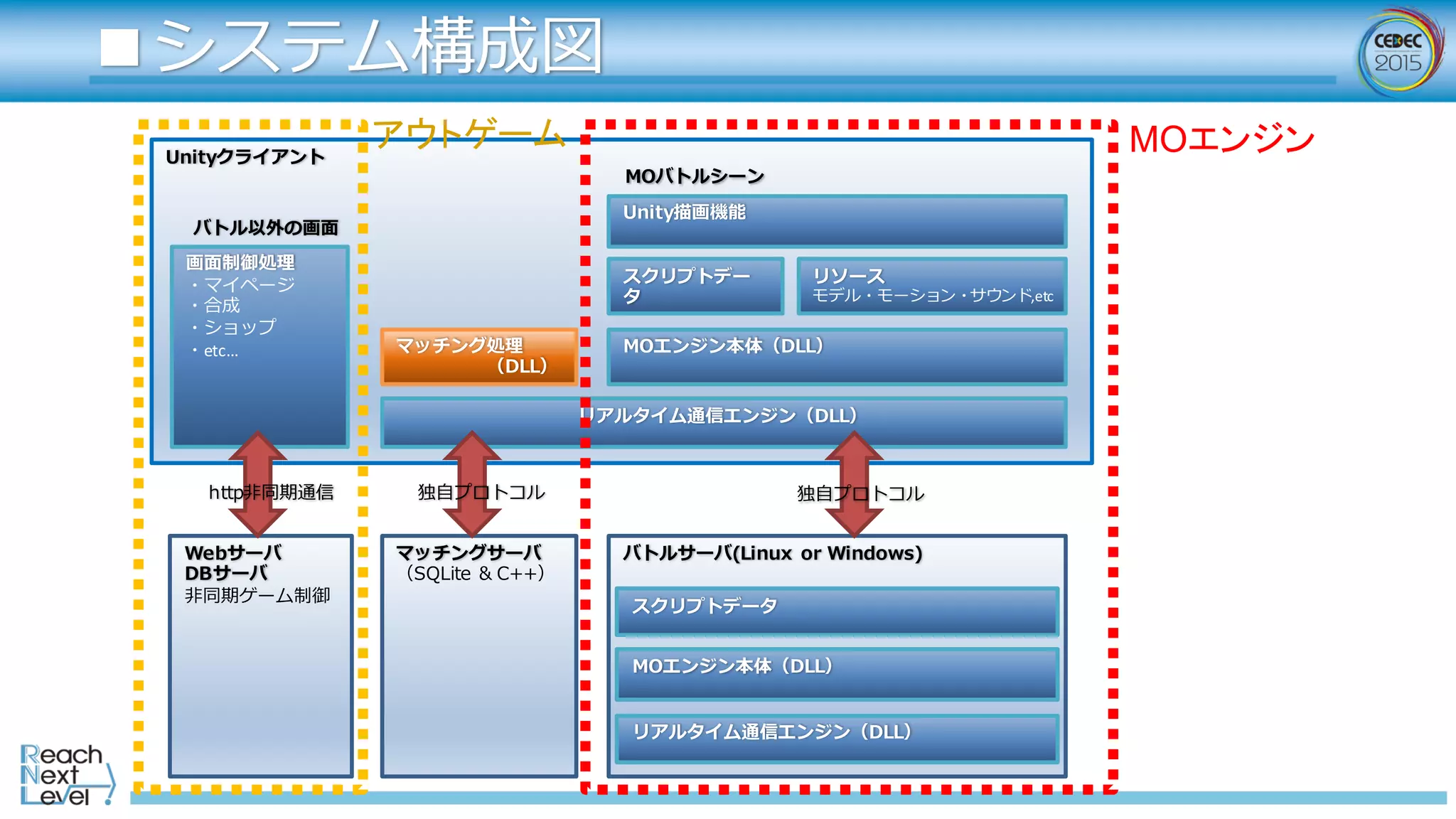

- 5. ■システム構成図 Unityクライアント MOエンジン本体（DLL） スクリプトデー タ Unity描画機能 リソース モデル・モーション・サウンド,etc リアルタイム通信エンジン（DLL） バトルサーバ(Linux or Windows) MOエンジン本体（DLL） スクリプトデータ リアルタイム通信エンジン（DLL） マッチングサーバ （SQLite& C++） Webサーバ DBサーバ ⾮非同期ゲーム制御 MOバトルシーン バトル以外の画⾯面 画⾯面制御処理理 ・マイページ ・合成 ・ショップ ・etc… http⾮非同期通信 独⾃自プロトコル マッチング処理理 （DLL） 独⾃自プロトコル MOエンジンアウトゲーム

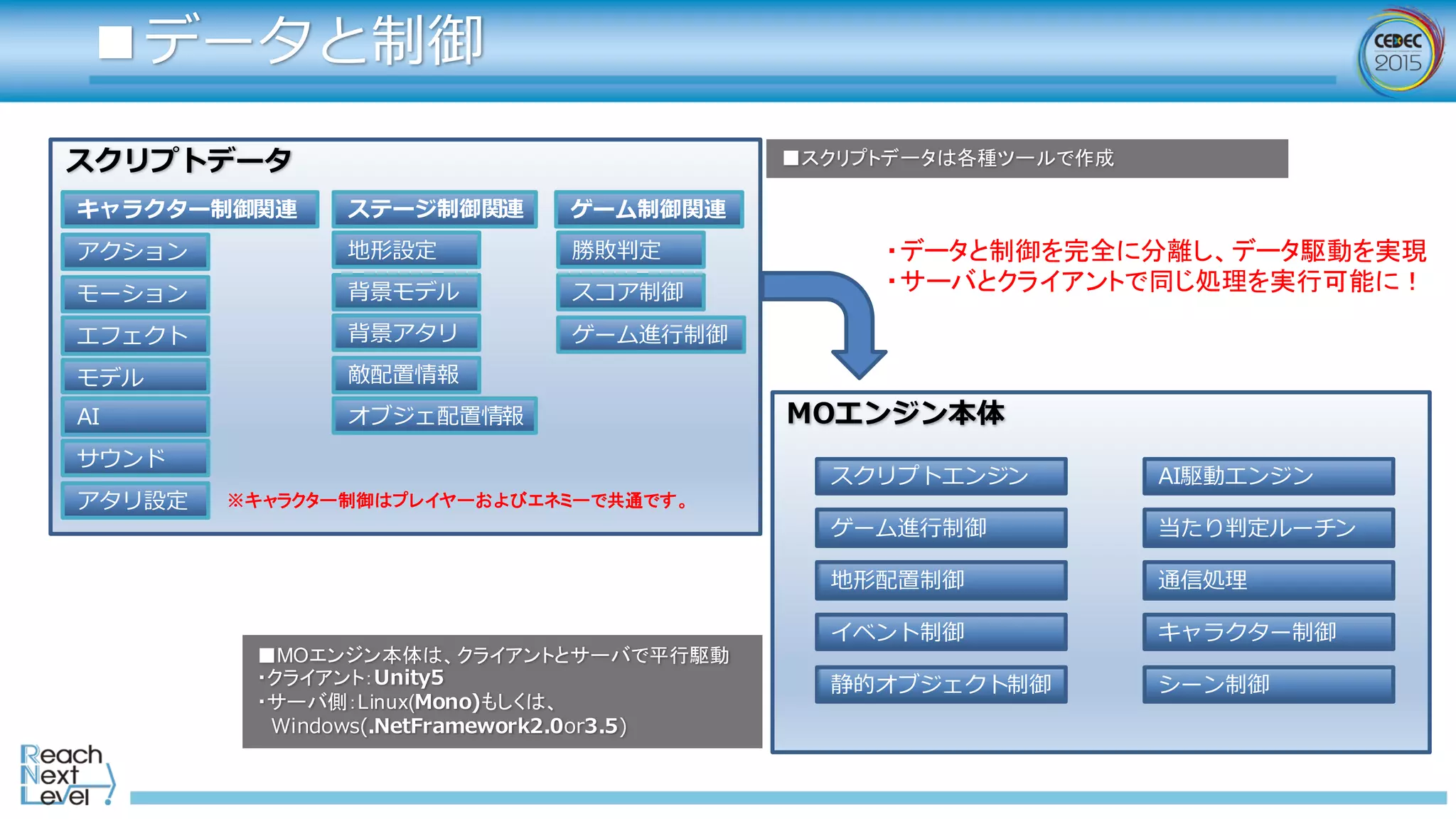

- 6. ■データと制御 MOエンジン本体 スクリプトエンジン 当たり判定ルーチン 通信処理理 キャラクター制御 地形配置制御 スクリプトデータ キャラクター制御関連 敵配置情報 アクション ゲーム進⾏行行制御 地形設定 モーション エフェクト モデル ステージ制御関連 ゲーム制御関連 背景モデル 背景アタリ アタリ設定 ※キャラクター制御はプレイヤーおよびエネミーで共通です。 勝敗判定 スコア制御 ゲーム進⾏行行制御 ■スクリプトデータは各種ツールで作成 オブジェ配置情報AI サウンド イベント制御 静的オブジェクト制御 AI駆動エンジン シーン制御 ■MOエンジン本体は、クライアントとサーバで平行駆動 ・クライアント：Unity5 ・サーバ側：Linux(Mono)もしくは、 Windows(.NetFramework2.0or3.5) ・データと制御を完全に分離し、データ駆動を実現 ・サーバとクライアントで同じ処理を実行可能に！

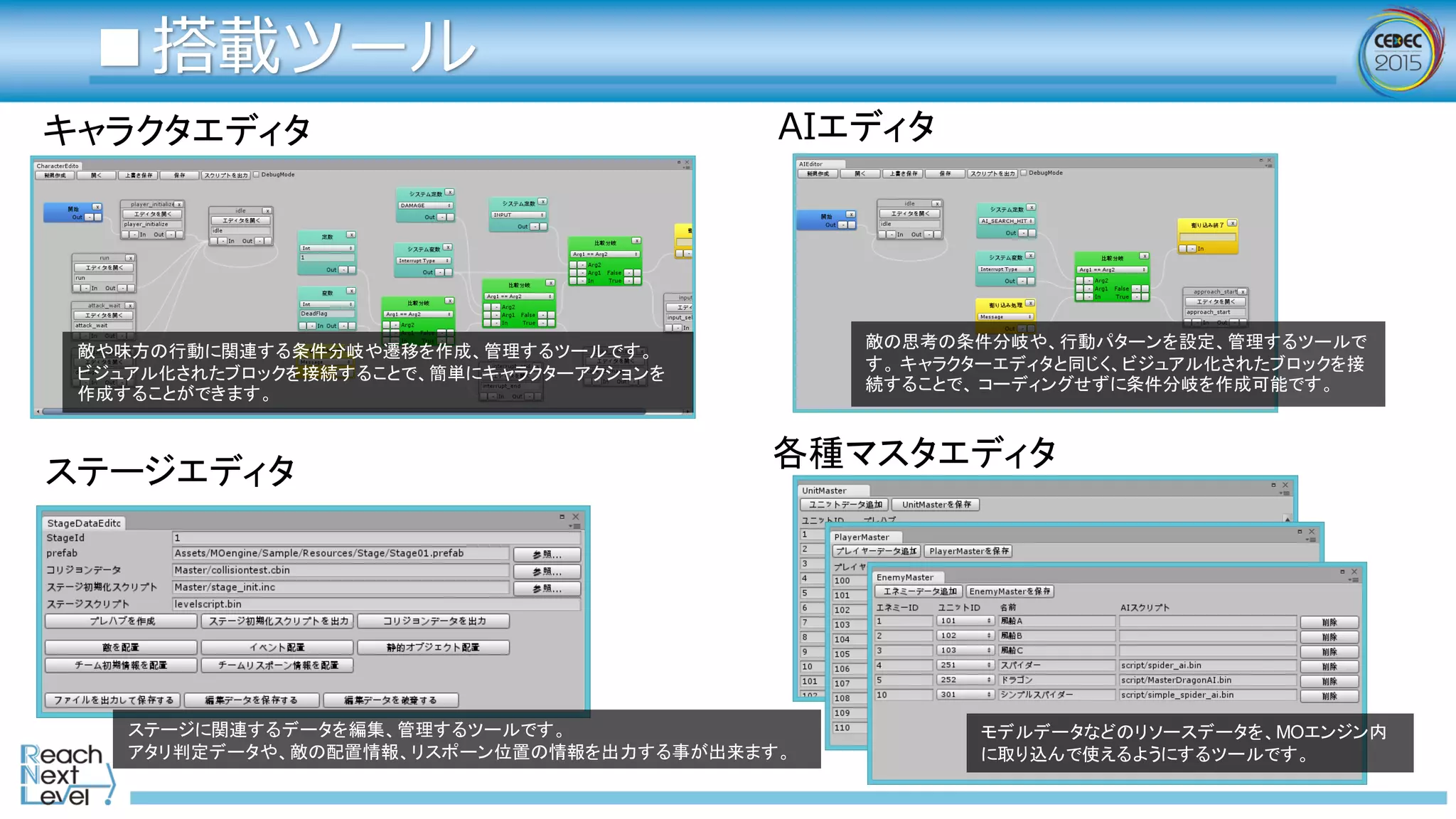

- 7. ■搭載ツール キャラクタエディタ AIエディタ ステージエディタ 各種マスタエディタ ステージに関連するデータを編集、管理するツールです。 アタリ判定データや、敵の配置情報、リスポーン位置の情報を出力する事が出来ます。 敵や味方の行動に関連する条件分岐や遷移を作成、管理するツールです。 ビジュアル化されたブロックを接続することで、簡単にキャラクターアクションを 作成することができます。 敵の思考の条件分岐や、行動パターンを設定、管理するツールで す。 キャラクターエディタと同じく、ビジュアル化されたブロックを接 続することで、コーディングせずに条件分岐を作成可能です。 モデルデータなどのリソースデータを、MOエンジン内 に取り込んで使えるようにするツールです。
- 8.
- 9.
- 10. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 11. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞

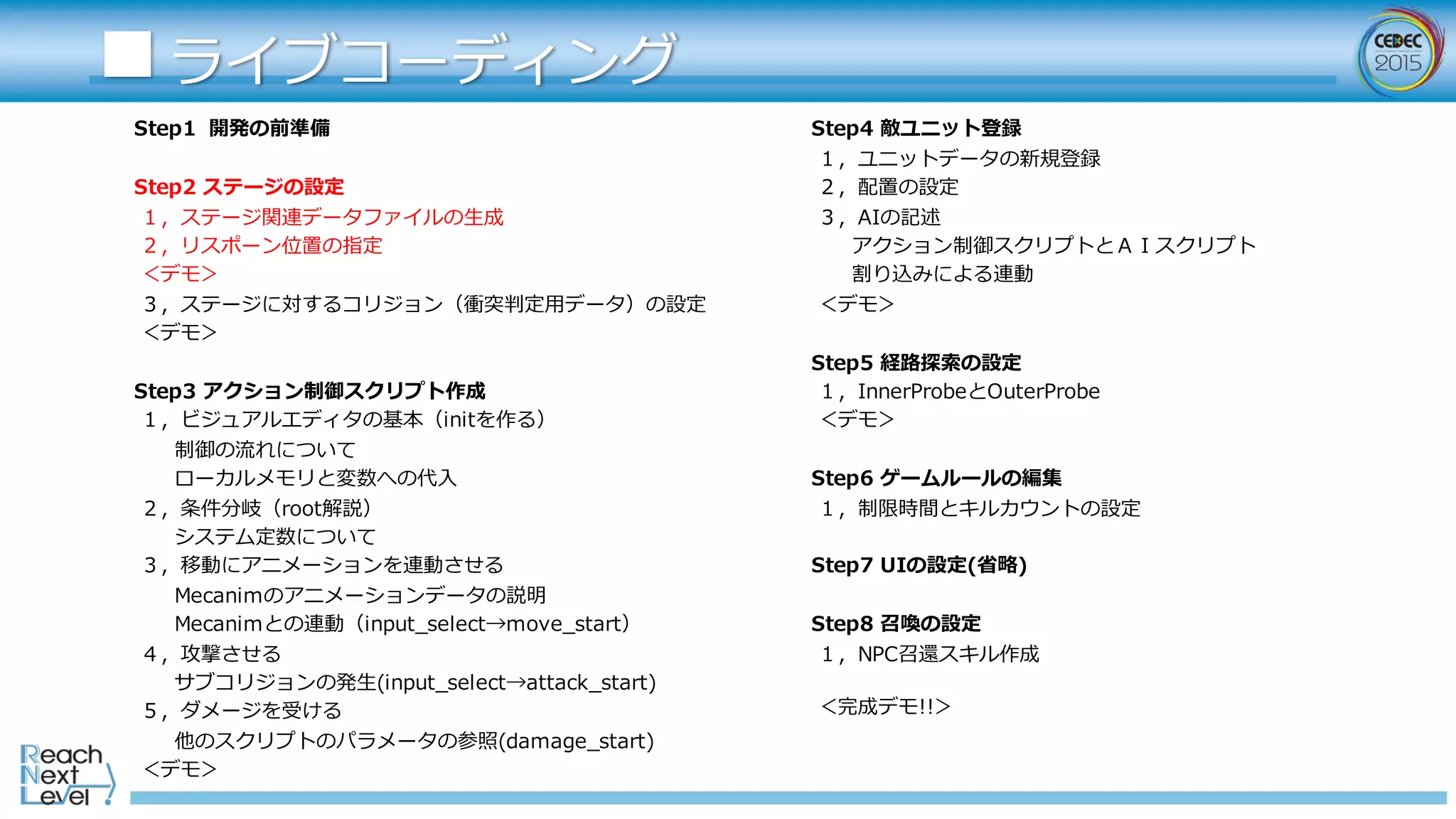

- 12. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞

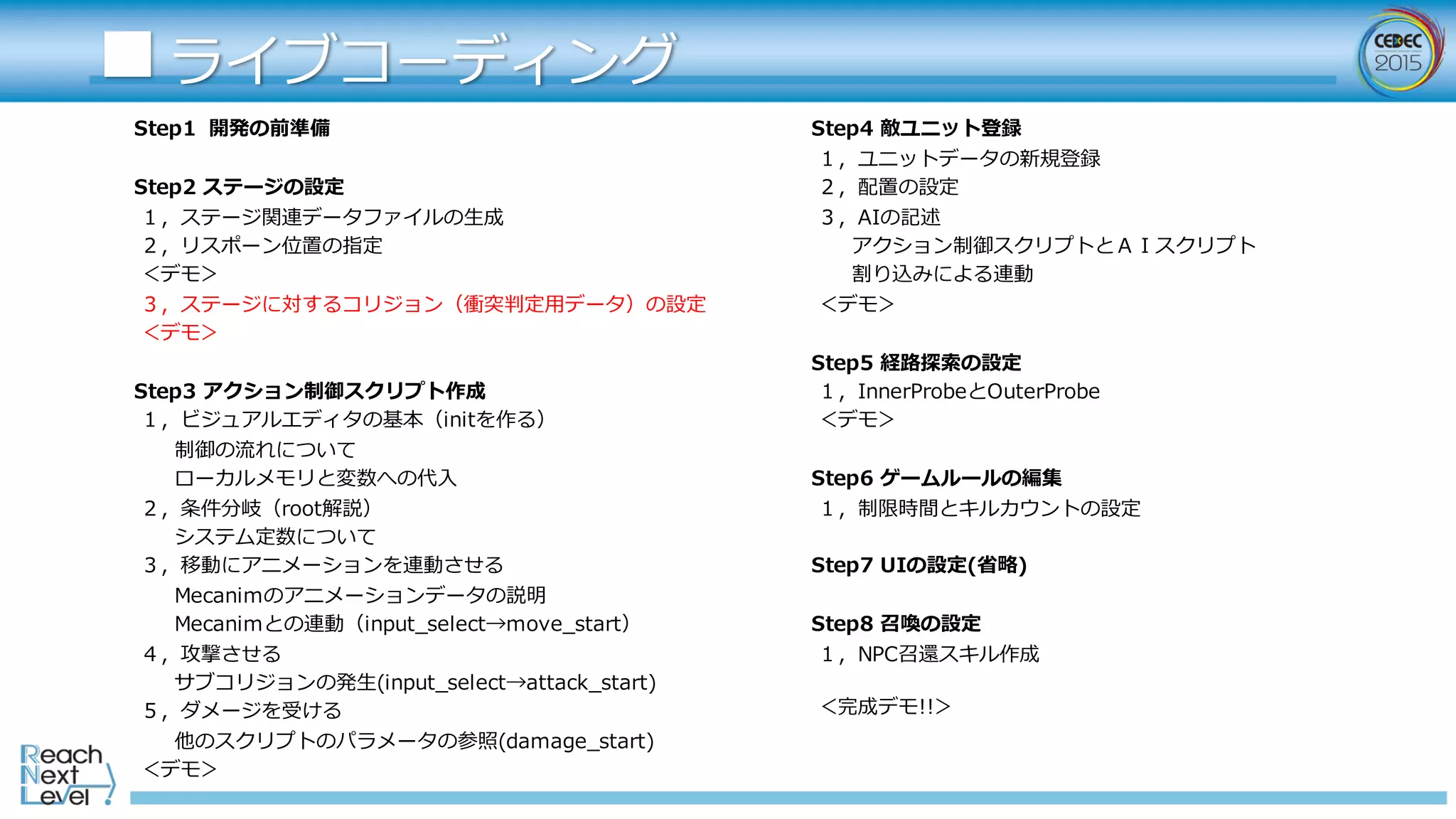

- 13. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 14. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞

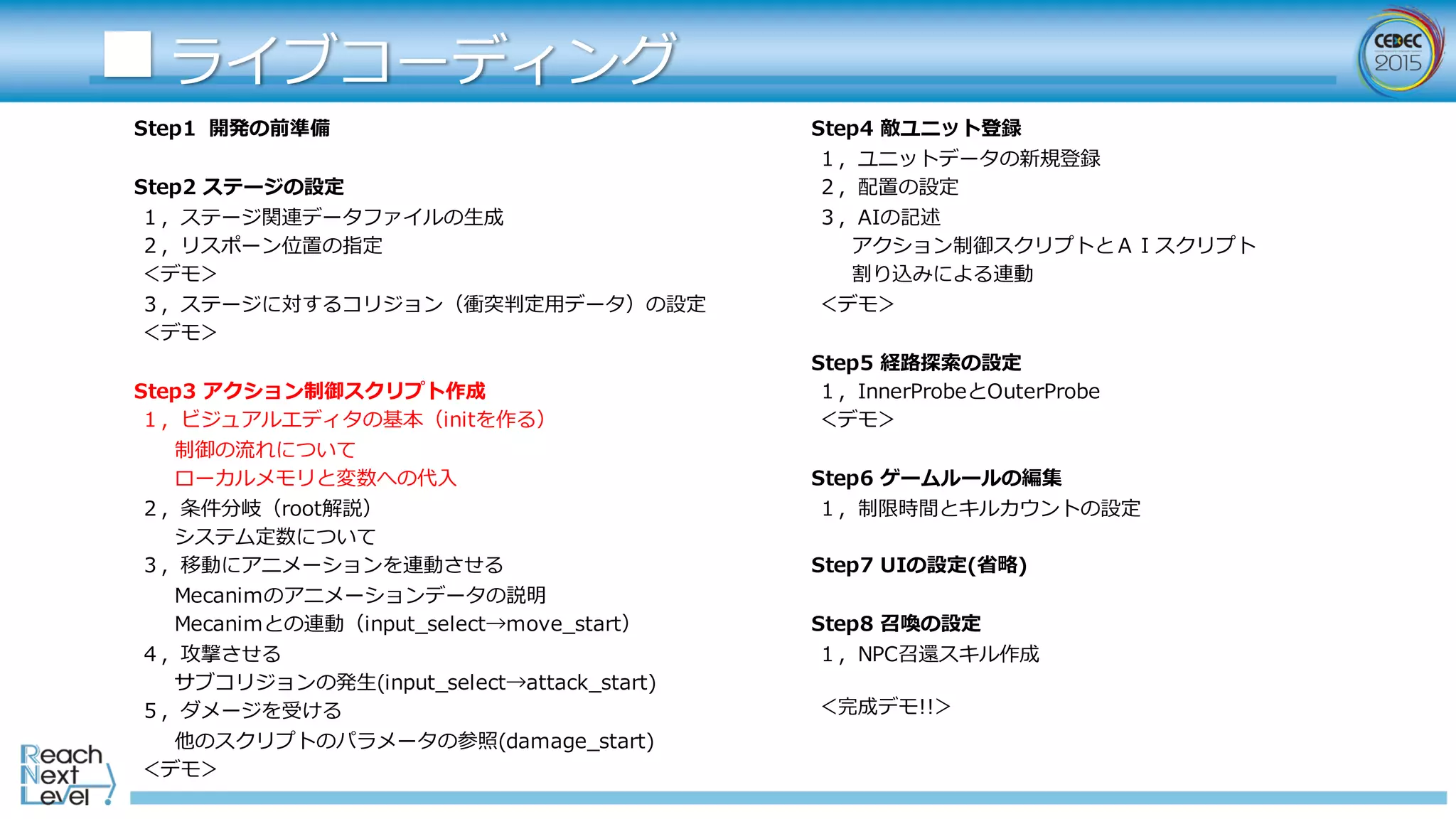

- 15. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 16. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 17. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 18. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 19. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 20. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 21. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞

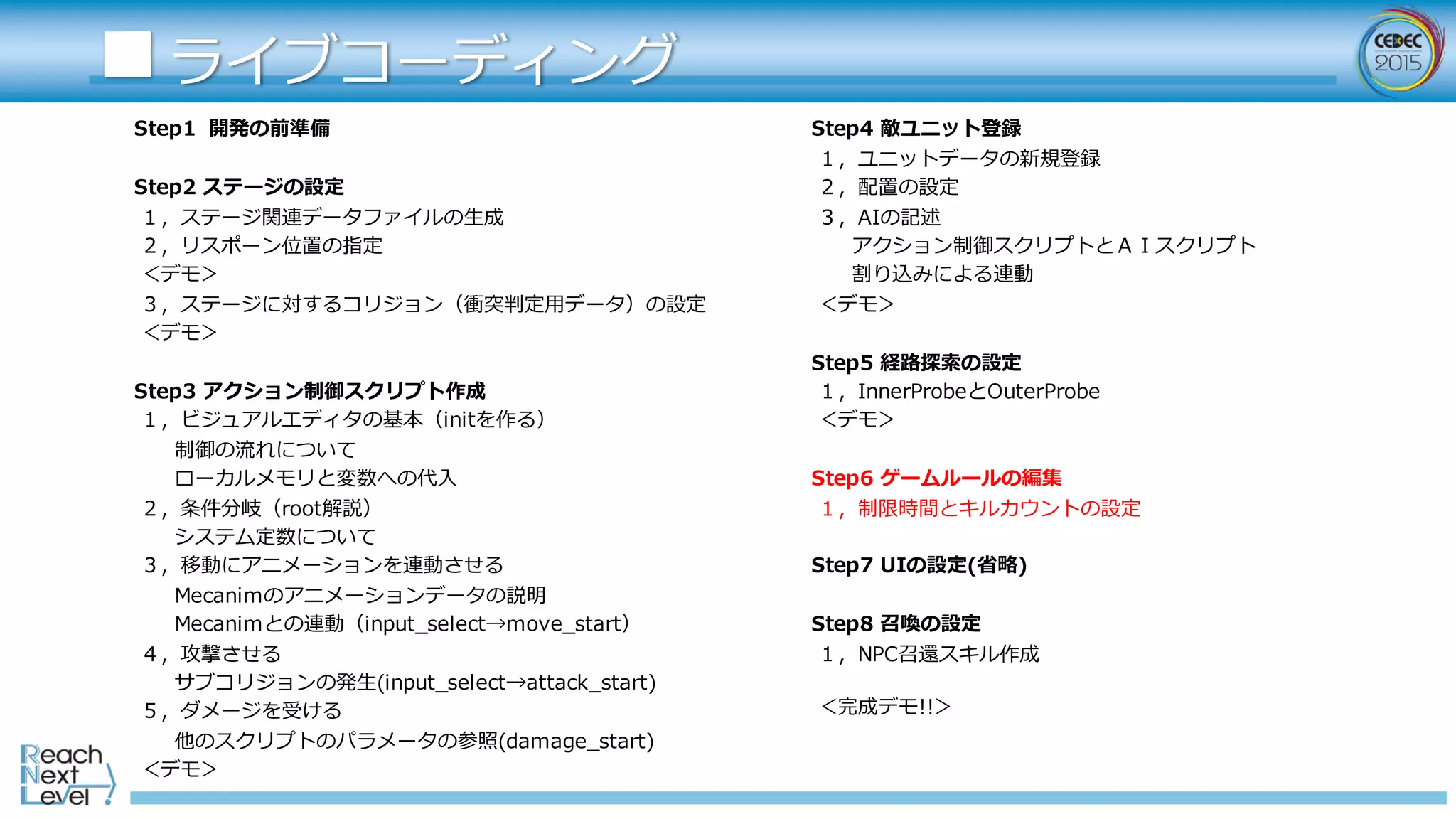

- 22. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞
- 23. ■ライブコーディング Step1 開発の前準備 Step2ステージの設定 １，ステージ関連データファイルの⽣生成 ２，リスポーン位置の指定 ＜デモ＞ ３，ステージに対するコリジョン（衝突判定⽤用データ）の設定 ＜デモ＞ Step3 アクション制御スクリプト作成 １，ビジュアルエディタの基本（initを作る） 制御の流流れについて ローカルメモリと変数への代⼊入 ２，条件分岐（root解説） システム定数について ３，移動にアニメーションを連動させる Mecanimのアニメーションデータの説明 Mecanimとの連動（input_̲select→move_̲start） ４，攻撃させる サブコリジョンの発⽣生(input_̲select→attack_̲start) ５，ダメージを受ける 他のスクリプトのパラメータの参照(damage_̲start) ＜デモ＞ Step4 敵ユニット登録 １，ユニットデータの新規登録 ２，配置の設定 ３，AIの記述 アクション制御スクリプトとＡＩスクリプト 割り込みによる連動 ＜デモ＞ Step5 経路路探索索の設定 １，InnerProbeとOuterProbe ＜デモ＞ Step6 ゲームルールの編集 １，制限時間とキルカウントの設定 Step7 UIの設定(省省略略) Step8 召喚の設定 １，NPC召還スキル作成 ＜完成デモ!!＞

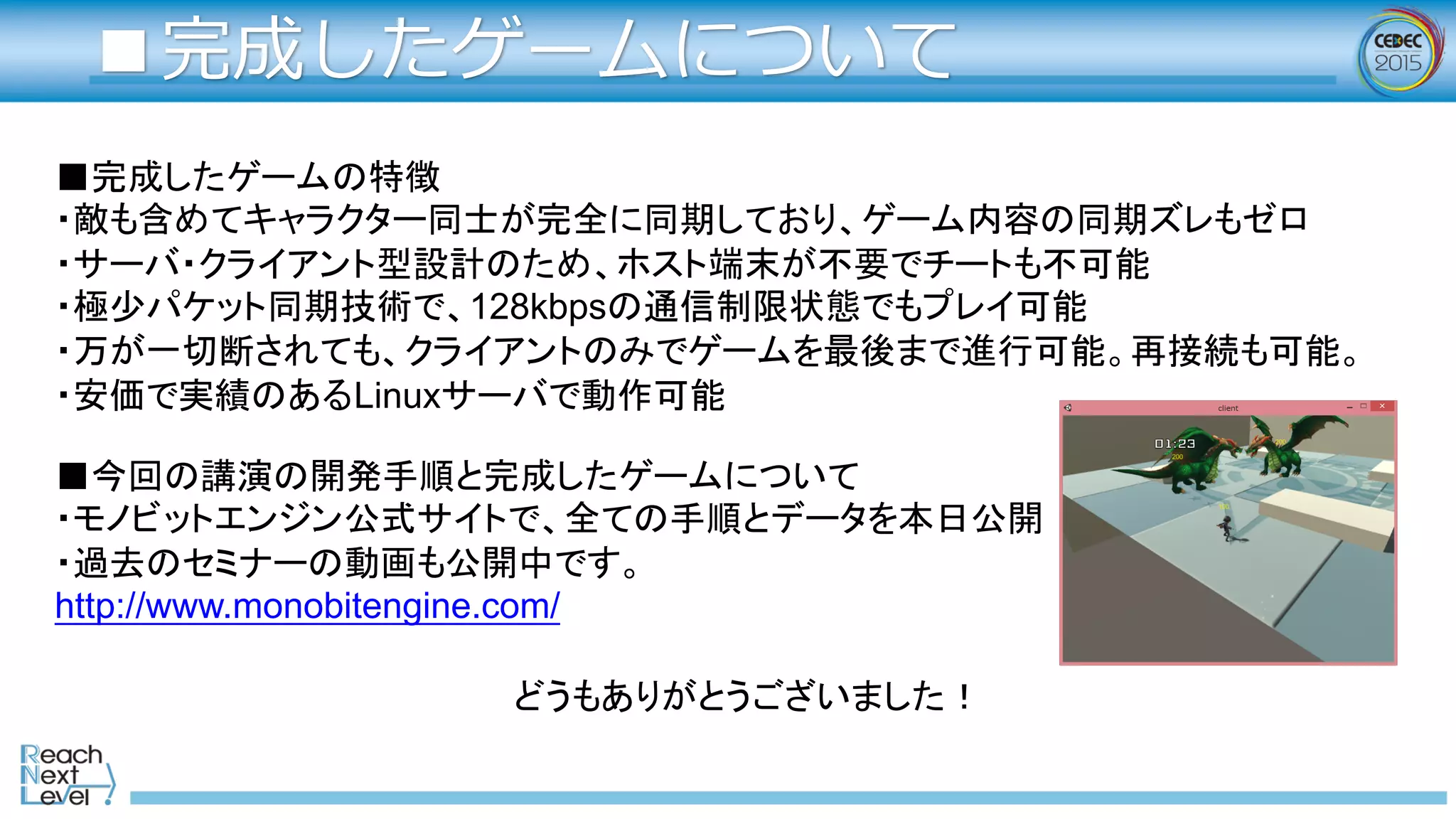

- 24. ■完成したゲームについて ■完成したゲームの特徴 ・敵も含めてキャラクター同士が完全に同期しており、ゲーム内容の同期ズレもゼロ ・サーバ・クライアント型設計のため、ホスト端末が不要でチートも不可能 ・極少パケット同期技術で、128kbpsの通信制限状態でもプレイ可能 ・万が一切断されても、クライアントのみでゲームを最後まで進行可能。再接続も可能。 ・安価で実績のあるLinuxサーバで動作可能 ■今回の講演の開発手順と完成したゲームについて ・モノビットエンジン公式サイトで、全ての手順とデータを本日公開 ・過去のセミナーの動画も公開中です。 http://www.monobitengine.com/ どうもありがとうございました！
