MySQL异构数据同步方案
 赶集网CDC项目实践

   蔡峰 caifeng@ganji.com

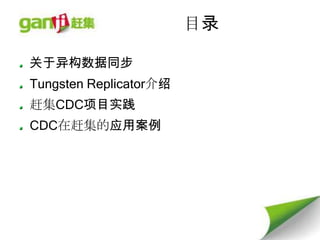

目录

关于异构数据同步
Tungsten Replicator介绍
赶集CDC项目实践
CDC在赶集的应用案例
1   关于异构数据同步

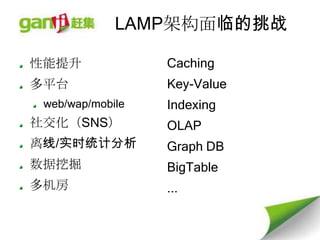

LAMP架构面临的挑战

性能提升              Caching
多平台               Key-Value
 web/wap/mobile   Indexing
社交化(SNS)          OLAP
离线/实时统计分析         Graph DB
数据挖掘              BigTable
多机房               ...
Not Only SQL!

MySQL的优势       放弃MySQL的障碍
 ACID           大量业务代码
 查询功能强大         熟悉的开发模式
 成熟的运维方案        人员储备
                技术风险




    如何保证数据的同步?
应用层解决...

在业务代码中维护      缺点
 多写             代码复杂,维护困难
 消息中间件异步处理      工作量大,效率下降
 简单,灵活          容易引入BUG
                容错能力差



分布式事务?
开发效率?
服务化?
系统层面...

           方案                  项目

                        PHP mysqlnd
Language API
                        JDBC
                        MySQL Proxy
Data Middleware
                        Vitess
MySQL Trigger + UDF
                        Flexviews
MySQL Binlog Parser     Amoeba
                        JBinlog
其它...
http://www.tbdata.org/




                                 (未开源)

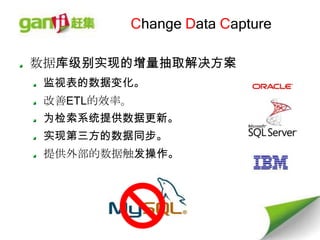

Change Data Capture

数据库级别实现的增量抽取解决方案
 监视表的数据变化。
 改善ETL的效率。
 为检索系统提供数据更新。
 实现第三方的数据同步。
 提供外部的数据触发操作。
2   Tungsten Replicator介绍
tungsten-replicator

Data replication engine for MySQL
  Easy failover
  Multiple masters
  Multiple sources to a single slave
  Parallel replication
  Replicate to Oracle and PostgreSQL
  O'Reilly MySQL Application of the Year 2011


  http://code.google.com/p/tungsten-replicator/

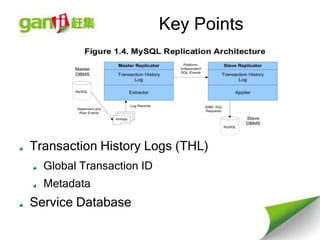

Key Points




Transaction History Logs (THL)
  Global Transaction ID
  Metadata
Service Database
TR 典型架构
扩展

MCQueueApplier
 Inspired by MongoDBApplier
 https://github.com/tailorcai/tungsten-queue-applier
实现细节
MySQL                        编码(JSON)
  Row Based Replication        Meta:
                                 Schema,Table
Kestrel                          Action:
                                 Insert/Update/Delete
  Memcache Protocol
                               Row Data
  High Performance
  Persistence
  Fan-out Queue              Tungsten
  Reliable Get                 ReplicationFilter
  https://github.com/robey     ColNamesFilter
  /kestrel
优化配置
                          Replication                         Queue
   extractor   ColNames                 Applier   Extractor
                            Filter                            Applier




                                                              Kestre
     MySQL                                                    Queue



独立服务器
BinLog
                            “Trigger” Server
No THL
3   赶集网CDC项目实践
Availability?
            需求
服务崩溃
 MySQL
            数据重复
 Tungsten
 Kestrel
             乱序?      数据丢失
 Hardware


网络故障
            对业务透明     自动响应
 数据丢失
 同步延迟
Master/Slave

         CDC
         Master       switcher

MySQL                            应用逻辑
Master

         CDC
         Slave




                  根据延迟信息进行切换
Master/Slave 2

P1    P2    P3    P4    P5    P6
                              P1    P7
                                    P2    P3
                                          ...



     P1    P2    P3    P4    P5    P6
                                   P1    P7
                                         P2     P3
                                                ...

     更新数据流

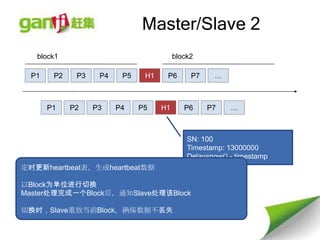

Master/Slave 2
   block1                                 block2

  P1    P2    P3    P4    P5    H1    P6
                                      P1       P7
                                               P2    …
                                                     P3



       P1    P2    P3    P4    P5    H1      P6
                                             P1     P7
                                                    P2    …
                                                          P3



                                              SN: 100
                                              Timestamp: 13000000
                                              Delay=now() - timestamp
定时更新heartbeat表,生成heartbeat数据

以Block为单位进行切换
Master处理完成一个Block后,通知Slave处理该Block

切换时,Slave重放当前Block,确保数据不丢失
Zookeeper

信息           格式                  描述

配置           主CDC服务器地址           启动,切换
             从CDC服务器地址
Switcher进程   0 – 主处理进程HOST:PID   任务分配
             1 – 从处理进程HOST:PID
             2 - 备份进程 HOST:PID
处理状态         主CDC                状态监控
             Block SN            同步
             最新的timestamp
优点

实时              高可用
系统延时 <100ms     可用于线上业务




                    独立性
                    对线上业务的非侵入性
                    可移植性
  事务友好

               灵活
               支持多库,多表
               同时支持多种后端应用,互相独立
   数据一致性       数据随意组合
   与DB保持严格一致
   数据可以回放
CDC的运维和监控

DBA要注意
 批量更新一定加Limit
 数据分片<5W
 插入sleep,缓解延迟影响
 注意BinLog 滚动
 编码方式


监控和报警(zabbix...)
 主从同步状态
 延迟(MySQL,CDC)
4   CDC在赶集的应用案例
Indexing & Caching

分类信息      写
                     MySQL

                                        CDC

读




        Searcher     Xapian   Indexer
                      Data



        Memcache



       批量数据更新?
跨机房同步
                App
主机房A

                                           延迟不一致
       Master
                      Message              产生数据错误
                       Queue
        DB




                                          MQ


                                                     Search/Cache
                                  Slave
                                   DB

                                               App
                            机房B
跨机房同步
主机房A
                          部署新机房 <2个月
                          代码修改工作量<1人月
   Master
                          没有延迟同步问题
    DB




                  Slave
                   DB           Search/Cache




                          CDC
            机房B
数据迁移
场景                   优点
 表结构调整                不需要修改现有业务
 存储调整                 不需要修改表结构
 异构数据库                停服时间短
     MySQL → NoSQL


关键点
 如何获取增量数据
 如何较少开发的工作量
 如何减少停服时间
更多...
 更新客户信息
  Call Center


  支付及收入
   ERP


数据更新历史记录
 Data + Version



   数据校验
计划 ...

应用开发
 历史数据回放/全量数据抽取
 更友好的API接口及订阅功能
 多种数据一致性保证


系统
 Tungsten 2.0.5
 JSON to BSON
     Int64? Binary?
 故障自动切换
类似项目
谢谢!



                   Questions?

We are hiring...
  PHP研发工程师
  WEB前端研发工程师

Cdc@ganji.com

  • 1.
  • 2.
  • 3.
    1 关于异构数据同步
  • 4.
    LAMP架构面临的挑战 性能提升 Caching 多平台 Key-Value web/wap/mobile Indexing 社交化(SNS) OLAP 离线/实时统计分析 Graph DB 数据挖掘 BigTable 多机房 ...
  • 5.
    Not Only SQL! MySQL的优势 放弃MySQL的障碍 ACID 大量业务代码 查询功能强大 熟悉的开发模式 成熟的运维方案 人员储备 技术风险 如何保证数据的同步?
  • 6.
    应用层解决... 在业务代码中维护 缺点 多写 代码复杂,维护困难 消息中间件异步处理 工作量大,效率下降 简单,灵活 容易引入BUG 容错能力差 分布式事务? 开发效率? 服务化?
  • 7.
    系统层面... 方案 项目 PHP mysqlnd Language API JDBC MySQL Proxy Data Middleware Vitess MySQL Trigger + UDF Flexviews MySQL Binlog Parser Amoeba JBinlog
  • 8.
  • 9.
    Change Data Capture 数据库级别实现的增量抽取解决方案 监视表的数据变化。 改善ETL的效率。 为检索系统提供数据更新。 实现第三方的数据同步。 提供外部的数据触发操作。
  • 10.
    2 Tungsten Replicator介绍
  • 11.
    tungsten-replicator Data replication enginefor MySQL Easy failover Multiple masters Multiple sources to a single slave Parallel replication Replicate to Oracle and PostgreSQL O'Reilly MySQL Application of the Year 2011 http://code.google.com/p/tungsten-replicator/
  • 12.
    Key Points Transaction HistoryLogs (THL) Global Transaction ID Metadata Service Database
  • 13.
  • 14.
    扩展 MCQueueApplier Inspired byMongoDBApplier https://github.com/tailorcai/tungsten-queue-applier
  • 15.
    实现细节 MySQL 编码(JSON) Row Based Replication Meta: Schema,Table Kestrel Action: Insert/Update/Delete Memcache Protocol Row Data High Performance Persistence Fan-out Queue Tungsten Reliable Get ReplicationFilter https://github.com/robey ColNamesFilter /kestrel
  • 16.
    优化配置 Replication Queue extractor ColNames Applier Extractor Filter Applier Kestre MySQL Queue 独立服务器 BinLog “Trigger” Server No THL
  • 17.
    3 赶集网CDC项目实践
  • 18.
    Availability? 需求 服务崩溃 MySQL 数据重复 Tungsten Kestrel 乱序? 数据丢失 Hardware 网络故障 对业务透明 自动响应 数据丢失 同步延迟
  • 19.
    Master/Slave CDC Master switcher MySQL 应用逻辑 Master CDC Slave 根据延迟信息进行切换
  • 20.
    Master/Slave 2 P1 P2 P3 P4 P5 P6 P1 P7 P2 P3 ... P1 P2 P3 P4 P5 P6 P1 P7 P2 P3 ... 更新数据流
  • 21.
    Master/Slave 2 block1 block2 P1 P2 P3 P4 P5 H1 P6 P1 P7 P2 … P3 P1 P2 P3 P4 P5 H1 P6 P1 P7 P2 … P3 SN: 100 Timestamp: 13000000 Delay=now() - timestamp 定时更新heartbeat表,生成heartbeat数据 以Block为单位进行切换 Master处理完成一个Block后,通知Slave处理该Block 切换时,Slave重放当前Block,确保数据不丢失
  • 22.
    Zookeeper 信息 格式 描述 配置 主CDC服务器地址 启动,切换 从CDC服务器地址 Switcher进程 0 – 主处理进程HOST:PID 任务分配 1 – 从处理进程HOST:PID 2 - 备份进程 HOST:PID 处理状态 主CDC 状态监控 Block SN 同步 最新的timestamp
  • 23.
    优点 实时 高可用 系统延时 <100ms 可用于线上业务 独立性 对线上业务的非侵入性 可移植性 事务友好 灵活 支持多库,多表 同时支持多种后端应用,互相独立 数据一致性 数据随意组合 与DB保持严格一致 数据可以回放
  • 24.
    CDC的运维和监控 DBA要注意 批量更新一定加Limit 数据分片<5W 插入sleep,缓解延迟影响 注意BinLog 滚动 编码方式 监控和报警(zabbix...) 主从同步状态 延迟(MySQL,CDC)
  • 25.
    4 CDC在赶集的应用案例
  • 26.
    Indexing & Caching 分类信息 写 MySQL CDC 读 Searcher Xapian Indexer Data Memcache 批量数据更新?
  • 27.
    跨机房同步 App 主机房A 延迟不一致 Master Message 产生数据错误 Queue DB MQ Search/Cache Slave DB App 机房B
  • 28.
    跨机房同步 主机房A 部署新机房 <2个月 代码修改工作量<1人月 Master 没有延迟同步问题 DB Slave DB Search/Cache CDC 机房B
  • 29.
    数据迁移 场景 优点 表结构调整 不需要修改现有业务 存储调整 不需要修改表结构 异构数据库 停服时间短 MySQL → NoSQL 关键点 如何获取增量数据 如何较少开发的工作量 如何减少停服时间
  • 30.
    更多... 更新客户信息 Call Center 支付及收入 ERP 数据更新历史记录 Data + Version 数据校验
  • 31.
    计划 ... 应用开发 历史数据回放/全量数据抽取 更友好的API接口及订阅功能 多种数据一致性保证 系统 Tungsten 2.0.5 JSON to BSON Int64? Binary? 故障自动切换
  • 32.
  • 33.
    谢谢! Questions? We are hiring... PHP研发工程师 WEB前端研发工程师
