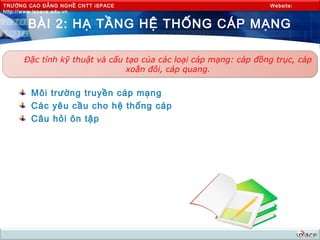

BÀI 2: HẠ TẦNG HỆ THỐNG CÁP MẠNG

Đặc tính kỹ thuật và cấu tạo của các loại cáp mạng: cáp đồng trục, cáp
xoắn đôi, cáp quang.

Môi trường truyền cáp mạng
Các yêu cầu cho hệ thống cáp
Câu hỏi ôn tập


MỤC TIÊU BÀI HỌC

Mô tả được đặc tính vật lý của các loại cáp đồng trục
(Coaxial cable), cáp xoắn đôi (Twisted Pair), cáp sợi
quang (Fiber Optic)
So sánh được ưu, nhược điểm của từng loại cáp
Lựa chọn cáp phù hợp để thi công hệ thống mạng LAN



Môi trường truyền cáp mạng thông dụng gồm có cáp đồng trục, cáp
xoắn đôi, cáp quang.

Coaxial cable (cáp đồng trục)
Twisted-Pair Cable (cáp xoắn đôi)
Fiber optics cable (cáp sợi quang)



Cáp đồng trục là cáp gồm có một lõi đồng ở giữa và bên ngoài là các
lớp chống nhiễn và võ bảo vệ.

Thinnet
Thicknet



Thinnet
Cáp Thinknet: Sử dụng cho mạng LAN trong tòa nhà
Tốc độ truyền 10 Mbps
Độ dài tốc đa 185 m/segment
Terminator, đầu nối BNC, cỗ chữ T (BNC-T)
Ethernet 10Base2, topology: Bus



Thicknet
Sử dụng cho mạng Backbone, WAN, chống nhiễu tương đối.
Sử dụng cho tất cả các mạng truyền số liệu.
Chiều dài tối đa :500m, tốc độ truyền : 10Mbps.
Ethernet 10Base5, Topology Bus, đầu nối BNC.



Sơ đồ đi dây trong tòa nhà



Cable xoắn đôi: Là cable có từng cặp dây đồng xoắn vào nhau làm
giảm nhiễu điện từ gây ra.

Shielded Twisted Pair (STP)
Unshielded Twisted Pair (UTP)



STP (Shielded Twisted Pair )
Cáp có áo chống nhiễu
 Lớp bọc kim bên ngoài nhằm tránh nhiễu điện từ.
 Khoảng cách tối đa là 100m.
 Được sử dụng chủ yếu trong mô hình dạng Star.
 Sử dụng đầu nối RJ45



UTP (Unshielded Twisted Pair )
Cáp không có áo chống nhiễu.
 Loại này tương tự như loại STP nhưng kém hơn về khả
năng chống nhiễu và độ suy hao do không bọc kim
 Khoảng cách tối đa giữa 2 máy là 100m.
 Được sử dụng chủ yếu trong mô hình dạng Star.
 Sử dụng đầu nối RJ45



Cấu tạo các loại cáp xoắn đôi: UTP, F2TP, S-FTP, STP

Foil
Individually
Drain
Wire Foil
Drain
Foil Wire
Metal
Braid
UTP FTP F2TP S-FTP STP



Đặc điểm lớp vỏ bảo vệ

PVC LSHF Plenum

Giá thành

Khả năng bắt lửa

Độc hại

Khói



Các chuẩn cáp xoắn đôi
Cat 1,2: tốc độ truyền dưới 4Mbs.
Cat 3: tốc độ truyền lên đến 10Mbps.
Cat 5e: tốc độ truyền lên đến 1000Mbps
Cat 6: tốc độ truyền lên đến 1Gbps.
Cat 7: tốc độ truyền lên đến 10Gbps.
Cat 7A: tốc độ truyền lên đến 40Gbps



Các chuẩn Cáp Đôi Xoắn

Class Fa / Category 7a (2008)

Class F / Category 7

Class Ea / Category 6a (2008)

Class E / Category 6

Class D / Category 5
5e

Category 4

Class C / Category 3

16 20 100 250 500 600 1000 MHz



Đầu nối & phụ kiện sử dụng cho CAT5/5e



Đầu nối & phụ kiện sử dụng cho CAT6/6A



Đầu nối & phụ kiện sử dụng cho CAT7/7A



Cáp sợi quang (Cáp quang) là cáp truyền dẫn tín hiệu quang. Cáp
quang truyền tốc độ khá lớn và khoảng cách xa.

Fiber Optics (cáp quang)
Cấu tạo cáp sợi quang
Đặc tính kỹ thuật
Đầu nối & phụ kiện



Cấu tạo cáp sợi quang:

3

2
1
1 = CORE

2 = CLADDING
3 = COATING



Phản Xạ/Khúc Xạ



Mode



Bước sóng



Các Loại Sợi Quang
Multimode
 Khẩu độ lớn  Nhận nhiều
loại mode - Hỗ trợ các bước
sóng 850 & 1300 nm
Singlemode
 Chỉ nhận mode trục (axial
mode)
 Hỗ trợ các bước sóng 1310
& 1550 nm
Cả hai loại đều là Dual-
wavelengh



Kỹ thuật truyền
Multimode Step Index



Multimode Grade Index



Single mode



Đầu nối & phụ kiện ST MT

LC

SC

SC LC MT-RJ


Các yêu cầu cho hệ thống cáp

Để thi công hệ thống cáp mạng phù hợp với nhu cầu của doanh
nghiệp và đạt được chất lượng đúng chuẩn thi công thì chúng ta cần
lưu ý đến các yêu tố sau.

An toàn
Thẩm mỹ
Tuân thủ tiêu chuẩn thi công
Tiết kiệm và linh hoạt


Câu hỏi ôn tập

Các yếu tố ảnh hưởng đến truyền thông
Ưu và nhược điểm của từng loại cáp


HỎI - ĐÁP
