Mạng máy tính là tập hợp các máy tính được kết nối để trao đổi dữ liệu và chia sẻ tài nguyên. Có hai loại kết nối chính: có dây và không dây, với các phương pháp và thiết bị khác nhau phục vụ theo nhu cầu và quy mô. Giao thức truyền thông là bộ quy tắc cho phép các thiết bị trao đổi thông tin trong mạng.

1. L/O/G/O
TRƯỜNG THPT LONG TRƯỜNG
Chương trình Tin học 10 – Bài 20:
MẠNG MÁY TÍNH
Giáo viên: Lại Hoàng Hiệp
TP. Hồ Chí Minh - Tháng 12/2013
1

2. 1. Mạng máy tính là gì?
Vì sao máy
tính cần
phải kết nối
mạng???
2

3. 1. Mạng máy tính là gì?

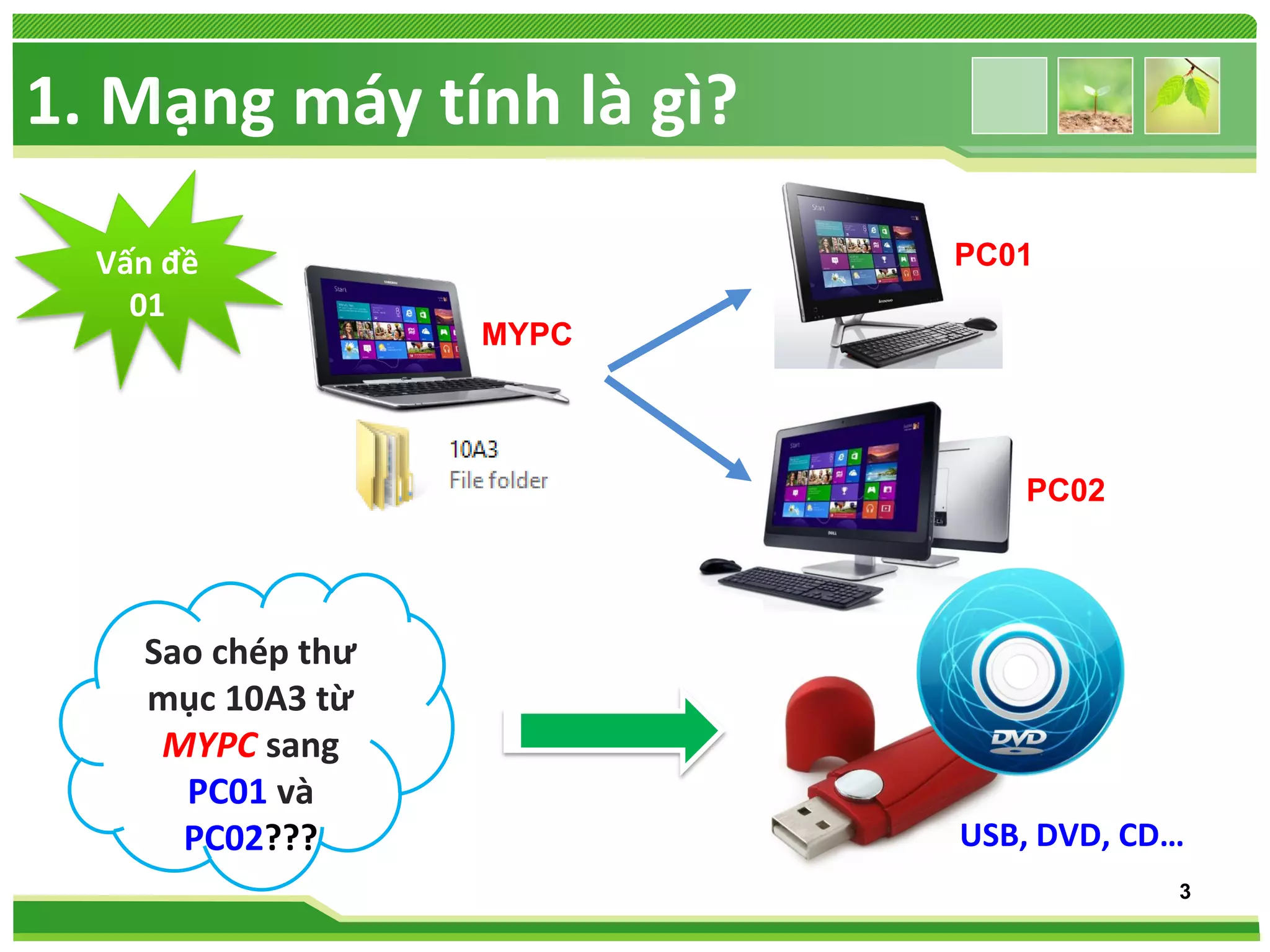

Vấn đề
01
PC01
MYPC
PC02
Sao chép thư
mục 10A3 từ
MYPC sang
PC01 và
PC02???
USB, DVD, CD…
3

4. 1. Mạng máy tính là gì?

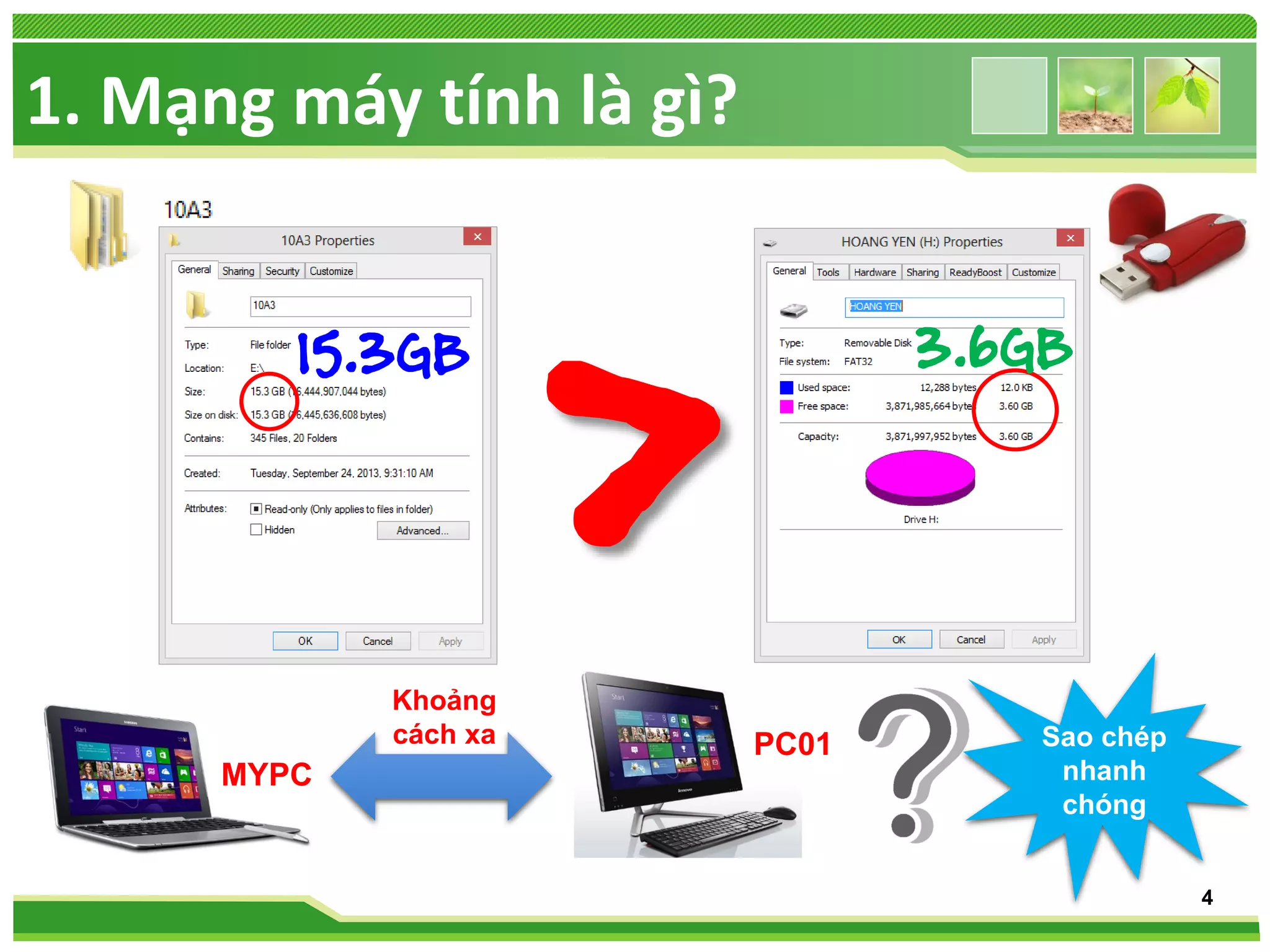

3.6GB
15.3GB
Khoảng
cách xa
MYPC
PC01
Sao chép
nhanh
chóng
4

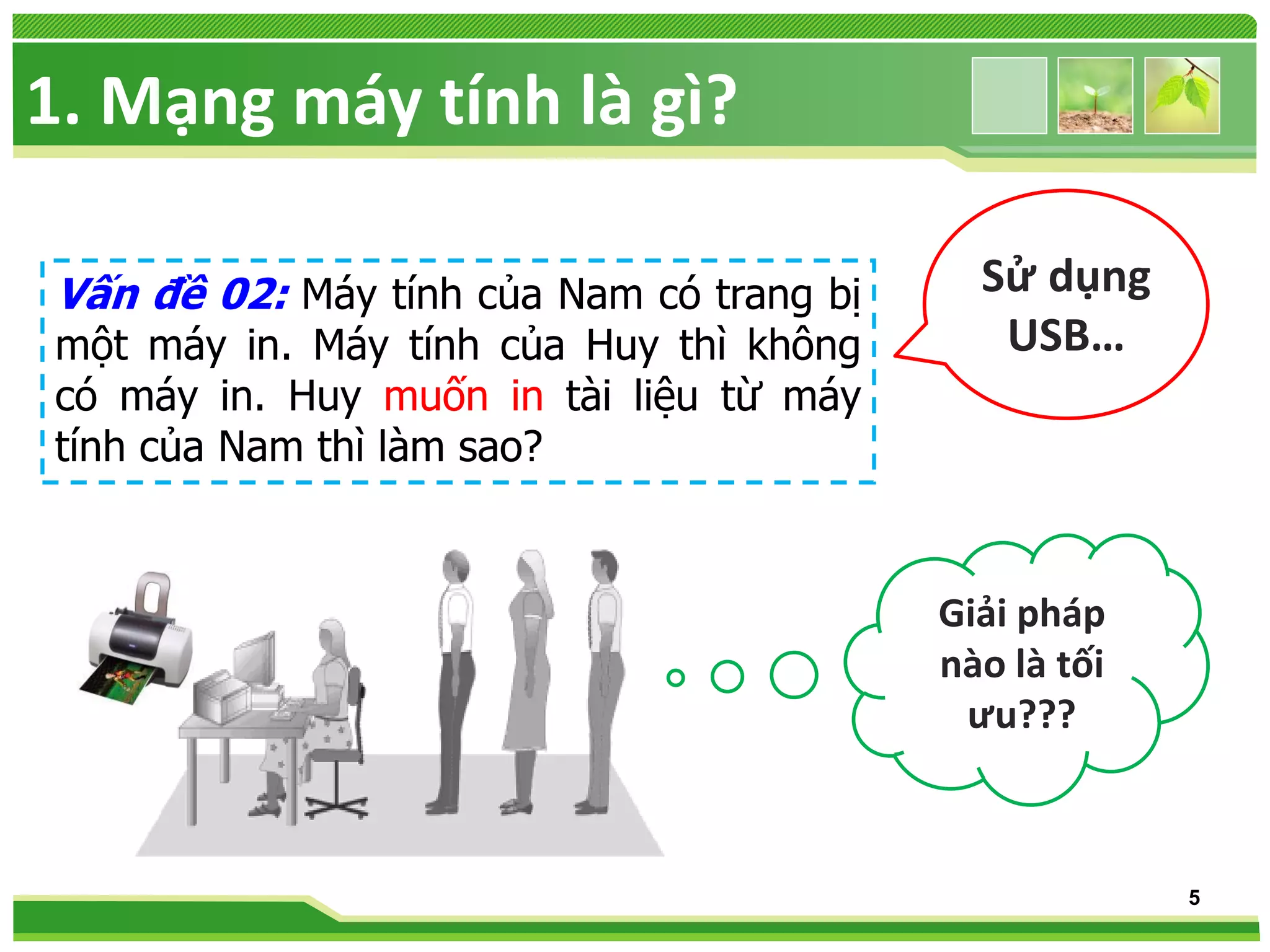

5. 1. Mạng máy tính là gì?
Vấn đề 02: Máy tính của Nam có trang bị
một máy in. Máy tính của Huy thì không
có máy in. Huy muốn in tài liệu từ máy
tính của Nam thì làm sao?
Sử dụng
USB…
Giải pháp
nào là tối
ưu???
5

6. 1. Mạng máy tính là gì?

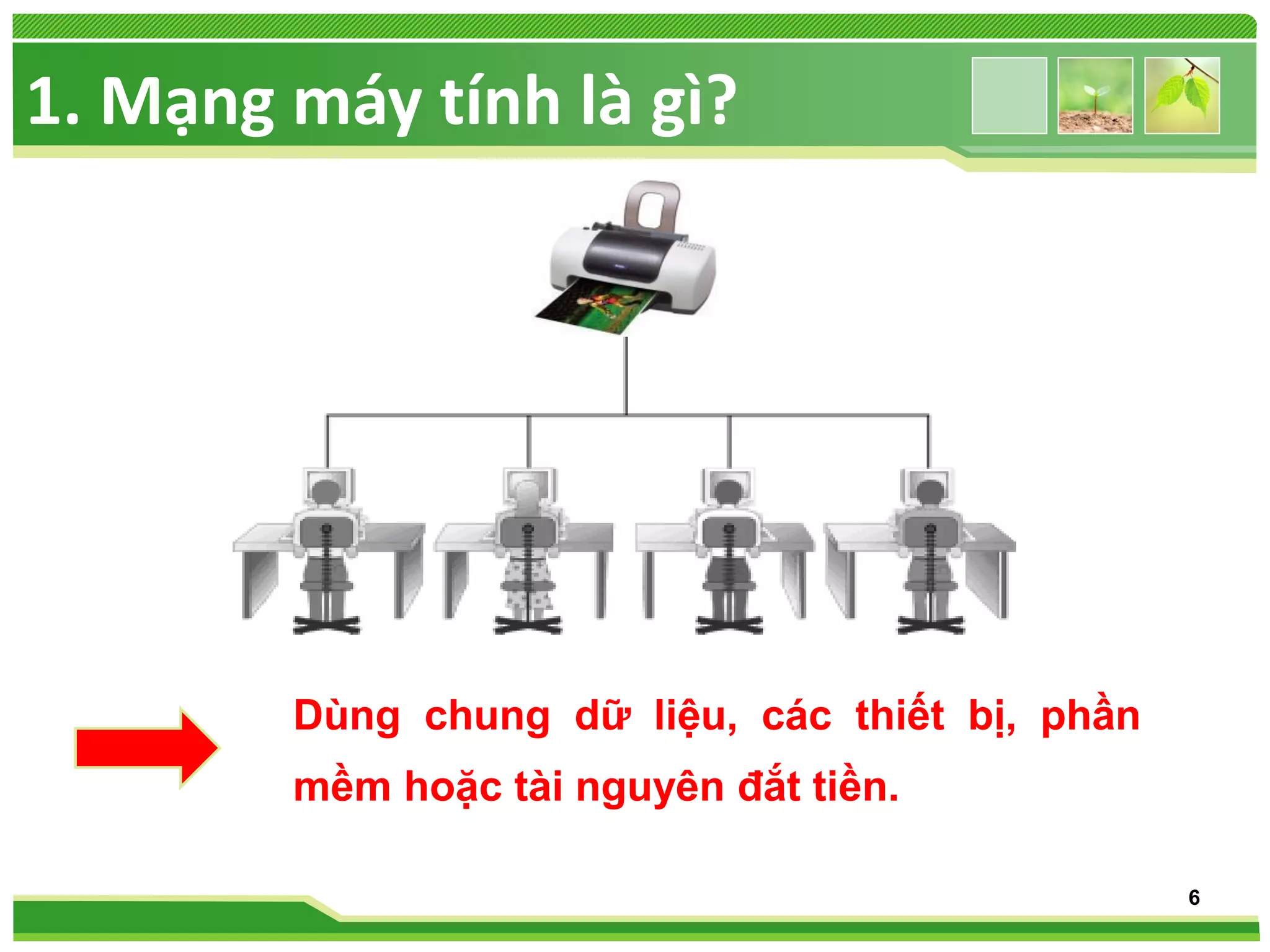

Dùng chung dữ liệu, các thiết bị, phần
mềm hoặc tài nguyên đắt tiền.
6

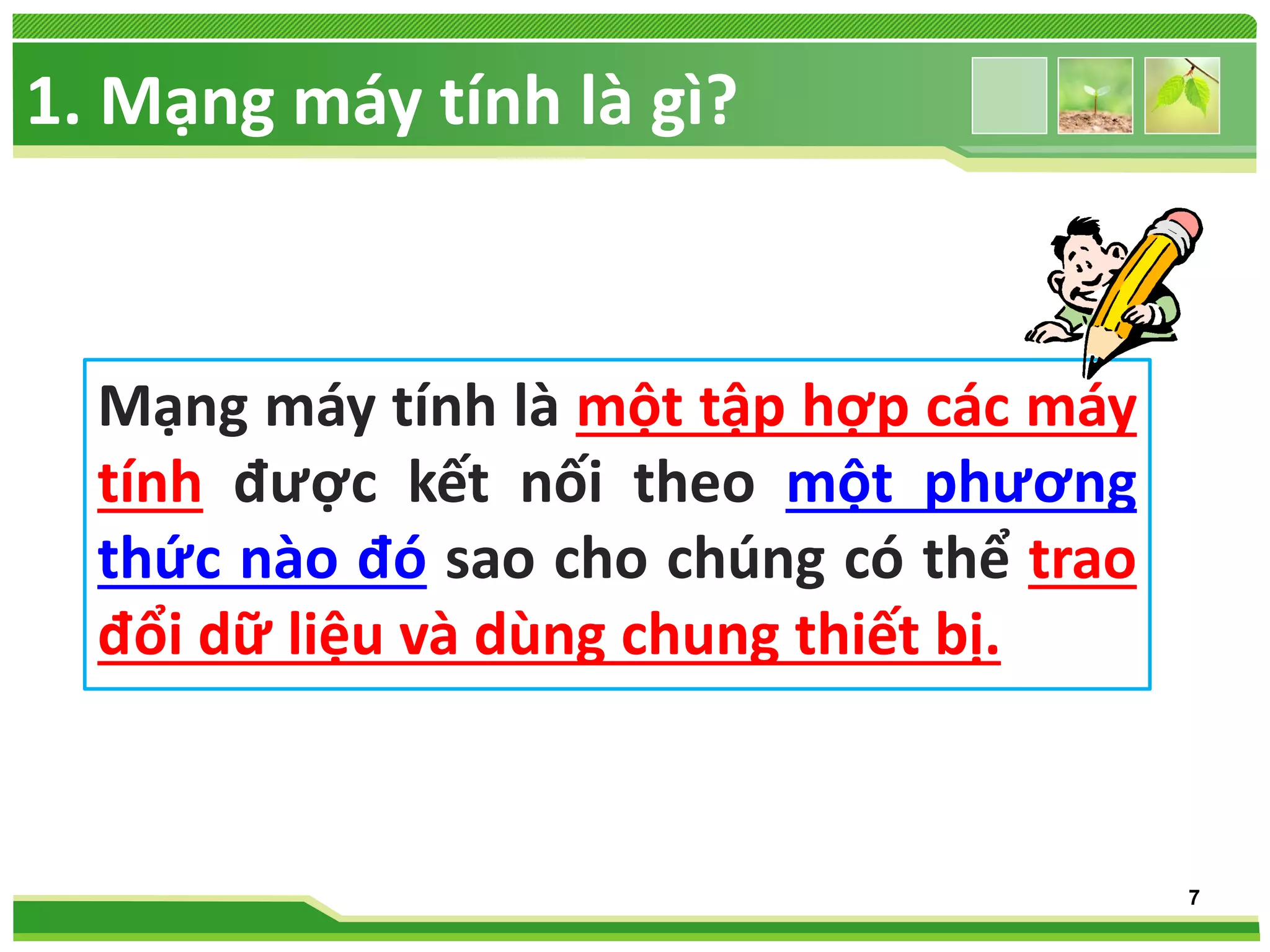

7. 1. Mạng máy tính là gì?
Mạng máy tính là một tập hợp các máy
tính được kết nối theo một phương
thức nào đó sao cho chúng có thể trao
đổi dữ liệu và dùng chung thiết bị.
7

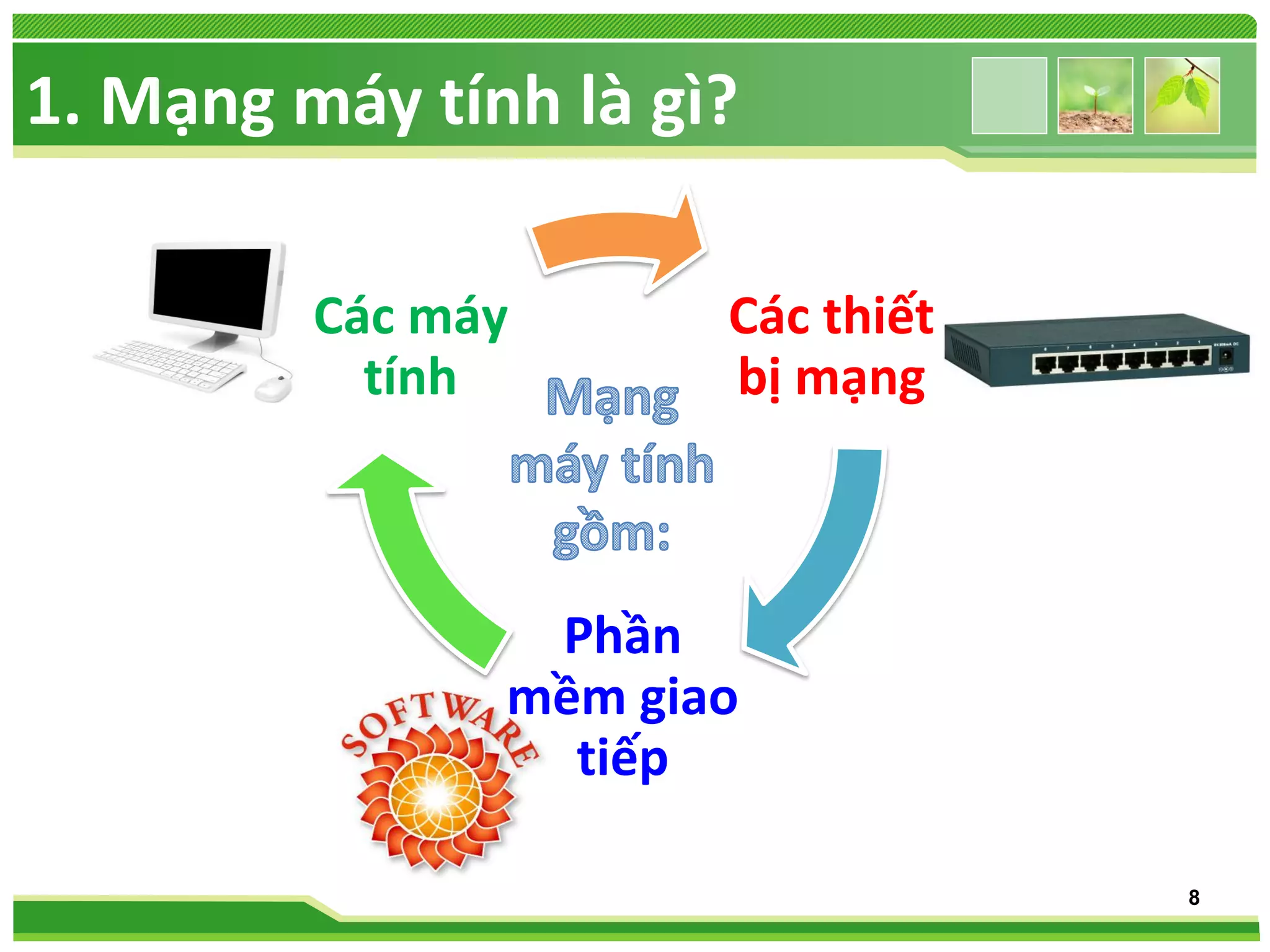

8. 1. Mạng máy tính là gì?
Các máy
tính
Các thiết
bị mạng
Phần
mềm giao
tiếp
8

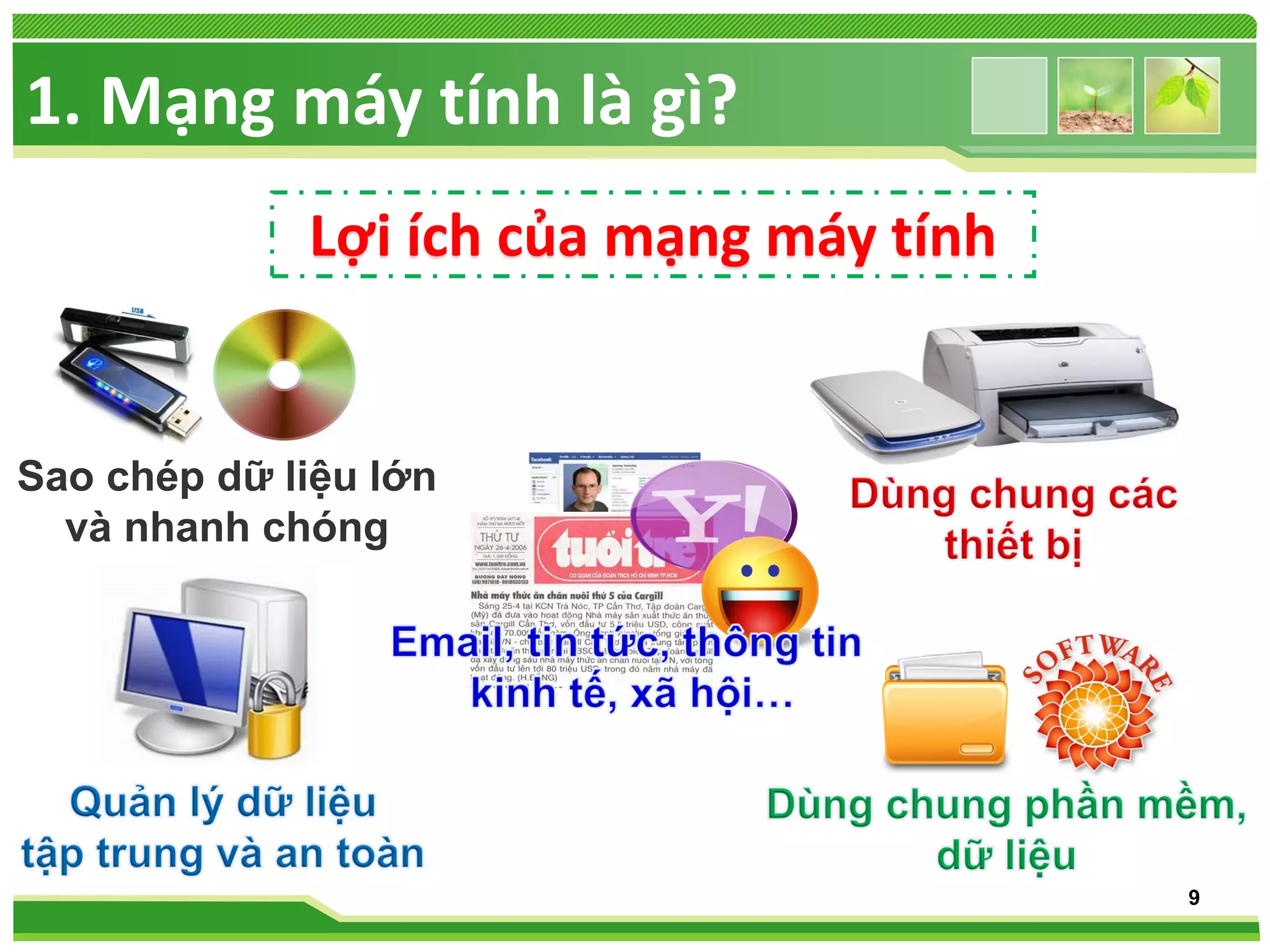

9. 1. Mạng máy tính là gì?
Lợi ích của mạng máy tính
Sao chép dữ liệu lớn
và nhanh chóng
9

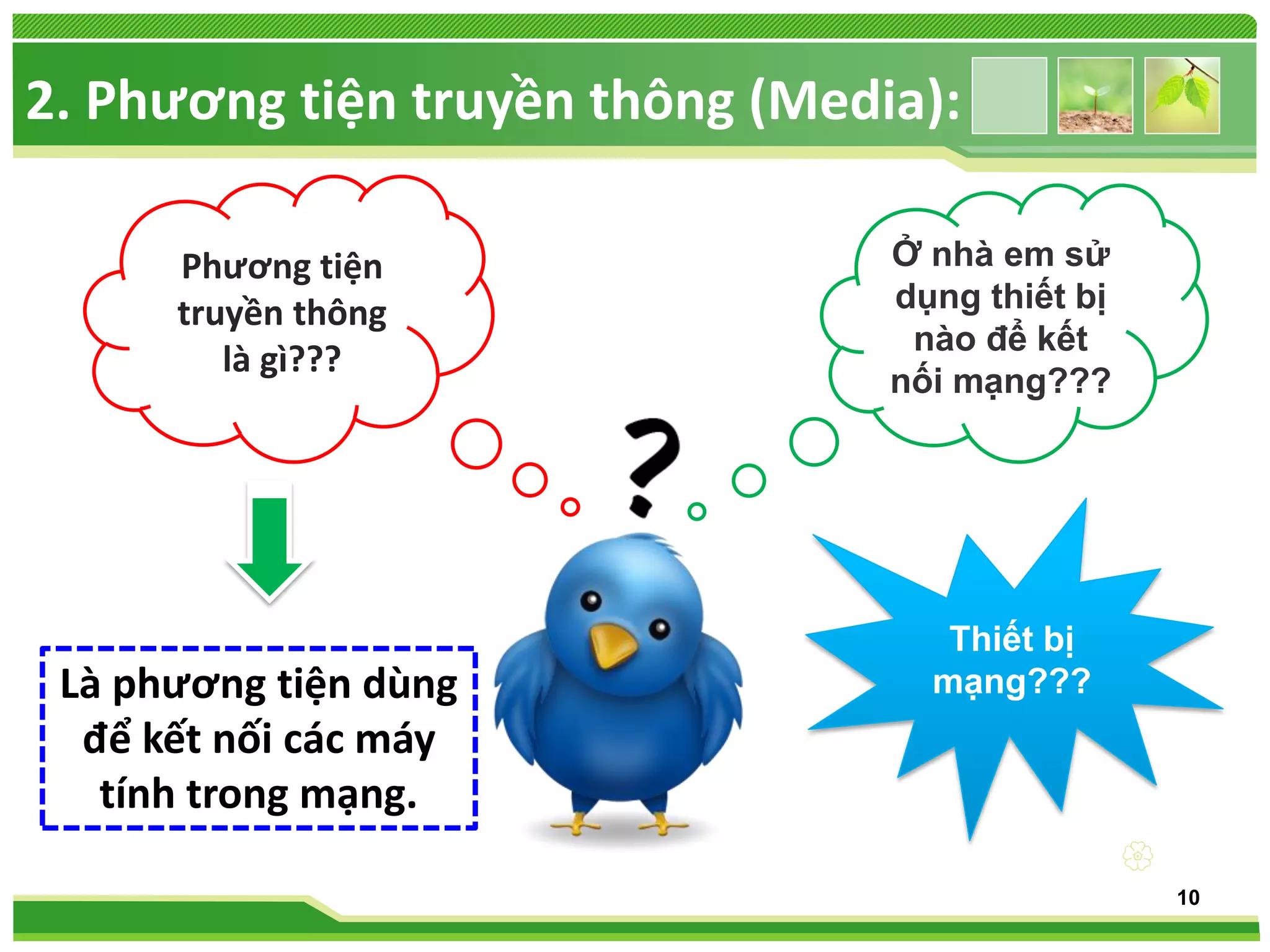

10. 2. Phương tiện truyền thông (Media):
Phương tiện
truyền thông
là gì???
Là phương tiện dùng
để kết nối các máy
tính trong mạng.
Ở nhà em sử
dụng thiết bị
nào để kết
nối mạng???
Thiết bị
mạng???

10

11. a. Kết nối có dây:

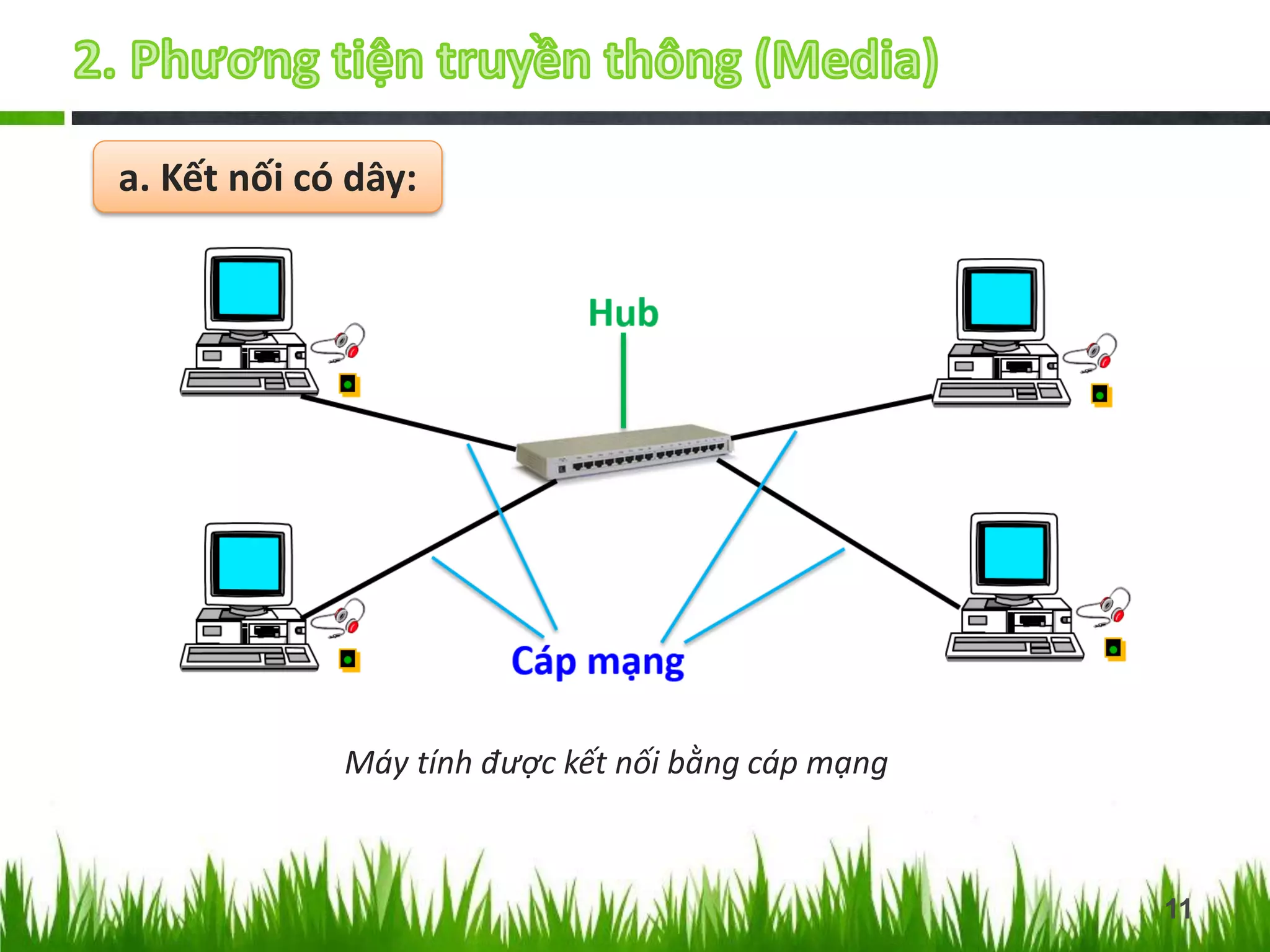

Máy tính được kết nối bằng cáp mạng
11

12. a. Kết nối có dây:

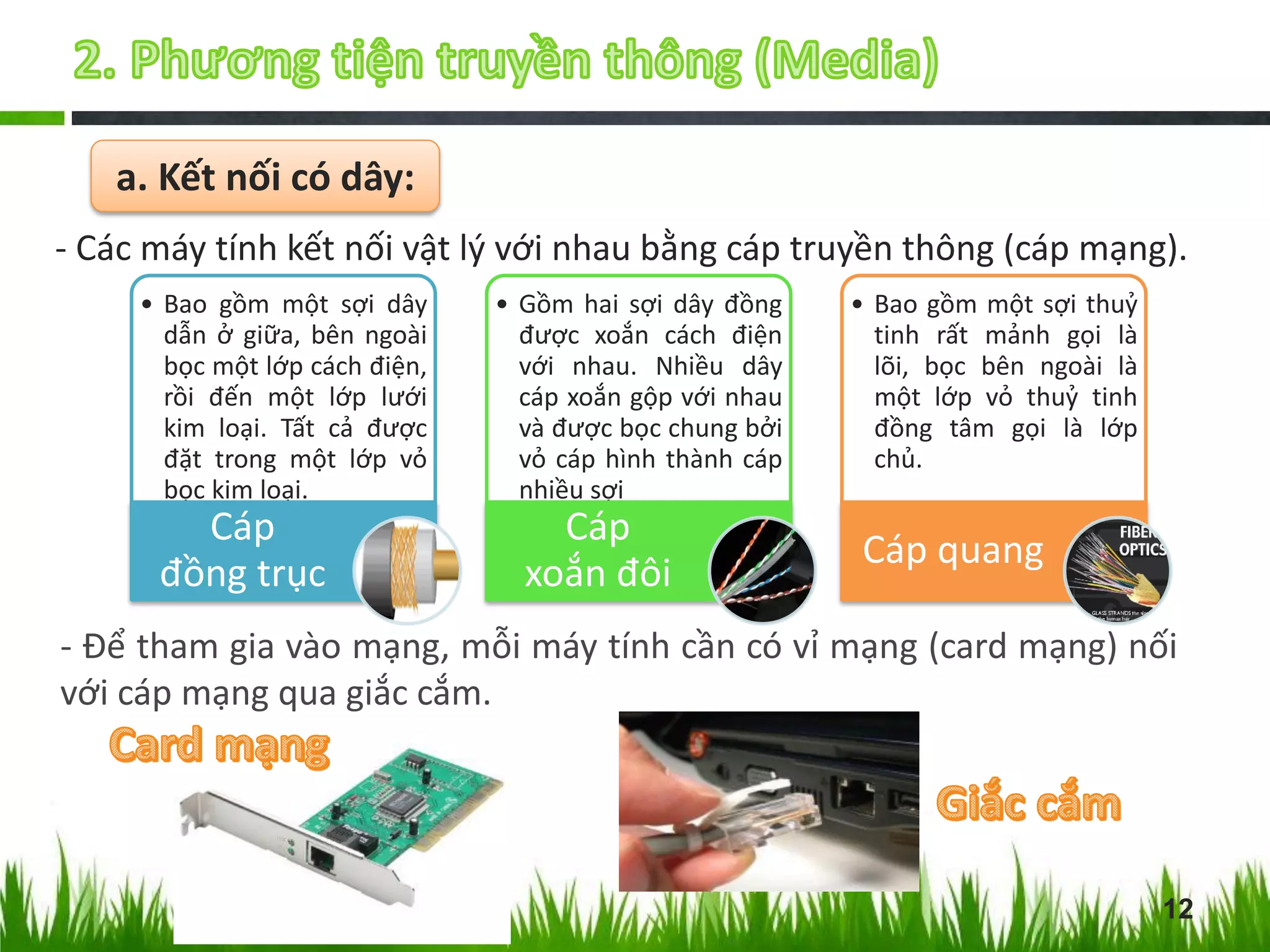

- Các máy tính kết nối vật lý với nhau bằng cáp truyền thông (cáp mạng).
• Bao gồm một sợi dây
dẫn ở giữa, bên ngoài
bọc một lớp cách điện,
rồi đến một lớp lưới
kim loại. Tất cả được
đặt trong một lớp vỏ
bọc kim loại.
Cáp
đồng trục
• Gồm hai sợi dây đồng
được xoắn cách điện
với nhau. Nhiều dây
cáp xoắn gộp với nhau
và được bọc chung bởi
vỏ cáp hình thành cáp
nhiều sợi
Cáp
xoắn đôi
• Bao gồm một sợi thuỷ
tinh rất mảnh gọi là
lõi, bọc bên ngoài là
một lớp vỏ thuỷ tinh
đồng tâm gọi là lớp
chủ.
Cáp quang
- Để tham gia vào mạng, mỗi máy tính cần có vỉ mạng (card mạng) nối
với cáp mạng qua giắc cắm.
12

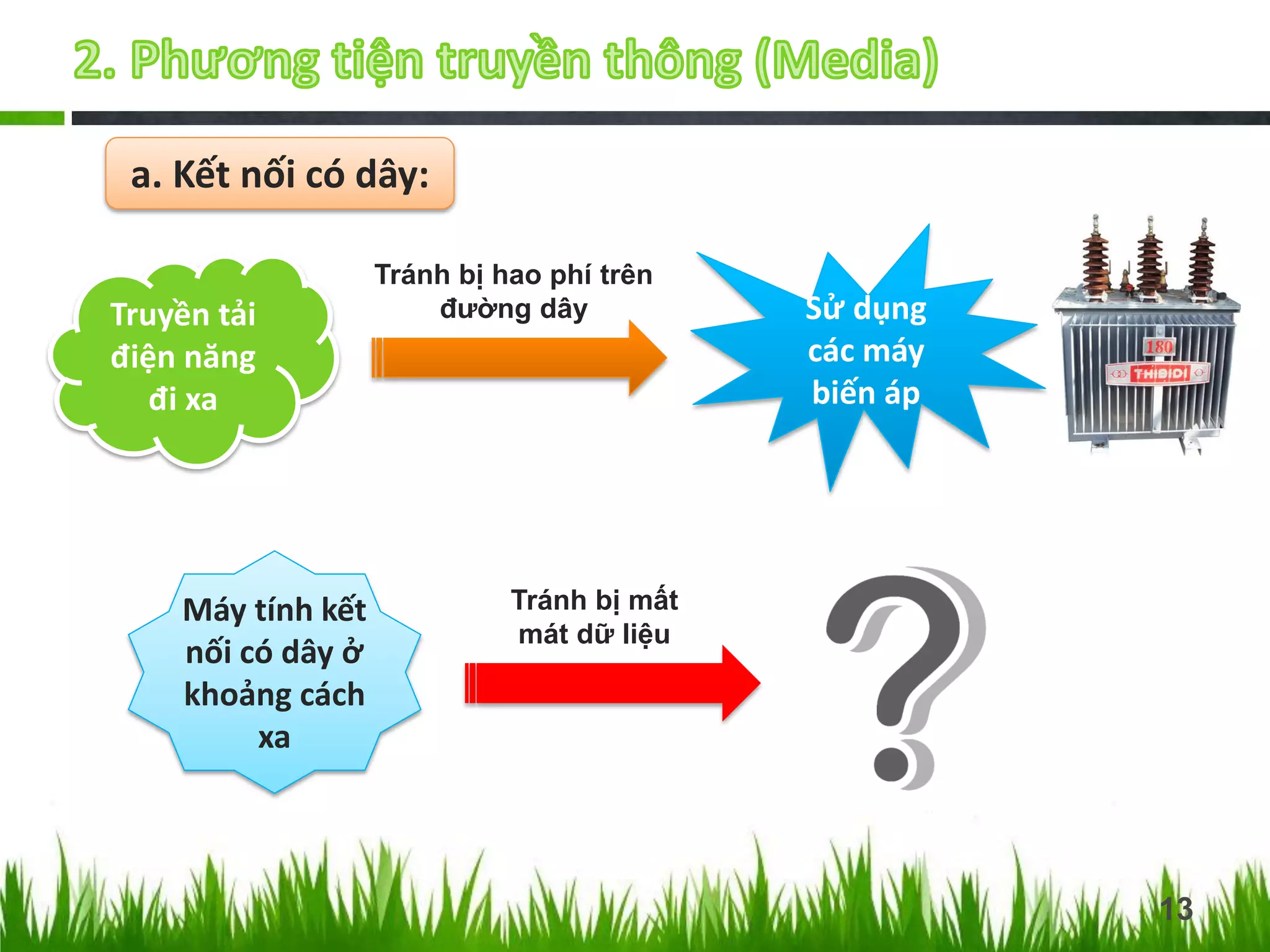

13. a. Kết nối có dây:
Truyền tải
điện năng
đi xa
Máy tính kết
nối có dây ở
khoảng cách
xa
Tránh bị hao phí trên
đường dây
Sử dụng
các máy
biến áp
Tránh bị mất
mát dữ liệu
13

14. a. Kết nối có dây:

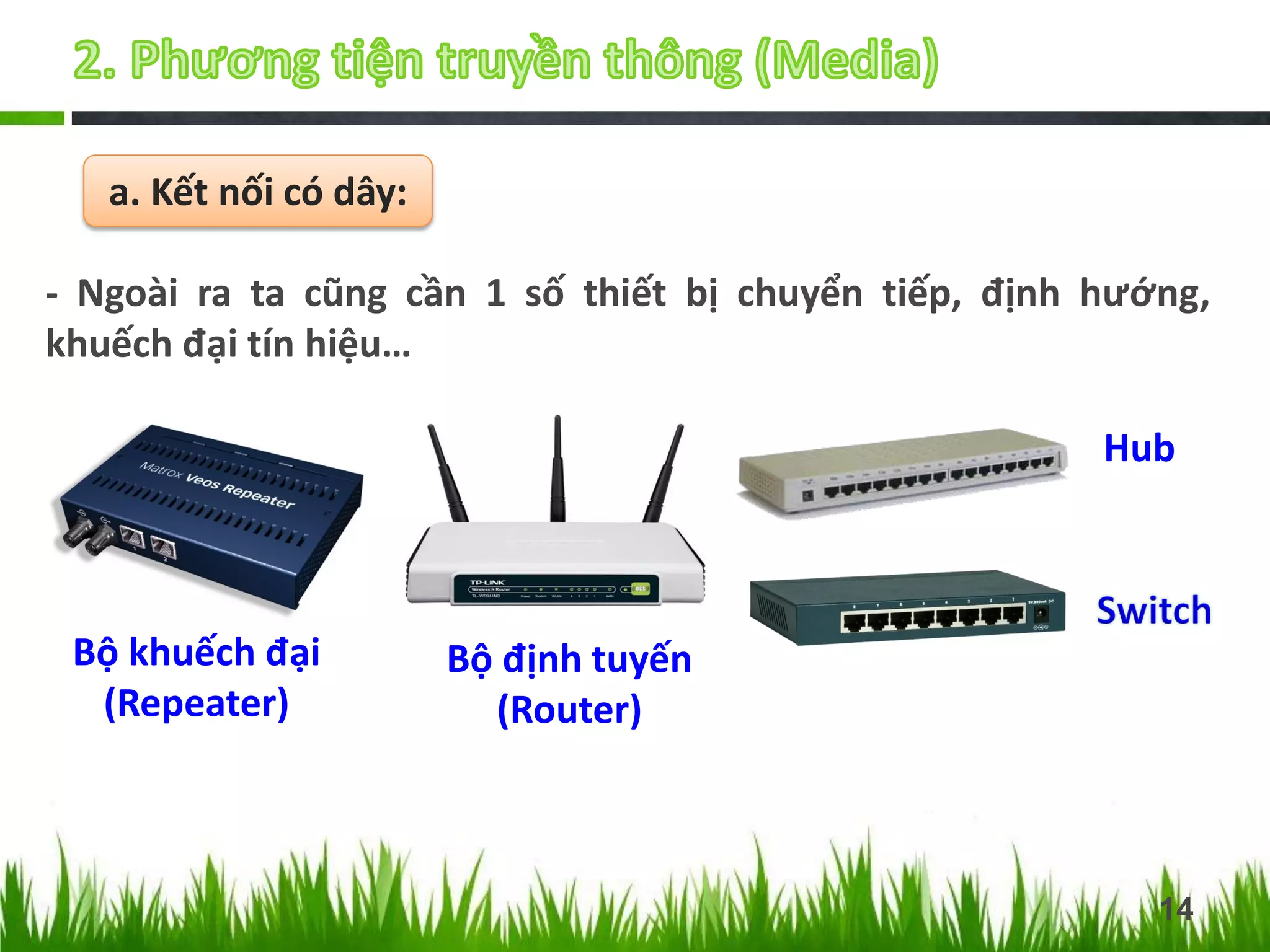

- Ngoài ra ta cũng cần 1 số thiết bị chuyển tiếp, định hướng,
khuếch đại tín hiệu…
Hub
Bộ khuếch đại
(Repeater)
Bộ định tuyến
(Router)
14

15. a. Kết nối có dây:

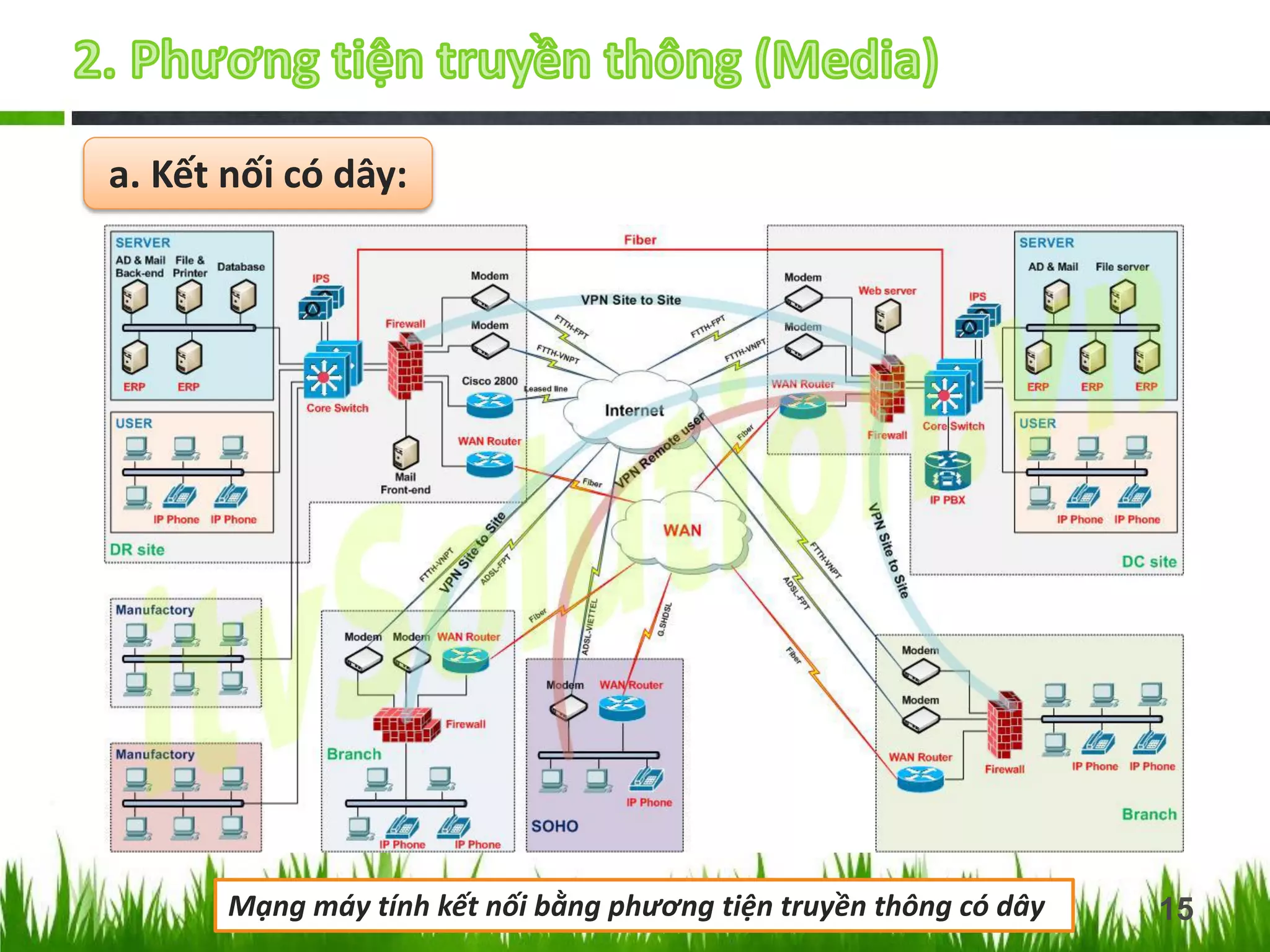

Mạng máy tính kết nối bằng phương tiện truyền thông có dây
15

16. a. Kết nối có dây:
Kiểu đường thẳng (Bus Topology)
Kiểu bố
trí máy
tính trong
mạng
Kiểu vòng (Ring Topology)
Kiểu hình sao (Star Topology)
16

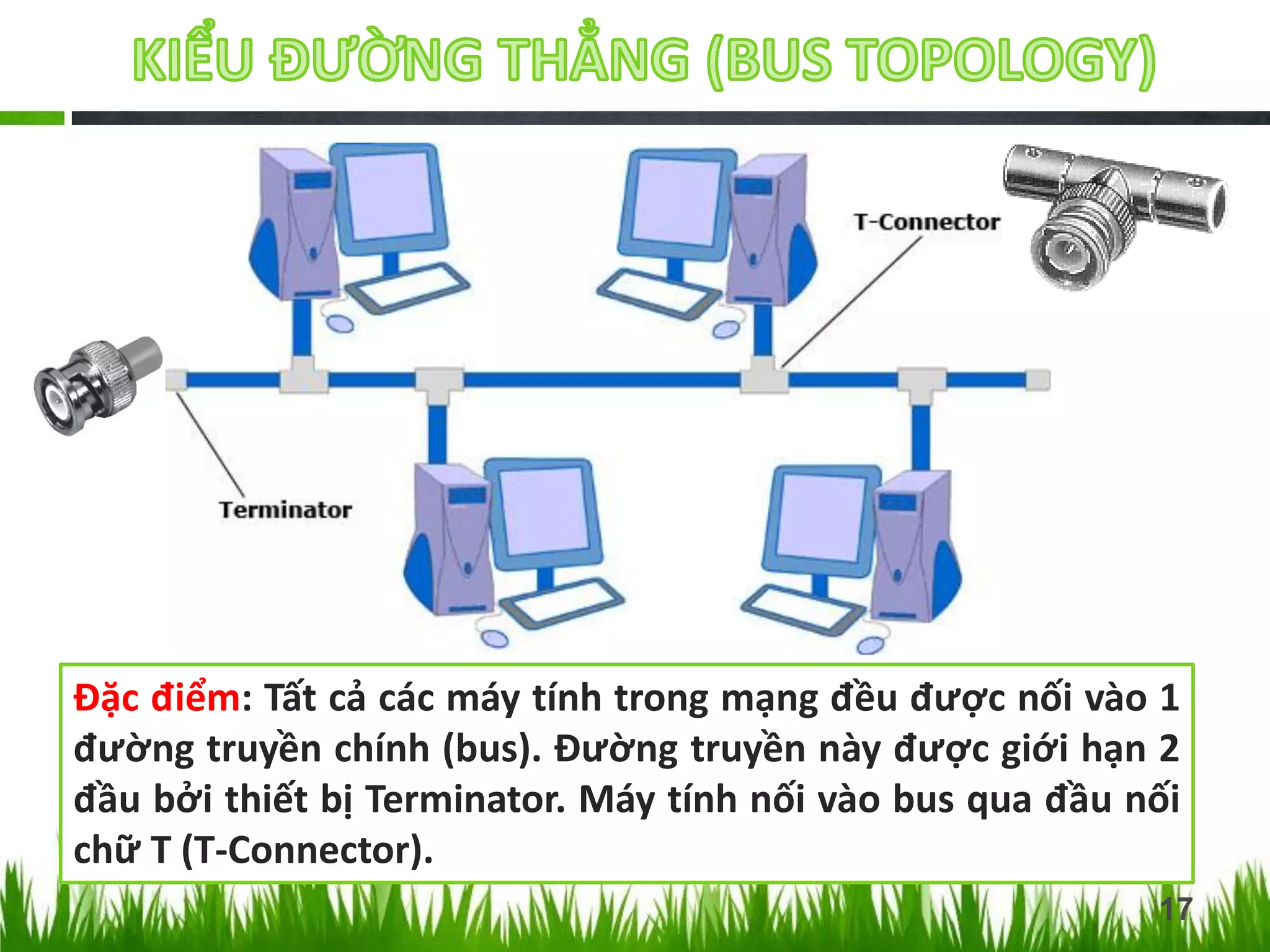

17. Đặc điểm: Tất cả các máy tính trong mạng đều được nối vào 1
đường truyền chính (bus). Đường truyền này được giới hạn 2
đầu bởi thiết bị Terminator. Máy tính nối vào bus qua đầu nối
chữ T (T-Connector).
17

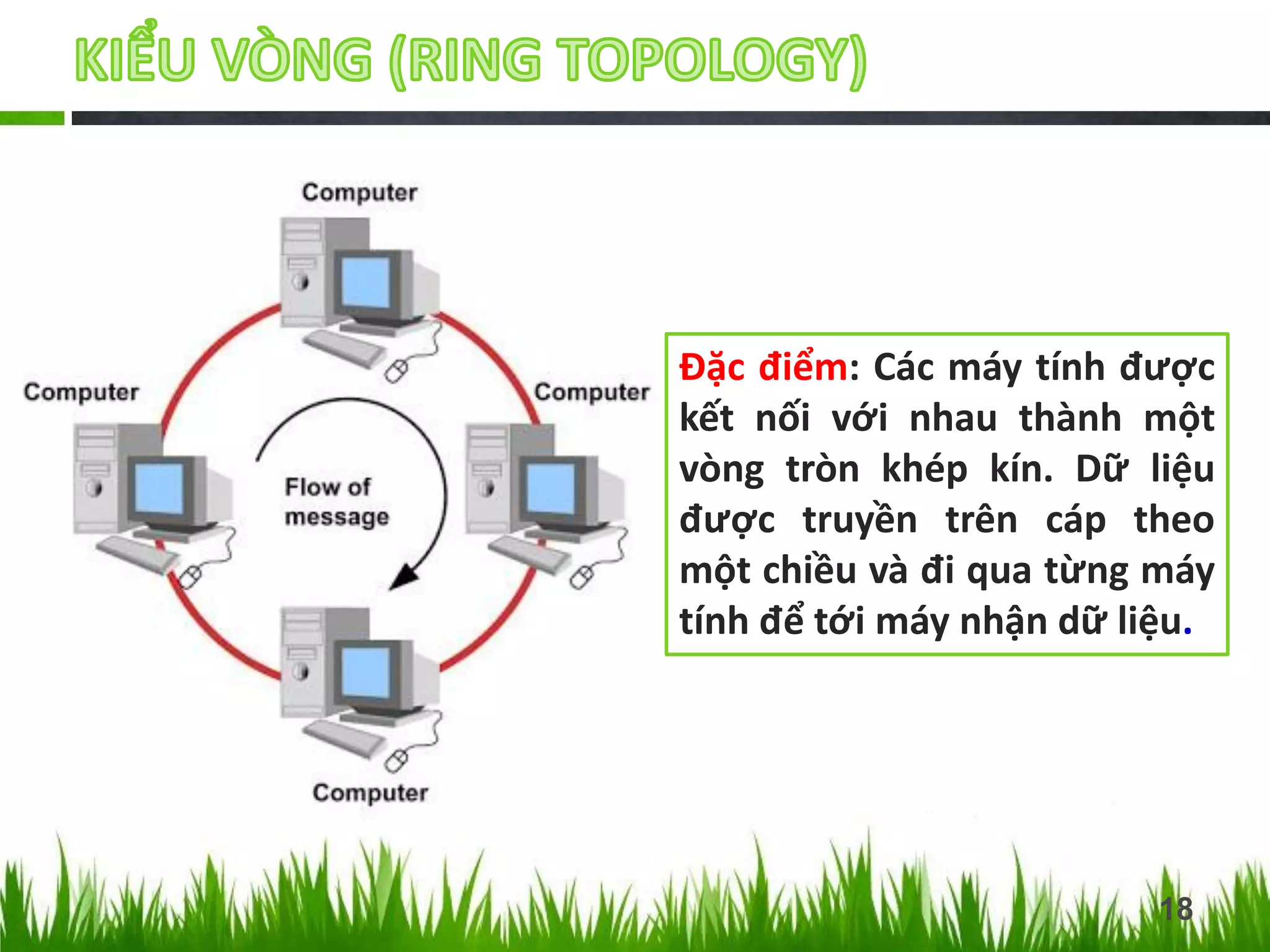

18. Đặc điểm: Các máy tính được
kết nối với nhau thành một
vòng tròn khép kín. Dữ liệu
được truyền trên cáp theo
một chiều và đi qua từng máy
tính để tới máy nhận dữ liệu.
18

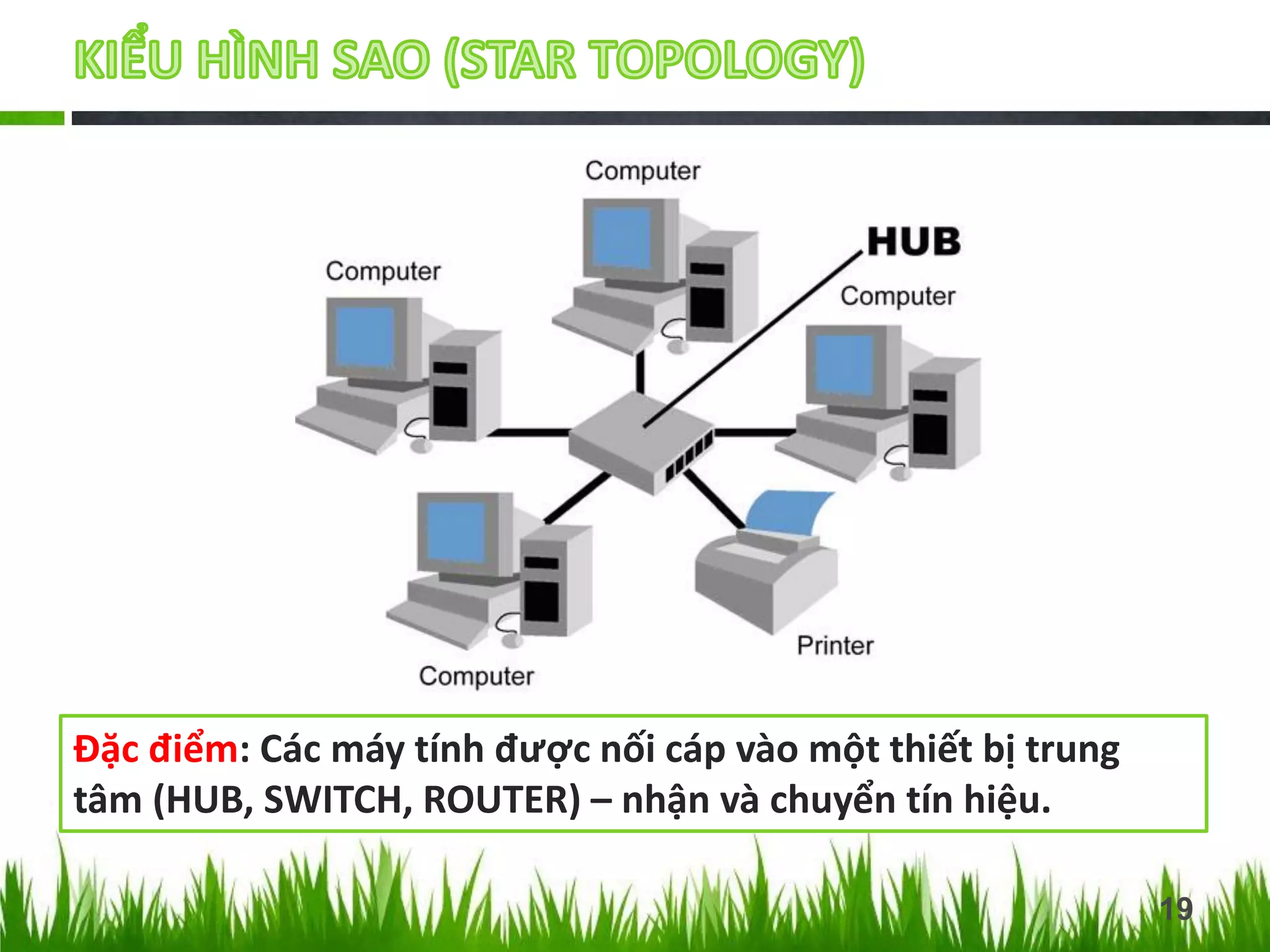

19. Đặc điểm: Các máy tính được nối cáp vào một thiết bị trung
tâm (HUB, SWITCH, ROUTER) – nhận và chuyển tín hiệu.
19

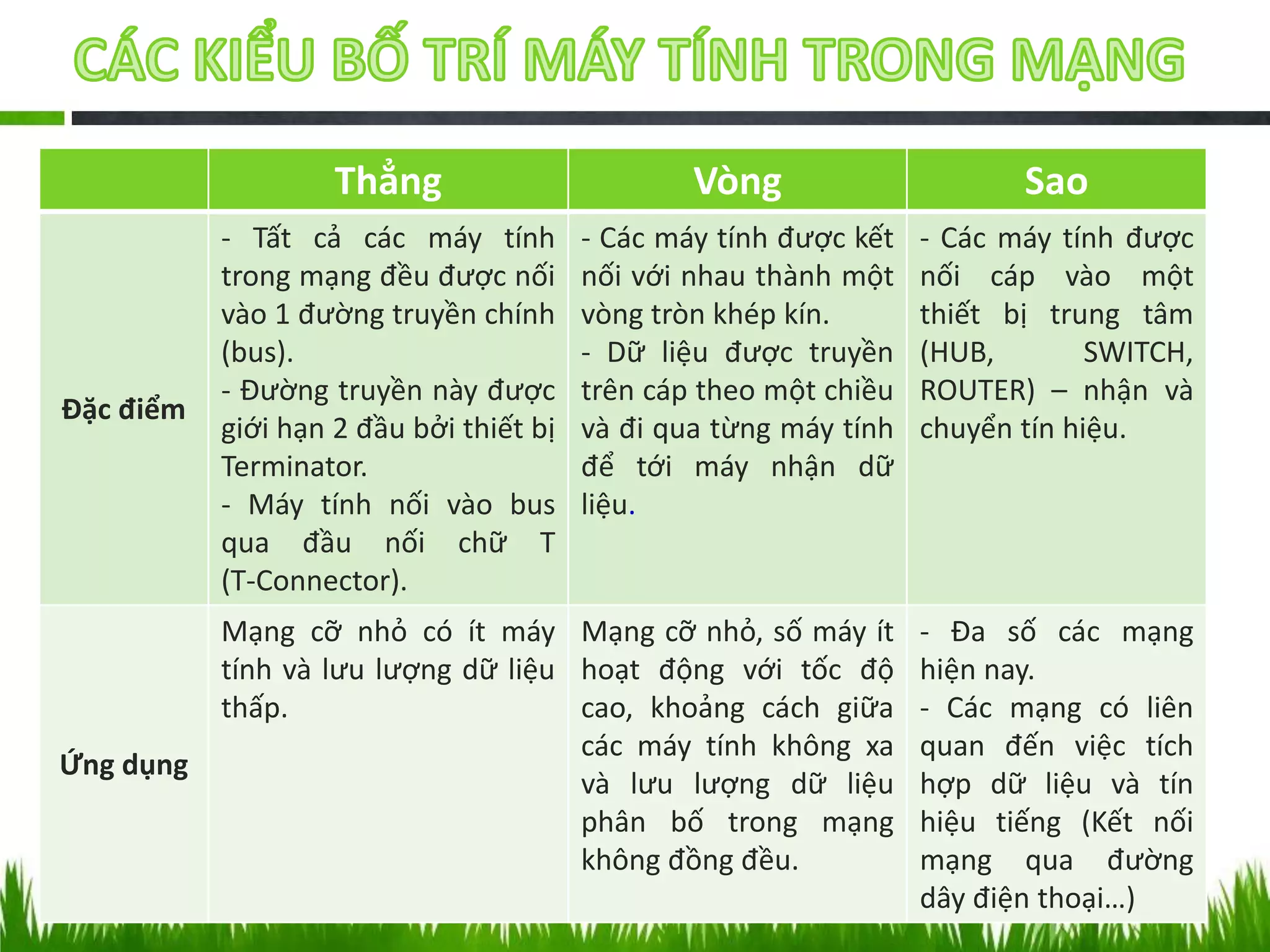

20. Thẳng
Đặc điểm
Ứng dụng
Vòng
Sao
- Tất cả các máy tính
trong mạng đều được nối
vào 1 đường truyền chính
(bus).
- Đường truyền này được
giới hạn 2 đầu bởi thiết bị
Terminator.
- Máy tính nối vào bus
qua đầu nối chữ T
(T-Connector).
- Các máy tính được kết
nối với nhau thành một
vòng tròn khép kín.
- Dữ liệu được truyền
trên cáp theo một chiều
và đi qua từng máy tính
để tới máy nhận dữ
liệu.
- Các máy tính được
nối cáp vào một
thiết bị trung tâm
(HUB,
SWITCH,
ROUTER) – nhận và
chuyển tín hiệu.
Mạng cỡ nhỏ có ít máy Mạng cỡ nhỏ, số máy ít
tính và lưu lượng dữ liệu hoạt động với tốc độ
thấp.
cao, khoảng cách giữa
các máy tính không xa
và lưu lượng dữ liệu
phân bố trong mạng
không đồng đều.
- Đa số các mạng
hiện nay.
- Các mạng có liên
quan đến việc tích
hợp dữ liệu và tín
hiệu tiếng (Kết nối
mạng qua đường
dây điện thoại…) 20

21. Thẳng
Vòng

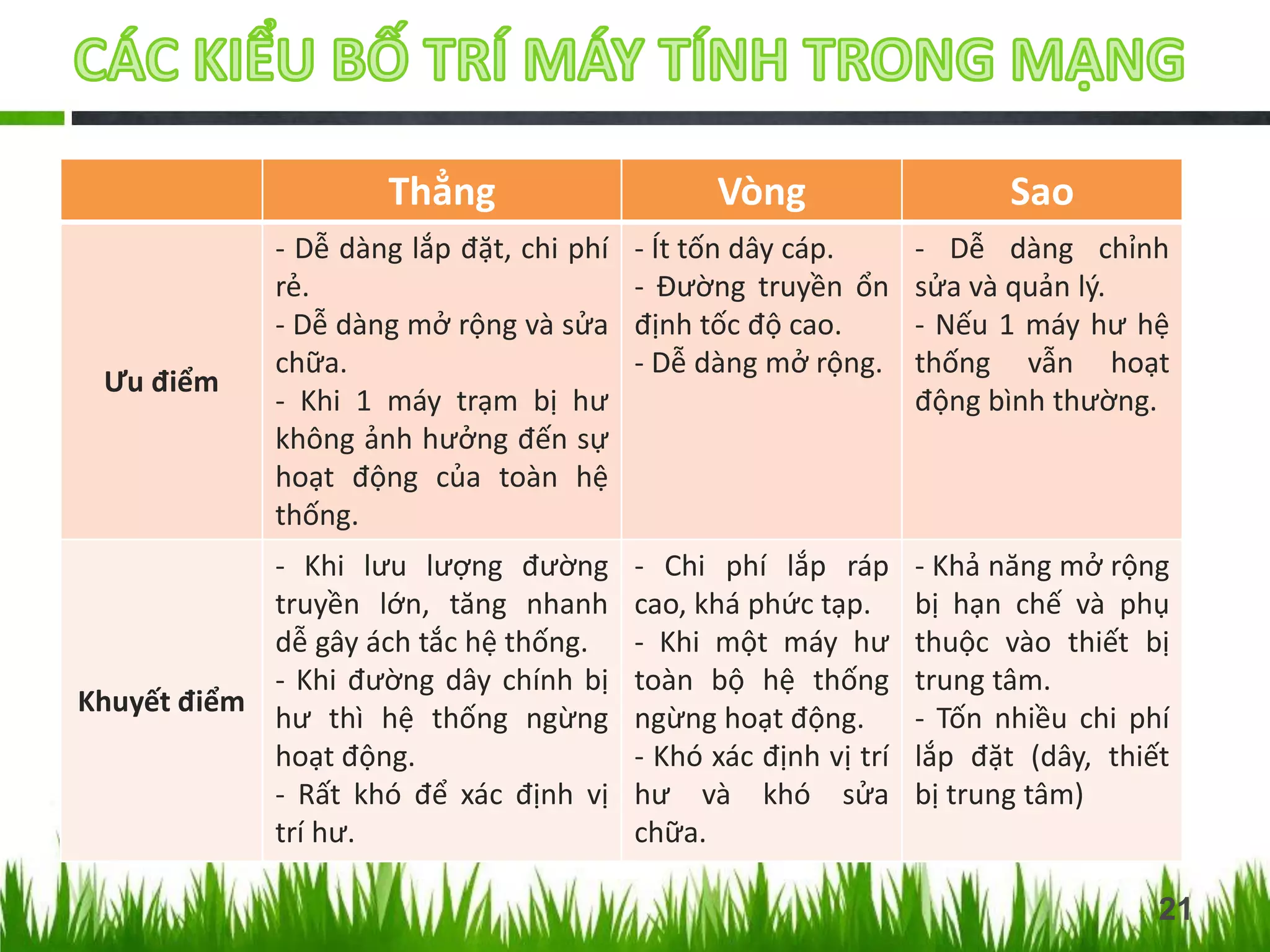

Sao
- Dễ dàng lắp đặt, chi phí
rẻ.
- Dễ dàng mở rộng và sửa
chữa.
- Khi 1 máy trạm bị hư
không ảnh hưởng đến sự
hoạt động của toàn hệ
thống.
- Ít tốn dây cáp.
- Đường truyền ổn
định tốc độ cao.
- Dễ dàng mở rộng.
- Dễ dàng chỉnh
sửa và quản lý.
- Nếu 1 máy hư hệ
thống vẫn hoạt
động bình thường.
- Khi lưu lượng đường
truyền lớn, tăng nhanh
dễ gây ách tắc hệ thống.
- Khi đường dây chính bị
Khuyết điểm
hư thì hệ thống ngừng
hoạt động.
- Rất khó để xác định vị
trí hư.
- Chi phí lắp ráp
cao, khá phức tạp.
- Khi một máy hư
toàn bộ hệ thống
ngừng hoạt động.
- Khó xác định vị trí
hư và khó sửa
chữa.
- Khả năng mở rộng
bị hạn chế và phụ
thuộc vào thiết bị
trung tâm.
- Tốn nhiều chi phí
lắp đặt (dây, thiết
bị trung tâm)
Ưu điểm
21

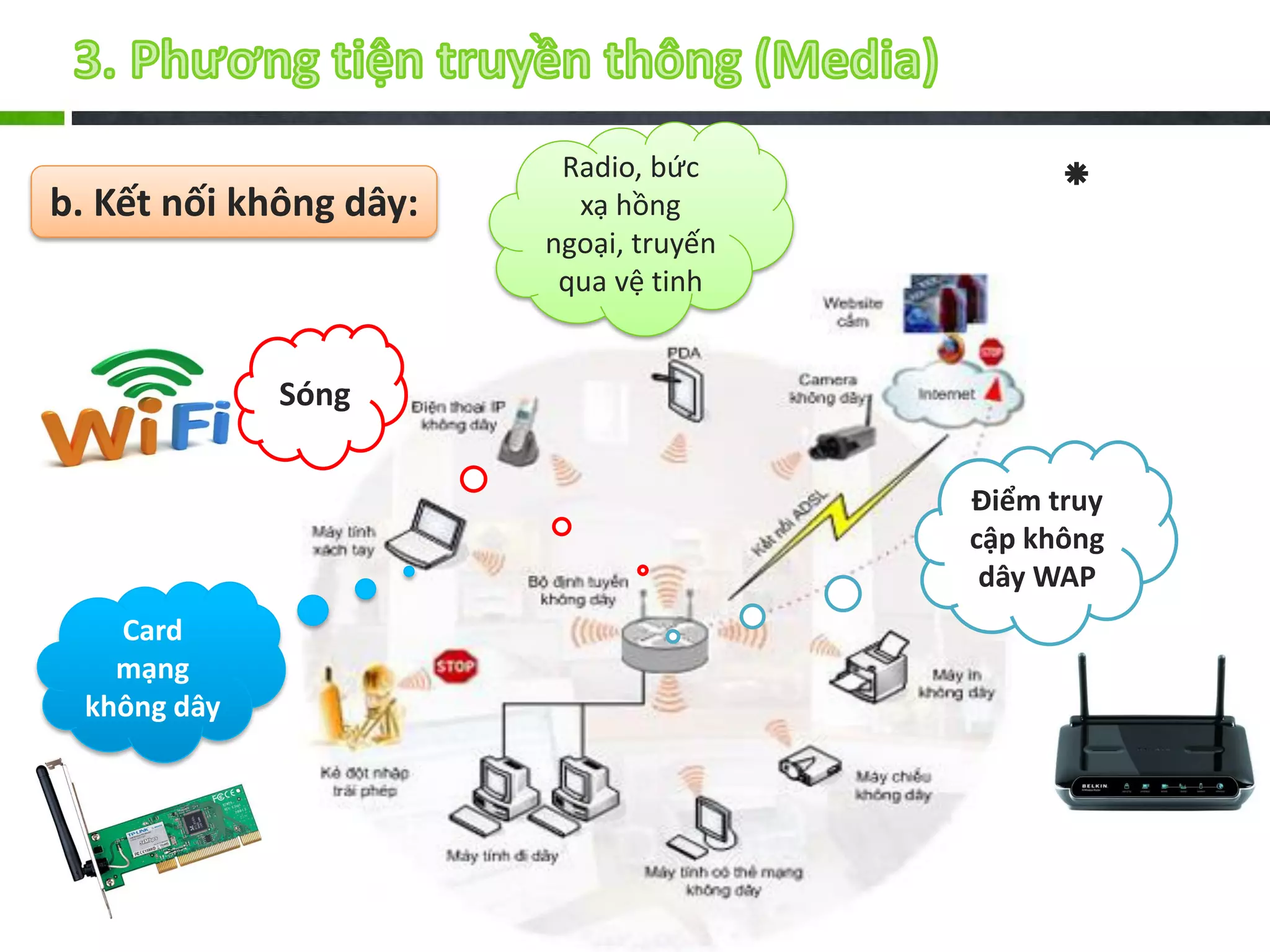

22. b. Kết nối không dây:
Radio, bức
xạ hồng
ngoại, truyến
qua vệ tinh

Sóng
Điểm truy
cập không
dây WAP
Card
mạng
không dây

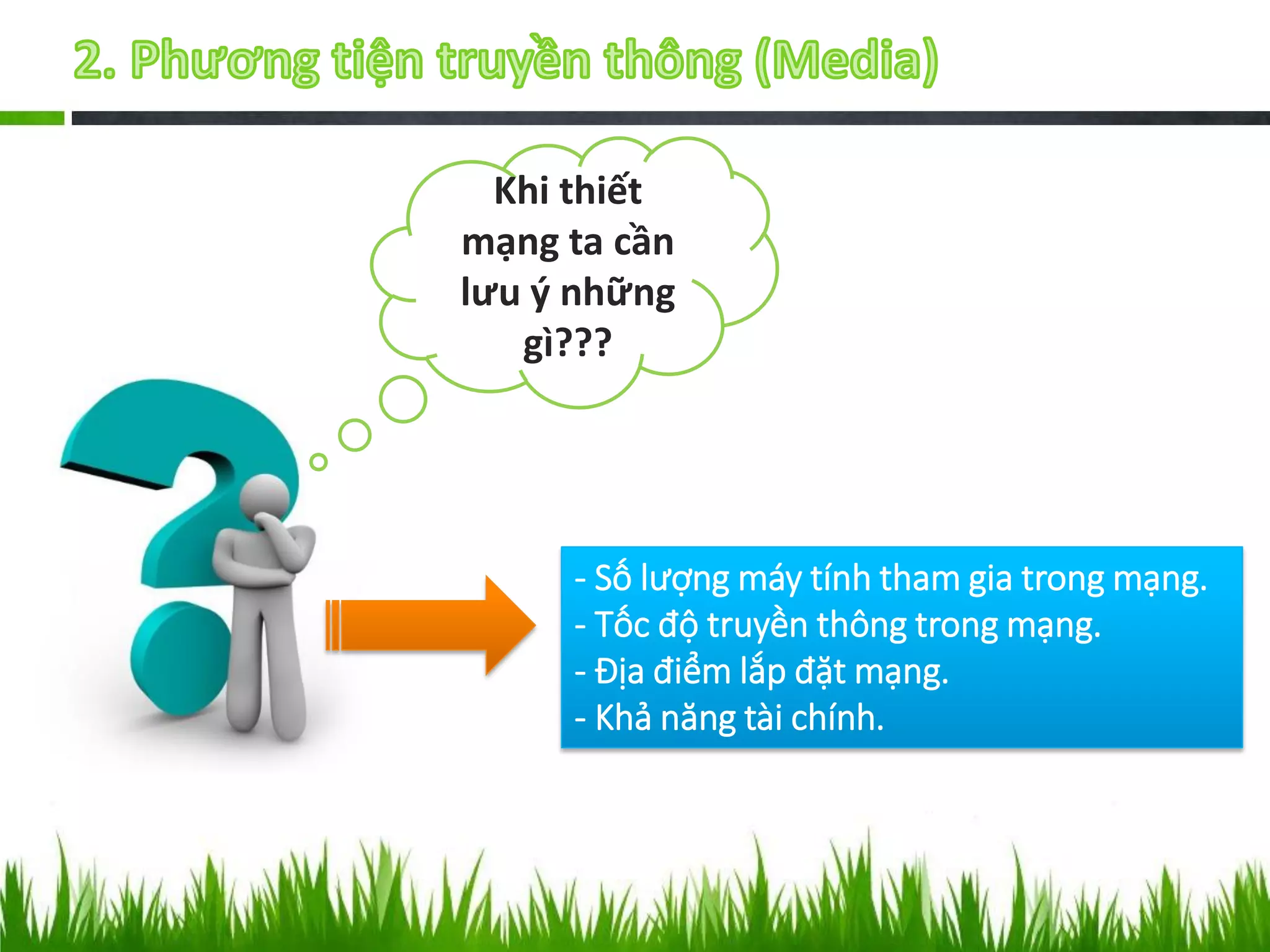

23. Khi thiết
mạng ta cần
lưu ý những
gì???
- Số lượng máy tính tham gia trong mạng.
- Tốc độ truyền thông trong mạng.
- Địa điểm lắp đặt mạng.
- Khả năng tài chính.

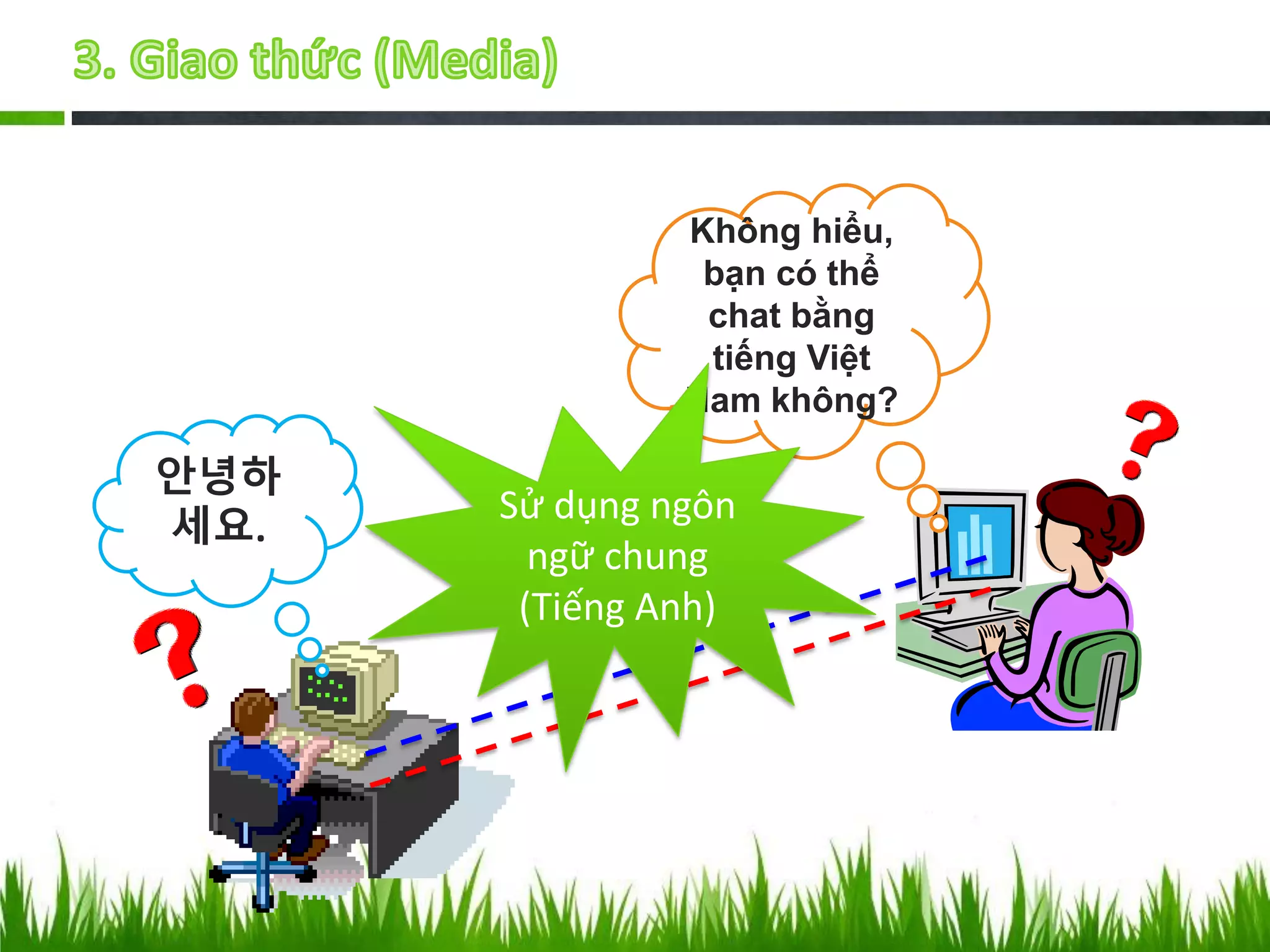

24. Không hiểu,
bạn có thể
chat bằng
tiếng Việt
Nam không?
안녕하
세요.
Sử dụng ngôn
ngữ chung
(Tiếng Anh)

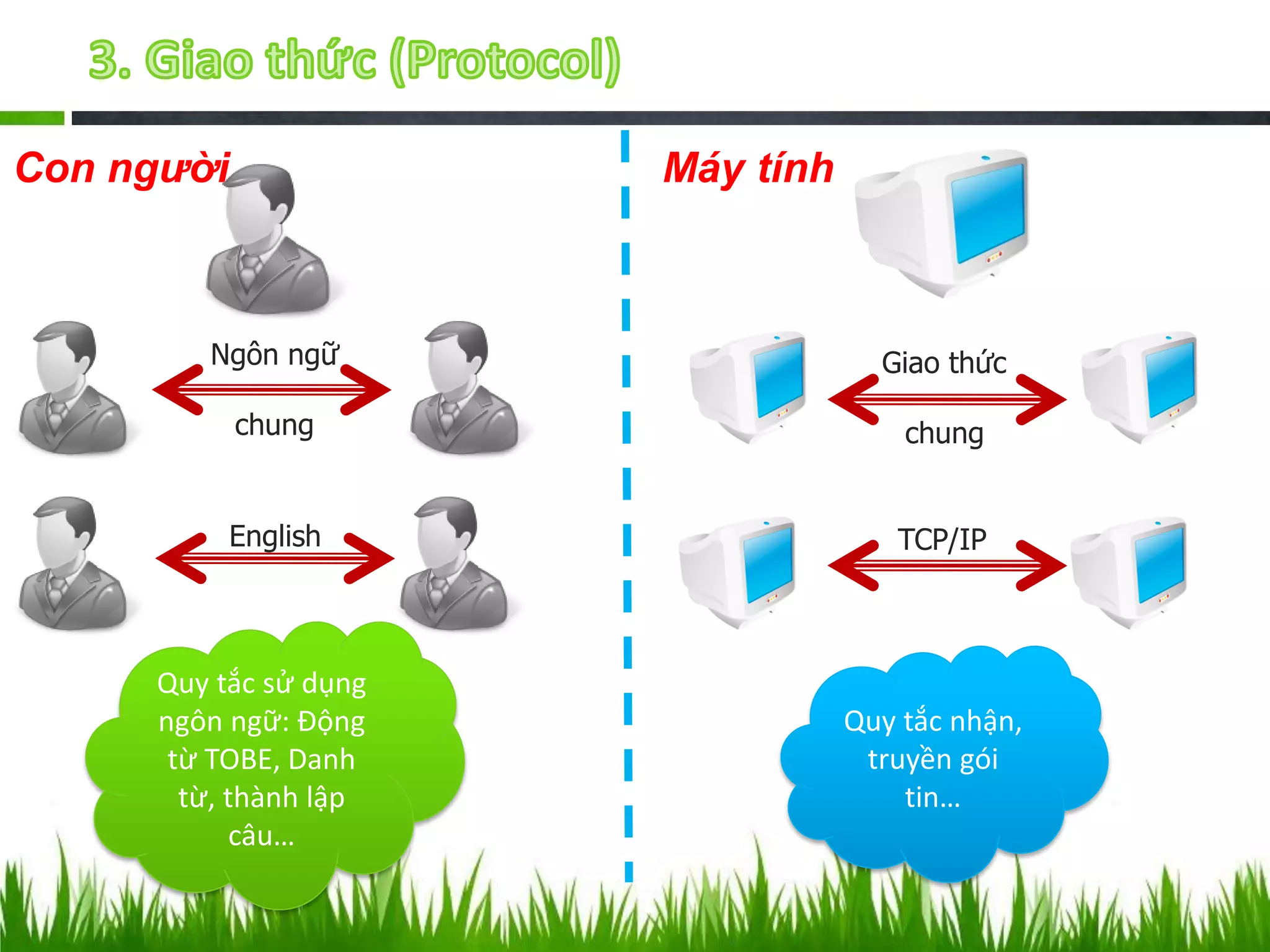

25. Con người
Máy tính
Ngôn ngữ
Giao thức
chung
chung
English
TCP/IP
Quy tắc sử dụng
ngôn ngữ: Động
từ TOBE, Danh
từ, thành lập
câu…
Quy tắc nhận,
truyền gói
tin…

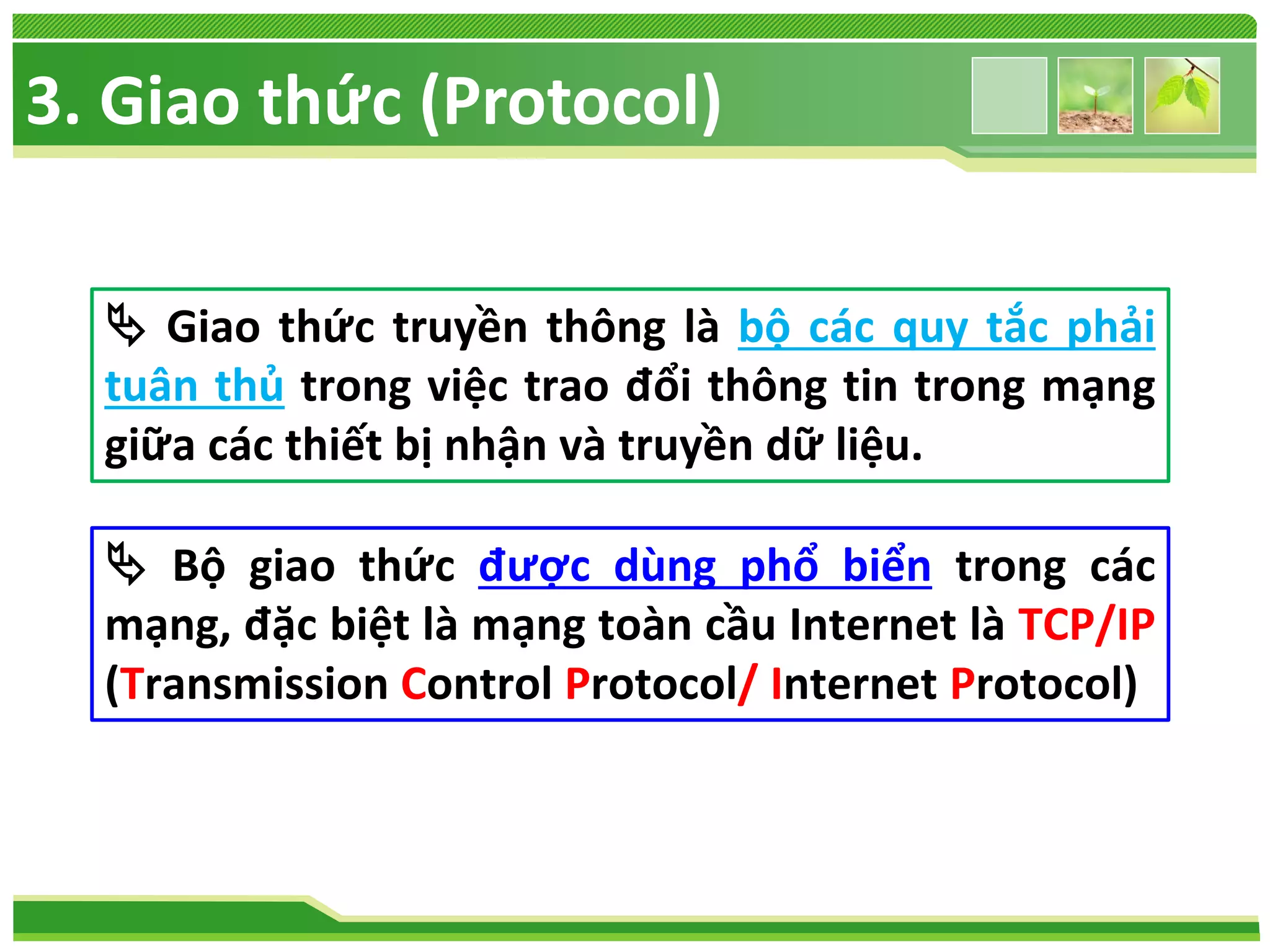

26. 3. Giao thức (Protocol)
 Giao thức truyền thông là bộ các quy tắc phải
tuân thủ trong việc trao đổi thông tin trong mạng
giữa các thiết bị nhận và truyền dữ liệu.
 Bộ giao thức được dùng phổ biển trong các
mạng, đặc biệt là mạng toàn cầu Internet là TCP/IP
(Transmission Control Protocol/ Internet Protocol)

27. Theo môi trường • Mạng có dây.
• Mạng không dây.
truyền thông
Theo góc độ
địa lý
Theo chức năng
• Mạng cục bộ (LAN).
• Mạng diện rộng (WAN).
• Mô hình ngang hang (Peer - To - Peer).
• Mô hình khách chủ (Client - Server).

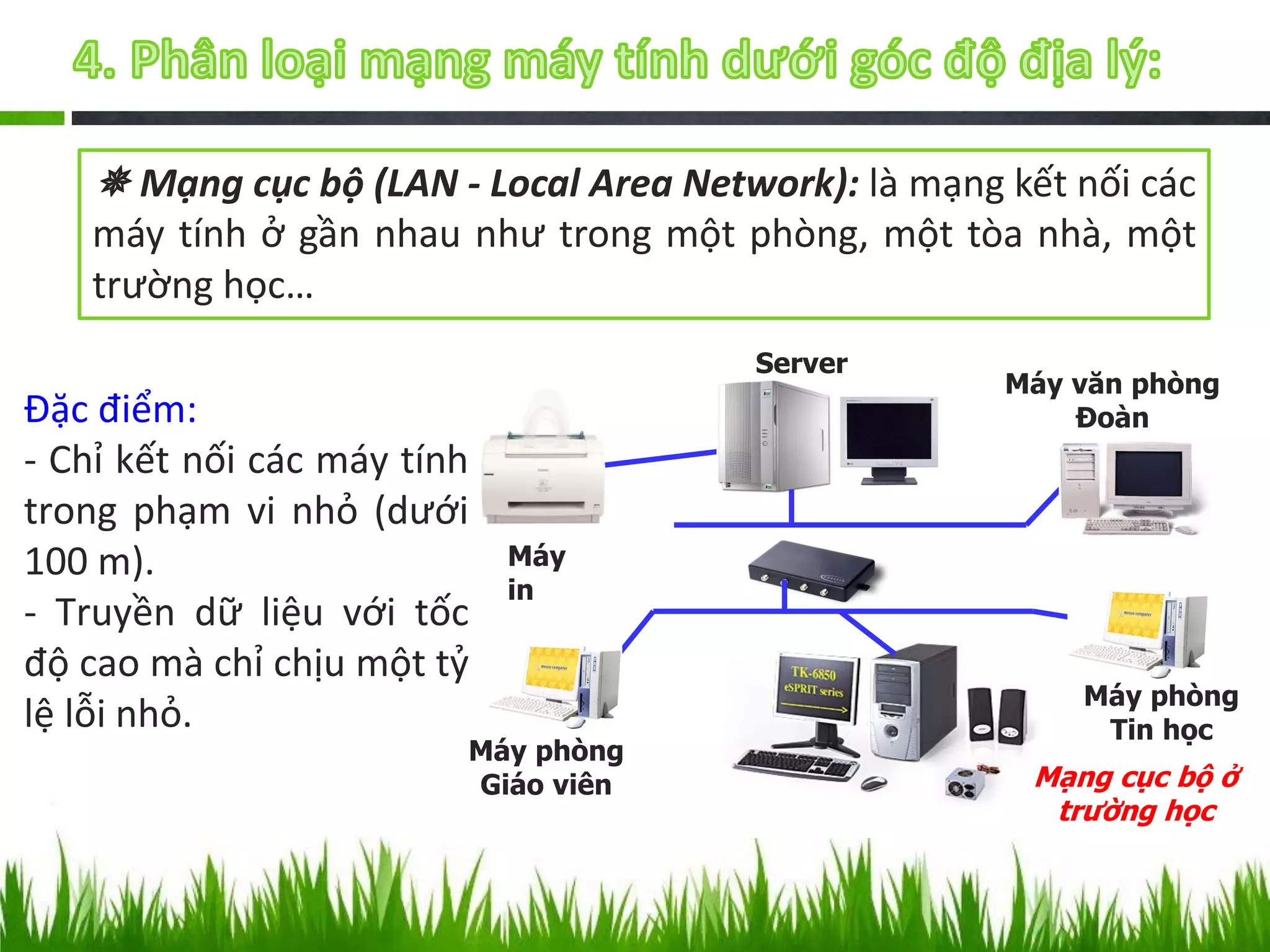

28.  Mạng cục bộ (LAN - Local Area Network): là mạng kết nối các
máy tính ở gần nhau như trong một phòng, một tòa nhà, một
trường học…
Server
Đặc điểm:
- Chỉ kết nối các máy tính
trong phạm vi nhỏ (dưới
100 m).
- Truyền dữ liệu với tốc
độ cao mà chỉ chịu một tỷ
lệ lỗi nhỏ.
Máy văn phòng
Đoàn
Máy
in
Máy phòng
Giáo viên
Máy phòng
Tin học
Mạng cục bộ ở
trường học

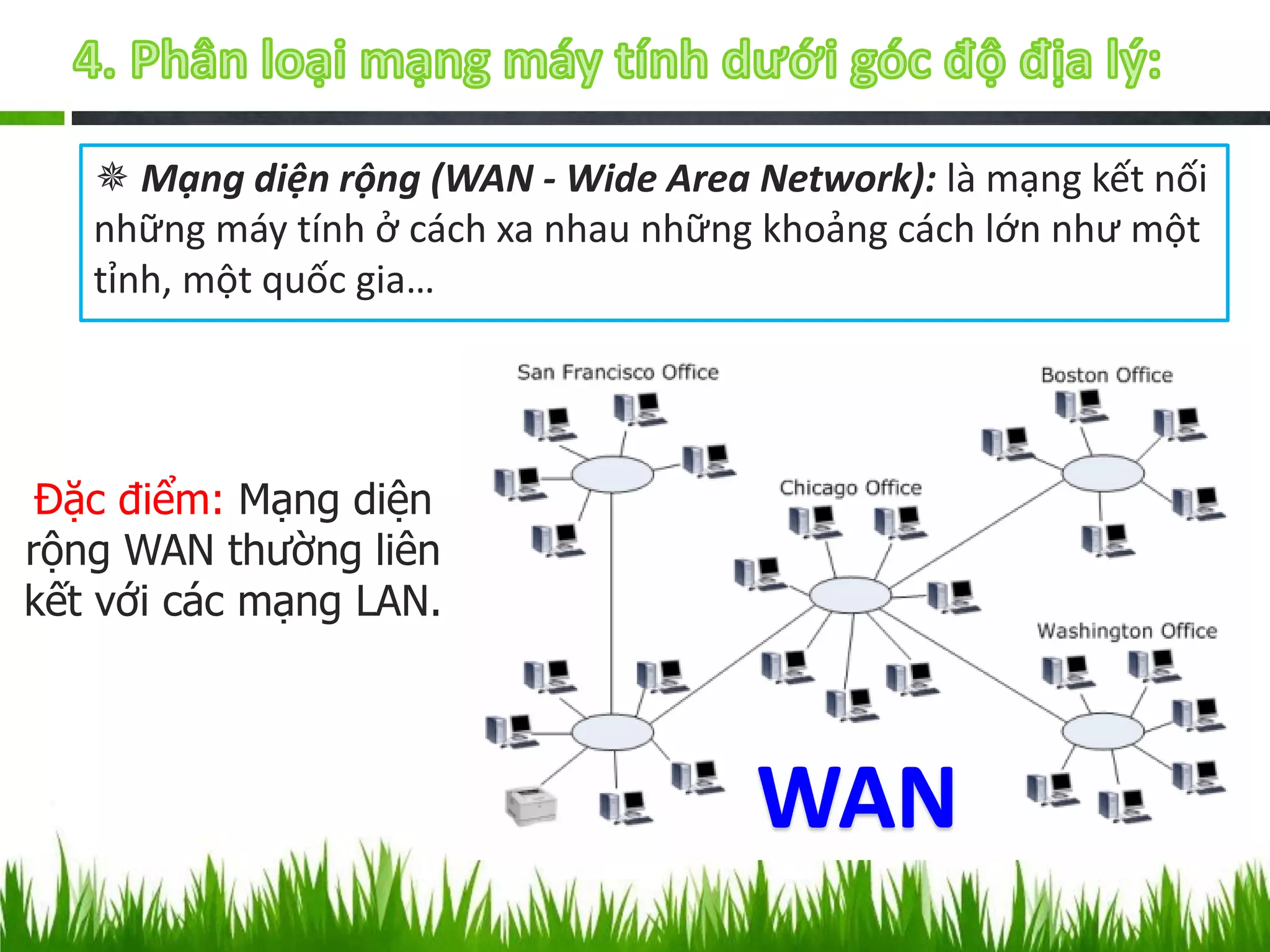

29.  Mạng diện rộng (WAN - Wide Area Network): là mạng kết nối
những máy tính ở cách xa nhau những khoảng cách lớn như một
tỉnh, một quốc gia…
Đặc điểm: Mạng diện
rộng WAN thường liên
kết với các mạng LAN.

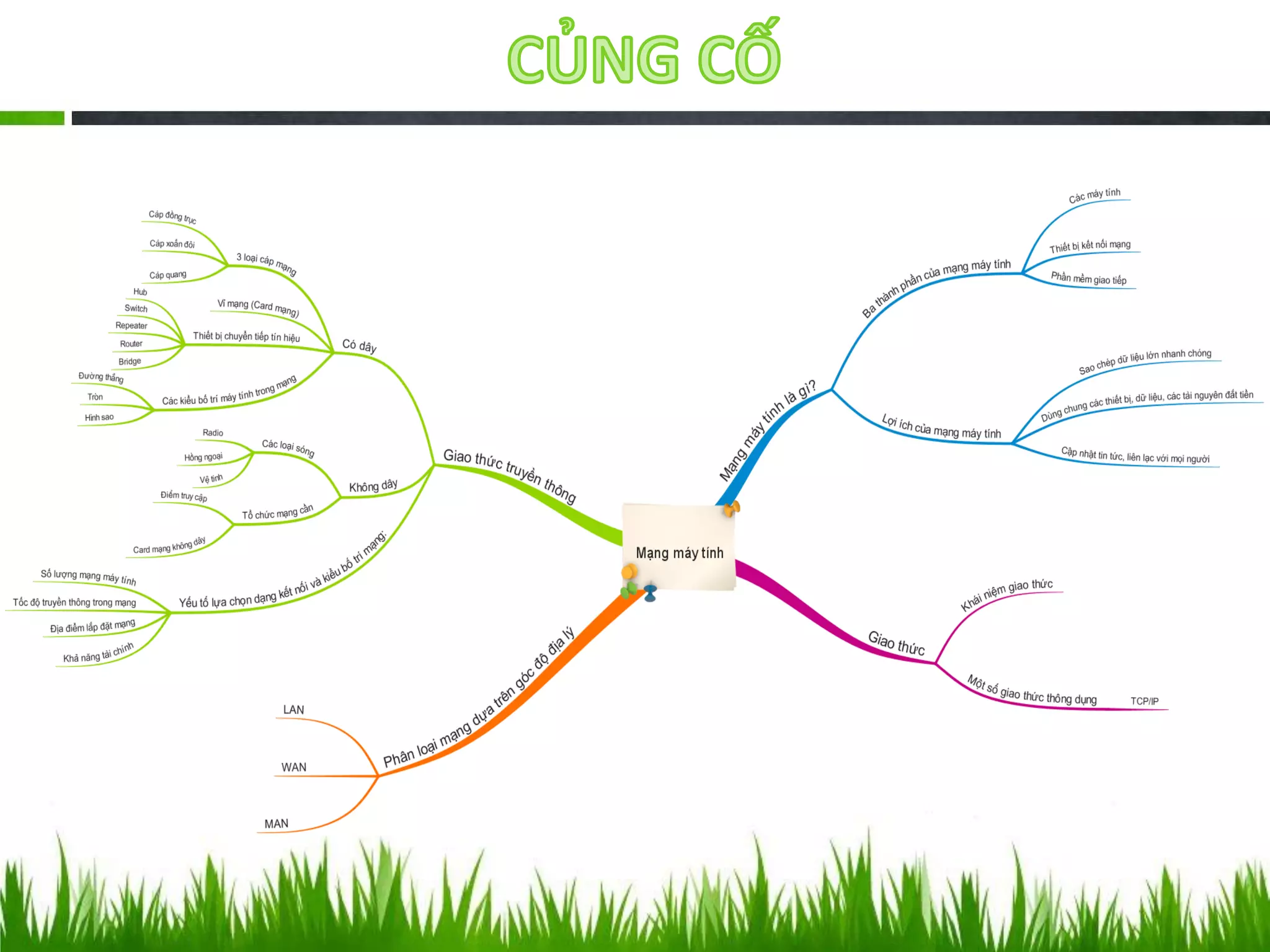

31. Hàng 1
Hàng 2
Hàng 3
Hàng 4
Hàng 5
09
01
02
03
04
05
06
07
08
10
00
K
L
H Ì N H S A
M Á Y
Hàng 6
Hàng 7
Hàng 8
Start
Đ Ĩ A C
G
I
A
O
T
H
Ứ
C
I Ắ C C Ắ M
Ể U V Ò N G
N
Í
U
N
Á
N H
GIAO
B
THỨC
G
P M Ạ N G
