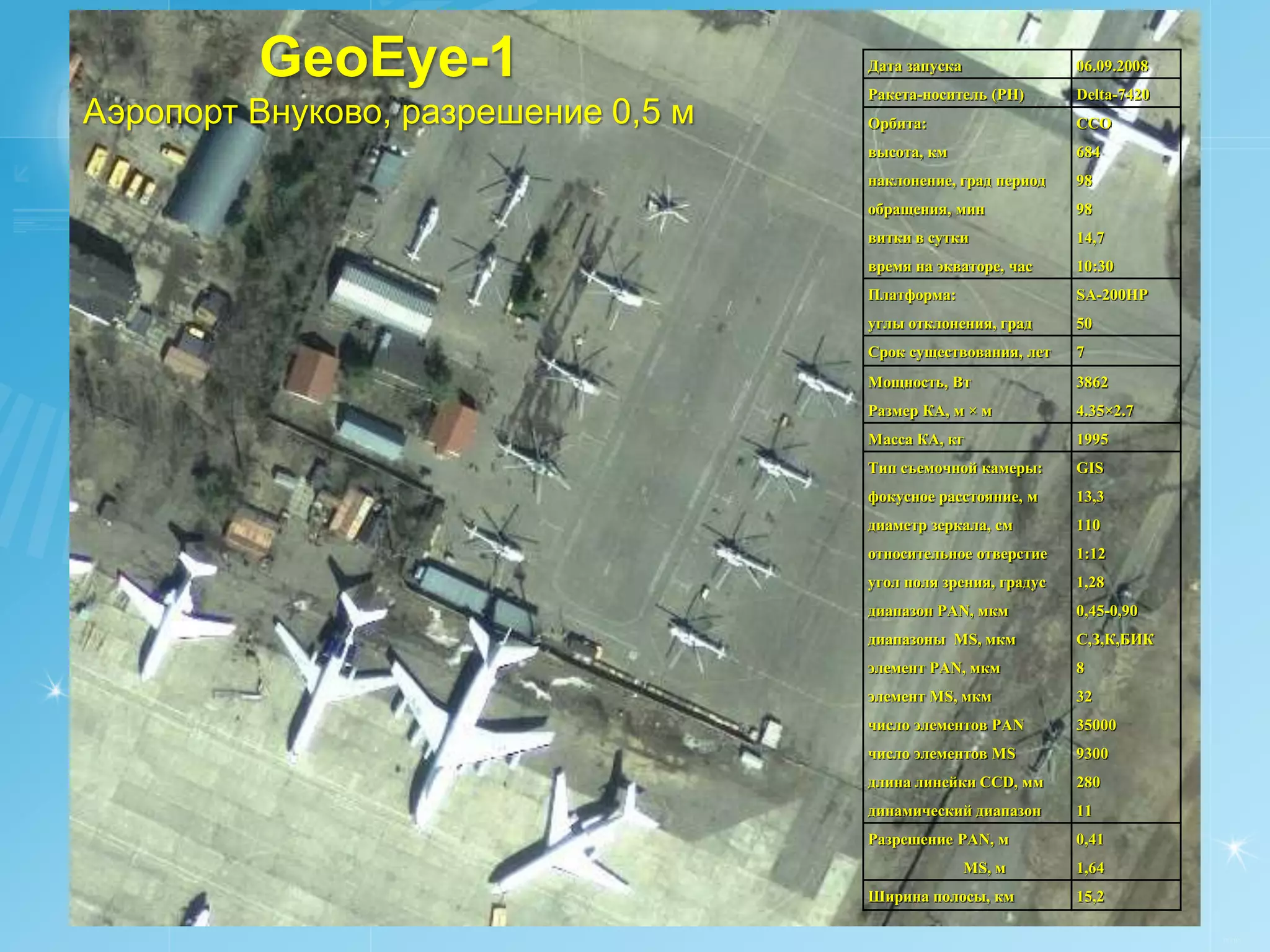

3. GeoEye-1 Дата запуска
Ракета-носитель (РН)
06.09.2008
Delta-7420
Аэропорт Внуково, разрешение 0,5 м Орбита: ССО
высота, км 684
наклонение, град период 98
обращения, мин 98
витки в сутки 14,7
время на экваторе, час 10:30
Платформа: SA-200HP
углы отклонения, град 50
Срок существования, лет 7
Мощность, Вт 3862
Размер КА, м × м 4.35×2.7
Масса КА, кг 1995
Тип съемочной камеры: GIS
фокусное расстояние, м 13,3
диаметр зеркала, см 110
относительное отверстие 1:12
угол поля зрения, градус 1,28
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 8
элемент MS, мкм 32
число элементов PAN 35000
число элементов MS 9300
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,41
MS, м 1,64
Ширина полосы, км 15,2
РУСИЧ

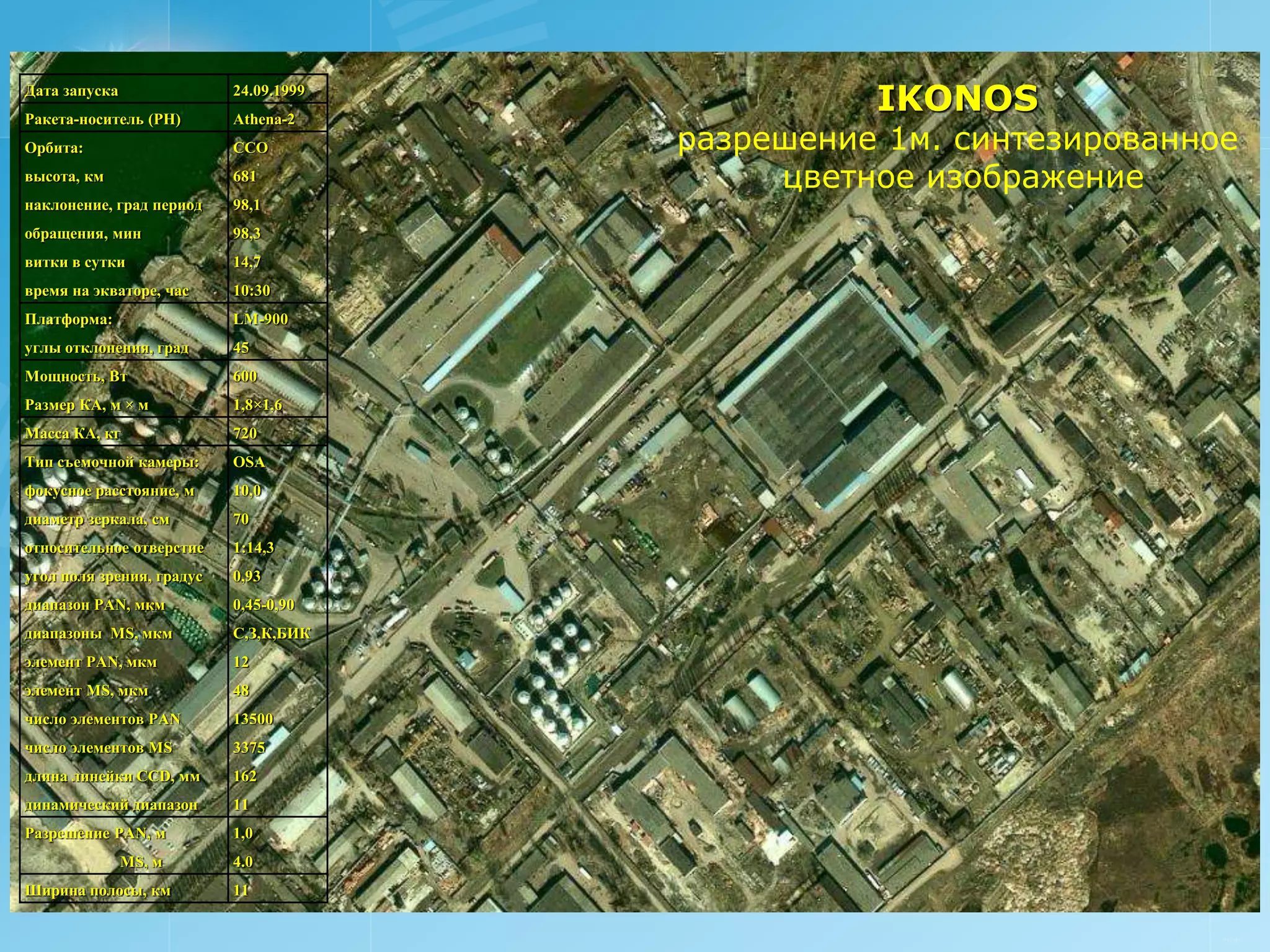

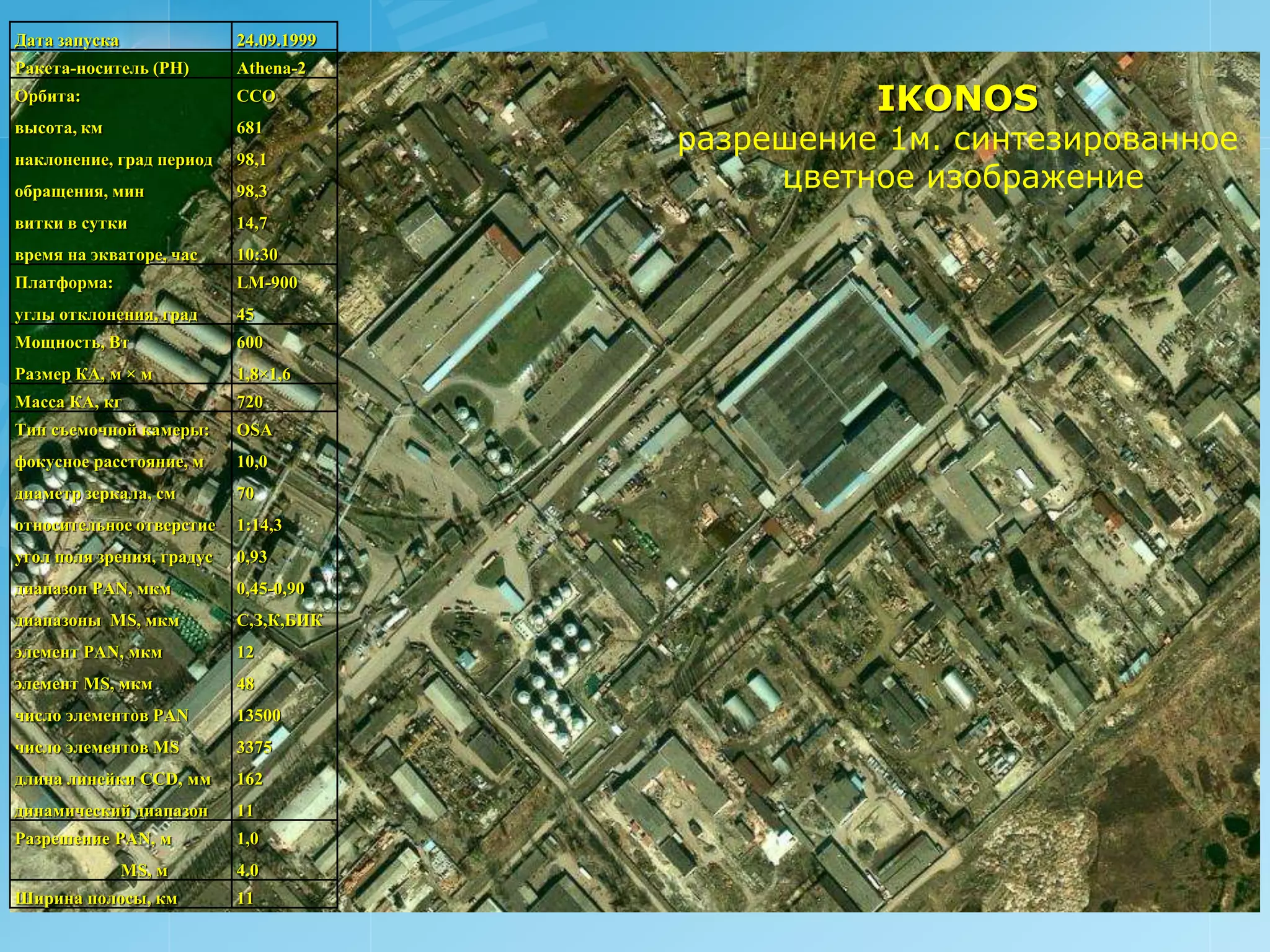

4. Дата запуска
Ракета-носитель (РН)
24.09.1999
Athena-2
IKONOS
Орбита: CCО разрешение 1м. синтезированное
высота, км 681 цветное изображение
наклонение, град период 98,1
обращения, мин 98,3
витки в сутки 14,7
время на экваторе, час 10:30
Платформа: LM-900
углы отклонения, град 45
Мощность, Вт 600
Размер КА, м × м 1,8×1,6
Масса КА, кг 720
Тип съемочной камеры: OSA
фокусное расстояние, м 10,0
диаметр зеркала, см 70
относительное отверстие 1:14,3
угол поля зрения, градус 0,93
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 12
элемент MS, мкм 48
число элементов PAN 13500
число элементов MS 3375
длина линейки CCD, мм 162
динамический диапазон 11
Разрешение PAN, м 1,0
MS, м 4.0
Ширина полосы, км 11
РУСИЧ

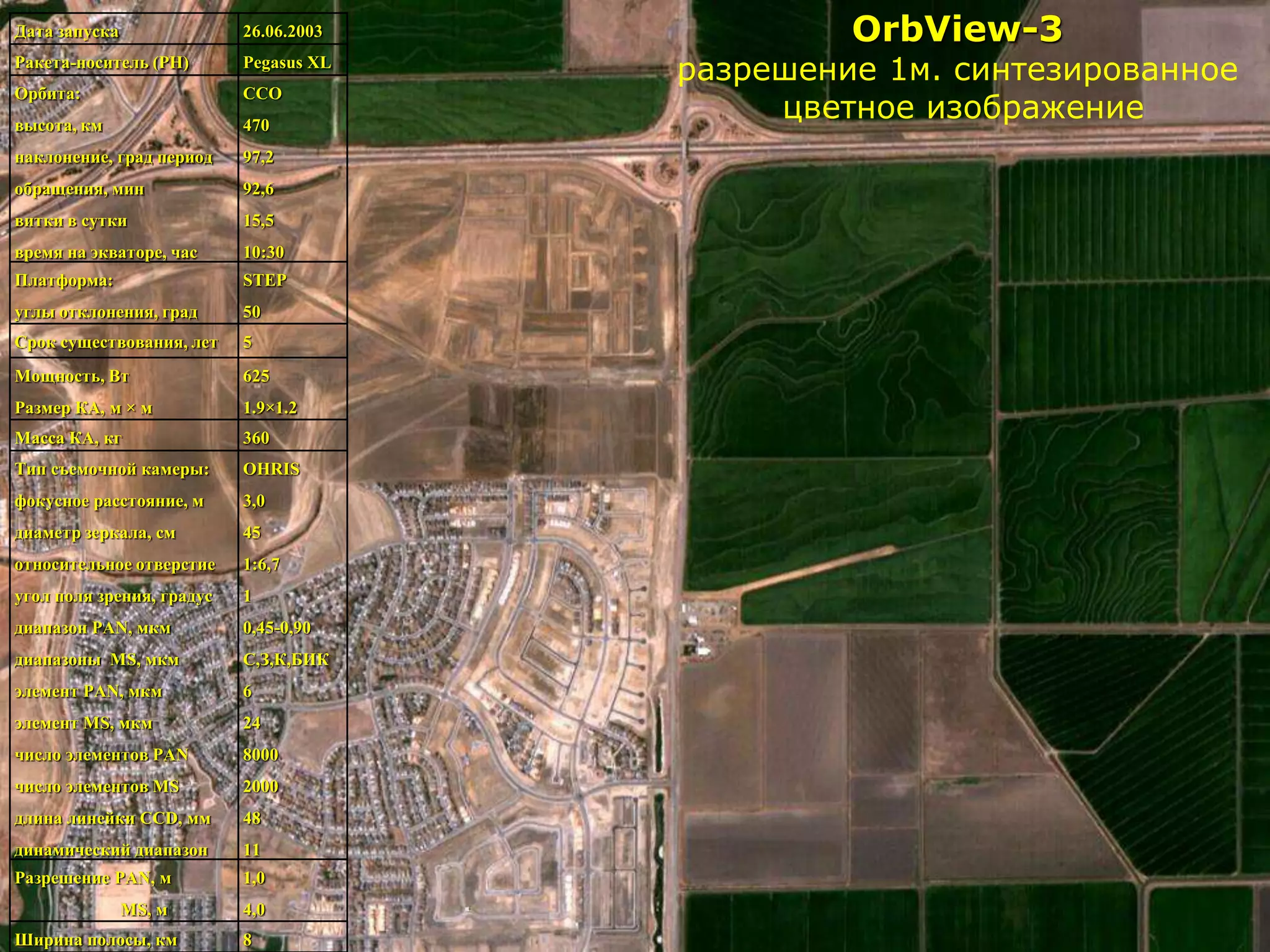

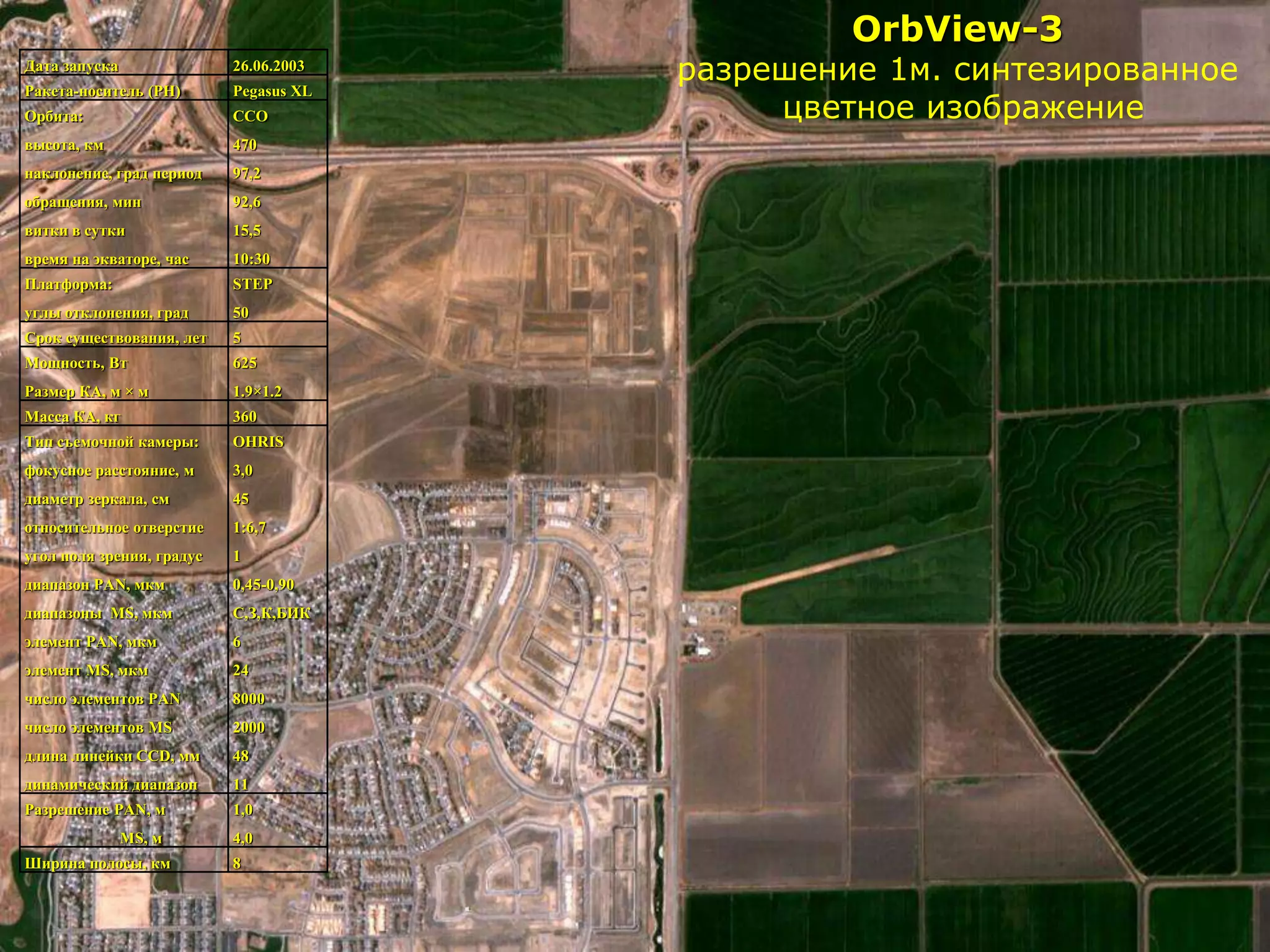

5. OrbView-3
Дата запуска 26.06.2003
разрешение 1м. синтезированное
Ракета-носитель (РН) Pegasus XL
Орбита: ССО цветное изображение
высота, км 470
наклонение, град период 97,2
обращения, мин 92,6
витки в сутки 15,5
время на экваторе, час 10:30
Платформа: STEP
углы отклонения, град 50
Срок существования, лет 5
Мощность, Вт 625
Размер КА, м × м 1.9×1.2
Масса КА, кг 360
Тип съемочной камеры: OHRIS
фокусное расстояние, м 3,0
диаметр зеркала, см 45
относительное отверстие 1:6,7
угол поля зрения, градус 1
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 6
элемент MS, мкм 24
число элементов PAN 8000
число элементов MS 2000
длина линейки CCD, мм 48
динамический диапазон 11
Разрешение PAN, м 1,0
MS, м 4,0
Ширина полосы, км 8
РУСИЧ

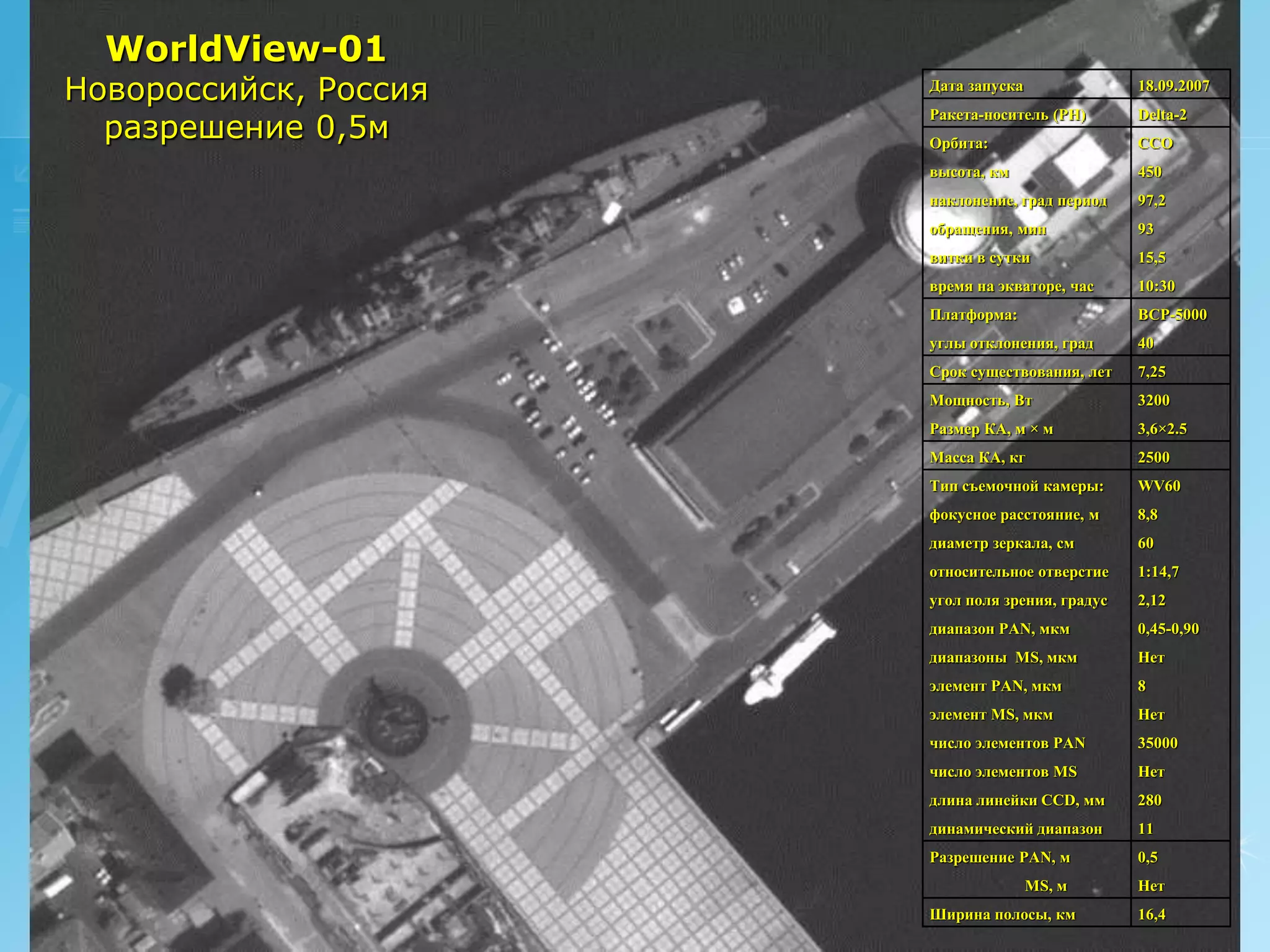

6. WorldView-01
Новороссийск, Россия Дата запуска 18.09.2007
Ракета-носитель (РН)
разрешение 0,5м
Delta-2
Орбита: ССО
высота, км 450
наклонение, град период 97,2
обращения, мин 93
витки в сутки 15,5
время на экваторе, час 10:30
Платформа: BCP-5000
углы отклонения, град 40
Срок существования, лет 7,25
Мощность, Вт 3200
Размер КА, м × м 3,6×2.5
Масса КА, кг 2500
Тип съемочной камеры: WV60
фокусное расстояние, м 8,8
диаметр зеркала, см 60
относительное отверстие 1:14,7
угол поля зрения, градус 2,12
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм Нет
элемент PAN, мкм 8
элемент MS, мкм Нет
число элементов PAN 35000
число элементов MS Нет
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,5
MS, м Нет
Ширина полосы, км 16,4
РУСИЧ

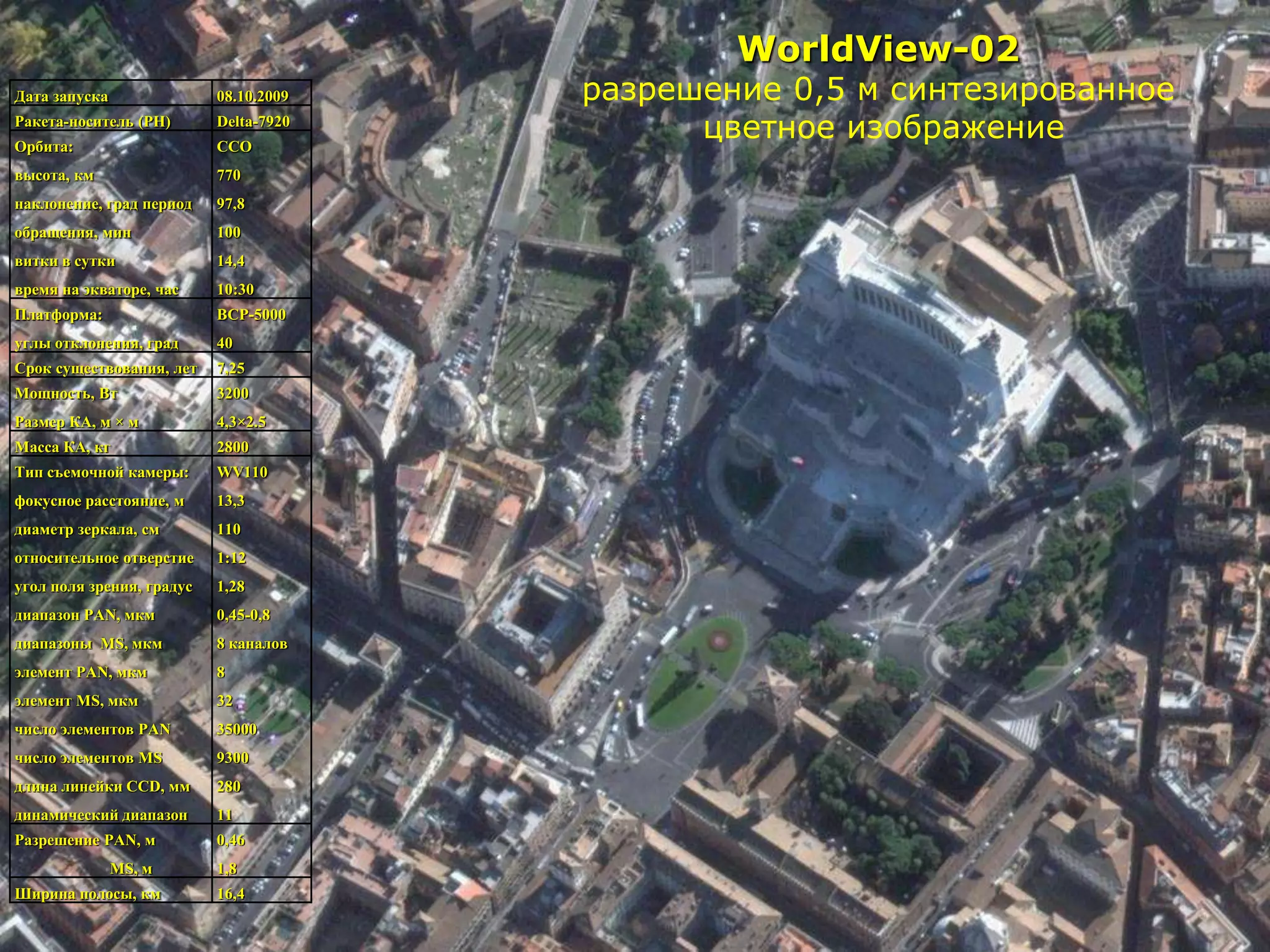

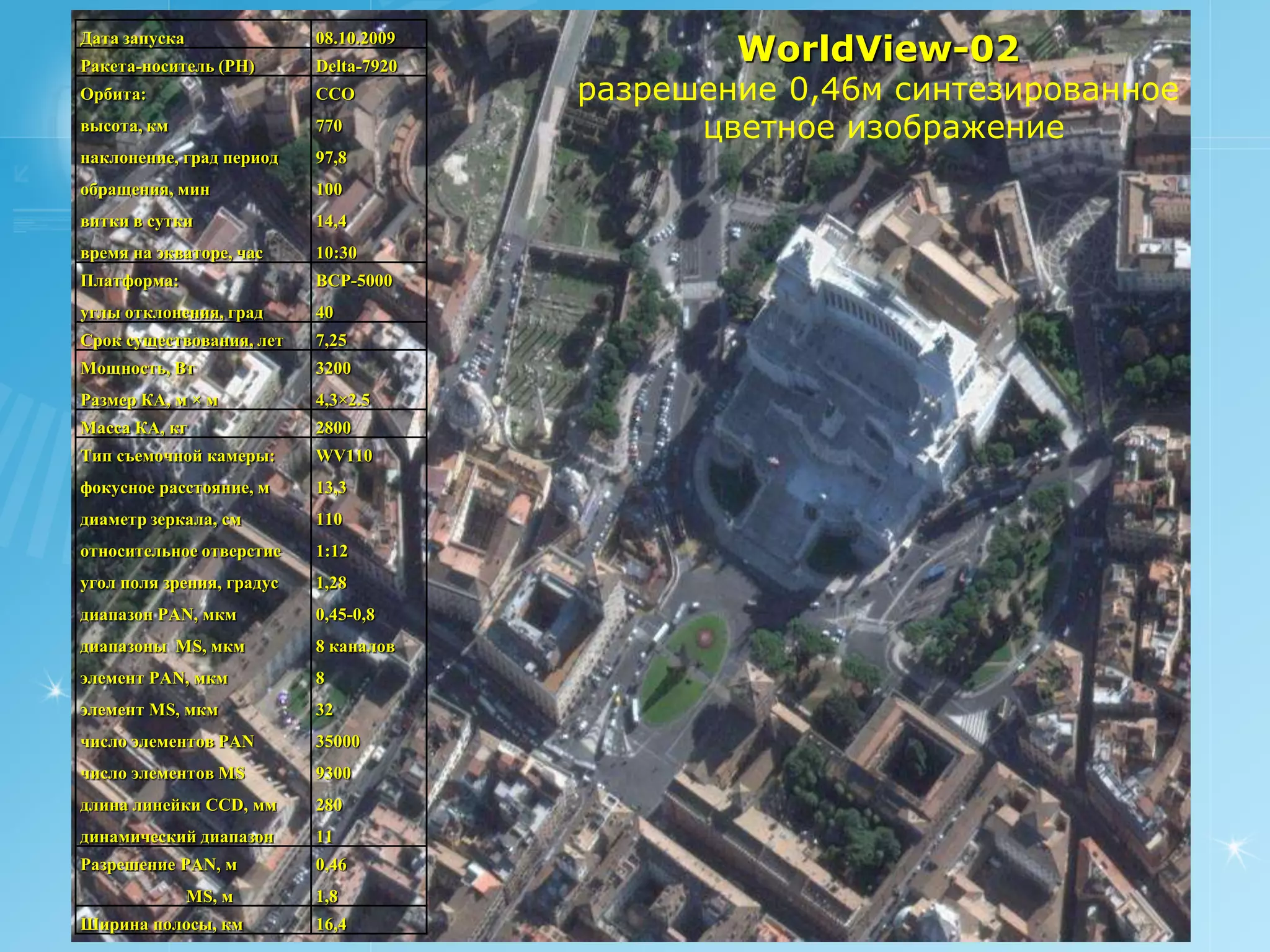

7. WorldView-02
Дата запуска 08.10.2009 разрешение 0,5 м синтезированное
Ракета-носитель (РН)
Орбита:
Delta-7920
ССО
цветное изображение
высота, км 770
наклонение, град период 97,8
обращения, мин 100
витки в сутки 14,4
время на экваторе, час 10:30
Платформа: BCP-5000
углы отклонения, град 40
Срок существования, лет 7,25
Мощность, Вт 3200
Размер КА, м × м 4,3×2.5
Масса КА, кг 2800
Тип съемочной камеры: WV110
фокусное расстояние, м 13,3
диаметр зеркала, см 110
относительное отверстие 1:12
угол поля зрения, градус 1,28
диапазон PAN, мкм 0,45-0,8
диапазоны MS, мкм 8 каналов
элемент PAN, мкм 8
элемент MS, мкм 32
число элементов PAN 35000
число элементов MS 9300
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,46
MS, м 1,8
Ширина полосы, км 16,4
РУСИЧ

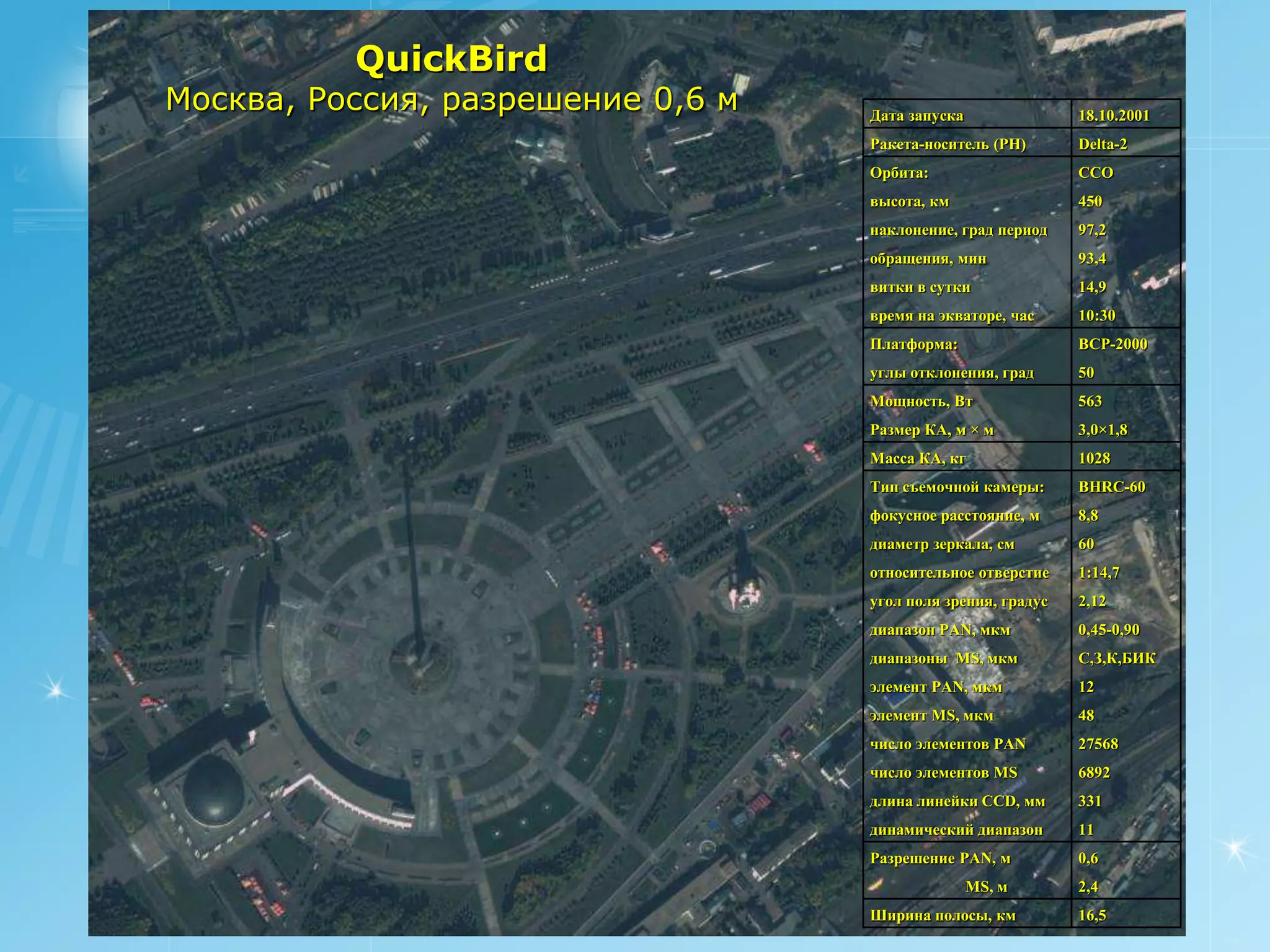

8. QuickBird
Москва, Россия, разрешение 0,6 м Дата запуска 18.10.2001
Ракета-носитель (РН) Delta-2
Орбита: ССО
высота, км 450
наклонение, град период 97,2
обращения, мин 93,4
витки в сутки 14,9
время на экваторе, час 10:30
Платформа: BCP-2000
углы отклонения, град 50
Мощность, Вт 563
Размер КА, м × м 3,0×1,8
Масса КА, кг 1028
Тип съемочной камеры: BHRC-60
фокусное расстояние, м 8,8
диаметр зеркала, см 60
относительное отверстие 1:14,7
угол поля зрения, градус 2,12
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 12
элемент MS, мкм 48
число элементов PAN 27568
число элементов MS 6892
длина линейки CCD, мм 331
динамический диапазон 11
Разрешение PAN, м 0,6
MS, м 2,4
Ширина полосы, км 16,5
РУСИЧ

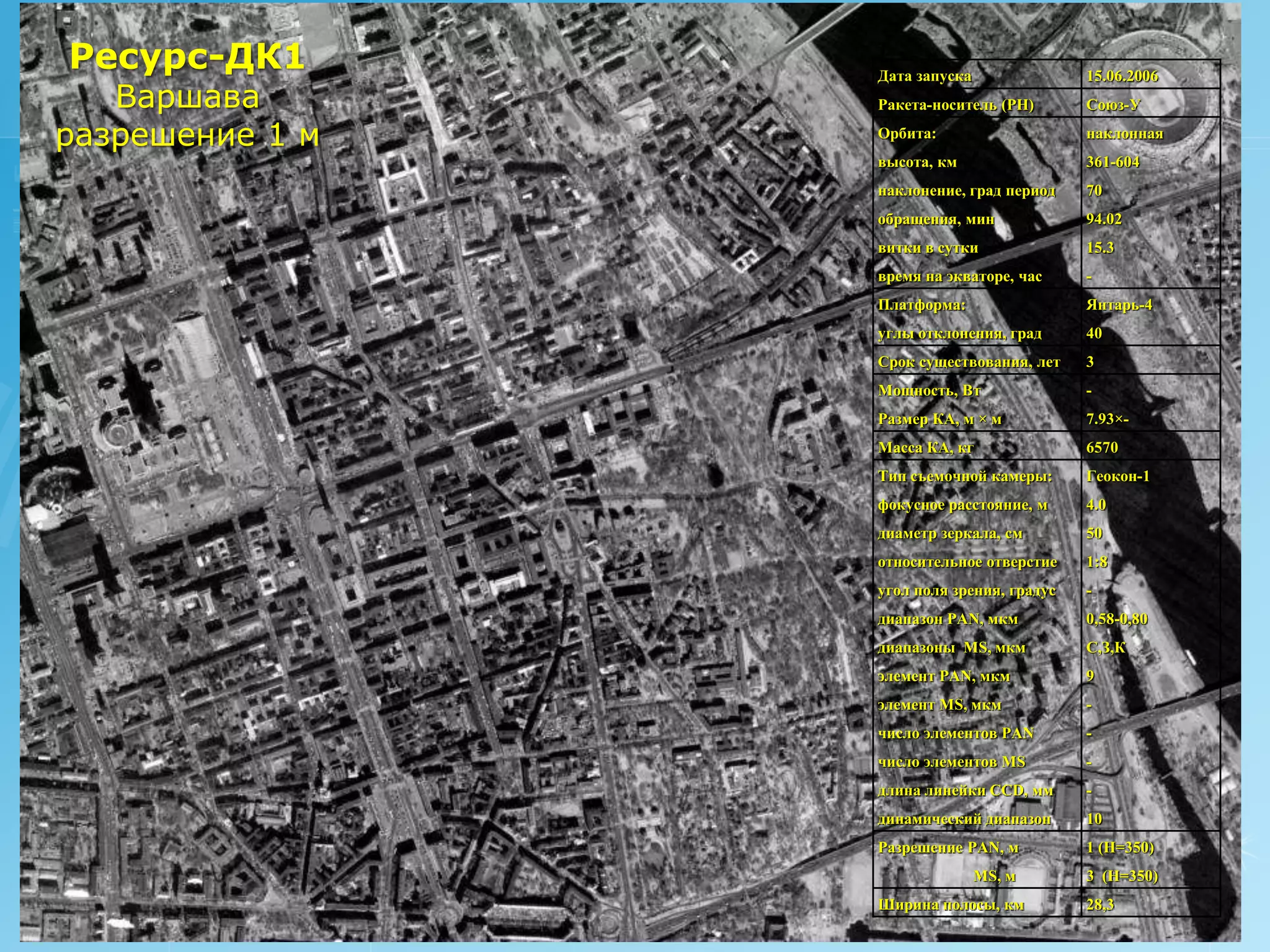

9. Ресурс-ДК1 Дата запуска 15.06.2006
Варшава Ракета-носитель (РН) Союз-У
разрешение 1 м Орбита: наклонная
высота, км 361-604
наклонение, град период 70
обращения, мин 94.02
витки в сутки 15.3
время на экваторе, час -
Платформа: Янтарь-4
углы отклонения, град 40
Срок существования, лет 3
Мощность, Вт -
Размер КА, м × м 7.93×-
Масса КА, кг 6570
Тип съемочной камеры: Геокон-1
фокусное расстояние, м 4.0
диаметр зеркала, см 50
относительное отверстие 1:8
угол поля зрения, градус -
диапазон PAN, мкм 0,58-0,80
диапазоны MS, мкм С,З,К
элемент PAN, мкм 9
элемент MS, мкм -
число элементов PAN -
число элементов MS -
длина линейки CCD, мм -
динамический диапазон 10
Разрешение PAN, м 1 (H=350)
MS, м 3 (H=350)
Ширина полосы, км 28,3
РУСИЧ
10. Дата запуска 15.06.2006
Ракета-носитель (РН) Союз-У
Орбита: наклонная
высота, км 361-604
наклонение, град период 70
обращения, мин 94.02
витки в сутки 15.3
время на экваторе, час -
Платформа: Янтарь-4
углы отклонения, град 40
Срок существования, лет 3
Мощность, Вт -
Размер КА, м × м 7.93×-
Масса КА, кг 6570
Тип съемочной камеры: Геокон-1
фокусное расстояние, м 4.0
диаметр зеркала, см 50
относительное отверстие 1:8
угол поля зрения, градус -
диапазон PAN, мкм 0,58-0,80
диапазоны MS, мкм С,З,К
элемент PAN, мкм 9
элемент MS, мкм -
число элементов PAN -
число элементов MS -

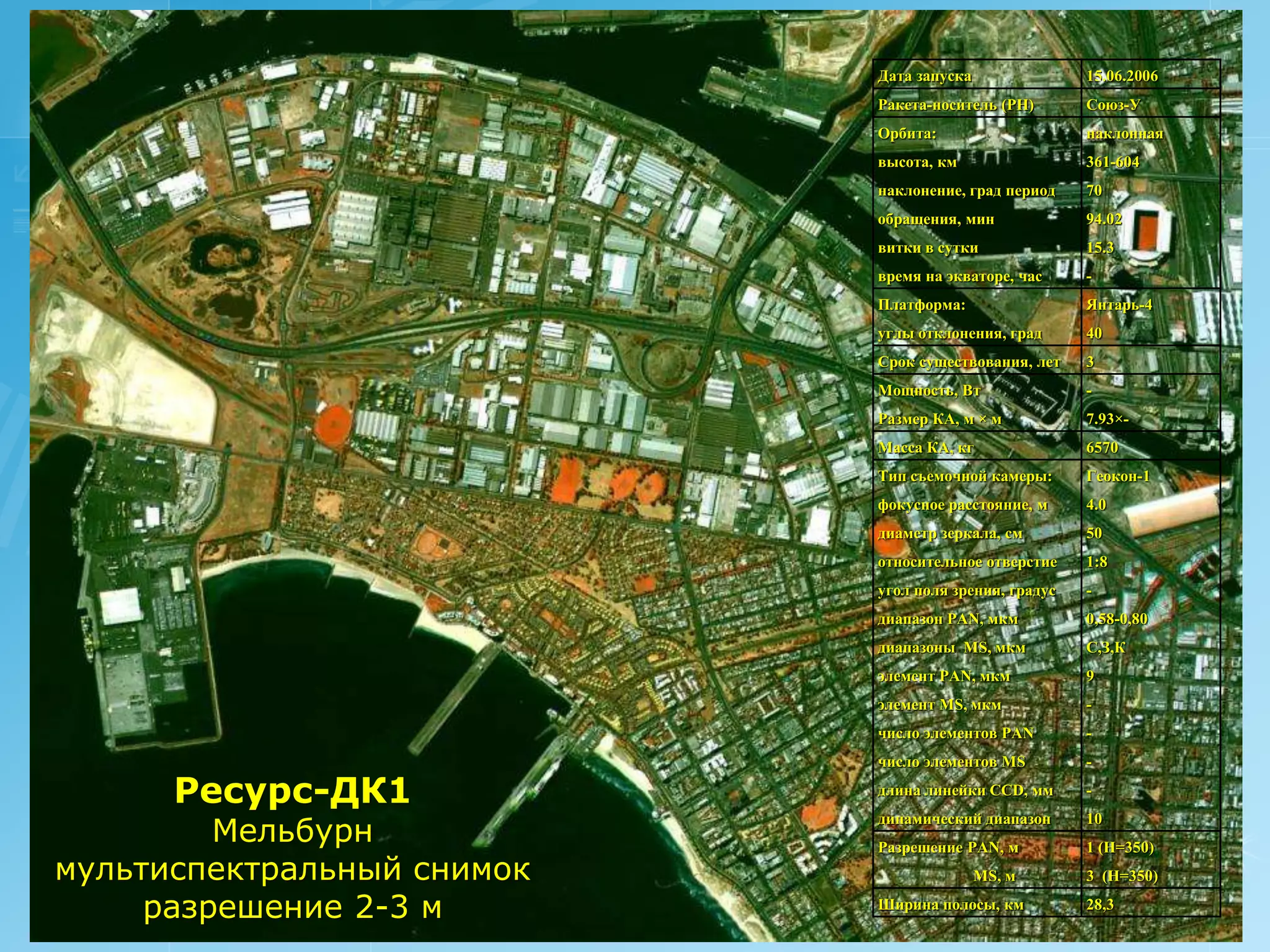

Ресурс-ДК1 длина линейки CCD, мм -
динамический диапазон
Мельбурн
10
Разрешение PAN, м 1 (H=350)
мультиспектральный снимок MS, м 3 (H=350)
разрешение 2-3 м Ширина полосы, км 28,3
РУСИЧ

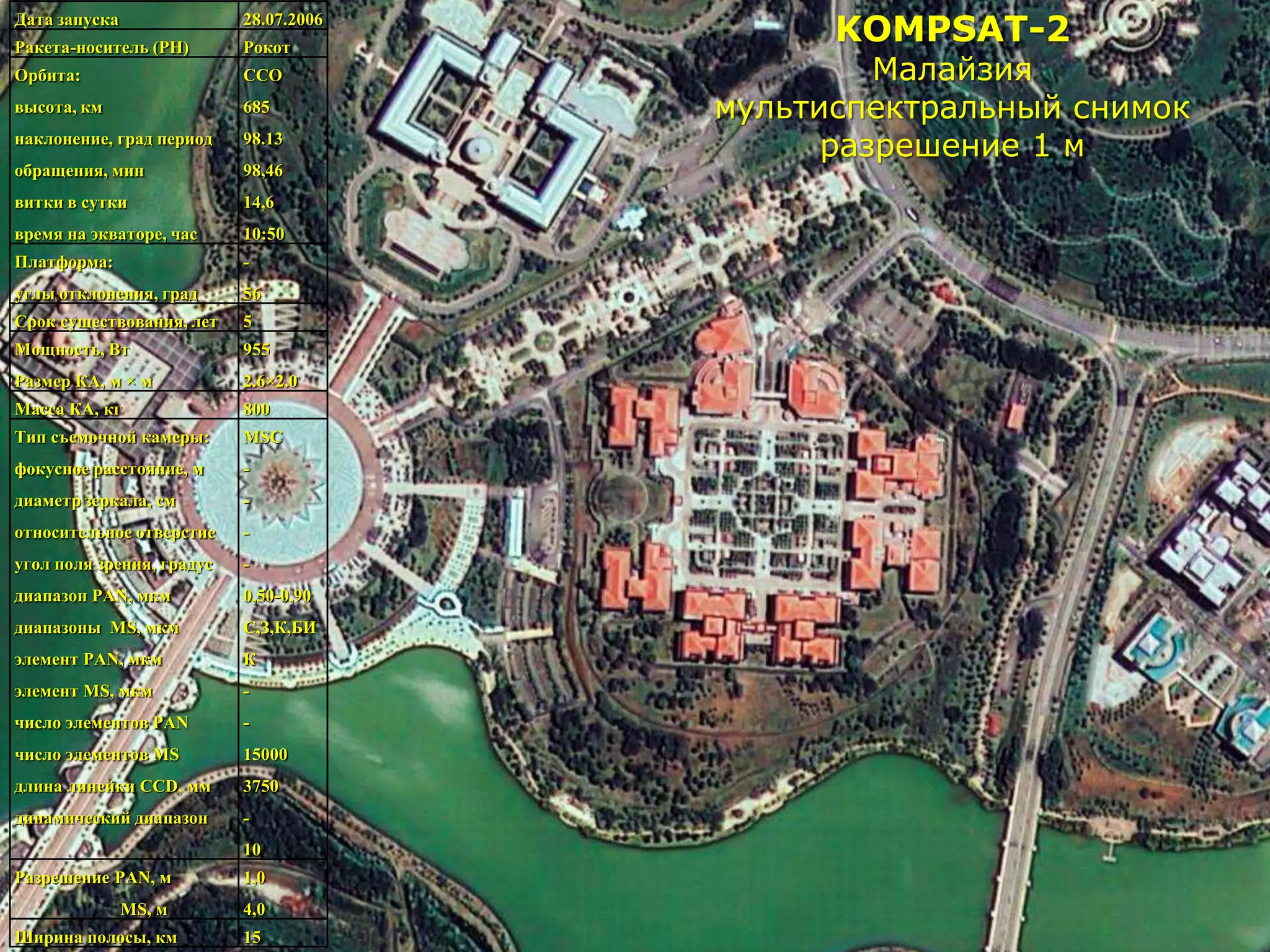

11. KOMPSAT-2
Дата запуска 28.07.2006
Малайзия
Ракета-носитель (РН) Рокот
Орбита: ССО мультиспектральный снимок
высота, км 685 разрешение 1 м
наклонение, град период 98.13
обращения, мин 98,46
витки в сутки 14,6
время на экваторе, час 10:50
Платформа: -
углы отклонения, град 56
Срок существования, лет 5
Мощность, Вт 955
Размер КА, м × м 2.6×2.0
Масса КА, кг 800
Тип съемочной камеры: MSC
фокусное расстояние, м -
диаметр зеркала, см -
относительное отверстие -
угол поля зрения, градус -
диапазон PAN, мкм 0,50-0,90
диапазоны MS, мкм элемент С,З,К,БИК
PAN, мкм -
элемент MS, мкм -
число элементов PAN 15000
число элементов MS 3750
длина линейки CCD, мм 10
динамический диапазон
Разрешение PAN, м 1,0
MS, м 4,0
Ширина полосы, км 15
РУСИЧ
22. Cовременное
состояние
дистанционного
зондирования
Земли из
Космоса.
Зарубежный
опыт.
Российские
перспективы.
РУСИЧ

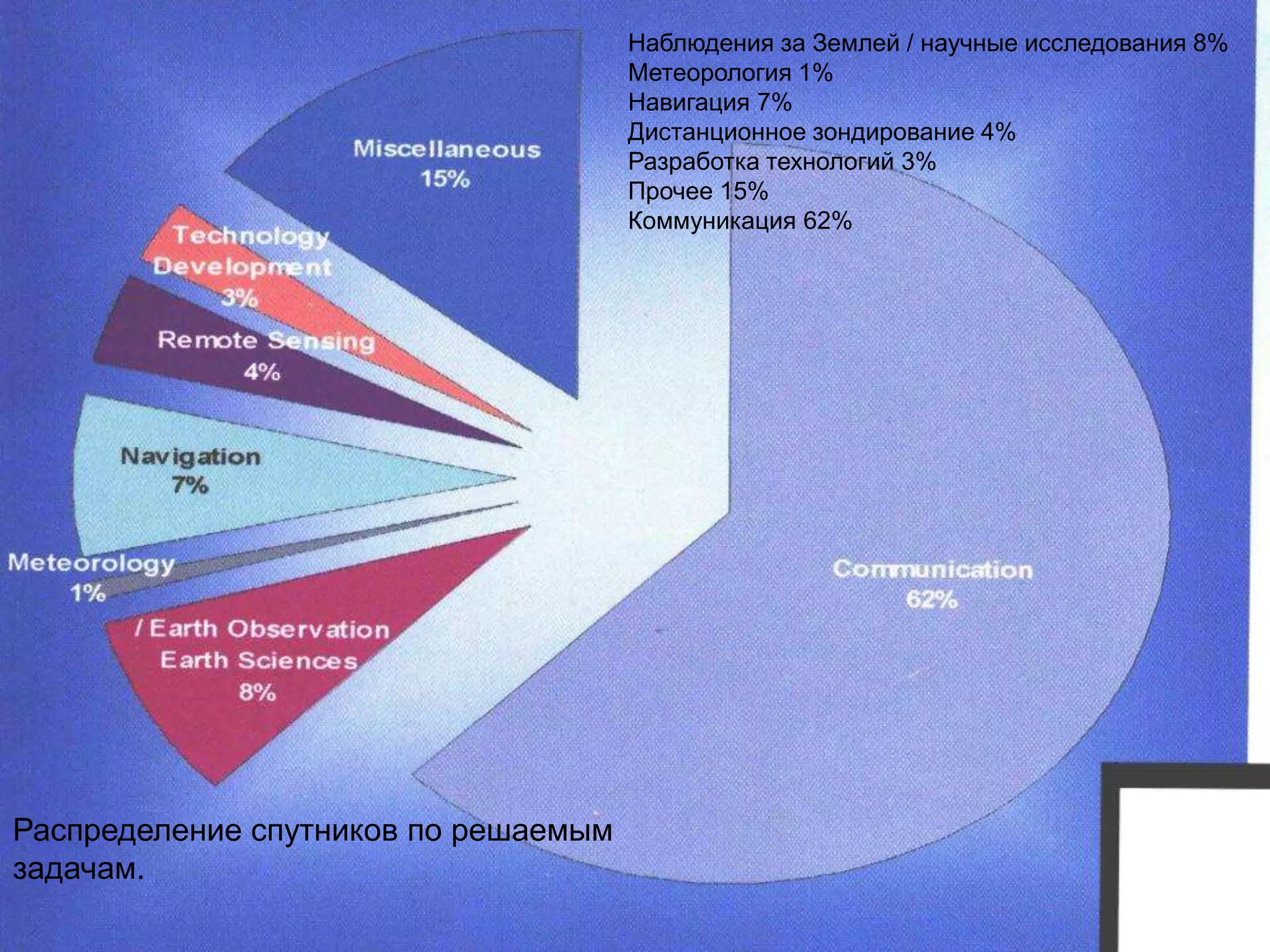

23. Наблюдения за Землей / научные исследования 8%
Метеорология 1%
Навигация 7%
Дистанционное зондирование 4%
Разработка технологий 3%
Прочее 15%
Коммуникация 62%
Распределение спутников по решаемым
задачам.

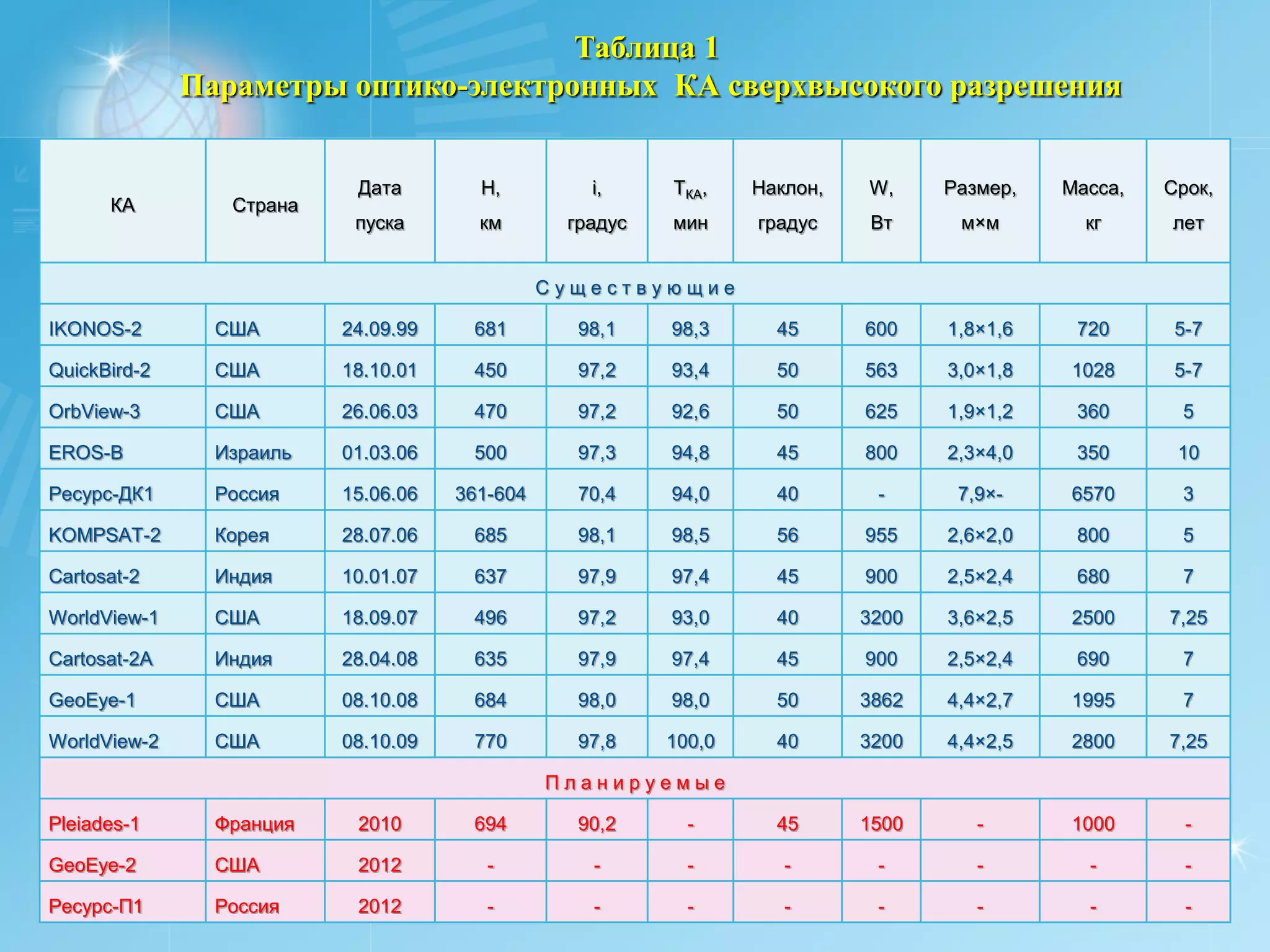

27. Таблица 1
Параметры оптико-электронных КА сверхвысокого разрешения
Дата H, i, ТКА, Наклон, W, Размер, Масса, Срок,
КА Страна
пуска км градус мин градус Вт м×м кг лет
Существующие
IKONOS-2 США 24.09.99 681 98,1 98,3 45 600 1,8×1,6 720 5-7
QuickBird-2 США 18.10.01 450 97,2 93,4 50 563 3,0×1,8 1028 5-7
OrbView-3 США 26.06.03 470 97,2 92,6 50 625 1,9×1,2 360 5
EROS-B Израиль 01.03.06 500 97,3 94,8 45 800 2,3×4,0 350 10
Ресурс-ДК1 Россия 15.06.06 361-604 70,4 94,0 40 - 7,9×- 6570 3
KOMPSAT-2 Корея 28.07.06 685 98,1 98,5 56 955 2,6×2,0 800 5
Cartosat-2 Индия 10.01.07 637 97,9 97,4 45 900 2,5×2,4 680 7
WorldView-1 США 18.09.07 496 97,2 93,0 40 3200 3,6×2,5 2500 7,25
Cartosat-2A Индия 28.04.08 635 97,9 97,4 45 900 2,5×2,4 690 7
GeoEye-1 США 08.10.08 684 98,0 98,0 50 3862 4,4×2,7 1995 7
WorldView-2 США 08.10.09 770 97,8 100,0 40 3200 4,4×2,5 2800 7,25
Планируемые
Pleiades-1 Франция 2010 694 90,2 - 45 1500 - 1000 -
GeoEye-2 США 2012 - - - - - - - -
Ресурс-П1 Россия 2012 - - - - - - - -

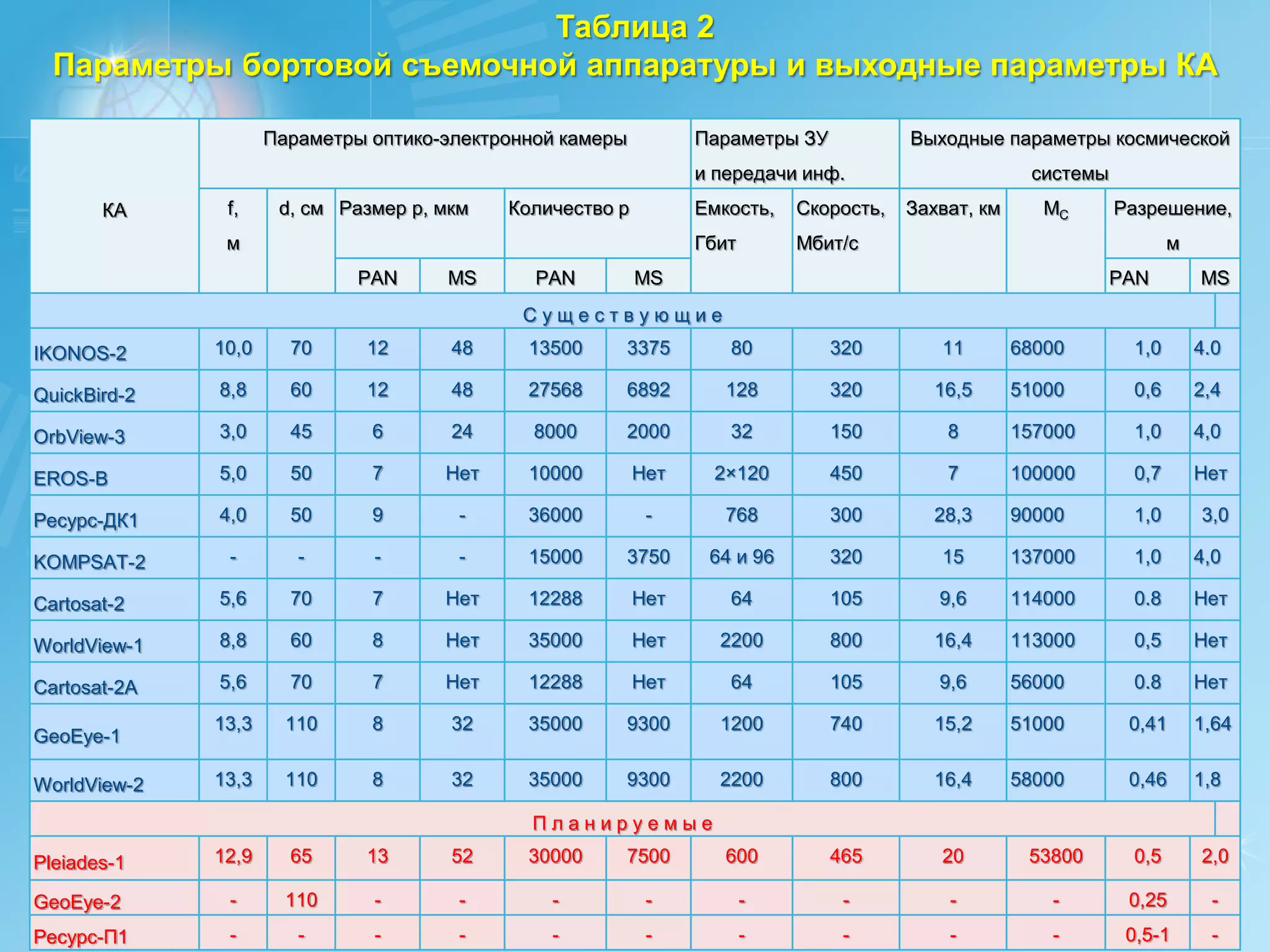

28. Таблица 2
Параметры бортовой съемочной аппаратуры и выходные параметры КА
Параметры оптико-электронной камеры Параметры ЗУ Выходные параметры космической
и передачи инф. системы
КА f, d, см Размер p, мкм Количество p Емкость, Скорость, Захват, км MС Разрешение,
м Гбит Мбит/с м
PAN MS PAN MS PAN MS
Существующие
IKONOS-2 10,0 70 12 48 13500 3375 80 320 11 68000 1,0 4.0
QuickBird-2 8,8 60 12 48 27568 6892 128 320 16,5 51000 0,6 2,4
OrbView-3 3,0 45 6 24 8000 2000 32 150 8 157000 1,0 4,0
EROS-B 5,0 50 7 Нет 10000 Нет 2×120 450 7 100000 0,7 Нет
Ресурс-ДК1 4,0 50 9 - 36000 - 768 300 28,3 90000 1,0 3,0
KOMPSAT-2 - - - - 15000 3750 64 и 96 320 15 137000 1,0 4,0
Cartosat-2 5,6 70 7 Нет 12288 Нет 64 105 9,6 114000 0.8 Нет
WorldView-1 8,8 60 8 Нет 35000 Нет 2200 800 16,4 113000 0,5 Нет
Cartosat-2A 5,6 70 7 Нет 12288 Нет 64 105 9,6 56000 0.8 Нет
13,3 110 8 32 35000 9300 1200 740 15,2 51000 0,41 1,64
GeoEye-1
WorldView-2 13,3 110 8 32 35000 9300 2200 800 16,4 58000 0,46 1,8
Планируемые
Pleiades-1 12,9 65 13 52 30000 7500 600 465 20 53800 0,5 2,0
GeoEye-2 - 110 - - - - - - - - 0,25 -
Ресурс-П1 - - - - - - - - - - 0,5-1 -

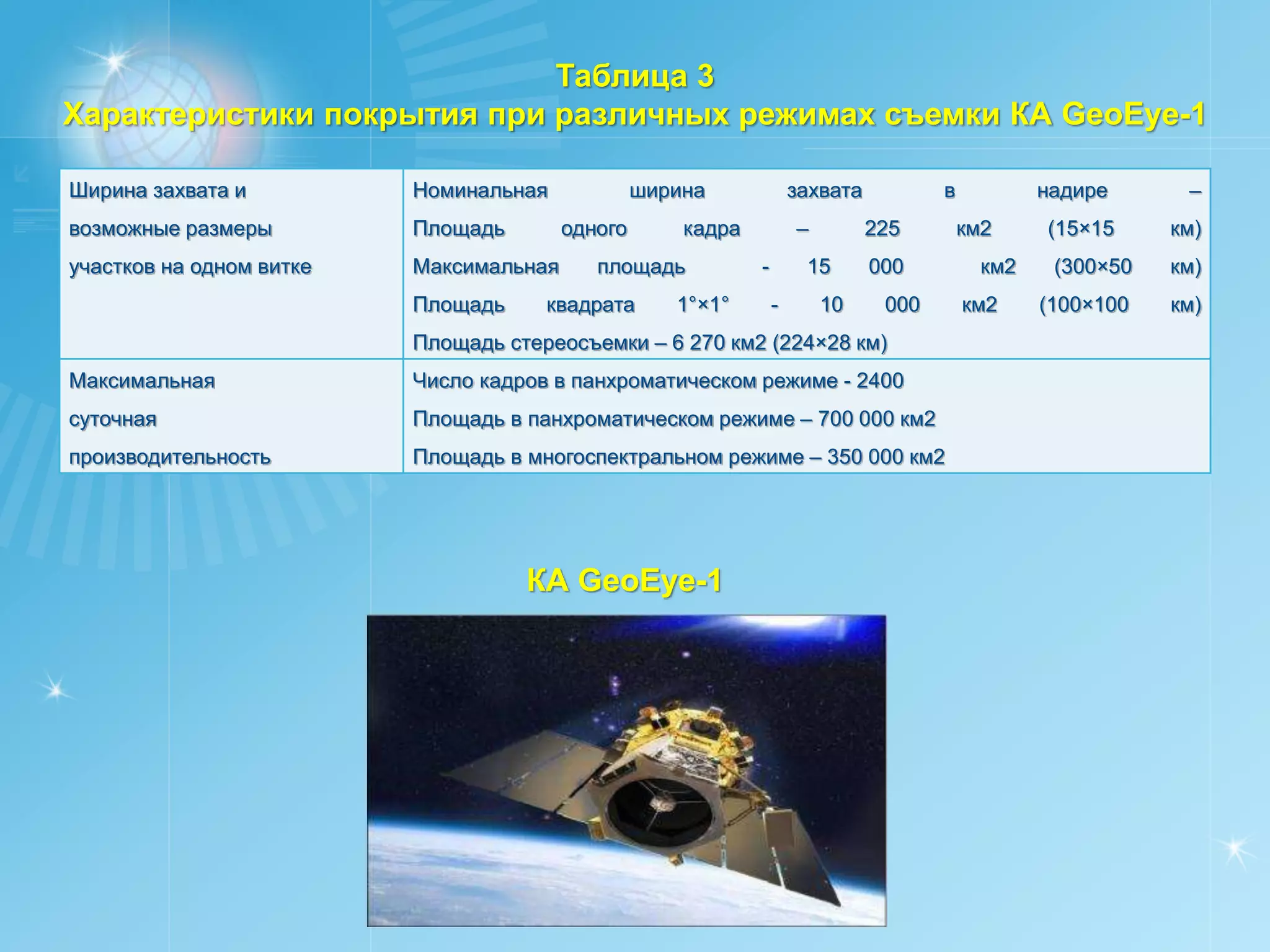

29. Таблица 3
Характеристики покрытия при различных режимах съемки КА GeoEye-1
Ширина захвата и Номинальная ширина захвата в надире –
возможные размеры Площадь одного кадра – 225 км2 (15×15 км)
участков на одном витке Максимальная площадь - 15 000 км2 (300×50 км)
Площадь квадрата 1°×1° - 10 000 км2 (100×100 км)
Площадь стереосъемки – 6 270 км2 (224×28 км)
Максимальная Число кадров в панхроматическом режиме - 2400
суточная Площадь в панхроматическом режиме – 700 000 км2
производительность Площадь в многоспектральном режиме – 350 000 км2
КА GeoEye-1

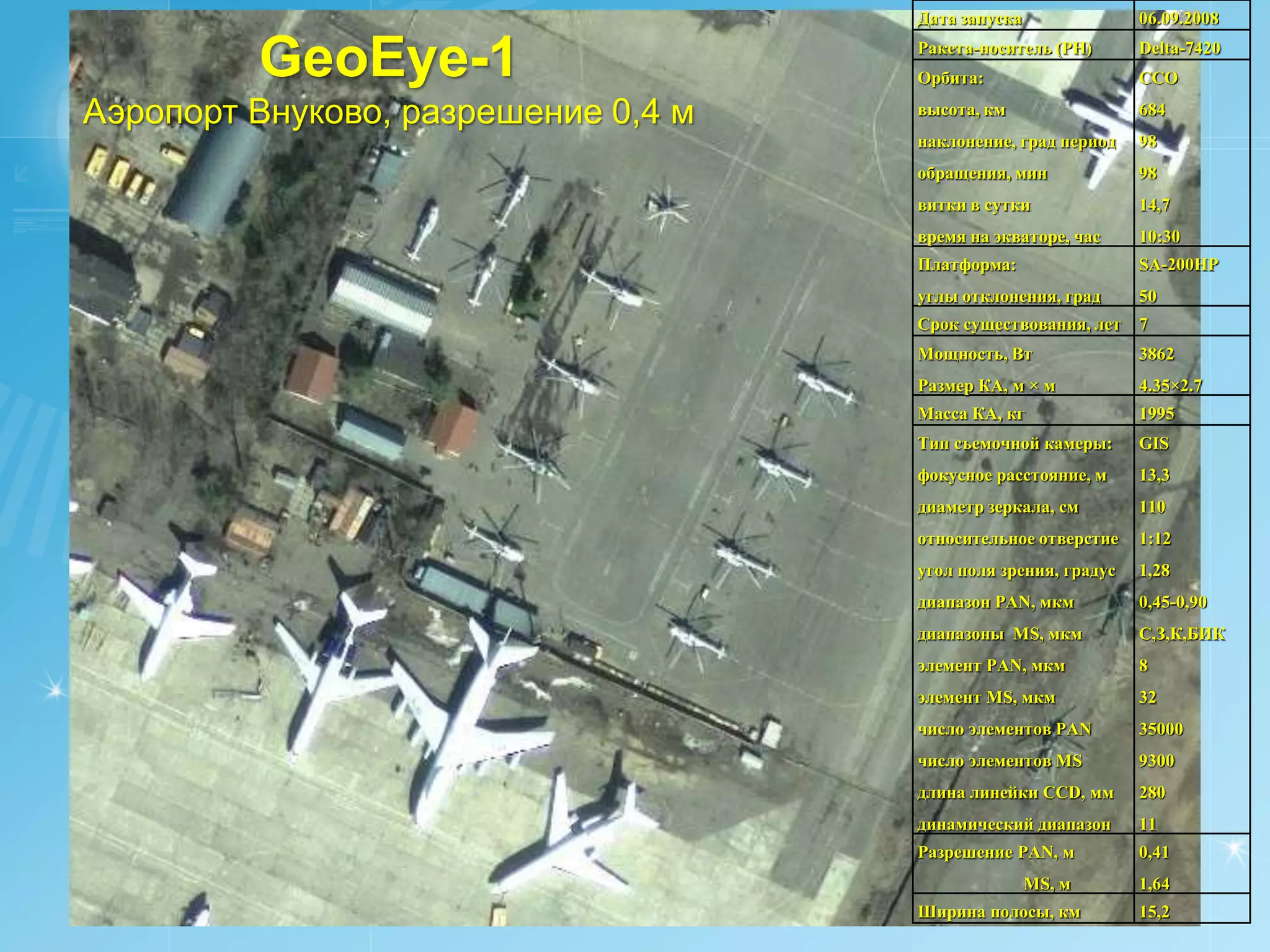

30. Дата запуска 06.09.2008
GeoEye-1 Ракета-носитель (РН)
Орбита:
Delta-7420
ССО
Аэропорт Внуково, разрешение 0,4 м высота, км 684
наклонение, град период 98
обращения, мин 98
витки в сутки 14,7
время на экваторе, час 10:30
Платформа: SA-200HP
углы отклонения, град 50
Срок существования, лет 7
Мощность, Вт 3862
Размер КА, м × м 4.35×2.7
Масса КА, кг 1995
Тип съемочной камеры: GIS
фокусное расстояние, м 13,3
диаметр зеркала, см 110
относительное отверстие 1:12
угол поля зрения, градус 1,28
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 8
элемент MS, мкм 32
число элементов PAN 35000
число элементов MS 9300
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,41
MS, м 1,64
Ширина полосы, км 15,2
31. Дата запуска 24.09.1999
Ракета-носитель (РН) Athena-2
Орбита: CCО
IKONOS
высота, км
разрешение 1м. синтезированное
681
наклонение, град период 98,1
обращения, мин 98,3
цветное изображение
витки в сутки 14,7
время на экваторе, час 10:30
Платформа: LM-900
углы отклонения, град 45
Мощность, Вт 600
Размер КА, м × м 1,8×1,6
Масса КА, кг 720
Тип съемочной камеры: OSA
фокусное расстояние, м 10,0
диаметр зеркала, см 70
относительное отверстие 1:14,3
угол поля зрения, градус 0,93
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 12
элемент MS, мкм 48
число элементов PAN 13500
число элементов MS 3375
длина линейки CCD, мм 162
динамический диапазон 11
Разрешение PAN, м 1,0
MS, м 4.0
Ширина полосы, км 11
32. Дата запуска 26.06.2003 OrbView-3
Ракета-носитель (РН) Pegasus XL
разрешение 1м. синтезированное
Орбита: ССО
высота, км 470
цветное изображение
наклонение, град период 97,2
обращения, мин 92,6
витки в сутки 15,5
время на экваторе, час 10:30
Платформа: STEP
углы отклонения, град 50
Срок существования, лет 5
Мощность, Вт 625
Размер КА, м × м 1.9×1.2
Масса КА, кг 360
Тип съемочной камеры: OHRIS
фокусное расстояние, м 3,0
диаметр зеркала, см 45
относительное отверстие 1:6,7
угол поля зрения, градус 1
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 6
элемент MS, мкм 24
число элементов PAN 8000
число элементов MS 2000
длина линейки CCD, мм 48
динамический диапазон 11
Разрешение PAN, м 1,0
MS, м 4,0
Ширина полосы, км 8
34. Дата запуска 18.09.2007
Ракета-носитель (РН) Delta-2
WorldView-01
Орбита: ССО
высота, км 450
Куала-Лумпур, Малайзия
наклонение, град период 97,2 разрешение 0,5м.
обращения, мин 93
витки в сутки 15,5
время на экваторе, час 10:30
Платформа: BCP-5000
углы отклонения, град 40
Срок существования, лет 7,25
Мощность, Вт 3200
Размер КА, м × м 3,6×2.5
Масса КА, кг 2500
Тип съемочной камеры: WV60
фокусное расстояние, м 8,8
диаметр зеркала, см 60
относительное отверстие 1:14,7
угол поля зрения, градус 2,12
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм Нет
элемент PAN, мкм 8
элемент MS, мкм Нет
число элементов PAN 35000
число элементов MS Нет
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,5
MS, м Нет
Ширина полосы, км 16,4
35. Дата запуска
Ракета-носитель (РН)
08.10.2009
Delta-7920
WorldView-02
Орбита: ССО разрешение 0,46м синтезированное
высота, км 770 цветное изображение
наклонение, град период 97,8
обращения, мин 100
витки в сутки 14,4
время на экваторе, час 10:30
Платформа: BCP-5000
углы отклонения, град 40
Срок существования, лет 7,25
Мощность, Вт 3200
Размер КА, м × м 4,3×2.5
Масса КА, кг 2800
Тип съемочной камеры: WV110
фокусное расстояние, м 13,3
диаметр зеркала, см 110
относительное отверстие 1:12
угол поля зрения, градус 1,28
диапазон PAN, мкм 0,45-0,8
диапазоны MS, мкм 8 каналов
элемент PAN, мкм 8
элемент MS, мкм 32
число элементов PAN 35000
число элементов MS 9300
длина линейки CCD, мм 280
динамический диапазон 11
Разрешение PAN, м 0,46
MS, м 1,8
Ширина полосы, км 16,4
36. Дата запуска 18.10.2001 QuickBird
Ракета-носитель (РН)
Орбита:
Delta-2
ССО
Багдад, Ирак, разрешение 0,6 м.
высота, км 450
наклонение, град период 97,2
обращения, мин 93,4
витки в сутки 14,9
время на экваторе, час 10:30
Платформа: BCP-2000
углы отклонения, град 50
Мощность, Вт 563
Размер КА, м × м 3,0×1,8
Масса КА, кг 1028
Тип съемочной камеры: BHRC-60
фокусное расстояние, м 8,8
диаметр зеркала, см 60
относительное отверстие 1:14,7
угол поля зрения, градус 2,12
диапазон PAN, мкм 0,45-0,90
диапазоны MS, мкм С,З,К,БИК
элемент PAN, мкм 12
элемент MS, мкм 48
число элементов PAN 27568
число элементов MS 6892
длина линейки CCD, мм 331
динамический диапазон 11
Разрешение PAN, м 0,6
MS, м 2,4
Ширина полосы, км 16,5
37. Дата запуска 15.06.2006
Ресурс-ДК1 Ракета-носитель (РН) Союз-У
Орбита: наклонная
Варшава высота, км 361-604
разрешение 1 м наклонение, град период 70
обращения, мин 94.02
витки в сутки 15.3
время на экваторе, час -
Платформа: Янтарь-4
углы отклонения, град 40
Срок существования, лет 3
Мощность, Вт -
Размер КА, м × м 7.93×-
Масса КА, кг 6570
Тип съемочной камеры: Геокон-1
фокусное расстояние, м 4.0
диаметр зеркала, см 50
относительное отверстие 1:8
угол поля зрения, градус -
диапазон PAN, мкм 0,58-0,80
диапазоны MS, мкм С,З,К
элемент PAN, мкм 9
элемент MS, мкм -
число элементов PAN -
число элементов MS -
длина линейки CCD, мм -
динамический диапазон 10
Разрешение PAN, м 1 (H=350)
MS, м 3 (H=350)
Ширина полосы, км 28,3
38. Дата запуска 15.06.2006
Ракета-носитель (РН) Союз-У
Орбита: наклонная
высота, км 361-604
наклонение, град период 70
обращения, мин 94.02
витки в сутки 15.3
время на экваторе, час -
Платформа: Янтарь-4
углы отклонения, град 40
Срок существования, лет 3
Мощность, Вт -
Размер КА, м × м 7.93×-
Масса КА, кг 6570
Тип съемочной камеры: Геокон-1
фокусное расстояние, м 4.0
диаметр зеркала, см 50
относительное отверстие 1:8
угол поля зрения, градус -
диапазон PAN, мкм 0,58-0,80
диапазоны MS, мкм С,З,К
элемент PAN, мкм 9
элемент MS, мкм -
число элементов PAN -
Ресурс-ДК1 число элементов MS -
Мельбурн длина линейки CCD, мм -
динамический диапазон
мультиспектральный снимок
10
Разрешение PAN, м 1 (H=350)
разрешение 2-3 м MS, м 3 (H=350)
39. Дата запуска
Ракета-носитель (РН)
28.07.2006
Рокот
KOMPSAT-2
Орбита: ССО Малайзия
высота, км 685 мультиспектральный снимок
наклонение, град период 98.13
разрешение 1 м
обращения, мин 98,46
витки в сутки 14,6
время на экваторе, час 10:50
Платформа: -
углы отклонения, град 56
Срок существования, лет 5
Мощность, Вт 955
Размер КА, м × м 2.6×2.0
Масса КА, кг 800
Тип съемочной камеры: MSC
фокусное расстояние, м -
диаметр зеркала, см -
относительное отверстие -
угол поля зрения, градус -
диапазон PAN, мкм 0,50-0,90
диапазоны MS, мкм С,З,К,БИ
элемент PAN, мкм К
элемент MS, мкм -
число элементов PAN -
число элементов MS 15000
длина линейки CCD, мм 3750
динамический диапазон -
10
Разрешение PAN, м 1,0
MS, м 4,0
Ширина полосы, км 15

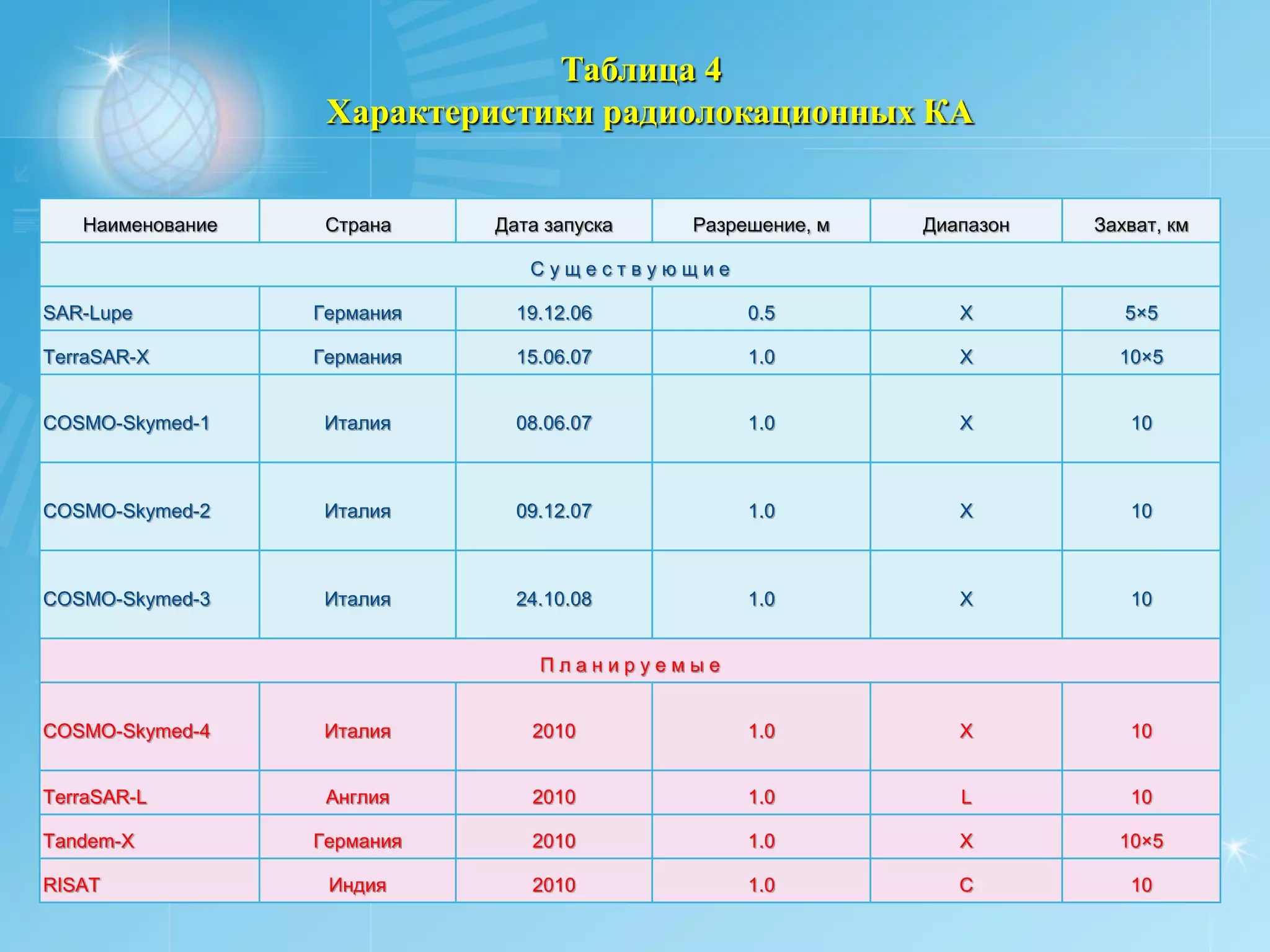

40. Таблица 4
Характеристики радиолокационных КА
Наименование Страна Дата запуска Разрешение, м Диапазон Захват, км
Существующие
SAR-Lupe Германия 19.12.06 0.5 X 5×5
TerraSAR-X Германия 15.06.07 1.0 X 10×5
COSMO-Skymed-1 Италия 08.06.07 1.0 X 10
COSMO-Skymed-2 Италия 09.12.07 1.0 X 10
COSMO-Skymed-3 Италия 24.10.08 1.0 X 10
Планируемые
COSMO-Skymed-4 Италия 2010 1.0 X 10
TerraSAR-L Англия 2010 1.0 L 10
Tandem-X Германия 2010 1.0 X 10×5
RISAT Индия 2010 1.0 С 10

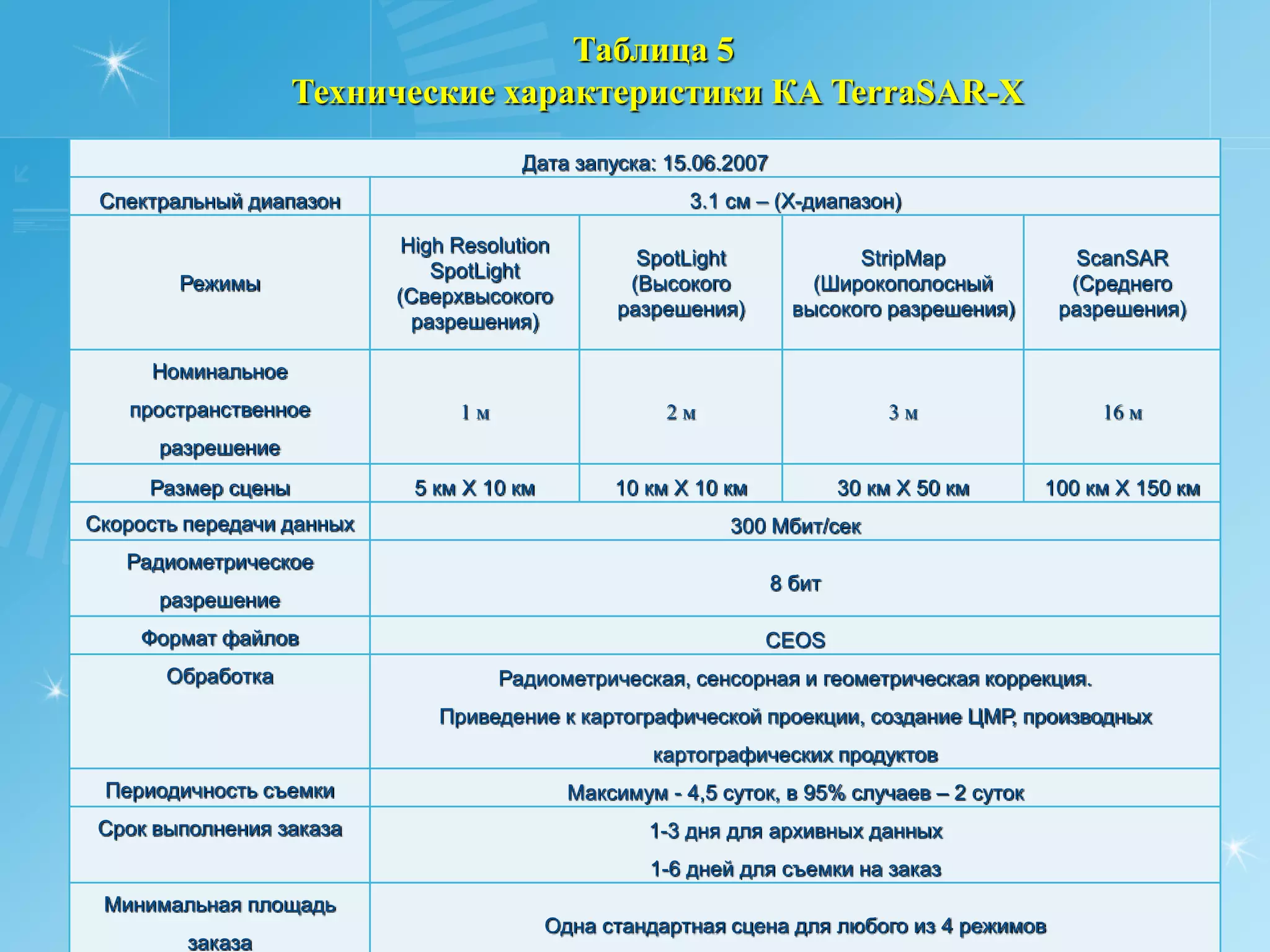

42. Таблица 5
Технические характеристики КА TerraSAR-X
Дата запуска: 15.06.2007
Спектральный диапазон 3.1 см – (X-диапазон)
High Resolution
SpotLight StripMap ScanSAR
SpotLight
Режимы (Высокого (Широкополосный (Среднего
(Сверхвысокого
разрешения) высокого разрешения) разрешения)
разрешения)
Номинальное
пространственное 1м 2м 3м 16 м
разрешение
Размер сцены 5 км X 10 км 10 км X 10 км 30 км X 50 км 100 км X 150 км
Скорость передачи данных 300 Мбит/сек
Радиометрическое
8 бит
разрешение
Формат файлов CEOS
Обработка Радиометрическая, сенсорная и геометрическая коррекция.
Приведение к картографической проекции, создание ЦМР, производных
картографических продуктов
Периодичность съемки Максимум - 4,5 суток, в 95% случаев – 2 суток
Срок выполнения заказа 1-3 дня для архивных данных
1-6 дней для съемки на заказ
Минимальная площадь
Одна стандартная сцена для любого из 4 режимов
заказа

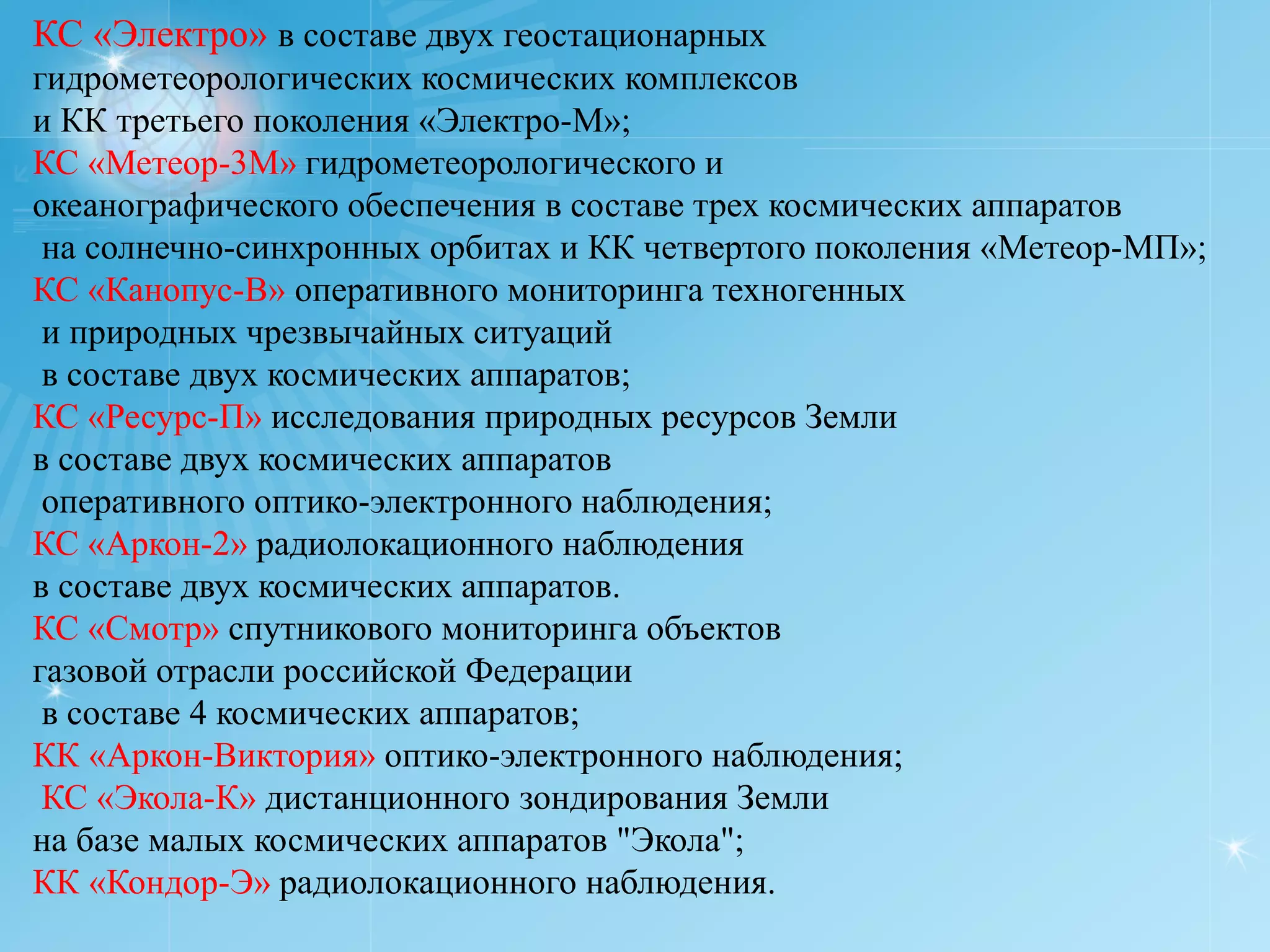

49. КС «Электро» в составе двух геостационарных
гидрометеорологических космических комплексов
и КК третьего поколения «Электро-М»;
КС «Метеор-3М» гидрометеорологического и
океанографического обеспечения в составе трех космических аппаратов
на солнечно-синхронных орбитах и КК четвертого поколения «Метеор-МП»;
КС «Канопус-В» оперативного мониторинга техногенных
и природных чрезвычайных ситуаций
в составе двух космических аппаратов;
КС «Ресурс-П» исследования природных ресурсов Земли
в составе двух космических аппаратов
оперативного оптико-электронного наблюдения;
КС «Аркон-2» радиолокационного наблюдения
в составе двух космических аппаратов.

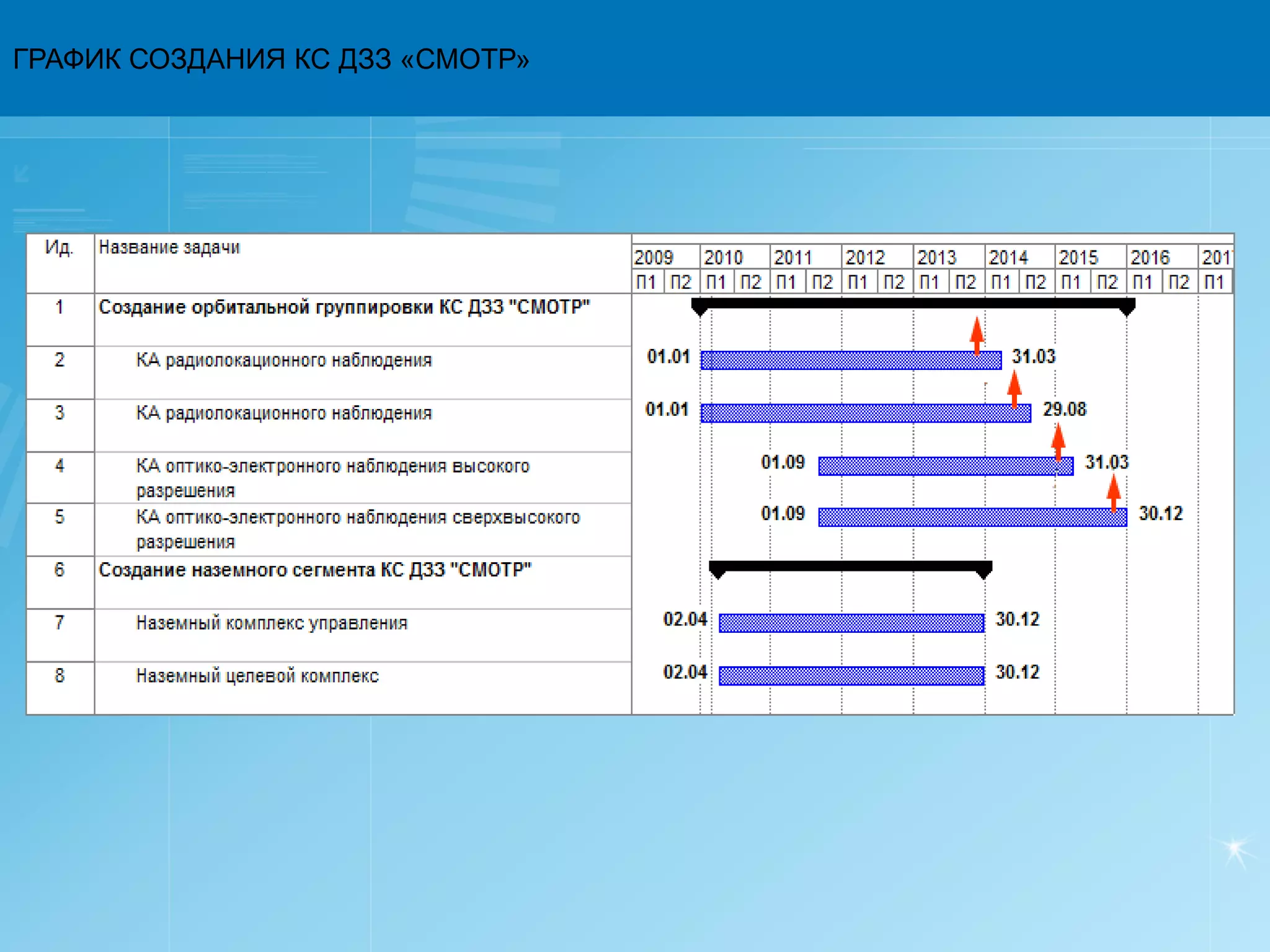

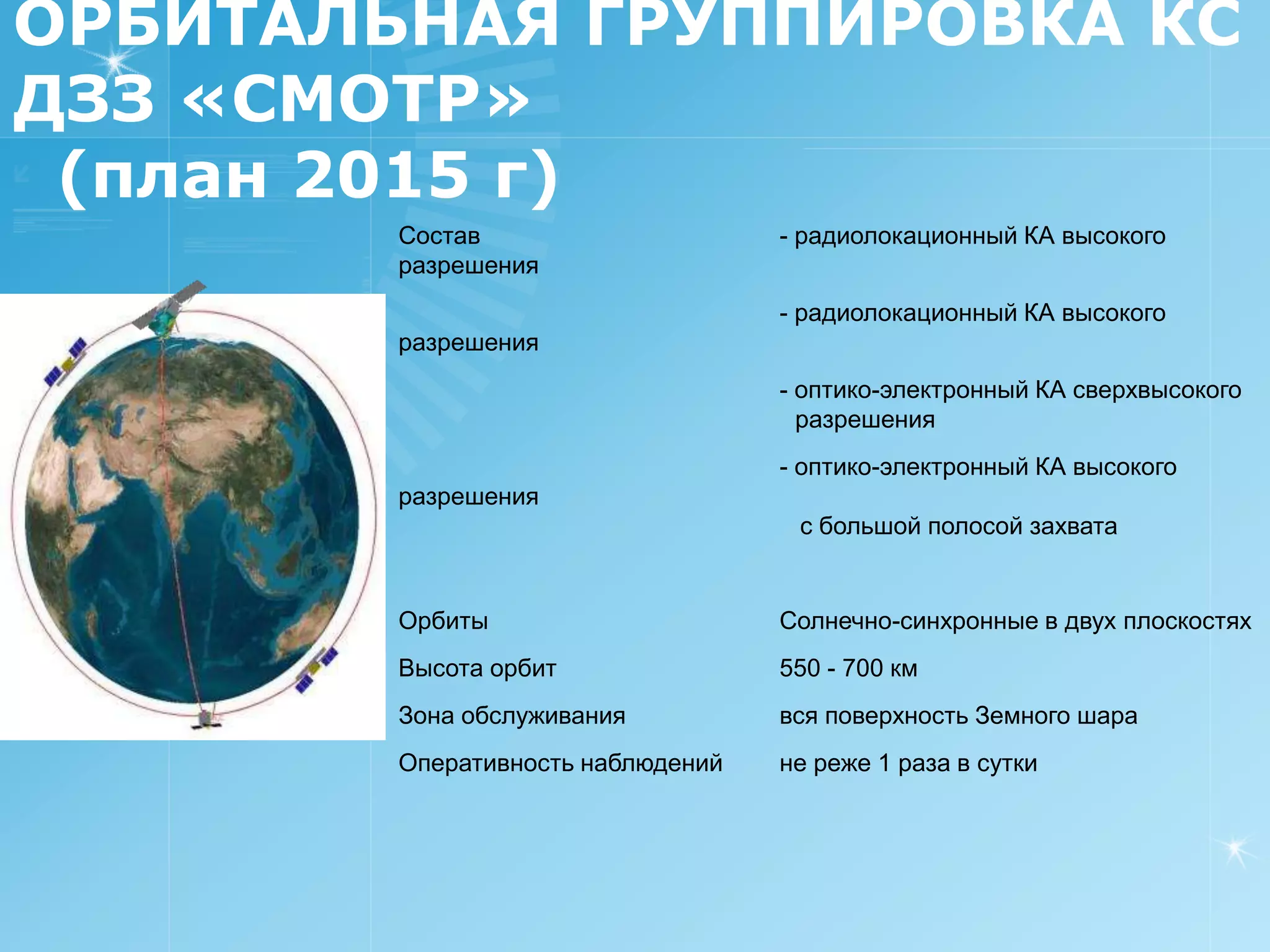

КС «Смотр» спутникового мониторинга объектов
газовой отрасли российской Федерации
в составе 4 космических аппаратов;
КК «Аркон-Виктория» оптико-электронного наблюдения;
КС «Экола-К» дистанционного зондирования Земли
на базе малых космических аппаратов "Экола";
КК «Кондор-Э» радиолокационного наблюдения.

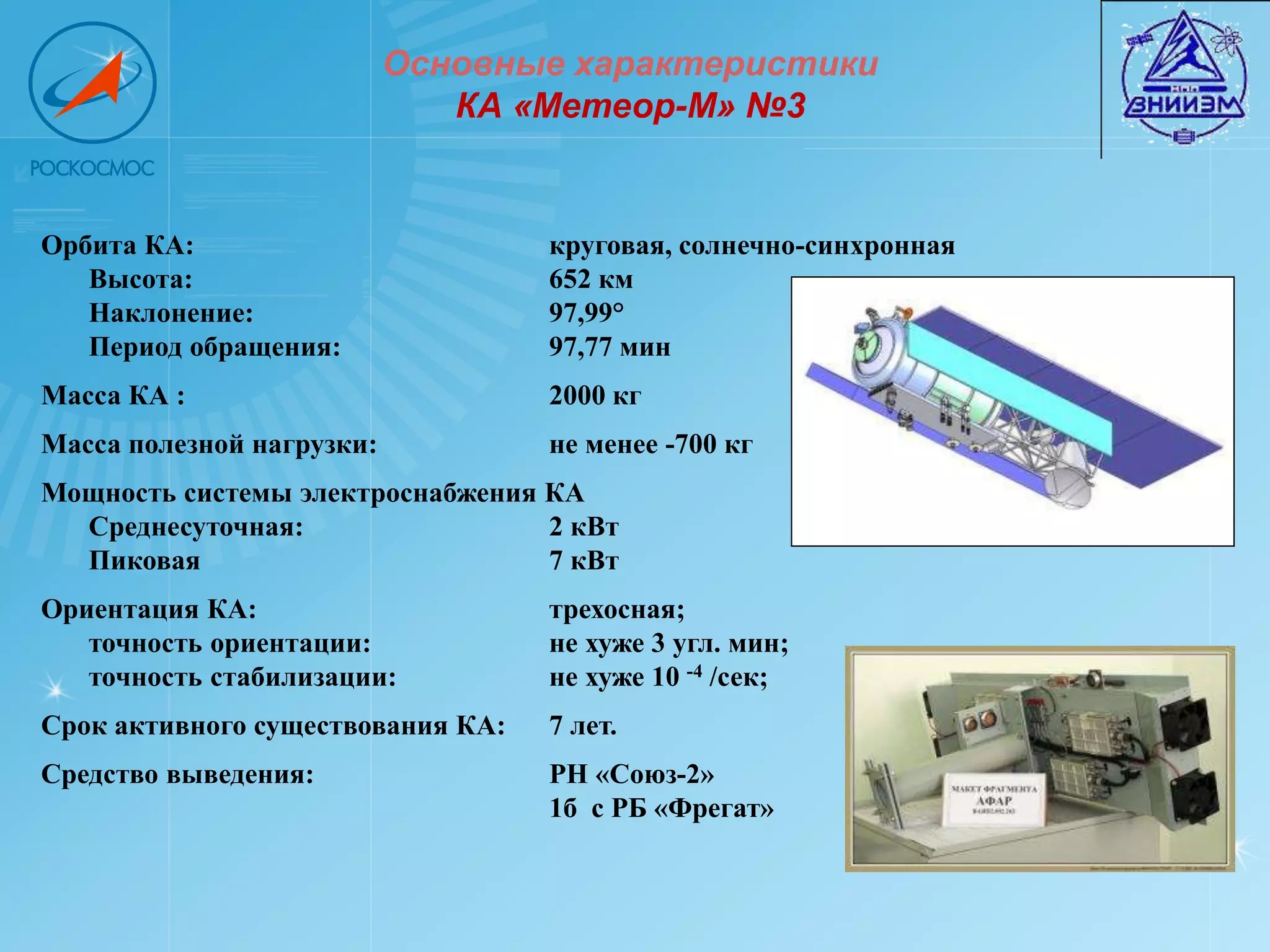

50. Основные характеристики
КА «Метеор-М» №3
Орбита КА: круговая, солнечно-синхронная
Высота: 652 км
Наклонение: 97,99°
Период обращения: 97,77 мин
Масса КА : 2000 кг
Масса полезной нагрузки: не менее -700 кг
Мощность системы электроснабжения КА
Среднесуточная: 2 кВт
Пиковая 7 кВт
Ориентация КА: трехосная;
точность ориентации: не хуже 3 угл. мин;
точность стабилизации: не хуже 10 -4 /сек;
Срок активного существования КА: 7 лет.
Средство выведения: РН «Союз-2»
1б с РБ «Фрегат»

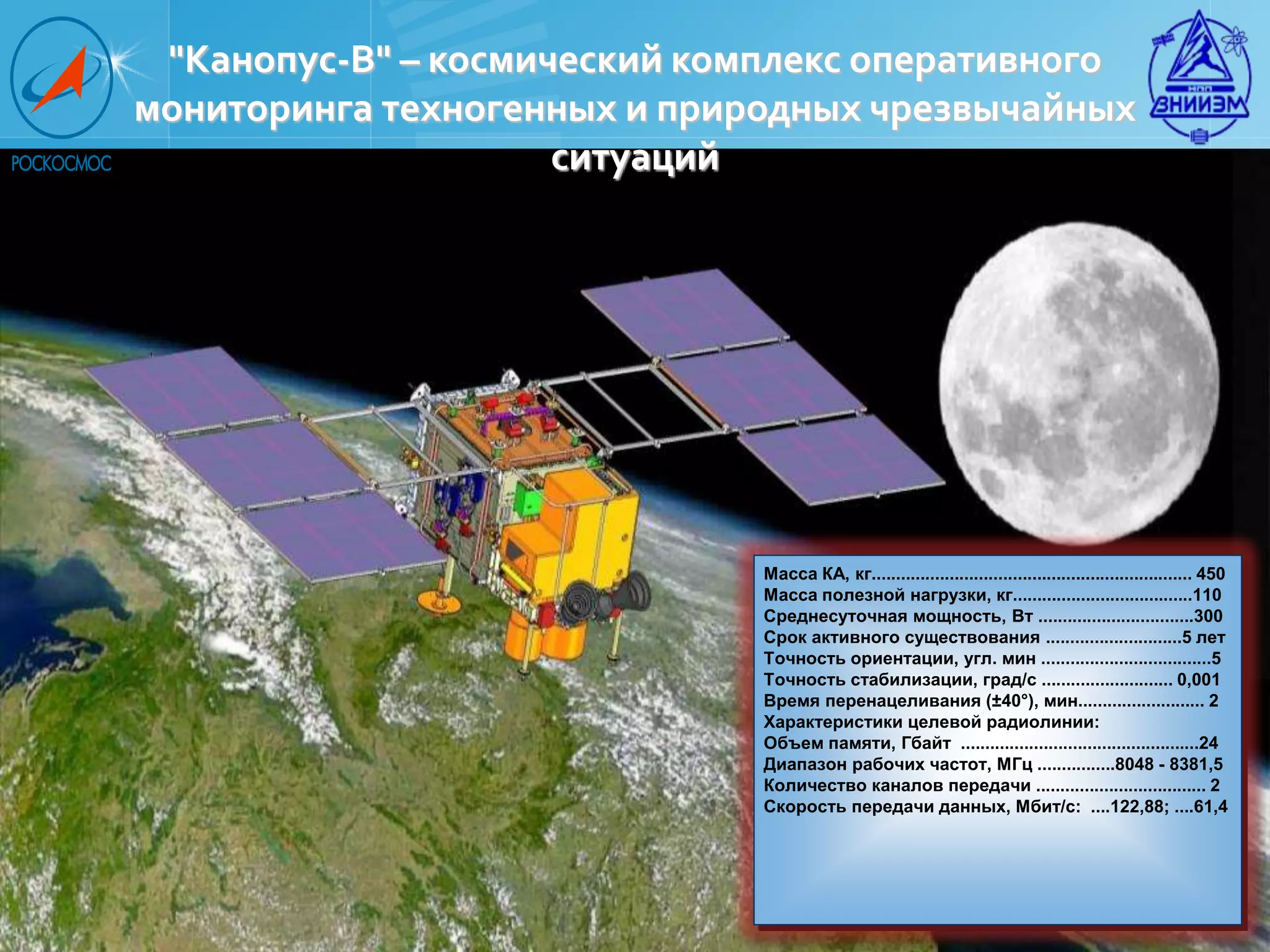

51. "Канопус-В" – космический комплекс оперативного
мониторинга техногенных и природных чрезвычайных
ситуаций
Масса КА, кг.................................................................. 450
Масса полезной нагрузки, кг.....................................110
Среднесуточная мощность, Вт ................................300
Срок активного существования ............................5 лет
Точность ориентации, угл. мин ...................................5
Точность стабилизации, град/с ........................... 0,001
Время перенацеливания (±40°), мин.......................... 2
Характеристики целевой радиолинии:
Объем памяти, Гбайт .................................................24
Диапазон рабочих частот, МГц ................8048 - 8381,5
Количество каналов передачи ................................... 2
Скорость передачи данных, Мбит/с: ....122,88; ....61,4

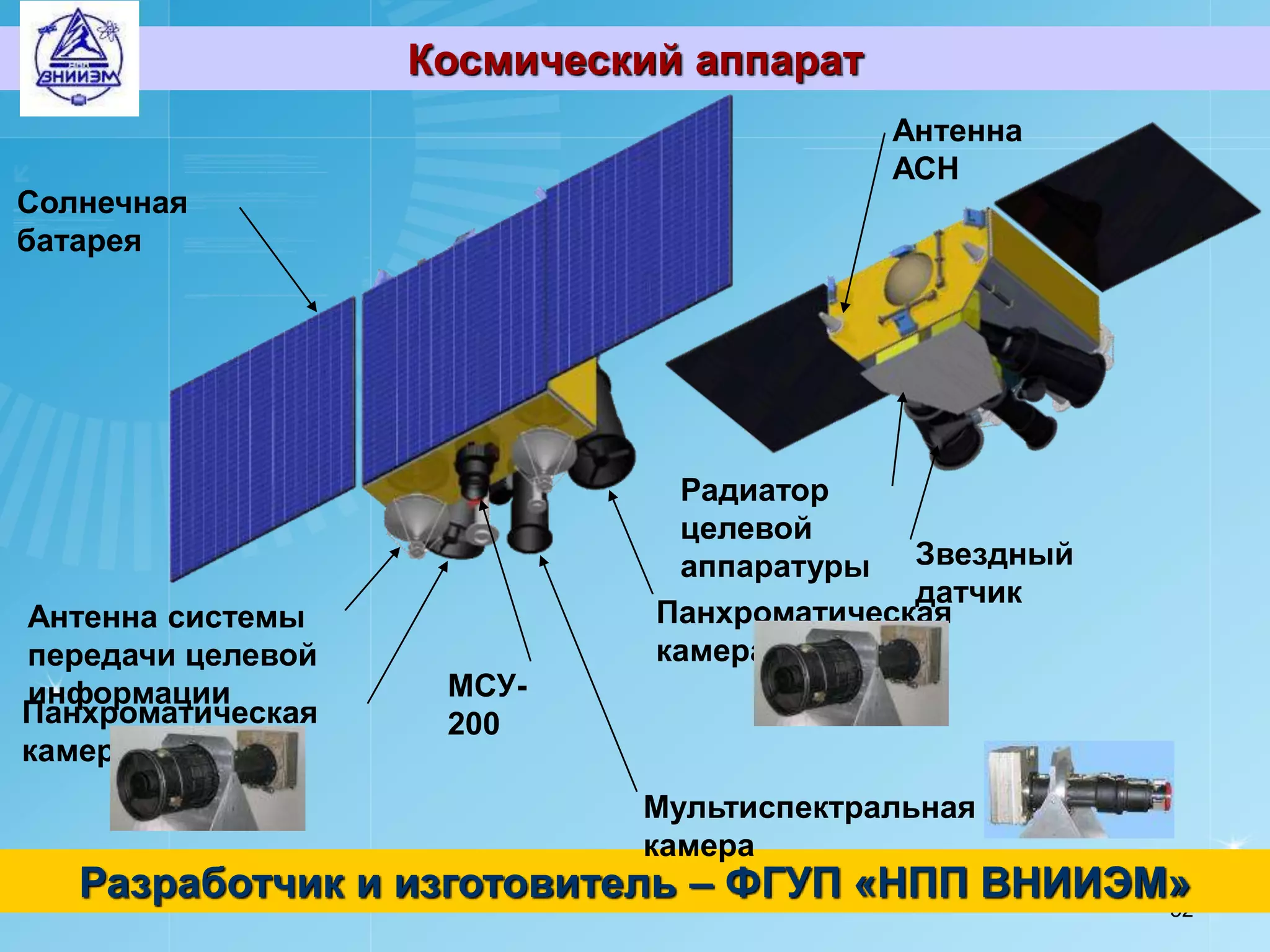

52. Космический аппарат
Антенна
АСН
Солнечная
батарея
Радиатор
целевой
аппаратуры Звездный
датчик
Антенна системы Панхроматическая
передачи целевой камера №1
информации МСУ-
Панхроматическая 200
камера №2
Мультиспектральная
камера
Разработчик и изготовитель – ФГУП «НПП ВНИИЭМ»
52

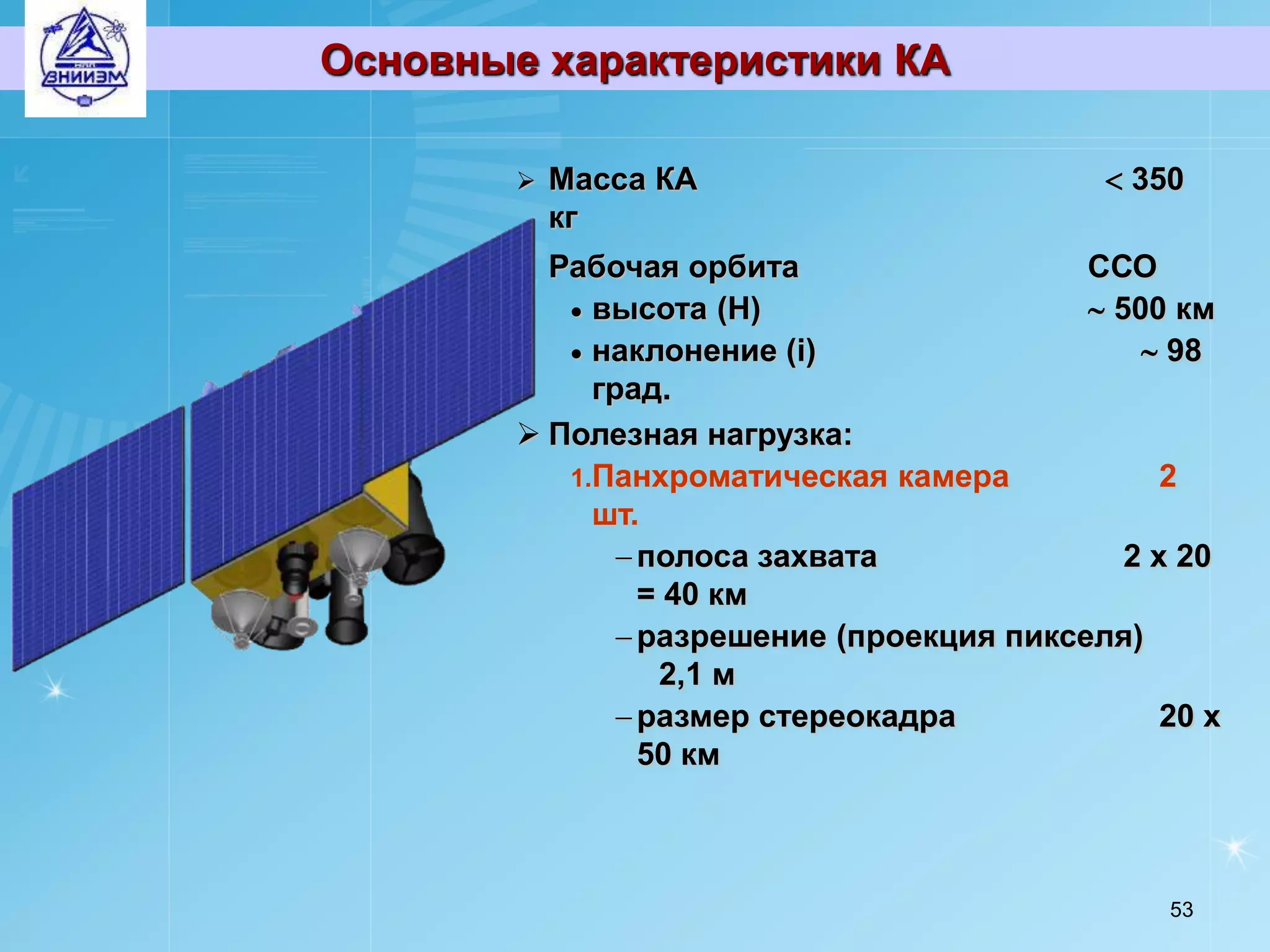

53. Основные характеристики КА
Масса КА 350
кг
Рабочая орбита ССО
высота (Н) 500 км
наклонение (i) 98
град.
Полезная нагрузка:
1.Панхроматическая камера 2
шт.
полоса захвата 2 х 20
= 40 км
разрешение (проекция пикселя)
2,1 м
размер стереокадра 20 х
50 км
53

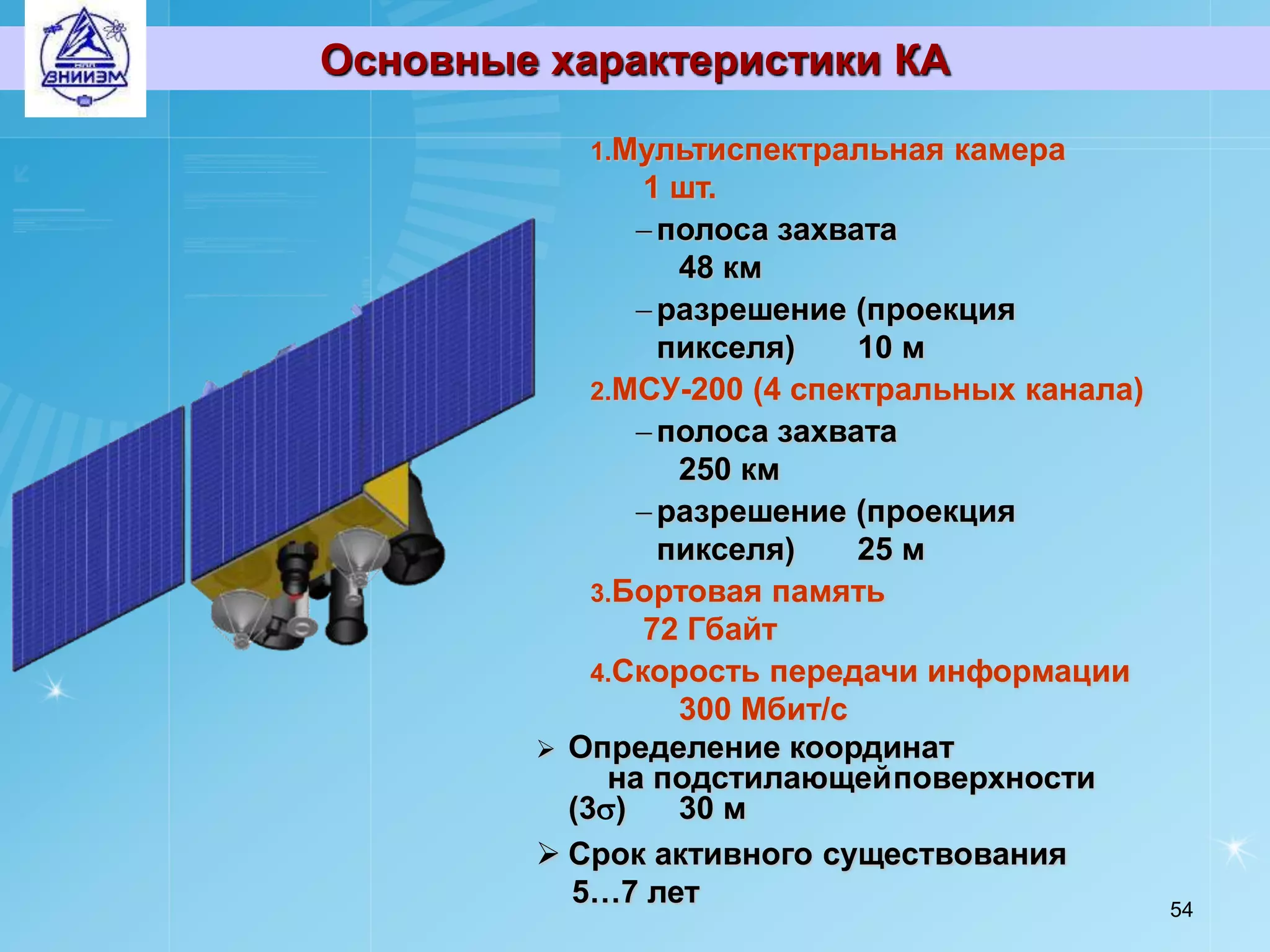

54. Основные характеристики КА
1.Мультиспектральная камера
1 шт.
полоса захвата
48 км
разрешение (проекция
пикселя) 10 м
2.МСУ-200 (4 спектральных канала)
полоса захвата
250 км
разрешение (проекция
пикселя) 25 м
3.Бортовая память
72 Гбайт
4.Скорость передачи информации
300 Мбит/с
Определение координат
на подстилающей поверхности
(3) 30 м
Срок активного существования
5…7 лет 54

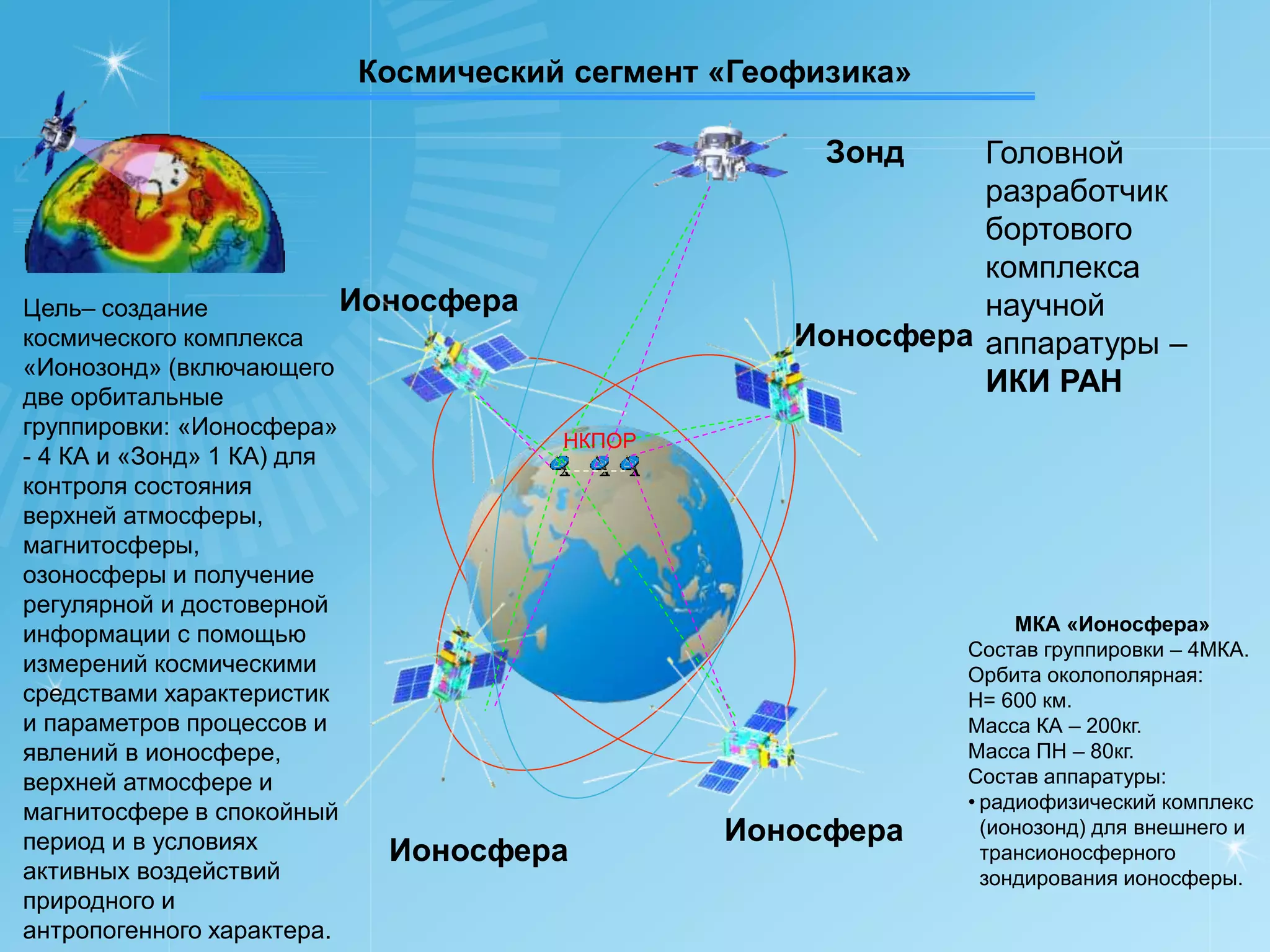

55. Космический сегмент «Геофизика»
Зонд Головной
разработчик
бортового
комплекса
Цель– создание Ионосфера научной
космического комплекса Ионосфера аппаратуры –
«Ионозонд» (включающего
две орбитальные
ИКИ РАН
группировки: «Ионосфера»
НКПОР
- 4 КА и «Зонд» 1 КА) для
контроля состояния
верхней атмосферы,
магнитосферы,
озоносферы и получение
регулярной и достоверной
МКА «Ионосфера»
информации с помощью
Состав группировки – 4МКА.
измерений космическими Орбита околополярная:
средствами характеристик Н= 600 км.
и параметров процессов и Масса КА – 200кг.
явлений в ионосфере, Масса ПН – 80кг.
верхней атмосфере и Состав аппаратуры:
• радиофизический комплекс
магнитосфере в спокойный
период и в условиях Ионосфера (ионозонд) для внешнего и
Ионосфера трансионосферного
активных воздействий зондирования ионосферы.
природного и
антропогенного характера.

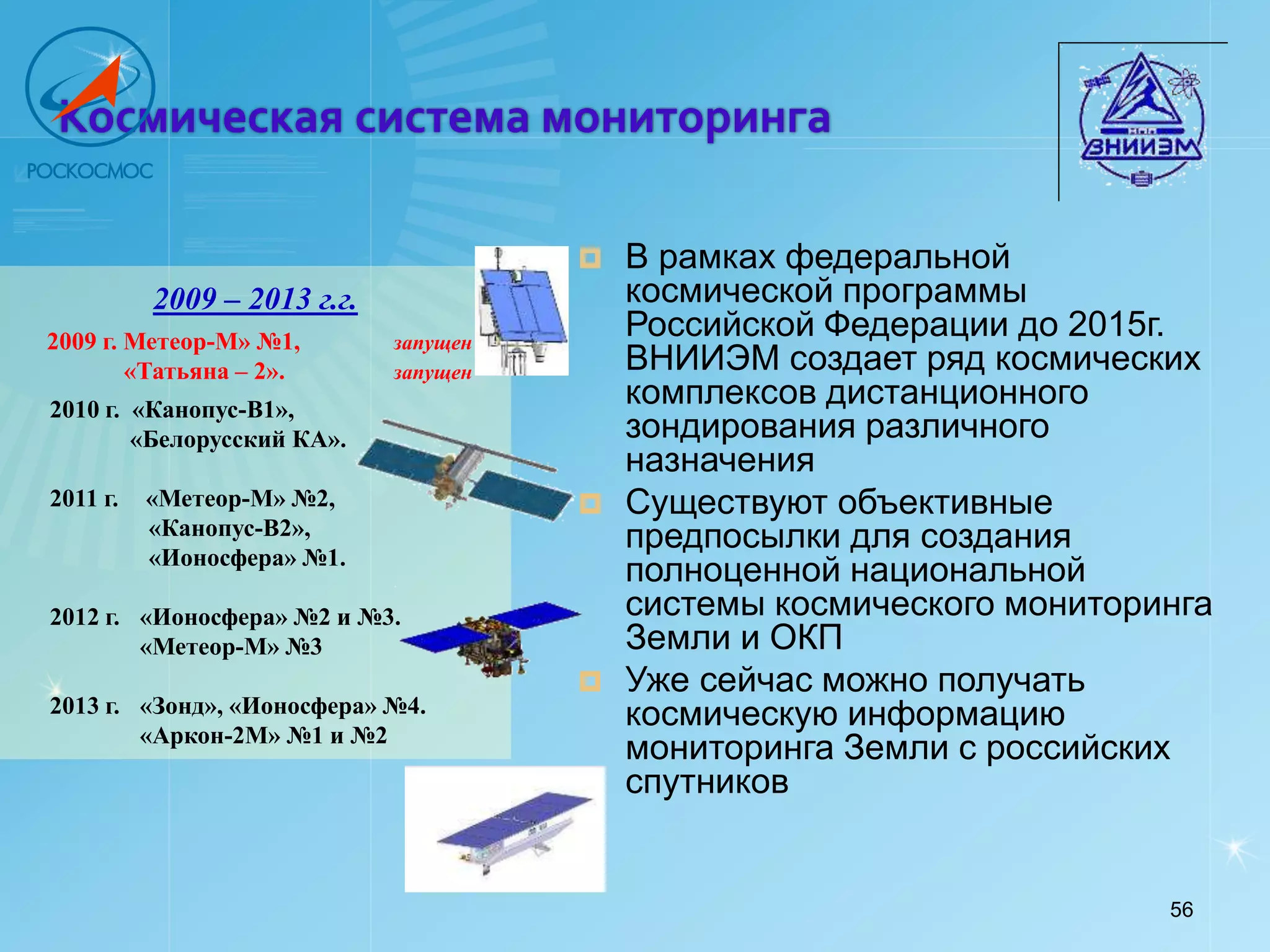

56. Космическая система мониторинга
В рамках федеральной
2009 – 2013 г.г. космической программы
2009 г. Метеор-М» №1, запущен
Российской Федерации до 2015г.
«Татьяна – 2». запущен ВНИИЭМ создает ряд космических
2010 г. «Канопус-В1»,
комплексов дистанционного
«Белорусский КА». зондирования различного
назначения
2011 г. «Метеор-М» №2, Существуют объективные
«Канопус-В2», предпосылки для создания
«Ионосфера» №1.
полноценной национальной
2012 г. «Ионосфера» №2 и №3. системы космического мониторинга
«Метеор-М» №3 Земли и ОКП
Уже сейчас можно получать
2013 г. «Зонд», «Ионосфера» №4. космическую информацию
«Аркон-2М» №1 и №2
мониторинга Земли с российских
спутников
56

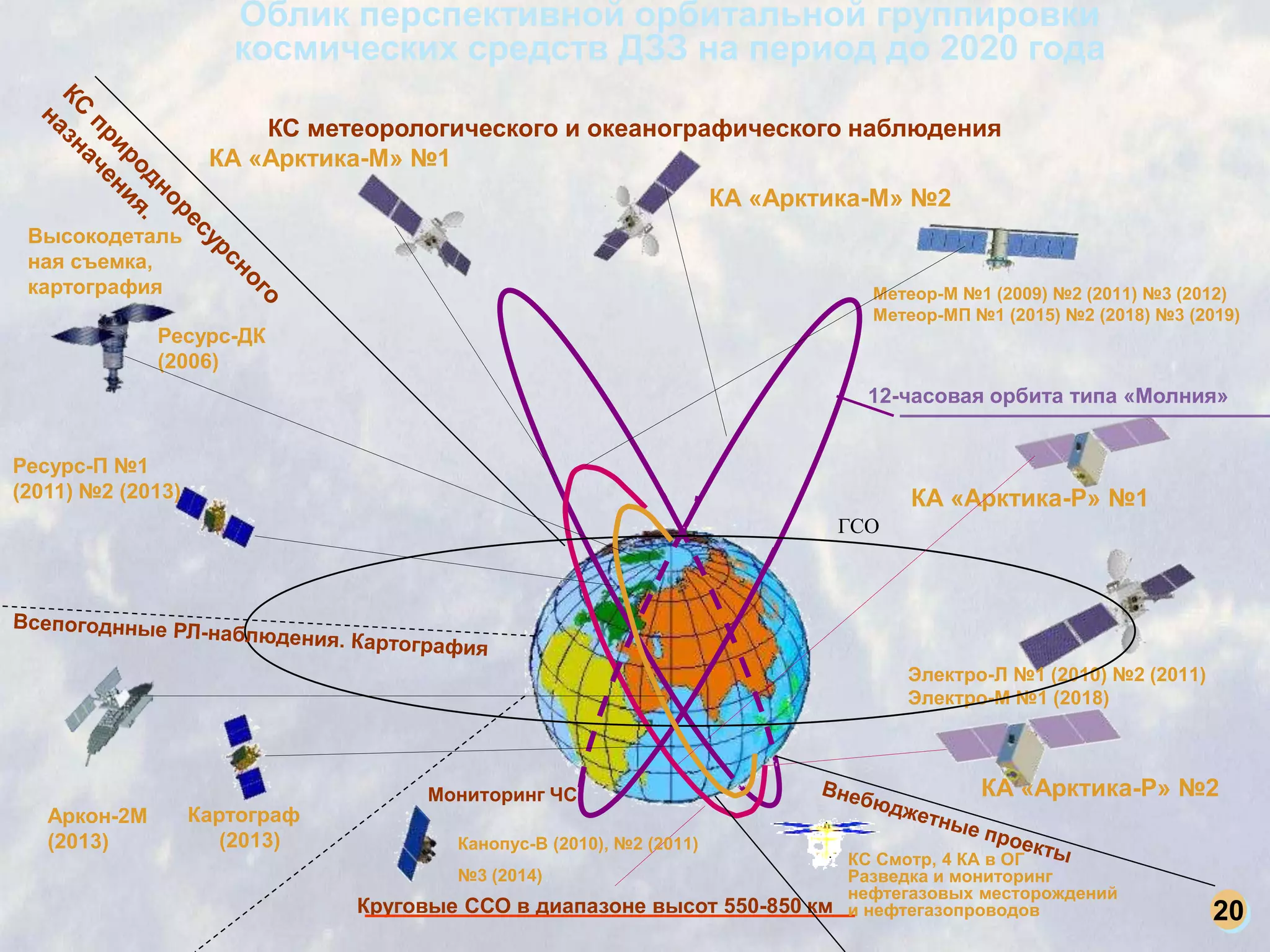

58. Облик перспективной орбитальной группировки
космических средств ДЗЗ на период до 2020 года
КС метеорологического и океанографического наблюдения
КА «Арктика-М» №1
КА «Арктика-М» №2
Высокодеталь
ная съемка,
картография Метеор-М №1 (2009) №2 (2011) №3 (2012)
Метеор-МП №1 (2015) №2 (2018) №3 (2019)
Ресурс-ДК
(2006)
12-часовая орбита типа «Молния»
Ресурс-П №1
(2011) №2 (2013) КА «Арктика-Р» №1
ГСО
Электро-Л №1 (2010) №2 (2011)
Электро-М №1 (2018)
Мониторинг ЧС КА «Арктика-Р» №2
Аркон-2М Картограф
(2013) (2013) Канопус-В (2010), №2 (2011)
КС Смотр, 4 КА в ОГ
№3 (2014) Разведка и мониторинг
нефтегазовых месторождений
Круговые ССО в диапазоне высот 550-850 км и нефтегазопроводов 20
60. ОРБИТАЛЬНАЯ ГРУППИРОВКА КС
ДЗЗ «СМОТР»
(план 2015 г)
Состав - радиолокационный КА высокого
разрешения
- радиолокационный КА высокого
разрешения
- оптико-электронный КА сверхвысокого
разрешения
- оптико-электронный КА высокого
разрешения
с большой полосой захвата
Орбиты Солнечно-синхронные в двух плоскостях
Высота орбит 550 - 700 км
Зона обслуживания вся поверхность Земного шара
Оперативность наблюдений не реже 1 раза в сутки

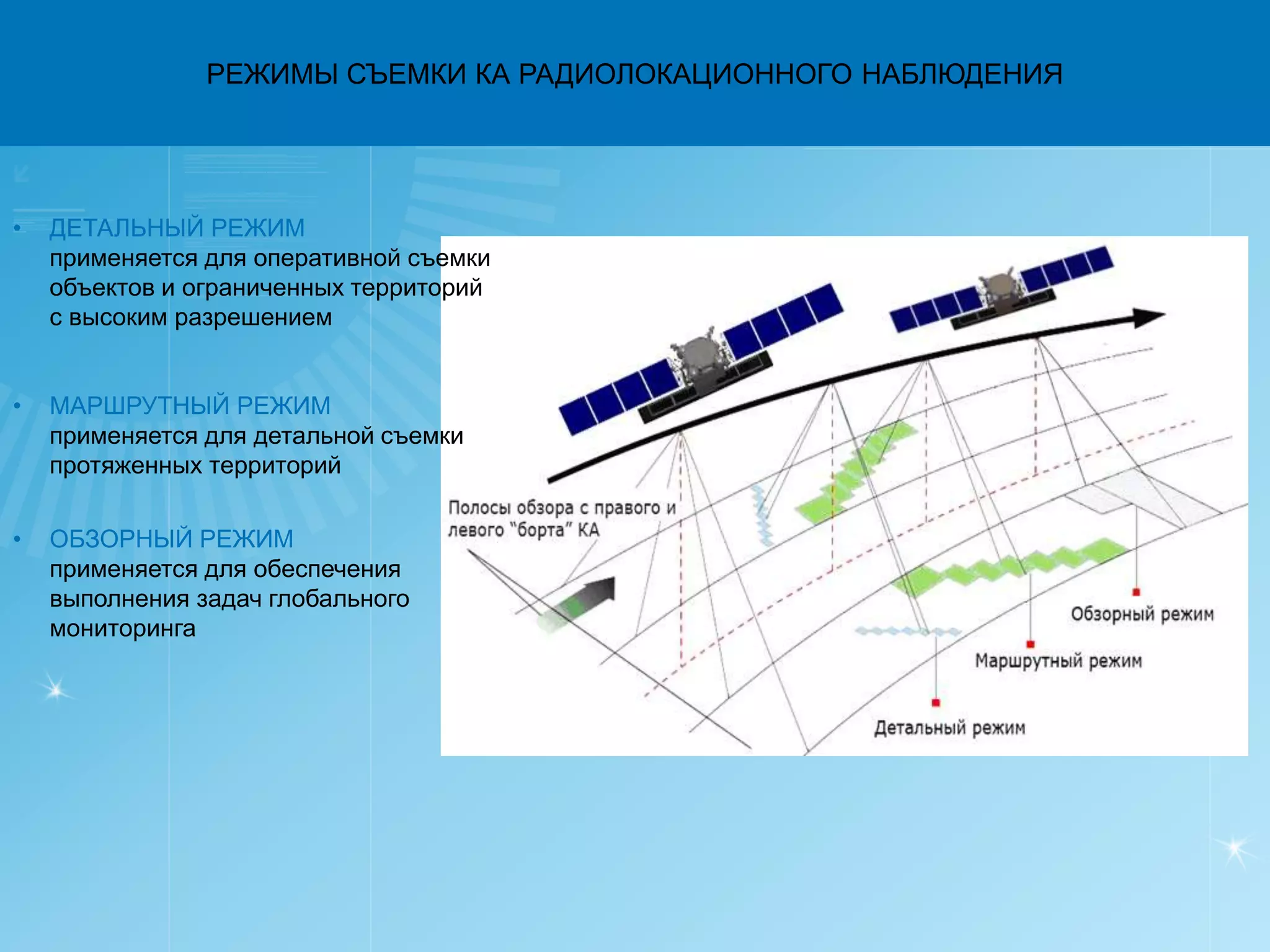

61. РЕЖИМЫ СЪЕМКИ КА РАДИОЛОКАЦИОННОГО НАБЛЮДЕНИЯ
• ДЕТАЛЬНЫЙ РЕЖИМ
применяется для оперативной съемки
объектов и ограниченных территорий
с высоким разрешением
• МАРШРУТНЫЙ РЕЖИМ
применяется для детальной съемки
протяженных территорий
• ОБЗОРНЫЙ РЕЖИМ
применяется для обеспечения
выполнения задач глобального
мониторинга

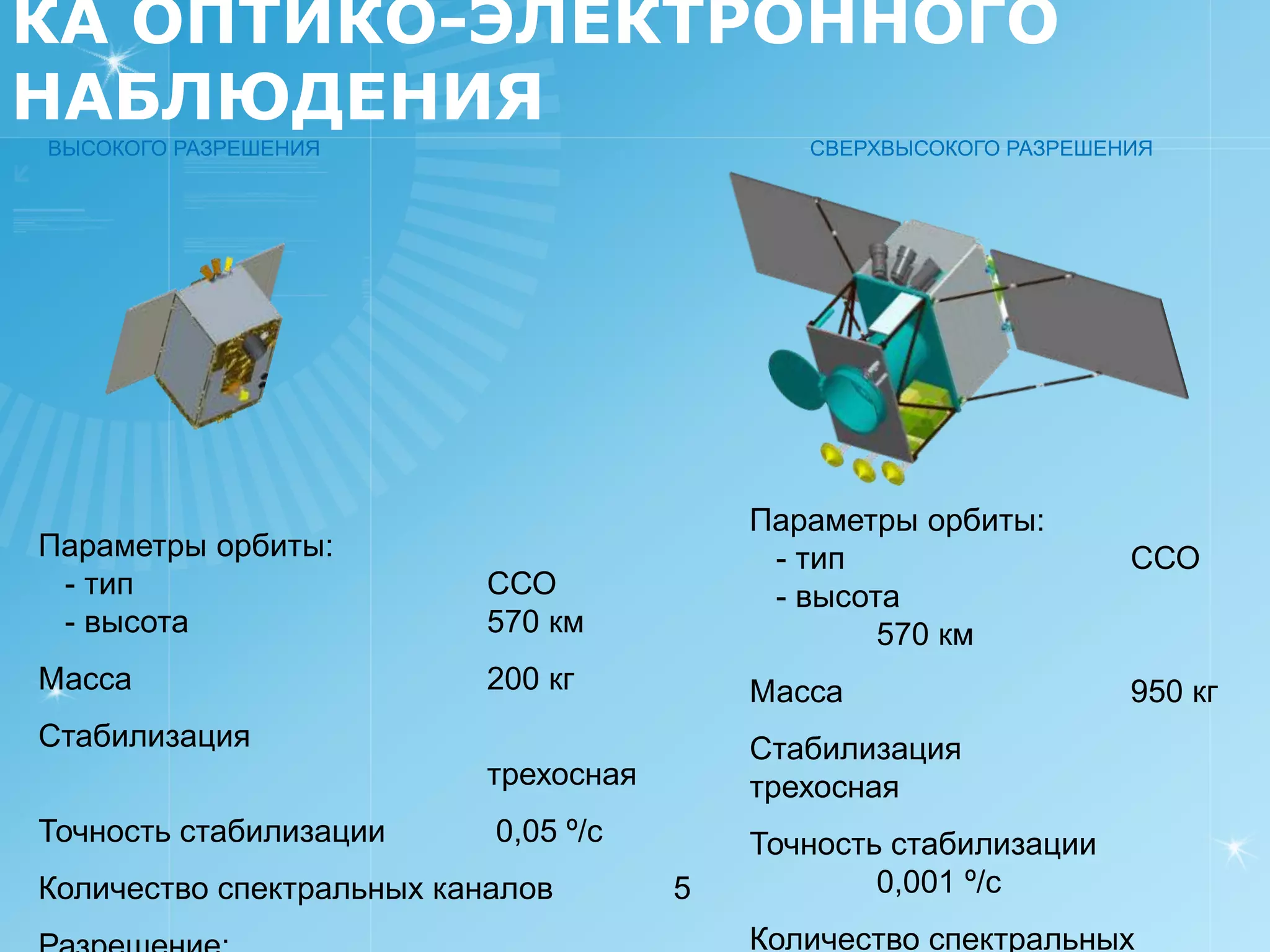

62. КА ОПТИКО-ЭЛЕКТРОННОГО
НАБЛЮДЕНИЯ
ВЫСОКОГО РАЗРЕШЕНИЯ СВЕРХВЫСОКОГО РАЗРЕШЕНИЯ
Параметры орбиты:
Параметры орбиты: - тип ССО
- тип ССО - высота
- высота 570 км 570 км
Масса 200 кг Масса 950 кг
Стабилизация Стабилизация
трехосная трехосная
Точность стабилизации 0,05 º/с Точность стабилизации
Количество спектральных каналов 5 0,001 º/с
Количество спектральных
64. GeoEye заинтересована в приобретении российских данных
13 апреля 2010 года в Москве
прошла рабочая встреча российских
и американских специалистов в
области космических систем
дистанционного зондирования.
Главным организатором встречи
выступило ГИА «Иннотер».
Во встрече участвовали с американской стороны д-р Эндрю Ханна (Andrew
Hanna), региональный директор по продажам в регионе EMEA компании
GeoEye, и Андрей Шумаков, торговый представитель компании в России.
С российской стороны в переговорах участвовала делегация ФГУП НПП
ВНИИЭМ под руководством заместителя генерального директора-генерального
конструктора Кирилла Боярчука, делегация компании "Иннотер" под
руководством генерального директора Виктора Лаврова.
РУСИЧ
65. Обсуждались организационные и
технические аспекты взаимного
использования перспективной
российской спутниковой
группировки (аппараты «Канопус-
В», «БелКА-2»), с одной стороны, и
группировки компании GeoEye - с
другой. В ходе переговоров,
американская компания выразила
заинтересованность в
приобретении российских
космических съёмочных данных.
Также американские представители
предложили обсудить вопрос о
Ответственным за дальнейшее
возможности производства на
мощностях НПП ВНИИЭМ спутника
взаимодействие между компанией
(или спутников) дистанционного GeoEye и ФГУП НПП «ВНИИЭМ» был
зондирования 2,5— 5 метрового выбран генеральный директор ГИА
разрешения . Именно такого Иннотер В.В. Лавров
спутника в настоящее время нет в
группировке GeoEye, однако он
необходим для проведения
оперативной съёмки больших
территорий и создания объёмного
архива с покрытием всей
поверхности Земли. РУСИЧ
66. ООО «ГИА Иннотер»
г.Москва, ул.Малая Юшуньская,
дом 1, корпус 1 офис 304-308
тел. (495) 319-81-80, 319-84-24,
(495) 765-77-64
факс (495) 319-81-79
www.innoter.com
e-mail: innoter1@innoter.com
РУСИЧ
