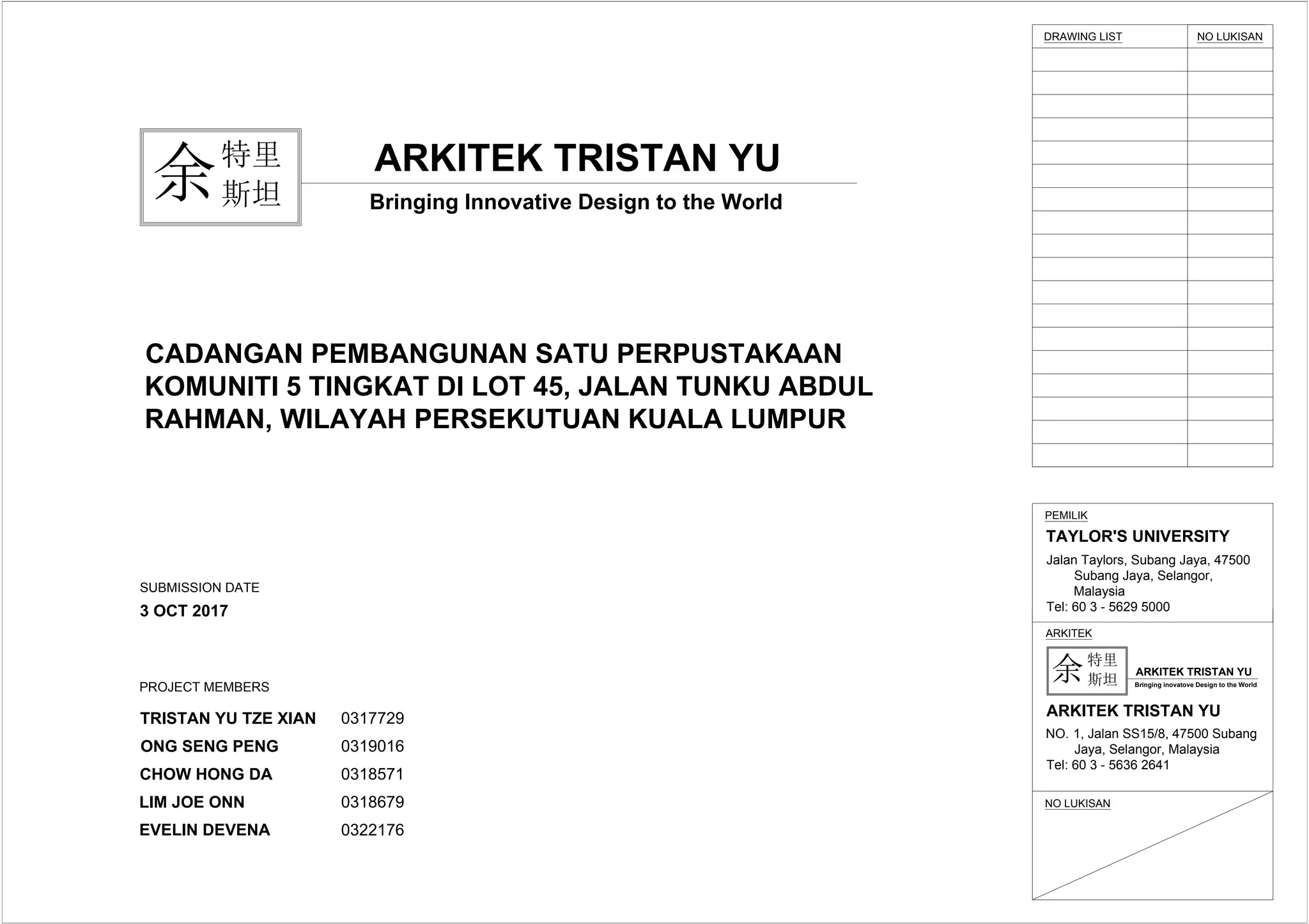

Dokumen ini adalah tentang cadangan pembangunan perpustakaan komuniti 5 tingkat di Kuala Lumpur, yang dipimpin oleh arkitek Tristan Yu. Ia termasuk senarai keperluan dan undang-undang pembinaan, serta butiran kontak pemaju dan perancang. Semua pelan dan pengiraan yang berkaitan perlu dikemukakan kepada jabatan bomba dan penyelamat untuk pengesahan.

1. SUBMISSION DATE
PROJECT MEMBERS
TRISTAN YU TZE XIAN
ONG SENG PENG
CHOW HONG DA
LIM JOE ONN
EVELIN DEVENA
0319016
0317729
0318571
0318679
0322176
DRAWING LIST
PEMILIK
NO LUKISAN
3 OCT 2017
TAYLOR'S UNIVERSITY
Jalan Taylors, Subang Jaya, 47500
Subang Jaya, Selangor,
Malaysia
Tel: 60 3 - 5629 5000
ARKITEK
ARKITEK TRISTAN YU
NO. 1, Jalan SS15/8, 47500 Subang
Jaya, Selangor, Malaysia
Tel: 60 3 - 5636 2641
NO LUKISAN
特里
斯坦余
特里
斯坦余 ARKITEK TRISTAN YU
CADANGAN PEMBANGUNAN SATU PERPUSTAKAAN
KOMUNITI 5 TINGKAT DI LOT 45, JALAN TUNKU ABDUL
RAHMAN, WILAYAH PERSEKUTUAN KUALA LUMPUR
ARKITEK TRISTAN YU
Bringing inovatove Design to the World
Bringing Innovative Design to the World

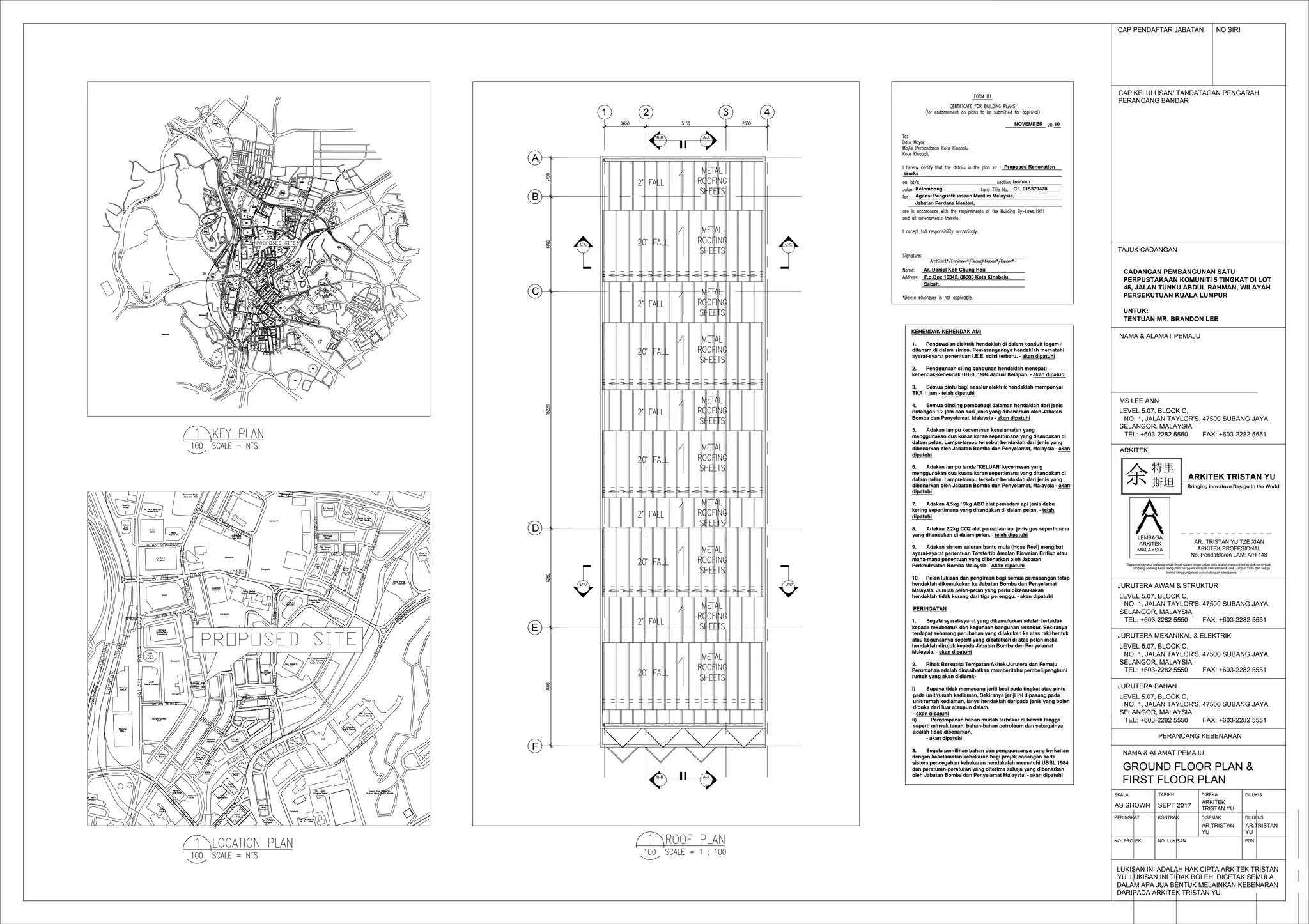

2. LEMBAGA
ARKITEK
MALAYSIA
CAP PENDAFTAR JABATAN NO SIRI
CAP KELULUSAN/ TANDATAGAN PENGARAH
PERANCANG BANDAR
LUKISAN INI ADALAH HAK CIPTA ARKITEK TRISTAN
YU. LUKISAN INI TIDAK BOLEH DICETAK SEMULA
DALAM APA JUA BENTUK MELAINKAN KEBENARAN
DARIPADA ARKITEK TRISTAN YU.
TAJUK CADANGAN
CADANGAN PEMBANGUNAN SATU
PERPUSTAKAAN KOMUNITI 5 TINGKAT DI LOT
45, JALAN TUNKU ABDUL RAHMAN, WILAYAH
PERSEKUTUAN KUALA LUMPUR
UNTUK:
TENTUAN MR. BRANDON LEE
NAMA & ALAMAT PEMAJU
MS LEE ANN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
PERANCANG KEBENARAN
NAMA & ALAMAT PEMAJU

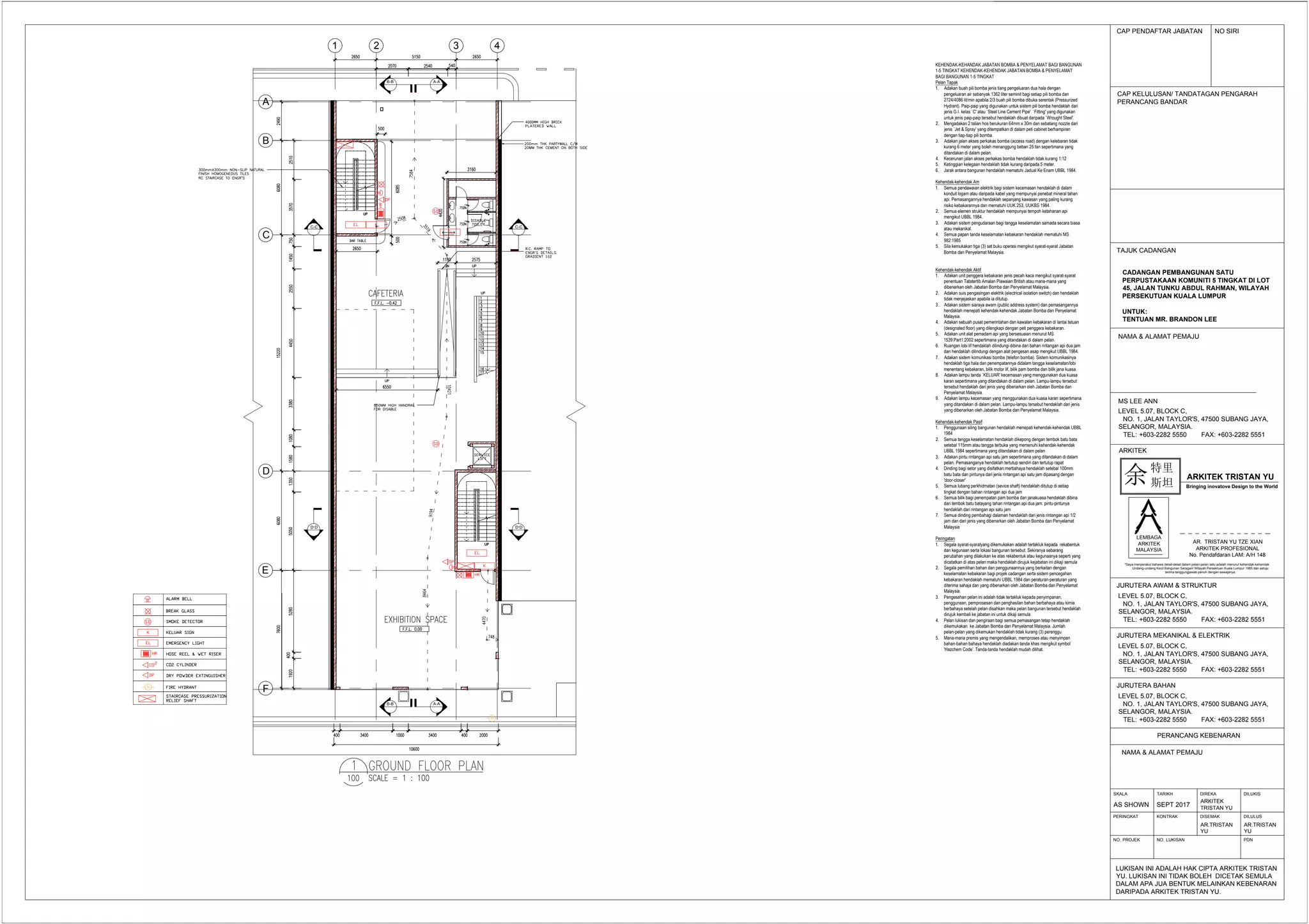

GROUND FLOOR PLAN &
FIRST FLOOR PLAN
JURUTERA BAHAN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
ARKITEK
AR. TRISTAN YU TZE XIAN
ARKITEK PROFESIONAL
No. Pendafdaran LAM: A/H 148
JURUTERA MEKANIKAL & ELEKTRIK
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
JURUTERA AWAM & STRUKTUR
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
*Saya menperakui bahawa detail-detail dalam pelan-pelan iaitu adalah menurut kehendak-kehendak
Undang-undang Kecil Bangunan Seragam Wilayah Persektuan Kuala Lumpur 1985 dan setuju
terima tanggungjawab penuh dengan sewajanya.
SKALA
AS SHOWN
TARIKH
SEPT 2017
DIREKA
ARKITEK
TRISTAN YU
DILUKIS
DISEMAKKONTRAKPERINGKAT DILULUS
NO. PROJEK NO. LUKISAN PDN
AR.TRISTAN
YU
AR.TRISTAN
YU
Proposed Renovation
Works
Inanam
10NOVEMBER
Kelombong C.L 015379478
Ar. Daniel Koh Chung Hou
P.o.Box 10342, 88803 Kota Kinabalu,
Sabah.
KEHENDAK-KEHENDAK AM:
1. Pendawaian elektrik hendaklah di dalam konduit logam /
ditanam di dalam simen. Pemasangannya hendaklah mematuhi
syarat-syarat penentuan I.E.E. edisi terbaru. - akan dipatuhi
2. Penggunaan siling bangunan hendaklah menepati
kehendak-kehendak UBBL 1984 Jadual Kelapan. - akan dipatuhi
3. Semua pintu bagi sesalur elektrik hendaklah mempunyai
TKA 1 jam - telah dipatuhi
4. Semua dinding pembahagi dalaman hendaklah dari jenis
rintangan 1/2 jam dan dari jenis yang dibenarkan oleh Jabatan
Bomba dan Penyelamat, Malaysia - akan dipatuhi
5. Adakan lampu kecemasan keselamatan yang
menggunakan dua kuasa karan sepertimana yang ditandakan di
dalam pelan. Lampu-lampu tersebut hendaklah dari jenis yang
dibenarkan oleh Jabatan Bomba dan Penyelamat, Malaysia - akan
dipatuhi
6. Adakan lampu tanda 'KELUAR' kecemasan yang
menggunakan dua kuasa karan sepertimana yang ditandakan di
dalam pelan. Lampu-lampu tersebut hendaklah dari jenis yang
dibenarkan oleh Jabatan Bomba dan Penyelamat, Malaysia - akan
dipatuhi
7. Adakan 4.5kg / 9kg ABC alat pemadam api jenis debu
kering sepertimana yang ditandakan di dalam pelan. - telah
dipatuhi
8. Adakan 2.2kg CO2 alat pemadam api jenis gas sepertimana
yang ditandakan di dalam pelan. - telah dipatuhi
9. Adakan sistem saluran bantu mula (Hose Reel) mengikut
syarat-syarat penentuan Tatatertib Amalan Piawaian British atau
mana-mana penentuan yang dibenarkan oleh Jabatan
Perkhidmatan Bomba Malaysia - Akan dipatuhi
10. Pelan lukisan dan pengiraan bagi semua pemasangan tetap
hendaklah dikemukakan ke Jabatan Bomba dan Penyelamat
Malaysia. Jumlah pelan-pelan yang perlu dikemukakan
hendaklah tidak kurang dari tiga perenggu. - akan dipatuhi
PERINGATAN
1. Segala syarat-syarat yang dikemukakan adalah tertakluk
kepada rekabentuk dan kegunaan bangunan tersebut. Sekiranya
terdapat sebarang perubahan yang dilakukan ke atas rekabentuk
atau kegunaanya seperti yang dicatatkan di atas pelan maka
hendaklah dirujuk kepada Jabatan Bomba dan Penyelamat
Malaysia. - akan dipatuhi
2. Pihak Berkuasa Tempatan/Akitek/Jurutera dan Pemaju
Perumahan adalah dinasihatkan memberitahu pembeli/penghuni
rumah yang akan didiami:-
i) Supaya tidak memasang jeriji besi pada tingkat atau pintu
pada unit/rumah kediaman, Sekiranya jeriji ini dipasang pada
unit/rumah kediaman, ianya hendaklah daripada jenis yang boleh
dibuka dari luar ataupun dalam.
- akan dipatuhi
ii) Penyimpanan bahan mudah terbakar di bawah tangga
seperti minyak tanah, bahan-bahan petroleum dan sebagainya
adalah tidak dibenarkan.
- akan dipatuhi
3. Segala pemilihan bahan dan penggunaanya yang berkaitan
dengan keselamatan kebakaran bagi projek cadangan serta
sistem pencegahan kebakaran hendakalah mematuhi UBBL 1984
dan peraturan-peraturan yang diterima sahaja yang dibenarkan
oleh Jabatan Bomba dan Penyelamat Malaysia. - akan dipatuhi
Agensi Penguatkuasaan Maritim Malaysia,
Jabatan Perdana Menteri,
特里
斯坦余 ARKITEK TRISTAN YU
Bringing inovatove Design to the World
1 2 3 4
A-AB-B
A-AB-B
D-D D-D
C-C C-C
B
C
F
A
D
E

3. LEMBAGA
ARKITEK
MALAYSIA
CAP PENDAFTAR JABATAN NO SIRI
CAP KELULUSAN/ TANDATAGAN PENGARAH
PERANCANG BANDAR
LUKISAN INI ADALAH HAK CIPTA ARKITEK TRISTAN
YU. LUKISAN INI TIDAK BOLEH DICETAK SEMULA
DALAM APA JUA BENTUK MELAINKAN KEBENARAN
DARIPADA ARKITEK TRISTAN YU.
TAJUK CADANGAN
CADANGAN PEMBANGUNAN SATU
PERPUSTAKAAN KOMUNITI 5 TINGKAT DI LOT
45, JALAN TUNKU ABDUL RAHMAN, WILAYAH
PERSEKUTUAN KUALA LUMPUR
UNTUK:
TENTUAN MR. BRANDON LEE
NAMA & ALAMAT PEMAJU
MS LEE ANN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
PERANCANG KEBENARAN
NAMA & ALAMAT PEMAJU
JURUTERA BAHAN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
ARKITEK
AR. TRISTAN YU TZE XIAN
ARKITEK PROFESIONAL
No. Pendafdaran LAM: A/H 148
JURUTERA MEKANIKAL & ELEKTRIK
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
JURUTERA AWAM & STRUKTUR
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
*Saya menperakui bahawa detail-detail dalam pelan-pelan iaitu adalah menurut kehendak-kehendak
Undang-undang Kecil Bangunan Seragam Wilayah Persektuan Kuala Lumpur 1985 dan setuju
terima tanggungjawab penuh dengan sewajanya.
SKALA
AS SHOWN
TARIKH
SEPT 2017
DIREKA
ARKITEK
TRISTAN YU
DILUKIS
DISEMAKKONTRAKPERINGKAT DILULUS
NO. PROJEK NO. LUKISAN PDN
AR.TRISTAN
YU
AR.TRISTAN
YU
特里
斯坦余 ARKITEK TRISTAN YU
Bringing inovatove Design to the World
B
C
1 2 3 4
F
A
D
E
A-AB-B
A-AB-B
C-C
D-D
C-C
D-D
KEHENDAK-KEHANDAK JABATAN BOMBA & PENYELAMAT BAGI BANGUNAN
1-5 TINGKAT KEHENDAK-KEHENDAK JABATAN BOMBA & PENYELAMAT
BAGI BANGUNAN 1-5 TINGKAT
Pelan Tapak
1. Adakan buah pili bomba jenis tiang pengeluaran dua hala dengan
pengeluaran air sebanyak 1362 liter seminit bagi setiap pili bomba dan
2724/4086 lit/min apabila 2/3 buah pili bomba dibuka serentak (Pressurized
Hydrant). Paip-paip yang digunakan untuk sistem pili bomba hendaklah dari
jenis G.I. kelas `C' atau `Steel Line Cement Pipe'. `Fitting' yang digunakan
untuk jenis paip-paip tersebut hendaklah dibuat daripada `Wrought Steel'.
2. Mengadakan 2 talian hos berukuran 64mm x 30m dan sebatang nozzle dari
jenis `Jet & Spray' yang ditempatkan di dalam peti cabinet berhampiran
dengan tiap-tiap pili bomba.
3. Adakan jalan akses perkakas bomba (access road) dengan kelebaran tidak
kurang 6 meter yang boleh menanggung beban 25 tan sepertimana yang
ditandakan di dalam pelan.
4. Kecerunan jalan akses perkakas bomba hendaklah tidak kurang 1:12
5. Ketinggian kelegaan hendaklah tidak kurang daripada 5 meter.
6. Jarak antara bangunan hendaklah mematuhi Jadual Ke Enam UBBL 1984.
Kehendak-kehendak Am
1. Semua pendawaian elektrik bagi sistem kecemasan hendaklah di dalam
konduit logam atau daripada kabel yang mempunyai penebat mineral tahan
api. Pemasangannya hendaklah sepanjang kawasan yang paling kurang
risiko kebakarannya dan mematuhi UUK 253, UUKBS 1984.
2. Semua elemen struktur hendaklah mempunyai tempoh ketahanan api
mengikut UBBL 1984.
3. Adakan sistem pengudaraan bagi tangga keselamatan samada secara biasa
atau mekanikal.
4. Semua papan tanda keselamatan kebakaran hendaklah mematuhi MS
982:1985
5. Sila kemukakan tiga (3) set buku operasi mengikut syarat-syarat Jabatan
Bomba dan Penyelamat Malaysia.
Kehendak-kehendak Aktif
1. Adakan unit penggera kebakaran jenis pecah kaca mengikut syarat-syarat
penentuan Tatatertib Amalan Piawaian British atau mana-mana yang
dibenarkan oleh Jabatan Bomba dan Penyelamat Malaysia.
2. Adakan suis pengasingan elektrik (electrical isolation switch) dan hendaklah
tidak menjejaskan apabila ia ditutup.
3.. Adakan sistem siaraya awam (public address system) dan pemasangannya
hendaklah menepati kehendak-kehendak Jabatan Bomba dan Penyelamat
Malaysia.
4. Adakan sebuah pusat pemerintahan dan kawalan kebakaran di lantai tetuan
(designated floor) yang dilengkapi dengan peti penggera kebakaran.
5. Adakan unit alat pemadam api yang bersesuaian menurut MS
1539:Part1:2002 sepertimana yang ditandakan di dalam pelan.
6. Ruangan lobi lif hendaklah dilindungi dibina dari bahan rintangan api dua jam
dan hendaklah dilindungi dengan alat pengesan asap mengikut UBBL 1984.
7. Adakan sistem komunikasi bomba (telefon bomba). Sistem komunikasinya
hendaklah tiga hala dan penempatannya didalam tangga keselamatan/lobi
menentang kebakaran, bilik motor lif, bilik pam bomba dan bilik jana kuasa.
8. Adakan lampu tanda `KELUAR' kecemasan yang menggunakan dua kuasa
karan sepertimana yang ditandakan di dalam pelan. Lampu-lampu tersebut
tersebut hendaklah dari jenis yang dibenarkan oleh Jabatan Bomba dan
Penyelamat Malaysia.
9. Adakan lampu kecemasan yang menggunakan dua kuasa karan sepertimana
yang ditandakan di dalam pelan. Lampu-lampu tersebut hendaklah dari jenis
yang dibenarkan oleh Jabatan Bomba dan Penyelamat Malaysia.
Kehendak-kehendak Pasif
1. Penggunaan siling bangunan hendaklah menepati kehendak-kehendak UBBL
1984
2. Semua tangga keselamatan hendaklah dikepong dengan tembok batu bata
setebal 115mm atau tangga terbuka yang memenuhi kehendak-kehendak
UBBL 1984 sepertimana yang ditandakan di dalam pelan
3. Adakan pintu rintangan api satu jam sepertimana yang ditandakan di dalam
pelan. Pemasanganya hendaklah tertutup sendiri dan tertutup rapat
4. Dinding bagi setor yang disifatkan merbahaya hendaklah setebal 100mm
batu bata dan pintunya dari jenis rintangan api satu jam dipasang dengan
'door-closer'
5. Semua lubang perkhidmatan (sevice shaft) hendaklah ditutup di setiap
tingkat dengan bahan rintangan api dua jam
6. Semua bilik bagi penempatan pam bomba dan janakuasa hendaklah dibina
dari tembok batu batayang tahan rintangan api dua jam. pintu-pintunya
hendaklah dari rintangan api satu jam
7. Semua dinding pembahagi dalaman hendaklah dari jenis rintangan api 1/2
jam dan dari jenis yang dibenarkan oleh Jabatan Bomba dan Penyelamat
Malaysia
Peringatan
1. Segala syarat-syaratyang dikemukakan adalah tertakluk kepada rekabentuk
dan kegunaan serta lokasi bangunan tersebut. Sekiranya sebarang
perubahan yang dilakukan ke atas rekabentuk atau kegunaanya seperti yang
dicatatkan di atas pelan maka hendaklah dirujuk kejabatan ini dikaji semula
2. Segala pemilihan bahan dan penggunaannya yang berkaitan dengan
keselamatan kebakaran bagi projek cadangan serta sistem pencegahan
kebakaran hendaklah mematuhi UBBL 1984 dan peraturan-peraturan yang
diterima sahaja dan yang dibenarkan oleh Jabatan Bomba dan Penyelamat
Malaysia.
3. Pengesahan pelan ini adalah tidak tertakluk kepada penyimpanan,
penggunaan, pemprosesan dan penghasilan bahan berbahaya atau kimia
berbahaya setelah pelan disahkan maka pelan bangunan tersebut hendaklah
dirujuk kembali ke jabatan ini untuk dikaji semula
4. Pelan lukisan dan pengiraan bagi semua pemasangan tetap hendaklah
dikemukakan ke Jabatan Bomba dan Penyelamat Malaysia. Jumlah
pelan-pelan yang dikemukan hendaklah tidak kurang (3) perenggu
5. Mana-mana premis yang mengendalikan, memproses atau menyimpan
bahan-bahan bahaya hendaklah diadakan tanda khas mengikut symbol
'Hazchem Code'. Tanda-tanda hendaklah mudah dilihat.

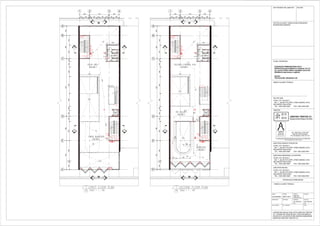

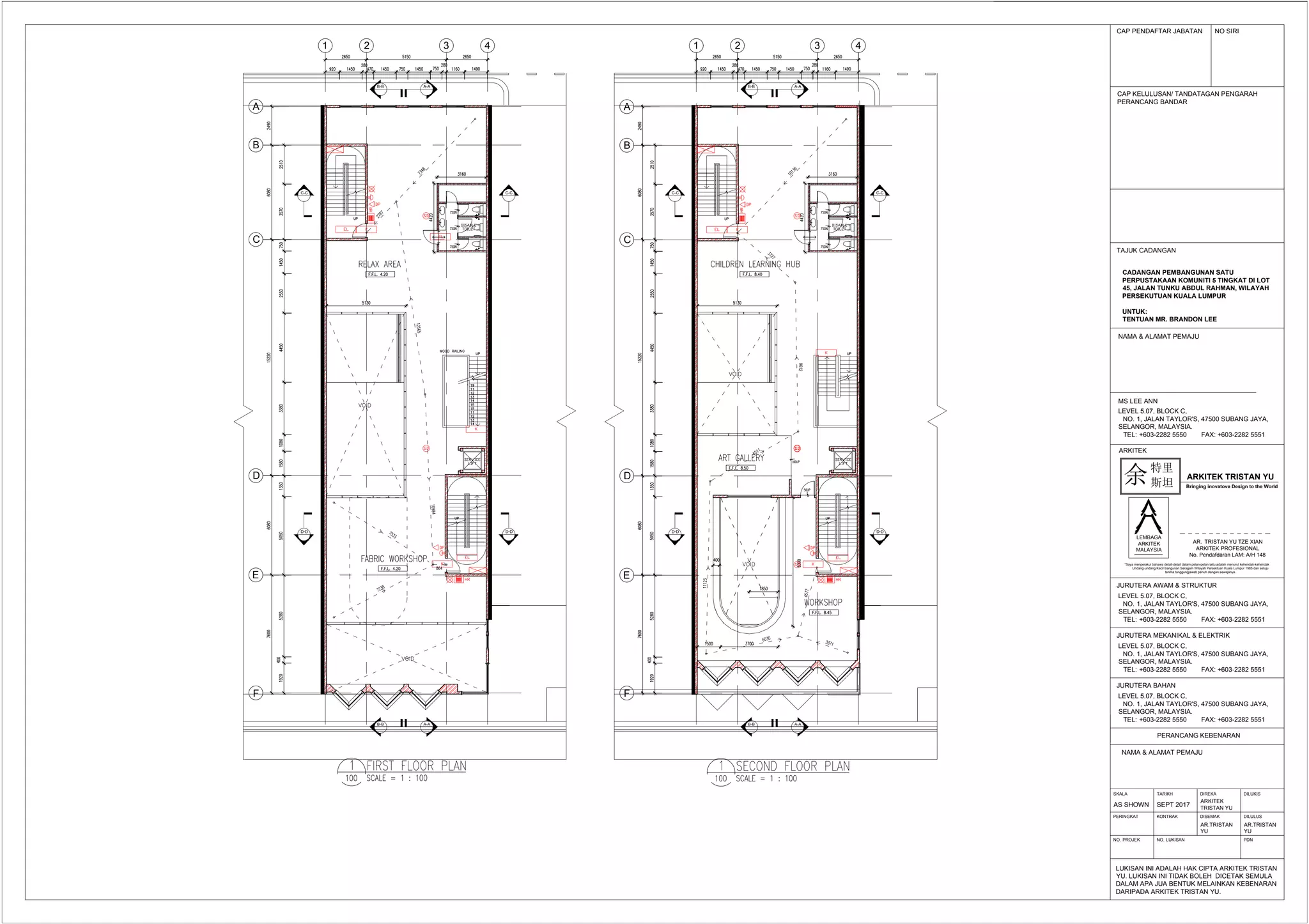

4. LEMBAGA
ARKITEK
MALAYSIA
CAP PENDAFTAR JABATAN NO SIRI
CAP KELULUSAN/ TANDATAGAN PENGARAH
PERANCANG BANDAR
LUKISAN INI ADALAH HAK CIPTA ARKITEK TRISTAN
YU. LUKISAN INI TIDAK BOLEH DICETAK SEMULA
DALAM APA JUA BENTUK MELAINKAN KEBENARAN
DARIPADA ARKITEK TRISTAN YU.
TAJUK CADANGAN
CADANGAN PEMBANGUNAN SATU
PERPUSTAKAAN KOMUNITI 5 TINGKAT DI LOT
45, JALAN TUNKU ABDUL RAHMAN, WILAYAH
PERSEKUTUAN KUALA LUMPUR
UNTUK:
TENTUAN MR. BRANDON LEE
NAMA & ALAMAT PEMAJU
MS LEE ANN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
PERANCANG KEBENARAN
NAMA & ALAMAT PEMAJU
JURUTERA BAHAN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
ARKITEK
AR. TRISTAN YU TZE XIAN
ARKITEK PROFESIONAL
No. Pendafdaran LAM: A/H 148
JURUTERA MEKANIKAL & ELEKTRIK
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
JURUTERA AWAM & STRUKTUR
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
*Saya menperakui bahawa detail-detail dalam pelan-pelan iaitu adalah menurut kehendak-kehendak
Undang-undang Kecil Bangunan Seragam Wilayah Persektuan Kuala Lumpur 1985 dan setuju
terima tanggungjawab penuh dengan sewajanya.
SKALA
AS SHOWN
TARIKH
SEPT 2017
DIREKA
ARKITEK
TRISTAN YU
DILUKIS
DISEMAKKONTRAKPERINGKAT DILULUS
NO. PROJEK NO. LUKISAN PDN
AR.TRISTAN
YU
AR.TRISTAN
YU
特里
斯坦余 ARKITEK TRISTAN YU
Bringing inovatove Design to the World
1 2 3 4
A-AB-B
A-AB-B
D-D D-D
C-C C-C
B
C
F
A
D
E
1 2 3 4
A-AB-B
A-AB-B
D-D D-D
C-C C-C
B
C
F
A
D
E

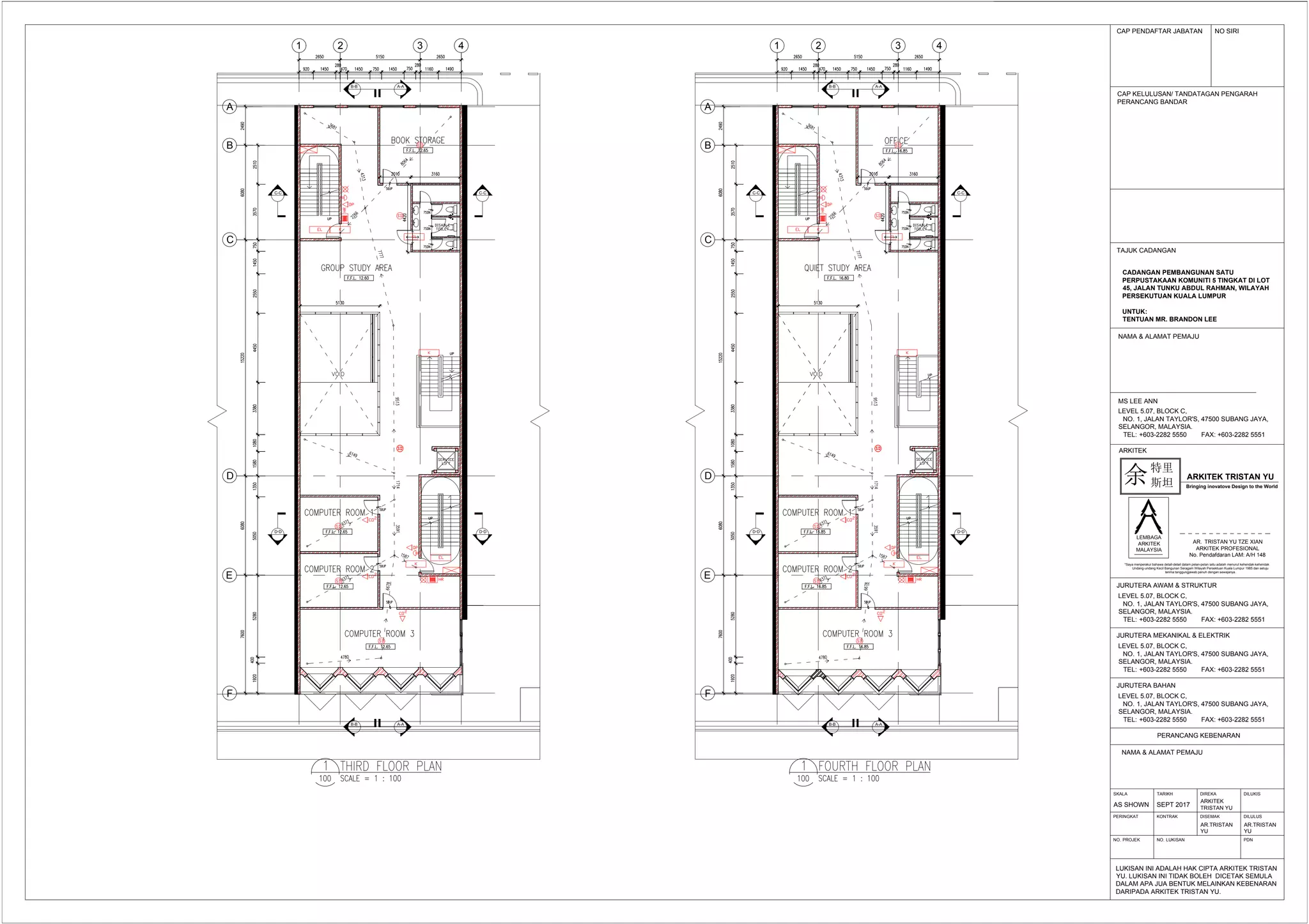

5. 1 2 3 4
A-AB-B
A-AB-B
D-D D-D
C-C C-C
B
C
F
A
D
E
1 2 3 4
A-AB-B
A-AB-B
D-D D-D
C-C C-C
B
C
F
A
D
E
LEMBAGA
ARKITEK
MALAYSIA
CAP PENDAFTAR JABATAN NO SIRI
CAP KELULUSAN/ TANDATAGAN PENGARAH
PERANCANG BANDAR
LUKISAN INI ADALAH HAK CIPTA ARKITEK TRISTAN
YU. LUKISAN INI TIDAK BOLEH DICETAK SEMULA
DALAM APA JUA BENTUK MELAINKAN KEBENARAN
DARIPADA ARKITEK TRISTAN YU.
TAJUK CADANGAN
CADANGAN PEMBANGUNAN SATU
PERPUSTAKAAN KOMUNITI 5 TINGKAT DI LOT
45, JALAN TUNKU ABDUL RAHMAN, WILAYAH
PERSEKUTUAN KUALA LUMPUR
UNTUK:
TENTUAN MR. BRANDON LEE
NAMA & ALAMAT PEMAJU
MS LEE ANN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
PERANCANG KEBENARAN
NAMA & ALAMAT PEMAJU
JURUTERA BAHAN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
ARKITEK
AR. TRISTAN YU TZE XIAN
ARKITEK PROFESIONAL
No. Pendafdaran LAM: A/H 148
JURUTERA MEKANIKAL & ELEKTRIK
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
JURUTERA AWAM & STRUKTUR
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
*Saya menperakui bahawa detail-detail dalam pelan-pelan iaitu adalah menurut kehendak-kehendak
Undang-undang Kecil Bangunan Seragam Wilayah Persektuan Kuala Lumpur 1985 dan setuju
terima tanggungjawab penuh dengan sewajanya.
SKALA
AS SHOWN
TARIKH
SEPT 2017
DIREKA
ARKITEK
TRISTAN YU
DILUKIS
DISEMAKKONTRAKPERINGKAT DILULUS
NO. PROJEK NO. LUKISAN PDN
AR.TRISTAN
YU
AR.TRISTAN
YU
特里
斯坦余 ARKITEK TRISTAN YU
Bringing inovatove Design to the World

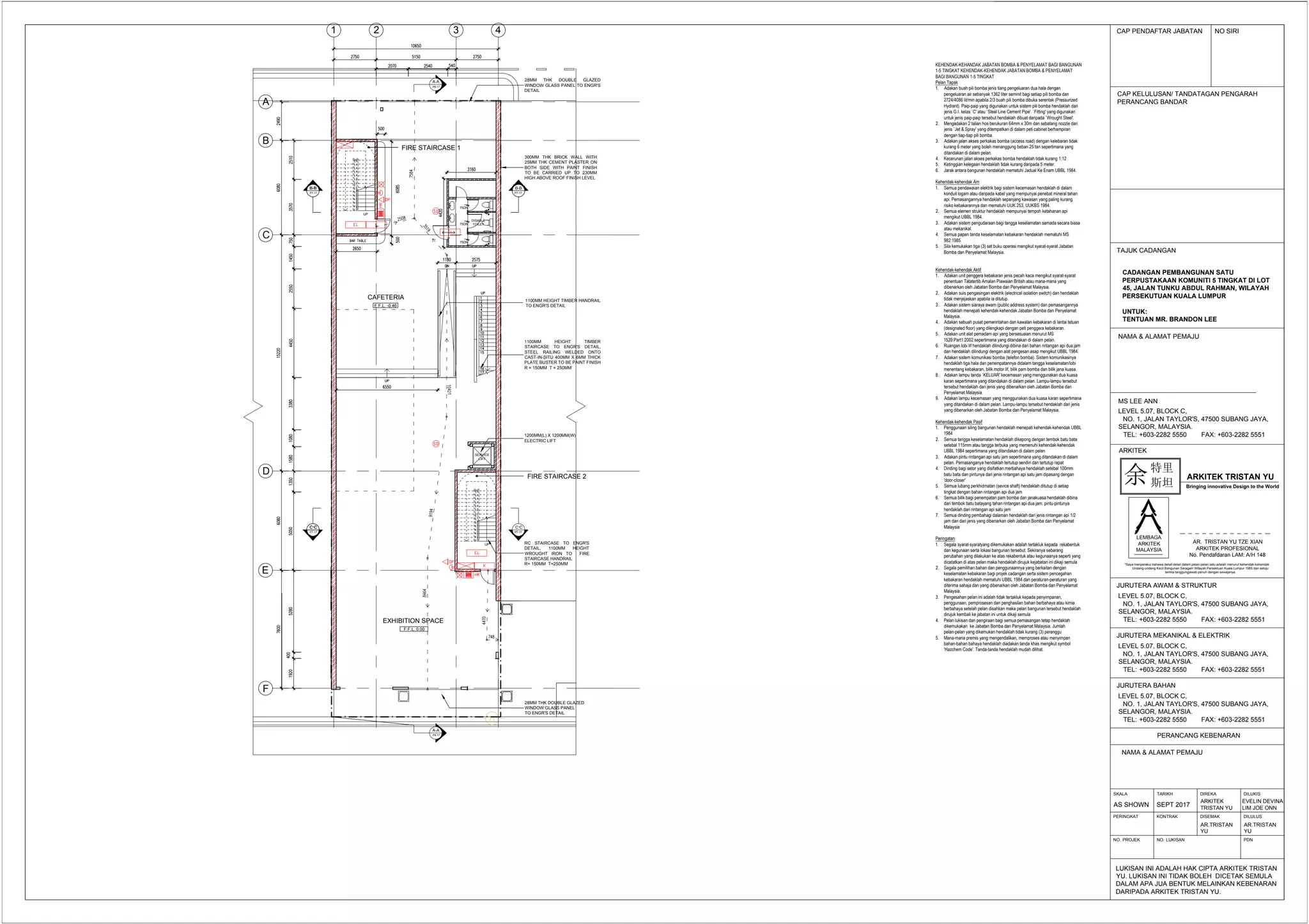

6. LEMBAGA
ARKITEK
MALAYSIA
CAP PENDAFTAR JABATAN NO SIRI
CAP KELULUSAN/ TANDATAGAN PENGARAH
PERANCANG BANDAR
LUKISAN INI ADALAH HAK CIPTA ARKITEK TRISTAN
YU. LUKISAN INI TIDAK BOLEH DICETAK SEMULA
DALAM APA JUA BENTUK MELAINKAN KEBENARAN
DARIPADA ARKITEK TRISTAN YU.
TAJUK CADANGAN
CADANGAN PEMBANGUNAN SATU
PERPUSTAKAAN KOMUNITI 5 TINGKAT DI LOT
45, JALAN TUNKU ABDUL RAHMAN, WILAYAH
PERSEKUTUAN KUALA LUMPUR
UNTUK:
TENTUAN MR. BRANDON LEE
NAMA & ALAMAT PEMAJU
MS LEE ANN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
PERANCANG KEBENARAN
NAMA & ALAMAT PEMAJU
JURUTERA BAHAN
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
ARKITEK
AR. TRISTAN YU TZE XIAN
ARKITEK PROFESIONAL
No. Pendafdaran LAM: A/H 148
JURUTERA MEKANIKAL & ELEKTRIK
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
JURUTERA AWAM & STRUKTUR
LEVEL 5.07, BLOCK C,
NO. 1, JALAN TAYLOR'S, 47500 SUBANG JAYA,
SELANGOR, MALAYSIA.
TEL: +603-2282 5550 FAX: +603-2282 5551
*Saya menperakui bahawa detail-detail dalam pelan-pelan iaitu adalah menurut kehendak-kehendak
Undang-undang Kecil Bangunan Seragam Wilayah Persektuan Kuala Lumpur 1985 dan setuju
terima tanggungjawab penuh dengan sewajanya.
SKALA
AS SHOWN
TARIKH
SEPT 2017
DIREKA
ARKITEK
TRISTAN YU
DILUKIS
DISEMAKKONTRAKPERINGKAT DILULUS
NO. PROJEK NO. LUKISAN PDN
AR.TRISTAN
YU
AR.TRISTAN
YU
特里
斯坦余 ARKITEK TRISTAN YU
Bringing innovative Design to the World
B
C
F
A
D
E
DISABLE
TOILET75DN
75DN
75DN
SERVICE
LIFT
KEHENDAK-KEHANDAK JABATAN BOMBA & PENYELAMAT BAGI BANGUNAN
1-5 TINGKAT KEHENDAK-KEHENDAK JABATAN BOMBA & PENYELAMAT
BAGI BANGUNAN 1-5 TINGKAT
Pelan Tapak
1. Adakan buah pili bomba jenis tiang pengeluaran dua hala dengan
pengeluaran air sebanyak 1362 liter seminit bagi setiap pili bomba dan
2724/4086 lit/min apabila 2/3 buah pili bomba dibuka serentak (Pressurized
Hydrant). Paip-paip yang digunakan untuk sistem pili bomba hendaklah dari
jenis G.I. kelas `C' atau `Steel Line Cement Pipe'. `Fitting' yang digunakan
untuk jenis paip-paip tersebut hendaklah dibuat daripada `Wrought Steel'.
2. Mengadakan 2 talian hos berukuran 64mm x 30m dan sebatang nozzle dari
jenis `Jet & Spray' yang ditempatkan di dalam peti cabinet berhampiran
dengan tiap-tiap pili bomba.
3. Adakan jalan akses perkakas bomba (access road) dengan kelebaran tidak
kurang 6 meter yang boleh menanggung beban 25 tan sepertimana yang
ditandakan di dalam pelan.
4. Kecerunan jalan akses perkakas bomba hendaklah tidak kurang 1:12
5. Ketinggian kelegaan hendaklah tidak kurang daripada 5 meter.
6. Jarak antara bangunan hendaklah mematuhi Jadual Ke Enam UBBL 1984.
Kehendak-kehendak Am
1. Semua pendawaian elektrik bagi sistem kecemasan hendaklah di dalam
konduit logam atau daripada kabel yang mempunyai penebat mineral tahan
api. Pemasangannya hendaklah sepanjang kawasan yang paling kurang
risiko kebakarannya dan mematuhi UUK 253, UUKBS 1984.
2. Semua elemen struktur hendaklah mempunyai tempoh ketahanan api
mengikut UBBL 1984.
3. Adakan sistem pengudaraan bagi tangga keselamatan samada secara biasa
atau mekanikal.
4. Semua papan tanda keselamatan kebakaran hendaklah mematuhi MS
982:1985
5. Sila kemukakan tiga (3) set buku operasi mengikut syarat-syarat Jabatan
Bomba dan Penyelamat Malaysia.
Kehendak-kehendak Aktif
1. Adakan unit penggera kebakaran jenis pecah kaca mengikut syarat-syarat
penentuan Tatatertib Amalan Piawaian British atau mana-mana yang
dibenarkan oleh Jabatan Bomba dan Penyelamat Malaysia.
2. Adakan suis pengasingan elektrik (electrical isolation switch) dan hendaklah
tidak menjejaskan apabila ia ditutup.
3.. Adakan sistem siaraya awam (public address system) dan pemasangannya
hendaklah menepati kehendak-kehendak Jabatan Bomba dan Penyelamat
Malaysia.
4. Adakan sebuah pusat pemerintahan dan kawalan kebakaran di lantai tetuan
(designated floor) yang dilengkapi dengan peti penggera kebakaran.
5. Adakan unit alat pemadam api yang bersesuaian menurut MS
1539:Part1:2002 sepertimana yang ditandakan di dalam pelan.
6. Ruangan lobi lif hendaklah dilindungi dibina dari bahan rintangan api dua jam
dan hendaklah dilindungi dengan alat pengesan asap mengikut UBBL 1984.
7. Adakan sistem komunikasi bomba (telefon bomba). Sistem komunikasinya
hendaklah tiga hala dan penempatannya didalam tangga keselamatan/lobi
menentang kebakaran, bilik motor lif, bilik pam bomba dan bilik jana kuasa.
8. Adakan lampu tanda `KELUAR' kecemasan yang menggunakan dua kuasa
karan sepertimana yang ditandakan di dalam pelan. Lampu-lampu tersebut
tersebut hendaklah dari jenis yang dibenarkan oleh Jabatan Bomba dan
Penyelamat Malaysia.
9. Adakan lampu kecemasan yang menggunakan dua kuasa karan sepertimana
yang ditandakan di dalam pelan. Lampu-lampu tersebut hendaklah dari jenis
yang dibenarkan oleh Jabatan Bomba dan Penyelamat Malaysia.
Kehendak-kehendak Pasif
1. Penggunaan siling bangunan hendaklah menepati kehendak-kehendak UBBL
1984
2. Semua tangga keselamatan hendaklah dikepong dengan tembok batu bata
setebal 115mm atau tangga terbuka yang memenuhi kehendak-kehendak
UBBL 1984 sepertimana yang ditandakan di dalam pelan
3. Adakan pintu rintangan api satu jam sepertimana yang ditandakan di dalam
pelan. Pemasanganya hendaklah tertutup sendiri dan tertutup rapat
4. Dinding bagi setor yang disifatkan merbahaya hendaklah setebal 100mm
batu bata dan pintunya dari jenis rintangan api satu jam dipasang dengan
'door-closer'
5. Semua lubang perkhidmatan (sevice shaft) hendaklah ditutup di setiap
tingkat dengan bahan rintangan api dua jam
6. Semua bilik bagi penempatan pam bomba dan janakuasa hendaklah dibina
dari tembok batu batayang tahan rintangan api dua jam. pintu-pintunya
hendaklah dari rintangan api satu jam
7. Semua dinding pembahagi dalaman hendaklah dari jenis rintangan api 1/2
jam dan dari jenis yang dibenarkan oleh Jabatan Bomba dan Penyelamat
Malaysia
Peringatan
1. Segala syarat-syaratyang dikemukakan adalah tertakluk kepada rekabentuk
dan kegunaan serta lokasi bangunan tersebut. Sekiranya sebarang
perubahan yang dilakukan ke atas rekabentuk atau kegunaanya seperti yang
dicatatkan di atas pelan maka hendaklah dirujuk kejabatan ini dikaji semula
2. Segala pemilihan bahan dan penggunaannya yang berkaitan dengan
keselamatan kebakaran bagi projek cadangan serta sistem pencegahan
kebakaran hendaklah mematuhi UBBL 1984 dan peraturan-peraturan yang
diterima sahaja dan yang dibenarkan oleh Jabatan Bomba dan Penyelamat
Malaysia.
3. Pengesahan pelan ini adalah tidak tertakluk kepada penyimpanan,
penggunaan, pemprosesan dan penghasilan bahan berbahaya atau kimia
berbahaya setelah pelan disahkan maka pelan bangunan tersebut hendaklah
dirujuk kembali ke jabatan ini untuk dikaji semula
4. Pelan lukisan dan pengiraan bagi semua pemasangan tetap hendaklah
dikemukakan ke Jabatan Bomba dan Penyelamat Malaysia. Jumlah
pelan-pelan yang dikemukan hendaklah tidak kurang (3) perenggu
5. Mana-mana premis yang mengendalikan, memproses atau menyimpan
bahan-bahan bahaya hendaklah diadakan tanda khas mengikut symbol
'Hazchem Code'. Tanda-tanda hendaklah mudah dilihat.
UP
UP
EVELIN DEVINA
LIM JOE ONN
1100MM HEIGHT TIMBER HANDRAIL
TO ENGR'S DETAIL
28MM THK DOUBLE GLAZED
WINDOW GLASS PANEL TO ENGR'S
DETAIL
28MM THK DOUBLE GLAZED
WINDOW GLASS PANEL
TO ENGR'S DETAIL
FIRE STAIRCASE 1
300MM THK BRICK WALL WITH
25MM THK CEMENT PLASTER ON
BOTH SIDE WITH PAINT FINISH
TO BE CARRIED UP TO 230MM
HIGH ABOVE ROOF FINISH LEVEL
RC STAIRCASE TO ENGR'S
DETAIL, 1100MM HEIGHT
WROUGHT IRON TO FIRE
STAIRCASE HANDRAIL
R= 150MM T=250MM
1100MM HEIGHT TIMBER
STAIRCASE TO ENGR'S DETAIL,
STEEL RAILING WELDED ONTO
CAST-IN-SITU 400MM X 6MM THICK
PLATE BUSTER TO BE PAINT FINISH
R = 150MM T = 250MM
FIRE STAIRCASE 2
1200MM(L) X 1200MM(W)
ELECTRIC LIFT
F.F.L. -0.46
CAFETERIA
F.F.L. 0.00
EXHIBITION SPACE
1 2 3 4
A-A
C-C
B-B
C-C
B-B
A-A
C-C
B-B
P6-17
P6-17
P7-17
P7-17 P7-17
P7-17
