- 1. Bluetooth Low Energy+ スマートフォン勉強会@関西 ! 11月2日 ! (合)わふう 上原 昭宏

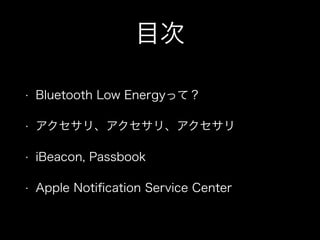

- 2. 目次 • Bluetooth Low Energyって？ • アクセサリ、アクセサリ、アクセサリ • iBeacon,Passbook • Apple Notification Service Center
- 3.
- 4.

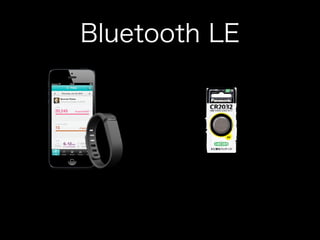

- 5.

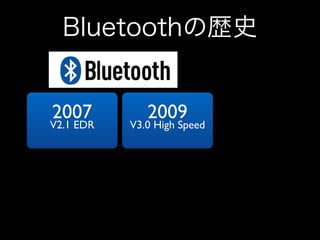

- 6.

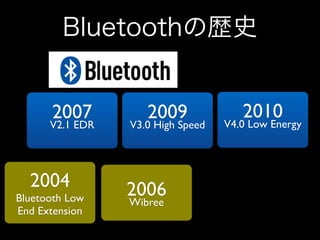

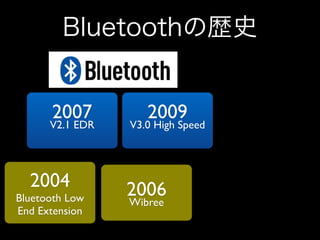

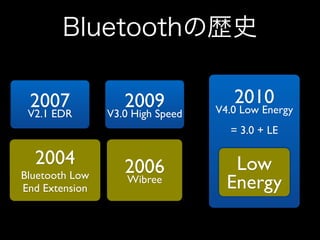

- 7. Bluetoothの歴史 2007 V2.1 EDR 2004 Bluetooth Low EndExtension 2009 V3.0 High Speed 2006 Wibree
- 8. Bluetoothの歴史 2007 V2.1 EDR 2004 Bluetooth Low EndExtension 2009 V3.0 High Speed 2006 Wibree 2010 V4.0 Low Energy
- 9. Bluetoothの歴史 2007 V2.1 EDR 2009 V3.0 HighSpeed 2010 V4.0 Low Energy ! = 3.0 + LE 2004 Bluetooth Low End Extension 2006 Wibree ! ! ! ! ! Low Energy
- 10.

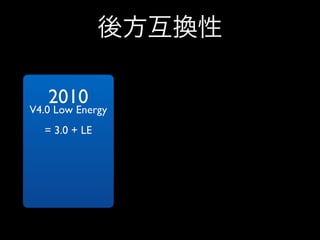

- 11. 後方互換性 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! !

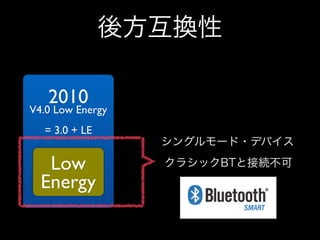

- 12. 後方互換性 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! ! Low Energy

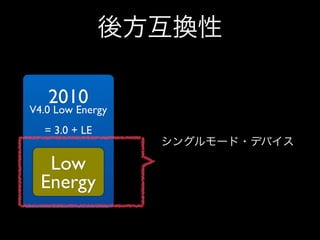

- 13. 後方互換性 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! ! Low Energy シングルモード・デバイス

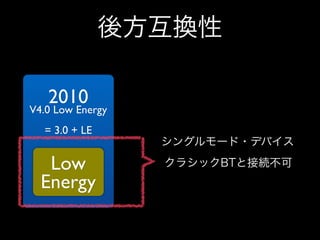

- 14. 後方互換性 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! ! Low Energy シングルモード・デバイス クラシックBTと接続不可
- 15. 後方互換性 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! ! Low Energy シングルモード・デバイス クラシックBTと接続不可
- 16. 後方互換性 デュアルモード・デバイス (iPhoneとか) 2010 V4.0 Low Energy ! =3.0 + LE ! ! ! ! ! Low Energy シングルモード・デバイス クラシックBTと接続不可

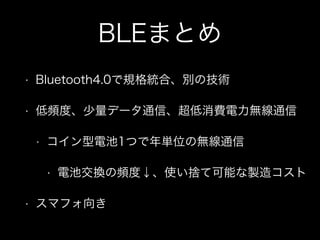

- 17.

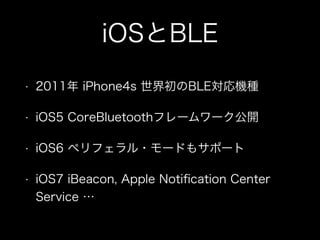

- 18. iOSとBLE • 2011年 iPhone4s 世界初のBLE対応機種 • iOS5CoreBluetoothフレームワーク公開 • iOS6 ペリフェラル・モードもサポート • iOS7 iBeacon, Apple Notification Center Service …

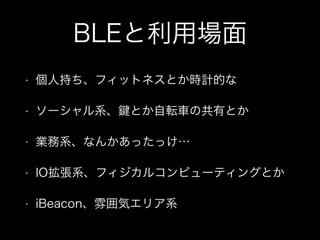

- 19.

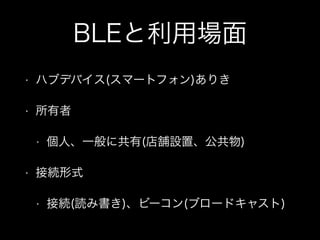

- 20.
- 21.
- 22.

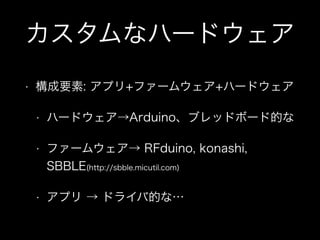

- 23. カスタムなハードウェア • 構成要素: アプリ+ファームウェア+ハードウェア • ハードウェア→Arduino、ブレッドボード的な • ファームウェア→ RFduino,konashi, SBBLE(http://sbble.micutil.com) • アプリ → ドライバ的な…
- 24.
- 25.
- 26.
- 27.
- 28.

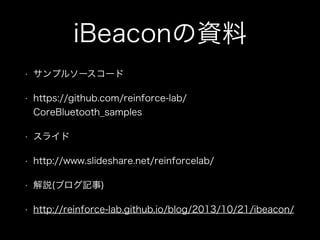

- 29.

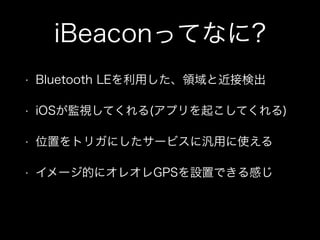

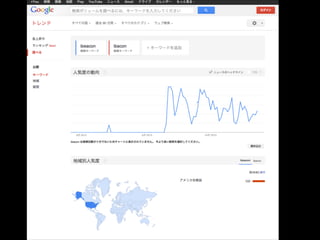

- 35.

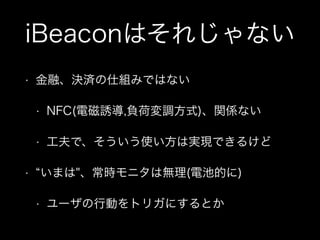

- 36.

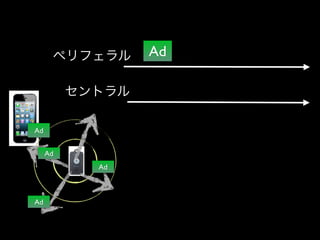

- 37.

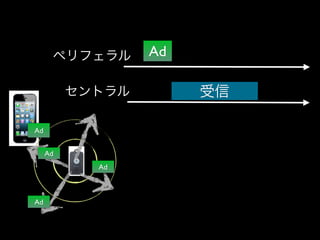

- 38.
- 39.

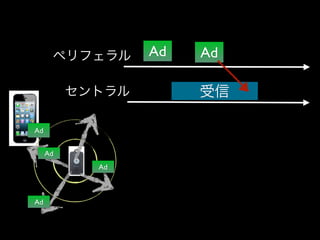

- 40.

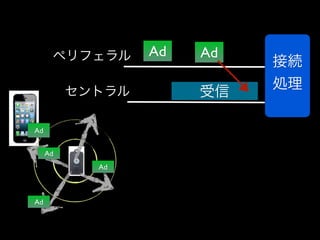

- 41.

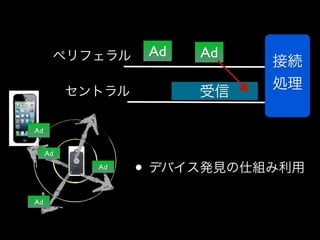

- 42.
- 43.
- 44.

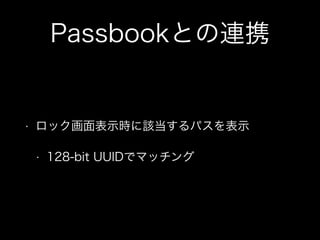

- 45.
- 46.

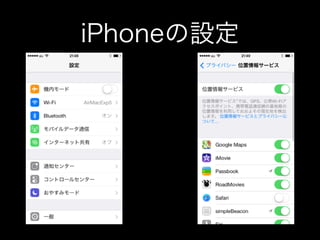

- 47.
- 48.
- 49.

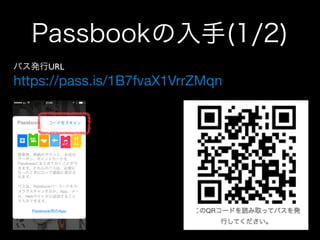

- 50.

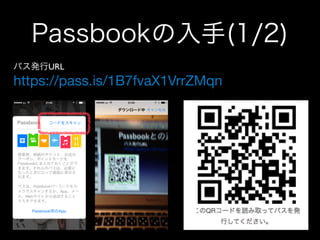

- 51.
- 52.
- 53.
- 54.

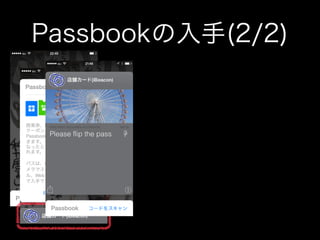

- 55.
- 56.
- 57.
- 58.

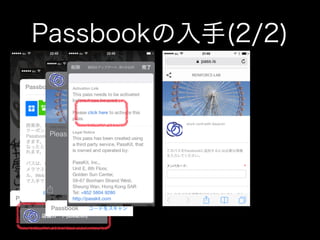

- 59.

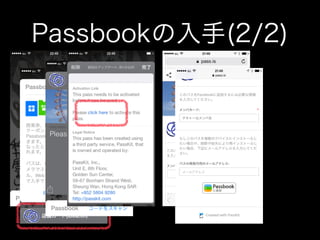

- 60.

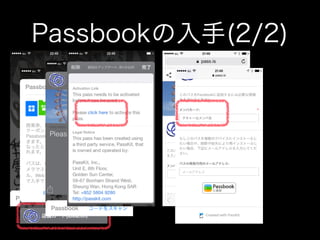

- 61.

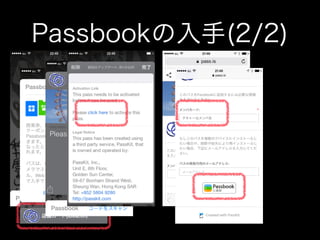

- 62.
- 63.
- 64.

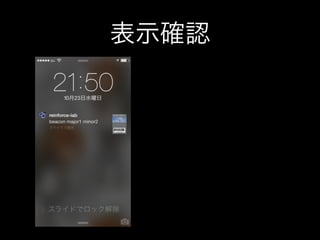

- 65.

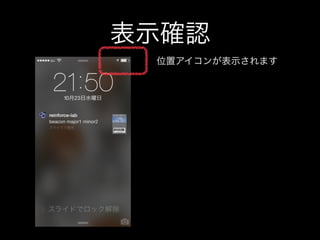

- 66.

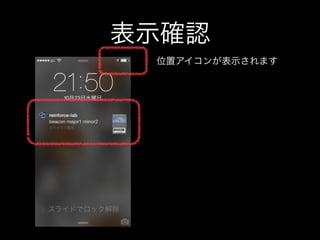

- 67.
- 69.

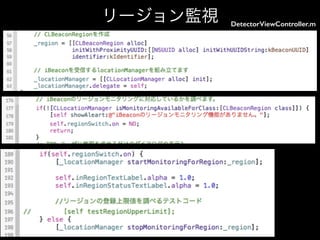

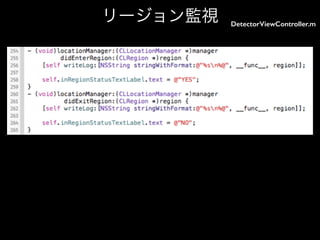

- 70. リージョン監視 • 監視対象 • UUIDでフィルタリング、major/minorは任意 • アプリあたりUUID20が上限値 (iOS 7.0.2) • 監視開始時にビーコン範囲内→ in通知がこない • 通知は、領域を またいだ時 に発生する • ビーコンの領域からでると、exit通知 • 20秒以上、200m以上のエリア移動、実際35∼50秒位
- 71.
- 72.

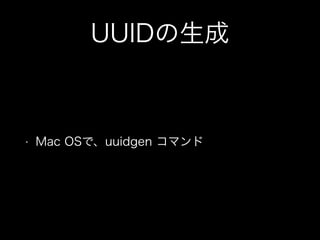

- 73.

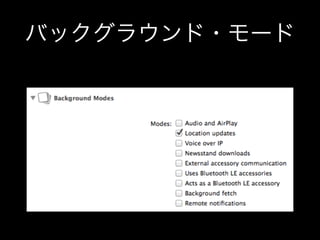

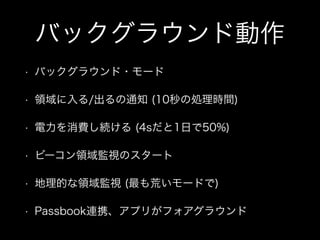

- 74. バックグラウンド動作 • バックグラウンド・モード • 領域に入る/出るの通知 (10秒の処理時間) • 電力を消費し続ける (4sだと1日で50%) • ビーコン領域監視のスタート • 地理的な領域監視(最も荒いモードで) • Passbook連携、アプリがフォアグラウンド
- 75.

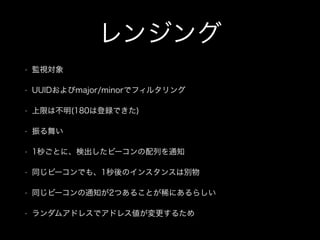

- 76.

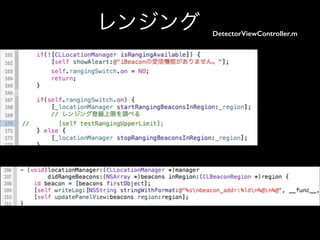

- 77.

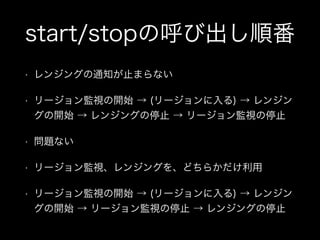

- 78. start/stopの呼び出し順番 • レンジングの通知が止まらない • リージョン監視の開始 → (リージョンに入る)→ レンジン グの開始 → レンジングの停止 → リージョン監視の停止 • 問題ない • リージョン監視、レンジングを、どちらかだけ利用 • リージョン監視の開始 → (リージョンに入る) → レンジン グの開始 → リージョン監視の停止 → レンジングの停止

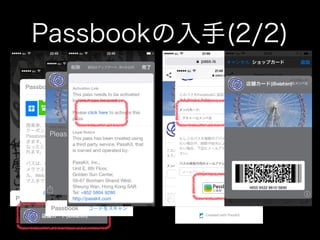

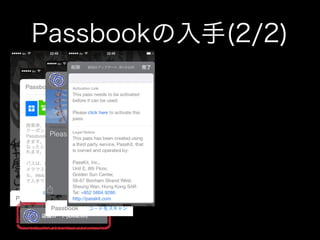

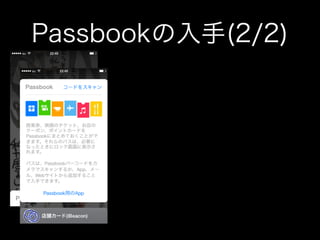

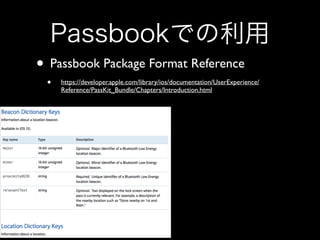

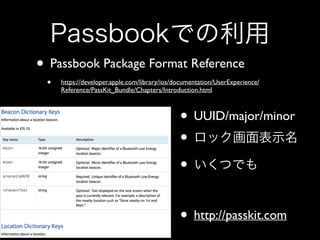

- 79. Passbookでの利用 • Passbook PackageFormat Reference • https://developer.apple.com/library/ios/documentation/UserExperience/ Reference/PassKit_Bundle/Chapters/Introduction.html
- 80. Passbookでの利用 • Passbook PackageFormat Reference • https://developer.apple.com/library/ios/documentation/UserExperience/ Reference/PassKit_Bundle/Chapters/Introduction.html • UUID/major/minor • ロック画面表示名 • いくつでも ! • http://passkit.com

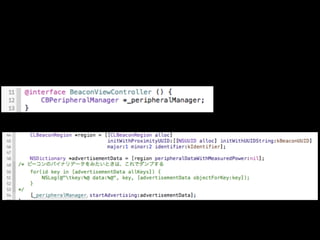

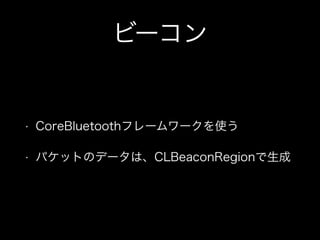

- 82.
- 83.
- 84.
- 85.
- 86.

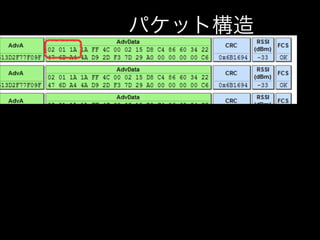

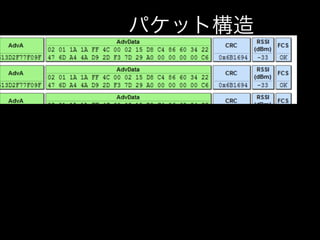

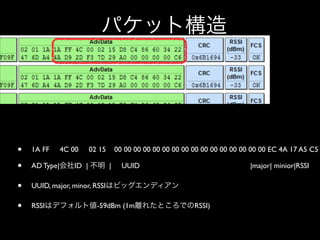

- 87. パケット構造 • 02 011A • AD Type 0x01, flag, • General Discoverable Mode, • Simultaneous LE and BR/EDR to Same Device Capable (Controller) • Simultaneous LE and BR/EDR to Same Device Capable (Host)
- 88. パケット構造 ! • • 1A FF • UUID, major,minor, RSSIはビッグエンディアン • RSSIはデフォルト値-59dBm (1m離れたところでのRSSI) 4C 00 02 15 AD Type|会社ID | 不明 | 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 EC 4A 17 A5 C5 UUID |major| minior|RSSI

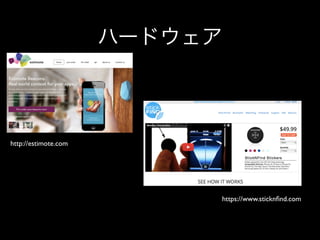

- 89.

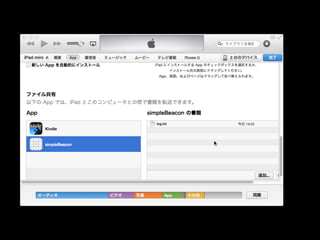

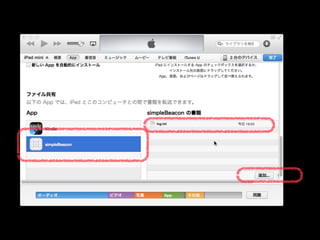

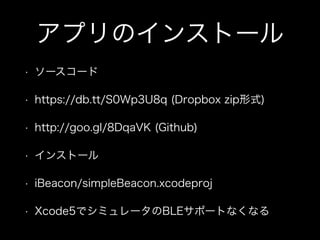

- 90. アプリのインストール • ソースコード • https://db.tt/S0Wp3U8q (Dropbox zip形式) • http://goo.gl/8DqaVK(Github) • インストール • iBeacon/simpleBeacon.xcodeproj • Xcode5でシミュレータのBLEサポートなくなる

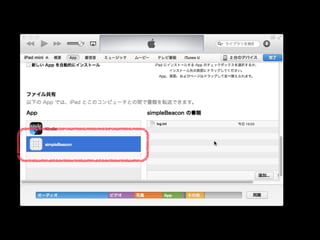

- 95.
- 96.

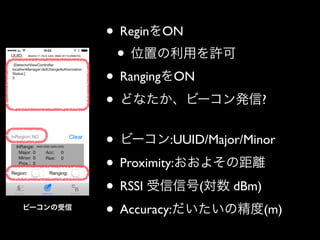

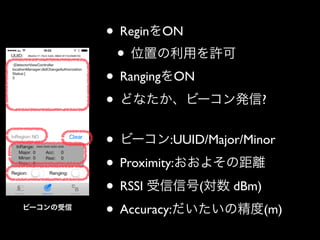

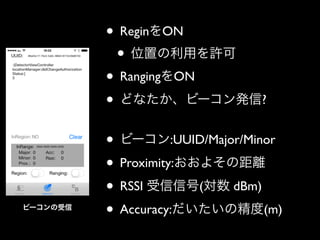

- 97. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)
- 98. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)

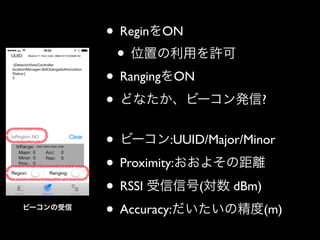

- 99. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)
- 100. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)
- 101. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)
- 102. • ReginをON • 位置の利用を許可 •RangingをON • どなたか、ビーコン発信? ! ビーコンの受信 • ビーコン:UUID/Major/Minor • Proximity:おおよその距離 • RSSI 受信信号(対数 dBm) • Accuracy:だいたいの精度(m)

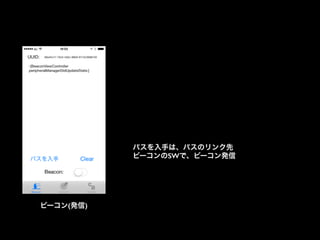

- 103.

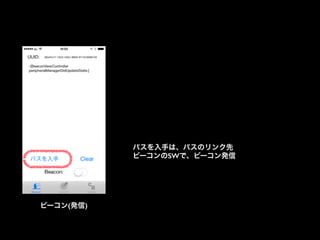

- 104.

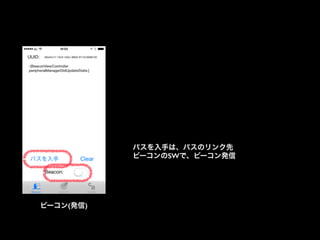

- 105.

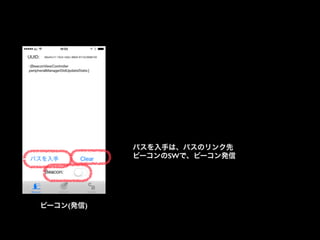

- 106.

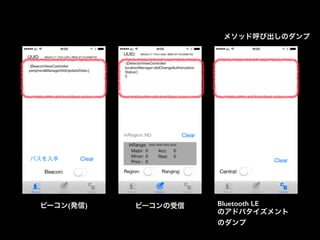

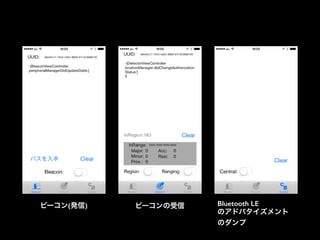

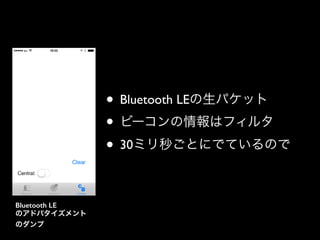

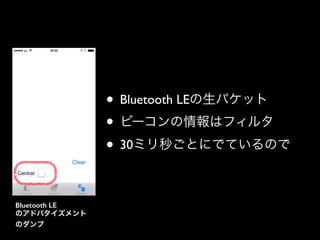

- 107. • Bluetooth LEの生パケット •ビーコンの情報はフィルタ • 30ミリ秒ごとにでているので Bluetooth LE のアドバタイズメント のダンプ
- 108. • Bluetooth LEの生パケット •ビーコンの情報はフィルタ • 30ミリ秒ごとにでているので Bluetooth LE のアドバタイズメント のダンプ
- 109. Apple Notification CenterService ! ANCS
- 112.

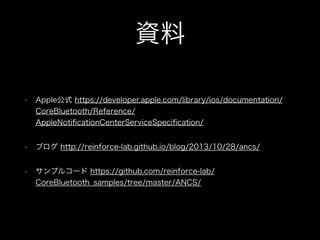

- 113. 資料 • Apple公式 https://developer.apple.com/library/ios/documentation/ CoreBluetooth/Reference/ AppleNotificationCenterServiceSpecification/ • ブログ http://reinforce-lab.github.io/blog/2013/10/28/ancs/ • サンプルコードhttps://github.com/reinforce-lab/ CoreBluetooth_samples/tree/master/ANCS/

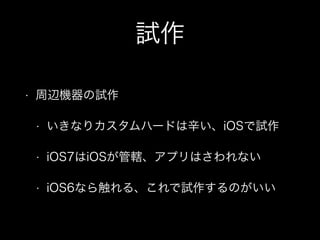

- 114.
