‫السادس‬ ‫العدد‬ ‫افتتاحية‬
‫لطفي‬ ‫أحمد‬
Sr. Architect - cum -Artist
ahmad.lutfi.v@gmail.com
! ‫اإلطالق‬ ‫على‬ ‫للبيانات‬ ‫نمذجة‬ ‫أول‬ ‫هي‬ ‫والرسم‬ ‫الكتابة‬ ‫ألن‬ ,‫اقرأ‬
‫تحب‬ ‫كما‬ ‫أو‬,”‫مهندس‬ ‫“باش‬ ‫يا‬ ‫نتائج‬ ‫من‬ ‫اليه‬ ‫توصلت‬ ‫ما‬ ‫ولنؤكد‬ ,‫ولكن‬ ‫وبالعربية‬ ‫أجل‬ ,‫نتحدث‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫علم‬ ‫عن‬
! ‫الهندسة‬ ‫عن‬ ‫بعيدا‬ ‫النمذجة‬ ‫لمبدأ‬ ‫علمية‬ ‫بمراجعة‬ ‫سنقوم‬,‫دعى‬ُ‫ت‬ ‫أن‬
‫األيام‬ ‫تلك‬ ‫في‬ ”‫مهندس‬ ‫“الباش‬ ‫فيها‬ ‫حاول‬ ,‫الميالد‬ ‫قبل‬ ‫الرابعة‬ ‫لأللفية‬ ‫تعود‬ ‫معمارية‬ ‫لرسومات‬ ‫أثرية‬ ‫اكتشافات‬ ‫التاريخ‬ ‫سجل‬
‫مزودة‬ ‫تكن‬ ‫لم‬ ‫الرسومات‬ ‫تلك‬ ‫لكن‬, ‫التنفيذ‬ ‫في‬ ‫بينها‬ ‫كامل‬ ‫تطابق‬ ‫يضمن‬ ‫رائع‬ ‫بأسلوب‬ ‫واحد‬ ‫مخطط‬ ‫في‬ ‫والواجهات‬ ‫المساقط‬ ‫رسم‬
‫المسمى‬ ‫المسماري‬ ‫الطيني‬ ‫اللوح‬ ‫في‬ ‫جدت‬ ُ‫و‬ ‫التي‬ ‫كالبيانات‬ ‫وليست‬ ‫متواضعة‬ ‫بيانات‬ ‫كانت‬ .‫بالعمل‬ ‫القيام‬ ‫لتسهيل‬ ‫كافية‬ ‫ببيانات‬
‫مكان‬ ‫في‬ ‫محفوظ‬ ‫آخر‬ ‫التفاق‬ ‫اشارة‬ ‫في‬ ‫للمواصفات‬ ‫لمخالفتها‬ ‫موردة‬ ‫نحاس‬ ‫كمية‬ ‫استالم‬ ‫رفض‬ ‫سجل‬ ‫والذي‬ ”‫النحاس‬ ‫“شحنة‬
‫لألضرارالمترتبة‬ ‫اإلشارة‬ ‫مع‬ ”‫القصر‬ “ ‫آنذاك‬ ‫مي‬ُ‫س‬ ‫ما‬ ‫في‬ ‫ما‬ ‫مشروع‬ ‫لتنفيذ‬ ‫طلبت‬ ‫قد‬ ‫الكمية‬ ‫وكانت‬ .‫المعبد‬ ‫هو‬ ‫للطرفين‬ ‫محايد‬
! ‫تنفيذية‬ ‫رسومات‬ ‫بدون‬ ‫كانت‬ -‫سبق‬ ‫ما‬ ‫كل‬ ‫ومع‬- ‫لكنها‬ , ‫المدفوع‬ ‫المبلغ‬ ‫باسترداد‬ ‫للمطالبة‬ ‫اضافة‬ ,‫التسليم‬ ‫موعد‬ ‫تأخير‬ ‫على‬
.‫البريطاني‬ ‫المتحف‬ ‫في‬ ‫اليوم‬ ‫حتى‬ ‫محفوظ‬ ‫يزال‬ ‫ال‬ ‫وهو‬ ‫الميالد‬ ‫قبل‬ ‫الثانية‬ ‫األلفية‬ ‫الى‬ ‫الطيني‬ ‫اللوح‬ ‫هذا‬ ‫تاريخ‬ ‫يعود‬
‫؟‬ ‫بعد‬ ‫ماذا‬ ‫لكن‬ , ‫ذلك‬ ‫تعلم‬ ‫أنك‬ ‫بد‬ ‫ال‬ ,ً‫ا‬‫حسن‬
‫على‬ - ‫الشرق‬ ‫في‬ ‫هنا‬- ‫أجدادنا‬ ‫من‬ ‫مجموعة‬ ‫اتفق‬ ,‫العدد‬ ‫إصدارهذا‬ ‫تاريخ‬ ‫من‬ ‫عام‬ 6000 ‫وقبل‬ ‫أنه‬ ‫التاريخية‬ ‫اإلكتشافات‬ ‫ح‬ّ‫ج‬‫تر‬
‫أول‬ - ‫قصد‬ ‫بدون‬ ‫أو‬ ‫–بقصد‬ ‫مخترعين‬ ,‫المختلفة‬ ‫المعلومات‬ ‫لتسجيل‬ ‫المنطوق‬ ‫الصوتي‬ ‫للحرف‬ ‫و‬ ‫المعدود‬ ‫للرقم‬ ‫شكل‬ ‫إعطاء‬
‫نظامي‬ ‫أحد‬ ‫لكن‬ ,‫حياتية‬ ‫مجاالت‬ ‫عدة‬ ‫في‬ ‫الستعماله‬ ‫بكثير‬ ‫ذلك‬ ‫قبل‬ ‫فهوموجود‬ ‫الرسم‬ ‫أما‬ , ‫التاريخ‬ ‫في‬ ‫البيانات‬ ‫لتبادل‬ ‫نموذج‬
‫لرسم‬ ‫المعمارية‬ ‫الرسومات‬: ً‫ا‬‫مع‬ ‫األمرالنظامين‬ ‫تطلب‬ ‫بل‬ ,‫لوحده‬ ‫البناء‬ ‫صنعة‬ ‫و‬ ‫تطورالعمران‬ ‫عجلة‬ ‫دفع‬ ‫يستطع‬ ‫لم‬ ‫هذين‬ ‫النمذجة‬
. ‫عنها‬ ‫غنى‬ ‫ال‬ ‫وأرقام‬ ‫ورموز‬ ‫بمعلومات‬ ‫األشكال‬ ‫تلك‬ ‫مألت‬ ‫الكتابة‬ ‫وأبجدية‬ ,‫األشكال‬
.‫عليها‬ ‫مسجلة‬ ‫بيانات‬ ‫بدون‬ ‫كانت‬ ‫لو‬ ‫فنية‬ ‫لوحة‬ ‫الى‬ ‫أقرب‬ ‫ستكون‬ ‫عام‬ ‫بشكل‬ ‫التنفيذية‬ ‫أو‬ ‫المعمارية‬ ‫الرسومات‬ ‫أن‬ ‫ذلك‬
‫ولن‬ ‫مغاير‬ ‫رأي‬ ‫ذو‬ ‫شخص‬ ‫مجرد‬ ‫فستكون‬ ‫بيانات‬ ‫بدون‬ ‫الموقع‬ ‫في‬ ‫قرار‬ ‫التخاذ‬ ‫نقاشا‬ ‫دخلت‬ ‫لو‬ ”‫مهندس‬ ‫“باش‬ ‫يا‬ ‫أنت‬ ‫وحتى‬
! ‫شيئ‬ ّ‫ي‬‫أ‬ ‫اثبات‬ ‫تستطيع‬
‫البصرية‬ ‫كالفنون‬ ‫مختلفة‬ ‫علوم‬ ‫مساهمات‬ ‫مع‬ ً‫ا‬‫وتطور‬ ً‫ة‬‫دق‬ ‫ازداد‬ ‫و‬ ‫السابقين‬ ‫النظامين‬ ‫اتحاد‬ ‫من‬ ‫الناتج‬ ‫األبنية‬ ‫نمذجة‬ ‫تطورنظام‬
‫مر‬ ‫على‬ ‫فساعدنا‬ ‫بها‬ ‫ر‬ّ‫ث‬‫وأ‬ ‫العلوم‬ ‫تلك‬ ‫بكل‬ ‫ر‬ّ‫ث‬‫تأ‬...‫المعلومات‬ ‫تقنية‬ ‫آخرا‬ ‫وليس‬ ‫وأخيرا‬ ..,‫االجتماع‬ ‫علم‬ ,‫الرياضيات‬, ‫الفيزياء‬,
‫الخ‬ ... ‫التوتر‬ ‫و‬ ‫واألحمال‬ ‫الجهود‬ , ‫الصوت‬, ‫الحرارة‬, ‫كالزمن‬ ‫للتصور‬ ‫قابلة‬ ‫أو‬ ‫ملموسة‬ ‫تكن‬ ‫لم‬ - ‫بيانات‬ ‫ادخال‬ ‫على‬ ‫التاريخ‬
. ‫معها‬ ‫والتعامل‬ ‫استخدامها‬ ‫بهدف‬ ‫الفهم‬ ‫حيز‬ ‫و‬ ‫الحواس‬ ‫نطاق‬ ‫الى‬

5. 5 BIMarabia
‫النمذجة‬ ‫باستعمال‬ ‫والعامة‬ ‫الخاصة‬ ‫النسبية‬ ‫لنظريتيه‬ ‫آينشتاين‬ ‫اثبات‬ ‫هو‬ ‫المختلفة‬ ‫العلوم‬ ‫في‬ ‫النمذجة‬ ‫مفهوم‬ ‫أثر‬ ‫على‬ ‫وكأمثلة‬
‫وال‬ .‫صحتها‬ ‫من‬ ‫وللتأكد‬ ‫بل‬ ‫وحلها‬ ‫لفهمها‬ ً‫ا‬‫هندسي‬ ‫الرياضية‬ ‫المعادالت‬ ‫عديدة‬ ‫بقرون‬ ‫قبله‬ ‫الخوارزمي‬ ‫نمذج‬ ‫و‬ ,‫للفيزياء‬ ‫الرياضية‬
‫في‬ ً‫ا‬‫واسترجاع‬ ً‫ا‬‫تدوين‬ ‫بالتفصيل‬ ‫الحسابية‬ ‫والمتقابالت‬ ‫الكميات‬ ‫نمذج‬ ‫الذي‬ "‫الحساب‬ ‫"فقة‬ ‫كتابه‬ ‫في‬ ‫منعم‬ ‫بن‬ ‫أحمد‬ ‫جدول‬ ‫ننسى‬
! ‫تحصى‬ ‫ال‬ ‫مجاالت‬ ‫في‬ ‫اليوم‬ ‫حتى‬ ‫مستعمال‬ ‫يزال‬ ‫ال‬ ‫الروعة‬ ‫في‬ ‫غاية‬ ‫ديناميكي‬ ‫جدول‬
‫الزمني‬ ‫الترتيب‬,‫المواصفات‬, ‫الكميات‬ ,‫القياسات‬ , ‫األلوان‬ ,‫األشكال‬ ‫تسجيل‬ ‫على‬ ‫قادرين‬ ‫عام‬ 6000 ‫بعد‬ ‫اليوم‬ ‫أصبحنا‬ ‫لقد‬
‫في‬ ‫المزيد‬ ‫والمزيد‬ ‫الواقع‬ ‫في‬ ‫سيكون‬ ‫لما‬ ‫حقيقية‬ ‫محاكاة‬ ‫في‬ , ‫القانونية‬ ‫واإلتفاقيات‬ ‫الكتابية‬ ‫المالحظات‬ ,‫التكلفة‬ ,‫اإلنجاز‬ ‫وتاريخ‬
‫مختلفة‬ ‫مناطق‬ ‫في‬ ‫متواجدين‬ ‫االختصاصات‬ ‫متعددي‬ ‫أفراد‬ ‫قبل‬ ‫من‬ ‫االضافة‬ ‫أو‬ ‫اآلني‬ ‫التعديل‬, ‫للقراءة‬ ‫متاح‬ ‫مركزي‬ ‫واحد‬ ‫نموذج‬
‫معلومات‬ ‫نمذجة‬ ‫تجسد‬.»‫البناء‬ ‫معلومات‬ ‫«نمذجة‬ ‫صحة‬ ‫وأكثرها‬ ‫أشملها‬ ‫عديدة‬ ‫بأسماء‬ ‫اليوم‬ ‫التقنية‬ ‫هذه‬ ‫تعرف‬ . ‫العالم‬ ‫حول‬
‫على‬ ‫سنتفق‬ ‫مختلفين‬ ‫كبشر‬ ‫ألننا‬, ‫الطريقة‬ ‫بنفس‬ ‫و‬ ‫بوضوح‬ ‫جميعا‬ ‫رؤيتها‬ ‫نستطيع‬ ‫كي‬ ‫أصال‬ ‫الموجودة‬ ‫المشروع‬ ‫بيانات‬ ‫البناء‬
‫لكل‬ ‫والطبقات‬ ‫الزوايا‬ ‫كل‬ ‫تشمل‬ ‫متكاملة‬ ‫رؤية‬ ‫اعطاء‬ ‫هو‬ ‫ذلك‬ ‫الى‬ ‫والسبيل‬ .‫وتصوره‬ ‫فهمه‬, ‫تعريفه‬ ‫على‬ ‫اتفقنا‬ ‫لو‬ ‫العمل‬ ‫طريقة‬
‫صلبا‬ ً‫ا‬‫وأساس‬ ‫صحيح‬ ‫لتخطيط‬ ‫مهمة‬ ‫بداية‬ ‫هذا‬ ‫يعتبر‬ . ً‫ا‬‫أيض‬ ‫االخرين‬ ‫و‬ ‫اآلخر‬ ‫زاوية‬ ‫من‬ ‫النظر‬ ‫على‬ ‫طرف‬ ‫كل‬ ‫تجبر‬ ,‫االطراف‬
! ‫مرتين‬ ‫المشروع‬ ‫بناء‬ ‫أخر‬ ‫بمعنى‬ ‫أو‬ ‫الواقع‬ ‫في‬ ‫بنائه‬ ‫قبل‬ ‫افتراضيا‬ ‫وبنائه‬ ) ‫الثانية‬ ‫(الخطوة‬ ‫المشروع‬ ‫لمحاكاة‬ ‫لالنتقال‬
.) ‫(الحقيقية‬ ‫الثانية‬ ‫البناء‬ ‫عملية‬ ‫في‬ ) ‫االفتراضية‬ ( ‫األولى‬ ‫المرة‬ ‫في‬ ‫األخطاء‬ ‫كل‬ ‫تفادي‬ ‫ليتم‬ Build Your project Twice
‫إضافة‬ ‫الخارجي‬ ‫الوسط‬ ‫مع‬ ) ‫الثالثة‬ ‫(الخطوة‬ ‫واقعية‬ ‫محاكاة‬ ‫في‬ ‫اختبار‬ ‫لظروف‬ ‫االفتراضي‬ ‫المبنى‬ ‫تعريض‬ ‫إلمكانية‬ ‫إضافة‬ ‫هذا‬
‫التصميم‬ ‫تغيير‬ ‫عن‬ ‫ناتجة‬ ‫مشاكل‬ ‫أي‬ ‫الرابعة)عالج‬ ‫(الخطوة‬ ‫الواقعي‬ ‫التنفيذ‬ ‫متابعة‬ ‫ثم‬ , ‫الداخلية‬ ‫انظمته‬ ‫بين‬ ‫التعارضات‬ ‫لكشف‬
. ‫التصميم‬ ‫من‬ ‫االنتهاء‬ ‫بعد‬ ‫متأخرة‬ ‫تأتي‬ ‫ال‬ ‫قد‬ ‫التي‬ Project operator ‫المشروع‬ ‫مشغل‬ ‫لطلبات‬ ‫تبعا‬
‫تأثر‬ ‫يثبت‬ ‫ما‬ ‫وهو‬ ‫التصنيع‬ ‫هندسة‬ ‫ورائد‬ )‫باشر‬ – ‫إفحص‬ – ‫نفذ‬ – ‫خطط‬ ( »‫«أبوالجودة‬ ‫ديمنغ‬ ‫دائرة‬ ‫نظرية‬ ‫الدورة‬ ‫هذه‬ ‫تلخص‬
. ‫والتكلفة‬ ‫الوقت‬ ‫توفير‬ , ‫العالية‬ ‫الجودة‬ ‫حيث‬ ‫من‬ ‫أيضا‬ ‫الصناعي‬ ‫التصميم‬ ‫وحتى‬ ‫التصنيع‬ ‫هندسة‬ ‫بأفكار‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬
‫االمكانيات‬ ‫كل‬ ‫من‬ ‫استفادتنا‬ ‫نسبة‬ ‫لزيادة‬ ‫الجميع‬ ‫قبل‬ ‫من‬ ‫عليها‬ ‫متفق‬ ‫واضحة‬ ‫عمل‬ ‫خطة‬ ‫لتطوير‬ ‫بحاجة‬ ‫نزال‬ ‫فال‬ ‫سبق‬ ‫ما‬ ‫كل‬ ‫مع‬
‫أجدادنا‬ ‫مع‬ ‫بالمقارنة‬ ‫ضعيفة‬ ‫االستفادة‬ ‫نسبة‬ ‫التزال‬ ‫لكن‬ , ‫تجارب‬ ‫عدة‬ ‫نجاح‬ ‫من‬ ‫الرغم‬ ‫فعلى‬ , ‫البناء‬ ‫معلومات‬ ‫لنمذجة‬ ‫الهائلة‬
! ‫اليوم‬ ‫حتى‬ ‫مدهشة‬ ‫نراها‬ ‫نزال‬ ‫ال‬ ‫وعمرانية‬ ‫حضرية‬ ‫صروح‬ ‫بناء‬ ,‫بالكامل‬ ‫منها‬ ‫استفادوا‬ ‫بسيطة‬ ‫بأدوات‬ ‫استطاعوا‬ ‫الذين‬
‫بخطة‬ ‫اال‬ ‫يكون‬ ‫ال‬ ‫الذي‬ ‫األمر‬,‫لها‬ ‫الكامل‬ ‫االستغالل‬ ‫عن‬ ‫شغلنا‬ ‫التقنية‬ ‫لهذه‬ ‫المستمر‬ ‫والتغير‬ ‫االختالف‬, ‫بالتنوع‬ ‫اشتغالنا‬ ‫أن‬ ‫ذلك‬
.‫األخرى‬ ‫االختصاصات‬ ‫مع‬ ‫والتعاون‬ ‫والتخصص‬ ‫االنسب‬ ‫انتقاء‬ , ‫شيء‬ ‫كل‬ ‫وراء‬ ‫الجري‬ ‫عن‬ ‫والتوقف‬ ‫صحيحة‬ ‫تنفيذ‬
‫عربيا‬ ‫بيم‬ ‫لمجلتكم‬ ‫السادس‬ ‫العدد‬ ‫في‬ ‫بكم‬ ‫أرحب‬, ‫المجلة‬ ‫فريق‬ ‫باسم‬
‫لطفي‬ ‫أحمد‬

6. 6
BIMarabia
‫نتحدث‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫عن‬
‫سليم‬ ‫عمر‬
BIM MANAGER
/https://draftsman.wordpress.com
‫القرار‬ ‫التخاذ‬ ‫نحتاجها‬ ‫التي‬ ‫الكهروميكانيكيه‬ ‫و‬ ‫واالنشائية‬ ‫المعمارية‬ ‫التفاصيل‬ ‫بكل‬ ‫للمبني‬ ‫رقمي‬ ‫نموذج‬ ‫عمل‬ : ‫المباني‬ ‫معلومات‬ ‫نمذجة‬
BIM‫ال‬ ‫فوائد‬
‫اﻟﺘﻌﺎرﺿﺎت‬ ‫ﺣﻞ‬
‫اﻟﺘﻜﻠﻔﺔ‬ ‫ﺗﻘﻠﻴﻞ‬
‫اﻟﻮﻗﺖ‬ ‫ﺗﻘﻠﻴﻞ‬
‫اﻟﻬﺎﻟﻚ‬ ‫ﺗﻘﻠﻴﻞ‬
‫اﻻﻗﺴﺎم‬ ‫ﺟﻤﻴﻊ‬ ‫ﺑني‬ ‫اﻟﺘﻌﺎون‬
BIM
‫اﻻرﺑﺎح‬ ‫زﻳﺎدة‬
‫اﻟﺪﻗﻴﻖ‬ ‫اﻟﺤﴫ‬
‫اﻧﺘﻬﺎء‬ ‫ﺑﻌﺪ‬ ‫اﻟﺼﻴﺎﻧﺔ‬ ‫ﻋﻤﻠﻴﺔ‬ ‫ﰲ‬ ‫ﻳﺴﺎﻋﺪ‬
‫اﳌﴩوع‬

7. 7 BIMarabia
: ‫أنه‬ ‫فوجدت‬ ‫ضخم‬ ‫مشروع‬ 32 ‫على‬ Center for Integrated Facility Engineering - Stanford University ‫اجرتها‬ ‫دراسة‬ ‫هناك‬
.Up to 40% elimination of unbudgeted change ‫التنفيذ‬ ‫اثناء‬ ‫المفاجئه‬ ‫التغيرات‬ ‫من‬ % 40 ‫تفادي‬ ‫يمكنك‬
.Cost estimation accuracy within 97% 97% ‫ل‬ ‫وصلت‬ ‫التكلفة‬ ‫حسابات‬ ‫في‬ ‫الدقة‬
Up to 80% reduction in time taken to generate a cost ‫التكلفة‬ ‫لحساب‬ ‫الالزم‬ ‫الوقت‬ ‫من‬ 80% ‫وفروا‬
.estimate
.A savings of up to 10% of the contract value ‫التكلفة‬ ‫من‬ 10% ‫توفير‬
.Up to 7% reduction in project time ‫المشروع‬ ‫وقت‬ ‫من‬ 7% ‫تقليل‬
‫أكدوا‬ )‫بالمائة‬ 74( ‫الغربية‬ ‫أوروبا‬ ‫في‬ BIM‫مستخدمي‬ ‫من‬ ‫أرباع‬ ‫«ثالثة‬ ‫بأن‬ ‫هيل‬ ‫ماكجرو‬ ‫مؤسسة‬ ‫ا‬ً‫مؤخر‬ ‫أجرتها‬ ‫التي‬ ‫االستبيانات‬ ‫أحد‬ ‫أظهر‬
»‫الشمالية‬ ‫أمريكا‬ ‫في‬ BIM‫مستخدمي‬ ‫من‬ ‫بالمائة‬ 63 ‫مقابل‬ ،‫النماذج‬ ‫تلك‬ ‫على‬ ‫الكلية‬ ‫استثماراتهم‬ ‫على‬ ‫ملموسة‬ ‫إيجابية‬ ‫نتائج‬ ‫على‬ ‫حصولهم‬
FM ‫بال‬ ‫يعرف‬ ‫ما‬ ‫في‬ ‫المنشأة‬ ‫إدارة‬ ‫عمل‬ ‫اثناء‬ ‫بل‬ ‫االنشاء‬ ‫او‬ ‫التصميم‬ ‫اثناء‬ ‫تظهر‬ ‫ال‬ ‫االساسية‬ BIM ‫ال‬ ‫فائدة‬ ‫و‬

8. 8
BIMarabia
1970 ‫لعام‬ ‫رسميا‬ ‫يعود‬ ‫بل‬ ‫العهد‬ ‫حديث‬ ‫ليس‬ ‫أنه‬ ‫كما‬ , ‫عمل‬ ‫فرق‬ ‫في‬ ‫االشخاص‬ ‫بها‬ ‫يقوم‬ ‫عمليات‬ ‫و‬ ‫تكنولوجيا‬ ‫بل‬ ,‫برنامجا‬ ‫ليس‬ BIM ‫ال‬
-. ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫عن‬ ‫مختصرة‬ ‫مقدمة‬ ‫تلك‬ ‫كانت‬ . ‫مختلفة‬ ‫بأسماء‬ ‫ولكن‬ ‫المبدأ‬ ‫نفس‬ ‫ذكرت‬ ‫مبكرة‬ ‫دراسات‬ ‫وهناك‬
‫كانت‬
2016
1987
‫ﻻﺗﻮدﻳﺴﻚ‬ ‫ﺑﻮرﻗﺔ‬ ‫ﺑﻴﻢ‬ ‫ال‬ ‫ﳌﺼﻄﻠﺢ‬ ‫ﻇﻬﻮر‬ ‫اول‬
1970 1975 2002
‫ﻣﻘﺎﻟﺘﻪ‬ ‫ﰲ‬ ‫اﻳﺴﺘامن‬ ‫ﺗﺸﺎرﻟﺰ‬ ‫ﻛﺘﺐ‬
The use of computers instead of
drawings in building design
‫اﻟﺒﻨﺎء‬ ‫ﻣﻮاﺻﻔﺎت‬ ‫ﻧﻈﺎم‬ ‫أﺳامه‬ ‫أوﱄ‬ ٍ‫ج‬‫ﻟﻨﻤﻮذ‬ ً‫ﺎ‬‫وﺻﻔ‬
Building Description System (BDS (
‫ﺑﻮاﺳﻄﺔ‬ ‫اﻻﻓﱰاﴈ‬ ‫اﳌﺒﻨﻰ‬ ‫ﻛﺎن‬ ‫اﳌﻌﻠﻮﻣﺎﺗﻴﺔ‬ ‫اﻟﻨﻤﺬﺟﺔ‬ ‫ﳌﻔﻬﻮم‬ ‫ﻓﻌﲇ‬ ‫ﺗﻄﺒﻴﻖ‬ ‫أول‬
Graphisoft ArchiCAD
‫اﳌﺸﺎرﻳﻊ‬ ‫ﰲ‬ ‫اﻟﺒﻴﻢ‬ ‫ﺗﻄﺒﻴﻖ‬ ‫ﺗﻔﺮض‬ ‫ﺑﺮﻳﻄﺎﻧﻴﺎ‬
‫ﻇﻬﻮرﻟﻠﻤﻔﻬﻮم‬ ‫اول‬
BIM Manager
PROCESS ‫اﻟﻌﻤﻠﻴﺎت‬
‫اﻟﻌﻤﻠﻴﺎت‬ PROCESS
peoPLe ‫اﻻﺷﺨﺎص‬
POLICY ‫اﻟﻌﻘﻮد‬

9. 9 BIMarabia
‫؟‬ ‫المشاريع‬ ‫كلفة‬ ‫وتحديد‬ ‫الكميات‬ ‫حساب‬ ‫في‬ BIM ‫برامج‬ ‫فوائد‬ ‫ماهي‬
‫يتم‬ ‫أن‬ ‫إلى‬ ‫تنفيذه‬ ‫ثم‬ ‫ومن‬ ‫المشروع‬ ‫تصميم‬ ‫من‬ ‫بدءا‬ , ‫المشروع‬ ‫حياة‬ ‫دورة‬ ‫خالل‬ ً‫ا‬‫مهم‬ ً‫ا‬‫دور‬ ‫تلعب‬ ‫الكميات‬ ‫حساب‬ ‫عملية‬ ‫أن‬ ‫عليه‬ ‫المتعارف‬ ‫من‬
. ‫المشروع‬ ‫لمتطلبات‬ ‫الجودة‬ ‫معايير‬ ‫و‬ ‫والكلفة‬ ‫الزمن‬ ‫تحديد‬ ‫في‬ ‫كبير‬ ‫دور‬ ‫ولها‬ , ‫للمالك‬ ‫تسليمه‬
: ‫تأثيرها‬ ‫يكون‬ ‫حيث‬
: ‫المشروع‬ ‫وتدقيق‬ ‫دراسة‬ ‫خالل‬
, ‫المشروع‬ ‫تكاليف‬ ‫تقدير‬ ‫يتم‬ ‫خالله‬ ‫من‬ ‫حيث‬ , BOQ ‫التقديري‬ ‫الكميات‬ ‫حساب‬ ‫من‬ ً‫ا‬‫فبدء‬
‫تستغرق‬ ‫ولكنها‬ , Excel ‫برنامج‬ ‫على‬ ‫النتائج‬ ‫كتابة‬ ‫ثم‬ ‫ومن‬ , AutoCAD ‫برنامج‬ ‫من‬ ‫للمخططات‬ ‫الكميات‬ ‫بحساب‬ ‫التصميم‬ ‫فريق‬ ‫يقوم‬ ‫حيث‬
‫كان‬ ‫مهما‬ ‫الكميات‬ ‫بحساب‬ ‫يقوم‬ ‫من‬ ‫الجائز‬ ‫من‬ ً‫ا‬‫أيض‬ ‫و‬ ،‫نوعها‬ ‫من‬ ‫والفريدة‬ ‫الكبيرة‬ ‫المشاريع‬ ‫في‬ ً‫ا‬‫وخصوص‬ , ‫بالقليل‬ ‫ليس‬ ‫إلنهائها‬ ً‫ا‬‫زمن‬
‫الجديدة‬ ‫بتقنياتها‬ BIM ‫برامج‬ ‫فجاءت‬ .‫خاطئ‬ ‫بشكل‬ ‫النتائج‬ ‫بعض‬ ‫ويكتب‬ ‫يسهو‬ ‫أن‬ ً‫ا‬‫ضليع‬
: ‫الكميات‬ ‫حساب‬ ‫في‬ ‫ميزاته‬ ‫وكانت‬ ‫عليه‬ ‫الكميات‬ ‫حساب‬ ‫و‬ ‫بالنمذجة‬ ‫الدارسة‬ ‫الجهة‬ ‫تقوم‬ ‫حيث‬ Revit ‫برنامج‬ ‫ومنها‬
‫؟‬ ‫المشاريع‬ ‫كلفة‬ ‫وتحديد‬ ‫الكميات‬ ‫حساب‬ ‫في‬ BIM ‫برامج‬ ‫فوائد‬ ‫ماهي‬
‫سعيد‬ ‫الحاج‬ ‫إياد‬ ‫م‬
‫المشاريع‬ ‫إدارة‬ ‫في‬ ‫وباحث‬ ‫مدرب‬
http://www.linkedin.com/in/

10. 10
BIMarabia
‫دقيق‬ ‫بشكل‬ ‫كميته‬ ‫ومعرفة‬ , ‫معين‬ ‫عنصر‬ ‫الى‬ ‫االشارة‬ ‫حيث‬ ‫من‬ ‫البصري‬ ‫التحقق‬ ‫سهولة‬ -
‫المواد‬ ‫أو‬ ‫المقاطع‬ ‫كتغير‬ ‫النموذج‬ ‫تغير‬ ‫عند‬ ‫الكميات‬ ‫جدول‬ ‫على‬ ‫مباشرة‬ ‫التعديل‬ ‫يتم‬ -
: ‫ومنها‬ ‫أفضل‬ ‫ميزات‬ ‫لنا‬ ‫ليقدم‬ NAVISWORKS ‫برنامج‬ ‫جاء‬ ‫السابقة‬ ‫الميزات‬ ‫إلى‬ ً‫ة‬‫إضاف‬ ‫ولكن‬
‫أهم‬ ‫من‬ ‫وتعتبر‬ , ‫قليلة‬ ‫دقائق‬ ‫فقط‬ ‫يستغرق‬ ‫ذلك‬ ‫وكل‬ ,‫البنود‬ ‫تصنيف‬ ‫حسب‬ ‫كامل‬ ‫بشكل‬ ‫المشروع‬ ‫كميات‬ ‫حساب‬ ‫سيتم‬ ‫واحدة‬ ‫زر‬ ‫بضغطة‬ -
. ‫البرنامج‬ ‫ميزات‬
‫بدائل‬ ‫مناقشة‬ ‫في‬ ‫يساعدنا‬ ‫مما‬ ‫بند‬ ‫أي‬ ‫تكاليف‬ ‫على‬ ‫تأثيرها‬ ‫ومعرفة‬ , ‫االسعار‬ ‫تحليل‬ ‫عند‬ ‫والمعدات‬ ‫والعمالة‬ ‫للمواد‬ ‫قوائم‬ ‫عمل‬ ‫يمكن‬ -
.‫اقتصادية‬ ‫نظر‬ ‫وجهة‬ ‫من‬ ‫المالكة‬ ‫الجهة‬ ‫مع‬ ‫مختلفة‬
. ‫الجداول‬ ‫شكل‬ ‫لتنسيق‬ Excel ‫إلى‬ ‫الكميات‬ ‫جداول‬ ‫تصدير‬ ‫يمكن‬ ً‫ا‬‫وأيض‬ -
: ‫المشروع‬ ‫تنفيذ‬ ‫خالل‬
‫يوجد‬ ً‫ا‬‫وايض‬ .‫الباطن‬ ‫مقاولي‬ ‫محاسبة‬ ‫لمتابعة‬ ‫المنفذة‬ ‫الجهة‬ ‫ضمن‬ ‫هندسي‬ ‫مجال‬ ‫كل‬ ‫في‬ ‫الكميات‬ ‫لحساب‬ ‫مختصين‬ ‫يوجد‬ ‫الكبيرة‬ ‫المشاريع‬ ‫في‬
‫أن‬ ‫ويمكن‬ ‫دقيقة‬ ‫غير‬ ‫الحسابات‬ ‫تكون‬ ‫أن‬ ‫الجائز‬ ‫ومن‬ ،BOQ ‫للمالك‬ ‫التقديري‬ ‫الكشف‬ ‫بنود‬ ‫حسب‬ ‫المشرفة‬ ‫الجهة‬ ‫مع‬ ‫للتعامل‬ ‫كميات‬ ‫محاسبي‬
‫إدارة‬ ‫يحمل‬ ‫سوف‬ ‫ذلك‬ ‫وكل‬ .‫الكميات‬ ‫حساب‬ ‫في‬ ‫دقة‬ ‫وجود‬ ‫عدم‬ ‫نتيجة‬ ‫الحاجة‬ ‫عن‬ ‫فائضة‬ ‫أو‬ ‫ألوانها‬ ‫سابقة‬ ‫وتكون‬ ‫مواد‬ ‫المشروع‬ ‫مدير‬ ‫يطلب‬
‫الجهة‬ ‫قبل‬ ‫من‬ ‫الصادرة‬ ‫الكميات‬ ‫تكون‬ ‫أن‬ ‫المحتمل‬ ‫من‬ ً‫ا‬‫وأيض‬ .‫المشروع‬ ‫سير‬ ‫على‬ ً‫ا‬‫سلب‬ ‫تؤثر‬ ‫بالقليلة‬ ‫ليست‬ ‫مالية‬ ‫مصاريف‬ ‫عبء‬ ‫المنفذة‬ ‫الجهة‬
. ‫المنفذة‬ ‫الجهة‬ ‫مع‬ ‫مستمرة‬ ‫نزاعات‬ ‫حدوث‬ ‫إلى‬ ‫يؤدي‬ ‫مما‬ ،‫المنفذة‬ ‫الجهة‬ ‫كميات‬ ‫عن‬ ‫مختلفة‬ ‫المشرفة‬
: NAVISWORKS ‫برنامج‬ ‫من‬ ‫الفائدة‬ ‫فكانت‬
•
‫الكميات‬ ‫جداول‬ ‫على‬ ‫ينعكس‬ ‫مما‬ ‫النماذج‬ ‫على‬ ‫بتعديلها‬ ‫سنقوم‬ ،‫المالك‬ ‫رغبة‬ ‫على‬ ‫بناء‬ ‫المشروع‬ ‫تنفيذ‬ ‫خالل‬ ‫تعديل‬ ‫اي‬ ‫اصبح‬
‫ومطالبة‬ ‫الباطن‬ ‫لمقاولي‬ ‫المالية‬ ‫الكشوف‬ ‫اعتماد‬ ‫أجل‬ ‫من‬ ‫لتنسيقها‬ Excel ‫إلى‬ ‫بتصديرها‬ ‫ونقوم‬ , ‫مباشر‬ ‫بشكل‬ ‫معدلة‬ ‫وتصبح‬
. ‫المالكة‬ ‫الجهة‬

11. 11 BIMarabia
•
‫النماذج‬ ‫من‬ ‫الناتجة‬ ‫الكميات‬ ‫على‬ ً‫ء‬‫بنا‬ , ‫المنفذة‬ ‫للجهة‬ ‫المالية‬ ‫الكشوف‬ ‫ترفع‬ ‫بأنها‬ ‫المشرفة‬ ‫الجهة‬ ‫على‬ ‫المنعكسة‬ ‫الفوائد‬ ‫من‬ ‫و‬
.‫المشروع‬ ‫عمل‬ ‫وتيرة‬ ‫وتسريع‬ ‫النزاعات‬ ‫تقليل‬ ‫إلى‬ ‫سيؤدي‬ ‫مما‬. ‫الطرفين‬ ‫قبل‬ ‫من‬ ‫عليها‬ ‫والمتفق‬,‫المعدلة‬
•
‫لتخزين‬ ‫موعد‬ ‫تحديد‬ ‫في‬ ‫البرنامج‬ ‫من‬ ‫االستفادة‬ ‫خالل‬ ‫من‬ ,Supply Chain ‫للمواد‬ ‫االمداد‬ ‫سلسة‬ ‫تنظيم‬ ‫في‬ ‫دقة‬ ‫إيجاد‬ ‫من‬ ‫تمكنا‬
. ‫الموردين‬ ‫من‬ ‫جديدة‬ ‫مواد‬ ‫بطلب‬ ‫نقوم‬ ‫أن‬ ‫يمكننا‬ ‫ومتى‬ , ‫المواد‬
: ‫المقالة‬ ‫نختم‬
‫المشاريع‬ ‫في‬ ‫استخدامها‬ ‫عند‬ ‫المرجوة‬ ‫الفوائد‬ ‫لدراسة‬ ‫عربية‬ ‫أبحاث‬ ‫بعمل‬ ‫والقيام‬ ,‫تطبيقاتها‬ ‫و‬ BIM ‫ثقافة‬ ‫لنشر‬ ‫ماسة‬ ‫بحاجة‬ ‫اليوم‬ ‫أصبحنا‬ ‫باننا‬
. ‫المشروع‬ ‫حياة‬ ‫دورة‬ ‫على‬ ‫المشروع‬ ‫كميات‬ ‫لدقة‬ ‫وااليجابي‬ ‫الفعال‬ ‫التأثير‬ ‫وأهمها‬ , ‫الهندسية‬

12. 12
BIMarabia
‫الوصول‬ ‫يحقق‬ ‫الذى‬ ‫هو‬ ‫الجيد‬ ‫فالمنتج‬ ،‫العمل‬ ‫آداء‬ ‫مستوى‬ ‫أو‬ ‫المنتج‬ ‫حالة‬ ‫عن‬ ‫يعبر‬ ‫مصطلح‬ ‫هو‬ ‫و‬ ‫القيمة‬ ‫من‬ ‫العالية‬ ‫الدرجة‬ ً‫ا‬‫لغوي‬ ‫الجودة‬ ‫تعنى‬
‫الموضوعة‬ ‫للمواصفات‬ ‫المنتج‬ ‫مطابقة‬ ‫و‬ ‫بوظيفته‬ ‫الوفاء‬ ‫على‬ ‫المنتج‬ ‫مقدرة‬ً‫ا‬‫أيض‬ ‫تعني‬ ‫و‬ ،‫توقعاته‬ ‫يفوق‬ً‫ا‬‫أحيان‬ ‫و‬ ‫العميل‬ ‫أو‬ ‫المستهلك‬ ‫احتياجات‬ ‫الى‬
‫التي‬ ‫والسمات‬ ‫الخصائص‬ ‫«مجموعة‬ ‫هو‬ ‫للجودة‬ ‫القياسي‬ ‫فالتعريف‬ .‫العميل‬ ‫يتوقعها‬ ‫التي‬ ‫و‬ ‫عليها‬ ‫المتفق‬ ‫المتطلبات‬ ‫استيفاء‬ ‫درجة‬ ‫و‬ ،‫التصميم‬ ‫أثناء‬
.»‫المستهلك‬ ‫ُرضي‬‫ي‬‫و‬ ‫وجه‬ ‫أكمل‬ ‫على‬ ‫بوظيفته‬ ‫يقوم‬ ‫تجعله‬ ‫بحيث‬ ‫الخدمة‬ ‫أو‬ ‫المنتج‬ ‫في‬ ‫توافرها‬ ‫يجب‬
-
Customer Satisfaction ‫المستهلك‬ ‫رضى‬
‫في‬ ‫األساسي‬ ‫الجودة‬ ‫هدف‬ ‫هو‬ ‫الرضى‬ ‫هذا‬ ‫يعتبر‬ ‫و‬ ،‫عليها‬ ‫حصل‬ ‫التي‬ ‫المنتجات‬ ‫أو‬ ‫الخدمة‬ ‫عن‬ ‫الرضى‬ ‫و‬ ‫بالسعادة‬ ‫العميل‬ ‫أو‬ ‫المستهلك‬ ‫شعور‬ ‫هو‬
.‫للمشروع‬ ‫النهائي‬ ‫المنتج‬ ‫مستخدمي‬ ‫أو‬ ‫المستهلكين‬ ‫رضى‬ ‫نال‬ ‫إذا‬ ‫إال‬ ً‫ا‬‫ناجح‬ ‫المشروع‬ ‫اعتبار‬ ‫يمكن‬ ‫ال‬ ‫أنه‬ ‫حيث‬ ‫مبادئها‬ ‫كل‬
-
Quality Management ‫الجودة‬ ‫إدارة‬
.‫ممكنة‬ ‫كفاءة‬ ‫أعلى‬ ‫تحقيق‬ ‫و‬ ‫الجودة‬ ‫مستوى‬ ‫لتحسين‬ ‫تهدف‬ ‫و‬ ‫تستخدم‬ ‫التي‬ ‫العملية‬ ‫واألنشطة‬ ‫التقنيات‬ ‫إدارة‬ ‫عملية‬ ‫هي‬
‫النموذج‬ ‫بهذا‬ ‫المرتبطة‬ ‫األنشطة‬ ‫و‬ ‫العمليات‬ ‫و‬ ‫البناء‬ ‫معلومات‬ ‫لنموذج‬ ‫البيانات‬ ‫في‬ ‫التحكم‬ ‫و‬ ‫مراجعة‬ ‫و‬ ‫مراقبة‬ ‫فإن‬ ‫المعلومات‬ ‫بناء‬ ‫نمذجة‬ ‫عملية‬ ‫في‬
‫المشروع‬ ‫نهاية‬ ‫إلى‬ ‫الوصول‬ ‫حتى‬ ‫تطويره‬ ‫خالل‬ ‫و‬ ‫المشروع‬ ‫بداية‬ ‫من‬ ‫النموذج‬ ‫بناء‬ ‫لعملية‬ ‫األفضل‬ ‫الممارسات‬ ‫متابعة‬ ‫لضمان‬ ً‫ا‬‫جد‬ ‫ضروري‬
.‫لالستخدام‬ ً‫ال‬‫قاب‬ ً‫ا‬‫منتج‬ ‫ليصبح‬
‫التبادل‬ ‫لضمان‬ ‫هذا‬ ‫و‬ ،‫المشروع‬ ‫تطوير‬ ‫مراحل‬ ‫خالل‬ ‫المشروع‬ ‫في‬ ‫طرف‬ ‫ألي‬ ‫تسليمه‬ ‫يتم‬ ‫أن‬ ‫قبل‬ ‫النموذج‬ ‫جودة‬ ‫فحص‬ ‫و‬ ‫مراجعة‬ ‫يجب‬ ‫بالتالي‬ ‫و‬
‫أو‬ BIM‫ال‬ ‫نماذج‬ ‫تسليم‬ ‫قبل‬ ‫الجودة‬ ‫لقياس‬ ‫الالزمة‬ ‫االختبارات‬ ‫أداء‬ ‫المستفيدين‬ ‫جميع‬ ‫من‬ ‫يتطلب‬ ‫مما‬ ،‫للمشروع‬ ‫العمل‬ ‫فريق‬ ‫بين‬ ‫للبيانات‬ ‫األمثل‬
‫والموافقة‬ ،BIM‫ال‬ ‫لنموذج‬ ‫مراجعتهم‬ ‫على‬ ‫دليل‬ ‫تقديم‬ ‫تطلب‬ ‫إذا‬ ‫تخصص‬ ‫أو‬ ‫قسم‬ ‫كل‬ ‫إعداد‬ ‫وينبغي‬ .‫العمل‬ ‫فريق‬ ‫من‬ ‫بالمشروع‬ ‫مرتبط‬ ‫محتوى‬ ‫أي‬
.BIM‫لل‬ ‫التوجيهية‬ ‫للمبادئ‬ ً‫ا‬‫وفق‬ ‫عليها‬
-
Quality Management plan ‫الجودة‬ ‫إدارة‬ ‫خطة‬
‫لقياس‬ ‫المناسبة‬ ‫المعايير‬ ‫و‬ ‫الجودة‬ ‫لتحقيق‬ ‫الالزمة‬ ‫المتطلبات‬ ‫تحديد‬ ‫طريق‬ ‫عن‬ ‫الجودة‬ ‫بمستوى‬ ‫االرتقاء‬ ‫أهداف‬ ‫لتحقيق‬ ‫الموضوعة‬ ‫الخطة‬ ‫هي‬
‫بشأن‬ ‫والتوجيهات‬ ‫اإلرشاد‬ ‫توفر‬ ‫أنها‬ ‫هي‬ ‫العملية‬ ‫لهذه‬ ‫األساسية‬ ‫المميزات‬ .‫للمشروع‬ ‫النهائي‬ ‫المنتج‬ ‫وصف‬ ‫وتوثيق‬ ،‫ومخرجاته‬ ‫المشروع‬ ‫جودة‬
.‫المشروع‬ ‫تطوير‬ ‫مراحل‬ ‫جميع‬ ‫في‬ ‫صحتها‬ ‫من‬ ‫والتحقق‬ ‫الجودة‬ ‫إدارة‬ ‫كيفية‬
‫النهائي‬ ‫المنتج‬ ‫في‬ ‫المقترحة‬ ‫التغييرات‬ ‫المثال‬ ‫سبيل‬ ‫على‬ .‫المشروع‬ ‫بداية‬ ‫في‬ ‫األخرى‬ ‫التخطيط‬ ‫عمليات‬ ‫مع‬ ‫بالتوازي‬ ‫الجودة‬ ‫تخطيط‬ ‫يتم‬ ‫أن‬ ‫يجب‬
‫األخرى‬ ‫الخطط‬ ‫على‬ ‫المؤثرة‬ ‫للمخاطر‬ ‫تفصيلي‬ ‫وتحليل‬ ‫للمشروع‬ ‫الزمني‬ ‫الجدول‬ ‫أو‬ ‫التكلفة‬ ‫في‬ ‫تعديالت‬ ‫تتطلب‬ ‫قد‬ ‫المحددة‬ ‫الجودة‬ ‫معايير‬ ‫لتلبية‬
.‫للمشروع‬
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫في‬ ‫الجودة‬ ‫إدارة‬
‫كامل‬ ‫محسن‬ ‫محمد‬
Concept BIM Manager
Architect at Raafat.miller Consulting-RMC

13. 13 BIMarabia
Ensuring data and information governance and assurance
PAS 1192-3:2014 :‫المصدر‬
-
Corrective Action ‫التصحيحي‬ ‫اإلجراء‬
.‫المراجعة‬ ‫و‬ ‫الفحص‬ ‫عملية‬ ‫أثناء‬ ‫المكتشف‬ ‫و‬ ‫العمل‬ ‫في‬ ‫الواقع‬ ‫الخطأ‬ ‫بتصحيح‬ ‫يقوم‬ ‫الذي‬ ‫الفعل‬
-
Prevention over Inspection ‫الفحص‬ ‫قبل‬ ‫الوقاية‬
‫تكلفة‬ ‫فتعتبر‬ ،‫تصحيحي‬ ‫إجراء‬ ‫إلى‬ ‫جوء‬ّ‫لل‬ ‫الحاجة‬ ‫قبل‬ ‫المواصفات‬ ‫تطابق‬ ‫التي‬ ‫و‬ ‫النشاط‬ ‫أو‬ ‫المنتج‬ ‫جودة‬ ‫بناء‬ ‫و‬ ،‫تصميم‬ ‫و‬ ،‫تخطيط‬ ‫عملية‬ ‫هي‬
‫الشكل‬ ‫في‬ ‫موضح‬ ‫هو‬ ‫كما‬ ‫المشروع‬ ‫تطوير‬ ‫خالل‬ ‫الفحص‬ ‫عمل‬ ‫بعد‬ ‫األخطاء‬ ‫تصحيح‬ ‫تكلفة‬ ‫من‬ ‫بكثير‬ ‫كلفة‬ ‫األقل‬ ‫العامة‬ ‫األخطاء‬ ‫من‬ ‫الوقاية‬
:‫التالي‬
Cost of Quality
PMBOK® Guide( – Fifth Edition( :‫المصدر‬

14. 14
BIMarabia
-
Quality Management Processes and Techniques ‫الجودة‬ ‫إدارة‬ ‫تقنيات‬ ‫و‬ ‫عمليات‬
‫و‬ ‫القياسية‬ ‫المواصفات‬ ‫مطابقة‬ ‫طريق‬ ‫عن‬ ‫المشروع‬ ‫أداء‬ ‫مستوى‬ ‫تقييم‬ ‫و‬ ‫الجودة‬ ‫مشكالت‬ ‫لحل‬ ‫تستخدم‬ ‫التي‬ ‫المخططات‬ ‫و‬ ‫الطرق‬ ‫و‬ ‫األساليب‬ ‫هي‬
:‫الجودة‬ ‫إلدارة‬ ‫التقنيات‬ ‫و‬ ‫العمليات‬ ‫من‬ ‫و‬ .‫للعميل‬ ‫مرضية‬ ‫نتائج‬ ‫الى‬ ‫للوصول‬ ‫المطلوب‬ ‫بالشكل‬ ‫المشروع‬ ‫تطوير‬ ‫على‬ ‫تساعد‬ ‫التي‬
Quality Control ‫الجودة‬ ‫مراقبة‬ - 1
‫توضيح‬ ‫و‬ ‫المشروع‬ ‫أداء‬ ‫لتقييم‬ ‫الجودة‬ ‫مستوى‬ ‫رصد‬ ‫لعملية‬ ‫النتائج‬ ‫كل‬ ‫تسجيل‬ ‫و‬ ‫الدائم‬ ‫الفحص‬ ‫لعمل‬ ‫تستخدم‬ ‫التي‬ ‫العملية‬ ‫واألنشطة‬ ‫التقنيات‬ ‫هي‬
:‫األدوات‬ ‫لهذه‬ ‫أمثلة‬ .‫المناسبة‬ ‫الجودة‬ ‫أدوات‬ ‫استخدام‬ ‫طريق‬ ‫عن‬ ‫الالزمة‬ ‫التغييرات‬
Quality Assurance ‫الجودة‬ ‫توكيد‬ - 2
‫مخرجات‬ ‫إلى‬ ‫للوصول‬ ‫الجودة‬ ‫مراقبة‬ ‫تقارير‬ ‫عن‬ ‫الناتجة‬ ‫للمشروع‬ ‫المطلوبة‬ ‫القياسية‬ ‫والمعايير‬ ‫المتطلبات‬ ‫استيفاء‬ ‫من‬ ‫للتأكد‬ ‫وسيلة‬ ‫و‬ ‫نشاط‬ ‫هو‬
‫والعمليات‬ ‫األعمال‬ ‫من‬ ‫مجموعة‬ ‫تنفيذ‬ ‫يتم‬ ‫و‬ ،‫الجودة‬ ‫تحسين‬ ‫عمليات‬ ‫تسهل‬ ‫أنها‬ ‫هي‬ ‫العملية‬ ‫لهذه‬ ‫األساسية‬ ‫الميزة‬ ،‫العميل‬ ‫احتياجات‬ ‫ترضي‬
.‫للمشروع‬ ‫الجودة‬ ‫إدارة‬ ‫خطة‬ ‫ضمن‬ ‫محددة‬ ‫ومنهجية‬ ‫لها‬ ‫المخطط‬
Quality Improvement ‫الجودة‬ ‫تحسين‬ - 3
‫بفائدة‬ ‫لتعود‬ ‫النهائي‬ ‫المنتج‬ ‫و‬ ‫المشروع‬ ‫في‬ ‫والعمليات‬ ‫األنشطة‬ ‫فعالية‬ ‫لزيادة‬ ‫المشروع‬ ‫على‬ ‫العاملون‬ ‫يتخذها‬ ‫التي‬ ‫التنفيذية‬ ‫واألنشطة‬ ‫اإلجراءات‬
‫بداية‬ ‫في‬ ‫االعتبار‬ ‫بعين‬ ‫وضعها‬ ‫يجب‬ ‫التي‬ ‫و‬ BIM‫ال‬ ‫مشروعات‬ ‫في‬ ‫الجودة‬ ‫إلدارة‬ ‫الرئيسي‬ ‫الهدف‬ ‫هو‬ ‫و‬ ،‫المشروع‬ ‫من‬ ‫المستفيدين‬ ‫لكل‬ ‫منفعة‬ ‫أو‬
.‫مشروع‬ ‫أي‬
‫ال‬ ‫لمشروعات‬ ‫الجودة‬ ‫إدارة‬ ‫خطة‬ ‫وضع‬ ‫عند‬ ‫مراعاتها‬ ‫يجب‬ ‫التي‬ ‫النقاط‬ ‫بعض‬ ‫يلي‬ ‫فيما‬ ،BIM‫ال‬ ‫في‬ ‫الجودة‬ ‫إدارة‬ ‫أهمية‬ ‫توضيح‬ ‫بعد‬ ً‫ا‬‫أخير‬ ‫و‬
:BIM
1
1.
‫تفعيلها‬ ‫توقيت‬ ‫و‬ ‫المهام‬ ‫هذه‬ ‫استيعاب‬ ‫من‬ ‫التأكد‬ ‫و‬ BIM‫ال‬ ‫مشروع‬ ‫في‬ ‫العاملين‬ ‫لجميع‬ ‫المسؤوليات‬ ‫و‬ ‫لألدوار‬ ‫الصحيح‬ ‫التوزيع‬
2
2.
‫المعلومات‬ ‫و‬ ‫البيانات‬ ‫تبادل‬ ‫طرق‬ ‫و‬ ،‫الملفات‬ ‫صيغ‬ ‫و‬ ،‫المستخدمة‬ ‫األدوات‬ ‫و‬ ،‫المحتوى‬ ‫تعريف‬
3
3.
‫الجودة‬ ‫من‬ ‫التحقق‬ ‫و‬ ‫المراجعة‬ ‫طرق‬ ،‫اإلصدار‬ ‫في‬ ‫التحكم‬ ‫ذلك‬ ‫في‬ ‫بما‬ ،‫البيانات‬ ‫و‬ ‫المعلومات‬ ‫لصيانة‬ ‫المتطلبات‬
4
4.
‫المشروع‬ ‫إحتياجات‬ ‫لدعم‬ ‫والبيانات‬ ‫المعلومات‬ ‫نوعية‬ ‫تحسين‬ ‫و‬ ‫باستمرار‬ ‫المعلومات‬ ‫و‬ ‫البيانات‬ ‫في‬ ‫التحكم‬ ‫و‬ ‫مراجعة‬ ‫و‬ ‫مراقبة‬
5
5.
BIM‫ال‬ ‫نموذج‬ ‫بناء‬ ‫عملية‬ ‫في‬ ‫تطبيقها‬ ‫المطلوب‬ ‫المعايير‬ ‫تحديد‬
6
6.
‫البيانات‬ ‫نقل‬ ‫في‬ ‫الخصوصية‬ ‫تراعي‬ ‫آمنة‬ ‫بطرق‬ ‫البيانات‬ ‫و‬ ‫المعلومات‬ ‫لتخزين‬ ‫الالزمة‬ ‫المتطلبات‬ ‫تحديد‬
7
7.
‫العملية‬ ‫هذه‬ ‫تفعيل‬ ‫توقيت‬ ‫و‬ ‫النسخ‬ ‫هذه‬ ‫تخزين‬ ‫أماكن‬ ‫تحديد‬ ‫و‬ ،‫االحتياطي‬ ‫النسخ‬ ‫عملية‬ ‫في‬ ‫الالزمة‬ ‫المتطلبات‬ ‫تحديد‬
8
8.
‫المشروع‬ ‫على‬ ‫العاملين‬ ‫أطراف‬ ‫جميع‬ ‫من‬ ‫البيانات‬ ‫و‬ ‫المعلومات‬ ‫توافر‬ ‫و‬ ‫توزيع‬ ‫و‬ ‫لتبادل‬ ‫الالزمة‬ ‫المتطلبات‬ ‫و‬ ‫الزمنية‬ ‫الجداول‬ ‫تحديد‬
9
9.
)‫(األرشيف‬ ‫البيانات‬ ‫تخزين‬ ‫و‬ ‫حفظ‬ ‫لعملية‬ ‫الالزمة‬ ‫المتطلبات‬ ‫تحديد‬
10
10
‫والخصوصية‬ ‫األمن‬ ‫لمتطلبات‬ ً‫ا‬‫وفق‬ ،‫نشرها‬ ‫في‬ ‫مرغوب‬ ‫الغير‬ ‫أو‬ ‫موثقة‬ ‫الغير‬ ‫البيانات‬ ‫و‬ ‫المعلومات‬ ‫لمحو‬ ‫الالزمة‬ ‫المتطلبات‬ ‫تحديد‬
Example of the Seven
Basic Quality Tools
PMBOK®( :‫المصدر‬
Guide) – Fifth Edition

15. 15 BIMarabia

16. 16
BIMarabia
‫تصميمها‬ ‫لطريقة‬ ً‫ا‬‫نظر‬ ‫المقالة‬ ‫لهذه‬ ‫اختيارها‬ ‫تم‬ ‫وقد‬ ‫العالم‬ ‫في‬ ً‫ا‬‫تميز‬ ً‫ا‬‫بارامتري‬ ‫المصممة‬ ‫المباني‬ ‫أكثر‬ ‫من‬ ‫األولمبي‬ ‫هانغشو‬ ‫مركز‬ ‫مالعب‬ ‫تعد‬
‫خفيف‬ ‫قشري‬ ‫تغليف‬ ‫إليجاد‬ ،‫األول‬ :‫رئيسيين‬ ‫لسببين‬ ‫المالعب‬ ‫لهذه‬ Envelope ‫الخارجي‬ ‫الغالف‬ ‫صمم‬ ‫لقد‬ .‫والمتميزة‬ ‫الفريدة‬ ‫البارامترية‬
.‫المستهلك‬ ‫الحديد‬ ‫كمية‬ ‫من‬ ‫اإلمكان‬ ‫قدر‬ ‫وللتقليل‬ ،‫ومبتكر‬
.‫هانغشو‬ ‫مركز‬ ‫في‬ ‫الرئيسي‬ ‫الملعب‬ :)1( ‫الشكل‬
:‫رئيسية‬ ‫مهام‬ ‫خمس‬ ‫على‬ ‫المباني‬ ‫لهذه‬ ‫الرقمي‬ ‫التصميم‬ ‫معايير‬ ‫تستند‬ ‫و‬
1
1.
Translation - ‫التصميمية‬ ‫الفكرة‬ ‫ترجمة‬
‫البرمجة‬ ‫بواسطة‬ Parametric Model ‫بارامتري‬ ‫نموذج‬ ‫إلى‬ ‫التصميمية‬ ‫المشكلة‬ ‫أو‬ ‫التصميمية‬ ‫الفكرة‬ ‫تحويل‬ ‫يتم‬ ،‫المهمة‬ ‫هذه‬ ‫في‬
‫بمساعدة‬ ‫أو‬ ‫البارامتري‬ ‫التصميم‬ ‫في‬ ‫خبير‬ ‫خالل‬ ‫من‬ ‫أو‬ ‫للمشروع‬ ‫المعماري‬ ‫المهندس‬ ‫قبل‬ ‫من‬ ‫تدار‬ ‫أن‬ ‫يمكن‬ ‫المهمة‬ ‫هذه‬ . Scripting
‫األولمبي‬ ‫هانغشو‬ ‫مركز‬ ‫لمالعب‬ ‫الرقمي‬ ‫التصميم‬
‫األشهر‬ ‫بن‬ ‫سارة‬ . ‫م‬
Architect & BIM Specialist
sara@alashhar.com

17. 17 BIMarabia
‫للفكرة‬ ‫كامل‬ ‫بوصف‬ ‫تزويدهم‬ ‫من‬ ‫التصميم‬ ‫لفريق‬ ‫البد‬ ‫فإنه‬ ،‫متخصصة‬ ‫شركة‬ ‫أو‬ ‫خبير‬ ‫مع‬ ‫التعاون‬ ‫حالة‬ ‫في‬ .‫متخصصة‬ ‫شركة‬
.‫ناجح‬ ‫و‬ ‫دقيق‬ ‫بارامتري‬ ‫نموذج‬ ‫على‬ ‫للحصول‬ ‫ذلك‬ ‫و‬ ‫مفصل‬ ‫بشكل‬ ‫المشروع‬ ‫من‬ ‫المرجوة‬ ‫واألهداف‬ ‫التصميمية‬
2
2.
Rationalization - ‫المنطقي‬ ‫التنظيم‬
Non-rational Ge� ‫الالمنطقية‬ ‫التصميمية‬ ‫الكتلة‬ ‫أو‬ ‫التصميمية‬ ‫المسودة‬ ‫أ و‬ ‫األصلية‬ ‫الفكرة‬ ‫بتحويل‬ ‫البارامتري‬ ‫التصميم‬ ‫خبير‬ ‫يقوم‬
‫فريق‬ ‫يزود‬ ‫لم‬ ‫التصميم‬ ‫فريق‬ ‫أن‬ ‫حالة‬ ‫في‬ ‫ضرورية‬ ‫المهمة‬ ‫هذه‬ .Rational Logical Model ‫منطقي‬ ‫رقمي‬ ‫نموذج‬ ‫إلى‬ ometry
.‫التصميمية‬ ‫للفكرة‬ ‫المنطقي‬ ‫بالنموذج‬ ‫البارامتري‬ ‫التصميم‬
3
3.
Control - ‫الضبط‬
‫البداية‬ ‫في‬ .‫البارامتري‬ ‫النموذج‬ ‫لضبط‬ ‫المناسبة‬ ‫اآللية‬ ‫يوجد‬ ‫أن‬ Lead Parametric Designer ‫البارامتري‬ ‫التصميم‬ ‫فريق‬ ‫قائد‬ ‫على‬
‫قائد‬ ‫يقوم‬ ‫ذلك‬ ‫بعد‬ .”Design Surface - ‫التصميم‬ ‫“قاعدة‬ ‫ب‬ ‫يسمى‬ ‫ما‬ ‫عادة‬ ‫والذي‬ ‫والجوهري‬ ‫األولي‬ ‫الهندسي‬ ‫الشكل‬ ‫يحدد‬ ‫أن‬ ‫عليه‬
.ً‫ا‬‫الحق‬ ‫التصميمية‬ ‫للبدائل‬ ً‫ا‬‫مولد‬ ‫تصبح‬ ‫والتي‬ ‫التصميم‬ ‫أرضية‬ ‫أو‬ ‫الهندسي‬ ‫الشكل‬ ‫لهذا‬ ‫معرفة‬ Parameters ‫متغيرات‬ ‫بوضع‬ ‫التصميم‬
4
4.
Generate and Test – ‫اختبارها‬ ‫و‬ ‫البدائل‬ ‫إنتاج‬
‫للشكل‬ ً‫ا‬‫مسبق‬ ‫تحديدها‬ ‫تم‬ ‫التي‬ ‫المتغيرات‬ ‫خالل‬ ‫من‬ ‫تصميمية‬ ‫بدائل‬ ‫توليد‬ ‫يتم‬ ‫حيث‬ ‫البارامتري‬ ‫التصميم‬ ‫لعملية‬ ‫الرئيسية‬ ‫المهمة‬ ‫هذه‬
‫وعلى‬ ‫المشروع‬ ‫أهداف‬ ‫على‬ ‫تعتمد‬ ‫آلية‬ ‫خالل‬ ‫من‬ ‫األولية‬ ‫الفكرة‬ ‫تصميم‬ ‫فريق‬ ‫قبل‬ ‫من‬ ‫وعناية‬ ‫بدقة‬ ‫تقييمها‬ ‫يتم‬ ‫البدائل‬ ‫إنتاج‬ ‫بعد‬ .‫األولي‬
.‫البيئي‬ ‫الجانب‬ ‫و‬ ،‫الجمالي‬ ‫الجانب‬ ،‫التشييدي‬ ‫الجانب‬ ،‫الهيكلي‬ ‫الجانب‬ :‫وهي‬ ‫مهمة‬ ‫جوانب‬ ‫أربعة‬
5
5.
Sharing Information – ‫المعطيات‬ ‫مشاركة‬
‫برمجة‬ ‫تستخدم‬ ‫الحالة‬ ‫هذه‬ ‫وفي‬ .‫المشروع‬ ‫فرق‬ ‫بين‬ ‫تناقلها‬ ‫يتم‬ ‫واضحة‬ ‫لغة‬ ‫إلى‬ ‫البارامتري‬ ‫النموذج‬ ‫تحويل‬ ‫سيتم‬ ‫المهمة‬ ‫هذه‬ ‫في‬
‫لإلنشائيين‬ ‫مناسبة‬ ‫أخرى‬ ‫لبرامج‬ ‫ملفات‬ ‫أو‬ ،‫جداول‬ ،‫البعد‬ ‫ثنائية‬ ‫رسومات‬ ،‫بيانات‬ ‫إلى‬ ‫النموذج‬ ‫لتحويل‬ Scripting ‫الحاسوب‬
.‫والمقاولين‬
)‫المركز‬ ‫عن‬ ‫عامة‬ ‫معلومات‬ ( ‫المركز‬ ‫حول‬ ‫خلفية‬
.‫الصينية‬ ‫هانغشو‬ ‫مدينة‬ ‫في‬ ‫زيانغ‬ ‫تشينغهانغ‬ ‫لنهر‬ ‫الغربية‬ ‫الضفة‬ ‫على‬ ‫مربع‬ ‫متر‬ 400,000 ‫مساحة‬ ‫بالكامل‬ ‫األولمبي‬ ‫هانغشو‬ ‫مركز‬ ‫يحتل‬
‫من‬ ‫بالكامل‬ ‫المشروع‬ ‫صمم‬ .‫مقعد‬ 10,000 ‫يستوعب‬ ‫و‬ ‫التنس‬ ‫رياضة‬ ‫ملعب‬ ‫و‬ ،‫مقعد‬ 80,000 ‫بسعة‬ ‫الرئيسي‬ ‫الملعب‬ :‫رئيسيين‬ ‫ملعبين‬ ‫ويحوي‬
.‫اإلنشائي‬ ‫للتصميم‬ CCDI ‫شركة‬ ‫مع‬ ‫بالتعاون‬ NBBJ ‫التصميمية‬ ‫الشركة‬ ‫قبل‬
.‫األولمبي‬ ‫هانغشو‬ ‫لمركز‬ ‫العام‬ ‫الموقع‬ :)2( ‫الشكل‬
‫التصميم‬ ‫من‬ NBBJ ‫شركة‬ ‫استهدفت‬ ‫حيث‬ ‫المالعب‬ ‫لغالف‬ ‫الهندسي‬ ‫الشكل‬ ‫تحديد‬ ‫تم‬ ‫أن‬ ‫بمجرد‬ ‫بدأت‬ ‫هانغشو‬ ‫لمركز‬ ‫البارامتري‬ ‫التصميم‬ ‫عملية‬
24 ‫استعمال‬ ‫تم‬ ‫قد‬ ‫و‬ .‫للمتفرجين‬ ‫واضحة‬ ‫ورؤية‬ ‫مساحة‬ ‫يوفر‬ ‫وفعال‬ ‫جذاب‬ ‫قشري‬ ‫غالف‬ ‫على‬ ‫للحصول‬ ‫المستعمل‬ ‫الحديد‬ ‫كمية‬ ‫من‬ ‫التقليل‬
‫من‬ ‫قلل‬ ‫والذي‬ ‫للملعب‬ Concrete Bowl ‫الخرساني‬ ‫بالوعاء‬ ‫مرتبطة‬ ‫الجملونات‬ ‫وهذه‬ ‫التنس‬ ‫ملعب‬ ‫تصميم‬ ‫في‬ Steel Truss ‫حديدي‬ ‫جمالون‬
.‫المقترحة‬ ‫الكمية‬ ‫من‬ 67% ‫بنسبة‬ ‫الحديد‬ ‫استهالك‬ ‫كمية‬

18. 18
BIMarabia
.‫اإلنشاء‬ ‫تحت‬ ‫الرئيسي‬ ‫الملعب‬ ‫من‬ ‫جزء‬ :)3( ‫الشكل‬
‫للفرق‬ ‫دقيقة‬ ‫كمعلومات‬ ‫النموذج‬ ‫در‬ُ‫ص‬ ‫ثم‬ ‫القشري‬ ‫للغالف‬ ‫الدقيق‬ ‫اللوغاريثمي‬ ‫التصميم‬ ‫لتوليد‬ ‫البداية‬ ‫في‬ Grasshopper ‫برنامج‬ ‫استعمل‬
:‫تفصيليا‬ ‫شرحها‬ ‫تم‬ ‫التي‬ ‫و‬ ‫المركز‬ ‫تصميم‬ ‫عملية‬ ‫في‬ ‫التالية‬ ‫الوظائف‬ ‫في‬ ‫البارامتري‬ ‫التصميم‬ ‫استعمال‬ ‫تم‬ ‫ولقد‬ .‫األخرى‬ ‫التصميمية‬
Envelope Geometry – ‫القشري‬ ‫الغالف‬ ‫تصميم‬
‫كما‬ .‫األمطار‬ ‫هطول‬ ‫ويقيهم‬ ‫الشمس‬ ‫أشعة‬ ‫من‬ ‫للحماية‬ ‫للمتفرجين‬ ً‫ا‬‫كافي‬ ً‫ال‬‫تظلي‬ ‫توفر‬ ‫تغطية‬ ‫على‬ ‫الحصول‬ ‫هو‬ ‫الغالف‬ ‫تصميم‬ ‫من‬ ‫الغرض‬ ‫كان‬
Double ‫المنحني‬ ‫المزدوج‬ ‫السطح‬ ‫على‬ ‫له‬ ‫األولي‬ ‫التصميم‬ ‫في‬ ‫اعتمد‬ ‫وقد‬ .‫اإلضاءة‬ ‫ومعدات‬ ‫الميكانيكية‬ ‫اآلالت‬ ‫لحفظ‬ ‫كافية‬ ‫مساحة‬ ‫يوفر‬ ‫أنه‬
‫نسخها‬ ‫تم‬ ‫التي‬ NURBS ‫نقاط‬ ‫من‬ ‫مجموعة‬ ‫خالل‬ ‫من‬ ً‫ا‬‫بارامتري‬ ‫توليده‬ ‫تم‬ ‫حيث‬ Circular Arc ‫الدائري‬ ‫القوس‬ ‫من‬ ‫النابع‬ Curve Surface
.‫الزهور‬ ‫بتلة‬ ‫شكل‬ ‫يشبه‬ ً‫ا‬‫سطح‬ ‫وأنتجت‬ ‫الدائري‬ ‫القوس‬ ‫حول‬ ‫متراصفة‬ ‫جعلها‬ ‫مما‬ ‫متكررة‬ ‫بطريقة‬
.‫الرئيسي‬ ‫للملعب‬ ‫منظور‬ :)4( ‫الشكل‬

19. 19 BIMarabia
Generate Architectural Alternatives - ‫المعمارية‬ ‫البدائل‬ ‫إنتاج‬
‫والمسافات‬ ‫عددها‬ ‫حيث‬ ‫من‬ ‫الغالف‬ ‫شكل‬ ‫مع‬ ‫متناسب‬ ‫بشكل‬ ‫و‬ ً‫ا‬‫بارامتري‬ Petals ‫البتالت‬ ‫توليد‬ ‫يتم‬ ،Envelope ‫للغطاء‬ ‫العام‬ ‫الشكل‬ ‫تحديد‬ ‫بعد‬
‫ذلك‬ ‫بعد‬ .Sorting & Transforming ‫والتغيير‬ ‫الفرز‬ :‫خطوتين‬ ‫على‬ ‫تعتمد‬ ‫العملية‬ ‫هذه‬ .‫تصميمية‬ ‫مقترحات‬ ‫عدة‬ ‫في‬ ‫الهندسي‬ ‫وشكلها‬ ‫بينها‬
،‫المناسب‬ ‫التظليل‬ ‫توفير‬ ،‫الجمالي‬ ‫التقييم‬ :ً‫ا‬‫مسبق‬ ‫موضوعة‬ ‫عوامل‬ ‫لعدة‬ ً‫ا‬‫تبع‬ ‫األولية‬ ‫للفكرة‬ ‫التصميم‬ ‫فريق‬ ‫قبل‬ ‫من‬ ‫والمقترحات‬ ‫البدائل‬ ‫تقييم‬ ‫يتم‬
.‫الرياضية‬ ‫التقنية‬ ‫والنظم‬ ،‫اإلنشائي‬ ‫األداء‬ ،‫الصحي‬ ‫التصريف‬
.‫الرئيسي‬ ‫الملعب‬ ‫لغالف‬ ‫البرامتري‬ ‫التصميم‬ ‫خطوات‬ :)5( ‫الشكل‬
.‫البدائل‬ ‫في‬ Grasshopper ‫برمجة‬ ‫استخدام‬ :)6( ‫الشكل‬

20. 20
BIMarabia
Generate Structural Elements – ‫اإلنشائية‬ ‫العناصر‬ ‫إنتاج‬
‫تحوير‬ ‫تم‬ ‫حيث‬ .‫ناجحة‬ ‫إنشائية‬ ‫عناصر‬ ‫إلى‬ ‫البتالت‬ ‫لتحويل‬ ‫ومثمر‬ ‫فعال‬ ‫بشكل‬ ‫المنفذة‬ CCDI ‫شركة‬ ‫مع‬ ‫المصممة‬ NBBJ ‫شركة‬ ‫تعاونت‬
‫هذا‬ .Typical Truss Centerline Model ‫نمطي‬ ‫مركزي‬ ‫شريطي‬ ‫جمالون‬ ‫إلى‬ Double Curved Surfaces ‫االنحناء‬ ‫المزدوجة‬ ‫األسطح‬
.‫األخرى‬ ‫اإلنشائي‬ ‫التصميم‬ ‫برامج‬ ‫في‬ ‫البيني‬ ‫للتشغيل‬ ‫قابل‬ ‫وهو‬ Grasshopper ‫بواسطة‬ ‫تصميمه‬ ‫تم‬ ‫الجمالون‬
.‫للبتالت‬ ‫المركزي‬ ‫الشريطي‬ ‫الجمالون‬ ‫تصميم‬ :)7( ‫الشكل‬
‫ببرنامج‬ ‫والملحق‬ Kangaroo Physics ‫المساعد‬ ‫البرنامج‬ ‫استعمل‬ ‫حيث‬ .‫للمشروع‬ ‫اإلنشائي‬ ‫التحليل‬ ‫في‬ ً‫ا‬‫أيض‬ ‫البارامتري‬ ‫التصميم‬ ‫استخدم‬
‫سهل‬ ‫مما‬ ‫الجمالونات‬ ‫على‬ ‫المؤثرة‬ ‫والضغط‬ ‫الشد‬ ‫قوى‬ ‫أوضحت‬ ‫المحاكاة‬ ‫هذه‬ .‫الجمالونات‬ ‫على‬ ‫الجاذبية‬ ‫قوى‬ ‫تأثير‬ ‫لمحاكاة‬ Grasshopper
‫المشاكل‬ ‫تحديد‬ ‫في‬ ‫فعال‬ ‫بشكل‬ ‫ساهمت‬ ‫العملية‬ ‫هذه‬ .‫اإلنشائي‬ ‫التحليل‬ ‫نتائج‬ ‫مع‬ ‫يتناسب‬ ‫بما‬ ‫لتصميمها‬ ‫المناسبة‬ ‫التعديالت‬ ‫وضع‬ ‫المصممين‬ ‫على‬
.‫للمشروع‬ ‫الزمني‬ ‫الجدول‬ ‫على‬ ‫وحافظت‬ ‫الوقت‬ ‫يوفر‬ ‫مما‬ ‫التصميم‬ ‫من‬ ‫مبكرة‬ ‫مراحل‬ ‫في‬ ‫اإلنشائية‬
.‫للجمالونات‬ ‫اإلنشائي‬ ‫التحليل‬ :)8( ‫الشكل‬
Cladding - ‫التكسية‬ ‫تصميم‬
‫برنامجي‬ ‫من‬ ‫كل‬ ‫يحتوي‬ ‫حيث‬ .Cladding ‫التكسية‬ ‫في‬ ‫المستعملة‬ ‫األلمنيوم‬ ‫ألواح‬ ‫كميات‬ ‫حساب‬ ‫عملية‬ ‫لتسهيل‬ً‫ا‬‫أيض‬ ‫استعمل‬ ‫البارامتري‬ ‫التصميم‬
‫هذا‬ .‫األلمنيوم‬ ‫بألواح‬ ‫بالكامل‬ ‫تكسيتها‬ ‫سيتم‬ ‫والتي‬ ‫االنحناء‬ ‫المزدوجة‬ ‫األسطح‬ ‫مساحة‬ ‫لحساب‬ ‫أدوات‬ ‫على‬ Grasshopper ‫و‬ Rhinoceros
‫قصها‬ ‫ثم‬ ‫ومن‬ ‫مسطحة‬ ‫وجعلها‬ ‫البرنامج‬ ‫في‬ ‫األسطح‬ ‫هذه‬ ‫ببسط‬ ‫وذلك‬ ً‫ا‬‫رقمي‬ ‫األلواح‬ ‫هذه‬ ‫تصنيع‬ ‫في‬ ‫ساعدت‬ ‫قد‬ ‫البرامج‬ ‫هذه‬ ‫أن‬ ‫إلى‬ ‫باإلضافة‬
.‫متناهية‬ ‫بدقة‬ CNC ‫آلة‬ ‫بواسطة‬
Construction Documentation – ‫اإلنشائية‬ ‫الرسومات‬ ‫توثيق‬
‫من‬ Parametric Model ‫البارامتري‬ ‫النموذج‬ ‫تصدير‬ ‫تم‬ ‫حيث‬ ً‫ا‬‫رقمي‬ ‫هانغشو‬ ‫لمركز‬ ‫اإلنشائية‬ ‫اللوحات‬ ‫تجهيز‬ ‫يتم‬ ‫أن‬ ‫لالنتباه‬ ‫المثير‬ ‫لمن‬ ‫إنه‬
‫برمجة‬ ‫استعمال‬ ‫تم‬ ‫لقد‬ .‫والواجهات‬ ‫المساقط‬ ‫وخاصة‬ ‫له‬ ‫األبعاد‬ ‫الثنائية‬ ‫الرسومات‬ ‫إلنتاج‬ ‫ريفت‬ ‫أوتوديسك‬ ‫برنامج‬ ‫إلى‬ Grasshopper ‫برنامج‬
‫أللواح‬ ‫تفصيلية‬ ‫رسومات‬ ‫وضع‬ ‫في‬ ‫ساعدت‬ ‫والتي‬ ‫ريفت‬ ‫برنامج‬ ‫إلى‬ 3D DWGs ‫كملفات‬ ‫النمودج‬ ‫لتصدير‬ Grasshopper ‫برنامج‬ ‫في‬ ‫خاصة‬
.‫كمياتها‬ ‫وحساب‬ ‫األلمنيوم‬

21. 21 BIMarabia
.‫ريفت‬ ‫أوتوديسك‬ ‫برنامج‬ ‫في‬ ‫للبتالت‬ ‫التفصيلية‬ ‫الرسومات‬ :)9( ‫الشكل‬
.
CCDI official website. ”Design and Innovations of Steel Structure as Sports Venues in China.“)2012(. http://
/ www.ccdi.com.cn
Miller, Nathan. ”The Hangzhou Tennis Center: A Case Study in Integrated Parametric Design.“ ACADIA
. )Regional Conference 2011: Parametricism SPC, Lincoln, Nebraska, )2011
http://cumincad.scix.net/data/works/att/acadiaregional2011_016.content.pdf
. )NBBJ official website. ” A City Blossoms.“ )2015
/ http://www.nbbj.com/work/hangzhou-stadium
Hudson, Ronald. ”Strategies for parametric design in architecture: An application of practice led research.“ PhD
. ( Dissertation, University of Bath, )2010
Wang, Tsung- Hsien. ”Parametric Modeling.“ School of Architecture, University of Sheffield. )November,
.)2012

22. 22
BIMarabia
‫بسعر‬ ‫أو‬ ‫مجانية‬ ‫تكون‬ ‫ما‬ ً‫ا‬‫وغالب‬ ,‫وتطويرها‬ ‫عليها‬ ‫الحصول‬ ‫للجميع‬ ‫يمكن‬ ‫متاحة‬ Code ‫شيفرات‬ ‫ذات‬ ‫برامج‬ ‫وهي‬ : ‫المصدر‬ ‫مفتوحة‬ ‫البرامج‬
”.‫حريتك‬ ‫تحترم‬ ‫التي‬ ‫البرامج‬ ‫هي‬ ‫الحرة‬ ‫البرمجيات‬ “ )‫(ستالمان‬ ‫يقول‬ ‫كما‬ ‫و‬ .‫زهيد‬
)Richard Matthew Stallman( ‫ستالمان‬ ‫ماثيو‬ ‫ريتشارد‬ ‫األمريكي‬ ‫المبرمج‬ ‫هو‬ ‫المفهوم‬ ‫ابتكرهذا‬ ‫من‬ ‫أول‬
‫سنوات‬ ‫أتذكر‬ ‫سوف‬ ، ‫العملية‬ ‫حياتي‬ ‫بنهاية‬ ‫أنه‬ ‫عرفت‬ ‫لكني‬ .‫شيفرة‬ ‫بكتابة‬ ‫نفسي‬ ‫متعت‬ ‫وربما‬ ، ‫هذا‬ ‫من‬ ‫المال‬ ‫جني‬ ‫بإمكاني‬ ‫كان‬ ” ‫يقول‬ ‫الذي‬ ‫و‬
” ‫أسوء‬ ً‫ا‬‫مكان‬ ‫العالم‬ ‫بجعل‬ ‫حياتي‬ ‫قضيت‬ ‫أنني‬ ‫أشعر‬ ‫وسوف‬ ، ‫الناس‬ ‫لتفريق‬ ‫أسوار‬ ‫بناء‬
‫سليم‬ ‫عمر‬
BIM MANAGER
/https://draftsman.wordpress.com
‫المصدر‬ ‫مفتوحة‬ ‫والبرامج‬ BIM ‫الـ‬

23. 23 BIMarabia
: ‫حريات‬ ‫أربع‬ ‫وجود‬ ‫من‬ ‫البد‬ ‫المصدر‬ ‫مفتوح‬ ‫البرنامج‬ ‫يكون‬ ‫لكي‬
●
‫ببرامجها‬ ‫لعملك‬ ‫محددة‬ ً‫ا‬‫أغراض‬ ‫تشترط‬ ‫شركات‬ ‫هناك‬ .‫غرض‬ ‫ألي‬ ‫البرنامج‬ ‫استعمال‬ ‫حرية‬ : ‫األولى‬ ‫الحرية‬
●
‫وجبات‬ ‫عمل‬ ‫طريقة‬ ‫مثل‬ ‫سر‬ ‫شيفرتها‬ ‫و‬ ‫مغلقة‬ ‫األخرى‬ ‫البرامج‬ ‫أغلب‬ .‫للبرنامج‬ ‫المصدرية‬ ‫الشيفرة‬ ‫وتعديل‬ ‫دراسة‬ ‫حرية‬ : ‫الثانية‬ ‫الحرية‬
)‫(كنتاكي‬
●
.‫صديقك‬ ‫أو‬ ‫جارك‬ ‫مساعدة‬ ‫من‬ ‫لتتمكن‬ ‫األصلي‬ ‫البرنامج‬ ‫من‬ ‫نسخ‬ ‫توزيع‬ ‫حرية‬ : ‫الثالثة‬ ‫الحرية‬
●
.‫بتعديالتك‬ ‫المجتمع‬ ‫مشاركة‬ ‫و‬ ‫البرنامج‬ ‫من‬ ‫المعدلة‬ ‫نسخك‬ ‫توزيع‬ ‫حرية‬ : ‫الرابعة‬ ‫الحرية‬
) ‫باآلالف‬ ‫وعددها‬ (: ‫المصدر‬ ‫مفتوحة‬ ‫البرامج‬ ‫أشهر‬
●
. ‫العالم‬ ‫مستوى‬ ‫على‬ ‫المجانية‬ ‫المتصفحات‬ ‫أفضل‬ ‫أحد‬ )firefox( ‫الشهير‬ ‫المتصفح‬
●
.‫مجاني‬ ‫و‬ ‫ممتاز‬ ‫اإلنترنت‬ ‫من‬ ‫تحميل‬ ‫برنامج‬ )Free Download Manager(
●
‫مدمج‬ ‫آخر‬ ‫تشغيل‬ ‫نظام‬ ‫لتنصيب‬ ‫التشغيل‬ ‫نظام‬ ‫داخل‬ ‫لكمبيوتر‬ ‫نموذج‬ ‫تنشئ‬ ‫بحيث‬ ‫الكمبيوتر‬ ‫محاكي‬ )VirtualBox(
●
. ‫للفوتوشوب‬ ‫منافس‬ ‫مجاني‬ ‫برنامج‬ )GIMP(
●
.‫رسم‬ ‫برنامج‬ )Inkscape(
●
‫من‬ ‫أكثر‬ ‫بمهام‬ ‫يقوم‬ ‫أنه‬ ‫إال‬ - ‫ميجا‬ 70 ‫تقريبا‬ - ‫حجمه‬ ‫صغر‬ ‫رغم‬ ‫و‬ )3ds Max( ‫لل‬ ‫منافس‬ ‫االبعاد‬ ‫ثالثي‬ ‫رسم‬ ‫برنامج‬ )Blender(
‫مفتوحة‬ ‫نفسها‬ ‫األفالم‬ ‫و‬ ‫به‬ ‫أفالم‬ ‫عمل‬ ‫تم‬ ‫قد‬ ‫و‬ , )Games Engine( ‫به‬ ‫خاص‬ ‫ألعاب‬ ‫محرك‬ ‫وجود‬ ‫مثل‬ ‫جيجا‬ 7 ‫البالغ‬ ) 3ds Max( ‫ال‬
.)Sintel( ‫فيلم‬ ‫مثال‬ ً‫ا‬‫مجان‬ ‫عليها‬ ‫التعديل‬ ‫يمكنك‬ ‫المصدر‬
●
. ً‫ا‬‫متخصص‬ ‫تكن‬ ‫لم‬ ‫لو‬ ‫حتى‬ ‫الفرش‬ ‫وضع‬ ‫وأماكن‬ ‫بسهولة‬ ‫شقتك‬ ‫ديكور‬ ‫لتصميم‬ ‫بسيط‬ ‫و‬ ‫رائع‬ ‫برنامج‬ )Sweet Home 3D(
●
. )pdf ( ‫ال‬ ‫ملفات‬ ‫لطباعة‬ )PDFCreator(
)BIM( ‫لل‬ ‫اآلن‬ ‫نأتي‬
‎
‫ل‬‫العاج‬ ‫القريب‬ ‫في‬ ‫يتغيرهذا‬ ‫لن‬ ‫ربما‬ ‫و‬ ‎
‫ة‬‫النمذج‬ ‫بعمليات‬ ‫الخاصة‬ ‫المصدر‬ ‫مفتوحة‬ ‫البرامج‬ ‫من‬ ‫الكثير‬ ‫يوجد‬ ‫ال‬ ‫لألسف‬
‫تقارير‬ ‫على‬ ‫الحصول‬ ‫أو‬ )Free BIM viewer ( ‫برنامج‬ ‫مثل‬ ‫كاستعراضها‬ ‫البيم‬ ‫نماذج‬ ‫مع‬ ‫بالتعامل‬ ‫تسمح‬ ‫التي‬ ‫البرامج‬ ‫من‬ ‫العديد‬ ‫هناك‬ ‫لكن‬ ‫و‬
.‎
‫ت‬‫المعلوما‬ ‫جودة‬ ‫من‬ ‫التحقق‬ ‫أو‬ ‫فيها‬ ‫للمعلومات‬
‫هذا‬ ‫شرح‬ ‫(يجب‬ )IFC( ‫مثل‬ ‫البيانات‬ ‫تبادل‬ ‫أجل‬ ‫من‬ ‫تجارية‬ ‫شركة‬ ‫ألي‬ ‫تابع‬ ‫غير‬ ‫نظامي‬ ‫تنسيق‬ ‫أو‬ ‫صيغ‬ ‫على‬ ‫االعتماد‬ ‫أهمية‬ ‫تأتي‬ ‫هنا‬ ‫و‬
)‫المصطلح‬
: ‫للبرامج‬ ‫أمثله‬
●
)XML & IFC & CSV & JSON ( ‫تريد‬ ‫صيغة‬ ‫ألي‬ ‫تصديرها‬ ‫و‬ )IFC( ‫ملفات‬ ‫لتصفح‬ ‫موقع‬ ifcwebserver
●
www.ifcwebserver.org
●
‫اإلنترنت‬ ‫على‬ ‫للجميع‬ ‫متاحة‬ ‫تصبح‬ ‫بالتالي‬ ‫و‬ IFC ‫الملفات‬ ‫تحميل‬ ‫يمكنك‬ www.bimviewer.com
●
IFC ‫ال‬ ‫ملفات‬ ‫لعرض‬ BIMsurfer
●
BIM ‫ال‬ ‫برامج‬ ‫قائمة‬ ‫إلى‬ ‫لينضم‬ ‫له‬ ‫قوائم‬ ‫إضافة‬ ‫تمت‬ ‫كاد‬ ‫برنامج‬ /http://freecadweb.org
●
‫قبل‬ ‫من‬ ‫تطويره‬ ‫و‬ ‫عليه‬ ‫العمل‬ ‫يتم‬ BIM ‫برنامج‬ B-processor

24. 24
BIMarabia
‫برنامجا‬ ‫ليكون‬ ).the Alexandra institute( ‫مع‬ )Arhus School of Architecture in cooperation(
.‫الصفر‬ ‫من‬ ‫تطويره‬ ‫يتم‬ ‫و‬ ‫األساسية‬ ‫البيم‬ ‫مفاهيم‬ ‫يتبع‬ ‫البرنامج‬ .‫األركيكاد‬ ‫و‬ ‫للريفيت‬ ً‫ا‬‫منافس‬ ً
●
IFC ‫على‬ ‫تعتمد‬ ‫أونالين‬ ‫متاحة‬ ‫أداة‬ ‫هي‬ ‫و‬ )4BIM(
http://www.4projects.com/OurProduct/4BIM.aspx

25. 25 BIMarabia
●
Gestion Revit
http://sourceforge.net/projects/gestionrevit/?source=directory‫أكسس‬ ‫بيانات‬ ‫بقاعدة‬ ‫الريفيت‬ ‫إلدارة‬ ‫مجاني‬ ‫برنامج‬
●
OpenMaint
‫الرابط‬ ‫من‬ ‫البرنامج‬ ‫تحميل‬ ‫يمكن‬ bim ‫ال‬ ‫يدعم‬ ‫و‬ ‫القرارات‬ ‫اتخاذ‬ ‫في‬ ‫يساعد‬ ‫مما‬ ‫المرافق‬ ‫ألدارة‬ ‫المصدر‬ ‫مفتوح‬ ‫مجاني‬ ‫برنامج‬
http://www.openmaint.org/en

26. 26
BIMarabia
SMARTDataBees
MySQL, MS-SQL, ‫الصيغ‬ ‫يدعم‬ ‫و‬ ‫المصدر‬ ‫مفتوح‬ )facility management) (CAFM / FM( ‫البيانات‬ ‫قواعد‬ ‫إلدارة‬ ‫برنامج‬
http://sourceforge.net/projects/osfm/?source=directory ‫الرابط‬ ‫من‬ ‫البرنامج‬ ‫تحميل‬ ‫يمكن‬ ,SQLight
‫على‬ ‫اآلمال‬ ‫)تنعقد‬ ً‫ا‬‫كهروميكانيكي‬ ‫و‬ ً‫ا‬‫إنشائي‬ ‫و‬ ً‫ا‬‫معماري‬ ( ‫األبعاد‬ ‫ثالثية‬ ‫مباني‬ ‫إلنشاء‬ )‫بعد‬ ‫يكتمل‬ ‫(لم‬ ‫المصدر‬ ‫مفتوح‬ ‫برنامج‬ ‫وهو‬ Konsol
: ‫الرابط‬ ‫من‬ ‫البرنامج‬ ‫تحميل‬ ‫تستطيع‬ , ‫بمال‬ ‫تقدر‬ ‫ال‬ ‫خبرة‬ ‫ليكتسبوا‬ ‫المشروع‬ ‫هذا‬ ‫في‬ ‫يتحدوا‬ ‫أن‬ ‫في‬ ‫المسلمين‬ ‫و‬ ‫العرب‬ ‫المبرمجين‬
http://sourceforge.net/projects/konsol
‫االهتمام‬ ‫الى‬ ‫األنظار‬ ‫لفت‬ ‫في‬ ‫ساهمت‬ ‫أكون‬ ‫أن‬ ‫أتمنى‬ ‫و‬ ً‫ا‬‫سنوي‬ ‫المليارات‬ ‫العربية‬ ‫بالدنا‬ ‫على‬ ‫ستوفر‬ ‫كونها‬ ‫المصدراالنتشار‬ ‫مفتوحة‬ ‫للبرامج‬ ‫نتمنى‬
‫الحرة‬ ‫البرامج‬ ‫و‬ ‫البرامج‬ ‫بحرية‬

28. 28
BIMarabia
‫القراء‬ ‫أسئلة‬ ‫على‬ ‫االجابة‬ ‫في‬ ‫فسنبدأ‬ ‫المجلة‬ ‫أهداف‬ ‫لتحقيق‬
BIM ‫للـمفهوم‬ ً‫ا‬‫وفق‬ ‫العاملة‬ ‫الشركات‬ ‫داخل‬ ‫الخليج‬ ‫دول‬ ‫في‬ ‫واإلنتشار‬ ‫األهمية‬ ‫نفس‬ ‫له‬ ‫هل‬ )Revit Structure ( ‫لبرنامج‬ ‫بالنسبة‬
‫؟‬Revit MEP ‫أو‬ Revit Arch ‫استخدام‬ ‫انتشار‬ ‫بنفس‬
ً‫ا‬‫إنشائي‬ ‫لكن‬ ‫المعمارية‬ ‫الناحية‬ ‫من‬ ‫متميزة‬ ArchiCad ‫برامج‬ ‫قدرات‬ ‫مثال‬ , Revit ‫منصة‬ ‫قوة‬ ‫تأتي‬ ‫هنا‬ ‫من‬ ‫و‬ ‫لبعضهم‬ ‫مكملون‬ ‫فهم‬ ‫بالتأكيد‬ ‫نعم‬
‫حال‬ ‫في‬ ‫خاصة‬ ‫المعمارية‬ ‫الناحية‬ ‫من‬ ‫وضعيف‬ ‫اإلنشائية‬ ‫الناحية‬ ‫من‬ ‫قوي‬ tekla ‫برنامج‬ ‫أما‬ ،‫اآلن‬ ‫حتى‬ ‫القوة‬ ‫درجة‬ ‫بنفس‬ ‫ليس‬ ً‫ا‬‫كهروميكانيكي‬ ‫و‬
‫االستيراد‬ ‫و‬ ‫التصدير‬ ‫و‬ ‫أخرى‬ ‫برامج‬ ‫مع‬ ‫التواصل‬
.‫األقسام‬ ‫كل‬ ‫بين‬ ‫التكامل‬ ‫من‬ ‫تأتي‬ BIM ‫برامج‬ ‫قوة‬
•
‫اإلنشائي‬ ‫للمهندس‬ ً‫ا‬‫أساس‬ ‫يمكن‬ ‫وهل‬ .Revit Arch ‫الـ‬ ‫يتقن‬ ‫أن‬ ، Revit Str ‫برنامج‬ ‫في‬ ‫المحترف‬ ‫المدني‬ ‫للمهندس‬ ‫ضرورة‬ ‫توجد‬ ‫هل‬
‫الكلية؟‬ ‫في‬ ‫درسها‬ ‫قد‬ ‫يكون‬ ‫أن‬ ‫دون‬ ، Vray ‫الـ‬ ‫اعدادات‬ ‫مثل‬ ،‫المعماري‬ ‫دراسة‬ ‫فهم‬
‫خارج‬ ‫شيء‬ ‫كل‬ ‫عن‬ً‫ا‬‫شيئ‬ ‫يعرف‬ ‫أن‬ ‫من‬ ‫البد‬ ‫الماهر‬ ‫المهندس‬ , ”‫شيء‬ ‫عن‬ ‫شيء‬ ‫كل‬ ‫واعرف‬ ‫شيء‬ ‫كل‬ ‫عن‬ً‫ا‬‫شيئ‬ ‫اعرف‬ “ً‫ا‬‫إطالق‬ ‫بالضرورة‬ ‫ليس‬ ‫ال‬
‫تخصصه‬
‫مانع‬ ‫ال‬ ‫و‬ ‫اختصاصه‬ ‫مجال‬ ‫في‬ ‫التركيز‬ ‫يجب‬ , ) ... ‫التكييف‬ ‫حسابات‬ ‫و‬ ‫إنشائية‬ ‫(حسابات‬ ‫شيء‬ ‫كل‬ ‫يتعلم‬ ‫و‬ ً‫ا‬‫خارق‬ ‫يكون‬ ‫أن‬ ‫المهندس‬ ‫من‬ ‫ُطلب‬‫ي‬ ‫ال‬
, ‫االنشائي‬ ‫و‬ ‫المعماري‬ ‫بين‬ ‫مشتركة‬ ‫مهارات‬ ‫سيتعلم‬ ‫التواصل‬ ‫و‬ ‫العمل‬ ‫خالل‬ ‫من‬ ‫و‬ , ‫األخرى‬ ‫االختصاصات‬ ‫من‬ ‫حوله‬ ‫ما‬ ‫بعض‬ ‫معرفة‬ ‫من‬
‫اونالين‬ ‫التعلم‬ ‫يمكنك‬ , ‫الكلية‬ ‫في‬ ‫دراسة‬ ‫دون‬ VRAY ‫الفيراي‬ ‫تعلم‬ ‫يمكنك‬ ‫نعم‬
‫أجـــــوبـــــة‬ ‫و‬ ‫آسئــــلـــة‬
‫سليم‬ ‫عمر‬
BIM MANAGER
/https://draftsman.wordpress.com

29. 29 BIMarabia
•
‫أو‬ 12 ‫بمقدار‬ ‫زاحة‬ُ‫م‬ ‫األعمدة‬ ‫كل‬ ‫تكون‬ ‫عندما‬ ‫الريفيت‬ ‫برنامج‬ ‫في‬ COLUMN ‫األعمدة‬ ‫لوضع‬ ‫طريقة‬ ‫وأسرع‬ ‫وسيلة‬ ‫أفضل‬ ‫هي‬ ‫ما‬
‫للعمود؟‬ Insertion Point ‫الـ‬ ‫لتحديد‬ ً‫ا‬‫خيار‬ ‫تضيف‬ ‫أتوديسك‬ ‫شركة‬ ‫أن‬ ‫لو‬ ‫ماذا‬ ،‫المحاور‬ ‫عن‬ ‫سم‬ 6
grid ‫الشبكة‬ ‫طريق‬ ‫عن‬ ‫الريفيت‬ ‫في‬ ‫األعمدة‬ ‫إلدراج‬ ‫طريقة‬ ‫أفضل‬
move ‫األمر‬ ‫وإعطاؤهم‬ ‫سوية‬ ‫األعمدة‬ ‫كل‬ ‫تحديد‬ ‫يتم‬ ‫ثم‬ c.g‫ال‬ ‫خالل‬ ‫من‬ ‫ذلك‬ ‫يمكن‬ ‫المحور‬ ‫عن‬ ‫اإلزاحة‬ ‫مسافة‬ ‫نفس‬ ‫لها‬ ‫األعمدة‬ ‫كل‬ ‫أن‬ ‫طالما‬
‫يسمى‬ ‫ما‬ ‫أو‬ ‫البرنامج‬ ‫ملحقات‬ ‫أحد‬ ‫في‬ ‫موجودة‬ ‫تكون‬ ‫قد‬ ‫و‬ ‫األركيكاد‬ ‫في‬ ‫موجودة‬ ‫فهي‬ ‫العمود‬ ‫إدراج‬ ‫نقطة‬ ‫تحديد‬ ‫لخاصية‬ ‫بالنسبة‬ ‫أما‬
) PLUGINS(
•
‫المعماري‬ ‫أم‬ ‫اإلنشائي‬ ‫المخطط‬ ‫استيراد‬ ‫هو‬ ‫هل‬، ‫األتوكاد‬ ‫ببرنامج‬ ‫الربط‬ ‫حال‬ ‫في‬ ‫األفضل‬ ‫هو‬ ‫ما‬
،‫الريفيت‬ ‫داخل‬ ‫مباشرة‬ ‫والتصميمي‬ ‫اإلنشائي‬ ‫العمل‬ ‫استكمال‬ ‫يتم‬ ‫ثم‬ ،‫الريفيت‬ ‫في‬ ‫المعماري‬ ‫المخطط‬ ‫استيراد‬ ‫هو‬ ‫األفضل‬ ‫يكون‬ ‫قد‬
‫؟‬ ‫فقط‬ ‫بالنمذجة‬ ‫ذلك‬ ‫بعد‬ ‫القيام‬ ‫و‬ ‫الريفيت‬ ‫إلى‬ ‫استيرادها‬ ‫ثم‬ ‫األتوكاد‬ ‫في‬ ‫اإلنشائية‬ ‫المخططات‬ ‫رسم‬ ‫الخطأ‬ ‫من‬ ‫هل‬ ‫و‬
‫األتوكاد‬ ‫يستخدم‬ ‫ال‬ ‫و‬ ‫مباشرة‬ ‫الريفيت‬ ‫في‬ ‫العمل‬ ‫المعماري‬ ‫يبدأ‬ ‫قد‬ :‫المشروع‬ ‫حسب‬
‫الرفت‬ ‫في‬ ‫العمل‬ ‫إتمام‬ ‫إلى‬ ‫األوتوكاد‬ ‫في‬ ‫اإلنشائي‬ ‫المخطط‬ ‫من‬ ‫ينتقل‬ ‫قد‬ ‫و‬
•
‫التسليح‬ ‫وتصدير‬ ،‫بينهما‬ ‫الربط‬ ‫الممكن‬ ‫من‬ ‫وهل‬ ،Revit Str. & Autodesk Advance Concrete ‫الـ‬ ‫برنامجي‬ ‫بين‬ ‫الفرق‬ ‫ما‬
‫؟‬ Advance concrete ‫للـ‬ ‫الريفيت‬ ‫من‬

30. 30
BIMarabia
:‫كبير‬ ‫فرق‬
.‫النمذجة‬ ‫على‬ ‫يركز‬ ‫االنشائي‬ ‫الريفيت‬
shop drawing‫ال‬ ‫على‬ ‫يركز‬ Advance Concrete ‫ال‬ ‫بينما‬
.‫التصدير‬ ‫يمكن‬ ‫نعم‬
•
‫استخدامه؟‬ ‫وكيفية‬ ‫؟‬ ‫هو‬ ‫ما‬، Dynamo ‫الـ‬ ‫شرح‬ ‫يمكن‬ ‫هل‬
‫والجهد‬ ‫الوقت‬ ‫لترشيد‬ ‫للتخطيط‬ ‫بحاجة‬ ‫نزال‬ ‫ال‬, ‫التكنولوجيا‬ ‫أنواع‬ ‫أحدث‬ ‫وجود‬ ‫مع‬ ‫حتى‬
“ ! ‫الفأس‬ ‫شحذ‬ ‫في‬ ‫ساعات‬ ‫أربع‬ ‫أول‬ ‫وسأقضي‬ ‫شجرة‬ ‫لقطع‬ ‫ساعات‬ ‫ست‬ ‫”أعطني‬: ‫لينكون‬ ‫أبراهام‬ ‫يقول‬
”.Give me six hours to chop down a tree and I will spend the first four sharpening the axe“ ‫األصلية‬ ‫المقولة‬
‫تكبر‬ ‫و‬ ‫األركان‬ ‫عند‬ ‫صغيرة‬ ‫تبدأ‬ ‫بحيث‬ ‫تناسبية‬ ‫بأحجام‬ ‫عنصر‬ ‫ألف‬ ‫تنظيم‬ ‫تريد‬ ً‫ال‬‫مث‬ , ‫برمجة‬ ‫دون‬ ‫العمل‬ ‫لتسهيل‬ ‫يستخدم‬ ‫الدينامو‬ : ‫باختصار‬ ‫و‬
‫أطول‬ ً‫ا‬‫وقت‬ ‫ستأخذ‬ ‫دينامو‬ ‫برمجة‬ ‫دون‬ , ‫البداية‬ ‫نقطة‬ ‫عن‬ ‫ابتعدت‬ ‫كلما‬ ‫معينة‬ ‫بنسبة‬
‫االبواب‬ ‫ارقام‬ ‫او‬ ‫الغرف‬ ‫ارقام‬ ‫كل‬ ‫تغيير‬ ‫او‬ ‫واحدة‬ ‫مرة‬ ‫الماتريال‬ ‫كل‬ ‫تغيير‬ ‫ممكن‬
‫هنا‬ ‫منها‬ ‫جزء‬ ‫إيجاد‬ ‫ويمكن‬ ‫القادمة‬ ‫المجلة‬ ‫بأعداد‬ ‫الشرح‬ ‫سيتم‬ ‫هللا‬ ‫شاء‬ ‫ان‬
https://draftsman.wordpress.com/?s=Dynamo
dynamo-studio ‫بأتوديسك‬ ‫خاصة‬ ‫نسخة‬ ‫هناك‬
http://www.autodesk.com/products/dynamo-studio/overview

31. 31 BIMarabia
‫العالم‬ ‫ذلك‬ ‫في‬ ‫الطويلة‬ ‫رحلتنا‬ ‫نستكمل‬ ‫آن‬ ‫اليوم‬ ‫لي‬ ‫سيطيب‬ ‫الغريبة‬ ‫وعوالمه‬ ‫أحراشه‬ ‫ووسط‬ BIM ‫البيم‬ ‫عالم‬ ‫غمار‬ ‫ضمن‬
... )‫؟‬ ‫أمرنا‬ ‫وطوع‬ ‫أجلنا‬ ‫من‬ ‫يعمل‬ ‫الريفيت‬ ‫نجعل‬ ‫(كيف‬ ‫معا‬ ‫نتعلم‬ ‫وأن‬
View Range ‫المنظر‬ ‫محدد‬
‫الى‬ ‫الذهاب‬ ‫يمكننا‬ ‫المشكلة‬ ‫هذه‬ ‫ولحل‬ ‫المستويات‬ ‫باختالف‬ ‫المشروع‬ ‫في‬ ‫ظاهرة‬ ‫غير‬ ‫اآلجزاء‬ ‫بعض‬ ‫تكون‬ ‫األحيان‬ ‫بعض‬ ‫في‬
‫أعرض‬ ‫نطاق‬ ‫الى‬ ‫المنظر‬ ‫محدد‬ ‫أو‬ ‫النطاق‬ ‫عرض‬ ‫وضبط‬ ‫المشروع‬ ‫خصائص‬
Detail Levels to optimize Workability ‫العمل‬ ‫لتعزيز‬ ‫التفصيل‬ ‫مستويات‬
‫العائلة‬ ‫آو‬ ‫بالعنصر‬ ‫عملها‬ ‫المراد‬ ‫التفاصيل‬ ‫مستوى‬ ‫لتحديد‬ ‫وذلك‬ ‫قيمة‬ ‫نافذة‬ ‫الريفيت‬ ‫لنا‬ ‫آتاح‬ ‫الريفيت‬ ‫في‬ ‫العائالت‬ ‫بناء‬ ‫عند‬
‫اما‬ ‫خيارات‬ ٣ ‫بين‬ ‫من‬ ‫منها‬ ‫واحد‬ ‫كل‬ ‫في‬ ‫التفصيل‬ ‫ومستوى‬ ‫نريدها‬ ‫التي‬ ‫المساقط‬ ‫ماهي‬ ‫اختيار‬ ‫المثال‬ ‫سبيل‬ ‫على‬ ‫فيمكن‬
‫أجلك؟‬ ‫من‬ ‫يعمل‬ ‫الريفيت‬ ‫برنامج‬ ‫تجعل‬ ‫كيف‬
‫الثاني‬ ‫الجزء‬
‫التوم‬ ‫عمار‬ .‫م‬
S.ARCHITECT / BIM MANAGER
AlTorath International Consulting

32. 32
BIMarabia
Fine ‫أو‬ Medium ‫أو‬ Coarse
‫على‬ ‫سيكون‬ ‫بالتآكيد‬ ‫وهذا‬ ‫ما‬ ‫لعنصر‬ ‫معينة‬ ‫تفاصيل‬ ‫عمل‬ ‫آردت‬ ‫اذا‬ ‫مباشرة‬ Fine ‫تفصيل‬ ‫اختيار‬ ‫يمكن‬ ‫المثال‬ ‫سبيل‬ ‫فعلى‬
‫ذلك‬ ‫تستلزم‬ ‫ال‬ ‫عناصر‬ ‫على‬ ‫العمل‬ ‫حال‬ ‫في‬ ‫أقل‬ ‫تفاصيل‬ ‫اختيار‬ ‫يمكن‬ ‫آيضا‬ ،‫لديك‬ ‫المتوفر‬ ‫العتاد‬ ‫حساب‬
Under the Properties window, click “Edit…” for Visibility and Graphics Overrides. Uncheck Coarse and Medium and click
OK
Aligning Plans on Revit Sheets ‫الريفيت‬ ‫شيتات‬ ‫في‬ ‫المساقط‬ ‫محاذاة‬
-
‫المساقط‬ ‫وضع‬ ‫عند‬ ‫مرجعية‬ ‫تقاطع‬ ‫نقطة‬ ‫لعمل‬ Reference Lines ‫مرجعيين‬ ‫خطين‬ ‫آضف‬ ‫الشيت‬ ‫في‬
-
‫يمكن‬ ‫أنه‬ ‫مالحظة‬ ‫مع‬ ‫أفضل‬ ‫بصورة‬ ‫المساقط‬ ‫لترتيب‬ ‫الشيت‬ ‫في‬ Detail Lines ‫تفاصيل‬ ‫خطوط‬ ‫رسم‬
‫الشيتات‬ ‫بين‬ ‫ولصقها‬ ‫الخطوط‬ ‫هذه‬ ‫نسخ‬

33. 33 BIMarabia

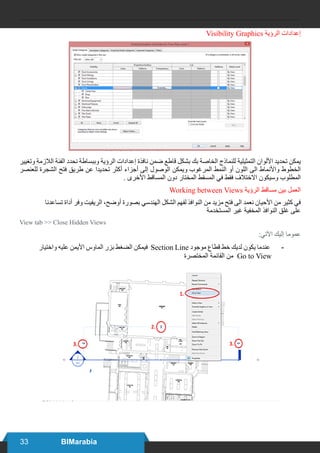

Visibility Graphics ‫الرؤية‬ ‫إعدادات‬
‫وتغيير‬ ‫الالزمة‬ ‫الفئة‬ ‫نحدد‬ ‫وببساطة‬ ‫الرؤية‬ ‫إعدادات‬ ‫نافذة‬ ‫ضمن‬ ‫قاطع‬ ‫بشكل‬ ‫بك‬ ‫الخاصة‬ ‫للنماذج‬ ‫التمثيلية‬ ‫األلوان‬ ‫تحديد‬ ‫يمكن‬
‫للعنصر‬ ‫الشجرة‬ ‫فتح‬ ‫طريق‬ ‫عن‬ ‫تحديدا‬ ‫أكثر‬ ‫أجزاء‬ ‫إلى‬ ‫الوصول‬ ‫ويمكن‬ ‫المرغوب‬ ‫النمط‬ ‫أو‬ ‫اللون‬ ‫الى‬ ‫واألنماط‬ ‫الخطوط‬
. ‫األخرى‬ ‫المساقط‬ ‫دون‬ ‫المختار‬ ‫المسقط‬ ‫في‬ ‫فقط‬ ‫االختالف‬ ‫وسيكون‬ ‫المطلوب‬
Working between Views ‫الرؤية‬ ‫مساقط‬ ‫بين‬ ‫العمل‬
‫تساعدنا‬ ‫أداة‬ ‫وفر‬ ‫الريفيت‬ ،‫أوضح‬ ‫بصورة‬ ‫الهندسي‬ ‫الشكل‬ ‫لفهم‬ ‫النوافذ‬ ‫من‬ ‫مزيد‬ ‫فتح‬ ‫الى‬ ‫نعمد‬ ‫األحيان‬ ‫من‬ ‫كثير‬ ‫في‬
‫المستخدمة‬ ‫غير‬ ‫المخفية‬ ‫النوافذ‬ ‫غلق‬ ‫على‬
View tab >> Close Hidden Views
:‫اآلتي‬ ‫إليك‬ ‫عموما‬
‫واختيار‬ ‫عليه‬ ‫األيمن‬ ‫الماوس‬ ‫بزر‬ ‫الضغط‬ ‫فيمكن‬ Section Line ‫موجود‬ ‫قطاع‬ ‫خط‬ ‫لديك‬ ‫يكون‬ ‫عندما‬
‫المختصرة‬ ‫القائمة‬ ‫من‬ Go to View

34. 34
BIMarabia
-
‫والظاهرة‬ ‫المختفية‬ ‫العناصر‬ ‫لمعرفة‬ View Range ‫الرؤية‬ ‫محدد‬ ‫ضبط‬ ‫من‬ ‫التأكد‬
-
Project Browser ‫المشروع‬ ‫شجرة‬ ‫نافذة‬ ‫في‬ ‫ظهورها‬ ‫التود‬ ‫مساقط‬ ‫أية‬ ‫مسح‬ ‫من‬ ‫تأكد‬
Input a Number , Don’t Drag or Estimate ‫تخمن‬ ‫آو‬ ‫تسحب‬ ‫ال‬ ،‫رقما‬ ‫ضع‬
‫تحريك‬ ‫عن‬ ‫وابتعد‬ ‫دقيقا‬ ‫العمل‬ ‫يكون‬ ‫حتى‬ ‫العناصر‬ ‫تحريك‬ ‫عند‬ ‫قيم‬ ‫وضع‬ ‫اإلمكان‬ ‫بقدر‬ ‫حاول‬ ‫الريفيت‬ ‫على‬ ‫تعمل‬ ‫حين‬
‫والسحب‬ ‫الماوس‬ ‫طريق‬ ‫عن‬ ‫العناصر‬
Check your Room Heights ‫الغرف‬ ‫ارتفاع‬ ‫من‬ ‫تأكد‬
‫القطاع‬ ‫الى‬ ‫الذهاب‬ ‫يجب‬ ‫المشكلة‬ ‫هذه‬ ‫ولحل‬ ‫لذا‬ ‫القطاع‬ ‫ارتفاع‬ ‫بكامل‬ ‫تكون‬ ‫ال‬ ‫الغرف‬ ‫ارتفاعات‬ ‫الشديد‬ ‫ولآلسف‬ ‫الريفيت‬ ‫في‬
.‫الرسم‬ ‫في‬ ‫يدوية‬ ‫بطريقة‬ ‫آو‬ ‫الخصائص‬ ‫لوحة‬ ‫من‬ ‫االرتفاع‬ ‫وضبط‬
.‫التبريد‬ ‫أعمال‬ ‫أو‬ ‫كالخزانات‬ ‫الغرف‬ ‫حجوم‬ ‫لحسابات‬ ‫خاصة‬ ‫بصفة‬ ‫االلكتروميكانيك‬ ‫لمهندسي‬ ‫مفيد‬ ‫اإلجراء‬ ‫هذا‬

35. 35 BIMarabia
Nudging Objects ‫األجسام‬ ‫دفع‬
‫ذلك‬ ‫أثناء‬ ‫ويمكن‬ ‫المفاتيح‬ ‫لوحة‬ ‫في‬ ‫االتجاهات‬ ‫مفاتيح‬ ‫باستخدام‬ ‫خفيفة‬ ‫حركة‬ ‫والعناصر‬ ‫األجسام‬ ‫تحريك‬ ‫الريفيت‬ ‫في‬ ‫يمكن‬
‫للعنصر‬ ‫الحركة‬ ‫وتيرة‬ ‫زيادة‬ ‫ستالحظ‬ ‫ثم‬ ‫ومن‬ ‫العالي‬ ‫مفتاح‬ ‫على‬ ‫المطول‬ ‫بالضغط‬
Importing CAD & Revit Files to the right Location ‫الصحيح‬ ‫للمكان‬ ‫والريفيت‬ ‫الكاد‬ ‫ملفات‬ ‫استيراد‬
‫دوما‬ ‫ويفضل‬ ‫صحيحة‬ ‫بصورة‬ ‫االحداثيات‬ ‫من‬ ‫أوال‬ ‫التأكد‬ ‫عليك‬ ‫يجب‬ ‫البرنامج‬ ‫داخل‬ ‫الى‬ ‫الريفيت‬ ‫او‬ ‫الكاد‬ ‫ملفات‬ ‫استيراد‬ ‫عند‬
‫تحديثه‬ ‫سيتم‬ ‫اآلخر‬ ‫الملف‬ ‫فإن‬ ‫األصلي‬ ‫للملف‬ ‫تحديث‬ ‫عمل‬ ‫تم‬ ‫فإذا‬ ‫معا‬ ‫ملفين‬ ‫بين‬ ‫يربط‬ ‫النه‬ Link CAD/Revit ‫آمر‬ ‫اختيار‬
‫تحديث‬ ‫أي‬ ‫دون‬ ‫فقط‬ ‫الغرض‬ ‫لنفس‬ Import CAD ‫أمر‬ ‫أيضا‬ ‫وهناك‬ ‫أيضا‬
:‫التالية‬ ‫األمور‬ ‫من‬ ‫االستيراد‬ ‫عند‬ ‫التأكد‬ ‫أيضا‬ ‫يجب‬
-
‫الرسم‬ ‫لوحة‬ ‫منتصف‬ ‫في‬ ‫الموديل‬ ‫يضع‬ ‫وهو‬ Auto Center to Center ‫خيار‬

36. 36
BIMarabia
-
‫بالملف‬ ‫توضعه‬ ‫مكانه‬ ‫نفس‬ ‫في‬ ‫بالضبط‬ ‫الموديل‬ ‫يضع‬ ‫وهو‬ Auto Origen to Origen ‫خيار‬
‫األصلي‬
-
‫فانه‬ ‫واستوردناه‬ ‫به‬ ‫خاصة‬ ‫احداثيات‬ ‫موديل‬ ‫لكل‬ ‫وضعنا‬ ‫لو‬ Auto by Shared Coordinates ‫خيار‬
‫األصلي‬ ‫الملف‬ ‫في‬ ‫توضعه‬ ‫مثل‬ ‫تماما‬ ‫يستورده‬ ‫سوف‬
-
‫نحدده‬ ‫الذي‬ ‫وبالمكان‬ ‫الماوس‬ ‫لحركة‬ ‫طبقا‬ ‫الموديل‬ ‫يضع‬ ‫وهو‬ Manual ‫خيار‬
‫انجاز‬ ‫تستطيع‬ ‫حتى‬ ‫يديك‬ ‫بين‬ ‫سلسا‬ ‫جعله‬ ‫وكذلك‬ ‫معه‬ ‫التعامل‬ ‫تسهل‬ ‫التي‬ ‫الهامة‬ ‫والعمليات‬ ‫بالخدع‬ ‫حافل‬ ‫الريفيت‬ ‫باختصار‬
‫عناء‬ ‫ودون‬ ‫وجيز‬ ‫وقت‬ ‫في‬ ‫آعمالك‬
‫بخير‬ ‫ودمتم‬

37. 37 BIMarabia
)‫التعارضات‬ ‫و(كشف‬ Coordination ‫بين‬ ‫الفرق‬
Clash Detection
،‫وحلها‬ )Clash Detection(‫التعارضات‬ ‫كشف‬ ‫هو‬ Coordination ‫ال‬ ‫من‬ ‫المقصود‬ ‫ان‬ ‫البيم‬ ‫تكنولوجيات‬ ‫مستخدمى‬ ‫بعض‬ ‫يظن‬
‫اهم‬ ‫ووظيفة‬ ‫اكبر‬ ‫معنى‬ ‫له‬ ‫االخير‬ ‫ان‬ ‫اال‬ Coordination ‫ال‬ ‫اعمال‬ ‫من‬ Clash Detection ‫ال‬ ‫كان‬ ‫فإذا‬ ،‫صحيح‬ ‫هذا‬ ‫ان‬ ‫اظن‬ ‫وال‬
.‫عليها‬ Coordination ‫ال‬ ‫بأعمال‬ ‫القائمين‬ ‫يحصل‬ ‫ان‬ ‫يجب‬ ,‫ومعرفة‬
‫هو‬ Coordination ‫ال‬ ‫من‬ ‫المقصود‬ ‫فإن‬ ،”‫ومهامه‬ ‫العمل‬ ‫“فريق‬ ‫مقال‬ BIMArabia ‫مجلتنا‬ ‫من‬ ‫الخامس‬ ‫العدد‬ ‫فى‬ ‫ذكرت‬ ‫وكما‬
‫ممكن‬ ‫التى‬ ‫التعارضات‬ ً‫ا‬‫متفادي‬ ‫التصميم‬ ‫من‬ ‫المتوقعة‬ ‫النتيجة‬ ‫ومحققا‬ ‫آمن‬ ‫بشكل‬ ‫له‬ ‫المخصصة‬ ‫المكان‬ ‫الى‬ ‫المطلوبة‬ ‫الخدمة‬ ‫توصيل‬
.‫المختلفة‬ ‫الخدمات‬ ‫بين‬ ‫تحدث‬ ‫ان‬
‫المساحة‬ ‫او‬ ‫الغرفة‬ ‫تلك‬ ‫تزويد‬ ‫ونريد‬ ‫مستشفى‬ ‫مثل‬ ،‫ما‬ ‫خدمة‬ ‫يقدم‬ ‫مبنى‬ ‫فى‬ ‫للعمالء‬ ‫استقبال‬ ‫غرفة‬ ‫لدينا‬ ‫لو‬ ‫مثال‬ ‫انه‬ ‫ذلك‬ ‫ومعنى‬
‫المرفقة‬ ‫للكافيتريا‬ ‫صحى‬ ‫وصرف‬ ‫مياه‬ ‫تغذية‬ ‫وخدمات‬ ‫كهربائية‬ ‫وتغذية‬ ‫وإنارة‬ ‫مكيف‬ ‫هواء‬ ‫من‬ ‫المختلفة‬ ‫بالخدمات‬ ‫المذكورة‬
.‫واستخداماته‬ ‫المكان‬ ‫تصميم‬ ‫حسب‬ ‫االخرى‬ ‫الخدمات‬ ‫من‬ ‫وغيره‬ ‫الحريق‬ ‫لمكافحة‬ ‫واخر‬ ‫حريق‬ ‫انذار‬ ‫بنظام‬ ‫وتغطيتها‬
‫وحامل‬ ‫الصحى‬ ‫الصرف‬ ‫مواسير‬ ‫من‬ ‫وكال‬ ‫التكييف‬ Duct ‫مسارات‬ ‫بين‬ ‫التعارضات‬ ‫حل‬ ‫هو‬ ‫هنا‬ Coordination ‫عمل‬ ‫يعتبر‬ ‫هل‬
‫االصلى‬ ‫التصميم‬ ‫عن‬ Duct‫ال‬ ‫مسار‬ ‫وزيادة‬ Elbows ‫االكواع‬ ‫عدد‬ ‫زيادة‬ ‫الى‬ ‫النظر‬ ‫دون‬ ‫مثال‬ Cable Tray ‫الكهربائية‬ ‫الكابالت‬
Static ‫من‬ ‫يزيد‬ ‫وكذلك‬ ‫فيه‬ ‫يمر‬ ‫الذى‬ ‫الهواء‬ ‫وبين‬ ‫الصاج‬ ‫بين‬ ‫االحتكاك‬ ‫من‬ ‫تزيد‬ ‫الزيادات‬ ‫تلك‬ ‫ان‬ ‫االعتبار‬ ‫فى‬ ‫االخذ‬ ‫يجب‬ ‫ألنه‬
.‫الدوران‬ ‫وزوايا‬ ‫االكواع‬ ‫زيادة‬ ‫بسبب‬ Pressure
‫الكريم‬ ‫عبد‬ ‫العزيز‬ ‫عبد‬ ‫محمد‬
Mhmdeg1970@gmail.com

38. 38
BIMarabia
‫التصميم‬ ‫فى‬ ‫الكمية‬ ‫من‬ ‫اقل‬ ‫المذكورة‬ ‫للمساحة‬ ‫المخصص‬ ‫المكيف‬ ‫الهواء‬ ‫كمية‬ ‫ان‬ ‫نفاجئ‬ ‫فسوف‬ ‫التأثيرات‬ ‫هذه‬ ‫أهملنا‬ ‫إذا‬
.‫المشروع‬ ‫تكلفة‬ ‫فى‬ ‫زيادة‬ ‫وطبعا‬ ‫التكييف‬ ‫ماكينة‬ ‫وحجم‬ Duct‫ال‬ ‫حجم‬ ‫فى‬ ‫زيادة‬ ‫من‬ ‫التصميم‬ ‫فى‬ ‫تعديال‬ ‫يتطلب‬ ‫ذلك‬ ‫وعالج‬
‫وتأتى‬ “ ‫البداية‬ ‫من‬ ‫الخدمات‬ ‫تلك‬ ‫مسارات‬ ‫بين‬ ‫التعارضات‬ ‫يتفادى‬ ‫للخدمات‬ ‫ذكى‬ ‫توزيع‬ ‫هو‬ ‫المشكلة‬ ‫لتلك‬ ‫االفضل‬ ‫الحل‬ ‫ولعل‬
‫العمل‬ ‫بداية‬ ‫قبل‬ ‫مناسب‬ ‫حل‬ ‫لتحقيق‬ ”Coordinator ‫ال‬ ‫وظيفة‬ ‫هنا‬
‫آمن‬ ‫بشكل‬ ‫وطبعا‬ ‫المختلفة‬ ‫للخدمات‬ ‫التصميم‬ ‫من‬ ‫المقصودة‬ ‫النتيجة‬ ‫بتحقيق‬ ‫تهتم‬ ‫عملية‬ Coordination ‫ال‬ ‫ان‬ ‫هنا‬ ‫فالمقصد‬
.‫ما‬ ‫بخطر‬ ‫يتسبب‬ ‫ال‬
‫تأثير‬ ‫من‬ ‫حماية‬ ‫بها‬ ‫يوجد‬ ‫ال‬ ‫إنارة‬ ‫كشافات‬ ‫مع‬ ‫الحريق‬ ‫مكافحة‬ ‫رشاشات‬ ‫من‬ ‫الماء‬ ‫خروج‬ ‫مسار‬ ‫يتعارض‬ ‫ان‬ ‫مثال‬ ‫يمكن‬ ‫فال‬
‫عليها‬ ‫المياه‬
‫االمثلة‬ ‫تلك‬ ‫وفى‬ ،‫خطر‬ ‫مصدر‬ ‫يعتبر‬ ‫ذلك‬ ‫ألن‬ ‫تحتها‬ ‫يمر‬ Cable Tray ‫مسار‬ ‫مع‬ ‫صحى‬ ‫صرف‬ ‫ماسورة‬ ‫مسار‬ ‫يتوازى‬ ‫او‬
.‫آمن‬ ‫بشكل‬ ‫أماكنها‬ ‫الى‬ ‫الخدمات‬ ‫وتوصيل‬ ‫لحلها‬ Coordinator ‫ال‬ ‫يتدخل‬ ‫ان‬ ‫يجب‬ ‫كثير‬ ‫وغيرها‬
‫مسارات‬ ‫تعارضات‬ ‫بحل‬ ‫يعنى‬ ‫فاالخير‬ ،Clash Detection‫ال‬ ‫و‬Coordination ‫ال‬ ‫بين‬ ‫الفرق‬ ‫لنا‬ ‫يتبين‬ ‫االمثلة‬ ‫تلك‬ ‫من‬
Coordinat ‫ال‬ ‫ولكن‬ ،‫الداخلى‬ ‫الديكورى‬ ‫والتصميم‬ ‫والمعمارية‬ ‫االنشائية‬ ‫االعمال‬ ‫مع‬ ‫وايضا‬ ‫بعضها‬ ‫مع‬ ‫المختلفة‬ ‫الخدمات‬
‫الخدمات‬ ‫لمختلف‬ ‫اآلمنة‬ ‫النتائج‬ ‫من‬ ‫التحقق‬ ‫مع‬ ‫بذلك‬ ‫يعنى‬ on
.
‫النموذج‬ ‫فى‬ ‫للعمل‬ ‫االولى‬ ‫اللحظة‬ ‫من‬ ‫تبدأ‬ Coordination ‫ال‬ ‫(أعمال‬ ‫عليها‬ ‫نركز‬ ‫ان‬ ‫يجب‬ ‫جدا‬ ‫مهمة‬ ‫بنتيجة‬ ‫هنا‬ ‫من‬ ‫ونخلص‬
Coor� ‫ال‬ ‫فريق‬ ‫يبدأ‬ ‫ان‬ ‫يجب‬ ‫التعارضات‬ ‫كثرة‬ ‫بسبب‬ ‫الخدمات‬ ‫مسارات‬ ‫تشويه‬ ‫لتفادي‬ ‫ألنه‬ ،)‫مرحلة‬ ‫اخر‬ ‫وليست‬ Modell
‫قطاعات‬ ‫عمل‬ ‫مثال‬ ‫ومنها‬ ‫طرق‬ ‫بعدة‬ ‫ذلك‬ ‫يتم‬ ‫ان‬ ‫ويمكن‬ ،‫البداية‬ ‫من‬ ‫خدمة‬ ‫كل‬ ‫وتوصيل‬ ‫لمد‬ ‫طريقة‬ ‫افضل‬ ‫بتحديد‬ dination
‫حياة‬ ‫على‬ ‫آمن‬ ‫حل‬ ‫الفضل‬ ‫للوصول‬ ‫المسارات‬ ‫لتلك‬ ‫اكثر‬ ‫او‬ ‫تصور‬ ‫وعمل‬ ‫المقترحة‬ ‫للمسارات‬ ‫مختلفة‬ ‫أماكن‬ ‫فى‬ Sections
.‫للتكاليف‬ ‫وموفر‬ ‫المستخدمين‬
‫طريق‬ ‫عن‬ ‫المشروع‬ ‫تكاليف‬ ‫توفر‬ ‫ان‬ ‫المختلفة‬ ‫البيم‬ ‫برامج‬ ‫في‬ ‫المتوفرة‬ Clash Detection‫ال‬ ‫ميزة‬ ‫استخدام‬ ‫اهداف‬ ‫من‬ ‫إن‬
‫خالل‬ ‫اكتشافها‬ ‫السهل‬ ‫فمن‬ ،‫التعارضات‬ ‫اكتشاف‬ ‫عند‬ ‫الموقع‬ ‫في‬ ‫التنفيذ‬ ‫اثناء‬ ‫تهدر‬ ‫التي‬ ‫والمواد‬ ‫والخامات‬ ‫الوقت‬ ‫توفير‬
.‫أوال‬ ‫وحلها‬ ‫الكمبيوتر‬ ‫شاشات‬
.‫التنفيذ‬ ‫بدأ‬ ‫قبل‬ ‫ومعالجتها‬ ‫المختلفة‬ ‫األخطاء‬ ‫اكتشاف‬ ‫في‬ ‫تفيدنا‬ Coordination‫ال‬ ‫عملية‬ ‫استخدام‬
‫المختلفة‬ ‫المشروع‬ ‫لمراحل‬ ‫التسليم‬ ‫بمواعيد‬ ‫الخاصة‬ ‫الزمنية‬ ‫الجداول‬ ‫على‬ ‫إيجابى‬ ‫بشكل‬ ‫يوثر‬ Coordination‫ال‬ ‫لذلك‬
)Modeler( ‫النموذح‬ ‫فني‬ ‫يقوم‬ ‫فعندما‬ Clash Detection‫وال‬ Coordination‫ال‬ ‫بين‬ ‫الفرق‬ ‫تبين‬ ‫اخرى‬ ‫مشكلة‬ ‫تكمن‬
‫يهتم‬ ‫ال‬ ‫هو‬ ،‫االخرى‬ ‫التخصصات‬ ‫وأعمال‬ )Discipline( ‫عليه‬ ‫يعمل‬ ‫الذى‬ ‫التخصص‬ ‫أعمال‬ ‫بين‬ ‫التعارضات‬ ‫عن‬ ‫بالبحث‬
‫ألنه‬ )‫فيه‬ ‫يد‬ ‫له‬ ‫ليس‬ ‫اهمال‬ ‫يعد‬ ‫المشاكل(وهذا‬ ‫تلك‬ ‫بوجود‬ ‫االخرين‬ ‫يبلغ‬ ‫ال‬ ‫ولعله‬ ‫التخصصات‬ ‫باقي‬ ‫في‬ ‫الفنية‬ ‫المشاكل‬ ‫بحل‬
‫جميع‬ ‫حل‬ ‫واجبه‬ ‫فمن‬ Coordinator‫ال‬ ‫اما‬ .‫به‬ ً‫معنى‬ ‫ليس‬ ‫ألنه‬ ‫معاتبة‬ ‫او‬ ‫لوم‬ ‫يلقى‬ ‫تحدث‬ ‫ان‬ ‫ولعله‬ ،‫تخصصه‬ ‫عن‬ ‫خارج‬
)‫المناسب‬ ‫الحل‬ ‫كان‬ ‫ما‬ ‫(ايا‬ ‫االصلى‬ ‫التصميم‬ ‫على‬ ‫تعديل‬ ‫طلب‬ ‫او‬ ‫اعلى‬ ‫سلطة‬ ‫الى‬ ‫االمر‬ ‫تصعيد‬ ‫او‬ ‫الفنية‬ ‫المشاكل‬

39. 39 BIMarabia
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تطبيق‬ ‫خطة‬
BIM Development Plan
.‫التطبيق‬ ‫هذا‬ ‫لخطوات‬ ‫شرح‬ ‫يلي‬ ‫ما‬ ‫في‬ ‫و‬ ،‫الشركة‬ ‫في‬ )‫ام‬ .‫اي‬.‫(بي‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تطبيق‬ ‫خطة‬ ‫هي‬
٠ ‫الشركة‬ ‫وأهداف‬ ‫لرؤية‬ ‫التطبيق‬ ‫خطة‬ ‫موائمة‬ ،)‫ام‬.‫اي‬.‫(بي‬ ‫ال‬ ‫تطبيق‬ ‫عملية‬ ‫في‬ ‫النقاط‬ ‫اهم‬ ‫من‬
Alignment with organizational vision ‫التنظيمية‬ ‫الرؤية‬ ‫مع‬ ‫الموائمة‬ ‫هي‬ ‫والخطوات‬
‫الموائمة‬ ‫بهذه‬ ‫المستقبلية‬ ‫الشركة‬ ‫رؤية‬ ‫في‬ ‫سيتغير‬ ‫الذي‬ ‫ما‬ ‫و‬ )‫ام‬.‫اي‬.‫(بي‬ ‫ال‬ ‫تطبيق‬ ‫كيفية‬ ‫وتحدد‬ ‫بيان‬ ‫يجب‬ ‫حيث‬ ‫الشركة‬ ‫رؤية‬ ‫مع‬ ‫الموائمة‬
‫منير‬ ‫مالك‬ ‫محمد‬ .‫م‬
Master Building Information Modeling BIM-
mohd.art@hotmail.com

40. 40
BIMarabia
Goals for BIM ‫ام‬.‫اي‬.‫(بي‬ ‫ال‬ ‫أهداف‬ (
‫الشركة‬ ‫رؤية‬ ‫على‬ ‫طرأ‬ ‫الذى‬ ‫التأثير‬ ‫وما‬ ، ‫التنفيذ‬ ‫بعد‬ ‫المنجزة‬ ‫األهداف‬ ‫ومراقبة‬ )‫ام‬.‫اي‬.‫(بي‬ ‫ال‬ ‫لتطبيق‬ ‫اتخاذها‬ ‫المعتمد‬ ‫األهداف‬ ‫تحديد‬
Current authoring tools ‫حاليا‬ ‫المستخدمة‬ ‫التطبيقات‬
‫مختلف‬ ‫تطبيق‬ ‫الى‬ ‫تحتاج‬ ‫قد‬ ‫المشروع‬ ‫من‬ ‫مرحلة‬ ‫اي‬ )‫ام‬.‫اي‬.‫(بي‬ ‫ال‬ ‫تطبيق‬ ‫عند‬ ‫ألنه‬ ،‫المشروع‬ ‫مراحل‬ ‫في‬ ‫المستخدمة‬ ‫التطبيقات‬ ‫تحديد‬
Planned models ‫للنماذج‬ ‫التخطيط‬
‫واختيارالبرنامج‬ ‫المشروع‬ ‫سريان‬ ‫اثناء‬ ‫البعض‬ ‫بعضها‬ ‫مع‬ ‫وعالقتها‬ ‫المشروع‬ ‫في‬ ‫عليها‬ ‫العمل‬ ‫يتم‬ ‫سوف‬ ‫التي‬ ‫المختلفة‬ ‫النماذج‬ ‫تحديد‬
‫للنمذجة‬ ‫المستخدم‬

41. 41 BIMarabia

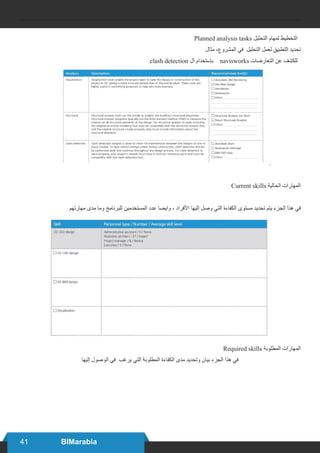

Planned analysis tasks ‫التحليل‬ ‫لمهام‬ ‫التخطيط‬
‫مثال‬ ،‫المشروع‬ ‫في‬ ‫التحليل‬ ‫لعمل‬ ‫التطبيق‬ ‫تحديد‬
clash detection ‫ال‬ ‫بإستخدام‬ navisworks ‫التعارضات‬ ‫عن‬ ‫للكشف‬
.
Current skills ‫الحالية‬ ‫المهارات‬
‫مهارتهم‬ ‫مدى‬ ‫وما‬ ‫للبرنامج‬ ‫المستخدمين‬ ‫عدد‬ ‫وايضا‬ ، ‫األفراد‬ ‫إليها‬ ‫وصل‬ ‫التي‬ ‫الكفاءة‬ ‫مستوى‬ ‫تحديد‬ ‫يتم‬ ‫الجزء‬ ‫هذا‬ ‫في‬
Required skills ‫المطلوبة‬ ‫المهارات‬
‫إليها‬ ‫الوصول‬ ‫في‬ ‫يرغب‬ ‫التي‬ ‫المطلوبة‬ ‫الكفاءة‬ ‫مدى‬ ‫وتحديد‬ ‫بيان‬ ‫الجزء‬ ‫هذا‬ ‫في‬

42. 42
BIMarabia
Existing Training plan and requirements ‫الموجودة‬ ‫التدريب‬ ‫وخطة‬ ‫المتطلبات‬
.‫العمل‬ ‫مكان‬ ‫في‬ ‫للمشاركين‬ ‫المتوفر‬ ‫التدريب‬ ‫ونوع‬ ‫خطه‬
Support plan ‫الدعم‬ ‫خطة‬
‫العمل‬ ‫مكان‬ ‫في‬ ‫المستخدمة‬ ‫للتطبيقات‬ ‫الموجود‬ ‫الدعم‬
‫المصدر‬
http://www.autodesk.com/bim

43. 43 BIMarabia
‫تسارع‬ ‫في‬ ‫ذلك‬ ‫ساهم‬ .‫مسبوقة‬ ‫غير‬ ‫بطرق‬ ‫المنظمات‬ ‫في‬ Model Business ‫التجارية‬ ‫العمليات‬ ‫تغير‬ ‫في‬ ‫واإلنترنت‬ ‫الرقمية‬ ‫التقنيات‬ ‫ساهمت‬
‫رغم‬ ،‫البناء‬ ‫معلومات‬ ‫نمذجة‬ .‫والمعلومات‬ ‫السحابي‬ ‫والتخزين‬ ،‫االجتماعي‬ ‫التواصل‬ ‫ووسائل‬ ‫المحمولة‬ ‫أألجهزة‬ ‫بين‬ ‫والمالئمة‬ ‫االبتكار‬ ‫معدل‬
‫تحسين‬ ‫في‬ ‫يساهم‬ ‫بالمعلومات‬ ‫غني‬ ‫مركزي‬ ‫نموذج‬ ‫توليد‬ ‫عملية‬ ‫على‬ ‫تعتمد‬ ‫مبتكرة‬ ‫تجارية‬ ‫عملية‬ ‫هي‬ ،‫التكنولوجيا‬ ‫على‬ ‫رئيسي‬ ‫بشكل‬ ‫اعتمادا‬
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫إعتبار‬ ‫يمكن‬ ،‫لذلك‬ .‫منشآت‬ ‫وإدارة‬ ‫وبناء‬ ‫وتصميم‬ ‫تخطيط‬ - ‫المشروع‬ ‫حياة‬ ‫دورة‬ ‫عبر‬ ‫المشروع‬ ‫وقيمة‬ ‫تسليم‬ ‫أسلوب‬
‫أحد‬ ‫يمثل‬ ‫تطورالتكنولوجيا‬ .‫غيرها‬ ‫أو‬ ‫العمليات‬ ،‫بالتـكنولوجيا‬ ‫يتعلق‬ ‫فيما‬ ‫سواء‬ ‫المشروع‬ ‫إثناء‬ ‫تحصل‬ ‫التي‬ ‫األمور‬ ‫لجميع‬ ‫معرفي‬ ‫كمستودع‬
‫تساهم‬ ،‫المثال‬ ‫سبيل‬ ‫علي‬ .‫والتشييد‬ ‫الهندسة‬ ،‫العمارة‬ ‫قطاع‬ ‫في‬ ‫جذرية‬ ‫تحوالت‬ ‫صنع‬ ‫في‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تدعم‬ ‫التي‬ ‫األساسية‬ ‫الركائز‬
‫تسمح‬ ،‫أيضا‬ .‫المصلحة‬ ‫وأصحاب‬ ‫المشروع‬ ‫في‬ ‫المشاركة‬ ‫األطراف‬ ‫جميع‬ ‫يربط‬ ‫وأيضا‬ ‫ذكية‬ ‫األبعاد‬ ‫ثالثية‬ ‫نماذج‬ ‫واستخدام‬ ‫إنشاء‬ ‫في‬ ‫التكنولوجيا‬
‫يمكن‬ ‫كيف‬ ،‫السؤال‬ ‫يمكن‬ ‫لذلك‬ .‫قبل‬ ‫من‬ ‫مثيل‬ ‫لها‬ ‫يسبق‬ ‫لم‬ ‫بطريقة‬ ‫اإلنشاء‬ ‫أو‬ ‫التصميم‬ ‫كيفية‬ ‫سواء‬ ‫المبنى‬ ‫معلومات‬ ‫وتبادل‬ ‫بالتعاون‬ ‫التكنولوجيا‬
‫البناء؟‬ ‫معلومات‬ ‫نمذجة‬ ‫بتطبيق‬ ‫المرتبطة‬ ‫والفرص‬ ‫التحديات‬ ‫على‬ ‫التعرف‬ ‫في‬ ‫المساهمة‬ ‫المتاحة‬ ‫للتكنولوجيا‬
‫مشرف‬ ‫فيصل‬ ‫حمزة‬ .‫م‬
Senior Architect
‫على‬ ‫التأثير‬ ‫للتكنولوجيا‬ ‫يمكن‬ ‫كيف‬
‫االبتكار‬ ‫وتعزيز‬ ‫التجارية‬ ‫العمليات‬

44. 44
BIMarabia
‫الكبيرة‬ ‫البيانات‬ ‫من‬ ‫اإلستفادة‬ -1
‫لربط‬ ‫الالزمة‬ ‫البيانات‬ ‫من‬ ‫هائلة‬ ‫كميات‬ ‫وتجميع‬ ‫وتحليل‬ ‫جمع‬ ‫على‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تطبيقات‬ ‫تساعد‬ .‫تحتية‬ ‫بنية‬ ‫دون‬ ‫مشروع‬ ‫يوجد‬ ‫ال‬
‫بـبيئة‬ ‫المتعلقة‬ ‫البيانات‬ ‫من‬ ‫هائلة‬ ‫كميات‬ ‫معالجة‬ ‫في‬ ‫ساهم‬ ‫التحتية‬ ‫البنية‬ ‫بناء‬ ‫معلومات‬ ‫نمذجة‬ ‫الكبيرفي‬ ‫التقدم‬ .‫بها‬ ‫المحيطة‬ ‫البيئة‬ ‫بسياق‬ ‫المشاريع‬
‫التصميم‬ ‫بين‬ ‫الفروقات‬ ‫لتقليل‬ ‫الموجهة‬ ‫العناصر‬ ‫على‬ ‫قائمة‬ ‫ديناميكية‬ ‫محركات‬ ‫على‬ ‫تعتمد‬ ‫البناء‬ ‫معلومات‬ ‫لنمذجة‬ ‫المتطورة‬ ‫التطبيقات‬ .‫المشروع‬
،‫المركزي‬ ‫النموذج‬ ‫لنهج‬ ‫ضرورية‬ ‫الجغرافية‬ ‫المعلومات‬ ‫نظم‬ ‫بيانات‬ ‫إن‬ ‫رغم‬ .‫القرار‬ ‫إتخاذ‬ ‫ودقة‬ ‫سرعة‬ ‫على‬ ‫يساعد‬ ‫مما‬ ‫الحقيقي‬ ‫والواقع‬ ‫التخيلي‬
‫على‬ ‫القدرة‬ ‫مع‬ ‫المركزي‬ ‫النموذج‬ ‫في‬ ‫البيانات‬ ‫هذه‬ ‫تضمين‬ ‫فإن‬ ‫لذلك‬ .‫واالتصال‬ ‫القرار‬ ‫صنع‬ ‫عملية‬ ‫في‬ ‫حاسمة‬ ‫غير‬ ‫وحدها‬ ‫البيانات‬ ‫هذه‬ ‫أن‬ ‫إال‬
‫الوصول‬ ‫من‬ ‫يتمكنون‬ ‫المدنيون‬ ‫والمهندسون‬ ‫المخططون‬ .‫الحقيقي‬ ‫الوقت‬ ‫في‬ ‫المعلومات‬ ‫تلك‬ ‫استخدام‬ ‫يعزز‬ ‫واإلدارة‬ ‫الموقع‬ ‫بيانات‬ ‫على‬ ‫الحصول‬
- ‫الجغرافية‬ ‫للمعلومات‬ ‫وتحليل‬ ‫تخزين‬ ‫كنظام‬ - ‫الجغرافية‬ ‫المعلومات‬ ‫نظم‬ ،‫لذا‬ .‫التحتية‬ ‫البنية‬ ‫نموذج‬ ‫في‬ ‫مباشرة‬ ‫الجغرافية‬ ‫البيانات‬ ‫إلى‬ ‫الفوري‬
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫عملية‬ ‫من‬ ‫عنصر‬ ‫يصبح‬
‫الواقعية‬ ‫من‬ ‫اإلقتراب‬ -2
‫الواقعية‬ ‫من‬ ‫اإلقتراب‬ ‫في‬ ‫يساعد‬ ‫قد‬ ‫التقليدية‬ ‫بالطرق‬ ‫المسح‬ .‫التحتية‬ ‫البنية‬ ‫حياة‬ ‫دورة‬ ‫في‬ ‫نقطة‬ ‫كل‬ ‫في‬ ‫األهمية‬ ‫بالغ‬ ‫أمر‬ ‫الحالية‬ ‫المادية‬ ‫الظروف‬ ‫التقاط‬
3D ‫األبعاد‬ ‫ثالثية‬ ‫البيانات‬ ‫سحابة‬ ‫على‬ ‫القائم‬ ‫الواقع‬ ‫تكوين‬ ‫عبر‬ ‫الواقعية‬ ‫من‬ ‫اإلقتراب‬ ‫على‬ ‫يساعد‬ ‫الرقمية‬ ‫والصور‬ ‫بالليزر‬ ‫المسح‬ ‫بين‬ ‫الدمج‬ ‫لكن‬
‫التكنولوجيا‬ ‫على‬ ‫حديثة‬ ‫أمثلة‬ ‫هي‬ ‫لألرض‬ ‫المخترق‬ ‫والرادار‬ ‫الحقيقي‬ ‫الوقت‬ ‫في‬ ‫البيانات‬ ‫تلتقط‬ ‫التي‬ ‫االستشعار‬ ‫أجهزة‬ .data cloud point
‫من‬ ‫االقتراب‬ ‫هذا‬ .‫أوالمقترحة‬ ‫القائمة‬ ‫التحتية‬ ‫للبنى‬ ‫المتاحة‬ ‫البيانات‬ ‫وكمية‬ ،‫لدقة‬ ،‫نوع‬ ‫في‬ ‫ثورة‬ ‫تحدث‬ ‫أن‬ ‫شأنها‬ ‫من‬ ‫والتي‬ ‫الواقع‬ ‫اللتقاط‬ ‫المتطورة‬
‫نموذج‬ ‫بإنشاء‬ ‫المقاولين‬ ‫يقوم‬ ،‫المثال‬ ‫سبيل‬ ‫على‬ .‫الوقت‬ ‫مرور‬ ‫مع‬ ‫وتعديلها‬ ،‫وتحليلها‬ ،‫إليها‬ ‫الوصول‬ ‫يمكن‬ ‫التي‬ ‫الغنية‬ ‫البيانات‬ ‫على‬ ‫يعتمد‬ ‫الواقع‬
‫الحمل‬ ‫أو‬ ‫المرور‬ ‫حركة‬ ‫أنماط‬ ‫مثل‬ ،‫الحالية‬ ‫التصاميم‬ ‫خالل‬ ‫من‬ ‫األداء‬ ‫بمراقبة‬ ‫المالك‬ ‫يقوم‬ ‫كما‬ ،‫البناء‬ ‫عملية‬ ‫أثناء‬ ‫بتحديثه‬ ‫ويقوم‬ ‫مؤقت‬ ‫منشأ‬ ‫مبنى‬
.‫والطرق‬ ‫الجسور‬ ‫على‬
‫التخيلي‬ ‫الواقع‬ -3
‫تم‬ ‫الذي‬ ‫التصور‬ ‫إلى‬ ”‫الهوليوودية‬ ‫البناء‬ ‫معلومات‬ ‫“نمذجة‬ ‫يسمى‬ ‫ما‬ ‫عن‬ ‫بعيدا‬ ‫الصناعة‬ ‫تتحرك‬ ،‫المقترح‬ ‫التخيلي‬ ‫بتصورالواقع‬ ‫األمر‬ ‫يتعلق‬ ‫عندما‬
‫التوضيح‬ ‫في‬ ‫اإلسهام‬ ‫من‬ ‫القدر‬ ‫نفس‬ ‫لها‬ ‫يكون‬ ‫أن‬ ‫المتحركة‬ ‫للرسوم‬ ‫ايضا‬ ‫ويمكن‬ .‫األساسية‬ ‫البيانات‬ ‫كافة‬ ‫على‬ ‫المحتوي‬ ‫النموذج‬ ‫من‬ ‫مباشرة‬ ‫إنشاؤها‬
،‫مع‬ ‫التفاعل‬ ‫على‬ ‫القدرة‬ ‫توفر‬ ‫اآلن‬ ‫الناشئة‬ ‫التكنولوجيا‬ .‫الموافقة‬ ‫عملية‬ ‫لتسريع‬ ‫المستخدمين‬ ‫مع‬ ‫فعالية‬ ‫أكثر‬ ‫اتصاالت‬ ‫على‬ ‫المساعدة‬ ‫البصري‬

45. 45 BIMarabia
‫المستخدمين‬ ‫أو‬ ‫العمالء‬ ‫مع‬ ‫اجتماعهم‬ ‫اثناء‬ ‫(حتى‬ ‫متعددة‬ ‫سيناريوهات‬ ‫رسم‬ ‫من‬ ‫المخططين‬ ‫يمكن‬ ‫ذلك‬ .‫الحقيقي‬ ‫الوقت‬ ‫في‬ ‫البيانات‬ ‫وتحجيم‬ ،‫مع‬ ‫والتعامل‬
.‫التصميم‬ ‫لمرحلة‬ ‫االنتقال‬ ‫قبل‬ ‫جيد‬ ‫بشكل‬ ‫التصميم‬ ‫لخيارات‬ ‫المحتملة‬ ‫اآلثار‬ ‫وفهم‬ )‫النهائيين‬
‫المدمج‬ ‫الواقع‬ -4
‫إلى‬ ‫الوصول‬ ‫المصلحة‬ ‫ألصحاب‬ ‫ويمكن‬ ، reality augmented ‫المعزز‬ ‫الواقع‬ ‫باستخدام‬ .‫واقعة‬ ‫حقيقة‬ ‫المستقبل‬ ‫جعل‬ ‫هو‬ ‫النهج‬ ‫هذا‬ ‫من‬ ‫والهدف‬
.‫الميدان‬ ‫إلى‬ ‫المكتب‬ ‫سطح‬ ‫من‬ ‫النموذج‬ ‫تأخذ‬ ‫أن‬ ‫الجوالة‬ ‫األجهزة‬ ‫في‬ ‫المكانية‬ ‫للمرجعية‬ ‫يمكن‬،‫ايضا‬ .‫حقيقي‬ ‫هو‬ ‫ما‬ ‫سياق‬ ‫في‬ ‫المعقدة‬ ‫المعلومات‬ ‫من‬ ‫مجموعة‬
.‫القائمة‬ ‫التحتية‬ ‫البنية‬ ‫موقع‬ ‫إلى‬ ‫الحقيقي‬ ‫الوقت‬ ‫رؤية‬ ‫يتيح‬ ‫مما‬ ‫البناء‬ ‫األصول‬ ‫إلدارة‬ ‫مفيدة‬ ‫تطبيقات‬ ‫لها‬ ‫الحديثة‬ ‫التكنولوجيا‬ ‫فإن‬ ،‫لذلك‬
‫السحابي‬ ‫التعاون‬ ‫على‬ ‫المستند‬ ‫التحسين‬ -5
‫تطوير‬ .‫البناء‬ ‫ومشغلي‬ ‫الموردين‬ ،‫المقاولين‬ ،‫المصممين‬ ‫أمام‬ ‫مفتوحة‬ ‫جديدة‬ ‫إمكانيات‬ ‫توفر‬ ‫أن‬ ‫يمكن‬ ‫التكنولوجية‬ ‫التطورات‬ ‫أن‬ ‫أثبت‬ ‫السحابي‬ ‫التعاون‬
‫سلسلة‬ ‫عبر‬ ‫والمشروع‬ ‫نموذج‬ ‫البيانات‬ ‫استخدام‬ ‫تمديد‬ ‫في‬ ‫ساهمت‬ ،‫النقالة‬ ‫األجهزة‬ ‫من‬ ‫إليها‬ ‫الوصول‬ ‫وسهولة‬ ‫القوة‬ ‫زيادة‬ ‫جانب‬ ‫إلى‬ ،‫السحابية‬ ‫المنصات‬
‫استخداما‬ ‫األكبر‬ ‫الجزء‬ ‫يكون‬ ‫أن‬ ‫يمكن‬ ‫أيضا‬ ‫لكنه‬ ‫النجاح‬ ‫لتحقيق‬ ‫حاسم‬ ‫أمر‬ ‫هو‬ ‫البيانات‬ ‫مع‬ ‫التصميم‬ ‫يربط‬ ‫الذي‬ ‫الهندسي‬ ‫التحليل‬ ،‫المثال‬ ‫سبيل‬ ‫على‬ .‫التوريد‬
‫هذه‬ ‫توفر‬ .‫قصير‬ ‫وقت‬ ‫في‬ ‫المعقد‬ ‫التحليل‬ ‫من‬ ‫متعددة‬ ‫بتكرارات‬ ‫القيام‬ ‫يمكن‬ ‫السحابية‬ ‫الحوسبة‬ ‫خالل‬ ‫من‬ .‫العملية‬ ‫هذه‬ ‫خالل‬ ‫للخطأ‬ ‫عرضة‬ ‫وأكثر‬ ‫للموارد‬
‫الديناميكية‬ ‫الحوسبة‬ ‫تحليل‬ ‫تطبيق‬ .‫الخبراء‬ ‫من‬ ‫التكلفة‬ ‫تحليل‬ ‫إلى‬ ‫الحاجة‬ ‫تقليل‬ ‫إلى‬ ‫يؤدي‬ ‫مما‬ ‫التصميم‬ ‫مرحلة‬ ‫خالل‬ ‫مبكرا‬ ‫مشروع‬ ‫أكبر‬ ‫وضوح‬ ‫القدرة‬
‫التصميم‬ ‫مرحلة‬ ‫أثناء‬ ‫والعناصر‬ ‫الظروف‬ ‫من‬ ‫الكثير‬ ‫تحليل‬ ‫للمصممين‬ ‫يمكن‬ ‫اآلن‬ .‫التكاليف‬ ‫تحمل‬ ‫على‬ ‫القدرة‬ ‫على‬ ‫بناء‬ ‫القرار‬ ‫يعد‬ ‫لم‬ ‫المشروع‬ ‫في‬
‫من‬ .‫التفصيلي‬ ‫التصميم‬ ‫مرحلة‬ ‫في‬ ‫النتائج‬ ‫الحق‬ ‫وقت‬ ‫في‬ ‫تأكديها‬ ‫يتم‬ ‫والتي‬ ‫النتائج‬ ‫أفضل‬ ‫لضمان‬ ‫إلختيارالبدائل‬ ‫المعلومات‬ ‫استخدام‬ ‫خالل‬ ‫من‬ ‫المفاهيمي‬
‫متعدد‬ ‫التحسين‬ ‫هذا‬ .‫مشتركة‬ ‫نموذجية‬ ‫بيئة‬ ‫في‬ ‫متعددة‬ ‫عوامل‬ ‫من‬ ‫واحد‬ ‫وقت‬ ‫بتحليل‬ ‫القيام‬ ‫يمكن‬ ‫السحابي‬ ‫التعاون‬ ‫على‬ ‫القائمة‬ ‫المتوازية‬ ‫العمليات‬ ‫خالل‬
.‫التكلفة‬ ‫حيث‬ ‫من‬ ‫الفعالة‬ ‫التصميم‬ ‫حلول‬ ‫من‬ ‫والمزيد‬ ‫أعلى‬ ‫جودة‬ ‫ذات‬ ‫في‬ ‫يؤدي‬ ‫المتغيرات‬
‫والتعاون‬ ‫التنقل‬ -6
.‫مكان‬ ‫أي‬ ‫في‬ ،‫شخص‬ ‫أي‬ ‫قبل‬ ‫من‬ ،‫وقت‬ ‫أي‬ ‫في‬ ‫إليها‬ ‫الوصول‬ ‫يمكن‬ ‫باستمرار‬ ‫دقيقة‬ ‫بيانات‬ :‫البيانات‬ ‫استمرارية‬ ‫يتطلب‬ ‫المشروع‬ ‫في‬ ‫المتنوعة‬ ‫الفرق‬ ‫ربط‬
‫المحمولة‬ ‫التعاون‬ ‫وأدوات‬ ‫األنترنت‬ ‫على‬ ‫المستندة‬ ‫لألدوات‬ ‫األساس‬ ‫توفر‬ ‫المشترك‬ ‫النموذج‬ ‫في‬ ‫الكامنة‬ ‫المعلومات‬ ‫فإن‬ ،‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫باستخدام‬
‫في‬ ‫الجوالة‬ ‫األجهزة‬ ‫استخدام‬ ‫فإن‬ ،‫ذلك‬ ‫على‬ ‫عالوة‬ .‫الصحيح‬ ‫الطريق‬ ‫على‬ ‫المشاريع‬ ‫على‬ ‫للحفاظ‬ ،‫والمتنوعة‬ ‫الكبيرة‬ ‫الفرق‬ ‫بين‬ ‫للعمل‬ ‫سير‬ ‫أفضل‬ ‫لتنسيق‬

46. 46
BIMarabia
‫من‬ ‫الفور‬ ‫على‬ ‫التحقق‬ ‫يمكن‬ )‫باد‬ ‫آي‬ ‫(مثل‬ ‫محمول‬ ‫لوحي‬ ‫جهاز‬ ‫باستخدام‬ ،‫المثال‬ ‫سبيل‬ ‫على‬ .‫البناء‬ ‫خالل‬ ‫المشروع‬ ‫كفاءة‬ ‫من‬ ‫كبير‬ ‫حد‬ ‫إلى‬ ‫تزيد‬ ‫الميدان‬
.‫المشروع‬ ‫موقع‬ ‫في‬ ‫الورق‬ ‫على‬ ‫المعتمدة‬ ‫التقليدية‬ ‫الطريقة‬ ‫من‬ ‫فعالية‬ ‫وأكثر‬ ‫أسرع‬ ‫بطريقة‬ ‫الحالي‬ ‫النموذج‬ ‫تفاصيل‬
‫المشروع‬ ‫ضبط‬ -7
‫بيانات‬ ‫جميع‬ ‫تبقى‬ ،‫المركزي‬ ‫النموذج‬ ‫مع‬ .‫المشروع‬ ‫أهداف‬ ‫تنفيذ‬ ‫التقاريرعن‬ ‫وتقديم‬ ‫لإلشراف‬ ‫ضرورية‬ ‫المشروع‬ ‫جوانب‬ ‫جميع‬ ‫في‬ ‫الموثوقة‬ ‫الرؤية‬
‫في‬ ‫الجدولة‬ ‫أدوات‬ ‫استخدام‬ ‫يجري‬ .‫المخاطر‬ ‫لتقييم‬ ‫الواقع‬ ‫مع‬ ‫المفـترضه‬ ‫والتكلفة‬ ‫الزمنية‬ ‫الجداول‬ ‫وتربط‬ ‫المشروع‬ ‫مراحل‬ ‫جميع‬ ‫في‬ ‫ومتسقة‬ ‫منسقة‬
‫في‬ ‫محدد‬ ‫مكان‬ ‫في‬ ‫تكون‬ ‫أن‬ ‫يجب‬ ‫رافعة‬ ‫كانت‬ ‫إذا‬ ،‫المثال‬ ‫سبيل‬ ‫على‬ .‫المشروع‬ ‫لخطط‬ ‫األبعاد‬ ‫الرباعي‬ ‫التصور‬ ‫تعكس‬ ‫والتي‬ ‫الكبيرة‬ ‫المشاريع‬ ‫مواقع‬
‫في‬ ‫هي‬ ‫المنهجية‬ ‫هذه‬ .‫اخرى‬ ‫بمعدات‬ ‫مشغولة‬ ‫أو‬ ‫خالية‬ ‫الالزمة‬ ‫العمل‬ ‫منطقة‬ ‫إذا‬ ‫ما‬ ‫معرفة‬ ‫على‬ ‫يساعد‬ 4D ‫األبعاد‬ ‫رباعي‬ ‫التصور‬ ‫فإن‬ ‫معين‬ ‫تاريخ‬
‫لحساب‬ ‫التصويرات‬ ‫تساعد‬ ‫أن‬ ‫يمكن‬ ،‫ذلك‬ ‫إلى‬ ‫وباإلضافة‬.‫التطور‬ ‫في‬ ‫تستمر‬ ‫سوف‬ ‫والتي‬ ‫الموجودة‬ ‫الصدام‬ ‫عن‬ ‫والكشف‬ ‫التدخل‬ ‫ألدوات‬ ‫امتدادا‬ ‫جوهرها‬
‫هناك‬ ،‫لذلك‬ .)6D( ‫االستدامة‬ ‫على‬ ‫التأثير‬ ‫صحة‬ ‫من‬ ‫والتحقق‬ ‫تحليل‬ ‫وكذلك‬ ،‫الحقيقي‬ ‫الوقت‬ ‫في‬ ‫التصميم‬ ‫خيارات‬ ‫من‬ )5D( ‫بها‬ ‫المرتبطة‬ ‫التكاليف‬ ‫اآلثار‬
‫على‬ .‫التشاركي‬ ‫بالنموذج‬ ‫التكلفة‬ ‫وتقدير‬ ‫والمشتريات‬ ‫موارد‬ ‫ادارة‬ ‫من‬ ‫العمليات‬ ‫جميع‬ ‫ربط‬ ‫على‬ ‫الكبرى‬ ‫الشركات‬ ‫في‬ ‫خصوصا‬ ‫الصناعة‬ ‫في‬ ‫حثيثة‬ ‫مساع‬
‫من‬ ‫المنشآت‬ ‫وصيانة‬ ‫تشغيل‬ ‫ومديري‬ ‫المالك‬ ‫تساعد‬ ‫الحلول‬ ‫هذه‬ .‫للمعالجه‬ ‫بحاجه‬ ‫تزال‬ ‫ال‬ ‫المشاكل‬ ‫بعض‬ ‫أن‬ ‫اال‬ ‫المجال‬ ‫هذا‬ ‫في‬ ‫الكبير‬ ‫التقدم‬ ‫من‬ ‫الرغم‬
.‫المنشأت‬ ‫إدارة‬ ‫مرحلة‬ ‫أكبرأثناء‬ ‫قيمة‬ ‫على‬ ‫الحصول‬ ‫يمكن‬ ‫حيث‬ ‫العمل‬ ‫إدارة‬ ‫نظم‬ ‫مع‬ ‫العملية‬ ‫هذه‬ ‫ربط‬
‫الـتكـنـولـوجـيـة‬ ‫الـفـجـوة‬ ‫ردم‬ -8
‫ثقافة‬ ‫أن‬ ‫إال‬ ،‫ذاته‬ ‫بحد‬ ‫هدفا‬ ‫ليس‬ ‫التكنولوجيا‬ ‫استخدام‬ ‫أن‬ ‫من‬ ‫الرغم‬ ‫على‬ .‫الرقمي‬ ‫اإلنفجار‬ ‫عصر‬ ‫في‬ ‫كبروا‬ ‫قد‬ ‫كامال‬ ‫جيال‬ ‫يكون‬ ‫سوف‬ ،2020 ‫عام‬ ‫بحلول‬
‫يمثل‬ )Z ‫(جيل‬ ‫الرقمي‬ ‫الجيل‬ ‫هذا‬ ‫أن‬ ‫الى‬ ‫تشير‬ ‫الدراسات‬ ‫بعض‬ .‫التكنولوجيا‬ ‫على‬ ‫المعتمدة‬ ‫التجارية‬ ‫األعمال‬ ‫تحويل‬ ‫دفع‬ ‫على‬ ‫تساعد‬ ‫قد‬ ‫الجديدة‬ ‫األلفية‬ ‫جيل‬
‫الماهرة‬ ‫العاملة‬ ‫واأليدي‬ ‫الشابة‬ ‫بالمواهب‬ ‫واالحتفاظ‬ ‫جذب‬ ‫فإن‬ ‫لذلك‬ .‫المشاكل‬ ‫من‬ ‫الكثير‬ ‫حل‬ ‫في‬ ‫سيساهم‬ ‫مما‬ ‫القادم‬ ‫العقد‬ ‫خالل‬ ‫العاملة‬ ‫القوى‬ ‫من‬ ‫المئة‬ ‫في‬ 40
‫استخدام‬ ،‫بالمثل‬ .‫التقاعد‬ ‫سن‬ ‫من‬ ‫يقتربون‬ ‫الخبرة‬ ‫ذوي‬ ‫من‬ ‫العمال‬ ‫من‬ ‫الغالبية‬ ‫حيث‬ ‫واإلنشائي‬ ‫الهندسي‬ ‫القطاع‬ ‫في‬ ‫خصوصا‬ ‫األهمية‬ ‫متزايد‬ ‫أمرا‬ ‫أصبح‬
‫من‬ ‫والتي‬ ‫سنوات‬ ‫منذ‬ ‫موجودة‬ ‫تكون‬ ‫ال‬ ‫قد‬ ‫والتي‬ ‫جديدة‬ ‫وظيفية‬ ‫آفاقا‬ ‫تفتح‬ ‫التكنولوجي‬ ‫التقدم‬ .‫العاملة‬ ‫القوى‬ ‫ومهارة‬ ‫ثقافة‬ ‫تغيير‬ ‫يستلزم‬ ‫بنجاح‬ ‫الـتـكـنـولوجيا‬
‫التكنولوجيا‬ ‫اعتماد‬ ‫إلى‬ ‫يحتاج‬ ‫والبناء‬ ‫الهندسة‬ ،‫العمارة‬ ‫قطاع‬ .‫السابقة‬ ‫األجيال‬ ‫من‬ ‫التكنولوجيا‬ ‫مجال‬ ‫في‬ ‫ومهارة‬ ‫اهتماما‬ ‫أكثر‬ ‫لجيل‬ ‫جذابة‬ ‫تكون‬ ‫أن‬ ‫المحتمل‬
‫على‬ ‫تساعد‬ ‫قد‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تكنولوجيا‬ ‫فإن‬ ،‫لذا‬ .‫الصناعة‬ ‫لهذه‬ ‫الشباب‬ ‫لجذب‬ ‫األخرى‬ ‫الصناعات‬ ‫في‬ ‫تنتشر‬ ‫التي‬ ‫الحديثة‬ ‫العمل‬ ‫وممارسات‬ ‫الجديدة‬
‫الجديدة‬ ‫األلفية‬ ‫لجيل‬ ‫وتحفيزا‬ ‫جذبا‬ ‫أكثر‬ ‫بيئة‬ ‫توفر‬ ‫قد‬ ‫األلعاب‬ ‫صناعة‬ ‫في‬ ‫المستخدمة‬ ‫الحديثة‬ ‫التطبيقات‬ .‫واإلنشاء‬ ‫التصميم‬ ‫قطاع‬ ‫إلى‬ ‫وجذبهم‬ ‫الشباب‬ ‫إشراك‬
‫وتصميم‬ ‫تخطيط‬ ‫عملية‬ ‫تجعل‬ ‫التعاون‬ ‫ومنصات‬ ‫السحابية‬ ‫الحوسبة‬ .CAD 2D ‫الكمبيوتر‬ ‫بمساعدة‬ ‫الرسم‬ ‫تطبيقات‬ ‫من‬ ‫الناتجة‬ ‫األبعاد‬ ‫الثنائية‬ ‫الرسومات‬ ‫من‬
‫الخبرة‬ ‫ذوي‬ ‫من‬ ‫العمال‬ ‫من‬ ‫المعرفة‬ ‫التقاط‬ ‫على‬ ‫المساعدة‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫الستخدام‬ ‫يمكن‬ ،‫ايضا‬ .‫فورية‬ ‫نتائج‬ ‫مع‬ ‫اجتماعية‬ ‫وأكثر‬ ‫أسهل‬ ‫التحتية‬ ‫البنية‬
.‫اإلنتاجية‬ ‫من‬ ‫عالية‬ ‫معدالت‬ ‫على‬ ‫الحفاظ‬ ‫مع‬ ‫التالي‬ ‫الجيل‬ ‫إلى‬ ‫ونقلها‬
‫خاتمة‬
‫الممولة‬ ‫العام‬ ‫القطاع‬ ‫مشاريع‬ ‫في‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫نضوج‬ ‫من‬ ‫الثاني‬ ‫المستوى‬ ‫على‬ ‫المرتكزة‬ ‫التسليم‬ ‫وبيانات‬ ‫ذكية‬ ‫لنماذج‬ ‫حاجة‬ ‫هناك‬ ‫تكون‬ ‫سوف‬
‫الخطر‬ ‫منطقة‬ ‫يمثل‬ ‫يزال‬ ‫ال‬ ‫المستوى‬ ‫هذا‬ ‫ولكن‬ ‫أخرى‬ ‫إلى‬ ‫شركة‬ ‫من‬ ‫يتفاوت‬ ‫المستوى‬ ‫هذا‬ ‫تحقيق‬ .2016 ‫أبريل‬ ‫شهر‬ ‫منتصف‬ ‫بحلول‬ ‫إنجلترا‬ ‫في‬ ‫حكوميا‬
.‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫استخدام‬ ‫يجلبها‬ ‫التي‬ ‫والفرص‬ ‫التحديات‬ ‫معالجة‬ ‫على‬ ‫تساعد‬ ‫حاليا‬ ‫المتاحة‬ ‫التكنولوجيا‬ .‫المتحدة‬ ‫المملكة‬ ‫في‬ ‫المنظمات‬ ‫من‬ ‫للعديد‬
‫المصدر‬
PDF.04-whitepaper-technology/...bim...eni/bim.../net.autodesk.dc-static

47. 47 BIMarabia
‫العربي‬ ‫المحتوى‬ ‫الثراء‬ ‫العربي‬ ‫الوطن‬ ‫كافه‬ ‫من‬ ‫متطوعين‬ ‫فيها‬ ‫يشارك‬ ‫عربية‬ ‫مجله‬ BIMarabia ‫مجلة‬
‫الدراسات‬ ‫إمداد‬ ‫و‬ ‫المحلية‬ ‫والطاقات‬ ‫باإلمكانيات‬ ‫للنهوض‬ ‫وتجهيزه‬ ‫العربي‬ ‫والمعلم‬ ‫المهندس‬,‫المفكر‬ , ‫االنسان‬ ‫بناء‬ : ‫الرسالة‬
.‫الخبرات‬ ‫وتبادل‬ ‫لتخزين‬ ‫موحد‬ ‫عربي‬ ‫مرجع‬ ‫تكوين‬ ‫و‬ ‫العربية‬ ‫اللغة‬ ‫ومن‬ ‫الى‬ ‫الترجمة‬ ‫وحركات‬
‫حد‬ ‫على‬ ‫العربي‬ ‫والممارس‬ ‫الخريج‬ ,‫للطالب‬ ‫الواضحة‬ ‫المعلومة‬ ‫تقديم‬ ‫و‬ ‫بالعربية‬ ‫الهندسية‬ ‫والعلوم‬ ‫الفنون‬ ‫مواكبة‬ : ‫الرؤية‬
.‫العملية‬ ‫الخبرة‬ ‫أصحاب‬ ‫بخبرة‬ ‫المختصين‬ ‫إمداد‬ ‫و‬ ‫المختصين‬ ‫بخبرة‬ ‫الحاليين‬ ‫الهندسة‬ ‫طالب‬ ‫إمداد‬ ‫و‬ ‫سواء‬
BIM ‫للـ‬ ‫عربي‬ ‫كود‬ ‫كتابة‬ ‫الى‬ ‫اسعي‬ : ‫أهدافنا‬ ‫من‬
‫اجتماعات‬ ‫و‬ ‫مقابالت‬ ‫وجود‬ ‫و‬ ‫البعض‬ ‫بعضنا‬ ‫على‬ ‫التعرف‬ ‫هي‬ ‫خطوة‬ ‫أول‬ ‫و‬ ‫الخطوات‬ ‫من‬ ‫العديد‬ ‫هناك‬ ‫لهذا‬ ‫سبيلنا‬ ‫في‬ ‫و‬
‫حقيقية‬
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫مجال‬ ‫في‬ ‫والعمل‬ ‫الممارسة‬ ،‫التعلم‬ ‫فرص‬ ‫لزيادة‬ ‫و‬ ‫منطقـتك‬ ‫في‬ ‫بالبيم‬ ‫المهتمين‬ ‫على‬ ‫لتتعرف‬
‫على‬ )‫ام‬.‫اي‬.‫(بي‬ ‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫عن‬ ‫تتحدث‬ ‫التي‬ ‫تغريداتك‬ ‫أو‬ ‫منشوراتك‬ ‫في‬ ‬
‫ة‬‫‏بيم_عربيا_المنطق‬
#‫‫‬‫الوسم‬ ‫استخدم‬
)‫عمل‬ ‫أو‬ ‫(سكن‬ ‫مدينتك‬ ‫اسم‬ ‫هو‬ ‫البلد‬ ‫حيث‬ ‫والتويتر‬ ‫بوك‬ ‫الفيس‬
‫االجتماعية‬ ‫التواصل‬ ‫شبكات‬ ‫على‬ ‫الخبرات‬ ‫لتبادل‬ ‫عمل‬ ‫مجموعات‬ ‫لتكوين‬ ‫تمهيدا‬ ‫ذلك‬ ‫و‬
‬
‫ة‬‫‏بيم_عربيا_الدوح‬
#‫‫‬
‬
‫ة‬‫‏بيم_عربيا_القاهر‬
#‫‫‬
‬
‫ي‬‫‏بيم_عربيا_دب‬
#‫‫‬
‬
‫ب‬‫‏بيم_عربيا_حل‬
#‫‫‬
‬
‫ق‬‫‏بيم_عربيا_دمش‬
#‫‫‬
‬
‫ة‬‫‏بيم_عربيا_اسكندري‬
#‫‫‬
‬
‫ة‬‫‏بيم_عربيا_المنصور‬
#‫‫‬
‫سليم‬ ‫عمر‬
BIM MANAGER
/https://draftsman.wordpress.com
‫الخــــاتــــمـــــــــة‬

48. 48
BIMarabia
‫بمدينتك‬ ‫من‬ ‫على‬ ‫تعرف‬ ‫و‬ ‫عليه‬ ‫أدخل‬ ‫و‬ ‫الوسم‬ ‫بعمل‬ ‫قم‬ , ‫هكذا‬ ‫و‬
‫أهدافنا‬ ‫لتحقيق‬ ‫وسيلة‬ ‫سيكون‬ ‫الذي‬ ‫و‬ ‫المجلة‬ ‫موقع‬ ‫عن‬ ‫نعلن‬ ‫أن‬ ‫يسرنا‬ ‫و‬ ‫يشرفنا‬ ‫و‬
http://bimarabia.com
: ‫أربيا‬ ‫بيم‬ ‫مجلة‬ ‫في‬ ‫مقال‬ ‫نشر‬ ‫شروط‬ ‫هي‬ ‫هذه‬ , ‫المجلة‬ ‫لدى‬ ‫مقال‬ ‫نشر‬ ‫في‬ ‫يرغب‬ ‫لمن‬ ‫و‬
•
‫البناء‬ ‫معلومات‬ ‫نمذجة‬ ‫تخص‬ ‫مواضيع‬ ‫المقال‬ ‫يناقش‬ ‫أن‬
•
‫العربية‬ ‫باللغة‬ ‫العنوان‬ ‫يكون‬ ‫أن‬
•
‫صفحات‬ ‫ثالث‬ ‫يتعدى‬ ‫وال‬ ‫صفحة‬ ‫عن‬ ‫يقل‬ ‫ال‬ ‫المقال‬ ‫طول‬
•
‫جيدة‬ ‫بدقة‬ ‫توضيحية‬ ‫صور‬ ‫ثالت‬ ‫إلى‬ ‫صورة‬ ‫من‬ ‫صفحة‬ ‫كل‬ ‫تشمل‬ ‫أن‬
•
‫الصور‬ ‫مصادر‬ ‫و‬ )‫فقط‬ ‫ترجمة‬ ‫المنقولة‬ ‫المقاالت‬ ‫(أي‬ ‫األكاديمية‬ ‫بالمقاالت‬ ‫الخاصة‬ ‫المراجع‬ ‫أو‬ ‫المرجع‬ ‫ذكر‬ ‫يجب‬
‫بالمقال‬ ‫الموجودة‬
•
‫المقال‬ ‫كاتب‬ ‫مهنة‬ ‫و‬ ‫اسم‬ ‫على‬ ‫احتوائه‬ ‫مع‬ ‫وورد‬ ‫بصيغة‬ ‫النهائي‬ ‫الملف‬ ‫تسليم‬ ‫يتم‬
•
‫تعديلها‬ ‫ليتم‬ _‫وجودها‬ ‫حال‬ ‫_في‬ ‫المالحظات‬ ‫وتدوين‬ ‫مشرف‬ ‫مختص‬ ‫فريق‬ ‫قبل‬ ‫من‬ ‫المقال‬ ‫مراجعة‬ ‫تتم‬
•
.)‫ممكنة‬ ‫صورة‬ ‫أفضل‬ ‫في‬ ‫العمل‬ ‫ليكون‬ ‫وذلك‬ ،‫المجلة‬ ‫إصدار‬ ‫من‬ ‫معقولة‬ ‫مدة‬ ‫قبل‬ ‫ذلك‬ ‫يتم‬ ‫أن‬ ‫على‬
•
‫المشرف‬ ‫للفريق‬ ‫يحق‬ ‫فقط‬ ‫المقال‬ ‫جوهر‬ ‫تعديل‬ ‫يتم‬ ‫لن‬ ‫و‬ ‫المؤلف‬ ‫حق‬ ‫حفظ‬ ‫سيتم‬ )‫الكاتب‬ ‫تأليف‬ ‫(من‬ ‫الكتابية‬ ‫المقاالت‬ ‫حال‬ ‫في‬
‫اللغوية‬ ‫األخطاء‬ ‫تصحيح‬
•
‫قوسين‬ ‫بين‬ ‫األصلية‬ ‫باللغة‬ ‫المصطلح‬ ‫وضع‬ ‫و‬ ‫ترجمته‬ ‫تتم‬ ‫أن‬ ‫يجب‬ ‫عربي‬ ‫غير‬ ‫مصطلح‬ ‫ذكر‬ ‫عند‬
‫فضله‬ ‫و‬ ‫برحمته‬ ‫يتقبل‬ ‫و‬ ‫القليل‬ ‫الجهد‬ ‫في‬ ‫يبارك‬ ‫ان‬ ‫هللا‬ ‫نسأل‬ ‫و‬
