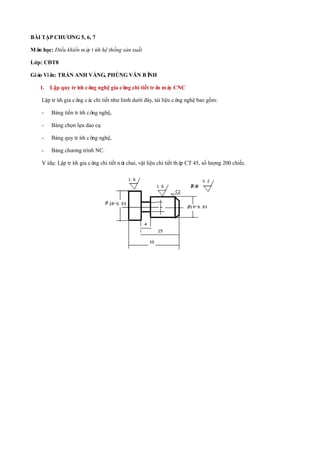

1. BÀI TẬP CHƢƠNG 5, 6, 7
Môn học: Điều khiển máy tính hệ thống sản xuất
Lớp: CĐT8
Giáo Viên: TRẦN ANH VÀNG, PHÙNG VĂN BÌNH
1. Lập quy trình công nghệ gia công chi tiết trên máy CNC
Lập trình gia công các chi tiết như hình dưới đây, tài liệu công nghệ bao gồm:
- Bảng tiến trình công nghệ,
- Bảng chọn lựa dao cụ
- Bảng quy trình công nghệ,
- Bảng chương trình NC.
Vídụ: Lập trình gia công chi tiết nút chai, vật liệu chi tiết thép CT 45, số lượng 200 chiếc.

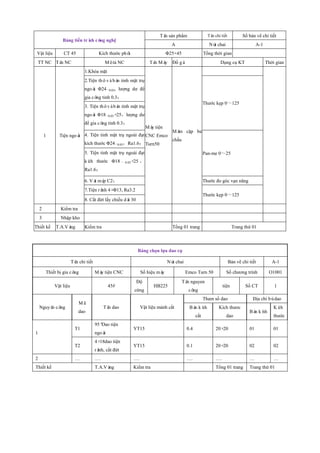

2. Bảng tiến trình công nghệ
Tên sản phẩm Tên chi tiết Số bản vẽ chi tiết
A Nút chai A-1
Vật liệu CT 45 Kích thước phôi Φ25×45 Tổng thời gian
TT NC Tên NC Môtả NC Tên Máy Đồ gá Dụng cụ KT Thời gian
1 Tiện ngoài
1.Khỏa mặt
Máy tiện
CNC Emco
Turn50
Mâm cặp ba
chấu
2.Tiện thôvàbán tinh mặt trụ
ngoài Φ24－0.03, lượng dư để
gia công tinh 0.3；
Thước kẹp 0～125
3. Tiện thôvàbán tinh mặt trụ
ngoài Φ18－0.03×25，lượng dư
để gia công tinh 0.3；
4. Tiện tinh mặt trụ ngoài đạt
kích thước Φ24－0.03，Ra1.6；
Pan-me 0～255. Tiện tinh mặt trụ ngoài đạt
kích thước Φ18 － 0.03×25 ，
Ra1.6；
6. Vát mép C2； Thước đo góc vạn năng
7.Tiện rãnh 4×Φ13, Ra3.2
Thước kẹp 0～125
8. Cắt đứt lấy chiều dài 30
2 Kiểm tra
3 Nhập kho
Thiết kế T.A.Vàng Kiểm tra Tổng 01 trang Trang thứ 01
Bảng chọn lựa dao cụ
Tên chi tiết Nút chai Bản vẽ chi tiết A-1
Thiết bị gia công Máy tiện CNC Số hiệu máy Emco Turn 50 Số chương trình O1001
Vật liệu 45#
Độ
cứng
HB225
Tên nguyen
công
tiện Số CT 1
Nguyên công
Mã
dao
Tên dao Vật liệu mảnh cắt
Tham số dao Địa chỉ bùdao
Bán kính
cắt
Kích thươc
dao
Bán kính
Kích
thước
1
T1
95°Dao tiện
ngoài
YT15 0.4 20×20 01 01
T2
4×18dao tiện
rãnh, cắt đứt
YT15 0.1 20×20 02 02
2 … …. …. …. …. … …
Thiết kế T.A.Vàng Kiểm tra Tổng 01 trang Trang thứ 01

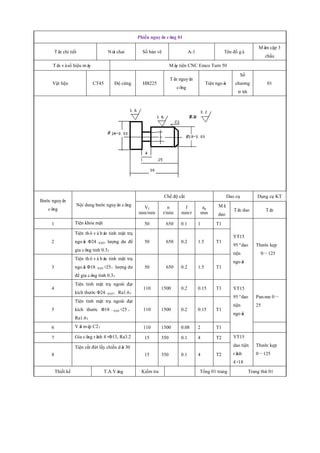

3. Phiếu nguyên công 01
Tên chi tiết Nút chai Số bản vẽ A-1 Tên đồ gá
Mâm cặp 3
chấu
Tên vàsố hiệu máy Máy tiện CNC Emco Turn 50
Vật liệu CT45 Độ cứng HB225
Tên nguyên
công
Tiện ngoài
Số
chương
trình
01
Bước nguyên
công
Nội dung bước nguyên công
Chế độ cắt Dao cụ Dụng cụ KT
Vf
mm/min
n
r/min
f
mm/r
ap
mm
Mã
dao
Tên dao Tên
1 Tiện khỏa mặt 50 650 0.1 1 T1
YT15
95°dao
tiện
ngoài
Thước kẹp
0～125
2
Tiện thôvàbán tinh mặt trụ
ngoài Φ24－0.03, lượng dư để
gia công tinh 0.3；
50 650 0.2 1.5 T1
3
Tiện thôvàbán tinh mặt trụ
ngoài Φ18－0.03×25，lượng dư
để gia công tinh 0.3；
50 650 0.2 1.5 T1
4
Tiện tinh mặt trụ ngoài đạt
kích thước Φ24－0.03，Ra1.6；
110 1500 0.2 0.15 T1 YT15
95°dao
tiện
ngoài
Pan-me 0～
25
5
Tiện tinh mặt trụ ngoài đạt
kích thước Φ18 － 0.03×25 ，
Ra1.6；
110 1500 0.2 0.15 T1
6 Vát mép C2； 110 1500 0.08 2 T1
7 Gia công rãnh 4×Φ13, Ra3.2 15 350 0.1 4 T2 YT15
dao tiện
rãnh
4×18
Thước kẹp
0～1258
Tiện cắt đứt lấy chiều dài 30
15 350 0.1 4 T2
Thiết kế T.A.Vàng Kiểm tra Tổng 01 trang Trang thứ 01

4. Chƣơng trình NC cho nguyên công 01
Tên chi tiết Nút chai Số bản vẽ A-1 Tên đồ gá
Mâm cặp 3
chấu
Tên vàsố hiệu máy Máy tiện CNC Emco Turn 50
Vật liệu CT45 Độ cứng HB225
Tên nguyên
công
Tiện ngoài
Số
chương
trình
01
Chương trình chính (part program) Chương trình con (sub program)
G96 S250 LIMS=3000 M4 M8
……; Bắt đầu bước nguyên công 01 khỏa mặt
…..; kết thúc bước nguyên công 01
…; bắt đầu bước nguyên công 02 tiện thô và bán tinh…
M30
M18 G90 DIAMON
…….
M17
Thiết kế T.A.Vàng Kiểm tra Tổng 01 trang Trang thứ 01
2. Bài tập thực hành
Lập trình gia công các chi tiết như hình dưới đây, tài liệu công nghệ bao gồm: bảng tiến trình công nghệ,
bảng quy trình công nghệ, bảng chọn lựa dao cụ. Vật liệu chi tiết thép CT 45, số lượng 200 chiếc.
Hình 01: Chi tiết số 1

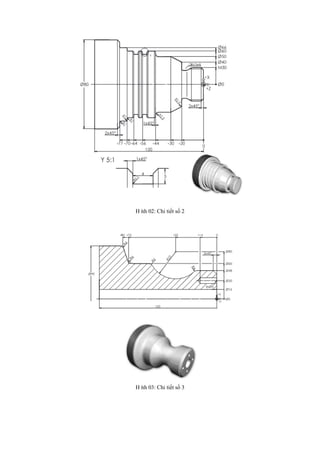

5. Hình 02: Chi tiết số 2
Hình 03: Chi tiết số 3

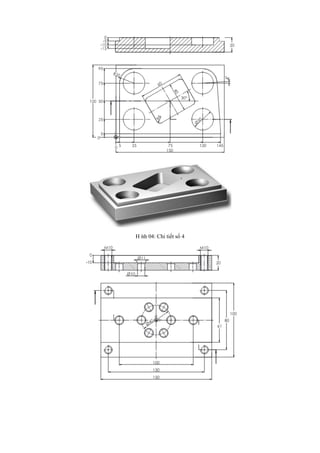

6. Hình 04: Chi tiết số 4

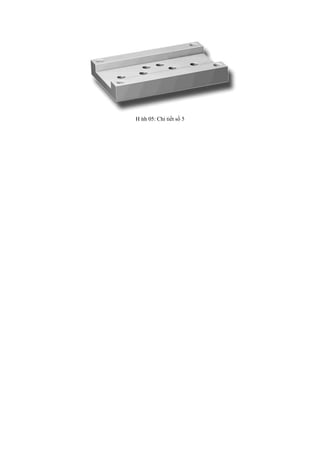

7. Hình 05: Chi tiết số 5
