Bab 1
- 1.

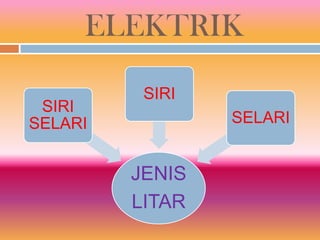

- 2.

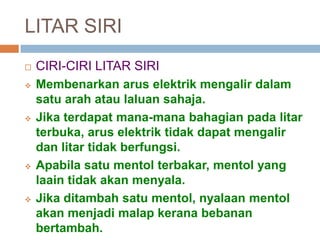

- 3. LITAR SIRI CIRI-CIRILITAR SIRI Membenarkan arus elektrik mengalir dalam satu arah atau laluan sahaja. Jika terdapat mana-mana bahagian pada litar terbuka, arus elektrik tidak dapat mengalir dan litar tidak berfungsi. Apabila satu mentol terbakar, mentol yang laain tidak akan menyala. Jika ditambah satu mentol, nyalaan mentol akan menjadi malap kerana bebanan bertambah.

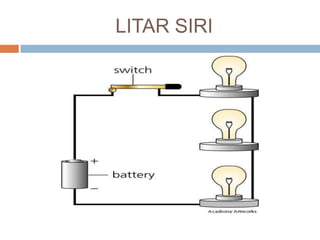

- 4.

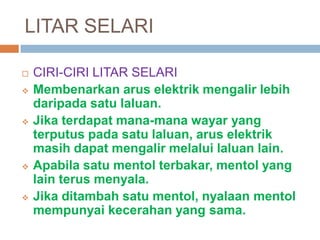

- 5. LITAR SELARI CIRI-CIRILITAR SELARI Membenarkan arus elektrik mengalir lebih daripada satu laluan. Jika terdapat mana-mana wayar yang terputus pada satu laluan, arus elektrik masih dapat mengalir melalui laluan lain. Apabila satu mentol terbakar, mentol yang lain terus menyala. Jika ditambah satu mentol, nyalaan mentol mempunyai kecerahan yang sama.

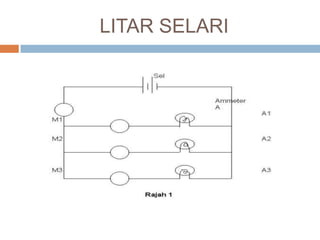

- 6.

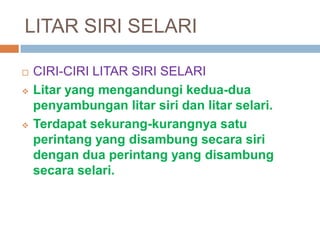

- 7. LITAR SIRI SELARI CIRI-CIRI LITAR SIRI SELARI Litar yang mengandungi kedua-dua penyambungan litar siri dan litar selari. Terdapat sekurang-kurangnya satu perintang yang disambung secara siri dengan dua perintang yang disambung secara selari.

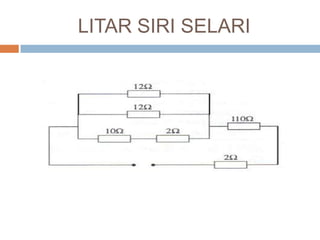

- 8.

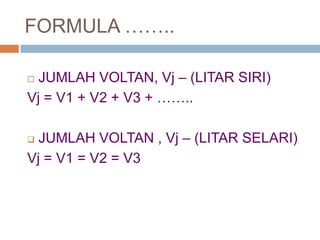

- 9. FORMULA …….. JUMLAHVOLTAN, Vj – (LITAR SIRI) Vj = V1 + V2 + V3 + …….. JUMLAH VOLTAN , Vj – (LITAR SELARI) Vj = V1 = V2 = V3

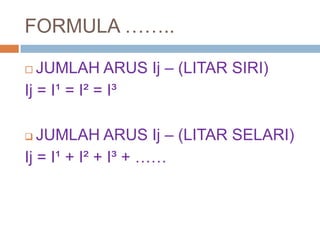

- 10. FORMULA …….. JUMLAHARUS Ij – (LITAR SIRI) Ij = I¹ = I² = I³ JUMLAH ARUS Ij – (LITAR SELARI) Ij = I¹ + I² + I³ + ……

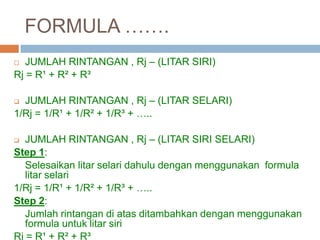

- 11. FORMULA ……. JUMLAHRINTANGAN , Rj – (LITAR SIRI) Rj = R¹ + R² + R³ JUMLAH RINTANGAN , Rj – (LITAR SELARI) 1/Rj = 1/R¹ + 1/R² + 1/R³ + ….. JUMLAH RINTANGAN , Rj – (LITAR SIRI SELARI) Step 1: Selesaikan litar selari dahulu dengan menggunakan formula litar selari 1/Rj = 1/R¹ + 1/R² + 1/R³ + ….. Step 2: Jumlah rintangan di atas ditambahkan dengan menggunakan formula untuk litar siri Rj = R¹ + R² + R³
