![Azioni
• L’azione è composta da
Una precondizione di esecuzione
Un loop di esecuzione sugli input
www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 11
"<name-of-the-action>": {
"type": "Http|ApiApp|Workflow",
"conditions": [ "<array-of-pre-conditions>" ],
"repeat": "<array-to-repeat-over>",
"inputs": { "<action-specific-inputs>" }
}](https://image.slidesharecdn.com/cp016slide-151210232030/85/Azure-Logic-Apps-11-320.jpg)
![Parametri
• Servono a differenziare la definizione (del particolare workflow)
dalla configurazione (del particolare ambiente)
www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 14
"parameters": {
"<parameterName>": {
"type": "<type-of-parameter-value>",
"defaultValue": "<optional-default-value-of-parameter>",
"allowedValues": [ "<optional-array-of-allowed-values>" ]
}
}](https://image.slidesharecdn.com/cp016slide-151210232030/85/Azure-Logic-Apps-14-320.jpg)
![Triggers
• Definiscono come il workflow può svegliarsi
www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 16
"<name-of-the-trigger>": {
"type": "Http|ApiApp|Recurrence",
"inputs": { "<trigger-specific-inputs>" },
"recurrence": {
"frequency": "Second|Minute|Hour|Week|Month|Year",
"interval": "<recurrence interval in units of frequency>"
},
"conditions": [ "<array-of-post-conditions>" ]
}](https://image.slidesharecdn.com/cp016slide-151210232030/85/Azure-Logic-Apps-16-320.jpg)
![Q & A
Marco Parenzan
marco [dot] parenzan [at] 1nn0va [dot] it
@marco_parenzan
www.facebook.com/parenzan.marco
https://it.linkedin.com/in/marcoparenzan
http://www.slideshare.net/marco.parenzan
https://github.com/marcoparenzan
www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 21](https://image.slidesharecdn.com/cp016slide-151210232030/85/Azure-Logic-Apps-21-320.jpg)
Uploaded byMarco Parenzan
Azure Logic Apps
Il documento fornisce una panoramica sulle Azure Logic Apps, evidenziando la loro architettura e come automatizzare i processi di business attraverso un workflow basato su API. Viene presentata la struttura JSON di un workflow e i relativi componenti, tra cui azioni, parametri e trigger. Inoltre, si fa riferimento alla connettività con diversi servizi e protocolli, e al supporto per il deployment e la gestione delle risorse.
More Related Content
Azure Logic Apps
- 1. presenta www.wpc2015.it – info@wpc2015.it- +39 02 365738.11 - #wpc15it 1 Overview di Azure Logic Apps Marco Parenzan – Microsoft Azure MVP
- 2. Agenda • Overview diAzure Logic Apps • Architettura di un Workflow • Demo www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 2
- 3. Platform Services Security & Management InfrastructureServices Web Apps Mobile Apps API Management API Apps Logic Apps Notification Hubs Content Delivery Network (CDN) Media Services HDInsight Machine Learning Stream Analytics Data Factory Event Hubs Mobile Engagement Active Directory Multi-Factor Authentication Automation Portal Key Vault Biztalk Services Hybrid Connections Service Bus Storage Queues Store / Marketplace Hybrid Operations Backup StorSimple Site Recovery Import/Export SQL Database DocumentDB Redis Cache Search Tables SQL Data Warehouse Azure AD Connect Health AD Privileged Identity Management Operational Insights Cloud Services Batch Remote App Service Fabric Visual Studio Application Insights Azure SDK Team Project VM Image Gallery & VM Depot
- 4. Modellare una applicazione con PaaS in Azure www.wpc2015.it– info@wpc2015.it - +39 02 365738.11 4 API APPS Costruisci e consuma API nel Cloud WEB APPS Applicazione che scalano con il tuo business LOGIC APPS Automatizza i processi di business attraverso SaaS e on-premises MOBILE APPS Applicazioni mobile per ogni dispositivo
- 5. Logic Apps sono Azure PaaSApps • Full audit logs per tutte le operazioni di management • Role-based access control • Gestione del Deployment con Resource Manager • Resource Management API + resource PowerShell Azure Resource manager è un sistema altamente scalabile, geodistribuito che può gestire milioni di risorse su centiaia di migliaia di sottoscrizioni Può solo aggiungere cose ad un resource group (non toglierle) • Supporto on-premise con Azure Stack • Supporta diversi protocolli di autenticazione: AAD, Cert auth, or Basic auth www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 5
- 6. Modello per le LogicApp • Workflow Processo espresso da un flusso (il dato viene elaborato in vari step) • Step fatto di API Il workflow è un orchestratore Un mondo di «microservices» • Connettori API pubbliche (SaaS) WebHooks www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 6

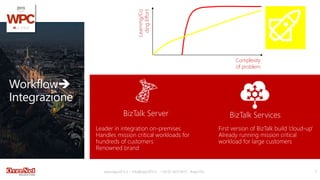

- 7. Workflow Integrazione www.wpc2015.it – info@wpc2015.it- +39 02 365738.11 - #wpc15it 7 Learning/Co dingEffort Complexity of problem BizTalk ServicesBizTalk Server First version of BizTalk build ‘cloud-up’ Already running mission critical workload for large customers Leader in integration on-premises Handles mission critical workloads for hundreds of customers Renowned brand

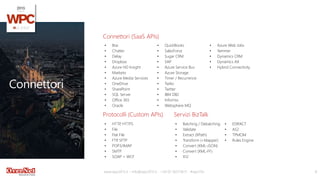

- 8. Connettori www.wpc2015.it – info@wpc2015.it- +39 02 365738.11 - #wpc15it 8 • Box • Chatter • Delay • Dropbox • Azure HD Insight • Marketo • Azure Media Services • OneDrive • SharePoint • SQL Server • Office 365 • Oracle • QuickBooks • SalesForce • Sugar CRM • SAP • Azure Service Bus • Azure Storage • Timer / Recurrence • Twilio • Twitter • IBM DB2 • Informix • Websphere MQ • Azure Web Jobs • Yammer • Dynamics CRM • Dynamics AX • Hybrid Connectivity • HTTP, HTTPS • File • Flat File • FTP, SFTP • POP3/IMAP • SMTP • SOAP + WCF • Batching / Debatching • Validate • Extract (XPath) • Transform (+Mapper) • Convert (XML-JSON) • Convert (XML-FF) • X12 • EDIFACT • AS2 • TPMOM • Rules Engine Connettori (SaaS APIs) Protocolli (Custom APIs) Servizi BizTalk

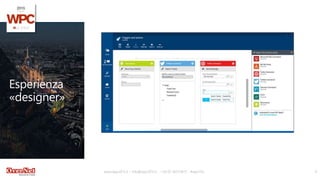

- 9. Esperienza «designer» www.wpc2015.it – info@wpc2015.it- +39 02 365738.11 - #wpc15it 9

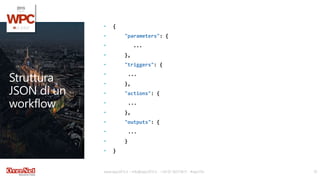

- 10. Struttura JSON di un workflow •{ • "parameters": { • ... • }, • "triggers": { • ... • }, • "actions": { • ... • }, • "outputs": { • ... • } • } www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 10

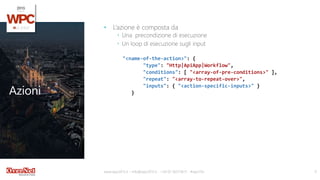

- 11. Azioni • L’azione ècomposta da Una precondizione di esecuzione Un loop di esecuzione sugli input www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 11 "<name-of-the-action>": { "type": "Http|ApiApp|Workflow", "conditions": [ "<array-of-pre-conditions>" ], "repeat": "<array-to-repeat-over>", "inputs": { "<action-specific-inputs>" } }

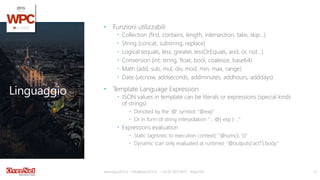

- 12. Linguaggio • Funzioni utilizzabili: Collection (first, contains, length, intersection, take, skip…) String (concat, substring, replace) Logical (equals, less, greater, lessOrEquals, and, or, not…) Conversion (int, string, float, bool, coalesce, base64) Math (add, sub, mul, div, mod, min, max, range) Date (utcnow, addseconds, addminutes, addhours, adddays) • Template Language Expression JSON values in template can be literals or expressions (special kinds of strings) Denoted by the '@' symbol: "@exp" Or in form of string interpolation "… @{ exp } …" Expressions evaluation Static (agnostic to execution context): "@sum(3, 5)" Dynamic (can only evaluated at runtime): "@outputs('act1').body" www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 12

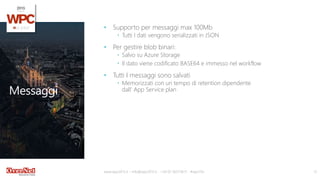

- 13. Messaggi • Supporto permessaggi max 100Mb Tutti I dati vengono serializzati in JSON • Per gestire blob binari: Salvo su Azure Storage Il dato viene codificato BASE64 e immesso nel workflow • Tutti I messaggi sono salvati Memorizzati con un tempo di retention dipendente dall’ App Service plan www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 13

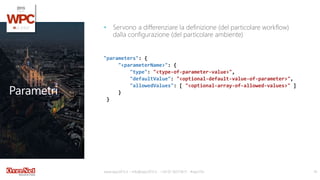

- 14. Parametri • Servono adifferenziare la definizione (del particolare workflow) dalla configurazione (del particolare ambiente) www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 14 "parameters": { "<parameterName>": { "type": "<type-of-parameter-value>", "defaultValue": "<optional-default-value-of-parameter>", "allowedValues": [ "<optional-array-of-allowed-values>" ] } }

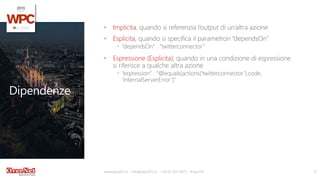

- 15. Dipendenze • Implicita, quandosi referenzia l’output di un’altra azione • Esplicita, quando si specifica il parametron “dependsOn” “dependsOn” : “twitterconnector” • Espressione (Esplicita), quando in una condizione di espressione si riferisce a qualche altra azione “expression” : “@equals(actions(‘twitterconnector’).code, ‘InternalServerError’)” www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 15
- 16. Triggers • Definiscono comeil workflow può svegliarsi www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 16 "<name-of-the-trigger>": { "type": "Http|ApiApp|Recurrence", "inputs": { "<trigger-specific-inputs>" }, "recurrence": { "frequency": "Second|Minute|Hour|Week|Month|Year", "interval": "<recurrence interval in units of frequency>" }, "conditions": [ "<array-of-post-conditions>" ] }

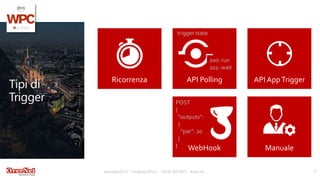

- 17. WebHook POST { “outputs”: { “par”: 20 } } Tipi di Trigger www.wpc2015.it– info@wpc2015.it - +39 02 365738.11 - #wpc15it 17 Manuale Ricorrenza API AppTriggerAPI Polling 200: run 202: wait trigger state
- 18. DEMO www.wpc2015.it – info@wpc2015.it- +39 02 365738.11 - #wpc15it 18

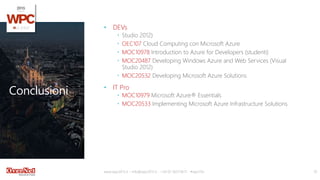

- 19. Conclusioni • DEVs Studio2012) OEC107 Cloud Computing con Microsoft Azure MOC10978 Introduction to Azure for Developers (studenti) MOC20487 Developing Windows Azure and Web Services (Visual Studio 2012) MOC20532 Developing Microsoft Azure Solutions • IT Pro MOC10979 Microsoft Azure® Essentials MOC20533 Implementing Microsoft Azure Infrastructure Solutions www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 19
- 20. Contatti OverNet Education OverNet Education info@overneteducation.it www.overneteducation.it Tel. 02365738 @overnete www.facebook.com/OverNetEducation www.linkedin.com/company/overnet-solutions www.wpc2015.it www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 20
- 21. Q & A MarcoParenzan marco [dot] parenzan [at] 1nn0va [dot] it @marco_parenzan www.facebook.com/parenzan.marco https://it.linkedin.com/in/marcoparenzan http://www.slideshare.net/marco.parenzan https://github.com/marcoparenzan www.wpc2015.it – info@wpc2015.it - +39 02 365738.11 - #wpc15it 21
Editor's Notes
- #4 Tantissimi servizi, per fare moltissime cose = pezzi di un puzzle che si possono integrare tra loro per aggiungere complessità e nuove funzionalità per gli utenti alle proprie applicazioni
- #18 Ricorrenza: ogni specific intervallo di tempo Polling (pull) su un endpoint HTTP: 200 esegue, 202 aspetta Registrare una API App che far scatenare il workflow dall’esterno (push) WebHook: un endpoint di default su cui fare POST (supporta Basic auth) Manuale: run da portale
