at ARM Technology Symposium 2013 Japan

1. Firefox OSのアーキテクチャと
構成技術について
Makoto Kato
Technical Adviser, Mozilla Japan

2. About Mozilla

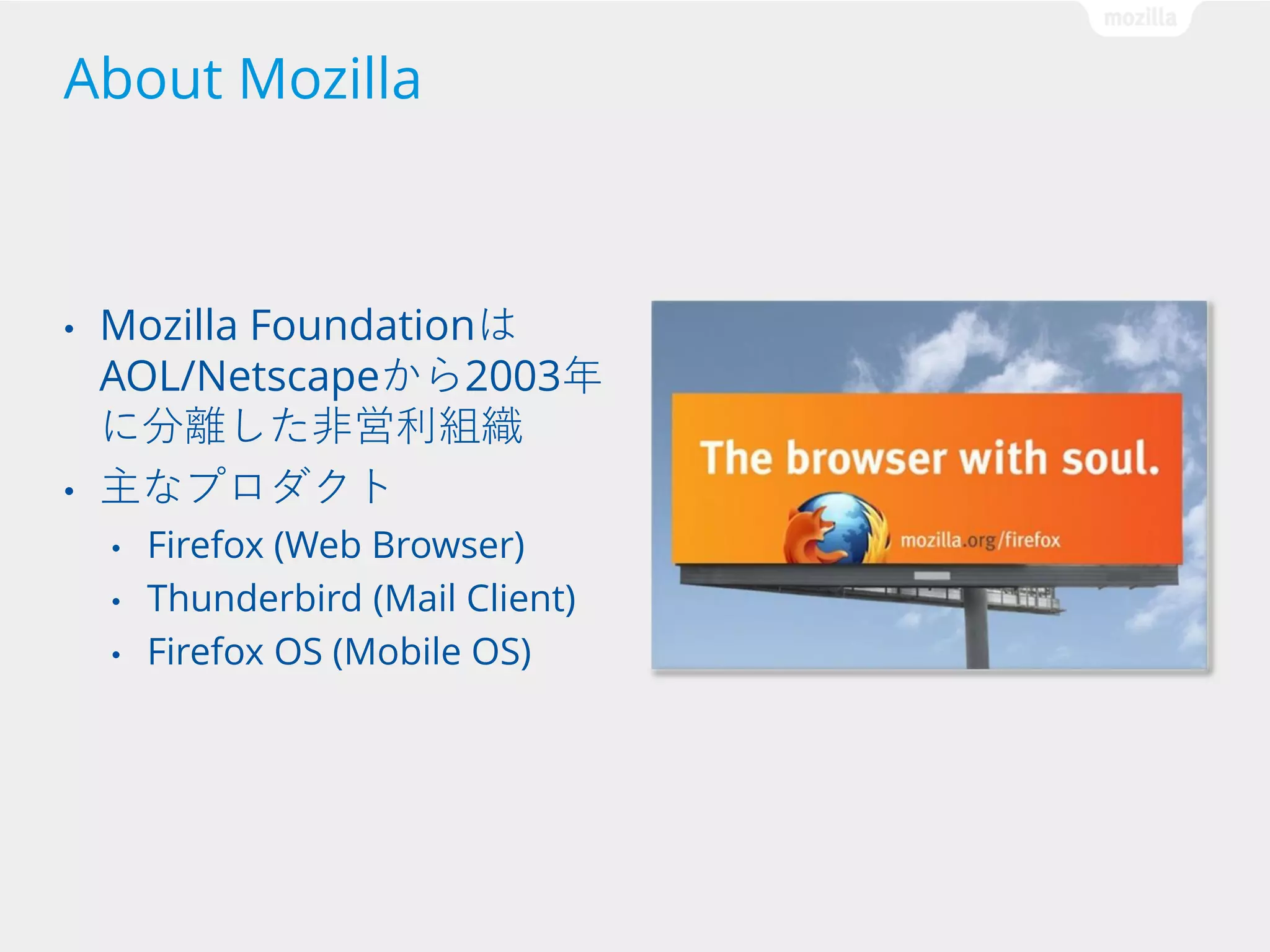

3. About Mozilla
•
•
Mozilla Foundationは
AOL/Netscapeから2003年
に分離した非営利組織
主なプロダクト
•
•
•
Firefox (Web Browser)
Thunderbird (Mail Client)
Firefox OS (Mobile OS)

5. “Our mission is to promote
openness, innovation &
opportunity on the Web”

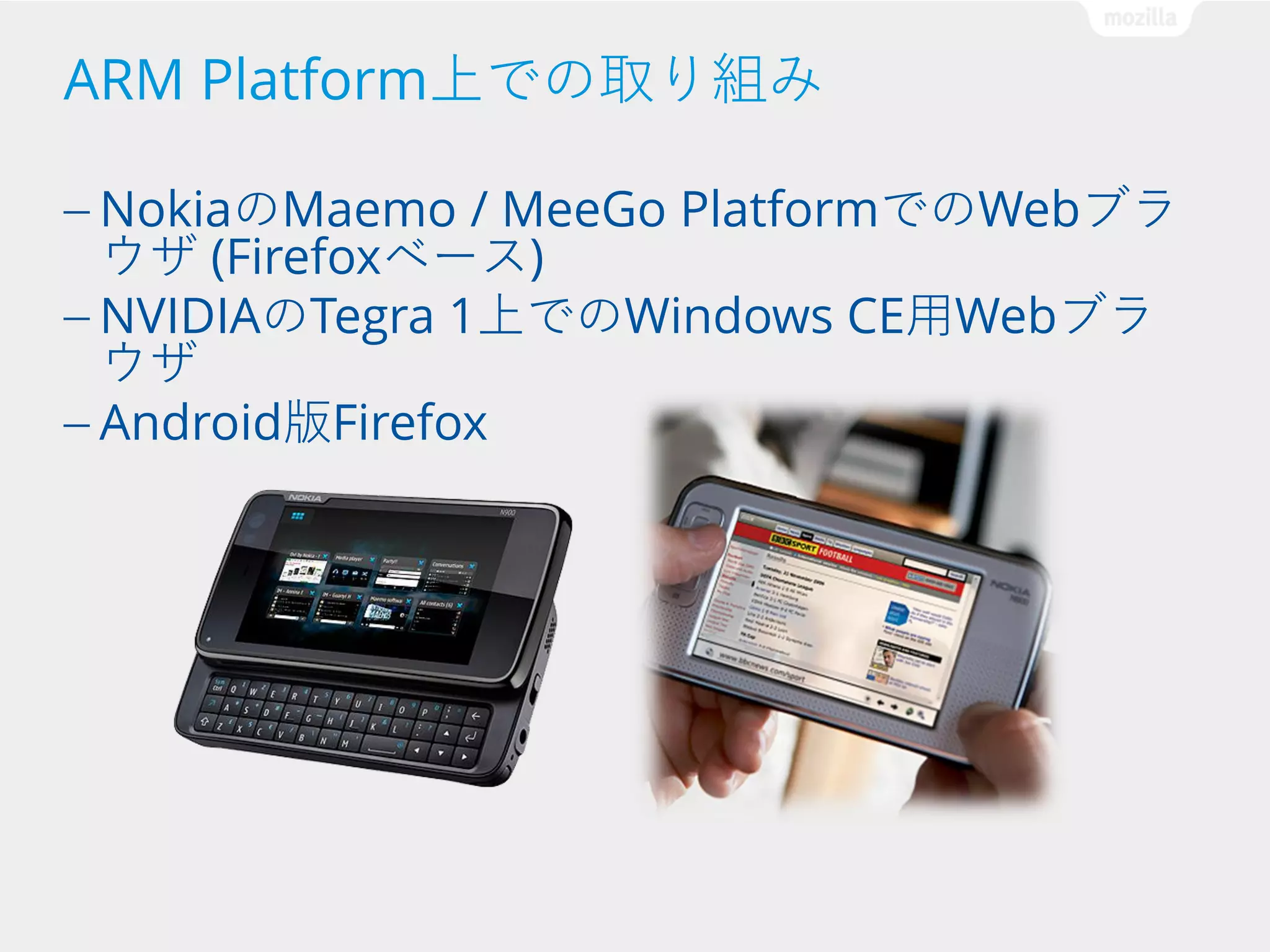

6. ARM Platform上での取り組み
— NokiaのMaemo
/ MeeGo PlatformでのWebブラ
ウザ (Firefoxベース)
— NVIDIAのTegra 1上でのWindows CE用Webブラ
ウザ
— Android版Firefox

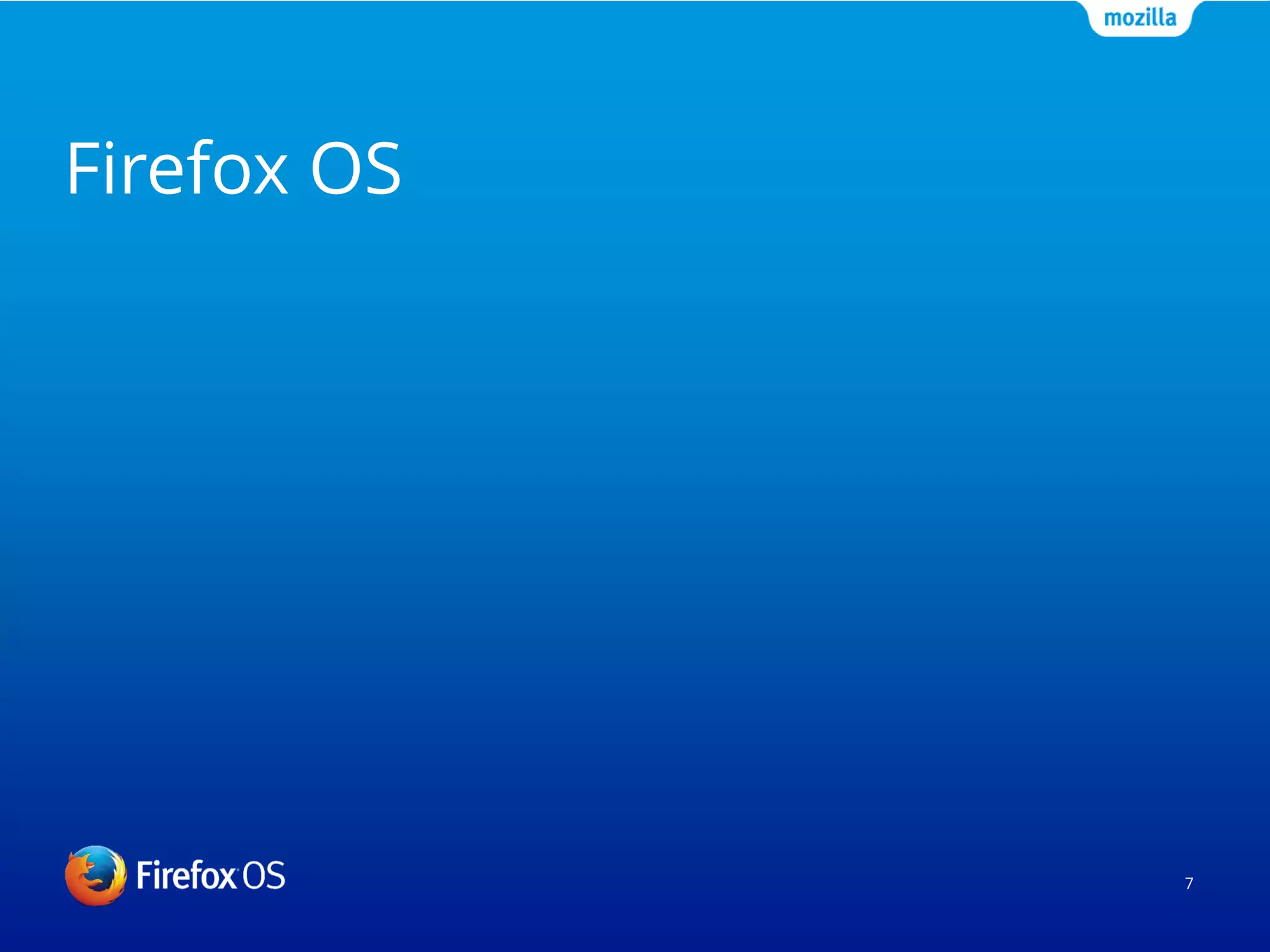

7. Firefox OS
7

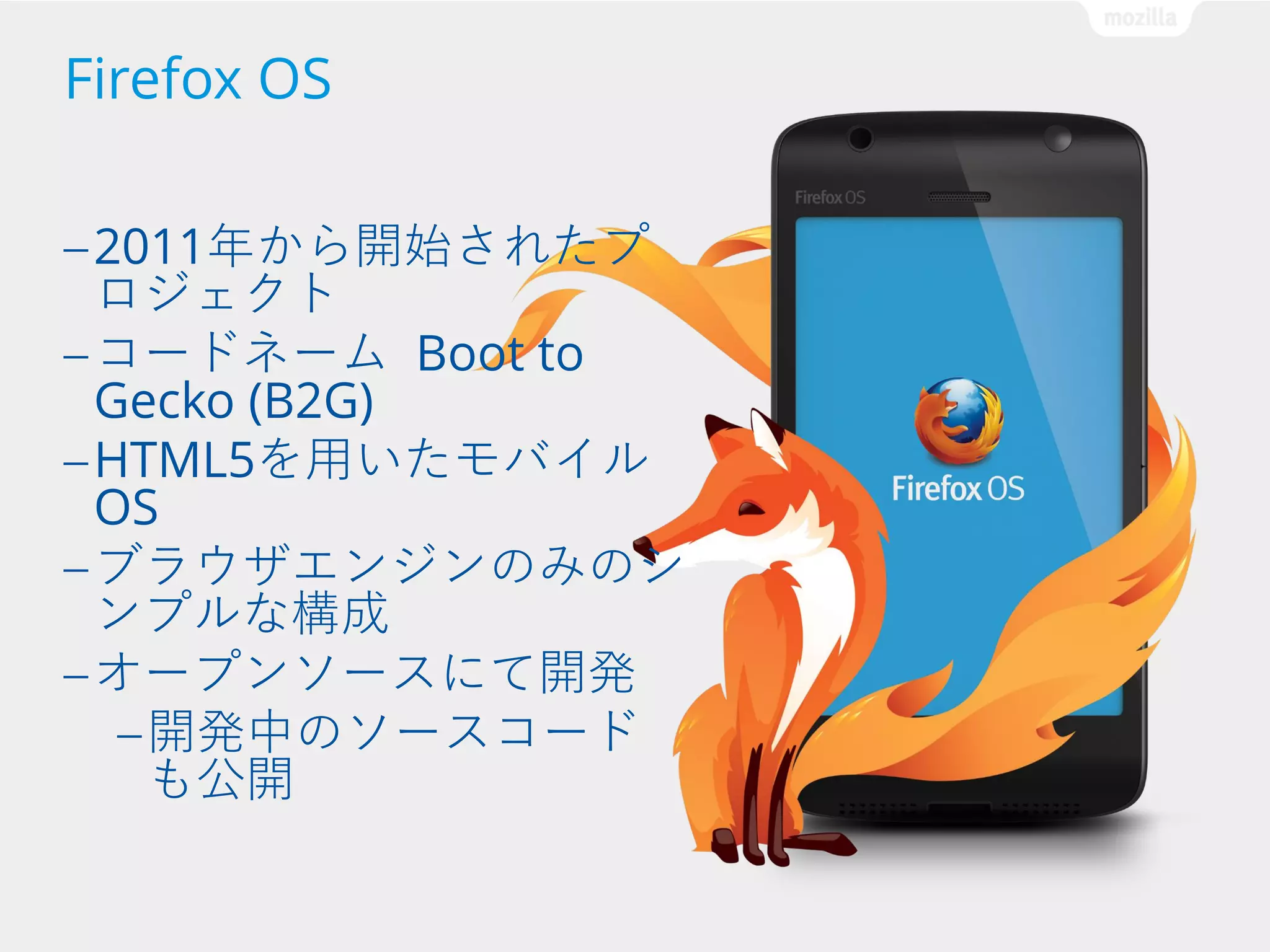

10. Firefox OS
— 2011年から開始されたプ
ロジェクト
— コードネーム Boot to
Gecko (B2G)
— HTML5を用いたモバイル
OS
— ブラウザエンジンのみのシ
ンプルな構成
— オープンソースにて開発
— 開発中のソースコード
も公開

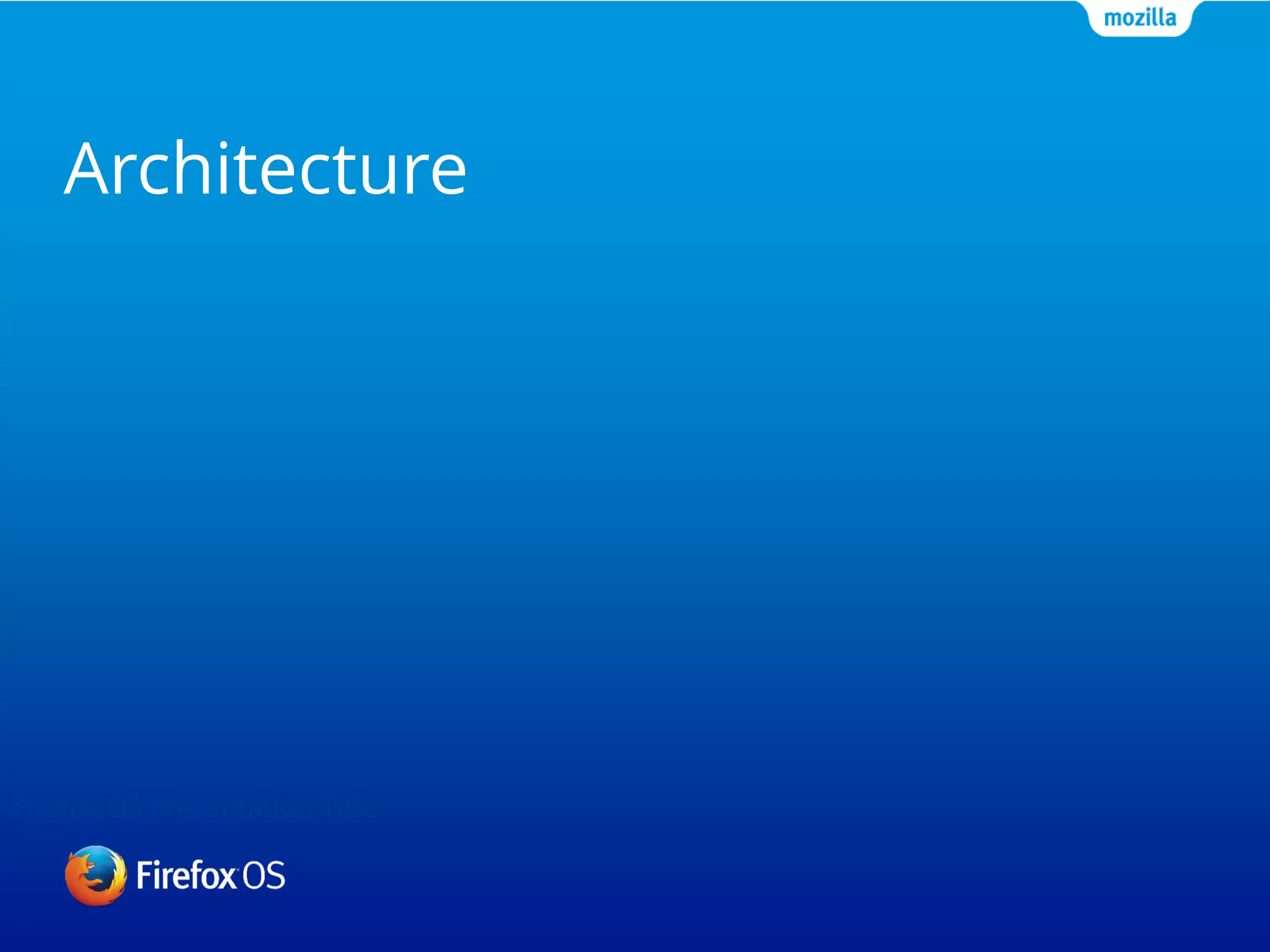

16. Architecture
Firefox OS Presentation Title

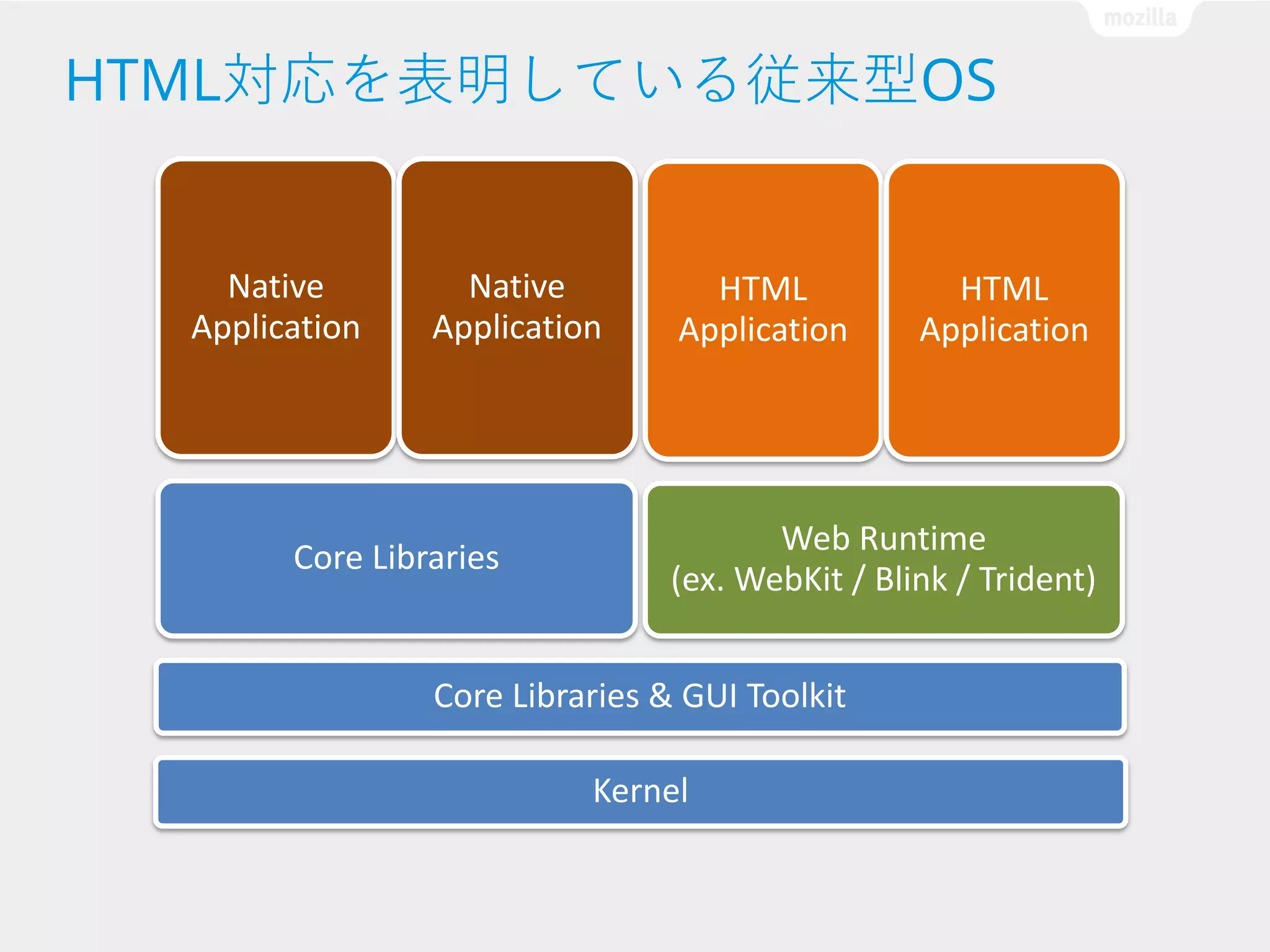

17. HTML対応を表明している従来型OS
Native
Application
Native
Application
Core Libraries
HTML
Application
HTML
Application
Web Runtime
(ex. WebKit / Blink / Trident)
Core Libraries & GUI Toolkit
Kernel

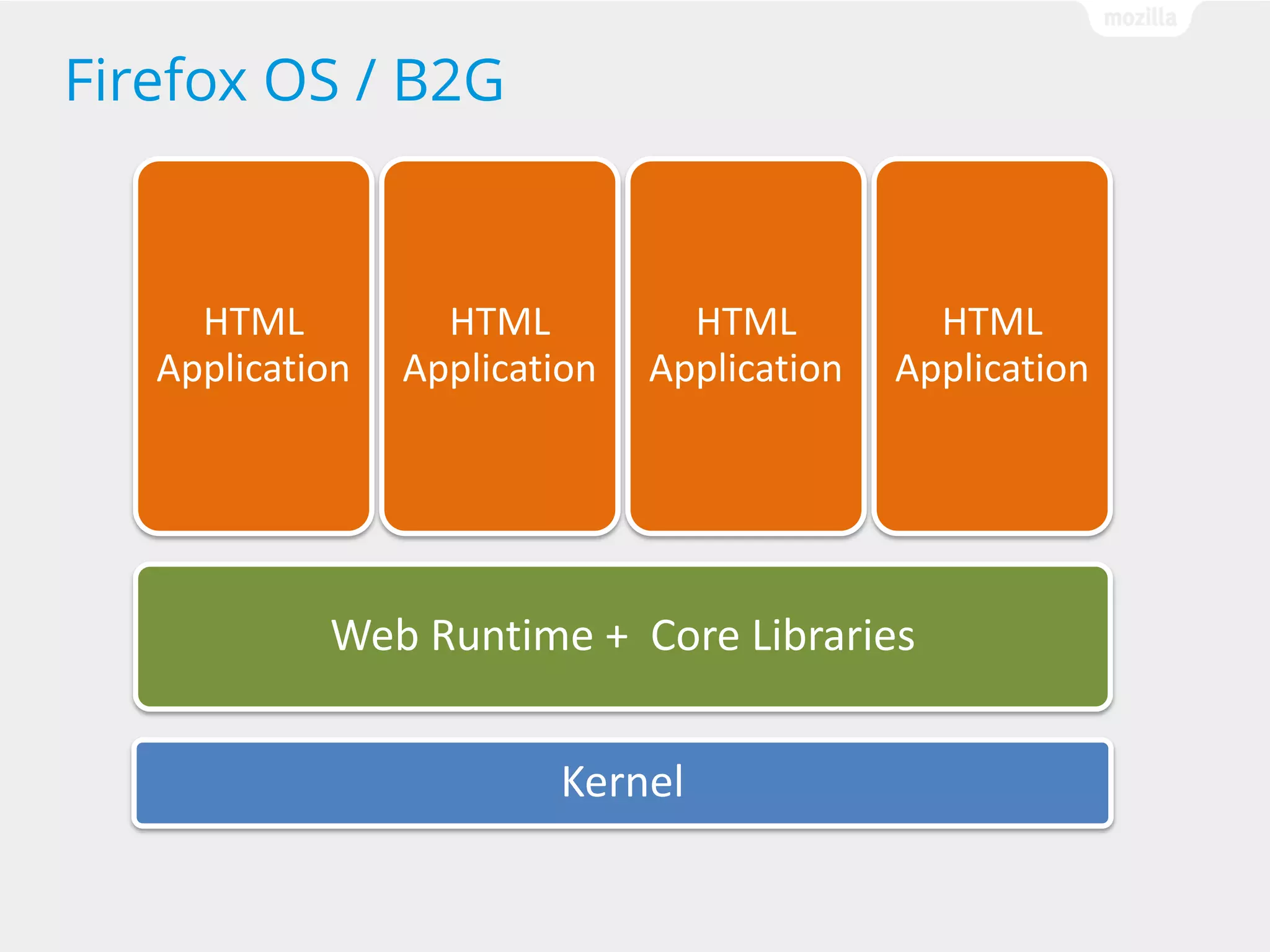

18. Firefox OS / B2G
HTML
Application
HTML
Application
HTML
Application
HTML
Application
Web Runtime + Core Libraries
Kernel

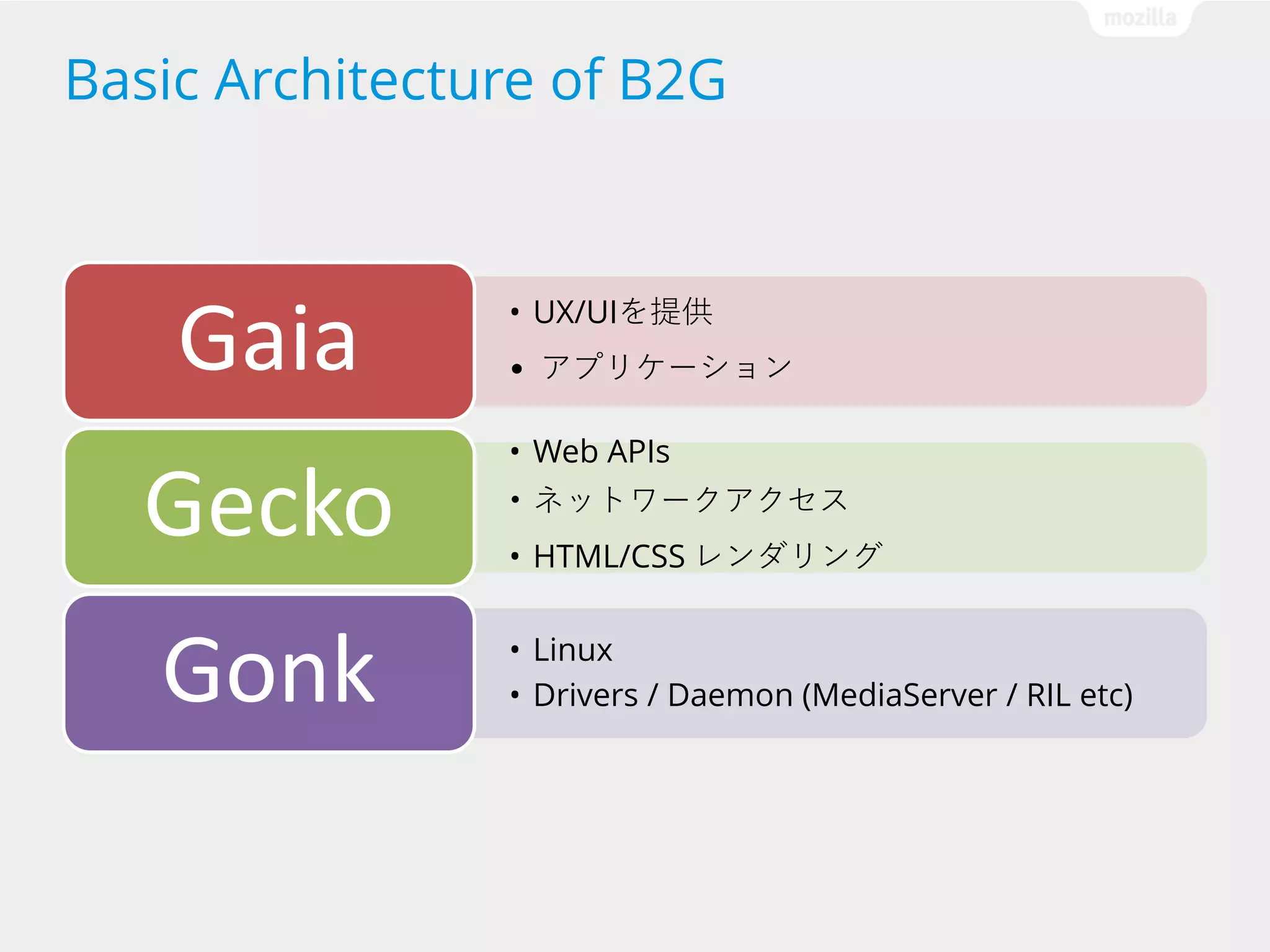

19. Basic Architecture of B2G
Gaia
Gecko
Gonk
• UX/UIを提供
• アプリケーション
• Web APIs
• ネットワークアクセス
• HTML/CSS レンダリング
• Linux
• Drivers / Daemon (MediaServer / RIL etc)

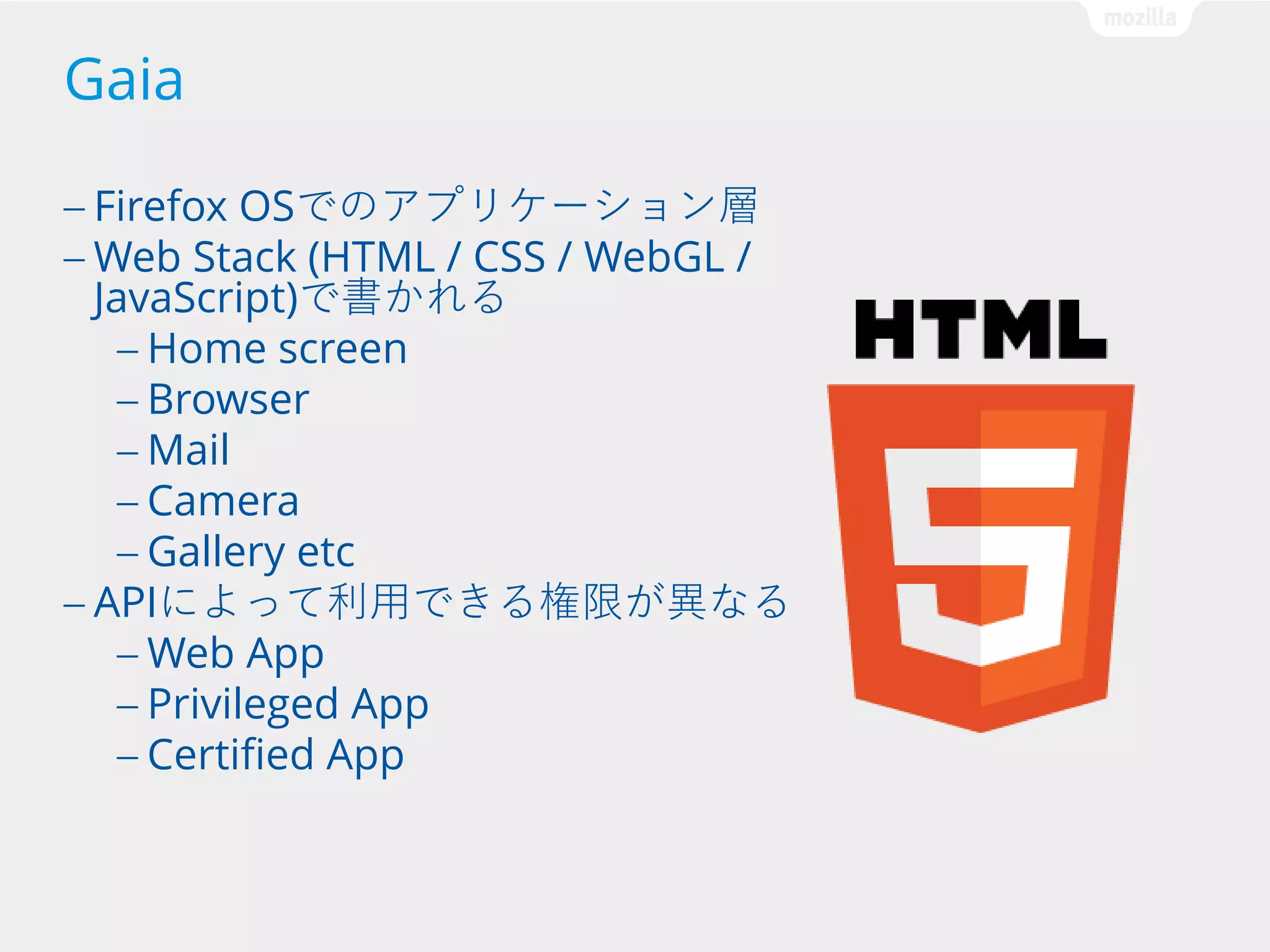

20. Gaia
— Firefox
OSでのアプリケーション層
— Web Stack (HTML / CSS / WebGL /
JavaScript)で書かれる
— Home screen
— Browser
— Mail
— Camera
— Gallery etc
— APIによって利用できる権限が異なる
— Web App
— Privileged App
— Certified App

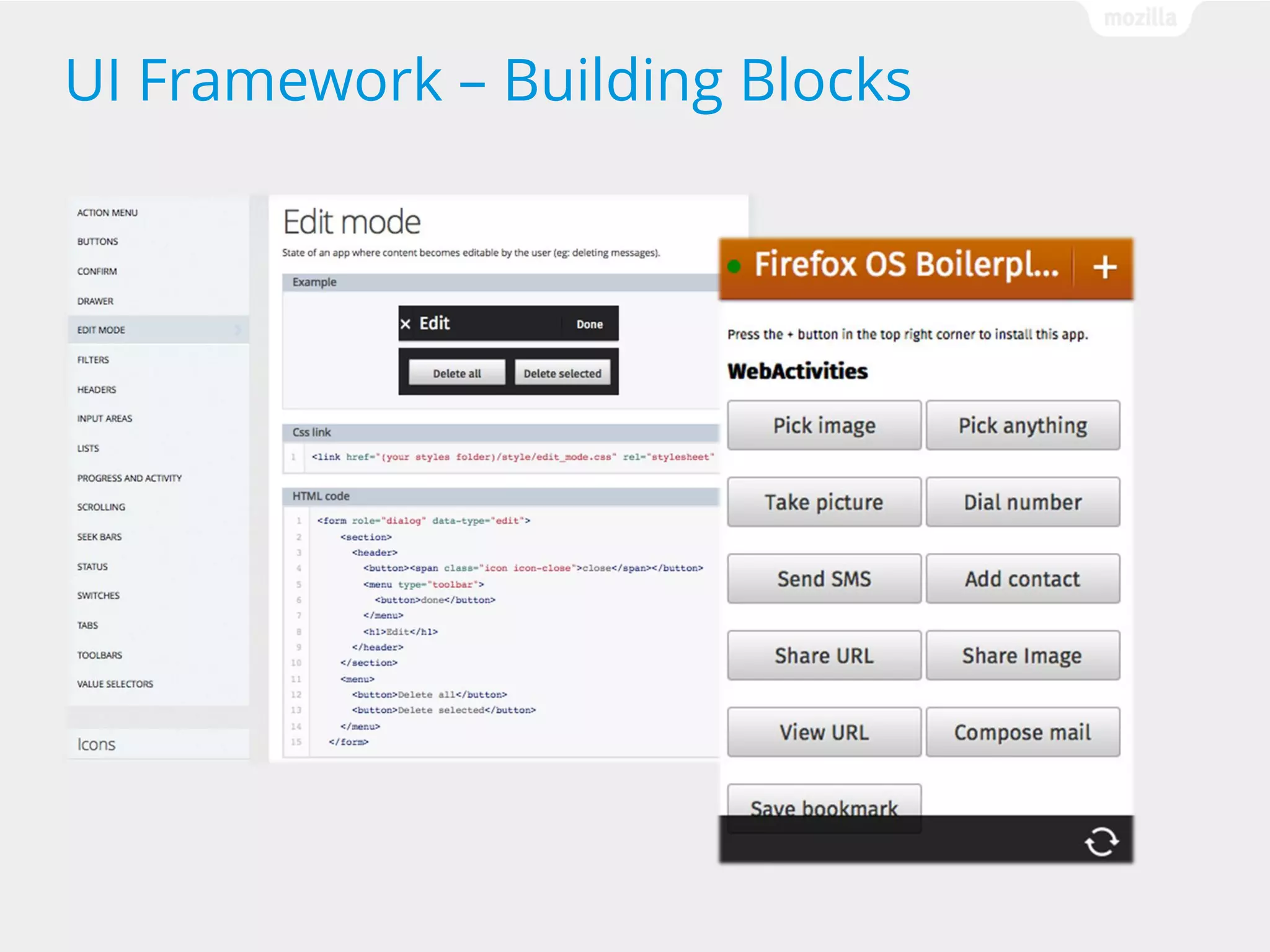

21. UI Framework – Building Blocks

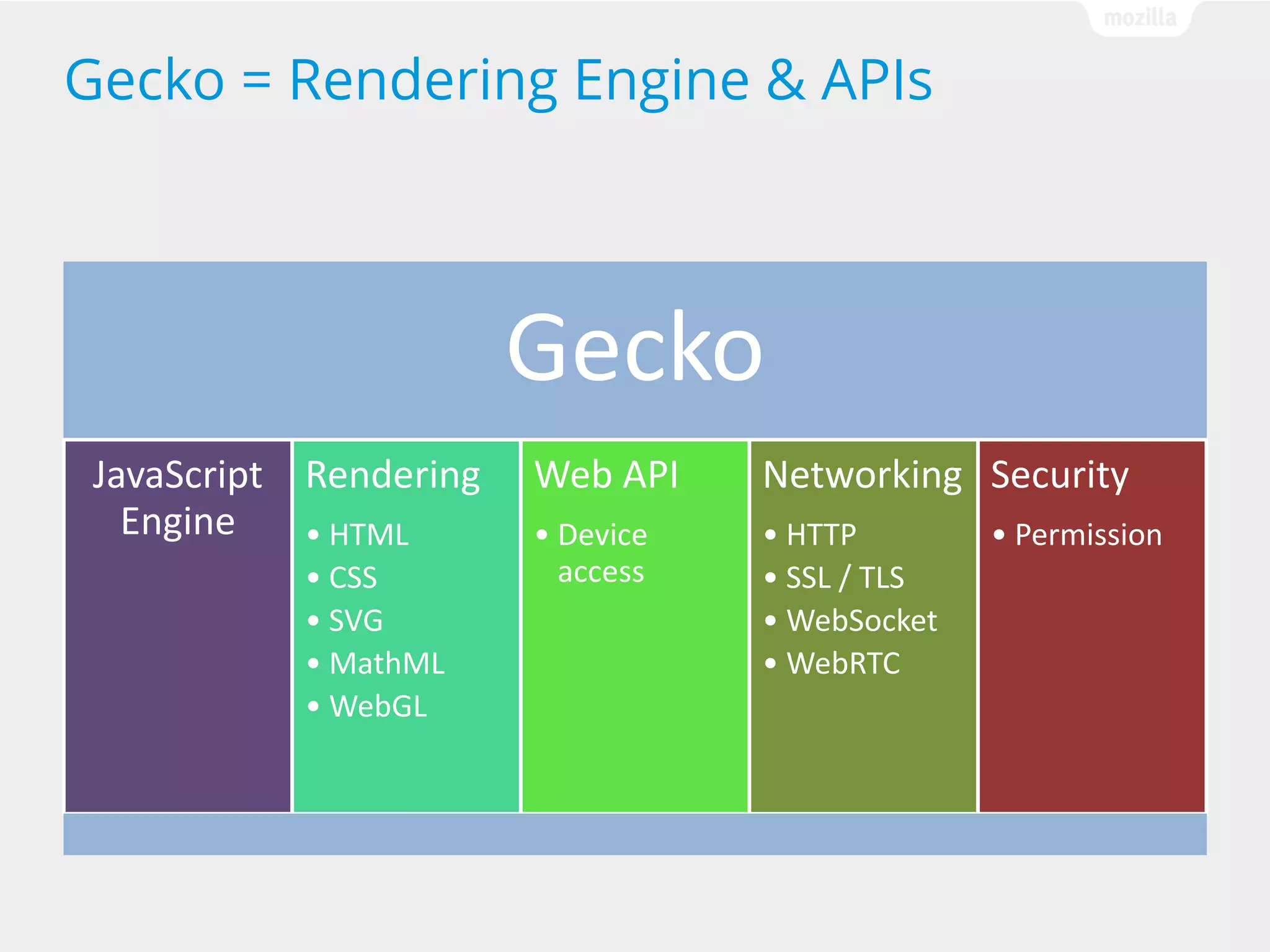

22. Gecko = Rendering Engine & APIs
Gecko
JavaScript Rendering
Engine
• HTML
• CSS
• SVG
• MathML
• WebGL
Web API
Networking Security
• Device
access
• HTTP
• SSL / TLS
• WebSocket
• WebRTC
• Permission

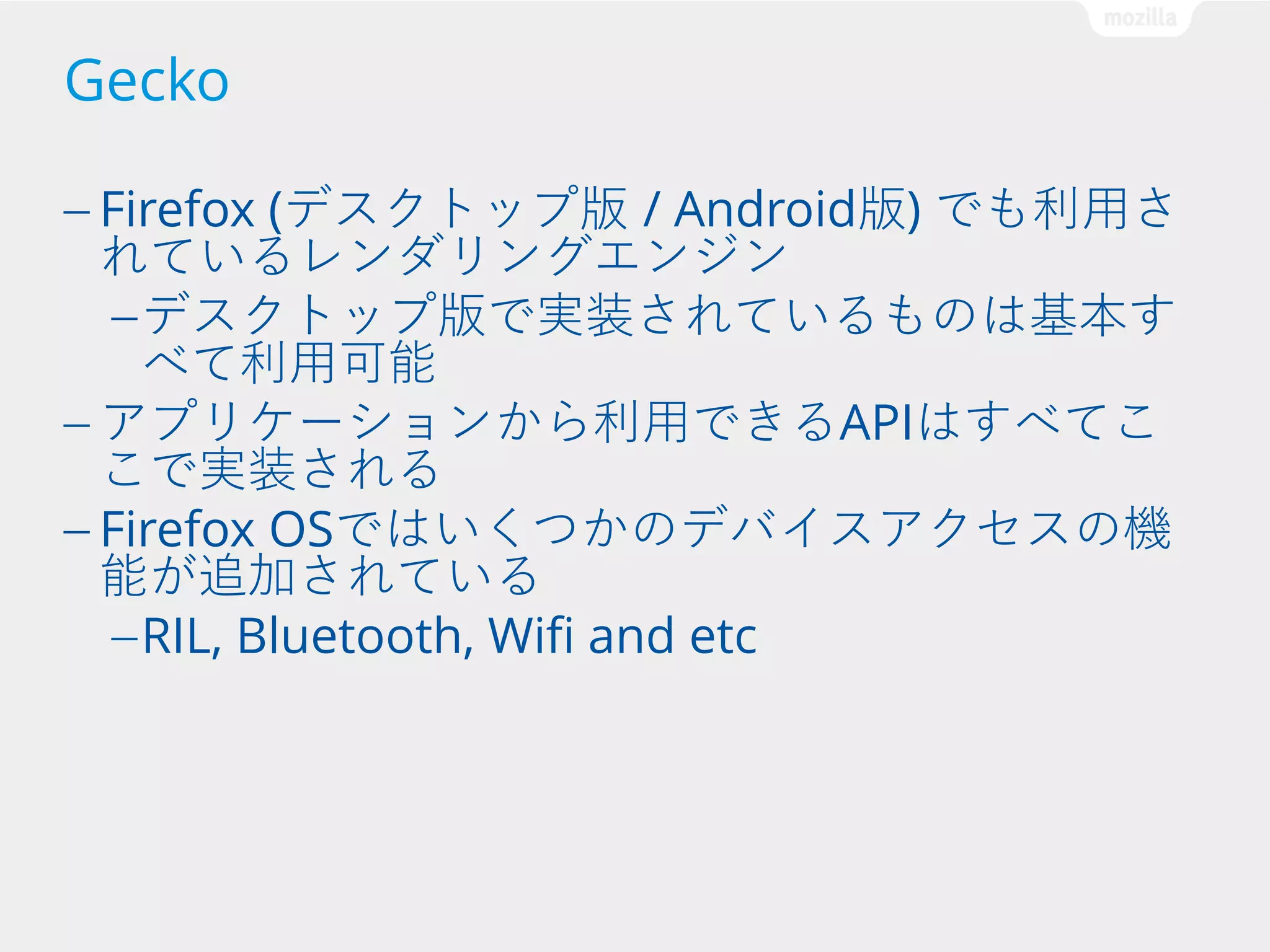

23. Gecko
— Firefox
(デスクトップ版 / Android版) でも利用さ
れているレンダリングエンジン
— デスクトップ版で実装されているものは基本す
べて利用可能
— アプリケーションから利用できるAPIはすべてこ
こで実装される
— Firefox OSではいくつかのデバイスアクセスの機
能が追加されている
— RIL, Bluetooth, Wifi and etc

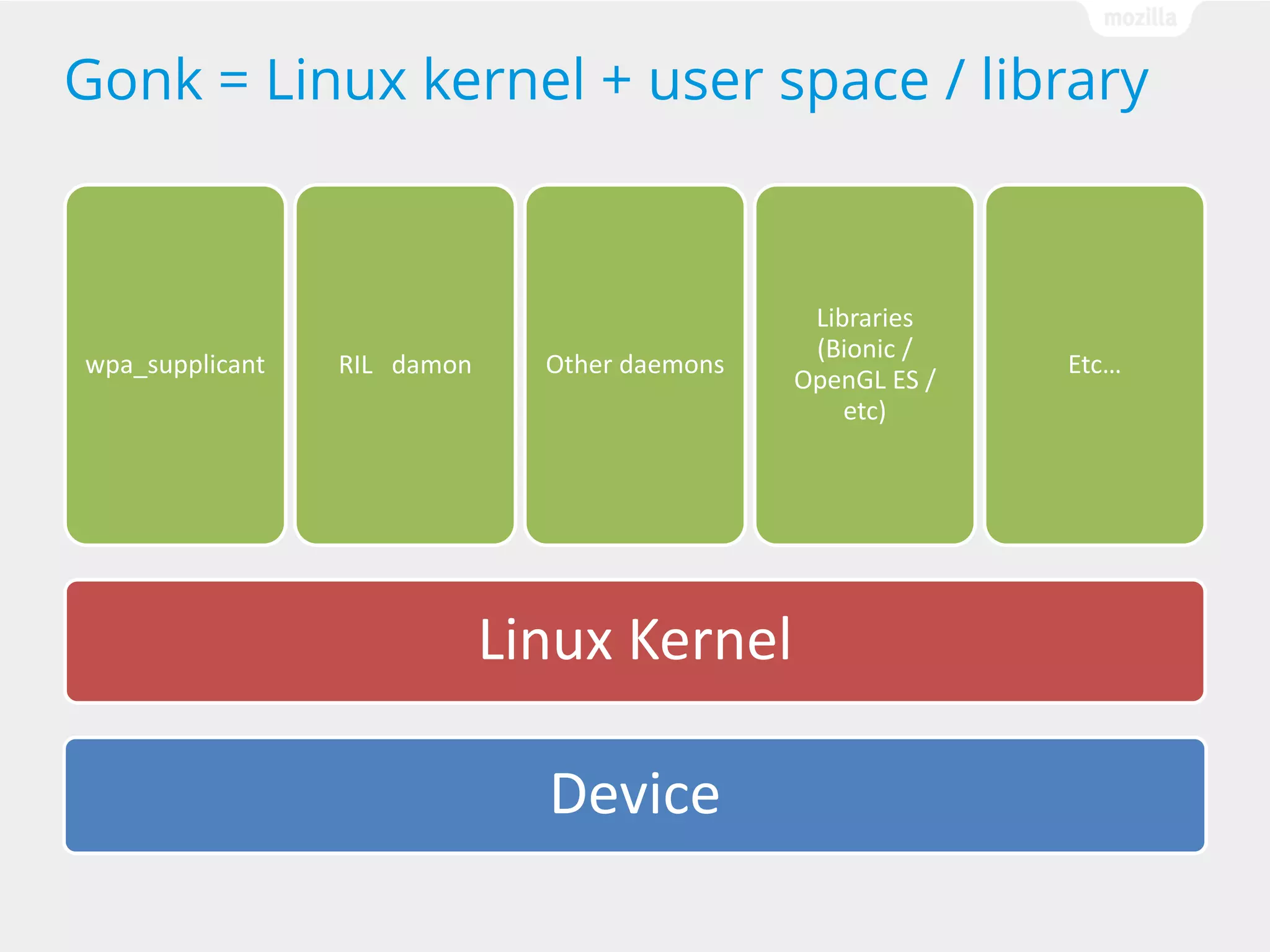

24. Gonk = Linux kernel + user space / library
wpa_supplicant
RIL damon
Other daemons
Linux Kernel
Device
Libraries
(Bionic /
OpenGL ES /
etc)
Etc…

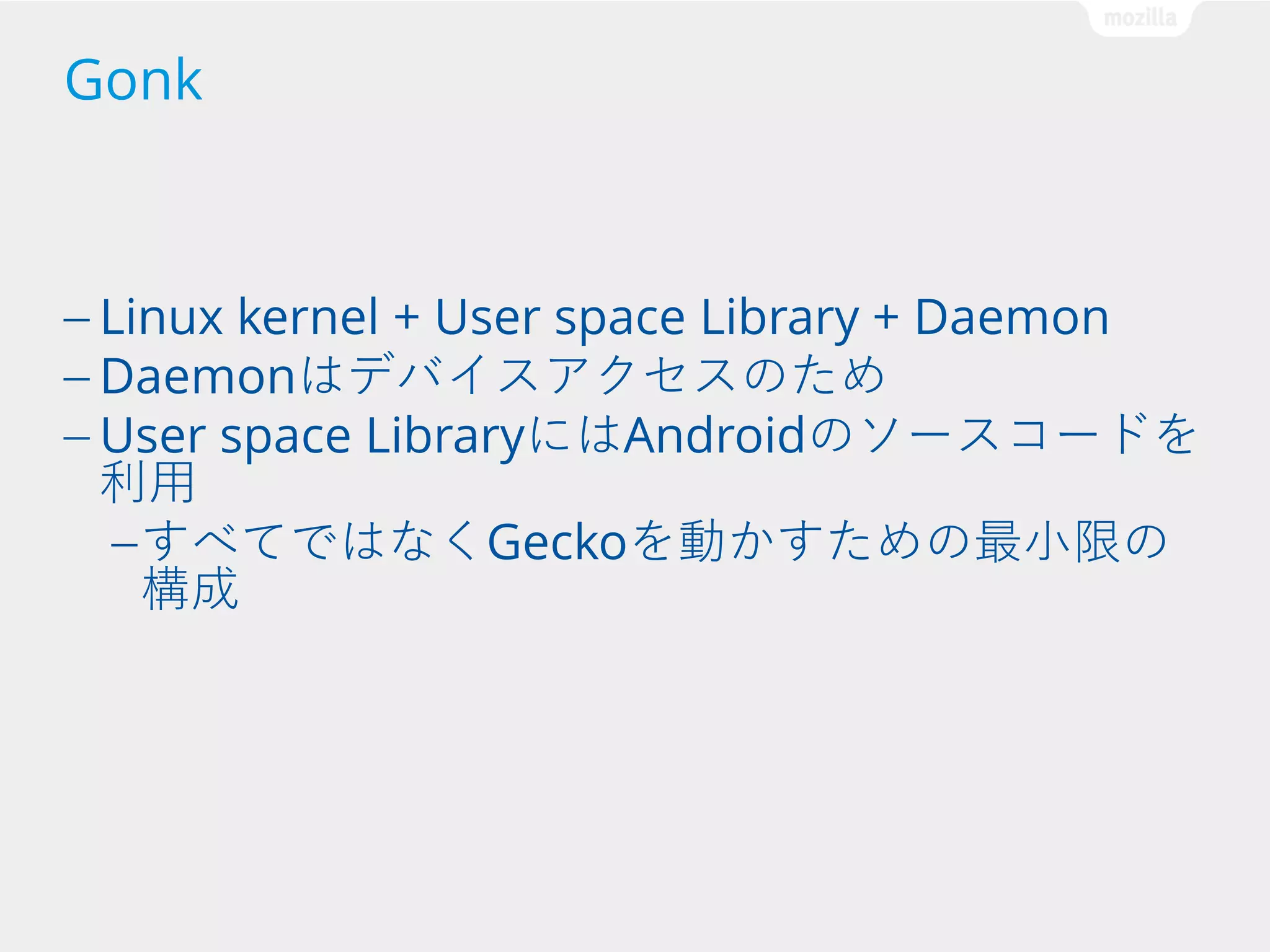

25. Gonk
— Linux kernel + User space Library + Daemon
— Daemonはデバイスアクセスのため
— User space LibraryにはAndroidのソースコードを
利用
— すべてではなくGeckoを動かすための最小限の
構成

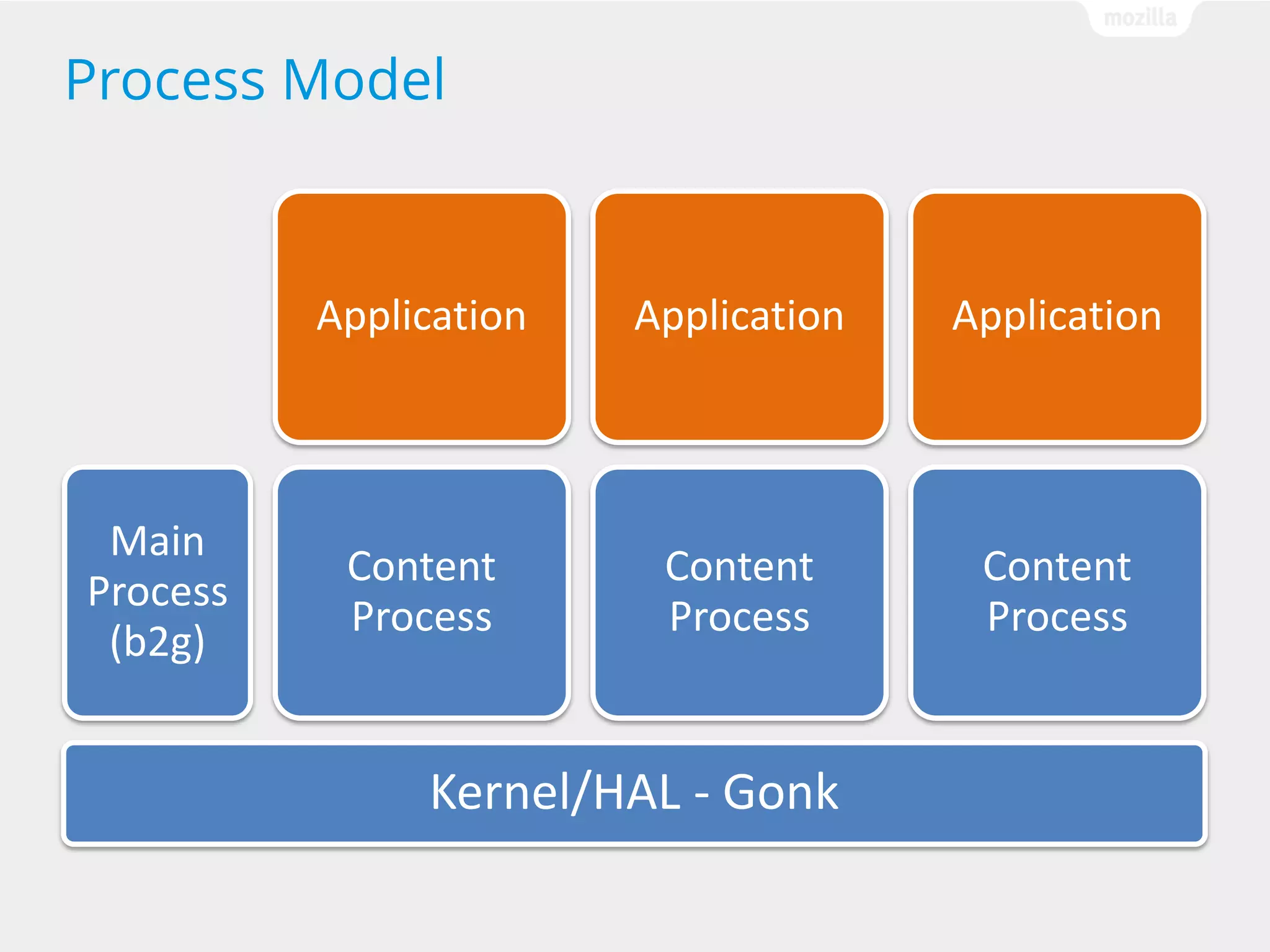

26. Process Model
Application
Main
Process
(b2g)
Application
Application
Content
Process
Content
Process
Content
Process
Kernel/HAL - Gonk

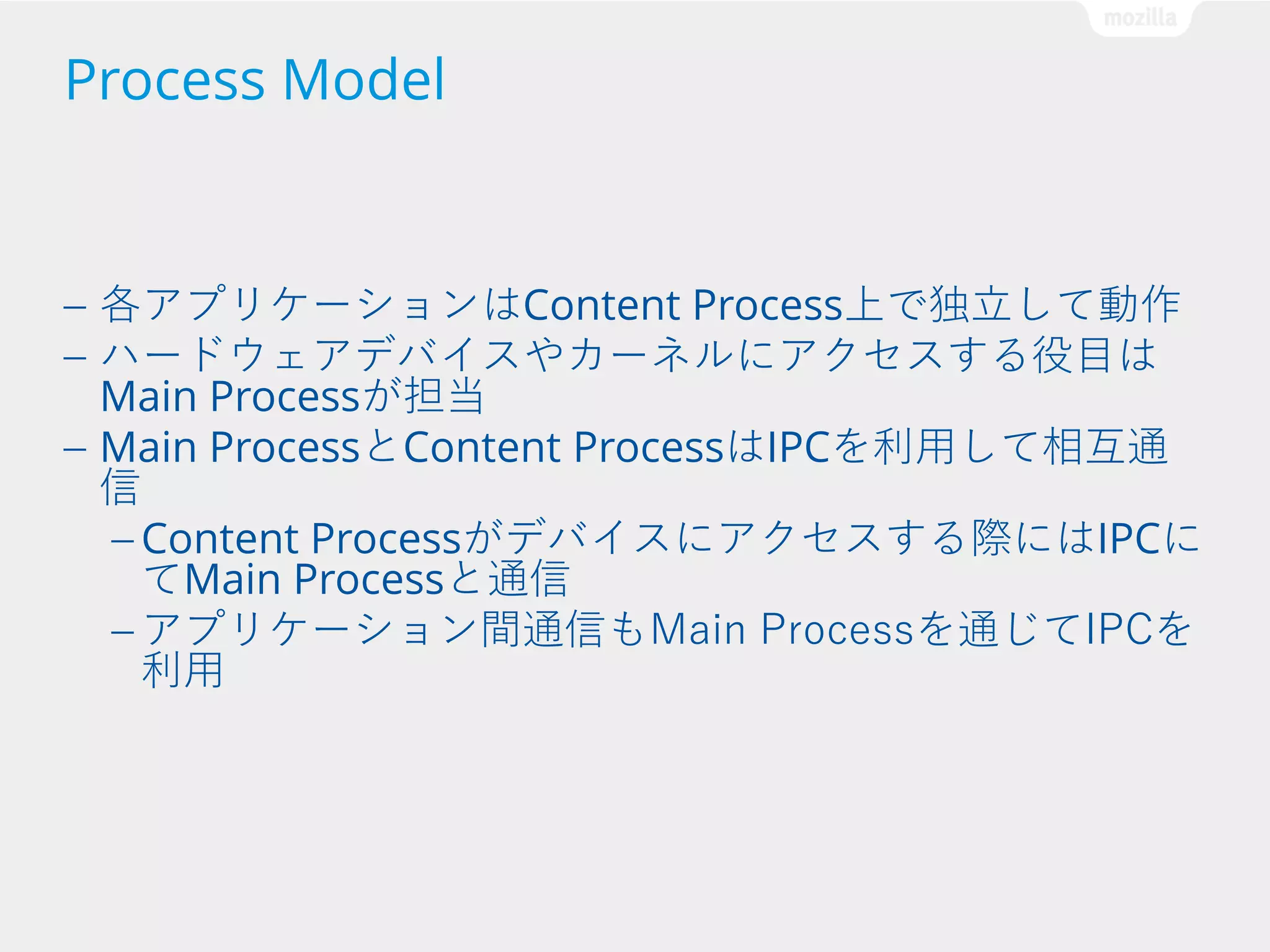

27. Process Model
各アプリケーションはContent Process上で独立して動作
ハードウェアデバイスやカーネルにアクセスする役目は
Main Processが担当
— Main ProcessとContent ProcessはIPCを利用して相互通
信
— Content Processがデバイスにアクセスする際にはIPCに
てMain Processと通信
— アプリケーション間通信もMain Processを通じてIPCを
利用
—
—

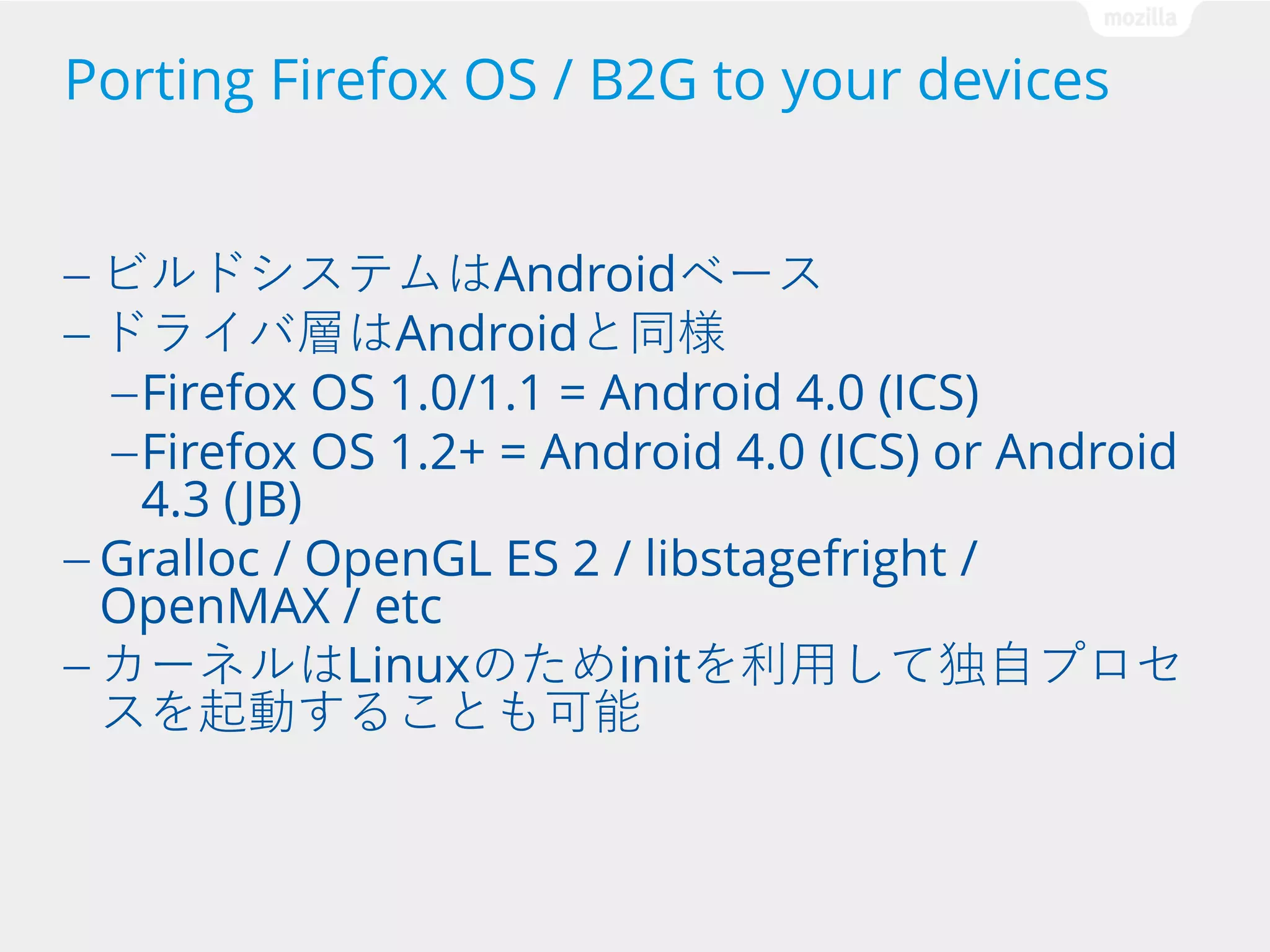

28. Porting Firefox OS / B2G to your devices
— ビルドシステムはAndroidベース
— ドライバ層はAndroidと同様
— Firefox OS 1.0/1.1 = Android 4.0 (ICS)
— Firefox OS 1.2+ = Android 4.0 (ICS) or
Android
4.3 (JB)
— Gralloc / OpenGL ES 2 / libstagefright /
OpenMAX / etc
— カーネルはLinuxのためinitを利用して独自プロセ
スを起動することも可能

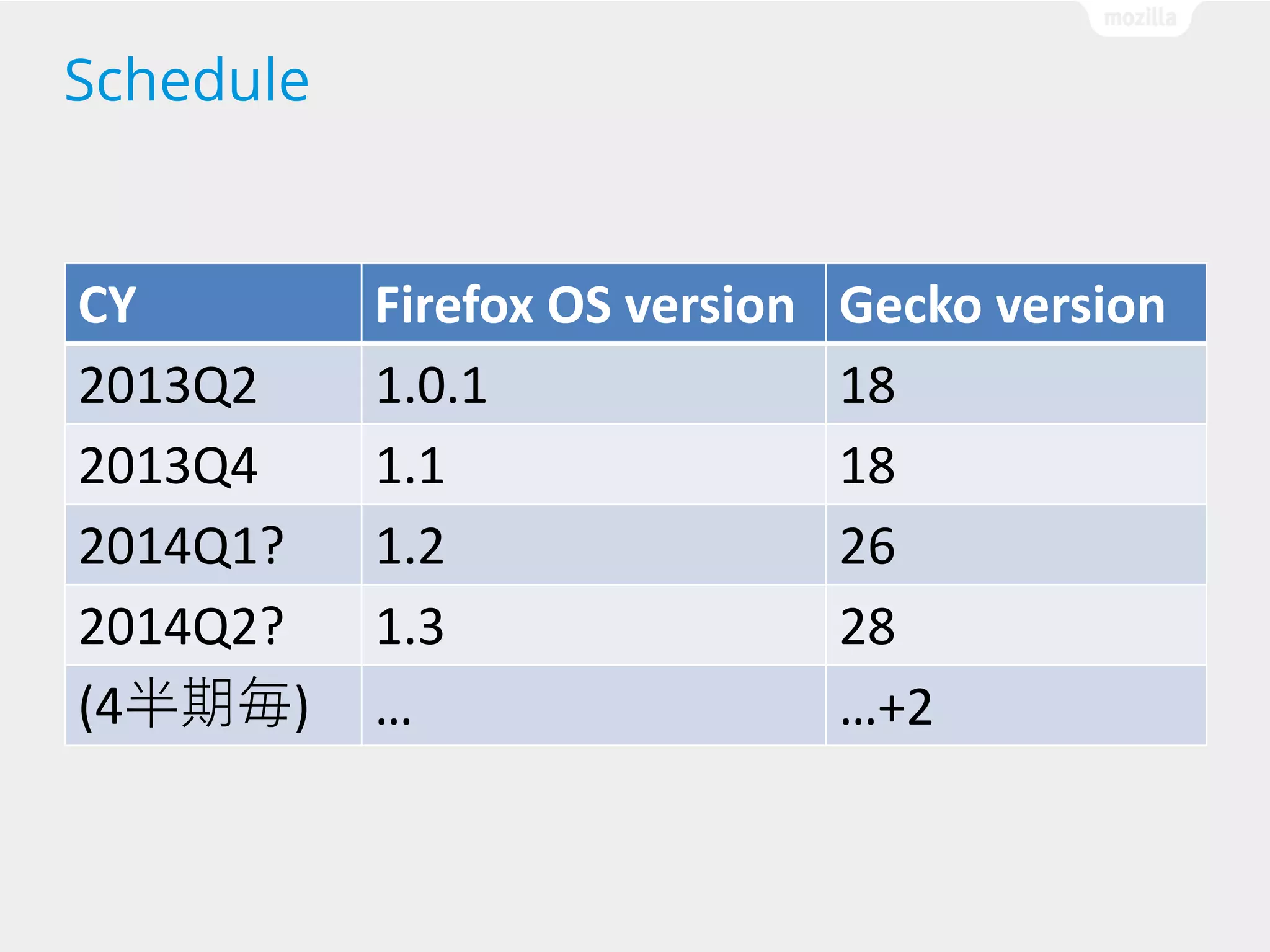

29. Schedule
CY
2013Q2
2013Q4
2014Q1?
2014Q2?
(4半期毎)
Firefox OS version
1.0.1
1.1
1.2
1.3
…
Gecko version
18
18
26
28
…+2

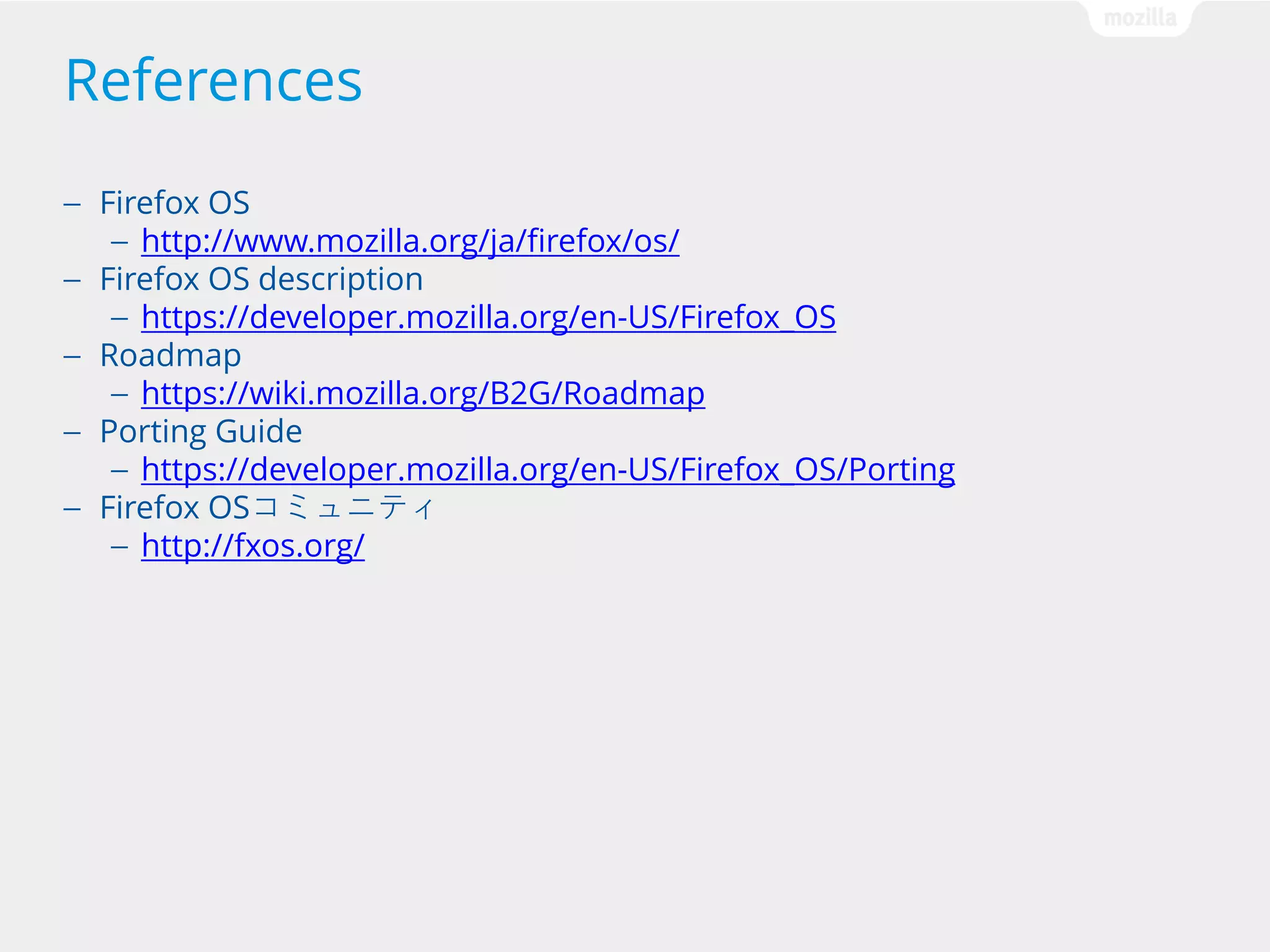

30. References
Firefox OS
— http://www.mozilla.org/ja/firefox/os/
— Firefox OS description
— https://developer.mozilla.org/en-US/Firefox_OS
— Roadmap
— https://wiki.mozilla.org/B2G/Roadmap
— Porting Guide
— https://developer.mozilla.org/en-US/Firefox_OS/Porting
— Firefox OSコミュニティ
— http://fxos.org/
—

31. Thank you
