本文档对 Linux 的 TCP/IP 协议栈进行了详细分析，介绍了各个层次的结构及其对应的文件，包括 BSD socket 层、inet socket 层、IP 层和硬件接口层。文档详细阐述了数据发送的流程和各个函数的工作机制，尤其是 socket 的创建与数据发送的具体过程。最后，还介绍了如何通过 synchronisation 机制保护数据的并发访问。

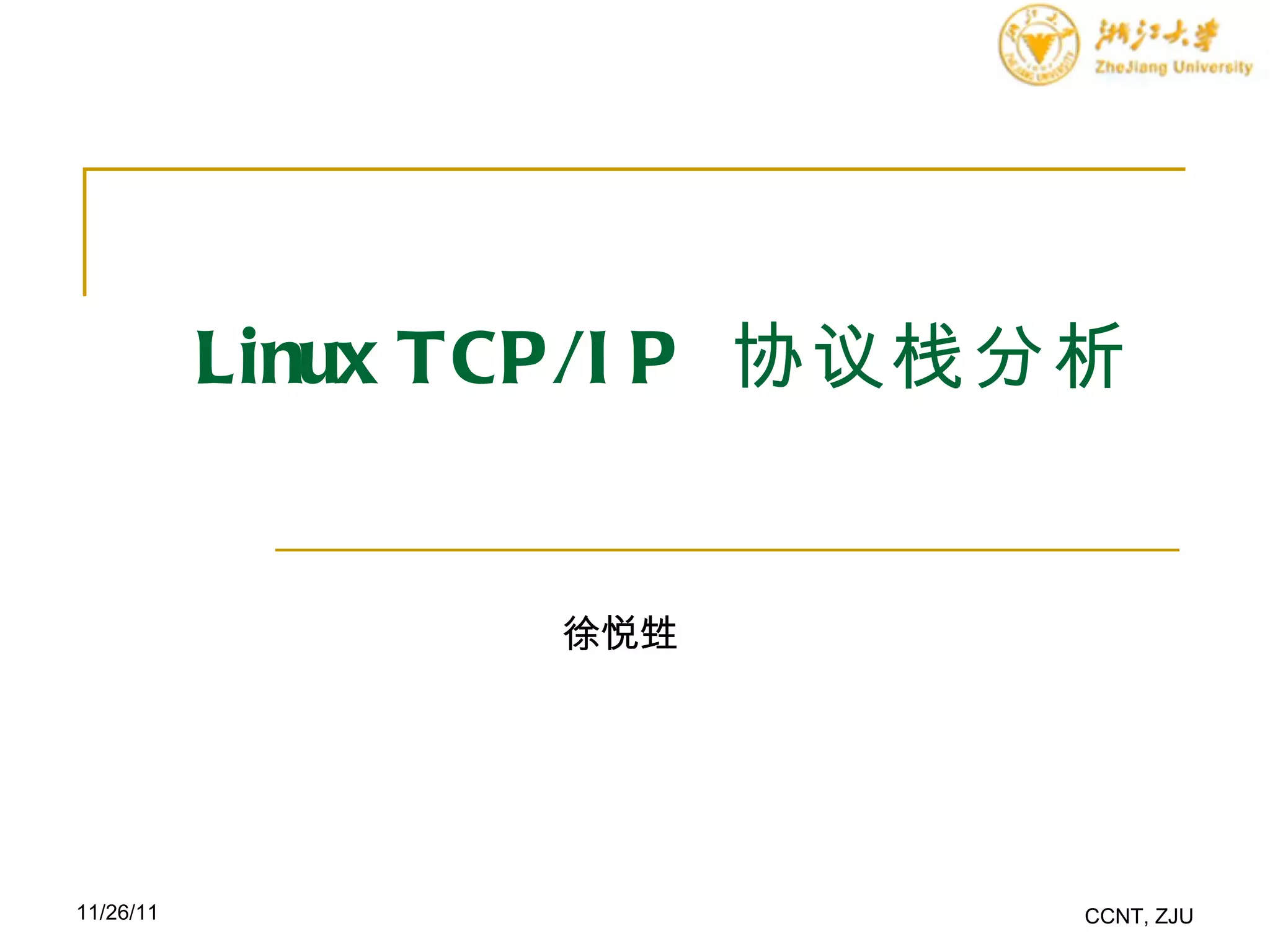

1. Linux TCP/IP 协议栈分析 徐悦甡 CCNT, ZJU 11/26/11

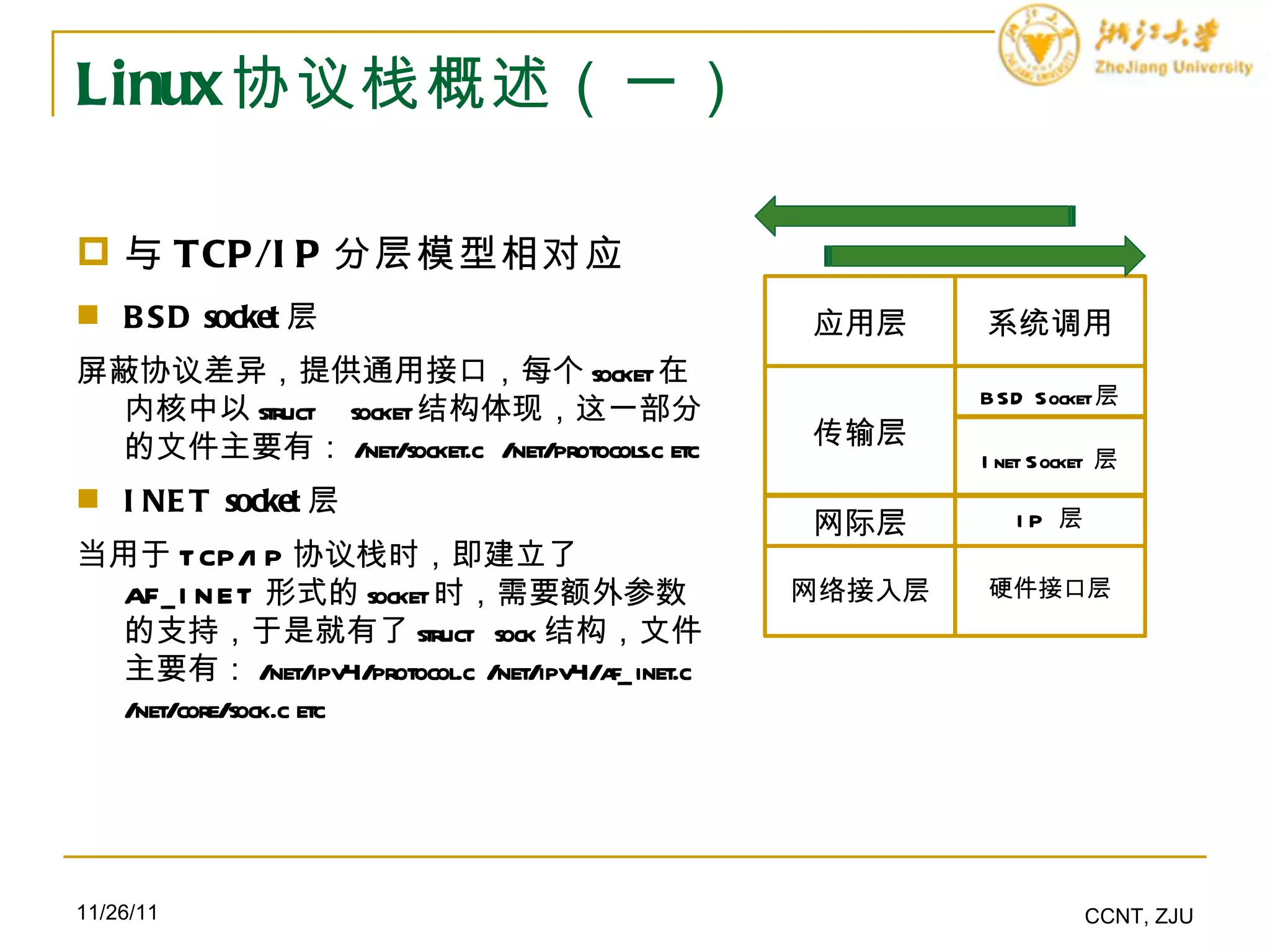

2. Linux 协议栈概述（一） 与 TCP/IP 分层模型相对应 BSD socket 层 屏蔽协议差异，提供通用接口，每个 socket 在内核中以 struct socket 结构体现，这一部分的文件主要有： /net/socket.c /net/protocols.c etc INET socket 层 当用于 TCP/IP 协议栈时，即建立了 AF_INET 形式的 socket 时，需要额外参数的支持，于是就有了 struct sock 结构，文件主要有： /net/ipv4/protocol.c /net/ipv4/af_inet.c /net/core/sock.c etc 11/26/11 CCNT, ZJU 应用层 传输层 网际层 网络接入层 系统调用 BSD Socket 层 Inet Socket 层 IP 层 硬件接口层

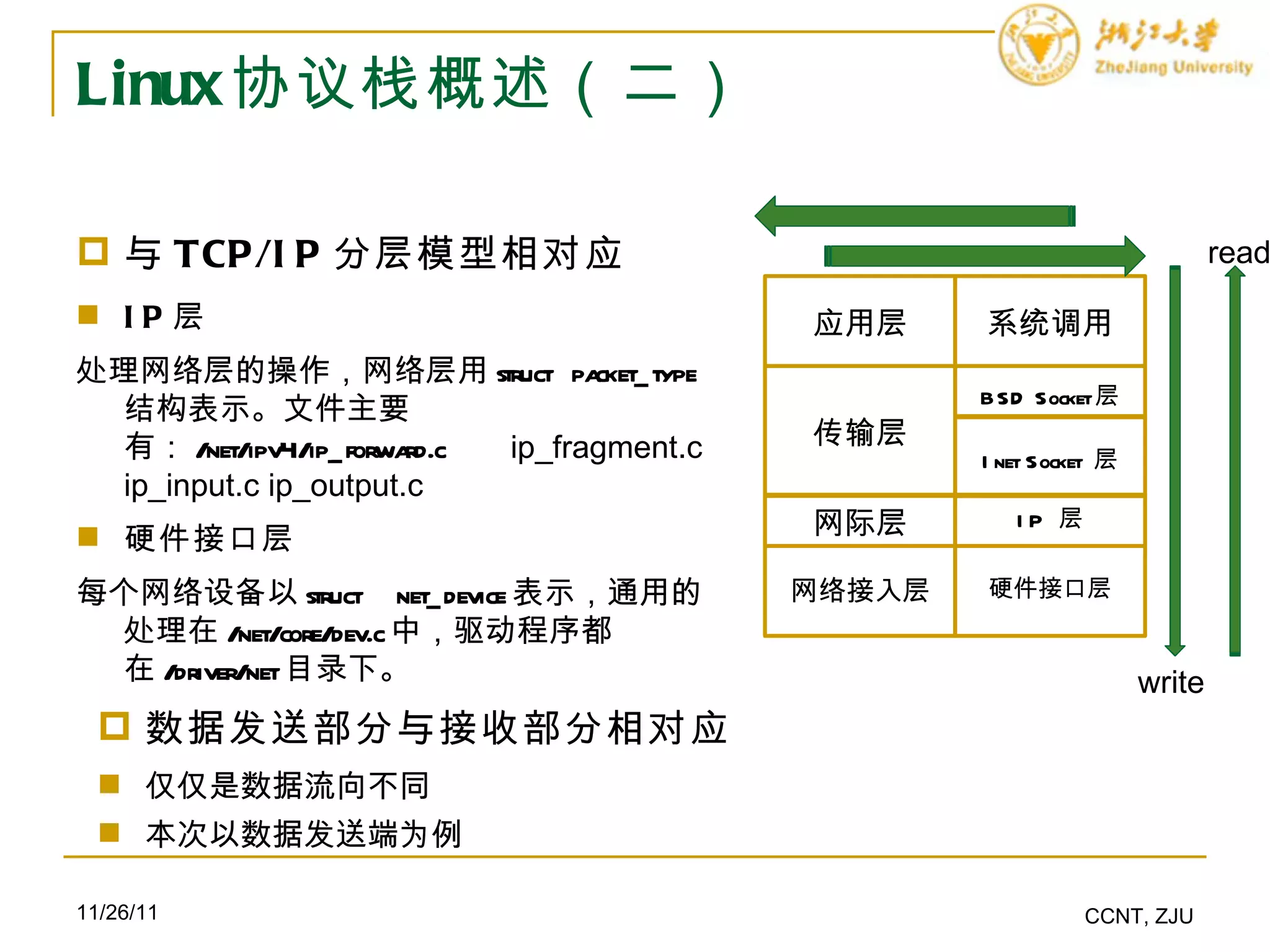

3. Linux 协议栈概述（二） 与 TCP/IP 分层模型相对应 IP 层 处理网络层的操作，网络层用 struct packet_type 结构表示。文件主要有： /net/ipv4/ip_forward.c ip_fragment.c ip_input.c ip_output.c 硬件接口层 每个网络设备以 struct net_device 表示，通用的处理在 /net/core/dev.c 中，驱动程序都在 /driver/net 目录下。 11/26/11 CCNT, ZJU 数据发送部分与接收部分相对应 仅仅是数据流向不同 本次以数据发送端为例 应用层 传输层 网际层 网络接入层 系统调用 BSD Socket 层 Inet Socket 层 IP 层 硬件接口层 write read

4. Linux 中数据发送总流程 11/26/11 CCNT, ZJU write sendto send sys_write sys_send sock_create sys_sendto sock_sendmsg inet_sendmsg tcp_sendmsg tcp_send_skb tcp_transmit_skb ip_queue_xmit ip_queue_xmit2 ip_output ip_finish_output ip_finish_output2 dev_queue_xmit dev_hard_start_xmit 应用层 BSD Socket 层 Inet Socket 层 IP 层 硬件接口层 /net/ipv4; /net/core

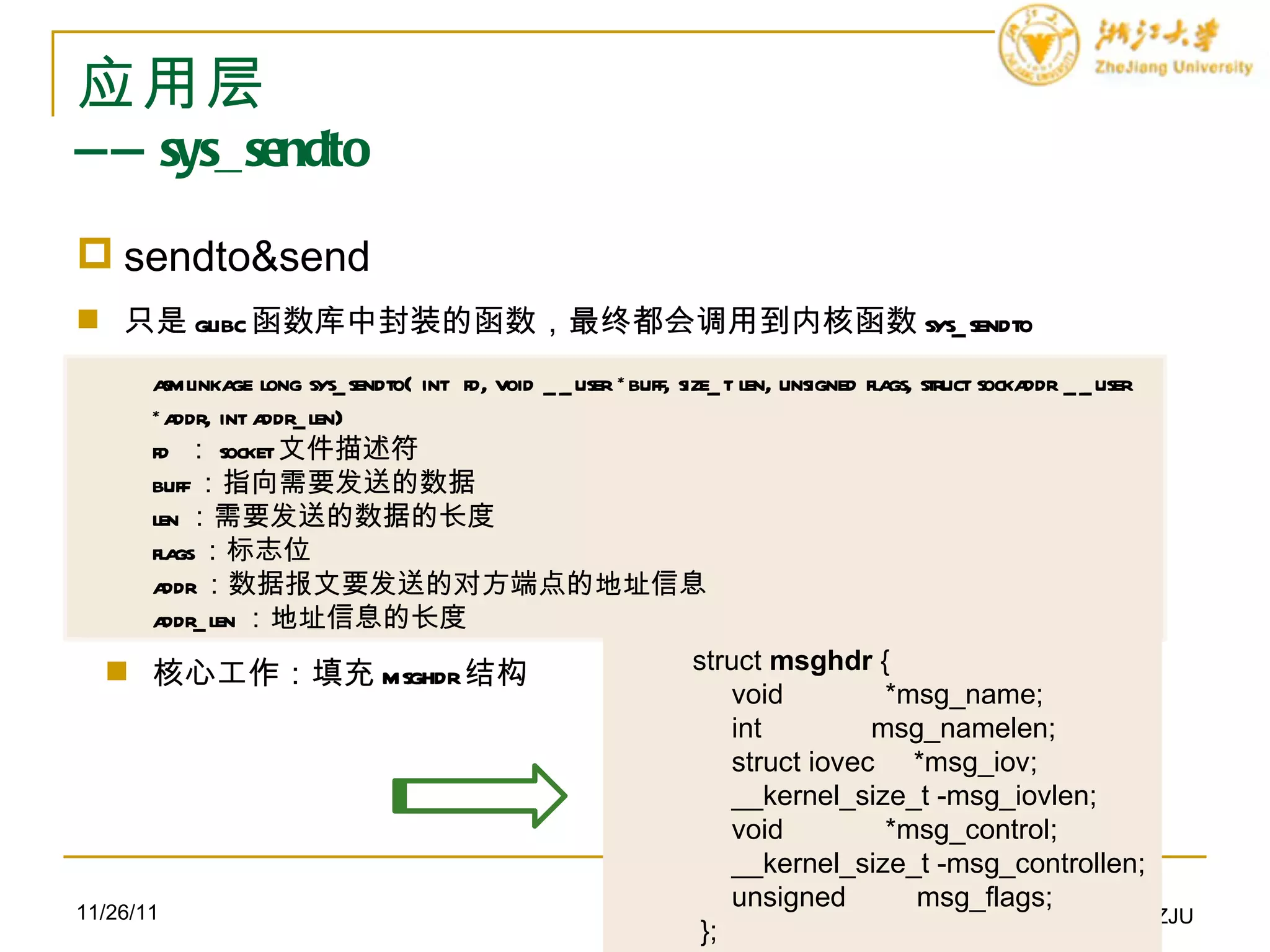

5. 应用层 —— sys_sendto sendto&send 只是 glibc 函数库中封装的函数，最终都会调用到内核函数 sys_sendto 11/26/11 CCNT, ZJU asmlinkage long sys_sendto( int fd, void __user *buff, size_t len, unsigned flags, struct sockaddr __user *addr, int addr_len) fd ： socket 文件描述符 buff ：指向需要发送的数据 len ：需要发送的数据的长度 flags ：标志位 addr ：数据报文要发送的对方端点的地址信息 addr_len ：地址信息的长度 核心工作：填充 msghdr 结构 struct msghdr { void *msg_name; int msg_namelen; struct iovec *msg_iov; __kernel_size_t -msg_iovlen; void *msg_control; __kernel_size_t -msg_controllen; unsigned msg_flags; };

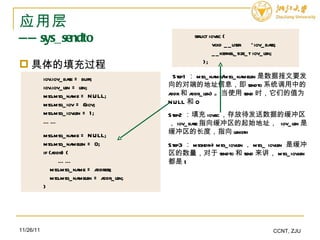

6. 应用层 —— sys_sendto 具体的填充过程 11/26/11 CCNT, ZJU iov.iov_base = buff; iov.iov_len = len; msg.msg_name = NULL; msg.msg_iov = &iov; msg.msg_iovlen = 1; …… msg.msg_name = NULL; msg.msg_namelen = 0; if (addr) { …… msg.msg_name = address; msg.msg_namelen = addr_len; } Step1 ： msg_name/msg_namelen 是数据报文要发向的对端的地址信息，即 sendto 系统调用中的 addr 和 addr_len) 。当使用 send 时，它们的值为 NULL 和 0 Step2 ：填充 iovec ，存放待发送数据的缓冲区， iov_base 指向缓冲区的起始地址， iov_len 是缓冲区的长度，指向 length Step3 ： msghdr->msg_iovlen ， msg_ iovlen 是缓冲区的数量，对于 sendto 和 send 来讲， msg_iovlen 都是 1 struct iovec { void __user *iov_base; __kernel_size_t iov_len; };

7. BSD Socket 层（一） —— sock_create sock_create/__sock_create 原型： int sock_create(int family, int type, int protocol, struct socket ) 实例： sock_create(AF_INET, SOCK_DGRAM, IPPROTO_IP, &sock ) int sock_create(int family, int type, int protocol, struct socket **res) { return __sock_create(current -> nsproxy ->net_ns , family , type , protocol , res , 0 ); } ： 真正的工作由 __sock_create 来做 current 是指向当前 task 的指针， task 的类型为 struct task_struct nsproxy 是它的一个成员变量，是 task 的命名空间指针 11/26/11 CCNT, ZJU struct nsproxy { struct uts_namespace *uts_ns; struct ipc_namespace *ipc_ns; struct mnt_namespace *mnt_ns; struct pid_namespace *pid_ns; struct net *net_ns; };

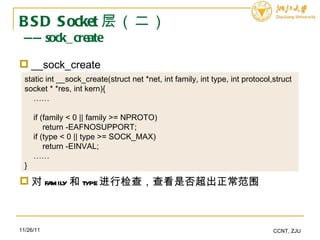

8. BSD Socket 层（二） —— sock_create __sock_create 11/26/11 CCNT, ZJU static int __sock_create(struct net *net, int family, int type, int protocol,struct socket * *res, int kern){ …… if (family < 0 || family >= NPROTO) return -EAFNOSUPPORT; if (type < 0 || type >= SOCK_MAX) return -EINVAL; …… } 对 family 和 type 进行检查，查看是否超出正常范围

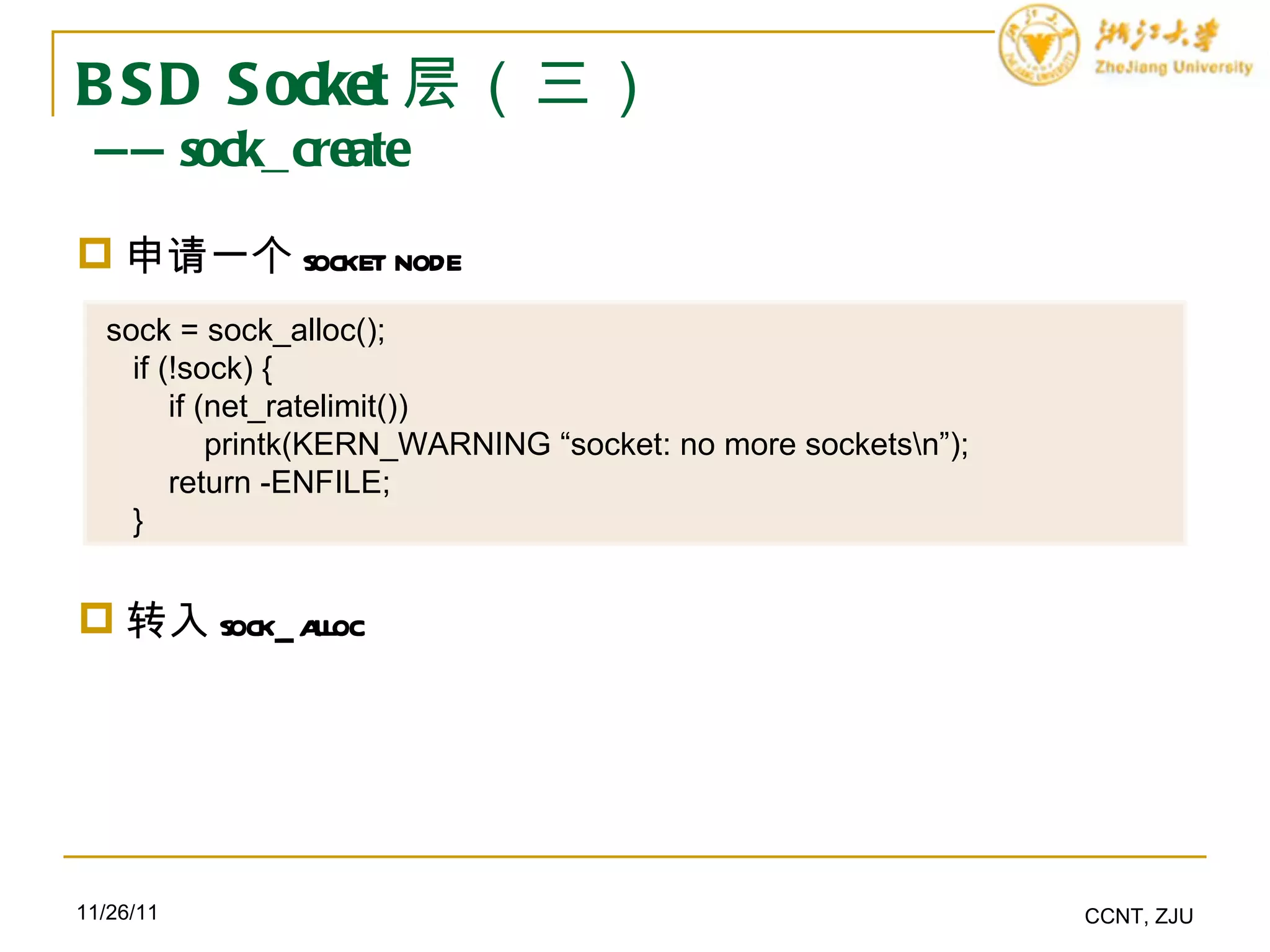

9. BSD Socket 层（三） —— sock_create 申请一个 socket node 11/26/11 CCNT, ZJU sock = sock_alloc(); if (!sock) { if (net_ratelimit()) printk(KERN_WARNING “socket: no more sockets\n”); return -ENFILE; } 转入 sock_alloc

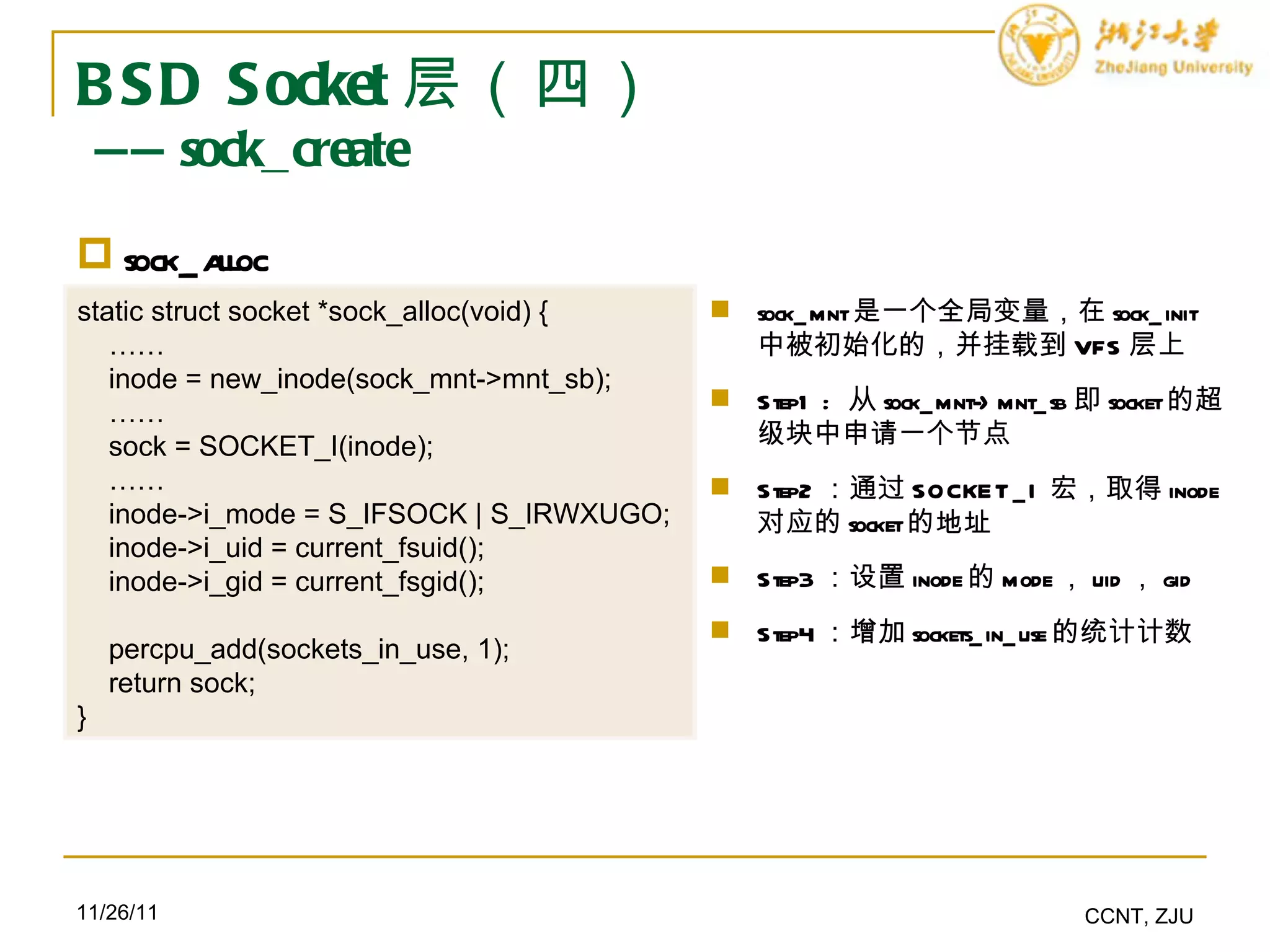

10. BSD Socket 层（四） —— sock_create sock_alloc 11/26/11 CCNT, ZJU static struct socket *sock_alloc(void) { …… inode = new_inode(sock_mnt->mnt_sb); …… sock = SOCKET_I(inode); …… inode->i_mode = S_IFSOCK | S_IRWXUGO; inode->i_uid = current_fsuid(); inode->i_gid = current_fsgid(); percpu_add(sockets_in_use, 1); return sock; } sock_mnt 是一个全局变量，在 sock_init 中被初始化的，并挂载到 VFS 层上 Step1 : 从 sock_mnt->mnt_sb 即 socket 的超级块中申请一个节点 Step2 ：通过 SOCKET_I 宏，取得 inode 对应的 socket 的地址 Step3 ：设置 inode 的 mode ， uid ， gid Step4 ：增加 sockets_in_use 的统计计数

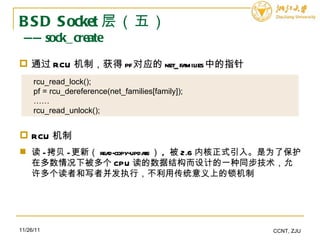

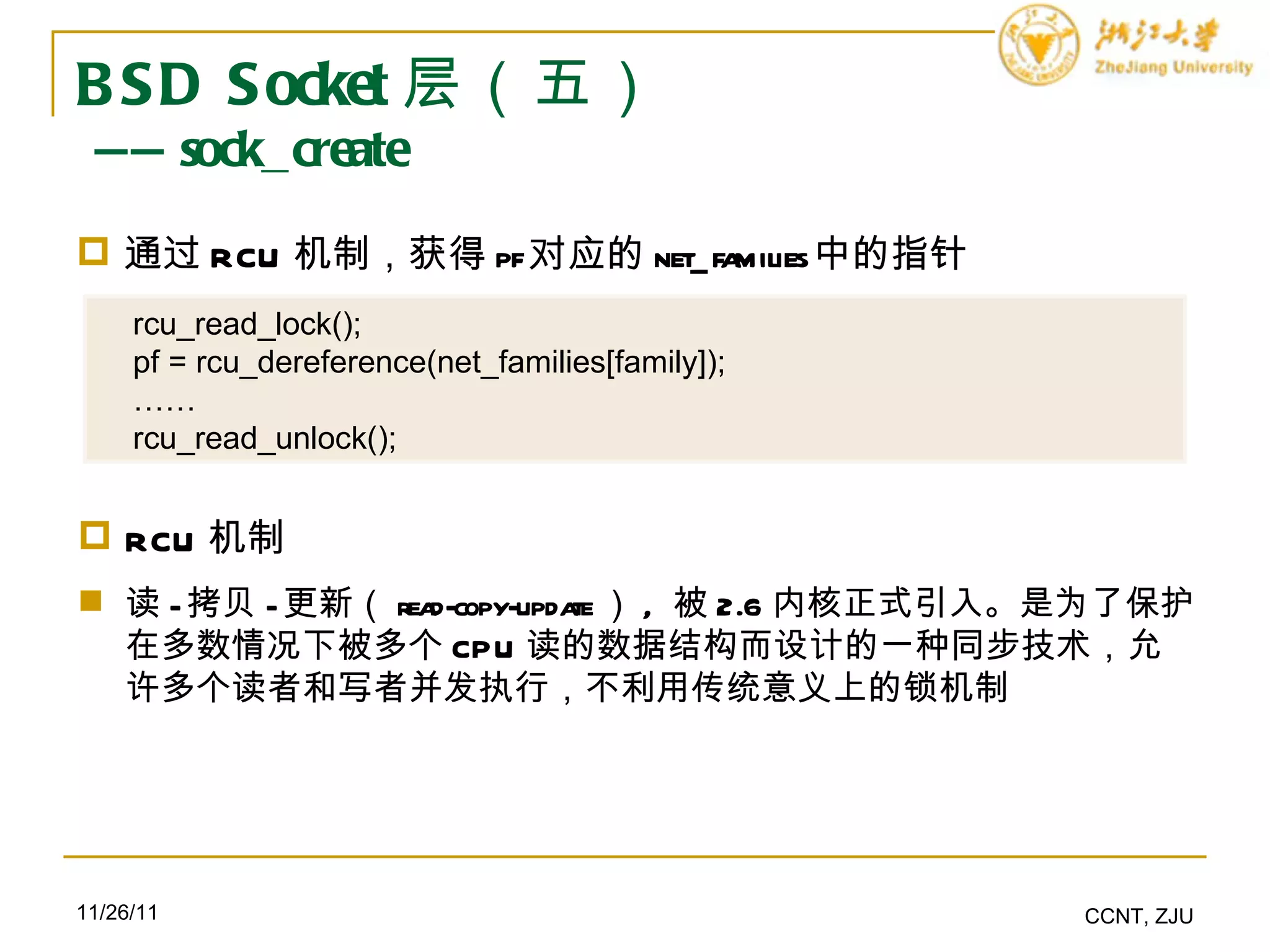

11. BSD Socket 层（五） —— sock_create 通过 RCU 机制，获得 pf 对应的 net_families 中的指针 11/26/11 CCNT, ZJU rcu_read_lock(); pf = rcu_dereference(net_families[family]); …… rcu_read_unlock(); RCU 机制 读 - 拷贝 - 更新（ read-copy-update ） , 被 2.6 内核正式引入。是为了保护在多数情况下被多个 CPU 读的数据结构而设计的一种同步技术，允许多个读者和写者并发执行，不利用传统意义上的锁机制

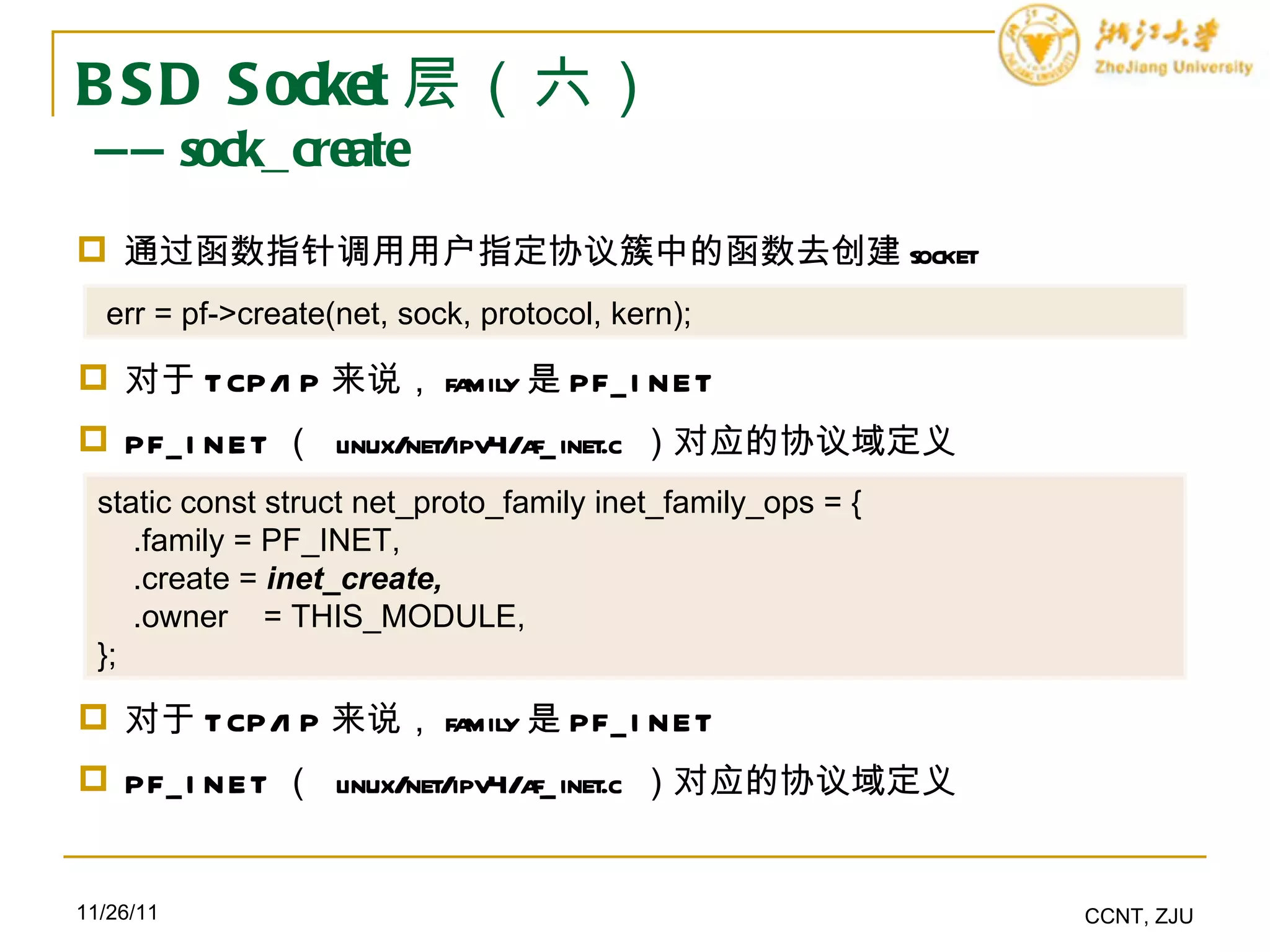

12. BSD Socket 层（六） —— sock_create 通过函数指针调用用户指定协议簇中的函数去创建 socket 11/26/11 CCNT, ZJU err = pf->create(net, sock, protocol, kern); 对于 TCP/IP 来说， family 是 PF_INET PF_INET （ linux/net/ipv4/af_inet.c ）对应的协议域定义 static const struct net_proto_family inet_family_ops = { .family = PF_INET, .create = inet_create, .owner = THIS_MODULE, }; 对于 TCP/IP 来说， family 是 PF_INET PF_INET （ linux/net/ipv4/af_inet.c ）对应的协议域定义

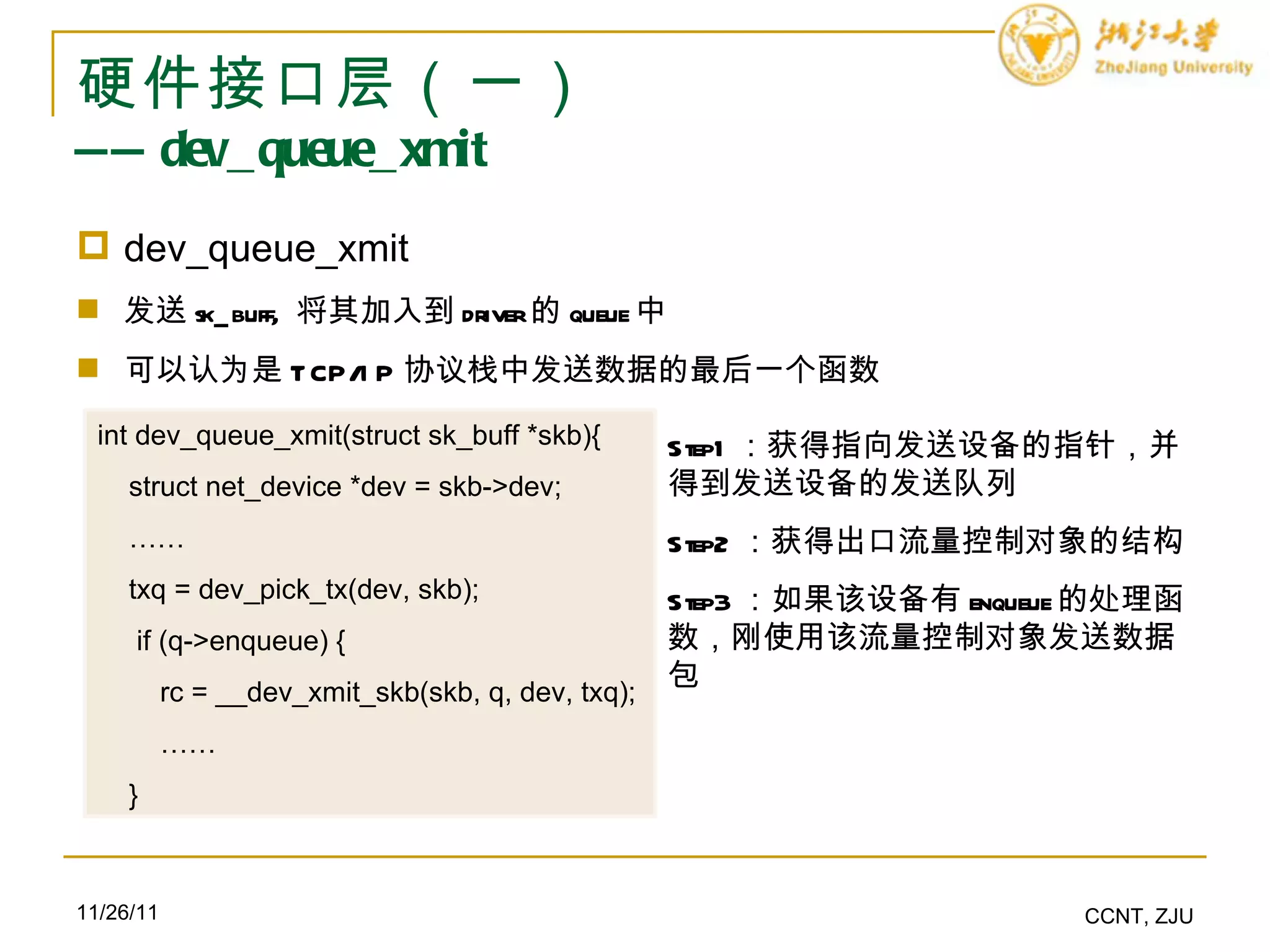

13. 硬件接口层（一） —— dev_queue_xmit dev_queue_xmit 发送 sk_buff, 将其加入到 driver 的 queue 中 可以认为是 TCP/IP 协议栈中发送数据的最后一个函数 11/26/11 CCNT, ZJU int dev_queue_xmit(struct sk_buff *skb){ struct net_device *dev = skb->dev; …… txq = dev_pick_tx(dev, skb); if (q->enqueue) { rc = __dev_xmit_skb(skb, q, dev, txq); …… } Step1 ：获得指向发送设备的指针，并得到发送设备的发送队列 Step2 ：获得出口流量控制对象的结构 Step3 ：如果该设备有 enqueue 的处理函数，刚使用该流量控制对象发送数据包

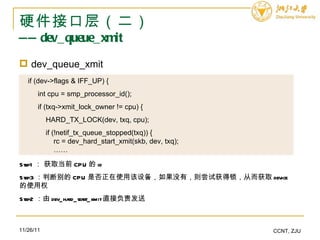

14. 硬件接口层（二） —— dev_queue_xmit dev_queue_xmit 11/26/11 CCNT, ZJU if (dev->flags & IFF_UP) { int cpu = smp_processor_id(); if (txq->xmit_lock_owner != cpu) { HARD_TX_LOCK(dev, txq, cpu); if (!netif_tx_queue_stopped(txq)) { rc = dev_hard_start_xmit(skb, dev, txq); …… Step1 ： 获取当前 CPU 的 id Step3 ：判断别的 CPU 是否正在使用该设备，如果没有，则尝试获得锁，从而获取 device 的使用权 Step2 ：由 dev_hard_start_xmit 直接负责发送

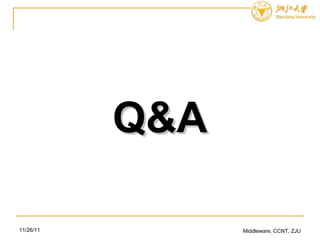

15. Q&A 11/26/11 Middleware, CCNT, ZJU
