1. Ponti Harianto, S.Kom

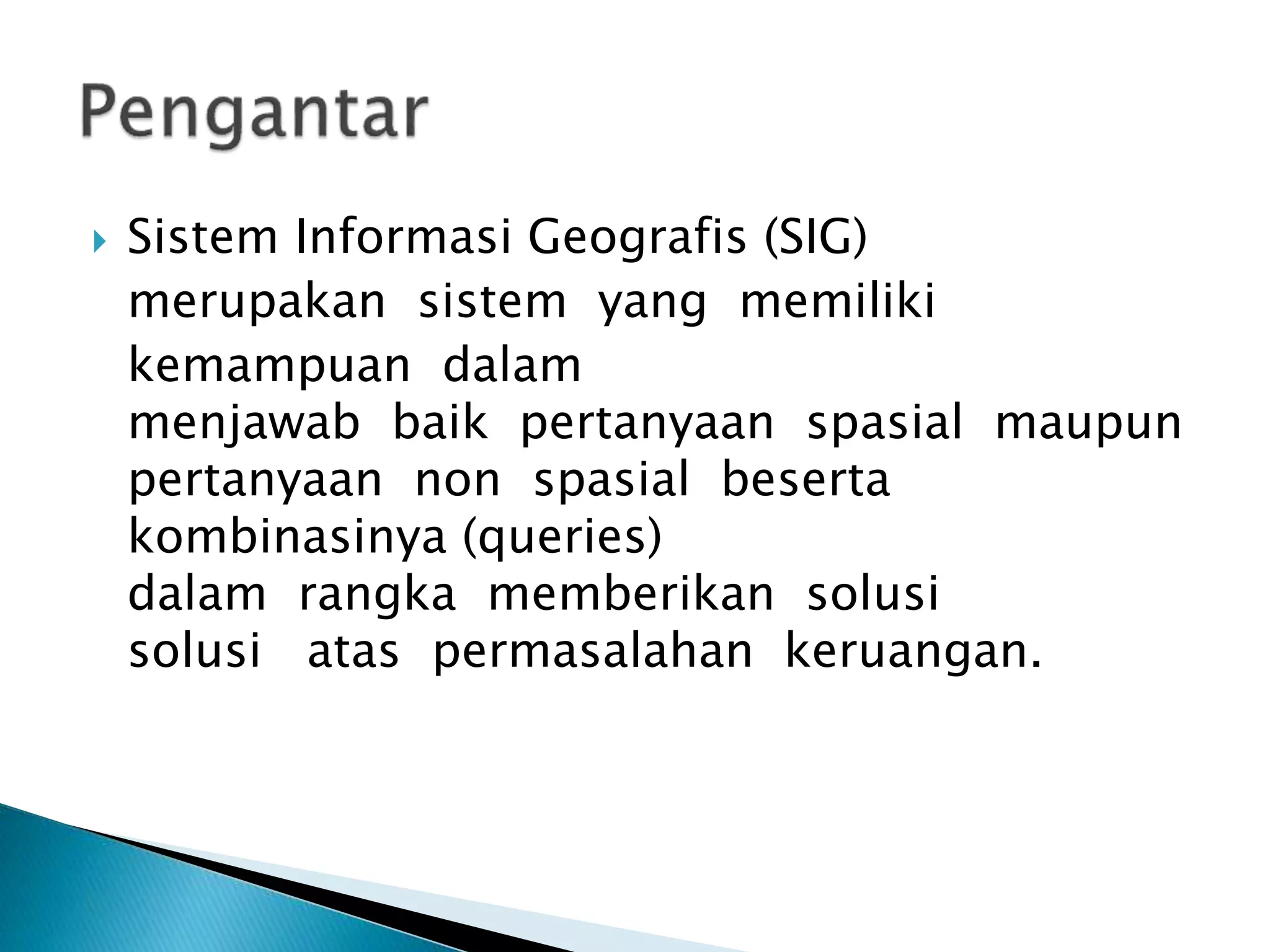

2.  Sistem Informasi Geografis (SIG)
merupakan sistem yang memiliki
kemampuan dalam
menjawab baik pertanyaan spasial maupun
pertanyaan non spasial beserta
kombinasinya (queries)
dalam rangka memberikan solusi
solusi atas permasalahan keruangan.

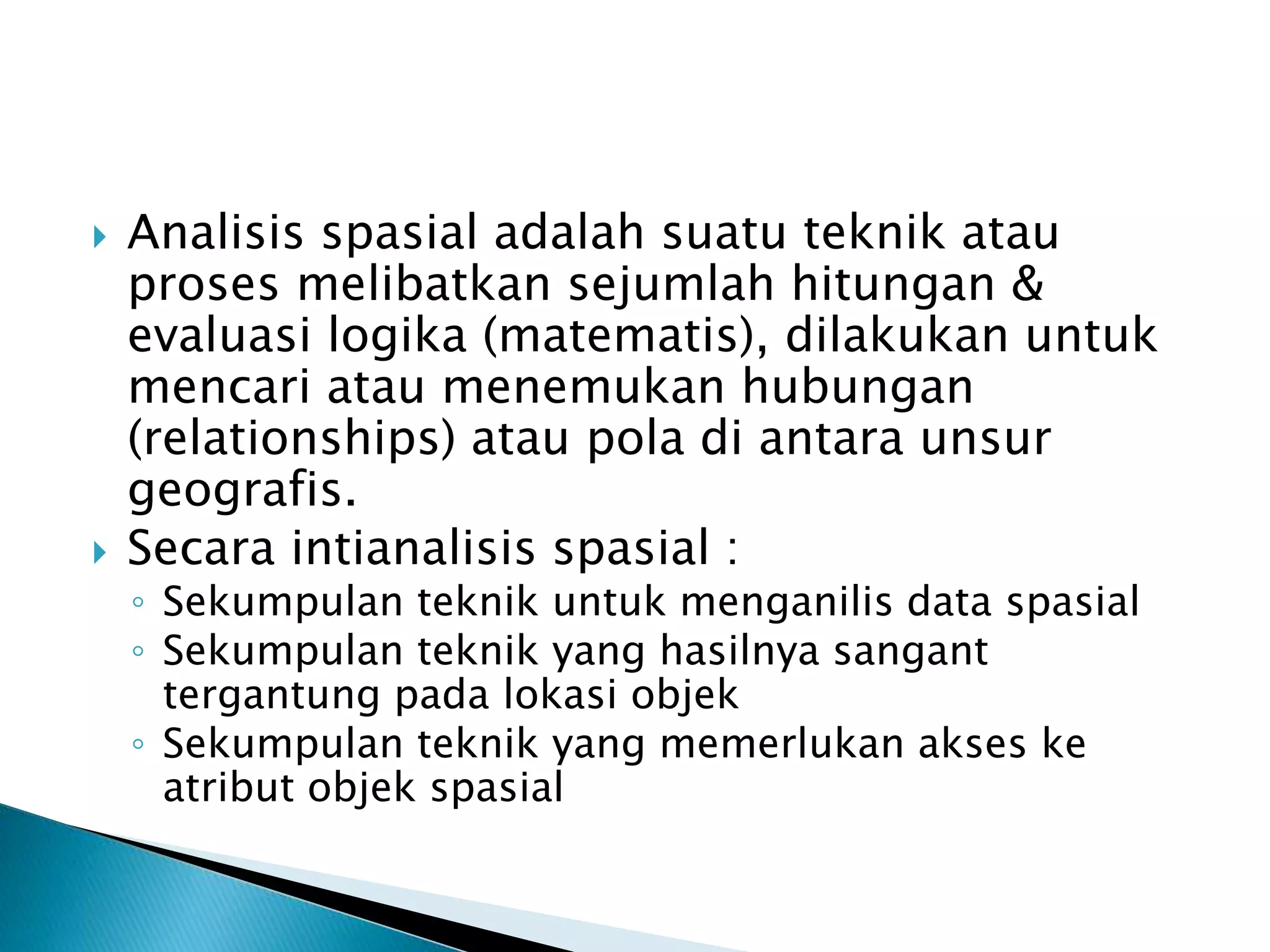

3.  Analisis spasial adalah suatu teknik atau
proses melibatkan sejumlah hitungan &
evaluasi logika (matematis), dilakukan untuk
mencari atau menemukan hubungan
(relationships) atau pola di antara unsur
geografis.
 Secara intianalisis spasial :
◦ Sekumpulan teknik untuk menganilis data spasial
◦ Sekumpulan teknik yang hasilnya sangant
tergantung pada lokasi objek
◦ Sekumpulan teknik yang memerlukan akses ke
atribut objek spasial

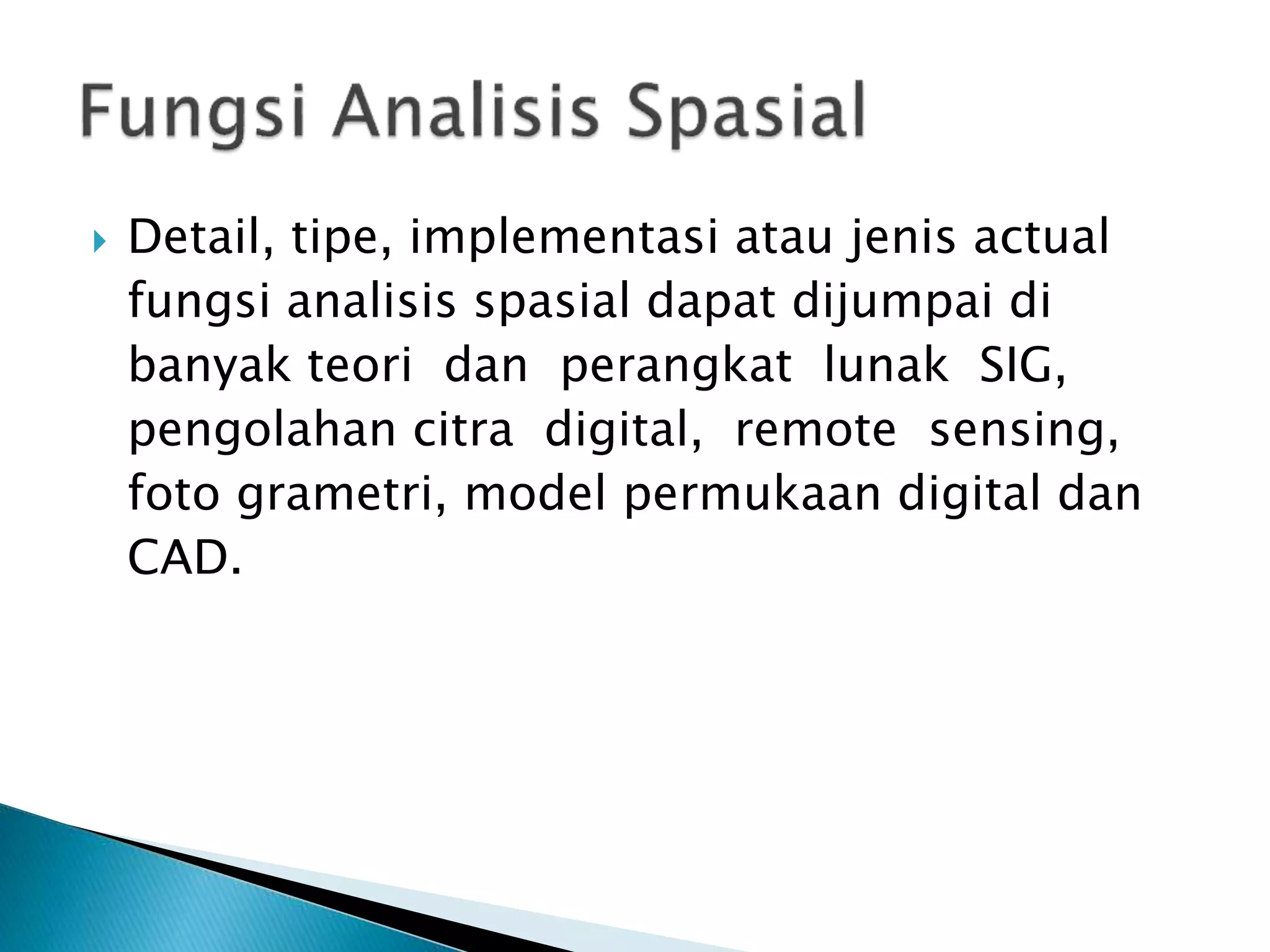

4.  Detail, tipe, implementasi atau jenis actual
fungsi analisis spasial dapat dijumpai di
banyak teori dan perangkat lunak SIG,
pengolahan citra digital, remote sensing,
foto grametri, model permukaan digital dan
CAD.

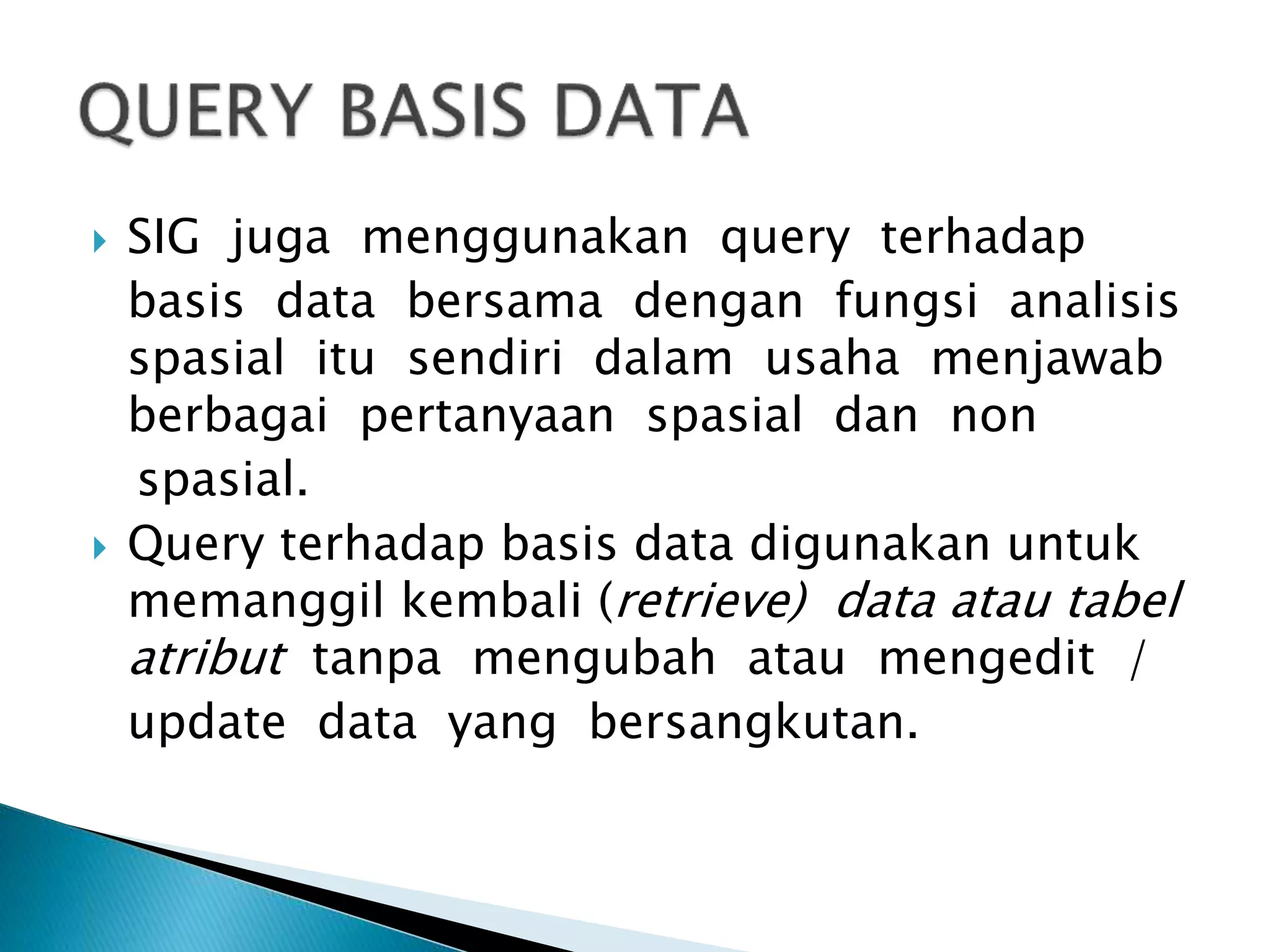

5.  SIG juga menggunakan query terhadap
basis data bersama dengan fungsi analisis
spasial itu sendiri dalam usaha menjawab
berbagai pertanyaan spasial dan non
spasial.
 Query terhadap basis data digunakan untuk
memanggil kembali (retrieve) data atau tabel
atribut tanpa mengubah atau mengedit /
update data yang bersangkutan.

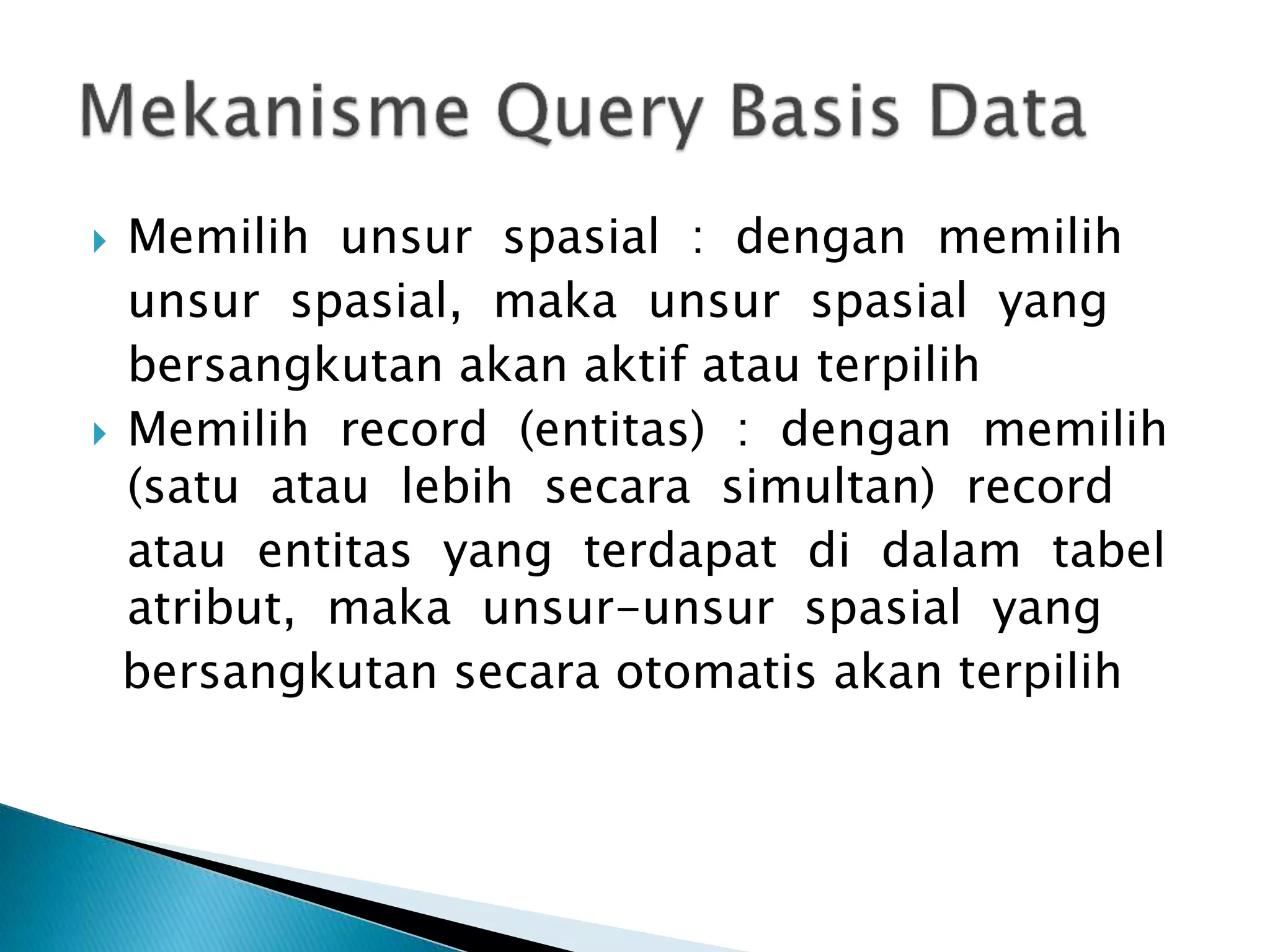

6.  Memilih unsur spasial : dengan memilih
unsur spasial, maka unsur spasial yang
bersangkutan akan aktif atau terpilih
 Memilih record (entitas) : dengan memilih
(satu atau lebih secara simultan) record
atau entitas yang terdapat di dalam tabel
atribut, maka unsur-unsur spasial yang
bersangkutan secara otomatis akan terpilih

7.  Memasukkan data value : dengan memilih
satu field (tunggal) tipe string yang
dimiliki oleh tabel atributnya dan kemudian
mengetikkan string data value-nya pada
kotak dialog, maka unsur spasial yang
bersangkutan akan terpilih (selected).
Ekivalen dengan sebagai contoh [Landuse] = “
Pemukiman’.

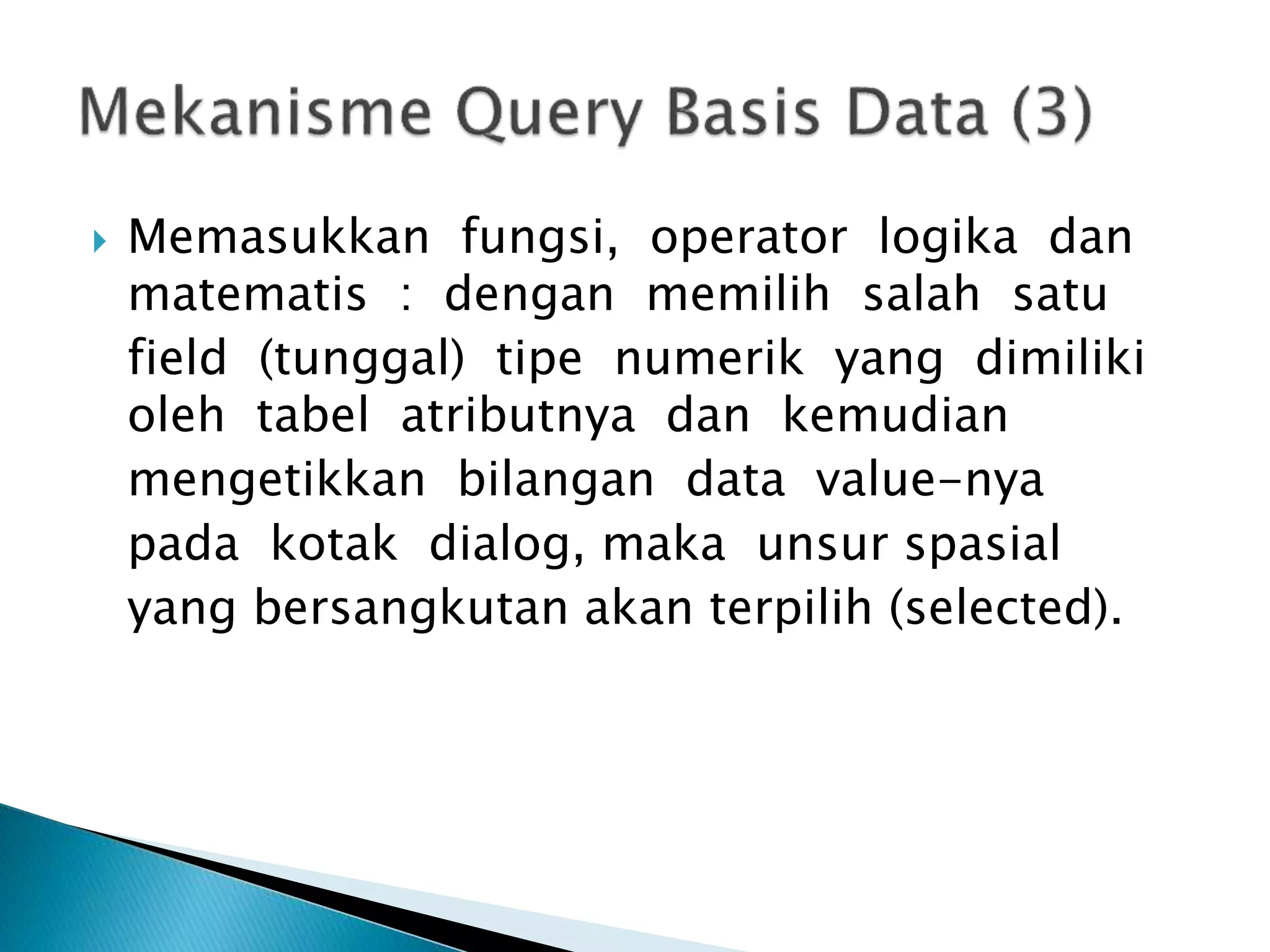

8.  Memasukkan fungsi, operator logika dan
matematis : dengan memilih salah satu
field (tunggal) tipe numerik yang dimiliki
oleh tabel atributnya dan kemudian
mengetikkan bilangan data value-nya
pada kotak dialog, maka unsur spasial
yang bersangkutan akan terpilih (selected).

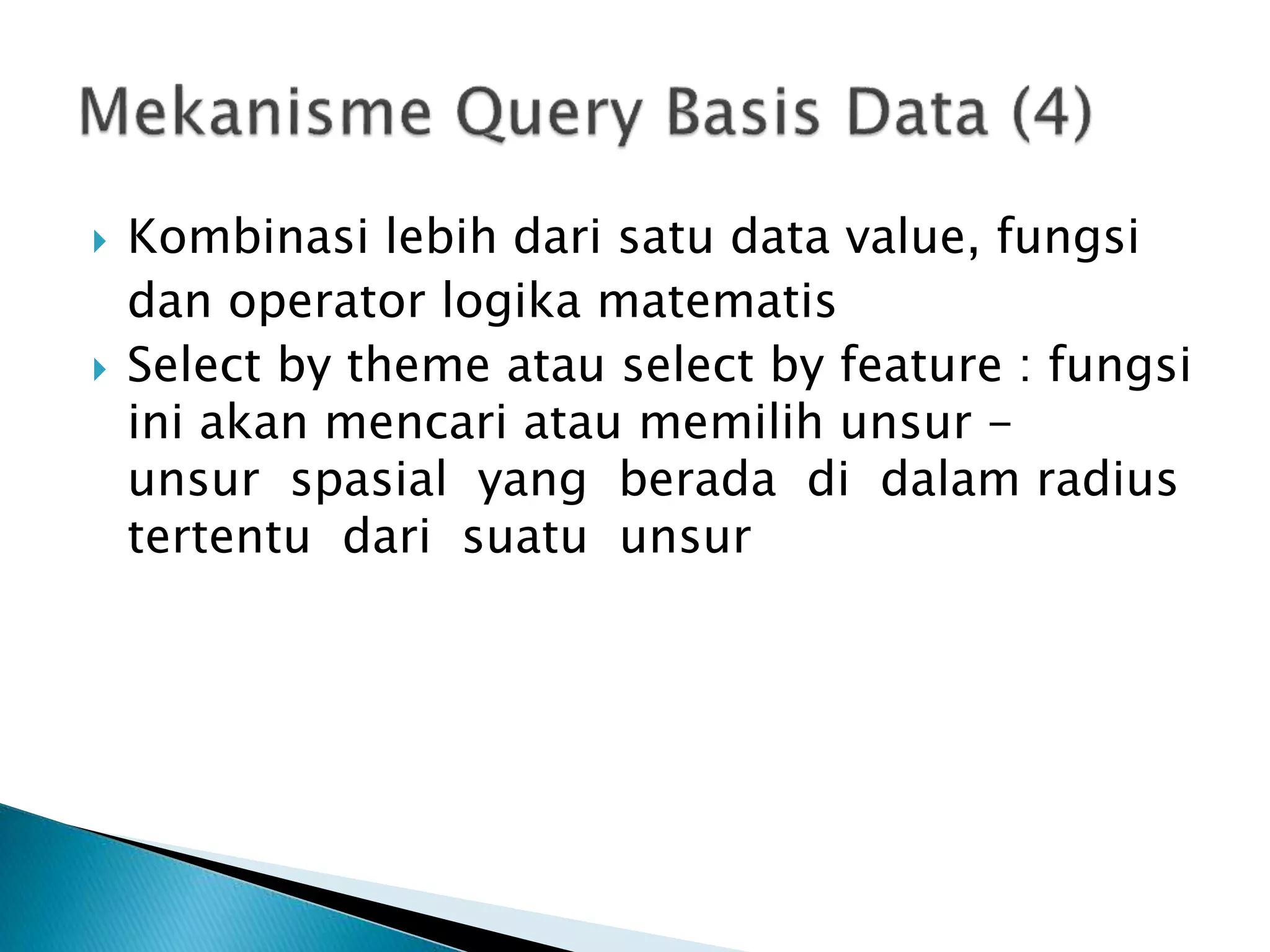

9.  Kombinasi lebih dari satu data value, fungsi
dan operator logika matematis
 Select by theme atau select by feature : fungsi
ini akan mencari atau memilih unsur -
unsur spasial yang berada di dalam radius
tertentu dari suatu unsur

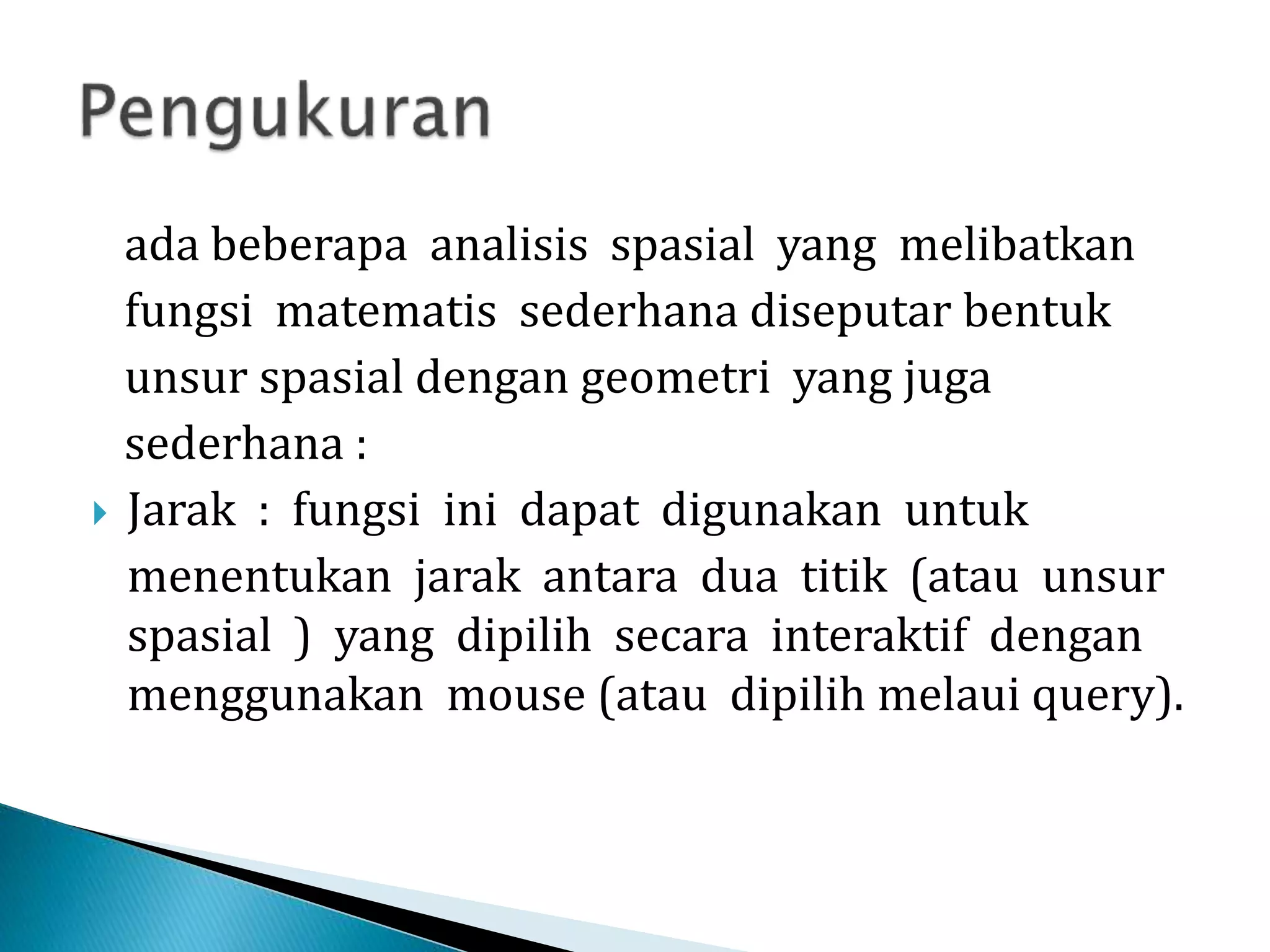

10. ada beberapa analisis spasial yang melibatkan
fungsi matematis sederhana diseputar bentuk
unsur spasial dengan geometri yang juga
sederhana :
 Jarak : fungsi ini dapat digunakan untuk
menentukan jarak antara dua titik (atau unsur
spasial ) yang dipilih secara interaktif dengan
menggunakan mouse (atau dipilih melaui query).

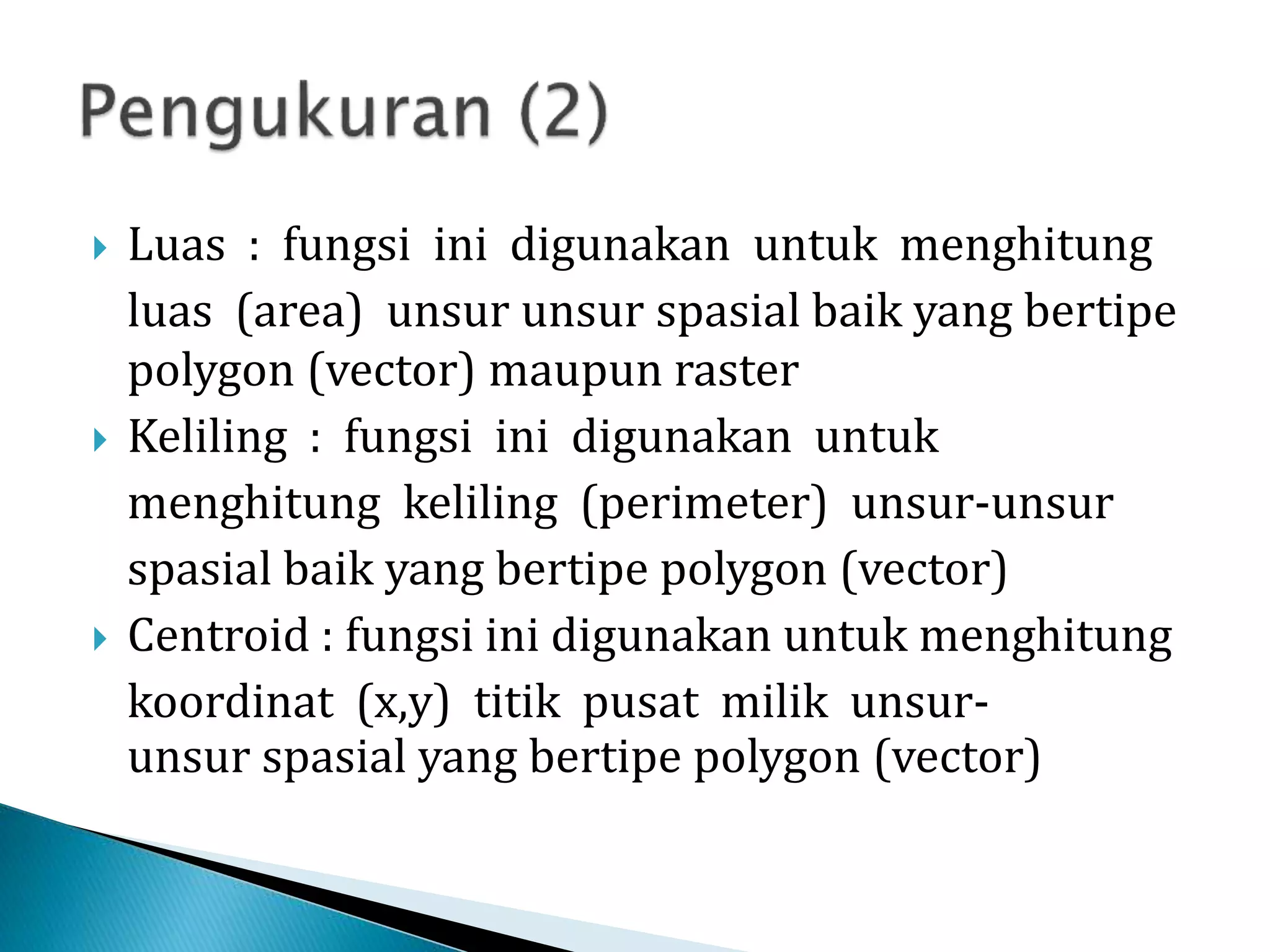

11.  Luas : fungsi ini digunakan untuk menghitung
luas (area) unsur unsur spasial baik yang bertipe
polygon (vector) maupun raster
 Keliling : fungsi ini digunakan untuk
menghitung keliling (perimeter) unsur-unsur
spasial baik yang bertipe polygon (vector)
 Centroid : fungsi ini digunakan untuk menghitung
koordinat (x,y) titik pusat milik unsur-
unsur spasial yang bertipe polygon (vector)

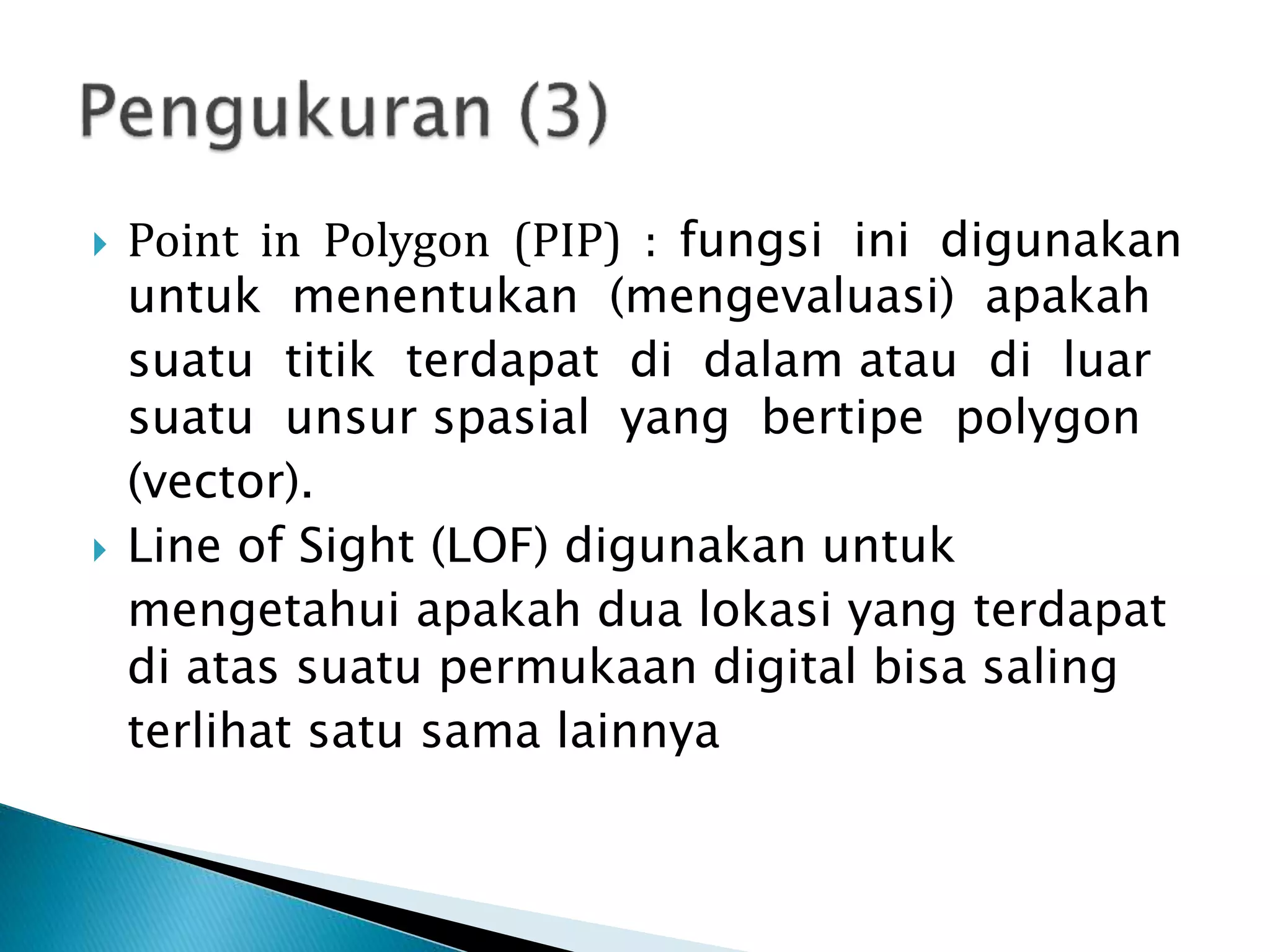

12.  Point in Polygon (PIP) : fungsi ini digunakan
untuk menentukan (mengevaluasi) apakah
suatu titik terdapat di dalam atau di luar
suatu unsur spasial yang bertipe polygon
(vector).
 Line of Sight (LOF) digunakan untuk
mengetahui apakah dua lokasi yang terdapat
di atas suatu permukaan digital bisa saling
terlihat satu sama lainnya

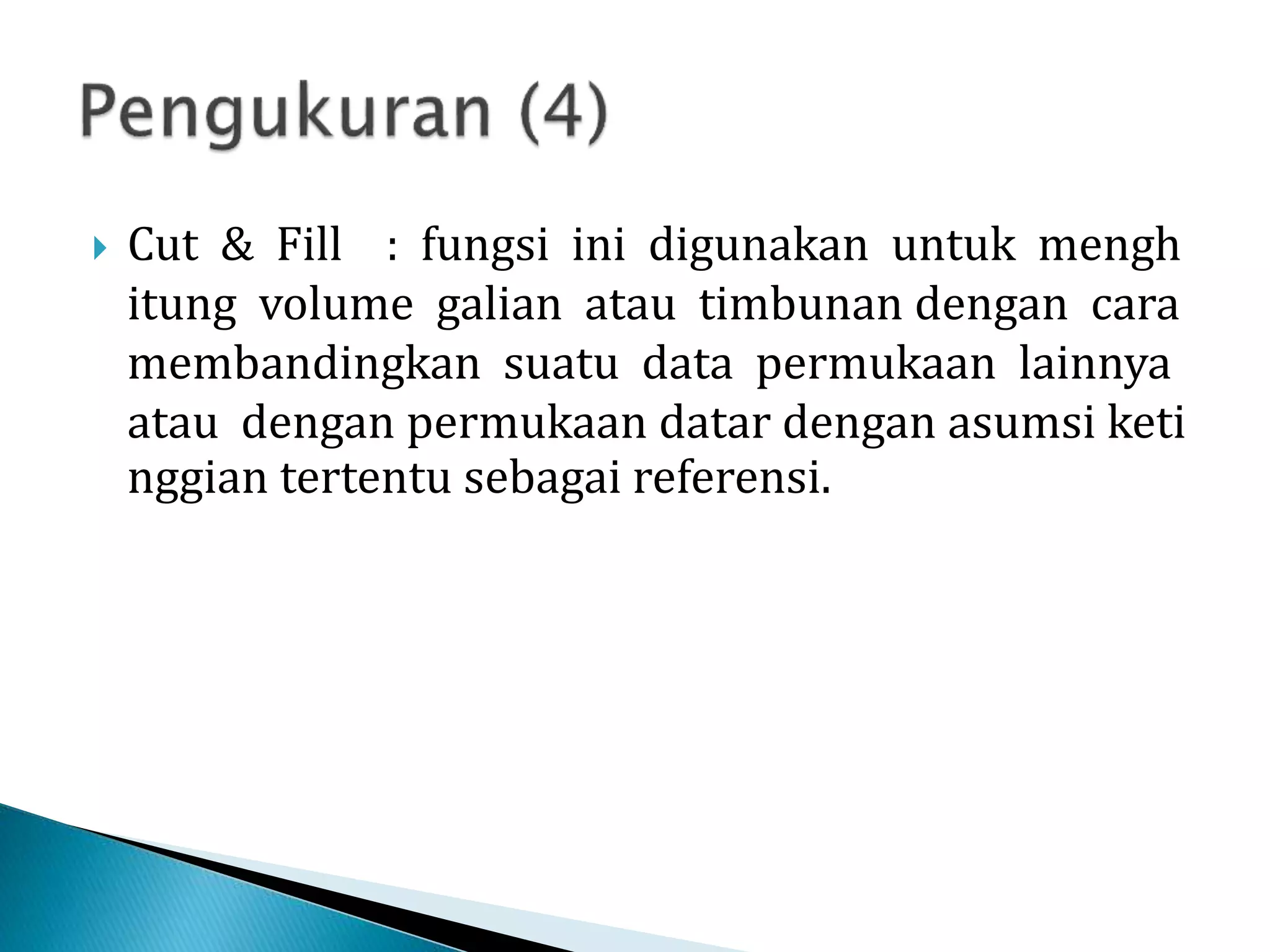

13.  Cut & Fill : fungsi ini digunakan untuk mengh
itung volume galian atau timbunan dengan cara
membandingkan suatu data permukaan lainnya
atau dengan permukaan datar dengan asumsi keti
nggian tertentu sebagai referensi.

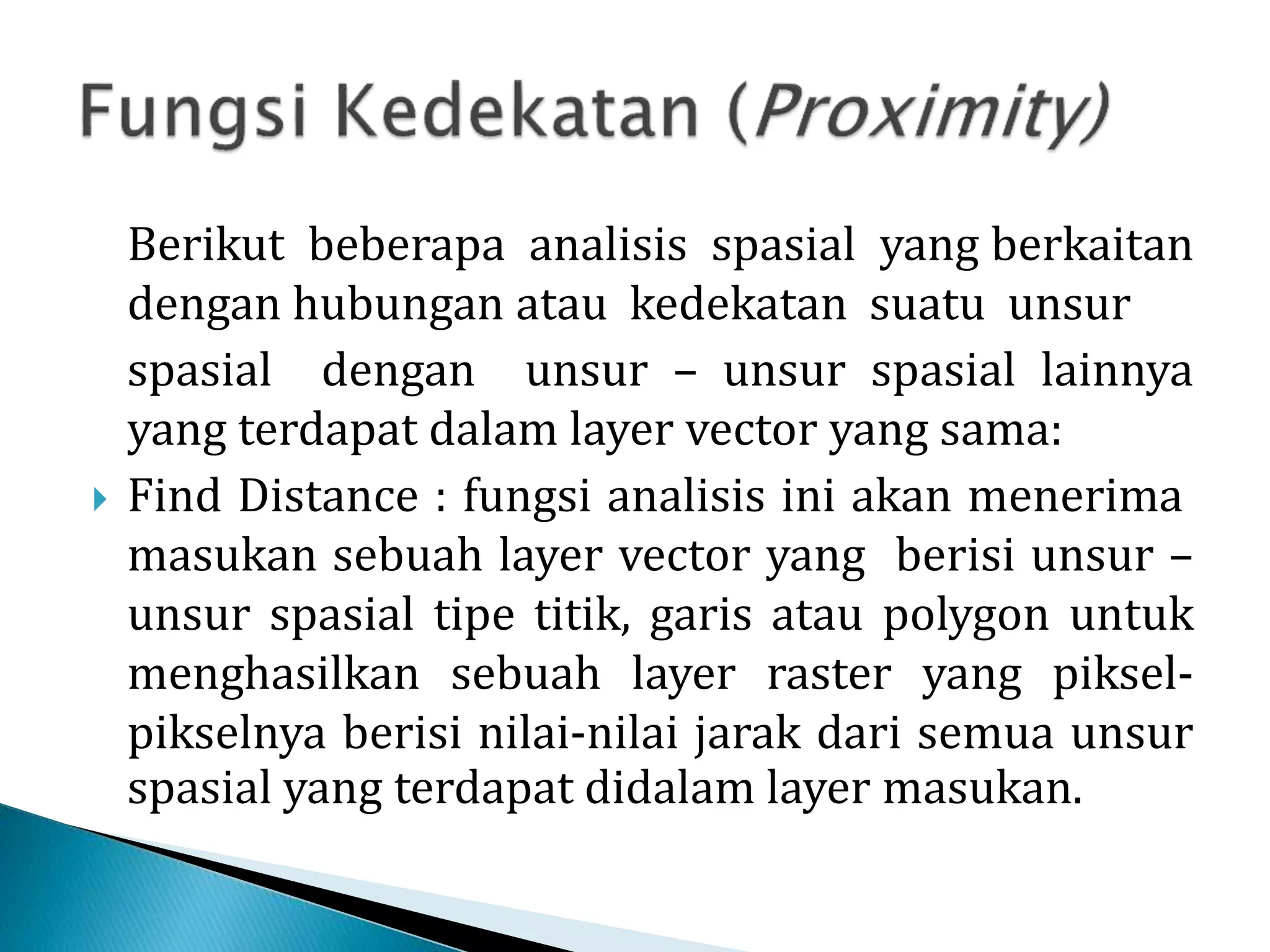

14. Berikut beberapa analisis spasial yang berkaitan
dengan hubungan atau kedekatan suatu unsur
spasial dengan unsur – unsur spasial lainnya
yang terdapat dalam layer vector yang sama:
 Find Distance : fungsi analisis ini akan menerima
masukan sebuah layer vector yang berisi unsur –
unsur spasial tipe titik, garis atau polygon untuk
menghasilkan sebuah layer raster yang piksel-
pikselnya berisi nilai-nilai jarak dari semua unsur
spasial yang terdapat didalam layer masukan.

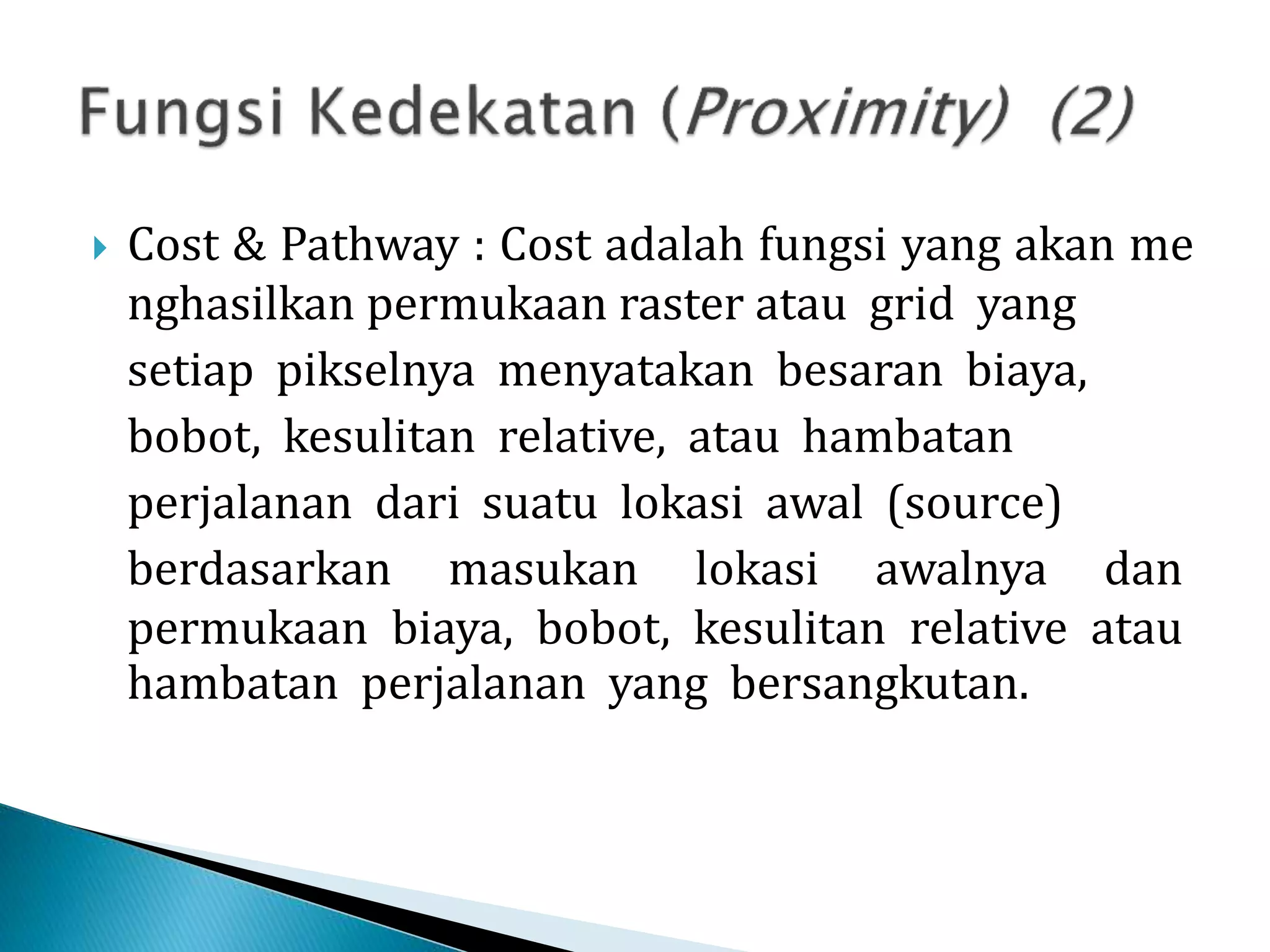

15.  Cost & Pathway : Cost adalah fungsi yang akan me
nghasilkan permukaan raster atau grid yang
setiap pikselnya menyatakan besaran biaya,
bobot, kesulitan relative, atau hambatan
perjalanan dari suatu lokasi awal (source)
berdasarkan masukan lokasi awalnya dan
permukaan biaya, bobot, kesulitan relative atau
hambatan perjalanan yang bersangkutan.

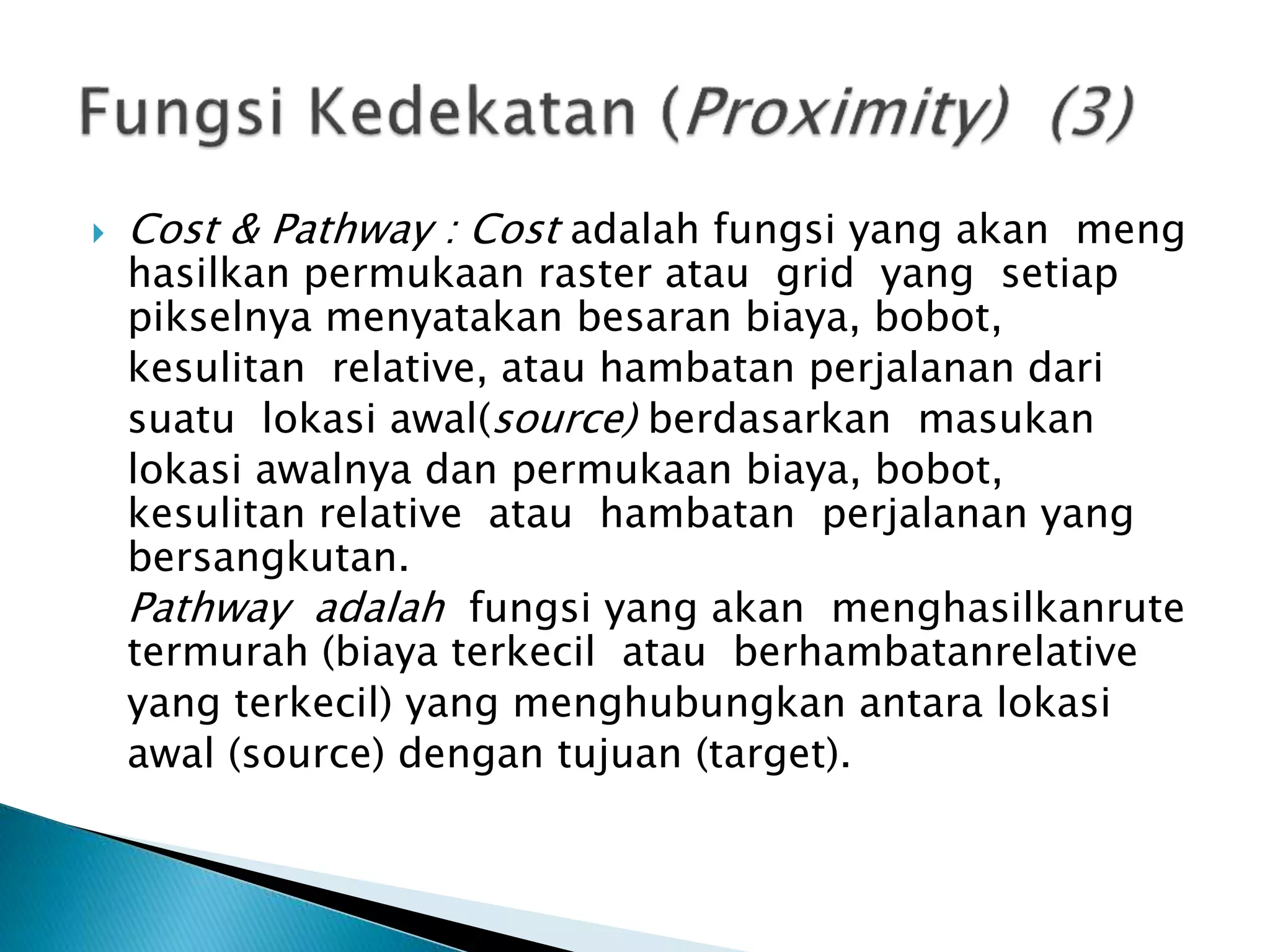

16.  Cost & Pathway : Cost adalah fungsi yang akan meng
hasilkan permukaan raster atau grid yang setiap
pikselnya menyatakan besaran biaya, bobot,
kesulitan relative, atau hambatan perjalanan dari
suatu lokasi awal(source) berdasarkan masukan
lokasi awalnya dan permukaan biaya, bobot,
kesulitan relative atau hambatan perjalanan yang
bersangkutan.
Pathway adalah fungsi yang akan menghasilkanrute
termurah (biaya terkecil atau berhambatanrelative
yang terkecil) yang menghubungkan antara lokasi
awal (source) dengan tujuan (target).

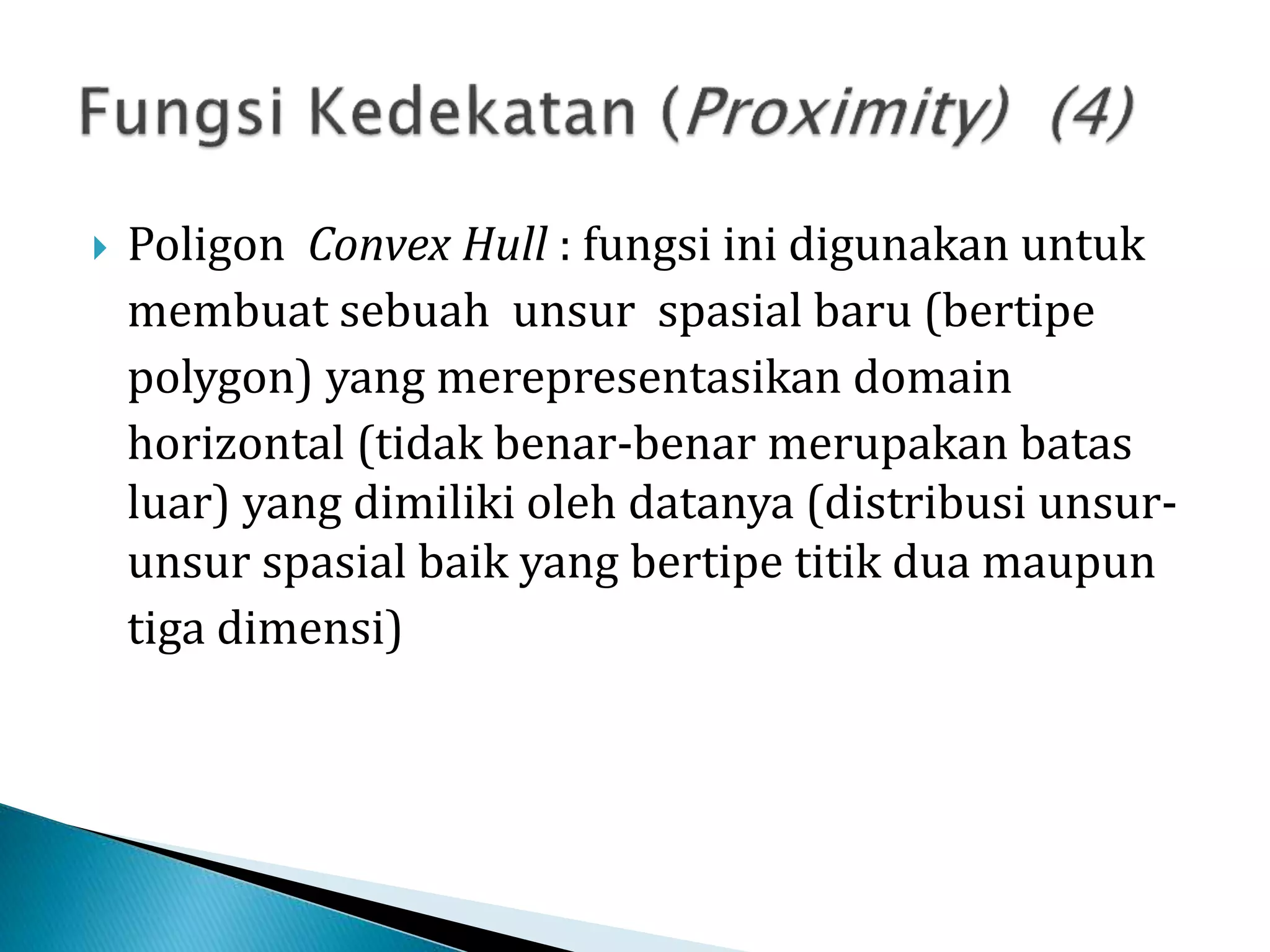

17.  Poligon Convex Hull : fungsi ini digunakan untuk
membuat sebuah unsur spasial baru (bertipe
polygon) yang merepresentasikan domain
horizontal (tidak benar-benar merupakan batas
luar) yang dimiliki oleh datanya (distribusi unsur-
unsur spasial baik yang bertipe titik dua maupun
tiga dimensi)

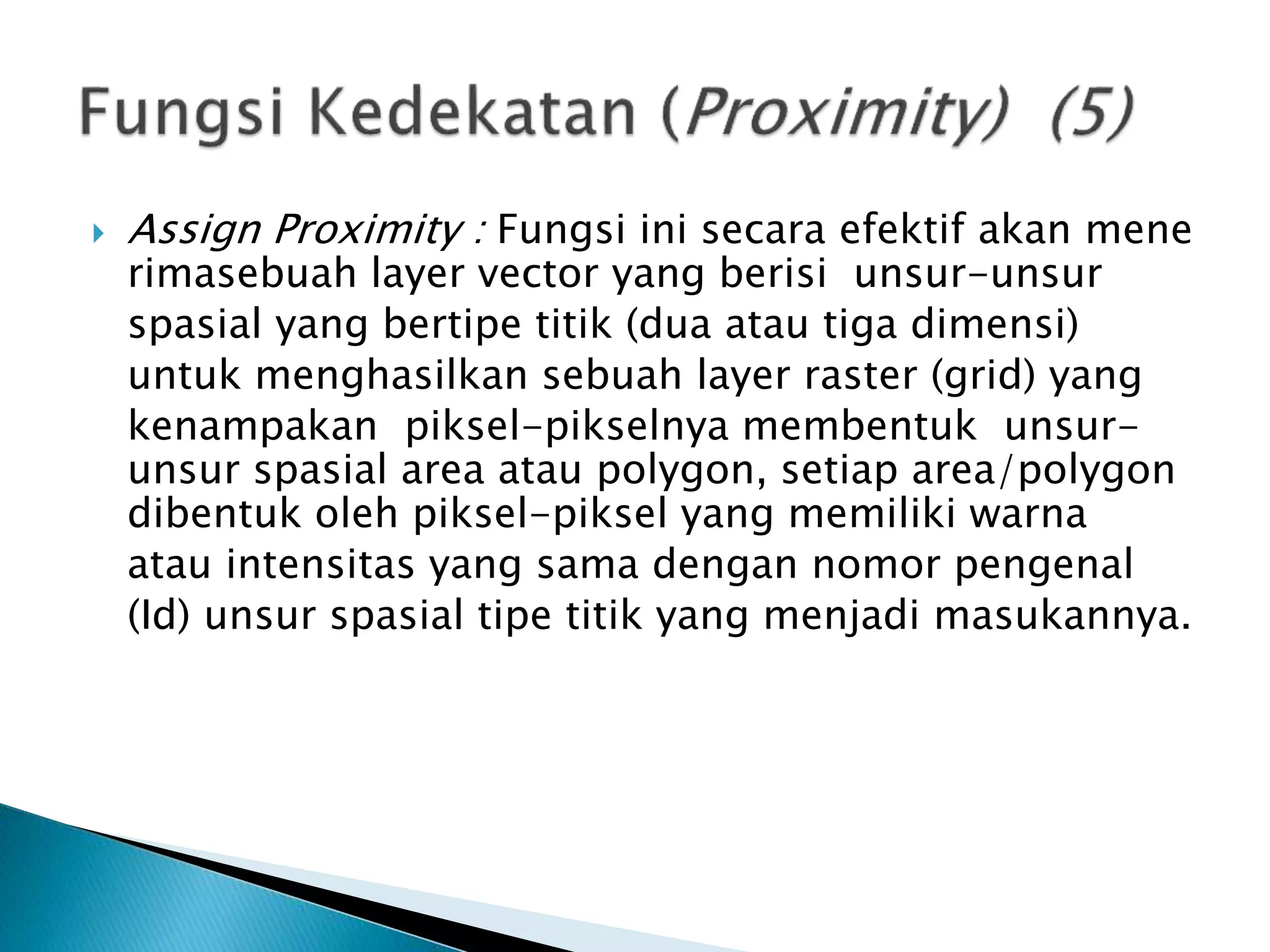

18.  Assign Proximity : Fungsi ini secara efektif akan mene
rimasebuah layer vector yang berisi unsur-unsur
spasial yang bertipe titik (dua atau tiga dimensi)
untuk menghasilkan sebuah layer raster (grid) yang
kenampakan piksel-pikselnya membentuk unsur-
unsur spasial area atau polygon, setiap area/polygon
dibentuk oleh piksel-piksel yang memiliki warna
atau intensitas yang sama dengan nomor pengenal
(Id) unsur spasial tipe titik yang menjadi masukannya.

19.  Calculate Density : analisis spasial ini
mencoba untuk memodelkan kenyataan
distribusi populasi yang sebenarnya (terjadi)
di lapangan.

20.  Gridding
 Spatial filtering
 Contouring
 Gradien / Slope
 Aspect
 Hillshading
 Steepest path
 Profile
 Viewshed
 Watershed (basin, catchment / contributing area)

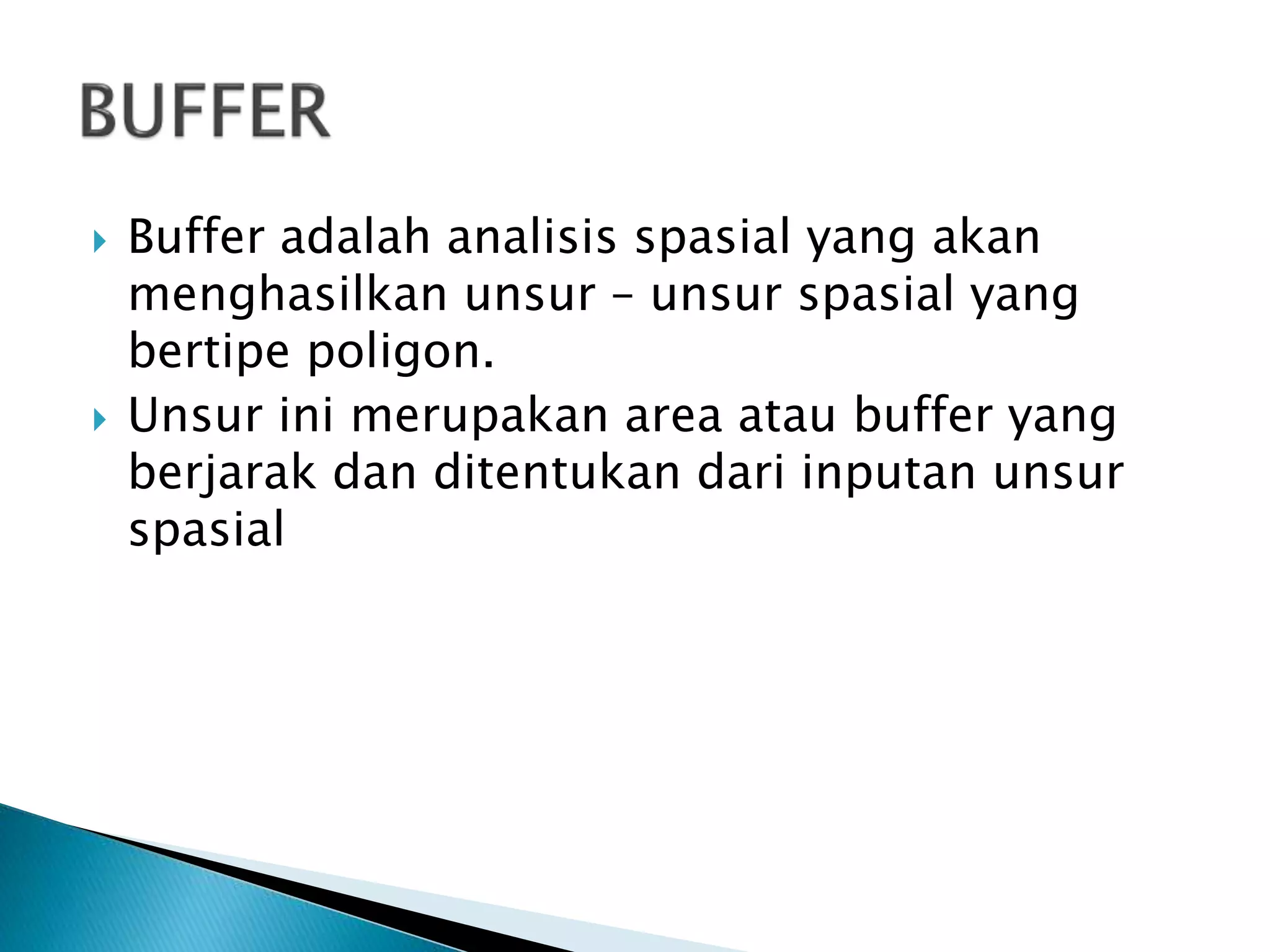

21.  Buffer adalah analisis spasial yang akan
menghasilkan unsur – unsur spasial yang
bertipe poligon.
 Unsur ini merupakan area atau buffer yang
berjarak dan ditentukan dari inputan unsur
spasial

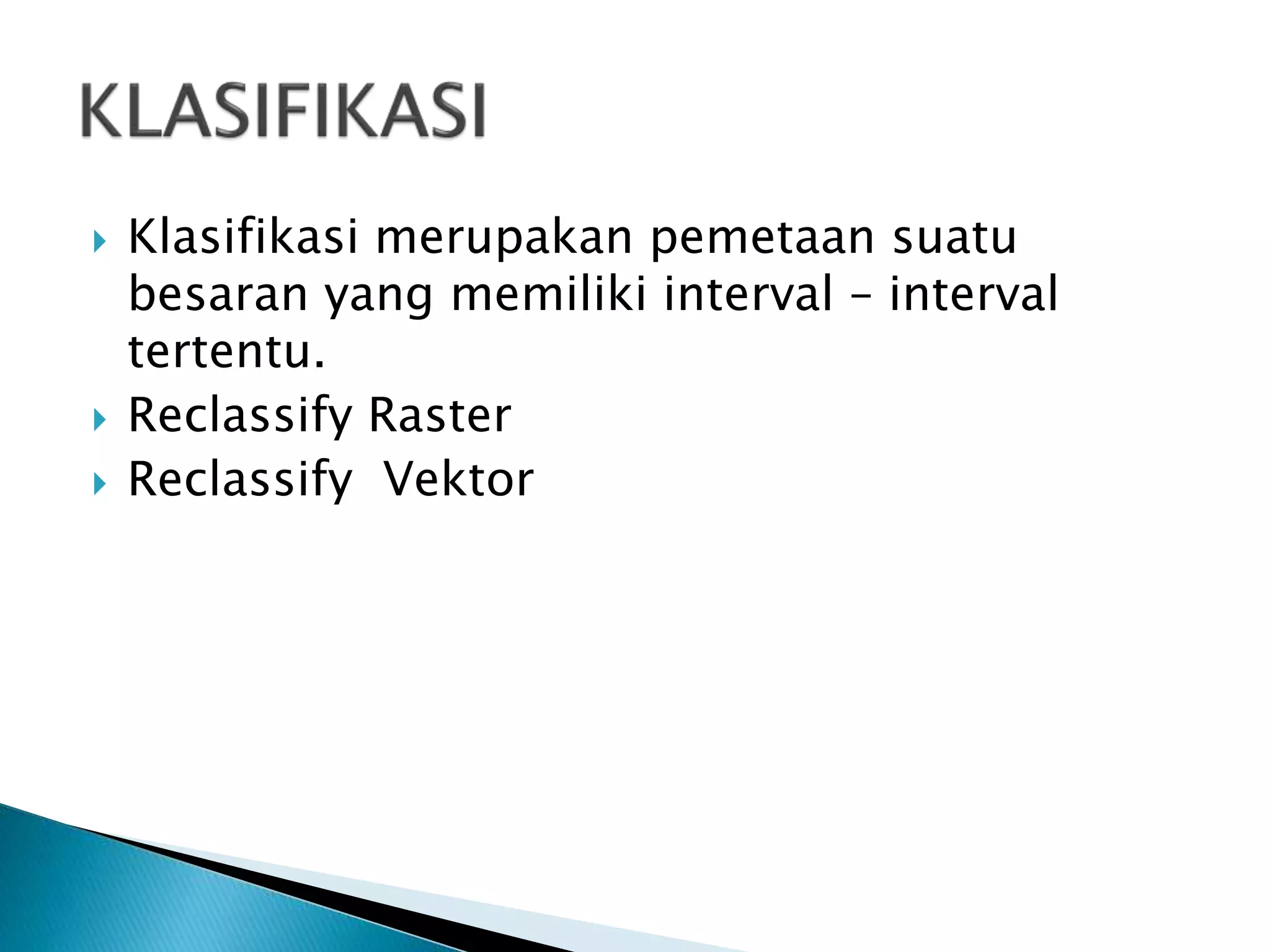

22.  Klasifikasi merupakan pemetaan suatu
besaran yang memiliki interval – interval
tertentu.
 Reclassify Raster
 Reclassify Vektor

23.  Merupakan proses penyusunan, pengurutan
dan pengelompokan setiap piksel citra digital
multiband, ke dalam beberapa kelas
berdasarkan kriteria atau kategori objek
hingga menghasilkan peta tematik raster.
 Clustering
 classification

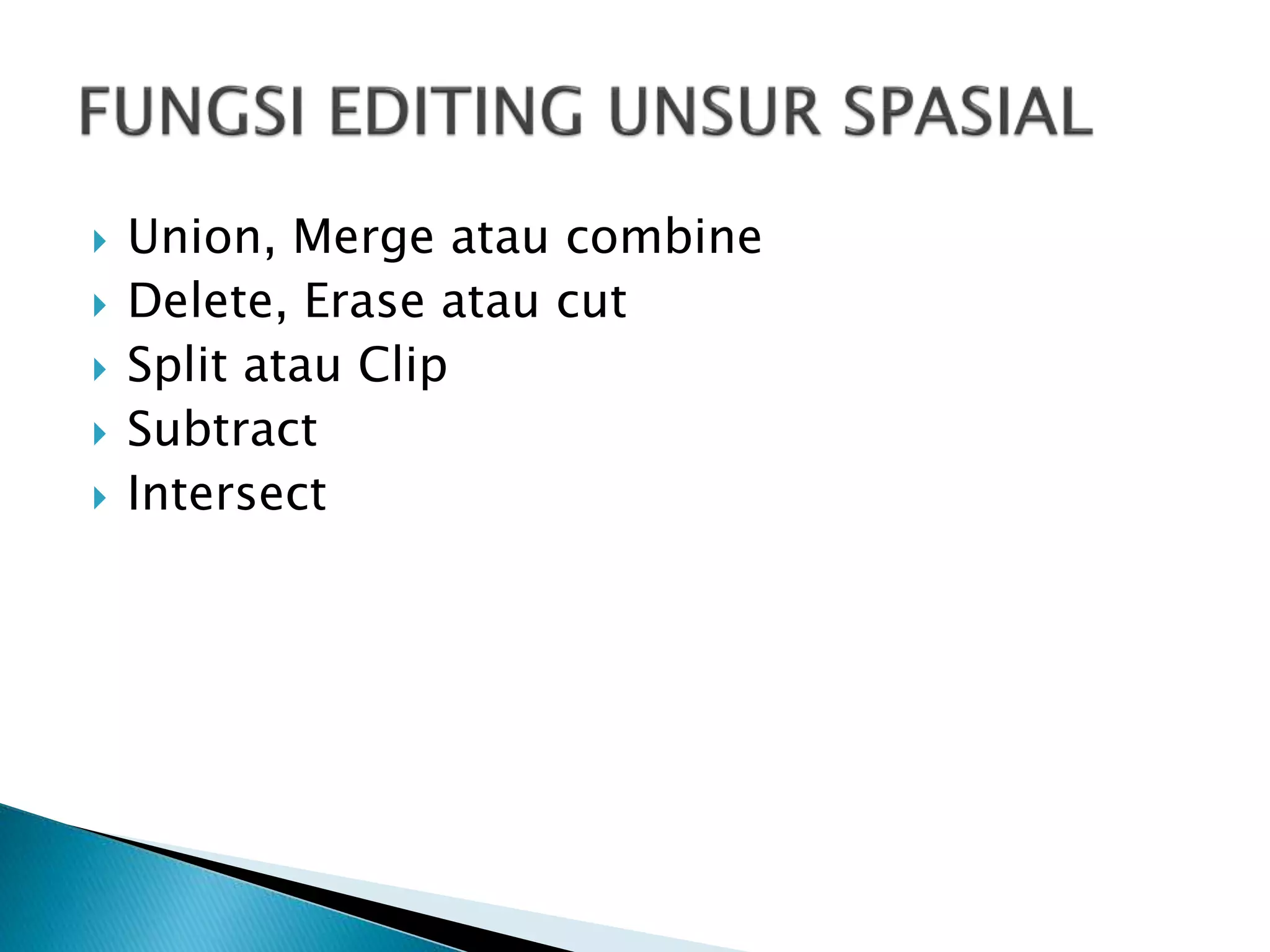

24.  Union, Merge atau combine
 Delete, Erase atau cut
 Split atau Clip
 Subtract
 Intersect

25.  Analisis ini dilakukan dengan masukan satu
layer tematik untuk menghasilkan sebuah
tematik baru yang terpisah
 Dissolve (aggregate)
 Merge
 Clip
 Spatial join

26.  Geocoding adalah proses yang dilakukan
untuk mendapatkan suatu lokasi unsur
berdasarkan layer referensi dan masukan.

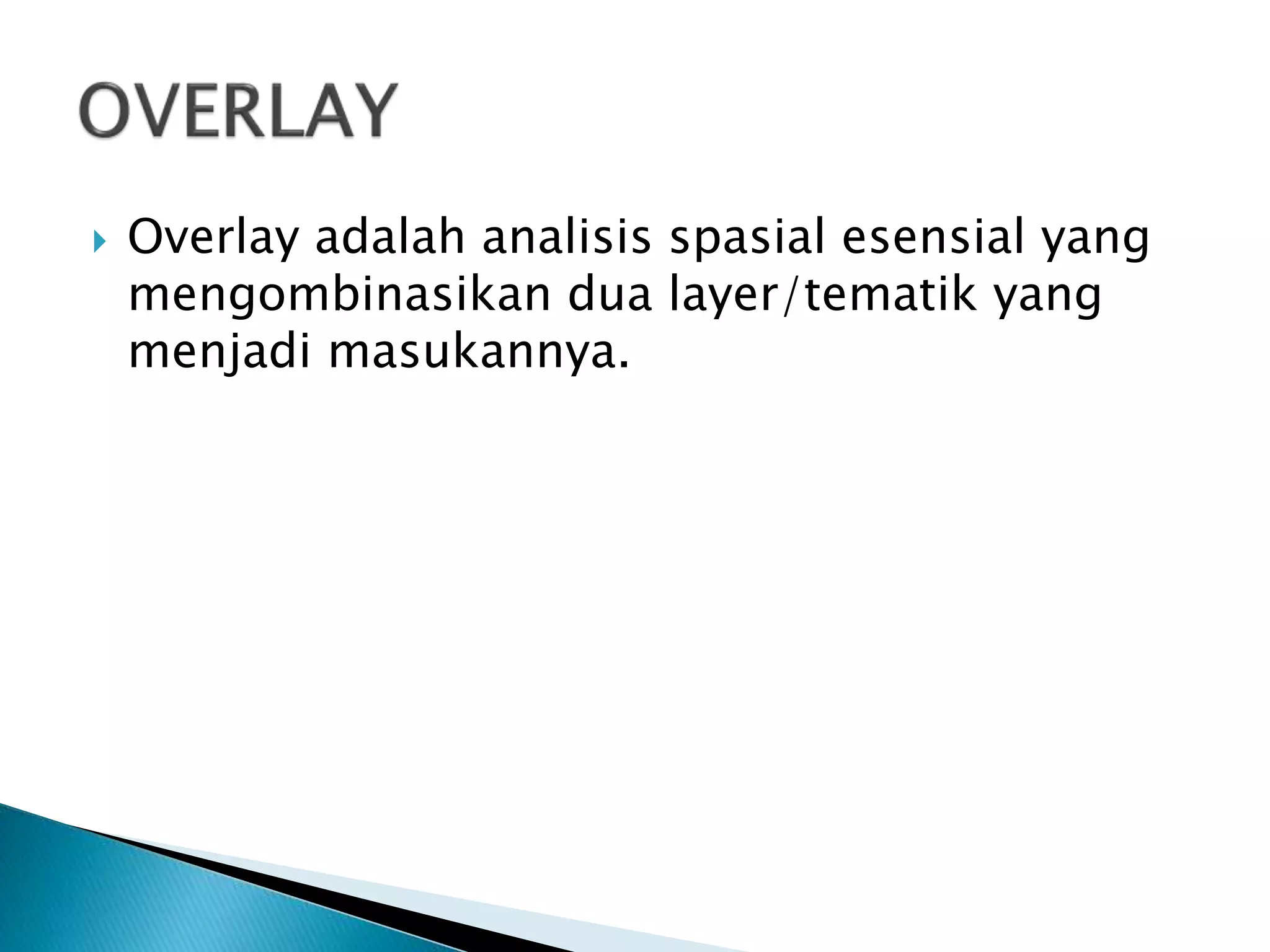

27.  Overlay adalah analisis spasial esensial yang
mengombinasikan dua layer/tematik yang
menjadi masukannya.

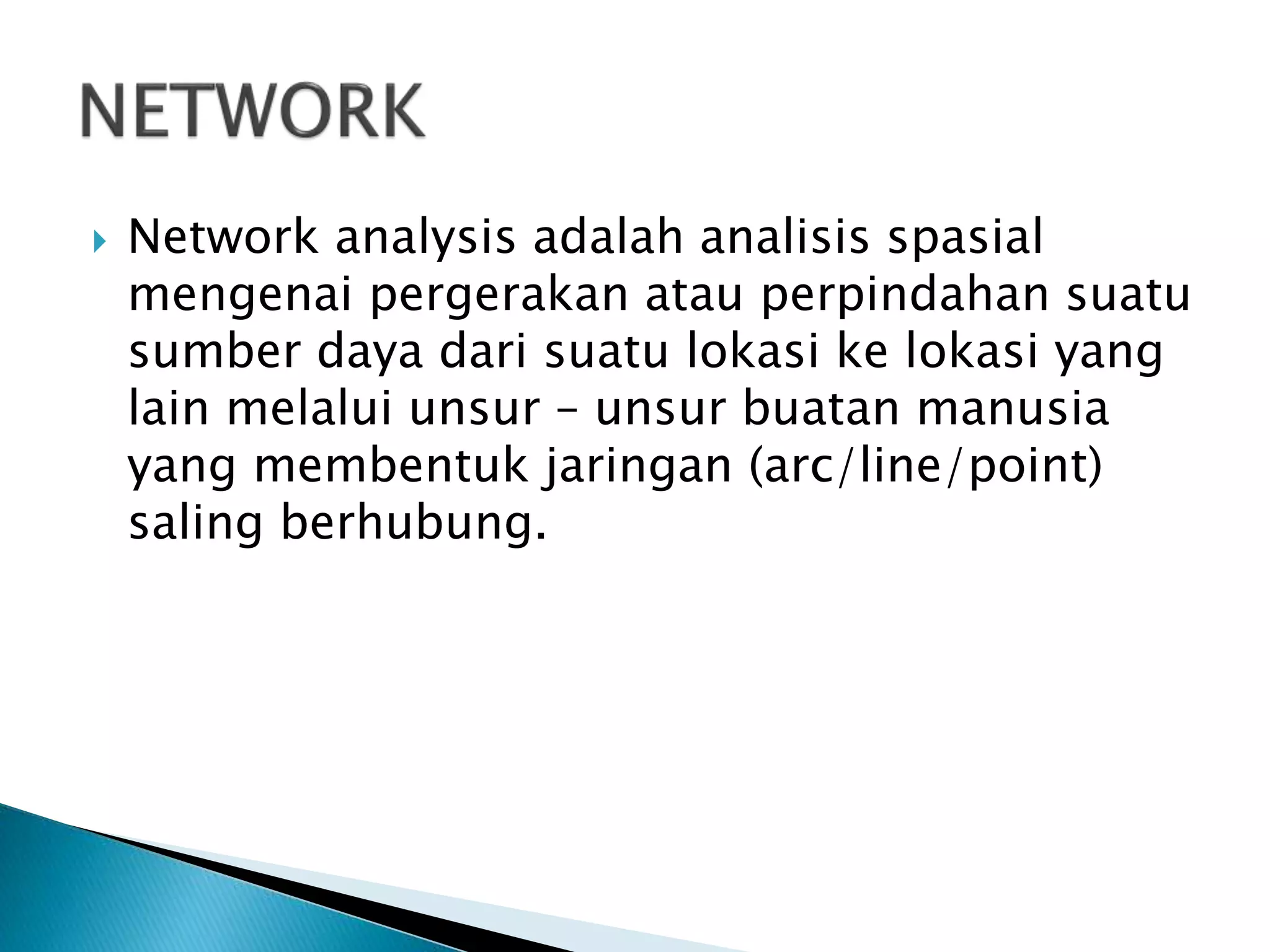

28.  Network analysis adalah analisis spasial
mengenai pergerakan atau perpindahan suatu
sumber daya dari suatu lokasi ke lokasi yang
lain melalui unsur – unsur buatan manusia
yang membentuk jaringan (arc/line/point)
saling berhubung.
