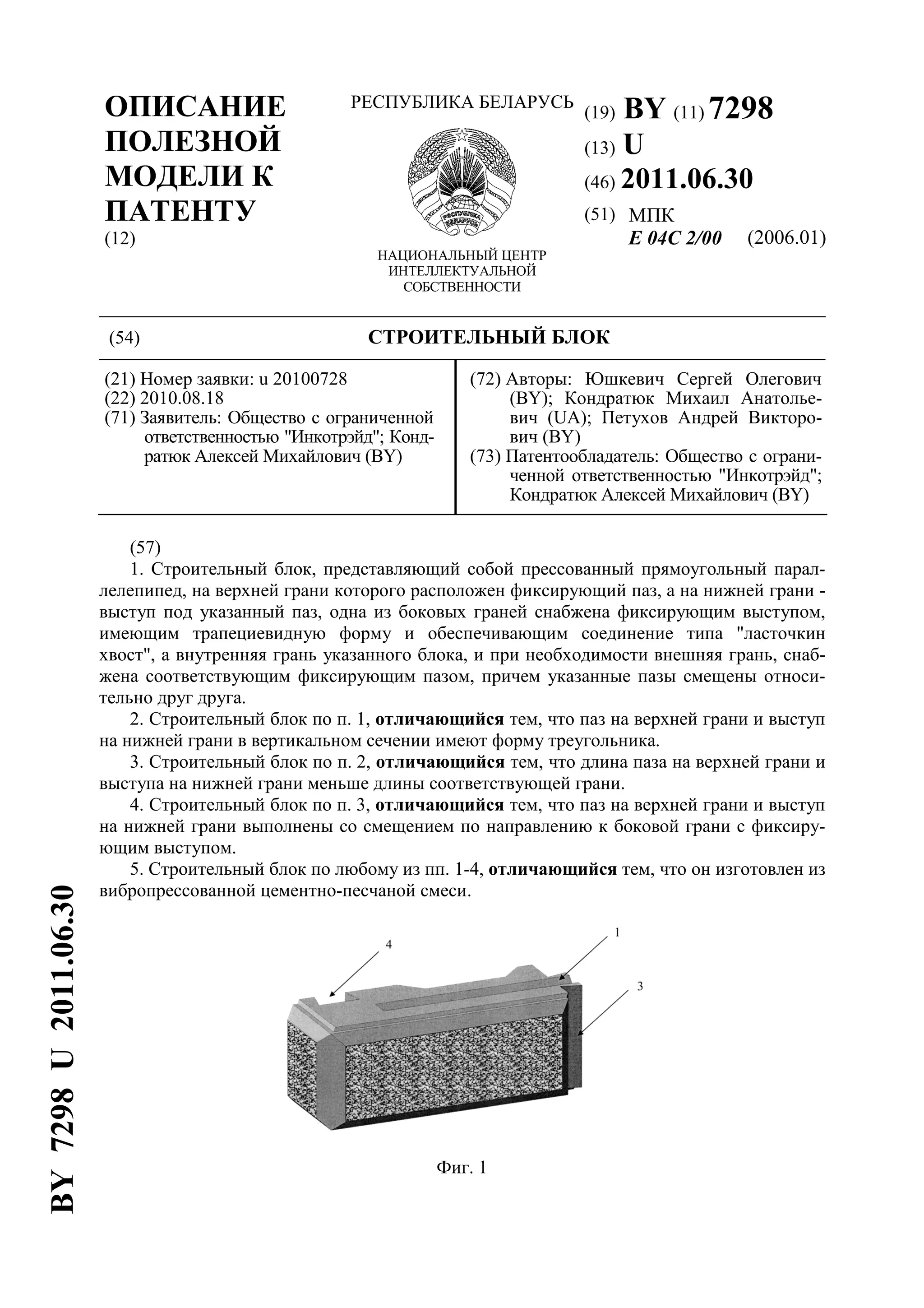

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7298
(13) U
(46) 2011.06.30
(51) МПК
E 04C 2/00 (2006.01)
(54) СТРОИТЕЛЬНЫЙ БЛОК
(21) Номер заявки: u 20100728
(22) 2010.08.18
(71) Заявитель: Общество с ограниченной
ответственностью "Инкотрэйд"; Конд-
ратюк Алексей Михайлович (BY)
(72) Авторы: Юшкевич Сергей Олегович
(BY); Кондратюк Михаил Анатолье-
вич (UA); Петухов Андрей Викторо-
вич (BY)
(73) Патентообладатель: Общество с ограни-
ченной ответственностью "Инкотрэйд";
Кондратюк Алексей Михайлович (BY)
(57)
1. Строительный блок, представляющий собой прессованный прямоугольный парал-
лелепипед, на верхней грани которого расположен фиксирующий паз, а на нижней грани -
выступ под указанный паз, одна из боковых граней снабжена фиксирующим выступом,
имеющим трапециевидную форму и обеспечивающим соединение типа "ласточкин
хвост", а внутренняя грань указанного блока, и при необходимости внешняя грань, снаб-
жена соответствующим фиксирующим пазом, причем указанные пазы смещены относи-
тельно друг друга.
2. Строительный блок по п. 1, отличающийся тем, что паз на верхней грани и выступ
на нижней грани в вертикальном сечении имеют форму треугольника.
3. Строительный блок по п. 2, отличающийся тем, что длина паза на верхней грани и
выступа на нижней грани меньше длины соответствующей грани.
4. Строительный блок по п. 3, отличающийся тем, что паз на верхней грани и выступ
на нижней грани выполнены со смещением по направлению к боковой грани с фиксиру-
ющим выступом.
5. Строительный блок по любому из пп. 1-4, отличающийся тем, что он изготовлен из
вибропрессованной цементно-песчаной смеси.
Фиг. 1
BY7298U2011.06.30

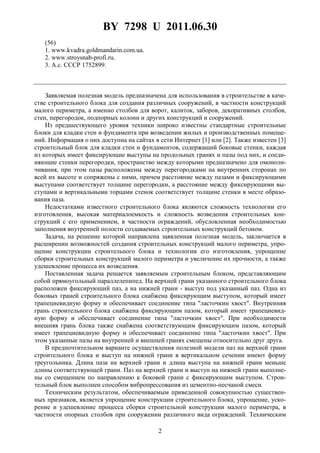

2. BY 7298 U 2011.06.30
2
(56)
1. www.kvadra.goldmandarin.com.ua.
2. www.stroysnab-profi.ru.
3. А.с. СССР 1752899.
Заявляемая полезная модель предназначена для использования в строительстве в каче-
стве строительного блока для создания различных сооружений, в частности конструкций
малого периметра, а именно столбов для ворот, калиток, заборов, декоративных столбов,
стен, перегородок, подпорных колонн и других конструкций и сооружений.
Из предшествующего уровня техники широко известны стандартные строительные
блоки для кладки стен и фундамента при возведении жилых и производственных помеще-
ний. Информация о них доступна на сайтах в сети Интернет [1] или [2]. Также известен [3]
строительный блок для кладки стен и фундаментов, содержащий боковые стенки, каждая
из которых имеет фиксирующие выступы на продольных гранях и пазы под них, и соеди-
няющие стенки перегородки, пространство между которыми предназначено для омоноли-
чивания, при этом пазы расположены между перегородками на внутренних сторонах по
всей их высоте и сопряжены с ними, причем расстояние между пазами и фиксирующими
выступами соответствует толщине перегородки, а расстояние между фиксирующими вы-
ступами и вертикальными торцами стенок соответствует толщине стенки в месте образо-
вания паза.
Недостатками известного строительного блока являются сложность технологии его
изготовления, высокая материалоемкость и сложность возведения строительных кон-
струкций с его применением, в частности ограждений, обусловленная необходимостью
заполнения внутренней полости создаваемых строительных конструкций бетоном.
Задача, на решение которой направлена заявленная полезная модель, заключается в
расширении возможностей создания строительных конструкций малого периметра, упро-
щение конструкции строительного блока и технологии его изготовления, упрощение
сборки строительных конструкций малого периметра и увеличение их прочности, а также
удешевление процесса их возведения.
Поставленная задача решается заявляемым строительным блоком, представляющим
собой прямоугольный параллелепипед. На верхней грани указанного строительного блока
расположен фиксирующий паз, а на нижней грани - выступ под указанный паз. Одна из
боковых граней строительного блока снабжена фиксирующим выступом, который имеет
трапециевидную форму и обеспечивает соединение типа "ласточкин хвост". Внутренняя
грань строительного блока снабжена фиксирующим пазом, который имеет трапециевид-
ную форму и обеспечивает соединение типа "ласточкин хвост". При необходимости
внешняя грань блока также снабжена соответствующим фиксирующим пазом, который
имеет трапециевидную форму и обеспечивает соединение типа "ласточкин хвост". При
этом указанные пазы на внутренней и внешней гранях смещены относительно друг друга.
В предпочтительном варианте осуществления полезной модели паз на верхней грани
строительного блока и выступ на нижней грани в вертикальном сечении имеют форму
треугольника. Длина паза на верхней грани и длина выступа на нижней грани меньше
длины соответствующей грани. Паз на верхней грани и выступ на нижней грани выполне-
ны со смещением по направлению к боковой грани с фиксирующим выступом. Строи-
тельный блок выполнен способом вибропрессования из цементно-песчаной смеси.
Техническим результатом, обеспечиваемым приведенной совокупностью существен-
ных признаков, является упрощение конструкции строительного блока, упрощение, уско-
рение и удешевление процесса сборки строительной конструкции малого периметра, в
частности опорных столбов при сооружении различного вида ограждений. Техническим

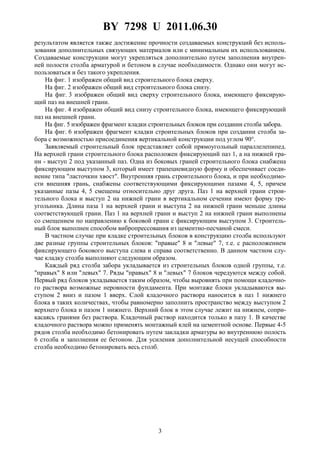

3. BY 7298 U 2011.06.30
3
результатом является также достижение прочности создаваемых конструкций без исполь-
зования дополнительных связующих материалов или с минимальным их использованием.
Создаваемые конструкции могут укрепляться дополнительно путем заполнения внутрен-
ней полости столба арматурой и бетоном в случае необходимости. Однако они могут ис-
пользоваться и без такого укрепления.

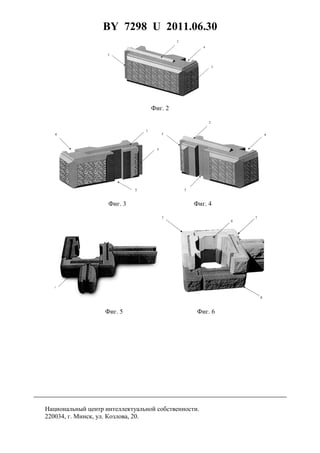

На фиг. 1 изображен общий вид строительного блока сверху.
На фиг. 2 изображен общий вид строительного блока снизу.
На фиг. 3 изображен общий вид сверху строительного блока, имеющего фиксирую-
щий паз на внешней грани.
На фиг. 4 изображен общий вид снизу строительного блока, имеющего фиксирующий
паз на внешней грани.
На фиг. 5 изображен фрагмент кладки строительных блоков при создании столба забора.
На фиг. 6 изображен фрагмент кладки строительных блоков при создании столба за-
бора с возможностью присоединения вертикальной конструкции под углом 90°.
Заявляемый строительный блок представляет собой прямоугольный параллелепипед.
На верхней грани строительного блока расположен фиксирующий паз 1, а на нижней гра-
ни - выступ 2 под указанный паз. Одна из боковых граней строительного блока снабжена
фиксирующим выступом 3, который имеет трапециевидную форму и обеспечивает соеди-
нение типа "ласточкин хвост". Внутренняя грань строительного блока, и при необходимо-
сти внешняя грань, снабжены соответствующими фиксирующими пазами 4, 5, причем
указанные пазы 4, 5 смещены относительно друг друга. Паз 1 на верхней грани строи-
тельного блока и выступ 2 на нижней грани в вертикальном сечении имеют форму тре-
угольника. Длина паза 1 на верхней грани и выступа 2 на нижней грани меньше длины
соответствующей грани. Паз 1 на верхней грани и выступ 2 на нижней грани выполнены
со смещением по направлению к боковой грани с фиксирующим выступом 3. Строитель-
ный блок выполнен способом вибропрессования из цементно-песчаной смеси.
В частном случае при кладке строительных блоков в конструкцию столба используют
две разные группы строительных блоков: "правые" 8 и "левые" 7, т.е. с расположением
фиксирующего бокового выступа слева и справа соответственно. В данном частном слу-
чае кладку столба выполняют следующим образом.
Каждый ряд столба забора укладывается из строительных блоков одной группы, т.е.
"правых" 8 или "левых" 7. Ряды "правых" 8 и "левых" 7 блоков чередуются между собой.
Первый ряд блоков укладывается таким образом, чтобы выровнять при помощи кладочно-
го раствора возможные неровности фундамента. При монтаже блоки укладываются вы-
ступом 2 вниз и пазом 1 вверх. Слой кладочного раствора наносится в паз 1 нижнего
блока в таких количествах, чтобы равномерно заполнить пространство между выступом 2
верхнего блока и пазом 1 нижнего. Верхний блок в этом случае лежит на нижнем, сопри-
касаясь гранями без раствора. Кладочный раствор находится только в пазу 1. В качестве
кладочного раствора можно применять монтажный клей на цементной основе. Первые 4-5
рядов столба необходимо бетонировать путем закладки арматуры во внутреннюю полость
6 столба и заполнения ее бетоном. Для усиления дополнительной несущей способности
столба необходимо бетонировать весь столб.

4. BY 7298 U 2011.06.30
4
Фиг. 2
Фиг. 3 Фиг. 4
Фиг. 5 Фиг. 6
