1. (19) BY (11) 10289
(13) U
(46) 2014.08.30
(51) МПК
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
E 06B 3/02
E 06B 3/42
E 04B 2/78
(2006.01)
(2006.01)
(2006.01)
(54) СИСТЕМА ИНТЕРЬЕРНОЙ ПЕРЕГОРОДКИ
С ДВОЙНЫМ ОСТЕКЛЕНИЕМ И РАЗДВИЖНОЙ ДВЕРЬЮ
(21) Номер заявки: u 20140073
(22) 2014.02.25
(71) Заявитель: Совместное общество
с ограниченной ответственностью
"АлюминТехно" (BY)
(72) Авторы: Будько Андрей Викторович;
Роткин Дмитрий Константинович (BY)
(73) Патентообладатель: Совместное обще-
ство с ограниченной ответственно-
стью "АлюминТехно" (BY)
(57)
1. Система интерьерной перегородки с двойным остеклением и раздвижной дверью,
содержащая стойки и ригели каркаса, связанные между собой кронштейнами с формиро-
ванием каркаса перегородки с установленными в нем элементами заполнения двойного
остекления, по меньшей мере одно полотно раздвижной двери, содержащее, по меньшей
мере, верхний профиль полотна раздвижной двери и элемент заполнения, стойки и ригели
проема, связанные между собой кронштейнами с формированием по меньшей мере одной
расположенной между элементами заполнения двойного остекления приемной зоны для
приема полотна раздвижной двери и открытого проема под раздвижную дверь, и механизм
раздвижной двери, включающий, по меньшей мере, нижнюю и верхнюю направляющие,
Фиг. 1
BY10289U2014.08.30

2. BY 10289 U 2014.08.30
2
связанные с полотном раздвижной двери средства перемещения полотна раздвижной двери,
выполненные с возможностью возвратно-поступательного перемещения в направляющих,
и ограничители перемещения, при этом стойки и ригели каркаса и стойки и ригели проема
снабжены функциональными пазами под установку кронштейнов и элементов фиксации
заполнения, отличающаяся тем, что кронштейны, связывающие стойки и ригели, по
меньшей мере, проема, выполнены в виде накладных элементов, а функциональные пазы
под установку кронштейнов расположены продольно на внешней поверхности стоек и ри-
гелей, стойки проема включают две крайние стойки проема, расположенные на заданном
расстоянии друг от друга в направлении продольной оси ригелей, и по меньшей мере одну
пару центральных разделительных полустоек, расположенных между крайними стойками
проема и симметрично и на заданном расстоянии друг от друга относительно продольной
оси ригелей, нижняя и верхняя направляющие механизма раздвижной двери совмещены с
соответствующими ригелями проема, при этом верхняя направляющая связана посредст-
вом накладных кронштейнов с крайними стойками проема, а нижняя направляющая свя-
зана посредством накладных кронштейнов с соответствующей крайней стойкой проема и
центральными полустойками проема, причем ширина стоек и ригелей проема соответст-
вует ширине стоек и ригелей каркаса.
2. Система по п. 1, отличающаяся тем, что каждая крайняя стойка проема выполнена
составной в продольном направлении и состоит из основного и дополнительного профи-
лей, где основной профиль имеет в основном П-образную форму с однокамерными боко-
выми участками и снабжен по меньшей мере одной парой продольных фиксирующих
пазов, симметрично расположенных на внутренней поверхности боковых участков с воз-
можностью фиксации в них соответствующих фиксирующих выступов дополнительного
профиля, симметрично расположенных на внешней поверхности боковых участков до-
полнительного профиля в основном П-образной формы, при этом П-образный дополни-
тельный профиль выполнен с возможностью фиксации в соответствующих фиксирующих
пазах основного профиля в двух различных положениях с поворотом на 180° относитель-
но продольной оси с формированием внутренней камеры стойки.
3. Система по п. 2, отличающаяся тем, что в зоне стыка двух участков дополнитель-
ного профиля, установленных на основном профиле относительно друг друга с поворотом
на 180° вокруг продольной оси, установлена заглушка, выполненная с возможностью од-
новременного формирования опорного элемента под установку профиля направляющей.
4. Система по любому из пп. 1-3, отличающаяся тем, что ригели проема дополни-
тельно включают усиленный ригель, расположенный в зоне верхней опорной поверхности
и связанный посредством накладных кронштейнов с крайними стойками проема и посред-
ством дополнительного вертикального ригеля и накладных кронштейнов с центральными
полустойками проема и верхней направляющей.
5. Система по любому из пп. 1-3, отличающаяся тем, что стойка проема закреплена
по отношению к верхней опорной поверхности посредством вспомогательного элемента,
закрепленного на верхней опорной поверхности и размещенного во внутренней камере
стойки проема с возможностью возвратно-поступательного перемещения в ней в направ-
лении продольной оси стойки проема.
6. Система по любому из пп. 1-3, отличающаяся тем, что средства перемещения по-
лотна раздвижной двери выполнены в виде по меньшей мере двух колесных блоков, рас-
положенных на расстоянии друг от друга в направлении продольной оси направляющей,
каждый из которых представляет собой пару роликов, установленных на верхнем профиле
полотна раздвижной двери посредством регулируемого резьбового соединения.
7. Система по п. 6, отличающаяся тем, что в верхней направляющей механизма раз-
движной двери предусмотрено по меньшей мере одно отверстие для регулировки резьбо-
вого соединения колесных блоков.

3. BY 10289 U 2014.08.30
3
8. Система по любому из пп. 1-3, отличающаяся тем, что в приемной зоне для приема
полотна раздвижной двери дополнительно установлена по меньшей мере одна пара гори-
зонтальных импостов, расположенных по обеим сторонам двойного остекления, каждый
из которых связан посредством накладных кронштейнов с крайней стойкой проема и со-
ответствующей центральной полустойкой проема.
9. Система по любому из пп. 1-3, отличающаяся тем, что полотно раздвижной двери
выполнено с обрамлением из верхнего, нижнего и боковых профилей.
(56)
1. Международная заявка PCT/FR2009/051144, номер публикации WO 2010/001039 A1
от 14.04.2005 г.
2. Патент FR 293519 B1, 2009.
3. Патент FR 2937365 B1, 2012.
4. Европейский патент 721046 B1, 2004.
Заявляемая полезная модель относится к строительству, прежде всего к конструкциям
стен, перегородок и т.п., выполняемых из стекла, в частности к системе интерьерной пере-
городки с двойным остеклением и к раздвижным дверям, интегрированным в систему пе-
регородок.
Использование цельностеклянных стационарных перегородок для формирования от-
дельных, визуально доступных извне помещений является современной тенденцией в ар-
хитектуре интерьера, прежде всего, нежилых помещений и активно используется при
планировке офисных, торговых и т.п. площадей. Такого типа перегородки позволяют без
особых затрат на капитальное строительство создавать желаемый интерьер, например,
офиса, организовывать и преобразовывать офисное пространство, выделять отдельные ка-
бинеты, переговорные комнаты, зоны отдыха и представляют собой самый эффективный
и простой способ разделения большого по площади пространства на рабочие, торговые и
т.п. зоны. Для монтажа таких перегородок, как правило, используется каленое стекло
толщиной 8-12 мм, установленное в каркас из стального или алюминиевого профиля, ко-
торый закрепляется на горизонтальных и вертикальных несущих поверхностях (пол, по-
толок, стены). Одним из самых функциональных вариантов выполнения дверей в ин-
терьерных, в том числе стеклянных, перегородках считаются раздвижные двери. Они
могут изготавливаться цельностеклянными (без обрамления) или в обрамлении из алюми-
ния. Выполнение дверей раздвижными позволяет существенно экономить пространство,
особенно если речь идет об интерьерных перегородках с двойным остеклением, в конст-
рукции которых предусмотрено передвижение раздвижной двери в пространстве между
двумя стеклянными панелями перегородки. Это создает дополнительный дизайнерский
эффект, визуально расширяющий пространство помещения и делающий перегородку в
целом менее громоздкой и более легкой.
Известна раздвижная перегородка содержащая по меньшей мере одну скользящую па-
нель и стеклопакет, который содержит по меньшей мере два стеклянных листа, разнесен-
ных с помощью плоских прокладок [1]. В рассматриваемой конструкции остекление
снабжено прокладкой по меньшей мере на части одного из своих краев для формирования
бокового зазора, при этом пространство между двумя стеклянными листами образует при-
емную зону для скользящей панели, входящей в боковой зазор. Перегородка описанной
выше конструкции обеспечивает высокое светопропускание и занимает небольшой объем,
так как скользящая панель задвигается внутрь стеклопакета. Такая перегородка выполнена
в основном без каркаса, что усложняет ее монтаж и снижает надежность и безопасность
конструкции, несмотря на то что в патенте говорится об обеспечении необходимых
свойств жесткости и твердости.

4. BY 10289 U 2014.08.30
4
Известны секционные перегородки с раздвижной дверью, содержащие связанные ме-
жду собой стойки и ригели каркаса с формированием каркаса перегородки с установлен-
ными в нем элементами двойного заполнения и полотно раздвижной двери [2, 3]. В
перегородках выполнен дверной проем, сформированный стойками и горизонтальными
перемычками. Кроме того, в перегородках с одной из сторон дверного проема между эле-
ментами двойного заполнения предусмотрена приемная зона для приема полотна раз-
движной двери. Для перемещения раздвижной двери в перегородках предусмотрен
механизм раздвижной двери, включающий верхнюю направляющую и связанные с полот-
ном раздвижной двери и верхней направляющей средства перемещения полотна раздвиж-
ной двери. Известные аналогичные по своей конструкции перегородки отличаются в
основном особенностями выполнения механизма раздвижной двери. В описанных конст-
рукциях такого типа дверной проем выступает за пределы габарита двойного заполнения
и занимает ощутимый дополнительный объем.
Известна также система интерьерной перегородки с двойными стенками и раздвижной
дверью, в которой стойки и ригели связаны между собой кронштейнами с формированием
каркаса перегородки с установленными в нем элементами двойного заполнения в виде
гипсокартонных панелей [4]. Система содержит также полотно раздвижной двери, а также
стойки и ригели проема, связанные между собой кронштейнами с формированием распо-
ложенной между элементами заполнения двойного остекления приемной зоны для приема
полотна раздвижной двери и открытого проема под раздвижную дверь, и механизм раз-
движной двери, включающий нижнюю и верхнюю направляющие, связанные с полотном
раздвижной двери средства перемещения полотна раздвижной двери, выполненные с воз-
можностью возвратно-поступательного перемещения в направляющих, и ограничители
перемещения. Описанная система предназначена для устройства непрозрачных перегоро-
док с элементами заполнения из гипсокартона, что не требует использования дополни-
тельных элементов, обеспечивающих безопасность конструкции при возникновении
условий для разрушения элементов заполнения из стекла. Кроме того, как и в описанных
выше конструкциях, в зоне сформированного открытого проема дверная коробка сущест-
венно выступает за пределы габарита двойного заполнения, не обеспечивая при этом по-
вышение прочности и надежности системы в зоне раздвижной двери.
Кроме упомянутых выше недостатков во всех описанных выше конструкциях за счет
и без того "объемного" каркаса в зоне открытого проема невозможно говорить об усиле-
нии конструкции дверного полотна, например, за счет его обвязки алюминиевым профи-
лем по всему периметру. Все дверные полотна в этих конструкциях снабжены верхним
профилем, на который устанавливают средства перемещения дверного полотна, и, в луч-
шем случае, нижним. При этом визуальная легкость конструкции двери, выполненной
цельностеклянной, иногда создается в ущерб стабильности положения полотна двери, осо-
бенно в момент его перемещения.
Анализ уровня техники показал, что в качестве наиболее близкой к заявляемой по со-
вокупности общих технических признаков может рассматриваться система интерьерной
перегородки с двойным остеклением и раздвижной дверью [3], которая была описана выше.
Таким образом, задачей полезной модели является разработка системы интерьерной
перегородки с двойным остеклением и раздвижной дверью, которая обеспечивала бы при
минимально возможном занимаемом объеме более высокую прочность и надежность, а
также более высокую допустимую нагрузку на элементы каркаса при упрощении конст-
рукции.
Поставленная задача решается заявляемой системой интерьерной перегородки с двой-
ным остеклением и раздвижной дверью, содержащей стойки и ригели каркаса, связанные
между собой кронштейнами с формированием каркаса перегородки с установленными в
нем элементами заполнения двойного остекления, по меньшей мере одно полотно раз-
движной двери, содержащее, по меньшей мере, верхний профиль полотна раздвижной

5. BY 10289 U 2014.08.30
5
двери и элемент заполнения, стойки и ригели проема, связанные между собой кронштей-
нами с формированием по меньшей мере одной расположенной между элементами запол-
нения двойного остекления приемной зоны для приема полотна раздвижной двери и
открытого проема под раздвижную дверь, и механизм раздвижной двери, включающий,
по меньшей мере, нижнюю и верхнюю направляющие, связанные с полотном раздвижной
двери средства перемещения полотна раздвижной двери, выполненные с возможностью
возвратно-поступательного перемещения в направляющих, и ограничители перемещения.
При этом стойки и ригели каркаса и стойки и ригели проема снабжены функциональными
пазами под установку кронштейнов и элементов фиксации заполнения. Поставленная за-
дача решается за счет того, что кронштейны, связывающие стойки и ригели, по меньшей
мере, проема, выполнены в виде накладных элементов, а функциональные пазы под уста-
новку кронштейнов расположены продольно на внешней поверхности стоек и ригелей.
Стойки проема включают две крайние стойки проема, расположенные на заданном рас-
стоянии друг от друга в направлении продольной оси ригелей, и по меньшей мере одну
пару центральных разделительных полустоек, расположенных между крайними стойками
проема и симметрично и на заданном расстоянии друг от друга относительно продольной
оси ригелей. Нижняя и верхняя направляющие механизма раздвижной двери совмещены с
соответствующими ригелями проема. При этом верхняя направляющая связана посредст-
вом накладных кронштейнов с крайними стойками проема, а нижняя направляющая свя-
зана посредством накладных кронштейнов с соответствующей крайней стойкой проема и
центральными полустойками проема. Ширина стоек и ригелей проема соответствует ши-
рине стоек и ригелей каркаса.
Заявляемая система интерьерной перегородки с раздвижной дверью была разработана
авторами в рамках известной системы интерьерных перегородок ALT111. Однако заяв-
ляемая конструкция может быть легко адаптирована специалистами в данной области
техники к любой другой системе профилей. Благодаря тому что кронштейны системы, со-
единяющие стойки с ригелями, являются накладными элементами и располагаются сна-
ружи перегородки, удалось реализовать раздвижную дверь с заходом внутрь перегородки,
между установленным двойным заполнением, где все конструктивные элементы, включая
элементы каркаса и элементы заполнения, расположены в габаритах, ограниченных вер-
тикальными стенками перегородки. При этом профили стоек и ригелей, формирующие
проем под установку раздвижной двери, повторяют видимую ширину профилей системы
ALT111, что исключает необходимость использования переходных элементов, а также
создает визуально целостную конструкцию. Кроме того, все профили стоек и ригелей
также снабжены расположенными снаружи продольными функциональными пазами под
установку кронштейнов и элементов, фиксирующих заполнение. Это обеспечивает высо-
кую степень унификации элементов системы интерьерной перегородки с двойным остек-
лением в целом. Совмещение - исполнение в виде одного конструктивного элемента -
нижней и верхней направляющих механизма раздвижной двери с соответствующими ри-
гелями проема упрощает конструкцию системы в зоне установки раздвижной двери и
обеспечивает "облегчение" конструкции, сокращение времени и упрощение монтажа сис-
темы, повышение удобства доступа при обслуживании и ремонте.
Наличие в заявляемой системе накладных кронштейнов, соединяющих стойки с риге-
лями, предусматривает их установку в соответствующие функциональные продольные
пазы, выполненные на профилях стоек и ригелей. При этом пазы и накладные кронштей-
ны выполнены таким образом, что накладные кронштейны могут устанавливаться в пазах
заподлицо с внешней поверхностью профиля стойки и/или ригеля как в продольном, так и
в поперечном направлениях.
Предложенное расположение и выполнение стоек и полустоек проема в совокупности
с описанными выше другими существенными признаками заявляемой системы обеспечи-
вает формирование оптимальных с точки зрения геометрии и допустимых нагрузок при-

6. BY 10289 U 2014.08.30
6
емной зоны для приема полотна раздвижной двери и открытого проема под раздвижную
дверь.
В наиболее предпочтительных формах реализации заявляемой системы интерьерной
перегородки с двойным остеклением и раздвижной дверью каждая крайняя стойка проема
выполнена составной в продольном направлении и состоит из основного и дополнительного
профилей. Основной профиль имеет в основном П-образную форму с однокамерными бо-
ковыми участками и снабжен по меньшей мере одной парой продольных фиксирующих
пазов, симметрично расположенных на внутренней поверхности боковых участков. До-
полнительный профиль также имеет в основном П-образную форму, выполнен бескамер-
ным и снабжен ответными фиксирующими выступами, симметрично расположенными на
внешней поверхности боковых участков. При этом П-образный дополнительный профиль
(в частности, его фиксирующие выступы) выполнен с возможностью фиксации в соответ-
ствующих фиксирующих пазах основного профиля в двух различных положениях с пово-
ротом на 180° относительно продольной оси с формированием внутренней камеры стойки.
Такое выполнение позволяет получить, например, цельную вертикальную стойку, в част-
ности крайнюю стойку проема, которая на различных вертикальных участках имеет сту-
пенчатый профиль поверхности со стороны проема. Такое выполнение исключает
необходимость использования стыкового узла между участками различной геометрии од-
ной стойки, что упрощает конструкцию, а также монтаж системы и позволяет существен-
но повысить жесткость, допустимую нагрузку и надежность системы в целом.
В таких формах реализации заявляемой системы в зоне стыка двух участков дополни-
тельного профиля, установленных на основном профиле относительно друг друга с пово-
ротом на 180° вокруг продольной оси, установлена заглушка, которая выполнена с
возможностью одновременного формирования опорного элемента под установку профиля
направляющей. Такие формы реализации представляют конструктивно простое и ориги-
нальное решение стыковочного узла между цельной вертикальной крайней стойкой
проема и совмещенной с ригелем, т.е. выполняющей в том числе функцию ригеля, на-
правляющей.
В различных предпочтительных формах реализации заявляемой системы интерьерной
перегородки с двойным остеклением и раздвижной дверью ригели проема могут дополни-
тельно включать усиленный ригель, расположенный в зоне верхней опорной поверхности
и связанный посредством накладных кронштейнов с крайними стойками проема и посред-
ством дополнительного вертикального ригеля и накладных кронштейнов с центральными
полустойками проема и верхней направляющей. Такие формы реализации наиболее высо-
кую эффективность проявляют в системах интерьерной перегородки с двойным остекле-
нием и раздвижной дверью при достаточно большой высоте потолка (верхней опорной
поверхности) помещения.
Наиболее предпочтительными формами реализации заявляемой системы интерьерной
перегородки с двойным остеклением и раздвижной дверью являются те, в которых стойка
проема закреплена по отношению к верхней опорной поверхности посредством вспомога-
тельного элемента, закрепленного на верхней опорной поверхности и размещенного во
внутренней камере стойки проема с возможностью возвратно-поступательного перемеще-
ния в ней в направлении продольной оси стойки проема. Такие формы реализации позво-
ляют без ущерба для каркасной конструкции компенсировать возможные температурные
и/или механические (нагрузочные) "колебания"/изменение взаимного положения конст-
руктивных элементов, в том числе несущих/опорных для системы, здания.
В общем случае в заявляемой системе интерьерной перегородки с двойным остекле-
нием и раздвижной дверью могут быть использованы любые подходящие и известные
специалистам в данной области техники средства перемещения полотна раздвижной две-
ри. В то же время в наиболее предпочтительных формах реализации средства перемеще-
ния полотна раздвижной двери могут быть выполнены в виде по меньшей мере двух

7. BY 10289 U 2014.08.30
7
колесных блоков, расположенных на расстоянии друг от друга в направлении продольной
оси направляющей. При этом каждый колесный блок представляет собой пару роликов,
установленных на верхнем профиле полотна раздвижной двери посредством регулируе-
мого резьбового соединения.
Для таких форм реализации наиболее предпочтительным является, когда в верхней
направляющей механизма раздвижной двери предусмотрено по меньшей мере одно отвер-
стие для регулировки резьбового соединения колесных блоков. Это обеспечивает простой
и удобный доступ для регулировки положения колесных блоков, а тем самым и положе-
ния полотна раздвижной двери при монтаже/демонтаже, ремонте и обслуживании полотна
раздвижной двери.
В предпочтительных формах реализации заявляемой системы интерьерной перегород-
ки с двойным остеклением и раздвижной дверью в приемной зоне для приема полотна
раздвижной двери может быть дополнительно установлена по меньшей мере одна пара
горизонтальных импостов, расположенных по обеим сторонам двойного остекления, каж-
дый из которых связан посредством накладных кронштейнов с крайней стойкой проема и
соответствующей центральной полустойкой проема. Эти формы выполнения могут быть
использованы, в частности, при значительной высоте и/или площади элементов заполне-
ния приемной зоны для приема полотна раздвижной двери или для создания визуально
согласованной по площади "ячеек" для элементов заполнения структуры каркаса.
Кроме того, для всех рассмотренных выше и других возможных в рамках заявленных
притязаний форм реализации системы интерьерной перегородки с двойным остеклением и
раздвижной дверью полотно раздвижной двери предпочтительно может быть выполнено с
обрамлением из верхнего, нижнего и боковых профилей.
Упомянутые выше и другие достоинства и преимущества заявляемой системы интерь-
ерной перегородки с двойным остеклением и раздвижной дверью будут рассмотрены бо-
лее подробно ниже на предпочтительных, но не ограничивающих примерах реализации
системы со ссылками на позиции фигур, на которых схематично представлены:
фиг. 1 - общий подетальный вид заявляемой системы в зоне раздвижной двери в одной
из форм выполнения;
фиг. 2 - общий вид системы по фиг. 1 в собранном виде (с условно прозрачной верх-
ней направляющей);
фиг. 3 - поперечное сечение основного профиля стойки;
фиг. 4 - поперечное сечение дополнительного профиля стойки;
фиг. 5 - общий вид фрагмента крайней проема стойки в одной из форм реализации;
фиг. 6 - общий вид фрагмента крайней проема стойки в другой форме реализации;
фиг. 7 - общий вид фрагмента каркаса в зоне стыковки крайней стойки проема и верх-
ней направляющей;
фиг. 8 - поперечное сечение профиля верхней направляющей;
фиг. 9. - поперечный разрез фрагмента системы в зоне установки раздвижной двери в
верхней направляющей;
фиг. 10 - поперечный разрез фрагмента системы в зоне установки раздвижной двери в
нижней направляющей;
фиг. 11 - поперечный разрез фрагмента системы в зоне установки раздвижной двери
между парой центральных разделительных полустоек;
фиг. 12 - поперечный разрез фрагмента системы в зоне верхнего усиленного ригеля;

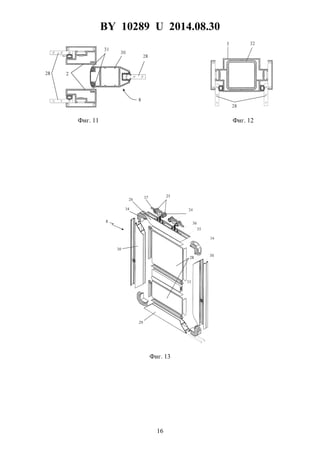

фиг. 13 - общий подетальный вид раздвижной двери из состава заявляемой системы в
одной из форм выполнения;
фиг. 14 - поэтапная схема монтажа системы интерьерной перегородки в зоне раздвиж-
ной двери;
фиг. 15 - общий вид системы по фиг. 1 в собранном виде.

8. BY 10289 U 2014.08.30
8

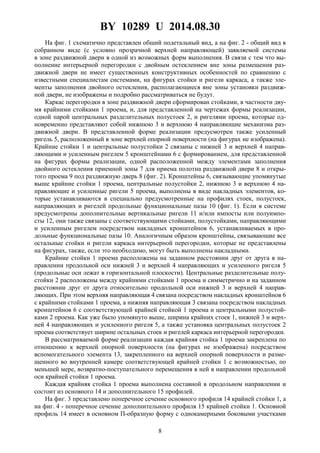

На фиг. 1 схематично представлен общий подетальный вид, а на фиг. 2 - общий вид в
собранном виде (с условно прозрачной верхней направляющей) заявляемой системы
в зоне раздвижной двери в одной из возможных форм выполнения. В связи с тем что вы-
полнение интерьерной перегородки с двойным остеклением вне зоны размещения раз-
движной двери не имеет существенных конструктивных особенностей по сравнению с
известными специалистам системами, на фигурах стойки и ригели каркаса, а также эле-
менты заполнения двойного остекления, располагающиеся вне зоны установки раздвиж-
ной двери, не изображены и подробно рассматриваться не будут.
Каркас перегородки в зоне раздвижной двери сформирован стойками, в частности дву-
мя крайними стойками 1 проема, и, для представленной на чертежах формы реализации,
одной парой центральных разделительных полустоек 2, и ригелями проема, которые од-
новременно представляют собой нижнюю 3 и верхнюю 4 направляющие механизма раз-
движной двери. В представленной форме реализации предусмотрен также усиленный
ригель 5, расположенный в зоне верхней опорной поверхности (на фигурах не изображена).
Крайние стойки 1 и центральные полустойки 2 связаны с нижней 3 и верхней 4 направ-
ляющими и усиленным ригелем 5 кронштейнами 6 с формированием, для представленной
на фигурах формы реализации, одной расположенной между элементами заполнения
двойного остекления приемной зоны 7 для приема полотна раздвижной двери 8 и откры-
того проема 9 под раздвижную дверь 8 (фиг. 2). Кронштейны 6, связывающие упомянутые
выше крайние стойки 1 проема, центральные полустойки 2, нижнюю 3 и верхнюю 4 на-
правляющие и усиленные ригели 5 проема, выполнены в виде накладных элементов, ко-
торые устанавливаются в специально предусмотренные на профилях стоек, полустоек,
направляющих и ригелей продольные функциональные пазы 10 (фиг. 1). Если в системе
предусмотрены дополнительные вертикальные ригели 11 и/или импосты или полуимпо-
сты 12, они также связаны с соответствующими стойками, полустойками, направляющими
и усиленным ригелем посредством накладных кронштейнов 6, устанавливаемых в про-
дольные функциональные пазы 10. Аналогичным образом кронштейны, связывающие все
остальные стойки и ригели каркаса интерьерной перегородки, которые не представлены
на фигурах, также, если это необходимо, могут быть выполнены накладными.
Крайние стойки 1 проема расположены на заданном расстоянии друг от друга в на-
правлении продольной оси нижней 3 и верхней 4 направляющих и усиленного ригеля 5
(продольные оси лежат в горизонтальной плоскости). Центральные разделительные полу-
стойки 2 расположены между крайними стойками 1 проема и симметрично и на заданном
расстоянии друг от друга относительно продольной оси нижней 3 и верхней 4 направ-
ляющих. При этом верхняя направляющая 4 связана посредством накладных кронштейнов 6
с крайними стойками 1 проема, а нижняя направляющая 3 связана посредством накладных
кронштейнов 6 с соответствующей крайней стойкой 1 проема и центральными полустой-
ками 2 проема. Как уже было упомянуто выше, ширина крайних стоек 1, нижней 3 и верх-
ней 4 направляющих и усиленного ригеля 5, а также установка центральных полустоек 2
проема соответствует ширине остальных стоек и ригелей каркаса интерьерной перегородки.
В рассматриваемой форме реализации каждая крайняя стойка 1 проема закреплена по
отношению к верхней опорной поверхности (на фигурах не изображена) посредством
вспомогательного элемента 13, закрепленного на верхней опорной поверхности и разме-
щенного во внутренней камере соответствующей крайней стойки 1 с возможностью, по
меньшей мере, возвратно-поступательного перемещения в ней в направлении продольной
оси крайней стойки 1 проема.
Каждая крайняя стойка 1 проема выполнена составной в продольном направлении и
состоит из основного 14 и дополнительного 15 профилей.
На фиг. 3 представлено поперечное сечение основного профиля 14 крайней стойки 1, а
на фиг. 4 - поперечное сечение дополнительного профиля 15 крайней стойки 1. Основной
профиль 14 имеет в основном П-образную форму с однокамерными боковыми участками

9. BY 10289 U 2014.08.30
9
16 и снабжен, в рассматриваемой форме реализации, двумя парами продольных фикси-
рующих пазов 17, симметрично расположенных на внутренней поверхности боковых уча-
стков 16. Дополнительный профиль 15 также имеет в основном П-образную форму и
снабжен фиксирующими выступами 18, симметрично расположенными на внешней по-
верхности боковых участков 19 дополнительного профиля 15. П-образный дополнитель-
ный профиль 15 выполнен с возможностью фиксации его фиксирующих выступов 18 в
соответствующих фиксирующих пазах 17 основного профиля 14 в двух различных поло-
жениях с поворотом на 180° относительно продольной оси с формированием внутренней
камеры 20 крайней стойки 1.
Упомянутые два возможных положения фиксации дополнительного профиля 15 край-
ней стойки 1 в основном профиле 14 крайней стойки 1 проиллюстрированы фиг. 5 и 6. Из
фигур видно, что основной профиль 14 крайней стойки 1 выполняется цельным по длине,
соответствующей предусмотренной проектом высоте интерьерной перегородки. При этом
дополнительный профиль 15 "собирается" из отдельных участков заданной проектом ин-
терьерной перегородки длины и устанавливается либо с формированием одной общей
плоской поверхности (фиг. 5), либо с формированием ступенчатой поверхности (фиг. 6).
В любом случае рассматриваемая форма реализации предполагает установку в зоне стыка
двух участков дополнительного профиля 15 заглушки 21. Это особенно предпочтительно
в случае стыка двух участков дополнительного профиля 15, установленных на основном
профиле относительно друг друга с поворотом на 180° вокруг продольной оси. В этом
случае установленная на стыке заглушка 21 одновременно формирует опорный элемент
22 под установку профиля верхней направляющей 4.
Как уже было упомянуто выше, механизм раздвижной двери включает в том числе
нижнюю 3 и верхнюю 4 направляющие, которые в заявляемой системе одновременно вы-
полняют функцию ригелей и связаны с крайними стойками 1 и центральными полустой-
ками 2. На фиг. 7 представлен общий вид фрагмента каркаса в зоне стыковки крайней
стойки 1 проема и верхней направляющей 4, где жирной линией обозначен профиль попе-
речного сечения верхней направляющей 4 (поперечное сечение профиля верхней направ-
ляющей 4 более детально изображено на фиг. 8). В профиле верхней направляющей 4
сформированы открытая снизу с формированием направляющего паза продольная цен-
тральная камера 23 под установку в ней с возможностью возвратно-поступательного пе-
ремещения связанных с полотном раздвижной двери 8 средств перемещения полотна
раздвижной двери 8.
Средства перемещения полотна раздвижной двери 8 в рассматриваемой форме реали-
зации (фиг. 2) выполнены в виде двух колесных блоков 24, расположенных на расстоянии
друг от друга в направлении продольной оси верхней направляющей 4.
Представленный на фиг. 9 поперечный разрез фрагмента системы в зоне установки
раздвижной двери 8 в верхней направляющей 4 более детально иллюстрирует конструк-
цию и взаимосвязи между элементами раздвижной двери 8, верхней направляющей 4 и
колесного блока 24. В рассматриваемой форме реализации каждый из колесных блоков 24
представляет собой пару роликов 25, установленных на верхнем профиле 26 полотна раз-
движной двери 8 посредством регулируемого резьбового соединения 27, что ниже будет
рассмотрено более подробно. Позицией 28 здесь и ниже обозначены элементы заполнения -
стеклянные панели.
В рассматриваемой форме реализации полотно раздвижной двери 8 выполнено с об-
рамлением из верхнего 26, нижнего 29 и боковых 30 профилей.
Поперечный разрез фрагмента системы в зоне установки раздвижной двери 8 в ниж-
ней направляющей 3 представлен на фиг. 10. Нижняя направляющая 3 закреплена по от-
ношению к нижней опорной поверхности (полу) посредством резьбового крепежного
элемента (позициями на фигуре пол и крепежный элемент не обозначены). В качестве
профиля нижней направляющей 3 используется основной профиль 14 крайних стоек 1.

10. BY 10289 U 2014.08.30
10
При этом в фиксирующих пазах 16 профиля 14 и фиксирующих пазах (позицией не обо-
значены) нижнего профиля 29 раздвижной двери 8 закрепляется уплотнитель 31, напри-
мер фетровый уплотнитель.
Поперечный разрез фрагмента системы в зоне установки раздвижной двери 8 между
парой центральных разделительных полустоек 2 представлен на фиг. 11, на которой изо-
бражены центральные полустойки 2 с элементами заполнения 28 и боковой профиль 30
раздвижной двери 8 с элементом заполнения 28 и уплотнителями 31.
На фиг. 12 схематично представлен поперечный разрез фрагмента системы в зоне
верхнего усиленного ригеля 5. Усиленный ригель 5 выполнен в виде однокамерного про-
филя, в камере которого установлена стальная труба 32 с определенной геометрией попе-
речного сечения.
На фиг. 13 представлен общий подетальный вид раздвижной двери из состава заяв-
ляемой системы в одной из возможных форм выполнения. Как уже было упомянуто выше,
раздвижная дверь 8 состоит из верхнего 25, нижнего 29 и боковых 30 профилей, а также (в
рассматриваемой форме реализации) профиля импоста 33, связанных между собой стяж-
ными уголками 34 с формированием каркаса дверного полотна, в котором зафиксированы
элементы заполнения - стеклянные панели 28. В паз 35 верхнего профиля 26 установлены
кронштейны 36, которые дистанцируются от краев профиля на необходимое расстояние и
фиксируются самонарезающими винтами (позицией не обозначены). На резьбовые
шпильки 37 кронштейнов 36 установлены колесные блоки 24 с роликами 25. Кронштейны
36 с резьбовыми шпильками 37 в рассматриваемой форме реализации представляют собой
упомянутое выше регулируемое резьбовое соединение 27.
На фиг. 15 представлен общий вид системы в рассматриваемой форме реализации в
полностью собранном виде. Здесь, в частности, представлено отверстие 38 для регулиров-
ки резьбового соединения 27 колесных блоков 24, предусмотренное в верхней направ-
ляющей 4 механизма раздвижной двери.
В заявляемой системе предусмотрены также ограничители 39 перемещения раздвиж-
ной двери 8 (фиг. 2).
На фиг. 14 представлена поэтапная схема монтажа системы интерьерной перегородки
в зоне раздвижной двери 8.
Заявляемая система интерьерной перегородки с двойным остеклением и раздвижной
дверью монтируется и работает следующим образом.
Монтаж системы интерьерной перегородки в зоне раздвижной двери 8 осуществляется
поэтапно в соответствии со схемой, представленной на фиг. 14.
По краям проема под установку раздвижной двери 8 в расчетных "точках" формируют
комбинированные вертикальные крайние стойки 1. Каждую крайнюю стойку 1 крепят к
верхней опорной поверхности (потолку/верхней плите перекрытия) посредством вспомо-
гательного элемента 13, представляющего собой сухарный элемент, совместно с внутренней
камерой 20 комбинированной крайней стойки 1 образуют "плавающую пятку" (этап 1 по
фиг. 14). Наличие свободной подвижки по вертикали позволяет компенсировать как тем-
пературные расширения алюминиевого профиля крайней стойки 1 проема, так и прогибы
верхней плиты перекрытия или другие механические нагрузки различных направлений на
крайние стойки 1. Комбинированные крайние стойки 1 собирают предварительно по ре-
зультатам произведенных замеров. Конструкция комбинированных крайних стоек 1 пока-
зана на фиг. 5 и 6. На фиг. 5 изображена крайняя стойка 1, расположенная на фиг. 1 и 2
слева (далее по тексту - левая стойка). На фиг. 6 изображена крайняя стойка 1, располо-
женная на фиг. 1 и 2 справа (далее по тексту - правая стойка).
Основным профилем левой и правой крайних стоек 1 является профиль 14 (фиг. 3), в
который определенным образом, в зависимости от функционального назначения и распо-
ложения крайней стойки 1 (левая/правая), устанавливается вспомогательный профиль 15
(фиг. 4) путем "задвигания" его продольных фиксирующих выступов 18, выполненных на

11. BY 10289 U 2014.08.30
11
внешней поверхности боковых участков 19, в соответствующие продольные фиксирую-
щие пазы 17 основного профиля 14, выполненные на внутренней поверхности его боко-
вых участков 16.
В зоне верхней опорной поверхности крайние стойки 1 "связывают" верхним усилен-
ным ригелем 5 (этап 2 по фиг. 14). В зависимости от ширины проема и веса полотна раз-
движной двери верхний усиленный ригель 5 может быть усилен путем размещения в его
камере стальной трубы 32, имеющей заданную геометрию (например, в форме реализации
по фиг. 12 в усиленном ригеле 5 использована стальная труба квадратного (со скруглен-
ными углами) сечения 40×40 мм с толщиной стенки 3 мм). Усиленный ригель 5 крепится
по отношению к крайним стойкам 1 с помощью накладных кронштейнов 6 и крепежных,
например резьбовых, деталей (позициями на фигурах не обозначены).
Далее (этап 3 по фиг. 14) устанавливают нижнюю направляющую 3, профилем для
которой является основной профиль 14, который формирует крайние стойки 1 проема.
Однако дополнительный профиль 15 в него не устанавливается, а в продольных фикси-
рующих пазах 17 основного профиля 14 шлицуется, например, фетровый уплотнитель 31,
который нивелирует зазор между полотном раздвижной двери 8 и стенками основного
профиля 14 (фиг. 10). Нижняя направляющая 3 крепится к полу посредством крепежных,
например резьбовых, деталей (позицией на фиг. 10 не обозначены) и к левой крайней
стойке 1 с помощью накладных кронштейнов 6 и крепежных, например резьбовых, дета-
лей (позициями на фигурах не обозначены).
Верхняя направляющая 4 выполнена из профиля, поперечное сечение которого пред-
ставлено на фиг. 8, и одновременно выполняет функцию ригеля, связывающего две крайние
стойки 1. Профиль имеет продольную центральную камеру 23, разомкнутую/открытую
снизу, под установку колесных блоков 24 с роликами 25 и ограничителей 39 движения по-
лотна раздвижной двери 8. В нижней части профиля предусмотрены также пазы под уста-
новку фетрового уплотнителя (позициями на фигурах не обозначены, но представлены на
фиг. 9), скрывающего зазор между верхней направляющей и полотном раздвижной двери 8,
а также защищающего зону установки конструктивных элементов средств перемещения
полотна раздвижной двери от пыли.
Далее (этап 4 по фиг. 14) осуществляют сборку полотна раздвижной двери и его уста-
новку в верхней направляющей 4.
Для сборки полотна раздвижной двери 8 в соответствии с рассматриваемой в качестве
примера формой реализации верхний 26, нижний 29 и боковые 30 профили (в данной
форме реализации все указанные профили имеют одинаковую форму поперечного сече-
ния) раздвижной двери 8 нарезают в размер, угол реза 45°, на отрезки, формирующие кон-
тур полотна раздвижной двери 8 (фиг. 13). Собирают контур на стяжных уголках 34 с
установкой профиля импоста 33, который фиксируют, например, самонарезающими вин-
тами (позициями на фигурах не обозначены). Далее в контур устанавливают и фиксируют
элементы заполнения - стеклянные пластины 28. На полотне двери, кроме того, может
быть установлена специальная дверная фурнитура: ручки (фиг. 15), замки и т.п.
Предварительно в паз 35 верхнего профиля 26 раздвижной двери 8 заводят кронштей-
ны 36, которые располагают на необходимом расстоянии от краев профиля 36 и фиксиру-
ют, например, самонарезающими винтами (позициями на фигурах не обозначены).
Кронштейны 36 для установки колесных блоков 24 с роликами 25 на полотно раздвижной
двери 8 изготавливают с учетом геометрии паза 35 верхнего профиля 26 и особенностей
установки и регулировки колесных блоков 24 с роликами 25. В пазы нижнего профиля,
также предварительно, устанавливают, например, фетровый уплотнитель (на фигурах не
изображено). Торцы боковых профилей 30 собранного полотна раздвижной двери 8 за-
крывают уплотнителем (позициями на фиг. 13 не обозначен). В завершение на резьбовые
шпильки 37 кронштейнов 36 накручивают колесные блоки 24 с роликами 25, которые рас-
полагают на необходимое расстояние относительно верхней горизонтальной плоскости

12. BY 10289 U 2014.08.30
12
верхнего профиля 26 и ориентируют по противоположным направлениям движения двери.
В системе используют колесные блоки 24 с роликами 25 и ограничители 39 движения для
реализации верхнего подвеса полотна раздвижной двери 8.
Колесные блоки 24 с роликами 25 вводят в открытую/разомкнутую снизу продольную
центральную камеру 23 верхней направляющей 4, находясь в которой ролики 25 "опира-
ются" на нижние участки продольной центральной камеры 23 с возможностью качения по
ним при возвратно-поступательном перемещении полотна раздвижной двери 8. При этом
резьбовые шпильки 37 беспрепятственно проходят через продольный паз, размыкающую
продольную центральную камеру 23.
Далее (этап 5 по фиг. 14) устанавливают верхнюю направляющую 4 с "подвешенным"
в ней полотном раздвижной двери 8, заводя нижний профиль 29 полотна раздвижной две-
ри 8 в нижнюю направляющую 3 и закрепляя верхнюю 20 направляющую 4 на крайних
стойках 1 с помощью накладных кронштейнов 6 и крепежных, например резьбовых, дета-
лей (позициями на фигурах не обозначены). После чего (этап 6 по фиг. 15) устанавливают
центральные разделительные полустойки 2, закрепляя их с помощью накладных крон-
штейнов 6 и крепежных, например резьбовых, деталей (позициями на фигурах не обозна-
чены) по отношению к нижней 3 и верхней 4 направляющим. При этом обращенные
наружу поверхности каждой из центральных полустоек 2 расположены в плоскости соот-
ветствующих, обращенных наружу поверхностей крайних левой и правой стоек 1, а рас-
стояние между обращенными внутрь поверхностями центральных полустоек 2 выбрано
таким, что не препятствует свободному перемещению между ними полотна раздвижной
двери 8 (фиг. 11). Кроме того, устанавливают дополнительный вертикальный ригель 11,
закрепляя его с помощью накладных кронштейнов 6 и крепежных, например резьбовых,
деталей (позициями на фигурах не обозначены) по отношению к верхней направляющей 4
и верхнему усиленному ригелю 5. Таким образом, по завершении этапа 6 сформирован
каркас проема с выделением в нем приемной зоны 7 для приема полотна раздвижной две-
ри 8 и открытого проема.
В последнюю очередь, если это предусмотрено проектом, устанавливают полуимпо-
сты 12, закрепляя их с помощью накладных кронштейнов 6 и крепежных, например резь-
бовых, деталей (позициями на фигурах не обозначены), для данной формы реализации, по
отношению к левой крайней стойке 1 и соответствующей полустойке 2 (этап 7 по фиг. 14).
Как уже упоминалось выше, ширина крайних стоек 1, верхнего усиленного ригеля 5,
нижней 3 и верхней 4 направляющих и дополнительного вертикального ригеля 11 соот-
ветствует ширине стоек и ригелей каркаса системы интерьерной перегородки в целом.
Аналогичным образом расположение и размеры профилей центральных полустоек 2 и
импостов/полуимпостов 12 выбраны таким образом, что обращенные наружу поверхности
всех профилей расположены в одной условной плоскости.
После того как сформирован каркас проема, устанавливают элементы заполнения -
стеклянные панели 28.
Использование в заявляемой системе интерьерной перегородки с двойным остеклени-
ем и раздвижной дверью накладных кронштейнов 6 для крепления всех конструктивных
элементов, по меньшей мере, каркаса проема (крайних стоек 1, центральных полустоек 2,
верхнего усиленного ригеля 5, нижней 3 и верхней 4 направляющих, дополнительного
вертикального ригеля 11, импостов/полуимпостов 12) кроме максимального упрощения
монтажа системы обеспечивает также возможность оптимизации (уменьшения) габаритов
системы и значительно повышает ее ремонтопригодность, т.к. в случае необходимости
замены какого-либо из конструктивных элементов замена может быть произведена путем
демонтажа только одного этого элемента после съема не более четырех соответствующих
накладных кронштейнов 6. Оптимизация габаритов системы достигается, в частности, за
счет установки накладных кронштейнов 6 в продольных функциональных пазах 10, пре-
дусмотренных на основном профиле 14, профилях верхней направляющей 4, центральных

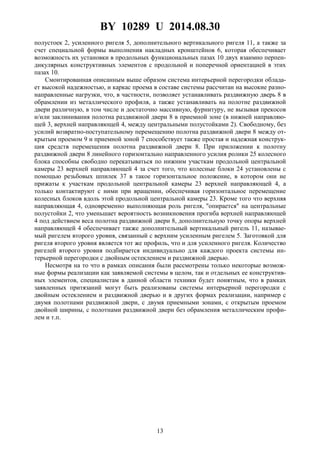

13. BY 10289 U 2014.08.30
13
полустоек 2, усиленного ригеля 5, дополнительного вертикального ригеля 11, а также за
счет специальной формы выполнения накладных кронштейнов 6, которая обеспечивает
возможность их установки в продольных функциональных пазах 10 двух взаимно перпен-
дикулярных конструктивных элементов с продольной и поперечной ориентацией в этих
пазах 10.
Смонтированная описанным выше образом система интерьерной перегородки облада-
ет высокой надежностью, и каркас проема в составе системы рассчитан на высокие разно-
направленные нагрузки, что, в частности, позволяет устанавливать раздвижную дверь 8 в
обрамлении из металлического профиля, а также устанавливать на полотне раздвижной
двери различную, в том числе и достаточно массивную, фурнитуру, не вызывая прекосов
и/или заклинивания полотна раздвижной двери 8 в приемной зоне (в нижней направляю-
щей 3, верхней направляющей 4, между центральными полустойками 2). Свободному, без
усилий возвратно-поступательному перемещению полотна раздвижной двери 8 между от-
крытым проемом 9 и приемной зоной 7 способствует также простая и надежная конструк-
ция средств перемещения полотна раздвижной двери 8. При приложении к полотну
раздвижной двери 8 линейного горизонтально направленного усилия ролики 25 колесного
блока способны свободно перекатываться по нижним участкам продольной центральной
камеры 23 верхней направляющей 4 за счет того, что колесные блоки 24 установлены с
помощью резьбовых шпилек 37 в такое горизонтальное положение, в котором они не
прижаты к участкам продольной центральной камеры 23 верхней направляющей 4, а
только контактируют с ними при вращении, обеспечивая горизонтальное перемещение
колесных блоков вдоль этой продольной центральной камеры 23. Кроме того что верхняя
направляющая 4, одновременно выполняющая роль ригеля, "опирается" на центральные
полустойки 2, что уменьшает вероятность возникновения прогиба верхней направляющей
4 под действием веса полотна раздвижной двери 8, дополнительную точку опоры верхней
направляющей 4 обеспечивает также дополнительный вертикальный ригель 11, называе-
мый ригелем второго уровня, связанный с верхним усиленным ригелем 5. Заготовкой для
ригеля второго уровня является тот же профиль, что и для усиленного ригеля. Количество
ригелей второго уровня подбирается индивидуально для каждого проекта системы ин-
терьерной перегородки с двойным остеклением и раздвижной дверью.
Несмотря на то что в рамках описания были рассмотрены только некоторые возмож-
ные формы реализации как заявляемой системы в целом, так и отдельных ее конструктив-
ных элементов, специалистам в данной области техники будет понятным, что в рамках
заявленных притязаний могут быть реализованы системы интерьерной перегородки с
двойным остеклением и раздвижной дверью и в других формах реализации, например с
двумя полотнами раздвижной двери, с двумя приемными зонами, с открытым проемом
двойной ширины, с полотнами раздвижной двери без обрамления металлическим профи-
лем и т.п.
