7 6 synchronous(parallel) counters
Dokumen tersebut membahas tentang jenis-jenis counter seperti asynchronous counter, synchronous counter, synchronous down counter, dan synchronous up/down counter. Dijelaskan perbedaan sistem kerja dan kelebihan masing-masing jenis counter.
7 6 synchronous(parallel) counters
- 1.
- 2. Fikri Salahudin21060113120092 C C C C C C C C C C C C Anggota Kelompok
- 3. Pendahuluan RangkaianCounter Asyncroun counter 7-6 Synchronous(Parallel) counterspengertian synchroun counter Propagation delay Kelebihan syncron counter 7-7 Synchronous Down and UP/Down counters Pengertian Sistem Kerja Daftar isi
- 4.
- 5.
- 6. Rangkaian Asyncrhon Asynchronous counter(ripple counter) merupakan counter yang masukan clock pemicunya tidak terhubung ke setiap flip-flop secara langsung. Clock pemicunya harus merambat melalui setiap flip-flop untuk mencapai masukan flip-flop yang berikutnya.
- 7. Dikarenakan Asynchron mengharuskanuntuk merambat satu persatu setiap ff nya, hal ini menyebabkan Propagation Delay ( waktu yang diperlukan untuk merambatkan pulsa ) menjadi lebih lama
- 8.
- 9. Pengertian Untuk menghindari propagationdelay dari asynchron adalah dengan menggunakan synchronous counter Synchronous counter merupakan counter yang masukan clockpemicunya dihubungkan ke setiap flip- flop, sehingga setiap flip-flop akan beroperasi dengan masukan transisi clock yang sama. Pada synchronous counter harus dipastikan bahwa setiap flip-flop menahan transisi luarannya sampai tiba gilirannya. Dengan kata lain setiap flip flop secara bersamaan akan mendapatkan pulsa yang sama
- 10.
- 11. A >J & K nya FF A dibuat HIGH secara permanen sehingga akan toggle stiap NTG nya B > A=1 > Output A dimasukkan ke J & K nya FF B
- 12. C >A=B=1 > Menghubungkan logic sinyal AB ke input J & K nya FF C D > A=B=C=1 > Menghubungkan logic sinyal ABC ke input J&K nya FF C

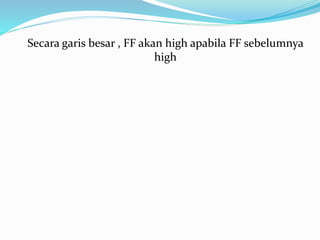

- 13. Secara garis besar, FF akan high apabila FF sebelumnya high
- 14. Propagation Delay Propagationdelay = lamanya waktu yang diperlukan untuk merambatkan pulsa Propagation delay pada syncronous counter lebih kecil daripada asyncron Total Delay = FF 𝑡 𝑝𝑑+ AND gate 𝑡 𝑝𝑑 Total delay didapat dari delay di FF dan di AND gate
- 15. Kelebihan Syncron Counter Bisa mengoperasikan frekuensi input yang lebih besar Mudah didesain untuk keperluan aplikasi yang lebih kompleks Memiliki kecepatan yang lebih baik dalam aplikasi counter atau rangkaian yang lebih besar

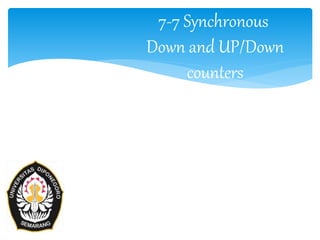

- 16. 7-7 Synchronous Down andUP/Down counters
- 17. Pengertian Up/Down Counter adalahpengembangan dari synchronous counter yang menggabungkan fungsi up counter dan down counter dalam satu rangkaian dengan suatu kontrol untuk menentukan proses counting yang dilakukan. Dengan rangkaian up/down conter ini proses counting dalam suatu perjalanan counting dapat diubah secara langsung dari posisi data output terakhi akan dilakukan proses count up atau count down. Untuk membangun suatu Up/Down Counter diperlukan synchronous counter dan ditambah rangkaian kontrol Up atau Down proses yang akan dilakukan.
- 18.
- 19. Diasumsikan posisi high= count up dan low = count down Saat Up/down diapasang high AND gates 1 & 2 hidup AND gates 3 & 4 mati Hal ini menyebabkan output A dan B melewati gates AND 1 & 2 menuju ke J & K nya FF b dan FF C
- 20. Saat Up/downdiapasang high AND gates 3 & 4 hidup AND gates 1 & 2 mati Hal ini menyebabkan output A dan B melewati gates AND 3 & 4 menuju ke J & K nya FF b dan FF C
- 21. Pada 5pulsa awal counter dipasang HIGH, sehingga perhitungan counter bergerak maju, tetapi pada 5 pulsa terakhir counter di pasang LOW, sehingga perhitungan counter bergerak mundur.
