1. Зураг диаграм

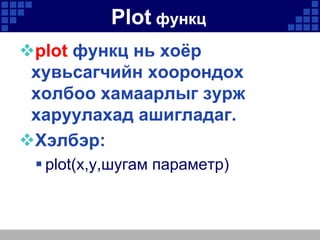

2. Plot функц
plot функц нь хоёр
хувьсагчийн хоорондох
холбоо хамаарлыг зурж
харуулахад ашигладаг.
Хэлбэр:
 plot(x,y,шугам параметр)

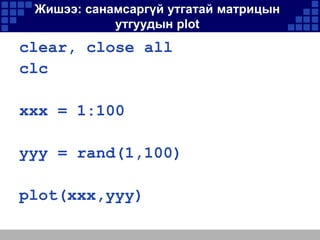

3. Жишээ: санамсаргүй утгатай матрицын
утгуудын plot
clear, close all
clc
xxx = 1:100
yyy = rand(1,100)
plot(xxx,yyy)

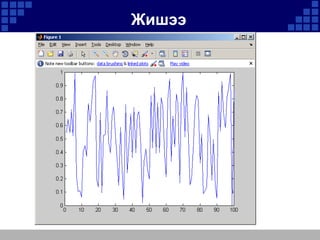

4. Жишээ

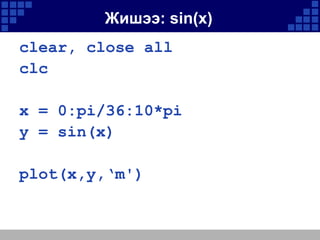

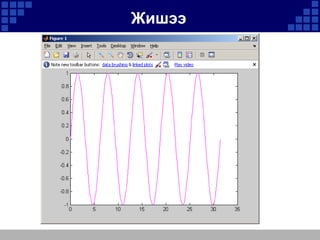

5. Жишээ: sin(x)
clear, close all
clc
x = 0:pi/36:10*pi
y = sin(x)
plot(x,y,‘m')

6. Жишээ

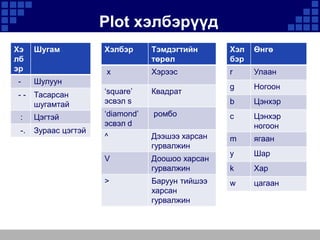

7. Plot хэлбэрүүд
Хэ
лб
эр
Шугам
-
Хэлбэр
Тэмдэгтийн
төрөл
Хэл
бэр
Өнгө
х
Хэрээс
r
Улаан
Шулуун
Квадрат
g
Ногоон
b
Цэнхэр
--
Тасарсан
шугамтай
‘square’
эсвэл s
:
Цэгтэй
ромбо
c
-.
Зураас цэгтэй
‘diamond’
эсвэл d
Цэнхэр
ногоон
^
Дээшээ харсан
гурвалжин
m
ягаан
V
Доошоо харсан
гурвалжин
y
Шар
k
Хар
Баруун тийшээ
харсан
гурвалжин
w
цагаан
>

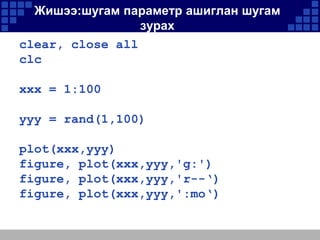

8. Жишээ:шугам параметр ашиглан шугам
зурах
clear, close all
clc
xxx = 1:100
yyy = rand(1,100)
plot(xxx,yyy)
figure, plot(xxx,yyy,'g:')
figure, plot(xxx,yyy,'r--‘)
figure, plot(xxx,yyy,':mo‘)

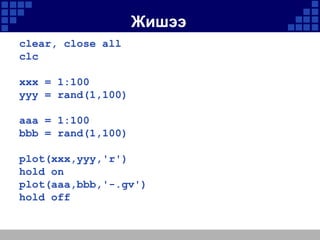

9. Жишээ
clear, close all
clc
xxx = 1:100
yyy = rand(1,100)
aaa = 1:100
bbb = rand(1,100)
plot(xxx,yyy,'r')
hold on
plot(aaa,bbb,'-.gv')
hold off

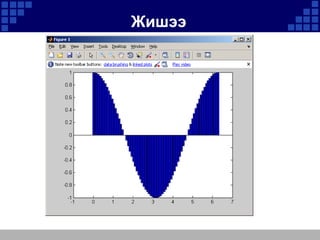

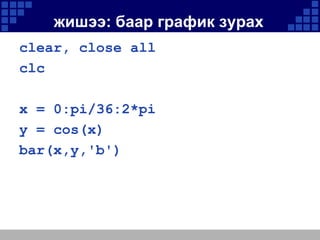

10. жишээ: баар график зурах
clear, close all
clc
x = 0:pi/36:2*pi
y = cos(x)
bar(x,y,'b')

11. Жишээ

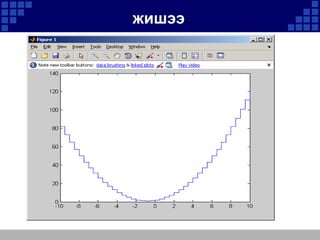

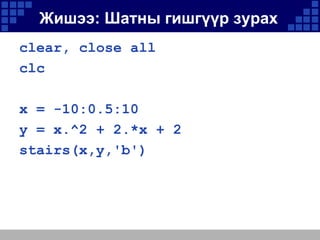

12. Жишээ: Шатны гишгүүр зурах
clear, close all
clc
x = -10:0.5:10
y = x.^2 + 2.*x + 2
stairs(x,y,'b')

13. жишээ

14. Дүрс боловсруулалт

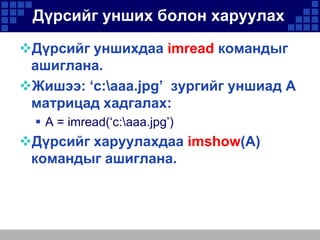

15. Дүрсийг унших болон харуулах
Дүрсийг уншихдаа imread командыг
ашиглана.
Жишээ: ‘c:aaa.jpg’ зургийг уншиад A
матрицад хадгалах:
 A = imread(‘c:aaa.jpg’)
Дүрсийг харуулахдаа imshow(A)
командыг ашиглана.

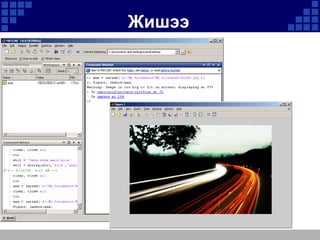

16. Жишээ

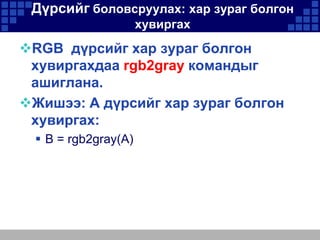

17. Дүрсийг боловсруулах: хар зураг болгон
хувиргах
RGB дүрсийг хар зураг болгон
хувиргахдаа rgb2gray командыг
ашиглана.
Жишээ: A дүрсийг хар зураг болгон
хувиргах:
 B = rgb2gray(A)

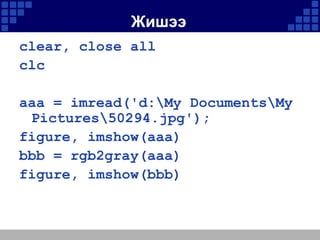

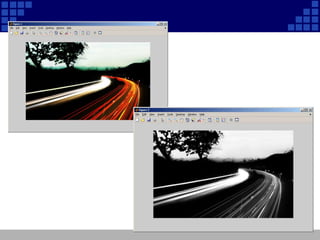

18. Жишээ
clear, close all
clc
aaa = imread('d:My DocumentsMy
Pictures50294.jpg');
figure, imshow(aaa)
bbb = rgb2gray(aaa)
figure, imshow(bbb)

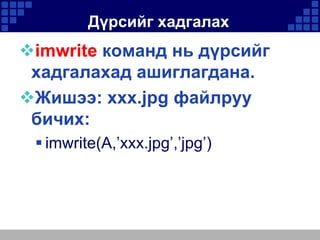

20. Дүрсийг хадгалах
imwrite команд нь дүрсийг
хадгалахад ашиглагдана.
Жишээ: xxx.jpg файлруу
бичих:
 imwrite(A,’xxx.jpg’,’jpg’)

21. Нөхцөлт оператор

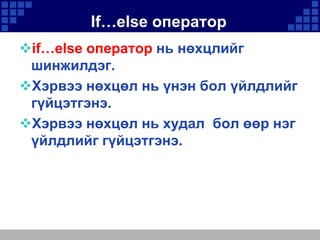

22. If…else оператор
if…else оператор нь нөхцлийг
шинжилдэг.
Хэрвээ нөхцөл нь үнэн бол үйлдлийг
гүйцэтгэнэ.
Хэрвээ нөхцөл нь худал бол өөр нэг
үйлдлийг гүйцэтгэнэ.

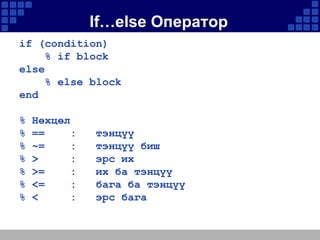

23. If…else Оператор
if (condition)
% if block
else
% else block
end
%
%
%
%
%
%
%
Нөхцөл
==
:
~=
:
>
:
>=
:
<=
:
<
:
тэнцүү
тэнцүү биш
эрс их
их ба тэнцүү
бага ба тэнцүү
эрс бага

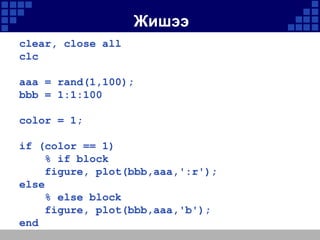

24. Жишээ
clear, close all
clc
aaa = rand(1,100);
bbb = 1:1:100
color = 1;
if (color == 1)
% if block
figure, plot(bbb,aaa,':r');
else
% else block
figure, plot(bbb,aaa,'b');
end

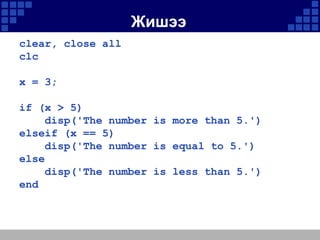

25. Жишээ
clear, close all
clc
x = 3;
if (x > 5)
disp('The number is more than 5.')
elseif (x == 5)
disp('The number is equal to 5.')
else
disp('The number is less than 5.')
end

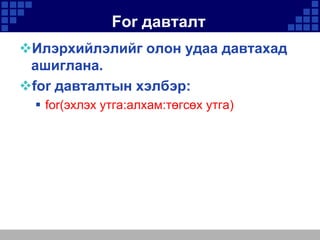

26. For давталт
Илэрхийлэлийг олон удаа давтахад
ашиглана.
for давталтын хэлбэр:
 for(эхлэх утга:алхам:төгсөх утга)

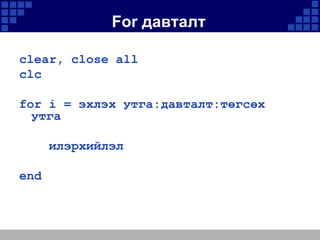

27. For давталт
clear, close all
clc
for i = эхлэх утга:давталт:төгсөх
утга
илэрхийлэл
end

28. Жишээ
For давталтын доторх утгыг харуулах
clear, close all
clc
for i = 1:1:15
st1 = strcat('The value of i
inside the loop is: ',int2str(i));
disp(st1)
end

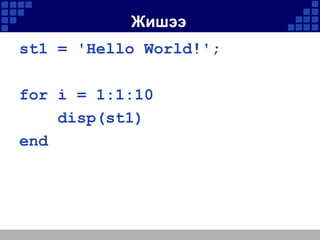

29. Жишээ
st1 = 'Hello World!';
for i = 1:1:10
disp(st1)
end

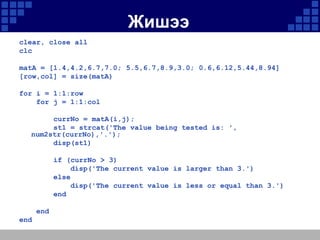

30. Жишээ
clear, close all
clc
matA = [1.4,4.2,6.7,7.0; 5.5,6.7,8.9,3.0; 0.6,6.12,5.44,8.94]
[row,col] = size(matA)
for i = 1:1:row
for j = 1:1:col
currNo = matA(i,j);
st1 = strcat('The value being tested is: ',
num2str(currNo),'.');
disp(st1)
if (currNo > 3)
disp('The current value is larger than 3.')
else
disp('The current value is less or equal than 3.')
end
end
end

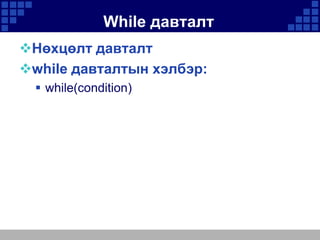

31. While давталт
Нөхцөлт давталт
while давталтын хэлбэр:
 while(condition)

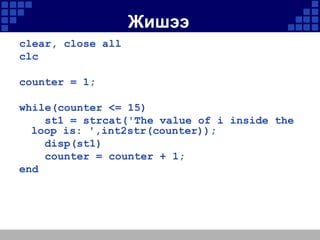

32. Жишээ
clear, close all
clc
counter = 1;
while(counter <= 15)
st1 = strcat('The value of i inside the
loop is: ',int2str(counter));
disp(st1)
counter = counter + 1;
end

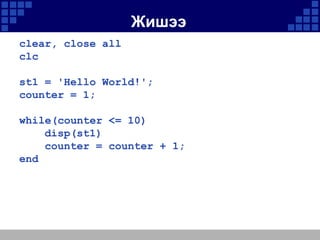

33. Жишээ
clear, close all
clc
st1 = 'Hello World!';
counter = 1;
while(counter <= 10)
disp(st1)
counter = counter + 1;
end

34. Функцууд

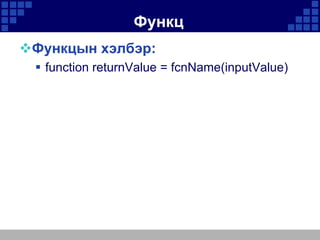

35. Функц
Функцын хэлбэр:
 function returnValue = fcnName(inputValue)

36. Жишээ
function hasil = addFcn(number1, number2)
hasil = number1 + number2;

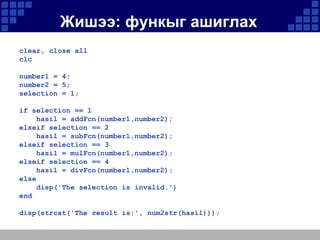

37. Жишээ: функыг ашиглах
clear, close all
clc
number1 = 4;
number2 = 5;
selection = 1;
if selection == 1
hasil = addFcn(number1,number2);
elseif selection == 2
hasil = subFcn(number1,number2);
elseif selection == 3
hasil = mulFcn(number1,number2);
elseif selection == 4
hasil = divFcn(number1,number2);
else
disp('The selection is invalid.')
end
disp(strcat('The result is:', num2str(hasil)));

38. addFcn
function hasil = addFcn(number1, number2)
hasil = number1 + number2;

39. subFcn
function hasil = subFcn(number1, number2)
hasil = number1 - number2;

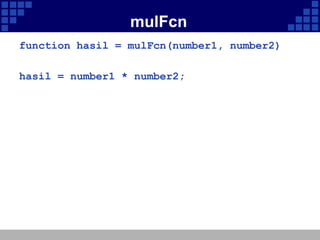

40. mulFcn
function hasil = mulFcn(number1, number2)
hasil = number1 * number2;

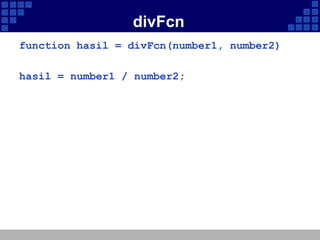

41. divFcn
function hasil = divFcn(number1, number2)
hasil = number1 / number2;
