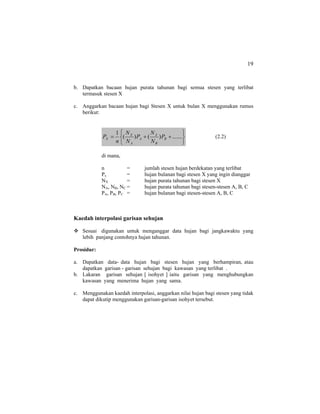

![19
b. Dapatkan bacaan hujan purata tahunan bagi semua stesen yang terlibat
termasuk stesen X
c. Anggarkan bacaan hujan bagi Stesen X untuk bulan X menggunakan rumus
berikut:
⎭
⎬
⎫
⎩
⎨
⎧
++= .......)()(
1
B
B
X
A
A
X
X P
N
N
P
N
N
n
P (2.2)
di mana,
n = jumlah stesen hujan berdekatan yang terlibat
Px = hujan bulanan bagi stesen X yang ingin dianggar
NX = hujan purata tahunan bagi stesen X
NA, NB, NC = hujan purata tahunan bagi stesen-stesen A, B, C
PA, PB, PC = hujan bulanan bagi stesen-stesen A, B, C
Kaedah interpolasi garisan sehujan
Sesuai digunakan untuk menganggar data hujan bagi jangkawaktu yang
lebih panjang contohnya hujan tahunan.
Prosidur:
a. Dapatkan data- data hujan bagi stesen hujan yang berhampiran, atau
dapatkan garisan - garisan sehujan bagi kawasan yang terlibat .
b. Lakaran garisan sehujan [ isohyet ] iaitu garisan yang menghubungkan
kawasan yang menerima hujan yang sama.
c. Menggunakan kaedah interpolasi, anggarkan nilai hujan bagi stesen yang tidak
dapat dikutip menggunakan garisan-garisan isohyet tersebut.](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-19-320.jpg)
![60

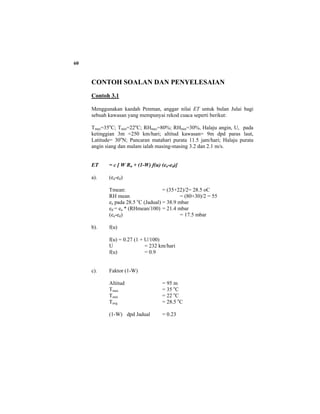

CONTOH SOALAN DAN PENYELESAIAN
Contoh 3.1
Menggunakan kaedah Penman, anggar nilai ET untuk bulan Julai bagi
sebuah kawasan yang mempunyai rekod cuaca seperti berikut:
Tmax=35o
C; Tmin=22o
C; RHmax=80%; RHmin=30%, Halaju angin, U, pada
ketinggian 3m =250 km/hari; altitud kawasan= 9m dpd paras laut,
Latitude= 30o
N; Pancaran matahari purata 11.5 jam/hari; Halaju purata
angin siang dan malam ialah masing-masing 3.2 dan 2.1 m/s.
ET = c [ W Rn + (1-W) f(u) (ea-ed)]
a). (ea-ed)
Tmean: = (35+22)/2= 28.5 oC
RH mean = (80+30)/2 = 55
ea pada 28.5 o
C (Jadual) = 38.9 mbar
ed = ea * (RHmean/100) = 21.4 mbar
(ea-ed) = 17.5 mbar
b). f(u)
f(u) = 0.27 (1 + U/100)
U = 232 km/hari
f(u) = 0.9
c). Faktor (1-W)
Altitud = 95 m
Tmax = 35 o
C
Tmin = 22 o
C
Tavg = 28.5 o
C
(1-W) dpd Jadual = 0.23](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-60-320.jpg)
![62
ET = c [ W Rn + (1-W) f(u) (ea-ed)]
= 1.01 (0.77 * 6.6 * + 0.23*0.90*17.5)
= 8.8 mm/hari
Contoh 3.2

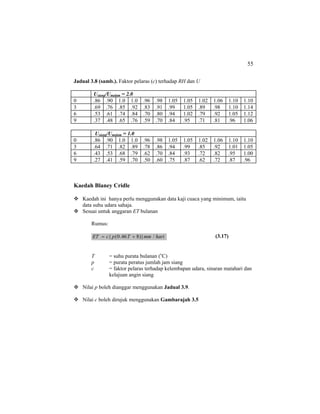

Menggunakan kaedah Blaney-Criddle, anggar nilai ET bagi bulan Julai
untuk suatu kawasan yang mempunyai kedudukan dan rekod cuaca seperti
berikut;
Latitude = 30o
N; altitude 95 m.sl.;
Rumus,
ET = c [ p(0.46 T + 8)] mm/hari
Tmak = 35 o
C
Tmin = 22 o
C
Tmean harian = 28.5 o
C
p dpd Jadual = 0.31
p(0.46T + 8)=0.31(0.46*28.5 + 8) = 6.6 mm/hari
RHmin = medium
n/N = sederhana ke tinggi
U2 siang = sederhana

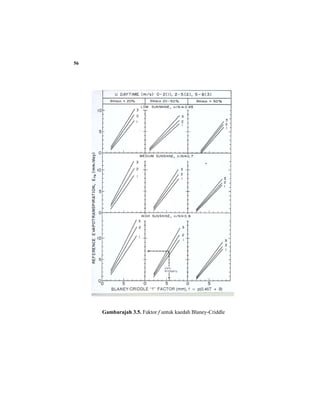

ET dpd Gambarajah = 8.0 mm/hari](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-62-320.jpg)

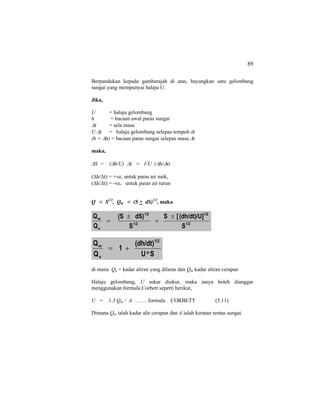

![89

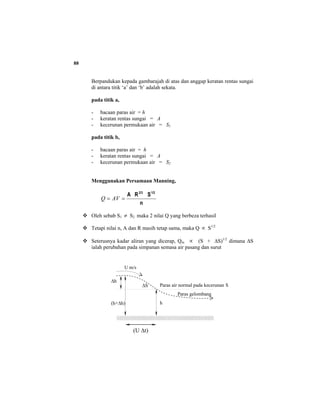

Berpandukan kepada gambarajah di atas, bayangkan satu gelombang
sungai yang mempunyai halaju U.
Jika,
U = halaju gelombang
h = bacaan awal paras sungai
∆t = sela masa
U ∆t = halaju gelombang selepas tempoh dt
(h + ∆h) = bacaan paras sungai selepas masa ∆t
maka,
∆S = (∆h/U) ∆t = 1/U (∆h/∆t)
(∆h/∆t) = +ve, untuk paras air naik,
(∆h/∆t) = -ve, untuk paras air turun
Q ∝ S1/2
, Qm ∝ (S + dS)1/2
, maka
1/2
1/2
1/2
1/2
a
m
S
(dh/dt)/U][S
S
dS)(S
Q
Q ±
=
±
=
SU
(dh/dt)
1
Q
Q 1/2
a
m
*
+=
di mana Qa = kadar aliran yang dilaras dan Qm kadar aliran cerapan

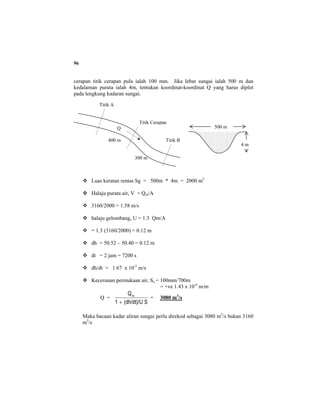

Halaju gelombang, U sukar diukur, maka ianya boleh dianggar
menggunakan formula Corbett seperti berikut,
U = 1.3 Qm / A …… formula CORBETT (5.11)
Dimana Qm ialah kadar alir cerapan dan A ialah keratan rentas sungai.](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-89-320.jpg)

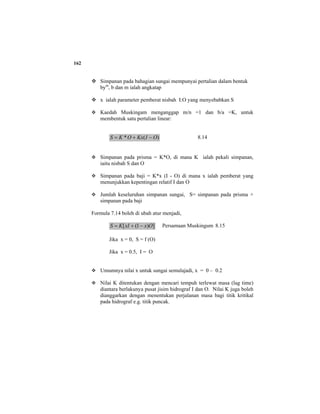

![162
Simpanan pada bahagian sungai mempunyai pertalian dalam bentuk
bym
, b dan m ialah angkatap
x ialah parameter pemberat nisbah I:O yang menyebabkan S
Kaedah Muskingam menganggap m/n =1 dan b/a =K, untuk
membentuk satu pertalian linear:
)(* OIKxOKS −+= 8.14
Simpanan pada prisma = K*O, di mana K ialah pekali simpanan,
iaitu nisbah S dan O
Simpanan pada baji = K*x (I - O) di mana x ialah pemberat yang
menunjukkan kepentingan relatif I dan O
Jumlah keseluruhan simpanan sungai, S= simpanan pada prisma +
simpanan pada baji
Formula 7.14 boleh di ubah atur menjadi,
])1([ OxxIKS −+= Persamaan Muskingum 8.15
Jika x = 0, S = f (O)
Jika x = 0.5, I = O
Umumnya nilai x untuk sungai semulajadi, x = 0 – 0.2
Nilai K ditentukan dengan mencari tempuh terlewat masa (lag time)
diantara berlakunya pusat jisim hidrograf I dan O. Nilai K juga boleh
dianggarkan dengan menentukan perjalanan masa bagi titik kritikal
pada hidrograf e.g. titik puncak.](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-162-320.jpg)
![163

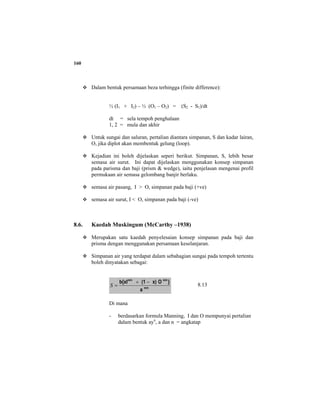

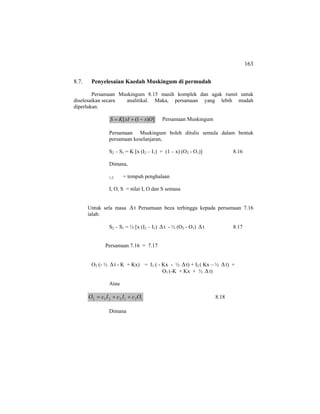

8.7. Penyelesaian Kaedah Muskingum di permudah
Persamaan Muskingum 8.15 masih komplek dan agak rumit untuk
diselesaikan secara analitikal. Maka, persamaan yang lebih mudah
diperlukan.
])1([ OxxIKS −+= Persamaan Muskingum
Persamaan Muskingum boleh ditulis semula dalam bentuk
persamaan keselanjaran,
S2 – S1 = K [x (I2 – I1) + (1 – x) (O2 - O1)] 8.16
Dimana,
1,2 = tempuh penghalaan
I, O, S = nilai I, O dan S semasa
Untuk sela masa ∆t Persamaan beza terhingga kepada persamaan 7.16
ialah:
S2 – S1 = ½ [x (I2 – I1) ∆t - ½ (O2 - O1) ∆t 8.17
Persamaan 7.16 = 7.17
O2 (- ½ ∆t - K + Kx) = I1 ( - Kx - ½ ∆ t) + I2 ( Kx – ½ ∆t) +
O1 (-K + Kx + ½ ∆t)
Atau
1312212 OcIcIcO ++= 8.18
Dimana](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-163-320.jpg)

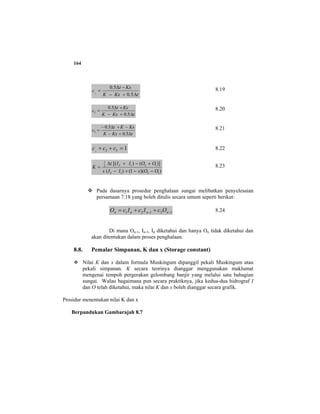

![164
tKxK
Kxt
c
∆+−
−∆
=
5.0
5.0
1
8.19
tKxK
Kxt
c
∆+−
+∆
=
5.0
5.0
2
8.20
tKxK
KxKt
c
∆+−
−+∆−
=
5.0
5.0
3
8.21
1321
=++ ccc 8.22
))(1()(
)]()[(
1212
12122
1
OOxIIx
OOIIt
K
−−+−
+−+∆
= 8.23
Pada dasarnya prosedur penghalaan sungai melibatkan penyelesaian
persamaan 7.18 yang boleh ditulis secara umum seperti berikut:
13121 −− ++= nnnn OcIcIcO 8.24
Di mana On-1, In-1, In diketahui dan hanya On tidak diketahui dan
akan ditentukan dalam proses penghalaan.
8.8. Pemalar Simpanan, K dan x (Storage constant)
Nilai K dan x dalam formula Muskingum dipanggil pekali Muskingum atau
pekali simpanan. K secara teorinya dianggar menggunakan maklumat
mengenai tempoh pergerakan gelombang banjir yang melalui satu bahagian
sungai. Walau bagaimana pun secara praktiknya, jika kedua-dua hidrograf I
dan O telah diketahui, maka nilai K dan x boleh dianggar secara grafik.
Prosidur menentukan nilai K dan x
Berpandukan Gambarajah 8.7](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-164-320.jpg)

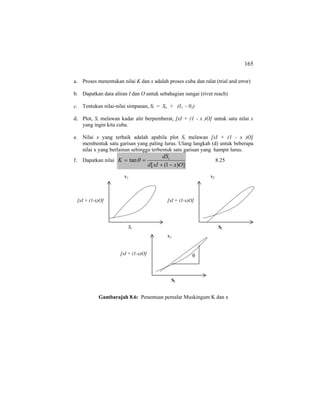

![165
a. Proses menentukan nilai K dan x adalah proses cuba dan ralat (trial and error)
b. Dapatkan data aliran I dan O untuk sebahagian sungai (river reach)
c. Tentukan nilai-nilai simpanan, Si = So + (I1 - 01)
d. Plot, Si melawan kadar alir berpemberat, [xI + (1 - x )O] untuk satu nilai x
yang ingin kita cuba.
e. Nilai x yang terbaik adalah apabila plot Si melawan [xI + (1 - x )O]
membentuk satu garisan yang paling lurus. Ulang langkah (d) untuk beberapa
nilai x yang berlainan sehingga terbentuk satu garisan yang hampir lurus.
f. Dapatkan nilai
])1([
tan
OxxId
dS
K i
−+
== θ 8.25
Gambarajah 8.6: Penentuan pemalar Muskingum K dan x
[xI + (1-x)O]
Si
[xI + (1-x)O]
Si
[xI + (1-x)O]
Si
x1 x2
x3
θ](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-165-320.jpg)

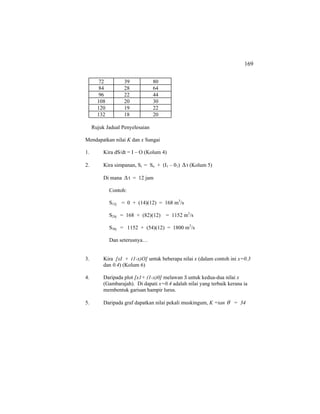

![169
72 39 80
84 28 64
96 22 44
108 20 30
120 19 22
132 18 20
Rujuk Jadual Penyelesaian
Mendapatkan nilai K dan x Sungai
1. Kira dS/dt = I – O (Kolum 4)
2. Kira simpanan, Si = So + (I1 – 01) ∆t (Kolum 5)
Di mana ∆t = 12 jam
Contoh:
S12j = 0 + (14)(12) = 168 m3
/s
S24j = 168 + (82)(12) = 1152 m3
/s
S36j = 1152 + (54)(12) = 1800 m3
/s
Dan seterusnya…
3. Kira [xI + (1-x)O] untuk beberapa nilai x (dalam contoh ini x=0.3
dan 0.4) (Kolum 6)
4. Daripada plot [x1+ (1-x)0] melawan S untuk kedua-dua nilai x
(Gambarajah). Di dapati x=0.4 adalah nilai yang terbaik kerana ia
membentuk garisan hampir lurus.
5. Daripada graf dapatkan nilai pekali muskingum, K =tan θ = 34](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-169-320.jpg)
![170

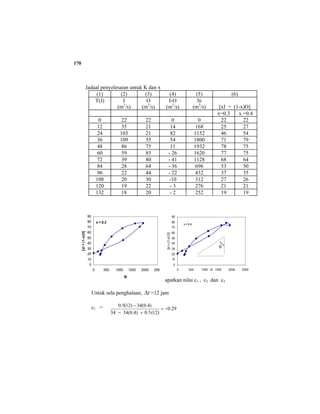

Jadual penyelesaian untuk K dan x
(1) (2) (3) (4) (5) (6)
T(J) I
(m3
/s)
O
(m3
/s)
I-O
(m3
/s)
Si
(m3
/s) [xI + (1-x)O]
x=0.3 x =0.4
0 22 22 0 0 22 22
12 35 21 14 168 25 27
24 103 21 82 1152 46 54
36 109 55 54 1800 71 79
48 86 75 11 1932 78 75
60 59 85 - 26 1620 77 75
72 39 80 - 41 1128 68 64
84 28 64 - 36 696 53 50
96 22 44 - 22 432 37 35
108 20 30 -10 312 27 26
120 19 22 - 3 276 21 21
132 18 20 - 2 252 19 19
Penghalaan Sungai
1. Setelah nilai K dan x diperolehi, dapatkan nilai c1 , c2 dan c3
Untuk sela penghalaan, t∆ =12 jam
c1 = 29.0
)12(5.0)4.0(3434
)4.0(34)12(5.0
−=
+−
−
x = 0.3
0
10
20
30
40
50
60
70
80
90
0 500 1000 1500 2000 2500
Si
[xI+(1-x)O]
x = 0.4
0
10
20
30
40
50
60
70
80
90
0 500 1000 1500 2000 2500Si
θ](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-170-320.jpg)
![192

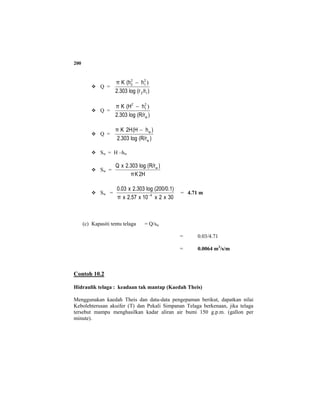

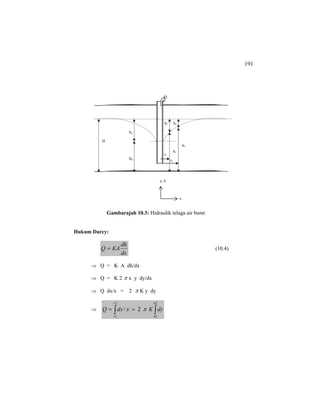

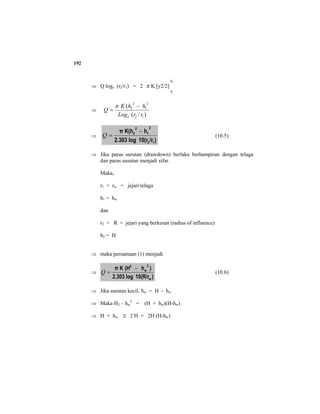

⇒ Q loge (r2/r1) = 2 π K [y2/2]
2
1
h
h
⇒
)/(
(
12
2
1
2
2
rrLog
hhK
Q
e
−
=
π
⇒
)/r10(rlog2.303
hK(hπ
12
2
1
2
2 −
=Q (10.5)
⇒ Jika paras surutan (drawdown) berlaku berhampiran dengan telaga
dan paras susutan menjadi sifar.
Maka,
r1 = rw = jejari telaga
h1 = hw
dan
r2 = R = jejari yang berkesan (radius of influence)
h2 = H

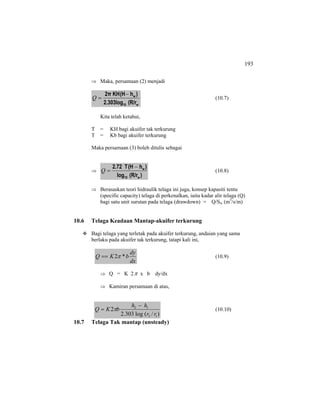

⇒ maka persamaan (1) menjadi
⇒
)10(R/rlog2.303
)h(HKπ
w
2
w
2
−
=Q (10.6)
⇒ Jika surutan kecil, Sw = H - hw
⇒ Maka H2 – hw
2
= (H + hw)(H-hw)
⇒ H + hw ≅ 2 H = 2H (H-hw)](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-192-320.jpg)

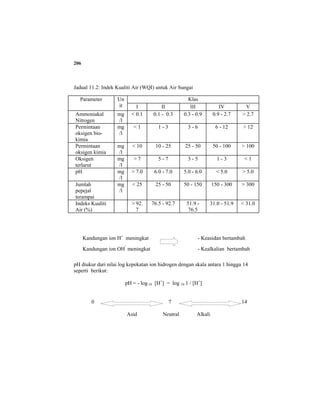

![206

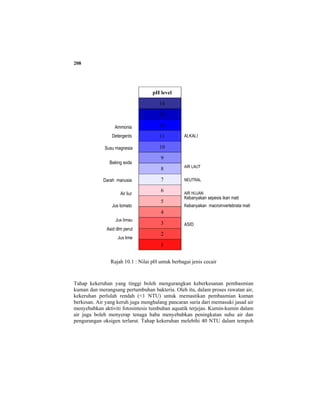

Jadual 11.2: Indek Kualiti Air (WQI) untuk Air Sungai
Kandungan ion H+
meningkat - Keasidan bertambah
Kandungan ion OH
-
meningkat - Kealkalian bertambah
pH diukur dari nilai log kepekatan ion hidrogen dengan skala antara 1 hingga 14
seperti berikut:
pH = - log 10 [H+
] = log 10 1 / [H+
]
0 7 14
Asid Neutral Alkali
Parameter Un
it
Klas
I II III IV V
Ammoniakal
Nitrogen
mg
/l
< 0.1 0.1 - 0.3 0.3 - 0.9 0.9 - 2.7 > 2.7
Permintaan
oksigen bio-
kimia
mg
/l
< 1 1 - 3 3 - 6 6 - 12 > 12
Permintaan
oksigen kimia
mg
/l
< 10 10 - 25 25 - 50 50 - 100 > 100
Oksigen
terlarut
mg
/l
> 7 5 - 7 3 - 5 1 - 3 < 1
pH mg
/l
> 7.0 6.0 - 7.0 5.0 - 6.0 < 5.0 > 5.0
Jumlah
pepejal
terampai
mg
/l
< 25 25 - 50 50 - 150 150 - 300 > 300
Indeks Kualiti
Air (%)
> 92.
7
76.5 - 92.7 51.9 -
76.5
31.0 - 51.9 < 31.0](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-206-320.jpg)
![220

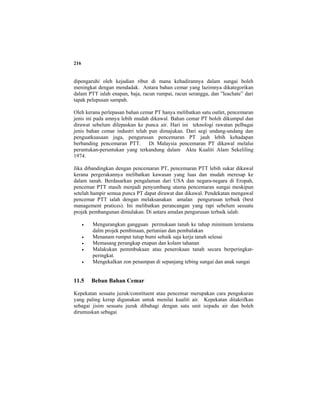

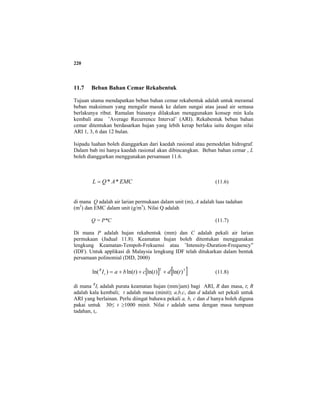

11.7 Beban Bahan Cemar Rekabentuk
Tujuan utama mendapatkan beban bahan cemar rekabentuk adalah untuk meramal
beban maksimum yang mengalir masuk ke dalam sungai atau jasad air semasa
berlakunya ribut. Ramalan biasanya dilakukan menggunakan konsep min kala
kembali atau ’Average Recurrence Interval’ (ARI). Rekabentuk beban bahan
cemar ditentukan berdasarkan hujan yang lebih kerap berlaku iaitu dengan nilai
ARI 1, 3, 6 dan 12 bulan.
Isipadu luahan boleh dianggarkan dari kaedah rasional atau pemodelan hidrograf.
Dalam bab ini hanya kaedah rasional akan dibincangkan. Beban bahan cemar , L
boleh dianggarkan menggunakan persamaan 11.6.
EMCAQL **= (11.6)
di mana Q adalah air larian permukaan dalam unit (m), A adalah luas tadahan
(m2
) dan EMC dalam unit (g/m3
). Nilai Q adalah
Q = P*C (11.7)
Di mana P adalah hujan rekabentuk (mm) dan C adalah pekali air larian
permukaan (Jadual 11.8). Keamatan hujan boleh ditentukan menggunakan
lengkung Keamatan-Tempoh-Frekuensi atau ’Intensity-Duration-Frequency”
(IDF). Untuk applikasi di Malaysia lengkung IDF telah ditukarkan dalam bentuk
persamaan polinomial (DID, 2000)
[ ] [ ]32
)ln()ln()ln()ln( tdtctbaIt
R
+++= (11.8)
di mana R
It adalah purata keamatan hujan (mm/jam) bagi ARI, R dan masa, t; R
adalah kala kembali; t adalah masa (minit); a,b,c, dan d adalah set pekali untuk
ARI yang berlainan. Perlu diingat bahawa pekali a, b, c dan d hanya boleh diguna
pakai untuk 30≤ t ≥1000 minit. Nilai t adalah sama dengan masa tumpuan
tadahan, tc.](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-220-320.jpg)

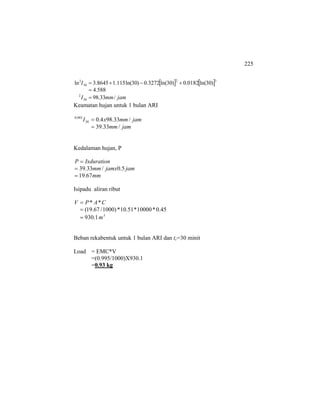

![225
[ ] [ ]
jammmI
I
/33.98
588.4
)30ln(0182.0)30ln(3272.0)30ln(115.18645.3ln
30
2
32
30
2
=
=
+−+=
Keamatan hujan untuk 1 bulan ARI
jammm
jammmxI
/33.39
/33.984.030
083.0
=
=
Kedalaman hujan, P
mm
jamjamxmm
IxdurationP
67.19
5.0/33.39
=
=
=
Isipadu aliran ribut
3
m
CAPV
1.930
45.0*10000*51.10*)1000/67.19(
**
=
=
=
Beban rekabentuk untuk 1 bulan ARI dan tc=30 minit
Load = EMC*V
=(0.995/1000)X930.1
=0.93 kg](https://image.slidesharecdn.com/52889391-hidrologi-130513113904-phpapp02/85/52889391-hidrologi-225-320.jpg)
![Rahthino Giovanni - Akibat Konversi Hutan [41615110071]](https://cdn.slidesharecdn.com/ss_thumbnails/kimia-akibatkonversihutan-160108082844-thumbnail.jpg?width=640&height=640&fit=bounds)
52889391 hidrologi

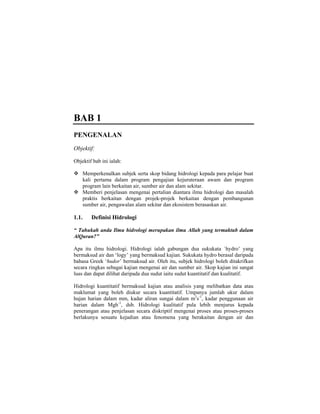

- 1. BAB 1 PENGENALAN Objektif: Objektif babini ialah: Memperkenalkan subjek serta skop bidang hidrologi kepada para pelajar buat kali pertama dalam program pengajian kejuruteraan awam dan program program lain berkaitan air, sumber air dan alam sekitar. Memberi penjelasan mengenai pertalian diantara ilmu hidrologi dan masalah praktis berkaitan dengan projek-projek berkaitan dengan pembangunan sumber air, pengawalan alam sekitar dan ekosistem berasaskan air. 1.1. Definisi Hidrologi “ Tahukah anda Ilmu hidrologi merupakan ilmu Allah yang termaktub dalam AlQuran?” Apa itu ilmu hidrologi. Hidrologi ialah gabungan dua sukukata `hydro’ yang bermaksud air dan ‘logy’ yang bermaksud kajian. Sukukata hydro berasal daripada bahasa Greek ‘hudor’ bermaksud air. Oleh itu, subjek hidrologi boleh ditakrifkan secara ringkas sebagai kajian mengenai air dan sumber air. Skop kajian ini sangat luas dan dapat dilihat daripada dua sudut iaitu sudut kuantitatif dan kualitatif. Hidrologi kuantitatif bermaksud kajian atau analisis yang melibatkan data atau maklumat yang boleh diukur secara kuantitatif. Umpanya jumlah ukur dalam hujan harian dalam mm, kadar aliran sungai dalam m3 s-1 , kadar penggunaan air harian dalam Mgh-1 , dsb. Hidrologi kualitatif pula lebih menjurus kepada penerangan atau penjelasan secara diskriptif mengenai proses atau proses-proses berlakunya sesuatu kejadian atau fenomena yang berakaitan dengan air dan

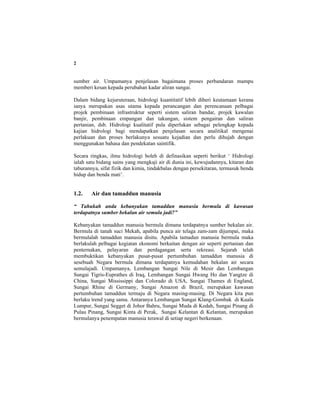

- 2. 2 sumber air. Umpamanyapenjelasan bagaimana proses perbandaran mampu memberi kesan kepada perubahan kadar aliran sungai. Dalam bidang kejuruteraan, hidrologi kuantitatif lebih diberi keutamaan kerana ianya merupakan asas utama kepada perancangan dan perencanaan pelbagai projek pembinaan infrastruktur seperti sistem saliran bandar, projek kawalan banjir, pembinaan empangan dan takungan, sistem pengairan dan saliran pertanian, dsb. Hidrologi kualitatif pula diperlukan sebagai pelengkap kepada kajian hidrologi bagi mendapatkan penjelasan secara analitikal mengenai perlakuan dan proses berlakunya sesuatu kejadian dan perlu dihujah dengan menggunakan bahasa dan pendekatan saintifik. Secara ringkas, ilmu hidrologi boleh di definasikan seperti berikut ‘ Hidrologi ialah satu bidang sains yang mengkaji air di dunia ini, kewujudannya, kitaran dan taburannya, sifat fizik dan kimia, tindakbalas dengan persekitaran, termasuk benda hidup dan benda mati’. 1.2. Air dan tamaddun manusia “ Tahukah anda kebanyakan tamaddun manusia bermula di kawasan terdapatnya sumber bekalan air semula jadi?” Kebanyakan tamaddun manusia bermula dimana terdapatnya sumber bekalan air. Bermula di tanah suci Mekah, apabila punca air telaga zam-zam dijumpai, maka bermulalah tamaddun manusia disitu. Apabila tamadun manusia bermula maka berlakulah pelbagai kegiatan ekonomi berkaitan dengan air seperti pertanian dan penternakan, pelayaran dan perdagangan serta rekreasi. Sejarah telah membuktikan kebanyakan pusat-pusat pertumbuhan tamaddun manusia di sesebuah Negara bermula dimana terdapatnya kemudahan bekalan air secara semulajadi. Umpamanya, Lembangan Sungai Nile di Mesir dan Lembangan Sungai Tigris-Euprathes di Iraq, Lembangan Sungai Hwang Ho dan Yangtze di China, Sungai Mississippi dan Colorado di USA, Sungai Thames di England, Sungai Rhine di Germany, Sungai Amazon di Brazil, merupakan kawasan pertumbuhan tamaddun termaju di Negara masing-masing. Di Negara kita pun berlaku trend yang sama. Antaranya Lembangan Sungai Klang-Gombak di Kuala Lumpur, Sungai Segget di Johor Bahru, Sungai Muda di Kedah, Sungai Pinang di Pulau Pinang, Sungai Kinta di Perak, Sungai Kelantan di Kelantan, merupakan bermulanya penempatan manusia terawal di setiap negeri berkenaan.

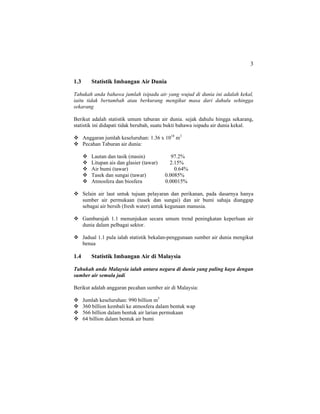

- 3. 3 1.3 Statistik ImbanganAir Dunia Tahukah anda bahawa jumlah isipadu air yang wujud di dunia ini adalah kekal, iaitu tidak bertambah atau berkurang mengikut masa dari dahulu sehingga sekarang Berikut adalah statistik umum taburan air dunia. sejak dahulu hingga sekarang, statistik ini didapati tidak berubah, suatu bukti bahawa isipadu air dunia kekal. Anggaran jumlah keseluruhan: 1.36 x 1018 m3 Pecahan Taburan air dunia: Lautan dan tasik (masin) 97.2% Litupan ais dan glasier (tawar) 2.15% Air bumi (tawar) 0.64% Tasek dan sungai (tawar) 0.0085% Atmosfera dan biosfera 0.00015% Selain air laut untuk tujuan pelayaran dan perikanan, pada dasarnya hanya sumber air permukaan (tasek dan sungai) dan air bumi sahaja dianggap sebagai air bersih (fresh water) untuk kegunaan manusia. Gambarajah 1.1 menunjukan secara umum trend peningkatan keperluan air dunia dalam pelbagai sektor. Jadual 1.1 pula ialah statistik bekalan-penggunaan sumber air dunia mengikut benua 1.4 Statistik Imbangan Air di Malaysia Tahukah anda Malaysia ialah antara negara di dunia yang paling kaya dengan sumber air semula jadi Berikut adalah anggaran pecahan sumber air di Malaysia: Jumlah keseluruhan: 990 billion m3 360 billion kembali ke atmosfera dalam bentuk wap 566 billion dalam bentuk air larian permukaan 64 billion dalam bentuk air bumi

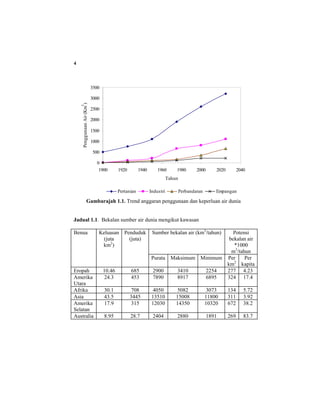

- 4. 4 0 500 1000 1500 2000 2500 3000 3500 1900 1920 19401960 1980 2000 2020 2040 Tahun PenggunaanAir(Km 3 ) Pertanian Industri Perbandaran Empangan Gambarajah 1.1. Trend anggaran penggunaan dan keperluan air dunia Jadual 1.1. Bekalan sumber air dunia mengikut kawasan Benua Keluasan (juta km2 ) Penduduk (juta) Sumber bekalan air (km3 /tahun) Potensi bekalan air *1000 m3 /tahun Purata Maksimum Minimum Per km2 Per kapita Eropah 10.46 685 2900 3410 2254 277 4.23 Amerika Utara 24.3 453 7890 8917 6895 324 17.4 Afrika 30.1 708 4050 5082 3073 134 5.72 Asia 43.5 3445 13510 15008 11800 311 3.92 Amerika Selatan 17.9 315 12030 14350 10320 672 38.2 Australia 8.95 28.7 2404 2880 1891 269 83.7
- 5. 5 Anggaran permintaan bekalanair (termasuk kegunaan domestik, industri, pertanian dan hidro-elektrik) pula adalah seperti berikut: 1993: 11.6 billion m3 2020: 30.0 billion m3 1.5 Unit Pengukuran air “Tahukah anda air boleh di ukur dengan menggunakan pelbagai unit mengikut tujuan dan penggunaannya” Sebelum kita mempelajari bab-bab seterusnya, pelajar mestilah terlebih dahulu mahir menggunakan pelbagai unit pengukuran air. Pelajar juga harus mahir menukar antara satu unit dengan unit yang lain khususnya dari unit Imperial ke unit Metrik dan sebaliknya. Sesuai dengan era globalisasi, penukaran unit daripada sistem metrik ke Imperial dan sebaliknya adalah penting kerana tidak semua negara di dunia ini menggunakan system yang sekata. Selain menggunakan buku jadual dan kalkulator saintifik untuk menukar daripda satu unt ke satu unit, pelajar boleh menggunkan saintifik kalkulator yang terdapat di internet (contohnya pelajar boleh mencuba alamat berikut: http://www.worldwidemetric.com/) 1.5.1. Dalam bentuk ukur dalam (L) Unit: mm, cm, m, inci, kaki Contoh: Hujan purata harian yang menyebabkan banjir kilat ialah 300mm Kedalaman maksimum Sg. Sekitar ialah 10 m Keperluan air tanaman pokok durian untuk sehari ialah 0.5 cm

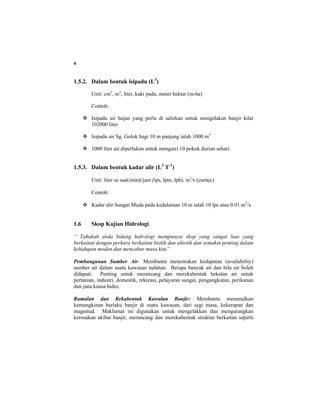

- 6. 6 1.5.2. Dalam bentukisipadu (L3 ) Unit: cm3 , m3 , liter, kaki padu, meter hektar (m-ha) Contoh: Isipadu air hujan yang perlu di salirkan untuk mengelakan banjir kilat 102000 liter Isipadu air Sg. Golok bagi 10 m panjang ialah 1000 m3 1000 liter air diperlukan untuk mengairi 10 pokok durian sehari. 1.5.3. Dalam bentuk kadar alir (L3 T-1 ) Unit: liter se saat/minit/jam (lps, lpm, lph), m3 /s (cumec) Contoh: Kadar alir Sungai Muda pada kedalaman 10 m ialah 10 lps atau 0.01 m3 /s. 1.6 Skop Kajian Hidrologi “ Tahukah anda bidang hidrologi mempunyai skop yang sangat luas yang berkaitan dengan perkara berkaitan biotik dan abiotik dan semakin penting dalam kehidupan moden dan mencabar masa kini” Pembangunan Sumber Air: Membantu menentukan kedapatan (availability) sumber air dalam suatu kawasan tadahan. Berapa banyak air dan bila air boleh didapati. Penting untuk merancang dan merekabentuk bekalan air untuk pertanian, industri, domestik, rekreasi, pelayaran sungai, pengangkutan, perikanan dan jana kuasa hidro. Ramalan dan Rekabentuk Kawalan Banjir: Membantu meramalkan kemungkinan berlaku banjir di suatu kawasan, dari segi masa, kekerapan dan magnitud. Maklumat ini digunakan untuk mengelakkan dan mengurangkan kerosakan akibat banjir, merancang dan merekabentuk struktur berkaitan seperti

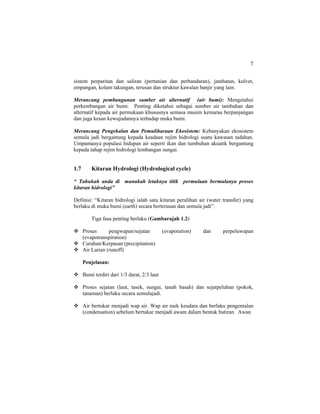

- 7. 7 sistem perparitan dansaliran (pertanian dan perbandaran), jambatan, kulvet, empangan, kolam takungan, terusan dan struktur kawalan banjir yang lain. Merancang pembangunan sumber air alternatif (air bumi): Mengetahui perkembangan air bumi. Penting diketahui sebagai sumber air tambahan dan alternatif kepada air permukaan khususnya semasa musim kemarau berpanjangan dan juga kesan kewujudannya terhadap muka bumi. Merancang Pengekalan dan Pemuliharaan Ekosistem: Kebanyakan ekosistem semula jadi bergantung kepada keadaan rejim hidrologi suatu kawasan tadahan. Umpamanya populasi hidupan air seperti ikan dan tumbuhan akuatik bergantung kepada tahap rejim hidrologi lembangan sungai. 1.7 Kitaran Hydrologi (Hydrological cycle) “ Tahukah anda di manakah letaknya titik permulaan bermulanya proses kitaran hidrologi” Definisi: “Kitaran hidrologi ialah satu kitaran peralihan air (water transfer) yang berlaku di muka bumi (earth) secara berterusan dan semula jadi”. Tiga fasa penting berlaku (Gambarajah 1.2) Proses pengwapan/sejatan (evaporation) dan perpeluwapan (evapotranspiration) Curahan/Kerpasan (precipitation) Air Larian (runoff) Penjelasan: Bumi terdiri dari 1/3 darat, 2/3 laut Proses sejatan (laut, tasek, sungai, tanah basah) dan sejatpeluhan (pokok, tanaman) berlaku secara semulajadi. Air bertukar menjadi wap air. Wap air naik keudara dan berlaku pengentalan (condensation) sebelum bertukar menjadi awam dalam bentuk butiran. Awan

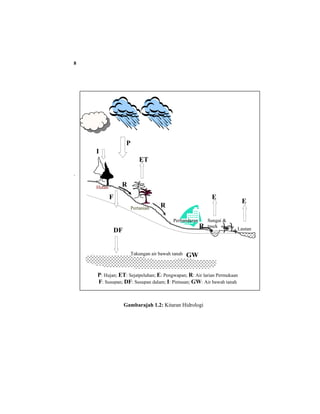

- 8. 8 ` Gambarajah 1.2: KitaranHidrologi Hutan Pertanian Perbandaran Lautan Sungai & tasek P F R R R ET E E DF Takungan air bawah tanah P: Hujan; ET: Sejatpeluhan; E: Pengwapan; R: Air larian Permukaan F: Susupan; DF: Susupan dalam; I: Pintasan; GW: Air bawah tanah I GW

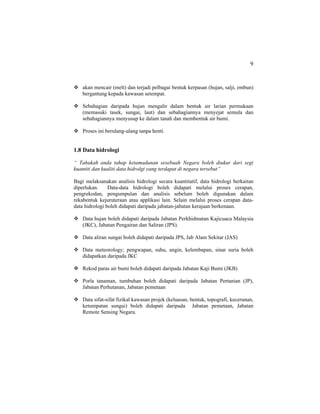

- 9. 9 akan mencair (melt)dan terjadi pelbagai bentuk kerpasan (hujan, salji, embun) bergantung kepada kawasan setempat. Sebahagian daripada hujan mengalir dalam bentuk air larian permukaan (memasuki tasek, sungai, laut) dan sebahagiannya menyejat semula dan sebahagiannya menyusup ke dalam tanah dan membentuk air bumi. Proses ini berulang-ulang tanpa henti. 1.8 Data hidrologi “ Tahukah anda tahap ketamadunan sesebuah Negara boleh diukur dari segi kuantiti dan kualiti data hidrolgi yang terdapat di negara tersebut” Bagi melaksanakan analisis hidrologi secara kuantitatif, data hidrologi berkaitan diperlukan. Data-data hidrologi boleh didapati melalui proses cerapan, pengrekodan, pengumpulan dan analisis sebelum boleh digunakan dalam rekabentuk kejuruteraan atau applikasi lain. Selain melalui proses cerapan data- data hidrologi boleh didapati daripada jabatan-jabatan kerajaan berkenaan. Data hujan boleh didapati daripada Jabatan Perkhidmatan Kajicuaca Malaysia (JKC), Jabatan Pengairan dan Saliran (JPS). Data aliran sungai boleh didapati daripada JPS, Jab Alam Sekitar (JAS) Data meteorology; pengwapan, suhu, angin, kelembapan, sinar suria boleh didapatkan daripada JKC Rekod paras air bumi boleh didapati daripada Jabatan Kaji Bumi (JKB) Porla tanaman, tumbuhan boleh didapati daripada Jabatan Pertanian (JP), Jabatan Perhutanan, Jabatan pemetaan Data sifat-sifat fizikal kawasan projek (keluasan, bentuk, topografi, kecerunan, ketumpatan sungai) boleh didapati daripada Jabatan pemetaan, Jabatan Remote Sensing Negara.

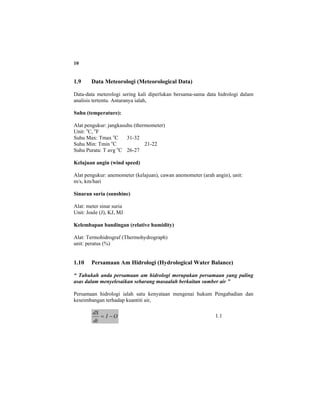

- 10. 10 1.9 Data Meteorologi(Meteorological Data) Data-data meterologi sering kali diperlukan bersama-sama data hidrologi dalam analisis tertentu. Antaranya ialah, Suhu (temperature): Alat pengukur: jangkasuhu (thermometer) Unit: o C, o F Suhu Max: Tmax o C 31-32 Suhu Min: Tmin o C 21-22 Suhu Purata: T avg o C 26-27 Kelajuan angin (wind speed) Alat pengukur: anemometer (kelajuan), cawan anemometer (arah angin), unit: m/s, km/hari Sinaran suria (sunshine) Alat: meter sinar suria Unit: Joule (J), KJ, MJ Kelembapan bandingan (relative humidity) Alat: Termohidrograf (Thermohydrograph) unit: peratus (%) 1.10 Persamaan Am Hidrologi (Hydrological Water Balance) “ Tahukah anda persamaan am hidrologi merupakan persamaan yang paling asas dalam menyelesaikan sebarang masaalah berkaitan sumber air ” Persamaan hidrologi ialah satu kenyataan mengenai hukum Pengabadian dan keseimbangan terhadap kuantiti air, OI dt dS −= 1.1

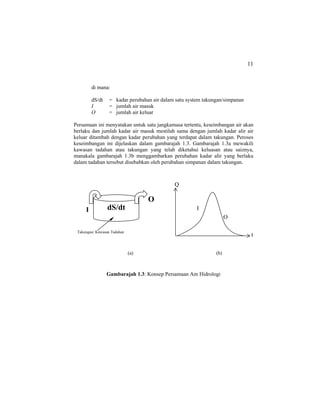

- 11. 11 di mana: dS/dt =kadar perubahan air dalam satu system takungan/simpanan I = jumlah air masuk O = jumlah air keluar Persamaan ini menyatakan untuk satu jangkamasa tertentu, keseimbangan air akan berlaku dan jumlah kadar air masuk mestilah sama dengan jumlah kadar alir air keluar ditambah dengan kadar perubahan yang terdapat dalam takungan. Peroses keseimbangan ini dijelaskan dalam gambarajah 1.3. Gambarajah 1.3a mewakili kawasan tadahan atau takungan yang telah diketahui keluasan atau saiznya, manakala gambarajah 1.3b menggambarkan perubahan kadar alir yang berlaku dalam tadahan tersebut disebabkan oleh perubahan simpanan dalam takungan. Gambarajah 1.3: Konsep Persamaan Am Hidrologi Q O dS/dtI Takungan/ Kawasan Tadahan t I O (a) (b)

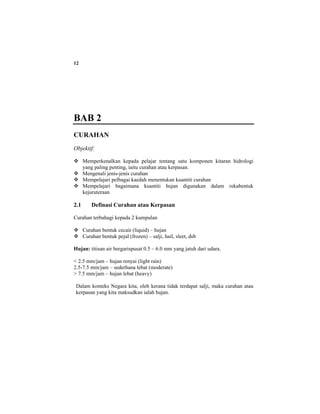

- 12. 12 BAB 2 CURAHAN Objektif: Memperkenalkan kepadapelajar tentang satu komponen kitaran hidrologi yang paling penting, iaitu curahan atau kerpasan. Mengenali jenis-jenis curahan Mempelajari pelbagai kaedah menentukan kuantiti curahan Mempelajari bagaimana kuantiti hujan digunakan dalam rekabentuk kejuruteraan 2.1 Definasi Curahan atau Kerpasan Curahan terbahagi kepada 2 kumpulan Curahan bentuk cecair (liquid) – hujan Curahan bentuk pejal (frozen) – salji, hail, sleet, dsb Hujan: titisan air bergarispusat 0.5 – 6.0 mm yang jatuh dari udara. < 2.5 mm/jam – hujan renyai (light rain) 2.5-7.5 mm/jam – sederhana lebat (moderate) > 7.5 mm/jam – hujan lebat (heavy) Dalam konteks Negara kita, oleh kerana tidak terdapat salji, maka curahan atau kerpasan yang kita maksudkan ialah hujan.

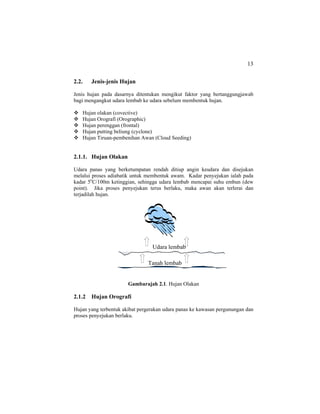

- 13. 13 2.2. Jenis-jenis Hujan Jenishujan pada dasarnya ditentukan mengikut faktor yang bertanggungjawab bagi mengangkut udara lembab ke udara sebelum membentuk hujan. Hujan olakan (covective) Hujan Orografi (Orographic) Hujan perenggan (frontal) Hujan putting beliung (cyclone) Hujan Tiruan-pembenihan Awan (Cloud Seeding) 2.1.1. Hujan Olakan Udara panas yang berketumpatan rendah ditiup angin keudara dan disejukan melalui proses adiabatik untuk membentuk awam. Kadar penyejukan ialah pada kadar 5o C/100m ketinggian, sehingga udara lembab mencapai suhu embun (dew point). Jika proses penyejukan terus berlaku, maka awan akan terlerai dan terjadilah hujan. Gambarajah 2.1. Hujan Olakan 2.1.2 Hujan Orografi Hujan yang terbentuk akibat pergerakan udara panas ke kawasan pergunungan dan proses penyejukan berlaku. Tanah lembab Udara lembab

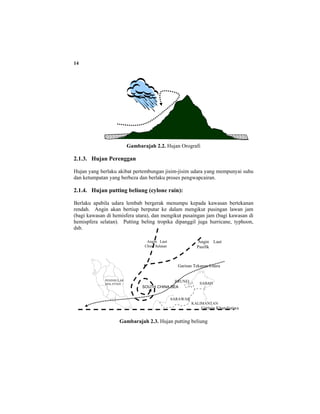

- 14. 14 Gambarajah 2.2. HujanOrografi 2.1.3. Hujan Perenggan Hujan yang berlaku akibat pertembungan jisim-jisim udara yang mempunyai suhu dan ketumpatan yang berbeza dan berlaku proses pengwapcairan. 2.1.4. Hujan putting beliung (cylone rain): Berlaku apabila udara lembab bergerak menumpu kepada kawasan bertekanan rendah. Angin akan bertiup berputar ke dalam mengikut pusingan lawan jam (bagi kawasan di hemisfera utara), dan mengikut pusaingan jam (bagi kawasan di hemispfera selatan). Putting beling tropika dipanggil juga hurricane, typhoon, dsb. Gambarajah 2.3. Hujan putting beliung PENINSULAR MALAYSIA SABAH SARAWAK KALIMANTAN BRUNEI SOUTH CHINA SEA Garisan Khatulistiwa Angin Laut Pasifik Angin Laut China Selatan Garisan Tekanan Udara

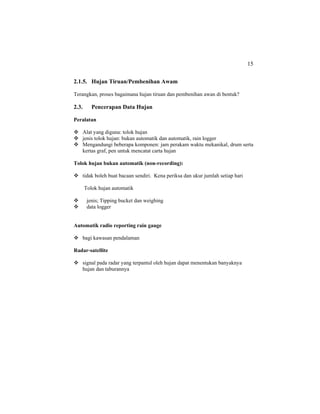

- 15. 15 2.1.5. Hujan Tiruan/PembenihanAwam Terangkan, proses bagaimana hujan tiruan dan pembenihan awan di bentuk? 2.3. Pencerapan Data Hujan Peralatan Alat yang diguna: tolok hujan jenis tolok hujan: bukan automatik dan automatik, rain logger Mengandungi beberapa komponen: jam perakam waktu mekanikal, drum serta kertas graf, pen untuk mencatat carta hujan Tolok hujan bukan automatik (non-recording): tidak boleh buat bacaan sendiri. Kena periksa dan ukur jumlah setiap hari Tolok hujan automatik jenis; Tipping bucket dan weighing data logger Automatik radio reporting rain gauge bagi kawasan pendalaman Radar-satellite signal pada radar yang terpantul oleh hujan dapat menentukan banyaknya hujan dan taburannya

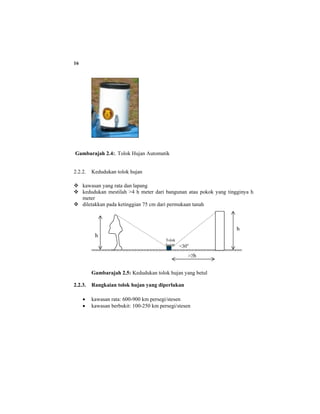

- 16. 16 Gambarajah 2.4:. TolokHujan Automatik 2.2.2. Kedudukan tolok hujan kawasan yang rata dan lapang kedudukan mestilah >4 h meter dari bangunan atau pokok yang tingginya h meter diletakkan pada ketinggian 75 cm dari permukaan tanah Gambarajah 2.5: Kedudukan tolok hujan yang betul 2.2.3. Rangkaian tolok hujan yang diperlukan • kawasan rata: 600-900 km persegi/stesen • kawasan berbukit: 100-250 km persegi/stesen h h >2h <30o Tolok hujan

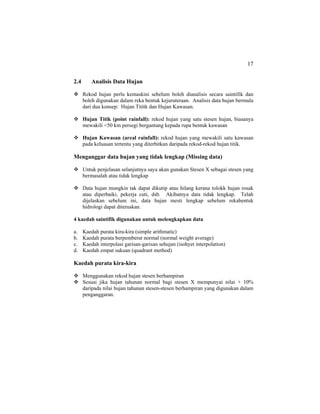

- 17. 17 2.4 Analisis DataHujan Rekod hujan perlu kemaskini sebelum boleh dianalisis secara saintifik dan boleh digunakan dalam reka bentuk kejuruteraan. Analisis data hujan bermula dari dua konsep: Hujan Tititk dan Hujan Kawasan. Hujan Titik (point rainfall): rekod hujan yang satu stesen hujan, biasanya mewakili <50 km persegi bergantung kepada rupa bentuk kawasan Hujan Kawasan (areal rainfall): rekod hujan yang mewakili satu kawasan pada keluasan tertentu yang diterbitkan daripada rekod-rekod hujan titik. Menganggar data hujan yang tidak lengkap (Missing data) Untuk penjelasan selanjutnya saya akan gunakan Stesen X sebagai stesen yang bermasalah atau tidak lengkap Data hujan mungkin tak dapat dikutip atau hilang kerana tolokk hujan rosak atau diperbaiki, pekerja cuti, dsb. Akibatnya data tidak lengkap. Telah dijelaskan sebelum ini, data hujan mesti lengkap sebelum rekabentuk hidrologi dapat diteruskan. 4 kaedah saintifik digunakan untuk melengkapkan data a. Kaedah purata kira-kira (simple arithmatic) b. Kaedah purata berpemberat normal (normal weight average) c. Kaedah interpolasi garisan-garisan sehujan (isohyet interpolation) d. Kaedah empat sukuan (quadrant method) Kaedah purata kira-kira Menggunakan rekod hujan stesen berhampiran Sesuai jika hujan tahunan normal bagi stesen X mempunyai nilai + 10% daripada nilai hujan tahunan stesen-stesen berhampiran yang digunakan dalam penganggaran.

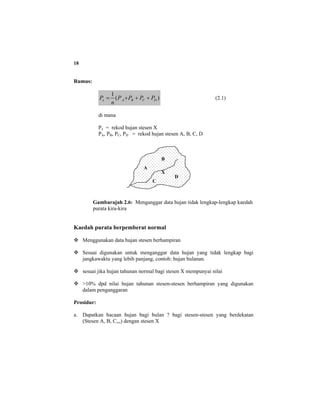

- 18. 18 Rumus: )( 1 DCBAx PPPP n P +++=(2.1) di mana Px = rekod hujan stesen X PA, PB, PC, PD = rekod hujan stesen A, B, C, D Gambarajah 2.6: Menganggar data hujan tidak lengkap-lengkap kaedah purata kira-kira Kaedah purata berpemberat normal Menggunakan data hujan stesen berhampiran Sesuai digunakan untuk menganggar data hujan yang tidak lengkap bagi jangkawaktu yang lebih panjang, contoh: hujan bulanan. sesuai jika hujan tahunan normal bagi stesen X mempunyai nilai >10% dpd nilai hujan tahunan stesen-stesen berhampiran yang digunakan dalam penganggaran Prosidur: a. Dapatkan bacaan hujan bagi bulan ? bagi stesen-stesen yang berdekatan (Stesen A, B, C,,,) dengan stesen X A B D C X
- 19. 19 b. Dapatkan bacaanhujan purata tahunan bagi semua stesen yang terlibat termasuk stesen X c. Anggarkan bacaan hujan bagi Stesen X untuk bulan X menggunakan rumus berikut: ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ ++= .......)()( 1 B B X A A X X P N N P N N n P (2.2) di mana, n = jumlah stesen hujan berdekatan yang terlibat Px = hujan bulanan bagi stesen X yang ingin dianggar NX = hujan purata tahunan bagi stesen X NA, NB, NC = hujan purata tahunan bagi stesen-stesen A, B, C PA, PB, PC = hujan bulanan bagi stesen-stesen A, B, C Kaedah interpolasi garisan sehujan Sesuai digunakan untuk menganggar data hujan bagi jangkawaktu yang lebih panjang contohnya hujan tahunan. Prosidur: a. Dapatkan data- data hujan bagi stesen hujan yang berhampiran, atau dapatkan garisan - garisan sehujan bagi kawasan yang terlibat . b. Lakaran garisan sehujan [ isohyet ] iaitu garisan yang menghubungkan kawasan yang menerima hujan yang sama. c. Menggunakan kaedah interpolasi, anggarkan nilai hujan bagi stesen yang tidak dapat dikutip menggunakan garisan-garisan isohyet tersebut.
- 20. 20 Gambarajah 2.7: Menganggardata hujan tidak lengkap Kaedah interpolasi garisan sehujan Kaedah empat sukuan (quadrant method) Kaedah-kaedah yang telah dibincangkan sebelum ini tidak mengambilkira faktor-faktor berikut, Jarak tolok-tolok lain dengan tolok yang bermasalah Keamatan (density) tolok-tolok hujan Kaedah purata berpemberat (normal ratio average) memerlukan hujan purata tahunan bagi stesen-stesen berhampiran Kaedah interpolasi isohyet memerlukan rangkaian tolok hujan yang intensif untuk membentuk isohyet yang lengkap Kesemua kaedah tersebut mempunyai kelemahan Kaedah empat sukuan dapat mengatasi masalah ini 40cm 30cm 20cm 10cm •Stn X

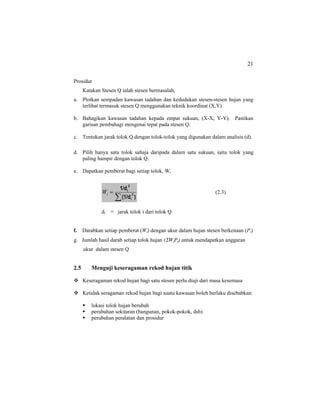

- 21. 21 Prosidur Katakan Stesen Qialah stesen bermasalah, a. Plotkan sempadan kawasan tadahan dan kedudukan stesen-stesen hujan yang terlibat termasuk stesen Q menggunakan teknik koordinat (X,Y) b. Bahagikan kawasan tadahan kepada empat sukuan, (X-X, Y-Y). Pastikan garisan pembahagi mengenai tepat pada stesen Q. c. Tentukan jarak tolok Q dengan tolok-tolok yang digunakan dalam analisis (d). d. Pilih hanya satu tolok sahaja daripada dalam satu sukuan, iaitu tolok yang paling hampir dengan tolok Q. e. Dapatkan pemberat bagi setiap tolok, Wi ∑ = )(1/d 1/d 2 i 2 i iW (2.3) di = jarak tolok i dari tolok Q f. Darabkan setiap pemberat (Wi) dengan ukur dalam hujan stesen berkenaan (Pi) g. Jumlah hasil darab setiap tolok hujan (ΣWiPi) untuk mendapatkan anggaran ukur dalam stesen Q 2.5 Menguji keseragaman rekod hujan titik Keseragaman rekod hujan bagi satu stesen perlu diuji dari masa kesemasa Ketidak seragaman rekod hujan bagi suatu kawasan boleh berlaku disebabkan: lokasi tolok hujan berubah perubahan sekitaran (bangunan, pokok-pokok, dsb) perubahan peralatan dan prosidur

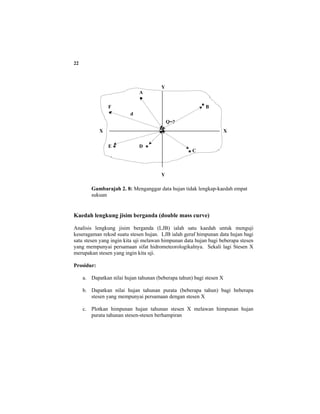

- 22. 22 Gambarajah 2. 8:Menganggar data hujan tidak lengkap-kaedah empat sukuan Kaedah lengkung jisim berganda (double mass curve) Analisis lengkung jisim berganda (LJB) ialah satu kaedah untuk menguji keseragaman rekod suatu stesen hujan. LJB ialah geraf himpunan data hujan bagi satu stesen yang ingin kita uji melawan himpunan data hujan bagi beberapa stesen yang mempunyai persamaan sifat hidrometeorologikalnya. Sekali lagi Stesen X merupakan stesen yang ingin kita uji. Prosidur: a. Dapatkan nilai hujan tahunan (beberapa tahun) bagi stesen X b. Dapatkan nilai hujan tahunan purata (beberapa tahun) bagi beberapa stesen yang mempunyai persamaan dengan stesen X c. Plotkan himpunan hujan tahunan stesen X melawan himpunan hujan purata tahunan stesen-stesen berhampiran X X Y Y B Q=? C A F DE d

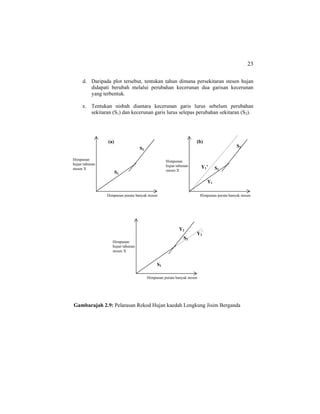

- 23. 23 d. Daripada plottersebut, tentukan tahun dimana persekitaran stesen hujan didapati berubah melalui perubahan kecerunan dua garisan kecerunan yang terbentuk. e. Tentukan nisbah diantara kecerunan garis lurus sebelum perubahan sekitaran (S1) dan kecerunan garis lurus selepas perubahan sekitaran (S2). Gambarajah 2.9: Pelarasan Rekod Hujan kaedah Lengkung Jisim Berganda Himpunan hujan tahunan stesen X Himpunan purata banyak stesen Himpunan hujan tahunan stesen X S1 S2 (a) Himpunan purata banyak stesen Y1 Y1’ (b) S2 S1 Himpunan purata banyak stesen Himpunan hujan tahunan stesen X S2 Y2 ’ S1 Y2

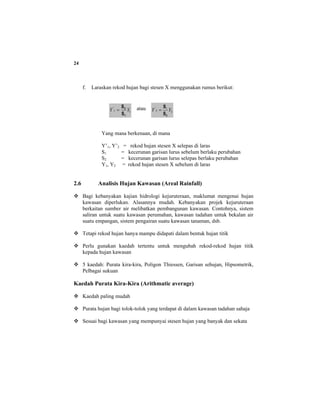

- 24. 24 f. Laraskan rekodhujan bagi stesen X menggunakan rumus berikut: 11 ' YY 1 2 S S = atau 2 1 2 ' YY 2S S = Yang mana berkenaan, di mana Y’1, Y’2 = rekod hujan stesen X selepas di laras S1 = kecerunan garisan lurus sebelum berlaku perubahan S2 = kecerunan garisan lurus selepas berlaku perubahan Y1, Y2 = rekod hujan stesen X sebelum di laras 2.6 Analisis Hujan Kawasan (Areal Rainfall) Bagi kebanyakan kajian hidrologi kejuruteraan, maklumat mengenai hujan kawasan diperlukan. Alasannya mudah. Kebanyakan projek kejuruteraan berkaitan sumber air melibatkan pembangunan kawasan. Contohnya, sistem saliran untuk suatu kawasan perumahan, kawasan tadahan untuk bekalan air suatu empangan, sistem pengairan suatu kawasan tanaman, dsb. Tetapi rekod hujan hanya mampu didapati dalam bentuk hujan titik Perlu gunakan kaedah tertentu untuk mengubah rekod-rekod hujan titik kepada hujan kawasan 5 kaedah: Purata kira-kira, Poligon Thiessen, Garisan sehujan, Hipsometrik, Pelbagai sukuan Kaedah Purata Kira-Kira (Arithmatic average) Kaedah paling mudah Purata hujan bagi tolok-tolok yang terdapat di dalam kawasan tadahan sahaja Sesuai bagi kawasan yang mempunyai stesen hujan yang banyak dan sekata

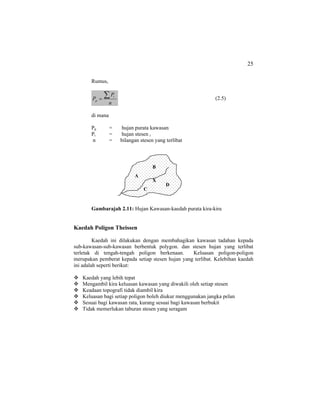

- 25. 25 Rumus, n P P i p ∑= (2.5) dimana Pp = hujan purata kawasan Pi = hujan stesen i n = bilangan stesen yang terlibat Gambarajah 2.11: Hujan Kawasan-kaedah purata kira-kira Kaedah Poligon Theissen Kaedah ini dilakukan dengan membahagikan kawasan tadahan kepada sub-kawasan-sub-kawasan berbentuk polygon. dan stesen hujan yang terlibat terletak di tengah-tengah poligon berkenaan. Keluasan poligon-poligon merupakan pemberat kepada setiap stesen hujan yang terlibat. Kelebihan kaedah ini adalah seperti berikut: Kaedah yang lebih tepat Mengambil kira keluasan kawasan yang diwakili oleh setiap stesen Keadaan topografi tidak diambil kira Keluasan bagi setiap poligon boleh diukur menggunakan jangka pelan Sesuai bagi kawasan rata, kurang sesuai bagi kawasan berbukit Tidak memerlukan taburan stesen yang seragam A B D C X

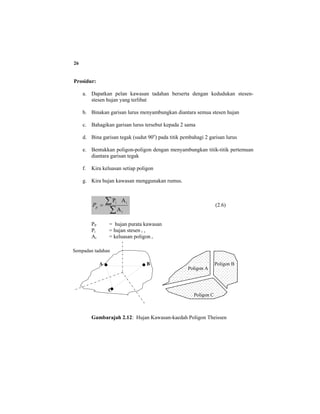

- 26. 26 Prosidur: a. Dapatkan pelankawasan tadahan berserta dengan kedudukan stesen- stesen hujan yang terlibat b. Binakan garisan lurus menyambungkan diantara semua stesen hujan c. Bahagikan garisan lurus tersebut kepada 2 sama d. Bina garisan tegak (sudut 90o ) pada titik pembahagi 2 garisan lurus e. Bentukkan poligon-poligon dengan menyambungkan titik-titik pertemuan diantara garisan tegak f. Kira keluasan setiap poligon g. Kira hujan kawasan menggunakan rumus. ∑ ∑= i ii A AP pP (2.6) PP = hujan purata kawasan Pi = hujan stesen i , Ai = keluasan poligon i Gambarajah 2.12: Hujan Kawasan-kaedah Poligon Theissen A B C Sempadan tadahan Poligon A Poligon B Poligon C

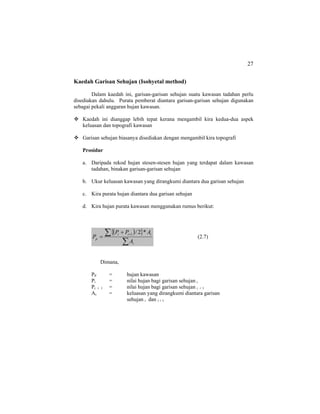

- 27. 27 Kaedah Garisan Sehujan(Isohyetal method) Dalam kaedah ini, garisan-garisan sehujan suatu kawasan tadahan perlu disediakan dahulu. Purata pemberat diantara garisan-garisan sehujan digunakan sebagai pekali anggaran hujan kawasan. Kaedah ini dianggap lebih tepat kerana mengambil kira kedua-dua aspek keluasan dan topografi kawasan Garisan sehujan biasanya disediakan dengan mengambil kira topografi Prosidur a. Daripada rekod hujan stesen-stesen hujan yang terdapat dalam kawasan tadahan, binakan garisan-garisan sehujan b. Ukur keluasan kawasan yang dirangkumi diantara dua garisan sehujan c. Kira purata hujan diantara dua garisan sehujan d. Kira hujan purata kawasan menggunakan rumus berikut: ( ){ } ∑ ∑ ++ = i iii p A APP P *2/1 (2.7) Dimana, PP = hujan kawasan Pi = nilai hujan bagi garisan sehujan i Pi + 1 = nilai hujan bagi garisan sehujan i + 1 Ai = keluasan yang dirangkumi diantara garisan sehujan i dan i + 1

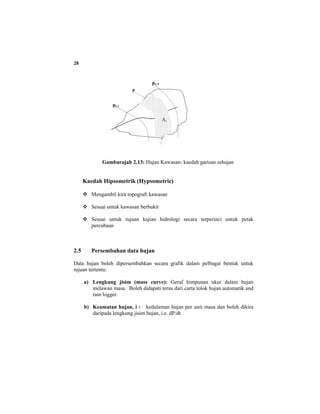

- 28. 28 Gambarajah 2.13: HujanKawasan- kaedah garisan sehujan Kaedah Hipsometrik (Hypsometric) Mengambil kira topografi kawasan Sesuai untuk kawasan berbukit Sesuai untuk tujuan kajian hidrologi secara terperinci untuk petak percubaan 2.5 Persembahan data hujan Data hujan boleh dipersembahkan secara grafik dalam pelbagai bentuk untuk tujuan tertentu: a) Lengkung jisim (mass curve): Geraf himpunan ukur dalam hujan melawan masa. Boleh didapati terus dari carta tolok hujan automatik and rain logger. b) Keamatan hujan, i : kedalaman hujan per unit masa dan boleh dikira daripada lengkung jisim hujan, i.e. dP/dt p pi-1 pi+1 Ai

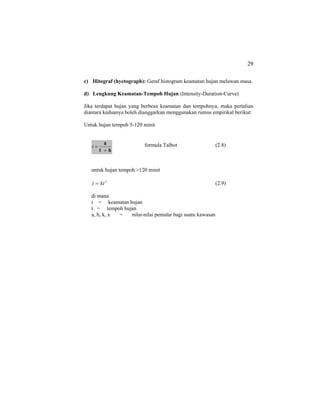

- 29. 29 c) Hitograf (hyetograph):Geraf histogram keamatan hujan melawan masa. d) Lengkung Keamatan-Tempoh Hujan (Intensity-Duration-Curve) Jika terdapat hujan yang berbeza keamatan dan tempohnya, maka pertalian diantara keduanya boleh dianggarkan menggunakan rumus empirikal berikut: Untuk hujan tempoh 5-120 minit bt a + =i formula Talbot (2.8) untuk hujan tempoh >120 minit x kti = (2.9) di mana i = keamatan hujan t = tempoh hujan a, b, k, x = nilai-nilai pemalar bagi suatu kawasan

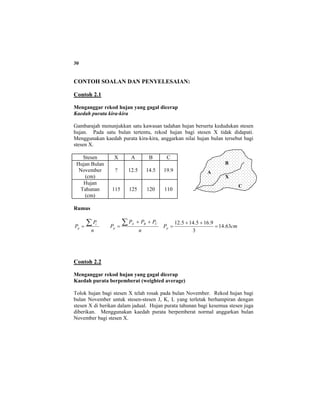

- 30. 30 CONTOH SOALAN DANPENYELESAIAN: Contoh 2.1 Menganggar rekod hujan yang gagal dicerap Kaedah purata kira-kira Gambarajah menunjukkan satu kawasan tadahan hujan berserta kedudukan stesen hujan. Pada satu bulan tertentu, rekod hujan bagi stesen X tidak didapati. Menggunakan kaedah purata kira-kira, anggarkan nilai hujan bulan tersebut bagi stesen X. Stesen X A B C Hujan Bulan November (cm) ? 12.5 14.5 19.9 Hujan Tahunan (cm) 115 125 120 110 Rumus n P P i p ∑= n PPP P CBA p ∑ ++ = cmPp 63.14 3 9.165.145.12 = ++ = Contoh 2.2 Menganggar rekod hujan yang gagal dicerap Kaedah purata berpemberat (weighted average) Tolok hujan bagi stesen X telah rosak pada bulan November. Rekod hujan bagi bulan November untuk stesen-stesen J, K, L yang terletak berhampiran dengan stesen X di berikan dalam jadual. Hujan purata tahunan bagi kesemua stesen juga diberikan. Menggunakan kaedah purata berpemberat normal anggarkan bulan November bagi stesen X. A B C X

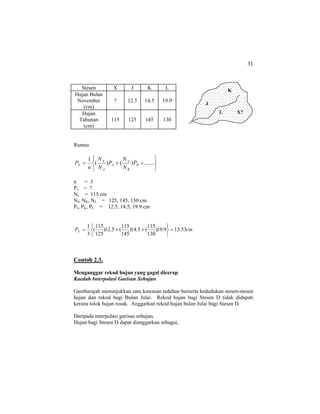

- 31. 31 Stesen X JK L Hujan Bulan November (cm) ? 12.5 14.5 19.9 Hujan Tahunan (cm) 115 125 145 130 Rumus ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ ++= .......)()( 1 B B X A A X X P N N P N N n P n = 3 Px = ? Nx = 115 cm NJ, NK, NL = 125, 145, 130 cm PJ, PK, PL = 12.5, 14.5, 19.9 cm cmPX 53.139.19) 130 115 (5.14) 145 115 (5.12) 125 115 ( 3 1 = ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ ++= Contoh 2.3. Menganggar rekod hujan yang gagal dicerap Kaedah Interpolasi Garisan Sehujan Gambarajah menunjukkan satu kawasan tadahan berserta kedudukan stesen-stesen hujan dan rekod bagi Bulan Julai. Rekod hujan bagi Stesen D tidak didapati kerana tolok hujan rosak. Anggarkan rekod hujan bulan Julai bagi Stesen D. Daripada interpolasi garisan sehujan, Hujan bagi Stesen D dapat dianggarkan sebagai, J K X?L

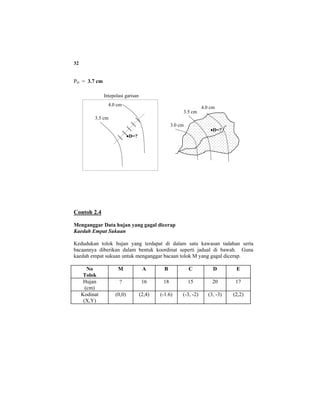

- 32. 32 PD = 3.7cm Contoh 2.4 Menganggar Data hujan yang gagal dicerap Kaedah Empat Sukuan Kedudukan tolok hujan yang terdapat di dalam satu kawasan tadahan serta bacaannya diberikan dalam bentuk koordinat seperti jadual di bawah. Guna kaedah empat sukuan untuk menganggar bacaan tolok M yang gagal dicerap. No Tolok M A B C D E Hujan (cm) ? 16 18 15 20 17 Kodinat (X,Y) (0,0) (2,4) (-1.6) (-3, -2) (3, -3) (2,2) 3.5 cm 3.0 cm 4.0 cm •D=? 4.0 cm •D=? 3.5 cm Intepolasi garisan

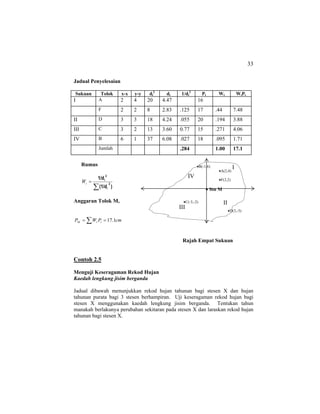

- 33. 33 Jadual Penyelesaian Sukuan Tolokx-x y-y di 2 di 1/di 2 Pi Wi WiPi I A 2 4 20 4.47 16 F 2 2 8 2.83 .125 17 .44 7.48 II D 3 3 18 4.24 .055 20 .194 3.88 III C 3 2 13 3.60 0.77 15 .271 4.06 IV B 6 1 37 6.08 .027 18 .095 1.71 Jumlah .284 1.00 17.1 Rumus )(1/d 1/d 2 i 2 i ∑ =iW Anggaran Tolok M, ∑ == cmPWP iiM 1.17 Rajah Empat Sukuan Contoh 2.5 Menguji Keseragaman Rekod Hujan Kaedah lengkung jisim berganda Jadual dibawah menunjukkan rekod hujan tahunan bagi stesen X dan hujan tahunan purata bagi 3 stesen berhampiran. Uji keseragaman rekod hujan bagi stesen X menggunakan kaedah lengkung jisim berganda. Tentukan tahun manakah berlakunya perubahan sekitaran pada stesen X dan laraskan rekod hujan tahunan bagi stesen X. • Stn M •A(2,4) •F(2,2) •B(-1,6) •C(-3,-2) •D(3,-3) I II III IV

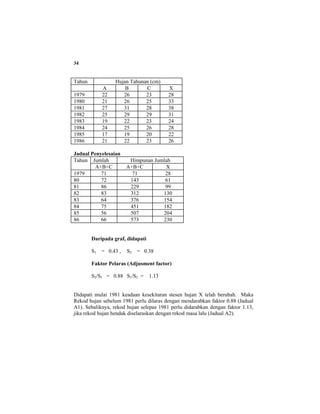

- 34. 34 Tahun Hujan Tahunan(cm) A B C X 1979 22 26 23 28 1980 21 26 25 33 1981 27 31 28 38 1982 25 29 29 31 1983 19 22 23 24 1984 24 25 26 28 1985 17 19 20 22 1986 21 22 23 26 Jadual Penyelesaian Tahun Jumlah Himpunan Jumlah A+B+C A+B+C X 1979 71 71 28 80 72 143 61 81 86 229 99 82 83 312 130 83 64 376 154 84 75 451 182 85 56 507 204 86 66 573 230 Daripada graf, didapati S1 = 0.43 , S2 = 0.38 Faktor Pelaras (Adjusment factor) S2/S1 = 0.88 S1/S2 = 1.13 Didapati mulai 1981 keadaan kesekitaran stesen hujan X telah berubah. Maka Rekod hujan sebelum 1981 perlu dilaras dengan mendarabkan faktor 0.88 (Jadual A1). Sebaliknya, rekod hujan selepas 1981 perlu didarabkan dengan faktor 1.13, jika rekod hujan hendak diselaraskan dengan rekod masa lalu (Jadual A2).

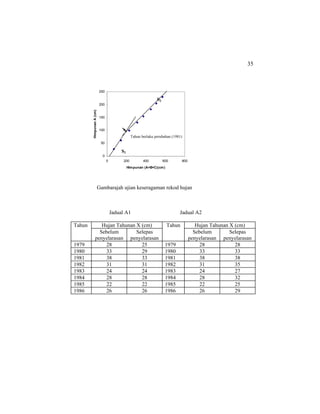

- 35. 35 Gambarajah ujian keseragamanrekod hujan Jadual A1 Jadual A2 Tahun Hujan Tahunan X (cm) Tahun Hujan Tahunan X (cm) Sebelum penyelarasan Selepas penyelarasan Sebelum penyelarasan Selepas penyelarasan 1979 28 25 1979 28 28 1980 33 29 1980 33 33 1981 38 33 1981 38 38 1982 31 31 1982 31 35 1983 24 24 1983 24 27 1984 28 28 1984 28 32 1985 22 22 1985 22 25 1986 26 26 1986 26 29 0 50 100 150 200 250 0 200 400 600 800 Himpunan (A+B+C)(cm) HimpunanA(cm) S1 S2 Tahun berlaku perubahan (1981)

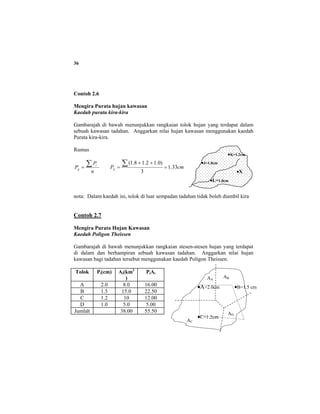

- 36. 36 Contoh 2.6 Mengira Puratahujan kawasan Kaedah purata kira-kira Gambarajah di bawah menunjukkan rangkaian tolok hujan yang terdapat dalam sebuah kawasan tadahan. Anggarkan nilai hujan kawasan menggunakan kaedah Purata kira-kira. Rumus n P P i p ∑= cmPp 33.1 3 )0.12.18.1( = ++ = ∑ nota: Dalam kaedah ini, tolok di luar sempadan tadahan tidak boleh diambil kira Contoh 2.7 Mengira Purata Hujan Kawasan Kaedah Poligon Theissen Gambarajah di bawah menunjukkan rangkaian stesen-stesen hujan yang terdapat di dalam dan berhampiran sebuah kawasan tadahan. Anggarkan nilai hujan kawasan bagi tadahan tersebut menggunakan kaedah Poligon Theissen. Tolok Pi(cm) Ai(km2 ) PiAi A 2.0 8.0 16.00 B 1.5 15.0 22.50 C 1.2 10 12.00 D 1.0 5.0 5.00 Jumlah 38.00 55.50 •A=2.0cm •B=1.5 cm •C=1.2cm AA AB AC AD •J=1.8cm •K=1.2cm •X •L=1.0cm
- 37. 37 Rumus ∑ ∑= i ii A AP pP cmPp 35.1 38 5.55 == nota:Dalam kaedah ini, tolok di luar sempadan tadahan diambil kira Contoh 2.8 Mengira Purata Hujan Kawasan Kaedah Garisan Sehujan Gambarajah di bawah menunjukkan rangkaian stesen-stesen hujan yang terdapat di dalam dan berhampiran sebuah kawasan tadahan. Anggarkan nilai hujan kawasan bagi tadahan tersebut menggunakan kaedah Garisan sehujan (Isohyet) Jadual Penyelesaian Zon Isohyet (cm) Ai (km2 ) P purata AiP purata I >2.0 0.1 2.0 0.20 II 1.5-2.0 8.9 1.75 15.58 III 1.0-1.5 9.4 1.25 11.75 IV 0.5-1.0 3.2 0.75 2.40 V <0.5 0.1 0.25 0.025 Jumlah 21.70 29.96 Rumus ( ){ } ∑ ∑ ++ = i iii p A APP P *2/1 cmPp 38.1 70.21 96.29 == 2.0cm 1.5cm 0.5cm 1.0cm I II III IV V

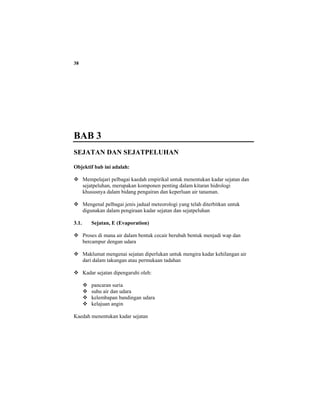

- 38. 38 BAB 3 SEJATAN DANSEJATPELUHAN Objektif bab ini adalah: Mempelajari pelbagai kaedah empirikal untuk menentukan kadar sejatan dan sejatpeluhan, merupakan komponen penting dalam kitaran hidrologi khususnya dalam bidang pengairan dan keperluan air tanaman. Mengenal pelbagai jenis jadual meteorologi yang telah diterbitkan untuk digunakan dalam pengiraan kadar sejatan dan sejatpeluhan 3.1. Sejatan, E (Evaporation) Proses di mana air dalam bentuk cecair berubah bentuk menjadi wap dan bercampur dengan udara Maklumat mengenai sejatan diperlukan untuk mengira kadar kehilangan air dari dalam takungan atau permukaan tadahan Kadar sejatan dipengaruhi oleh: pancaran suria suhu air dan udara kelembapan bandingan udara kelajuan angin Kaedah menentukan kadar sejatan

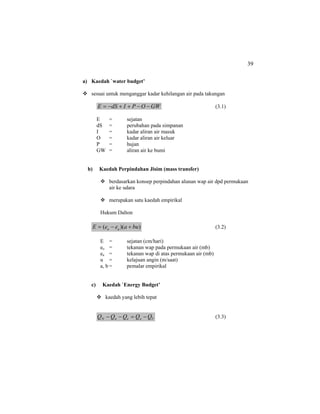

- 39. 39 a) Kaedah `waterbudget’ sesuai untuk menganggar kadar kehilangan air pada takungan GWOPIdSE −−++−= (3.1) E = sejatan dS = perubahan pada simpanan I = kadar aliran air masuk O = kadar aliran air keluar P = hujan GW = aliran air ke bumi b) Kaedah Perpindahan Jisim (mass transfer) berdasarkan konsep perpindahan alunan wap air dpd permukaan air ke udara merupakan satu kaedah empirikal Hukum Dalton ))(( buaeeE ao +−= (3.2) E = sejatan (cm/hari) eo = tekanan wap pada permukaan air (mb) ea = tekanan wap di atas permukaan air (mb) u = kelajuan angin (m/saat) a, b = pemalar empirikal c) Kaedah `Energy Budget’ kaedah yang lebih tepat VoenN QQQQQ −=−− (3.3)

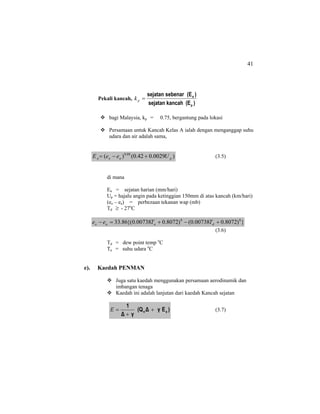

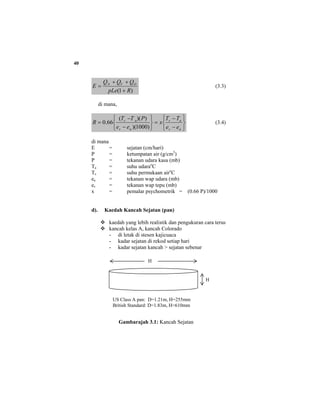

- 40. 40 )1( RpLe QQQ E OVN + ++ =(3.3) di mana, ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ − − = ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ − − = as as as as ee TT x ee PTT R )1000)( ))(( 66.0 (3.4) di mana E = sejatan (cm/hari) P = ketumpatan air (g/cm3 ) P = tekanan udara kasa (mb) Ta = suhu udarao C Ts = suhu permukaan airo C ea = tekanan wap udara (mb) es = tekanan wap tepu (mb) x = pemalar psychometrik = (0.66 P)/1000 d). Kaedah Kancah Sejatan (pan) kaedah yang lebih realistik dan pengukuran cara terus kancah kelas A, kancah Colorado - di letak di stesen kajicuaca - kadar sejatan di rekod setiap hari - kadar sejatan kancah > sejatan sebenar Gambarajah 3.1: Kancah Sejatan H H US Class A pan: D=1.21m, H=255mm British Standard: D=1.83m, H=610mm
- 41. 41 Pekali kancah, )(Ekancahsejatan )(Esebenarsejatan p a =pk bagi Malaysia,kp = 0.75, bergantung pada lokasi Persamaan untuk Kancah Kelas A ialah dengan menganggap suhu udara dan air adalah sama, )0029.042.0()( 88.0 paoa UeeE +−= (3.5) di mana Ea = sejatan harian (mm/hari) Up = hajalu angin pada ketinggian 150mm di atas kancah (km/hari) (eo – ea) = perbezaan tekanan wap (mb) Td ≥ - 27o C })8072.000738.0()8072.000738.0{(86.33 88 +−+=− daao TTee (3.6) Td = dew point temp o C Ta = suhu udara o C e). Kaedah PENMAN Juga satu kaedah menggunakan persamaan aerodinamik dan imbangan tenaga Kaedah ini adalah lanjutan dari kaedah Kancah sejatan )Eγ∆(Q γ∆ 1 an + + =E (3.7)

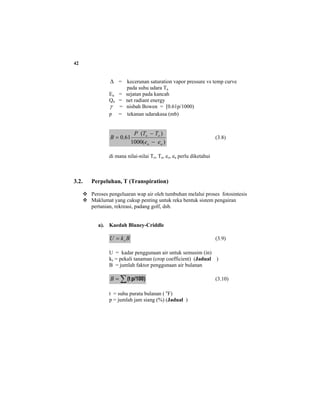

- 42. 42 ∆ = kecerunansaturation vapor pressure vs temp curve pada suhu udara Ta Ea = sejatan pada kancah Qn = net radiant energy γ = nisbah Bowen = [0.61p/1000) p = tekanan udarakasa (mb) )(1000 )( 61.0 ao oo ee TTP B − − = (3.8) di mana nilai-nilai To, Ta, eo, ea perlu diketahui 3.2. Perpeluhan, T (Transpiration) Peroses pengeluaran wap air oleh tumbuhan melalui proses fotosintesis Maklumat yang cukup penting untuk reka bentuk sistem pengairan pertanian, rekreasi, padang golf, dsb. a). Kaedah Blaney-Criddle BkU s= (3.9) U = kadar penggunaan air untuk semusim (in) ks = pekali tanaman (crop coefficient) (Jadual ) B = jumlah faktor penggunaan air bulanan ∑= p/100)(tB (3.10) t = suhu purata bulanan ( o F) p = jumlah jam siang (%) (Jadual )

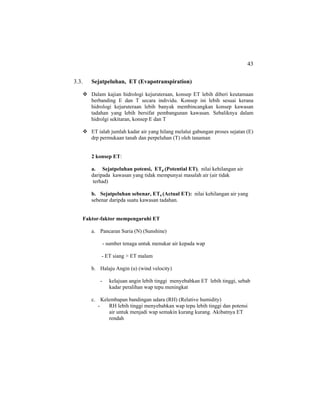

- 43. 43 3.3. Sejatpeluhan, ET(Evapotranspiration) Dalam kajian hidrologi kejuruteraan, konsep ET lebih diberi keutamaan berbanding E dan T secara individu. Konsep ini lebih sesuai kerana hidrologi kejuruteraan lebih banyak membincangkan konsep kawasan tadahan yang lebih bersifat pembangunan kawasan. Sebaliknya dalam hidrolgi sekitaran, konsep E dan T ET ialah jumlah kadar air yang hilang melalui gabungan proses sejatan (E) drp permukaan tanah dan perpeluhan (T) oleh tanaman 2 konsep ET: a. Sejatpeluhan potensi, ETp (Potential ET): nilai kehilangan air daripada kawasan yang tidak mempunyai masalah air (air tidak terhad) b. Sejatpeluhan sebenar, ETa (Actual ET): nilai kehilangan air yang sebenar daripda suatu kawasan tadahan. Faktor-faktor mempengaruhi ET a. Pancaran Suria (N) (Sunshine) - sumber tenaga untuk menukar air kepada wap - ET siang > ET malam b. Halaju Angin (u) (wind velocity) - kelajuan angin lebih tinggi menyebabkan ET lebih tinggi, sebab kadar peralihan wap tepu meningkat c. Kelembapan bandingan udara (RH) (Relative humidity) - RH lebih tinggi menyebabkan wap tepu lebih tinggi dan potensi air untuk menjadi wap semakin kurang kurang. Akibatnya ET rendah

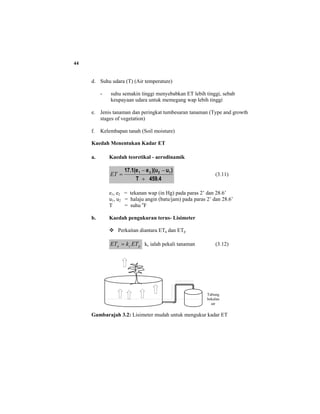

- 44. 44 d. Suhu udara(T) (Air temperature) - suhu semakin tinggi menyebabkan ET lebih tinggi, sebab keupayaan udara untuk memegang wap lebih tinggi e. Jenis tanaman dan peringkat tumbesaran tanaman (Type and growth stages of vegetation) f. Kelembapan tanah (Soil moisture) Kaedah Menentukan Kadar ET a. Kaedah teoretikal - aerodinamik 459.4T )u)(ue17.1(e 1221 + −− =ET (3.11) e1, e2 = tekanan wap (in Hg) pada paras 2’ dan 28.6’ u1, u2 = halaju angin (batu/jam) pada paras 2’ dan 28.6’ T = suhu o F b. Kaedah pengukuran terus- Lisimeter Perkaitan diantara ETa dan ETp pca ETkET = kc ialah pekali tanaman (3.12) Gambarajah 3.2: Lisimeter mudah untuk mengukur kadar ET Tabung bekalan air

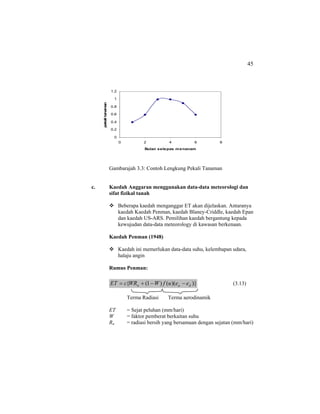

- 45. 45 Gambarajah 3.3: ContohLengkung Pekali Tanaman c. Kaedah Anggaran menggunakan data-data meteorologi dan sifat fizikal tanah Beberapa kaedah menganggar ET akan dijelaskan. Antaranya kaedah Kaedah Penman, kaedah Blaney-Criddle, kaedah Epan dan kaedah US-ARS. Pemilihan kaedah bergantung kepada kewujudan data-data meteorology di kawasan berkenaan. Kaedah Penman (1948) Kaedah ini memerlukan data-data suhu, kelembapan udara, halaju angin Rumus Penman: )})(()1({ dan eeufWWRcET −−+= (3.13) Terma Radiasi Terma aerodinamik ET = Sejat peluhan (mm/hari) W = faktor pemberat berkaitan suhu Rn = radiasi bersih yang bersamaan dengan sejatan (mm/hari) 0 0.2 0.4 0.6 0.8 1 1.2 0 2 4 6 8 Bulan selepas menanam pekalitanaman

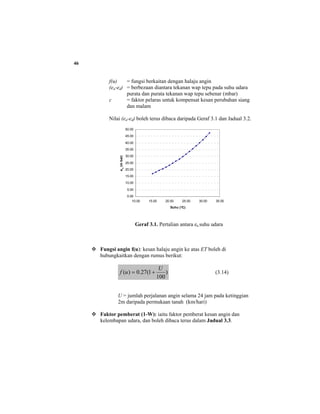

- 46. 46 f(u) = fungsiberkaitan dengan halaju angin (ea-ed) = berbezaan diantara tekanan wap tepu pada suhu udara purata dan purata tekanan wap tepu sebenar (mbar) c = faktor pelaras untuk kompensat kesan perubahan siang dan malam Nilai (ea-ed) boleh terus dibaca daripada Geraf 3.1 dan Jadual 3.2. Geraf 3.1. Pertalian antara ea suhu udara Fungsi angin f(u): kesan halaju angin ke atas ET boleh di hubungkaitkan dengan rumus berikut: ) 100 1(27.0)( U uf += (3.14) U = jumlah perjalanan angin selama 24 jam pada ketinggian 2m daripada permukaan tanah (km/hari) Faktor pemberat (1-W): iaitu faktor pemberat kesan angin dan kelembapan udara, dan boleh dibaca terus dalam Jadual 3.3. 0.00 5.00 10.00 15.00 20.00 25.00 30.00 35.00 40.00 45.00 50.00 10.00 15.00 20.00 25.00 30.00 35.00 Suhu (o C) ea(mbar)

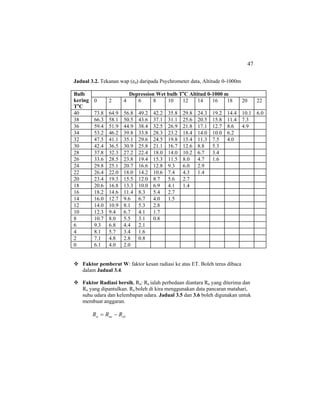

- 47. 47 Jadual 3.2. Tekananwap (ed) daripada Psychrometer data, Altitude 0-1000m Bulb kering To C Depression Wet bulb To C Altitud 0-1000 m 0 2 4 6 8 10 12 14 16 18 20 22 40 73.8 64.9 56.8 49.2 42.2 35.8 29.8 24.3 19.2 14.4 10.1 6.0 38 66.3 58.1 50.5 43.6 37.1 31.1 25.6 20.5 15.8 11.4 7.3 36 59.4 51.9 44.9 38.4 32.5 26.9 21.8 17.1 12.7 8.6 4.9 34 53.2 46.2 39.8 33.8 28.3 23.2 18.4 14.0 10.0 6.2 32 47.5 41.1 35.1 29.6 24.5 19.8 15.4 11.3 7.5 4.0 30 42.4 36.5 30.9 25.8 21.1 16.7 12.6 8.8 5.3 28 37.8 32.3 27.2 22.4 18.0 14.0 10.2 6.7 3.4 26 33.6 28.5 23.8 19.4 15.3 11.5 8.0 4.7 1.6 24 29.8 25.1 20.7 16.6 12.8 9.3 6.0 2.9 22 26.4 22.0 18.0 14.2 10.6 7.4 4.3 1.4 20 23.4 19.3 15.5 12.0 8.7 5.6 2.7 18 20.6 16.8 13.3 10.0 6.9 4.1 1.4 16 18.2 14.6 11.4 8.3 5.4 2.7 14 16.0 12.7 9.6 6.7 4.0 1.5 12 14.0 10.9 8.1 5.3 2.8 10 12.3 9.4 6.7 4.1 1.7 8 10.7 8.0 5.5 3.1 0.8 6 9.3 6.8 4.4 2.1 4 8.1 5.7 3.4 1.6 2 7.1 4.8 2.8 0.8 0 6.1 4.0 2.0 Faktor pemberat W: faktor kesan radiasi ke atas ET. Boleh terus dibaca dalam Jadual 3.4. Faktor Radiasi bersih, Rn: Rn ialah perbedaan diantara Rn yang diterima dan Rn yang dipantulkan. Rn boleh di kira menggunakan data pancaran matahari, suhu udara dan kelembapan udara. Jadual 3.5 dan 3.6 boleh digunakan untuk membuat anggaran. 1nnsn RRR −=

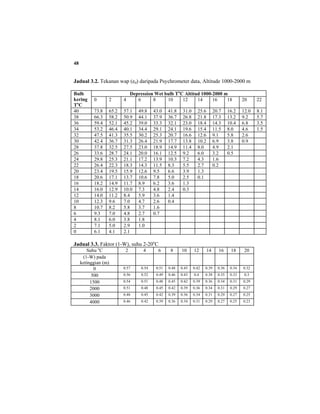

- 48. 48 Jadual 3.2. Tekananwap (ed) daripada Psychrometer data, Altitude 1000-2000 m Bulb kering To C Depression Wet bulb To C Altitud 1000-2000 m 0 2 4 6 8 10 12 14 16 18 20 22 40 73.8 65.2 57.1 49.8 43.0 41.8 31.0 25.6 20.7 16.2 12.0 8.1 38 66.3 58.2 50.9 44.1 37.9 36.7 26.8 21.8 17.3 13.2 9.2 5.7 36 59.4 52.1 45.2 39.0 33.3 32.1 23.0 18.4 14.3 10.4 6.8 3.5 34 53.2 46.4 40.1 34.4 29.1 24.1 19.6 15.4 11.5 8.0 4.6 1.5 32 47.5 41.3 35.5 30.2 25.3 20.7 16.6 12.6 9.1 5.8 2.6 30 42.4 36.7 31.3 26.4 21.9 17.7 13.8 10.2 6.9 3.8 0.9 28 37.8 32.5 27.5 23.0 18.9 14.9 11.4 8.0 4.9 2.1 26 33.6 28.7 24.1 20.0 16.1 12.5 9.2 6.0 3.2 0.5 24 29.8 25.3 21.1 17.2 13.9 10.3 7.2 4.3 1.6 22 26.4 22.3 18.3 14.3 11.5 8.3 5.5 2.7 0.2 20 23.4 19.5 15.9 12.6 9.5 6.6 3.9 1.3 18 20.6 17.1 13.7 10.6 7.8 5.0 2.5 0.1 16 18.2 14.9 11.7 8.9 6.2 3.6 1.3 14 16.0 12.9 10.0 7.3 4.8 2.4 0.3 12 14.0 11.2 8.4 5.9 3.6 1.4 10 12.3 9.6 7.0 4.7 2.6 0.4 8 10.7 8.2 5.8 3.7 1.6 6 9.3 7.0 4.8 2.7 0.7 4 8.1 6.0 3.8 1.8 2 7.1 5.0 2.9 1.0 0 6.1 4.1 2.1 Jadual 3.3. Faktor (1-W), suhu 2-20o C Suhu o C 2 4 6 8 10 12 14 16 18 20 (1-W) pada ketinggian (m) 0 0.57 0.54 0.51 0.48 0.45 0.42 0.39 0.36 0.34 0.32 500 0.56 0.52 0.49 0.46 0.43 0.4 0.38 0.35 0.33 0.3 1500 0.54 0.51 0.48 0.45 0.42 0.39 0.36 0.34 0.31 0.29 2000 0.51 0.48 0.45 0.42 0.39 0.36 0.34 0.31 0.29 0.27 3000 0.48 0.45 0.42 0.39 0.36 0.34 0.31 0.29 0.27 0.25 4000 0.46 0.42 0.39 0.36 0.34 0.31 0.29 0.27 0.25 0.23

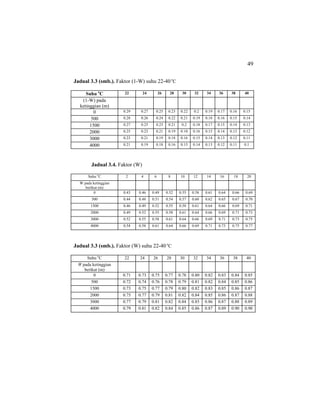

- 49. 49 Jadual 3.3 (smb.).Faktor (1-W) suhu 22-40o C Suhu o C 22 24 26 28 30 32 34 36 38 40 (1-W) pada ketinggian (m) 0 0.29 0.27 0.25 0.23 0.22 0.2 0.19 0.17 0.16 0.15 500 0.28 0.26 0.24 0.22 0.21 0.19 0.18 0.16 0.15 0.14 1500 0.27 0.25 0.23 0.21 0.2 0.18 0.17 0.15 0.14 0.13 2000 0.25 0.23 0.21 0.19 0.18 0.16 0.15 0.14 0.13 0.12 3000 0.23 0.21 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.11 4000 0.21 0.19 0.18 0.16 0.15 0.14 0.13 0.12 0.11 0.1 Jadual 3.4. Faktor (W) Suhu o C 2 4 6 8 10 12 14 16 18 20 W pada ketinggian berikut (m) 0 0.43 0.46 0.49 0.52 0.55 0.58 0.61 0.64 0.66 0.69 500 0.44 0.48 0.51 0.54 0.57 0.60 0.62 0.65 0.67 0.70 1500 0.46 0.49 0.52 0.55 0.58 0.61 0.64 0.66 0.69 0.71 2000 0.49 0.52 0.55 0.58 0.61 0.64 0.66 0.69 0.71 0.73 3000 0.52 0.55 0.58 0.61 0.64 0.66 0.69 0.71 0.73 0.75 4000 0.54 0.58 0.61 0.64 0.66 0.69 0.71 0.73 0.75 0.77 Jadual 3.3 (smb.). Faktor (W) suhu 22-40 o C Suhu o C 22 24 26 28 30 32 34 36 38 40 W pada ketinggian berikut (m) 0 0.71 0.73 0.75 0.77 0.78 0.80 0.82 0.83 0.84 0.85 500 0.72 0.74 0.76 0.78 0.79 0.81 0.82 0.84 0.85 0.86 1500 0.73 0.75 0.77 0.79 0.80 0.82 0.83 0.85 0.86 0.87 2000 0.75 0.77 0.79 0.81 0.82 0.84 0.85 0.86 0.87 0.88 3000 0.77 0.79 0.81 0.82 0.84 0.85 0.86 0.87 0.88 0.89 4000 0.79 0.81 0.82 0.84 0.85 0.86 0.87 0.89 0.90 0.90
- 50. 50 Rns ialah radiasiyang diterima dan Rn1 ialah radiasi yang hilang. Untuk membuat anggaran Rn, langkah berikut di gunakan (rujuk juga gambarajah 3.4): Untuk bulan-bulan tertentu, pilih Ra (Radiasi jumlah) daripada Jadual 3.5 bagi kawasan yang mempunyai latitude tertentu, Rns Rnl Net longwave longwaveshortwave Net shortwave Rsα Rn = Rns – Rnl = (1-α) Rs - Rnl Gambarajah 3.4: Keseimbangan Radiasi

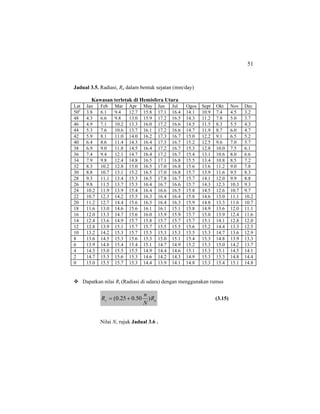

- 51. 51 Jadual 3.5. Radiasi,Ra dalam bentuk sejatan (mm/day) Kawasan terletak di Hemisfera Utara Lat Jan Feb Mar Apr May Jun Jul Ogos Sept Okt Nov Dec 50o 3.8 6.1 9.4 12.7 15.8 17.1 16.4 14.1 10.9 7.4 4.5 3.2 48 4.3 6.6 9.8 13.0 15.9 17.2 16.5 14.3 11.2 7.8 5.0 3.7 46 4.9 7.1 10.2 13.3 16.0 17.2 16.6 14.5 11.5 8.3 5.5 4.3 44 5.3 7.6 10.6 13.7 16.1 17.2 16.6 14.7 11.9 8.7 6.0 4.7 42 5.9 8.1 11.0 14.0 16.2 17.3 16.7 15.0 12.2 9.1 6.5 5.2 40 6.4 8.6 11.4 14.3 16.4 17.3 16.7 15.2 12.5 9.6 7.0 5.7 38 6.9 9.0 11.8 14.5 16.4 17.2 16.7 15.3 12.8 10.0 7.5 6.1 36 7.4 9.4 12.1 14.7 16.4 17.2 16.7 15.4 13.1 10.6 8.0 6.6 34 7.9 9.8 12.4 14.8 16.5 17.1 16.8 15.5 13.4 10.8 8.5 7.2 32 8.3 10.2 12.8 15.0 16.5 17.0 16.8 15.6 13.6 11.2 9.0 7.8 30 8.8 10.7 13.1 15.2 16.5 17.0 16.8 15.7 13.9 11.6 9.5 8.3 28 9.3 11.1 13.4 15.3 16.5 17.8 16.7 15.7 14.1 12.0 9.9 8.8 26 9.8 11.5 13.7 15.3 16.4 16.7 16.6 15.7 14.3 12.3 10.3 9.3 24 10.2 11.9 13.9 15.4 16.4 16.6 16.5 15.8 14.5 12.6 10.7 9.7 22 10.7 12.3 14.2 15.5 16.3 16.4 16.4 15.8 14.6 13.0 11.1 10.2 20 11.2 12.7 14.4 15.6 16.3 16.4 16.3 15.9 14.8 13.3 11.6 10.7 18 11.6 13.0 14.6 15.6 16.1 16.1 15.1 15.8 14.9 13.6 12.0 11.1 16 12.0 13.3 14.7 15.6 16.0 15.9 15.9 15.7 15.0 13.9 12.4 11.6 14 12.4 13.6 14.9 15.7 15.8 15.7 15.7 15.7 15.1 14.1 12.8 12.0 12 12.8 13.9 15.1 15.7 15.7 15.5 15.5 15.6 15.2 14.4 13.3 12.5 10 13.2 14.2 15.3 15.7 15.5 15.3 15.3 15.5 15.3 14.7 13.6 12.9 8 13.6 14.5 15.3 15.6 15.3 15.0 15.1 15.4 15.3 14.8 13.9 13.3 6 13.9 14.8 15.4 15.4 15.1 14.7 14.9 15.2 15.3 15.0 14.2 13.7 4 14.3 15.0 15.5 15.5 14.9 14.4 14.6 15.1 15.3 15.1 14.5 14.1 2 14.7 15.3 15.6 15.3 14.6 14.2 14.3 14.9 15.3 15.3 14.8 14.4 0 15.0 15.5 15.7 15.3 14.4 13.9 14.1 14.8 15.3 15.4 15.1 14.8 Dapatkan nilai Rs (Radiasi di udara) dengan menggunakan rumus as R N n R )50.025.0( += (3.15) Nilai N, rujuk Jadual 3.6 .

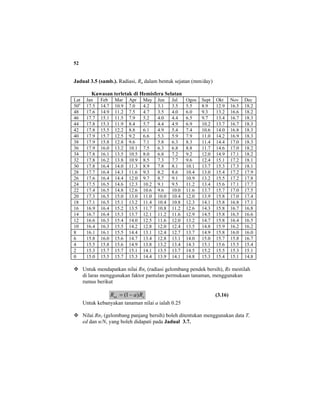

- 52. 52 Jadual 3.5 (samb.).Radiasi, Ra dalam bentuk sejatan (mm/day) Kawasan terletak di Hemisfera Selatan Lat Jan Feb Mar Apr May Jun Jul Ogos Sept Okt Nov Dec 50o 17.5 14.7 10.9 7.0 4.2 3.1 3.5 5.5 8.9 12.9 16.5 18.2 48 17.6 14.9 11.2 7.5 4.7 3.5 4.0 6.0 9.3 13.2 16.6 18.2 46 17.7 15.1 11.5 7.9 5.2 4.0 4.4 6.5 9.7 13.4 16.7 18.3 44 17.8 15.3 11.9 8.4 5.7 4.4 4.9 6.9 10.2 13.7 16.7 18.3 42 17.8 15.5 12.2 8.8 6.1 4.9 5.4 7.4 10.6 14.0 16.8 18.3 40 17.9 15.7 12.5 9.2 6.6 5.3 5.9 7.9 11.0 14.2 16.9 18.3 38 17.9 15.8 12.8 9.6 7.1 5.8 6.3 8.3 11.4 14.4 17.0 18.3 36 17.9 16.0 13.2 10.1 7.5 6.3 6.8 8.8 11.7 14.6 17.0 18.2 34 17.8 16.1 13.5 10.5 8.0 6.8 7.2 9.2 12.0 14.9 17.1 18.2 32 17.8 16.2 13.8 10.9 8.5 7.3 7.7 9.6 12.4 15.1 17.2 18.1 30 17.8 16.4 14.0 11.3 8.9 7.8 8.1 10.1 13.7 15.3 17.3 18.1 28 17.7 16.4 14.3 11.6 9.3 8.2 8.6 10.4 13.0 15.4 17.2 17.9 26 17.6 16.4 14.4 12.0 9.7 8.7 9.1 10.9 13.2 15.5 17.2 17.8 24 17.5 16.5 14.6 12.3 10.2 9.1 9.5 11.2 13.4 15.6 17.1 17.7 22 17.4 16.5 14.8 12.6 10.6 9.6 10.0 11.6 13.7 15.7 17.0 17.5 20 17.3 16.5 15.0 13.0 11.0 10.0 10.4 12.0 13.9 15.8 17.0 17.4 18 17.1 16.5 15.1 13.2 11.4 10.4 10.8 12.3 14.1 15.8 16.8 17.1 16 16.9 16.4 15.2 13.5 11.7 10.8 11.2 12.6 14.3 15.8 16.7 16.8 14 16.7 16.4 15.3 13.7 12.1 11.2 11.6 12.9 14.5 15.8 16.5 16.6 12 16.6 16.3 15.4 14.0 12.5 11.6 12.0 13.2 14.7 15.8 16.4 16.5 10 16.4 16.3 15.5 14.2 12.8 12.0 12.4 13.5 14.8 15.9 16.2 16.2 8 16.1 16.1 15.5 14.4 13.1 12.4 12.7 13.7 14.9 15.8 16.0 16.0 6 15.8 16.0 15.6 14.7 13.4 12.8 13.1 14.0 15.0 15.7 15.8 16.7 4 15.5 15.8 15.6 14.9 13.8 13.2 13.4 14.3 15.1 15.6 15.5 15.4 2 15.3 15.7 15.7 15.1 14.1 13.5 13.7 14.5 15.2 15.5 15.3 15.1 0 15.0 15.5 15.7 15.3 14.4 13.9 14.1 14.8 15.3 15.4 15.1 14.8 Untuk mendapatkan nilai Rns (radiasi gelombang pendek bersih), Rs mestilah di laras menggunakan faktor pantulan permukaan tanaman, menggunakan rumus berikut sns RaR )1( −= (3.16) Untuk kebanyakan tanaman nilai a ialah 0.25 Nilai Rn1 (gelombang panjang bersih) boleh ditentukan menggunakan data T, ed dan n/N, yang boleh didapati pada Jadual 3.7.

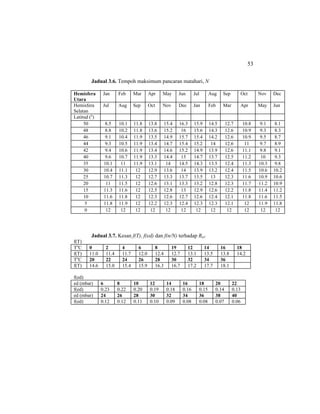

- 53. 53 Jadual 3.6. Tempohmaksimum pancaran matahari, N Hemisfera Utara Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Hemisfera Selatan Jul Aug Sep Oct Nov Dec Jan Feb Mar Apr May Jun Latitud (o ) 50 8.5 10.1 11.8 13.8 15.4 16.3 15.9 14.5 12.7 10.8 9.1 8.1 48 8.8 10.2 11.8 13.6 15.2 16 15.6 14.3 12.6 10.9 9.3 8.3 46 9.1 10.4 11.9 13.5 14.9 15.7 15.4 14.2 12.6 10.9 9.5 8.7 44 9.3 10.5 11.9 13.4 14.7 15.4 15.2 14 12.6 11 9.7 8.9 42 9.4 10.6 11.9 13.4 14.6 15.2 14.9 13.9 12.6 11.1 9.8 9.1 40 9.6 10.7 11.9 13.3 14.4 15 14.7 13.7 12.5 11.2 10 9.3 35 10.1 11 11.9 13.1 14 14.5 14.3 13.5 12.4 11.3 10.3 9.8 30 10.4 11.1 12 12.9 13.6 14 13.9 13.2 12.4 11.5 10.6 10.2 25 10.7 11.3 12 12.7 13.3 13.7 13.5 13 12.3 11.6 10.9 10.6 20 11 11.5 12 12.6 13.1 13.3 13.2 12.8 12.3 11.7 11.2 10.9 15 11.3 11.6 12 12.5 12.8 13 12.9 12.6 12.2 11.8 11.4 11.2 10 11.6 11.8 12 12.3 12.6 12.7 12.6 12.4 12.1 11.8 11.6 11.5 5 11.8 11.9 12 12.2 12.3 12.4 12.3 12.3 12.1 12 11.9 11.8 0 12 12 12 12 12 12 12 12 12 12 12 12 Jadual 3.7. Kesan f(T), f(ed) dan f(n/N) terhadap Rn1 f(T) To C 0 2 4 6 8 19 12 14 16 18 f(T) 11.0 11.4 11.7 12.0 12.4 12.7 13.1 13.5 13.8 14.2 To C 20 22 24 26 28 30 32 34 36 f(T) 14.6 15.0 15.4 15.9 16.3 16.7 17.2 17.7 18.1 f(ed) ed (mbar) 6 8 10 12 14 16 18 20 22 f(ed) 0.23 0.22 0.20 0.19 0.18 0.16 0.15 0.14 0.13 ed (mbar) 24 26 28 30 32 34 36 38 40 f(ed) 0.12 0.12 0.11 0.10 0.09 0.08 0.08 0.07 0.06

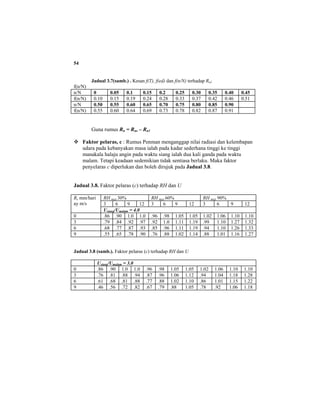

- 54. 54 Jadual 3.7(samb.) .Kesan f(T), f(ed) dan f(n/N) terhadap Rn1 f(n/N) n/N 0 0.05 0.1 0.15 0.2 0.25 0.30 0.35 0.40 0.45 f(n/N) 0.10 0.15 0.19 0.24 0.28 0.33 0.37 0.42 0.46 0.51 n/N 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 f(n/N) 0.55 0.60 0.64 0.69 0.73 0.78 0.82 0.87 0.91 Guna rumus Rn = Rns – Rn1 Faktor pelaras, c : Rumus Penman menganggap nilai radiasi dan kelembapan udara pada kebanyakan masa ialah pada kadar sederhana tinggi ke tinggi manakala halaju angin pada waktu siang ialah dua kali ganda pada waktu malam. Tetapi keadaan sedemikian tidak sentiasa berlaku. Maka faktor penyelaras c diperlukan dan boleh dirujuk pada Jadual 3.8. Jadual 3.8. Faktor pelaras (c) terhadap RH dan U Rs mm/hari ay m/s RH max 30% RH max 60% RH max 90% 3 6 9 12 3 6 9 12 3 6 9 12 Usiang/Umalam = 4.0 0 .86 .90 1.0 1.0 .96 .98 1.05 1.05 1.02 1.06 1.10 1.10 3 .79 .84 .92 .97 .92 1.0 1.11 1.19 .99 1.10 1.27 1.32 6 .68 .77 .87 .93 .85 .96 1.11 1.19 .94 1.10 1.26 1.33 9 .55 .65 .78 .90 .76 .88 1.02 1.14 .88 1.01 1.16 1.27 Jadual 3.8 (samb.). Faktor pelaras (c) terhadap RH dan U Usiang/Umalam = 3.0 0 .86 .90 1.0 1.0 .96 .98 1.05 1.05 1.02 1.06 1.10 1.10 3 .76 .81 .88 .94 .87 .96 1.06 1.12 .94 1.04 1.18 1.28 6 .61 .68 .81 .88 .77 .88 1.02 1.10 .86 1.01 1.15 1.22 9 .46 .56 .72 .82 .67 .79 .88 1.05 .78 .92 1.06 1.18
- 55. 55 Jadual 3.8 (samb.).Faktor pelaras (c) terhadap RH dan U Usiang/Umalam = 2.0 0 .86 .90 1.0 1.0 .96 .98 1.05 1.05 1.02 1.06 1.10 1.10 3 .69 .76 .85 .92 .83 .91 .99 1.05 .89 .98 1.10 1.14 6 .53 .61 .74 .84 .70 .80 .94 1.02 .79 .92 1.05 1.12 9 .37 .48 .65 .76 .59 .70 .84 .95 .71 .81 .96 1.06 Usiang/Umalam = 1.0 0 .86 .90 1.0 1.0 .96 .98 1.05 1.05 1.02 1.06 1.10 1.10 3 .64 .71 .82 .89 .78 .86 .94 .99 .85 .92 1.01 1.05 6 .43 .53 .68 .79 .62 .70 .84 .93 .72 .82 .95 1.00 9 .27 .41 .59 .70 .50 .60 .75 .87 .62 .72 .87 .96 Kaedah Blaney Cridle Kaedah ini hanya perlu menggunakan data kaji cuaca yang minimum, iaitu data suhu udara sahaja. Sesuai untuk anggaran ET bulanan Rumus: harimmTpcET /)}846.0({ += (3.17) T = suhu purata bulanan (o C) p = purata peratus jumlah jam siang c = faktor pelaras terhadap kelembapan udara, sinaran matahari dan kelajuan angin siang Nilai p boleh dianggar menggunakan Jadual 3.9. Nilai c boleh dirujuk menggunakan Gambarajah 3.5
- 56. 56 Gambarajah 3.5. Faktorf untuk kaedah Blaney-Criddle

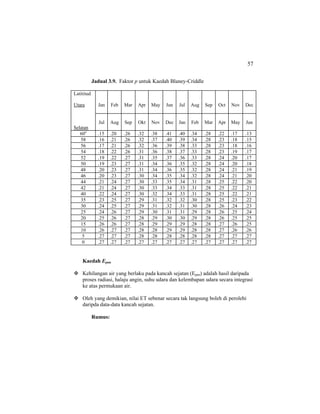

- 57. 57 Jadual 3.9. Faktorp untuk Kaedah Blaney-Criddle Latititud Utara Selatan Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Jul Aug Sep Okt Nov Dec Jan Feb Mar Apr May Jun 60o .15 .20 .26 .32 .38 .41 .40 .34 .28 .22 .17 .13 58 .16 .21 .26 .32 .37 .40 .39 .34 .28 .23 .18 .15 56 .17 .21 .26 .32 .36 .39 .38 .33 .28 .23 .18 .16 54 .18 .22 .26 .31 .36 .38 .37 .33 .28 .23 .19 .17 52 .19 .22 .27 .31 .35 .37 .36 .33 .28 .24 .20 .17 50 .19 .23 .27 .31 .34 .36 .35 .32 .28 .24 .20 .18 48 .20 .23 .27 .31 .34 .36 .35 .32 .28 .24 .21 .19 46 .20 .23 .27 .30 .34 .35 .34 .32 .28 .24 .21 .20 44 .21 .24 .27 .30 .33 .35 .34 .31 .28 .25 .22 .20 42 .21 .24 .27 .30 .33 .34 .33 .31 .28 .25 .22 .21 40 .22 .24 .27 .30 .32 .34 .33 .31 .28 .25 .22 .21 35 .23 .25 .27 .29 .31 .32 .32 .30 .28 .25 .23 .22 30 .24 .25 .27 .29 .31 .32 .31 .30 .28 .26 .24 .23 25 .24 .26 .27 .29 .30 .31 .31 .29 .28 .26 .25 .24 20 .25 .26 .27 .28 .29 .30 .30 .29 .28 .26 .25 .25 15 .26 .26 .27 .28 .29 .29 .29 .28 .28 .27 .26 .25 10 .26 .27 .27 .28 .28 .29 .29 .28 .28 .27 .26 .26 5 .27 .27 .27 .28 .28 .28 .28 .28 .28 .27 .27 .27 0 .27 .27 .27 .27 .27 .27 .27 .27 .27 .27 .27 .27 Kaedah Epan Kehilangan air yang berlaku pada kancah sejatan (Epan) adalah hasil daripada proses radiasi, halaju angin, suhu udara dan kelembapan udara secara integrasi ke atas permukaan air. Oleh yang demikian, nilai ET sebenar secara tak langsung boleh di perolehi daripda data-data kancah sejatan. Rumus:
- 58. 58 panp EkET *=(3.18) Epan = jumlah kehilangan air daripada kancah sejatan (mm/hari) kp = pekali kancah Nilai kp boleh dirujuk terus daripada Jadual 3.9 untuk Kancah kelas A dan Jadual 3.10 untuk kancah kelas Colorado Jadual 3.9. Nilai pekali kancah (kp) untuk pan Kelas A Pan Kelas A Kes A: Pan terletak di kawasan tanaman renek Kes B: Pan terletak di kawasan gersang RHmean % <40 40-70 >70 <40 40-70 >70 Halaju Angin Km/hari Jarak dari kawasan tanaman (m) Jarak dari kawasan gersang (m) Ringan <175 1 .55 .55 .75 1 .7 .8 .85 10 .65 .65 .85 10 .6 .7 .8 100 .70 .8 .85 100 .55 .65 .75 1000 .75 .85 .85 1000 .5 .6 .7 Moderat 175-425 1 .5 .6 .65 1 .65 .75 .8 10 .6 .7 .75 10 .55 .65 .7 100 .65 .75 .8 100 .5 .6 .65 1000 .7 .8 .8 1000 .45 .55 .6 Kuat 425-700 1 .45 .5 .6 1 .6 .65 .7 10 .55 .6 .85 10 .5 .55 .65 100 .6 .65 .7 100 .45 .5 .6 1000 .65 .7 .75 1000 .4 .45 .55 Sangat Kuat >700 1 .4 .45 .5 1 .5 .6 .65 10 .45 .55 .6 10 .45 .5 .55 100 .5 .6 .65 100 .4 .45 .5 1000 .55 .6 .65 1000 .35 .4 .45
- 59. 59 Kaedah US-ARS (US-Agricultural Research Service) • Kaedah yang lebih tepat kerana mengambil kira kelembapan tanah dan kadar tumbesaran tanaman Rumus: x p AWC SAS EkGIET ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − = *** (3.19) GI = index tumbesaran tanaman (growth index) (% kematangan) k = nisbah GI : Sejatan Kancah, 1.0-1.2 untuk rumput pendek, 1.2-1.6 untuk tanaman pada ketinggian bahu, 1.6- 2.0 untuk kawasan hutan Ep = Sejatan pada kancah (in/hari) S = jumlah keronggaan tanah (total soil porosity) S A = keronggaan tanah yang sedia ada (available soil porosity) AWC = keronggaan tanah yang hanya boleh dikurangkan oleh ET x = AWC/G (G ialah kelembapan tanah yang boleh disalirkan secara gravity sahaja
- 60. 60 CONTOH SOALAN DANPENYELESAIAN Contoh 3.1 Menggunakan kaedah Penman, anggar nilai ET untuk bulan Julai bagi sebuah kawasan yang mempunyai rekod cuaca seperti berikut: Tmax=35o C; Tmin=22o C; RHmax=80%; RHmin=30%, Halaju angin, U, pada ketinggian 3m =250 km/hari; altitud kawasan= 9m dpd paras laut, Latitude= 30o N; Pancaran matahari purata 11.5 jam/hari; Halaju purata angin siang dan malam ialah masing-masing 3.2 dan 2.1 m/s. ET = c [ W Rn + (1-W) f(u) (ea-ed)] a). (ea-ed) Tmean: = (35+22)/2= 28.5 oC RH mean = (80+30)/2 = 55 ea pada 28.5 o C (Jadual) = 38.9 mbar ed = ea * (RHmean/100) = 21.4 mbar (ea-ed) = 17.5 mbar b). f(u) f(u) = 0.27 (1 + U/100) U = 232 km/hari f(u) = 0.9 c). Faktor (1-W) Altitud = 95 m Tmax = 35 o C Tmin = 22 o C Tavg = 28.5 o C (1-W) dpd Jadual = 0.23
- 61. 61 d). Faktor pemberat(W) Tmax = 35 o C Tmin = 22 o C Tavg = 28.5 o C W dpd Jadual = 0.77 e). Faktor Radiasi Ra dpd Jadual = 16.8 mm/hari Rs (0.25 +0.50 n/N)Ra, n= 11.5 jam, N=13.9 jam, n/N=0.83 dpd Jadual = 11.2 mm/hari Rns (1-a)Rs =8.4 mm/hari Rn1 f(T)*f(ed)*f(n/N) Dpd Jadual f(T)=16.4 f(ed)=0.13 f(N/n)=0.85 = 1.8 mm/hari Rn = Rns – Rn1 = 6.6 mm/hari f). Faktor pelarasan, c Usiang = 3.2 m/s Umalam = 2.1 m/s Usiang/Umalam = 1.5 Nilai c dpd jadual = 1.06 g). Rumus
- 62. 62 ET = c[ W Rn + (1-W) f(u) (ea-ed)] = 1.01 (0.77 * 6.6 * + 0.23*0.90*17.5) = 8.8 mm/hari Contoh 3.2 Menggunakan kaedah Blaney-Criddle, anggar nilai ET bagi bulan Julai untuk suatu kawasan yang mempunyai kedudukan dan rekod cuaca seperti berikut; Latitude = 30o N; altitude 95 m.sl.; Rumus, ET = c [ p(0.46 T + 8)] mm/hari Tmak = 35 o C Tmin = 22 o C Tmean harian = 28.5 o C p dpd Jadual = 0.31 p(0.46T + 8)=0.31(0.46*28.5 + 8) = 6.6 mm/hari RHmin = medium n/N = sederhana ke tinggi U2 siang = sederhana ET dpd Gambarajah = 8.0 mm/hari
- 63. 63 Contoh 3.3 Menggunakan kaedahEpan, anggar nilai ET bagi Bulan Julai untuk sebuah kawasan yang mempunyai rekod cuaca seperti berikut. Epan = 11.1 mm/hari RH purata= sederhana tinggi Halaju angin = sederhana laju Rumus, ET = kp * Epan kp dpd Jadual = 0.75 ET 0.75 * 11.1 mm/hari = 8.3 mm/hari

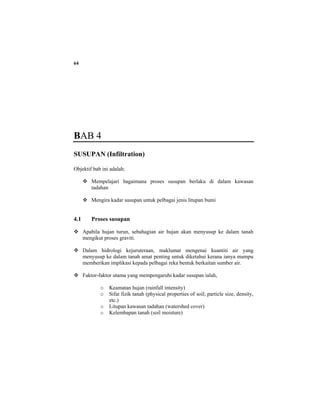

- 64. 64 BAB 4 SUSUPAN (Infiltration) Objektifbab ini adalah: Mempelajari bagaimana proses susupan berlaku di dalam kawasan tadahan Mengira kadar susupan untuk pelbagai jenis litupan bumi 4.1 Proses susupan Apabila hujan turun, sebahagian air hujan akan menyusup ke dalam tanah mengikut proses graviti. Dalam hidrologi kejuruteraan, maklumat mengenai kuantiti air yang menyusup ke dalam tanah amat penting untuk diketahui kerana ianya mampu memberikan implikasi kepada pelbagai reka bentuk berkaitan sumber air. Faktor-faktor utama yang mempengaruhi kadar susupan ialah, o Keamatan hujan (rainfall intensity) o Sifat fizik tanah (physical properties of soil; particle size, density, etc.) o Litupan kawasan tadahan (watershed cover) o Kelembapan tanah (soil moisture)

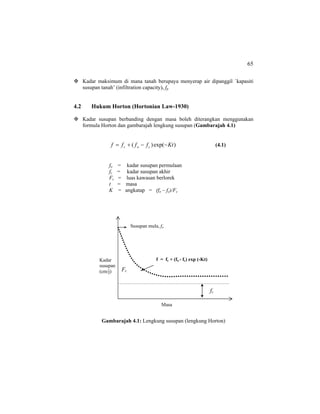

- 65. 65 Kadar maksimum dimana tanah berupaya menyerap air dipanggil `kapasiti susupan tanah’ (infiltration capacity), fp 4.2 Hukum Horton (Hortonian Law-1930) Kadar susupan berbanding dengan masa boleh diterangkan menggunakan formula Horton dan gambarajah lengkung susupan (Gambarajah 4.1) )exp()( Ktffff coc −−+= (4.1) fo = kadar susupan permulaan fc = kadar susupan akhir Fc = luas kawasan berlorek t = masa K = angkatap = (fo – fc)/Fc Gambarajah 4.1: Lengkung susupan (lengkung Horton) Masa Kadar susupan (cm/j) Susupan mula, fo Fc fc f = fc + (fo - fc) exp (-Kt)

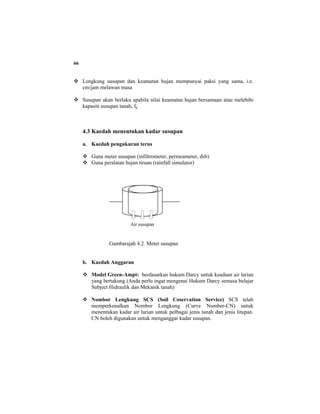

- 66. 66 Lengkung susupan dankeamatan hujan mempunyai paksi yang sama, i.e. cm/jam melawan masa Susupan akan berlaku apabila nilai keamatan hujan bersamaan atau melebihi kapasiti susupan tanah, fp 4.3 Kaedah menentukan kadar susupan a. Kaedah pengukuran terus Guna meter susupan (infiltrometer, permeameter, dsb) Guna peralatan hujan tiruan (rainfall simulator) Gambarajah 4.2. Meter susupan b. Kaedah Anggaran Model Green-Ampt: berdasarkan hukum Darcy untuk keadaan air larian yang bertakung (Anda perlu ingat mengenai Hukum Darcy semasa belajar Subject Hidraulik dan Mekanik tanah) Nombor Lengkung SCS (Soil Coservation Service) SCS telah memperkenalkan Nombor Lengkung (Curve Number-CN) untuk menentukan kadar air larian untuk pelbagai jenis tanah dan jenis litupan. CN boleh digunakan untuk menganggar kadar susupan. Air susupan

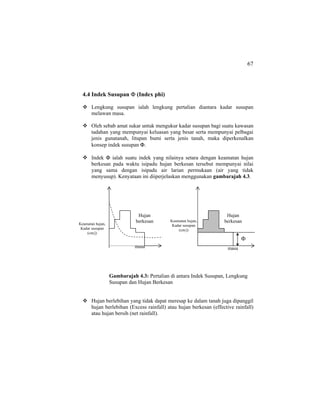

- 67. 67 4.4 Indek SusupanΦ (Index phi) Lengkung susupan ialah lengkung pertalian diantara kadar susupan melawan masa. Oleh sebab amat sukar untuk mengukur kadar susupan bagi suatu kawasan tadahan yang mempunyai keluasan yang besar serta mempunyai pelbagai jenis gunatanah, litupan bumi serta jenis tanah, maka diperkenalkan konsep indek susupan Φ. Indek Φ ialah suatu indek yang nilainya setara dengan keamatan hujan berkesan pada waktu isipadu hujan berkesan tersebut mempunyai nilai yang sama dengan isipadu air larian permukaan (air yang tidak menyusup). Kenyataan ini diiperjelaskan menggunakan gambarajah 4.3. Gambarajah 4.3: Pertalian di antara Indek Susupan, Lengkung Susupan dan Hujan Berkesan Hujan berlebihan yang tidak dapat meresap ke dalam tanah juga dipanggil hujan berlebihan (Excess rainfall) atau hujan berkesan (effective rainfall) atau hujan bersih (net rainfall). Keamatan hujan, Kadar susupan (cm/j) masa Keamatan hujan, Kadar susupan (cm/j) Hujan berkesan masa Hujan berkesan Φ

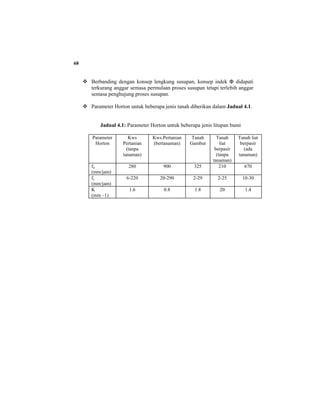

- 68. 68 Berbanding dengan konseplengkung susupan, konsep indek Φ didapati terkurang anggar semasa permulaan proses susupan tetapi terlebih anggar semasa penghujung proses susupan. Parameter Horton untuk beberapa jenis tanah diberikan dalam Jadual 4.1. Jadual 4.1: Parameter Horton untuk beberapa jenis litupan bumi Parameter Horton Kws Pertanian (tanpa tanaman) Kws.Pertanian (bertanaman) Tanah Gambut Tanah liat berpasir (tanpa tanaman) Tanah liat berpasir (ada tanaman) fo (mm/jam) 280 900 325 210 670 fc (mm/jam) 6-220 20-290 2-29 2-25 10-30 K (min –1) 1.6 0.8 1.8 20 1.4

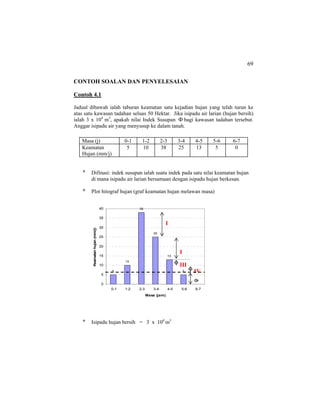

- 69. 69 CONTOH SOALAN DANPENYELESAIAN Contoh 4.1 Jadual dibawah ialah taburan keamatan satu kejadian hujan yang telah turun ke atas satu kawasan tadahan seluas 50 Hektar. Jika isipadu air larian (hujan bersih) ialah 3 x 104 m3 , apakah nilai Indek Susupan Φ bagi kawasan tadahan tersebut. Anggar isipadu air yang menyusup ke dalam tanah. Difinasi: indek susupan ialah suatu indek pada satu nilai keamatan hujan di mana isipadu air larian bersamaan dengan isipadu hujan berkesan. Plot hitograf hujan (graf keamatan hujan melawan masa) Gambarajah hitograf hujan Isipadu hujan bersih = 3 x 104 m3 Masa (j) 0-1 1-2 2-3 3-4 4-5 5-6 6-7 Keamatan Hujan (mm/j) 5 10 38 25 13 5 0 5 10 38 25 13 5 0 0 5 10 15 20 25 30 35 40 0-1 1-2 2-3 3-4 4-5 5-6 6-7 Masa (jam) Keamatanhujan(mm/j) I I III IV Φ

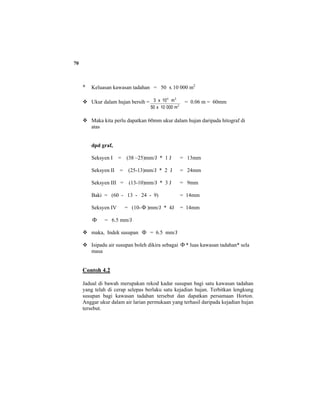

- 70. 70 Keluasan kawasan tadahan= 50 x 10 000 m2 Ukur dalam hujan bersih = 2 34 m00010x50 m10x3 = 0.06 m = 60mm Maka kita perlu dapatkan 60mm ukur dalam hujan daripada hitograf di atas dpd graf, Seksyen I = (38 –25)mm/J * 1 J = 13mm Seksyen II = (25-13)mm/J * 2 J = 24mm Seksyen III = (13-10)mm/J * 3 J = 9mm Baki = (60 - 13 - 24 - 9) = 14mm Seksyen IV = (10-Φ )mm/J * 4J = 14mm Φ = 6.5 mm/J maka, Indek susupan Φ = 6.5 mm/J Isipadu air susupan boleh dikira sebagai Φ * luas kawasan tadahan* sela masa Contoh 4.2 Jadual di bawah merupakan rekod kadar susupan bagi satu kawasan tadahan yang telah di cerap selepas berlaku satu kejadian hujan. Terbitkan lengkung susupan bagi kawasan tadahan tersebut dan dapatkan persamaan Horton. Anggar ukur dalam air larian permukaan yang terhasil daripada kejadian hujan tersebut.
- 71. 71 Masa (min) 1 2 35 6 8 10 12 Keamatan hujan (cm/j) 5 5 5 5 7.5 7.5 7.5 7.5 Kadar susupan (cm/j) 3.90 3.40 3.10 2.50 2.30 2.00 1.80 1.54 Masa (min) 14 16 18 20 22 24 26 28 Keamata n hujan (cm/j) 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 Kadar susupan *cm/j) 1.43 1.36 1.31 1.28 1.25 1.23 1.22 1.20 Penyelesaian boleh dilakukan menggunakan kaedah grafik atau penyelesaian persamaan secara try and error. Plot hitograf hujan dan kadar susupan dalam satu paksi yang sama dan lebelkan parameter Horton Rumus Horton, )exp()( Ktffff coc −−+= dan c co F ff K )( − = Dpd Plot: Ambil sekala: (1cm/j * 2 min) = 1 petak = 1/30 cm ukur dalam Hujan keseluruhan, P = 61.25 petak = 61.25 * 1/30 cm = 2.04 cm

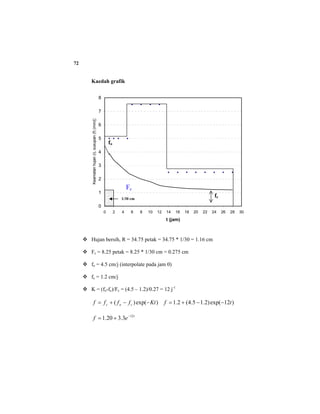

- 72. 72 Kaedah grafik Hujan bersih,R = 34.75 petak = 34.75 * 1/30 = 1.16 cm Fc = 8.25 petak = 8.25 * 1/30 cm = 0.275 cm fo = 4.5 cm/j (interpolate pada jam 0) fc = 1.2 cm/j K = (fo-fc)/Fc = (4.5 – 1.2)/0.27 = 12 j-1 )exp()( Ktffff coc −−+= )12exp()2.15.4(2.1 tf −−+= t ef 12 3.320.1 − += 0 1 2 3 4 5 6 7 8 0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 t (jam) Keamatanhujan(i),susupan(f)(mm/j) 1/30 cm Fc fc fo

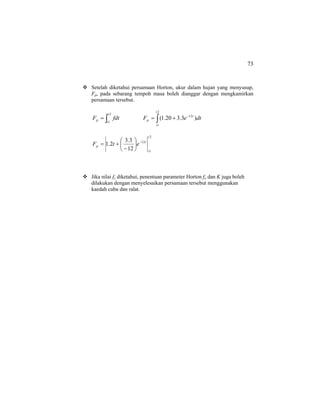

- 73. 73 Setelah diketahui persamaanHorton, ukur dalam hujan yang menyusup, Fp, pada sebarang tempoh masa boleh dianggar dengan mengkamirkan persamaan tersebut. ∫= 2 1 t t p fdtF ∫ − += 2 1 12 )3.320.1( t t t p dteF 2 1 12 12 3.3 2.1 t t t p etF − ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − += Jika nilai fc diketahui, penentuan parameter Horton fo dan K juga boleh dilakukan dengan menyelesaikan persamaan tersebut menggunakan kaedah cuba dan ralat.

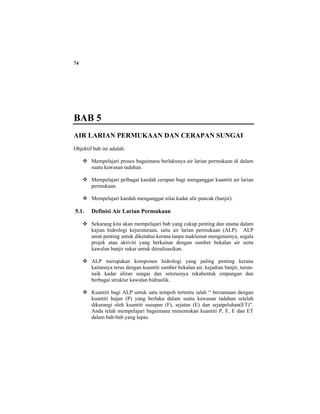

- 74. 74 BAB 5 AIR LARIANPERMUKAAN DAN CERAPAN SUNGAI Objektif bab ini adalah: Mempelajari proses bagaimana berlakunya air larian permukaan di dalam suatu kawasan tadahan. Mempelajari pelbagai kaedah cerapan bagi menganggar kuantiti air larian permukaan. Mempelajari kaedah menganggar nilai kadar alir puncak (banjir). 5.1. Definisi Air Larian Permukaan Sekarang kita akan mempelajari bab yang cukup penting dan utama dalam kajian hidrologi kejuruteraan, iaitu air larian permukaan (ALP). ALP amat penting untuk diketahui kerana tanpa maklumat mengenainya, segala projek atau aktiviti yang berkaitan dengan sumber bekalan air serta kawalan banjir sukar untuk direalisasikan. ALP merupakan komponen hidrologi yang paling penting kerana kaitannya terus dengan kuantiti sumber bekalan air, kejadian banjir, turun- naik kadar aliran sungai dan seterusnya rekabentuk empangan dan berbagai struktur kawalan hidraulik. Kuantiti bagi ALP untuk satu tempoh tertentu ialah “ bersamaan dengan kuantiti hujan (P) yang berlaku dalam suatu kawasan tadahan setelah dikurangi oleh kuantiti susupan (F), sejatan (E) dan sejatpeluhan(ET)”. Anda telah mempelajari bagaimana menentukan kuantiti P, F, E dan ET dalam bab-bab yang lepas.
- 75. 75 Secara semula jadiALP bergerak menuju ke arah sungai, tasek dan seterusnya ke laut secara aliran graviti. Menggunakan teori mekanik bendalir, anda perlu tahu untuk memberi penjelasan secara saintifik bagaimana aliran graviti aliran air boleh berlaku? 5.2 Konsep kawasan tadahan Telah dijelaskan sebelum ini, hidrologi kejuruteraan adalah kajian terhadap komponen-komponen kitaran hidrologi yang berlaku dalam suatu kawasan tertentu yang dipanggil kawasan tadahan atau legeh. Kawasan tadahan boleh didefinasikan sebagai keseluruhan kawasan di mana kesemua ALP menuju ke sistem sungai yang terdapat dalam kawasan tersebut. Kawasan tadahan ilaha kawasan penyumbang air kepada sistem sungai, tasek atau sebarang `water body’ yang lain yang terdapat dalam kawasan tersebut. Titik terakhir di mana ALP tertumpu dan dicerap dipanggil titik tumpuan, O (concentration point/outlet) Masa yang diambil untuk ALP bergerak dari sebarang titik ke titik tumpuan O, dipanggil masa tumpuan, tc 5.3. Faktor-faktor mempengaruhi ALP Keluasan kawasan (area): semakin luas kws tadahan ⇒ ALP semakin besar Kecerunan (slope): semakin curam ⇒ R semakin besar ⇒ tc semakin pendek Orientasi tadahan dan orientasi taburan hujan (watershed and rainfall orientation) Bentuk tadahan (watershed shape) Jenis litupan bumi (land cover) Kelembapan tanah (soil moisture)
- 76. 76 Gambarajah 5.1: KonsepKawasan Tadahan Sifat-sifat hujan (rainfall characteristics) Bentuk tadahan dinyatakan menggunakan faktor berikut: Faktur bentuk, Ff b b f L W F = (5.1) Wb = lebar kawasan tadahan Lb = panjang tadahan, iaitu jarak diantara titik yang paling jauh dari titik tumpuan Faktor kemampatan (compactness), Cc 5.0 )( 2 A P C b c π= (5.2) Pb = panjang perimeter A = keluasan tadahan Sempadan tadahan Titik tumpuan Saliran Utama Garisan kontur A A Keratan rentas A-A Air larian permukaan

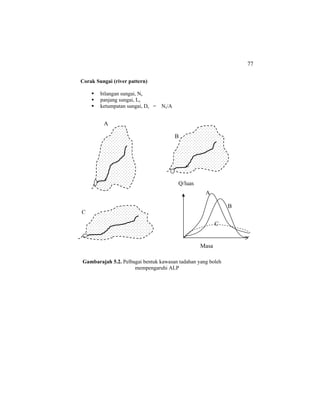

- 77. 77 Corak Sungai (riverpattern) bilangan sungai, Ns panjang sungai, Ls ketumpatan sungai, Ds = Ns/A Gambarajah 5.2. Pelbagai bentuk kawasan tadahan yang boleh mempengaruhi ALP A Q/luas B B A C Masa C

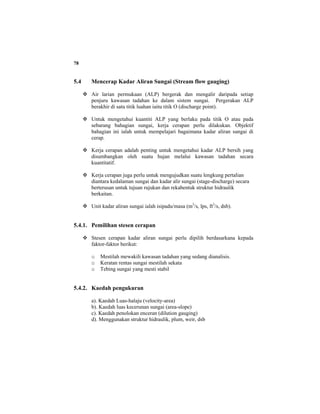

- 78. 78 5.4 Mencerap KadarAliran Sungai (Stream flow gauging) Air larian permukaan (ALP) bergerak dan mengalir daripada setiap penjuru kawasan tadahan ke dalam sistem sungai. Pergerakan ALP berakhir di satu titik luahan iaitu titik O (discharge point). Untuk mengetahui kuantiti ALP yang berlaku pada titik O atau pada sebarang bahagian sungai, kerja cerapan perlu dilakukan. Objektif bahagian ini ialah untuk mempelajari bagaimana kadar aliran sungai di cerap. Kerja cerapan adalah penting untuk mengetahui kadar ALP bersih yang disumbangkan oleh suatu hujan melalui kawasan tadahan secara kuantitatif. Kerja cerapan juga perlu untuk mengujudkan suatu lengkung pertalian diantara kedalaman sungai dan kadar alir sungai (stage-discharge) secara berterusan untuk tujuan rujukan dan rekabentuk struktur hidraulik berkaitan. Unit kadar aliran sungai ialah isipadu/masa (m3 /s, lps, ft3 /s, dsb). 5.4.1. Pemilihan stesen cerapan Stesen cerapan kadar aliran sungai perlu dipilih berdasarkana kepada faktor-faktor berikut: o Mestilah mewakili kawasan tadahan yang sedang dianalisis. o Keratan rentas sungai mestilah sekata o Tebing sungai yang mesti stabil 5.4.2. Kaedah pengukuran a). Kaedah Luas-halaju (velocity-area) b). Kaedah luas kecerunan sungai (area-slope) c). Kaedah penolokan enceran (dilution gauging) d). Menggunakan struktur hidraulik, plum, weir, dsb

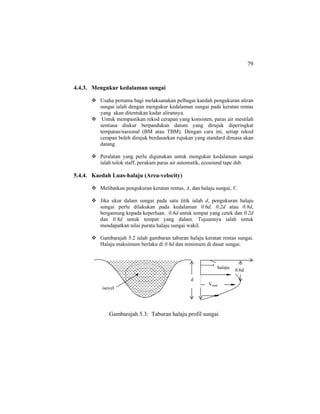

- 79. 79 4.4.3. Mengukur kedalamansungai Usaha pertama bagi melaksanakan pelbagai kaedah pengukuran aliran sungai ialah dengan mengukur kedalaman sungai pada keratan rentas yang akan ditentukan kadar alirannya. Untuk mempastikan rekod cerapan yang konsisten, paras air mestilah sentiasa diukur berpandukan datum yang dirujuk diperingkat tempatan/nasional (BM atau TBM). Dengan cara ini, setiap rekod cerapan boleh dirujuk berdasarkan rujukan yang standard dimasa akan datang. Peralatan yang perlu digunakan untuk mengukur kedalaman sungai ialah tolok staff, perakam paras air automatik, ecosound tape dsb. 5.4.4. Kaedah Luas-halaju (Area-velocity) Melibatkan pengukuran keratan rentas, A, dan halaju sungai, V. Jika ukur dalam sungai pada satu titik ialah d, pengukuran halaju sungai perlu dilakukan pada kedalaman 0.6d, 0.2d atau 0.8d, bergantung kepada keperluan. 0.6d untuk tempat yang cetek dan 0.2d dan 0.8d untuk tempat yang dalam. Tujuannya ialah untuk mendapatkan nilai purata halaju sungai wakil. Gambarajah 5.2 ialah gambaran taburan halaju keratan rentas sungai. Halaju maksimum berlaku di 0.6d dan minimum di dasar sungai. Gambarajah 5.3: Taburan halaju profil sungai d halaju Vmak 0.6d isovel

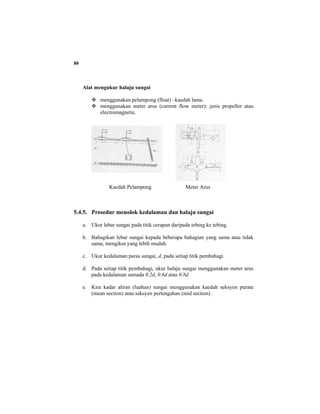

- 80. 80 Alat mengukur halajusungai menggunakan pelampong (float) –kaedah lama. menggunakan meter arus (current flow meter): jenis propeller atau electromagnetic. Kaedah Pelampong Meter Arus 5.4.5. Prosedur menolok kedalaman dan halaju sungai a. Ukur lebar sungai pada titik cerapan daripada tebing ke tebing. b. Bahagikan lebar sungai kepada beberapa bahagian yang sama atau tidak sama, mengikut yang lebih mudah. c. Ukur kedalaman paras sungai, d, pada setiap titik pembahagi. d. Pada setiap titik pembahagi, ukur halaju sungai menggunakan meter arus pada kedalaman samada 0.2d, 0.6d atau 0.8d. e. Kira kadar aliran (luahan) sungai menggunakan kaedah seksyen purata (mean section) atau seksyen pertengahan (mid section).

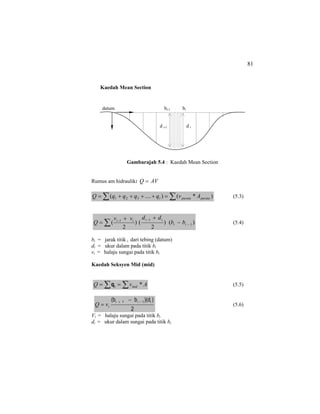

- 81. 81 Kaedah Mean Section Gambarajah5.4 : Kaedah Mean Section Rumus am hidraulik: AVQ = ∑∑ =++++= )*()....( 321 puratapuratai AvqqqqQ (5.3) )() 2 () 2 ( 1 11 − −− − ++ = ∑ ii iiii bb ddvv Q (5.4) bi = jarak titik i dari tebing (datum) di = ukur dalam pada titik bi vi = halaju sungai pada titik bi Kaedah Seksyen Mid (mid) ∑ ∑== AvQ mid *iq (5.5) 2 ))(db(b i1i1i −+ − = ivQ (5.6) Vi = halaju sungai pada titik bi di = ukur dalam sungai pada titik bi datum bi-1 bi d i-1 d i

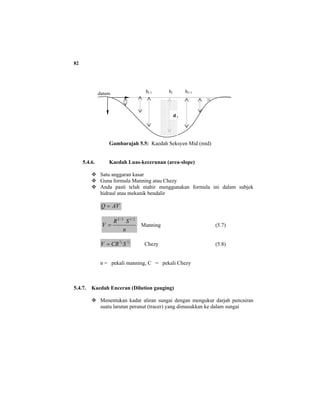

- 82. 82 Gambarajah 5.5: KaedahSeksyen Mid (mid) 5.4.6. Kaedah Luas-kecerunan (area-slope) Satu anggaran kasar Guna formula Manning atau Chezy Anda pasti telah mahir menggunakan formula ini dalam subjek hidraul atau mekanik bendalir AVQ = n SR V 2/13/2 = Manning (5.7) 2 1 3 2 SCRV = Chezy (5.8) n = pekali manning, C = pekali Chezy 5.4.7. Kaedah Enceran (Dilution gauging) Menentukan kadar aliran sungai dengan mengukur darjah pencairan suatu larutan perunut (tracer) yang dimasukkan ke dalam sungai datum bi-1 bi bi+1 d i

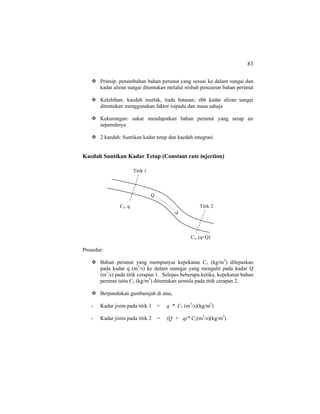

- 83. 83 Prinsip: penambahan bahanperunut yang sesuai ke dalam sungai dan kadar aliran sungai ditentukan melalui nisbah pencairan bahan perunut Kelebihan: kaedah mutlak, tiada batasan, sbb kadar aliran sungai ditentukan menggunakan faktor isipadu dan masa sahaja Kekurangan: sukar mendapatkan bahan perunut yang serap air sepenuhnya 2 kaedah: Suntikan kadar tetap dan kaedah integrasi Kaedah Suntikan Kadar Tetap (Constant rate injection) Prosedur: Bahan perunut yang mempunyai kepekatan C1 (kg/m3 ) dilepaskan pada kadar q (m3 /s) ke dalam sunngai yang mengalir pada kadar Q (m3 /s) pada titik cerapan 1. Selepas beberapa ketika, kepekatan bahan perunut iaitu C2 (kg/m3 ) ditentukan semula pada titik cerapan 2. Berpandukan gambarajah di atas, - Kadar jisim pada titik 1 = q * C1 (m3 /s)(kg/m3 ) - Kadar jisim pada titik 2 = (Q + q)* C2(m3 /s)(kg/m3 ) Titik 1 Titik 2 Q C1, q C2, (q+Q)

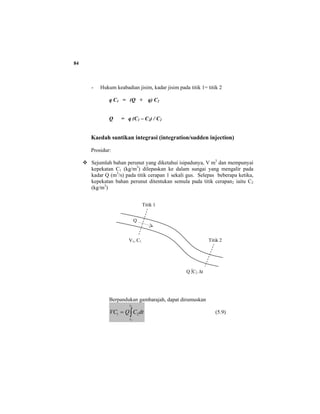

- 84. 84 - Hukum keabadianjisim, kadar jisim pada titik 1= titik 2 q C1 = (Q + q) C2 Q = q (C1 – C2) / C2 Kaedah suntikan integrasi (integration/sudden injection) Prosidur: Sejumlah bahan perunut yang diketahui isipadunya, V m3 dan mempunyai kepekatan C1 (kg/m3 ) dilepaskan ke dalam sungai yang mengalir pada kadar Q (m3 /s) pada titik cerapan 1 sekali gus. Selepas beberapa ketika, kepekatan bahan perunut ditentukan semula pada titik cerapan2 iaitu C2 (kg/m3 ) Berpandukan gambarajah, dapat dirumuskan ∫= 2 1 21 t t dtCQVC (5.9) Titik 1 Titik 2 Q V1, C1 Q ∫C2 ∆t

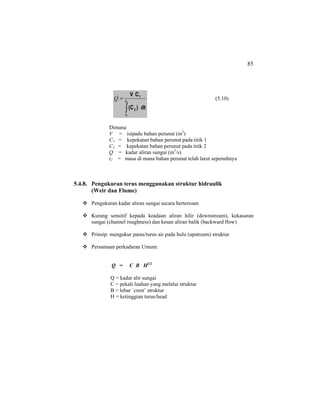

- 85. 85 ∫ = 2 1 t t 2 1 dt)(C CV Q (5.10) Dimana V= isipadu bahan perunut (m3 ) C1 = kepekatan bahan perunut pada titik 1 C2 = kepekatan bahan perunut pada titik 2 Q = kadar aliran sungai (m3 /s) t2 = masa di mana bahan perunut telah larut sepenuhnya 5.4.8. Pengukuran terus menggunakan struktur hidraulik (Weir dan Flume) Pengukuran kadar aliran sungai secara berterusan Kurang sensitif kepada keadaan aliran hilir (downstream), kekasaran sungai (channel roughness) dan kesan aliran balik (backward flow) Prinsip: mengukur paras/turus air pada hulu (upstream) struktur Persamaan perkadaran Umum: Q = C B H3/2 Q = kadar alir sungai C = pekali luahan yang melalui struktur B = lebar `crest’ struktur H = ketinggian turus/head

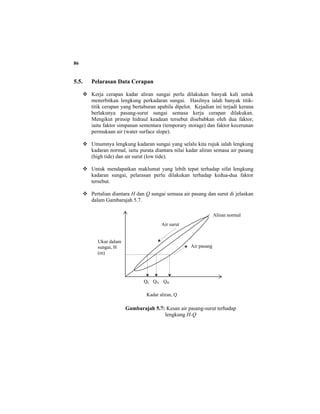

- 86. 86 5.5. Pelarasan DataCerapan Kerja cerapan kadar aliran sungai perlu dilakukan banyak kali untuk menerbitkan lengkung perkadaran sungai. Hasilnya ialah banyak titik- titik cerapan yang bertaburan apabila dipelot. Kejadian ini terjadi kerana berlakunya pasang-surut sungai semasa kerja cerapan dilakukan. Mengikut prinsip hidraul keadaan tersebut disebabkan oleh dua faktor, iaitu faktor simpanan sementara (temporary storage) dan faktor kecerunan permukaan air (water surface slope). Umumnya lengkung kadaran sungai yang selalu kita rujuk ialah lengkung kadaran normal, iaitu purata diantara nilai kadar aliran semasa air pasang (high tide) dan air surut (low tide). Untuk mendapatkan maklumat yang lebih tepat terhadap sifat lengkung kadaran sungai, pelarasan perlu dilakukan terhadap kedua-dua faktor tersebut. Pertalian diantara H dan Q sungai semasa air pasang dan surut di jelaskan dalam Gambarajah 5.7. Gambarajah 5.7: Kesan air pasang-surut terhadap lengkung H-Q Air pasang Air surut Aliran normal Kadar aliran, Q Ukur dalam sungai, H (m) QL QN QH

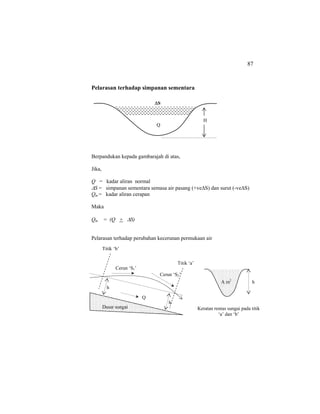

- 87. 87 Pelarasan terhadap simpanansementara Berpandukan kepada gambarajah di atas, Jika, Q = kadar aliran normal ∆S = simpanan sementara semasa air pasang (+ve∆S) dan surut (-ve∆S) Qm = kadar aliran cerapan Maka Qm = (Q + ∆S) Pelarasan terhadap perubahan kecerunan permukaan air H Q ∆S h h Titik ‘a’ Titik ‘b’ Cerun ‘S1’ Cerun ‘S2’ Q hA m2 Keratan rentas sungai pada titik ‘a’ dan ‘b’ Dasar sungai
- 88. 88 Berpandukan kepada gambarajahdi atas dan anggap keratan rentas sungai di antara titik ‘a’ dan ‘b’ adalah sekata. pada titik a, - bacaan paras air = h - keratan rentas sungai = A - kecerunan permukaan air = S1 pada titik b, - bacaan paras air = h - keratan rentas sungai = A - kecerunan permukaan air = S2 Menggunakan Persamaan Manning, n SRA 1/22/3 == AVQ Oleh sebab S1 ≠ S2 maka 2 nilai Q yang berbeza terhasil Tetapi nilai n, A dan R masih tetap sama, maka Q ∝ S1/2 Seterusnya kadar aliran yang dicerap, Qm ∝ (S + ∆S)1/2 dimana ∆S ialah perubahan pada simpanan semasa air pasang dan surut Paras air normal pada kecerunan S Paras gelombang h ∆h (h+∆h) (U ∆t) ∆S U m/s
- 89. 89 Berpandukan kepada gambarajahdi atas, bayangkan satu gelombang sungai yang mempunyai halaju U. Jika, U = halaju gelombang h = bacaan awal paras sungai ∆t = sela masa U ∆t = halaju gelombang selepas tempoh dt (h + ∆h) = bacaan paras sungai selepas masa ∆t maka, ∆S = (∆h/U) ∆t = 1/U (∆h/∆t) (∆h/∆t) = +ve, untuk paras air naik, (∆h/∆t) = -ve, untuk paras air turun Q ∝ S1/2 , Qm ∝ (S + dS)1/2 , maka 1/2 1/2 1/2 1/2 a m S (dh/dt)/U][S S dS)(S Q Q ± = ± = SU (dh/dt) 1 Q Q 1/2 a m * += di mana Qa = kadar aliran yang dilaras dan Qm kadar aliran cerapan Halaju gelombang, U sukar diukur, maka ianya boleh dianggar menggunakan formula Corbett seperti berikut, U = 1.3 Qm / A …… formula CORBETT (5.11) Dimana Qm ialah kadar alir cerapan dan A ialah keratan rentas sungai.

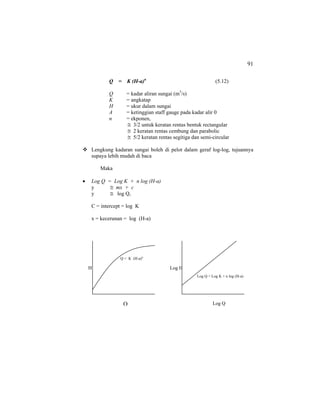

- 90. 90 5.6 Lengkung PerkadaranSungai (River rating Curve) Pertalian diantara kedalaman sungai, H (stage) dan kadar aliran sungai, Q (discharge) yang diterbitkan pada satu stesen cerapan (stage-discharge relationship). Kegunaan: untuk digunakan sebagai rujukan dan panduan mengenai keadaan kadar aliran sungai pada kedalaman tertentu bagi tujuan kawalan banjir, bekalan sumber air, dsb. Lengkung perkadaran perlu diuji dari masa kesemasa kerana mungkin berlaku perubahan keadaan dan rupabentuk fizikal keratan rentas sungai. Boleh dibentangkan dalam bentuk geraf, jadual atau persamaan Menerbitkan Lengkung Kadaran Sungai Telah dijelaskan sebelum ini, pertalian di antara ukur dalam sungai (H) dan kadar alir (Q) boleh di nyatakan samaada dalam bentuk jadual atau lengkung kadaran. Setelah kita dapatkan banyak data H-Q pada julat minimum-maksimum, kita perlu terbitkan lengkung kadaran berkaitan Prosidur a. Plotkan semua titik-titik cerapan H-Q pada satu kertas geraf normal. b. Dapatkan lengkung yang terbaik (best fit curve). Pastikan hanya titik cerapan yang terbaik sahaja (+4%) digunakan. c. Dapatkan persamaan H –Q yang terbaik untuk lengkung yang terbaik tadi. d. Umumnya, bagi aliran yang seragam (keratan sungai seragam) persamaan umum Q-H ialah dalam bentuk parabolic.
- 91. 91 Q = K(H-a)n (5.12) Q = kadar aliran sungai (m3 /s) K = angkatap H = ukur dalam sungai A = ketinggian staff gauge pada kadar alir 0 n = ekponen, ≅ 3/2 untuk keratan rentas bentuk rectangular ≅ 2 keratan rentas cembung dan parabolic ≅ 5/2 keratan rentas segitiga dan semi-circular Lengkung kadaran sungai boleh di pelot dalam geraf log-log, tujuannya supaya lebih mudah di baca Maka • Log Q = Log K + n log (H-a) y ≅ mx + c y ≅ log Q, C = intercept = log K x = kecerunan = log (H-a) H Q Log H Log Q Log Q = Log K + n log (H-a) Q = K (H-a)n

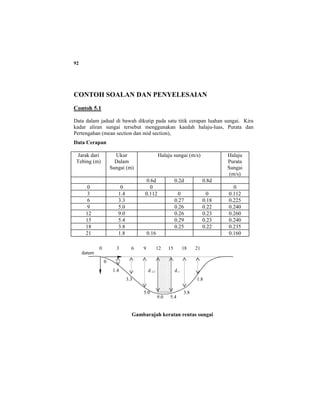

- 92. 92 CONTOH SOALAN DANPENYELESAIAN Contoh 5.1 Data dalam jadual di bawah dikutip pada satu titik cerapan luahan sungai. Kira kadar aliran sungai tersebut menggunakan kaedah halaju-luas, Purata dan Pertengahan (mean section dan mid section), Data Cerapan Jarak dari Tebing (m) Ukur Dalam Sungai (m) Halaju sungai (m/s) Halaju Purata Sungai (m/s) 0.6d 0.2d 0.8d 0 0 0 0 3 1.4 0.112 0 0 0.112 6 3.3 0.27 0.18 0.225 9 5.0 0.26 0.22 0.240 12 9.0 0.26 0.23 0.260 15 5.4 0.29 0.23 0.240 18 3.8 0.25 0.22 0.235 21 1.8 0.16 0.160 Gambarajah keratan rentas sungai datum 0 3 6 9 12 15 18 21 d i-1 d i 0 1.4 3.3 5.0 9.0 5.4 3.8 1.8

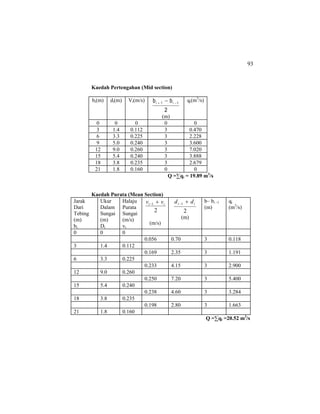

- 93. 93 Kaedah Pertengahan (Midsection) bi(m) di(m) Vi(m/s) 2 bb 1i1i −+ − (m) qi(m3 /s) 0 0 0 0 0 3 1.4 0.112 3 0.470 6 3.3 0.225 3 2.228 9 5.0 0.240 3 3.600 12 9.0 0.260 3 7.020 15 5.4 0.240 3 3.888 18 3.8 0.235 3 2.679 21 1.8 0.160 0 0 Q =∑qi = 19.89 m3 /s Kaedah Purata (Mean Section) Jarak Dari Tebing (m) bi Ukur Dalam Sungai (m) Di Halaju Purata Sungai (m/s) vi 2 1 ii vv +− (m/s) 2 1 ii dd +− (m) b– bi –1 (m) qi (m3 /s) 0 0 0 0.056 0.70 3 0.118 3 1.4 0.112 0.169 2.35 3 1.191 6 3.3 0.225 0.233 4.15 3 2.900 12 9.0 0.260 0.250 7.20 3 5.400 15 5.4 0.240 0.238 4.60 3 3.284 18 3.8 0.235 0.198 2.80 3 1.663 21 1.8 0.160 Q =∑qi =20.52 m3 /s

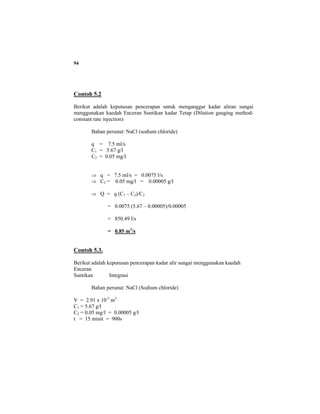

- 94. 94 Contoh 5.2 Berikut adalahkeputusan pencerapan untuk menganggar kadar aliran sungai menggunakan kaedah Enceran Suntikan kadar Tetap (Dilution gauging method- constant rate injection) Bahan perunut: NaCl (sodium chloride) q = 7.5 ml/s C1 = 5.67 g/l C2 = 0.05 mg/l ⇒ q = 7.5 ml/s = 0.0075 l/s ⇒ C2 = 0.05 mg/l = 0.00005 g/l ⇒ Q = q (C1 – C2)/C2 = 0.0075 (5.67 – 0.00005)/0.00005 = 850.49 l/s = 0.85 m3 /s Contoh 5.3. Berikut adalah keputusan pencerapan kadar alir sungai menggunakan kaedah Enceran Suntikan Integrasi Bahan perunut: NaCl (Sodium chloride) V = 2.91 x 10-3 m3 C1 = 5.67 g/l C2 = 0.05 mg/l = 0.00005 g/l t = 15 minit = 900s

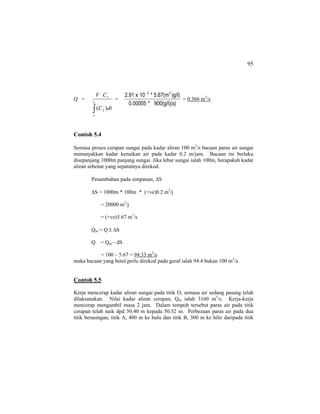

- 95. 95 Q = ∫ 2 1 )( 2 1 t t dtC CV = )900(g/l)(s*0.00005 )g/l)5.67(m*10x2.9133− = 0.366 m3 /s Contoh 5.4 Semasa proses cerapan sungai pada kadar aliran 100 m3 /s bacaan paras air sungai menunjukkan kadar kenaikan air pada kadar 0.2 m/jam. Bacaan ini berlaku disepanjang 1000m panjang sungai. Jika lebar sungai ialah 100m, berapakah kadar aliran sebenar yang sepatutnya direkod. Penambahan pada simpanan, ∆S ∆S = 1000m * 100m * (+ve)0.2 m3 /j = 20000 m3 /j = (+ve)5.67 m3 /s Qm = Q ± ∆S Q = Qm – dS = 100 – 5.67 = 94.33 m3 /s maka bacaan yang betul perlu direkod pada geraf ialah 94.4 bukan 100 m3 /s. Contoh 5.5 Kerja mencerap kadar aliran sungai pada titik O, semasa air sedang pasang telah dilaksanakan. Nilai kadar aliran cerapan, Qm ialah 3160 m3 /s. Kerja-kerja mencerap mengambil masa 2 jam. Dalam tempoh tersebut paras air pada titik cerapan telah naik dpd 50.40 m kepada 50.52 m. Perbezaan paras air pada dua titik berasingan, titik A, 400 m ke hulu dan titik B, 300 m ke hilir daripada titik
- 96. 96 cerapan titik cerapanpula ialah 100 mm. Jika lebar sungai ialah 500 m dan kedalaman purata ialah 4m, tentukan koordinat-koordinat Q yang harus diplot pada lengkung kadaran sungai. Luas keratan rentas Sg = 500m * 4m = 2000 m2 Halaju purata air, V = Qm/A 3160/2000 = 1.58 m/s halaju gelombang, U = 1.3 Qm/A = 1.3 (3160/2000) = 0.12 m dh = 50.52 – 50.40 = 0.12 m dt = 2 jam = 7200 s dh/dt = 1.67 x 10-5 m/s Kecerunan permukaan air, So = 100mm/700m = +ve 1.43 x 10-4 m/m Q = S(dh/dt)/U1 Qm + = 3080 m3 /s Maka bacaan kadar aliran sungai perlu direkod sebagai 3080 m3 /s bukan 3160 m3 /s Titik A Titik B Q Titik Cerapan 4 m 500 m 400 m 300 m

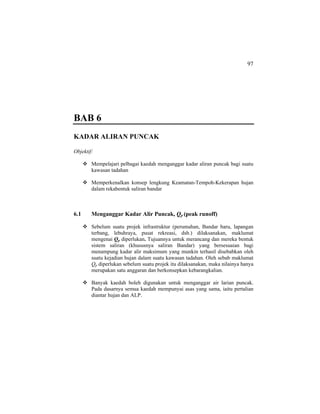

- 97. 97 BAB 6 KADAR ALIRANPUNCAK Objektif: Mempelajari pelbagai kaedah menganggar kadar aliran puncak bagi suatu kawasan tadahan Memperkenalkan konsep lengkung Keamatan-Tempoh-Kekerapan hujan dalam rekabentuk saliran bandar 6.1 Menganggar Kadar Alir Puncak, Qp (peak runoff) Sebelum suatu projek infrastruktur (perumahan, Bandar baru, lapangan terbang, lebuhraya, pusat rekreasi, dsb.) dilaksanakan, maklumat mengenai Qp diperlukan. Tujuannya untuk merancang dan mereka bentuk sistem saliran (khususnya saliran Bandar) yang bersesuaian bagi menampung kadar alir maksimum yang munkin terhasil disebabkan oleh suatu kejadian hujan dalam suatu kawasan tadahan. Oleh sebab maklumat Qp diperlukan sebelum suatu projek itu dilaksanakan, maka nilainya hanya merupakan satu anggaran dan berkonsepkan kebarangkalian. Banyak kaedah boleh digunakan untuk menganggar air larian puncak. Pada dasarnya semua kaedah mempunyai asas yang sama, iaitu pertalian diantar hujan dan ALP.
- 98. 98 6.2 Kaedah formulaempirikal Kaedah empirical ialah suatu kaedah yang diterbitkan berasaskan kajian suatu kawasan tertentu. Secara amnya formula empirikal adalah dalam bentuk berikut:, Qp = a P + b (6.1) atau Qp = a Pn (6.2) di mana, Qp = kadar air larian puncak P = ukur dalam hujan a,b,n = angkatap kawasan tadahan Secara amnya angkatap-angkatap a,b,n perlu diterbitkan terlebih dahulu sebelum formula empirical ini sesuai digunakan di kawasan tertentu. 6.3 Kaedah Rational (Rational method) Mula di perkenalkan pada 1889 oleh Emil Kuichling Anggaran kasar kadar aliran air permukaan puncak secara lump-sum sahaja Sesuai untuk menganggar nilai Qp kawasan tadahan yang seragam dan kecil kurang 50 km2 , contoh: kawasan Bandar

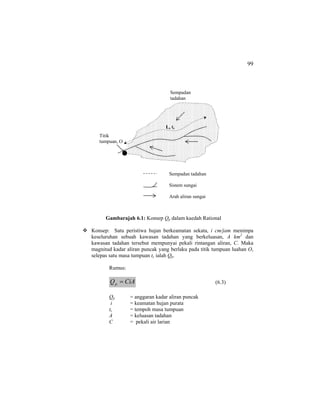

- 99. 99 Gambarajah 6.1: KonsepQp dalam kaedah Rational Konsep: Satu peristiwa hujan berkeamatan sekata, i cm/jam menimpa keseluruhan sebuah kawasan tadahan yang berkeluasan, A km2 dan kawasan tadahan tersebut mempunyai pekali rintangan aliran, C. Maka magnitud kadar aliran puncak yang berlaku pada titik tumpuan luahan O, selepas satu masa tumpuan tc ialah Qp. Rumus: CiAQp = (6.3) Qp = anggaran kadar aliran puncak i = keamatan hujan purata tc = tempoh masa tumpuan A = keluasan tadahan C = pekali air larian Sempadan tadahan Sempadan tadahan Sistem sungai Arah aliran sungai Titik tumpuan, O L, tc

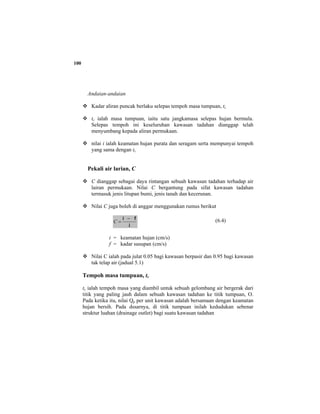

- 100. 100 Andaian-andaian Kadar aliran puncakberlaku selepas tempoh masa tumpuan, tc tc ialah masa tumpuan, iaitu satu jangkamasa selepas hujan bermula. Selepas tempoh ini keseluruhan kawasan tadahan dianggap telah menyumbang kepada aliran permukaan. nilai i ialah keamatan hujan purata dan seragam serta mempunyai tempoh yang sama dengan tc Pekali air larian, C C dianggap sebagai daya rintangan sebuah kawasan tadahan terhadap air lairan permukaan. Nilai C bergantung pada sifat kawasan tadahan termasuk jenis litupan bumi, jenis tanah dan kecerunan. Nilai C juga boleh di anggar menggunakan rumus berikut i fi − =C (6.4) i = keamatan hujan (cm/s) f = kadar susupan (cm/s) Nilai C ialah pada julat 0.05 bagi kawasan berpasir dan 0.95 bagi kawasan tak telap air (jadual 5.1) Tempoh masa tumpuan, tc tc ialah tempoh masa yang diambil untuk sebuah gelombang air bergerak dari titik yang paling jauh dalam sebuah kawasan tadahan ke titik tumpuan, O. Pada ketika itu, nilai Qp per unit kawasan adalah bersamaan dengan keamatan hujan bersih. Pada dssarnya, di titik tumpuan inilah kedudukan sebenar struktur luahan (drainage outlet) bagi suatu kawasan tadahan

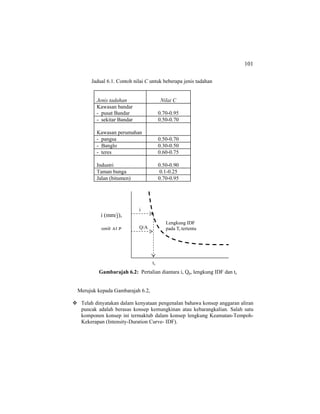

- 101. 101 Jadual 6.1. Contohnilai C untuk beberapa jenis tadahan Jenis tadahan Nilai C Kawasan bandar - pusat Bandar 0.70-0.95 - sekitar Bandar 0.50-0.70 Kawasan perumahan - pangsa 0.50-0.70 - Banglo 0.30-0.50 - teres 0.60-0.75 Industri 0.50-0.90 Taman bunga 0.1-0.25 Jalan (bitumen) 0.70-0.95 Gambarajah 6.2: Pertalian diantara i, Qp, lengkung IDF dan tc Merujuk kepada Gambarajah 6.2, Telah dinyatakan dalam kenyataan pengenalan bahawa konsep anggaran aliran puncak adalah berasas konsep kemungkinan atau kebarangkalian. Salah satu komponen konsep ini termaktub dalam konsep lengkung Keamatan-Tempoh- Kekerapan (Intensity-Duration Curve- IDF). i (mm/j), unit ALP i Q/A tc Lengkung IDF pada Tr tertentu

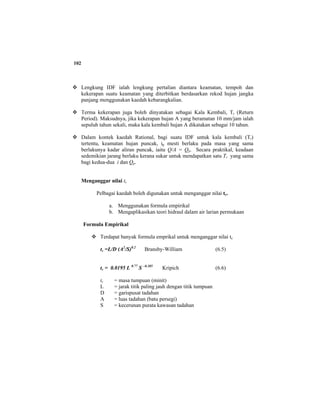

- 102. 102 Lengkung IDF ialahlengkung pertalian diantara keamatan, tempoh dan kekerapan suatu keamatan yang diterbitkan berdasarkan rekod hujan jangka panjang menggunakan kaedah kebarangkalian. Terma kekerapan juga boleh dinyatakan sebagai Kala Kembali, Tr (Return Period). Maksudnya, jika kekerapan hujan A yang beramatan 10 mm/jam ialah sepuluh tahun sekali, maka kala kembali hujan A dikatakan sebagai 10 tahun. Dalam kontek kaedah Rational, bagi suatu IDF untuk kala kembali (Tr) tertentu, keamatan hujan puncak, ip mesti berlaku pada masa yang sama berlakunya kadar aliran puncak, iaitu Q/A = Qp. Secara praktikal, keadaan sedemikian jarang berlaku kerana sukar untuk mendapatkan satu Tr yang sama bagi kedua-dua i dan Qp. Menganggar nilai tc Pelbagai kaedah boleh digunakan untuk menganggar nilai tc. a. Menggunakan formula empirikal b. Mengaplikasikan teori hidraul dalam air larian permukaan Formula Empirikal Terdapat banyak formula emprikal untuk menganggar nilai tc tc =L/D (A2 /S)0.2 Bransby-William (6.5) tc = 0.0195 L 0.77 S –0.385 Kripich (6.6) tc = masa tumpuan (minit) L = jarak titik paling jauh dengan titik tumpuan D = garispusat tadahan A = luas tadahan (batu persegi) S = kecerunan purata kawasan tadahan

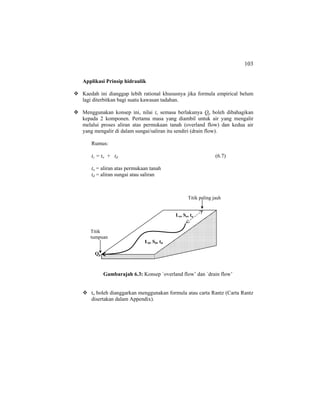

- 103. 103 Applikasi Prinsip hidraulik Kaedahini dianggap lebih rational khususnya jika formula empirical belum lagi diterbitkan bagi suatu kawasan tadahan. Menggunakan konsep ini, nilai tc semasa berlakunya Qp boleh dibahagikan kepada 2 komponen. Pertama masa yang diambil untuk air yang mengalir melalui proses aliran atas permukaan tanah (overland flow) dan kedua air yang mengalir di dalam sungai/saliran itu sendiri (drain flow). Rumus: tc = to + td (6.7) to = aliran atas permukaan tanah td = aliran sungai atau saliran Gambarajah 6.3: Konsep `overland flow’ dan `drain flow’ to boleh dianggarkan menggunakan formula atau carta Rantz (Carta Rantz disertakan dalam Appendix). Qp Ld, Sd, td Lo, So, to Titik tumpuan Titik paling jauh

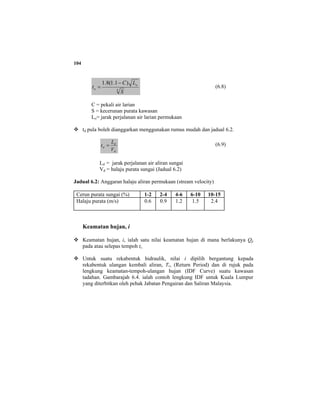

- 104. 104 3 )1.1(8.1 S LC t o o − = (6.8) C= pekali air larian S = kecerunan purata kawasan Lo= jarak perjalanan air larian permukaan td pula boleh dianggarkan menggunakan rumus mudah dan jadual 6.2. d d d V L t = (6.9) Ld = jarak perjalanan air aliran sungai Vd = halaju purata sungai (Jadual 6.2) Jadual 6.2: Anggaran halaju aliran permukaan (stream velocity) Cerun purata sungai (%) 1-2 2-4 4-6 6-10 10-15 Halaju purata (m/s) 0.6 0.9 1.2 1.5 2.4 Keamatan hujan, i Keamatan hujan, i, ialah satu nilai keamatan hujan di mana berlakunya Qp pada atau selepas tempoh tc. Untuk suatu rekabentuk hidraulik, nilai i dipilih bergantung kepada rekabentuk ulangan kembali aliran, Tr, (Return Period) dan di rujuk pada lengkung keamatan-tempoh-ulangan hujan (IDF Curve) suatu kawasan tadahan. Gambarajah 6.4. ialah contoh lengkung IDF untuk Kuala Lumpur yang diterbitkan oleh pehak Jabatan Pengairan dan Saliran Malaysia.

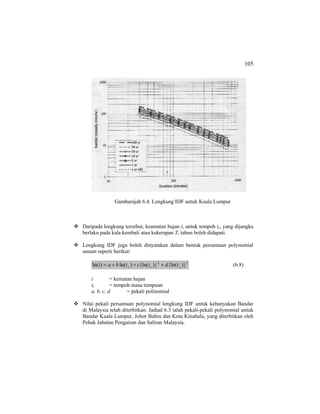

- 105. 105 Gambarajah 6.4. LengkungIDF untuk Kuala Lumpur Daripada lengkung tersebut, keamatan hujan i, untuk tempoh tc, yang dijangka berlaku pada kala kembali atau kekerapan Tr tahun boleh didapati. Lengkung IDF juga boleh dinyatakan dalam bentuk persamaan polynomial umum seperti berikut: 32 )}{ln()}{ln()ln()ln( ccc tdtctbai +++= (6.8) i = kematan hujan tc = tempoh masa tumpuan a, b, c, d = pekali polinomial Nilai pekali persamaan polynomial lengkung IDF untuk kebanyakan Bandar di Malaysia telah diterbitkan. Jadual 6.3 ialah pekali-pekali polynomial untuk Bandar Kuala Lumpur, Johor Bahru dan Kota Kinabalu, yang diterbitkan oleh Pehak Jabatan Pengairan dan Saliran Malaysia.

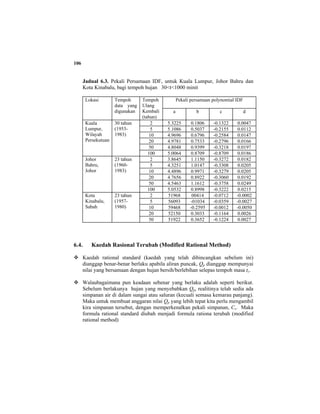

- 106. 106 Jadual 6.3. PekaliPersamaan IDF, untuk Kuala Lumpur, Johor Bahru dan Kota Kinabalu, bagi tempoh hujan 30<t<1000 minit Lokasi Tempoh data yang digunakan Tempoh Ulang Kembali (tahun) Pekali persamaan polynomial IDF a b c d Kuala Lumpur, Wilayah Persekutuan 30 tahun (1953- 1983) 2 5.3225 0.1806 -0.1322 0.0047 5 5.1086 0.5037 -0.2155 0.0112 10 4.9696 0.6796 -0.2584 0.0147 20 4.9781 0.7533 -0.2796 0.0166 50 4.8048 0.9399 -0.3218 0.0197 100 5.0064 0.8709 -0.8709 0.0186 Johor Bahru, Johor 23 tahun (1960- 1983) 2 3.8645 1.1150 -0.3272 0.0182 5 4.3251 1.0147 -0.3308 0.0205 10 4.4896 0.9971 -0.3279 0.0205 20 4.7656 0.8922 -0.3060 0.0192 50 4.5463 1.1612 -0.3758 0.0249 100 5.0532 0.8998 -0.3222 0.0215 Kota Kinabalu, Sabah 23 tahun (1957- 1980) 2 51968 00414 -0.0712 -0.0002 5 56093 -01034 -0.0359 -0.0027 10 59468 -0.2595 -0.0012 -0.0050 20 52150 0.3033 -0.1164 0.0026 50 51922 0.3652 -0.1224 0.0027 6.4. Kaedah Rasional Terubah (Modified Rational Method) Kaedah rational standard (kaedah yang telah dibincangkan sebelum ini) dianggap benar-benar berlaku apabila aliran puncak, Qp dianggap mempunyai nilai yang bersamaan dengan hujan bersih/berlebihan selepas tempoh masa tc. Walaubagaimana pun keadaan sebenar yang berlaku adalah seperti berikut. Sebelum berlakunya hujan yang menyebabkan Qp, realitinya telah sedia ada simpanan air di dalam sungai atau saluran (kecuali semasa kemarau panjang). Maka untuk membuat anggaran nilai Qp yang lebih tepat kita perlu mengambil kira simpanan tersebut, dengan memperkenalkan pekali simpanan, Cs. Maka formula rational standard diubah menjadi formula rationa terubah (modified rational method)

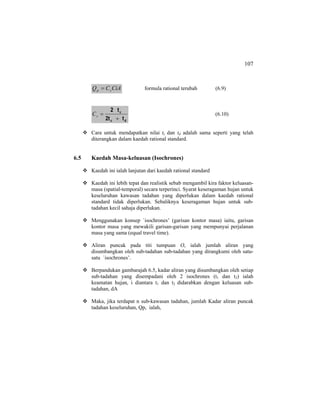

- 107. 107 CiACQ sp =formula rational terubah (6.9) dc c t2t t2 + =sC (6.10) Cara untuk mendapatkan nilai tc dan td adalah sama seperti yang telah diterangkan dalam kaedah rational standard. 6.5 Kaedah Masa-keluasan (Isochrones) Kaedah ini ialah lanjutan dari kaedah rational standard Kaedah ini lebih tepat dan realistik sebab mengambil kira faktor keluasan- masa (spatial-temporal) secara terperinci. Syarat keseragaman hujan untuk keseluruhan kawasan tadahan yang diperlukan dalam kaedah rational standard tidak diperlukan. Sebaliknya keseragaman hujan untuk sub- tadahan kecil sahaja diperlukan. Menggunakan konsep `isochrones’ (garisan kontor masa) iaitu, garisan kontor masa yang mewakili garisan-garisan yang mempunyai perjalanan masa yang sama (equal travel time). Aliran puncak pada titi tumpuan O, ialah jumlah aliran yang disumbangkan oleh sub-tadahan sub-tadahan yang dirangkumi oleh satu- satu `isochrones’. Berpandukan gambarajah 6.5, kadar aliran yang disumbangkan oleh setiap sub-tadahan yang disempadani oleh 2 isochrones (t1 dan t2) ialah keamatan hujan, i diantara t1 dan t2 didarabkan dengan keluasan sub- tadahan, dA Maka, jika terdapat n sub-kawasan tadahan, jumlah Kadar aliran puncak tadahan keseluruhan, Qp, ialah,

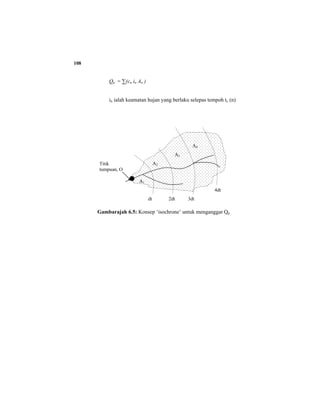

- 108. 108 Qp = ∑(cnin An ) in ialah keamatan hujan yang berlaku selepas tempoh tc (n) Gambarajah 6.5: Konsep ‘isochrone’ untuk menganggar Qp Titik tumpuan, O 2dt 3dt 4dt dt A1 A2 A3 A4

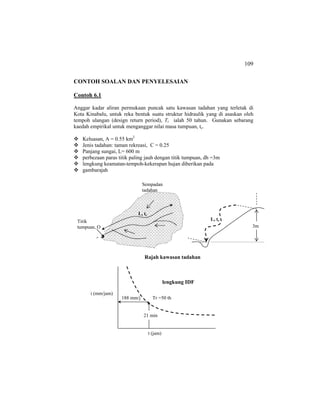

- 109. 109 CONTOH SOALAN DANPENYELESAIAN Contoh 6.1 Anggar kadar aliran permukaan puncak satu kawasan tadahan yang terletak di Kota Kinabalu, untuk reka bentuk suatu struktur hidraulik yang di asaskan oleh tempoh ulangan (design return period), Tr ialah 50 tahun. Gunakan sebarang kaedah empirikal untuk menganggar nilai masa tumpuan, tc. Keluasan, A = 0.55 km2 Jenis tadahan: taman rekreasi, C = 0.25 Panjang sungai, L= 600 m perbezaan paras titik paling jauh dengan titik tumpuan, dh =3m lengkung keamatan-tempoh-kekerapan hujan diberikan pada gambarajah Rajah kawasan tadahan lengkung IDF Sempadan tadahan Titik tumpuan, O L, tc 3m L, tc i (mm/jam) t (jam) Tr =50 th 21 min 188 mm/j

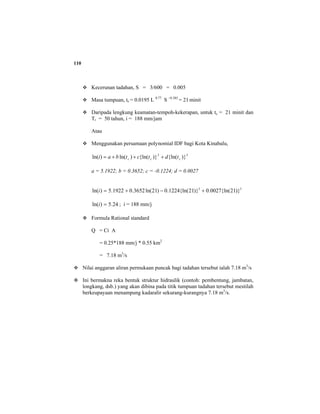

- 110. 110 Kecerunan tadahan, S= 3/600 = 0.005 Masa tumpuan, tc = 0.0195 L 0.77 S –0.385 = 21 minit Daripada lengkung keamatan-tempoh-kekerapan, untuk tc = 21 minit dan Tr = 50 tahun, i = 188 mm/jam Atau Menggunakan persamaan polynomial IDF bagi Kota Kinabalu, 32 )}{ln()}{ln()ln()ln( ccc tdtctbai +++= a = 5.1922; b = 0.3652; c = -0.1224; d = 0.0027 32 )}21{ln(0027.0)}21{ln(1224.0)21ln(3652.01922.5)ln( +−+=i 24.5)ln( =i ; i = 188 mm/j Formula Rational standard Q = Ci A = 0.25*188 mm/j * 0.55 km2 = 7.18 m3 /s Nilai anggaran aliran permukaan puncak bagi tadahan tersebut ialah 7.18 m3 /s Ini bermakna reka bentuk struktur hidraulik (contoh: pembentung, jambatan, longkang, dsb.) yang akan dibina pada titik tumpuan tadahan tersebut mestilah berkeupayaan menampung kadaralir sekurang-kurangnya 7.18 m3 /s.

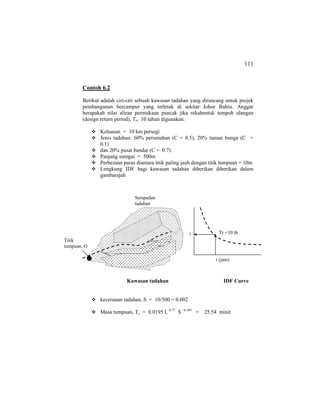

- 111. 111 Contoh 6.2 Berikut adalahciri-ciri sebuah kawasan tadahan yang dirancang untuk projek pembangunan bercampur yang terletak di sekitar Johor Bahru. Anggar berapakah nilai aliran permukaan puncak jika rekabentuk tempoh ulangan (design return period), Trr 10 tahun digunakan. Keluasan = 10 km persegi Jenis tadahan: 60% perumahan (C = 0.5), 20% taman bunga (C = 0.1) dan 20% pusat bandar (C = 0.7) Panjang sumgai = 500m Perbezaan paras diantara titik paling jauh dengan titik tumpuan = 10m Lengkung IDF bagi kawasan tadahan diberikan diberikan dalam gambarajah Kawasan tadahan IDF Curve kecerunan tadahan, S = 10/500 = 0.002 Masa tumpuan, Tc = 0.0195 L 0.77 S –0.385 = 25.54 minit Sempadan tadahan Titik tumpuan, O i t (jam) Tr =10 th

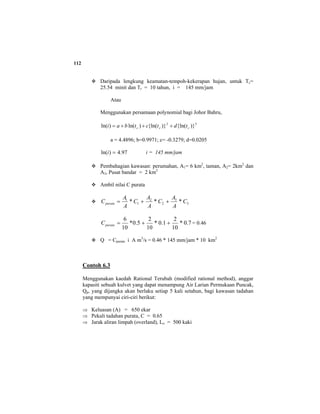

- 112. 112 Daripada lengkung keamatan-tempoh-kekerapanhujan, untuk Tc= 25.54 minit dan Tr = 10 tahun, i = 145 mm/jam Atau Menggunakan persamaan polynomial bagi Johor Bahru, 32 )}{ln()}{ln()ln()ln( ccc tdtctbai +++= a = 4.4896; b=0.9971; c= -0.3279; d=0.0205 97.4)ln( =i i = 145 mm/jam Pembahagian kawasan: perumahan, A1= 6 km2 , taman, A2= 2km2 dan A3, Pusat bandar = 2 km2 Ambil nilai C purata 3 3 2 2 1 1 *** C A A C A A C A A Cpurata ++= 7.0* 10 2 1.0* 10 2 5.0* 10 6 ++=purataC = 0.46 Q = Cpurata i A m3 /s = 0.46 * 145 mm/jam * 10 km2 Contoh 6.3 Menggunakan kaedah Rational Terubah (modified rational method), anggar kapasiti sebuah kulvet yang dapat menampung Air Larian Permukaan Puncak, Qp, yang dijangka akan berlaku setiap 5 kali setahun, bagi kawasan tadahan yang mempunyai ciri-ciri berikut: ⇒ Keluasan (A) = 650 ekar ⇒ Pekali tadahan purata, C = 0.65 ⇒ Jarak aliran limpah (overland), Lo = 500 kaki

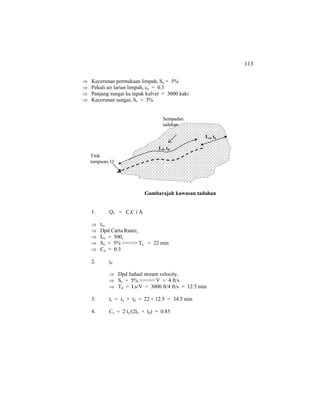

- 113. 113 ⇒ Kecerunan permukaanlimpah, So = 5% ⇒ Pekali air larian limpah, co = 0.3 ⇒ Panjang sungai ke tapak kulvet = 3000 kaki ⇒ Kecerunan sungai, Ss = 5% Gambarajah kawasan tadahan 1. Q5 = CsC i A ⇒ to, ⇒ Dpd Carta Rantz, ⇒ Lo = 500, ⇒ So = 5% >>>>> To = 22 min ⇒ Co = 0.3 2. td ⇒ Dpd Jadual stream velocity, ⇒ Ss = 5% >>>>> V = 4 ft/s ⇒ Td = Ls/V = 3000 ft/4 ft/s = 12.5 min 3. tc = to + td = 22 + 12.5 = 34.5 min 4. Cs = 2 tc/(2tc + td) = 0.85 Sempadan tadahan Titik tumpuan, O Ld, td Lo, to

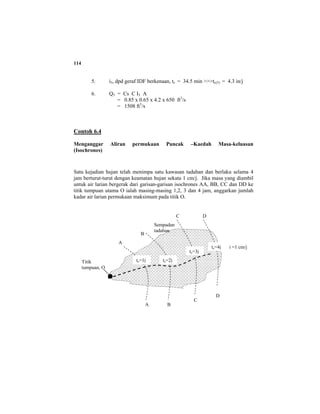

- 114. 114 5. i5, dpdgeraf IDF berkenaan, tc = 34.5 min >>>tc(5) = 4.3 in/j 6. Q5 = Cs C I5 A = 0.85 x 0.65 x 4.2 x 650 ft3 /s = 1508 ft3 /s Contoh 6.4 Menganggar Aliran permukaan Puncak –Kaedah Masa-keluasan (Isochrones) Satu kejadian hujan telah menimpa satu kawasan tadahan dan berlaku selama 4 jam berturut-turut dengan keamatan hujan sekata 1 cm/j. Jika masa yang diambil untuk air larian bergerak dari garisan-garisan isochrones AA, BB, CC dan DD ke titik tumpuan utama O ialah masing-masing 1,2, 3 dan 4 jam, anggarkan jumlah kadar air larian permukaan maksimum pada titik O. Titik tumpuan, O Sempadan tadahan A A B D D C B C tc=4j tc=3j tc=2jtc=1j i =1 cm/j

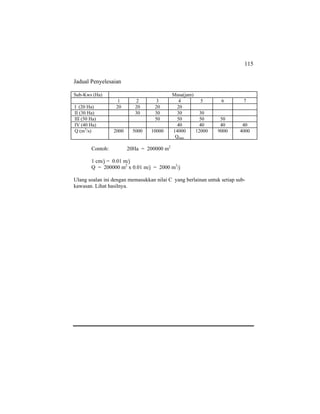

- 115. 115 Jadual Penyelesaian Sub-Kws (Ha)Masa(jam) 1 2 3 4 5 6 7 I (20 Ha) 20 20 20 20 II (30 Ha) 30 30 30 30 III (50 Ha) 50 50 50 50 IV (40 Ha) 40 40 40 40 Q (m3 /s) 2000 5000 10000 14000 Qmax 12000 9000 4000 Contoh: 20Ha = 200000 m2 1 cm/j = 0.01 m/j Q = 200000 m2 x 0.01 m/j = 2000 m3 /j Ulang soalan ini dengan memasukkan nilai C yang berlainan untuk setiap sub- kawasan. Lihat hasilnya.

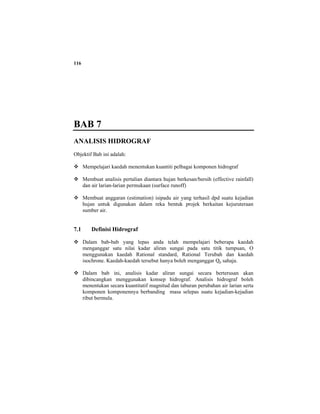

- 116. 116 BAB 7 ANALISIS HIDROGRAF ObjektifBab ini adalah: Mempelajari kaedah menentukan kuantiti pelbagai komponen hidrograf Membuat analisis pertalian diantara hujan berkesan/bersih (effective rainfall) dan air larian-larian permukaan (surface runoff) Membuat anggaran (estimation) isipadu air yang terhasil dpd suatu kejadian hujan untuk digunakan dalam reka bentuk projek berkaitan kejuruteraan sumber air. 7.1 Definisi Hidrograf Dalam bab-bab yang lepas anda telah mempelajari beberapa kaedah menganggar satu nilai kadar aliran sungai pada satu titik tumpuan, O menggunakan kaedah Rational standard, Rational Terubah dan kaedah isochrone. Kaedah-kaedah tersebut hanya boleh menganggar Qp sahaja. Dalam bab ini, analisis kadar aliran sungai secara berterusan akan dibincangkan menggunakan konsep hidrograf. Analisis hidrograf boleh menentukan secara kuantitatif magnitud dan taburan perubahan air larian serta komponen komponennya berbanding masa selepas suatu kejadian-kejadian ribut bermula.

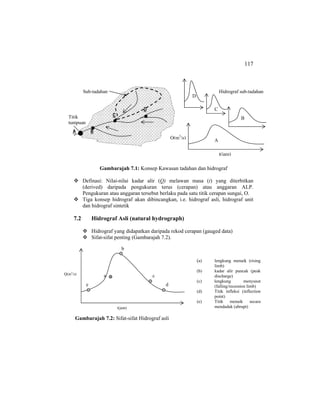

- 117. 117 Gambarajah 7.1: KonsepKawasan tadahan dan hidrograf Definasi: Nilai-nilai kadar alir (Q) melawan masa (t) yang diterbitkan (derived) daripada pengukuran terus (cerapan) atau anggaran ALP. Pengukuran atau anggaran tersebut berlaku pada satu titik cerapan sungai, O. Tiga konsep hidrograf akan dibincangkan, i.e. hidrograf asli, hidrograf unit dan hidrograf sintetik 7.2 Hidrograf Asli (natural hydrograph) Hidrograf yang didapatkan daripada rekod cerapan (gauged data) Sifat-sifat penting (Gambarajah 7.2). Gambarajah 7.2: Sifat-sifat Hidrograf asli Sub-tadahan Titik tumpuan D C BA t(jam) Q(m3 /s) D C B A Hidrograf sub-tadahan t(jam) Q(m3 /s) a b c de (a) lengkung menaik (rising limb) (b) kadar alir puncak (peak discharge) (c) lengkung menyusut (falling/recession limb) (d) Titik infleksi (inflection point) (e) Titik menaik secara mendadak (abrupt)

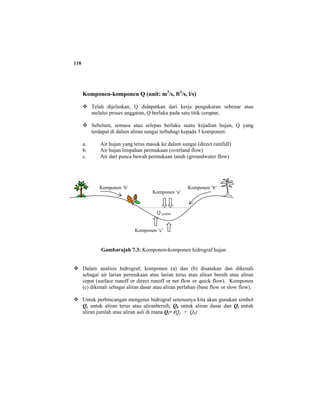

- 118. 118 Komponen-komponen Q (unit:m3 /s, ft3 /s, l/s) Telah dijelaskan, Q didapatkan dari kerja pengukuran sebenar atau melalui proses anggaran, Q berlaku pada satu titik cerapan. Sebelum, semasa atau selepas berlaku suatu kejadian hujan, Q yang terdapat di dalam aliran sungai terbahagi kepada 3 komponen: a. Air hujan yang terus masuk ke dalam sungai (direct rainfall) b. Air hujan limpahan permukaan (overland flow) c. Air dari punca bawah permukaan tanah (groundwater flow) Gambarajah 7.3: Komponen-komponen hidrograf hujan Dalam analisis hidrograf, komponen (a) dan (b) disatukan dan dikenali sebagai air larian permukaan atau larian terus atau aliran bersih atau aliran cepat (surface runoff or direct runoff or net flow or quick flow). Komponen (c) dikenali sebagai aliran dasar atau aliran perlahan (base flow or slow flow). Untuk perbincangan mengenai hidrograf seterusnya kita akan gunakan simbol Qe untuk aliran terus atau aliranbersih, Qb untuk aliran dasar dan Qt untuk aliran jumlah atau aliran asli di mana Qt= (Qe + Qb) Komponen ‘a’ Komponen ‘b’Komponen ‘b’ Komponen ‘c’ Q jumlah

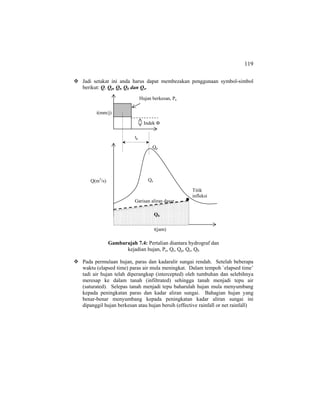

- 119. 119 Jadi setakat inianda harus dapat membezakan penggunaan symbol-simbol berikut: Q, Qp, Qt, Qb dan Qe. Gambarajah 7.4: Pertalian diantara hydrograf dan kejadian hujan, Pe, Qt, Qp, Qe, Qb Pada permulaan hujan, paras dan kadaralir sungai rendah. Setelah beberapa waktu (elapsed time) paras air mula meningkat. Dalam tempoh `elapsed time’ tadi air hujan telah diperangkap (intercepted) oleh tumbuhan dan selebihnya meresap ke dalam tanah (infiltrated) sehingga tanah menjadi tepu air (saturated). Selepas tanah menjadi tepu baharulah hujan mula menyumbang kepada peningkatan paras dan kadar aliran sungai. Bahagian hujan yang benar-benar menyumbang kepada peningkatan kadar aliran sungai ini dipanggil hujan berkesan atau hujan bersih (effective rainfall or net rainfall) t(jam) Q(m3 /s) i(mm/j) Hujan berkesan, Pe Indek Φ Qp tp Titik infleksi Qe QbQb Garisan aliran dasar
- 120. 120 Pertalian di antaraaliran terus, aliran dasar dan hujan berkesan digambarkan menggunakan hidrograf dan hitograf dalam gambarajah 7.4. 7.3 Pengasingan Aliran dasar, Qb (base flow separation) Untuk mengetahui berapa banyak aliran terus (iaitu komponen a & b hidrograf) yang boleh dihasilkan oleh satu kejadian hujan, maka perlu diasingkan aliran dasarnya, Qb. Perlu diingatkan bahawa aliran dasar ialah aliran yang bukan dihasilkan oleh hujan pada ketika itu, sebaliknya aliran yang samaada lebihan daripada hujan sebelumnya atau daripada sumber air bumi. Terdapat beberapa teknik pengasingan aliran dasar: a) Kaedah menggunakan formula empirikal b) Kaedah lengkung susutan utama (master depletion curve) c) Kaedah titik maksimum pada lengkung susutan d) Kaedah garisan lurus mudah a. Formula Empirik Rumus umum, 2.0 bAN = (7.1) A = keluasan tadahan (km2 ) b = angkatap = 0.8, bergantung kepada awasan tadahan N = jarak masa diantara aliran puncak dan titik infleksi t(jam) Q(m3 /s) Qp Titik infleksi N

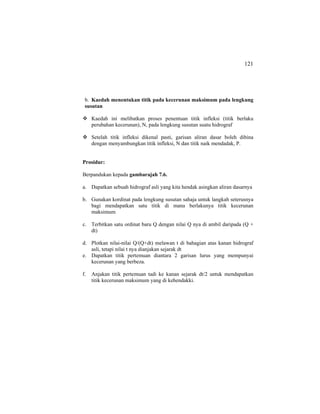

- 121. 121 b. Kaedah menentukantitik pada kecerunan maksimum pada lengkung susutan Kaedah ini melibatkan proses penentuan titik infleksi (titik berlaku perubahan kecerunan), N, pada lengkung susutan suatu hidrograf Setelah titik infleksi dikenal pasti, garisan aliran dasar boleh dibina dengan menyambungkan titik infleksi, N dan titik naik mendadak, P. Prosidur: Berpandukan kepada gambarajah 7.6. a. Dapatkan sebuah hidrograf asli yang kita hendak asingkan aliran dasarnya b. Gunakan kordinat pada lengkung susutan sahaja untuk langkah seterusnya bagi mendapatkan satu titik di mana berlakunya titik kecerunan maksimum c. Terbitkan satu ordinat baru Q dengan nilai Q nya di ambil daripada (Q + dt) d. Plotkan nilai-nilai Q/(Q+dt) melawan t di bahagian atas kanan hidrograf asli, tetapi nilai t nya dianjakan sejarak dt e. Dapatkan titik pertemuan diantara 2 garisan lurus yang mempunyai kecerunan yang berbeza. f. Anjakan titik pertemuan tadi ke kanan sejarak dt/2 untuk mendapatkan titik kecerunan maksimum yang di kehendakki.

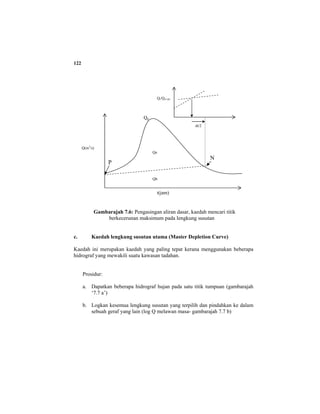

- 122. 122 Gambarajah 7.6: Pengasinganaliran dasar, kaedah mencari titik berkecerunan maksimum pada lengkung susutan c. Kaedah lengkung susutan utama (Master Depletion Curve) Kaedah ini merupakan kaedah yang paling tepat kerana menggunakan beberapa hidrograf yang mewakili suatu kawasan tadahan. Prosidur: a. Dapatkan beberapa hidrograf hujan pada satu titik tumpuan (gambarajah ‘7.7 a’) b. Logkan kesemua lengkung susutan yang terpilih dan pindahkan ke dalam sebuah geraf yang lain (log Q melawan masa- gambarajah 7.7 b) t(jam) Q(m3 /s) Qp N Qt/Q(t+dt) dt/2 Qe Qb P

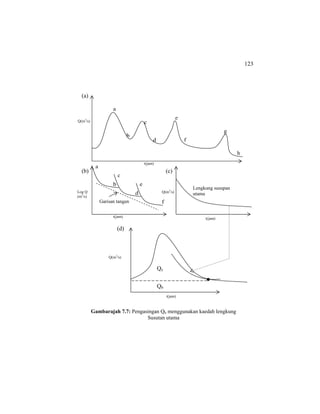

- 123. 123 Gambarajah 7.7: PengasinganQb menggunakan kaedah lengkung Susutan utama a b c d e f g h t(jam) Q(m3 /s) a b c d e f Log Q (m3 /s) Q(m3 /s) Q(m3 /s) t(jam) t(jam) t(jam) Lengkung susupan utama (a) (b) (c) (d) Qe Qb Garisan tangen

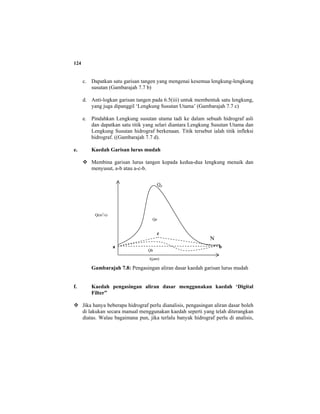

- 124. 124 c. Dapatkan satugarisan tangen yang mengenai kesemua lengkung-lengkung susutan (Gambarajah 7.7 b) d. Anti-logkan garisan tangen pada 6.5(iii) untuk membentuk satu lengkung, yang juga dipanggil ‘Lengkung Susutan Utama’ (Gambarajah 7.7 c) e. Pindahkan Lengkung susutan utama tadi ke dalam sebuah hidrograf asli dan dapatkan satu titik yang selari diantara Lengkung Susutan Utama dan Lengkung Susutan hidrograf berkenaan. Titik tersebut ialah titik infleksi hidrograf. ((Gambarajah 7.7 d). e. Kaedah Garisan lurus mudah Membina garisan lurus tangen kepada kedua-dua lengkung menaik dan menyusut, a-b atau a-c-b. Gambarajah 7.8: Pengasingan aliran dasar kaedah garisan lurus mudah f. Kaedah pengasingan aliran dasar menggunakan kaedah ‘Digital Filter” Jika hanya beberapa hidrograf perlu dianalisis, pengasingan aliran dasar boleh di lakukan secara manual menggunakan kaedah seperti yang telah diterangkan diatas. Walau bagaimana pun, jika terlalu banyak hidrograf perlu di analisis, t(jam) Q(m3 /s) Qp N Qe Qb a b c

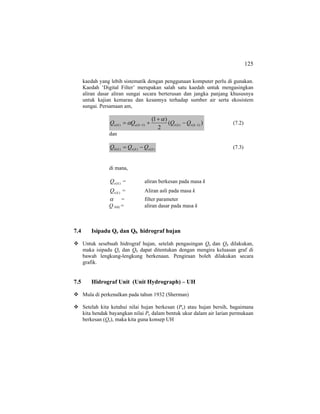

- 125. 125 kaedah yang lebihsistematik dengan penggunaan komputer perlu di gunakan. Kaedah ‘Digital Filter’ merupakan salah satu kaedah untuk mengasingkan aliran dasar aliran sungai secara berterusan dan jangka panjang khususnya untuk kajian kemarau dan kesannya terhadap sumber air serta ekosistem sungai. Persamaan am, )( 2 )1( )1()()1()( −− − + += ktktkeke QQQQ α α (7.2) dan )()()( kektkb QQQ −= (7.3) di mana, )(keQ = aliran berkesan pada masa k )(ktQ = Aliran asli pada masa k α = filter parameter Q b(k) = aliran dasar pada masa k 7.4 Isipadu Qe dan Qb hidrograf hujan Untuk sesebuah hidrograf hujan, setelah pengasingan Qe dan Qb dilakukan, maka isipadu Qe dan Qb dapat ditentukan dengan mengira keluasan graf di bawah lengkung-lengkung berkenaan. Pengiraan boleh dilakukan secara grafik. 7.5 Hidrograf Unit (Unit Hydrograph) – UH Mula di perkenalkan pada tahun 1932 (Sherman) Setelah kita ketahui nilai hujan berkesan (Pe) atau hujan bersih, bagaimana kita hendak bayangkan nilai Pe dalam bentuk ukur dalam air larian permukaan berkesan (Qe), maka kita guna konsep UH

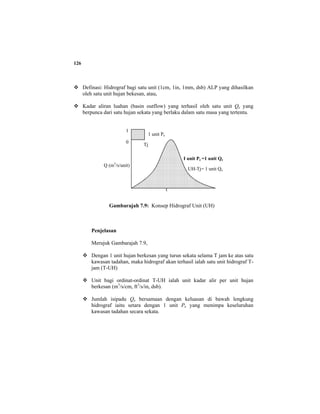

- 126. 126 Definasi: Hidrograf bagisatu unit (1cm, 1in, 1mm, dsb) ALP yang dihasilkan oleh satu unit hujan bekesan, atau, Kadar aliran luahan (basin outflow) yang terhasil oleh satu unit Qe yang berpunca dari satu hujan sekata yang berlaku dalam satu masa yang tertentu. Gambarajah 7.9: Konsep Hidrograf Unit (UH) Penjelasan Merujuk Gambarajah 7.9, Dengan 1 unit hujan berkesan yang turun sekata selama T jam ke atas satu kawasan tadahan, maka hidrograf akan terhasil ialah satu unit hidrograf T- jam (T-UH) Unit bagi ordinat-ordinat T-UH ialah unit kadar alir per unit hujan berkesan (m3 /s/cm, ft3 /s/in, dsb). Jumlah isipadu Qe bersamaan dengan keluasan di bawah lengkung hidrograf iaitu setara dengan 1 unit Pe yang menimpa keseluruhan kawasan tadahan secara sekata. Tj 1 0 Q (m3 /s/unit) t UH-Tj= 1 unit Qe 1 unit Pe I unit Pe =1 unit Qe

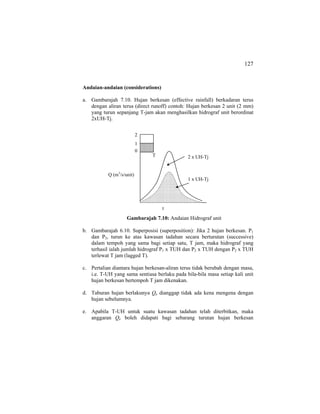

- 127. 127 Andaian-andaian (considerations) a. Gambarajah7.10. Hujan berkesan (effective rainfall) berkadaran terus dengan aliran terus (direct runoff) contoh: Hujan berkesan 2 unit (2 mm) yang turun sepanjang T-jam akan menghasilkan hidrograf unit berordinat 2xUH-Tj. Gambarajah 7.10: Andaian Hidrograf unit b. Gambarajah 6.10. Superposisi (superposition): Jika 2 hujan berkesan. P1 dan P2, turun ke atas kawasan tadahan secara berturutan (successive) dalam tempoh yang sama bagi setiap satu, T jam, maka hidrograf yang terhasil ialah jumlah hidrograf P1 x TUH dan P2 x TUH dengan P2 x TUH terlewat T jam (lagged T). c. Pertalian diantara hujan berkesan-aliran terus tidak berubah dengan masa, i.e. T-UH yang sama sentiasa berlaku pada bila-bila masa setiap kali unit hujan berkesan bertempoh T jam dikenakan. d. Taburan hujan berlakunya Qe dianggap tidak ada kena mengena dengan hujan sebelumnya. e. Apabila T-UH untuk suatu kawasan tadahan telah diterbitkan, maka anggaran Qe boleh didapati bagi sebarang turutan hujan berkesan Q (m3 /s/unit) t 1 x UH-Tj 1 0 2 T 2 x UH-Tj

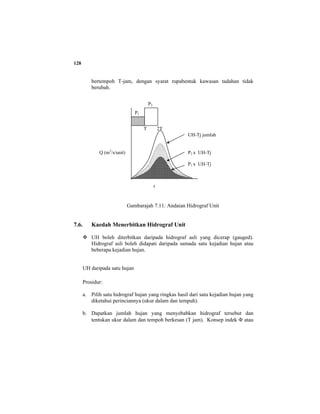

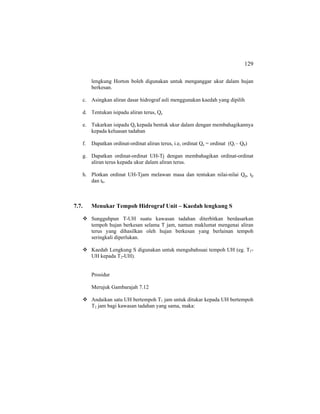

- 128. 128 bertempoh T-jam, dengansyarat rupabentuk kawasan tadahan tidak berubah. Gambarajah 7.11: Andaian Hidrograf Unit 7.6. Kaedah Menerbitkan Hidrograf Unit UH boleh diterbitkan daripada hidrograf asli yang dicerap (gauged). Hidrograf asli boleh didapati daripada samada satu kejadian hujan atau beberapa kejadian hujan. UH daripada satu hujan Prosidur: a. Pilih satu hidrograf hujan yang ringkas hasil dari satu kejadian hujan yang diketahui perinciannya (ukur dalam dan tempuh). b. Dapatkan jumlah hujan yang menyebabkan hidrograf tersebut dan tentukan ukur dalam dan tempoh berkesan (T jam). Konsep indek Φ atau Q (m3 /s/unit) t P1 x UH-Tj T UH-Tj jumlah 2T P2 x UH-Tj P1 P2

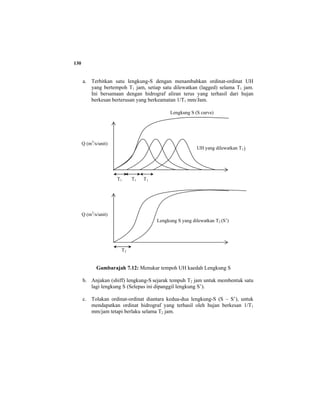

- 129. 129 lengkung Horton bolehdigunakan untuk menganggar ukur dalam hujan berkesan. c. Asingkan aliran dasar hidrograf asli menggunakan kaedah yang dipilih d. Tentukan isipadu aliran terus, Qe e. Tukarkan isipadu Qe kepada bentuk ukur dalam dengan membahagikannya kepada keluasan tadahan f. Dapatkan ordinat-ordinat aliran terus, i.e, ordinat Qe = ordinat (Qt – Qb) g. Dapatkan ordinat-ordinat UH-Tj dengan membahagikan ordinat-ordinat aliran terus kepada ukur dalam aliran terus. h. Plotkan ordinat UH-Tjam melawan masa dan tentukan nilai-nilai Qp, tp dan tb. 7.7. Menukar Tempoh Hidrograf Unit – Kaedah lengkung S Sungguhpun T-UH suatu kawasan tadahan diterbitkan berdasarkan tempoh hujan berkesan selama T jam, namun maklumat mengenai aliran terus yang dihasilkan oleh hujan berkesan yang berlainan tempoh seringkali diperlukan. Kaedah Lengkung S digunakan untuk mengubahsuai tempoh UH (eg. T1- UH kepada T2-UH). Prosidur Merujuk Gambarajah 7.12 Andaikan satu UH bertempoh T1 jam untuk ditukar kepada UH bertempoh T2 jam bagi kawasan tadahan yang sama, maka:
- 130. 130 a. Terbitkan satulengkung-S dengan menambahkan ordinat-ordinat UH yang bertempoh T1 jam, setiap satu dilewatkan (lagged) selama T1 jam. Ini bersamaan dengan hidrograf aliran terus yang terhasil dari hujan berkesan berterusan yang berkeamatan 1/T1 mm/Jam. Gambarajah 7.12: Menukar tempoh UH kaedah Lengkung S b. Anjakan (shiff) lengkung-S sejarak tempuh T2 jam untuk membentuk satu lagi lengkung S (Selepas ini dipanggil lengkung S’). c. Tolakan ordinat-ordinat diantara kedua-dua lengkung-S (S – S’), untuk mendapatkan ordinat hidrograf yang terhasil oleh hujan berkesan 1/T1 mm/jam tetapi berlaku selama T2 jam. UH yang dilewatkan T1 j Q (m3 /s/unit) T1 T1 T1 Lengkung S (S curve) Lengkung S yang dilewatkan T2 (S’) Q (m3 /s/unit) T2

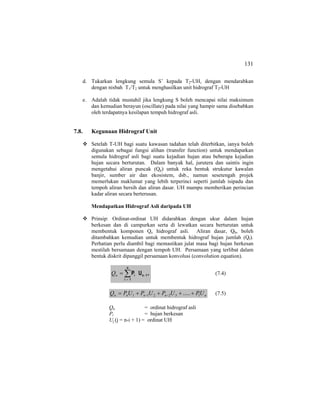

- 131. 131 d. Tukarkan lengkungsemula S’ kepada T2-UH, dengan mendarabkan dengan nisbah T1/T2 untuk menghasilkan unit hidrograf T2-UH e. Adalah tidak mustahil jika lengkung S boleh mencapai nilai maksimum dan kemudian berayun (oscillate) pada nilai yang hampir sama disebabkan oleh terdapatnya kesilapan tempuh hidrograf asli. 7.8. Kegunaan Hidrograf Unit Setelah T-UH bagi suatu kawasan tadahan telah diterbitkan, ianya boleh digunakan sebagai fungsi alihan (transfer function) untuk mendapatkan semula hidrograf asli bagi suatu kejadian hujan atau beberapa kejadian hujan secara berturutan. Dalam banyak hal, jurutera dan saintis ingin mengetahui aliran puncak (Qp) untuk reka bentuk strukutur kawalan banjir, sumber air dan ekosistem, dsb., namun sesetengah projek memerlukan maklumat yang lebih terperinci seperti jumlah isipadu dan tempoh aliran bersih dan aliran dasar. UH mampu memberikan perincian kadar aliran secara berterusan. Mendapatkan Hidrograf Asli daripada UH Prinsip: Ordinat-ordinat UH didarabkan dengan ukur dalam hujan berkesan dan di campurkan serta di lewatkan secara berturutan untuk membentuk komponen Qe hidrograf asli. Aliran dasar, Qb, boleh ditambahkan kemudian untuk membentuk hidrograf hujan jumlah (Qt). Perhatian perlu diambil bagi memastikan julat masa bagi hujan berkesan mestilah bersamaan dengan tempoh UH. Persamaan yang terlibat dalam bentuk diskrit dipanggil persamaan konvolusi (convolution equation). ,UP 1n n 1i i − = ∑=nQ (7.4) nnnnn UPUPUPUPQ 132211 .....++++= −− (7.5) Qn = ordinat hidrograf asli Pi = hujan berkesan Uj (j = n-i + 1) = ordinat UH

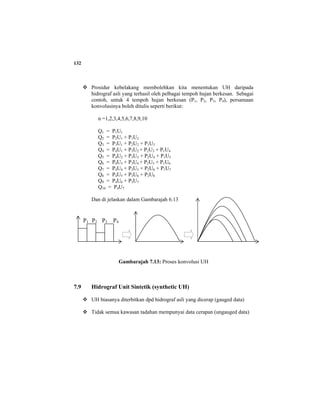

- 132. 132 Prosidur kebelakang membolehkankita menentukan UH daripada hidrograf asli yang terhasil oleh pelbagai tempoh hujan berkesan. Sebagai contoh, untuk 4 tempoh hujan berkesan (P1, P2, P3, P4), persamaan konvolusinya boleh ditulis seperti berikut: n =1,2,3,4,5,6,7,8,9,10 Q1 = P1U1 Q2 = P2U1 + P1U2 Q3 = P3U1 + P2U2 + P1U3 Q4 = P4U1 + P3U2 + P2U3 + P1U4 Q5 = P4U2 + P3U3 + P2U4 + P1U5 Q6 = P4U3 + P3U4 + P2U5 + P1U6 Q7 = P4U4 + P3U5 + P2U6 + P1U7 Q8 = P4U5 + P3U6 + P2U8 Q9 = P4U6 + P3U7 Q10 = P4U7 Dan di jelaskan dalam Gambarajah 6.13 Gambarajah 7.13: Proses konvolusi UH 7.9 Hidrograf Unit Sintetik (synthetic UH) UH biasanya diterbitkan dpd hidrograf asli yang dicerap (gauged data) Tidak semua kawasan tadahan mempunyai data cerapan (ungauged data) P1 P2 P3 P4

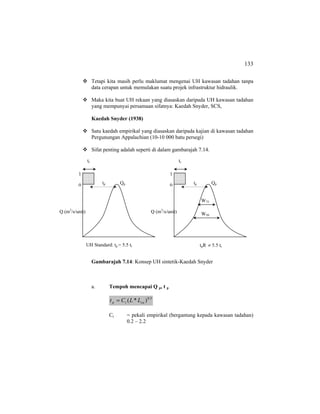

- 133. 133 Tetapi kita masihperlu maklumat mengenai UH kawasan tadahan tanpa data cerapan untuk memulakan suatu projek infrastruktur hidraulik. Maka kita buat UH rekaan yang diasaskan daripada UH kawasan tadahan yang mempunyai persamaan sifatnya: Kaedah Snyder, SCS, Kaedah Snyder (1938) Satu kaedah empirikal yang diasaskan daripada kajian di kawasan tadahan Pergunungan Appalachian (10-10 000 batu persegi) Sifat penting adalah seperti di dalam gambarajah 7.14. Gambarajah 7.14: Konsep UH sintetik-Kaedah Snyder a. Tempoh mencapai Q p, t p 3.0 )*( catp LLCt = Ct = pekali empirikal (bergantung kepada kawasan tadahan) 0.2 – 2.2 1 0 Q (m3 /s/unit) UH Standard: tp = 5.5 tr tp Qp tr 1 0 Q (m3 /s/unit) tpR ≠ 5.5 tr tp Qp tr W75 W50

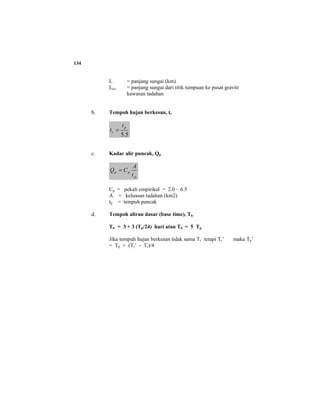

- 134. 134 L = panjangsungai (km) Lca = panjang sungai dari titik tumpuan ke pusat graviti kawasan tadahan b. Tempoh hujan berkesan, tr 5.5 p r t t = c. Kadar alir puncak, Qp p pp t A CQ = Cp = pekali empirikal = 2.0 – 6.5 A = keluasan tadahan (km2) tp = tempuh puncak d. Tempoh aliran dasar (base time), Tb Tb = 3 + 3 (Tp/24) hari atau Tb = 5 Tp Jika tempuh hujan berkesan tidak sama Tr tetapi Tr’ maka Tp’ = Tp + (Tr’ - Tr)/4

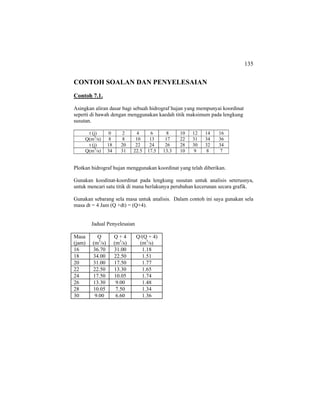

- 135. 135 CONTOH SOALAN DANPENYELESAIAN Contoh 7.1. Asingkan aliran dasar bagi sebuah hidrograf hujan yang mempunyai koordinat seperti di bawah dengan menggunakan kaedah titik maksimum pada lengkung susutan. t (j) 0 2 4 6 8 10 12 14 16 Q(m3 /s) 8 8 10 13 17 22 31 34 36 t (j) 18 20 22 24 26 28 30 32 34 Q(m3 /s) 34 31 22.5 17.5 13.3 10 9 8 7 Plotkan hidrograf hujan menggunakan koordinat yang telah diberikan. Gunakan koodinat-koordinat pada lengkung susutan untuk analisis seterusnya, untuk mencari satu titik di mana berlakunya perubahan kecerunan secara grafik. Gunakan sebarang sela masa untuk analisis. Dalam contoh ini saya gunakan sela masa dt = 4 Jam (Q +dt) = (Q+4). Jadual Penyelesaian Masa (jam) Q (m3 /s) Q + 4 (m3 /s) Q/(Q + 4) (m3 /s) 16 36.70 31.00 1.18 18 34.00 22.50 1.51 20 31.00 17.50 1.77 22 22.50 13.30 1.65 24 17.50 10.05 1.74 26 13.30 9.00 1.48 28 10.05 7.50 1.34 30 9.00 6.60 1.36

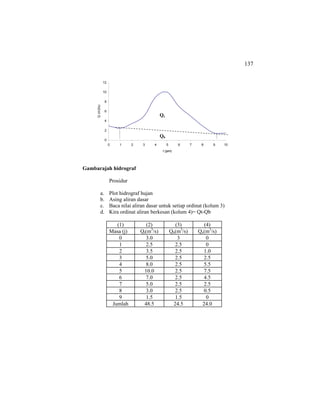

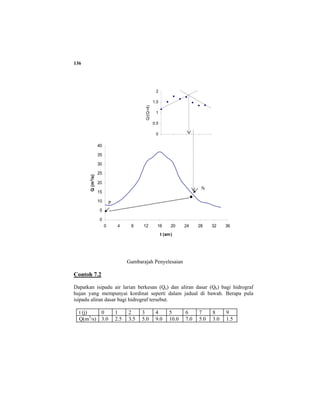

- 136. 136 Gambarajah Penyelesaian Contoh 7.2 Dapatkanisipadu air larian berkesan (Qe) dan aliran dasar (Qb) bagi hidrograf hujan yang mempunyai kordinat seperti dalam jadual di bawah. Berapa pula isipadu aliran dasar bagi hidrograf tersebut. t (j) 0 1 2 3 4 5 6 7 8 9 Q(m3 /s) 3.0 2.5 3.5 5.0 9.0 10.0 7.0 5.0 3.0 1.5 0 0.5 1 1.5 2 16 20 24 28 32 t (jam)Q/(Q+4) 0 5 10 15 20 25 30 35 40 0 4 8 12 16 20 24 28 32 36 t (am) Q(m3 /s) N P
- 137. 137 Gambarajah hidrograf Prosidur a. Plothidrograf hujan b. Asing aliran dasar c. Baca nilai aliran dasar untuk setiap ordinat (kolum 3) d. Kira ordinat aliran berkesan (kolum 4)= Qt-Qb (1) (2) (3) (4) Masa (j) Qt(m3 /s) Qb(m3 /s) Qe(m3 /s) 0 3.0 3 0 1 2.5 2.5 0 2 3.5 2.5 1.0 3 5.0 2.5 2.5 4 8.0 2.5 5.5 5 10.0 2.5 7.5 6 7.0 2.5 4.5 7 5.0 2.5 2.5 8 3.0 2.5 0.5 9 1.5 1.5 0 Jumlah 48.5 24.5 24.0 0 2 4 6 8 10 12 0 1 2 3 4 5 6 7 8 9 10 t (jam) Q(m3/s) Qe Qb

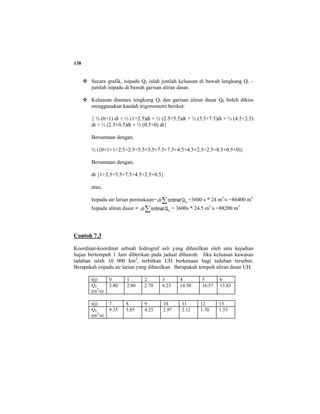

- 138. 138 Secara grafik, isipaduQe ialah jumlah keluasan di bawah lengkung Qt – jumlah isipadu di bawah garisan aliran dasar. Keluasan diantara lengkung Qt dan garisan aliran dasar Qb boleh dikira menggunakan kaedah trigonometri berikut: { ½ (0+1) dt + ½ (1+2.5)dt + ½ (2.5+5.5)dt + ½ (5.5+7.5)dt + ½ (4.5+2.5) dt + ½ (2.5+0.5)dt + ½ (0.5+0) dt} Bersamaan dengan, ½ t{0+1+1+2.5+2.5+5.5+5.5+7.5+7.5+4.5+4.5+2.5+2.5+0.5+0.5+0)} Bersamaan dengan, dt {1+2.5+5.5+7.5+4.5+2.5+0.5} atau, Isipadu air larian permukaan= ∑ eQordinatdt =3600 s * 24 m3 /s =86400 m3 Isipadu aliran dasar = ∑ bQordinatdt = 3600s * 24.5 m3 /s =88200 m3 Contoh 7.3 Koordinat-koordinat sebuah hidrograf asli yang dihasilkan oleh satu kejadian hujan bertempuh 1 Jam diberikan pada jadual dibawah. Jika keluasan kawasan tadahan ialah 10 000 km2 , terbitkan UH berkenaan bagi tadahan tersebut. Berapakah isipadu air larian yang dihasilkan. Berapakah tempoh aliran dasar UH. t(j) 0 1 2 3 4 5 6 QT (m3 /s) 2.80 2.80 2.78 6.23 14.50 16.57 13.03 t(j) 7 8 9 10 11 12 13 QT (m3 /s) 9.35 5.85 4.25 2.97 2.12 1.70 1.53

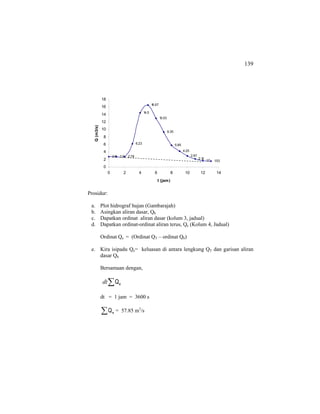

- 139. 139 Prosidur: a. Plot hidrografhujan (Gambarajah) b. Asingkan aliran dasar, Qb c. Dapatkan ordinat aliran dasar (kolum 3, jadual) d. Dapatkan ordinat-ordinat aliran terus, Qe (Kolum 4, Jadual) Ordinat Qe = (Ordinat QT – ordinat Qb) e. Kira isipadu Qe= keluasan di antara lengkung QT dan garisan aliran dasar Qb Bersamaan dengan, ∑ eQdt dt = 1 jam = 3600 s ∑ eQ = 57.85 m3 /s 2.8 2.8 2.78 6.23 14.5 16.57 13.03 9.35 5.85 4.25 2.97 2.12 1.7 1.53 0 2 4 6 8 10 12 14 16 18 0 2 4 6 8 10 12 14 t (jam) Q(m3/s)

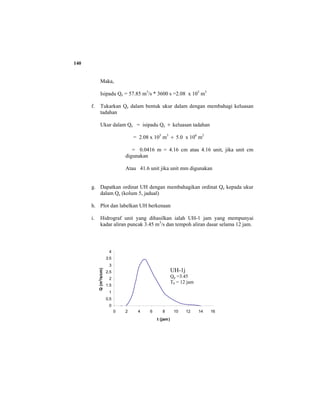

- 140. 140 Maka, Isipadu Qe =57.85 m3 /s * 3600 s =2.08 x 105 m3 f. Tukarkan Qe dalam bentuk ukur dalam dengan membahagi keluasan tadahan Ukur dalam Qe = isipadu Qe ÷ keluasan tadahan = 2.08 x 105 m3 ÷ 5.0 x 106 m2 = 0.0416 m = 4.16 cm atau 4.16 unit, jika unit cm digunakan Atau 41.6 unit jika unit mm digunakan g. Dapatkan ordinat UH dengan membahagikan ordinat Qe kepada ukur dalam Qe (kolum 5, jadual) h. Plot dan labelkan UH berkenaan i. Hidrograf unit yang dihasilkan ialah UH-1 jam yang mempunyai kadar aliran puncak 3.45 m3 /s dan tempoh aliran dasar selama 12 jam. 0 0.5 1 1.5 2 2.5 3 3.5 4 0 2 4 6 8 10 12 14 16 t (jam) Q(m3 /s/cm) UH-1j Qp =3.45 Tb = 12 jam

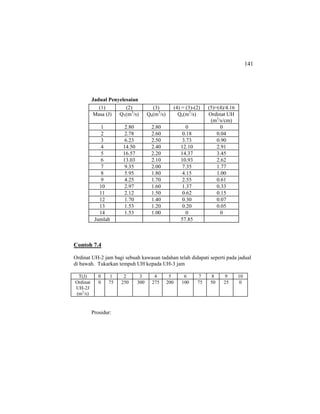

- 141. 141 Jadual Penyelesaian (1) (2)(3) (4) = (3)-(2) (5)=(4)/4.16 Masa (J) QT(m3 /s) Qb(m3 /s) Qe(m3 /s) Ordinat UH (m3 /s/cm) 1 2.80 2.80 0 0 2 2.78 2.60 0.18 0.04 3 6.23 2.50 3.73 0.90 4 14.50 2.40 12.10 2.91 5 16.57 2.20 14.37 3.45 6 13.03 2.10 10.93 2.62 7 9.35 2.00 7.35 1.77 8 5.95 1.80 4.15 1.00 9 4.25 1.70 2.55 0.61 10 2.97 1.60 1.37 0.33 11 2.12 1.50 0.62 0.15 12 1.70 1.40 0.30 0.07 13 1.53 1.20 0.20 0.05 14 1.53 1.00 0 0 Jumlah 57.85 Contoh 7.4 Ordinat UH-2 jam bagi sebuah kawasan tadahan telah didapati seperti pada jadual di bawah. Tukarkan tempuh UH kepada UH-3 jam T(J) 0 1 2 3 4 5 6 7 8 9 10 Ordinat UH-2J (m3 /s) 0 75 250 300 275 200 100 75 50 25 0 Prosidur:

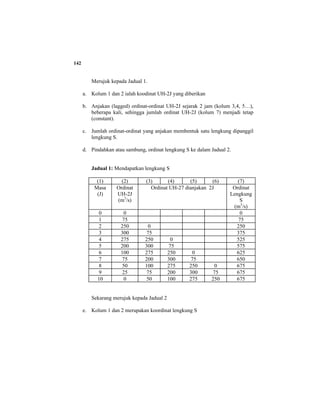

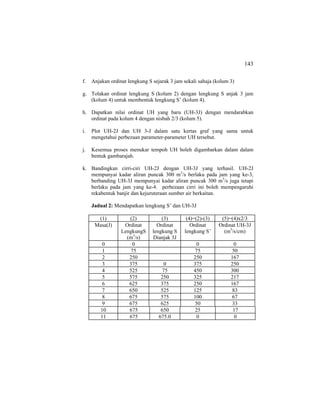

- 142. 142 Merujuk kepada Jadual1. a. Kolum 1 dan 2 ialah koodinat UH-2J yang diberikan b. Anjakan (lagged) ordinat-ordinat UH-2J sejarak 2 jam (kolum 3,4, 5…), beberapa kali, sehingga jumlah ordinat UH-2J (kolum 7) menjadi tetap (constant). c. Jumlah ordinat-ordinat yang anjakan membentuk satu lengkung dipanggil lengkung S. d. Pindahkan atau sambung, ordinat lengkung S ke dalam Jadual 2. Jadual 1: Mendapatkan lengkung S (1) (2) (3) (4) (5) (6) (7) Masa (J) Ordinat UH-2J (m3 /s) Ordinat UH-27 dianjakan 2J Ordinat Lengkung S (m3 /s) 0 0 0 1 75 75 2 250 0 250 3 300 75 375 4 275 250 0 525 5 200 300 75 575 6 100 275 250 0 625 7 75 200 300 75 650 8 50 100 275 250 0 675 9 25 75 200 300 75 675 10 0 50 100 275 250 675 Sekarang merujuk kepada Jadual 2 e. Kolum 1 dan 2 merupakan koordinat lengkung S
- 143. 143 f. Anjakan ordinatlengkung S sejarak 3 jam sekali sahaja (kolum 3) g. Tolakan ordinat lengkung S (kolum 2) dengan lengkung S anjak 3 jam (kolum 4) untuk membentuk lengkung S’ (kolum 4). h. Dapatkan nilai ordinat UH yang baru (UH-3J) dengan mendarabkan ordinat pada kolum 4 dengan nisbah 2/3 (kolum 5). i. Plot UH-2J dan UH 3-J dalam satu kertas graf yang sama untuk mengetahui perbezaan parameter-parameter UH tersebut. j. Kesemua proses menukar tempoh UH boleh digambarkan dalam dalam bentuk gambarajah. k. Bandingkan cirri-ciri UH-2J dengan UH-3J yang terhasil. UH-2J mempunyai kadar aliran puncak 300 m3 /s berlaku pada jam yang ke-3, berbanding UH-3J mempunyai kadar aliran puncak 300 m3 /s juga tetapi berlaku pada jam yang ke-4. perbezaan cirri ini boleh mempengaruhi rekabentuk banjir dan kejuruteraan sumber air berkaitan. Jadual 2: Mendapatkan lengkung S’ dan UH-3J (1) (2) (3) (4)=(2)-(3) (5)=(4)x2/3 Masa(J) Ordinat LengkungS (m3 /s) Ordinat lengkung S Dianjak 3J Ordinat lengkung S’ Ordinat UH-3J (m3 /s/cm) 0 0 0 0 1 75 75 50 2 250 250 167 3 375 0 375 250 4 525 75 450 300 5 575 250 325 217 6 625 375 250 167 7 650 525 125 83 8 675 575 100 67 9 675 625 50 33 10 675 650 25 17 11 675 675.0 0 0

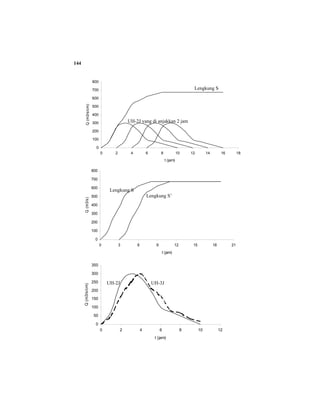

- 144. 144 0 100 200 300 400 500 600 700 800 0 2 46 8 10 12 14 16 18 t (jam) Q(m3/s/cm) Lengkung S UH-2J yang di anjakkan 2 jam 0 100 200 300 400 500 600 700 800 0 3 6 9 12 15 18 21 t (jam) Q(m3/s) Lengkung S Lengkung S’ 0 50 100 150 200 250 300 350 0 2 4 6 8 10 12 t (jam) Q(m3/s/cm) UH-2J UH-3J

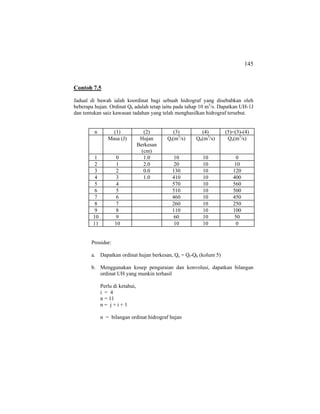

- 145. 145 Contoh 7.5 Jadual dibawah ialah koordinat bagi sebuah hidrograf yang disebabkan oleh beberapa hujan. Ordinat Qb adalah tetap iaitu pada tahap 10 m3 /s. Dapatkan UH-1J dan tentukan saiz kawasan tadahan yang telah menghasilkan hidrograf tersebut. n (1) (2) (3) (4) (5)=(3)-(4) Masa (J) Hujan Berkesan (cm) Qt(m3 /s) Qb(m3 /s) Qe(m3 /s) 1 0 1.0 10 10 0 2 1 2.0 20 10 10 3 2 0.0 130 10 120 4 3 1.0 410 10 400 5 4 570 10 560 6 5 510 10 500 7 6 460 10 450 8 7 260 10 250 9 8 110 10 100 10 9 60 10 50 11 10 10 10 0 Prosidur: a. Dapatkan ordinat hujan berkesan, Qe = Qt-Qb (kolum 5) b. Menggunakan kosep penguraian dan konvolusi, dapatkan bilangan ordinat UH yang munkin terhasil Perlu di ketahui, i = 4 n = 11 n = j + i + 1 n = bilangan ordinat hidrograf hujan

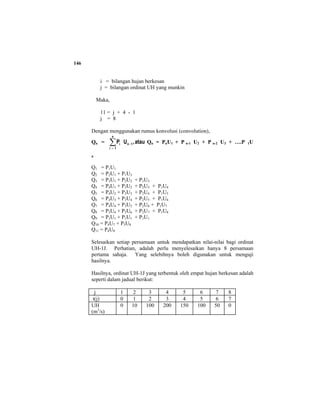

- 146. 146 i = bilanganhujan berkesan j = bilangan ordinat UH yang munkin Maka, 11 = j + 4 - 1 j = 8 Dengan menggunakan rumus konvolusi (convolution), Qn = atau,UP 1n n 1i i − = ∑ Qn = PnU1 + P n-1 U2 + P n-2 U3 + ….P 1U n Q1 = P1U1 Q2 = P2U1 + P1U3 Q3 = P3U1 + P2U2 + P1U3 Q4 = P4U1 + P3U2 + P2U3 + P1U4 Q5 = P4U2 + P3U3 + P2U4 + P1U5 Q6 = P4U3 + P3U4 + P2U5 + P1U6 Q7 = P4U4 + P3U5 + P2U6 + P1U7 Q8 = P5U4 + P3U6 + P2U7 + P1U8 Q9 = P1U1 + P1U1 + P1U1 Q10 = P4U7 + P3U8 Q11 = P4U8 Selesaikan setiap persamaan untuk mendapatkan nilai-nilai bagi ordinat UH-1J. Perhatian, adalah perlu menyelesaikan hanya 8 persamaan pertama sahaja. Yang selebihnya boleh digunakan untuk menguji hasilnya. Hasilnya, ordinat UH-1J yang terbentuk oleh empat hujan berkesan adalah seperti dalam jadual berikut: j 1 2 3 4 5 6 7 8 t(j) 0 1 2 3 4 5 6 7 UH (m3 /s) 0 10 100 200 150 100 50 0

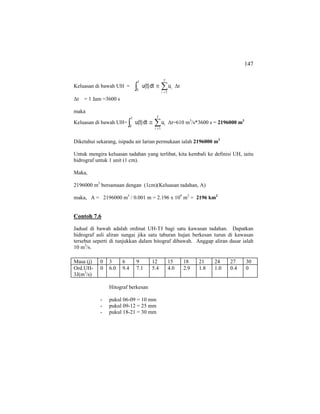

- 147. 147 Keluasan di bawahUH = ∫ ∑= ≅ 7 0 7 1i iudtu(t) ∆t ∆t = 1 Jam =3600 s maka Keluasan di bawah UH= ∫ ∑= ≅ 7 0 7 1i iudtu(t) ∆t=610 m3 /s*3600 s = 2196000 m3 Diketahui sekarang, isipadu air larian permukaan ialah 2196000 m3 Untuk mengira keluasan tadahan yang terlibat, kita kembali ke definisi UH, iaitu hidrograf untuk 1 unit (1 cm). Maka, 2196000 m3 bersamaan dengan (1cm)(Keluasan tadahan, A) maka, A = 2196000 m3 / 0.001 m = 2.196 x 109 m2 = 2196 km2 Contoh 7.6 Jadual di bawah adalah ordinat UH-TJ bagi satu kawasan tadahan. Dapatkan hidrograf asli aliran sungai jika satu taburan hujan berkesan turun di kawasan tersebut seperti di tunjukkan dalam hitograf dibawah. Anggap aliran dasar ialah 10 m3 /s. Masa (j) 0 3 6 9 12 15 18 21 24 27 30 Ord.UH- 3J(m3 /s) 0 6.0 9.4 7.1 5.4 4.0 2.9 1.8 1.0 0.4 0 Hitograf berkesan - pukul 06-09 = 10 mm - pukul 09-12 = 25 mm - pukul 18-21 = 30 mm

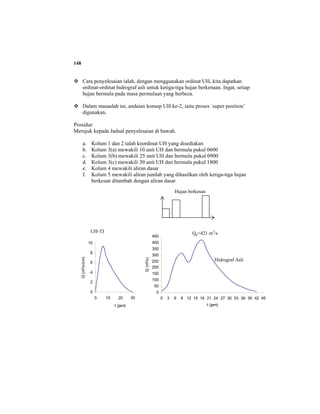

- 148. 148 Cara penyelesaian ialah,dengan menggunakan ordinat UH, kita dapatkan ordinat-ordinat hidrograf asli untuk ketiga-tiga hujan berkenaan. Ingat, setiap hujan bermula pada masa permulaan yang berbeza. Dalam masaalah ini, andaian konsep UH ke-2, iaitu proses `super position’ digunakan. Prosidur: Merujuk kepada Jadual penyelesaian di bawah. a. Kolum 1 dan 2 ialah koordinat UH yang disediakan b. Kolum 3(a) mewakili 10 unit UH dan bermula pukul 0600 c. Kolum 3(b) mewakili 25 unit UH dan bermula pukul 0900 d. Kolum 3(c) mewakili 30 unit UH dan bermula pukul 1800 e. Kolum 4 mewakili aliran dasar f. Kolum 5 mewakili aliran jumlah yang dihasilkan oleh ketiga-tiga hujan berkesan ditambah dengan aliran dasar 0 2 4 6 8 10 0 10 20 30 40 t (jam) Q(m3 /s/cm) 0 50 100 150 200 250 300 350 400 450 0 3 6 9 12 15 18 21 24 27 30 33 36 39 42 45 t (jam) Q(m3 /s) UH-TJ Hidrograf Asli Hujan berkesan Qp=421 m3 /s

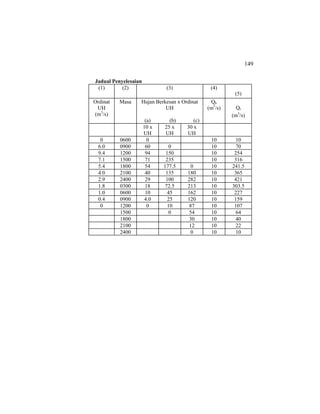

- 149. 149 Jadual Penyelesaian (1) (2)(3) (4) (5) Ordinat UH (m3 /s) Masa Hujan Berkesan x Ordinat UH (a) (b) (c) Qb (m3 /s) Qt (m3 /s) 10 x UH 25 x UH 30 x UH 0 0600 0 10 10 6.0 0900 60 0 10 70 9.4 1200 94 150 10 254 7.1 1500 71 235 10 316 5.4 1800 54 177.5 0 10 241.5 4.0 2100 40 135 180 10 365 2.9 2400 29 100 282 10 421 1.8 0300 18 72.5 213 10 303.5 1.0 0600 10 45 162 10 227 0.4 0900 4.0 25 120 10 159 0 1200 0 10 87 10 107 1500 0 54 10 64 1800 30 10 40 2100 12 10 22 2400 0 10 10
- 150. 150 Contoh 7.7 Ordinat-ordinat UH-2Jbagi tadahan A adalah seperti dalam jadual. Gunakan kaedah Snyder untuk menerbitkan UH-2J bagi tadahan B yang terletak bersebelahan dengan tadahan A. Masa (J) Q(m3 /s) Masa (J) Q(m3 /s) 0 0 14 100 2 30 16 80 4 50 18 60 6 75 20 40 8 90 22 25 10 105 24 10 12 110 26 0 Ciri-ciri kawasan tadahan Kawasan tadahan Keluasan A(km3 ) L (km) Lca(km ) A 1000 200 150 B 950 187 164 Prosidur: a. Plot UH-2J bagi tadahan A Dpd graf didapati, 0 20 40 60 80 100 120 0 10 20 30 t (jam) Q(m3 /s/cm) A B LA LB

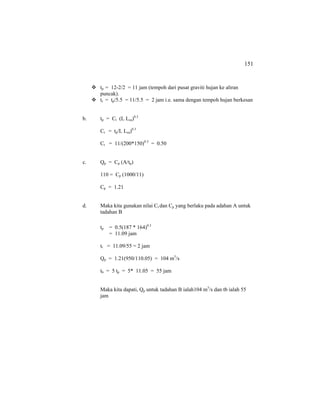

- 151. 151 tp = 12-2/2= 11 jam (tempoh dari pusat graviti hujan ke aliran puncak). tr = tp/5.5 = 11/5.5 = 2 jam i.e. sama dengan tempoh hujan berkesan b. tp = Ct (L Lca)0.3 Ct = tp/L Lca)0.3 Ct = 11/(200*150)0.3 = 0.50 c. Qp = Cp (A/tp) 110 = Cp (1000/11) Cp = 1.21 d. Maka kita gunakan nilai Ct dan Cp yang berlaku pada adahan A untuk tadahan B tp = 0.5(187 * 164)0.3 = 11.09 jam tr = 11.09/55 = 2 jam Qp = 1.21(950/110.05) = 104 m3 /s tb = 5 tp = 5* 11.05 = 55 jam Maka kita dapati, Qp untuk tadahan B ialah104 m3 /s dan tb ialah 55 jam

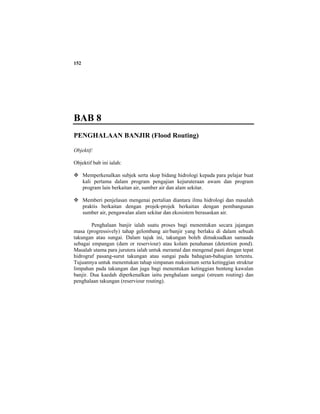

- 152. 152 BAB 8 PENGHALAAN BANJIR(Flood Routing) Objektif: Objektif bab ini ialah: Memperkenalkan subjek serta skop bidang hidrologi kepada para pelajar buat kali pertama dalam program pengajian kejuruteraan awam dan program program lain berkaitan air, sumber air dan alam sekitar. Memberi penjelasan mengenai pertalian diantara ilmu hidrologi dan masalah praktis berkaitan dengan projek-projek berkaitan dengan pembangunan sumber air, pengawalan alam sekitar dan ekosistem berasaskan air. Penghalaan banjir ialah suatu proses bagi menentukan secara jajangan masa (progressively) tahap gelombang air/banjir yang berlaku di dalam sebuah takungan atau sungai. Dalam tajuk ini, takungan boleh dimaksudkan samaada sebagai empangan (dam or reserviour) atau kolam penahanan (detention pond). Masalah utama para jurutera ialah untuk meramal dan mengenal pasti dengan tepat hidrograf pasang-surut takungan atau sungai pada bahagian-bahagian tertentu. Tujuannya untuk menentukan tahap simpanan maksimum serta ketinggian struktur limpahan pada takungan dan juga bagi menentukan ketinggian benteng kawalan banjir. Dua kaedah diperkenalkan iaitu penghalaan sungai (stream routing) dan penghalaan takungan (reserviour routing).

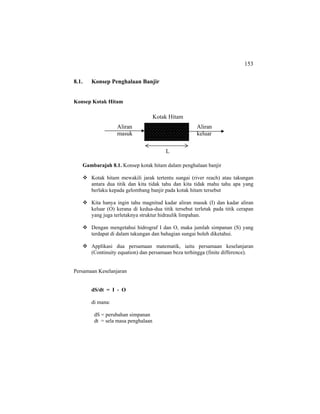

- 153. 153 8.1. Konsep PenghalaanBanjir Konsep Kotak Hitam Gambarajah 8.1. Konsep kotak hitam dalam penghalaan banjir Kotak hitam mewakili jarak tertentu sungai (river reach) atau takungan antara dua titik dan kita tidak tahu dan kita tidak mahu tahu apa yang berlaku kepada gelombang banjir pada kotak hitam tersebut Kita hanya ingin tahu magnitud kadar aliran masuk (I) dan kadar aliran keluar (O) kerana di kedua-dua titik tersebut terletak pada titik cerapan yang juga terletaknya struktur hidraulik limpahan. Dengan mengetahui hidrograf I dan O, maka jumlah simpanan (S) yang terdapat di dalam takungan dan bahagian sungai boleh diketahui. Applikasi dua persamaan matematik, iaitu persamaan keselanjaran (Continuity equation) dan persamaan beza terhingga (finite difference). Persamaan Keselanjaran dS/dt = I - O di mana: dS = perubahan simpanan dt = sela masa penghalaan Aliran masuk Aliran keluar L Kotak Hitam

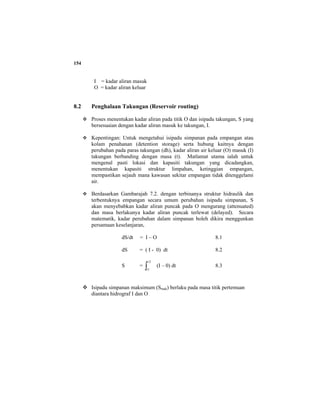

- 154. 154 I = kadaraliran masuk O = kadar aliran keluar 8.2 Penghalaan Takungan (Reservoir routing) Proses menentukan kadar aliran pada titik O dan isipadu takungan, S yang bersesuaian dengan kadar aliran masuk ke takungan, I. Kepentingan: Untuk mengetahui isipadu simpanan pada empangan atau kolam penahanan (detention storage) serta hubung kaitnya dengan perubahan pada paras takungan (dh), kadar aliran air keluar (O) masuk (I) takungan berbanding dengan masa (t). Matlamat utama ialah untuk mengenal pasti lokasi dan kapasiti takungan yang dicadangkan, menentukan kapasiti struktur limpahan, ketinggian empangan, mempastikan sejauh mana kawasan sekitar empangan tidak ditenggelami air. Berdasarkan Gambarajah 7.2. dengan terbinanya struktur hidraulik dan terbentuknya empangan secara umum perubahan isipadu simpanan, S akan menyebabkan kadar aliran puncak pada O mengurang (attenuated) dan masa berlakunya kadar aliran puncak terlewat (delayed). Secara matematik, kadar perubahan dalam simpanan boleh dikira menggunkan persamaan keselanjaran, dS/dt = I – O 8.1 dS = ( I - 0) dt 8.2 S = ∫ 2 1 t t (I – 0) dt 8.3 Isipadu simpanan maksimum (Smak) berlaku pada masa titik pertemuan diantara hidrograf I dan O

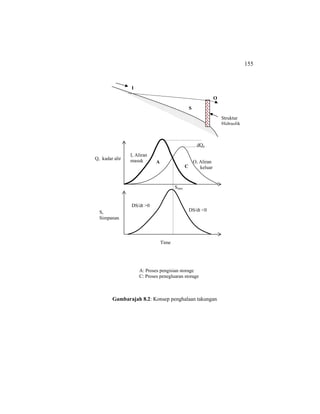

- 155. 155 Gambarajah 8.2: Konseppenghalaan takungan I O S Struktur Hidraulik S, Simpanan Time Q, kadar alir I, Aliran masuk O, Aliran keluar dQp A C Smax DS/dt >0 DS/dt <0 A: Proses pengisian storage C: Proses penegluaran storage

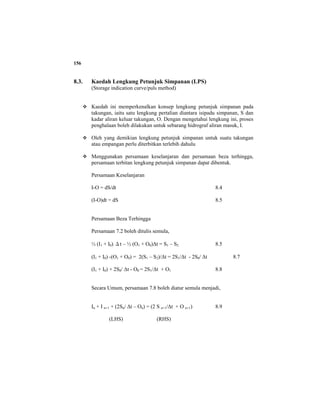

- 156. 156 8.3. Kaedah LengkungPetunjuk Simpanan (LPS) (Storage indication curve/puls method) Kaedah ini memperkenalkan konsep lengkung petunjuk simpanan pada takungan, iaitu satu lengkung pertalian diantara isipadu simpanan, S dan kadar aliran keluar takungan, O. Dengan mengetahui lengkung ini, proses penghalaan boleh dilakukan untuk sebarang hidrograf aliran masuk, I. Oleh yang demikian lengkung petunjuk simpanan untuk suatu takungan atau empangan perlu diterbitkan terlebih dahulu Menggunakan persamaan keselanjaran dan persamaan beza terhingga, persamaan terbitan lengkung petunjuk simpanan dapat dibentuk. Persamaan Keselanjaran I-O = dS/dt 8.4 (I-O)dt = dS 8.5 Persamaan Beza Terhingga Persamaan 7.2 boleh ditulis semula, ½ (I1 + I0) Δt – ½ (O1 + O0)∆t = S1 – S2 8.5 (I1 + I0) -(O1 + O0) = 2(S1 – S2)/∆t = 2S1/∆t - 2S0/ ∆t 8.7 (I1 + I0) + 2S0/ ∆t - O0 = 2S1/∆t + O1 8.8 Secara Umum, persamaan 7.8 boleh diatur semula menjadi, In + I n+1 + (2Sn/ ∆t – On) = (2 S n+1/∆t + O n+1) 8.9 (LHS) (RHS)

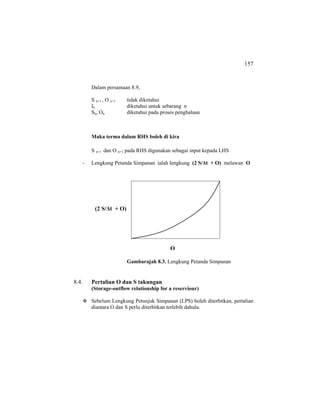

- 157. 157 Dalam persamaan 8.9, Sn+1 , O n+1 tidak diketahui In diketahui untuk sebarang n Sn, On diketahui pada proses penghalaan Maka terma dalam RHS boleh di kira S n+1 dan O n+1 pada RHS digunakan sebagai input kepada LHS - Lengkung Petanda Simpanan ialah lengkung (2 S/∆t + O) melawan O Gambarajah 8.3. Lengkung Petanda Simpanan 8.4. Pertalian O dan S takungan (Storage-outflow relationship for a reserviour) Sebelum Lengkung Petunjuk Simpanan (LPS) boleh diterbitkan, pertalian diantara O dan S perlu diterbitkan terlebih dahulu. (2 S/∆t + O) O

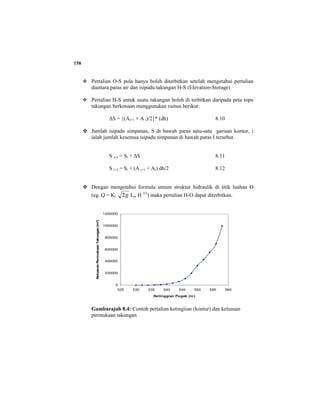

- 158. 158 Pertalian O-S pulahanya boleh diterbitkan setelah mengetahui pertalian diantara paras air dan isipadu takungan H-S (Elevation-Storage) Pertalian H-S untuk suatu takungan boleh di terbitkan daripada peta topo takungan berkenaan menggunakan rumus berikut: ∆S = {(Ai+1 + A i)/2}* (dh) 8.10 Jumlah isipadu simpanan, S di bawah paras satu-satu garisan kontor, i ialah jumlah kesemua isipadu simpanan di bawah paras I tersebut. S i+1 = Si + ∆S 8.11 S i+1 = Si + (A i+1 + Ai) dh/2 8.12 Dengan mengetahui formula umum struktur hidraulik di titik luahan O (eg. Q = Kr g2 Lw H 3/2 ) maka pertalian H-O dapat diterbitkan. Gambarajah 8.4: Contoh pertalian ketingiian (kontur) dan keluasan permukaan takungan 0 200000 400000 600000 800000 1000000 1200000 525 530 535 540 545 550 555 560 Ketinggian Pugak (m) KeluasanPermukaanTakungan(m2 )

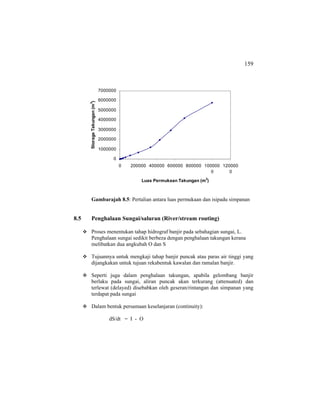

- 159. 159 Gambarajah 8.5: Pertalianantara luas permukaan dan isipadu simpanan 8.5 Penghalaan Sungai/saluran (River/stream routing) Proses menentukan tahap hidrograf banjir pada sebahagian sungai, L. Penghalaan sungai sedikit berbeza dengan penghalaan takungan kerana melibatkan dua angkubah O dan S Tujuannya untuk mengkaji tahap banjir puncak atau paras air tinggi yang dijangkakan untuk tujuan rekabentuk kawalan dan ramalan banjir. Seperti juga dalam penghalaan takungan, apabila gelombang banjir berlaku pada sungai, aliran puncak akan terkurang (attenuated) dan terlewat (delayed) disebabkan oleh geseran/rintangan dan simpanan yang terdapat pada sungai Dalam bentuk persamaan keselanjaran (continuity): dS/dt = I - O 0 1000000 2000000 3000000 4000000 5000000 6000000 7000000 0 200000 400000 600000 800000 100000 0 120000 0 Luas Permukaan Takungan (m2 ) StorageTakungan(m3 )
- 160. 160 Dalam bentuk persamaanbeza terhingga (finite difference): ½ (I1 + I2) – ½ (O1 – O2) = (S2 - S1)/dt dt = sela tempoh penghalaan 1, 2 = mula dan akhir Untuk sungai dan saluran, pertalian diantara simpanan, S dan kadar lairan, O, jika diplot akan membentuk gelung (loop). Kejadian ini boleh dijelaskan seperi berikut. Simpanan, S, lebih besar semasa air surut. Ini dapat dijelaskan menggunakan konsep simpanan pada parisma dan baji (prism & wedge), iaitu penjelasan mengenai profil permukaan air semasa gelombang banjir berlaku. semasa air pasang, I > O, simpanan pada baji (+ve) semasa air surut, I < O, simpanan pada baji (-ve) 8.6. Kaedah Muskingum (McCarthy –1938) Merupakan satu kaedah penyelesaian konsep simpanan pada baji dan prisma dengan menggunakan persamaan keselanjaran. Simpanan air yang terdapat dalam sebahagian sungai pada tempoh tertentu boleh dinyatakan sebagai: m/n m/nm/n a }Ox)(1b{xI −+ =S 8.13 Di mana - berdasarkan formula Manning, I dan O mempunyai pertalian dalam bentuk ayn , a dan n = angkatap

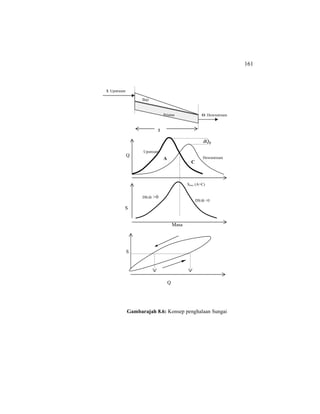

- 161. 161 Gambarajah 8.6: Konseppenghalaan Sungai S Masa Q Upstream Downstream dQp A C Smax (A=C) DS/dt >0 DS/dt <0 L I: Upstream O: Downstream Baji Prisma S Q
- 162. 162 Simpanan pada bahagiansungai mempunyai pertalian dalam bentuk bym , b dan m ialah angkatap x ialah parameter pemberat nisbah I:O yang menyebabkan S Kaedah Muskingam menganggap m/n =1 dan b/a =K, untuk membentuk satu pertalian linear: )(* OIKxOKS −+= 8.14 Simpanan pada prisma = K*O, di mana K ialah pekali simpanan, iaitu nisbah S dan O Simpanan pada baji = K*x (I - O) di mana x ialah pemberat yang menunjukkan kepentingan relatif I dan O Jumlah keseluruhan simpanan sungai, S= simpanan pada prisma + simpanan pada baji Formula 7.14 boleh di ubah atur menjadi, ])1([ OxxIKS −+= Persamaan Muskingum 8.15 Jika x = 0, S = f (O) Jika x = 0.5, I = O Umumnya nilai x untuk sungai semulajadi, x = 0 – 0.2 Nilai K ditentukan dengan mencari tempuh terlewat masa (lag time) diantara berlakunya pusat jisim hidrograf I dan O. Nilai K juga boleh dianggarkan dengan menentukan perjalanan masa bagi titik kritikal pada hidrograf e.g. titik puncak.
- 163. 163 8.7. Penyelesaian KaedahMuskingum di permudah Persamaan Muskingum 8.15 masih komplek dan agak rumit untuk diselesaikan secara analitikal. Maka, persamaan yang lebih mudah diperlukan. ])1([ OxxIKS −+= Persamaan Muskingum Persamaan Muskingum boleh ditulis semula dalam bentuk persamaan keselanjaran, S2 – S1 = K [x (I2 – I1) + (1 – x) (O2 - O1)] 8.16 Dimana, 1,2 = tempuh penghalaan I, O, S = nilai I, O dan S semasa Untuk sela masa ∆t Persamaan beza terhingga kepada persamaan 7.16 ialah: S2 – S1 = ½ [x (I2 – I1) ∆t - ½ (O2 - O1) ∆t 8.17 Persamaan 7.16 = 7.17 O2 (- ½ ∆t - K + Kx) = I1 ( - Kx - ½ ∆ t) + I2 ( Kx – ½ ∆t) + O1 (-K + Kx + ½ ∆t) Atau 1312212 OcIcIcO ++= 8.18 Dimana
- 164. 164 tKxK Kxt c ∆+− −∆ = 5.0 5.0 1 8.19 tKxK Kxt c ∆+− +∆ = 5.0 5.0 2 8.20 tKxK KxKt c ∆+− −+∆− = 5.0 5.0 3 8.21 1321 =++ ccc 8.22 ))(1()( )]()[( 1212 12122 1 OOxIIx OOIIt K −−+− +−+∆ =8.23 Pada dasarnya prosedur penghalaan sungai melibatkan penyelesaian persamaan 7.18 yang boleh ditulis secara umum seperti berikut: 13121 −− ++= nnnn OcIcIcO 8.24 Di mana On-1, In-1, In diketahui dan hanya On tidak diketahui dan akan ditentukan dalam proses penghalaan. 8.8. Pemalar Simpanan, K dan x (Storage constant) Nilai K dan x dalam formula Muskingum dipanggil pekali Muskingum atau pekali simpanan. K secara teorinya dianggar menggunakan maklumat mengenai tempoh pergerakan gelombang banjir yang melalui satu bahagian sungai. Walau bagaimana pun secara praktiknya, jika kedua-dua hidrograf I dan O telah diketahui, maka nilai K dan x boleh dianggar secara grafik. Prosidur menentukan nilai K dan x Berpandukan Gambarajah 8.7
- 165. 165 a. Proses menentukannilai K dan x adalah proses cuba dan ralat (trial and error) b. Dapatkan data aliran I dan O untuk sebahagian sungai (river reach) c. Tentukan nilai-nilai simpanan, Si = So + (I1 - 01) d. Plot, Si melawan kadar alir berpemberat, [xI + (1 - x )O] untuk satu nilai x yang ingin kita cuba. e. Nilai x yang terbaik adalah apabila plot Si melawan [xI + (1 - x )O] membentuk satu garisan yang paling lurus. Ulang langkah (d) untuk beberapa nilai x yang berlainan sehingga terbentuk satu garisan yang hampir lurus. f. Dapatkan nilai ])1([ tan OxxId dS K i −+ == θ 8.25 Gambarajah 8.6: Penentuan pemalar Muskingum K dan x [xI + (1-x)O] Si [xI + (1-x)O] Si [xI + (1-x)O] Si x1 x2 x3 θ

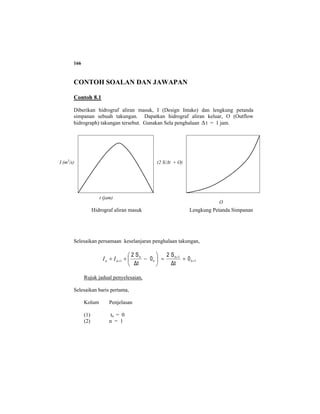

- 166. 166 CONTOH SOALAN DANJAWAPAN Contoh 8.1 Diberikan hidrograf aliran masuk, I (Design Intake) dan lengkung petanda simpanan sebuah takungan. Dapatkan hidrograf aliran keluar, O (Outflow hidrograph) takungan tersebut. Gunakan Sela penghalaan ∆t = 1 jam. Hidrograf aliran masuk Lengkung Petanda Simpanan Selesaikan persamaan keselanjaran penghalaan takungan, 1n 1n n n 0 ∆t S2 0 ∆t S2 + + + +=⎟ ⎠ ⎞ ⎜ ⎝ ⎛ −++ 1nn II Rujuk jadual penyelesaian, Selesaikan baris pertama, Kolum Penjelasan (1) tn = 0 (2) n = 1 (2 S/∆t + O) O I (m3 /s) t (jam)

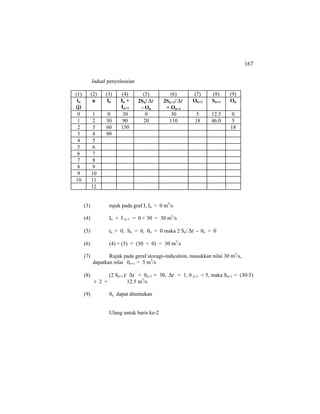

- 167. 167 Jadual penyelesaian (1) (2)(3) (4) (5) (6) (7) (8) (9) tn (j) n In In + In+1 2Sn/ t∆ - On 2Sn+1/ t∆ + On+1 On+1 Sn+1 On 0 1 0 30 0 30 5 12.5 0 1 2 30 90 20 110 18 46.0 5 2 3 60 150 18 3 4 90 4 5 5 6 6 7 7 8 8 9 9 10 10 11 12 (3) rujuk pada graf I, In = 0 m3 /s (4) In + I n+1 = 0 + 30 = 30 m3 /s (5) tn = 0, So = 0, 0n = 0 maka 2 Sn/ t∆ - 0n = 0 (6) (4) + (5) = (30 + 0) = 30 m3 /s (7) Rujuk pada geraf storage-indication, masukkan nilai 30 m3 /s, dapatkan nilai 0n+1 = 5 m3 /s (8) (2 Sn+1)/ t∆ + 0n+1 = 30, t∆ = 1, 0 n+1 = 5, maka Sn+1 = (30-5) ÷ 2 = 12.5 m3 /s (9) 0n dapat ditentukan Ulang untuk baris ke-2
- 168. 168 (1) tn =1 (2) n = 2 (3) In = 30 m3 /s (4) In + I n+1 = 30 + 60 = 90 m3 /s (5) 2 Sn/ t∆ - 0n = 2(12.5) – 5 = 20 m3 /s (6) (4) + (5) = (90 + 20) = 110 m3 /s (7) Rujuk pada geraf storage-indication,, masukkan nilai 110 m3 /s, dapatkan nilai 0n+1 = 18 m3 /s (8) (2 Sn+1)/ t∆ + 0n+1 = 110, t∆ = 1, 0 n+1 = 18, maka Sn+1 = (110-18) ÷ 2 = 46 m3 /s Dan seterusnya…. Daripada analisis lengkap, Qmax dapat diketahui. Contoh 8.2 Jadual dibawah menunjukan data cerapan hidrograf I dan O sebahagian jarak (reach) pada sungai. Dapatkan nilai pemalar Muskingum, K dan x. Menggunakan nilai-nilai K dan x tersebut, halakan hidrograf I dan O yang telah dicerap. Plot hidrograf O yang telah dihalakan dan bezakan dengan hidrograf O yang dicerap. Jadual Cerapan Masa (J) I(m3 /s) 0(m3 /s) 0 22 22 12 35 21 24 103 51 36 109 55 48 86 75 60 59 85
- 169. 169 72 39 80 8428 64 96 22 44 108 20 30 120 19 22 132 18 20 Rujuk Jadual Penyelesaian Mendapatkan nilai K dan x Sungai 1. Kira dS/dt = I – O (Kolum 4) 2. Kira simpanan, Si = So + (I1 – 01) ∆t (Kolum 5) Di mana ∆t = 12 jam Contoh: S12j = 0 + (14)(12) = 168 m3 /s S24j = 168 + (82)(12) = 1152 m3 /s S36j = 1152 + (54)(12) = 1800 m3 /s Dan seterusnya… 3. Kira [xI + (1-x)O] untuk beberapa nilai x (dalam contoh ini x=0.3 dan 0.4) (Kolum 6) 4. Daripada plot [x1+ (1-x)0] melawan S untuk kedua-dua nilai x (Gambarajah). Di dapati x=0.4 adalah nilai yang terbaik kerana ia membentuk garisan hampir lurus. 5. Daripada graf dapatkan nilai pekali muskingum, K =tan θ = 34
- 170. 170 Jadual penyelesaian untukK dan x (1) (2) (3) (4) (5) (6) T(J) I (m3 /s) O (m3 /s) I-O (m3 /s) Si (m3 /s) [xI + (1-x)O] x=0.3 x =0.4 0 22 22 0 0 22 22 12 35 21 14 168 25 27 24 103 21 82 1152 46 54 36 109 55 54 1800 71 79 48 86 75 11 1932 78 75 60 59 85 - 26 1620 77 75 72 39 80 - 41 1128 68 64 84 28 64 - 36 696 53 50 96 22 44 - 22 432 37 35 108 20 30 -10 312 27 26 120 19 22 - 3 276 21 21 132 18 20 - 2 252 19 19 Penghalaan Sungai 1. Setelah nilai K dan x diperolehi, dapatkan nilai c1 , c2 dan c3 Untuk sela penghalaan, t∆ =12 jam c1 = 29.0 )12(5.0)4.0(3434 )4.0(34)12(5.0 −= +− − x = 0.3 0 10 20 30 40 50 60 70 80 90 0 500 1000 1500 2000 2500 Si [xI+(1-x)O] x = 0.4 0 10 20 30 40 50 60 70 80 90 0 500 1000 1500 2000 2500Si θ

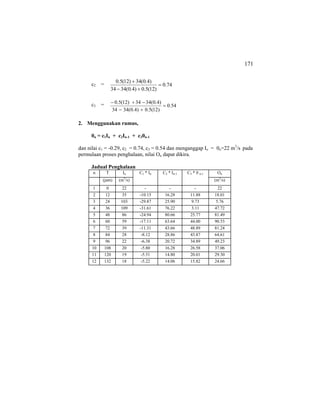

- 171. 171 c2 = 74.0 )12(5.0)4.0(3434 )4.0(34)12(5.0 = +− + c3= 54.0 )12(5.0)4.0(3434 )4.0(3434)12(5.0 = +− −+− 2. Menggunakan rumus, 0n = c1In + c2In-1 + c30n-1 dan nilai c1 = -0.29, c2 = 0.74, c3 = 0.54 dan menganggap Io = 0o=22 m3 /s pada permulaan proses penghalaan, nilai On dapat dikira. Jadual Penghalaan n T In C1 * In C2 * In-1 C3 * 0 n-1 On (jam) (m3 /s) (m3 /s) 1 0 22 - - - 22 2 12 35 -10.15 16.28 11.88 18.01 3 24 103 -29.87 25.90 9.73 5.76 4 36 109 -31.61 76.22 3.11 47.72 5 48 86 -24.94 80.66 25.77 81.49 6 60 59 -17.11 63.64 44.00 90.53 7 72 39 -11.31 43.66 48.89 81.24 8 84 28 -8.12 28.86 43.87 64.61 9 96 22 -6.38 20.72 34.89 49.23 10 108 20 -5.80 16.28 26.58 37.06 11 120 19 -5.51 14.80 20.01 29.30 12 132 18 -5.22 14.06 15.82 24.66

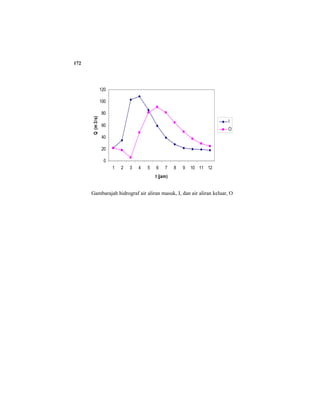

- 172. 172 Gambarajah hidrograf airaliran masuk, I, dan air aliran keluar, O 0 20 40 60 80 100 120 1 2 3 4 5 6 7 8 9 10 11 12 t (jam) Q(m3/s) I O

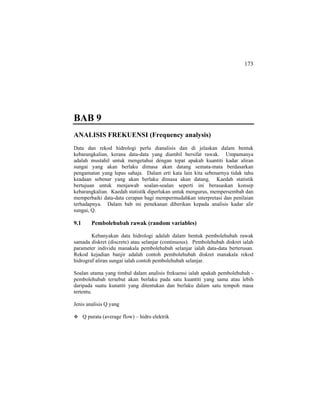

- 173. 173 BAB 9 ANALISIS FREKUENSI(Frequency analysis) Data dan rekod hidrologi perlu dianalisis dan di jelaskan dalam bentuk kebarangkalian, kerana data-data yang diambil bersifat rawak. Umpamanya adalah mustahil untuk mengetahui dengan tepat apakah kuantiti kadar aliran sungai yang akan berlaku dimasa akan datang semata-mata berdasarkan pengamatan yang lepas sahaja. Dalam erti kata lain kita sebenarnya tidak tahu keadaan sebenar yang akan berlaku dimasa akan datang. Kaedah statistik bertujuan untuk menjawab soalan-soalan seperti ini berasaskan konsep kebarangkalian. Kaedah statistik diperlukan untuk mengurus, mempersembah dan memperbaiki data-data cerapan bagi mempermudahkan interpretasi dan penilaian terhadapnya. Dalam bab ini penekanan diberikan kepada analisis kadar alir sungai, Q. 9.1 Pembolehubah rawak (random variables) Kebanyakan data hidrologi adalah dalam bentuk pembolehubah rawak samada diskret (discrete) atau selanjar (continuous). Pembolehubah diskret ialah parameter individu manakala pembolehubah selanjar ialah data-data berterusan. Rekod kejadian banjir adalah contoh pembolehubah diskret manakala rekod hidrograf aliran sungai ialah contoh pembolehubah selanjar. Soalan utama yang timbul dalam analisis frekuensi ialah apakah pembolehubah - pembolehubah tersebut akan berlaku pada satu kuantiti yang sama atau lebih daripada suatu kunatiti yang ditentukan dan berlaku dalam satu tempoh masa tertentu. Jenis analisis Q yang Q purata (average flow) – hidro elektrik

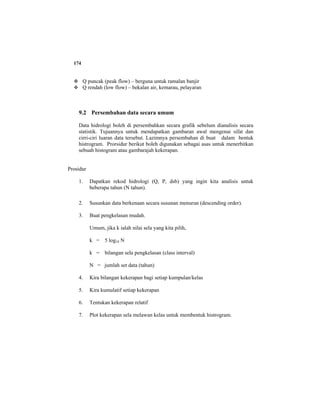

- 174. 174 Q puncak (peakflow) – berguna untuk ramalan banjir Q rendah (low flow) – bekalan air, kemarau, pelayaran 9.2 Persembahan data secara umum Data hidrologi boleh di persembahkan secara grafik sebelum dianalisis secara statistik. Tujuannya untuk mendapatkan gambaran awal mengenai sifat dan cirri-ciri luaran data tersebut. Lazimnya persembahan di buat dalam bentuk histrogram. Prorsidur berikut boleh digunakan sebagai asas untuk menerbitkan sebuah histogram atau gambarajah kekerapan. Prosidur 1. Dapatkan rekod hidrologi (Q, P, dsb) yang ingin kita analisis untuk beberapa tahun (N tahun). 2. Susunkan data berkenaan secara susunan menurun (descending order). 3. Buat pengkelasan mudah. Umum, jika k ialah nilai sela yang kita pilih, k = 5 log10 N k = bilangan sela pengkelasan (class interval) N = jumlah set data (tahun) 4. Kira bilangan kekerapan bagi setiap kumpulan/kelas 5. Kira kumulatif setiap kekerapan 6. Tentukan kekerapan relatif 7. Plot kekerapan sela melawan kelas untuk membentuk histrogram.

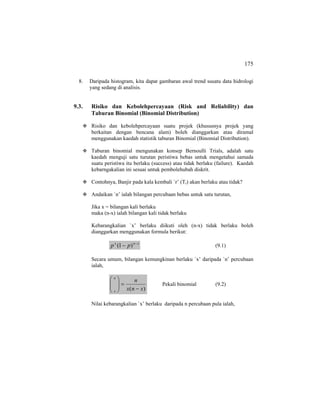

- 175. 175 8. Daripada histogram,kita dapat gambaran awal trend susatu data hidrologi yang sedang di analisis. 9.3. Risiko dan Kebolehpercayaan (Risk and Reliability) dan Taburan Binomial (Binomial Distribution) Risiko dan kebolehpercayaan suatu projek (khususnya projek yang berkaitan dengan bencana alam) boleh dianggarkan atau diramal menggunakan kaedah statistik taburan Binomial (Binomial Distribution). Taburan binomial mengunakan konsep Bernoulli Trials, adalah satu kaedah menguji satu turutan peristiwa bebas untuk mengetahui samada suatu peristiwa itu berlaku (success) atau tidak berlaku (failure). Kaedah kebarngakalian ini sesuai untuk pembolehubah diskrit. Contohnya, Banjir pada kala kembali `r’ (Tr) akan berlaku atau tidak? Andaikan `n’ ialah bilangan percubaan bebas untuk satu turutan, Jika x = bilangan kali berlaku maka (n-x) ialah bilangan kali tidak berlaku Kebarangkalian `x’ berlaku diikuti oleh (n-x) tidak berlaku boleh dianggarkan menggunakan formula berikut: xnx pp − − )1( (9.1) Secara umum, bilangan kemungkinan berlaku `x’ daripada `n’ percubaan ialah, )( xnx n n x − =⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ Pekali binomial (9.2) Nilai kebarangkalian `x’ berlaku daripada n percubaan pula ialah,

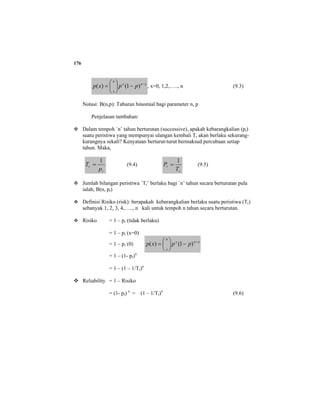

- 176. 176 xnx n x ppxp − −⎟ ⎠ ⎞ ⎜ ⎝ ⎛ = )1()(, x=0, 1,2,….., n (9.3) Notasi: B(n,p): Taburan binomial bagi parameter n, p Penjelasan tambahan: Dalam tempoh `n’ tahun berturutan (successive), apakah kebarangkalian (pr) suatu peristiwa yang mempunyai ulangan kembali Tr akan berlaku sekurang- kurangnya sekali? Kenyataan berturut-turut bermaksud percubaan setiap tahun. Maka, r r p T 1 = (9.4) r r T P 1 = (9.5) Jumlah bilangan peristiwa `Tr’ berlaku bagi `n’ tahun secara berturutan pula ialah; B(n, pr) Definisi Risiko (risk): berapakah kebarangkalian berlaku suatu peristiwa (Tr) sebanyak 1, 2, 3, 4,….., n kali untuk tempoh n tahun secara berturutan. Risiko = 1 – pr (tidak berlaku) = 1 – pr (x=0) = 1 – pr (0) xnx n x ppxp − −⎟ ⎠ ⎞ ⎜ ⎝ ⎛ = )1()( = 1 – (1- pr)n = 1 – (1 – 1/Tr)n Reliability = 1 – Risiko = (1- pr) n = (1 – 1/Tr)n (9.6)

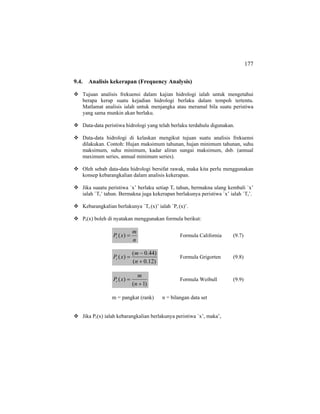

- 177. 177 9.4. Analisis kekerapan(Frequency Analysis) Tujuan analisis frekuensi dalam kajian hidrologi ialah untuk mengetahui berapa kerap suatu kejadian hidrologi berlaku dalam tempoh tertentu. Matlamat analisis ialah untuk menjangka atau meramal bila suatu peristiwa yang sama munkin akan berlaku. Data-data peristiwa hidrologi yang telah berlaku terdahulu digunakan. Data-data hidrologi di kelaskan mengikut tujuan suatu analisis frekuensi dilakukan. Contoh: Hujan maksimum tahunan, hujan minimum tahunan, suhu maksimum, suhu minimum, kadar aliran sungai maksimum, dsb. (annual maximum series, annual minimum series). Oleh sebab data-data hidrologi bersifat rawak, maka kita perlu menggunakan konsep kebarangkalian dalam analisis kekerapan. Jika suaatu peristiwa `x’ berlaku setiap Tr tahun, bermakna ulang kembali `x’ ialah `Tr’ tahun. Bermakna juga kekerapan berlakunya peristiwa `x’ ialah `Tr’. Kebarangkalian berlakunya `Tr (x)’ ialah `Pr (x)’. Pr(x) boleh di nyatakan menggunakan formula berikut: n m xPr =)( Formula California (9.7) )12.0( )44.0( )( + − = n m xPr Formula Grigorten (9.8) )1( )( + = n m xPr Formula Weibull (9.9) m = pangkat (rank) n = bilangan data set Jika Pr(x) ialah kebarangkalian berlakunya peristiwa `x’, maka’,

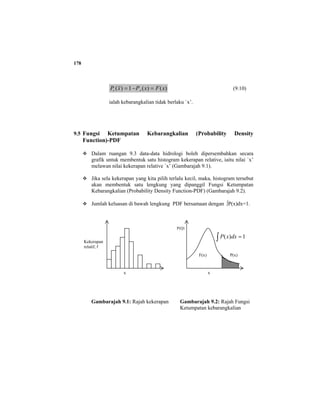

- 178. 178 )()(1)( xFxPxP rr=−= (9.10) ialah kebarangkalian tidak berlaku `x’. 9.5 Fungsi Ketumpatan Kebarangkalian (Probability Density Function)-PDF Dalam ruangan 9.3 data-data hidrologi boleh dipersembahkan secara grafik untuk membentuk satu histogram kekerapan relative, iaitu nilai `x’ melawan nilai kekerapan relative `x’ (Gambarajah 9.1). Jika sela kekerapan yang kita pilih terlalu kecil, maka, histogram tersebut akan membentuk satu lengkung yang dipanggil Fungsi Ketumpatan Kebarangkalian (Probability Density Function-PDF) (Gambarajah 9.2). Jumlah keluasan di bawah lengkung PDF bersamaan dengan ∫P(x)dx=1. ∫ = 1)( dxxP Gambarajah 9.1: Rajah kekerapan Gambarajah 9.2: Rajah Fungsi Ketumpatan kebarangkalian Kekerapan relatif, f x x P(Q) F(x) P(x)

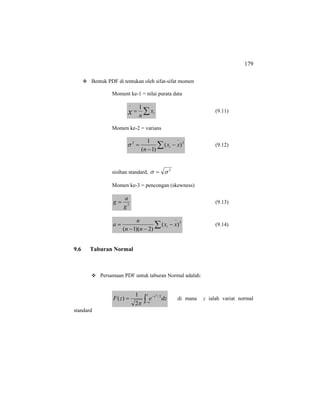

- 179. 179 Bentuk PDF ditentukan oleh sifat-sifat momen Moment ke-1 = nilai purata data ∑= − ix nx 1 (9.11) Momen ke-2 = varians 22 )( )1( 1 ∑ − − − = xx n iσ (9.12) sisihan standard, 2 σσ = Momen ke-3 = pencongan (skewness) 3 g a g = (9.13) ∑ − − −− = 3 )( )2)(1( xx nn n a i (9.14) 9.6 Taburan Normal Persamaan PDF untuk taburan Normal adalah: ∫∞− − = z z dzezF 2/2 2 1 )( π di mana z ialah variat normal standard

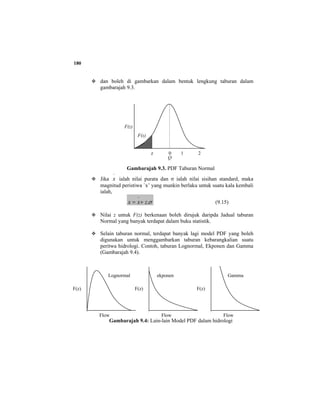

- 180. 180 dan boleh digambarkan dalam bentuk lengkung taburan dalam gambarajah 9.3. Gambarajah 9.3. PDF Taburan Normal Jika − x ialah nilai purata dan σ ialah nilai sisihan standard, maka magnitud peristiwa `x’ yang munkin berlaku untuk suatu kala kembali ialah, σ.zxx += − (9.15) Nilai z untuk F(z) berkenaan boleh dirujuk daripda Jadual taburan Normal yang banyak terdapat dalam buku statistik. Selain taburan normal, terdapat banyak lagi model PDF yang boleh digunakan untuk menggambarkan taburan kebarangkalian suatu peritwa hidrologi. Contoh, taburan Lognormal, Ekponen dan Gamma (Gambarajah 9.4). Gambarajah 9.4: Lain-lain Model PDF dalam hidrologi z 0 1 2 F(z) F(z) Q F(z) Flow F(z) Flow F(z) Flow Lognormal ekponen Gamma

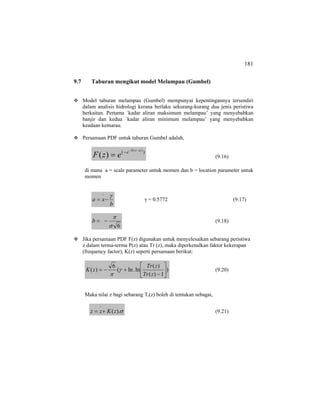

- 181. 181 9.7 Taburan mengikutmodel Melampau (Gumbel) Model taburan melampau (Gumbel) mempunyai kepentingannya tersendiri dalam analisis hidrologi kerana berlaku sekurang-kurang dua jenis peristiwa berkaitan. Pertama `kadar aliran maksimum melampau’ yang menyebabkan banjir dan kedua `kadar aliran minimum melampau’ yang menyebabkan keadaan kemarau. Persamaan PDF untuk taburan Gumbel adalah, )( )( )( azb e ezF −− − = (9.16) di mana a = scale parameter untuk momen dan b = location parameter untuk momen b xa γ −= − γ = 0.5772 (9.17) 6σ π −=b (9.18) Jika persamaan PDF F(z) digunakan untuk menyelesaikan sebarang peristiwa z dalam terma-terma P(z) atau Tr (z), maka diperkenalkan faktor kekerapan (frequency factor), K(z) seperti persamaan berikut: ) 1)( )( ln.ln( 6 )( ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − +−= zTr zTr zK γ π (9.20) Maka nilai z bagi sebarang Tr(z) boleh di tentukan sebagai, σ).(zKzz += − (9.21)

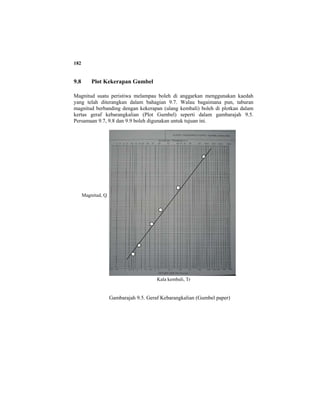

- 182. 182 9.8 Plot KekerapanGumbel Magnitud suatu peristiwa melampau boleh di anggarkan menggunakan kaedah yang telah diterangkan dalam bahagian 9.7. Walau bagaimana pun, taburan magnitud berbanding dengan kekerapan (ulang kembali) boleh di plotkan dalam kertas geraf kebarangkalian (Plot Gumbel) seperti dalam gambarajah 9.5. Persamaan 9.7, 9.8 dan 9.9 boleh digunakan untuk tujuan ini. Gambarajah 9.5. Geraf Kebarangkalian (Gumbel paper) Kala kembali, Tr Magnitud, Q

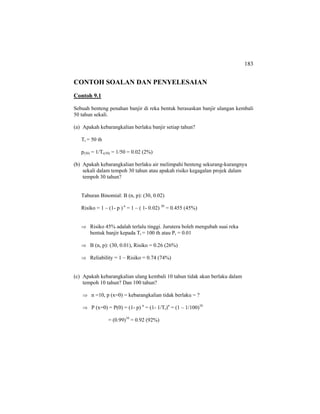

- 183. 183 CONTOH SOALAN DANPENYELESAIAN Contoh 9.1 Sebuah benteng penahan banjir di reka bentuk berasaskan banjir ulangan kembali 50 tahun sekali. (a) Apakah kebarangkalian berlaku banjir setiap tahun? Tr = 50 th p(50) = 1/Tr(50) = 1/50 = 0.02 (2%) (b) Apakah kebarangkalian berlaku air melimpahi benteng sekurang-kurangnya sekali dalam tempoh 30 tahun atau apakah risiko kegagalan projek dalam tempoh 30 tahun? Taburan Binomial: B (n, p): (30, 0.02) Risiko = 1 – (1- p ) n = 1 – ( 1- 0.02) 30 = 0.455 (45%) ⇒ Risiko 45% adalah terlalu tinggi. Jurutera boleh mengubah suai reka bentuk banjir kepada Tr = 100 th atau Pr = 0.01 ⇒ B (n, p): (30, 0.01), Risiko = 0.26 (26%) ⇒ Reliability = 1 – Risiko = 0.74 (74%) (c) Apakah kebarangkalian ulang kembali 10 tahun tidak akan berlaku dalam tempoh 10 tahun? Dan 100 tahun? ⇒ n =10, p (x=0) = kebarangkalian tidak berlaku = ? ⇒ P (x=0) = P(0) = (1- p) n = (1- 1/Tr)n = (1 – 1/100)10 = (0.99)10 = 0.92 (92%)

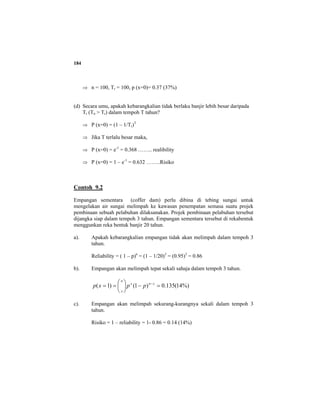

- 184. 184 ⇒ n =100, Tr = 100, p (x=0)= 0.37 (37%) (d) Secara umu, apakah kebarangkalian tidak berlaku banjir lebih besar daripada Tr (Tn > Tr) dalam tempoh T tahun? ⇒ P (x=0) = (1 – 1/Tr)T ⇒ Jika T terlalu besar maka, ⇒ P (x=0) = e-1 = 0.368 …….. realibility ⇒ P (x=0) = 1 – e-1 = 0.632 ……..Risiko Contoh 9.2 Empangan sementara (coffer dam) perlu dibina di tebing sungai untuk mengelakan air sungai melimpah ke kawasan penempatan semasa suatu projek pembinaan sebuah pelabuhan dilaksanakan. Projek pembinaan pelabuhan tersebut dijangka siap dalam tempoh 3 tahun. Empangan sementara tersebut di rekabentuk menggunkan reka bentuk banjir 20 tahun. a). Apakah kebarangkalian empangan tidak akan melimpah dalam tempoh 3 tahun. Reliability = ( 1 – p)n = (1 – 1/20)3 = (0.95)3 = 0.86 b). Empangan akan melimpah tepat sekali sahaja dalam tempoh 3 tahun. %)14(135.0)1()1( =−⎟ ⎠ ⎞ ⎜ ⎝ ⎛ == −xnx n x ppxp c). Empangan akan melimpah sekurang-kurangnya sekali dalam tempoh 3 tahun. Risiko = 1 – reliability = 1- 0.86 = 0.14 (14%)

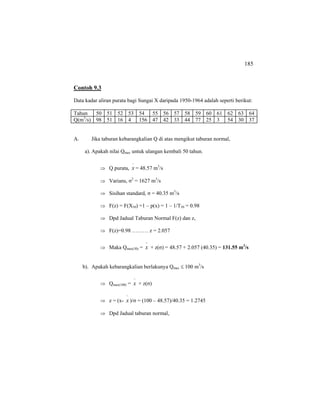

- 185. 185 Contoh 9.3 Data kadaraliran purata bagi Sungai X daripada 1950-1964 adalah seperti berikut: Tahun 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 Q(m3 /s) 98 51 16 4 156 47 42 33 44 77 25 3 54 30 37 A. Jika taburan kebarangkalian Q di atas mengikut taburan normal, a). Apakah nilai Qmax untuk ulangan kembali 50 tahun. ⇒ Q purata, − x = 48.57 m3 /s ⇒ Varians, σ2 = 1627 m3 /s ⇒ Sisihan standard, σ = 40.35 m3 /s ⇒ F(z) = F(X50) =1 – p(x) = 1 – 1/T50 = 0.98 ⇒ Dpd Jadual Taburan Normal F(z) dan z, ⇒ F(z)=0.98 ……… z = 2.057 ⇒ Maka Qmax(50) = − x + z(σ) = 48.57 + 2.057 (40.35) = 131.55 m3 /s b). Apakah kebarangkalian berlakunya Qmax ≤ 100 m3 /s ⇒ Qmax(100) = − x + z(σ) ⇒ z = (x- − x )/σ = (100 – 48.57)/40.35 = 1.2745 ⇒ Dpd Jadual taburan normal,

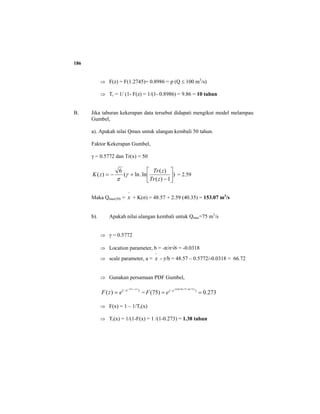

- 186. 186 ⇒ F(z) =F(1.2745)= 0.8986 = p (Q ≤ 100 m3 /s) ⇒ Tr = 1/ (1- F(z) = 1/(1- 0.8986) = 9.86 = 10 tahun B. Jika taburan kekerapan data tersebut didapati mengikut model melampau Gumbel, a). Apakah nilai Qmax untuk ulangan kembali 50 tahun. Faktor Kekerapan Gumbel, γ = 0.5772 dan Tr(x) = 50 ) 1)( )( ln.ln( 6 )( ⎥ ⎦ ⎤ ⎢ ⎣ ⎡ − +−= zTr zTr zK γ π = 2.59 Maka Qmax(50) = − x + K(σ) = 48.57 + 2.59 (40.35) = 153.07 m3 /s b). Apakah nilai ulangan kembali untuk Qmax=75 m3 /s ⇒ γ = 0.5772 ⇒ Location parameter, b = -π/σ√6 = -0.0318 ⇒ scale parameter, a = − x - γ/b = 48.57 – 0.5772/-0.0318 = 66.72 ⇒ Gunakan persamaan PDF Gumbel, )( )( )( azb e ezF −− − = = 273.0)75( )( )72.6675(0318.0 == −+ −e eF ⇒ F(x) = 1 – 1/Tr(x) ⇒ Tr(x) = 1/(1-F(x) = 1 /(1-0.273) = 1.38 tahun

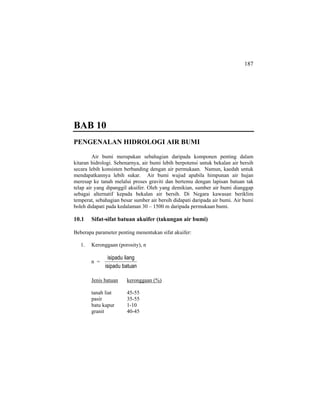

- 187. 187 BAB 10 PENGENALAN HIDROLOGIAIR BUMI Air bumi merupakan sebahagian daripada komponen penting dalam kitaran hidrologi. Sebenarnya, air bumi lebih berpotensi untuk bekalan air bersih secara lebih konsisten berbanding dengan air permukaan. Namun, kaedah untuk mendapatkannya lebih sukar. Air bumi wujud apabila himpunan air hujan meresap ke tanah melalui proses graviti dan bertemu dengan lapisan batuan tak telap air yang dipanggil akuifer. Oleh yang demikian, sumber air bumi dianggap sebagai alternatif kepada bekalan air bersih. Di Negara kawasan beriklim temperat, sebahagian besar sumber air bersih didapati daripada air bumi. Air bumi boleh didapati pada kedalaman 30 – 1500 m daripada permukaan bumi. 10.1 Sifat-sifat batuan akuifer (takungan air bumi) Beberapa parameter penting menentukan sifat akuifer: 1. Keronggaan (porosity), n n = batuanisipadu liangisipadu Jenis batuan keronggaan (%) tanah liat 45-55 pasir 35-55 batu kapur 1-10 granit 40-45

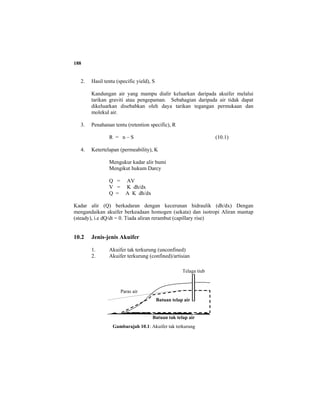

- 188. 188 2. Hasil tentu(specific yield), S Kandungan air yang mampu dialir keluarkan daripada akuifer melalui tarikan graviti atau pengepaman. Sebahagian daripada air tidak dapat dikeluarkan disebabkan oleh daya tarikan tegangan permukaan dan molekul air. 3. Penahanan tentu (retention specific), R R = n – S (10.1) 4. Ketertelapan (permeability), K Mengukur kadar alir bumi Mengikut hukum Darcy Q = AV V = K dh/dx Q = A K dh/dx Kadar alir (Q) berkadaran dengan kecerunan hidraulik (dh/dx) Dengan mengandaikan akuifer berkeadaan homogen (sekata) dan isotropi Aliran mantap (steady), i.e dQ/dt = 0. Tiada aliran rerambut (capillary rise) 10.2 Jenis-jenis Akuifer 1. Akuifer tak terkurung (unconfined) 2. Akuifer terkurung (confined)/artisian Paras air Telaga tiub Batuan telap air Batuan tak telap air Gambarajah 10.1: Akuifer tak terkurung

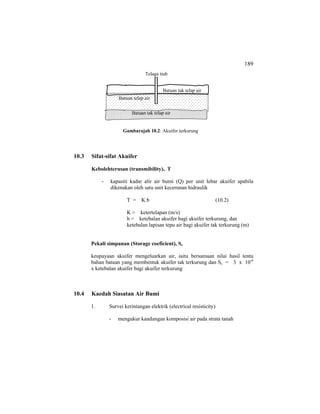

- 189. 189 10.3 Sifat-sifat Akuifer Kebolehterusan(transmibility), T - kapasiti kadar alir air bumi (Q) per unit lebar akuifer apabila dikenakan oleh satu unit kecerunan hidraulik T = K b (10.2) K = ketertelapan (m/s) b = ketebalan akuifer bagi akuifer terkurung, dan ketebalan lapisan tepu air bagi akuifer tak terkurung (m) Pekali simpanan (Storage coeficient), Sc keupayaan akuifer mengeluarkan air, iaitu bersamaan nilai hasil tentu bahan batuan yang membentuk akuifer tak terkurung dan Sc = 3 x 10-6 x ketebalan akuifer bagi akuifer terkurung 10.4 Kaedah Siasatan Air Bumi 1. Survei kerintangan elektrik (electrical resisticity) - mengukur kandungan komposisi air pada strata tanah Batuan telap air Batuan tak telap air Batuan tak telap air Telaga tiub Gambarajah 10.2: Akuifer terkurung

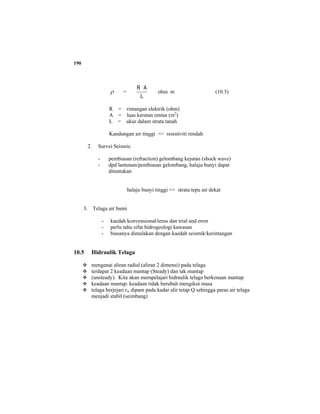

- 190. 190 ρ = L AR ohm m(10.3) R = rintangan elektrik (ohm) A = luas keratan rentas (m2 ) L = ukur dalam strata tanah Kandungan air tinggi => resistiviti rendah 2. Survei Seismic - pembiasan (refraction) gelombang kejutan (shock wave) - dpd lantunan/pembiasan gelombang, halaju bunyi dapat ditentukan halaju bunyi tinggi => strata tepu air dekat 3. Telaga air bumi - kaedah konvensional/terus dan trial and error - perlu tahu sifat hidrogeologi kawasan - biasanya dimulakan dengan kaedah seismik/kerintangan 10.5 Hidraulik Telaga mengenai aliran radial (aliran 2 dimensi) pada telaga terdapat 2 keadaan mantap (Steady) dan tak mantap (unsteady). Kita akan mempelajari hidraulik telaga berkenaan mantap keadaan mantap: keadaan tidak berubah mengikut masa telaga berjejari rw dipam pada kadar alir tetap Q sehingga paras air telaga menjadi stabil (seimbang)
- 191. 191 Hukum Darcy: dx dh KAQ =(10.4) ⇒ Q = K A dh/dx ⇒ Q = K 2 π x y dy/dx ⇒ Q dx/x = 2 π K y dy ⇒ ∫ ∫== 2 1 2 1 2/ r r h h dyKxdxQ π S1 S2 h2 h1 r1 r2 Sw Hw H Q y, h x Gambarajah 10.3: Hidraulik telaga air bumi
- 192. 192 ⇒ Q loge(r2/r1) = 2 π K [y2/2] 2 1 h h ⇒ )/( ( 12 2 1 2 2 rrLog hhK Q e − = π ⇒ )/r10(rlog2.303 hK(hπ 12 2 1 2 2 − =Q (10.5) ⇒ Jika paras surutan (drawdown) berlaku berhampiran dengan telaga dan paras susutan menjadi sifar. Maka, r1 = rw = jejari telaga h1 = hw dan r2 = R = jejari yang berkesan (radius of influence) h2 = H ⇒ maka persamaan (1) menjadi ⇒ )10(R/rlog2.303 )h(HKπ w 2 w 2 − =Q (10.6) ⇒ Jika surutan kecil, Sw = H - hw ⇒ Maka H2 – hw 2 = (H + hw)(H-hw) ⇒ H + hw ≅ 2 H = 2H (H-hw)
- 193. 193 ⇒ Maka, persamaan(2) menjadi w10 w (R/r2.303log )h(HKH2π − =Q (10.7) Kita telah ketahui, T = KH bagi akuifer tak terkurung T = Kb bagi akuifer terkurung Maka persamaan (3) boleh ditulis sebagai ⇒ )(R/rlog )h(HT2.72 w10 w− =Q (10.8) ⇒ Berasaskan teori hidraulik telaga ini juga, konsep kapasiti tentu (specific capacity) telaga di perkenalkan, iaitu kadar alir telaga (Q) bagi satu unit surutan pada telaga (drawdown) = Q/Sw (m3 /s/m) 10.6 Telaga Keadaan Mantap-akuifer terkurung Bagi telaga yang terletak pada akuifer terkurung, andaian yang sama berlaku pada akuifer tak terkurung, tatapi kali ini, dx dy bKQ *2π== (10.9) ⇒ Q = K 2π x b dy/dx ⇒ Kamiran persamaan di atas, )/(log303.2 2 12 12 rr hh bKQ − = π (10.10) 10.7 Telaga Tak mantap (unsteady)

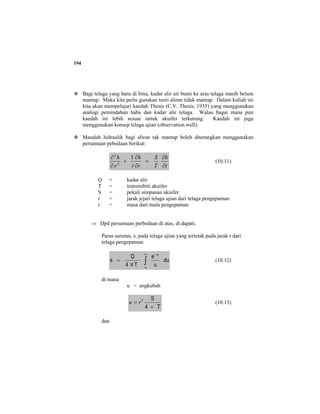

- 194. 194 Bagi telaga yangbaru di bina, kadar alir air bumi ke aras telaga masih belum mantap. Maka kita perlu gunakan teori aliran tidak mantap. Dalam kuliah ini kita akan mempelajari kaedah Thesis (C.V. Thesis, 1935) yang menggunakan analogi pemindahan haba dan kadar alir telaga. Walau bagai mana pun kaedah ini lebih sesuai untuk akuifer terkurung. Kaedah ini juga menggunakan konsep telaga ujian (observation well). Masalah hidraulik bagi aliran tak mantap boleh diterangkan menggunakan persamaan pebedaan berikut: t h T S rr h r h ∂ ∂ = ∂ ∂ + ∂ ∂ 1 2 2 (10.11) Q = kadar alir T = transmibiti akuifer S = pekali simpanan akuifer r = jarak jejari telaga ujian dari telaga pengepaman t = masa dari mula pengepaman ⇒ Dpd persamaan perbedaan di atas, di dapati, Paras surutan, s, pada telaga ujian yang terletak pada jarak r dari telaga pengepaman du u e Tπ4 Q s u u −∞ ∫= (10.12) di mana u = angkubah T4 S + = 2 ru (10.13) dan

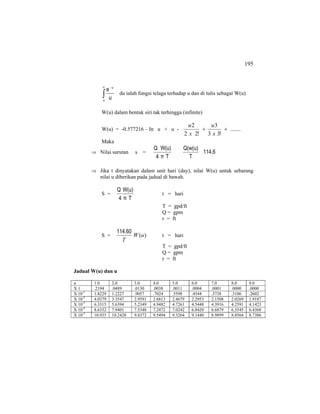

- 195. 195 ∫ ∞ − u u u e du ialahfungsi telaga terhadap u dan di tulis sebagai W(u) W(u) dalam bentuk siri tak terhingga (infinite) W(u) = -0.577216 – In u + u - ....... !33 3 !22 2 ++ x u x u Maka ⇒ Nilai surutan s = Tπ4 W(u)Q 114.6 T Q(w(u) ⇒ Jika t dinyatakan dalam unit hari (day), nilai W(u) untuk sebarang nilai u diberikan pada jadual di bawah. S = Tπ4 W(u)Q t = hari T = gpd/ft Q = gpm r = ft S = )(uW T 114.60 t = hari T = gpd/ft Q = gpm r = ft Jadual W(u) dan u u 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 X 1 .2194 .0489 .0130 .0038 .0011 .0004 .0001 .0000 .0000 X 10-1 1.8229 1.2227 .9057 .7024 .5598 .4544 .3738 .3106 .2602 X 10-2 4.0379 3.3547 2.9591 2.6813 2.4679 2.2953 2.1508 2.0269 1.9187 X 10-3 6.3315 5.6394 5.2349 4.9482 4.7261 4.5448 4.3916 4.2591 4.1423 X 10-4 8.6332 7.9401 7.5348 7.2472 7.0242 6.8420 6.6879 6.5545 6.4368 X 10-5 10.935 10.2428 9.8372 9.5494 9.3264 9.1440 8.9899 8.8564 8.7386
- 196. 196 Persamaan (1) dan(2) boleh diselesaikan secara grafik dengan membandingkan plot log u ∀ s log W(u) yang dikenali sebagai `curve type’ dengan log r2 /t ∀ s s. Kedua dua plot ini di tindihkan (super impose) dan di gerakan sehingga terjumpa satu titik bertindih. Maka nilia u, W(u), s dan r2/t bagi telaga berkenaan boleh didapati. 10.8 Prosedur menggunakan Curve Type (Theis method) 1. Plot curve type 2. Plot data yang cerapan 3. Tindihkan dan gerakkan plot cerapan ke atas type curce sambil koordinat keduanya dalam keadaan seloari, sehingga kedua-dua lengkung hampir selari. 4. Pilih satu titik pertemuan dan catatkan nilai s dan r2 /t dari lengkung cerapan dan W(u) dan u pada lengkung type curve. 5. Menggunakan nilai s dan W(u), maka Transmibiliti akuifer, T = s Q114.6 W (u) Q = gpm T = gpd/ft t = minit r = kaki Pekali Simpanan, S = /t)(r1.87 uT 2

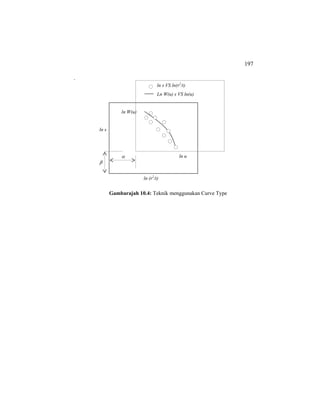

- 197. 197 ` Gambarajah 10.4: Teknikmenggunakan Curve Type ln (r2 /t) ln s β ln u ln W(u) α ln s VS ln(r2 /t) Ln W(u) s VS ln(u)

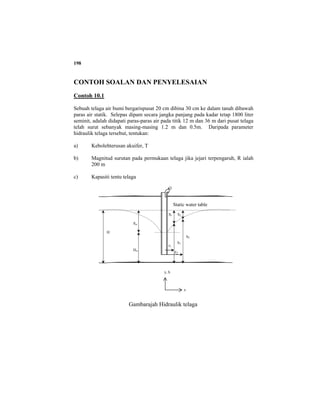

- 198. 198 CONTOH SOALAN DANPENYELESAIAN Contoh 10.1 Sebuah telaga air bumi bergarispusat 20 cm dibina 30 cm ke dalam tanah dibawah paras air statik. Selepas dipam secara jangka panjang pada kadar tetap 1800 liter seminit, adalah didapati paras-paras air pada titik 12 m dan 36 m dari pusat telaga telah surut sebanyak masing-masing 1.2 m dan 0.5m. Daripada parameter hidraulik telaga tersebut, tentukan: a) Kebolehterusan akuifer, T b) Magnitud surutan pada permukaan telaga jika jejari terpengaruh, R ialah 200 m c) Kapasiti tentu telaga S1 S2 h2 h1 r1 r2 Sw Hw H Q y, h x Gambarajah Hidraulik telaga Static water table

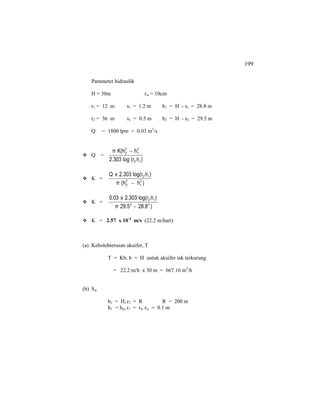

- 199. 199 Parameter hidraulik H =30m rw = 10cm r1 = 12 m s1 = 1.2 m h1 = H - s1 = 28.8 m r2 = 36 m s2 = 0.5 m h2 = H - s2 = 29.5 m Q = 1800 lpm = 0.03 m3 /s Q = )/r(rlog2.303 hK(hπ 12 2 1 2 2 − K = )h(hπ )/rlog(r2.303xQ 2 1 2 2 12 − K = )28.829.5π )/rlog(r2.303x0.03 22 12 − K = 2.57 x 10-4 m/s (22.2 m/hari) (a) Kebolehterusan akuifer, T T = Kb, b = H untuk akuifer tak terkurung = 22.2 m/h x 30 m = 667.16 m2 /h (b) Sw h2 = H, r2 = R R = 200 m h1 = hw,r1 = rw rw = 0.1 m
- 200. 200 Q = )/r(rlog2.303 h(hKπ 12 2 1 2 2 )− Q= )(R/rlog2.303 h(HKπ w 2 1 2 )− Q = )(R/rlog2.303 )h(H2HKπ w w− Sw = H –hw Sw = 2HKπ )(R/rlog2.303xQ w Sw = 30x2x10x2.57xπ (200/0.1)log2.303x0.03 4− = 4.71 m (c) Kapasiti tentu telaga = Q/sw = 0.03/4.71 = 0.0064 m3 /s/m Contoh 10.2 Hidraulik telaga : keadaan tak mantap (Kaedah Theis) Menggunakan kaedah Theis dan data-data pengepaman berikut, dapatkan nilai Kebolehterusan akuifer (T) dan Pekali Simpanan Telaga berkenaan, jika telaga tersebut mampu menghasilkan kadar aliran air bumi 150 g.p.m. (gallon per minute).

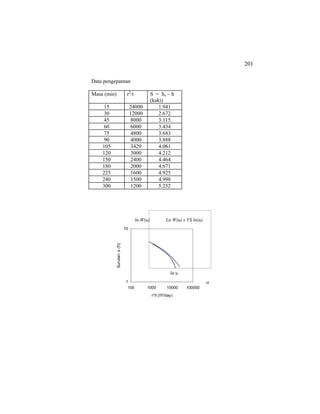

- 201. 201 Data pengepaman Masa (min)r2 /t S = ho – h (kaki) 15 24000 1.941 30 12000 2.672 45 8000 3.115 60 6000 3.434 75 4800 3.683 90 4000 3.888 105 3429 4.061 120 3000 4.212 150 2400 4.464 180 2000 4.671 225 1600 4.925 240 1500 4.998 300 1200 5.252 1 10 100 1000 10000 100000 r2 /t (ft2 /day) Surutan,s(ft) ln u ln W(u) α Ln W(u) s VS ln(u)

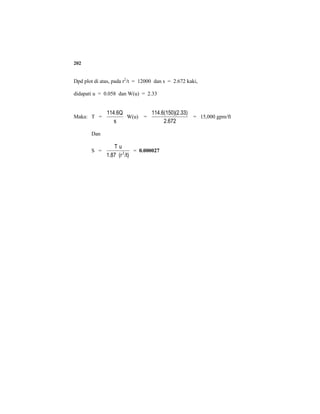

- 202. 202 Dpd plot diatas, pada r2 /t = 12000 dan s = 2.672 kaki, didapati u = 0.058 dan W(u) = 2.33 Maka: T = s 114.6Q W(u) = 2.672 (2.33)114.6(150) = 15,000 gpm/ft Dan S = /t)(r1.87 uT 2 = 0.000027

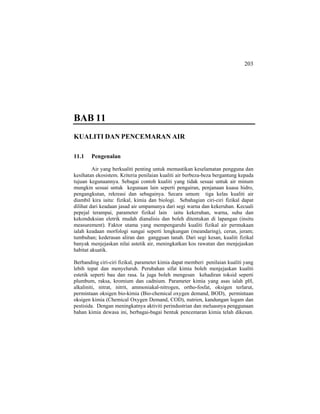

- 203. 203 BAB 11 KUALITI DANPENCEMARAN AIR 11.1 Pengenalan Air yang berkualiti penting untuk memastikan keselamatan pengguna dan kesihatan ekosistem. Kriteria penilaian kualiti air berbeza-beza bergantung kepada tujuan kegunaannya. Sebagai contoh kualiti yang tidak sesuai untuk air minum mungkin sesuai untuk kegunaan lain seperti pengairan, penjanaan kuasa hidro, pengangkutan, rekreasi dan sebagainya. Secara umum tiga kelas kualiti air diambil kira iaitu: fizikal, kimia dan biologi. Sebahagian ciri-ciri fizikal dapat dilihat dari keadaan jasad air umpamanya dari segi warna dan kekeruhan. Kecuali pepejal terampai, parameter fizikal lain iaitu kekeruhan, warna, suhu dan kekonduksian eletrik mudah dianalisis dan boleh ditentukan di lapangan (insitu measurement). Faktor utama yang mempengaruhi kualiti fizikal air permukaan ialah keadaan morfologi sungai seperti lengkungan (meandaring), cerun, jeram; tumbuhan; kederasan aliran dan gangguan tanah. Dari segi kesan, kualiti fizikal banyak menjejaskan nilai astetik air, meningkatkan kos rawatan dan menjejaskan habitat akuatik. Berbanding ciri-ciri fizikal, parameter kimia dapat memberi penilaian kualiti yang lebih tepat dan menyeluruh. Perubahan sifat kimia boleh menjejaskan kualiti estetik seperti bau dan rasa. Ia juga boleh mengesan kehadiran toksid seperti plumbum, raksa, kromium dan cadnium. Parameter kimia yang asas ialah pH, alkaliniti, nitrat, nitrit, ammoniakal-nitrogen, ortho-fosfat, oksigen terlarut, permintaan oksigen bio-kimia (Bio-chemical oxygen demand, BOD), permintaan oksigen kimia (Chemical Oxygen Demand, COD), nutrien, kandungan logam dan pestisida. Dengan meningkatnya aktiviti perindustrian dan meluasnya penggunaan bahan kimia dewasa ini, berbagai-bagai bentuk pencemaran kimia telah dikesan.

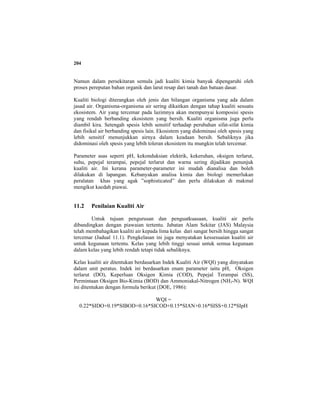

- 204. 204 Namun dalam persekitaransemula jadi kualiti kimia banyak dipengaruhi oleh proses pereputan bahan organik dan larut resap dari tanah dan batuan dasar. Kualiti biologi diterangkan oleh jenis dan bilangan organisma yang ada dalam jasad air. Organisma-organisma air sering dikaitkan dengan tahap kualiti sesuatu ekosistem. Air yang tercemar pada lazimnya akan mempunyai komposisi spesis yang rendah berbanding ekosistem yang bersih. Kualiti organisma juga perlu diambil kira. Setengah spesis lebih sensitif terhadap perubahan sifat-sifat kimia dan fisikal air berbanding spesis lain. Ekosistem yang didominasi oleh spesis yang lebih sensitif menunjukkan airnya dalam keadaan bersih. Sebaliknya jika didominasi oleh spesis yang lebih toleran ekosistem itu mungkin telah tercemar. Parameter asas seperti pH, kekonduksian elektrik, kekeruhan, oksigen terlarut, suhu, pepejal terampai, pepejal terlarut dan warna sering dijadikan penunjuk kualiti air. Ini kerana parameter-parameter ini mudah dianalisa dan boleh dilakukan di lapangan. Kebanyakan analisa kimia dan biologi memerlukan peralatan khas yang agak ”sophisticated” dan perlu dilakukan di makmal mengikut kaedah piawai. 11.2 Penilaian Kualiti Air Untuk tujuan pengurusan dan penguatkuasaan, kualiti air perlu dibandingkan dengan piawaian tertentu. Jabatan Alam Sekitar (JAS) Malaysia telah membahagikan kualiti air kepada lima kelas dari sangat bersih hingga sangat tercemar (Jadual 11.1). Pengkelasan ini juga menyatakan kessesuaian kualiti air untuk kegunaan tertentu. Kelas yang lebih tinggi sesuai untuk semua kegunaan dalam kelas yang lebih rendah tetapi tidak sebaliknya. Kelas kualiti air ditentukan berdasarkan Indek Kualiti Air (WQI) yang dinyatakan dalam unit peratus. Indek ini berdasarkan enam parameter iaitu pH, Oksigen terlarut (DO), Keperluan Oksigen Kimia (COD), Pepejal Terampai (SS), Permintaan Oksigen Bio-Kimia (BOD) dan Ammoniakal-Nitrogen (NH3-N). WQI ini ditentukan dengan formula berikut (DOE, 1986): WQI = 0.22*SIDO+0.19*SIBOD+0.16*SICOD+0.15*SIAN+0.16*SISS+0.12*SIpH

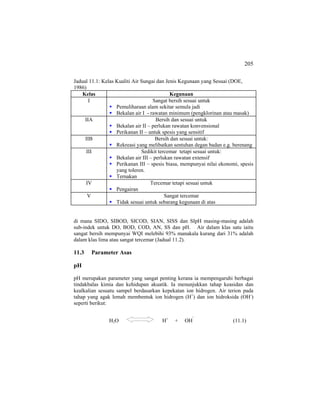

- 205. 205 Jadual 11.1: KelasKualiti Air Sungai dan Jenis Kegunaan yang Sesuai (DOE, 1986) Kelas Kegunaan I Sangat bersih sesuai untuk Pemuliharaan alam sekitar semula jadi Bekalan air I - rawatan minimum (pengklorinan atau masak) IIA Bersih dan sesuai untuk Bekalan air II – perlukan rawatan konvensional Perikanan II – untuk spesis yang sensitif IIB Bersih dan sesuai untuk: Rekreasi yang melibatkan sentuhan degan badan e.g. berenang III Sedikit tercemar tetapi sesuai untuk: Bekalan air III – perlukan rawatan extensif Perikanan III – spesis biasa, mempunyai nilai ekonomi, spesis yang toleren. Ternakan IV Tercemar tetapi sesuai untuk Pengairan V Sangat tercemar Tidak sesuai untuk sebarang kegunaan di atas di mana SIDO, SIBOD, SICOD, SIAN, SISS dan SIpH masing-masing adalah sub-indek untuk DO, BOD, COD, AN, SS dan pH. Air dalam klas satu iaitu sangat bersih mempunyai WQI melebihi 93% manakala kurang dari 31% adalah dalam klas lima atau sangat tercemar (Jadual 11.2). 11.3 Parameter Asas pH pH merupakan parameter yang sangat penting kerana ia mempengaruhi berbagai tindakbalas kimia dan kehidupan akuatik. Ia menunjukkan tahap keasidan dan kealkalian sesuatu sampel berdasarkan kepekatan ion hidrogen. Air terion pada tahap yang agak lemah membentuk ion hidrogen (H+ ) dan ion hidroksida (OH- ) seperti berikut: H2O H+ + OH - (11.1)
- 206. 206 Jadual 11.2: IndekKualiti Air (WQI) untuk Air Sungai Kandungan ion H+ meningkat - Keasidan bertambah Kandungan ion OH - meningkat - Kealkalian bertambah pH diukur dari nilai log kepekatan ion hidrogen dengan skala antara 1 hingga 14 seperti berikut: pH = - log 10 [H+ ] = log 10 1 / [H+ ] 0 7 14 Asid Neutral Alkali Parameter Un it Klas I II III IV V Ammoniakal Nitrogen mg /l < 0.1 0.1 - 0.3 0.3 - 0.9 0.9 - 2.7 > 2.7 Permintaan oksigen bio- kimia mg /l < 1 1 - 3 3 - 6 6 - 12 > 12 Permintaan oksigen kimia mg /l < 10 10 - 25 25 - 50 50 - 100 > 100 Oksigen terlarut mg /l > 7 5 - 7 3 - 5 1 - 3 < 1 pH mg /l > 7.0 6.0 - 7.0 5.0 - 6.0 < 5.0 > 5.0 Jumlah pepejal terampai mg /l < 25 25 - 50 50 - 150 150 - 300 > 300 Indeks Kualiti Air (%) > 92. 7 76.5 - 92.7 51.9 - 76.5 31.0 - 51.9 < 31.0

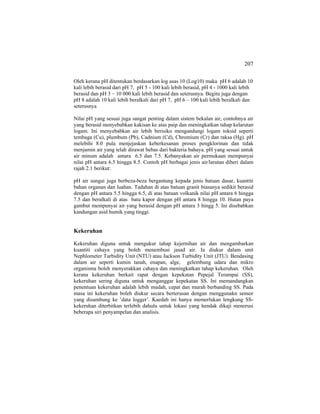

- 207. 207 Oleh kerana pHditentukan berdasarkan log asas 10 (Log10) maka pH 6 adalah 10 kali lebih berasid dari pH 7, pH 5 - 100 kali lebih berasid, pH 4 - 1000 kali lebih berasid dan pH 3 – 10 000 kali lebih berasid dan seterusnya. Begitu juga dengan pH 8 adalah 10 kali lebih beralkali dari pH 7, pH 6 – 100 kali lebih beralkali dan seterusnya Nilai pH yang sesuai juga sangat penting dalam sistem bekalan air, contohnya air yang berasid menyebabkan kakisan ke atas paip dan meningkatkan tahap kelarutan logam. Ini menyebabkan air lebih berisiko mengandungi logam toksid seperti tembaga (Cu), plumbum (Pb), Cadnium (Cd), Chromium (Cr) dan raksa (Hg). pH melebihi 8.0 pula menjejaskan keberkesanan proses pengklorinan dan tidak menjamin air yang telah dirawat bebas dari bakteria bahaya. pH yang sesuai untuk air minum adalah antara 6.5 dan 7.5. Kebanyakan air permukaan mempunyai nilai pH antara 6.5 hingga 8.5. Contoh pH berbagai jenis air/larutan diberi dalam rajah 2.1 berikut: pH air sungai juga berbeza-beza bergantung kepada jenis batuan dasar, kuantiti bahan organan dan luahan. Tadahan di atas batuan granit biasanya sedikit berasid dengan pH antara 5.5 hingga 6.5, di atas batuan volkanik nilai pH antara 6 hingga 7.5 dan beralkali di atas batu kapor dengan pH antara 8 hingga 10. Hutan paya gambut mempunyai air yang berasid dengan pH antara 3 hingg 5. Ini disebabkan kandungan asid humik yang tinggi. Kekeruhan Kekeruhan diguna untuk mengukur tahap kejernihan air dan mengambarkan kuantiti cahaya yang boleh menembusi jasad air. Ia diukur dalam unit Nephlometer Turbidity Unit (NTU) atau Jackson Turbidity Unit (JTU). Bendasing dalam air seperti kumin tanah, enapan, alge, gelembung udara dan mikro organisma boleh menyerakkan cahaya dan meningkatkan tahap kekeruhan. Oleh kerana kekeruhan berkait rapat dengan kepekatan Pepejal Terampai (SS), kekeruhan sering diguna untuk menganggar kepekatan SS. Ini memandangkan penentuan kekeruhan adalah lebih mudah, cepat dan murah berbanding SS. Pada masa ini kekeruhan boleh diukur secara berterusan dengan menggunakn sensor yang disambung ke ’data logger’. Kaedah ini hanya memerlukan lengkung SS- kekeruhan diterbitkan terlebih dahulu untuk lokasi yang hendak dikaji menerusi beberapa siri penyampelan dan analisis.
- 208. 208 Ammonia Detergents Susu magnesia Baking soda Darahmanusia Air liur Jus tomato Jus limau Asid dlm perut Jus lime ALKALI AIR LAUT NEUTRAL AIR HUJAN ASID Kebanyakan sepesis ikan mati Kebanyakan macroinvertebrata mati Rajah 10.1 : Nilai pH untuk berbagai jenis cecair Tahap kekeruhan yang tinggi boleh mengurangkan keberkesanan pembasmian kuman dan merangsang pertumbuhan bakteria. Oleh itu, dalam proses rawatan air, kekeruhan perlulah rendah (<1 NTU) untuk memastikan pembasmian kuman berkesan. Air yang keruh juga menghalang pancaran suria dari memasuki jasad air menyebabkan aktiviti fotosintesis tumbuhan aquatik terjejas. Kumin-kumin dalam air juga boleh menyerap tenaga haba menyebabkan peningkatan suhu air dan pengurangan oksigen terlarut. Tahap kekeruhan melebihi 40 NTU dalam tempoh pH level 14 13 12 11 10 9 8 7 6 5 4 3 2 1

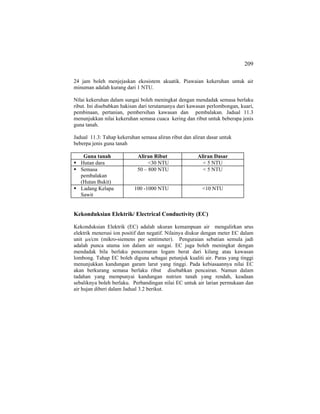

- 209. 209 24 jam bolehmenjejaskan ekosistem akuatik. Piawaian kekeruhan untuk air minuman adalah kurang dari 1 NTU. Nilai kekeruhan dalam sungai boleh meningkat dengan mendadak semasa berlaku ribut. Ini disebabkan hakisan dari terutamanya dari kawasan perlombongan, kuari, pembinaan, pertanian, pembersihan kawasan dan pembalakan. Jadual 11.3 menunjukkan nilai kekeruhan semasa cuaca kering dan ribut untuk beberapa jenis guna tanah. Jadual 11.3: Tahap kekeruhan semasa aliran ribut dan aliran dasar untuk beberpa jenis guna tanah Guna tanah Aliran Ribut Aliran Dasar Hutan dara <30 NTU < 5 NTU Semasa pembalakan (Hutan Bukit) 50 – 800 NTU < 5 NTU Ladang Kelapa Sawit 100 -1000 NTU <10 NTU Kekonduksian Elektrik/ Electrical Conductivity (EC) Kekonduksian Elektrik (EC) adalah ukuran kemampuan air mengalirkan arus elektrik menerusi ion positif dan negatif. Nilainya diukur dengan meter EC dalam unit µs/cm (mikro-siemens per sentimeter). Penguraian sebatian semula jadi adalah punca utama ion dalam air sungai. EC juga boleh meningkat dengan mendadak bila berlaku pencemaran logam berat dari kilang atau kawasan lombong. Tahap EC boleh diguna sebagai petunjuk kualiti air. Paras yang tinggi menunjukkan kandungan garam larut yang tinggi. Pada kebiasaannya nilai EC akan berkurang semasa berlaku ribut disebabkan pencairan. Namun dalam tadahan yang mempunyai kandungan nutrien tanah yang rendah, keadaan sebaliknya boleh berlaku. Perbandingan nilai EC untuk air larian permukaan dan air hujan diberi dalam Jadual 3.2 berikut.

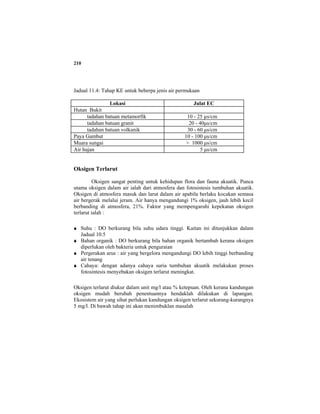

- 210. 210 Jadual 11.4: TahapKE untuk beberpa jenis air permukaan Lokasi Julat EC Hutan Bukit tadahan batuan metamorfik 10 - 25 µs/cm tadahan batuan granit 20 - 40µs/cm tadahan batuan volkanik 30 - 60 µs/cm Paya Gambut 10 - 100 µs/cm Muara sungai > 1000 µs/cm Air hujan 5 µs/cm Oksigen Terlarut Oksigen sangat penting untuk kehidupan flora dan fauna akuatik. Punca utama oksigen dalam air ialah dari atmosfera dan fotosistesis tumbuhan akuatik. Oksigen di atmosfera masuk dan larut dalam air apabila berlaku kocakan semasa air bergerak melalui jeram. Air hanya mengandungi 1% oksigen, jauh lebih kecil berbanding di atmosfera, 21%. Faktor yang mempengaruhi kepekatan oksigen terlarut ialah : Suhu : DO berkurang bila suhu udara tinggi. Kaitan ini ditunjukkan dalam Jadual 10.5 Bahan organik : DO berkurang bila bahan organik bertambah kerana oksigen diperlukan oleh bakteria untuk penguraian Pergerakan arus : air yang bergelora mengandungi DO lebih tinggi berbanding air tenang Cahaya: dengan adanya cahaya suria tumbuhan akuatik melakukan proses fotosintesis menyebakan oksigen terlarut meningkat. Oksigen terlarut diukur dalam unit mg/l atau % ketepuan. Oleh kerana kandungan oksigen mudah berubah penentuannya hendaklah dilakukan di lapangan. Ekosistem air yang sihat perlukan kandungan oksigen terlarut sekurang-kurangnya 5 mg/l. Di bawah tahap ini akan menimbuklan masalah
- 211. 211 ke atas banyakorganisma akuatik. Walaubagaimanapun air hutan paya gambut mempunyai kepekatan oksigen terlarut yang sangat rendah, selalunya kurang dari 2 mg/l. Tahap oksigen yang rendah juga menunjukkan pemintaan oksigen yang tinggi oleh sistem terutamanya bila terdapat banyak bahan organan. Dalam ekosistem sedemikian hanya hidupan yang mempunyai darjah tolerensi yang tinggi sahaja boleh hidup. Kuantiti oksigen yang diperlukan untuk menguraikan bahan organan dipanggil keperluan oksigen bio-kimia atau bio-chemial oxygen demand (BOD). Kepekatan oksigen terlarut dalam ekosistem yang bersih dan tercemar diberi dalam Jadual 11.6. Jadual 11.5: Kesan suhu ke atas oksigen terlarut Suhu °C 0 10 20 30 DO (mg/l) 14.6 11.3 9.1 7.6 Kocakan meningkatkan tahap kelarutan oksigen Air – 1% oksigen Udara – 21% oksigen Angin
- 212. 212 Jadual 11.6 :Kepekatan oksigen terlarut dalam sungai Kualiti Air Kepekatan oksigen Air sungai (bersih) 7.0 – 8.0 mg/l Air Paya Gambut 0.1 – 2.0 mg/l Air Tercemar 0.0 – 0.5 mg/l Cara paling mudah untuk mengukur oksigen terlarut adalah dengan menggunakan meter oksigen. Ketika ini kebanyakan meter oksigen dilengkapi dengan sensor penyelarasan suhu (temperature compensation sensor) yang secara automatik membetulkan kesan variasi suhu ke atas oksigen. Pepejal Terampai (Suspended Solids, SS) Dengan keamatan hujan yang lebat, pepejal terampai (SS) merupakan salah satu bentuk pencemaran yang utama di kawasan tropika. Punca pepejal terampai sering dikaitkan dengan aktiviti penerokaan tanah, perlombongan, pembalakan dan pertanian. Bahan terampai ini terdiri daripada zarah-zarah organik dan bukan organik yang sukar untuk mengenap disebabkan saiznya yang halus dan aliran sungai yang berterusan. Kepekatan pepejal terampai yang tinggi boleh menghalang cahaya matahari daripada menembusi jasad air seterusnya menjejaskan kehidupan akuatik. Penentuan SS melibatkan penapisan zarah-zarah diskret menerusi kertas gentian kaca (Whatman GF/C) dengan saiz liang 0.45 µm. Kepekatan SS sangat bergantung kepada kejadian hujan dan pembentukkan aliran permukaan. Ini menyebabkan paras SS selalunya rendah semasa cuaca kering tetapi naik mendadak bila berlaku ribut. Pepejal Terlarut (Dissolved Solids , DS) Air adalah bahan pelarut yang sangat baik dan boleh melarutkan berbagai jenis garam, logam, mineral dan gas. Jumlah pepejal terlarut (DS) mengandungi garam inorganik (terutamanya kalsium, magnesium, kalium, naterium, bikarbonat, klorida dan sulfat) dan sedikit bahan organik. Secara asasnya jumlah DS merangkumi semua anion dan kation dalam air. Kepekatan DS yang tinggi tidak memberi kesan langsung ke atas kesihatan tetapi boleh menurunkan nilai

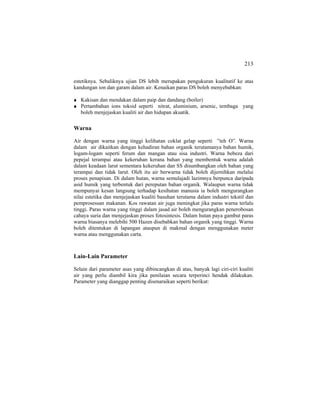

- 213. 213 estetiknya. Sebaliknya ujianDS lebih merupakan pengukuran kualitatif ke atas kandungan ion dan garam dalam air. Kenaikan paras DS boleh menyebabkan: Kakisan dan mendakan dalam paip dan dandang (boiler) Pertambahan ions toksid seperti nitrat, aluminium, arsenic, tembaga yang boleh menjejaskan kualiti air dan hidupan akuatik. Warna Air dengan warna yang tinggi kelihatan coklat gelap seperti ”teh O”. Warna dalam air dikaitkan dengan kehadiran bahan organik terutamanya bahan humik, logam-logam seperti ferum dan mangan atau sisa industri. Warna bebeza dari pepejal terampai atau kekeruhan kerana bahan yang membentuk warna adalah dalam keadaan larut sementara kekeruhan dan SS disumbangkan oleh bahan yang terampai dan tidak larut. Oleh itu air berwarna tidak boleh dijernihkan melalui proses penapisan. Di dalam hutan, warna semulajadi lazimnya berpunca daripada asid humik yang terbentuk dari pereputan bahan organik. Walaupun warna tidak mempunyai kesan langsung terhadap kesihatan manusia ia boleh mengurangkan nilai estetika dan menjejaskan kualiti basuhan terutama dalam industri tekstil dan pemprosessan makanan. Kos rawatan air juga meningkat jika paras warna terlalu tinggi. Paras warna yang tinggi dalam jasad air boleh mengurangkan penerobosan cahaya suria dan menjejaskan proses fotosintesis. Dalam hutan paya gambut paras warna biasanya melebihi 500 Hazen disebabkan bahan organik yang tinggi. Warna boleh ditentukan di lapangan ataupun di makmal dengan menggunakan meter warna atau menggunakan carta. Lain-Lain Parameter Selain dari parameter asas yang dibincangkan di atas, banyak lagi ciri-ciri kualiti air yang perlu diambil kira jika penilaian secara terperinci hendak dilakukan. Parameter yang dianggap penting disenaraikan seperti berikut:

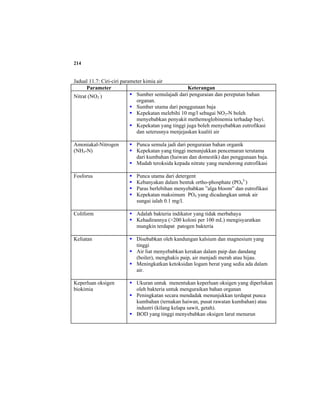

- 214. 214 Jadual 11.7: Ciri-ciriparameter kimia air Parameter Keterangan Nitrat (NO3 - ) Sumber semulajadi dari penguraian dan pereputan bahan organan. Sumber utama dari penggunaan baja Kepekatan melebihi 10 mg/l sebagai NO3-N boleh menyebabkan penyakit methemoglobinemia terhadap bayi. Kepekatan yang tinggi juga boleh menyebabkan eutrofikasi dan seterusnya menjejaskan kualiti air Amoniakal-Nitrogen (NH3-N) Punca semula jadi dari penguraian bahan organik Kepekatan yang tinggi menunjukkan pencemaran terutama dari kumbahan (haiwan dan domestik) dan penggunaan baja. Mudah teroksida kepada nitrate yang mendorong eutrofikasi Fosforus Punca utama dari detergent Kebanyakan dalam bentuk ortho-phosphate (PO4 3- ) Paras berlebihan menyebabkan ”alga bloom” dan eutrofikasi Kepekatan maksimum PO4 yang dicadangkan untuk air sungai ialah 0.1 mg/l. Coliform Adalah bakteria indikator yang tidak merbahaya Kehadirannya (>200 koloni per 100 mL) mengisyaratkan mungkin terdapat patogen bakteria Keliatan Disebabkan oleh kandungan kalsium dan magnesium yang tinggi Air liat menyebabkan kerakan dalam paip dan dandang (boiler), menghakis paip, air menjadi merah atau hijau. Meningkatkan ketoksidan logam berat yang sedia ada dalam air. Keperluan oksigen biokimia Ukuran untuk menentukan keperluan oksigen yang diperlukan oleh bakteria untuk menguraikan bahan organan Peningkatan secara mendadak menunjukkan terdapat punca kumbahan (ternakan haiwan, pusat rawatan kumbahan) atau industri (kilang kelapa sawit, getah). BOD yang tinggi menyebabkan oksigen larut menurun

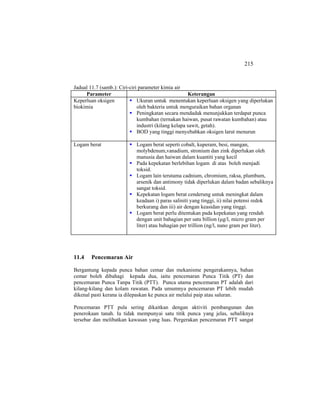

- 215. 215 Jadual 11.7 (samb.):Ciri-ciri parameter kimia air Parameter Keterangan Keperluan oksigen biokimia Ukuran untuk menentukan keperluan oksigen yang diperlukan oleh bakteria untuk menguraikan bahan organan Peningkatan secara mendadak menunjukkan terdapat punca kumbahan (ternakan haiwan, pusat rawatan kumbahan) atau industri (kilang kelapa sawit, getah). BOD yang tinggi menyebabkan oksigen larut menurun Logam berat Logam berat seperti cobalt, kuperam, besi, mangan, molybdenum,vanadium, stronium dan zink diperlukan oleh manusia dan haiwan dalam kuantiti yang kecil Pada kepekatan berlebihan logam di atas boleh menjadi toksid. Logam lain terutama cadnium, chromium, raksa, plumbum, arsenik dan antimony tidak diperlukan dalam badan sebaliknya sangat toksid. Kepekatan logam berat cenderung untuk meningkat dalam keadaan i) paras saliniti yang tinggi, ii) nilai potensi redok berkurang dan iii) air dengan keasidan yang tinggi. Logam berat perlu ditentukan pada kepekatan yang rendah dengan unit bahagian per satu billion (µg/l, micro gram per liter) atau bahagian per trillion (ng/l, nano gram per liter). 11.4 Pencemaran Air Bergantung kepada punca bahan cemar dan mekanisme pengerakannya, bahan cemar boleh dibahagi kepada dua, iaitu pencemaran Punca Titik (PT) dan pencemaran Punca Tanpa Titik (PTT). Punca utama pencemaran PT adalah dari kilang-kilang dan kolam rawatan. Pada umumnya pencemaran PT lebih mudah dikenal pasti kerana ia dilepaskan ke punca air melalui paip atau saluran. Pencemaran PTT pula sering dikaitkan dengan aktiviti pembangunan dan penerokaan tanah. Ia tidak mempunyai satu titik punca yang jelas, sebaliknya tersebar dan melibatkan kawasan yang luas. Pergerakan pencemaran PTT sangat
- 216. 216 dipengaruhi oleh kejadianribut di mana kehadirannya dalam sungai boleh meningkat dengan mendadak. Antara bahan cemar yang lazimnya dikategorikan dalam PTT ialah enapan, baja, racun rumpai, racun serangga, dan ”leachate” dari tapak pelupusan sampah. Oleh kerana perlepasan bahan cemar PT hanya melibatkan satu outlet, pencemaran jenis ini pada amnya lebih mudah dikawal. Bahan cemar PT boleh dikumpul dan dirawat sebelum dilepaskan ke punca air. Hari ini teknologi rawatan pelbagai jenis bahan cemar industri telah pun dimajukan. Dari segi undang-undang dan penguatkuasaan juga, pengurusan pencemaran PT jauh lebih kehadapan berbanding pencemaran PTT. Di Malaysia pencemaran PT dikawal melalui peruntukan-peruntukan yang terkandung dalam Akta Kualiti Alam Sekeliling 1974. Jika dibandingkan dengan pencemaran PT, pencemaran PTT lebih sukar dikawal kerana pergerakannya melibatkan kawasan yang luas dan mudah meresap ke dalam tanah. Berdasarkan pengalaman dari USA dan negara-negara di Eropah, pencemar PTT masih menjadi penyumbang utama pencemaran sungai meskipun setelah hampir semua punca PT dapat dirawat dan dikawal. Pendekatan mengawal pencemar PTT ialah dengan melaksanakan amalan pengurusan terbaik (best management pratices). Ini melibatkan perancangan yang rapi sebelum sesuatu projek pembangunan dimulakan. Di antara amalan pengurusan terbaik ialah: • Mengurangkan gangguan permukaan tanah ke tahap minimum terutama dalm projek pembinaan, pertanian dan pembalakan • Menanam rumput tutup bumi sebaik saja kerja tanah selesai • Memasang perangkap enapan dan kolam tahanan • Malakukan pemmbukaan atau penerokaan tanah secara berperingkat- peringkat. • Mengekalkan zon penampan di sepanjang tebing sungai dan anak sungai 11.5 Beban Bahan Cemar Kepekatan sesuatu juzuk/constituent atau pencemar merupakan cara pengukuran yang paling kerap digunakan untuk menilai kualiti air. Kepekatan ditakrifkan sebagai jisim sesuatu juzuk dibahagi dengan satu unit isipadu air dan boleh dirumuskan sebagai
- 217. 217 airisipadu juzuksesuatujisimataukuantiti V M C == (11.1) Unityang biasa digunakan untuk menyatakan kepekatan ialah mg/L. Penilaian menggunakan kepekatan bahan cemar semata-mata tidak mencukupi untuk menilai kesan pencemaran ke atas ekosistem sungai. Kepekatan bahan cemar sangat bergantung kepada luahan sungai yang kebanyakannya akan dicairkan apabila luahan meningkat semasa berlakunya ribut. Oleh itu beban bahan cemar semasa aliran ribut mungkin lebih besar meskipun dengan kepekatan yang lebih rendah. Ini disebabkan pengaliran masuk pencemaran PTT yang dijana oleh air larian permukaan. Selain kepekatan, tahap pencemaran boleh dinilai dalam bentuk beban sesuatu bahan cemar iaitu hasil darab kepekatan dan isipadu air, C*V. memandangkan luahan, Q adalah isipadu air untuk suatu sela masa, jumlah beban pencemar, L untuk suatu sela waktu atau tempoh boleh dinyatakan sebagai QCL *= (11.2) di mana Q adalah jumlah luahan untuk suatu sela masa. Untuk hidrograf ribut yang sama, beban bahan cemar untuk parameter dengan kepekatan yang hampir malar mempunyai nilai beban puncak yang lebih rendah berbanding bahan cemar yang kepekatanya meningkat seiring dengan nilai luahan (Rajah 11.2).

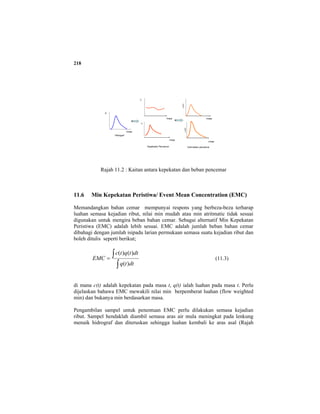

- 218. 218 masa Q Hidrograf masa C Kepekatan Pencemar masa C Graf bebanpencemar masa L=Q*C masa L=Q*C Rajah 11.2 : Kaitan antara kepekatan dan beban pencemar 11.6 Min Kepekatan Peristiwa/ Event Mean Concentration (EMC) Memandangkan bahan cemar mempunyai respons yang berbeza-beza terharap luahan semasa kejadian ribut, nilai min mudah atau min atritmatic tidak sesuai digunakan untuk mengira beban bahan cemar. Sebagai alternatif Min Kepekatan Peristiwa (EMC) adalah lebih sesuai. EMC adalah jumlah beban bahan cemar dibahagi dengan jumlah isipadu larian permukaan semasa suatu kejadian ribut dan boleh ditulis seperti berikut; ∫ ∫= dttq dttqtc EMC )( )()( (11.3) di mana c(t) adalah kepekatan pada masa t, q(t) ialah luahan pada masa t. Perlu dijelaskan bahawa EMC mewakili nilai min berpemberat luahan (flow weighted min) dan bukanya min berdasarkan masa. Pengambilan sampel untuk penentuan EMC perlu dilakukan semasa kejadian ribut. Sampel hendaklah diambil semasa aras air mula meningkat pada lenkung menaik hidrograf dan diteruskan sehingga luahan kembali ke aras asal (Rajah

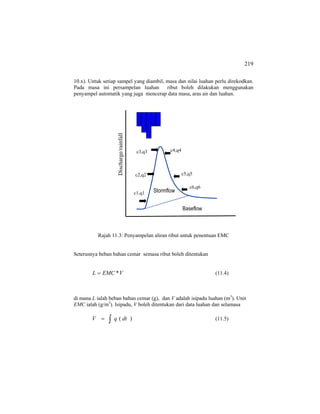

- 219. 219 10.x). Untuk setiapsampel yang diambil, masa dan nilai luahan perlu direkodkan. Pada masa ini persampelan luahan ribut boleh dilakukan menggunakan penyampel automatik yang juga mencerap data masa, aras air dan luahan. Rajah 11.3: Penyampelan aliran ribut untuk penentuan EMC Seterusnya beban bahan cemar semasa ribut boleh ditentukan VEMCL *= (11.4) di mana L ialah beban bahan cemar (g), dan V adalah isipadu luahan (m3 ). Unit EMC ialah (g/m3 ). Isipadu, V boleh ditentukan dari data luahan dan selamasa ∫= )( dtqV (11.5) Stormflow Baseflow c1,q1 c3,q3 c2,q2 c4,q4 c5,q5 c6,q6 Discharge/rainfall
- 220. 220 11.7 Beban BahanCemar Rekabentuk Tujuan utama mendapatkan beban bahan cemar rekabentuk adalah untuk meramal beban maksimum yang mengalir masuk ke dalam sungai atau jasad air semasa berlakunya ribut. Ramalan biasanya dilakukan menggunakan konsep min kala kembali atau ’Average Recurrence Interval’ (ARI). Rekabentuk beban bahan cemar ditentukan berdasarkan hujan yang lebih kerap berlaku iaitu dengan nilai ARI 1, 3, 6 dan 12 bulan. Isipadu luahan boleh dianggarkan dari kaedah rasional atau pemodelan hidrograf. Dalam bab ini hanya kaedah rasional akan dibincangkan. Beban bahan cemar , L boleh dianggarkan menggunakan persamaan 11.6. EMCAQL **= (11.6) di mana Q adalah air larian permukaan dalam unit (m), A adalah luas tadahan (m2 ) dan EMC dalam unit (g/m3 ). Nilai Q adalah Q = P*C (11.7) Di mana P adalah hujan rekabentuk (mm) dan C adalah pekali air larian permukaan (Jadual 11.8). Keamatan hujan boleh ditentukan menggunakan lengkung Keamatan-Tempoh-Frekuensi atau ’Intensity-Duration-Frequency” (IDF). Untuk applikasi di Malaysia lengkung IDF telah ditukarkan dalam bentuk persamaan polinomial (DID, 2000) [ ] [ ]32 )ln()ln()ln()ln( tdtctbaIt R +++= (11.8) di mana R It adalah purata keamatan hujan (mm/jam) bagi ARI, R dan masa, t; R adalah kala kembali; t adalah masa (minit); a,b,c, dan d adalah set pekali untuk ARI yang berlainan. Perlu diingat bahawa pekali a, b, c dan d hanya boleh diguna pakai untuk 30≤ t ≥1000 minit. Nilai t adalah sama dengan masa tumpuan tadahan, tc.

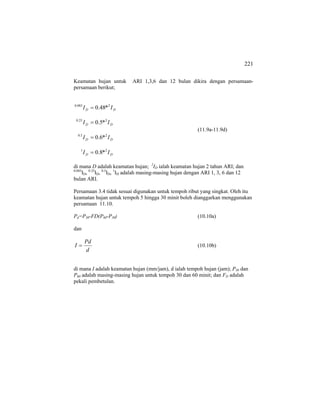

- 221. 221 Keamatan hujan untukARI 1,3,6 dan 12 bulan dikira dengan persamaan- persamaan berikut; DD DD DD DD II II II II 21 25.0 225.0 2083.0 *8.0 *6.0 *5.0 *48.0 = = = = (11.9a-11.9d) di mana D adalah keamatan hujan; 2 ID ialah keamatan hujan 2 tahun ARI; dan 0.083 ID, 0.25 ID, 0.5 ID, 1 ID adalah masing-masing hujan dengan ARI 1, 3, 6 dan 12 bulan ARI. Persamaan 3.4 tidak sesuai digunakan untuk tempoh ribut yang singkat. Oleh itu keamatan hujan untuk tempoh 5 hingga 30 minit boleh dianggarkan menggunakan persamaan 11.10. Pd=P30-FD(P60-P30) (10.10a) dan d Pd I = (10.10b) di mana I adalah keamatan hujan (mm/jam), d ialah tempoh hujan (jam); P30 dan P60 adalah masing-masing hujan untuk tempoh 30 dan 60 minit; dan FD adalah pekali pembetulan.

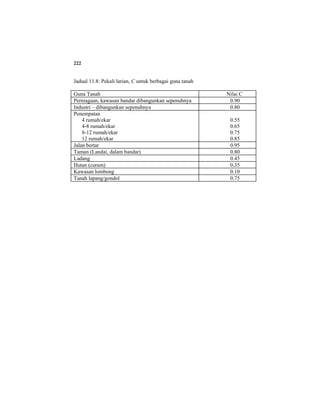

- 222. 222 Jadual 11.8: Pekalilarian, C untuk berbagai guna tanah Guna Tanah Nilai C Perniagaan, kawasan bandar dibangunkan sepenuhnya 0.90 Industri – dibangunkan sepenuhnya 0.80 Penempatan 4 rumah/ekar 4-8 rumah/ekar 8-12 rumah/ekar 12 rumah/ekar 0.55 0.65 0.75 0.85 Jalan bertar 0.95 Taman (Landai, dalam bandar) 0.80 Ladang 0.45 Hutan (curam) 0.35 Kawasan lombong 0.10 Tanah lapang/gondol 0.75

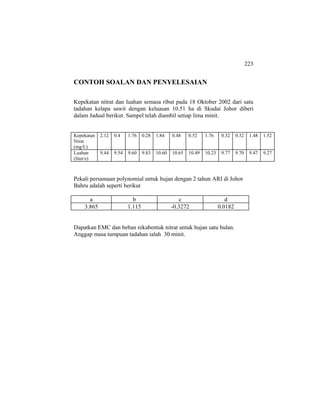

- 223. 223 CONTOH SOALAN DANPENYELESAIAN Kepekatan nitrat dan luahan semasa ribut pada 18 Oktober 2002 dari satu tadahan kelapa sawit dengan keluasan 10.51 ha di Skudai Johor diberi dalam Jadual berikut. Sampel telah diambil setiap lima minit. Kepekatan Nirat (mg/L) 2.12 0.4 1.76 0.28 1.84 0.48 0.52 1.76 0.32 0.32 1.48 1.52 Luahan (liter/s) 9.44 9.54 9.60 9.83 10.60 10.65 10.49 10.23 9.77 9.70 9.47 9.27 Pekali persamaan polynomial untuk hujan dengan 2 tahun ARI di Johor Bahru adalah seperti berikut a b c d 3.865 1.115 -0.3272 0.0182 Dapatkan EMC dan beban rekabentuk nitrat untuk hujan satu bulan. Anggap masa tumpuan tadahan ialah 30 minit.

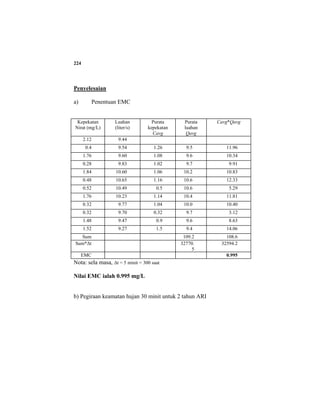

- 224. 224 Penyelesaian a) Penentuan EMC Kepekatan Nirat(mg/L) Luahan (liter/s) Purata kepekatan Cavg Purata luahan Qavg Cavg*Qavg 2.12 9.44 0.4 9.54 1.26 9.5 11.96 1.76 9.60 1.08 9.6 10.34 0.28 9.83 1.02 9.7 9.91 1.84 10.60 1.06 10.2 10.83 0.48 10.65 1.16 10.6 12.33 0.52 10.49 0.5 10.6 5.29 1.76 10.23 1.14 10.4 11.81 0.32 9.77 1.04 10.0 10.40 0.32 9.70 0.32 9.7 3.12 1.48 9.47 0.9 9.6 8.63 1.52 9.27 1.5 9.4 14.06 Sum 109.2 108.6 Sum*∆t 32770. 5 32594.2 EMC 0.995 Nota: sela masa, ∆t = 5 minit = 300 saat Nilai EMC ialah 0.995 mg/L b) Pegiraan keamatan hujan 30 minit untuk 2 tahun ARI
- 225. 225 [ ] [] jammmI I /33.98 588.4 )30ln(0182.0)30ln(3272.0)30ln(115.18645.3ln 30 2 32 30 2 = = +−+= Keamatan hujan untuk 1 bulan ARI jammm jammmxI /33.39 /33.984.030 083.0 = = Kedalaman hujan, P mm jamjamxmm IxdurationP 67.19 5.0/33.39 = = = Isipadu aliran ribut 3 m CAPV 1.930 45.0*10000*51.10*)1000/67.19( ** = = = Beban rekabentuk untuk 1 bulan ARI dan tc=30 minit Load = EMC*V =(0.995/1000)X930.1 =0.93 kg

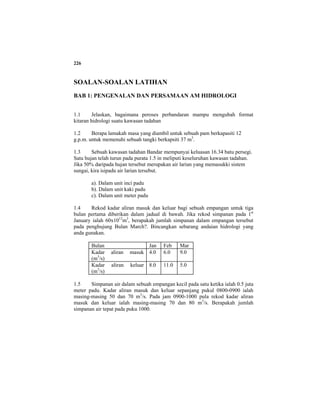

- 226. 226 SOALAN-SOALAN LATIHAN BAB 1:PENGENALAN DAN PERSAMAAN AM HIDROLOGI 1.1 Jelaskan, bagaimana peroses perbandaran mampu mengubah format kitaran hidrologi suatu kawasan tadahan 1.2 Berapa lamakah masa yang diambil untuk sebuah pam berkapasiti 12 g.p.m. untuk memenuhi sebuah tangki berkapsiti 37 m3 . 1.3 Sebuah kawasan tadahan Bandar mempunyai keluasan 16.34 batu persegi. Satu hujan telah turun pada purata 1.5 in meliputi keseluruhan kawasan tadahan. Jika 50% daripada hujan tersebut merupakan air larian yang memasukki sistem sungai, kira isipadu air larian tersebut. a). Dalam unit inci padu b). Dalam unit kaki padu c). Dalam unit meter padu 1.4 Rekod kadar aliran masuk dan keluar bagi sebuah empangan untuk tiga bulan pertama diberikan dalam jadual di bawah. Jika rekod simpanan pada 1st January ialah 60x1012 m3 , berapakah jumlah simpanan dalam empangan tersebut pada penghujung Bulan March?. Bincangkan sebarang andaian hidrologi yang anda gunakan. Bulan Jan Feb Mar Kadar aliran masuk (m3 /s) 4.0 6.0 9.0 Kadar aliran keluar (m3 /s) 8.0 11.0 5.0 1.5 Simpanan air dalam sebuah empangan kecil pada satu ketika ialah 0.5 juta meter padu. Kadar aliran masuk dan keluar sepanjang pukul 0800-0900 ialah masing-masing 50 dan 70 m3 /s. Pada jam 0900-1000 pula rekod kadar aliran masuk dan keluar ialah masing-masing 70 dan 80 m3 /s. Berapakah jumlah simpanan air tepat pada puku 1000.

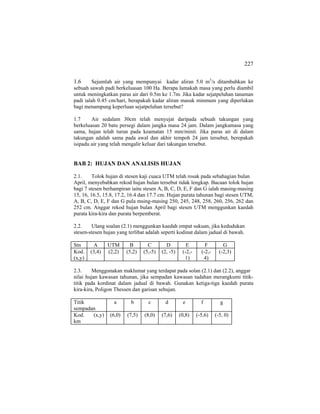

- 227. 227 1.6 Sejumlah airyang mempunyai kadar aliran 5.0 m3 /s ditambahkan ke sebuah sawah padi berkeluasan 100 Ha. Berapa lamakah masa yang perlu diambil untuk meningkatkan paras air dari 0.5m ke 1.7m. Jika kadar sejatpeluhan tanaman padi ialah 0.45 cm/hari, berapakah kadar aliran masuk minmum yang diperlukan bagi menampung keperluan sejatpeluhan tersebut? 1.7 Air sedalam 30cm telah menyejat daripada sebuah takungan yang berkeluasan 20 batu persegi dalam jangka masa 24 jam. Dalam jangkamasa yang sama, hujan telah turun pada keamatan 15 mm/minit. Jika paras air di dalam takungan adalah sama pada awal dan akhir tempoh 24 jam tersebut, berepakah isipadu air yang telah mengalir keluar dari takungan tersebut. BAB 2: HUJAN DAN ANALISIS HUJAN 2.1. Tolok hujan di stesen kaji cuaca UTM telah rosak pada sebahagian bulan April, menyebabkan rekod hujan bulan tersebut tidak lengkap. Bacaan tolok hujan bagi 7 stesen berhampiran iaitu stesen A, B, C, D, E, F dan G ialah masing-masing 15, 16, 16.5, 15.8, 17.2, 16.4 dan 17.7 cm. Hujan purata tahunan bagi stesen UTM, A, B, C, D, E, F dan G pula msing-masing 250, 245, 248, 258, 260, 256, 262 dan 252 cm. Anggar rekod hujan bulan April bagi stesen UTM menggunkan kaedah purata kira-kira dan purata berpemberat. 2.2. Ulang soalan (2.1) menggunkan kaedah empat sukuan, jika kedudukan stesen-stesen hujan yang terlibat adalah seperti kodinat dalam jadual di bawah. Stn A UTM B C D E F G Kod. (x,y) (3,4) (2,2) (5,2) (5,-5) (2, -5) (-2,- 1) (-2,- 4) (-2,3) 2.3. Menggunakan maklumat yang terdapat pada solan (2.1) dan (2.2), anggar nilai hujan kawasan tahunan, jika sempadan kawasan tadahan merangkumi titik- titik pada kordinat dalam jadual di bawah. Gunakan ketiga-tiga kaedah purata kira-kira, Poligon Thessen dan garisan sehujan. Titik sempadan a b c d e f g Kod. (x,y) km (6,0) (7,5) (8,0) (7,6) (0,8) (-5,6) (-5, 0)

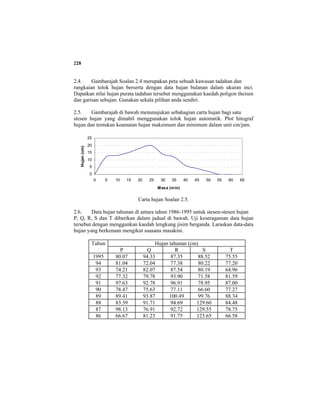

- 228. 228 2.4. Gambarajah Soalan2.4 merupakan peta sebuah kawasan tadahan dan rangkaian tolok hujan berserta dengan data hujan bulanan dalam ukuran inci. Dapatkan nilai hujan purata tadahan tersebut menggunakan kaedah poligon theisen dan garisan sehujan. Gunakan sekala pilihan anda sendiri. 2.5. Gambarajah di bawah menunujukan sebahagian carta hujan bagi satu stesen hujan yang dimabil menggunakan tolok hujan automatik. Plot hitograf hujan dan tentukan keamatan hujan maksimum dan minimum dalam unit cm/jam. Carta hujan Soalan 2.5. 2.6. Data hujan tahunan di antara tahun 1986-1995 untuk stesen-stesen hujan P, Q, R, S dan T diberikan dalam jadual di bawah. Uji keseragaman data hujan tersebut dengan menggunkan kaedah lengkung jisim berganda. Laraskan data-data hujan yang berkenaan mengikut suasana masakini. Tahun Hujan tahunan (cm) P Q R S T 1995 80.07 94.33 87.35 88.52 75.55 94 81.04 72.04 77.38 80.22 77.20 93 74.21 82.07 87.54 80.19 64.96 92 77.32 79.78 93.90 71.58 81.59 91 97.63 92.78 96.91 78.95 87.00 90 78.47 75.63 77.11 66.60 77.27 89 89.41 93.87 100.49 99.76 88.34 88 83.39 91.71 94.69 129.60 84.48 87 98.13 76.91 92.72 129.55 78.75 86 66.67 81.23 91.75 123.65 66.58 0 5 10 15 20 25 0 5 10 15 20 25 30 35 40 45 50 55 60 65 Masa (min) Hujan(cm)
- 229. 229 2.7. Penyelesaian masalahyang melibatkan hujan titik (point rainfall) dan hujan kawasan (areal rainfall) melibatkan proses iterasi dan ulangan. Proses pengiraan ini boleh dilakukan dengan bahasa komputer (Basic, Fortran, Quick basic, Pascal, dsb). Selesaikan salah satu rumus-rumus hujan titik dan kawasan menggunakan bahasa komputer yang anda telah mahir. BAB 3: SEJATAN DAN SEJATPELUHAN 3.1. Pilih satu stesen kajicuaca yang terdapat di Malaysia. Dapatkan nilai-nilai data kajicuaca yang diperlukan dan anggar nilai ET bagi stesen berkenaan menggunakan ketiga-tiga kaedah Penman, Blaney-Criddle dan Epan. Bandingkan nilai ET yang telah di dapati dan bincangkan Perbezaannya. 3.2. Menggunakan kemahiran bahasa komputer yang anda tahu, tulis skrip komputer untuk menyelesaikan rumus Penman dan Blaney-Criddle. BAB 4: SUSUPAN 4.1. Kapasiti susupan mula bagi sebuah kawasan tadahan ialah 3.0 cm/j dan pekali K ialah 0.29. Terbitkan formula Horton kawasan tadahan tersebut jika kapasiti susupan akhir ialah 0.55 cm/j. Aggar jumlah isipadu air susupan dalam tempoh 10 jam pertama. 4.2. Kadar susupan disebabkan oleh hujan berlebihan yang menimpa sebuah kawasan tadahan ialah 4,5 cm/j pada permulaan hujan dan mengurang secara ekponen ke arah kadar tetap 0.5 cm/j. Jika sejumlah ukur dalam air 30cm telah menyusup dalam tempoh 9 jam pertama, tentukan pekali Horton K bagi tadahan tersebut. 4.3. Satu peristiwa hujan yang mempunyai taburan keamatan seperti dalam jadual di bawah telah menimpa sebuah kawasan tadahan seluas 500 ekar. Tempoh hujan (j) 0.5 0.5 0.5 0.5 Keamatan hujan (in/j) 4.0 2.0 6.0 5.0

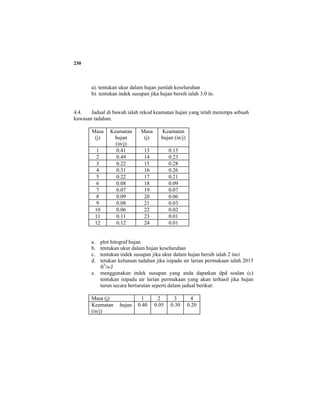

- 230. 230 a). tentukan ukurdalam hujan jumlah keseluruhan b). tentukan indek susupan jika hujan bersih ialah 3.0 in. 4.4. Jadual di bawah ialah rekod keamatan hujan yang telah menimpa sebuah kawasan tadahan. Masa (j) Keamatan hujan (in/j) Masa (j) Keamatan hujan (in/j) 1 0.41 13 0.15 2 0.49 14 0.23 3 0.22 15 0.28 4 0.31 16 0.26 5 0.22 17 0.21 6 0.08 18 0.09 7 0.07 19 0.07 8 0.09 20 0.06 9 0.08 21 0.03 10 0.06 22 0.02 11 0.11 23 0.01 12 0.12 24 0.01 a. plot hitograf hujan b. tentukan ukur dalam hujan keseluruhan c. tentukan indek susupan jika ukur dalam hujan bersih ialah 2 inci d. tetukan keluasan tadahan jika isipadu air larian permukaan ialah 2015 ft3 /s-J e. menggunakan indek susupan yang anda dapatkan dpd soalan (c) tentukan isipadu air larian permukaan yang akan terhasil jika hujan turun secara berturutan seperti dalam jadual berikut: Masa (j) 1 2 3 4 Keamatan hujan (in/j) 0.40 0.05 0.30 0.20

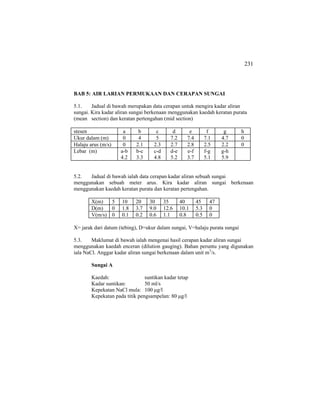

- 231. 231 BAB 5: AIRLARIAN PERMUKAAN DAN CERAPAN SUNGAI 5.1. Jadual di bawah merupakan data cerapan untuk mengira kadar aliran sungai. Kira kadar aliran sungai berkenaan menggunakan kaedah keratan purata (mean section) dan keratan pertengahan (mid section) stesen a b c d e f g h Ukur dalam (m) 0 4 5 7.2 7.4 7.1 4.7 0 Halaju arus (m/s) 0 2.1 2.3 2.7 2.8 2.5 2.2 0 Lebar (m) a-b 4.2 b-c 3.3 c-d 4.8 d-e 5.2 e-f 3.7 f-g 5.1 g-h 5.9 5.2. Jadual di bawah ialah data cerapan kadar aliran sebuah sungai menggunakan sebuah meter arus. Kira kadar aliran sungai berkenaan menggunakan kaedah keratan purata dan keratan pertengahan. X(m) 5 10 20 30 35 40 45 47 D(m) 0 1.8 3.7 9.0 12.6 10.1 5.3 0 V(m/s) 0 0.1 0.2 0.6 1.1 0.8 0.5 0 X= jarak dari datum (tebing), D=ukur dalam sungai, V=halaju purata sungai 5.3. Maklumat di bawah ialah mengenai hasil cerapan kadar aliran sungai menggunakan kaedah enceran (dilution gauging). Bahan peruntu yang digunakan iala NaCl. Anggar kadar aliran sungai berkenaan dalam unit m3 /s. Sungai A Kaedah: suntikan kadar tetap Kadar suntikan: 50 ml/s Kepekatan NaCl mula: 100 µg/l Kepekatan pada titik pengsampelan: 80 µg/l

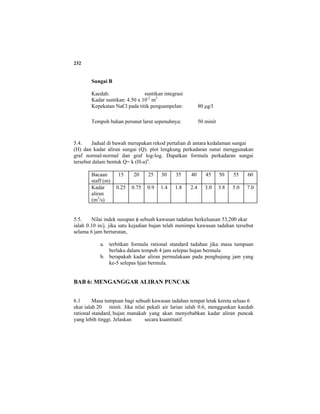

- 232. 232 Sungai B Kaedah: suntikanintegrasi Kadar suntikan: 4.50 x 10-2 m3 Kepekatan NaCl pada titik pengsampelan: 80 µg/l Tempoh bahan perunut larut sepenuhnya: 50 minit 5.4. Jadual di bawah merupakan rekod pertalian di antara kedalaman sungai (H) dan kadar aliran sungai (Q). plot lengkung perkadaran sunai menggunakan graf normal-normal dan graf log-log. Dapatkan formula perkadaran sungai tersebut dalam bentuk Q= k (H-a)n . Bacaan staff (m) 15 20 25 30 35 40 45 50 55 60 Kadar aliran (m3 /s) 0.25 0.75 0.9 1.4 1.8 2.4 3.0 3.8 5.0 7.0 5.5. Nilai indek susupan φ sebuah kawasan tadahan berkeluasan 53,200 ekar ialah 0.10 in/j. jika satu kejadian hujan telah menimpa kawasan tadahan tersebut selama 6 jam berturutan, a. terbitkan formula rational standard tadahan jika masa tumpuan berlaku dalam tempoh 4 jam selepas hujan bermula b. berapakah kadar aliran permulakaan pada penghujung jam yang ke-5 selepas hjan bermula. BAB 6: MENGANGGAR ALIRAN PUNCAK 6.1 Masa tumpuan bagi sebuah kawasan tadahan tempat letak kereta seluas 6 ekar ialah 20 minit. Jika nilai pekali air larian ialah 0.6, menggunkan kaedah rational standard, hujan manakah yang akan menyebabkan kadar aliran puncak yang lebih tinggi. Jelaskan secara kuantitatif.

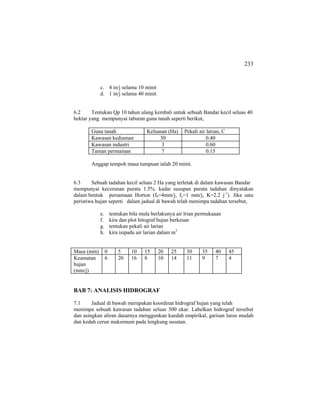

- 233. 233 c. 4 in/jselama 10 minit d. 1 in/j selama 40 minit 6.2 Tentukan Qp 10 tahun ulang kembali untuk sebuah Bandar kecil seluas 40 hektar yang mempunyai taburan guna tanah seperti berikut, Guna tanah Keluasan (Ha) Pekali air larian, C Kawasan kediaman 30 0.40 Kawasan industri 3 0.60 Taman permainan 7 0.15 Anggap tempoh masa tumpuan ialah 20 minit. 6.3 Sebuah tadahan kecil seluas 2 Ha yang terletak di dalam kawasan Bandar mempunyai kecerunan purata 1.5%. kadar susupan purata tadahan dinyatakan dalam bentuk persamaan Horton (f0=4mm/j, fc=1 mm/j, K=2.2 j-1 ). Jika satu peristiwa hujan seperti dalam jadual di bawah telah menimpa tadahan tersebut, e. tentukan bila mula berlakunya air lrian permukaaan f. kira dan plot hitograf hujan berkesan g. tentukan pekali air larian h. kira isipadu air larian dalam m3 Masa (min) 0 5 10 15 20 25 30 35 40 45 Keamatan hujan (mm/j) 6 20 16 8 10 14 11 9 7 4 BAB 7: ANALISIS HIDROGRAF 7.1 Jadual di bawah merupakan koordinat hidrograf hujan yang telah menimpa sebuah kawasan tadahan seluas 300 ekar. Labelkan hidrograf tersebut dan asingkan aliran dasarnya menggunkan kaedah empirikal, garisan lurus mudah dan kedah cerun maksimum pada lengkung susutan.

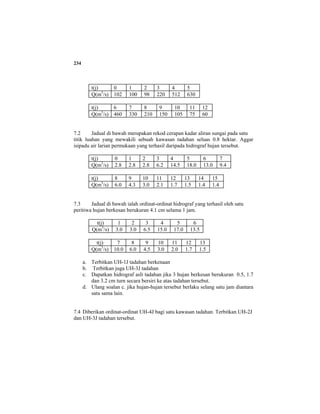

- 234. 234 t(j) 0 12 3 4 5 Q(m3 /s) 102 100 98 220 512 630 t(j) 6 7 8 9 10 11 12 Q(m3 /s) 460 330 210 150 105 75 60 7.2 Jadual di bawah merupakan rekod cerapan kadar aliran sungai pada satu titik luahan yang mewakili sebuah kawasan tadahan seluas 0.8 hektar. Aggar isipadu air larian permukaan yang terhasil daripada hidrograf hujan tersebut. t(j) 0 1 2 3 4 5 6 7 Q(m3 /s) 2.8 2.8 2.8 6.2 14.5 18.0 13.0 9.4 t(j) 8 9 10 11 12 13 14 15 Q(m3 /s) 6.0 4.3 3.0 2.1 1.7 1.5 1.4 1.4 7.3 Jadual di bawah ialah ordinat-ordinat hidrograf yang terhasil oleh satu peritiwa hujan berkesan berukuran 4.1 cm selama 1 jam. t(j) 1 2 3 4 5 6 Q(m3 /s) 3.0 3.0 6.5 15.0 17.0 13.5 t(j) 7 8 9 10 11 12 13 Q(m3 /s) 10.0 6.0 4.5 3.0 2.0 1.7 1.5 a. Terbitkan UH-1J tadahan berkenaan b. Terbitkan juga UH-3J tadahan c. Dapatkan hidrograf asli tadahan jika 3 hujan berkesan berukuran 0.5, 1.7 dan 3.2 cm turn secara bersiri ke atas tadahan tersebut. d. Ulang soalan c. jika hujan-hujan tersebut berlaku selang satu jam diantara satu sama lain. 7.4 Diberikan ordinat-ordinat UH-4J bagi satu kawasan tadahan. Terbitkan UH-2J dan UH-3J tadahan tersebut.

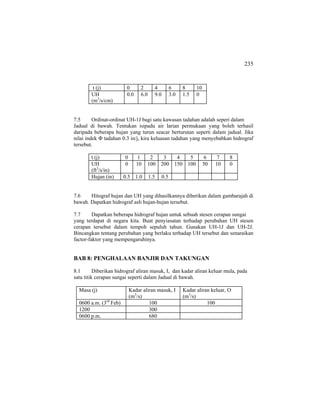

- 235. 235 t (j) 02 4 6 8 10 UH (m3 /s/cm) 0.0 6.0 9.0 3.0 1.5 0 7.5 Ordinat-ordinat UH-1J bagi satu kawasan tadahan adalah seperi dalam Jadual di bawah. Tentukan isipadu air larian permukaan yang boleh terhasil daripada beberapa hujan yang turun seacar berturutan seperti dalam jadual. Jika nilai indek Φ tadahan 0.3 in/j, kira keluasan tadahan yang menyebabkan hidrograf tersebut. t (j) 0 1 2 3 4 5 6 7 8 UH (ft3 /s/in) 0 10 100 200 150 100 50 10 0 Hujan (in) 0.5 1.0 1.5 0.5 7.6 Hitograf hujan dan UH yang dihasilkannya diberikan dalam gambarajah di bawah. Dapatkan hidrograf asli hujan-hujan tersebut. 7.7 Dapatkan beberapa hidrograf hujan untuk sebuah stesen cerapan sungai yang terdapat di negara kita. Buat penyiasatan terhadap perubahan UH stesen cerapan tersebut dalam tempoh sepuluh tahun. Gunakan UH-1J dan UH-2J. Bincangkan tentang perubahan yang berlaku terhadap UH tersebut dan senaraikan factor-faktor yang mempengaruhinya. BAB 8: PENGHALAAN BANJIR DAN TAKUNGAN 8.1 Diberikan hidrograf aliran masuk, I, dan kadar aliran keluar mula, pada satu titik cerapan sungai seperti dalam Jadual di bawah. Masa (j) Kadar aliran masuk, I (m3 /s) Kadar aliran keluar, O (m3 /s) 0600 a.m. (3rd Feb) 100 100 1200 300 0600 p.m. 680

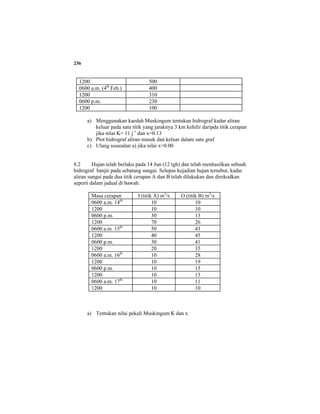

- 236. 236 1200 500 0600 a.m.(4th Feb.) 400 1200 310 0600 p.m. 230 1200 100 a) Menggunakan kaedah Muskingum tentukan hidrograf kadar aliran keluar pada satu titik yang jaraknya 3 km kehilir daripda titik cerapan jika nilai K= 11 j-1 dan x=0.13 b) Plot hidrograf aliran masuk dan keluar dalam satu graf c) Ulang ssssoalan a) jika nilai x=0.00 8.2 Hujan telah berlaku pada 14 Jun (12 tgh) dan telah menhasilkan sebuah hidrograf banjir pada sebatang sungai. Selepas kejadian hujan tersebut, kadar aliran sungai pada dua titik cerapan A dan B telah dilakukan dan direkodkan seperti dalam jadual di bawah: Masa cerapan I (titik A) m3 /s O (titik B) m3 /s 0600 a.m. 14th 10 10 1200 10 10 0600 p.m. 30 13 1200 70 26 0600 a.m. 15th 50 43 1200 40 45 0600 p.m. 30 41 1200 20 35 0600 a.m. 16th 10 28 1200 10 19 0600 p.m. 10 15 1200 10 13 0600 a.m. 17th 10 11 1200 10 10 a) Tentukan nilai pekali Muskingum K dan x

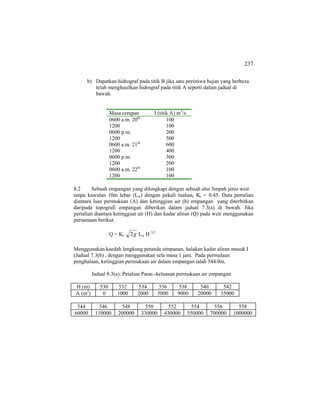

- 237. 237 b) Dapatkan hidrografpada titik B jika satu peristiwa hujan yang berbeza telah menghasilkan hidrograf pada titik A seperti dalam jadual di bawah. Masa cerapan I (titik A) m3 /s 0600 a.m. 20th 100 1200 100 0600 p.m. 200 1200 500 0600 a.m. 21th 600 1200 400 0600 p.m. 300 1200 200 0600 a.m. 22th 100 1200 100 8.2 Sebuah empangan yang dilengkapi dengan sebuah alur limpah jenis weir tanpa kawalan 10m lebar (Lw) dengan pekali luahan, Kr = 0.45. Data pertalian diantara luas permukaan (A) dan ketinggian air (h) empangan yang diterbitkan daripada topografi empangan diberikan dalam jadual 7.3(a) di bawah. Jika pertalian diantara ketinggian air (H) dan kadar aliran (Q) pada weir menggunakan persamaan berikut. Q = Kr g2 Lw H 3/2 Menggunakan kaedah lengkung petanda simpanan, halakan kadar aliran masuk I (Jadual 7.3(b) , dengan menggunakan sela masa 1 jam. Pada permulaan penghalaan, ketinggian permukaan air dalam empangan ialah 544.0m. Jadual 8.3(a): Petalian Paras -keluasan permukaan air empangan H (m) 530 532 534 536 538 540 542 A (m2 ) 0 1000 2000 5000 9000 20000 35000 544 546 548 550 552 554 556 558 60000 110000 200000 330000 430000 550000 700000 1000000

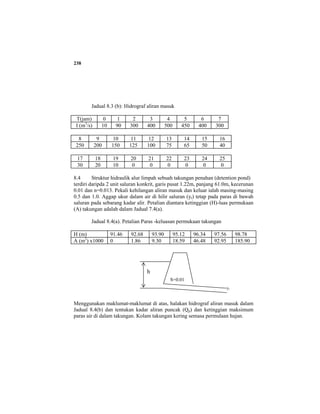

- 238. 238 Jadual 8.3 (b):Hidrograf aliran masuk T(jam) 0 1 2 3 4 5 6 7 I (m3 /s) 10 90 300 400 500 450 400 300 8 9 10 11 12 13 14 15 16 250 200 150 125 100 75 65 50 40 17 18 19 20 21 22 23 24 25 30 20 10 0 0 0 0 0 0 8.4 Struktur hidraulik alur limpah sebuah takungan penahan (detention pond) terdiri daripda 2 unit saluran konkrit, garis pusat 1.22m, panjang 61.0m, kecerunan 0.01 dan n=0.013. Pekali kehilangan aliran masuk dan keluar ialah masing-masing 0.5 dan 1.0. Aggap ukur dalam air di hilir saluran (yt) tetap pada paras di bawah saluran pada sebarang kadar alir. Petalian diantara ketinggian (H)-luas permukaan (A) takungan adalah dalam Jadual 7.4(a). Jadual 8.4(a). Petalian Paras -keluasan permukaan takungan H (m) 91.46 92.68 93.90 95.12 96.34 97.56 98.78 A (m2 ) x1000 0 1.86 9.30 18.59 46.48 92.95 185.90 Menggunakan maklumat-maklumat di atas, halakan hidrograf aliran masuk dalam Jadual 8.4(b) dan tentukan kadar aliran puncak (Qp) dan ketinggian maksimum paras air di dalam takungan. Kolam takungan kering semasa permulaan hujan. S=0.01 h yt
- 239. 239 Jadual 8.4(b): Hidrografaliran masuk T(j) 0 1 2 3 4 5 6 7 8 Q(m3 /s) 0.28 0.57 1.13 2.83 7.04 14.16 28.32 26.91 25.50 T(j) 9 10 11 12 13 14 15 16 17 Q(m3 /s) 22.66 19.83 17.00 14.16 11.33 9.92 8.52 7.93 7.37 T(j) 18 19 20 21 22 23 24 25 26 Q(m3 /s) 6.80 6.23 5.67 5.52 5.38 5.24 5.10 4.96 4.82 T(j) 27 28 29 30 31 32 33 34 35 Q(m3 /s) 4.67 4.53 4.39 4.25 4.11 3.97 3.82 3.68 3.40 T(j) 36 37 38 39 40 41 42 43 44 Q(m3 /s) 3.12 2.83 2.55 2.27 1.98 1.70 1.42 1.13 0.85 8.5 Struktur alur limpah sebuah takungan penahan terdiri daripada sebuah empang puncak lebar (broad crest weir) lebar L= 9.15m. Pertalian dintara kadar alir (Q) dan ketinggian air (h) ditentukan menggunakan persamaan berikut: 2/3 240.0 gLhQ = Pertalian diantara ketinggian paras (H)-keluasan permukaan (A) takungan adalah seperti dalam jadual 8.5(a). h 152.4m

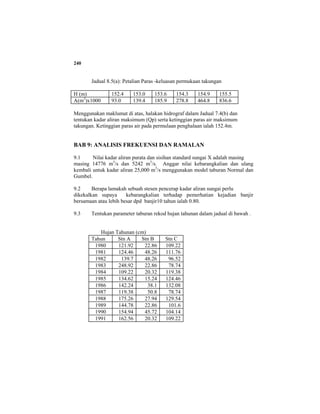

- 240. 240 Jadual 8.5(a): PetalianParas -keluasan permukaan takungan H (m) 152.4 153.0 153.6 154.3 154.9 155.5 A(m2 )x1000 93.0 139.4 185.9 278.8 464.8 836.6 Menggunakan maklumat di atas, halakan hidrograf dalam Jadual 7.4(b) dan tentukan kadar aliran maksimum (Qp) serta ketinggian paras air maksimum takungan. Ketinggian paras air pada permulaan penghalaan ialah 152.4m. BAB 9: ANALISIS FREKUENSI DAN RAMALAN 9.1 Nilai kadar aliran purata dan sisihan standard sungai X adalah masing masing 14776 m3 /s dan 5242 m3 /s. Anggar nilai kebarangkalian dan ulang kembali untuk kadar aliran 25,000 m3 /s menggunakan model taburan Normal dan Gumbel. 9.2 Berapa lamakah sebuah stesen pencerap kadar aliran sungai perlu dikekalkan supaya kebarangkalian terhadap pemerhatian kejadian banjir bersamaan atau lebih besar dpd banjir10 tahun ialah 0.80. 9.3 Tentukan parameter taburan rekod hujan tahunan dalam jadual di bawah . Hujan Tahunan (cm) Tahun Stn A Stn B Stn C 1980 121.92 22.86 109.22 1981 124.46 48.26 111.76 1982 139.7 48.26 96.52 1983 248.92 22.86 78.74 1984 109.22 20.32 119.38 1985 134.62 15.24 124.46 1986 142.24 38.1 132.08 1987 119.38 50.8 78.74 1988 175.26 27.94 129.54 1989 144.78 22.86 101.6 1990 154.94 45.72 104.14 1991 162.56 20.32 109.22

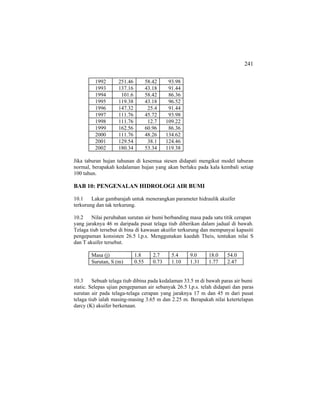

- 241. 241 1992 251.46 58.4293.98 1993 137.16 43.18 91.44 1994 101.6 58.42 86.36 1995 119.38 43.18 96.52 1996 147.32 25.4 91.44 1997 111.76 45.72 93.98 1998 111.76 12.7 109.22 1999 162.56 60.96 86.36 2000 111.76 48.26 134.62 2001 129.54 38.1 124.46 2002 180.34 53.34 119.38 Jika taburan hujan tahunan di kesemua stesen didapati mengikut model taburan normal, berapakah kedalaman hujan yang akan berlaku pada kala kembali setiap 100 tahun. BAB 10: PENGENALAN HIDROLOGI AIR BUMI 10.1 Lakar gambarajah untuk menerangkan parameter hidraulik akuifer terkurung dan tak terkurung. 10.2 Nilai perubahan surutan air bumi berbanding masa pada satu titik cerapan yang jaraknya 46 m daripada pusat telaga tiub diberikan dalam jadual di bawah. Telaga tiub tersebut di bina di kawasan akuifer terkurung dan mempunyai kapasiti pengepaman konsisten 26.5 l.p.s. Menggunakan kaedah Theis, tentukan nilai S dan T akuifer tersebut. Masa (j) 1.8 2.7 5.4 9.0 18.0 54.0 Surutan, S (m) 0.55 0.73 1.10 1.31 1.77 2.47 10.3 Sebuah telaga tiub dibina pada kedalaman 33.5 m di bawah paras air bumi static. Selepas ujian pengepaman air sebanyak 26.5 l.p.s. telah didapati dan paras surutan air pada telaga-telaga cerapan yang jaraknya 17 m dan 45 m dari pusat telaga tiub ialah masing-masing 3.65 m dan 2.25 m. Berapakah nilai ketertelapan darcy (K) akuifer berkenaan.

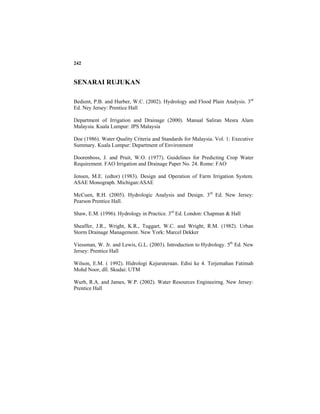

- 242. 242 SENARAI RUJUKAN Bedient, P.B.and Hurber, W.C. (2002). Hydrology and Flood Plain Analysis. 3rd Ed. Ney Jersey: Prentice Hall Department of Irrigation and Drainage (2000). Manual Saliran Mesra Alam Malaysia. Kuala Lumpur: JPS Malaysia Doe (1986). Water Quality Criteria and Standards for Malaysia. Vol. 1: Executive Summary. Kuala Lumpur: Department of Environment Doorenboss, J. and Pruit, W.O. (1977). Guidelines for Predicting Crop Water Requirement. FAO Irrigation and Drainage Paper No. 24. Rome: FAO Jensen, M.E. (edtor) (1983). Design and Operation of Farm Irrigation System. ASAE Monograph. Michigan:ASAE McCuen, R.H. (2005). Hydrologic Analysis and Design. 3rd Ed. New Jersey: Pearson Prentice Hall. Shaw, E.M. (1996). Hydrology in Practice. 3rd Ed. London: Chapman & Hall Sheaffer, J.R., Wright, K.R., Tuggart, W.C. and Wright, R.M. (1982). Urban Storm Drainage Management. New York: Marcel Dekker Viessman, W. Jr. and Lewis, G.L. (2003). Introduction to Hydrology. 5th Ed. New Jersey: Prentice Hall Wilson, E.M. ( 1992). Hidrologi Kejuruteraan. Edisi ke 4. Terjemahan Fatimah Mohd Noor, dll. Skudai: UTM Wurb, R.A. and James, W.P. (2002). Water Resources Engineeirng. New Jersey: Prentice Hall
- 243.

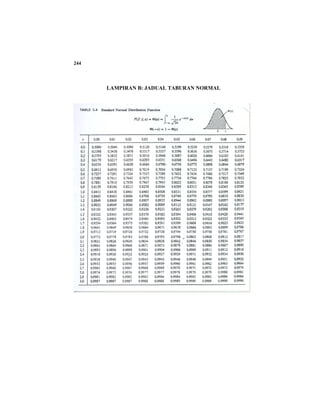

- 244. 244 LAMPIRAN B: JADUALTABURAN NORMAL

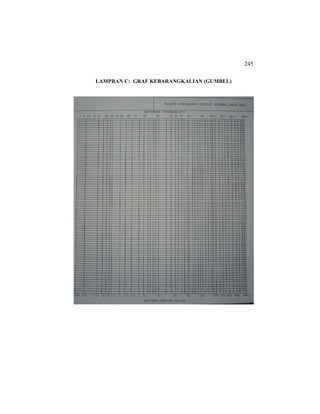

- 245. 245 LAMPRAN C: GRAFKEBARANGKALIAN (GUMBEL)
