Scan to BIM, 플랜트 레이저 스캐닝 및 3D As-built

1. 인트라테크 주식회사

2. 3D 레이저 스캐닝이란 ?

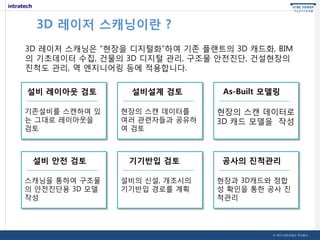

3D 레이저 스캐닝은 “현장을 디지털화”하여 기존 플랜트의 3D 캐드화, BIM
의 기초데이터 수집, 건물의 3D 디지털 관리, 구조물 안전진단, 건설현장의
진척도 관리, 역 엔지니어링 등에 적용합니다.
설비 레이아웃 검토
설비설계 검토
기존설비를 스캔하여 있
는 그대로 레이아웃을
검토
현장의 스캔 데이터를
여러 관련자들과 공유하
여 검토
설비 안전 검토
스캐닝을 통하여 구조물
의 안전진단용 3D 모델
작성
기기반입 검토
설비의 신설, 개조시의
기기반입 경로를 계획
As-Built 모델링
현장의 스캔 데이터로
3D 캐드 모델을 작성
공사의 진척관리
현장과 3D캐드와 정합
성 확인을 통한 공사 진
척관리
© 2013 인트라테크 주식회사

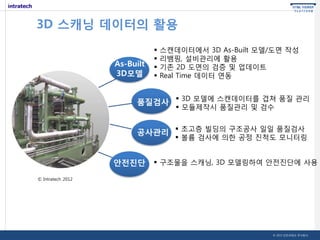

3. 3D 스캐닝 데이터의 활용
As-Built
3D모델




스캔데이터에서 3D As-Built 모델/도면 작성
리뱀핑, 설비관리에 활용
기존 2D 도면의 검증 및 업데이트
Real Time 데이터 연동
품질검사  3D 모델에 스캔데이터를 겹쳐 품질 관리
 모듈제작시 품질관리 및 검수
공사관리  초고층 빌딩의 구조공사 일일 품질검사
 볼륨 검사에 의한 공정 진척도 모니터링
안전진단
 구조물을 스캐닝, 3D 모델링하여 안전진단에 사용
© Intratech 2012
© 2013 인트라테크 주식회사

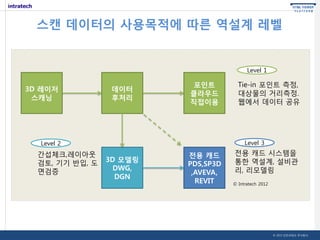

4. 스캔 데이터의 사용목적에 따른 역설계 레벨
Level 1
3D 레이저
스캐닝
데이터
후처리
포인트
클라우드
직접이용
Level 3
Level 2
간섭체크,레이아웃
검토, 기기 반입, 도
면검증
Tie-in 포인트 측정,
대상물의 거리측정.
웹에서 데이터 공유
3D 모델링
DWG,
DGN
전용 캐드
PDS,SP3D
,AVEVA,
REVIT
전용 캐드 시스템을
통한 역설계, 설비관
리, 리모델링
© Intratech 2012
© 2013 인트라테크 주식회사

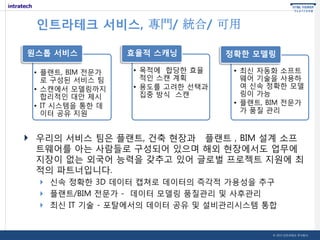

5. 인트라테크 서비스, 專門/ 統合/ 可用
원스톱 서비스
• 플랜트, BIM 전문가
로 구성된 서비스 팀
• 스캔에서 모델링까지
합리적인 대안 제시
• IT 시스템을 통한 데
이터 공유 지원
효율적 스캐닝
• 목적에 합당한 효율
적인 스캔 계획
• 용도를 고려한 선택과
집중 방식 스캔
정확한 모델링
• 최신 자동화 소프트
웨어 기술을 사용하
여 신속 정확한 모델
링이 가능
• 플랜트, BIM 전문가
가 품질 관리
 우리의 서비스 팀은 플랜트, 건축 현장과 플랜트 , BIM 설계 소프
트웨어를 아는 사람들로 구성되어 있으며 해외 현장에서도 업무에
지장이 없는 외국어 능력을 갖추고 있어 글로벌 프로젝트 지원에 최
적의 파트너입니다.
 신속 정확한 3D 데이터 캡쳐로 데이터의 즉각적 가용성을 추구
 플랜트/BIM 전문가 - 데이터 모델링 품질관리 및 사후관리
 최신 IT 기술 - 포탈에서의 데이터 공유 및 설비관리시스템 통합
© 2013 인트라테크 주식회사

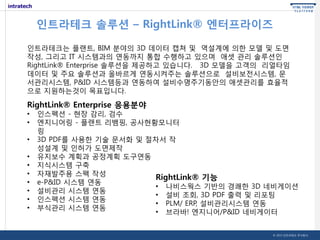

6. 인트라테크 솔루션 – RightLink® 엔터프라이즈
인트라테크는 플랜트, BIM 분야의 3D 데이터 캡쳐 및 역설계에 의한 모델 및 도면
작성, 그리고 IT 시스템과의 연동까지 통합 수행하고 있으며 애셋 관리 솔루션인
RightLink® Enterprise 솔루션을 제공하고 있습니다. 3D 모델을 고객의 리얼타임
데이터 및 주요 솔루션과 올바르게 연동시켜주는 솔루션으로 설비보전시스템, 문
서관리시스템, P&ID 시스템등과 연동하여 설비수명주기동안의 애셋관리를 효율적
으로 지원하는것이 목표입니다.
RightLink® Enterprise 응용분야
•
•
•
•
•
•
•
•
•
•
인스펙션 - 현장 감리, 검수
엔지니어링 - 플랜트 리뱀핑, 공사현황모니터
링
3D PDF를 사용한 기술 문서화 및 절차서 작
성설계 및 인허가 도면제작
유지보수 계획과 공정계획 도구연동
지식시스템 구축
자재발주용 스펙 작성
RightLink® 기능
e-P&ID 시스템 연동
• 나비스웍스 기반의 경쾌한 3D 네비게이션
설비관리 시스템 연동
• 설비 조회, 3D PDF 출력 및 리포팅
인스펙션 시스템 연동
• PLM/ ERP, 설비관리시스템 연동
부식관리 시스템 연동
• 브라바! 엔지니어/P&ID 네비게이터
© 2013 인트라테크 주식회사

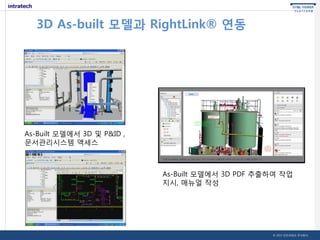

7. 3D As-built 모델과 RightLink® 연동
As-Built 모델에서 3D 및 P&ID ,
문서관리시스템 액세스
As-Built 모델에서 3D PDF 추출하여 작업
지시, 매뉴얼 작성
© 2013 인트라테크 주식회사
