1. Winning byVisualization디지털 플랜트를 위한정보상호운용성 및 활용성제고“ERP Driven Digital Plant”신보리인트라테크4D Evangelist

2. 플랜트

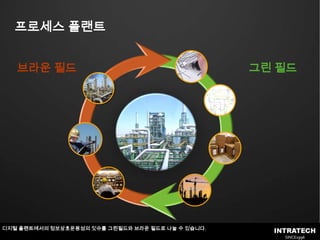

3. 프로세스 플랜트브라운 필드그린 필드디지털 플랜트에서의 정보상호운용성의 잇슈를 그린필드와 브라운 필드로 나눌 수 있습니다.

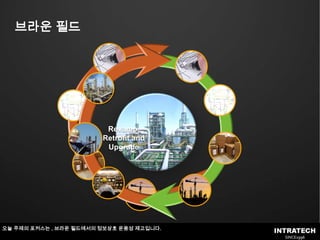

4. 브라운 필드Revamp, Retrofit and Upgrade오늘 주제의 포커스는 , 브라운 필드에서의 정보상호 운용성 제고입니다.

5. I’ve got this facility, and I’m making 160,000 barrels a day. If can make 170,000, it’s worth this much money. Where do I go to do that — if I can find that bottleneck in my refinery and spend some money to fix that?Ralph PhillipGeneral ManagerValero RefineryTexas City, TX

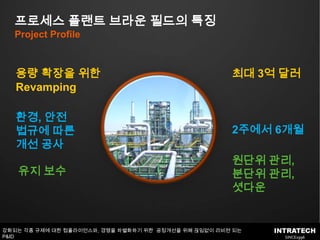

6. 프로세스 플랜트 브라운 필드의 특징Project Profile용량 확장을 위한 Revamping최대 3억달러환경, 안전 법규에 따른 개선 공사2주에서 6개월원단위 관리,분단위 관리,셧다운유지 보수강화되는 각종 규제에 대한 컴플라이언스와, 경쟁을차별화하기 위한 공정개선을 위해 끊임없이 리비젼 되는 P&ID

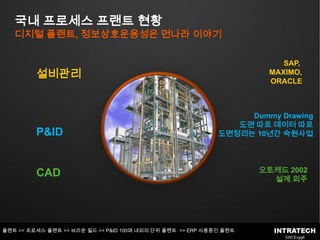

7. 국내 프로세스 프랜트 현황디지털 플랜트, 정보상호운용성은 먼나라 이야기SAP, MAXIMO,ORACLE설비관리Dummy Drawing도면 따로 데이터 따로도면정리는 10년간 숙원사업P&IDCAD오토캐드2002설계외주플랜트 >> 프로세스 플랜트 >> 브라운 필드 >> P&ID 100매 내외의 단위 플랜트 >> ERP 사용중인 플랜트

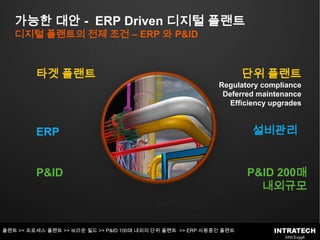

8. 가능한대안 - ERP Driven 디지털 플랜트디지털 플랜트의전제 조건 – ERP 와 P&ID타겟 플랜트단위 플랜트Regulatory complianceDeferred maintenanceEfficiency upgrades설비관리ERPP&IDP&ID 200매 내외규모플랜트 >> 프로세스 플랜트 >> 브라운 필드 >> P&ID 100매 내외의 단위 플랜트 >> ERP 사용중인 플랜트

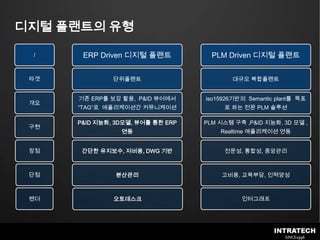

9. 디지털 플랜트의 유형

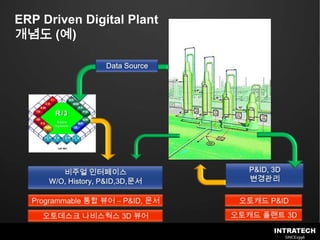

10. ERP Driven Digital Plant개념도 (예)P&ID, 3D 변경관리Data Source비주얼 인터페이스W/O, History, P&ID,3D,문서Programmable 통합뷰어– P&ID, 문서오토캐드P&ID오토캐드 플랜트 3D오토데스크나비스웍스3D 뷰어

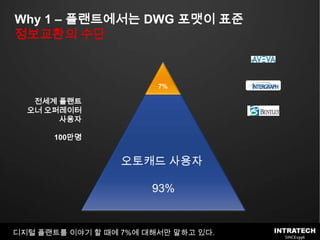

11. Why 1 – 플랜트에서는 DWG 포맷이 표준정보교환의 수단전세계 플랜트 오너 오퍼레이터사용자100만명7%오토캐드사용자 93%디지털 플랜트를 이야기 할 때에 7%에 대해서만 말하고 있다.

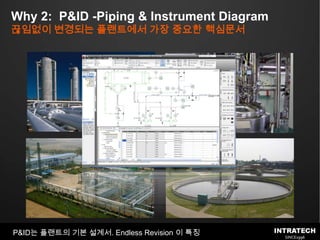

12. Why 2: P&ID -Piping & Instrument Diagram끊임없이 변경되는 플랜트에서 가장 중요한 핵심문서P&ID는 플랜트의 기본 설계서. Endless Revision 이 특징

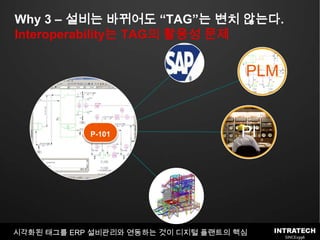

13. Why 3 – 설비는 바뀌어도 “TAG”는 변치 않는다.Interoperability는 TAG의 활용성 문제P-101시각화된 태그를 ERP 설비관리와 연동하는 것이 디지털 플랜트의 핵심

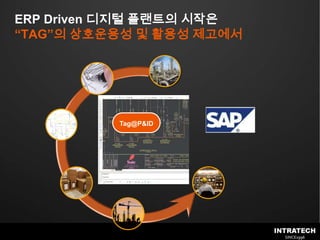

14. Tag@P&IDERP Driven 디지털플랜트의 시작은 “TAG”의 상호운용성 및 활용성 제고에서

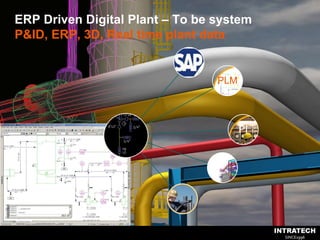

15. ERP Driven Digital Plant – To be systemP&ID, ERP, 3D, Real time plant data

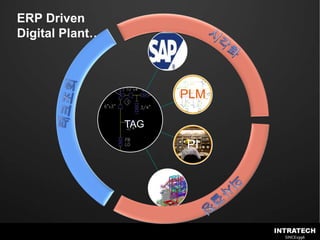

16. ERP DrivenDigital Plant…시각화태크조회TAG의사결정

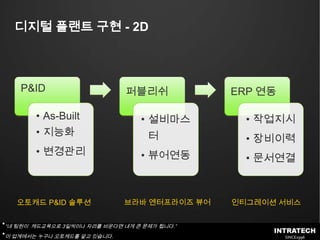

17. 디지털 플랜트 구현- 2D브라바 엔터프라이즈 뷰어오토캐드P&ID 솔루션인티그레이션 서비스“내 팀원이 캐드교육으로3일씩이나 자리를 비운다면 내게 큰 문제가 됩니다.”

18. 이 업계에서는 누구나 오토캐드를 알고 있습니다.디지털 플랜트 구현 – 3D오토캐드 플랜트3D 솔루션오토데스크 나비스웍스인티그레이션 서비스“내 팀원이 캐드교육으로3일씩이나 자리를 비운다면 내게 큰 문제가 됩니다.”

19. 이 업계에서는 누구나 오토캐드를 알고 있습니다.

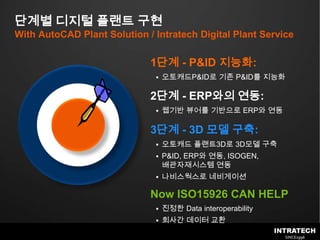

20. 단계별 디지털 플랜트 구현With AutoCAD Plant Solution / Intratech Digital Plant Service1단계 - P&ID 지능화: 오토캐드P&ID로 기존 P&ID를 지능화2단계 - ERP와의 연동: 웹기반뷰어를 기반으로 ERP와 연동 3단계 - 3D 모델 구축: 오토캐드 플랜트3D로 3D모델 구축

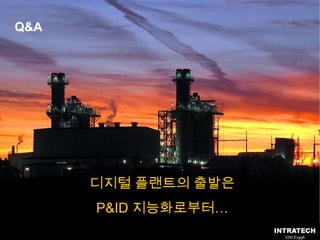

21. P&ID, ERP와 연동, ISOGEN, 배관자재시스템 연동
