1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) B (11) 28525
(51) H04W 48/12 (2009.01)
H04L 5/00 (2006.01)
H04W 48/10 (2009.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ПАТЕНТУ
(21) 2011/1600.1
(22) 02.02.2010
(45) 15.05.2014, бюл. №5
(31) 12/364,484
(32) 02.02.2009
(33) US
(85) 02.09.2011
(86) PCT/IB2010/000198, 02.02.2010
(72) КОСКИНЕН, Генри, Маркус (FI)
(73) НОКИА КОРПОРЕЙШН (FI)
(74) Тагбергенова Модангуль Маруповна;
Тагбергенова Алма Таишевна; Касабекова Найля
Ертисовна
(56) WO 2008127185 A1, 23.10.2008
R1-070532, Huawei; “Cell-specific integer
sequences for frequency positioning of DL RS on
subframe basis” 15-19.01.2007
WO 2008135851 A1, 13.11.2008
(54) СПОСОБ И УСТРОЙСТВО ДЛЯ
СИГНАЛИЗАЦИИ РАСПРЕДЕЛЕНИЯ КАДРОВ
ПЕРЕДАЧИ СОСЕДНИХ СОТ
(57) Способ, включающий прием в базовой станции
указателя первого распределения ресурсов в каждой
из одной или более соседних базовых станций и
передачу по меньшей мере в один экземпляр
связанного пользовательского оборудования
сообщения, содержащего второй указатель о том,
являются ли первые распределения ресурсов одной
или более соседних базовых станций
подмножеством второго распределения ресурсов
базовой станции.
(19)KZ(13)B(11)28525
2. 28525
2
Настоящее изобретение в целом относится к
способу и устройству для сигнализации
распределения кадров передачи соседних сот в
такой рабочей среде, как сеть четвертого поколения
(4G, 4th
generation).
Уровень техники
В нормальном режиме работы
пользовательскому оборудованию (UE, user
equipment) может понадобиться регулярно
выполнять процедуру сбора результатов различных
измерений параметров соседних сот и их базовых
станций в пределах дальности приема, для того
чтобы, помимо прочего, упростить выполнение
таких операций, как переадресация и настройка
сигналов. В соответствии с определенными
протоколами такие измерения должны выполняться
с использованием опорных сигналов, специально
предназначенных для этих целей. Таким образом,
достаточно важно, чтобы UE получало как можно
более точную информацию о распределении
ресурсов соседних сот, и на основе предполагаемых
местоположений опорных символов имело
возможность наилучшим образом выполнять
процедуру сбора результатов измерений.
Сущность изобретения
Различные аспекты осуществления настоящего
изобретения изложены в формуле изобретения.
В соответствии с первым аспектом настоящего
изобретения способ включает прием в базовой
станции указателя первого распределения ресурсов
в каждой из одной или более соседних базовых
станций и передачу по меньшей мере в один
экземпляр связанного пользовательского
оборудования сообщения, содержащего второй
указатель о том, являются ли первые распределения
ресурсов одной или более соседних базовых
станций подмножеством второго распределения
ресурсов базовой станции.
В соответствии со вторым аспектом настоящего
изобретения устройство содержит первый модуль,
выполненный с возможностью приема в базовой
станции указателя первого распределения ресурсов
в каждой из одной или более соседних базовых
станций, и второй модуль, выполненный с
возможностью передачи по меньшей мере в один
экземпляр пользовательского оборудования
сообщения, содержащего второй указатель о том,
являются ли первые распределения ресурсов одной
или более соседних базовых станций
подмножеством второго распределения ресурсов
базовой станции.
В соответствии с третьим аспектом настоящего
изобретения система содержит первое устройство,
выполненное с возможностью приема в базовой
станции указателя первого распределения ресурсов
в каждой из одной или более соседних базовых
станций; и передачи по меньшей мере в один
экземпляр связанного пользовательского
оборудования сообщения, содержащего второй
указатель о том, являются ли первые распределения
ресурсов одной или более соседних базовых
станций подмножеством второго распределения
ресурсов базовой станции; и второе устройство,
выполненное с возможностью приема сообщения из
первого устройства и выполнения одного или более
измерений на основе второго указателя.
Краткое описание чертежей
Для более полного понимания примеров
осуществления настоящего изобретения, далее
приводится описание со ссылками на прилагаемые
чертежи, на которых:
на фиг.1 показан пример системы беспроводной
связи;
на фиг.2 частично показан пример модуля
управления ресурсами в базовой станции;

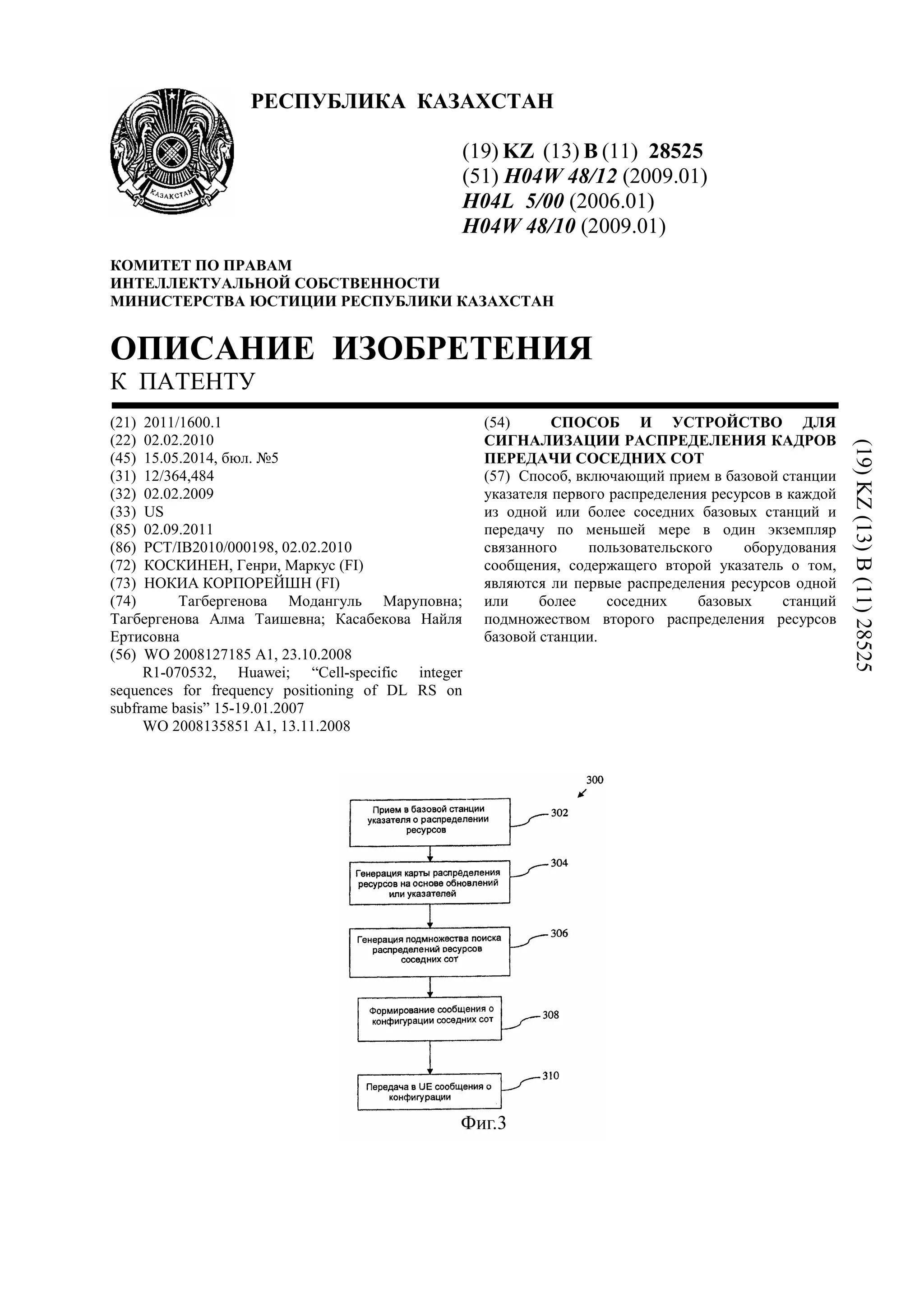

на фиг.3 показан пример способа передачи
сообщения о конфигурации соседних сот по
меньшей мере в одно связанное UE;
на фиг.4 показан пример карты распределения
ресурсов соседних сот;
на фиг.5 показан пример способа сбора
результатов измерений, основанный на
подмножестве поиска распределения ресурсов
соседних сот.
Подробное описание
Фиг.1-5, обсуждаемые ниже, и различные
варианты осуществления настоящего изобретения,
используемые для описания принципов настоящего
изобретения, раскрываемого в этом документе,
приводятся только для иллюстрации и никоим
образом не должны трактоваться как
ограничивающие объем изобретения. Специалисту в
этой области техники должно быть ясно, что
принципы изобретения могут быть реализованы в
приспособленном для этих целей устройстве или
системе любого типа.
На фиг.1 показан пример системы 100
беспроводной связи, которая может содержать
обслуживающую соту 102, первую соседнюю соту
104А, вторую соседнюю соту 104В, третью
соседнюю соту 104С и пользовательское
оборудование (UE) 112. В соседней соте 104А
расположена базовая станция 106А (BS, base station)
и связанная с ней антенная мачта для передачи
сигналов. Таким же образом соседние соты 104В и
104С могут содержать связанные с ними базовые
станции 106В и 106С соответственно.
Обслуживание UE 112 может выполняться
обслуживающей сотой 102, в которой расположена
обслуживающая базовая станция 108. Устройству
UE, такому как UE 112, может потребоваться зона
охвата, обеспечиваемая по меньшей мере одной
сотой. С точки зрения настоящего описания
соседние соты 104А-С и связанные с ними базовые
станции могут рассматриваться как объекты,
выполняющие одинаковые функции, и, таким
образом, могут упоминаться взаимозаменяемо, если
в определенном контексте это не приводит к
неоднозначности.
Обслуживающая сота 102 может в
широковещательном режиме передавать
ограниченную информацию о распределении кадров
передачи своих соседних сот, таких как соты 104А-
С, в сравнении с кадром передачи непосредственно
из самой обслуживающей соты 102. Кадр передачи
может содержать один или более опорных сигналов,
3. 28525
3
предназначенных, например, для измерений. В
одном из вариантов осуществления настоящего
изобретения обслуживающая сота 102 может
принимать из сот 104В и 104С данные сигнализации
о распределении подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных (MBSFN, multimedia broadcast single
frequency network). Устройство UE 112 может
получать указатели об оценках канала на основе
результатов измерений опорных сигналов в кадре
передачи из соседней соты, такой как сота 104А.
Поскольку некоторые кадры передачи не являются
подкадрами MBSFN, для того чтобы позволить
выполнять по меньшей мере эффективные по
времени измерения, каждая из соседних сот 104А-С
может в широковещательном режиме передавать
ограниченную информацию о распределении
подкадров MBSFN в сравнении с информацией о
распределении этих соседних сот 104А-С. Подкадр
MBSFN может представлять собой обычный
подкадр MBSFN или пустой подкадр, который
является разновидностью обычного подкадра
MBSFN и не содержит каких-либо управляющих
символов.
Устройство UE 112 может принимать
широковещательную информацию о конфигурациях
измерений, для того чтобы поддерживать
мобильные сервисы между сотами в беспроводной
сети, такой как сеть 3G и сеть технологии
долгосрочного развития (LTE, long-term evolution).
Устройство UE 112 может накапливать результаты
измерений каналов в соответствии с конфигурацией,
определенной беспроводной сетью, таким образом,
чтобы накапливались данные о надежности и
протяженности каналов, направленных к
обслуживающей соте 102 и соседним сотам 104А-С,
и контролировались определенные пороговые
значения результатов измерений. В одном из
вариантов осуществления настоящего изобретения
UE 112 находится в активном состоянии,
определяемом состоянием подключения уровня
управления радиоресурсами (RRC, radio resource
control), и поддерживает активное соединение с
обслуживающей сотой 102. Затем UE 112 через
обслуживающую соту 102 может сообщить в сеть о
результатах контроля, позволяющих сети принять
решение о выполнении хэндовера. Если UE 112
находится в состоянии ожидания, измерение
параметров канала может способствовать
определению момента, в который может
потребоваться изменить соту, характеристики
которой UE 112 контролирует в текущий момент
времени. UE 112 может представлять собой
мобильную станцию 3G, мобильную станцию 4G
или мобильное вычислительное устройство.
Обслуживающая базовая станция 108,
находящаяся в обслуживающей соте 102, для
управления радиоресурсами может включать
модуль 200 управления ресурсами, выполненный с
возможностью осуществления связи с соседними
сотами 104А-С и связанным UE 112. Более
подробно модуль 200 управления ресурсами
описывается со ссылкой на фиг.2.
В одном из вариантов осуществления
настоящего изобретения система 100 беспроводной
сети может представлять собой наземную сеть
радиодоступа UMTS (UTRAN, UMTS terrestrial radio
access network) для LTE или E-UTRAN, которая
может поддерживать услугу широковещательной
многоадресной передачи мультимедийных данных
(MBMS, multimedia broadcast multicast service) и
операции одночастотной сети широковещательной
передачи мультимедийных данных (MBSFN).
Система 100 беспроводной сети позволяет
использовать преимущества макроразнесения путем
передачи одних и тех же сигналов из базовых
станций 106А-С и 108. Услуга MBMS может
предоставляться либо на выделенном частотном
уровне MBMS, либо на смешанном уровне, при
этом одноадресная передача (включая односотовый
контент MBMS) может быть мультиплексирована по
времени с передачей MBSFN на том же частотном
уровне. В последнем случае передаваемые данные
MBSFN могут занимать выделенные подкадры с
фиксированным интервалом, например, в 1
миллисекунду, на которые разделяется интервал
передачи LTE. Структура выделенного подкадра
может отличаться от общей структуры
одноадресных подкадров в том, что касается
циклического префикса и опорных сигналов.
Вследствие такого различия первые символы OFDM
подкадра MBSFN могут содержать опорные
сигналы, в то время как в общих подкадрах
одноадресной передачи опорные сигналы также
передаются в некоторых символах, расположенных
в середине этих подкадров. В зависимости от
сконфигурированного для передачи подкадров
MBSFN распределения радиоресурсов
распределение подкадров MBSFN для соседних сот
104А-С может выполняться по-разному.
Для того чтобы получить наиболее точную
оценку канала, оборудованию UE 112 может
потребоваться измерить параметры соты, например,
соты 104А, в подкадрах с более высокой
плотностью опорных сигналов, таких как базовые
подкадры одноадресной передачи. Сота, например,
обслуживающая сота 102, для передачи
ограниченной информации о распределении
ресурсов соседних сот может использовать
информационный элемент
neighbourCellConfiguration (конфигурация соседней
соты), определенный в протоколе RRC.
Информационный элемент
neighbourCellConfiguration может регулярно
передаваться в широковещательном режиме в блоке
системной информации каждые несколько сотен
миллисекунд, и для конфигурирования режима
измерений, выполняемых UE 112, этот элемент
может также передаваться сетевым центром, таким
как базовая станция 108, в рамках сигнализации по
выделенному каналу.
На фиг.2 частично показан пример модуля 200
управления ресурсами в базовой станции 108,
изображенной на фиг.1. Модуль управления
ресурсами может содержать модуль 214 управления
и модуль 216 интерфейса. Модуль 216 интерфейса
4. 28525
4
может быть выполнен с возможностью
осуществления связи с UE 112 и соседними сотами
104А-С для сигнализации информации, связанной с
управлением ресурсами.
Модуль 214 управления может быть выполнен с
возможностью сбора указателей распределения
ресурсов соседних сот 104А-С и генерации карты
распределения ресурсов соседних сот, основанной
на одном или более таких указателей. Карта
распределения ресурсов может являться
схематическим представлением общего вида
распределения ресурсов соседних сот. Более
подробно карта распределения ресурсов показана на
фиг.4 и соответственно описывается со ссылкой на
этот чертеж. Модуль 214 управления может быть
также выполнен с возможностью генерации
подмножества поиска распределений ресурсов
соседних сот на основе карты распределения
ресурсов соседних сот. Подмножество поиска
представляет собой подмножество всех
распределений кадров передачи соседних сот 140А-
С и позволяет более точно определить
распределение ресурсов, который UE 112 может
использовать для сбора результатов измерений в
UE. Модуль 214 управления может быть также
выполнен с возможностью формирования
сообщения о конфигурации соседних сот, которое
содержит подмножество поиска распределений
ресурсов соседних сот и подлежит передаче в UE
112 посредством модуля 216 интерфейса.
На фиг.3 показан пример способа 300 передачи в
UE 112 подмножества поиска распределений
ресурсов соседних сот. Способ 300 в блоке 302
может включать прием в обслуживающей базовой
станции 108 указателя распределения ресурсов
соседних сот в каждой из одной или более соседних
сот, в блоке 304 генерацию карты распределения
ресурсов, в блоке 306 генерацию подмножества
поиска распределений ресурсов соседних сот, в
блоке 308 формирование сообщения с
уведомлением о конфигурации соседних сот и
передачу сообщения о конфигурации соседних сот
по меньшей мере в одно UE, например, в UE 112.
Прием указателей о распределении ресурсов
соседних сот, выполняемый в блоке 301, может
включать прием в обслуживающей соте 102
широковещательного сообщения, поступающего из
каждой из соседних сот 104А-С и содержащего
информацию о распределении подкадров MBSFN и
о других типах распределения каналов. Прием
указателей о распределении ресурсов соседних сот,
выполняемый в блоке 301, может также включать
прием указателя о распределении подкадров
MBSFN в соседних сотах 104А-С из других
источников, таких как сетевой центр. Указатели
распределения ресурсов могут приниматься с
помощью протокола сигнализации, такого как Х1,
который определен в спецификациях стандартов
LTE, или с помощью других подходящих
протоколов сигнализации.
Генерация карты распределения ресурсов
соседних сот, выполняемая в блоке 304, может
включать генерацию карты распределения ресурсов
соседних сот на основе принятых указателей
распределения ресурсов. Генерация карты
распределения ресурсов соседних сот, выполняемая
в блоке 304, может также включать агрегирование
указателей, поступающих из соседних сот 104А-С, в
общее логическое представление распределения
ресурсов соседних сот. Распределение ресурсов
может представлять собой распределение кадра
передачи относительно распределения кадра
передачи обслуживающей соты 102.
Генерация подмножества поиска распределений
ресурсов соседних сот, выполняемая в блоке 306,
может включать суммирование информации,
содержащейся в карте распределения ресурсов
соседних сот, и преобразование этой
суммированной информации в представление
подмножества поиска. Одним из примеров
представления подмножества поиска является
представление в виде битовой карты. Подмножество
поиска может соответствовать более точному
пространству поиска, позволяющему UE 112
выполнять поиск каналов и накапливать результаты
различных измерений. В одном из вариантов
осуществления настоящего изобретения
распределение подкадров MBSFN представляет
собой распределение ресурсов каналов, подлежащих
контролю и поиску оборудованием UE 112.
Генерация подмножества поиска распределений
ресурсов соседних сот, выполняемая в блоке 306,
для предоставления устройству UE112 одного из
более узких подмножеств поиска может также
включать генерацию указателя битовой карты
следующим образом:
00: не во всех соседних сотах 104А-С
распределение подкадров MBSFN совпадает с
распределением подкадров MBSFN или его
подмножеством, используемом в обслуживающей
соте 102; и
10: распределение подкадров MBSFN во всех
соседних сотах 104А-С совпадает с распределением
подкадров MBSFN или его подмножеством,
используемом в обслуживающей соте 102.
Формирование сообщения о конфигурации
соседних сот, выполняемое в блоке 308, может
включать создание информационного элемента
протокола, такого как neighborCellConfiguration,
определенного в протоколе RRC, и включение в
информационный элемент протокола указателей
битовой карты подмножества поиска для
распределений ресурсов соседних сот. Передача
сообщения о конфигурации соседних сот,
выполняемая в блоке 310, может включать передачу
в UE 112 и в другие связанные UE, если они
имеются, сообщения протокола, которое может
содержать информационный элемент
neighborCellConfiguration протокола.
Распределения ресурсов в других базовых
станциях, например, в станциях 106А-С, могут
отличаться по объему. Например, соседняя сота
104В может обеспечивать распределение ресурсов
для одного потока широковещательной услуги
передачи данных, в то время как обслуживающая
базовая станция 108 может обеспечивать
5. 28525
5
распределение ресурсов для множества потоков
широковещательной услуги передачи данных. В
результате обслуживающая сота 102 имеет большее
по объему распределение ресурсов. В этом примере
указатель, указывающий, являются ли
распределения ресурсов всех соседних сот 104А-С
одинаковыми или различными по отношению к
распределению ресурсов обслуживающей соты 102,
может указывать на то, что распределения
отличаются. В таком сценарии UE 112 не может
исключить любые потенциальные области
распределения, как область распределения соседней
соты 104В, за исключением областей, которые
специально обозначены как области, которые могут
быть не заняты в каком-либо процессе
распределения ресурсов.
В одном из вариантов осуществления
настоящего изобретения в UE112 может
передаваться указатель, который указывает,
является ли распределение ресурсов всех соседних
сот 104А-С подмножеством по отношению к
распределению ресурсов обслуживающей соты 102,
включая случай, когда распределение ресурсов
соседних сот 104А-С совпадает с распределением
ресурсов обслуживающей соты 102. В
альтернативном варианте указатель может также
указывать на то, что распределение ресурсов всех
соседних сот 104А-С не является подмножеством по
отношению к распределению ресурсов
обслуживающей соты 102. С помощью такого
указателя в одном из сценариев UE 112 может
принимать сигнализацию о том, что распределение
ресурсов соседней соты 104В является
подмножеством распределения ресурсов
обслуживающей соты 102, если распределение
ресурсов соседней соты 104В полностью
перекрывает распределение ресурсов
обслуживающей соты 102. В таком сценарии UE 112
может информироваться о том, что потенциальная
область распределения ресурсов соседней соты
104В максимально ограничена областью
распределения ресурсов обслуживающей соты 102.
Устройство UE 112 в таком сценарии может
выполнять измерения в любой области
распределения ресурсов, которая не перекрывает
известную область распределения ресурсов его
обслуживающей соты 102. Более подробно это
описывается ниже со ссылкой на фиг. 4.
На фиг.4 показан пример карты 400
распределения ресурсов соседних сот. Карта 400
распределения ресурсов соседних сот может
содержать логическое представление всего
пространства поиска распределений ресурсов
соседних сот и подмножества поиска, которые
могут содержать только область распределений
ресурсов соседних сот, представляющих интерес с
точки зрения измерений каналов, выполняемых UE
112. Карта 400 распределения ресурсов соседних сот
может содержать две области: область 410
(заштрихованную на чертеже) и область 412
(незаполненную). Область 410 может представлять
распределения ресурсов соседних сот, которые
перекрывают распределение ресурсов
обслуживающей соты 102, и эта область может быть
исключена устройством UE 112 из поиска,
осуществляемого для измерений каналов. Как
показано на фиг. 4, распределение кадров передачи
обслуживающей станцией BS 108, необходимой для
UE 112, например, распределение подкадров
MBSFN, может полностью перекрывать
распределение для соседней соты 1 (104А).
Распределение ресурсов соседней соты 2 (104В)
показано как частично перекрывающееся с
распределением ресурсов обслуживающей соты 102.
В соседней соте 3 (104С) нет ни одного
распределенного подкадра MBSFN. Поскольку
распределения ресурсов соседних сот 104А-С
потенциально могут представлять собой
подмножество распределения ресурсов
обслуживающей соты 102, UE 112 может получать
сигнализацию о том, что распределения ресурсов
соседних сот являются подмножеством
распределения ресурсов обслуживающей соты 102,
и UE 112 может исключить из своих измерений
известную область 410 распределения ресурсов
обслуживающей соты 102. Если передается
исключительно сигнализация о том, что
распределения ресурсов соседних сот 104А-С
отличаются, то UE 112 может понадобиться
исключить всю область 410 и 412 распределения
ресурсов из своих измерений, поскольку указатель
может не ограничивать предполагаемые
местоположения распределений ресурсов соседних
сот 104А-С. Устройство UE 112, которое способно
исключать только некоторые области из своих
измерений, может выполнять свои измерения с
использованием доступных опорных сигналов в не
исключенных областях быстрее, точнее и более
экономно с точки зрения потребления
электроэнергии.
На фиг.4 показан пример, иллюстрирующий
логическое представление области распределения
ресурсов только по одной оси. Специалисту в этой
области техники известно, что эта ось может
соответствовать временному, частотному или
кодовому домену мультиплексирования. Кроме
того, очевидно, что область распределения может
также содержать множество осей. Например,
множественный ортогональный доступ с
разделением по частоте (OFDMA, orthogonal
frequency division multiple access) может
определяться временной и частотной осями, a
OFDMA с ортогональным кодированием может
определяться временной, частотной и кодовой
осями.
На фиг.5 показан пример способа 500 для сбора в
UE 112 результатов измерений на основе
подмножества поиска распределений ресурсов
соседних сот. Способ 500 может включать в блоке
504 прием сообщения о конфигурации ресурсов
соседних сот от обслуживающей соты 102 и сбор
результатов измерений в блоке 506 на основе
подмножества поиска, содержащегося в сообщении
о конфигурации ресурсов соседних сот. Прием
сообщения о распределении ресурсов соседних сот,
выполняемый в блоке 504, может включать
6. 28525
6
извлечение информации о подмножестве поиска для
сообщения о конфигурации ресурсов соседних сот.
Сбор результатов измерений, выполняемый в блоке
506, может включать выполнение одного или более
измерений параметров каналов на основе
подмножества поиска распределения ресурсов
соседних сот.
Без какого-либо ограничения объема,
интерпретации или применения приведенной ниже
формулы изобретения, технический результат
одного или более вариантов осуществления
настоящего изобретения может быть достигнут в
узле nodeB системы LTE и мобильных станциях
поколения 3G или 4G.
Варианты осуществления настоящего
изобретения могут быть реализованы в виде
программного обеспечения, аппаратуры,
прикладной логики или комбинации программного
обеспечения, аппаратуры и прикладной логики.
Программное обеспечение, прикладная логика и/или
аппаратное обеспечение могут размещаться в
памяти, процессоре, вычислительном устройстве
или в узле беспроводной сети. При необходимости
часть программного обеспечения, прикладной
логики и/или аппаратного обеспечения может
размещаться на вычислительном устройстве или
сетевом устройстве, часть программного
обеспечения, прикладной логики и/или аппаратного
обеспечения может размещаться на другом сетевом
устройстве, и часть программного обеспечения,
прикладной логики и/или аппаратного обеспечения
может размещаться на вычислительном устройстве
или сетевом устройстве. Прикладная логика,
программное обеспечение или набор инструкций
предпочтительно хранится на одном из различных
традиционных машиночитаемых устройств. В
контексте этого документа "машиночитаемое
устройство" может представлять собой любой
носитель или средство, способное содержать,
хранить, передавать, распространять или
транспортировать инструкции для использования
совместно с системой, оборудованием или
устройством исполнения инструкций.
При необходимости различные функции,
обсуждавшиеся в этом описании, могут
выполняться в ином порядке и/или параллельно
друг с другом. Кроме того, при необходимости одна
или более вышеописанных функций могут
объединяться или быть необязательными для
выполнения.
Хотя различные аспекты настоящего
изобретения изложены в независимых пунктах
формулы изобретения, другие аспекты изобретения
включают комбинации характеристик отличные от
приведенных в описании вариантах осуществления
и/или зависимых пунктах формулы изобретения, с
характеристиками, указанными в независимых
пунктах формулы изобретения, а не только
комбинации, явно изложенные в формуле
изобретения.
Здесь следует также отметить, что хотя выше
описаны примеры осуществления настоящего
изобретения, эти описания не должны
истолковываться в ограничительном смысле. Более
того, могут быть внесены различные модификации и
изменения без выхода за рамки настоящего
изобретения, описанного в прилагаемой формуле
изобретения.
ФОРМУЛА ИЗОБРЕТЕНИЯ
1. Способ, включающий: прием в базовой
станции, по меньшей мере, одного указателя одного
или более первых распределений ресурсов в одной
или более соседних базовых станциях; и передачу из
базовой станции, по меньшей мере, в один
экземпляр связанного пользовательского
оборудования сообщения, содержащего второй
указатель о том, являются ли первые распределения
ресурсов в каждой из одной или более соседних
базовых станций подмножеством второго
распределения ресурсов базовой станции.
2. Способ по п.1, отличающийся тем, что
передача сообщения также включает передачу
сообщения о конфигурации соседних сот,
содержащего второй указатель о том, являются ли
первые распределения ресурсов одной или более
соседних базовых станций подмножеством второго
распределения ресурсов базовой станции.
3. Способ по п.2, включающий также прием
сообщения о конфигурации соседних сот по
меньшей мере в одном экземпляре связанного
пользовательского оборудования.
4. Способ по п.3, включающий также
выполнение одного или более измерений в
экземпляре пользовательского оборудования на
основе второго указателя.
5. Способ по любому из п.п.1-4, отличающийся
тем, что второе распределение ресурсов
представляет собой распределение подкадров в
одночастотной сети широковещательной передачи
мультимедийных данных ( MBSFN ).
6. Способ по любому из п.п.1-5, отличающийся
тем, что, при приеме, второй указатель содержит 2
бита, где битовое значение 10 указывает на то, что
распределения подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных каждой из одной или более соседних
базовых станций совпадают или являются их
подмножествами в базовой станции.
7. Способ по любому из п.п.1-5, отличающийся
тем, что передача сообщения также включает
генерацию первого указателя, указывающего, что не
все первые распределения ресурсов являются
подмножеством второго распределения ресурсов,
или генерацию второго указателя, указывающего,
что каждое первое распределение ресурсов является
подмножеством второго распределения ресурсов.
8. Способ по любому из п.п.1-7, включающий
также генерацию карты распределения ресурсов
соседних сот, которая содержит информацию о
первом и втором распределении ресурсов, для
упрощения генерации второго указателя.
9. Способ по п.8, отличающийся тем, что
второй указатель указывает подмножество поиска
карты распределения ресурсов соседних сот.
7. 28525
7
10. Способ по любому из п.п.1-9,
отличающийся тем, что второе распределение
ресурсов определяется, по меньшей мере, по
времени, частоте или кодовому домену.
11. Устройство, содержащее: первый модуль,
выполненный с возможностью приема в базовой
станции, по меньшей мере, одного указателя одного
или более первых распределений ресурсов в одной
или более соседних базовых станциях; и второй
модуль, выполненный с возможностью передачи из
базовой станции, по меньшей мере, в один
экземпляр пользовательского оборудования
сообщения, содержащего второй указатель о том,
являются ли первые распределения ресурсов в
каждой из одной или более соседних базовых
станций подмножеством второго распределения
ресурсов базовой станции.
12. Устройство по п.11, отличающееся тем, что
пользовательское оборудование представляет собой
мобильную станцию третьего поколения (3G),
мобильную станцию четвертого поколения (4G) или
мобильное вычислительное устройство.
13. Устройство по п.11, отличающееся тем, что
представляет собой узел nodeB системы
долгосрочного развития (LTE),
усовершенствованный узел eNodeB системы LTE
или узел доступа, соответствующий стандартам
проекта разработки систем третьего поколения
(3GPP).
14. Устройство по любому из п.п.11-13,
отличающееся тем, что второй модуль также
выполнен с возможностью генерации первого
указателя, указывающего, что не все первые
распределения ресурсов являются подмножеством
второго распределения ресурсов, или генерации
второго указателя, указывающего, что каждое
первое распределение ресурсов является
подмножеством второго распределения ресурсов.
15. Устройство по п.11, отличающееся тем, что
второе распределение ресурсов представляет собой
распределение подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных ( MBSFN ).
16. Устройство по п.15, отличающееся тем, что
распределение подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных представляет собой распределение обычных
подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных или распределение пустых подкадров.
17. Система, содержащая: первое устройство,
выполненное с возможностью приема, по меньшей
мере, одного указателя одного или более первых
распределений ресурсов в одной или более соседних
базовых станций; и передачи, по меньшей мере, в
один экземпляр связанного пользовательского
оборудования сообщения, содержащего второй
указатель о том, являются ли первые распределения
ресурсов в каждой из одной или более соседних
базовых станций подмножеством второго
распределения ресурсов первого устройства; и
второе устройство, выполненное с возможностью
приема сообщения из первого устройства и
выполнения одного или более измерений на основе
второго указателя.
18. Система по п.17, отличающаяся тем, что
первое устройство представляет собой узел доступа,
соответствующий стандартам проекта разработки
систем третьего поколения (3GPP), узел nodеB
системы долгосрочного развития (LTE) или
усовершенствованный узел eNodeB системы LTE и
второе устройство представляет собой мобильную
станцию третьего поколения (3G), мобильную
станцию четвертого поколения (4G) или мобильное
вычислительное устройство.
19. Система по п.17, отличающаяся тем, что
второе устройство выполнено с возможностью
приема сообщения по протоколу управления
радиоресурсами.
20. Система по п.17, отличающаяся тем, что
одно или более измерений включают, по меньшей
мере, измерение параметров канала второго
устройства.
21. Система по п.17, отличающаяся тем, что
второй указатель содержит 2 бита, где битовое
значение 10 указывает на то, что распределения
подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных каждой из одной или более соседних
базовых станций совпадают или являются их
подмножествами в базовой станции.
22. Компьютерный программный продукт,
содержащий постоянный машиночитаемый
носитель, на котором хранится компьютерный
программный код, записанный для использования
компьютером, при этом компьютерный
программный код содержит: код для приема в
базовой станции, по меньшей мере, одного
указателя одного или более первых распределений
ресурсов в одной или более соседних базовых
станциях; и код для передачи из базовой станции, по
меньшей мере, в один экземпляр связанного
пользовательского оборудования сообщения,
содержащего второй указатель о том, являются ли
первые распределения ресурсов каждой из одной
или более соседних базовых станций
подмножеством второго распределения ресурсов
базовой станции.
23. Компьютерный программный продукт по
п.22, отличающийся тем, что второй указатель
содержит 2 бита, где битовое значение 10 указывает
на то, что распределения подкадров в
одночастотной сети широковещательной передачи
мультимедийных данных каждой из одной или
более соседних базовых станций совпадают или
являются их подмножествами в базовой станции.
24. Устройство, содержащее по меньшей мере,
один процессор, и по меньшей мере, одну память, на
которой хранится компьютерный программный код;
по меньшей мере, одна память и компьютерный
программный код выполнены с возможностью,
посредством, по меньшей мере, одного процессора,
вызывать устройство, по меньшей мере, принимать
из связанной базовой станции указатель первого
распределения ресурсов связанной базовой станции;
и принимать из связанной базовой станции, по
8. 28525
8
меньшей мере, один второй указатель являются ли
одно или более вторых распределений ресурсов в
одной или более соседних базовых станциях
связанной базовой станции теми же самыми или
подмножество первого распределения ресурсов
связанной базовой станции.
25. Устройство по п.24, отличающееся тем, что
второй указатель содержит 2 бита, где битовое
значение 10 указывает на то, что распределения
подкадров в одночастотной сети
широковещательной передачи мультимедийных
данных каждой из одной или более соседних
базовых станций совпадают или являются их
подмножествами в базовой станции.
26. Устройство по п.24, отличающееся тем, что,
по меньшей мере, одна память и компьютерный
программный код также выполнены с
возможностью, посредством, по меньшей мере,
одного процессора, вызывать устройство, по
меньшей мере: исключить первое распределение
ресурсов из конфигурации измерений в зависимости
от второго указателя.
