20190201 Cloud Native Kansai AKS Azure

Azure
AKS をいちばん楽に始める方法
平岡一成
クラウドソリューションアーキテクト
日本マイクロソフト株式会社
2019/02/01
Cloud Native Kansai #01
20 min
Azure Kubernetes Service x Azure DevOps

平岡一成ひらおかいっせい
日本マイクロソフト株式会社パートナー事業本部、パートナー技術統括本部
クラウドソリューションアーキテクト
担当領域
Azure Apps (Application Development)
Web, API Server, PaaS, OSS, Container, Cognitive Services, NoSQL
経歴
• 2004年より、エンジニアとしてWebアプリケーション開発・運用プロジェクトに従事。
• 2012年に国内最大手EC事業会社に入社。EC サービスを支えるバックエンドAPIの開発・運用を行うグループマ
ネージャを担当。大規模＆高負荷システムの構築を得意とする。
• 2017年3月より現職。Azureパートナー向けの技術支援やPoC支援などを担当し、現在に至る。
自己紹介
@hoisjp
hoisjp

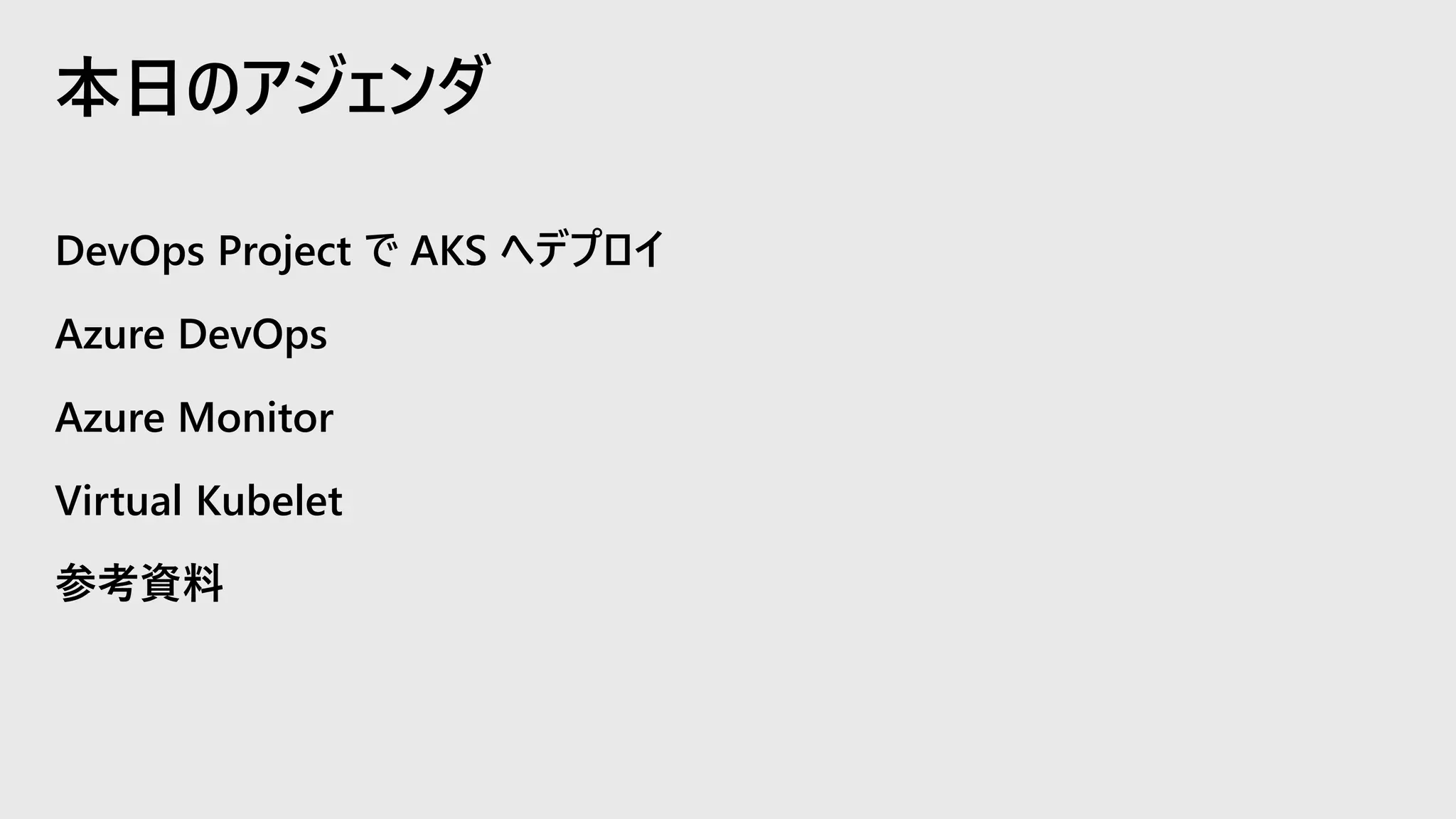

本日のアジェンダ
DevOps Project で AKS へデプロイ
Azure DevOps
Azure Monitor
Virtual Kubelet
参考資料

1. Azure?
2. Azure Kubernetes Service?
Question:

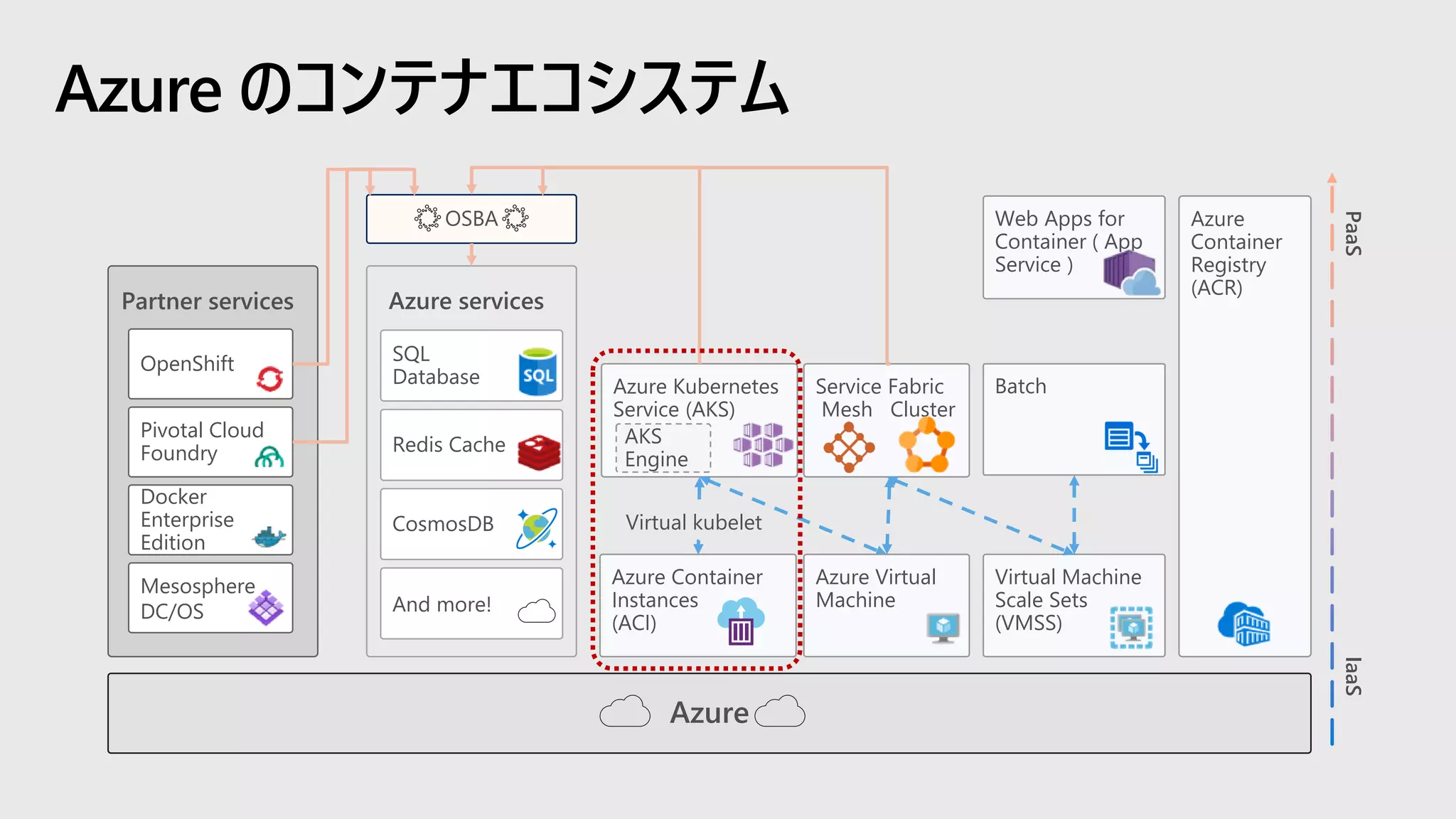

Azure のコンテナエコシステム
IaaSPaaS
Azure services
SQL
Database
Redis Cache
CosmosDB
And more!
Partner services
OpenShift
Pivotal Cloud
Foundry
Docker
Enterprise
Edition
Mesosphere
DC/OS
Azure
Azure
Container
Registry
(ACR)
OSBA
Azure Kubernetes
Service (AKS)
AKS
Engine
Batch
Azure Container
Instances
(ACI)
Virtual Machine
Scale Sets
(VMSS)
Service Fabric
Mesh Cluster
Virtual kubelet
Web Apps for
Container ( App
Service )
Azure Virtual
Machine

DevOps Project
最速で楽に AKS を始める

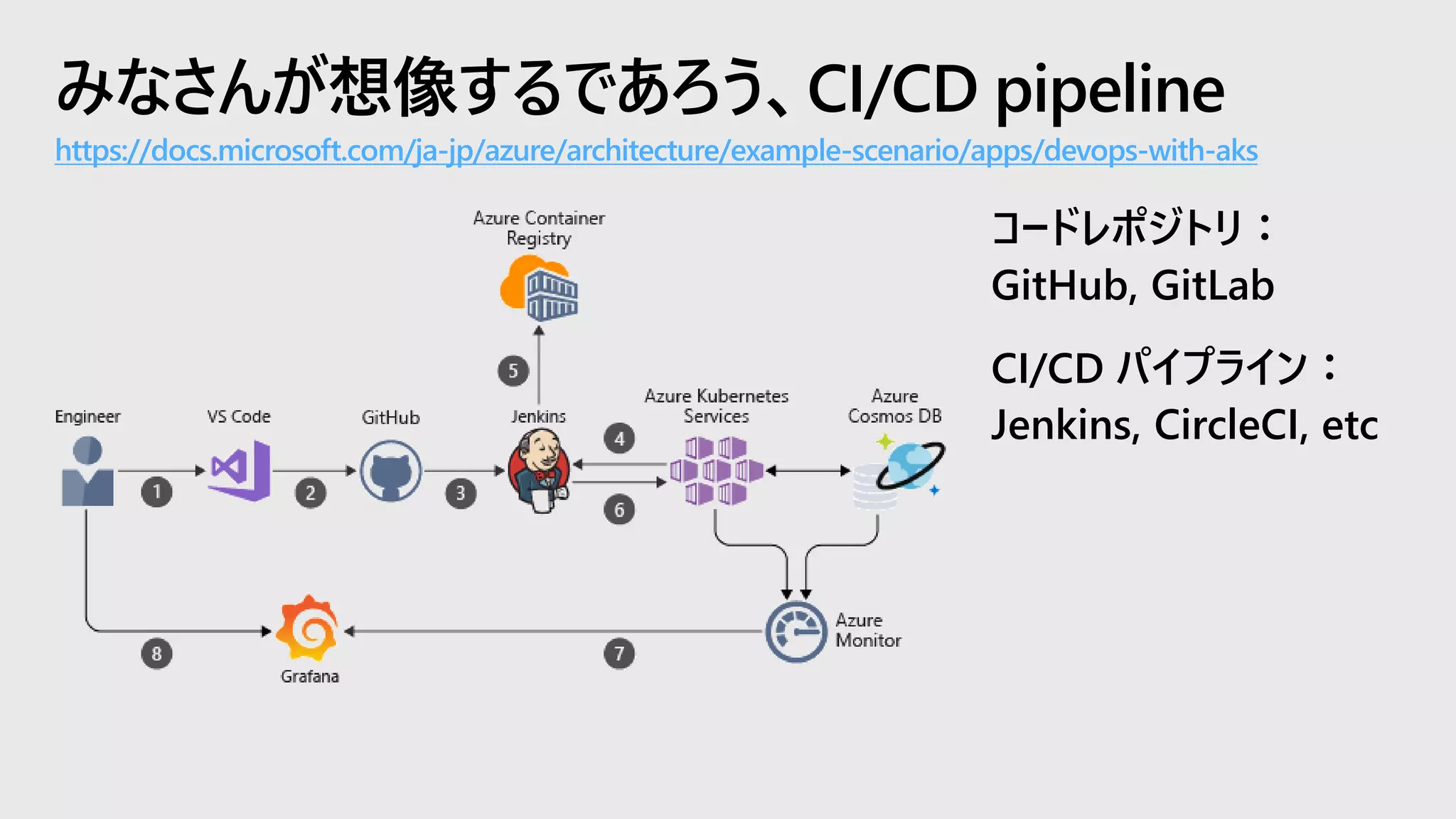

みなさんが想像するであろう、CI/CD pipeline
https://docs.microsoft.com/ja-jp/azure/architecture/example-scenario/apps/devops-with-aks
コードレポジトリ：
GitHub, GitLab
CI/CD パイプライン：
Jenkins, CircleCI, etc

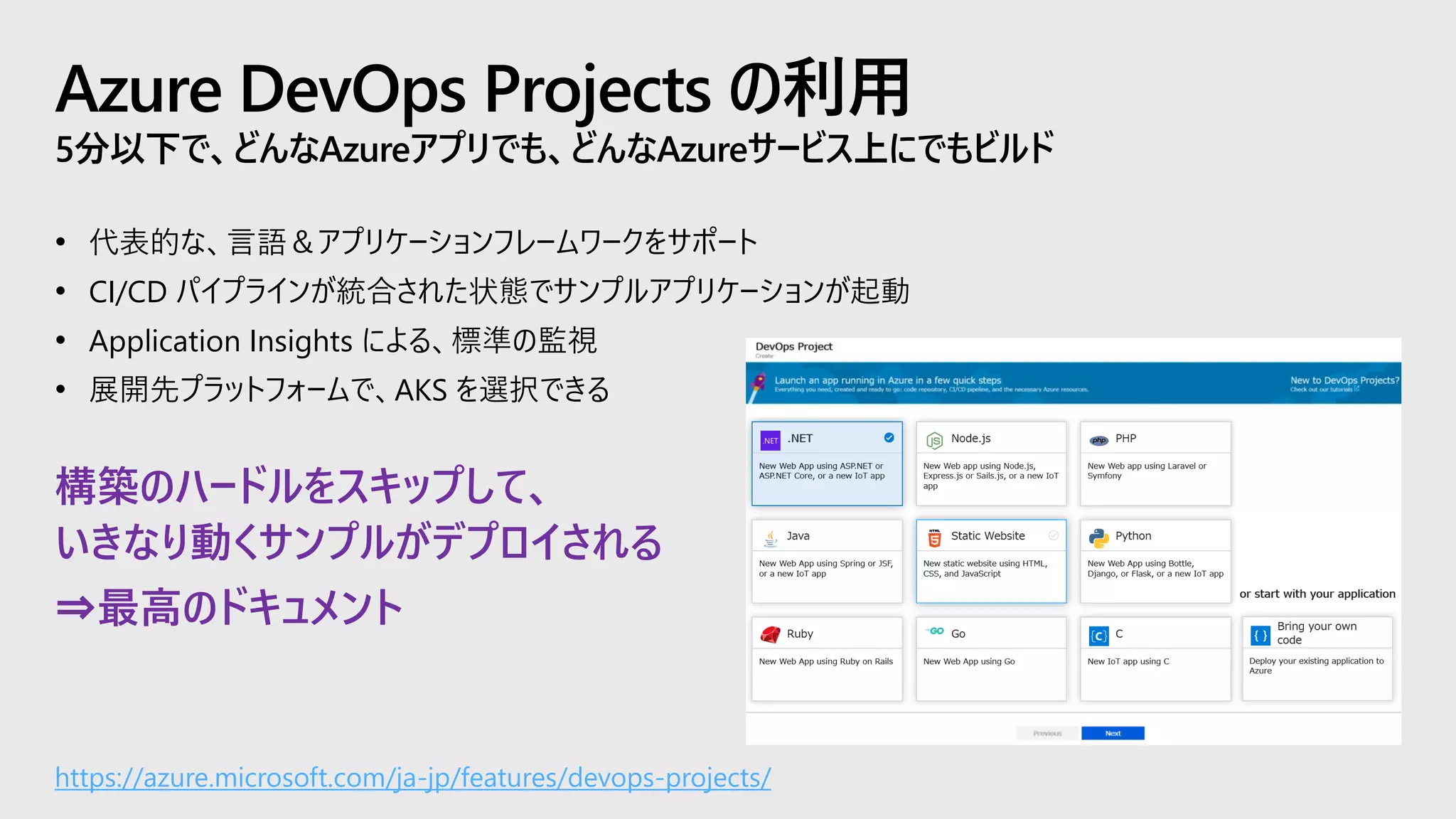

Azure DevOps Projects の利用
5分以下で、どんなAzureアプリでも、どんなAzureサービス上にでもビルド
• 代表的な、言語＆アプリケーションフレームワークをサポート
• CI/CD パイプラインが統合された状態でサンプルアプリケーションが起動
• Application Insights による、標準の監視
• 展開先プラットフォームで、AKS を選択できる
https://azure.microsoft.com/ja-jp/features/devops-projects/
構築のハードルをスキップして、
いきなり動くサンプルがデプロイされる
⇒最高のドキュメント

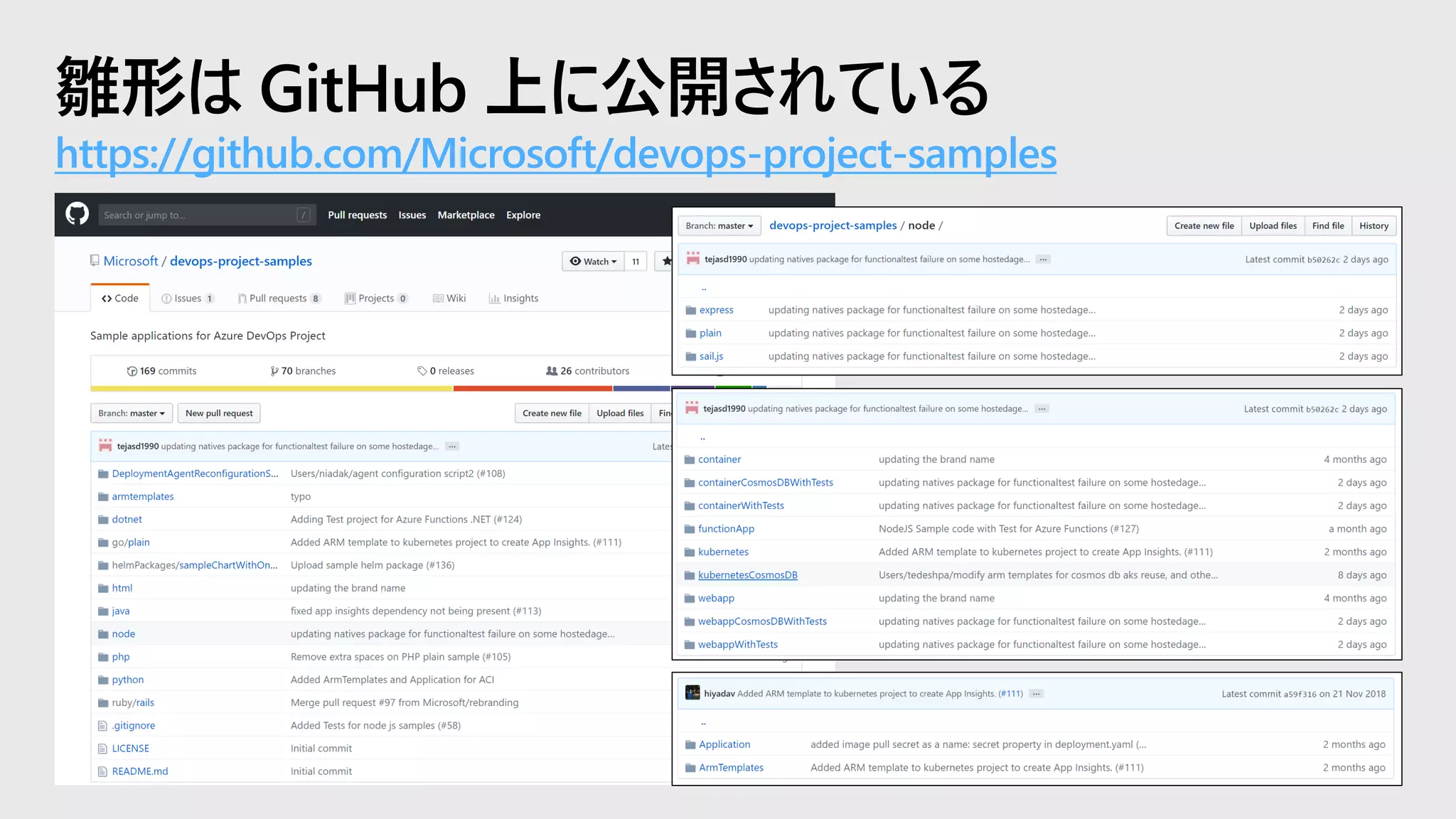

雛形は GitHub 上に公開されている
https://github.com/Microsoft/devops-project-samples

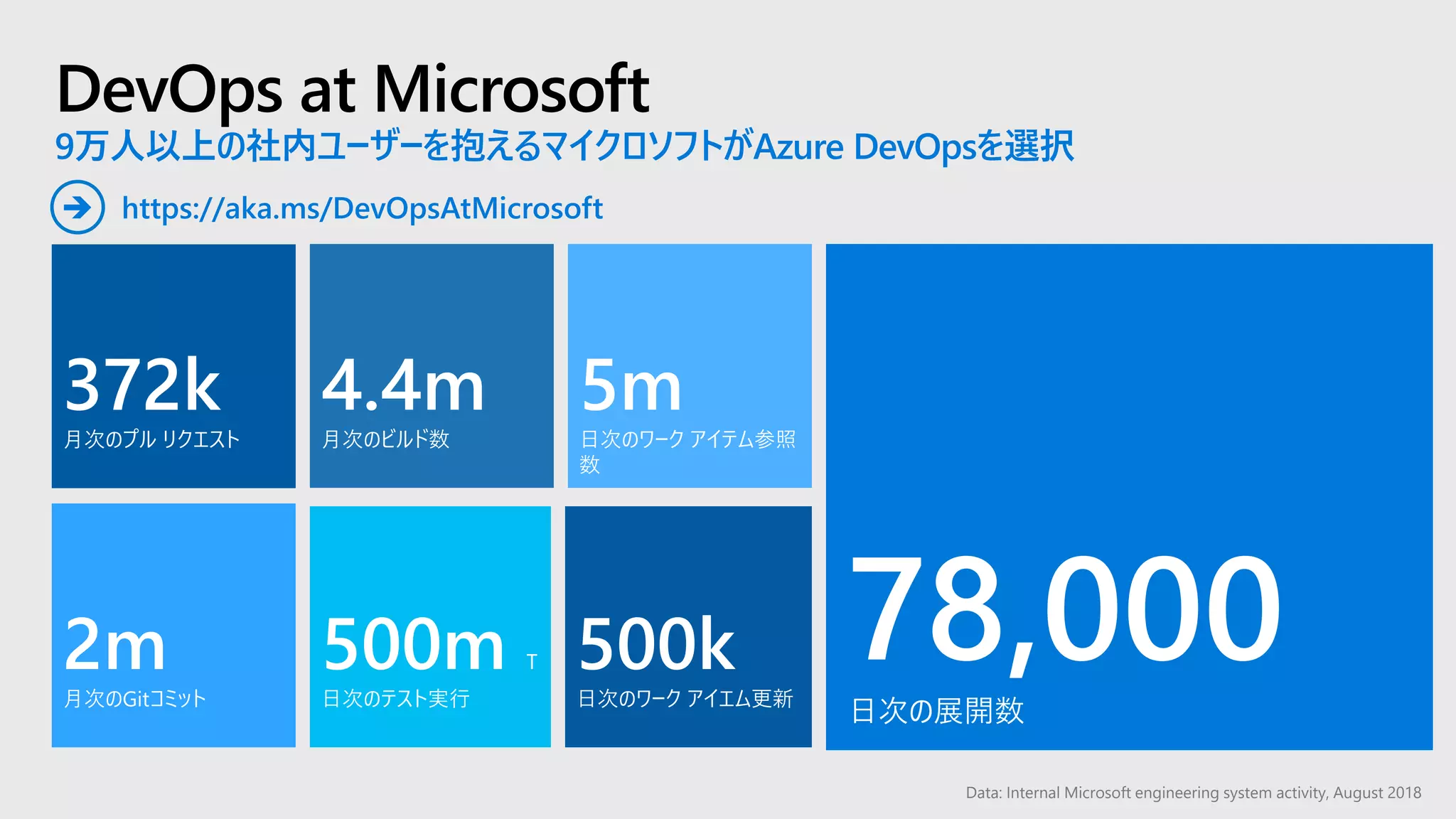

DevOps at Microsoft
9万人以上の社内ユーザーを抱えるマイクロソフトがAzure DevOpsを選択
Data: Internal Microsoft engineering system activity, August 2018
372k
月次のプルリクエスト
2m
月次のGitコミット
78,000日次の展開数
4.4m
月次のビルド数
500m T
日次のテスト実行
500k
日次のワークアイエム更新
5m
日次のワークアイテム参照
数
https://aka.ms/DevOpsAtMicrosoft➔

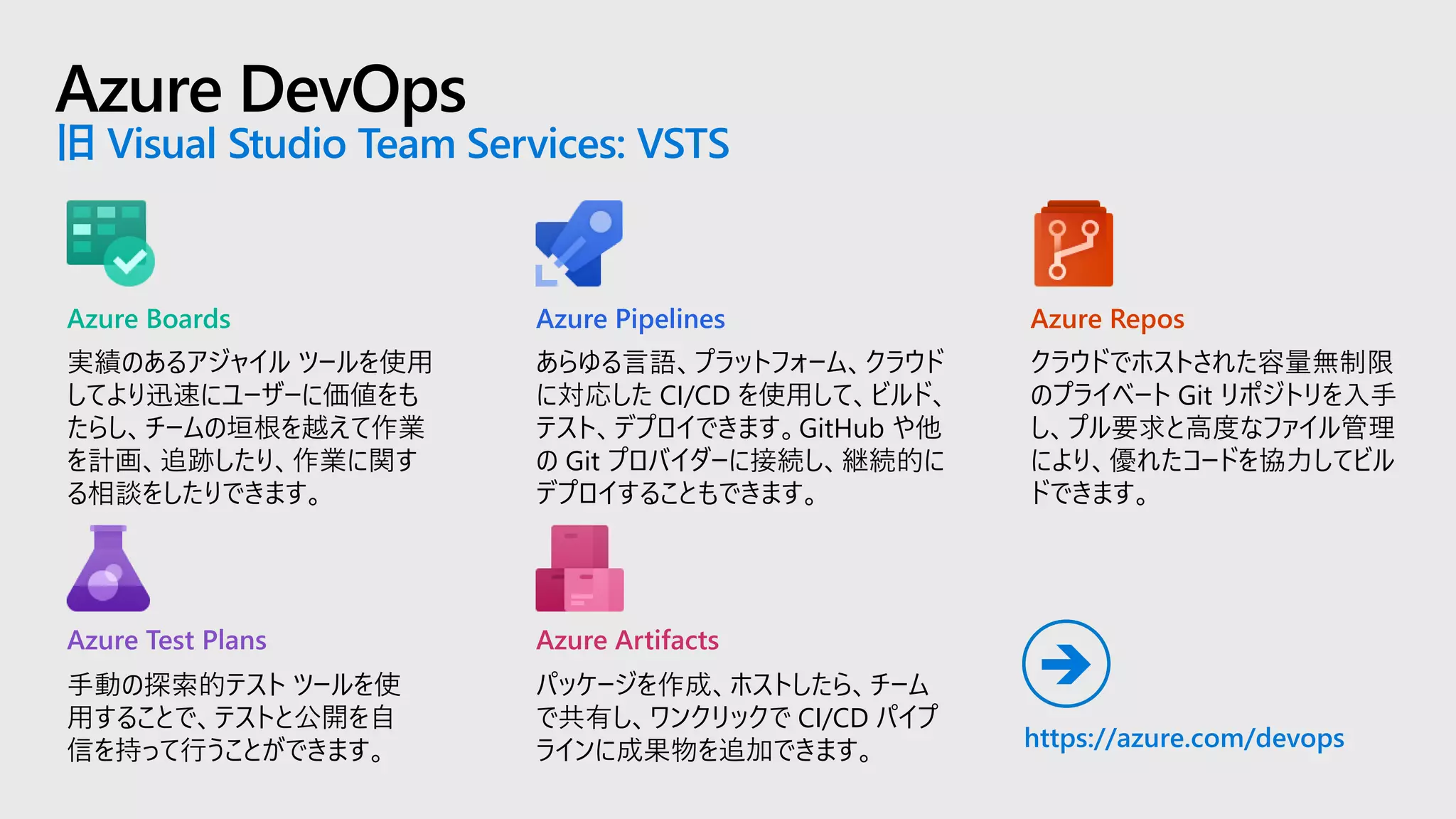

Azure DevOps
旧 Visual Studio Team Services: VSTS
実績のあるアジャイルツールを使用
してより迅速にユーザーに価値をも
たらし、チームの垣根を越えて作業
を計画、追跡したり、作業に関す
る相談をしたりできます。
あらゆる言語、プラットフォーム、クラウド
に対応した CI/CD を使用して、ビルド、
テスト、デプロイできます。GitHub や他
の Git プロバイダーに接続し、継続的に
デプロイすることもできます。
クラウドでホストされた容量無制限
のプライベート Git リポジトリを入手
し、プル要求と高度なファイル管理
により、優れたコードを協力してビル
ドできます。
手動の探索的テストツールを使
用することで、テストと公開を自
信を持って行うことができます。
パッケージを作成、ホストしたら、チーム
で共有し、ワンクリックで CI/CD パイプ
ラインに成果物を追加できます。
Azure Boards Azure ReposAzure Pipelines
Azure Test Plans Azure Artifacts
https://azure.com/devops
➔

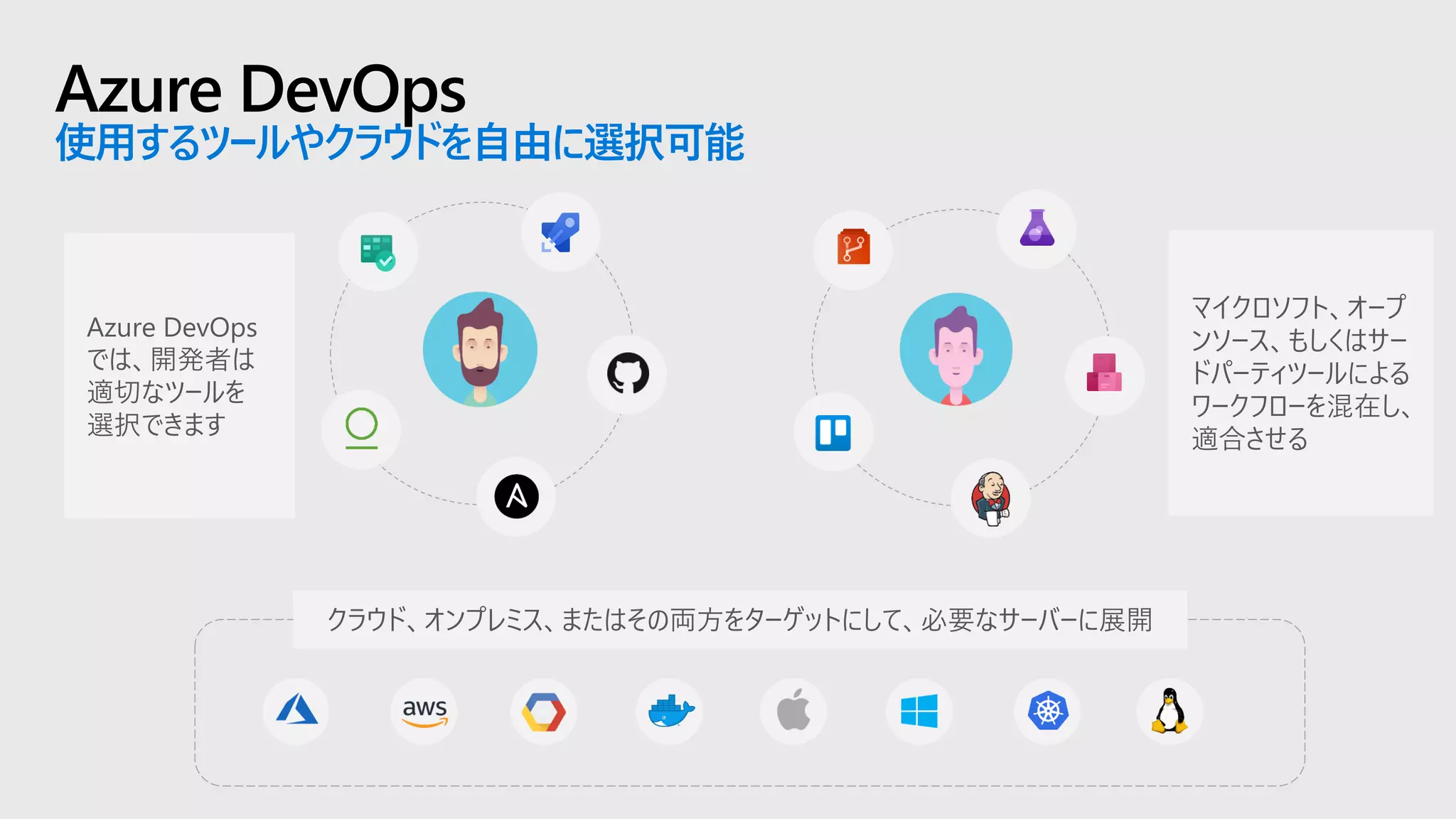

Azure DevOps
使用するツールやクラウドを自由に選択可能
マイクロソフト、オープ
ンソース、もしくはサー
ドパーティツールによる
ワークフローを混在し、
適合させる
Azure DevOps
では、開発者は
適切なツールを
選択できます
クラウド、オンプレミス、またはその両方をターゲットにして、必要なサーバーに展開

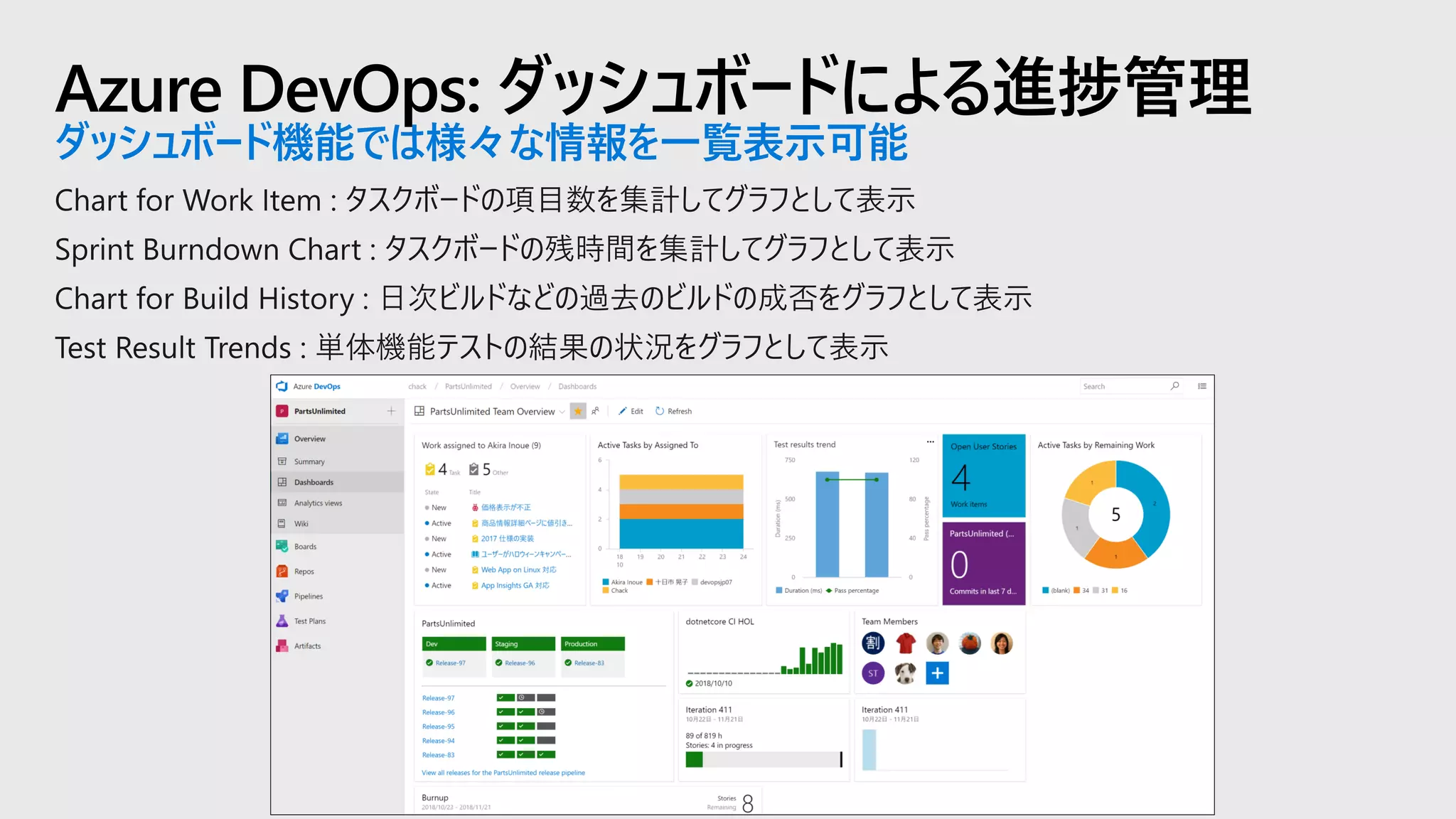

Azure DevOps: ダッシュボードによる進捗管理
ダッシュボード機能では様々な情報を一覧表示可能

Demo
DevOps プロジェクトによって作成されたパイプラインを確認する
• Azure Pipelines
• Azure Repos

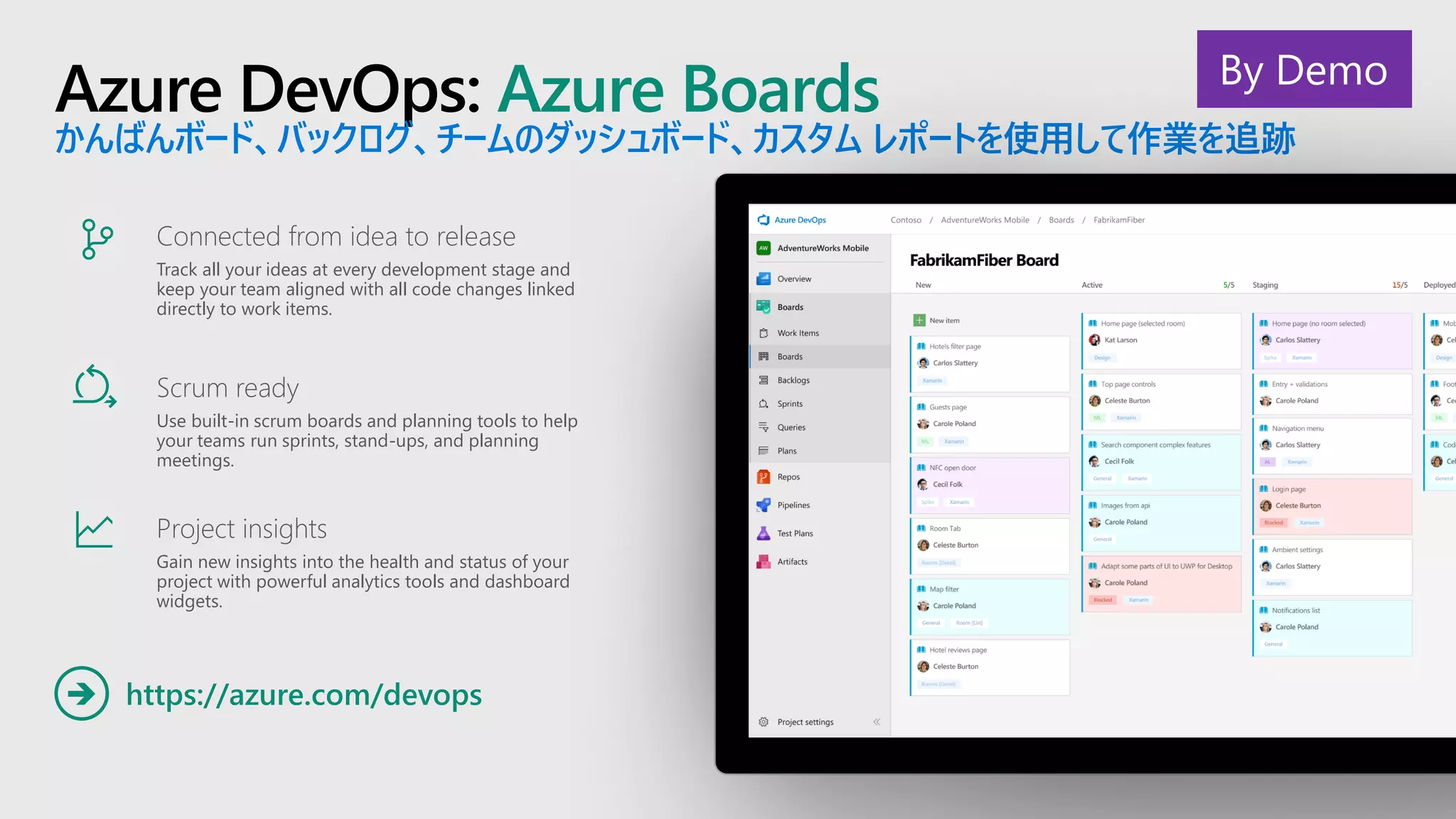

Azure DevOps: Azure Boards
かんばんボード、バックログ、チームのダッシュボード、カスタムレポートを使用して作業を追跡
https://azure.com/devops➔
Connected from idea to release
Track all your ideas at every development stage and
keep your team aligned with all code changes linked
directly to work items.
Scrum ready
Use built-in scrum boards and planning tools to help
your teams run sprints, stand-ups, and planning
meetings.
Project insights
Gain new insights into the health and status of your
project with powerful analytics tools and dashboard
widgets.
By Demo

Azure DevOps: Azure Pipelines
オープンソース用に 10 個の無料の並列ジョブ (時間制限なし) を実行可能な、
Linux, macOS, および Windows 用のクラウドホステッドパイプライン
Any language, any platform, any cloud
Build, test, and deploy Node.js, Python,  Java, PHP, Ruby,
C/C++, .NET, Android, and iOS apps. Run in parallel on
Linux, macOS, and Windows. Deploy to Azure, AWS,
GCP or on-premises
Extensible
Explore and implement a wide range of community-
built build, test, and deployment tasks, along with
hundreds of extensions from Slack to SonarCloud.
Support for YAML, reporting and more
Best-in-class for open source
Ensure fast continuous integration/continuous delivery
(CI/CD) pipelines for every open source project. Get
unlimited build minutes for all open source projects with
up to 10 free parallel jobs across Linux, macOS and
Windows
https://azure.com/pipelines➔
Containers and Kubernetes
Easily build and push images to container registries like
Docker Hub and Azure Container Registry. Deploy
containers to individual hosts or Kubernetes.
By Demo

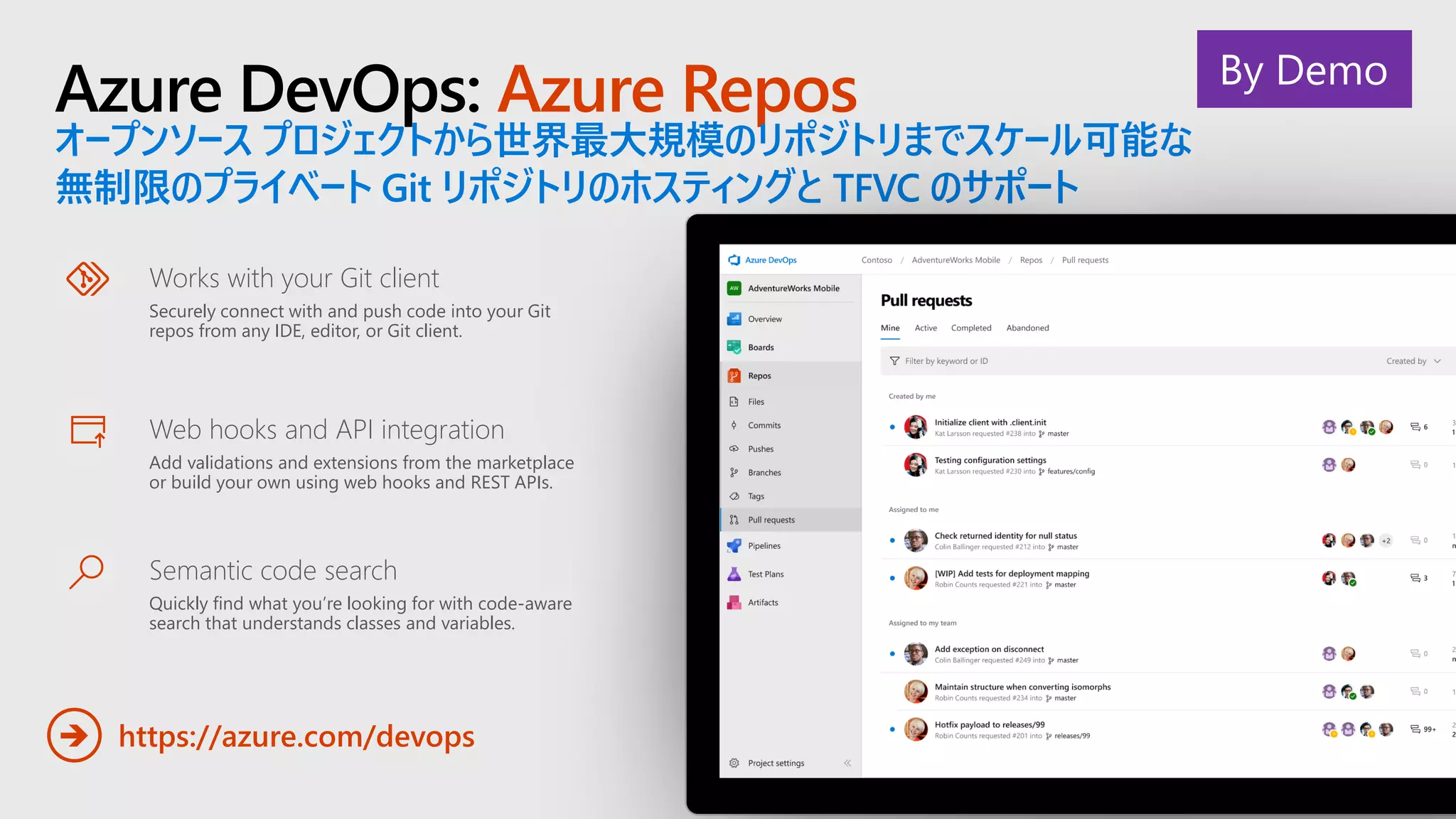

Azure DevOps: Azure Repos
オープンソースプロジェクトから世界最大規模のリポジトリまでスケール可能な
無制限のプライベート Git リポジトリのホスティングと TFVC のサポート
Works with your Git client
Securely connect with and push code into your Git
repos from any IDE, editor, or Git client.
Web hooks and API integration
Add validations and extensions from the marketplace
or build your own using web hooks and REST APIs.
Semantic code search
Quickly find what you’re looking for with code-aware
search that understands classes and variables.
By Demo

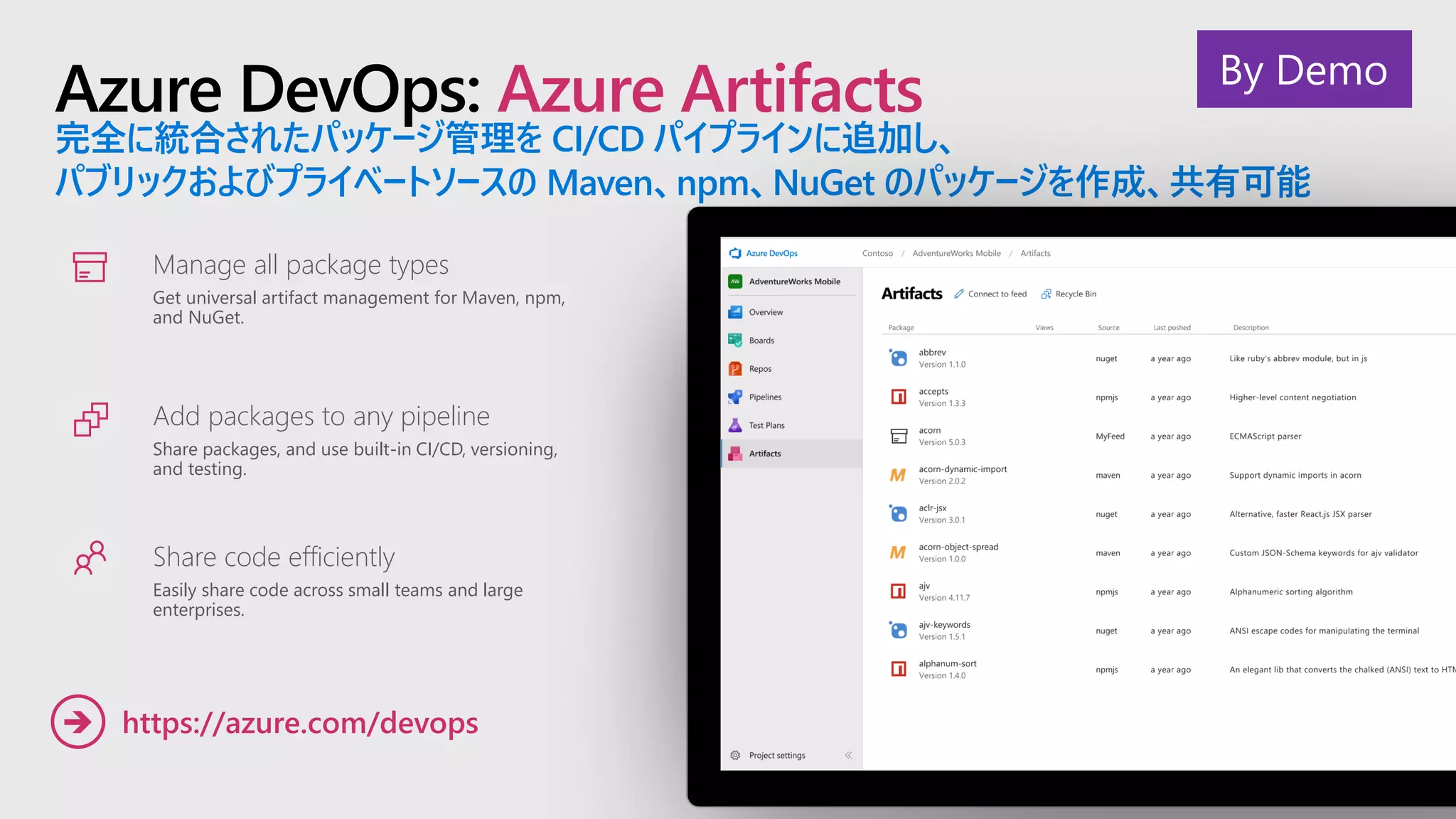

Azure DevOps: Azure Artifacts
完全に統合されたパッケージ管理を CI/CD パイプラインに追加し、
パブリックおよびプライベートソースの Maven、npm、NuGet のパッケージを作成、共有可能
Manage all package types
Get universal artifact management for Maven, npm,
and NuGet.
Add packages to any pipeline
Share packages, and use built-in CI/CD, versioning,
and testing.
Share code efficiently
Easily share code across small teams and large
enterprises.
By Demo

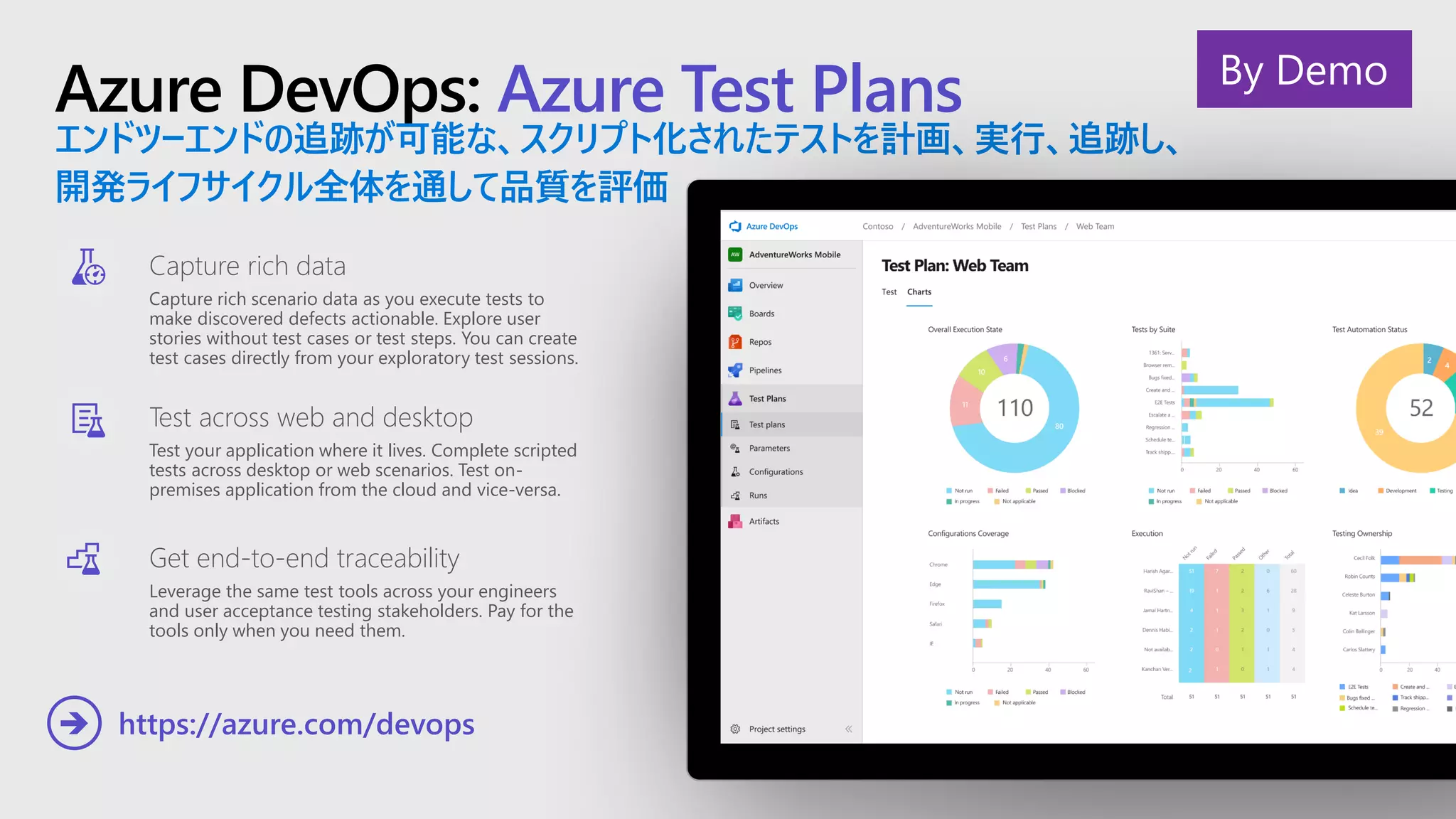

Azure DevOps: Azure Test Plans
エンドツーエンドの追跡が可能な、スクリプト化されたテストを計画、実行、追跡し、
開発ライフサイクル全体を通して品質を評価
Capture rich data
Capture rich scenario data as you execute tests to
make discovered defects actionable. Explore user
stories without test cases or test steps. You can create
test cases directly from your exploratory test sessions.
Test across web and desktop
Test your application where it lives. Complete scripted
tests across desktop or web scenarios. Test on-
premises application from the cloud and vice-versa.
Get end-to-end traceability
Leverage the same test tools across your engineers
and user acceptance testing stakeholders. Pay for the
tools only when you need them.
By Demo

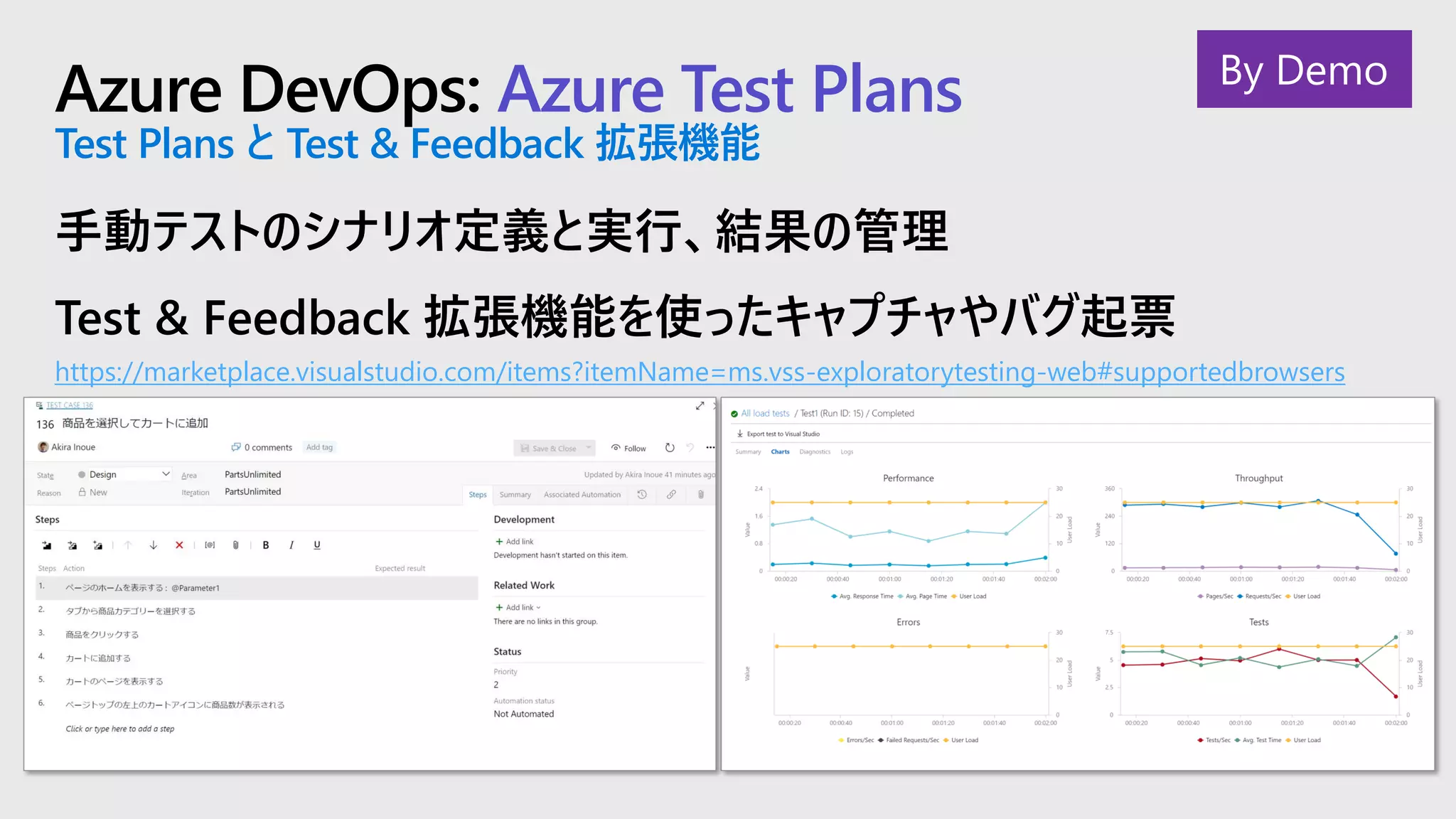

Test Plans と Test & Feedback 拡張機能
手動テストのシナリオ定義と実行、結果の管理
Test & Feedback 拡張機能を使ったキャプチャやバグ起票
https://marketplace.visualstudio.com/items?itemName=ms.vss-exploratorytesting-web#supportedbrowsers
By Demo

Azure Pipelineによるテストの自動化
CI のビルドタスクによる各種テストの自動化
自動ビルドの結果でテストやカバレッジの結果も確認可能
By Demo

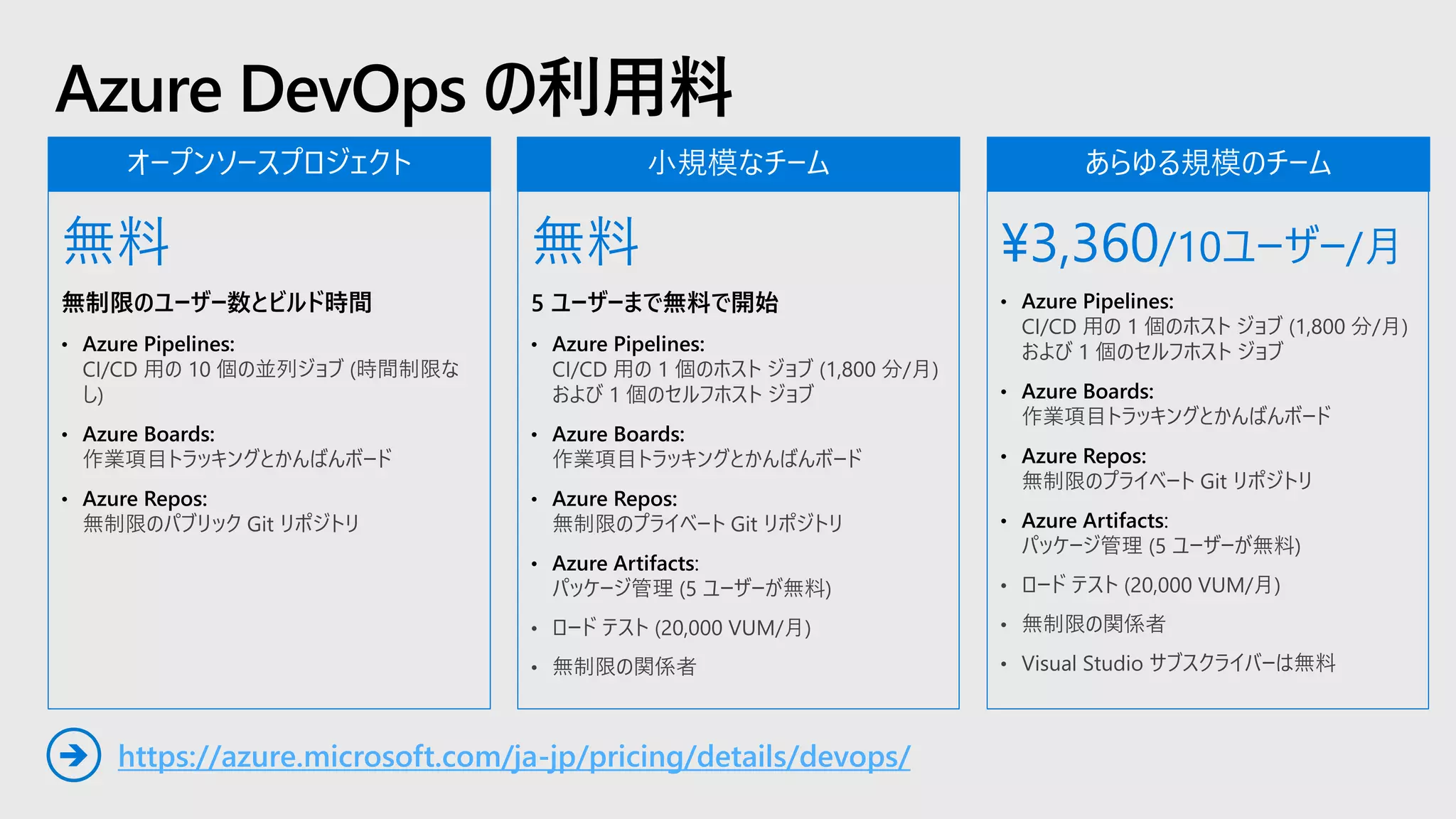

Azure DevOps の利用料
無料
無制限のユーザー数とビルド時間
• Azure Pipelines:
CI/CD 用の 10 個の並列ジョブ (時間制限な
し)
• Azure Boards:
作業項目トラッキングとかんばんボード
• Azure Repos:
無制限のパブリック Git リポジトリ
無料
5 ユーザーまで無料で開始
CI/CD 用の 1 個のホストジョブ (1,800 分/月)
および 1 個のセルフホストジョブ
• Azure Boards:
• Azure Repos:
無制限のプライベート Git リポジトリ
• Azure Artifacts:
パッケージ管理 (5 ユーザーが無料)
• ロードテスト (20,000 VUM/月)
• 無制限の関係者
¥3,360/10ユーザー/月
CI/CD 用の 1 個のホストジョブ (1,800 分/月)
および 1 個のセルフホストジョブ
• Azure Boards:
• Azure Repos:
無制限のプライベート Git リポジトリ
• Azure Artifacts:
パッケージ管理 (5 ユーザーが無料)
• ロードテスト (20,000 VUM/月)
• 無制限の関係者
• Visual Studio サブスクライバーは無料
https://azure.microsoft.com/ja-jp/pricing/details/devops/➔

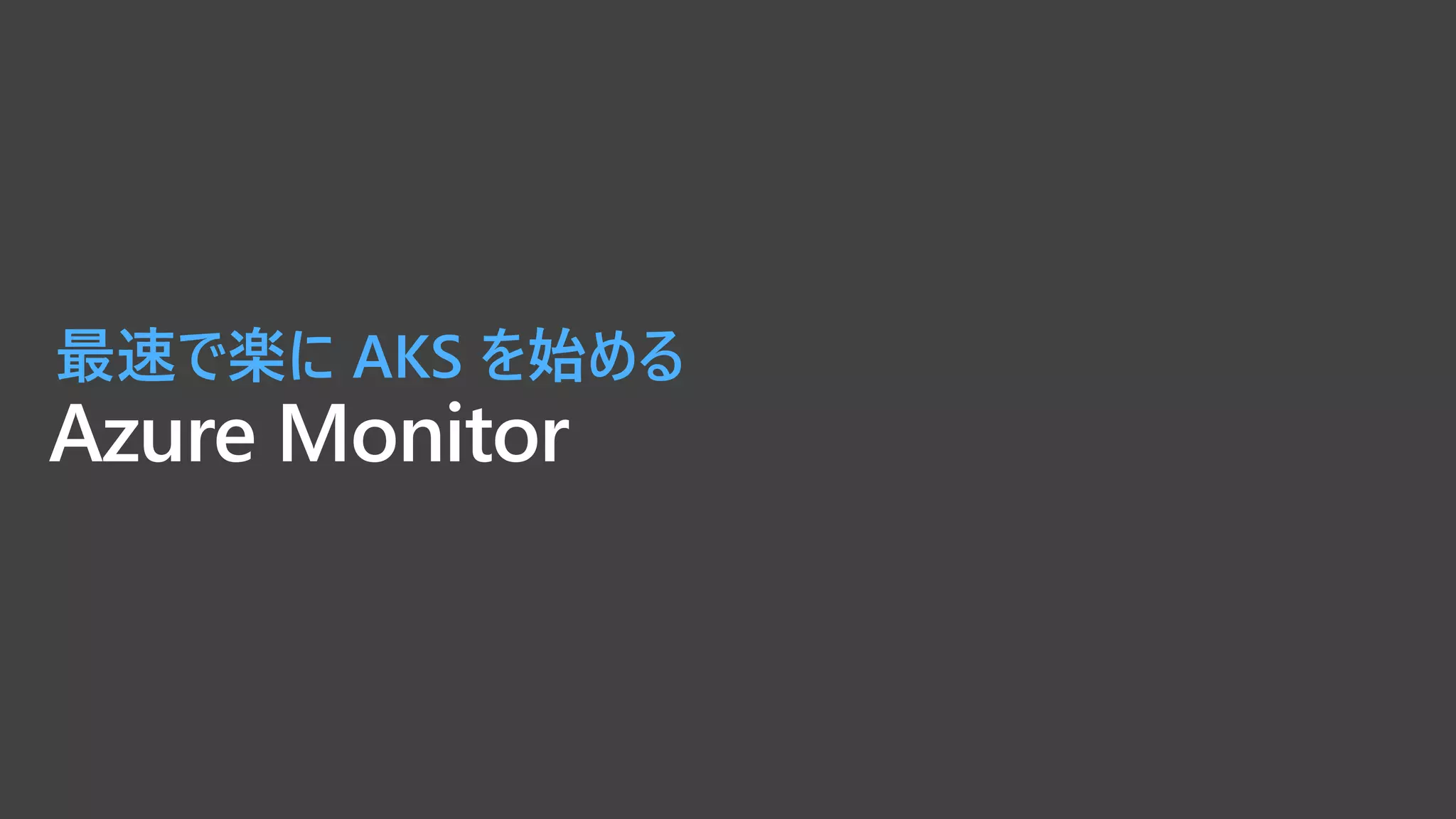

Azure Monitor
最速で楽に AKS を始める

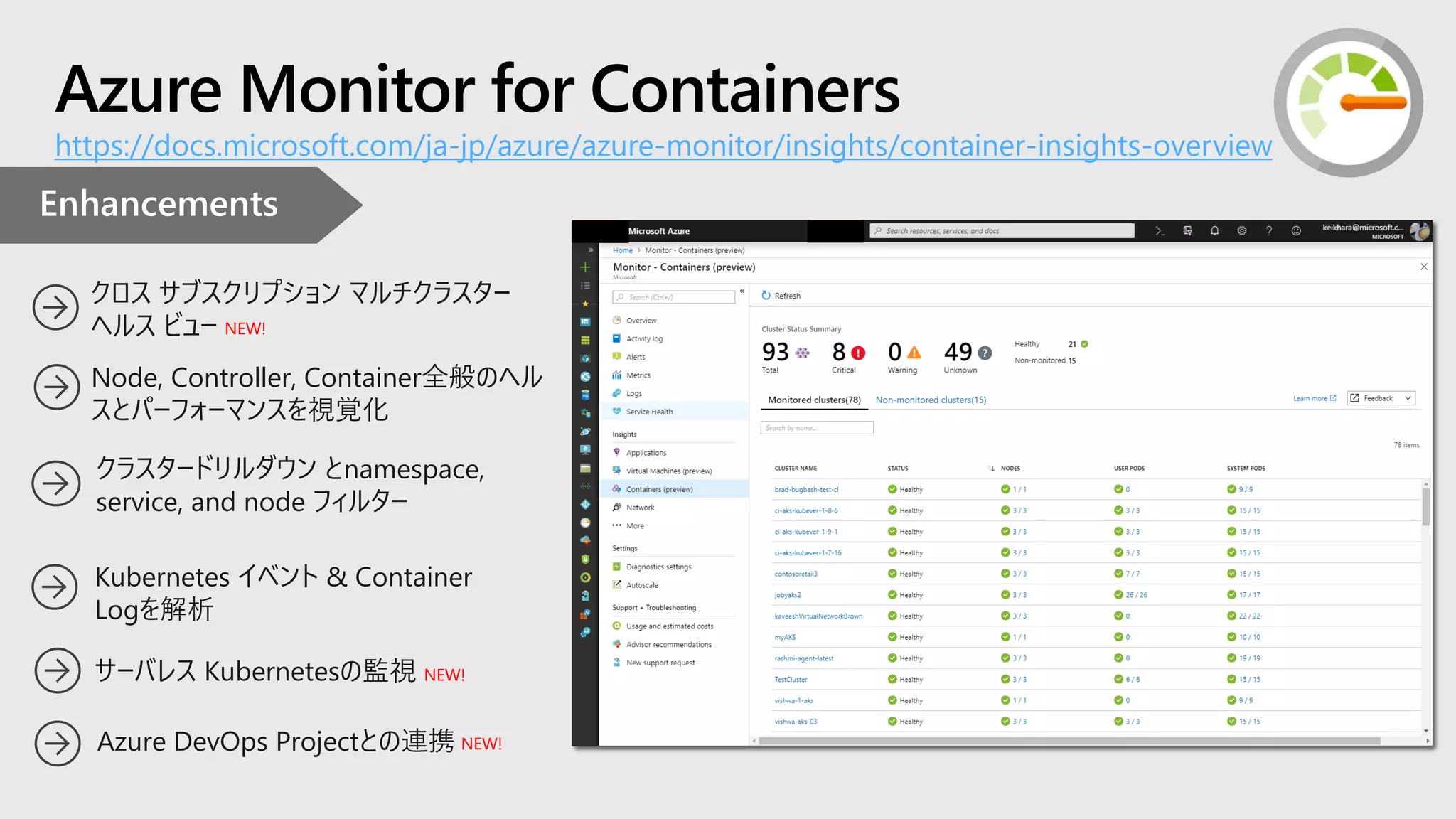

Azure Monitor for Containers
https://docs.microsoft.com/ja-jp/azure/azure-monitor/insights/container-insights-overview
クロスサブスクリプションマルチクラスター
ヘルスビュー NEW!
Azure DevOps Projectとの連携 NEW!
サーバレス Kubernetesの監視 NEW!
Kubernetes イベント & Container
Logを解析
Node, Controller, Container全般のヘル
スとパーフォーマンスを視覚化
クラスタードリルダウンとnamespace,
service, and node フィルター

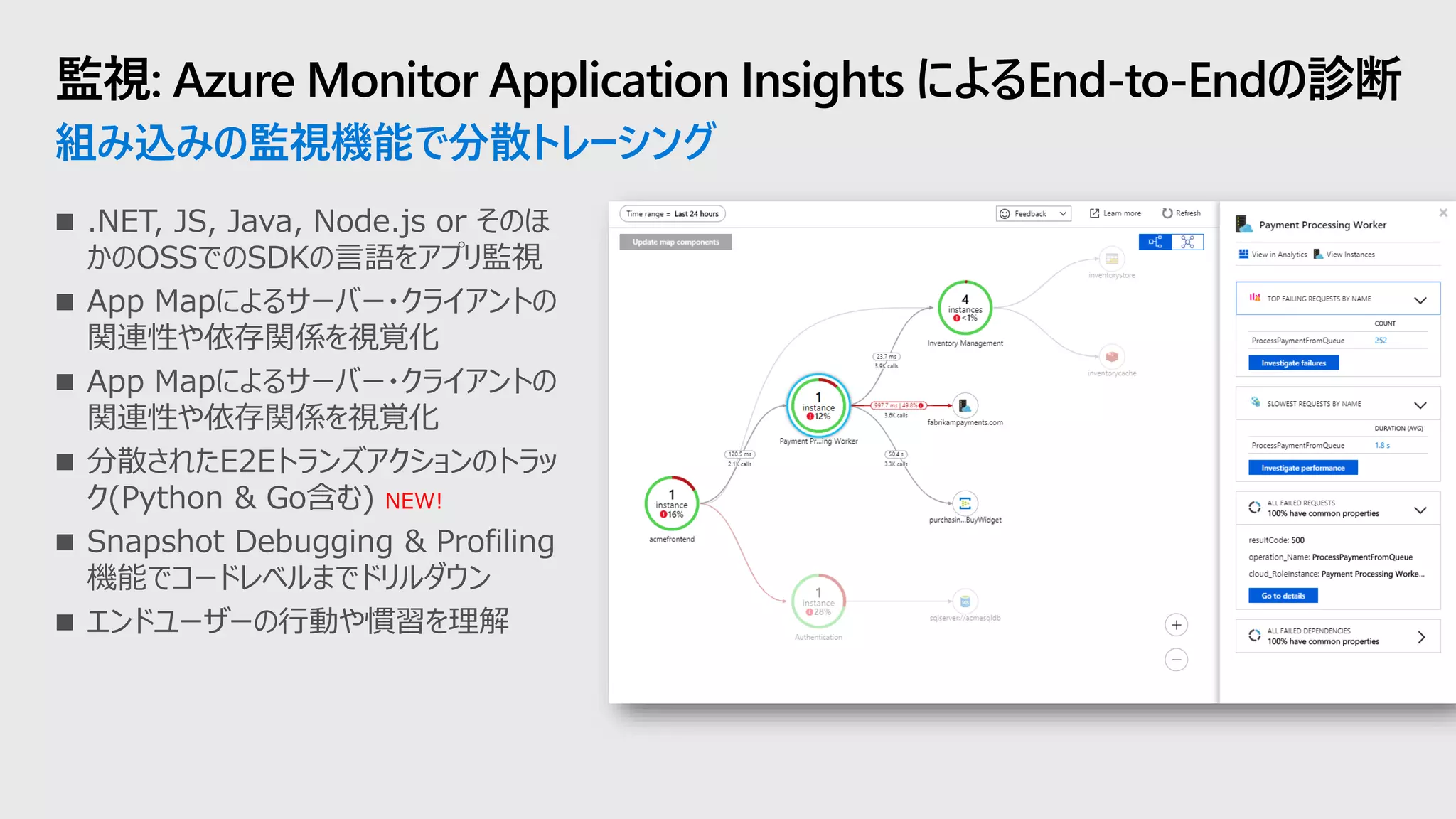

監視: Azure Monitor Application Insights によるEnd-to-Endの診断
組み込みの監視機能で分散トレーシング
NEW!

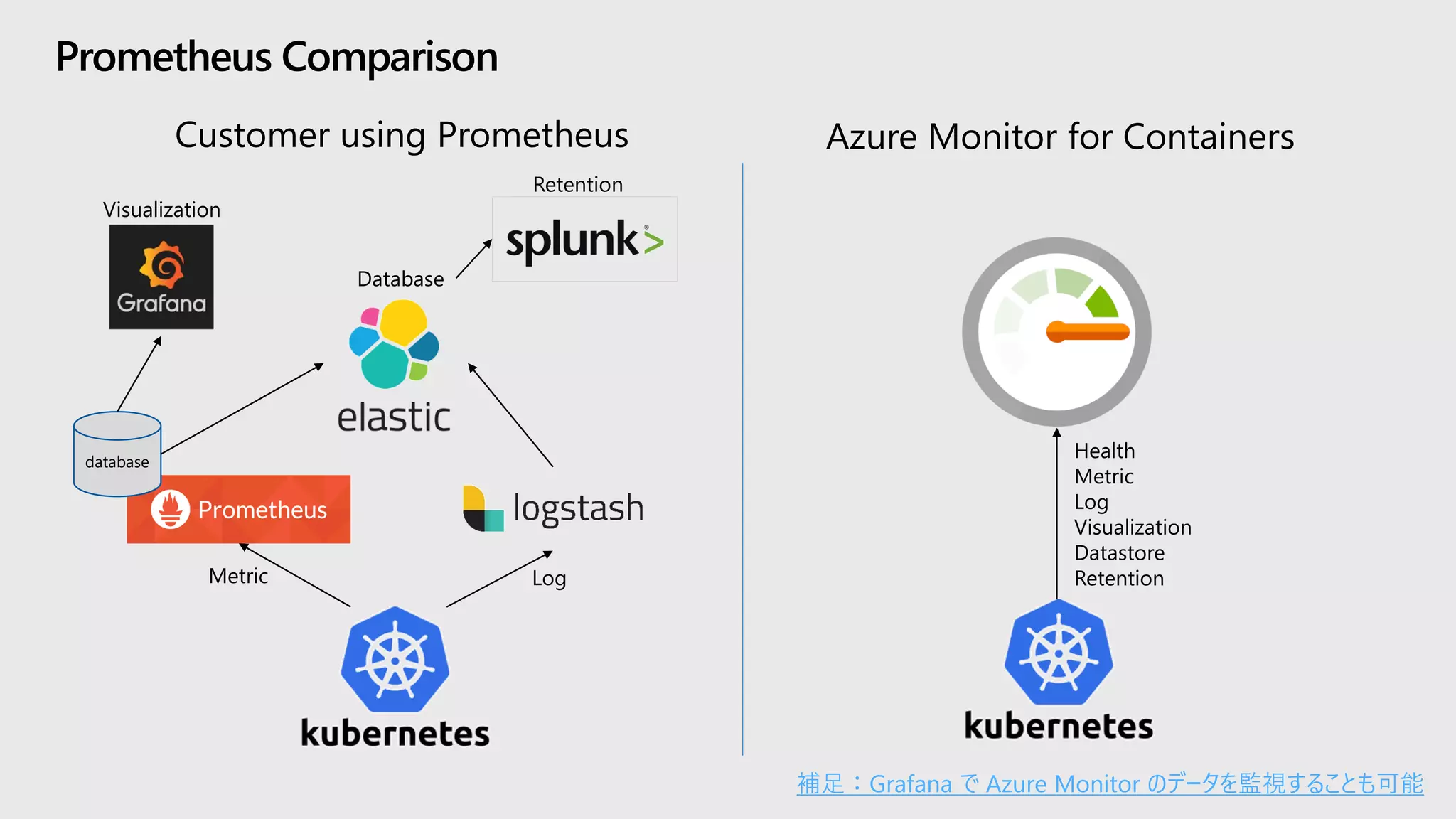

Prometheus Comparison
Customer using Prometheus Azure Monitor for Containers
database
LogMetric
Database
Visualization
Health
Metric
Log
Visualization
Datastore
Retention
Retention
補足：Grafana で Azure Monitor のデータを監視することも可能

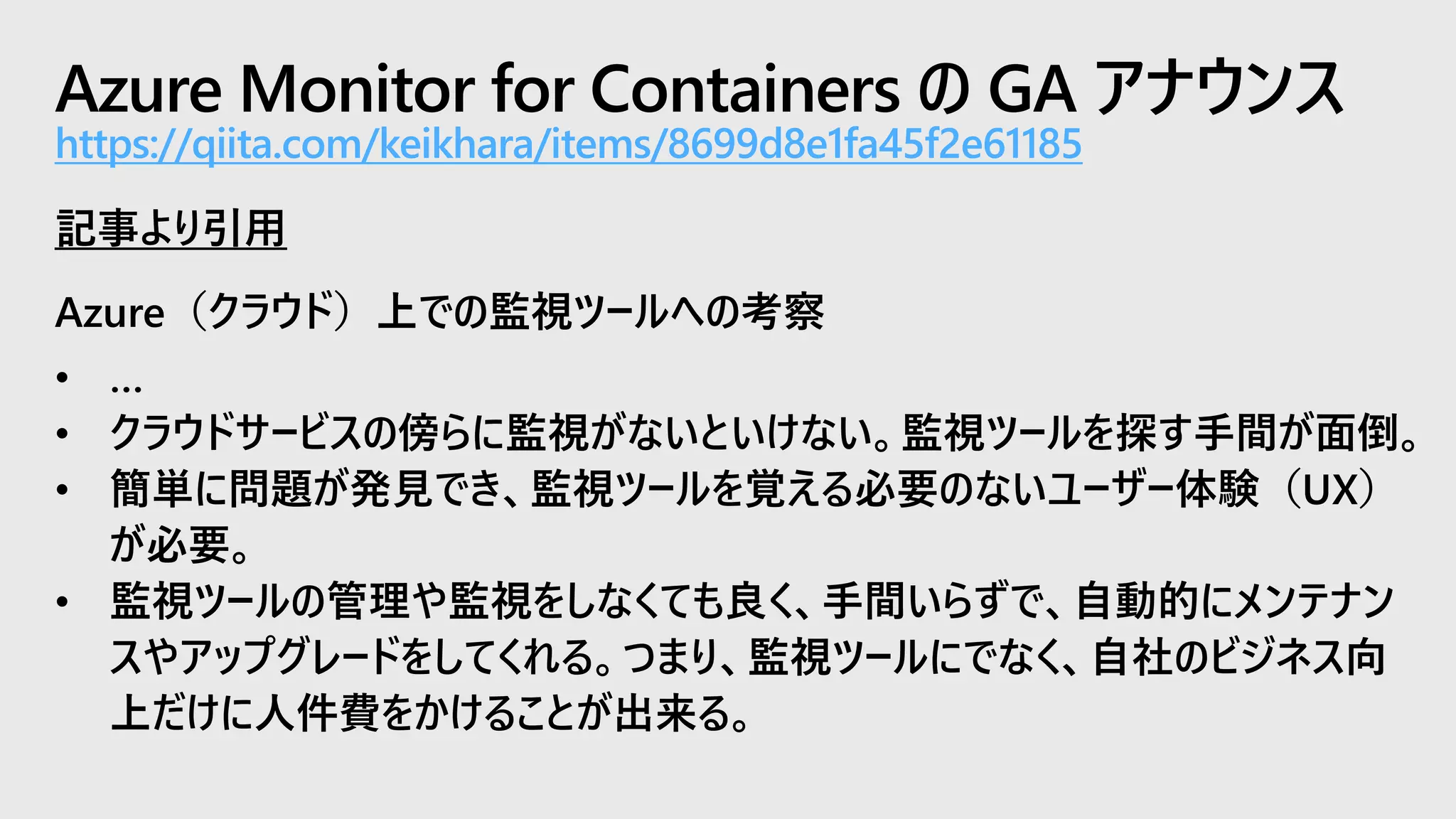

Azure Monitor for Containers の GA アナウンス
https://qiita.com/keikhara/items/8699d8e1fa45f2e61185
記事より引用
Azure（クラウド）上での監視ツールへの考察
• …
• クラウドサービスの傍らに監視がないといけない。監視ツールを探す手間が面倒。
• 簡単に問題が発見でき、監視ツールを覚える必要のないユーザー体験（UX）
が必要。
• 監視ツールの管理や監視をしなくても良く、手間いらずで、自動的にメンテナン
スやアップグレードをしてくれる。つまり、監視ツールにでなく、自社のビジネス向
上だけに人件費をかけることが出来る。

Virtual Kubelet
Azure Container Instance
サーバレスコンテナで高速スケール

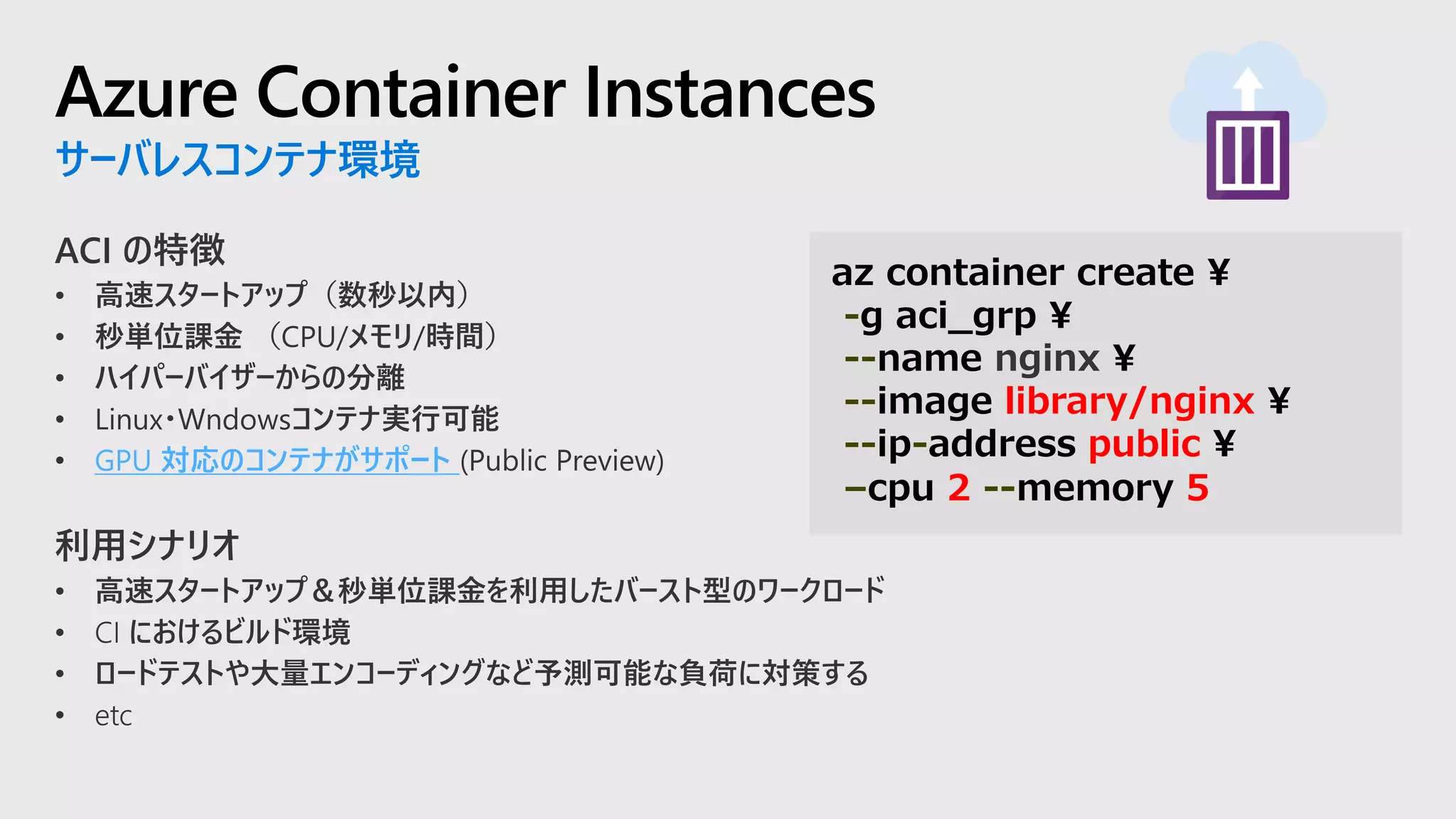

Azure Container Instances
サーバレスコンテナ環境
GPU 対応のコンテナがサポート
az container create ¥
-g aci_grp ¥
--name nginx ¥
--image library/nginx ¥
--ip-address public ¥
–cpu 2 --memory 5

ACI Connector for Kubernetes を使うことで、Kubernetesクラスタがコンテナ
をACIに直接展開できるようになる。必要に応じて VM と ACI を混在させること
ができるようになる

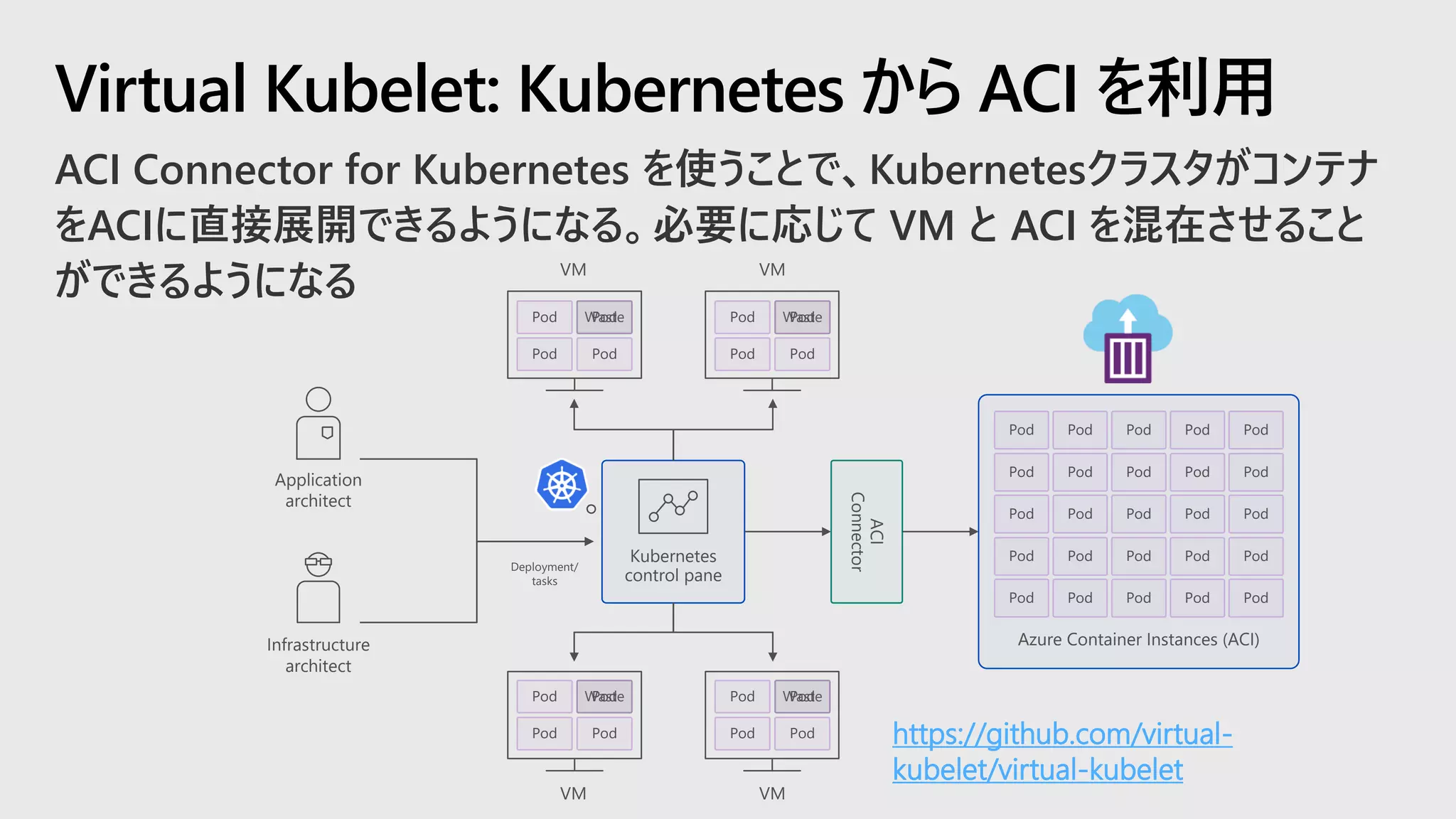

Virtual Kubelet: Kubernetes から ACI を利用
Kubernetes
control pane
Application
architect
Infrastructure
architect
Azure Container Instances (ACI)
ACI
Connector
Pod
Pod Pod
Pod
Pod Pod
Pod
Pod Pod
Pod
Pod Pod
VM VM
VM VM
Deployment/
tasks
Pod Pod Pod Pod Pod
Pod Pod Pod Pod Pod
Pod Pod Pod Pod Pod
Pod Pod Pod Pod Pod
Pod Pod Pod Pod Pod
WasteWaste
WasteWaste PodPod
PodPod
https://github.com/virtual-
kubelet/virtual-kubelet

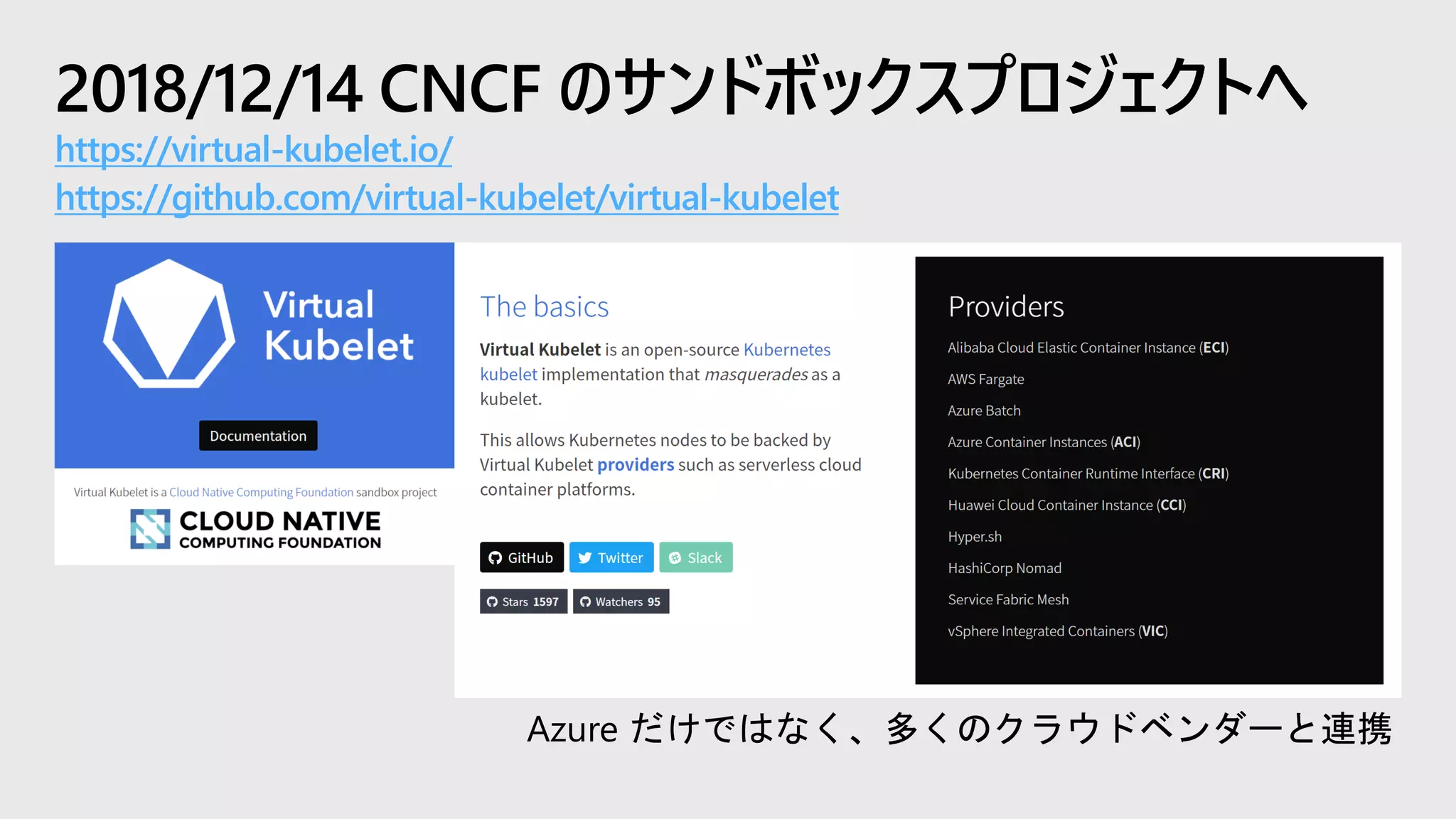

2018/12/14 CNCF のサンドボックスプロジェクトへ
https://virtual-kubelet.io/
https://github.com/virtual-kubelet/virtual-kubelet
Azure だけではなく、多くのクラウドベンダーと連携

Demo: ACI 100 instances challenge
AKS x Virtual Kubelet で高速にスケールする Azure Container Instance
• Virtual Kubelet
• az aks install-connector
• Region = Japan East
https://github.com/virtual-kubelet/virtual-kubelet/tree/master/providers/azure

Virtual Kubelet (ACI) の料金
高速起動、秒単位課金の威力
• 100 instance
• 300 sec
• Memory 1GB
• vCPU x 1

AKS を最速で楽に始めるためには…
まとめ

まとめ
AKS を最速で楽に始めるためには
最初から動く環境を手に入れる
DevOps Project を使い、初期構築の障壁を最小限に
各個人が馴染みのある言語＆フレームワークを使うことができる
まずはどのように全体が動作しているか観察する
CI/CD パイプライン (Azure DevOps) や、監視ツール (Azure Monitor) が組み込まれている
動くサンプルは最高のドキュメント
サンプルを変更したり、真似たりすることで、自身の環境にあわせた設計の助けとする

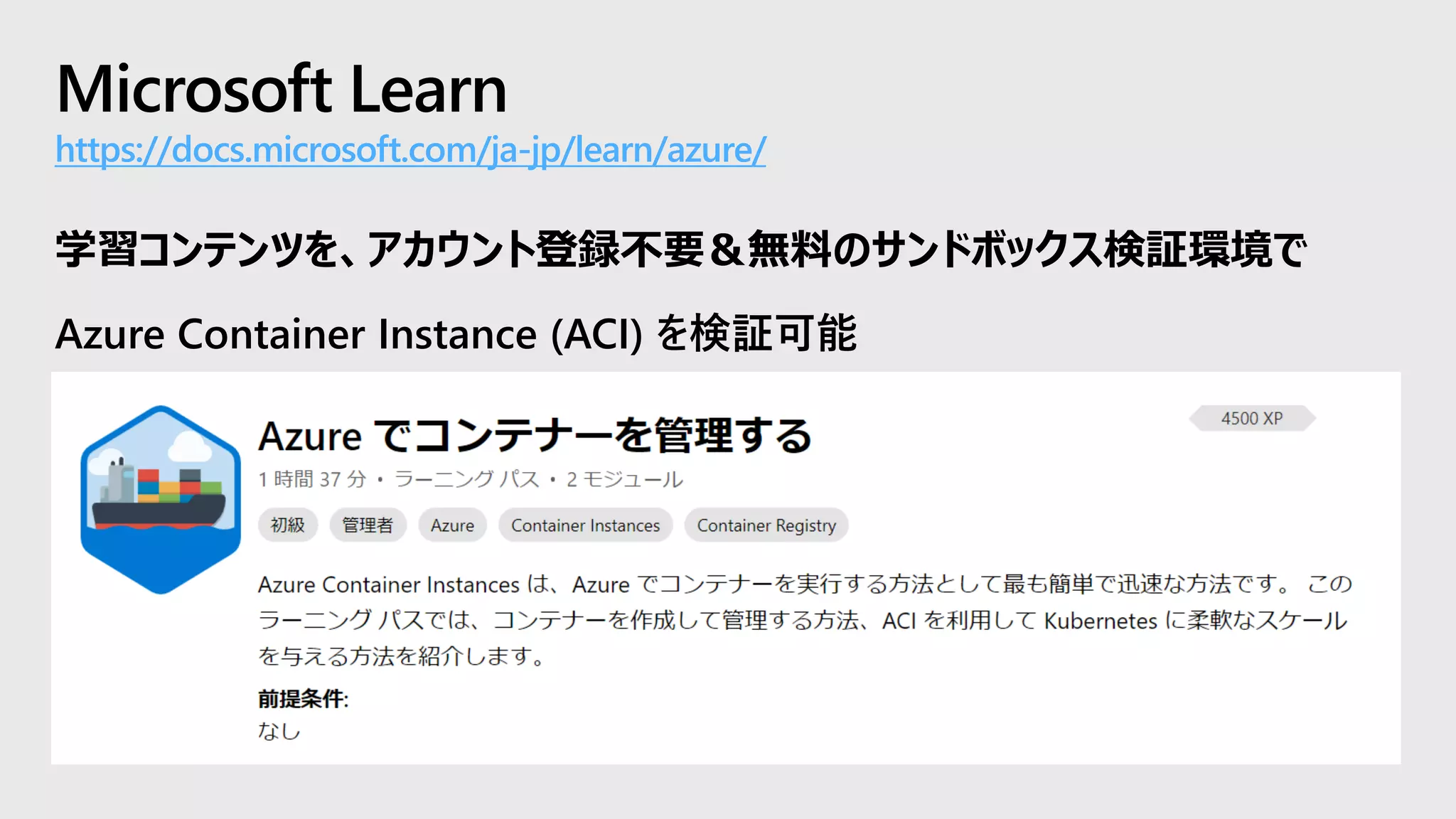

Microsoft Learn
https://docs.microsoft.com/ja-jp/learn/azure/
学習コンテンツを、アカウント登録不要＆無料のサンドボックス検証環境で
Azure Container Instance (ACI) を検証可能

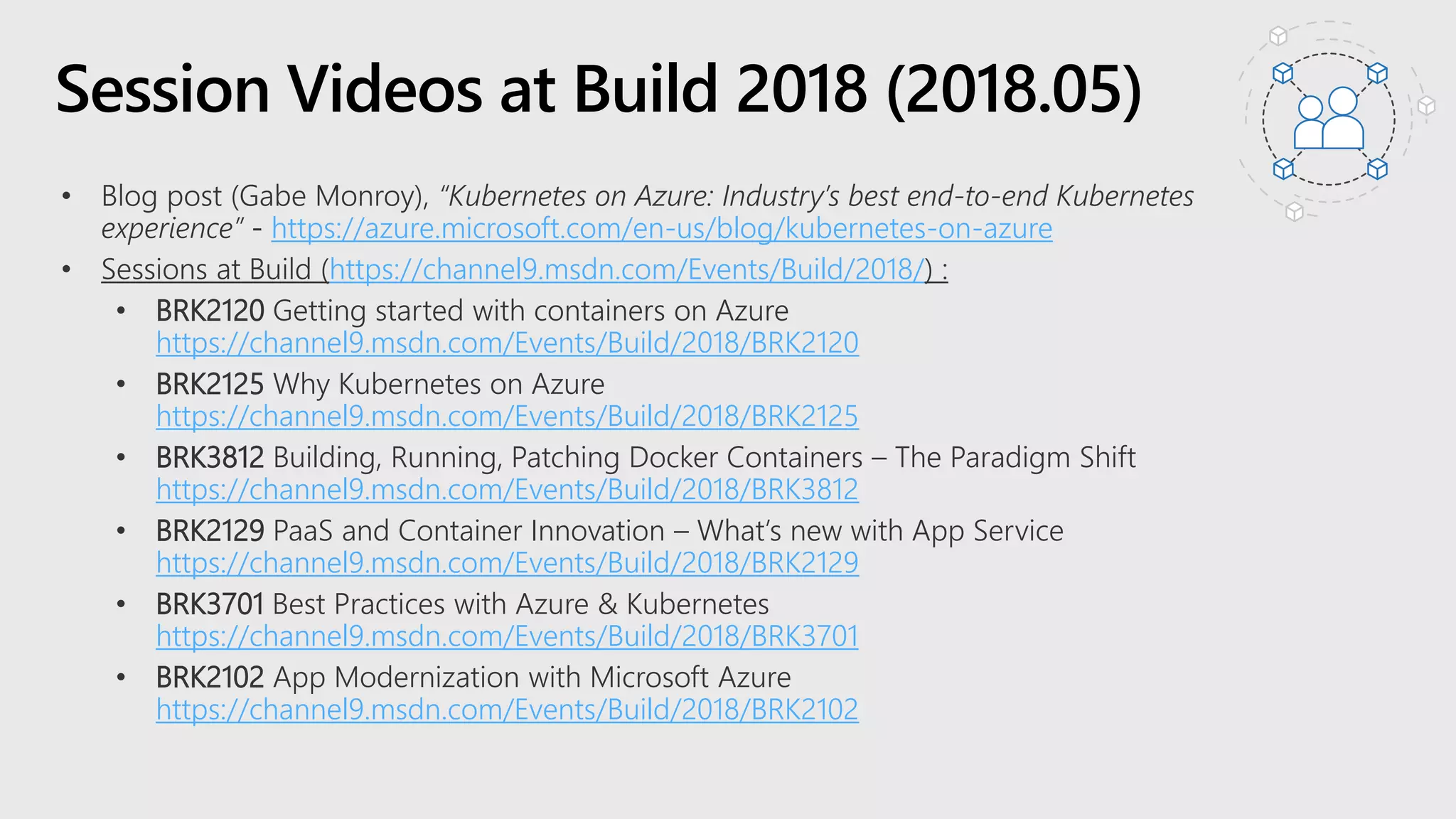

Session Videos at Build 2018 (2018.05)
https://azure.microsoft.com/en-us/blog/kubernetes-on-azure
https://channel9.msdn.com/Events/Build/2018/
• BRK2120 Getting started with containers on Azure
https://channel9.msdn.com/Events/Build/2018/BRK2120
• BRK2125 Why Kubernetes on Azure
• BRK3812 Building, Running, Patching Docker Containers – The Paradigm Shift
• BRK2129 PaaS and Container Innovation – What’s new with App Service
• BRK3701 Best Practices with Azure & Kubernetes
• BRK2102 App Modernization with Microsoft Azure

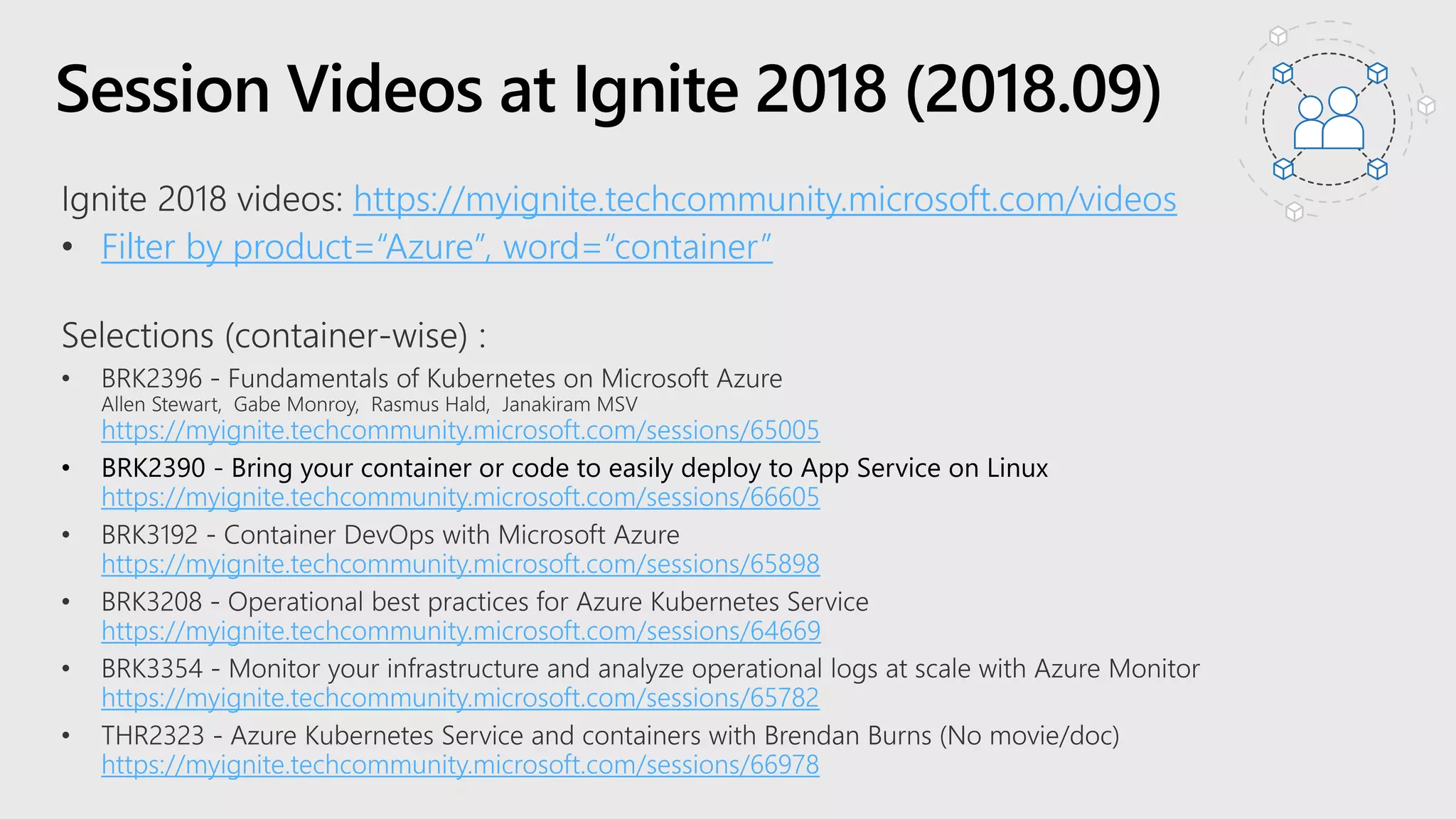

Session Videos at Ignite 2018 (2018.09)
https://myignite.techcommunity.microsoft.com/videos
Filter by product=“Azure”, word=“container”
https://myignite.techcommunity.microsoft.com/sessions/65005
• BRK2390 - Bring your container or code to easily deploy to App Service on Linux

◼ Azure DevOps Features Timeline
◼ https://docs.microsoft.com/ja-jp/azure/devops/release-notes/
◼ Azure DevOps Roadmap (Azure Boards)
◼ https://dev.azure.com/mseng/Azure%20DevOps%20Roadmap
◼ Updates for 2018 Q4 – 2019 Q1
◼ Azure Boards: Work Item support for Markdown editing
◼ Azure Repos: GVFS for Mac – Public Preview
◼ Azure Pipelines: YAML editor in the web, YAML editing in Visual Studio Code,
and public preview for release pipelines
◼ Azure Artifacts: Upstream sources for feeds across organizations
with the same Azure Active Directory
◼ Administration: Auditing
Azure DevOps Roadmap

無料電子書籍: 『Designing Distributed Systems (分散システムの設計)』
繰り返し使用できる汎用パターンと再利用可能なコンポーネ
ントにより、どのように分散システムの開発がより簡単かつ効
率的になり、お客様が開発に専念できるようになるのかを説
明しています。Microsoft の主任エンジニアであり、
Kubernetes プロジェクトの共同創設者である Brendan
Burns による O’Reilly の電子書籍は無料で入手できます。
電子書籍をダウンロードする
https://azure.microsoft.com/ja-jp/resources/designing-distributed-systems/

© Copyright Microsoft Corporation. All rights reserved.
© 2019 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and
other product names are or may be registered trademarks and/or trademarks in the U.S.
and/or other countries.
The information herein is for informational purposes only and represents the current view
of Microsoft Corporation as of the date of this presentation. Because Microsoft must
respond to changing market conditions, it should not be interpreted to be a commitment on
the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information
provided after the date of this presentation.
MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE
INFORMATION IN THIS PRESENTATION.

20190201 Cloud Native Kansai AKS Azure

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Similar to 20190201 Cloud Native Kansai AKS Azure

Similar to 20190201 Cloud Native Kansai AKS Azure (20)

More from Issei Hiraoka

More from Issei Hiraoka (16)

Recently uploaded

Recently uploaded (9)

20190201 Cloud Native Kansai AKS Azure
