![背景

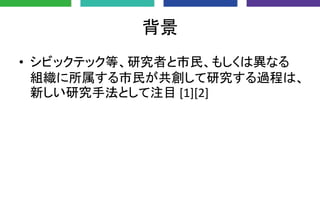

• シビックテック等、研究者と市民、もしくは異なる
組織に所属する市民が共創して研究する過程は、
新しい研究手法として注目 [1][2]](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-4-320.jpg)

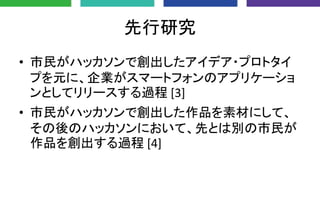

![先行研究
• 市民がハッカソンで創出したアイデア・プロトタイ
プを元に、企業がスマートフォンのアプリケーショ
ンとしてリリースする過程 [3]
• 市民がハッカソンで創出した作品を素材にして、
その後のハッカソンにおいて、先とは別の市民が
作品を創出する過程 [4]](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-5-320.jpg)

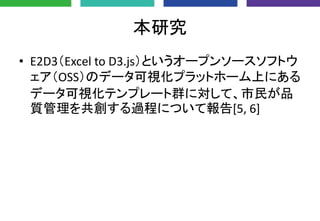

![本研究
• E2D3（Excel to D3.js）というオープンソースソフトウ
ェア（OSS）のデータ可視化プラットホーム上にある
データ可視化テンプレート群に対して、市民が品
質管理を共創する過程について報告[5, 6]](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-6-320.jpg)

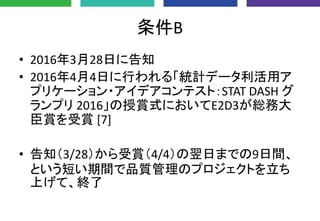

![条件B
• 2016年3月28日に告知
• 2016年4月4日に行われる「統計データ利活用ア
プリケーション・アイデアコンテスト：STAT DASH グ
ランプリ 2016」の授賞式においてE2D3が総務大
臣賞を受賞 [7]
• 告知（3/28）から受賞（4/4）の翌日までの9日間、
という短い期間で品質管理のプロジェクトを立ち
上げて、終了](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-8-320.jpg)

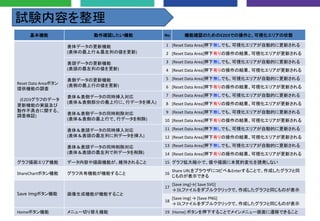

![基本機能 動作確認したい機能 No 機能確認のためのE2D3での操作と、可視化エリアの状態
Reset Data Areaボタン
提供機能の調査
(E2D3グラフのデータ
更新機能の実装及び
動作不具合に関する、
調査検証)
表体データの更新機能
(表体の最上行＆最左列の値を更新)
1 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
2 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表頭データの更新機能
(表頭の最左列の値を更新)
3 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
4 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表側データの更新機能
(表側の最上行の値を更新)
5 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
6 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表体＆表側データの同時挿入対応
(表体＆表側部分の最上行に、行データを挿入)
7 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
8 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表体＆表側データの同時削除対応
(表体＆表側の最上行で、行データを削除)
9 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
10 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表体＆表頭データの同時挿入対応
(表体＆表頭の最左列に列データを挿入)
11 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
12 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
表体＆表頭データの同時削除対応
(表体＆表頭の最左列で列データを削除)
13 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される
14 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される
グラフ描画エリア機能 データ内容や描画機能が、維持されること 15 グラフ拡大縮小で、値や描画に本質的変化を誘発しない
ShareChartボタン機能 グラフ共有機能が機能すること 16
Share URLをブラウザにコピペ＆Enterすることで、作成したグラフと同
じものが表示できる
Save Imgボタン機能 画像生成機能が機能すること
17
[Save img]→[ Save SVG]
→ DLファイルをダブルククリックで、作成したグラフと同じものが表示
18
[Save img] → [Save PNG]
→ DLファイルをダブルククリックで、作成したグラフと同じものが表示
Homeボタン機能 メニュー切り替え機能 19 [Home] ボタンを押下することでメインメニュー画面に遷移できること
試験内容を整理](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-37-320.jpg)

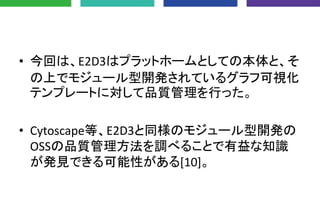

![• 今回は、E2D3はプラットホームとしての本体と、そ
の上でモジュール型開発されているグラフ可視化
テンプレートに対して品質管理を行った。
• Cytoscape等、E2D3と同様のモジュール型開発の
OSSの品質管理方法を調べることで有益な知識
が発見できる可能性がある[10]。](https://image.slidesharecdn.com/2019-11-23-ai-191124135039/85/OSS-46-320.jpg)
Uploaded byE2D3.org
「OSSの品質管理」に対する市民共創方法

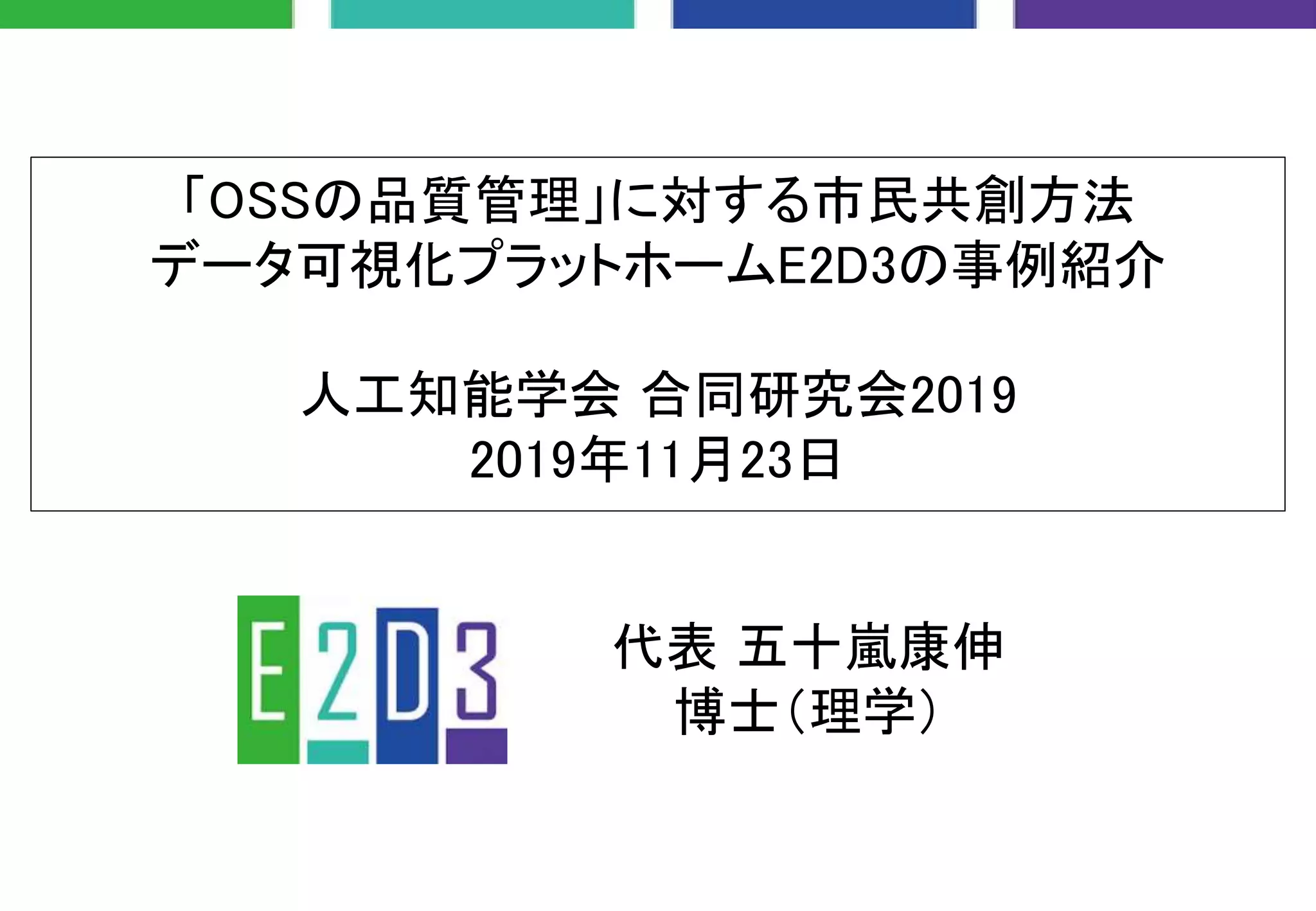

2019年11月23日 人工知能学会 合同研究会 2019 第6回市民共創知研究会 の発表資料 https://www.ai-gakkai.or.jp/sigconf/sigconf2019/programs/ https://sigcci.github.io/sigcci/conf6/
「OSSの品質管理」に対する市民共創方法
- 1.

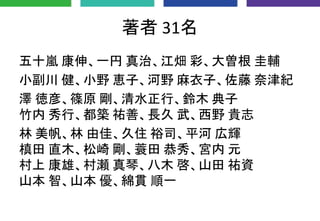

- 2. 著者 31名 五十嵐 康伸、一円真治、江畑 彩、大曽根 圭輔 小副川 健、小野 恵子、河野 麻衣子、佐藤 奈津紀 澤 徳彦、篠原 剛、清水正行、鈴木 典子 竹内 秀行、都築 祐善、長久 武、西野 貴志 林 美帆、林 由佳、久住 裕司、平河 広輝 槙田 直木、松崎 剛、蓑田 恭秀、宮内 元 村上 康雄、村瀬 真琴、八木 啓、山田 祐資 山本 智、山本 優、綿貫 順一

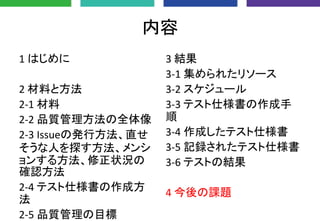

- 3. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題
- 4.
- 5. 先行研究 • 市民がハッカソンで創出したアイデア・プロトタイ プを元に、企業がスマートフォンのアプリケーショ ンとしてリリースする過程 [3] •市民がハッカソンで創出した作品を素材にして、 その後のハッカソンにおいて、先とは別の市民が 作品を創出する過程 [4]
- 6. 本研究 • E2D3（Excel toD3.js）というオープンソースソフトウ ェア（OSS）のデータ可視化プラットホーム上にある データ可視化テンプレート群に対して、市民が品 質管理を共創する過程について報告[5, 6]

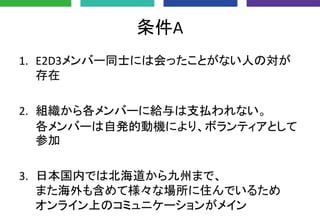

- 7. 条件A 1. E2D3メンバー同士には会ったことがない人の対が 存在 2. 組織から各メンバーに給与は支払われない。 各メンバーは自発的動機により、ボランティアとして 参加 3.日本国内では北海道から九州まで、 また海外も含めて様々な場所に住んでいるため オンライン上のコミュニケーションがメイン
- 8. 条件B • 2016年3月28日に告知 • 2016年4月4日に行われる「統計データ利活用ア プリケーション・アイデアコンテスト：STATDASH グ ランプリ 2016」の授賞式においてE2D3が総務大 臣賞を受賞 [7] • 告知（3/28）から受賞（4/4）の翌日までの9日間、 という短い期間で品質管理のプロジェクトを立ち 上げて、終了
- 9. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

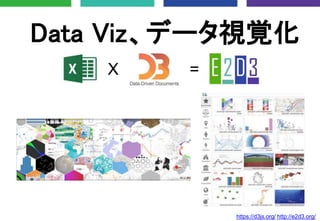

- 10. Data Viz、データ視覚化 X = https://d3js.org/http://e2d3.org/
- 11.

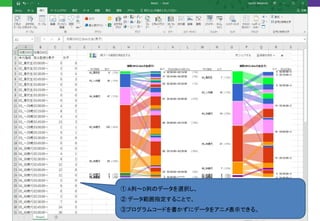

- 12.

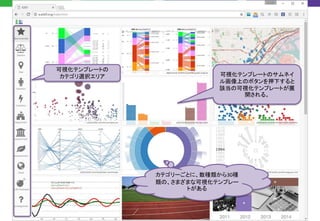

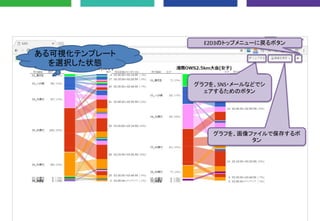

- 13.
- 14. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

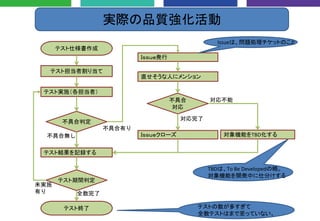

- 15.
- 16. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題
- 17.

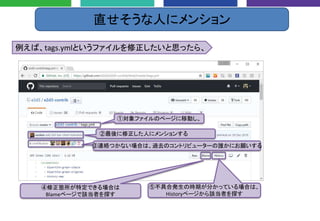

- 18.

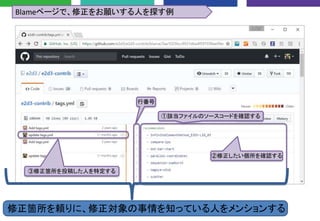

- 19.

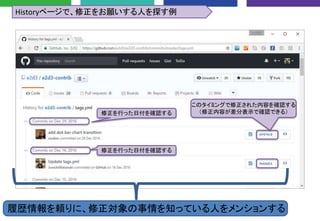

- 20.
- 21.
- 22. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題
- 23. JIS X 0129-1の定義に準拠 •ソフトウェアの主特性 6：機能性・信頼性・使用性・効率性・保守 性・移植性信頼性の副特性 3：成熟性・障害許容性・回復性 • 移植性の副特性 4：環境適応性・設置容易性・共存性・置換性 • テストフェーズ 3：システムテスト・結合テスト・単体テスト • テスト実施者（テスター）の想定 2：ホワイトボックステスト・ブラッ クボックステスト • テスト技法 2 動的テスト・静的テスト • テスト終了条件：テスト期間の終了
- 24. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

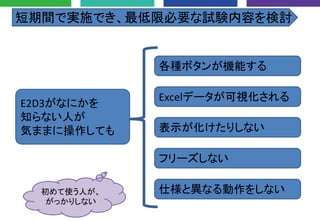

- 25.
- 26. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

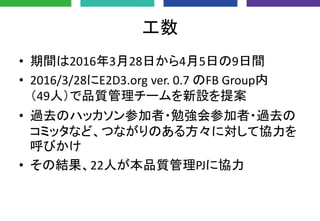

- 27. 工数 • 期間は2016年3月28日から4月5日の9日間 • 2016/3/28にE2D3.orgver. 0.7 のFB Group内 （49人）で品質管理チームを新設を提案 • 過去のハッカソン参加者・勉強会参加者・過去の コミッタなど、つながりのある方々に対して協力を 呼びかけ • その結果、22人が本品質管理PJに協力

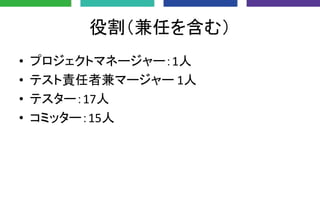

- 28. 役割（兼任を含む） • プロジェクトマネージャー：1人 • テスト責任者兼マージャー1人 • テスター：17人 • コミッター：15人

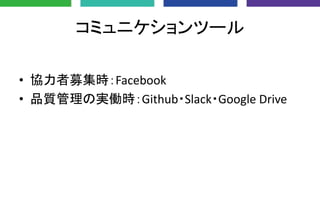

- 29.

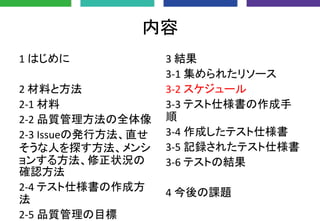

- 30. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

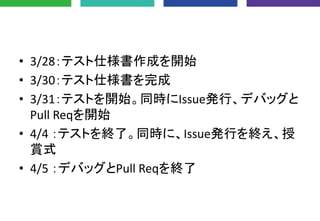

- 31. • 3/28：テスト仕様書作成を開始 • 3/30：テスト仕様書を完成 •3/31：テストを開始。同時にIssue発行、デバッグと Pull Reqを開始 • 4/4 ：テストを終了。同時に、Issue発行を終え、授 賞式 • 4/5 ：デバッグとPull Reqを終了
- 32. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

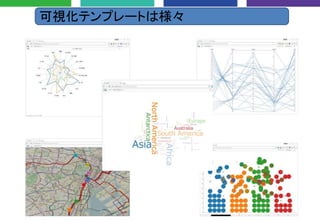

- 33.

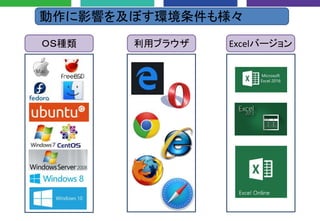

- 34.
- 35.
- 36. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題
- 37. 基本機能 動作確認したい機能 No機能確認のためのE2D3での操作と、可視化エリアの状態 Reset Data Areaボタン 提供機能の調査 (E2D3グラフのデータ 更新機能の実装及び 動作不具合に関する、 調査検証) 表体データの更新機能 (表体の最上行＆最左列の値を更新) 1 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 2 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表頭データの更新機能 (表頭の最左列の値を更新) 3 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 4 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表側データの更新機能 (表側の最上行の値を更新) 5 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 6 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表体＆表側データの同時挿入対応 (表体＆表側部分の最上行に、行データを挿入) 7 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 8 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表体＆表側データの同時削除対応 (表体＆表側の最上行で、行データを削除) 9 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 10 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表体＆表頭データの同時挿入対応 (表体＆表頭の最左列に列データを挿入) 11 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 12 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される 表体＆表頭データの同時削除対応 (表体＆表頭の最左列で列データを削除) 13 [Reset Data Area]押下無しでも、可視化エリアが自動的に更新される 14 [Reset Data Area]押下有りの操作の結果、可視化エリアが更新される グラフ描画エリア機能 データ内容や描画機能が、維持されること 15 グラフ拡大縮小で、値や描画に本質的変化を誘発しない ShareChartボタン機能 グラフ共有機能が機能すること 16 Share URLをブラウザにコピペ＆Enterすることで、作成したグラフと同 じものが表示できる Save Imgボタン機能 画像生成機能が機能すること 17 [Save img]→[ Save SVG] → DLファイルをダブルククリックで、作成したグラフと同じものが表示 18 [Save img] → [Save PNG] → DLファイルをダブルククリックで、作成したグラフと同じものが表示 Homeボタン機能 メニュー切り替え機能 19 [Home] ボタンを押下することでメインメニュー画面に遷移できること 試験内容を整理

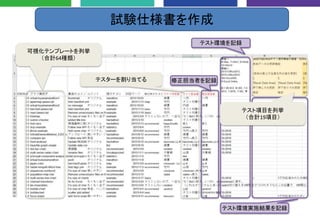

- 38.
- 39. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

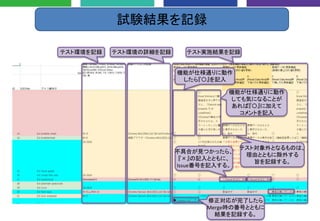

- 40.
- 41.

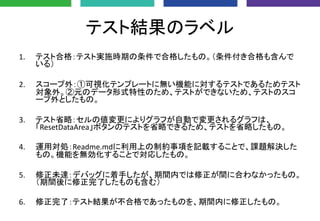

- 42. テスト結果のラベル 1. テスト合格：テスト実施時期の条件で合格したもの。（条件付き合格も含んで いる） 2. スコープ外：①可視化テンプレートに無い機能に対するテストであるためテスト 対象外。②元のデータ形式特性のため、テストができないため、テストのスコ ープ外としたもの。 3.テスト省略：セルの値変更によりグラフが自動で変更されるグラフは、 「ResetDataArea」ボタンのテストを省略できるため、テストを省略したもの。 4. 運用対処：Readme.mdに利用上の制約事項を記載することで、課題解決した もの。機能を無効化することで対応したもの。 5. 修正未達：デバッグに着手したが、期間内では修正が間に合わなかったもの。 （期間後に修正完了したものも含む） 6. 修正完了：テスト結果が不合格であったものを、期間内に修正したもの。
- 43. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題

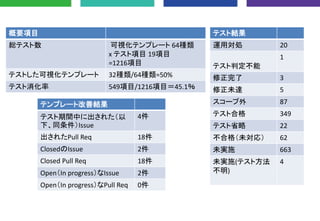

- 44. テスト結果 運用対処 20 テスト判定不能 1 修正完了 3 修正未達5 スコープ外 87 テスト合格 349 テスト省略 22 不合格（未対応） 62 未実施 663 未実施(テスト方法 不明) 4 概要項目 総テスト数 可視化テンプレート 64種類 x テスト項目 19項目 =1216項目 テストした可視化テンプレート 32種類/64種類=50% テスト消化率 549項目/1216項目＝45.1％ テンプレート改善結果 テスト期間中に出された（以 下、同条件）Issue 4件 出されたPull Req 18件 ClosedのIssue 2件 Closed Pull Req 18件 Open（In progress）なIssue 2件 Open（In progress）なPull Req 0件
- 45. 内容 1 はじめに 2 材料と方法 2-1材料 2-2 品質管理方法の全体像 2-3 Issueの発行方法、直せ そうな人を探す方法、メンシ ョンする方法、修正状況の 確認方法 2-4 テスト仕様書の作成方 法 2-5 品質管理の目標 3 結果 3-1 集められたリソース 3-2 スケジュール 3-3 テスト仕様書の作成手 順 3-4 作成したテスト仕様書 3-5 記録されたテスト仕様書 3-6 テストの結果 4 今後の課題
- 46.

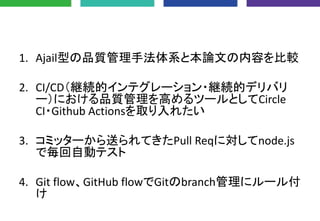

- 47. 1. Ajail型の品質管理手法体系と本論文の内容を比較 2. CI/CD（継続的インテグレーション・継続的デリバリ ー）における品質管理を高めるツールとしてCircle CI・GithubActionsを取り入れたい 3. コミッターから送られてきたPull Reqに対してnode.js で毎回自動テスト 4. Git flow、GitHub flowでGitのbranch管理にルール付 け
- 48.
