2017/7/25 SAP on AWS 長期運用事例セミナー（BeeX資料）

SAPシステム
クラウド移行と運用の勘所
Copyright © 2017 BeeX Inc. All Rights Reserved.
株式会社BeeX
代表取締役
広木太

3
４つの移行手法
出典： https://medium.com/aws-enterprise-collection/cloud-native-or-lift-and-shift-99970053b25b

4
はじめは
Lift ＆ Shift

5
設計
非機能要件
• 可用性
• サイジング
• 拡張性
• 運用
etc
AWSの特性
Auto Scaling group
Availability Zone #1
security group
security group
root volume
data volume
Elastic Load
Balancing
Amazon S3
bucket
logs
Amazon EBS
snapshot
CloudFront
distribution
EC2 instance
web app
server
• クラウドならではの構成
• クラウドならではの運用
システム特性
クラウド特性

6
クラウド特有の構成設計
ポイント２

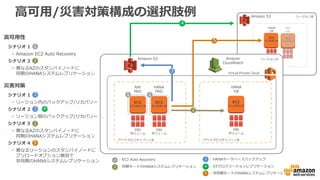

高可用性構成
ポイント３
バックアップ・災害対策
ポイント1
ネットワーク構成ソフトウェア定義の構成
非共有DISK型の冗長化方法へ
クラウド固有の機能・制約

7
クラウド特有の運用パターン
ポイント１
監視
ポイント２
監査
ポイント３
課金
クラウドサービスの監視
オートスケールへの対応
ユーザー権限・操作履歴の保存
コストセンター毎の課金状況把握

横展開できる標準化・基盤を作るのが大事
ユーザ
課金管理
担当
プライマリサイト
NW
中継
NW
中継
DRサイト
管理
サーバ群
ユーザ
Internet
Gateway
VPN
Gateway
Direct
Connect
専用線
NW
バックアップ
データ
バックアップ
データ
リカバリ
定義
運用
担当
開発
検証
本番
(稼働系)
本番
(待機系)
DMZ 社内LAN
DMZ 社内LAN
監視システム

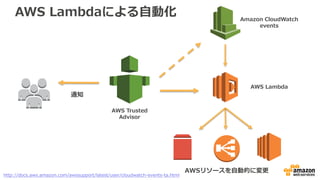

運用自動化
アクセス制御
課金可視化
支払いスキーム
管理基盤
ログ可視化
ポリシー違反通知
可用性
デザインパターン
バックアップ
災害対策
標準化・デザイン
ユーザーアクセス
権限ルール
ネットワークアクセス
ルール
課金ルール

Copyright © 2017 BeeX Inc. All Rights Reserved. 99
See
Think
Plan
Do
現状把握
クラウド新機能の確認
3rdパーティ新機能の確認
新機能採用検討
機能検証を含む
計画策定
実行
課題先送りも
クラウドの実装・運用に
おいては重要

SAP標準移行方法
SAPのクラウド引っ越し方法その１
エクスポートインポート
ダンプ
DB同期
／イメージ同期

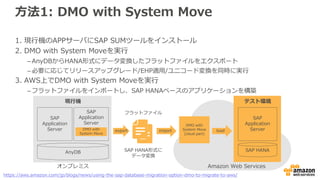

DMO with System Move
SWPM
OS/DBマイグレーション・アップグレード
DMO of SUM
SAPアップグレード、HANAマイグレーション
DMO of SUM

12Copyright © 2017 BeeX Inc. All Rights Reserved.

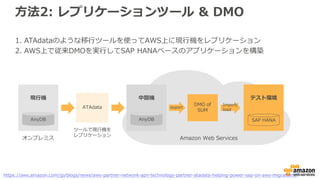

SAPのクラウド引っ越し方法その２
P2V,V2V移行システムイメージをそのままクラウドへ
OVF化 VM Import 起動
AWS VM Importによる移行
AWS標準のDBマイグレーションサービス利用
AWS Database Migration Service

ベンダー名
サービス・製品名
AWS
AWS Server
Migration Service
Zerto
Zerto Virtual
Replication
CloudEndure
Live Migration
ATADATA
ATAmotion
タイプ非Agent型非Agent型 Agent型非Agent型
対応仮想仮想仮想／物理仮想／物理
差分同期機能 ○ ○ ○ ○
帯域制御 ☓ ○ ☓ ○
SAPのクラウド引っ越し方法その３
システムイメージ移行は、AWSの標準的な手法以外にも
様々なツール・サービスがリリースされています。
現環境の特性に応じて、サービスを使い分けて移行を行います。

クラウド移行におけるテスト
• アプリケーションテスト／修正
– Lift ＆ Shiftであればクラウド固有のテストはなし
– 移行時にアップグレードなどを行う場合はアップグレード固有のテスト
• インフラテスト
– クラウド固有部分のテスト
(可用性、バックアップ、ロードバラシング）
• 性能テスト
– サイジングは机上の計算に時間をかけずに、Small Startで開始
– 実際のリソース使用状況をみて変更。

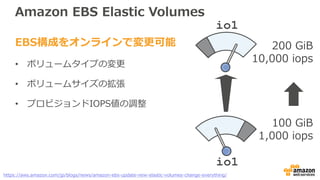

– クラウドなら、いつでも簡単に変更可能。ストレージも容量変更、タイプ変更、IOPS変更な
どもダイナミックで可能のためSmall Startが可能

SAP S/4 HANAリリース計画
16
出典；SAP社資料

S/4 HANA 移行方法
17

S/4 HANA 移行パス
18

19
S/4 HANA 移行ステップ

次世代ERP像～ポストモダンERP～
MRP I
Material
Resource
Planning
MRP II
Manufacturing
Resource
Planning
ERP
Enterprise
Resource
Planning
ポストモダンERP
SaaS
PaaS
IaaS
1970s 1980s 1990s 2010s2000s
変化への対応性と
ミッションクリティカル性の共存
2020s
インフラの変遷
ERPの変遷

ERPに訪れる「次のステップ」 - ポストモダン
22
step1･2でお客様ITシステム基盤の
クラウド化を実現
step1 step2
SAPのクラウド化
周辺システムの
クラウド移行
SAP
周辺
システム
アプリ
アプリ
SAP
周辺
システム
アプリ
アプリ
オンプレミス
As Is
クラウド化前
SAP
周辺
システム
アプリ
アプリ
オンプレミス
Legacy

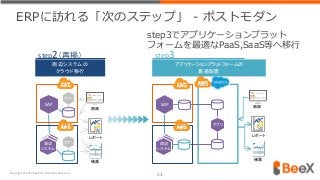

ERPに訪れる「次のステップ」 - ポストモダン
23
step3でアプリケーションプラット
フォームを最適なPaaS,SaaS等へ移行
step2（再掲）
帳票
レポート
画面
アプリ
step3
SAP
アプリケーションプラットフォームの
最適配置
周辺
システム
周辺システムの
クラウド移行
SAP
周辺
システム
帳票
レポート
アプリ
アプリ
画面

System of Records
（記録、実績収集、定型業務）
業務効率化
省力化・生産性向上
コスト削減
System of Engagement
（連携、顧客・パートナーとのつながり）
ビジネスプロセス革新
新しい商品・サービスの創造
企業を超えたエコ・システム
SFA：
営業支援
財務会計
ERP
管理会計
販売管理
顧客情報
顧客DB
業績管理
購買管理
在庫物流
管理
生産管理
原価管理
設備保全
BI：見える化
業務分析
SCM：
需要予測
イベント管理
製品マスタ
CRM：
ｶｽﾀﾏｰ
サービス
ERP
BI：見える化
経営分析
モバイル
ソーシャル
SNS
コネクト
デバイス
アナリティクス（統計解析）
人工知能（A.I.）
機械学習（C.I.）
Public Cloud
自社独自
制御
自社独自
保全
自社独自
監視
Application Platform
IoT Platform
Middleware
BI
CRMSCM
自社独自
アプリ２
自社独自
アプリ１
SoR：既存の基幹システムなどバックオフィスシステム。事業を支える基盤として貢献する
SoE：先進ITに自社独自の強みをシステム化・サービス化して事業に直接貢献する
出典；フロンティアワン様資料

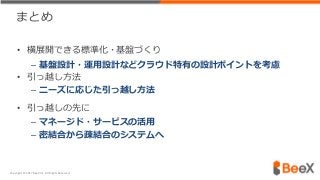

まとめ
• 横展開できる標準化・基盤づくり
– 基盤設計・運用設計などクラウド特有の設計ポイントを考慮
• 引っ越し方法
– ニーズに応じた引っ越し方法
• 引っ越しの先に
– マネージド・サービスの活用
– 密結合から疎結合のシステムへ

BeeX提供サービス
クラウドマイグレーション
クラウドオートメーション
クラウド連携
24時間365日運用サポート
ロードマップ作成
アセスメント/POCサービス
クラウドマイグレーション
S/4 HANA マイグレーション
SAPとクラウド
アプリケーションとの
疎結合連携
24/365運用保守サポート
課金管理クラウド運用自動化
OSS/クラウドサービスを使った監視・自動通報
可視化サービス
RPA導入による自動化推進（準備中）

28
設計
業務運用設計
移行
再構築後運用の準備
開発テスト
移行設計移行準備移行テスト
要件
定義
移行設計
移行後運用の設計
移行
移行後運用の準備
移行準備移行
テスト
要件
定義
移行設計
移行後運用の設計
移行
移行後運用の準備
移行準備移行
テスト
ToBe像策定
現状把握
要件
定義
SAPクラウドマイグレーション
クラウドマイグレーション
クラウドインテグレーション＞ポストモダンERPへ
フィジビリティ
スタディ
ToBe像確定ロードマップ・
計画策定
運用
運用
コンサルティング
サービス
 24/365サポート
 障害監視・対応
 性能監視
 バックアップ/リストア
運用
クラウドMSP
BeeX 提供サービス
