ΚΤΣ 2016 - Μέθοδοι δοκιμών και ελέγχου ποιότητας υλικών

Νέος Κανονισμός Τεχνολογίας Σκυροδέματος
(ΚΤΣ-2016)
Μέθοδοι δοκιμών και ελέγχου ποιότητας υλικών
Δοκιμές σκυροδέματος και αδρανών
ΑΛΕΞΑΝΔΡΟΣ Β.ΤΣΙΩΛΗΣ
Διπλ.Μηχ.Μετ.-Μετ. Ε.Μ.Π.
Τεχνικός Δ/ντής Hellenplan ΕΠΕ
EQA, Δεκέμβριος 2017 - © Copyright 2017 Hellenplan ΕΠΕ / Α.Τσιώλης

ΚΑΝΟΝΙΣΜΟΣ ΤΕΧΝΟΛΟΓΙΑΣ
ΣΚΥΡΟΔΕΜΑΤΟΣ
ΣΚΥΡΟΔΕΜΑ = ΤΣΙΜΕΝΤΟ + ΝΕΡΟ + ΑΔΡΑΝΗ
ΤΣΙΜΕΝΤΟ : Εμπιστοσύνη στον παραγωγό, διαφορετικά εργαστηριακές δοκιμές
ΝΕΡΟ : Εμπιστοσύνη στον πάροχο, διαφορετικά έλεγχος από χημείο
ΑΔΡΑΝΗ : Εμπιστοσύνη στον παραγωγό, διαφορετικά εργαστηριακές δοκιμές
ΣΚΥΡΟΔΕΜΑ : Η ιδιαιτερότητα του σκυροδέματος είναι ότι όντας υλικό που
συντίθεται, πρέπει να είμαστε σίγουροι τόσο για τα υλικά που το συνθέτουν,
αλλά και τόσο για το αν το τελικό προϊόν είναι το επιθυμητό.

Η ΙΔΙΑΙΤΕΡΟΤΗΤΑ ΤΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ
ΤΕΛΙΚΟ ΠΡΟΪΟΝ = ΣΚΥΡΟΔΕΜΑ + ΕΦΑΡΜΟΓΗ
ΣΚΥΡΟΔΕΜΑ: Εμπιστοσύνη στον παραγωγό, διαφορετικά εργαστηριακές δοκιμές
ΕΦΑΡΜΟΓΗ: Εμπιστοσύνη στον εργολάβο, διαφορετικά εμπιστοσύνη στο
προσωπικό μας, διαφορετικά τι;
Σχόλιο: Πιστοποίηση τεχνικών επαγγελμάτων!!!

Αδρανή και μητρικό πέτρωμα
 Πετρογραφική ανάλυση κατά ΕΝ932-03
 Αντιδραστικότητα αλκαλοπυριτικών κατά
ASTM C289 και ASTM C227
 Μεταβολή μήκους λόγω αλκαλοανθρακικής
αντίδρασης κατά ASTM C1105
 Χημικοί προσδιορισμοί κατά ΕΝ 1744-1
 Χλωριόντα
 Θείο
 Οργανικά

Δειγματοληψία αδρανών
ΕΛΟΤ ΕΝ 932.01
• Γενικά εργαλεία
• Φτυάρια
• Ζεμπίλια
• Καρότσια
• Μουσαμάδες
• Σάκοι δείγματος
• ...

Μείωση δείγματος αδρανών
ΕΛΟΤ ΕΝ 932.02-05

Γεωμετρικές ιδιότητες αδρανών
Κοκκομετρία με κόσκινα
ΕΛΟΤ ΕΝ 933.01 - ISO 3310-1 - ISO 3310-2

Κοκκομετρία με κόσκινα
ΕΛΟΤ ΕΝ 933.01 - ISO 3310-1 - ISO 3310-2
Απαίτηση ΕΝ:
• Ανοίγματα κάτω 4mm κατασκευή με πλέγμα
• Ανοίγματα 4mm και άνω, κατασκευή από διάτρητη λαμαρίνα

Δείκτης πλακοειδών

Δείκτης σχήματος

Περιεκτικότητα κελυφών (Shell content)

Προσδιορισμός πυκνότητας φίλερ και απορρόφησης νερού
Apparent particle
density of lightweight
aggregates
EN 1097-6
Sand absorption cone and
tamper for consistency
EN 1097-6 | EN 12274-3Pyknometer
EN 1097-6

Προσδιορισμός πυκνότητας φίλερ και απορρόφησης νερού
Apparent particle
density of lightweight
aggregates
EN 1097-6
Sand absorption cone and
tamper for consistency
EN 1097-6 | EN 12274-3Pyknometer
EN 1097-6
Κάθιση→πυκνότητα+υγρασία
Πυκνότητα
(και μετά με
ξήρανση
απορροφητικό
τητα νερού)
Φαινόμενη
πυκνότητα

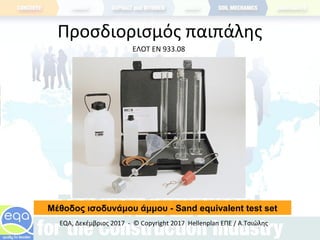

Προσδιορισμός παιπάλης
Μέθοδος ισοδυνάμου άμμου - Sand equivalent test set

Προσδιορισμός παιπάλης
Μέθοδος μπλε του μεθυλενίου- Methylene blue test set

Αντίσταση σε θρυμματισμό
ΕΛΟΤ ΕΝ 1097-2
Δοκιμή Los Angeles

Αντίσταση σε θρυμματισμό

Πυκνόμετρο και κώνος άμμου

Δοκιμή "υγείας"
Γνωστή και ως: Δοκιμή θειικού μαγνησίου

Δοκιμή "υγείας"

ΜΕΡΟΣ Β'
ΝΩΠΟ ΣΚΥΡΟΔΕΜΑ

Δοκιμή κάθισης
ΕΛΟΤ EN 12350-2

Δοκιμή κάθισης
ΕΛΟΤ EN 12350-2
Το πρότυπο προδιαγράφει τη μέθοδο για τον προσδιορισμό της
εργασιμότητας νωπού σκυροδέματος με τη δοκιμή κάθισης.
Η κάθιση είναι ευαίσθητη στην αλλαγή του εργάσιμου του σκυροδέματος,
που ανταποκρίνεται σε κάθιση μεταξύ 10mm και 210 mm. Τιμές πέραν
αυτού του εύρους απαιτούν άλλες μεθόδους δοκιμής.
Εάν η κάθιση εξακολουθεί να μεταβάλλεται μετά από ένα (1) λεπτό από
την αφαίρεση του κώνου, απαιτείται άλλη μέθοδος δοκιμής.
Τέλος, η δοκιμή κάθισης δεν είναι κατάλληλη για μέγιστο κόκκο αδρανών
άνω των 40 mm.

Δοκιμή Vebè
ΕΛΟΤ EN 12350-3

Δοκιμή Vebè
ΕΛΟΤ EN 12350-3
Το πρότυπο προδιαγράφει μέθοδο για προσδιορισμό
εργασιμότητας νωπού σκυροδέματος μέσω του χρόνου
Vebe.
Δεν εφαρμόζεται σε σκυρόδεμα με αδρανή μέγιστου
κόκκου άνω των 63 mm.
Αν ο χρόνος Vebe είναι μικρότερος των 5s ή άνω των 30s,
η δοκιμή Vebe δεν είναι κατάλληλη.
Κύρια χρήση του ο προσδιορισμός εργασιμότητας και
πυκνότητας RCC.

Δοκιμή βαθμού συμπύκνωσης
ΕΛΟΤ EN 12350-4

Δοκιμή βαθμού συμπύκνωσης
ΕΛΟΤ EN 12350-4
Πληρώνεται δοχείου γνωστού όγκου
με νωπό, ασυμπύκνωτο σκυρόδεμα,
επιπεδώνεται με μυστρί και με
δονητική τράπεζα συμπυκνώνεται
και προκύπτει ο βαθμός
συμπύκνωσης διαιρώντας το
εσωτερικό ύψος του δοχείου διά το
τελικό ύψος του σκυροδέματος
BS 1881:103

Τράπεζα εξάπλωσης
ΕΛΟΤ EN 12350-5

Τράπεζα εξάπλωσης
ΕΛΟΤ EN 12350-5
Η τράπεζα εξάπλωσης χρησιμοποιείται για τον προσδιορισμό της
ροής νωπού σκυροδέματος.
Δεν εφαρμόζεται σε αυτοσυμπυκνούμενο σκυρόδεμα, αφρομπετόν
(foamed concrete), σκυρόδεμα άνευ λεπτόκοκκων αδρανών και
σκευόδεμα με αδρανή μέγιστου κόκκου άνω των 63mm.
Η δοκιμή εξάπλωσης είναι ευαίσθητη σε αλλαγές του εργάσιμου του
σκυροδέματος, που ανταποκρίνεται σε εύρος τιμών εξάπλωσης
μεταξύ 340mm και 600 mm. Πέραν αυτών των τιμών, η δοκιμή
εξάπλωσης δεν είναι κατάλληλη και θα πρέπει να εξετάζονται άλλες
μέθοδοι δοκιμής.

Πυκνότητα
ΕΛΟΤ EN 12350-6

Αεροπεριεκτικότητα
ΕΛΟΤ EN 12350-7

ΜΕΡΟΣ Γ'
ΣΚΛΗΡΥΜΕΝΟ ΣΚΥΡΟΔΕΜΑ

Λήψη δοκιμίων
ΕΛΟΤ EN 12390-1
Στόχος: η παραγωγή
κυβικών δοκιμίων ακμής
150mm

ΕΛΟΤ EN 12390-1
Στόχος: η παραγωγή κυλινδρικών
δοκιμίων Ø150x300mm ύψος

Πόσα να πάρω μάστορα;;;

Παρασκευή και συντήρηση δοκιμίων
ΕΛΟΤ EN 12390-2
Σταθερή θερμοκρασία: 20±2°C
Σταθερή υγρασία: >95%RH
Σταθερή θερμοκρασία: 20±2°C
Σταθερή υγρασία:
Εμβαπτισμένα δείγματα

Αντοχή σε θλίψη
ΕΛΟΤ EN 12390-3 - ΕΛΟΤ EN 12390-4

Αντοχή σε θλίψη
ΕΛΟΤ EN 12390-3 - ΕΛΟΤ EN 12390-4
ΑΚΡΙΒΕΙΑ ΜΕΤΡΗΣΗΣ
ΔΥΝΑΜΗΣ
ΑΥΤΟΡΡΥΘΜΙΣΗ
ΑΝΩ ΠΛΑΚΑΣ
ΕΥΘΥΓΡΑΜΜΙΣΗ
ΕΞΑΡΤΗΜΑΤΩΝ ΜΗΧΑΝΗΣ
ΑΞΙΟΛΟΓΗΣΗ ΤΟΥ
ΠΕΡΙΟΡΙΣΜΟΥ ΚΙΝΗΣΗΣ
ΑΝΩ ΠΛΑΚΑΣ

Πυκνότητα σκληρυμένου σκυροδέματος
ΕΛΟΤ EN 12390-7

ΜΕΡΟΣ Δ'
ΔΟΚΙΜΕΣ ΣΚΥΡΟΔΕΜΑΤΟΣ
ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ
(Άρα και MKE/NDT)

Λήψη πυρήνων
ΕΛΟΤ EN 12504-1

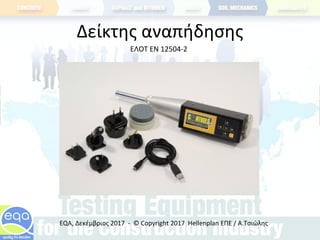

Δείκτης αναπήδησης
ΕΛΟΤ EN 12504-2

Δείκτης αναπήδησης
ΕΛΟΤ EN 12504-2
• ΕΝ 12504-2, ASTM C805,
BS1881:202, NFP18-417,
DIN 1048, UNI 9189
• Αρχή λειτουργίας:
Σφύρα Schmidt
• Κρούση γνωστού βάρους
• Συσχετισμός αναπήδησης σε συνάρτηση με τη γωνία
κρούσης με την αντοχή του σκυροδέματος
• Η πλέον εύκολη και διαδεδομένη μέθοδος για έλεγχο
αντοχής σκυροδέματος
• Απολύτως μη καταστροφική μέθοδος

Κάλυψη οπλισμού
• BS1881:204
• Ηλεκτομαγνητική μέθοδος:
Τεχνική επαγωγής παλμού
• Βάθος κάλυψης οπλισμού
• Θέση
• Προσανατολισμός
• Διάμετρος ράβδου

Κάλυψη οπλισμού
• Οι περισσότεροι μετρητές επικάλυψης λειτουργούν με βάση την
αρχή ότι οι χάλυβες που ενσωματώνονται σε τοιχοποιίες και
σκυροδέματα επηρεάζονται από το μαγνητικό πεδίο που
εφαρμόζεται από το μετρητή. Όταν εφαρμόζεται μαγνητικό
πεδίο, ο χάλυβας αντιδρά στην αλλαγή αυτή με επαγωγικό
ρεύμα (eddy current) το οποίο παράγει με τη σειρά του μαγνητικό
πεδίο αντίθετης διεύθυνσης. Η ένταση του επαγωγικού
ρεύματος και του προκύπτοντος μαγνητικού πεδίου εξαρτάται
από τις μαγνητικές ιδιότητες του υλικού που εκτίθεται στο
μαγνητικό πεδίο που εφαρμόζει ο μετρητής και από την
απόσταση μεταξύ κεφαλής μετρητή και χάλυβα.
• Με χρήση πρότυπων μαγνητικών ιδιοτήτων για τους χάλυβες κατασκευών και για
δεδομένο μέγεθος ράβδου, ο μετρητής μπορεί να υπολογίσει το βάθος και τη θέση των
ράβδων οπλισμού.
• Ο μετρητής παράγει μαγνητικό πεδίο κατά παλμούς και μετράει την «απόκριση» του
οπλισμού (επαγωγικό ρεύμα και προκύπτον ηλεκτρομαγνητικό πεδίο στο σιδηρούχο
υλικό). Μετρώντας την ένταση του μαγνητικού πεδίου, με χρήση της διαμέτρου
ράβδου οπλισμού και τις μαγνητικές ιδιότητές της, ο μετρητής μπορεί να υπολογίσει
την απόσταση από την επιφάνεια μέχρι τη ράβδο.

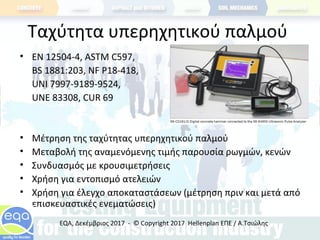

Ταχύτητα υπερηχητικού παλμού
• ΕΝ 12504-4, ASTM C597,
BS 1881:203, NF P18-418,
UNI 7997-9189-9524,
UNE 83308, CUR 69
• Μέτρηση της ταχύτητας υπερηχητικού παλμού
• Μεταβολή της αναμενόμενης τιμής παρουσία ρωγμών, κενών
• Συνδυασμός με κρουσιμετρήσεις
• Χρήση για εντοπισμό ατελειών
• Χρήση για έλεγχο αποκαταστάσεων (μέτρηση πριν και μετά από
επισκευαστικές ενεματώσεις)

Ταχύτητα υπερηχητικού παλμού
• Η μέθοδος στηρίζεται στη μέτρηση του χρόνου διέλευσης ενός
υπερηχητικού παλμού διαμέσω του τμήματος του
σκυροδέματος που δοκιμάζεται.
• Συγκριτικά υψηλότερες ταχύτητες διέλευσης συμβαδίζουν με
καλύτερη «ποιότητα» υλικού, ήτοι καλύτερη χύτευση,
καλύτερη συμπύκνωση, ομοιογένεια, ελαχιστοποιημένη
παρουσία κενών και κακοτεχνιών.

Δοκιμή εξόλκευσης
ΕΛΟΤ EN 12504-3

ΕΡΩΤΗΣΕΙΣ
?

ΤΕΛΟΣ ΠΑΡΟΥΣΙΑΣΗΣ
ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ
