1. AmazonEC2 Hands-on
第2回 JAWS-UG 横浜（2012/12/17）
株式会社サーバーワークス
千葉 哲也
twitter : @kachina_t

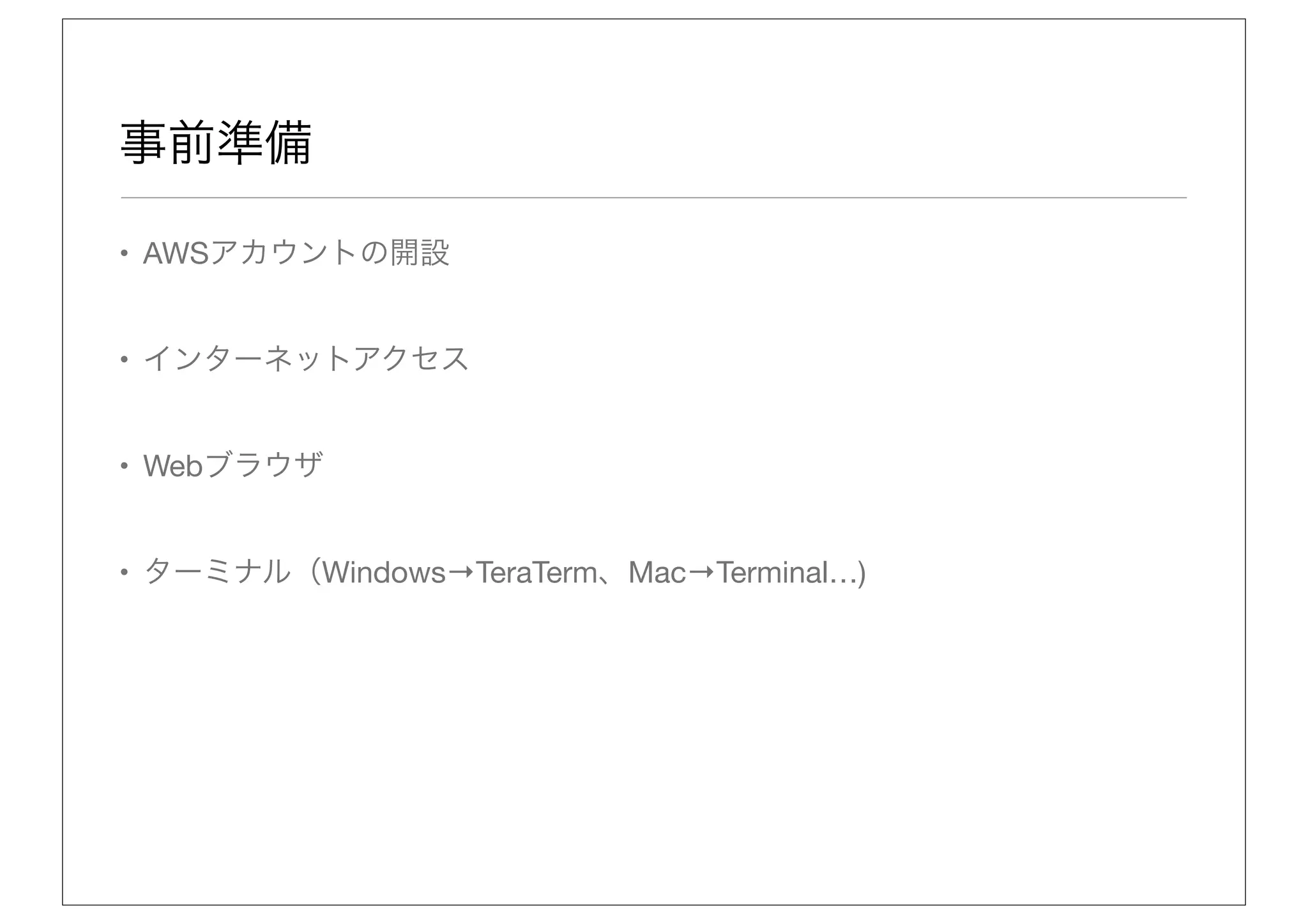

2. 事前準備
• AWSアカウントの開設
• インターネットアクセス
• Webブラウザ
• ターミナル（Windows→TeraTerm、Mac→Terminal…)

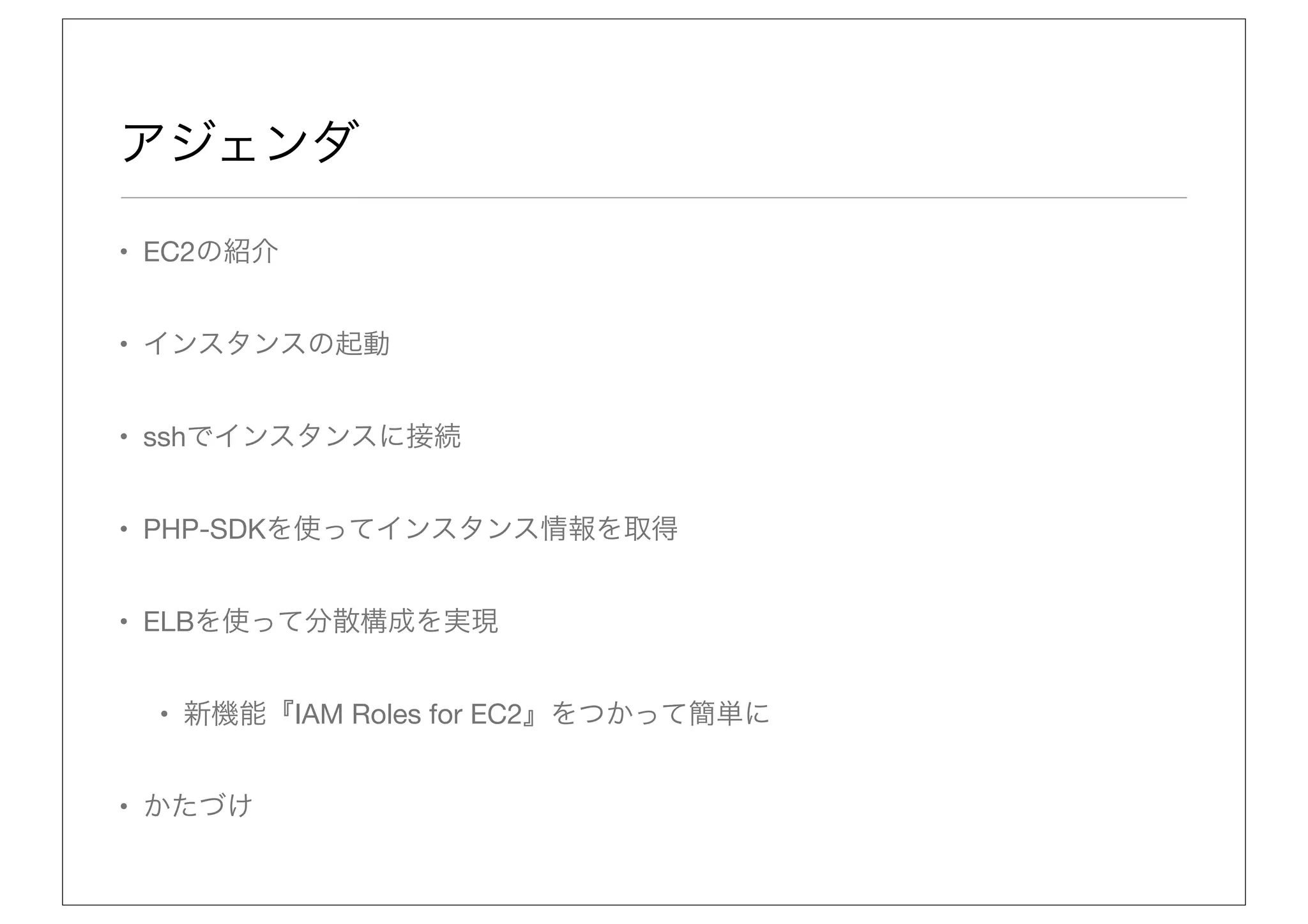

3. アジェンダ
• EC2の紹介
• インスタンスの起動
• sshでインスタンスに接続
• PHP-SDKを使ってインスタンス情報を取得
• ELBを使って分散構成を実現
• 新機能『IAM Roles for EC2』をつかって簡単に
• かたづけ

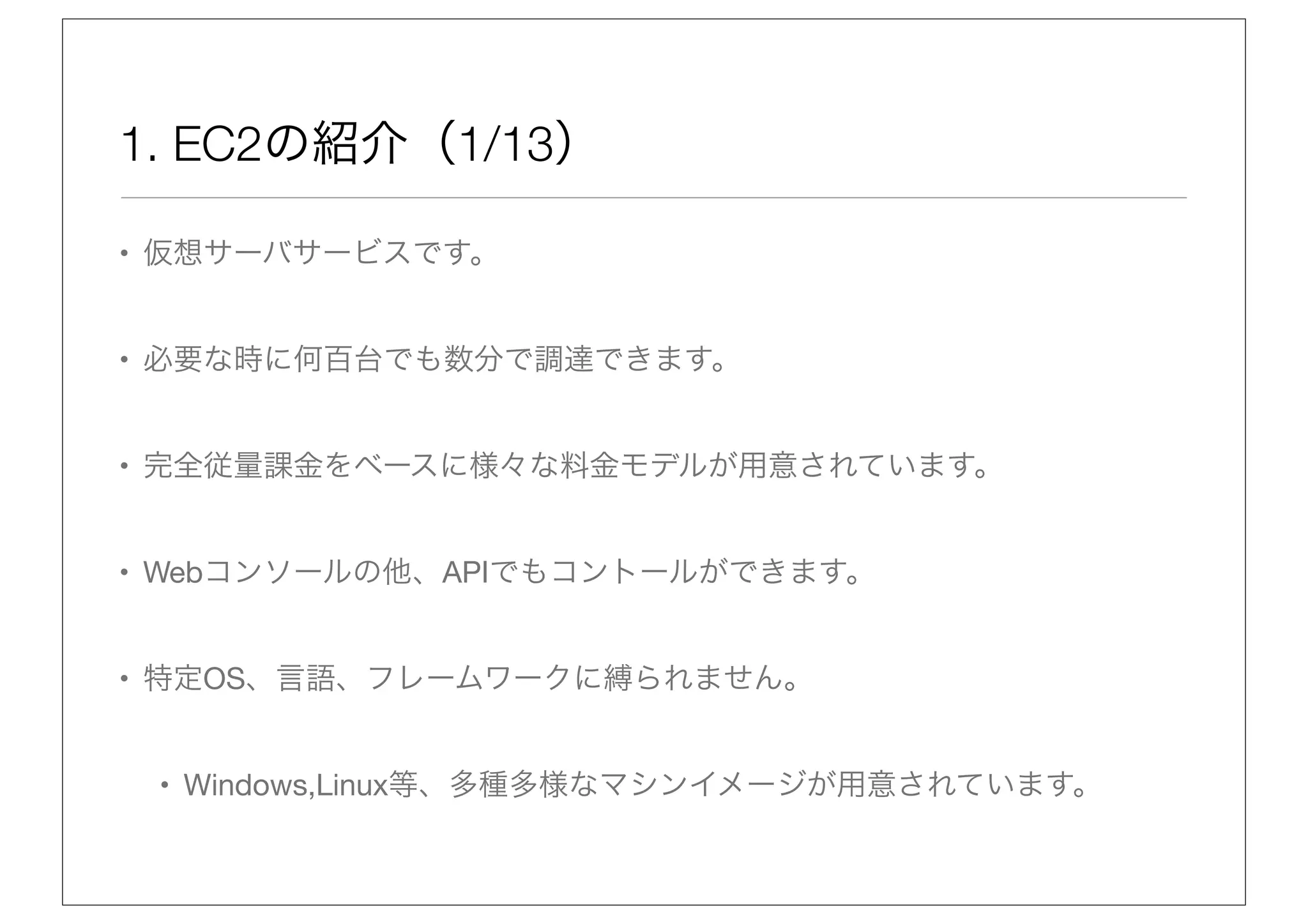

4. 1. EC2の紹介（1/13）
• 仮想サーバサービスです。
• 必要な時に何百台でも数分で調達できます。
• 完全従量課金をベースに様々な料金モデルが用意されています。
• Webコンソールの他、APIでもコントールができます。
• 特定OS、言語、フレームワークに縛られません。
• Windows,Linux等、多種多様なマシンイメージが用意されています。

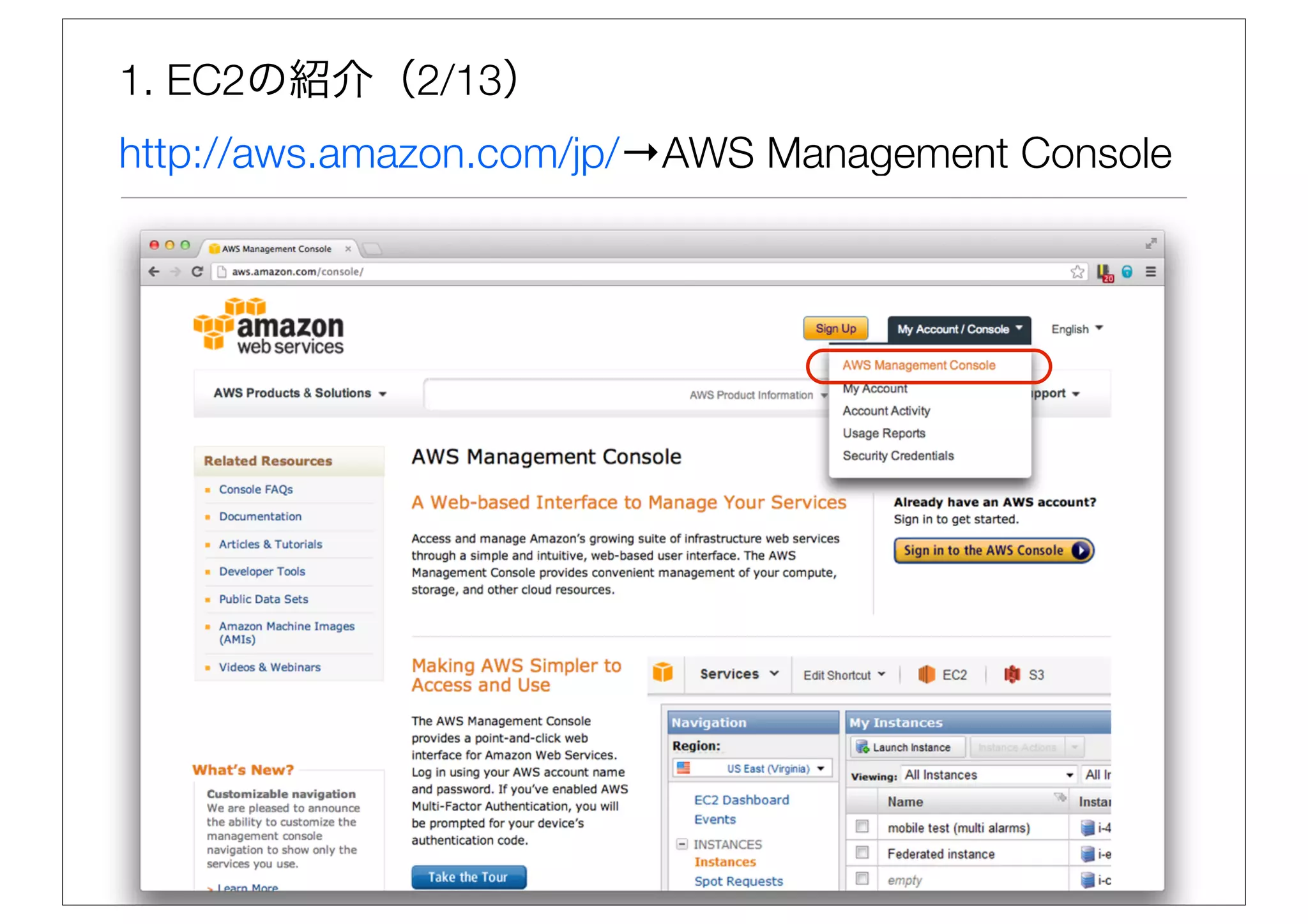

5. 1. EC2の紹介（2/13）
http://aws.amazon.com/jp/→AWS Management Console

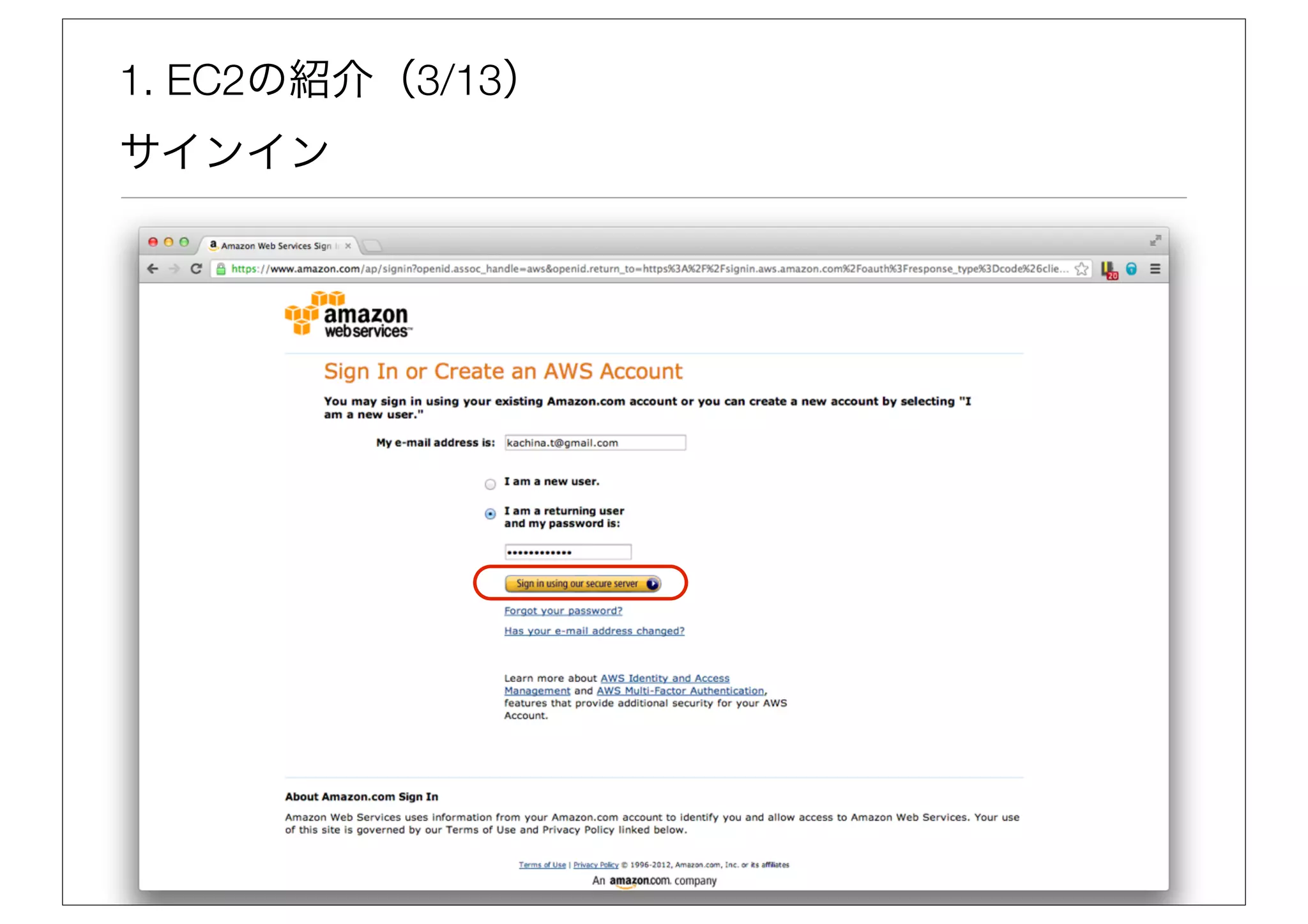

6. 1. EC2の紹介（3/13）
サインイン

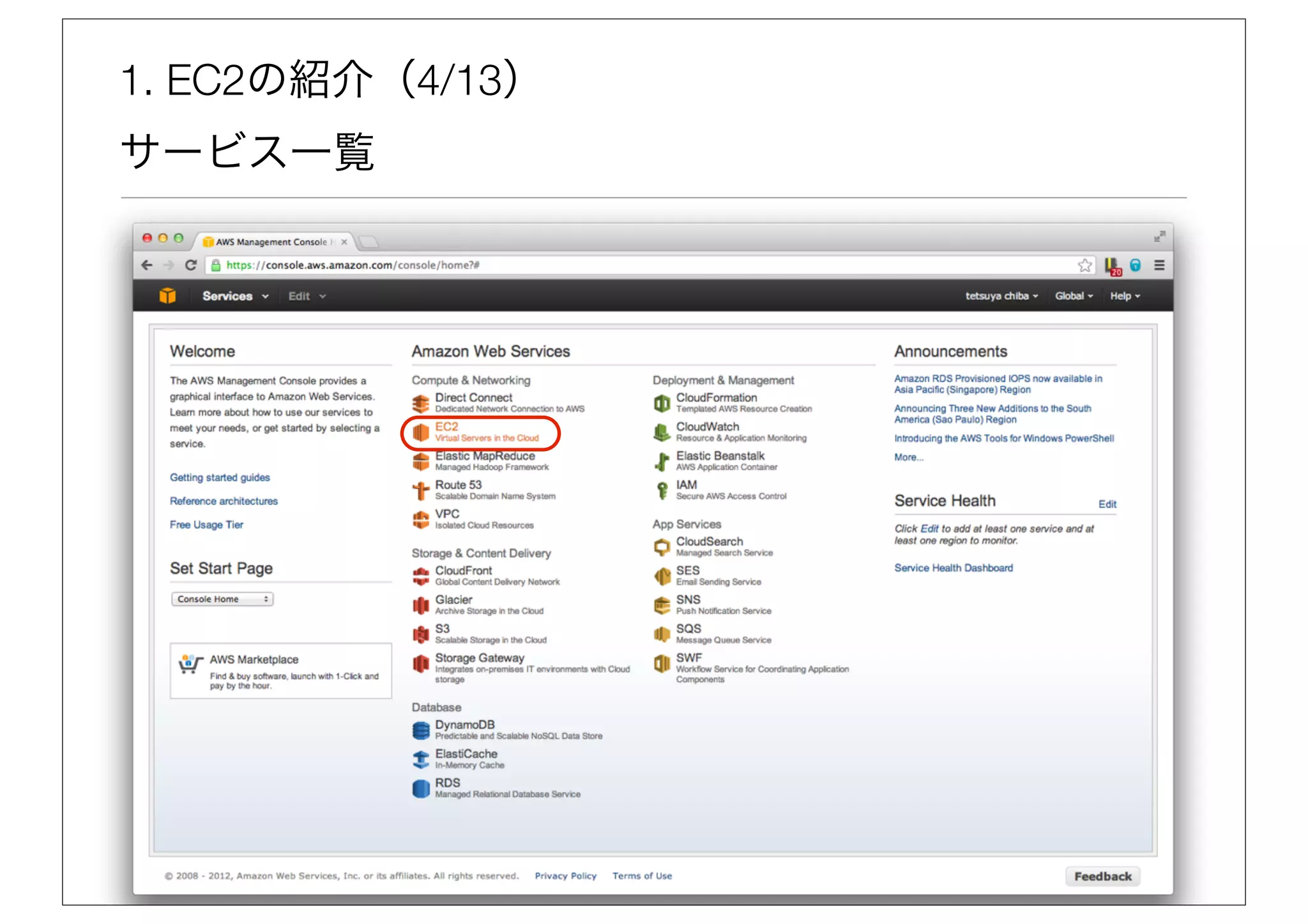

7. 1. EC2の紹介（4/13）
サービス一覧

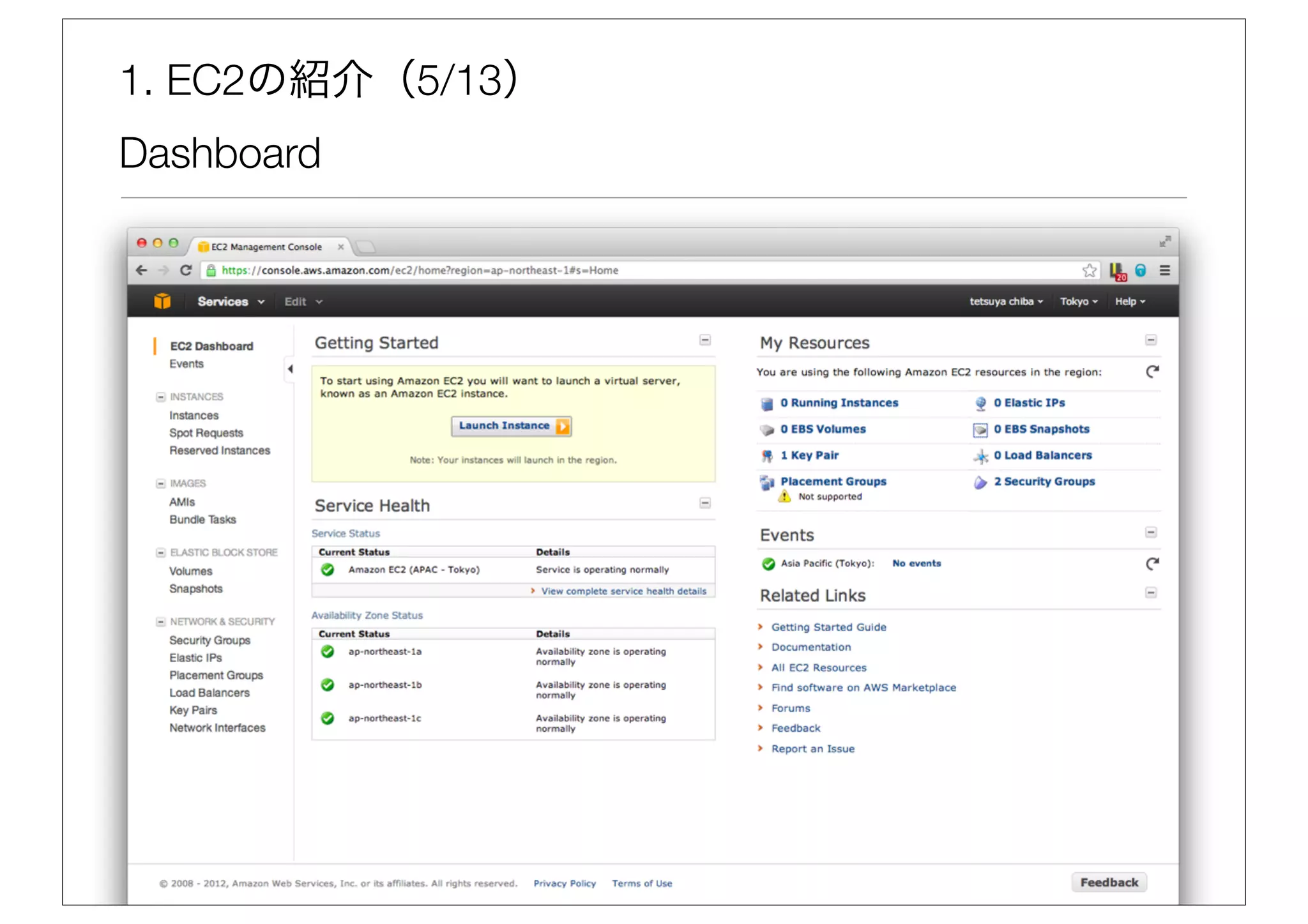

8. 1. EC2の紹介（5/13）
Dashboard

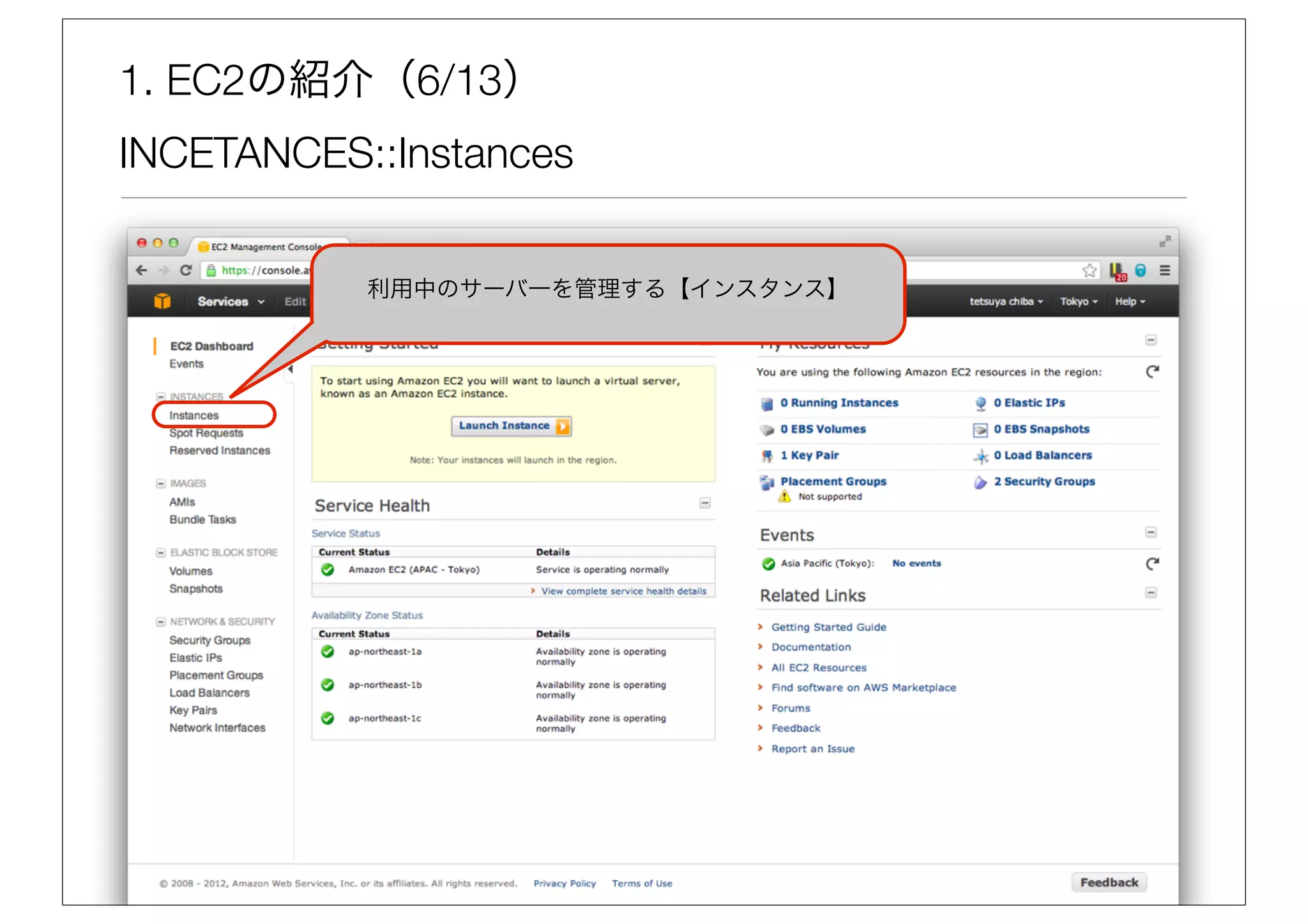

9. 1. EC2の紹介（6/13）
INCETANCES::Instances
利用中のサーバ一を管理する【インスタンス】

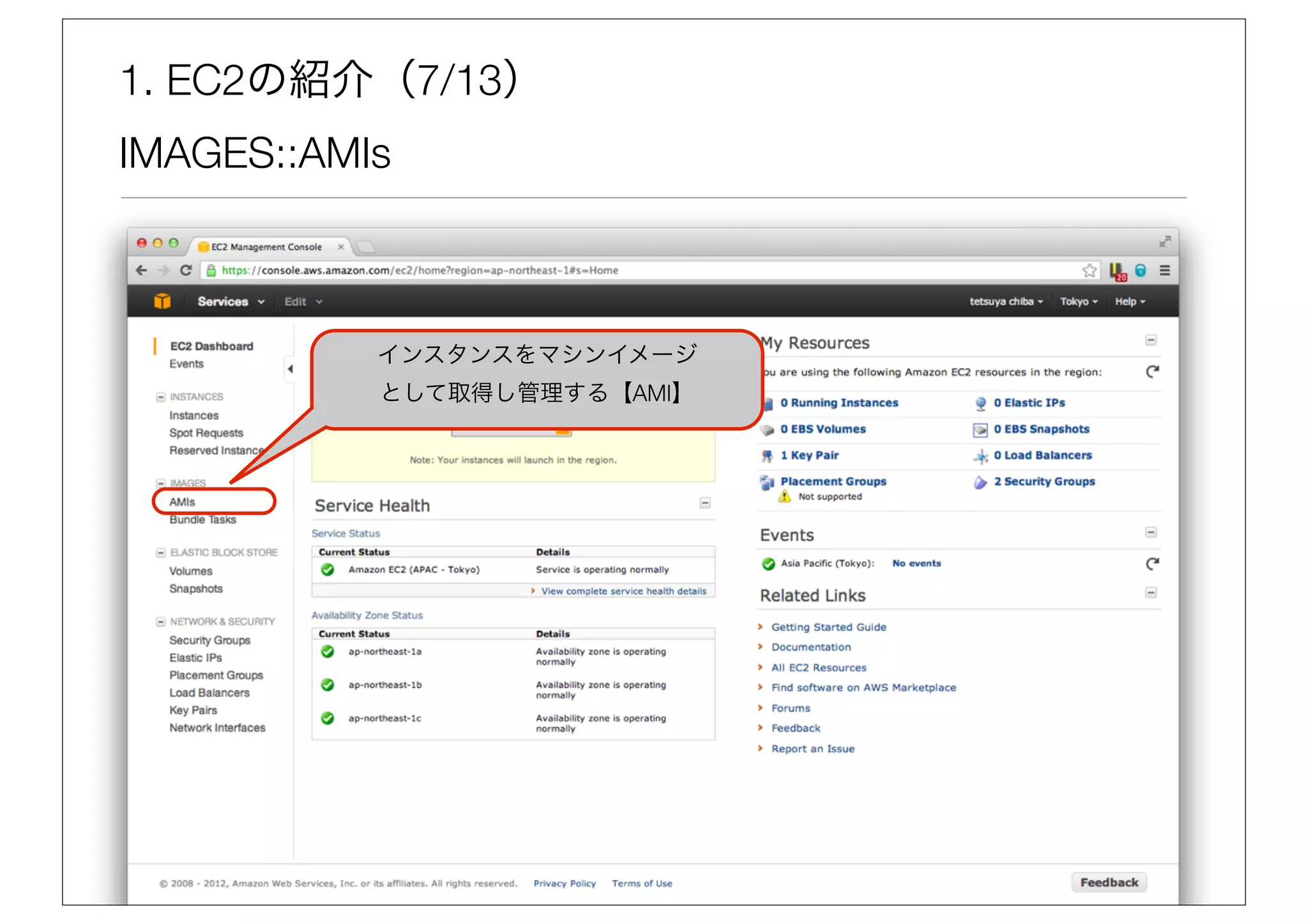

10. 1. EC2の紹介（7/13）
IMAGES::AMIs
インスタンスをマシンイメージ
として取得し管理する【AMI】

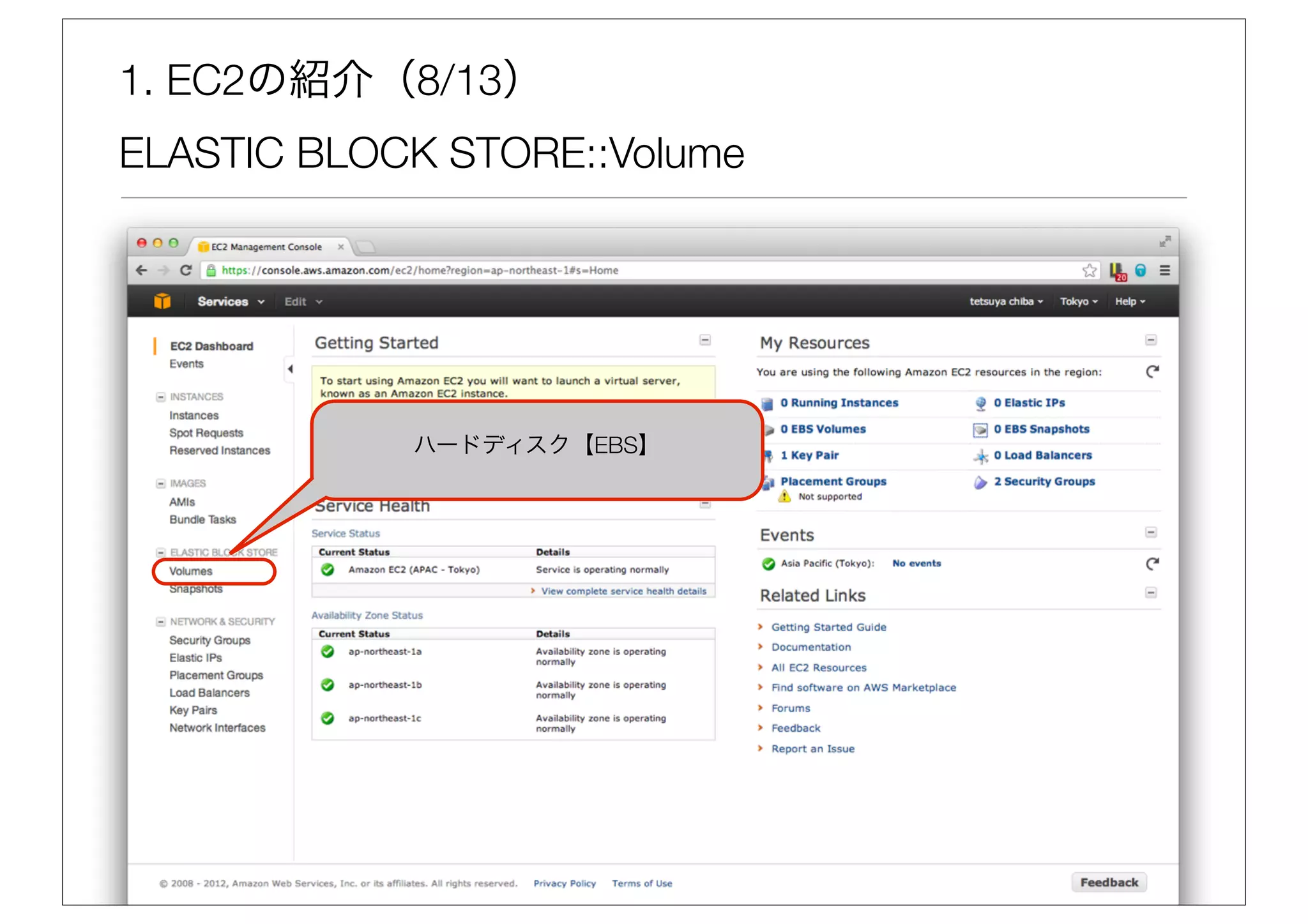

11. 1. EC2の紹介（8/13）
ELASTIC BLOCK STORE::Volume
ハードディスク【EBS】

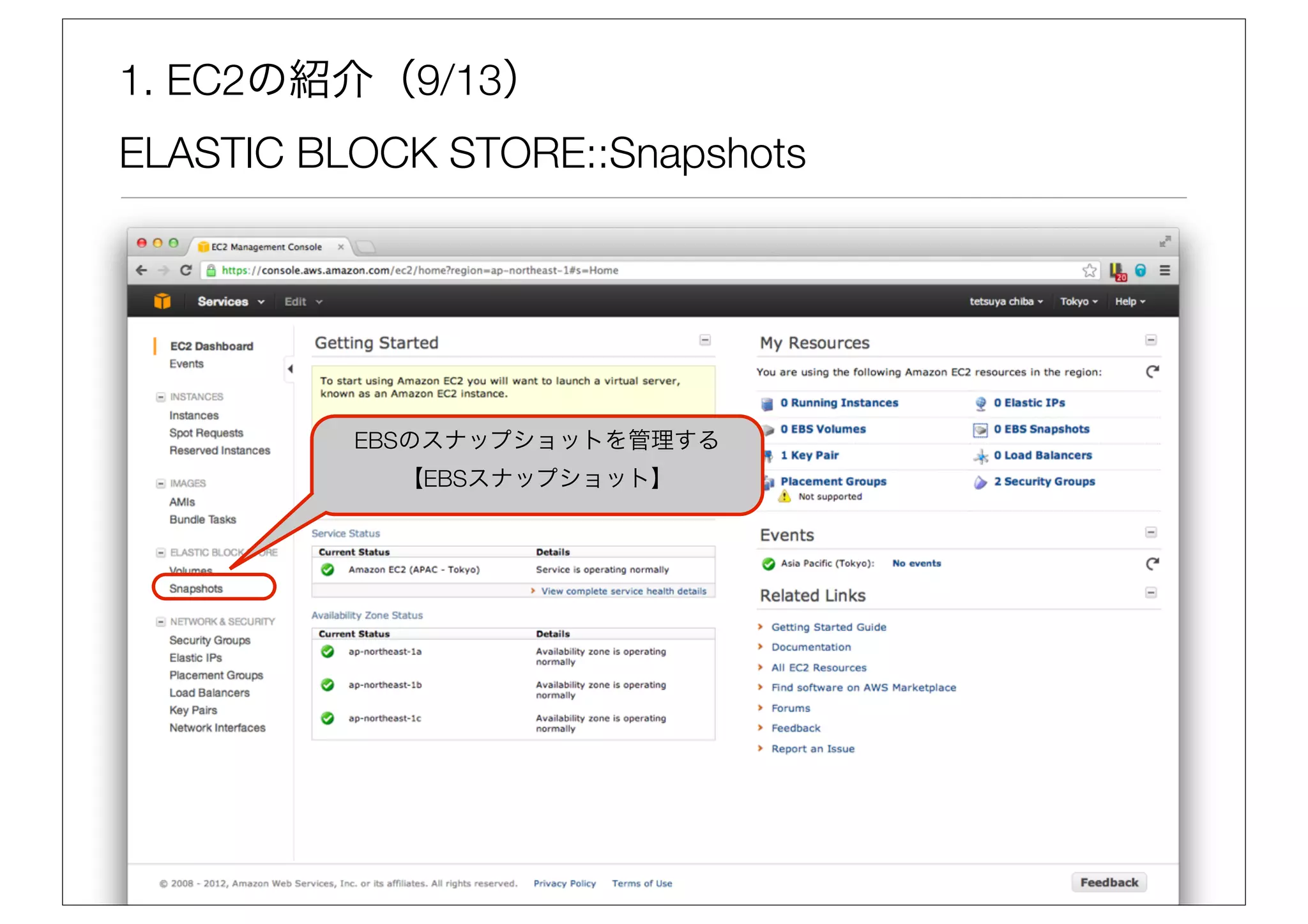

12. 1. EC2の紹介（9/13）
ELASTIC BLOCK STORE::Snapshots
EBSのスナップショットを管理する
【EBSスナップショット】

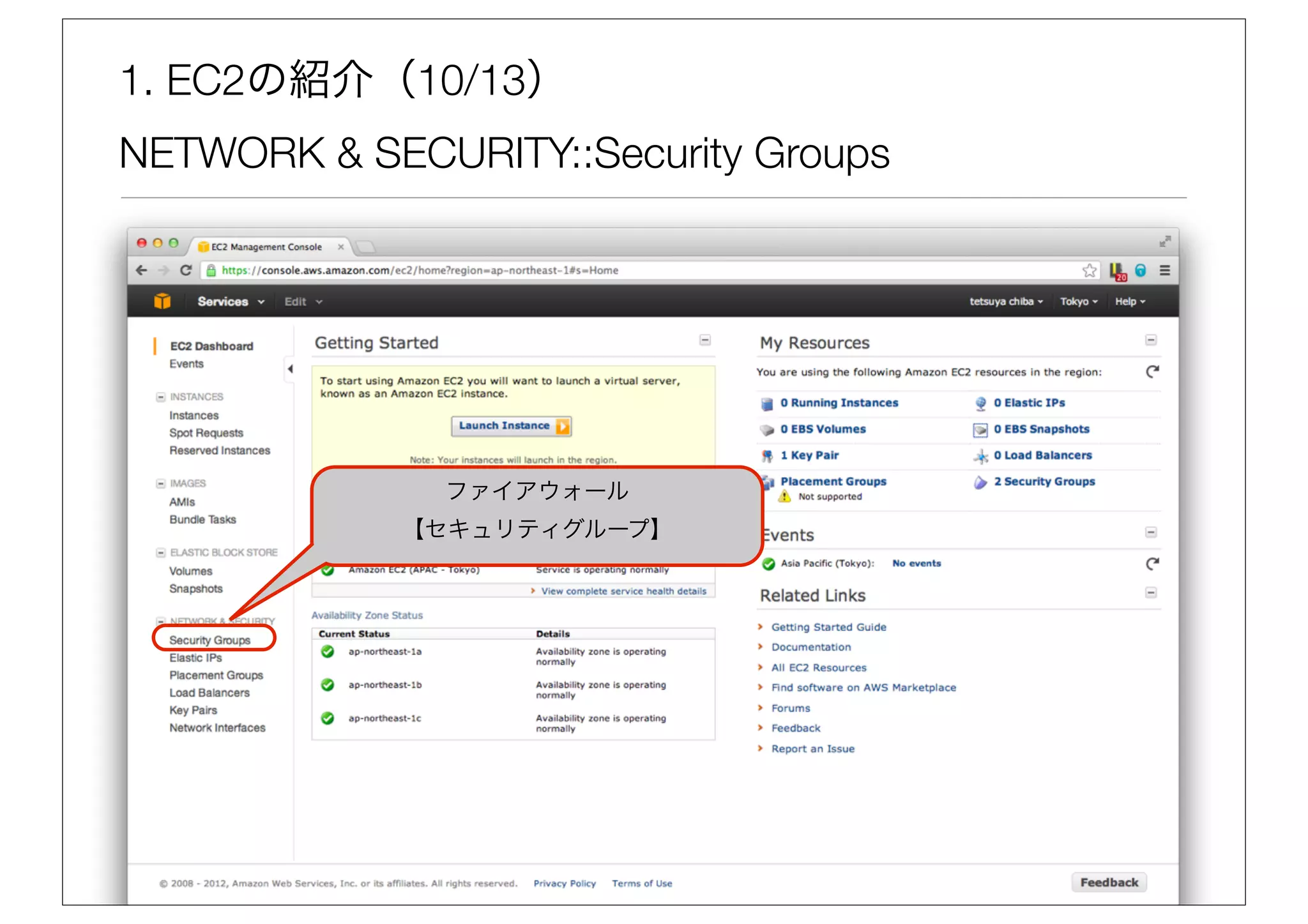

13. 1. EC2の紹介（10/13）
NETWORK & SECURITY::Security Groups
ファイアウォール
【セキュリティグループ】

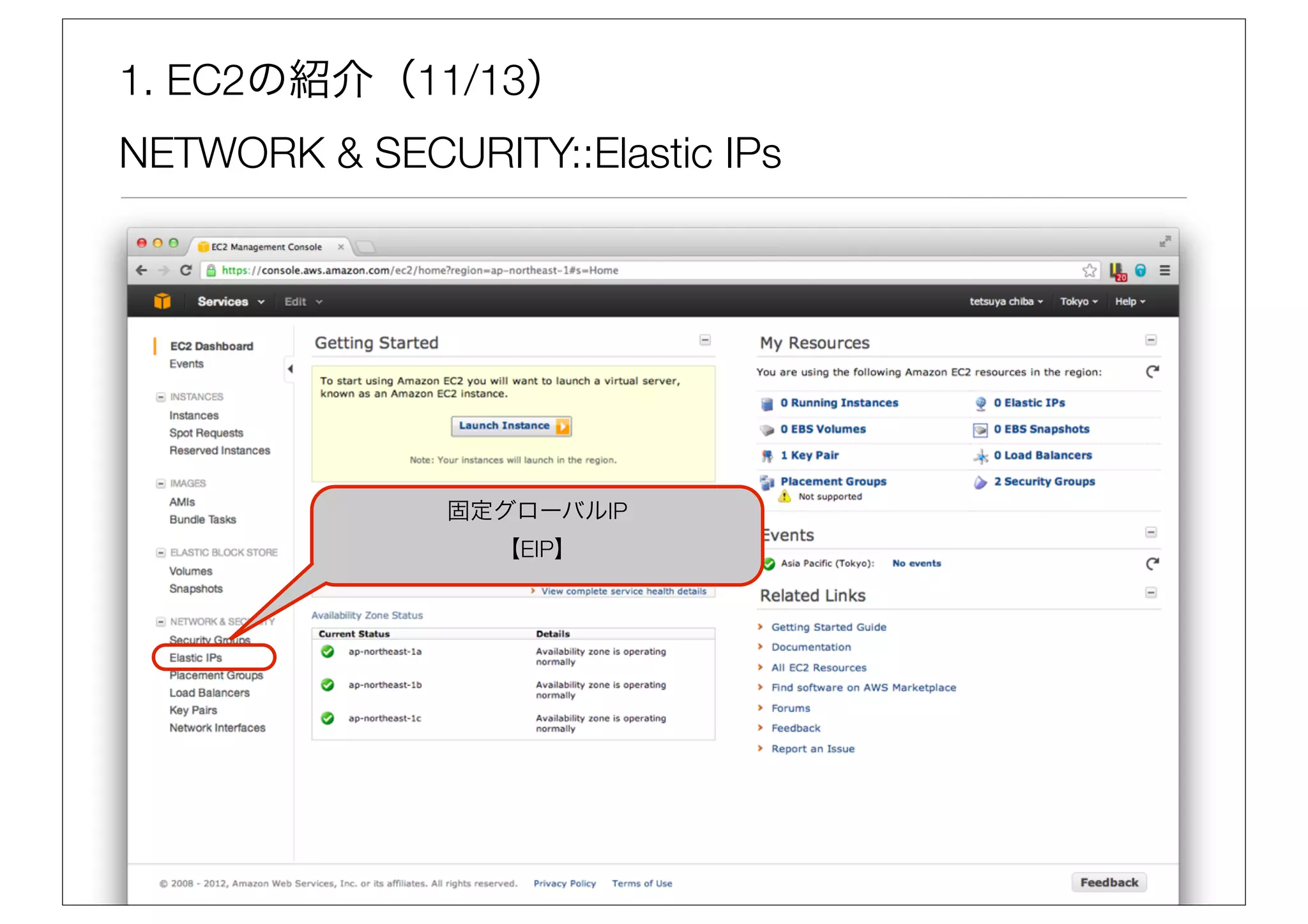

14. 1. EC2の紹介（11/13）
NETWORK & SECURITY::Elastic IPs
固定グローバルIP
【EIP】

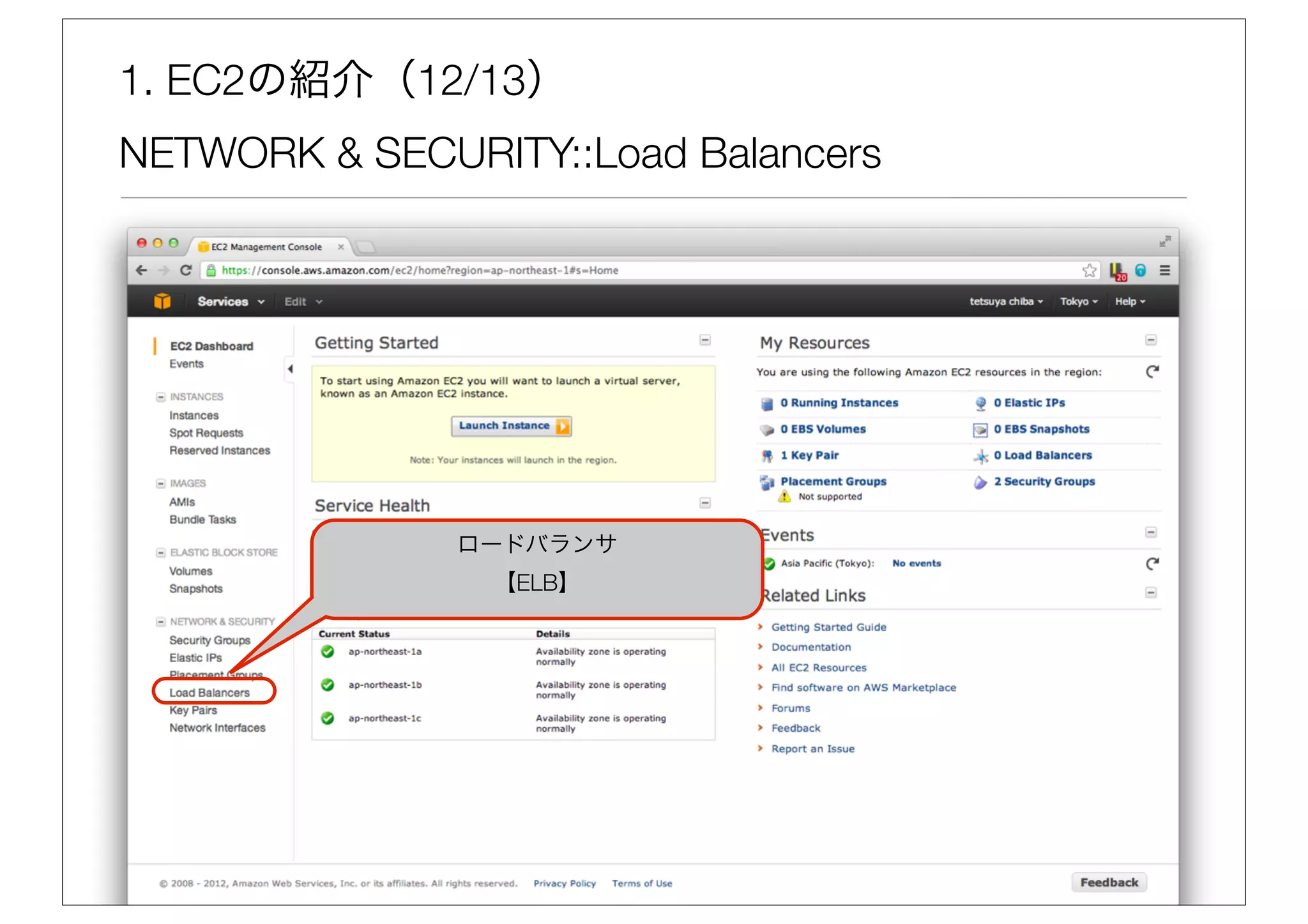

15. 1. EC2の紹介（12/13）
NETWORK & SECURITY::Load Balancers
ロードバランサ
【ELB】

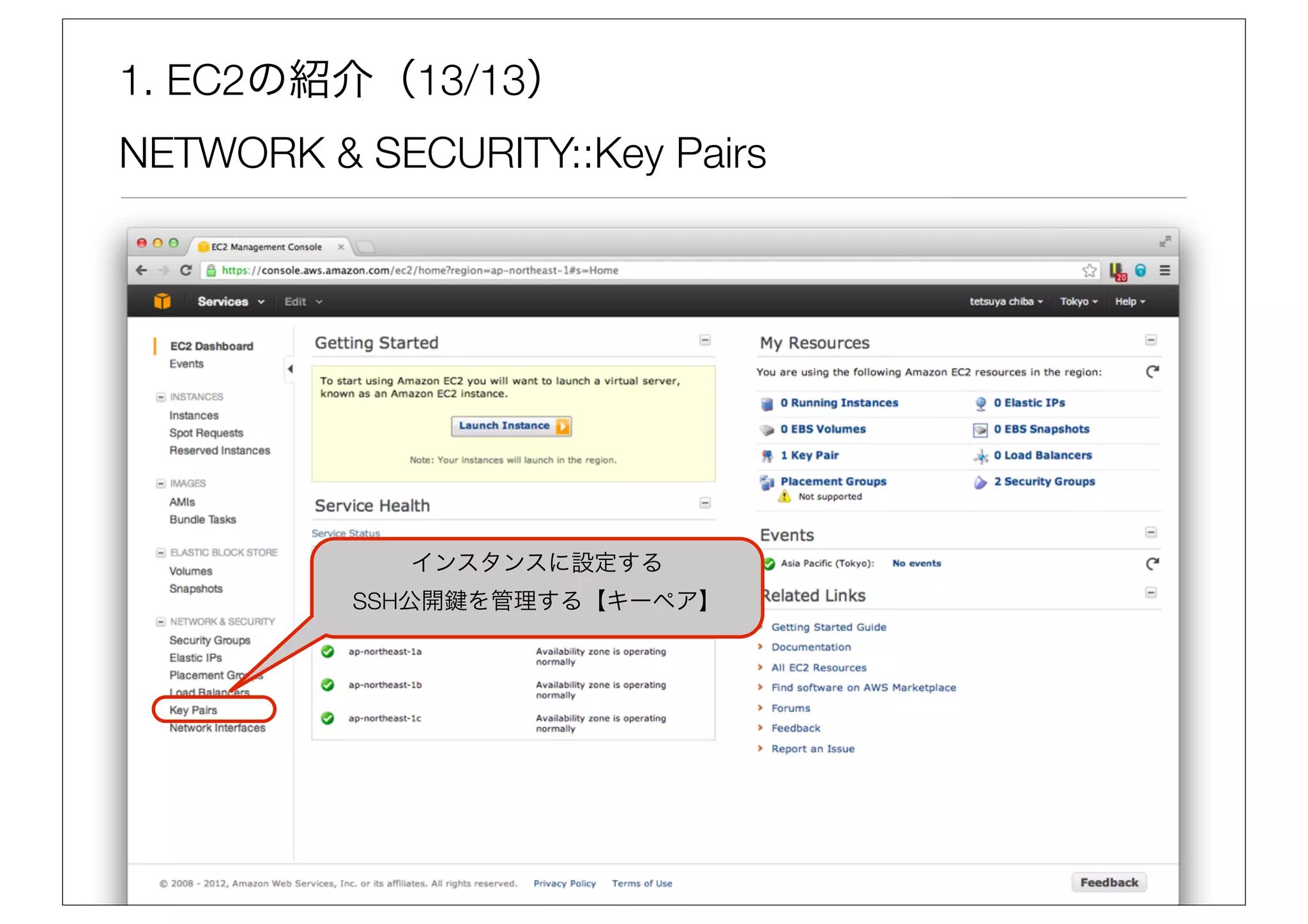

16. 1. EC2の紹介（13/13）
NETWORK & SECURITY::Key Pairs
インスタンスに設定する
SSH公開 を管理する【キーペア】

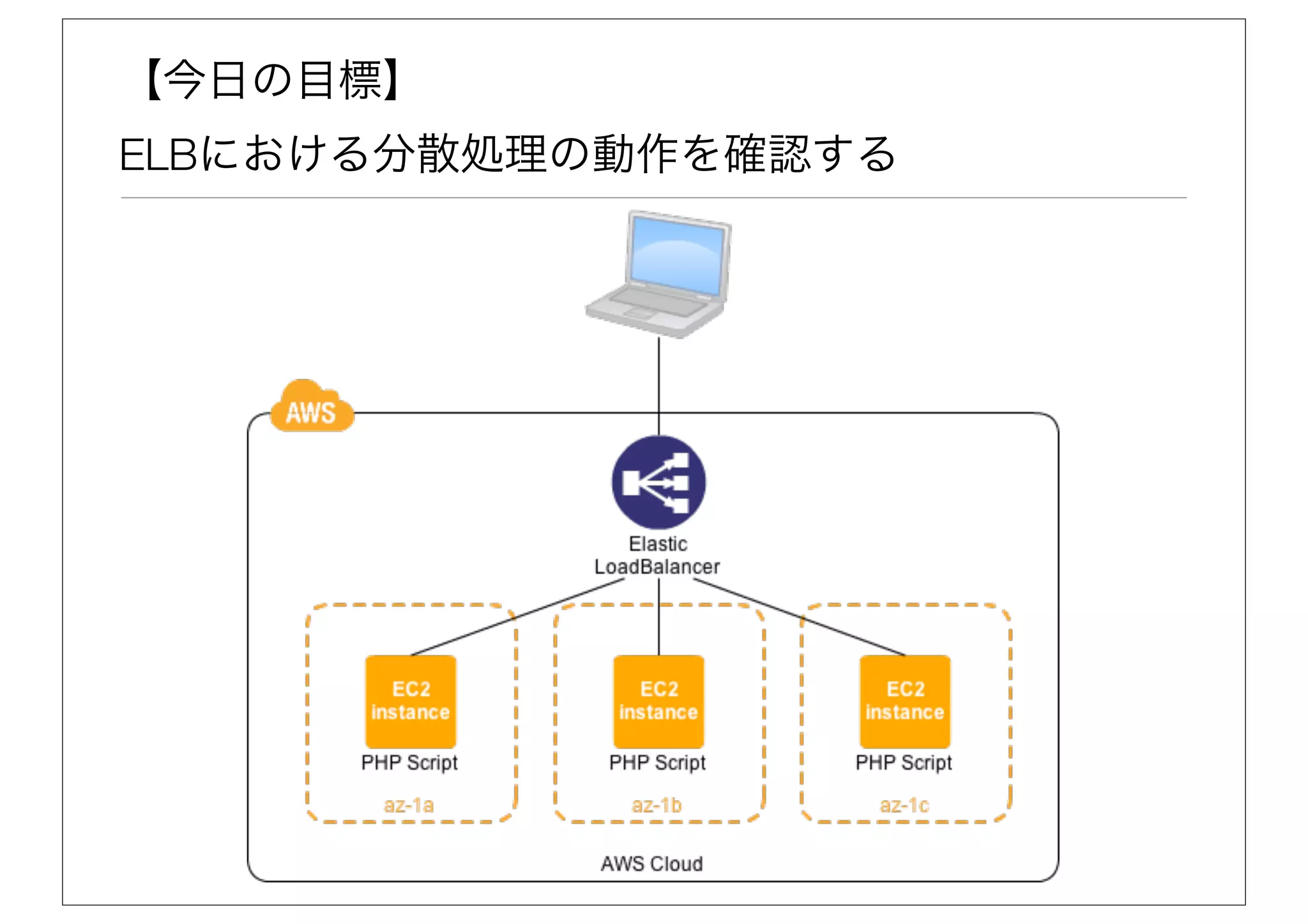

17. 【今日の目標】
ELBにおける分散処理の動作を確認する

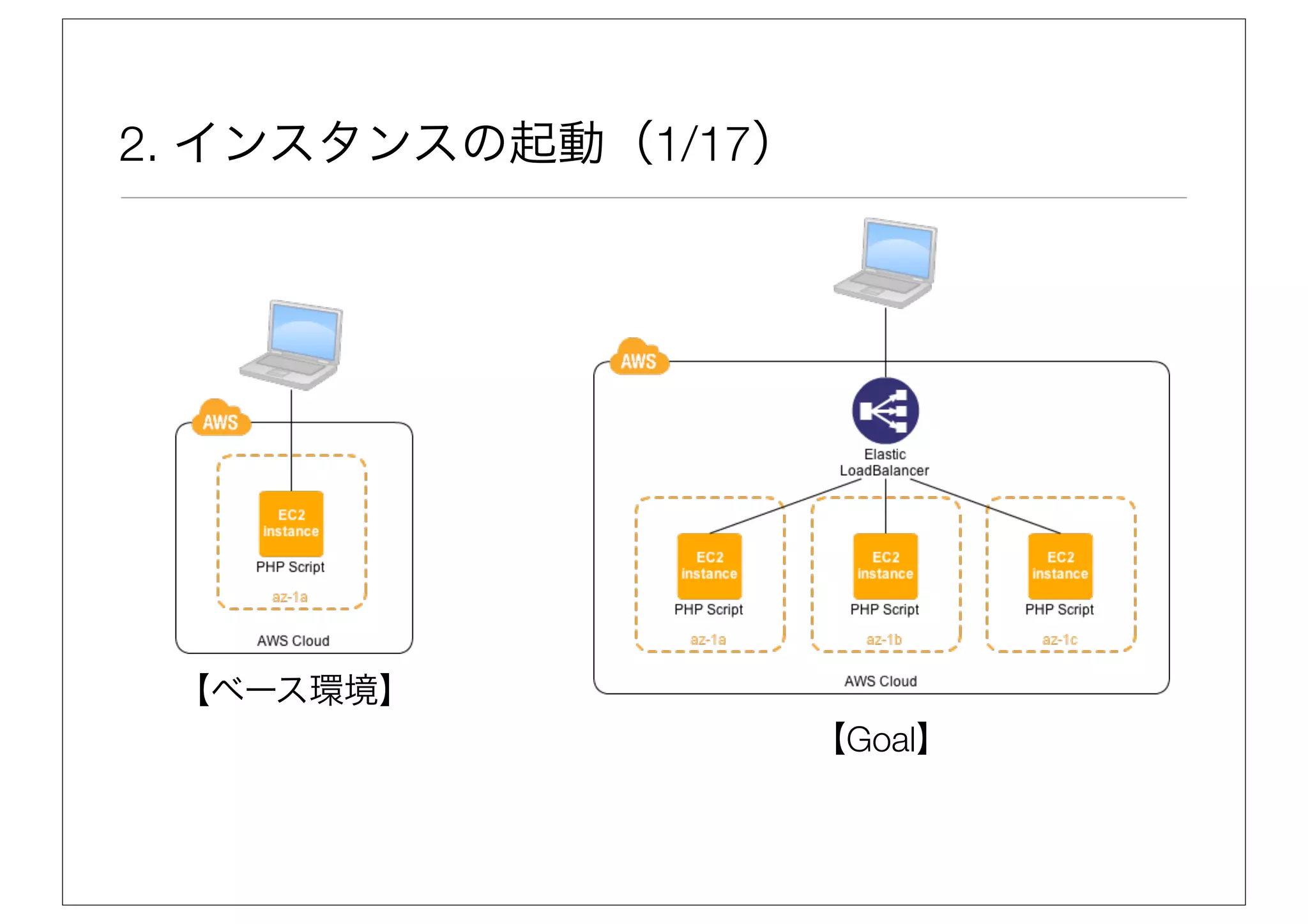

18. 2. インスタンスの起動（1/17）
【ベース環境】
【Goal】

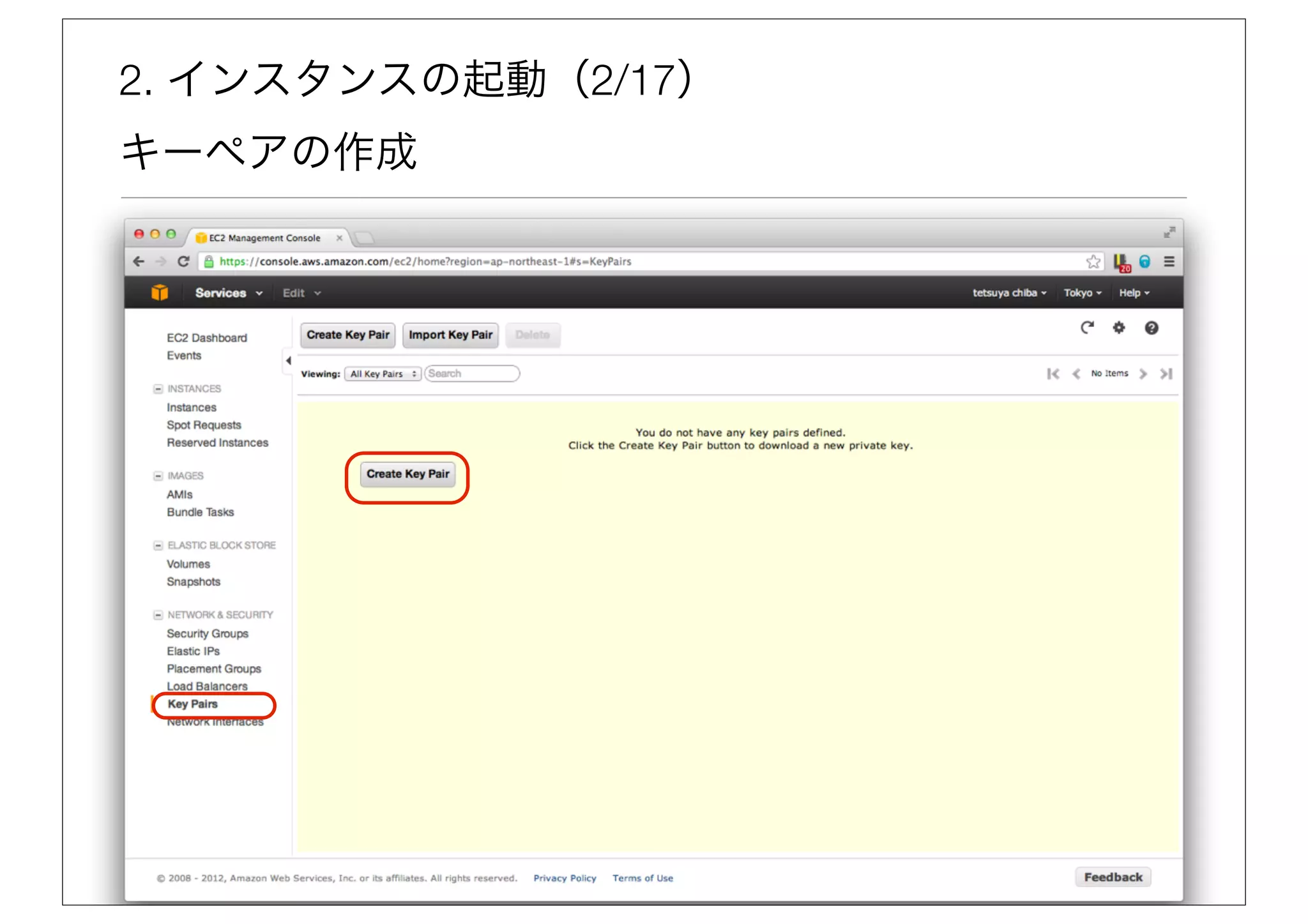

19. 2. インスタンスの起動（2/17）
キーペアの作成

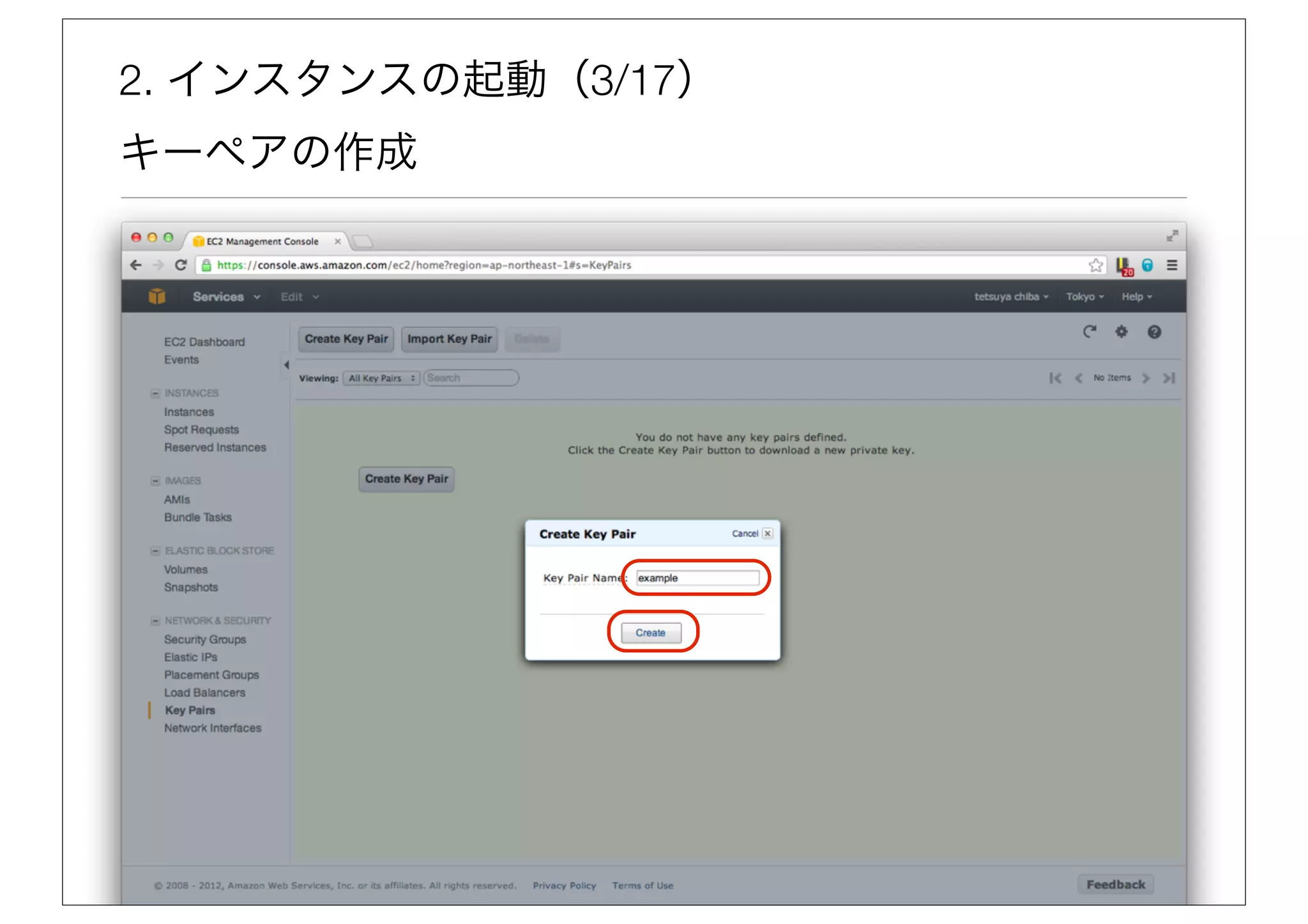

20. 2. インスタンスの起動（3/17）
キーペアの作成

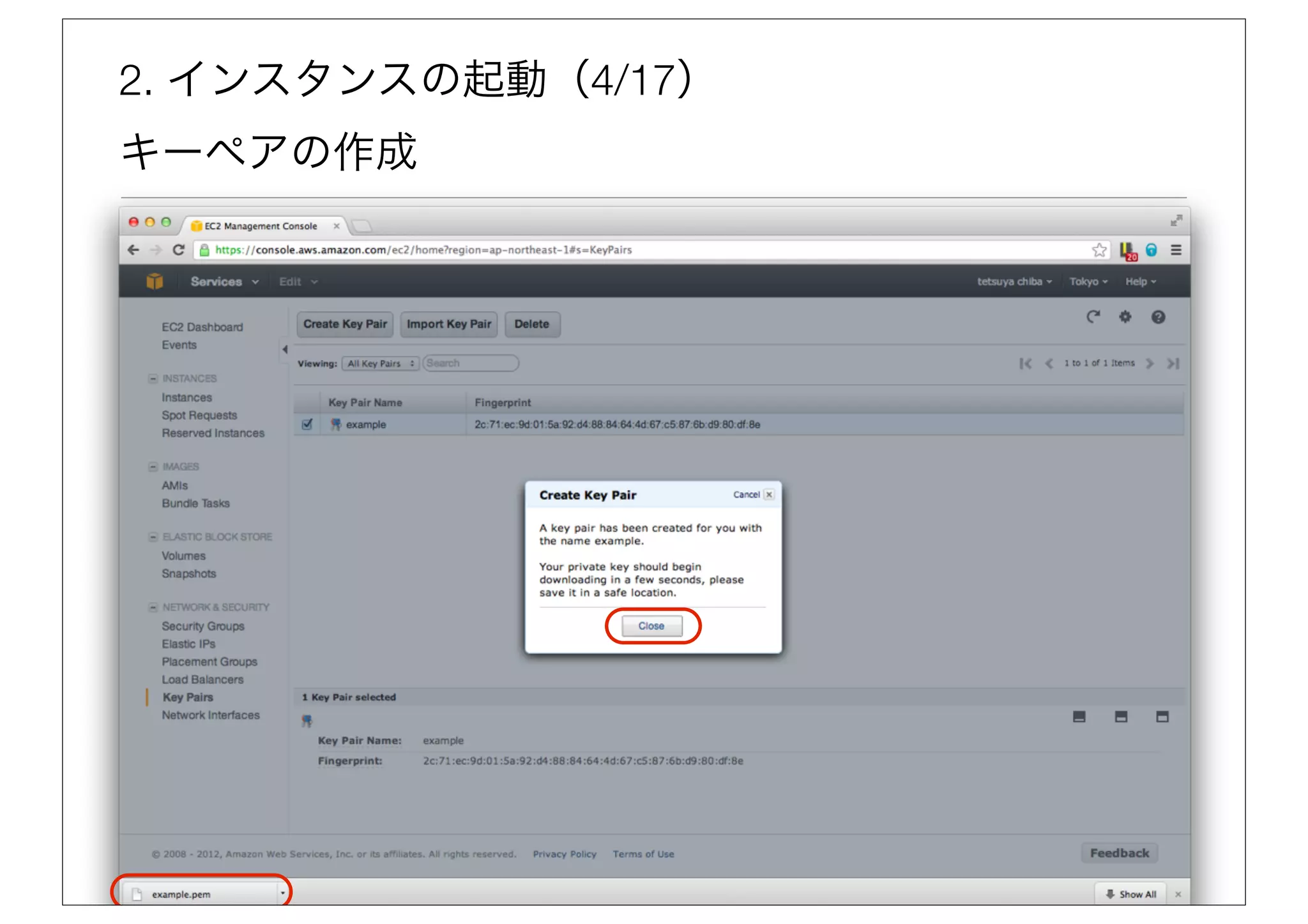

21. 2. インスタンスの起動（4/17）
キーペアの作成

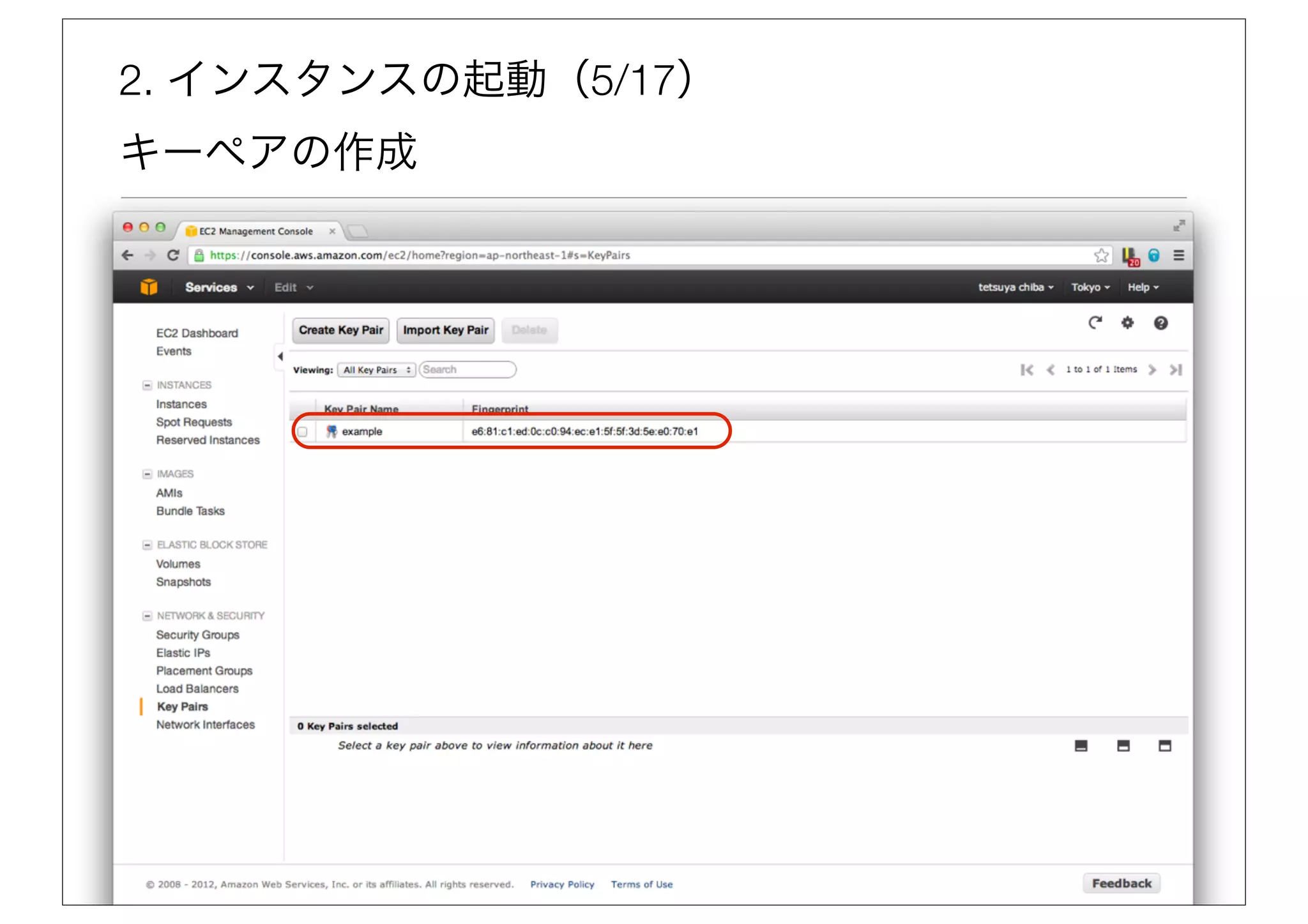

22. 2. インスタンスの起動（5/17）
キーペアの作成

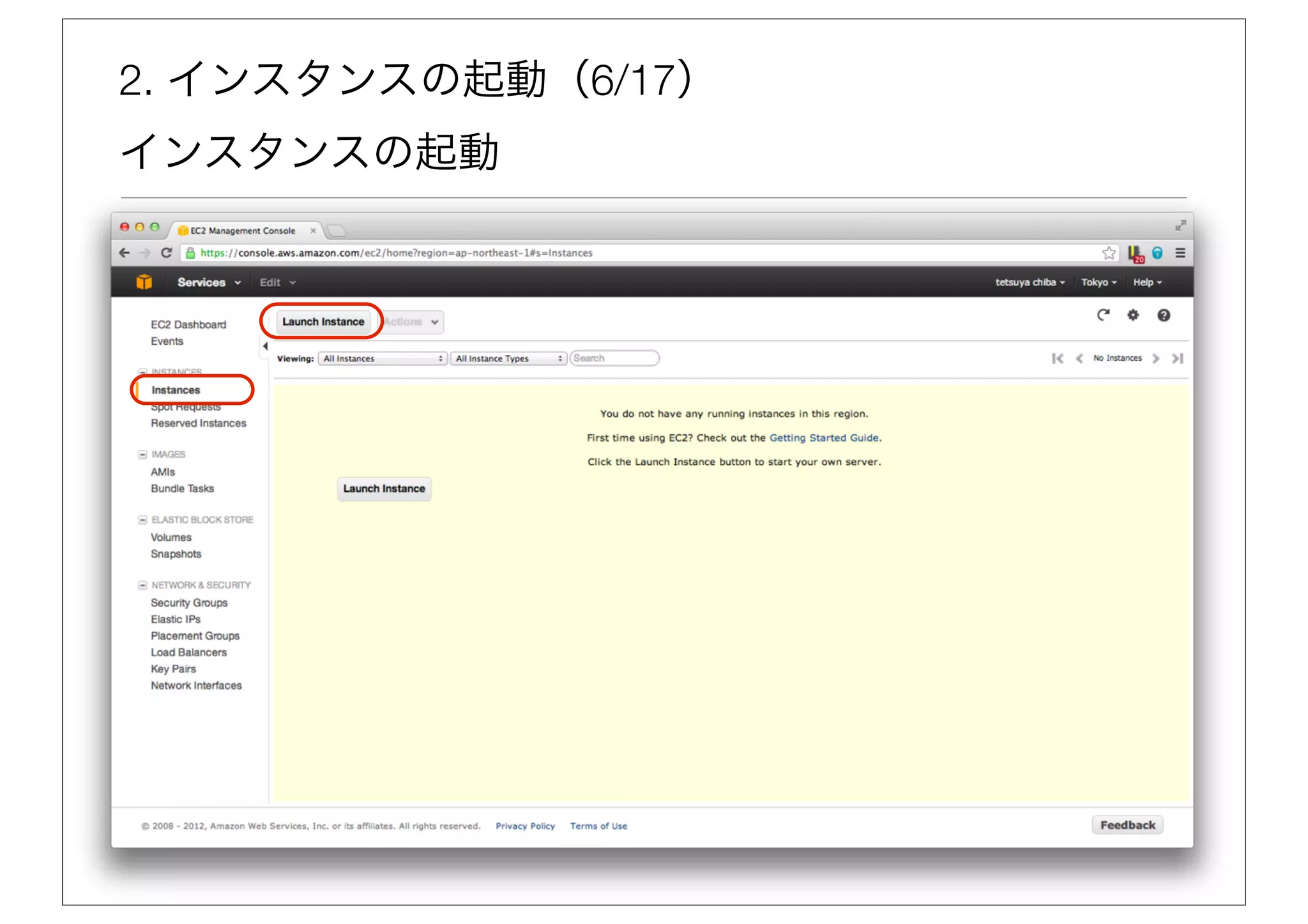

23. 2. インスタンスの起動（6/17）
インスタンスの起動

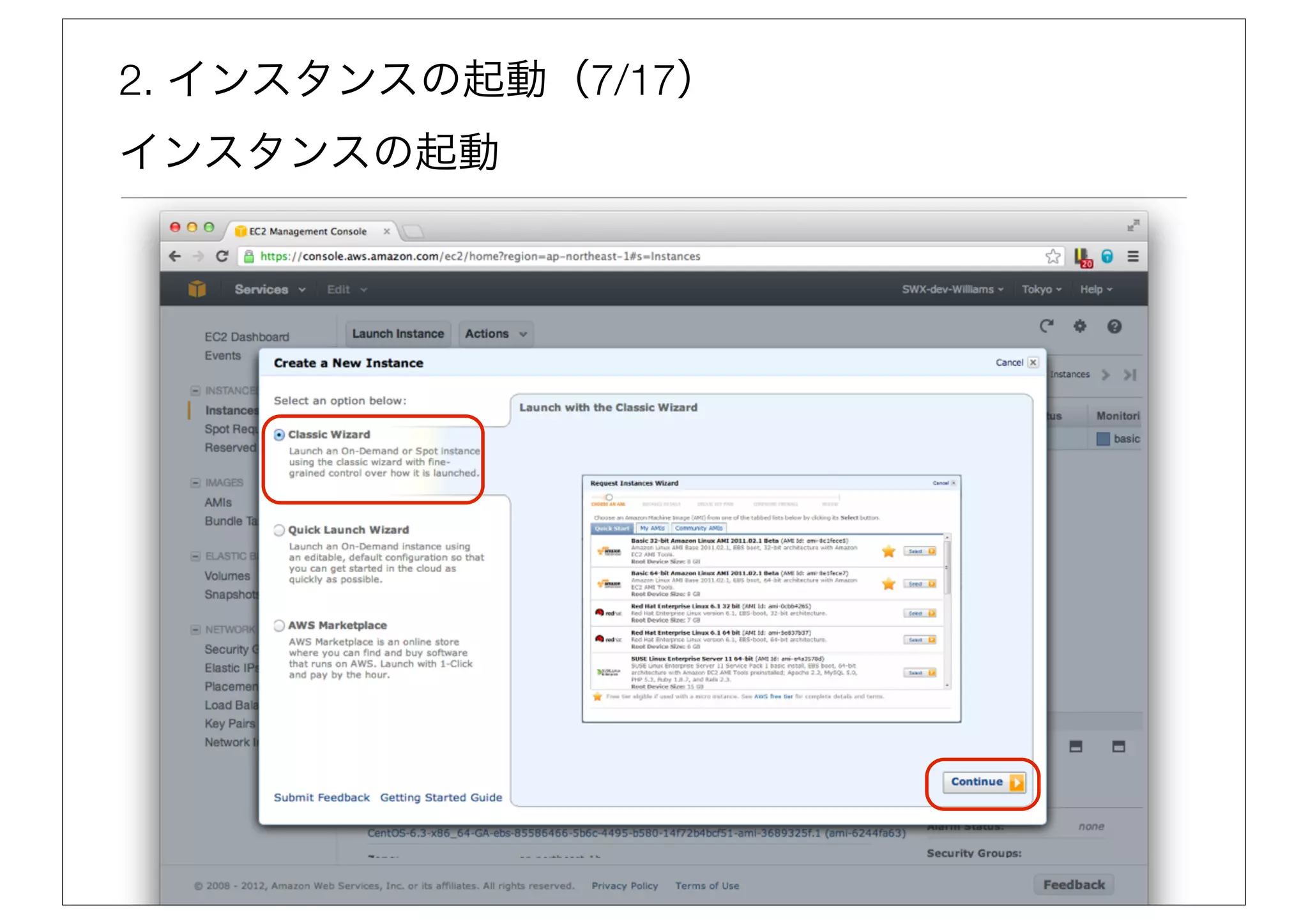

24. 2. インスタンスの起動（7/17）
インスタンスの起動

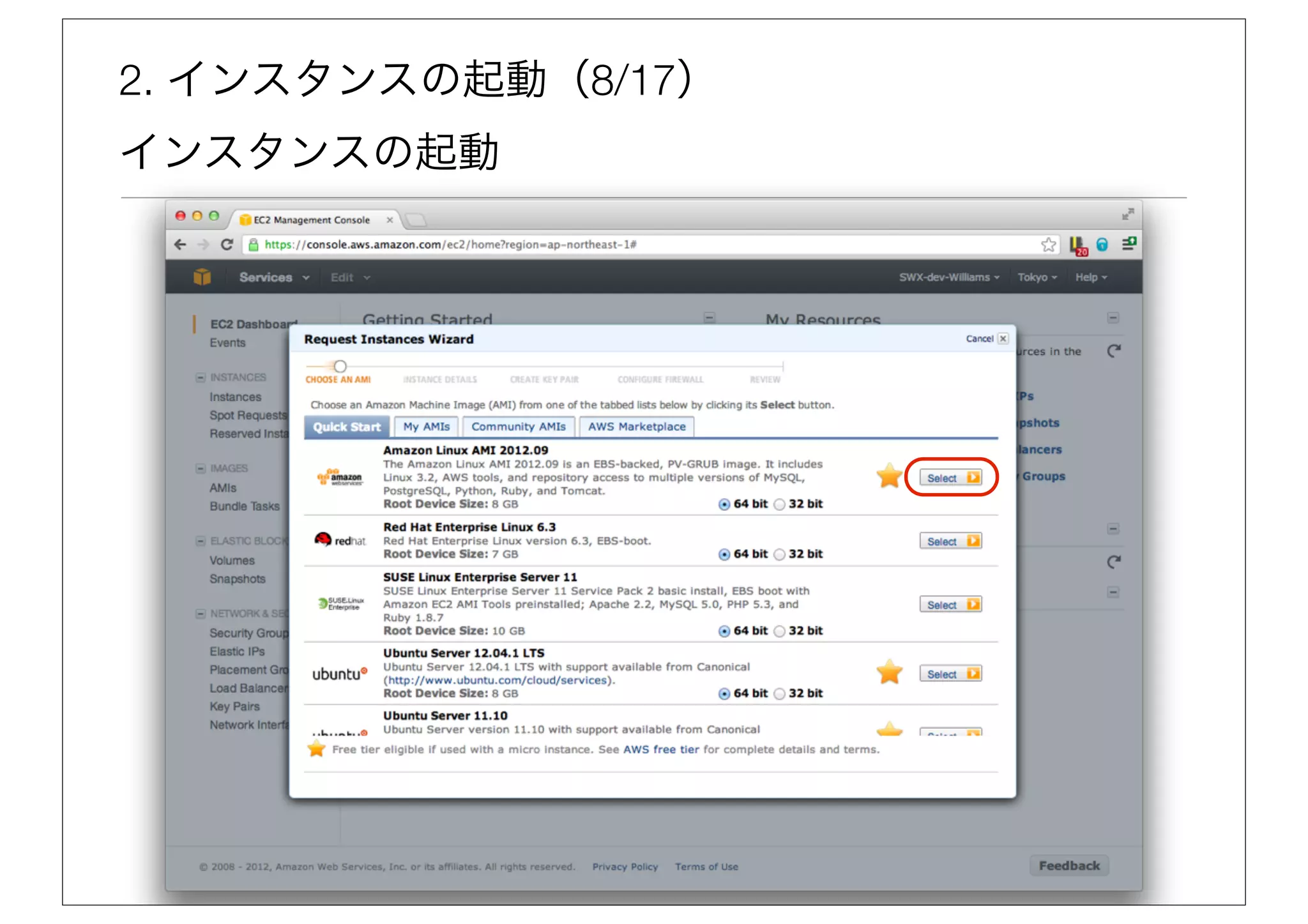

25. 2. インスタンスの起動（8/17）
インスタンスの起動

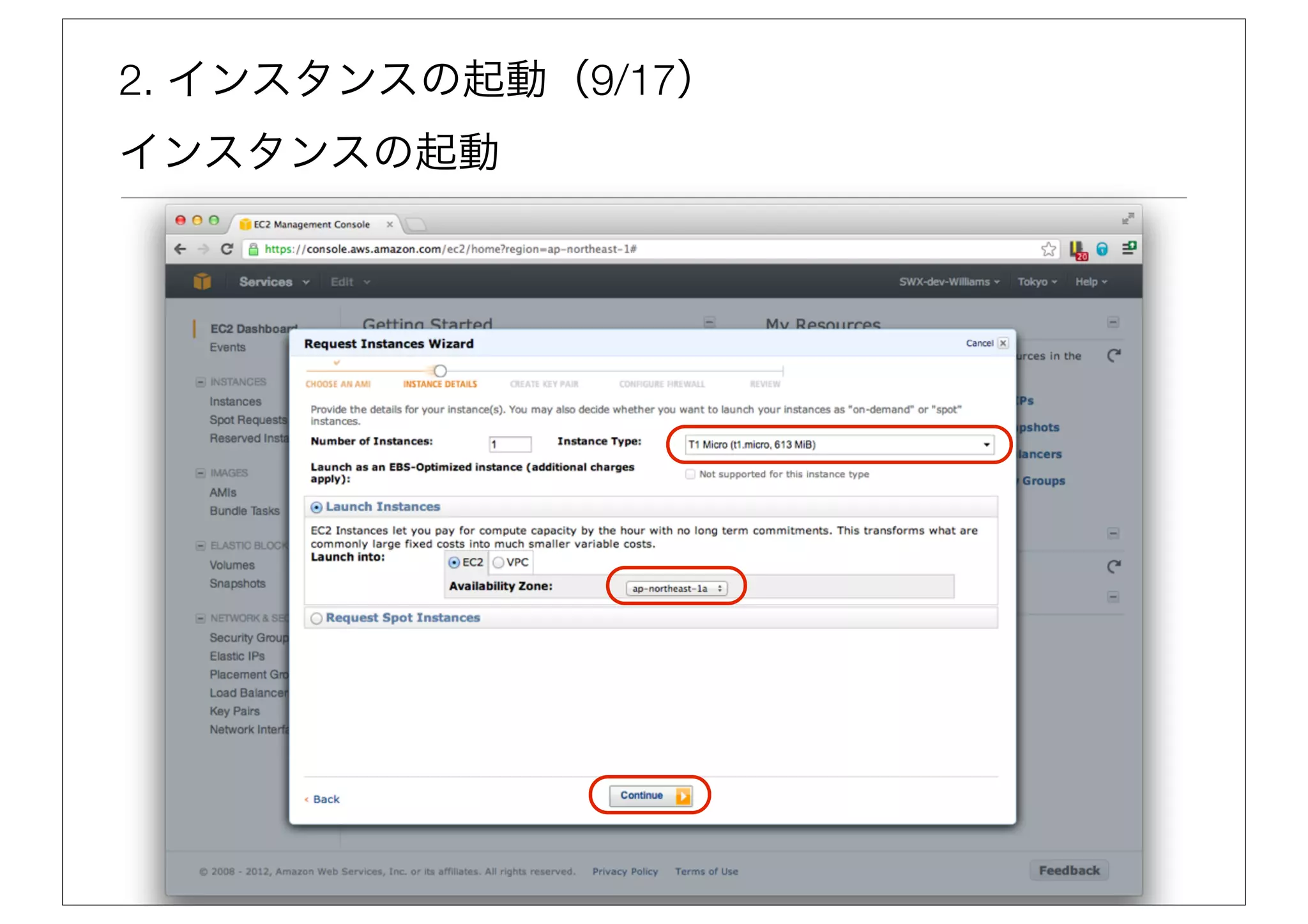

26. 2. インスタンスの起動（9/17）
インスタンスの起動

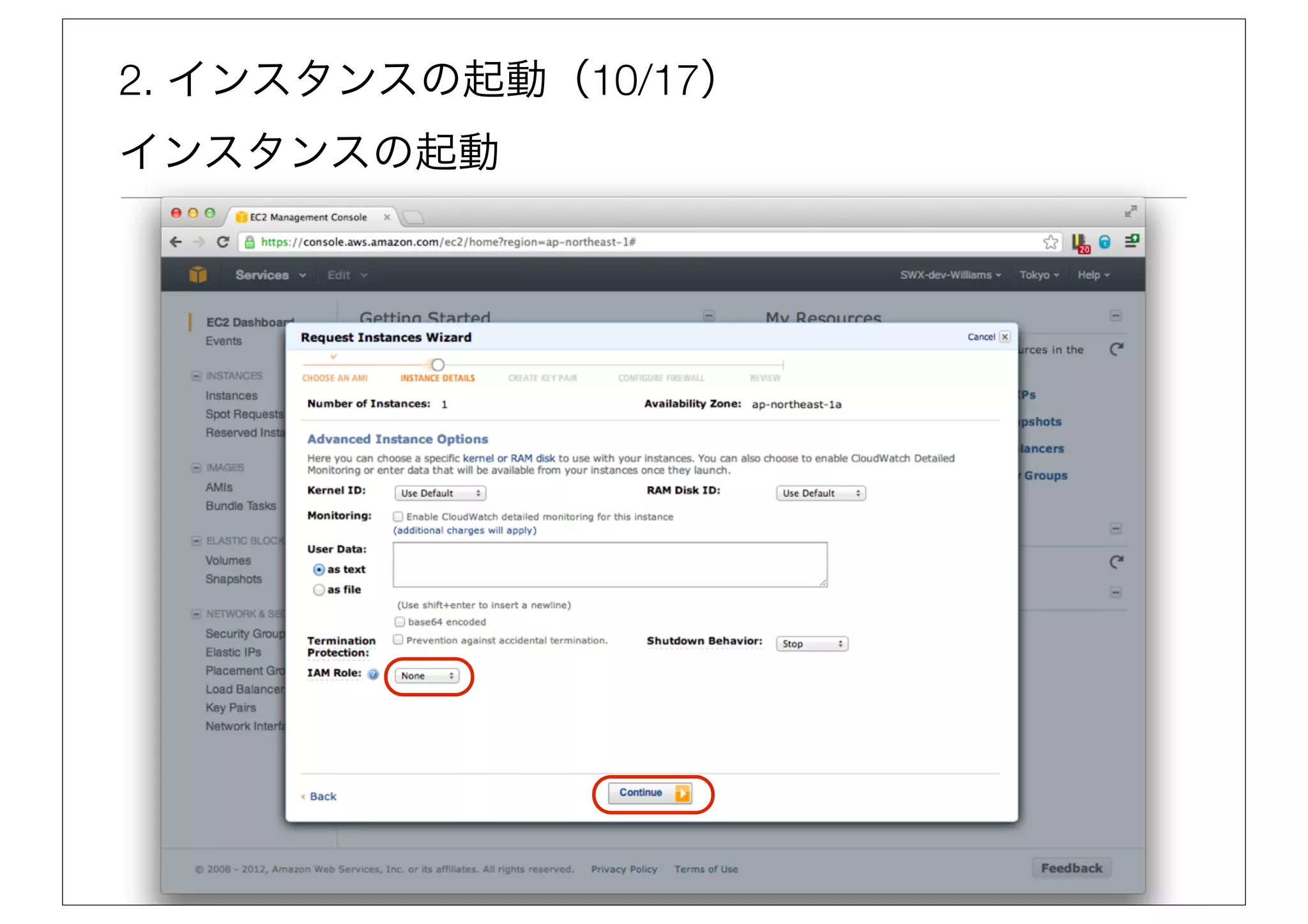

27. 2. インスタンスの起動（10/17）
インスタンスの起動

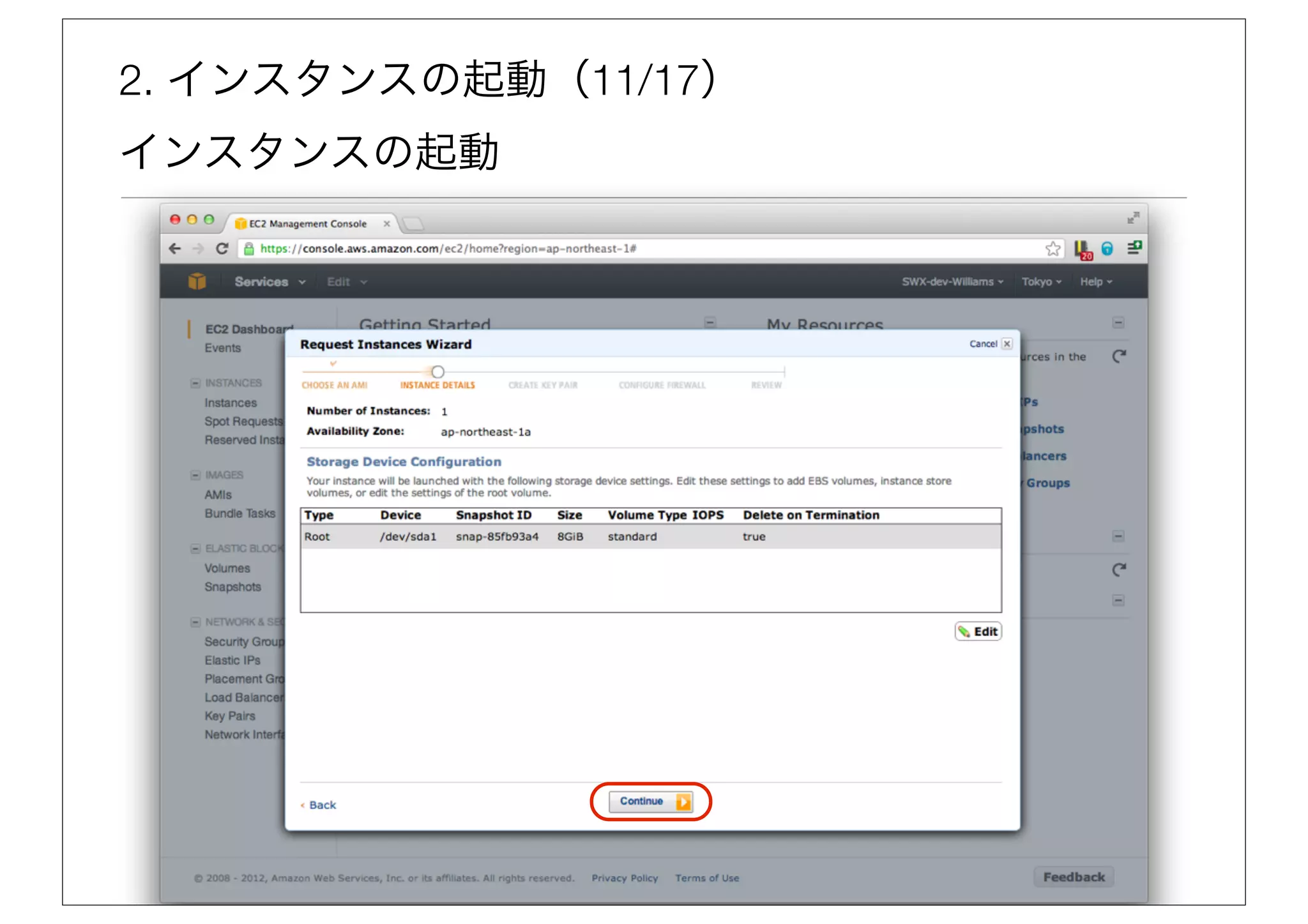

28. 2. インスタンスの起動（11/17）
インスタンスの起動

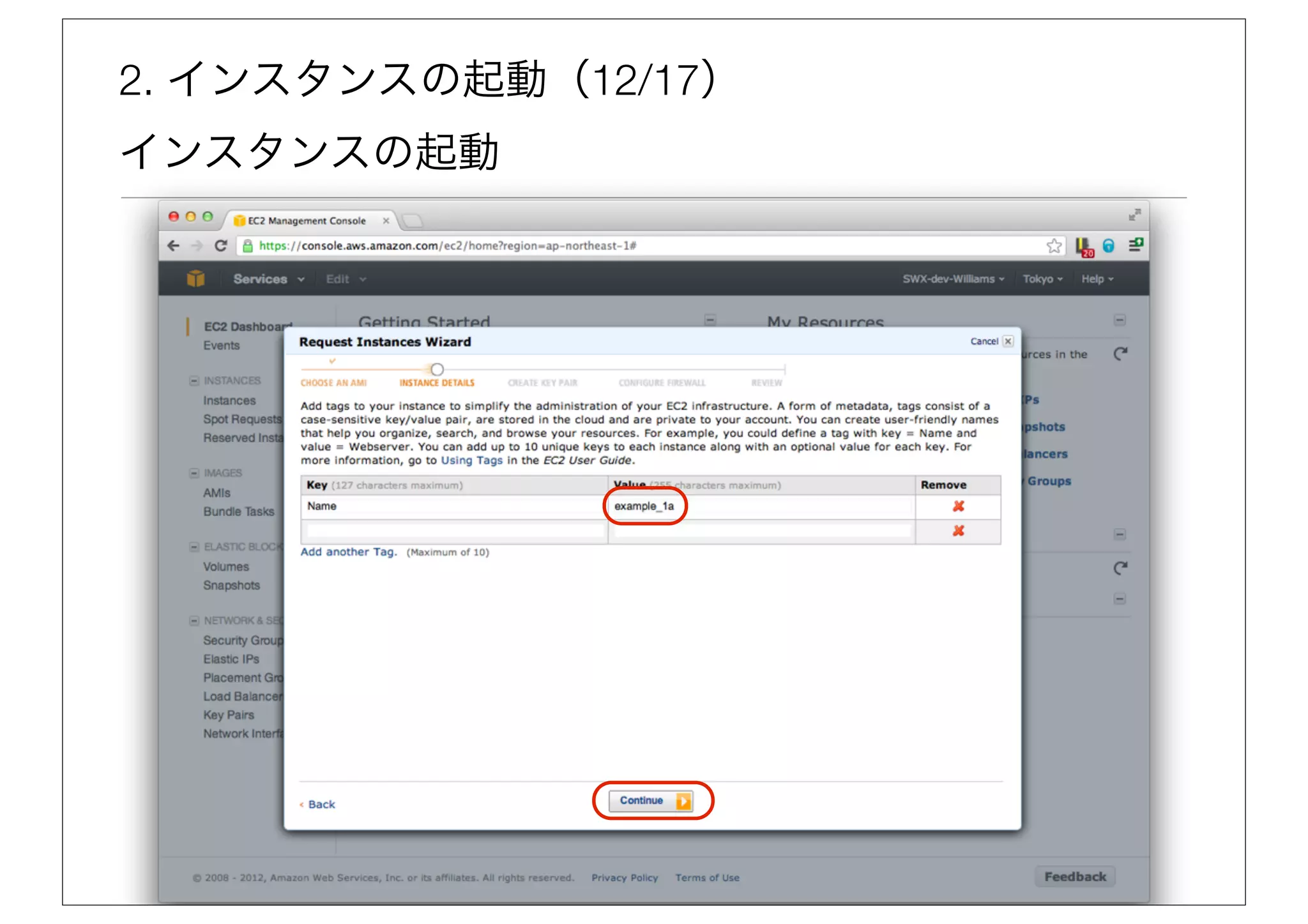

29. 2. インスタンスの起動（12/17）
インスタンスの起動

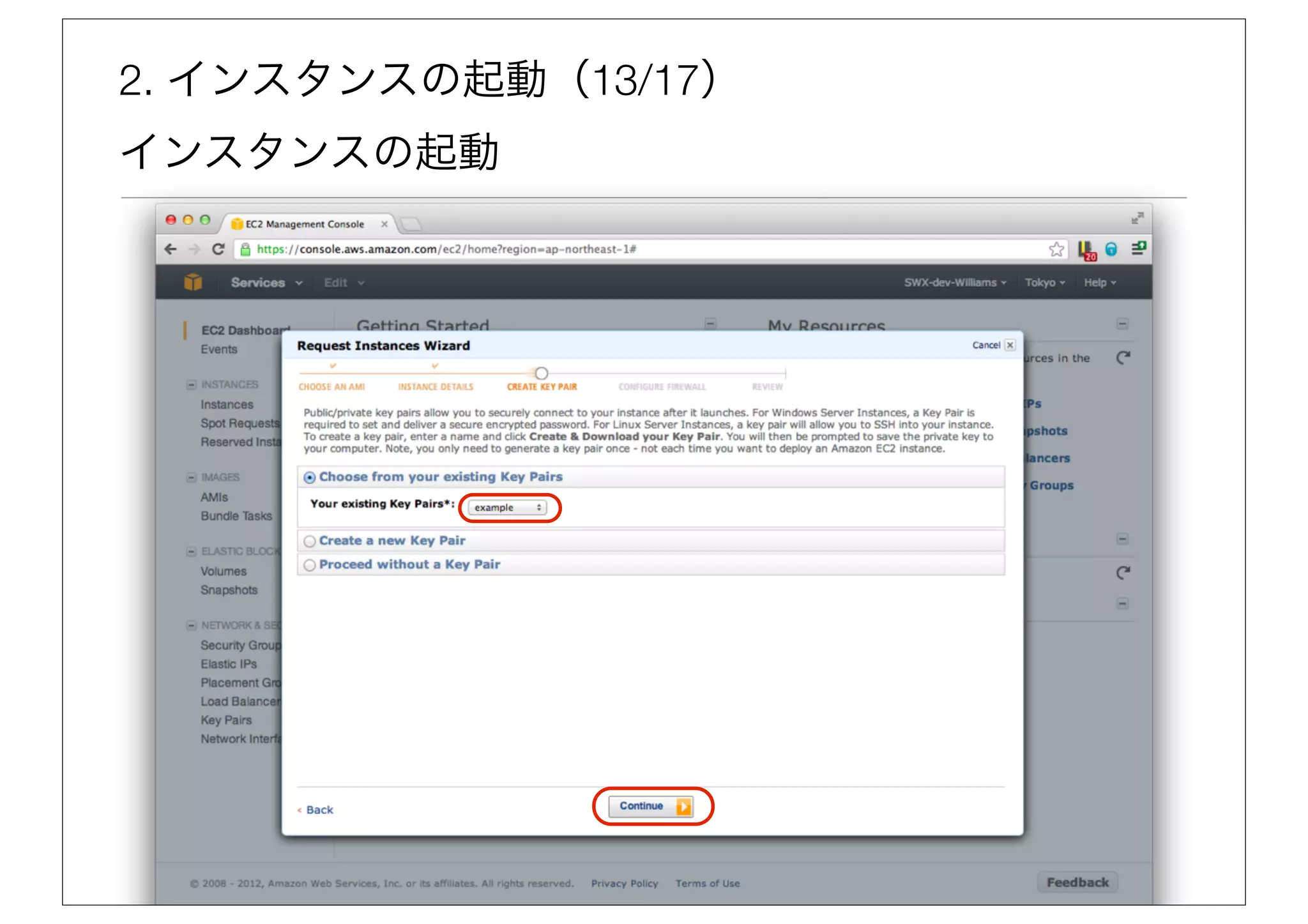

30. 2. インスタンスの起動（13/17）
インスタンスの起動

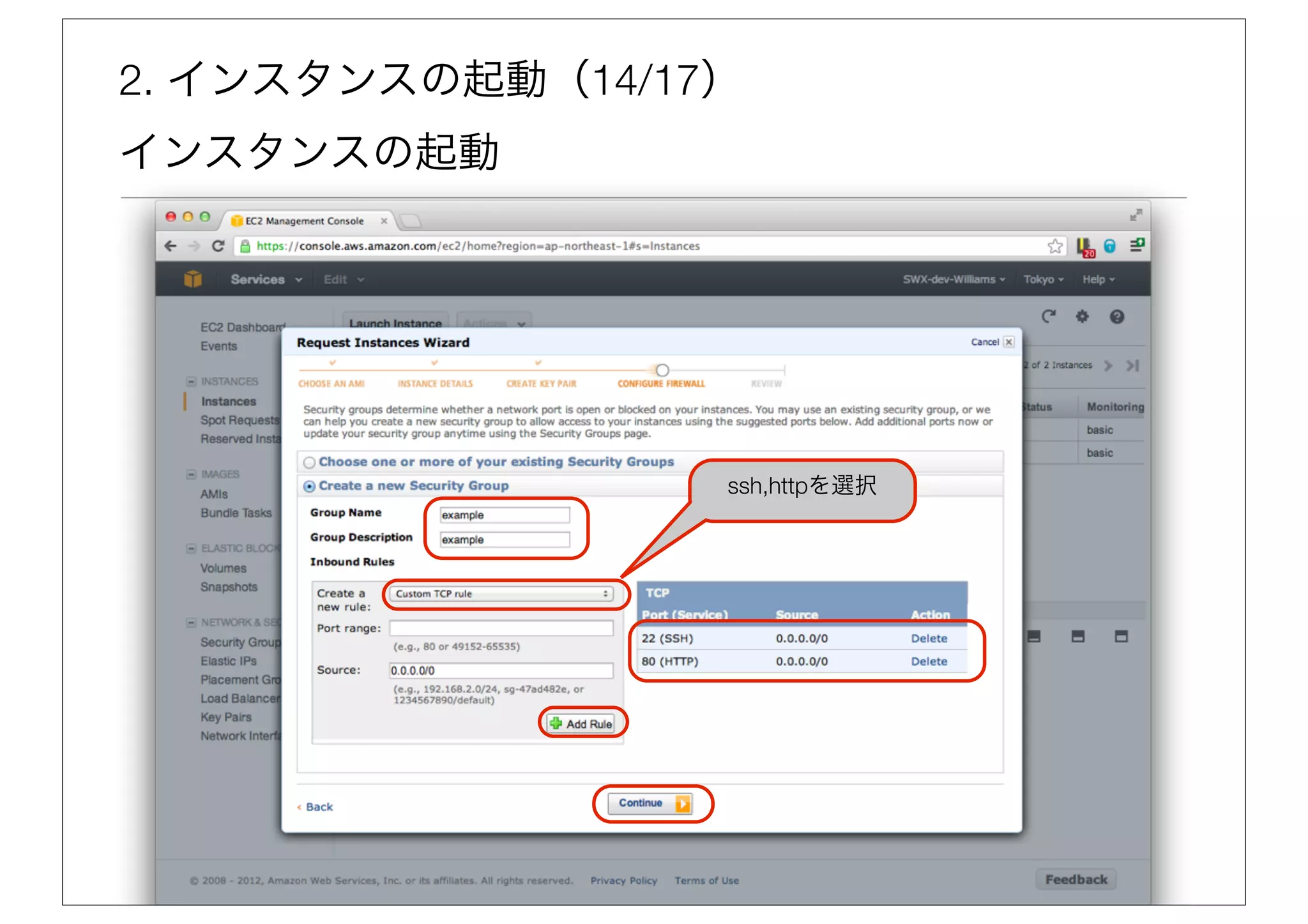

31. 2. インスタンスの起動（14/17）
インスタンスの起動
ssh,httpを選択

32. 2. インスタンスの起動（15/17）

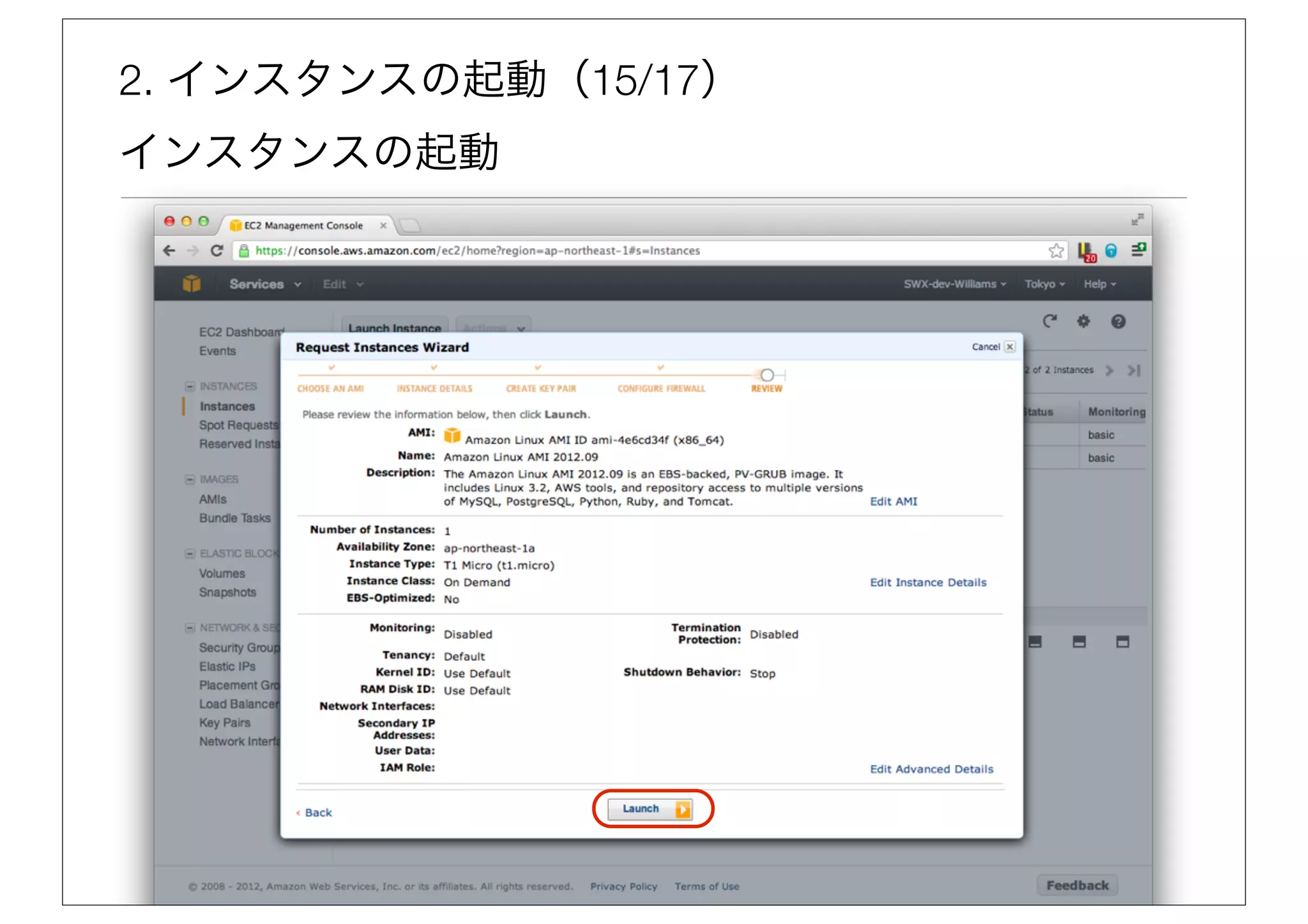

インスタンスの起動

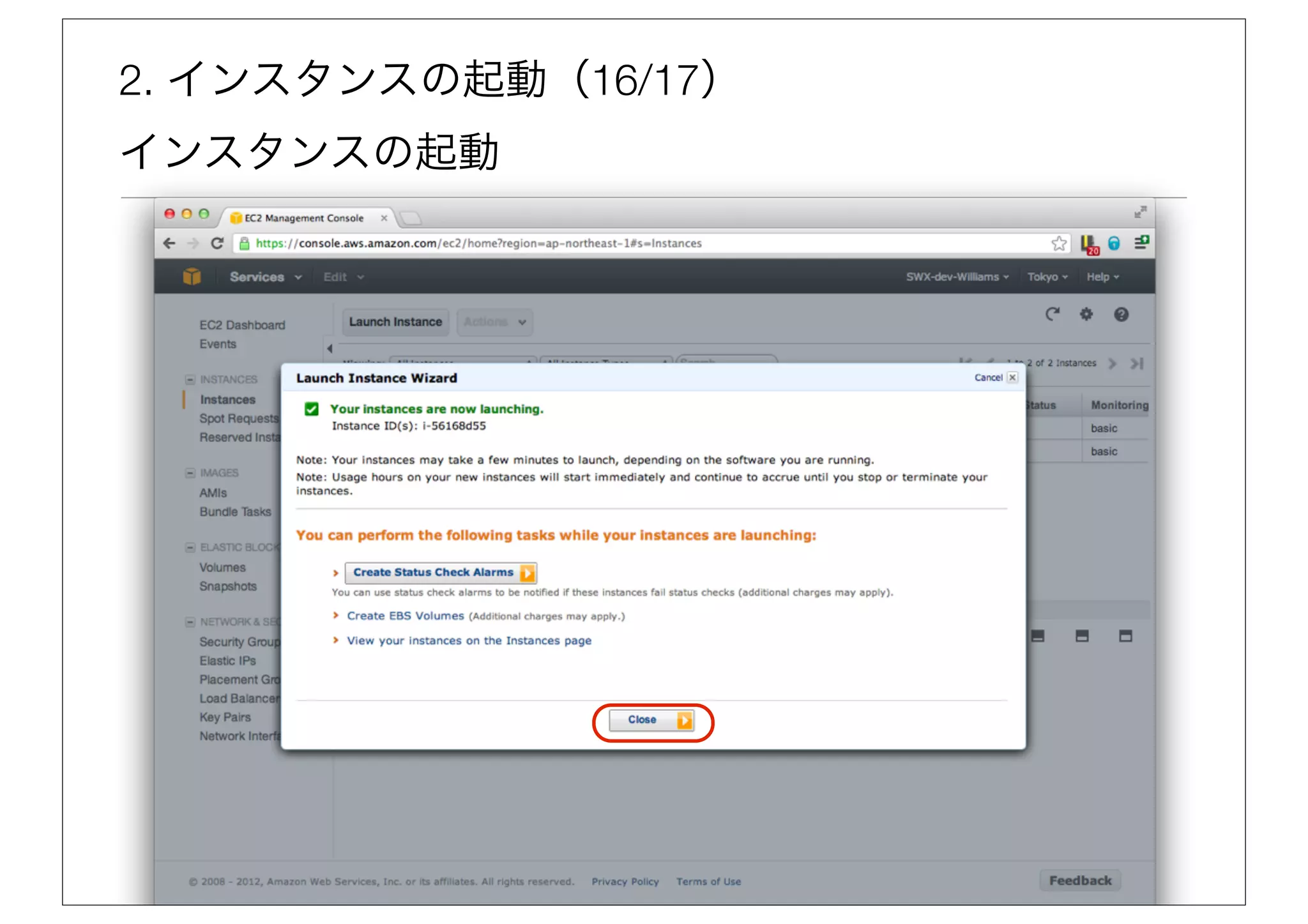

33. 2. インスタンスの起動（16/17）
インスタンスの起動

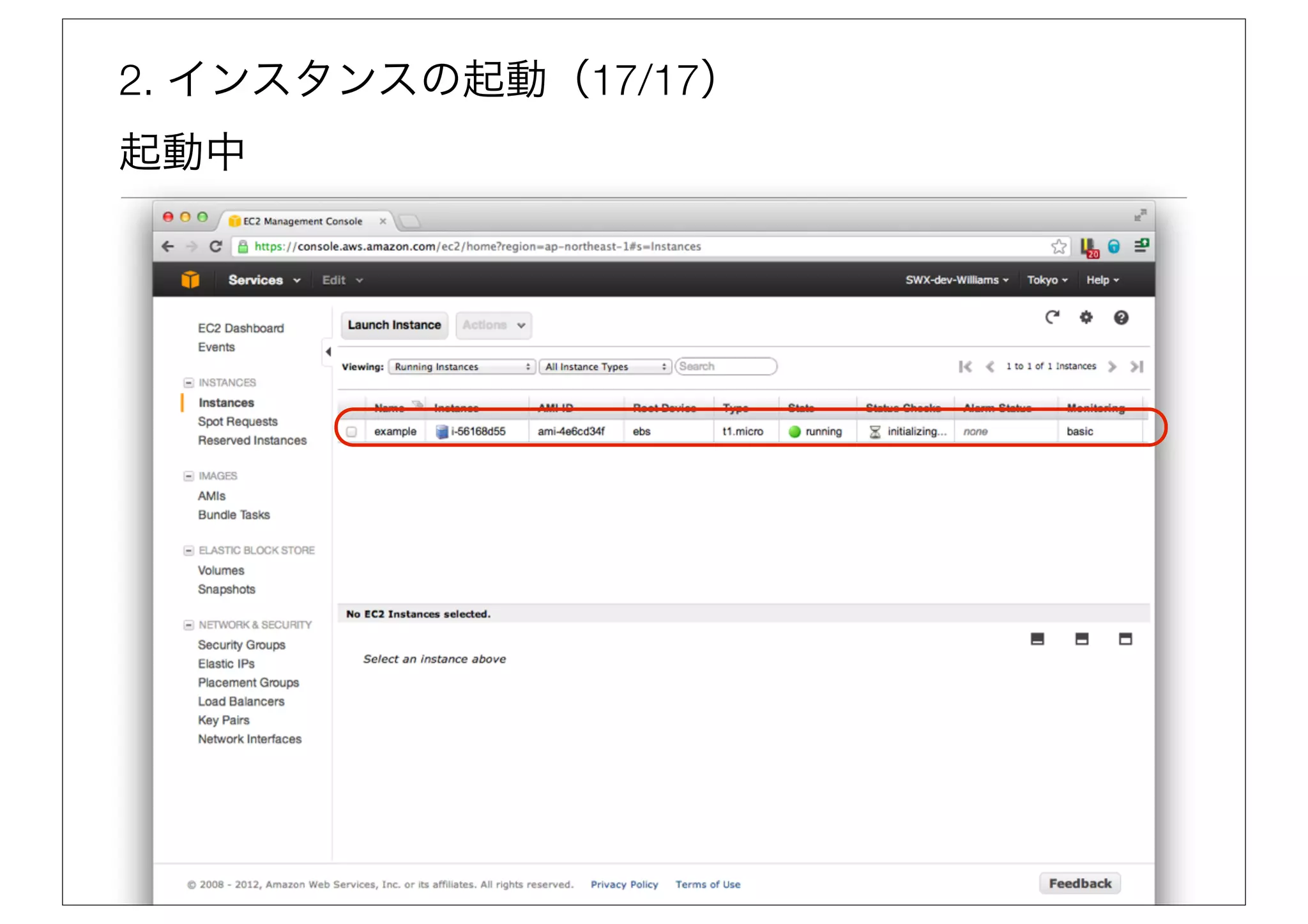

34. 2. インスタンスの起動（17/17）
起動中

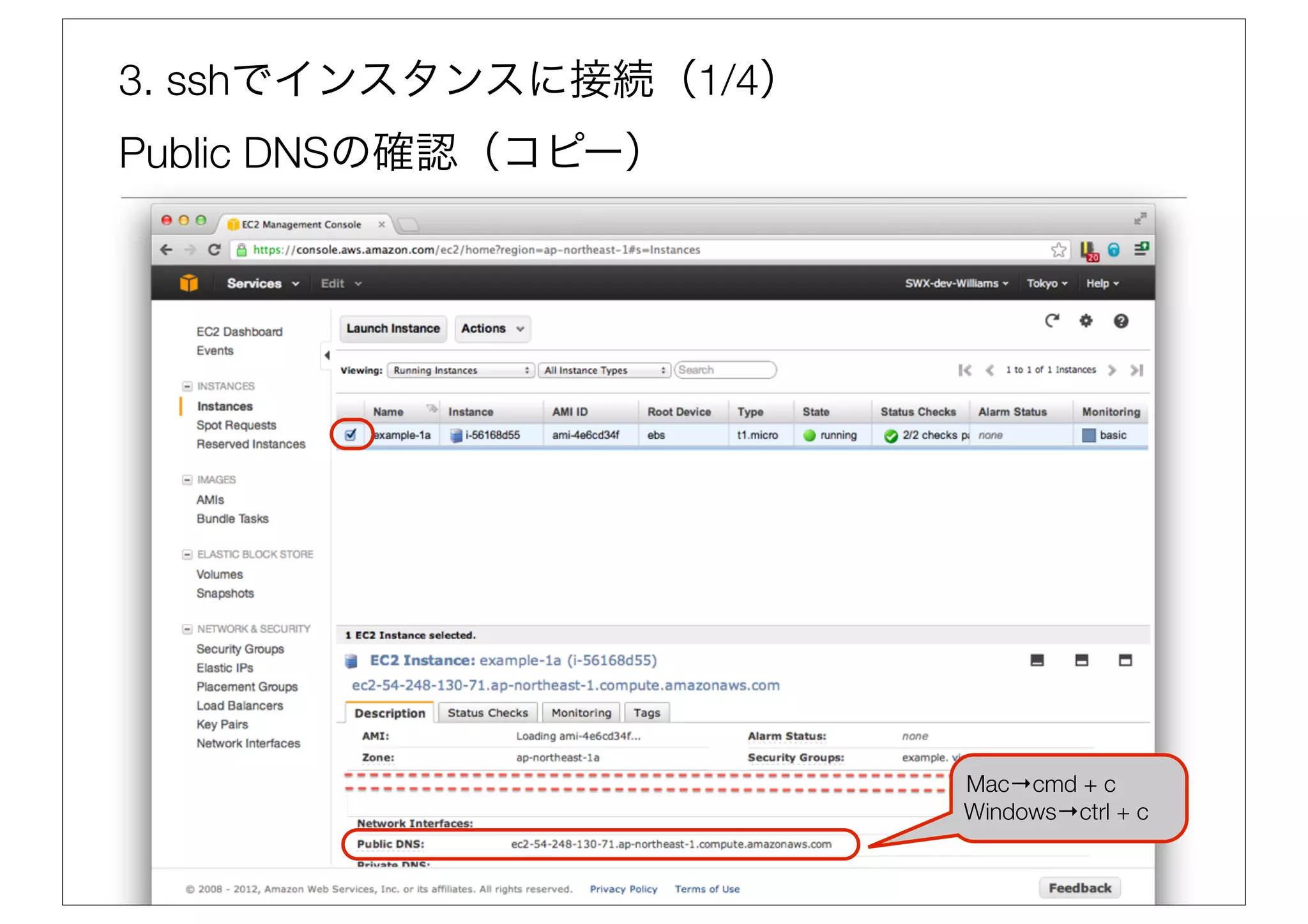

35. 3. sshでインスタンスに接続（1/4）
Public DNSの確認（コピー）
Mac→cmd + c
Windows→ctrl + c

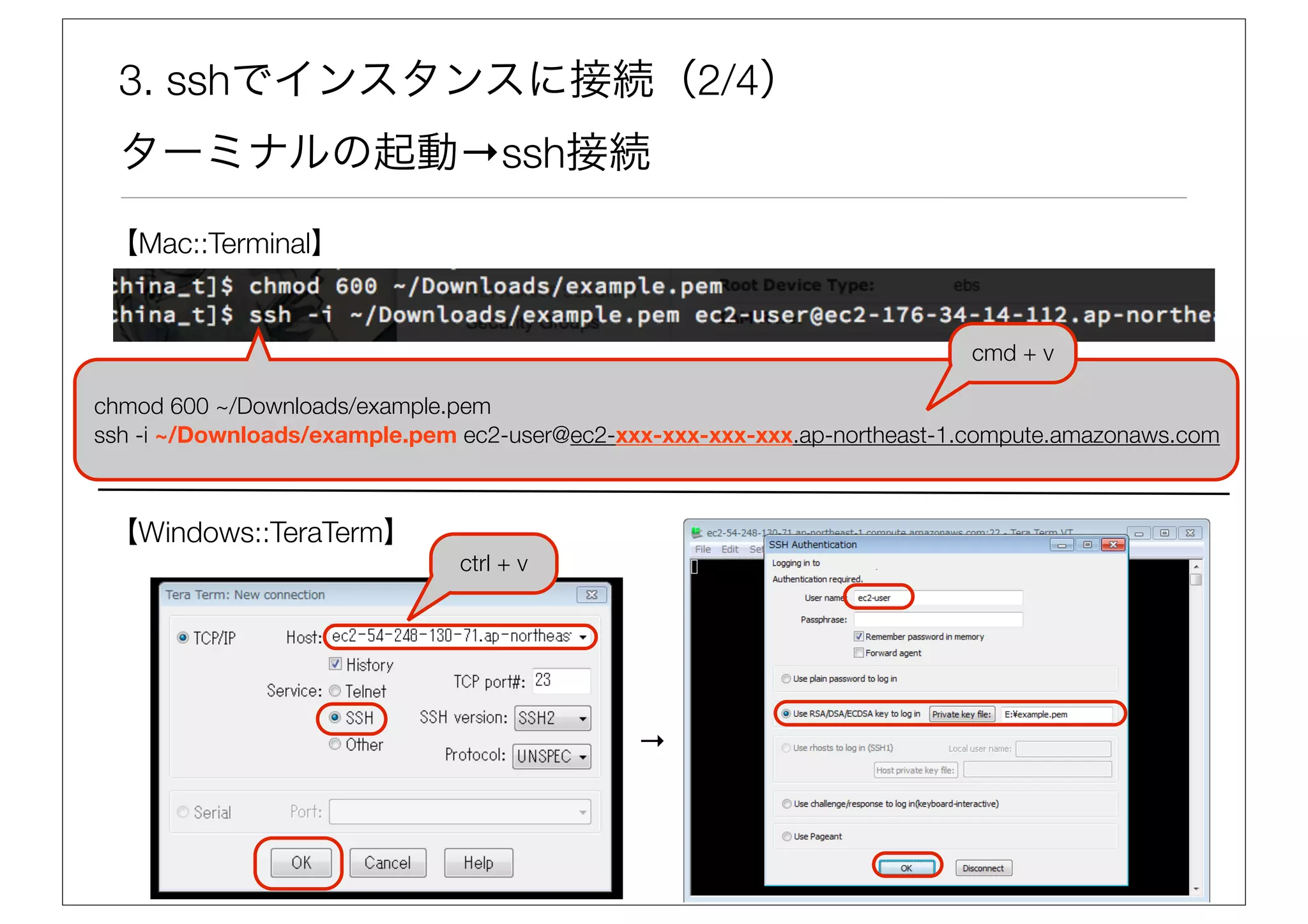

36. 3. sshでインスタンスに接続（2/4）
ターミナルの起動→ssh接続
【Mac::Terminal】
cmd + v
chmod 600 ~/Downloads/example.pem
ssh -i ~/Downloads/example.pem ec2-user@ec2-xxx-xxx-xxx-xxx.ap-northeast-1.compute.amazonaws.com
【Windows::TeraTerm】
ctrl + v
→

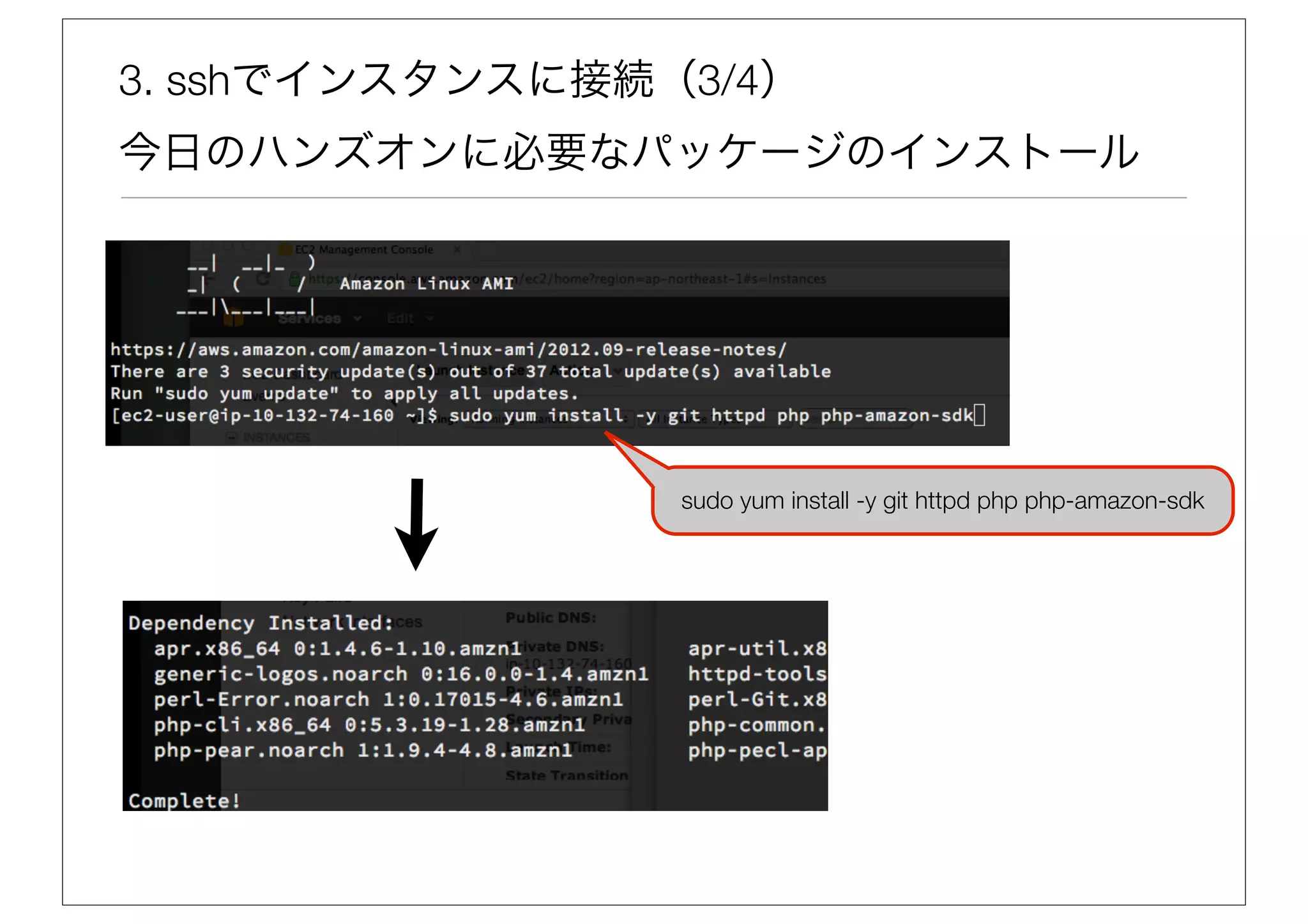

37. 3. sshでインスタンスに接続（3/4）
今日のハンズオンに必要なパッケージのインストール
sudo yum install -y git httpd php php-amazon-sdk

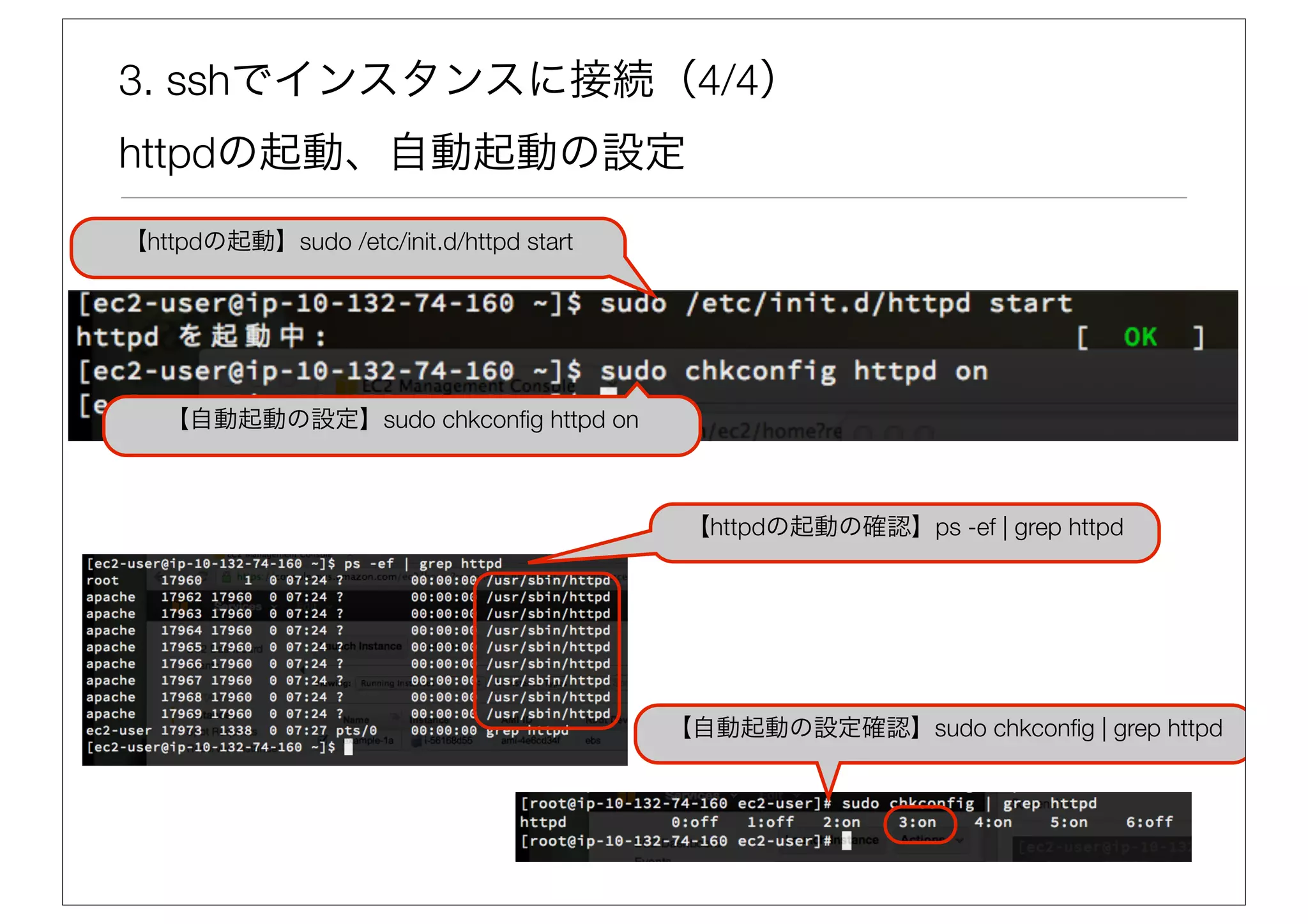

38. 3. sshでインスタンスに接続（4/4）
httpdの起動、自動起動の設定
【httpdの起動】sudo /etc/init.d/httpd start
【自動起動の設定】sudo chkconfig httpd on
【httpdの起動の確認】ps -ef | grep httpd
【自動起動の設定確認】sudo chkconfig | grep httpd

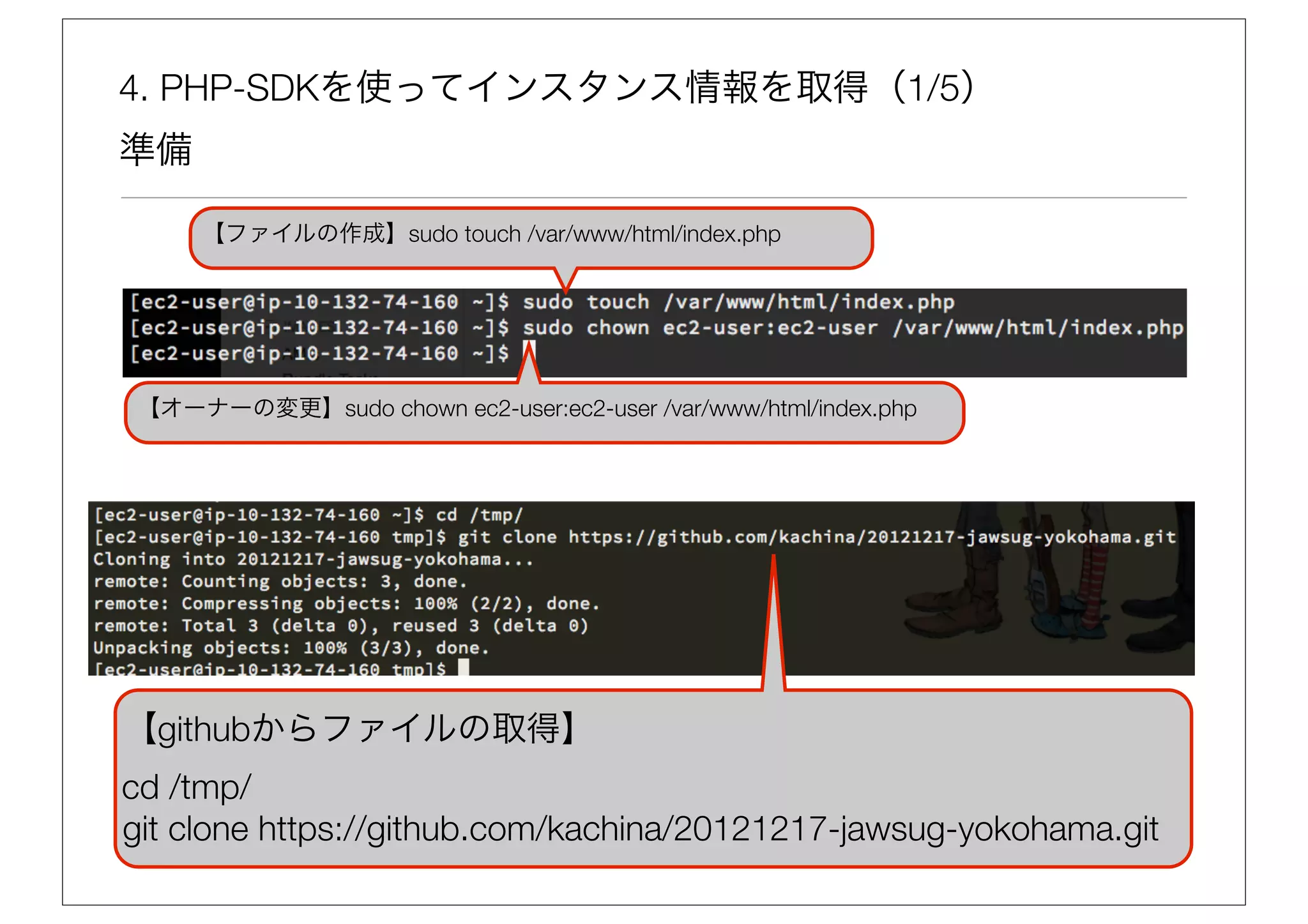

39. 4. PHP-SDKを使ってインスタンス情報を取得（1/5）
準備
【ファイルの作成】sudo touch /var/www/html/index.php
【オーナーの変更】sudo chown ec2-user:ec2-user /var/www/html/index.php
【githubからファイルの取得】
cd /tmp/
git clone https://github.com/kachina/20121217-jawsug-yokohama.git

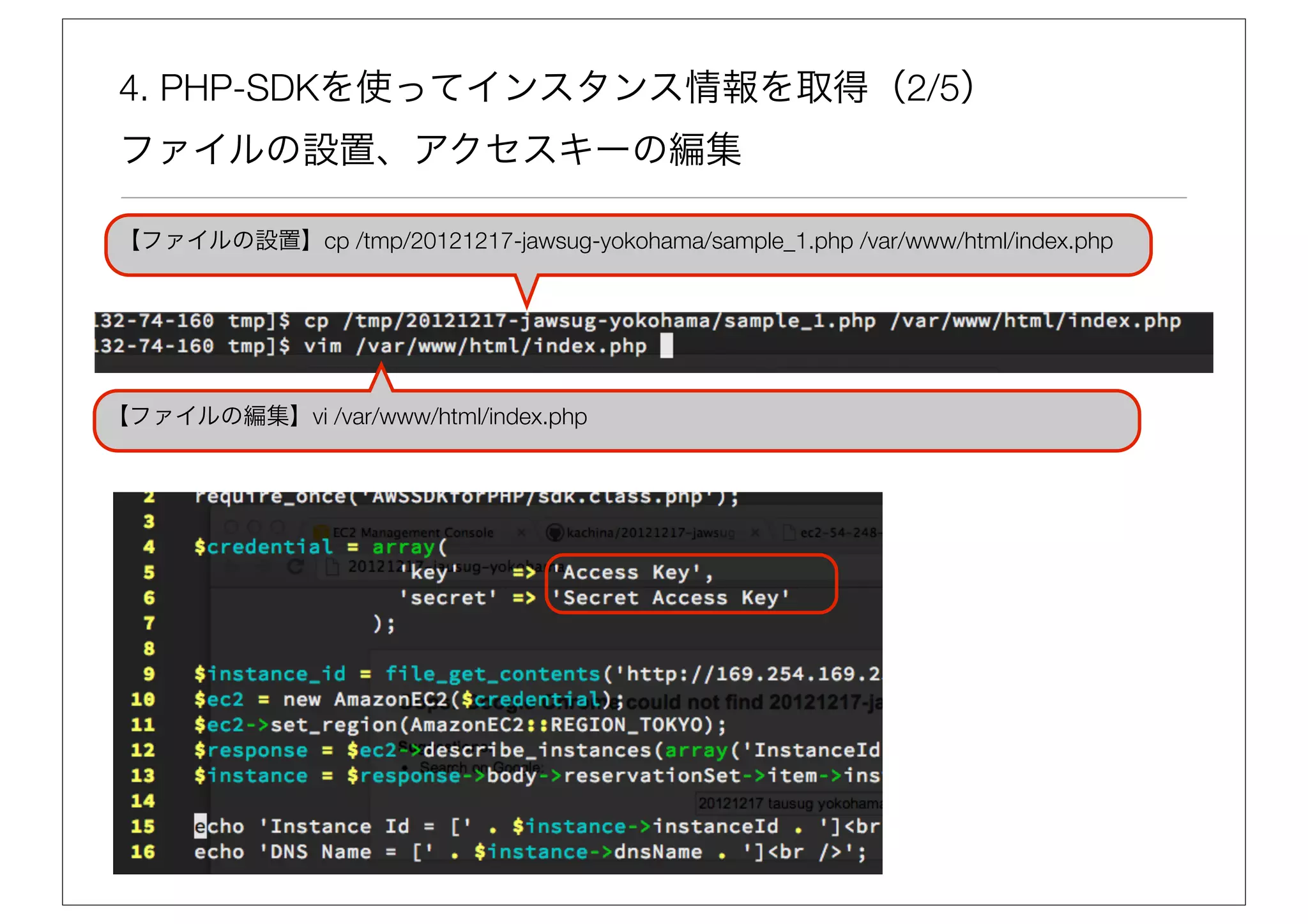

40. 4. PHP-SDKを使ってインスタンス情報を取得（2/5）
ファイルの設置、アクセスキーの編集
【ファイルの設置】cp /tmp/20121217-jawsug-yokohama/sample_1.php /var/www/html/index.php
【ファイルの編集】vi /var/www/html/index.php

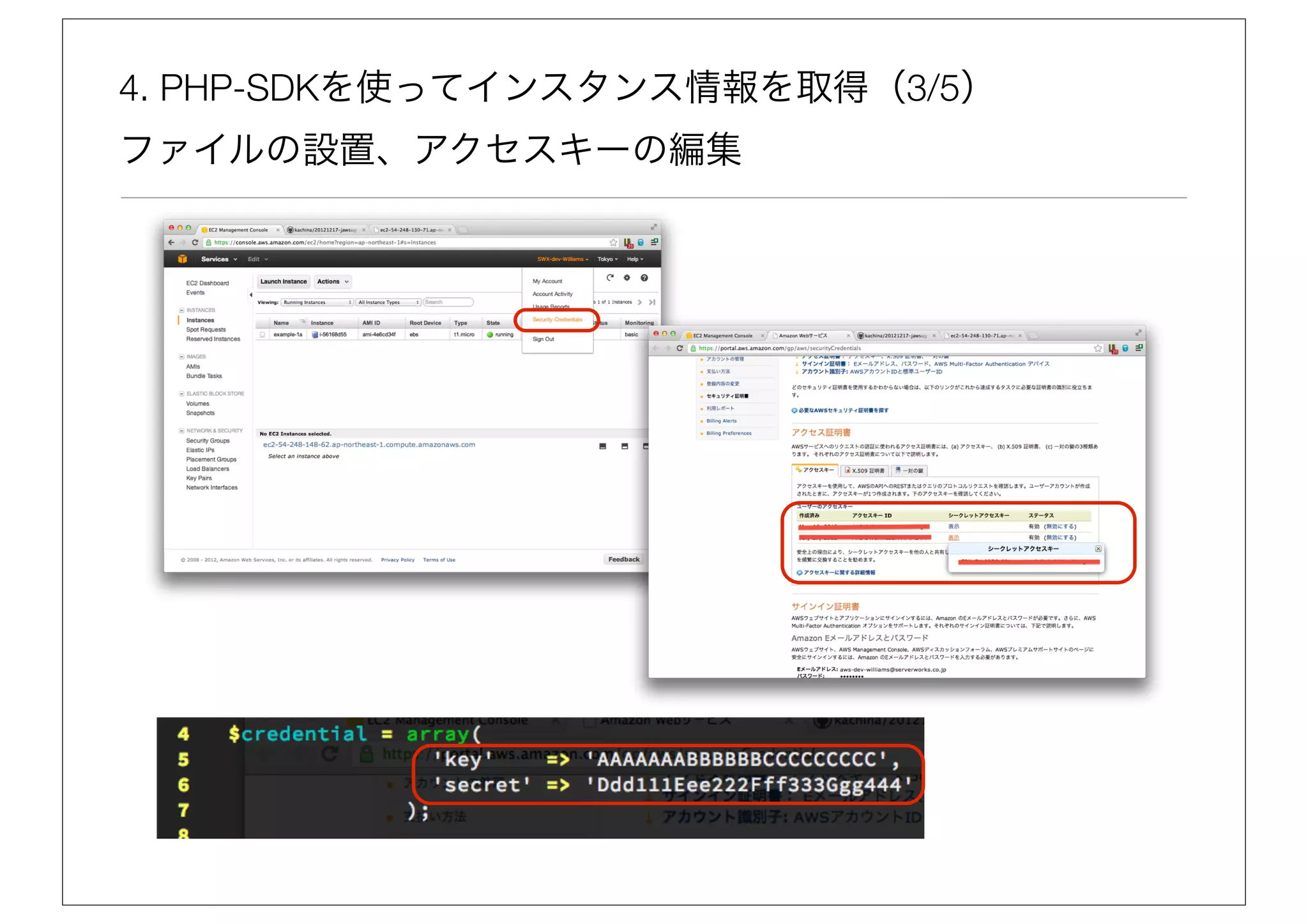

41. 4. PHP-SDKを使ってインスタンス情報を取得（3/5）
ファイルの設置、アクセスキーの編集

42. 4. PHP-SDKを使ってインスタンス情報を取得（4/5）
ファイルの設置、アクセスキーの編集
EC2::Public DNS
Mac→cmd + v
Windows→ctrl + v

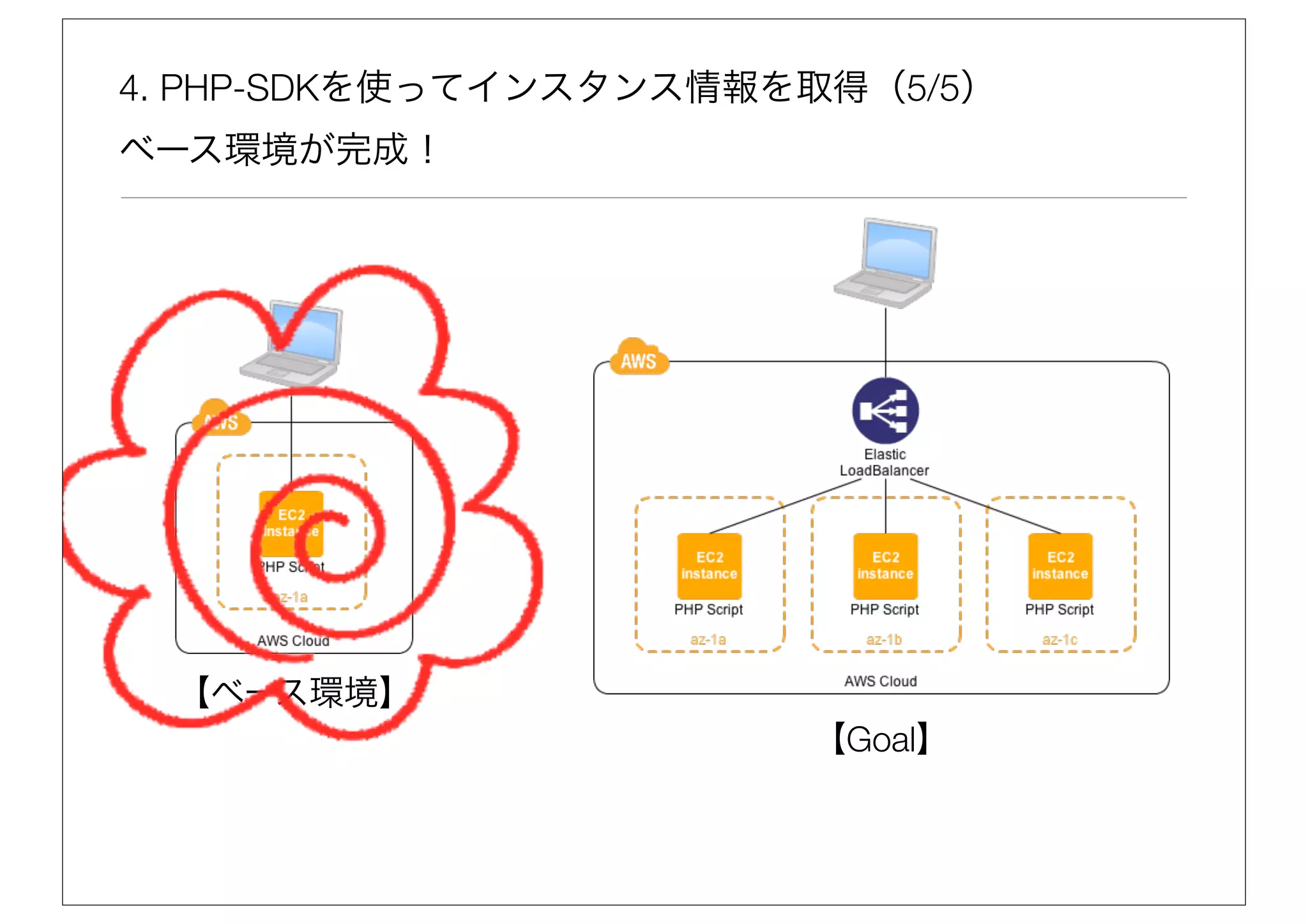

43. 4. PHP-SDKを使ってインスタンス情報を取得（5/5）
ベース環境が完成！
【ベース環境】
【Goal】

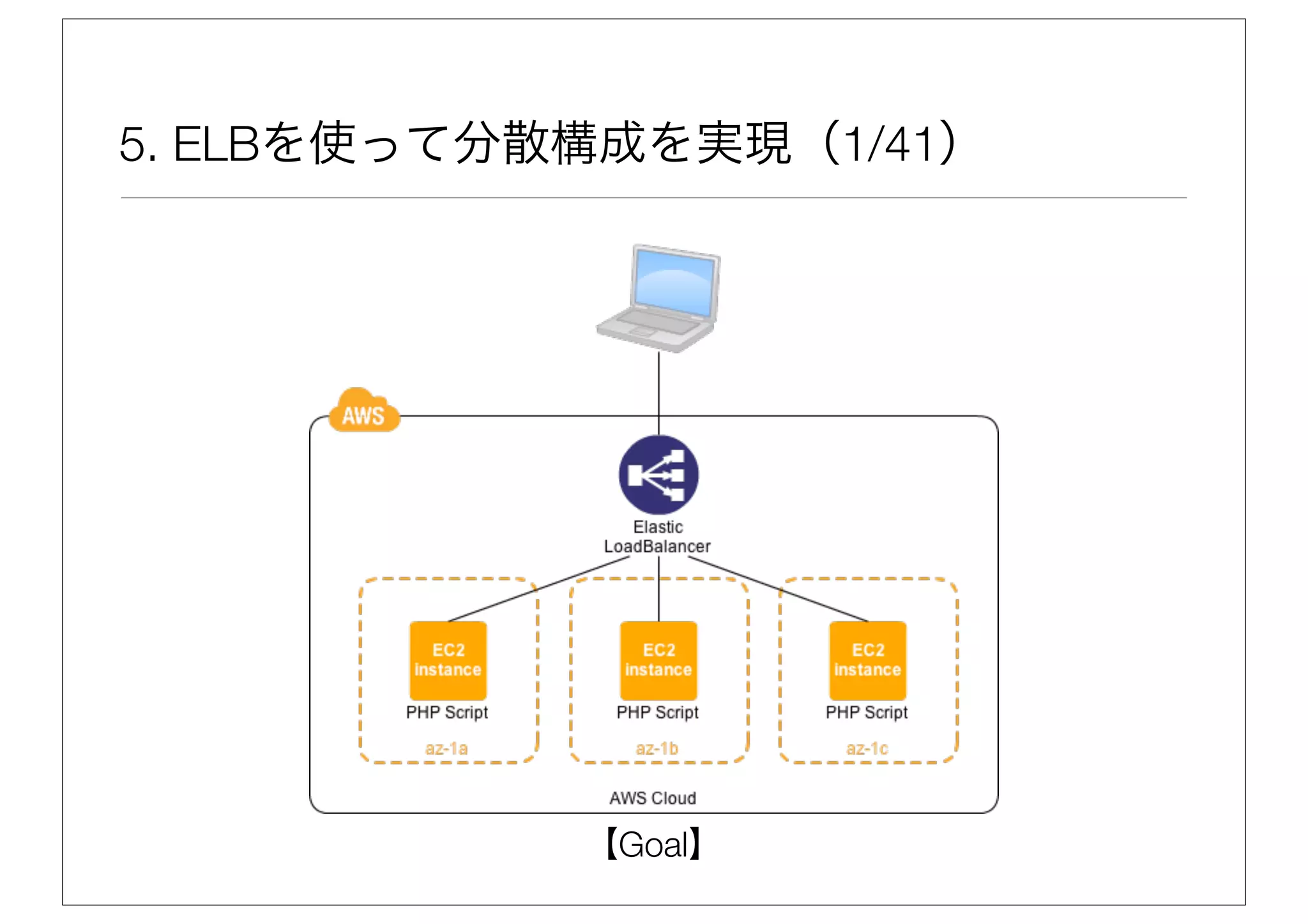

44. 5. ELBを使って分散構成を実現（1/41）
【Goal】

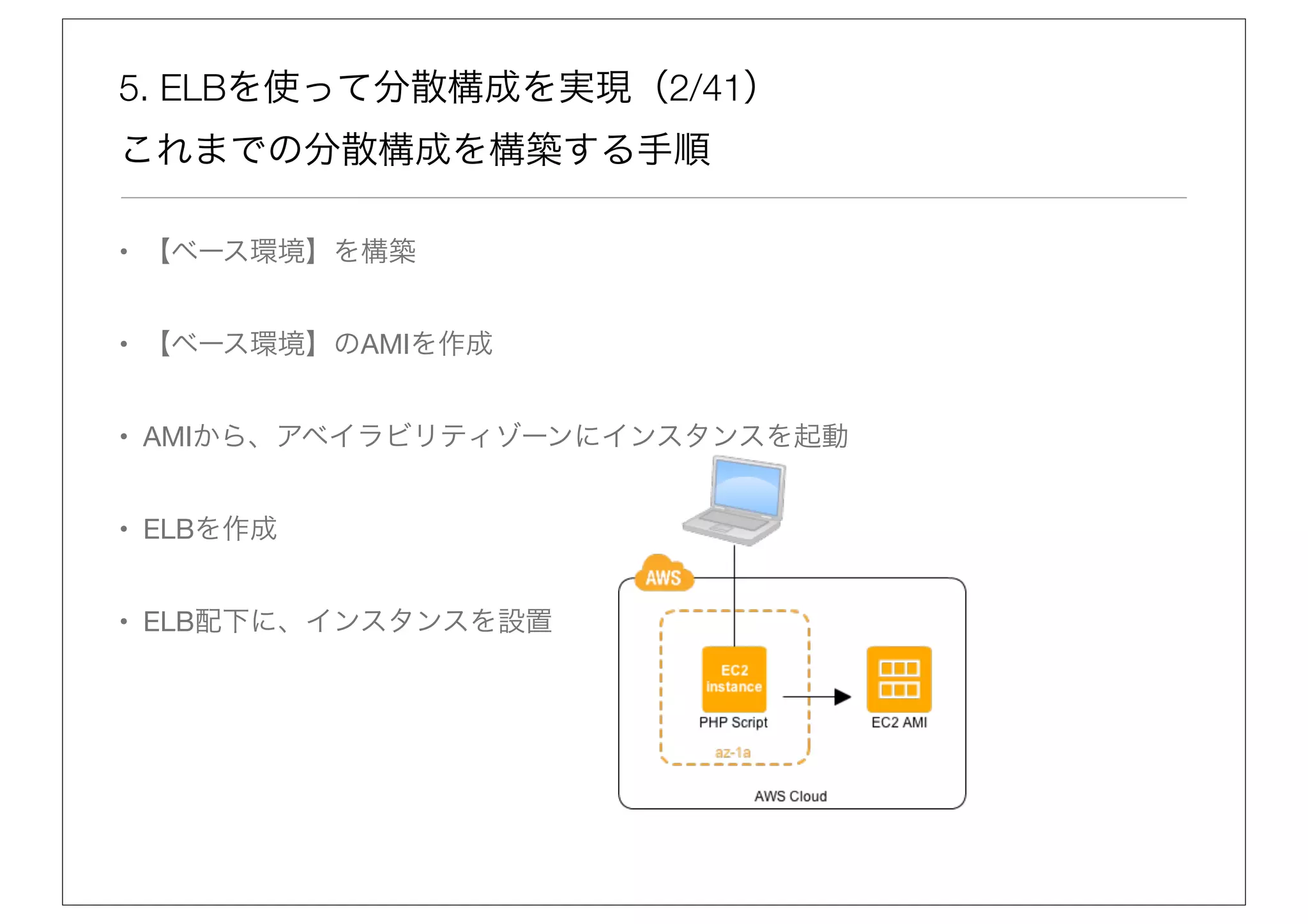

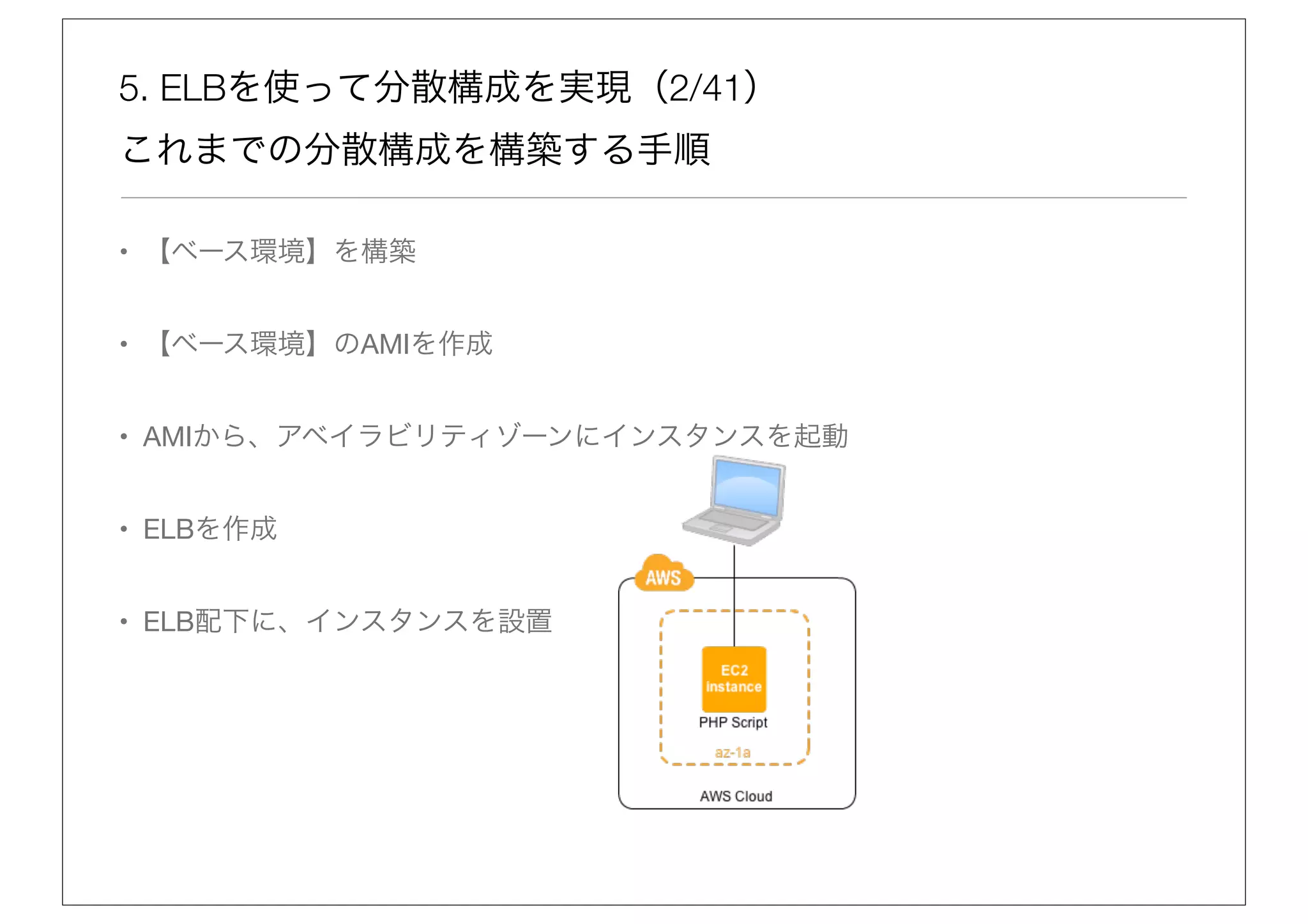

45. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
• ELB配下に、インスタンスを設置

46. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
• ELB配下に、インスタンスを設置

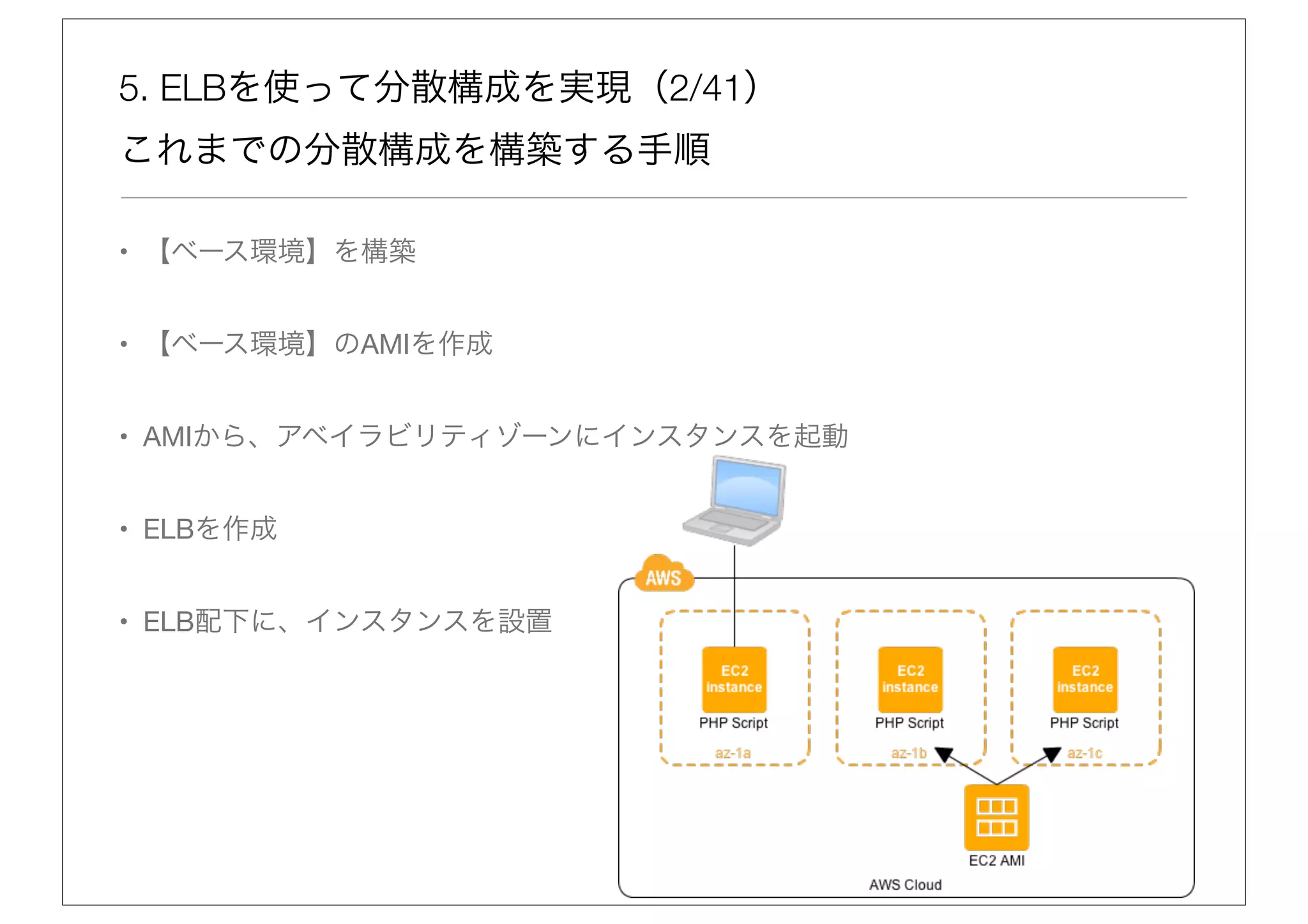

47. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
• ELB配下に、インスタンスを設置

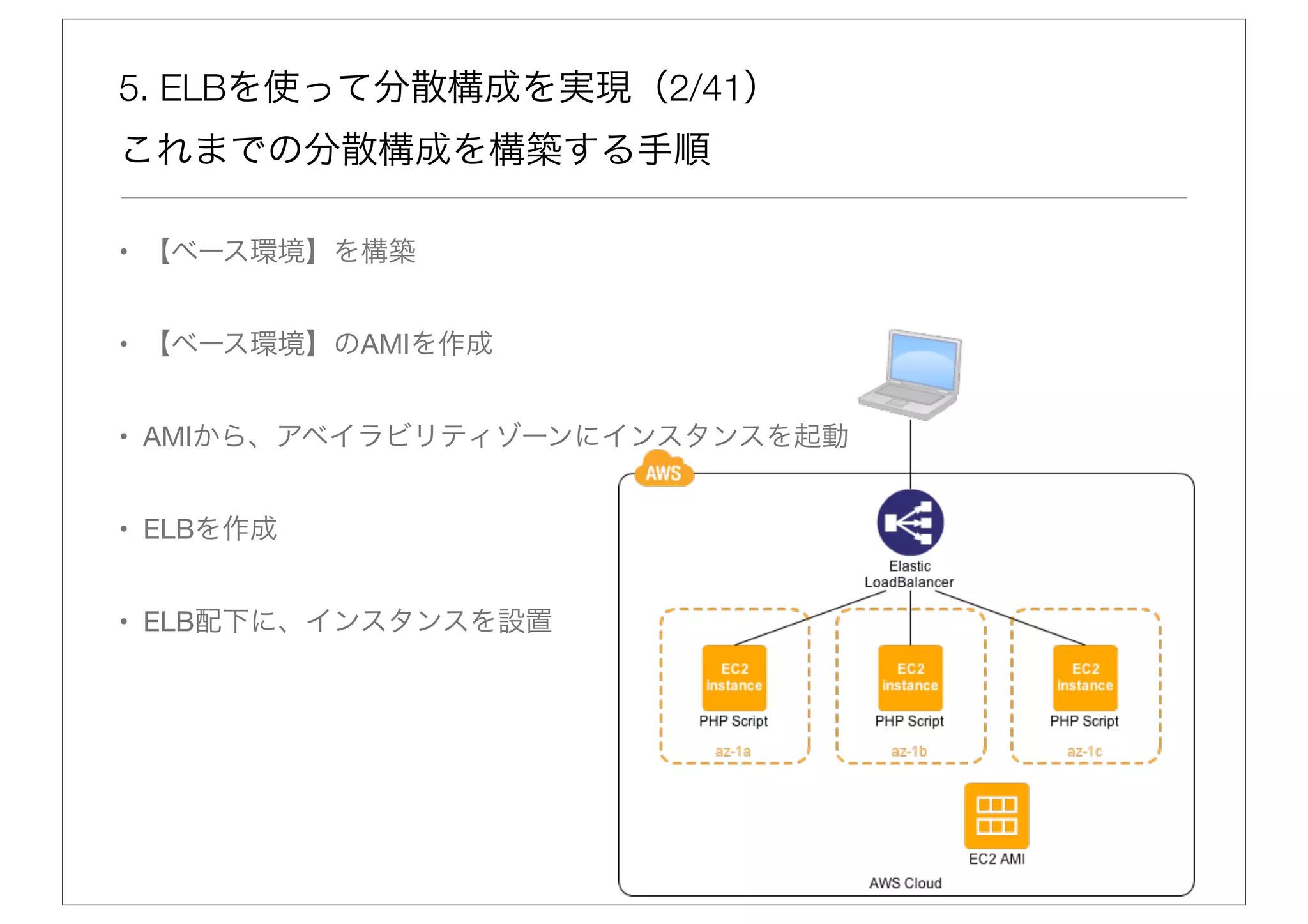

48. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
• ELB配下に、インスタンスを設置

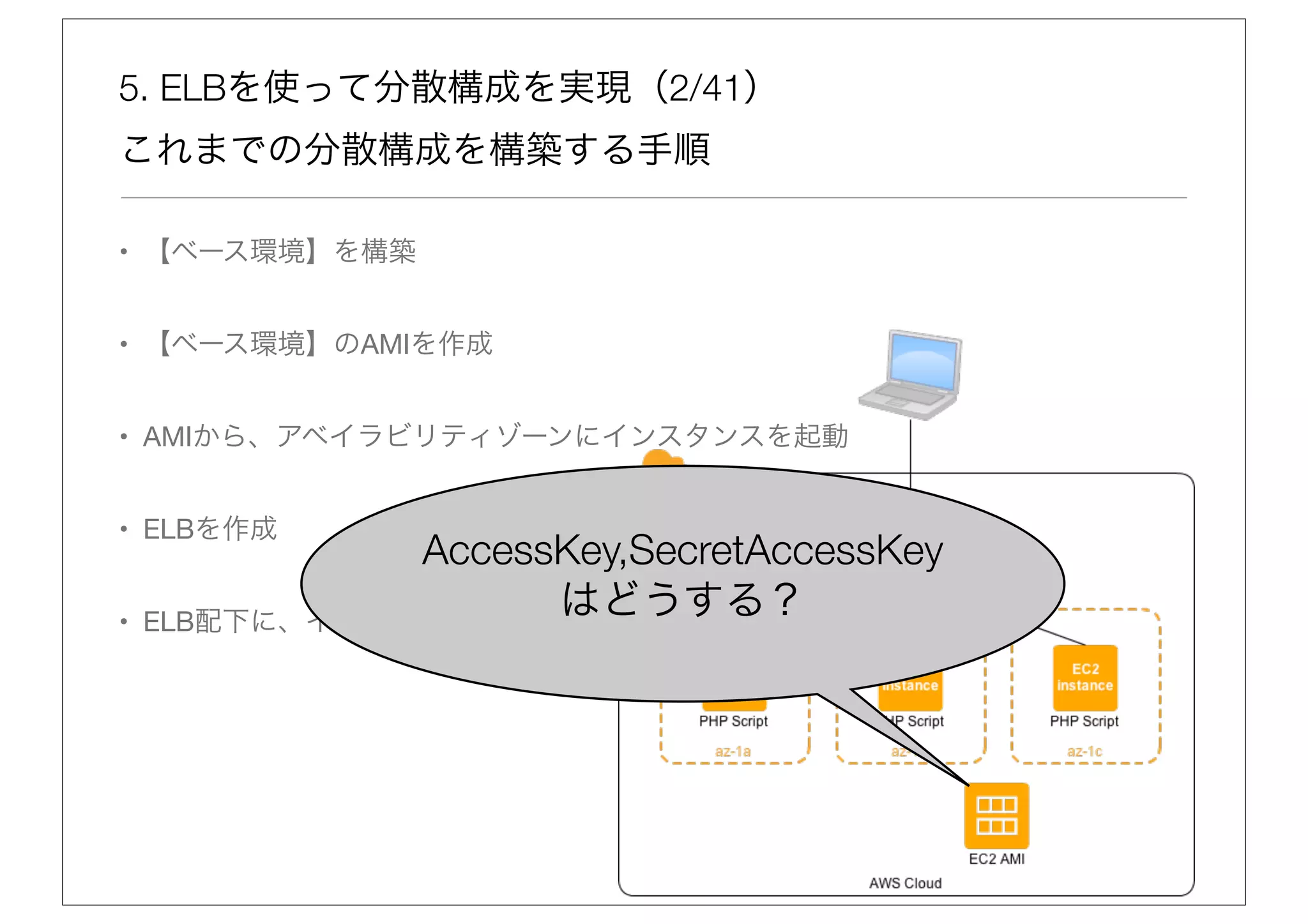

49. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
AccessKey,SecretAccessKey
• ELB配下に、インスタンスを設置
はどうする？

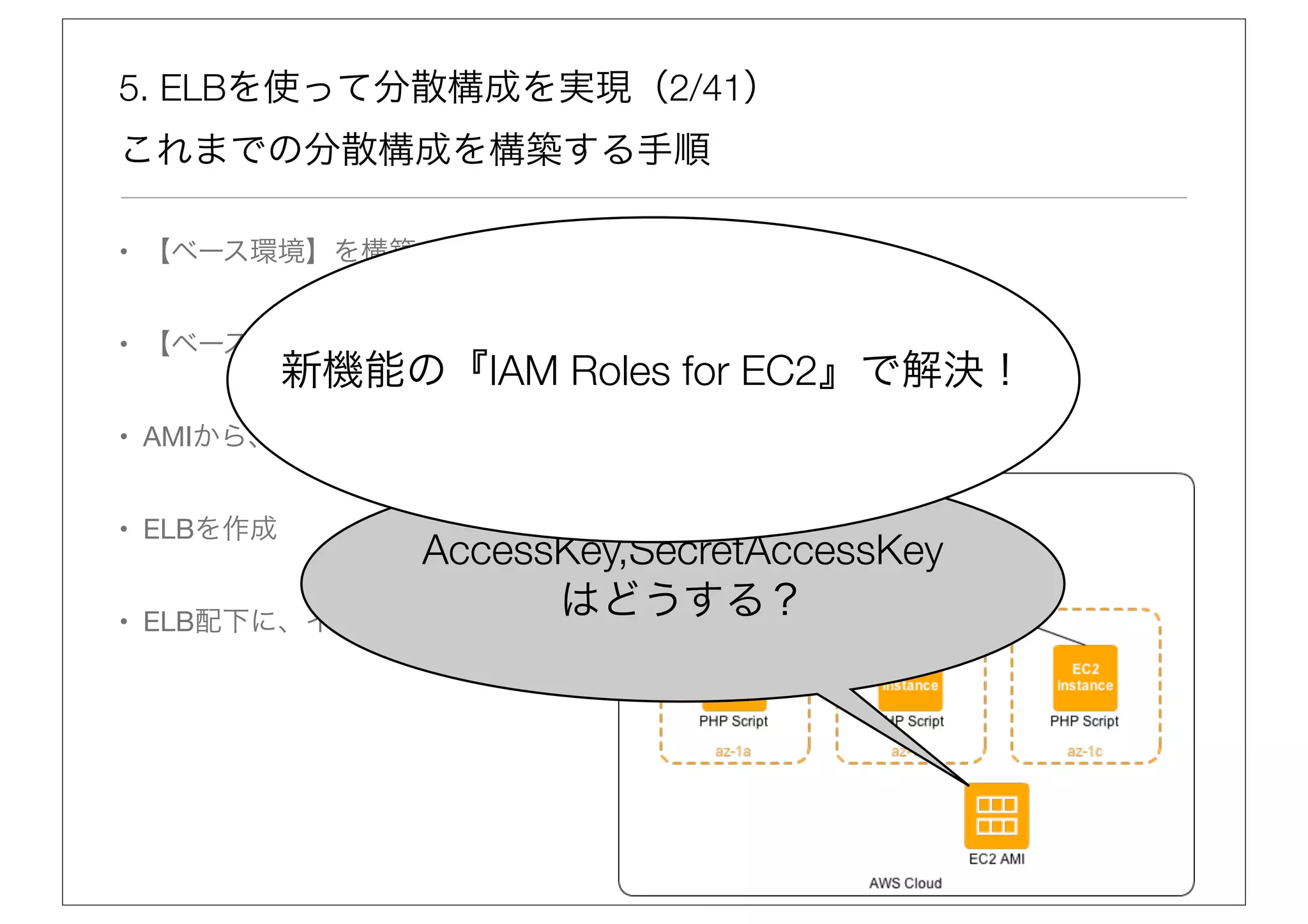

50. 5. ELBを使って分散構成を実現（2/41）
これまでの分散構成を構築する手順
• 【ベース環境】を構築
• 【ベース環境】のAMIを作成
新機能の『IAM Roles for EC2』で解決！
• AMIから、アベイラビリティゾーンにインスタンスを起動
• ELBを作成
AccessKey,SecretAccessKey
• ELB配下に、インスタンスを設置
はどうする？

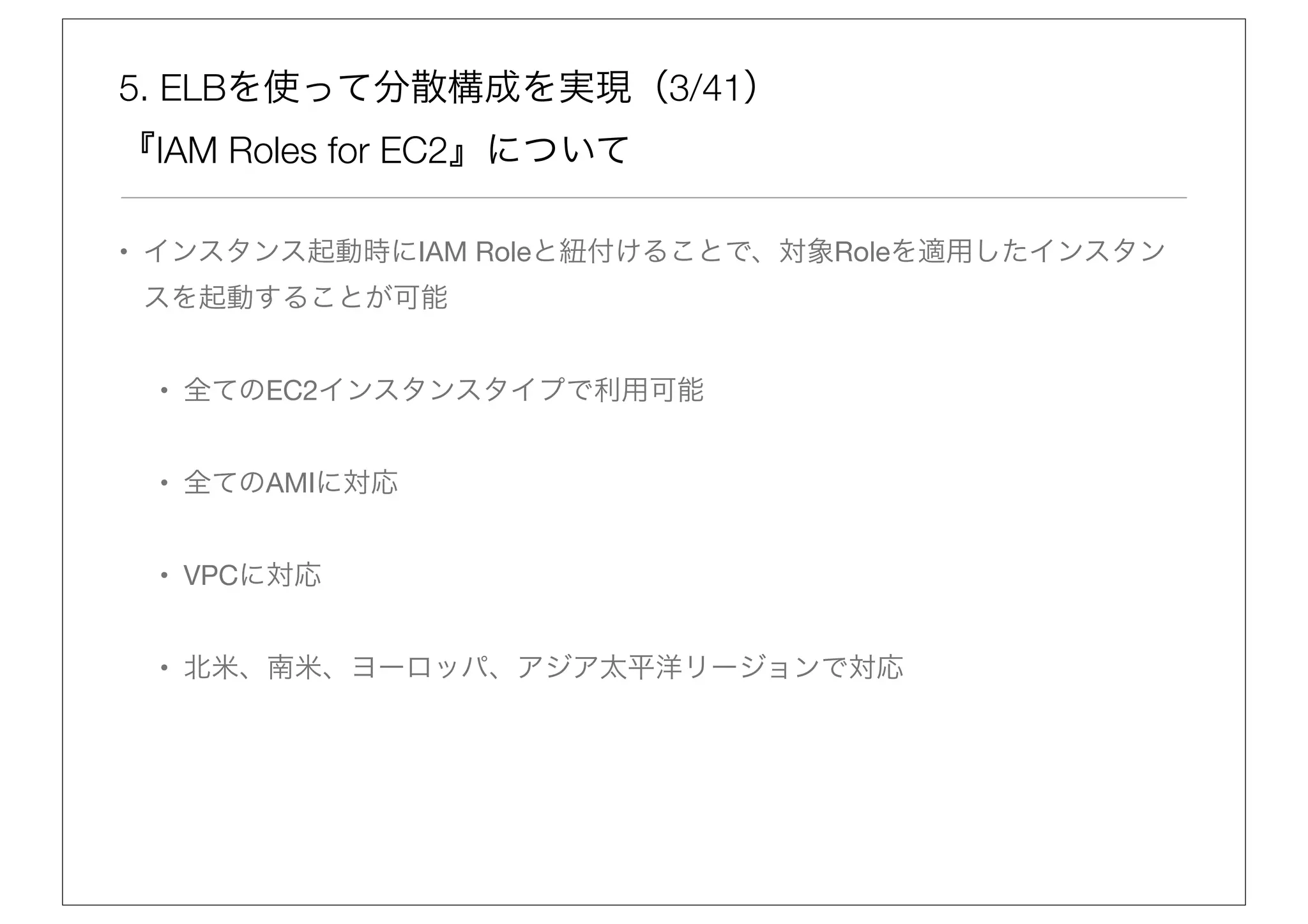

51. 5. ELBを使って分散構成を実現（3/41）
『IAM Roles for EC2』について
• インスタンス起動時にIAM Roleと紐付けることで、対象Roleを適用したインスタン
スを起動することが可能
• 全てのEC2インスタンスタイプで利用可能
• 全てのAMIに対応
• VPCに対応
• 北米、南米、ヨーロッパ、アジア太平洋リージョンで対応

52. 5. ELBを使って分散構成を実現（4/41）
IAM Roleの作成

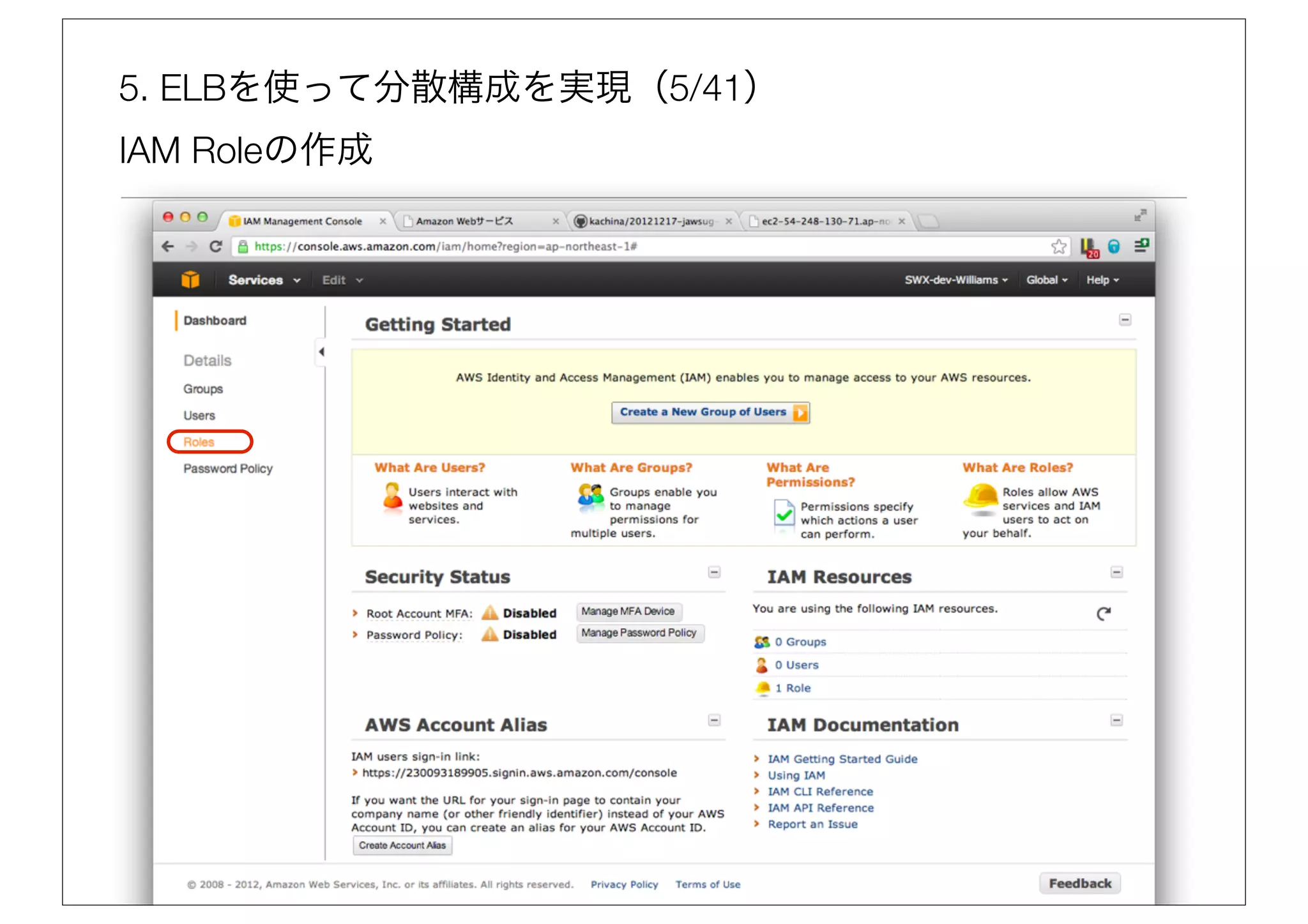

53. 5. ELBを使って分散構成を実現（5/41）
IAM Roleの作成

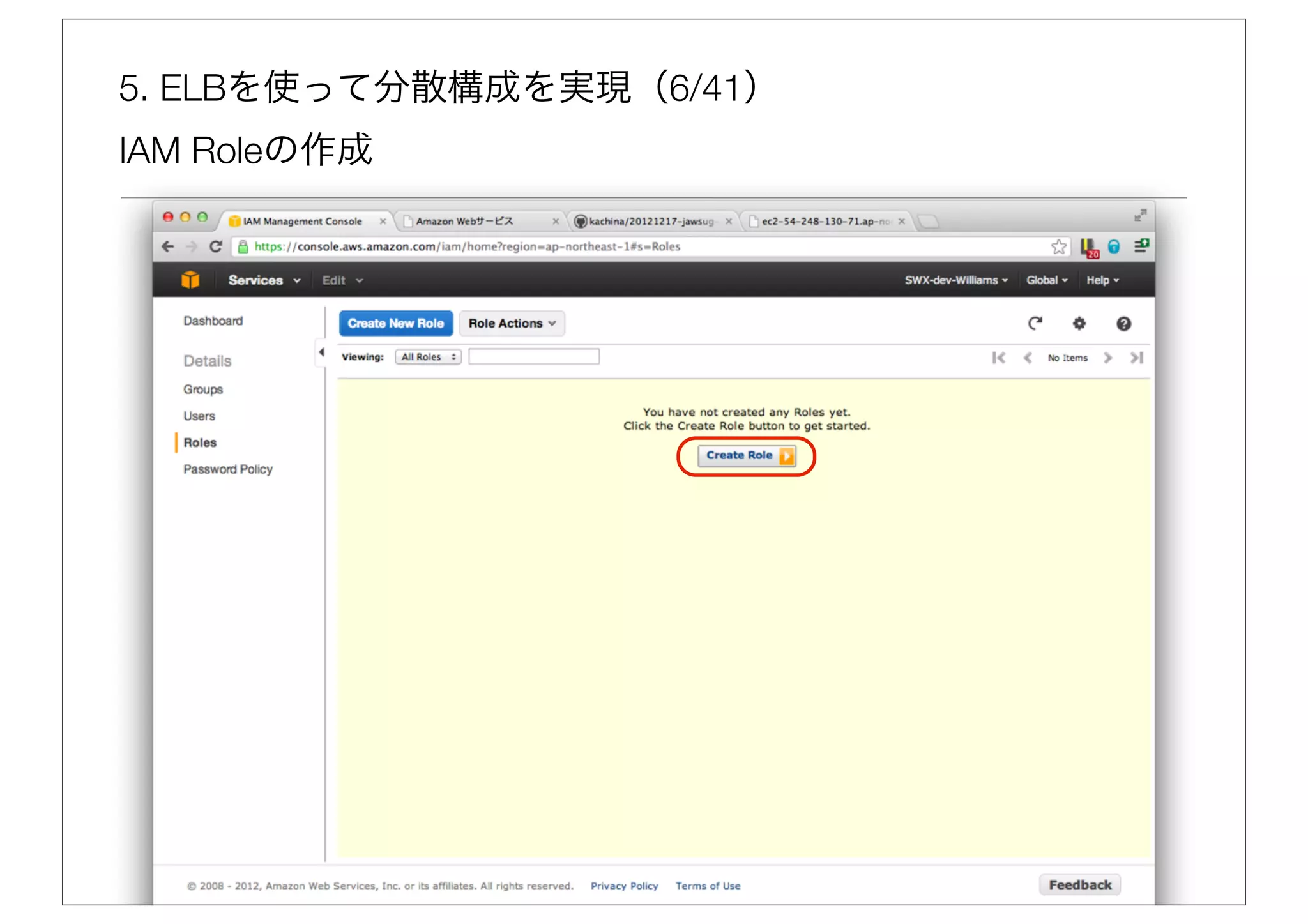

54. 5. ELBを使って分散構成を実現（6/41）
IAM Roleの作成

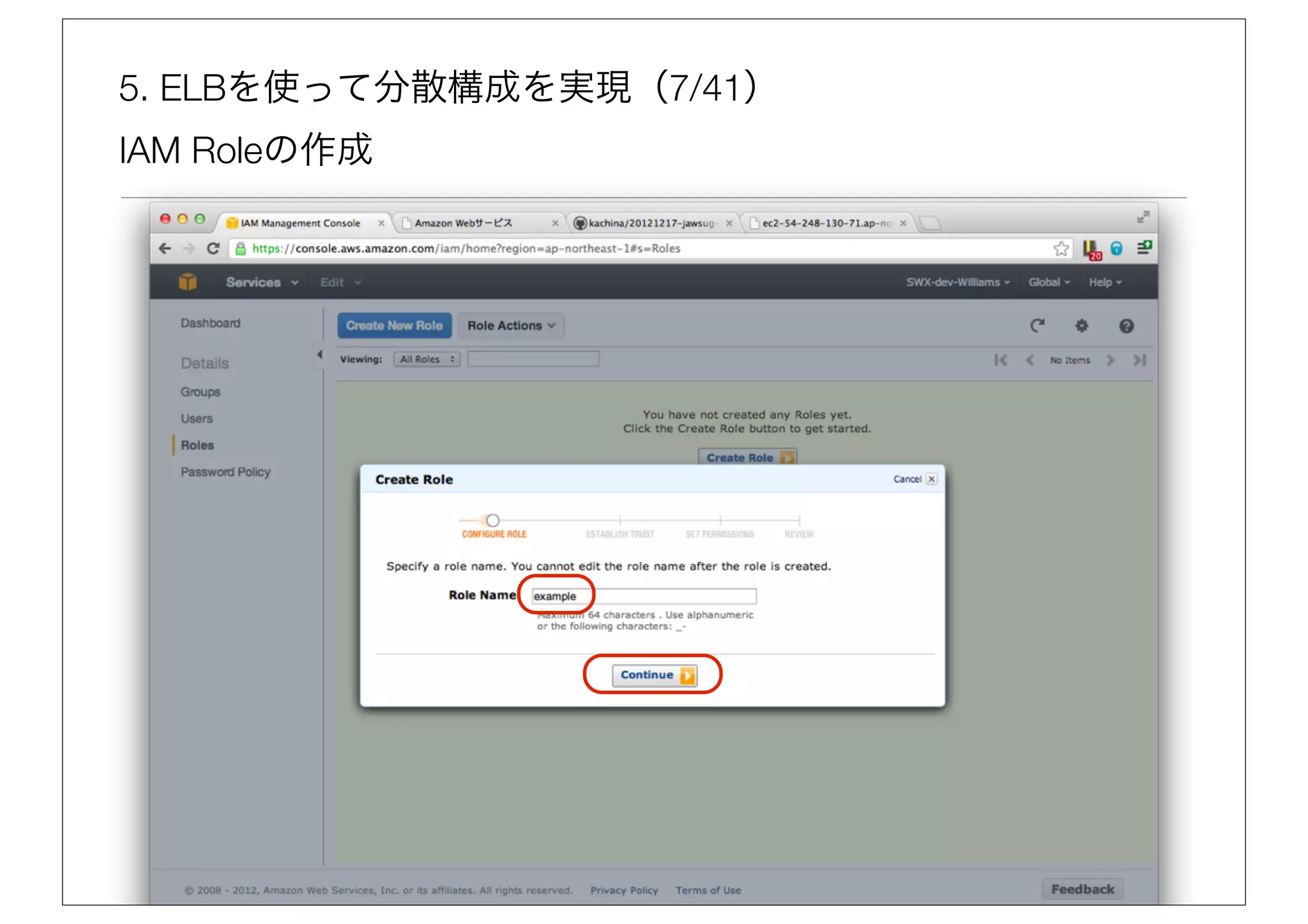

55. 5. ELBを使って分散構成を実現（7/41）
IAM Roleの作成

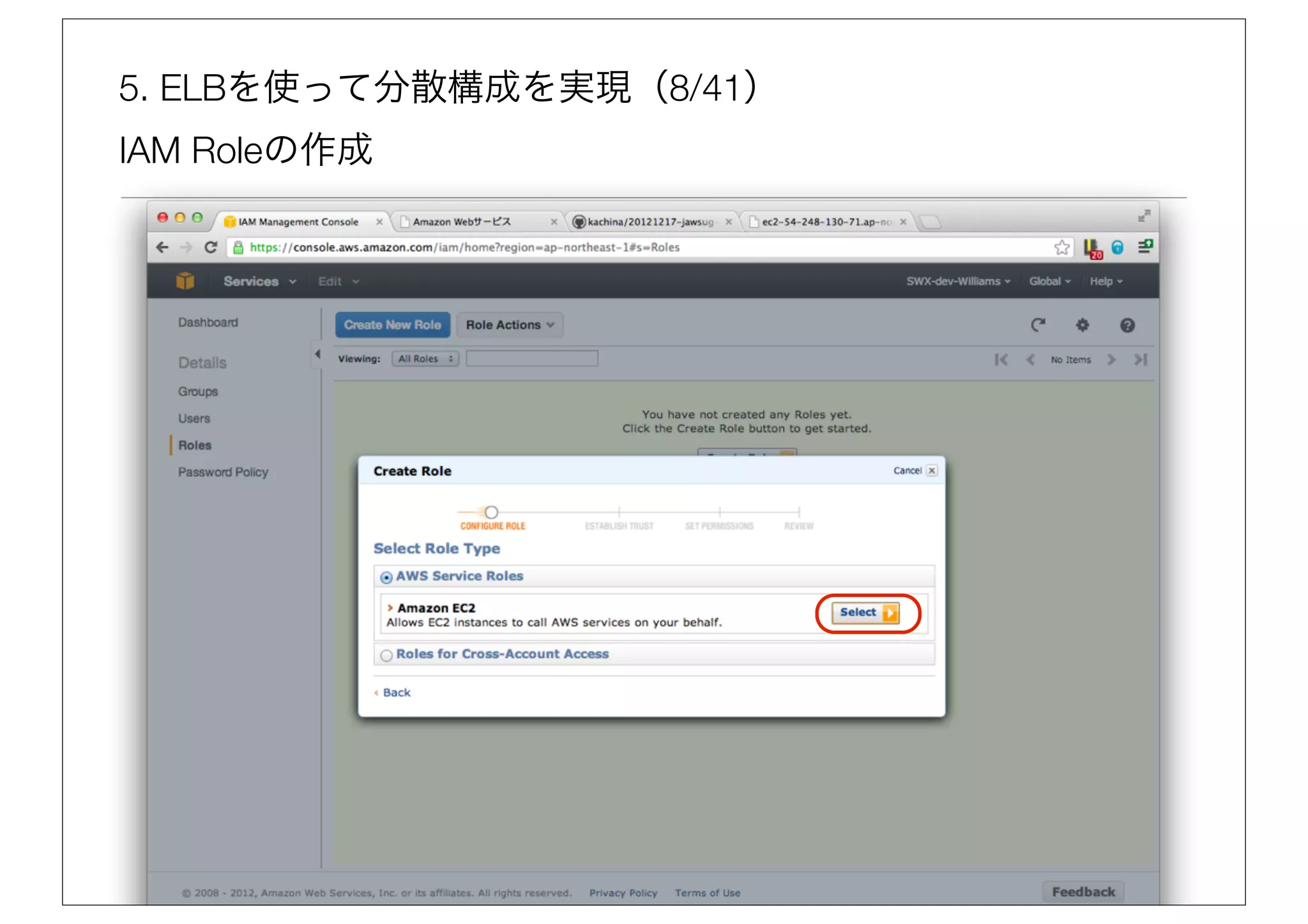

56. 5. ELBを使って分散構成を実現（8/41）
IAM Roleの作成

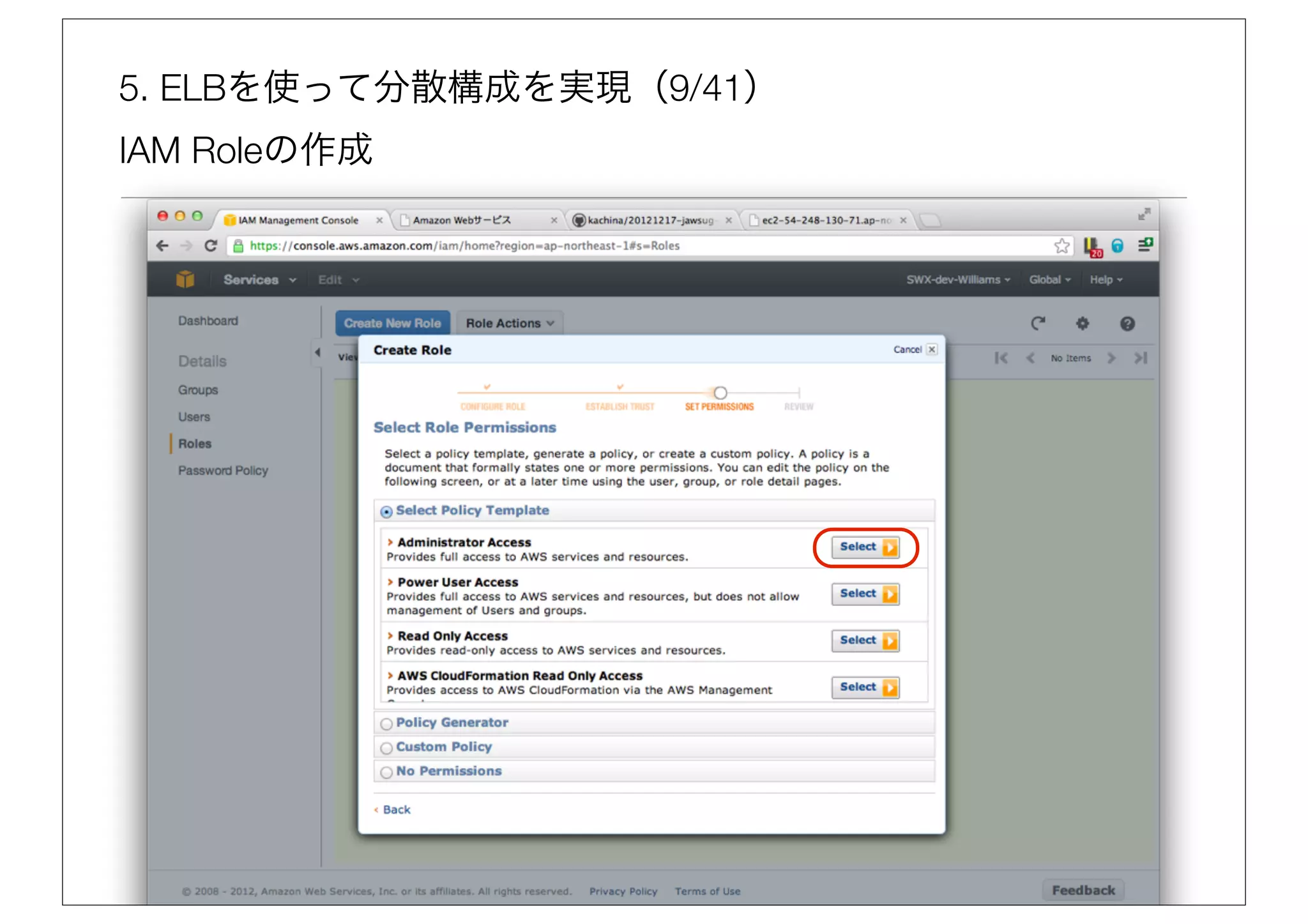

57. 5. ELBを使って分散構成を実現（9/41）
IAM Roleの作成

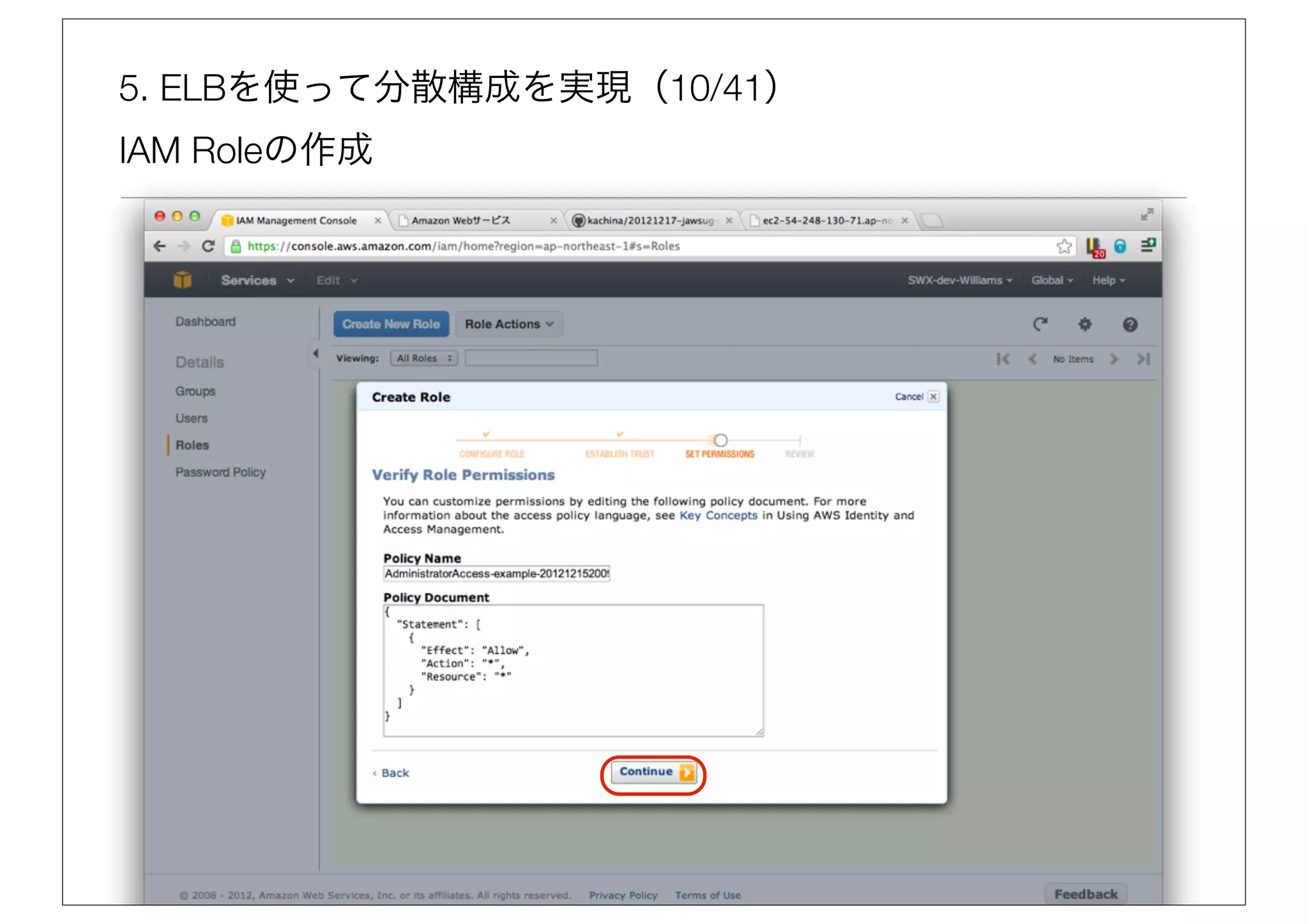

58. 5. ELBを使って分散構成を実現（10/41）
IAM Roleの作成

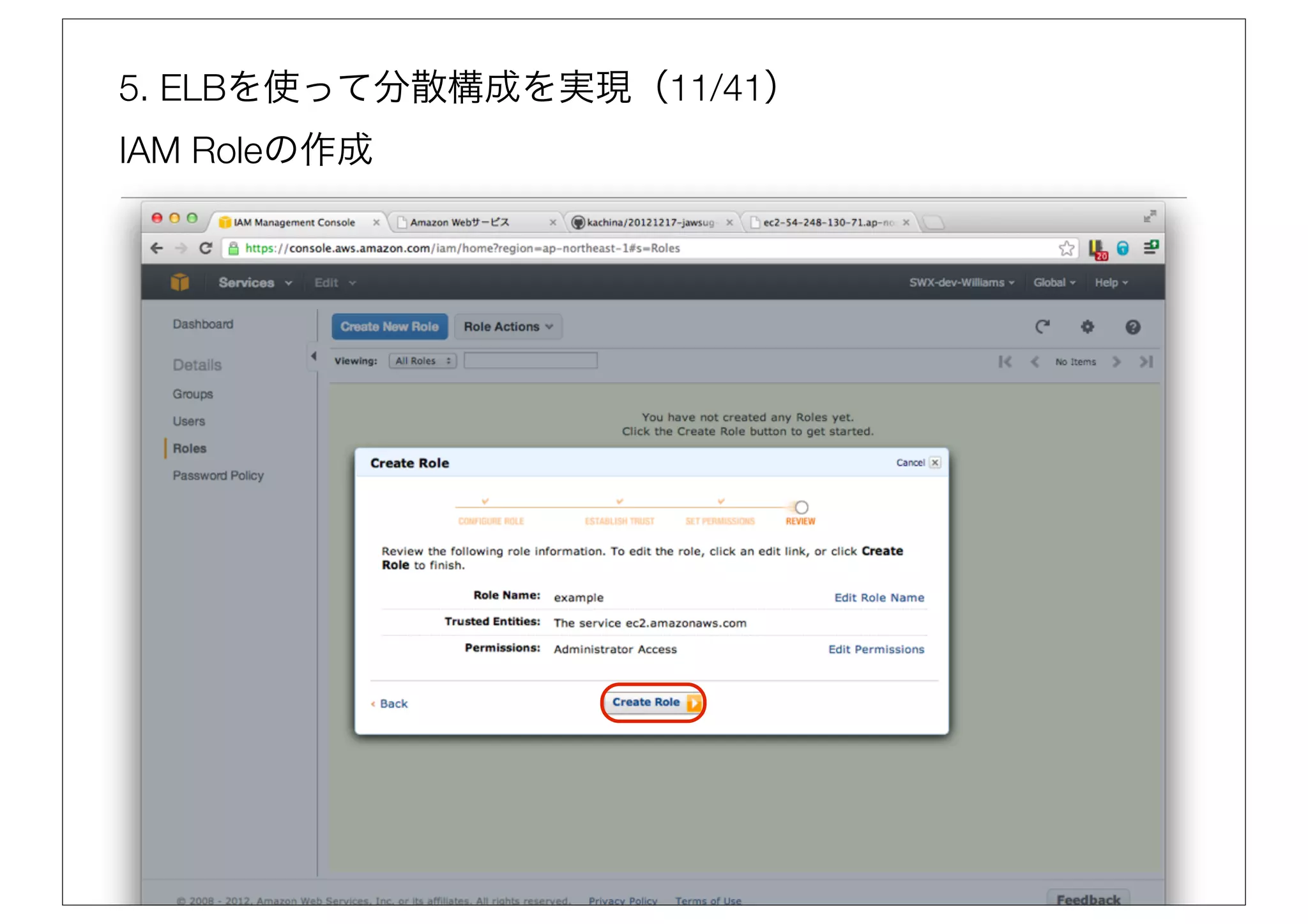

59. 5. ELBを使って分散構成を実現（11/41）
IAM Roleの作成

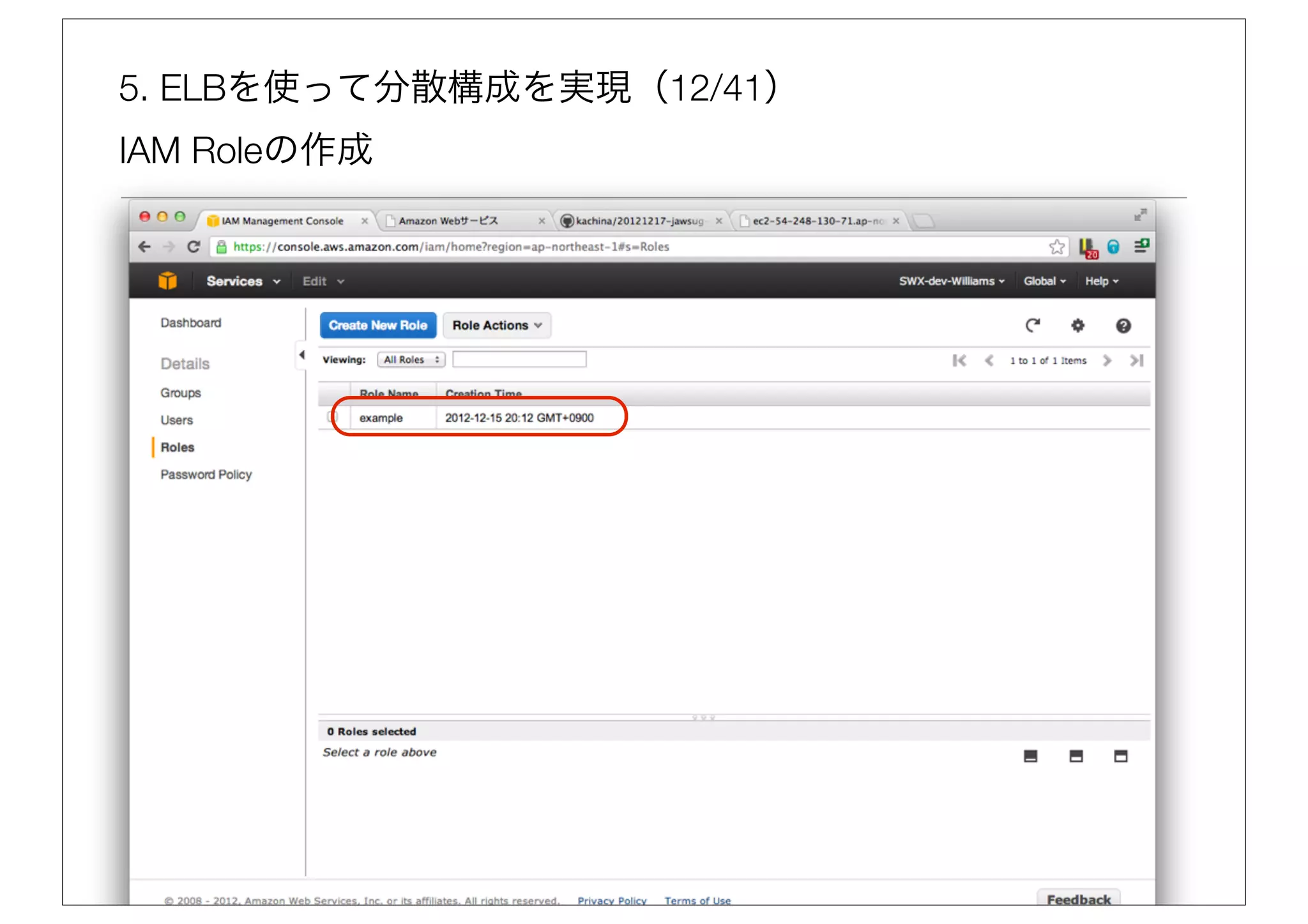

60. 5. ELBを使って分散構成を実現（12/41）
IAM Roleの作成

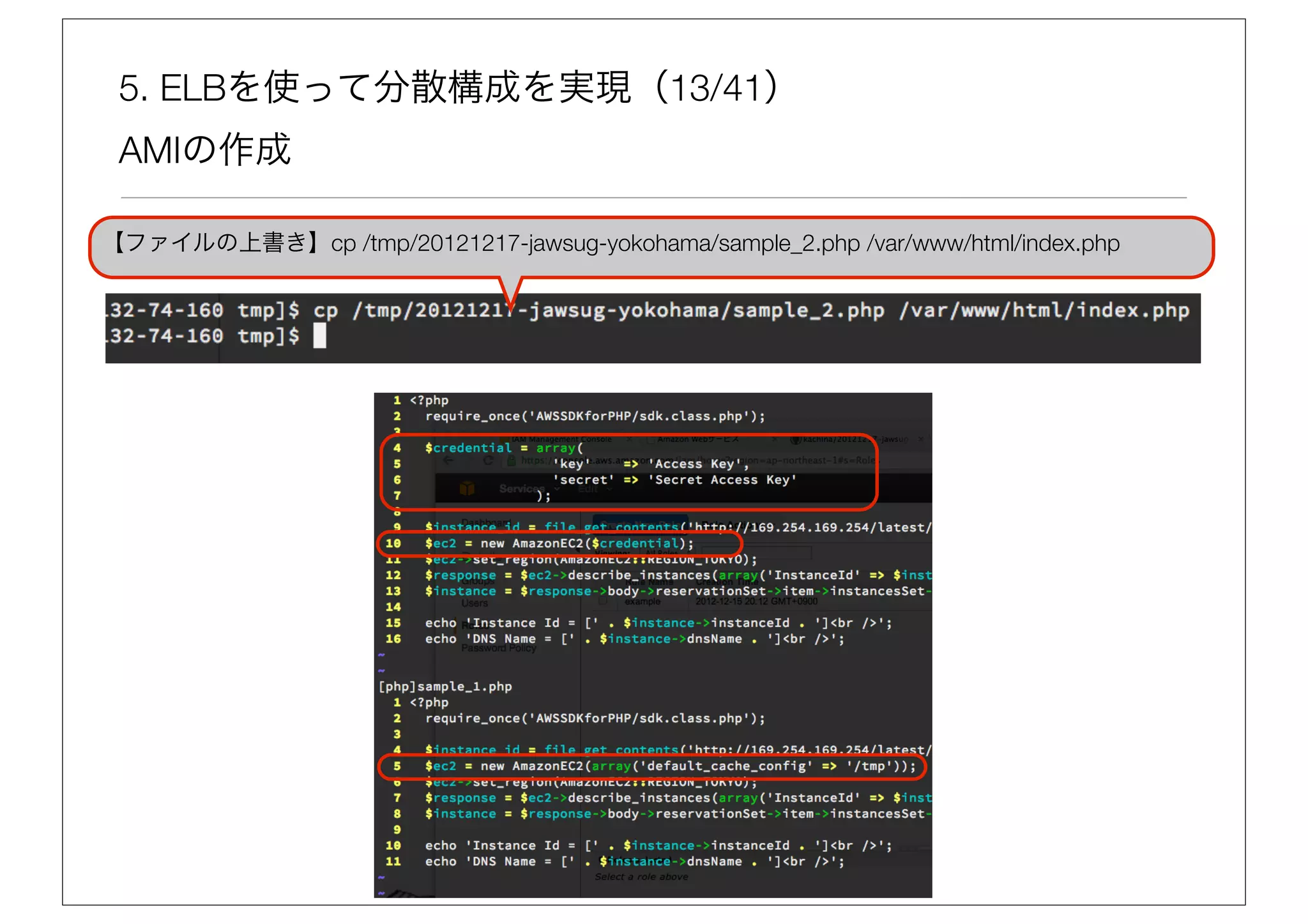

61. 5. ELBを使って分散構成を実現（13/41）
AMIの作成
【ファイルの上書き】cp /tmp/20121217-jawsug-yokohama/sample_2.php /var/www/html/index.php

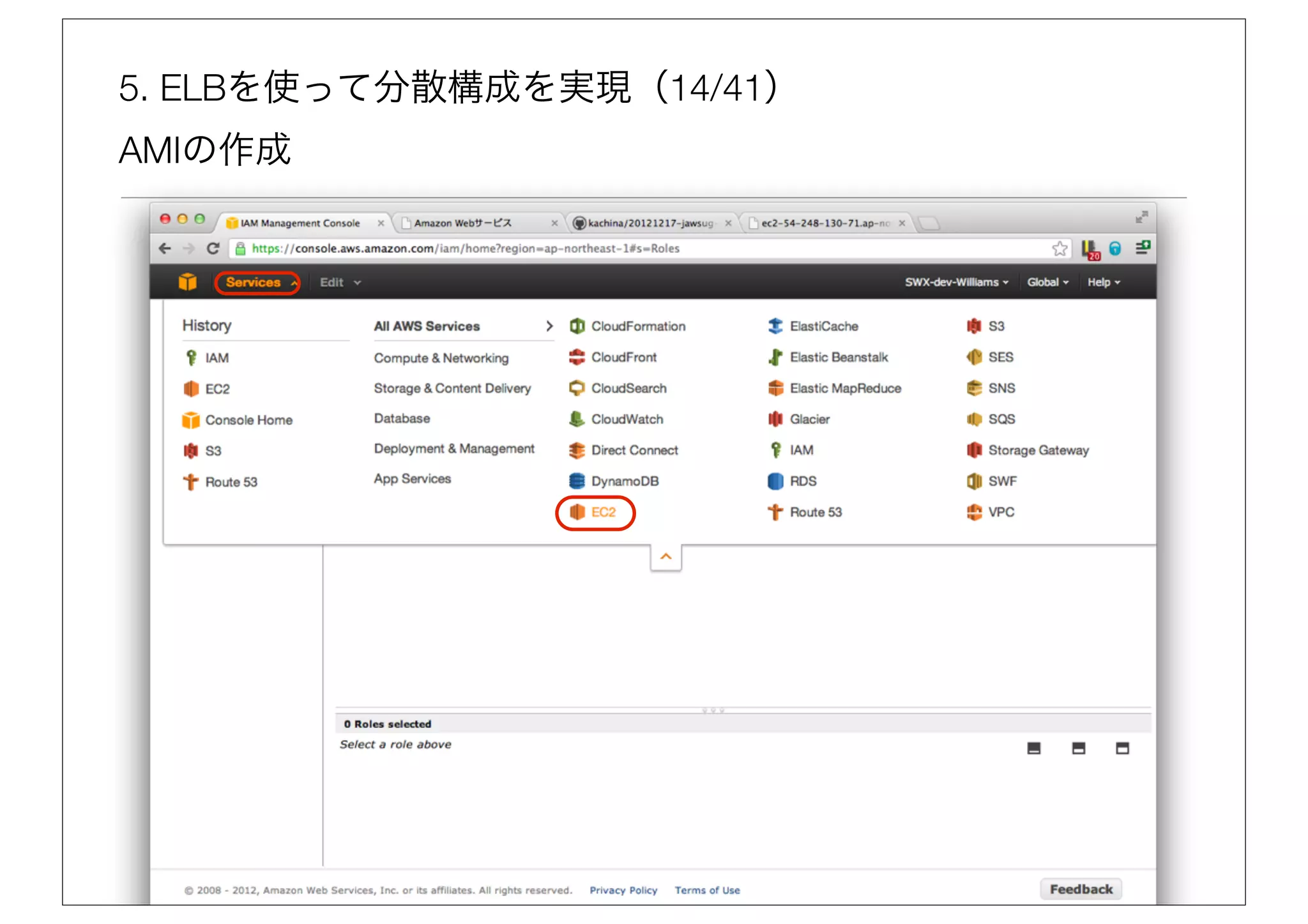

62. 5. ELBを使って分散構成を実現（14/41）
AMIの作成

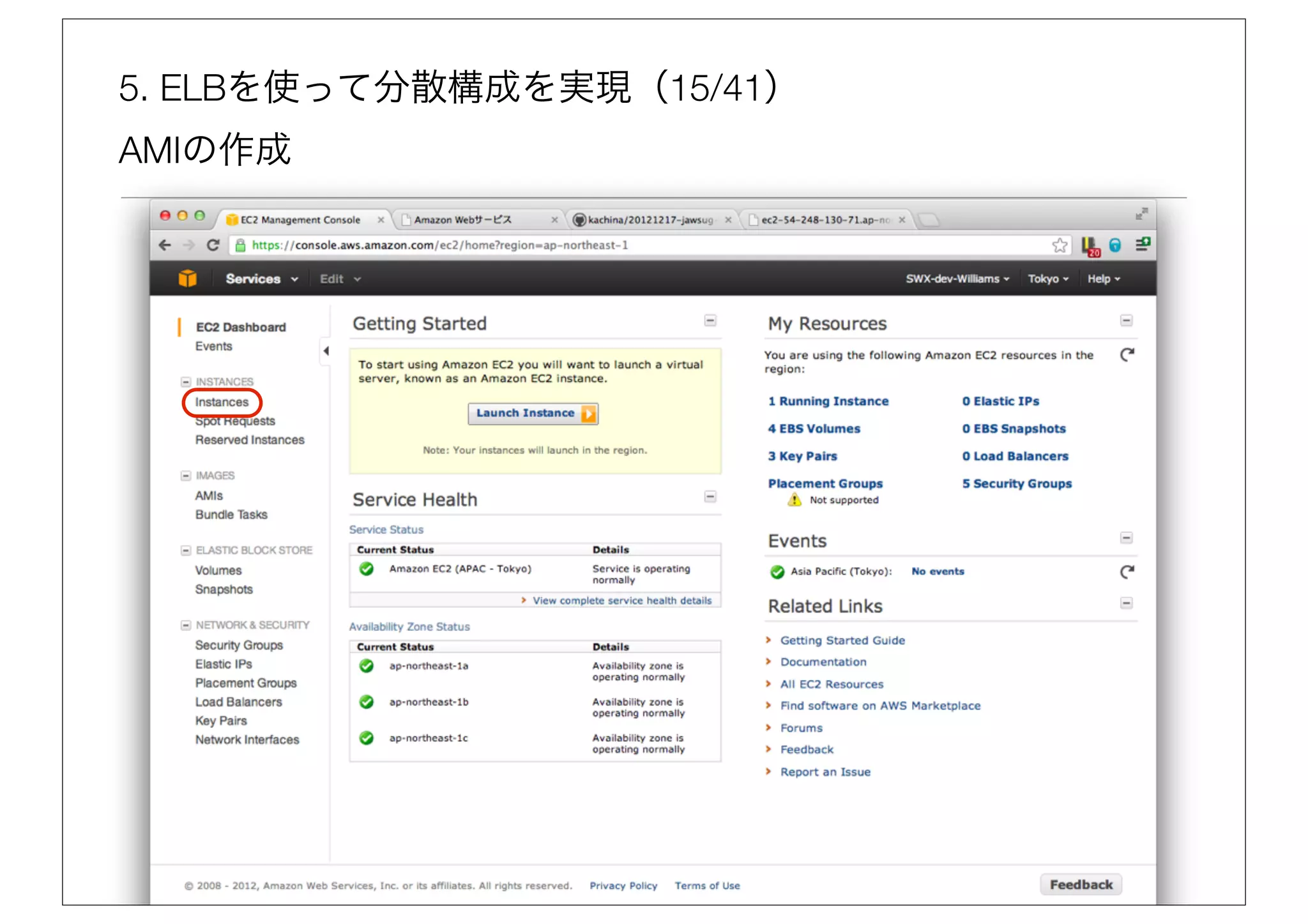

63. 5. ELBを使って分散構成を実現（15/41）
AMIの作成

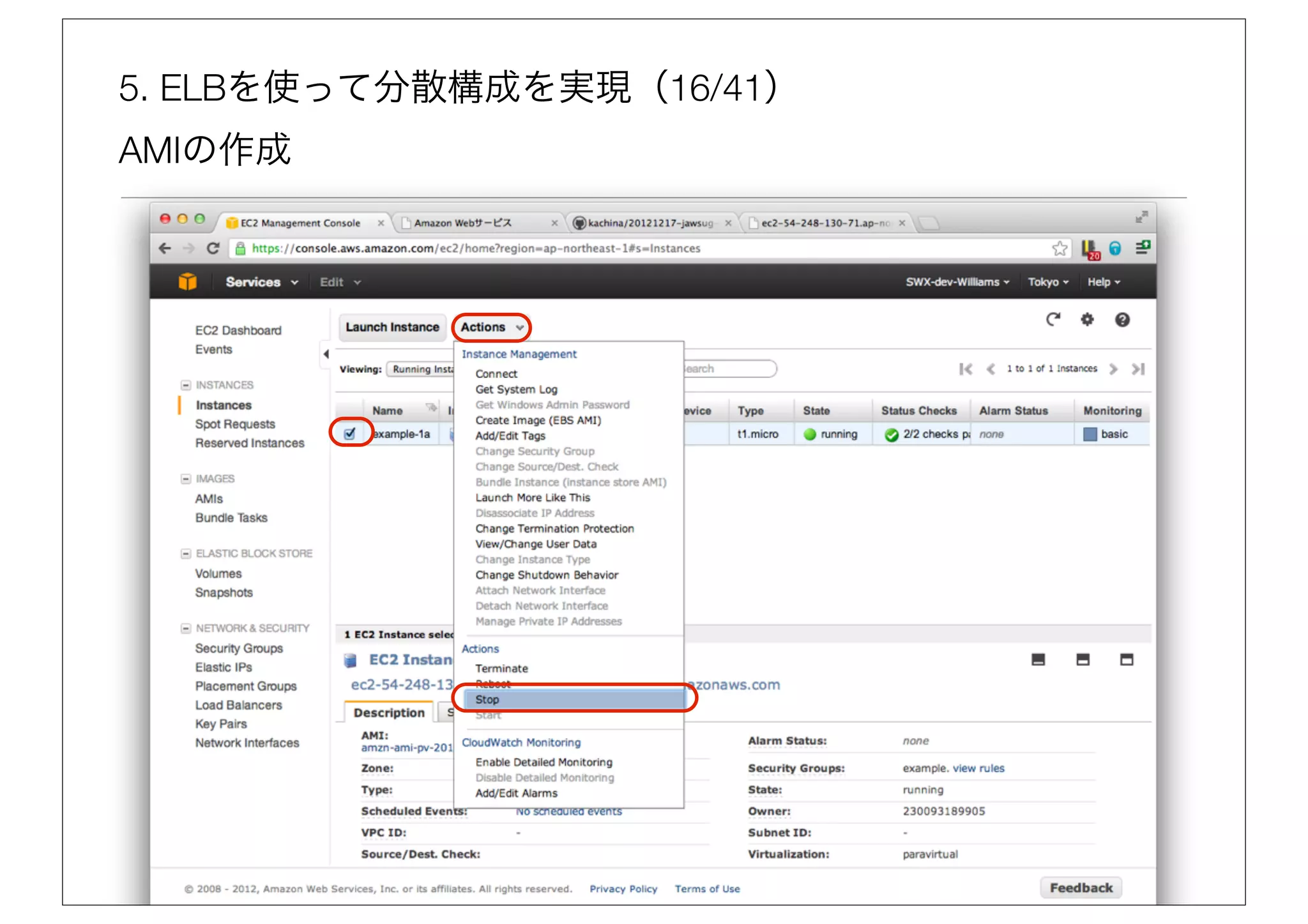

64. 5. ELBを使って分散構成を実現（16/41）
AMIの作成

65. 5. ELBを使って分散構成を実現（17/41）
AMIの作成

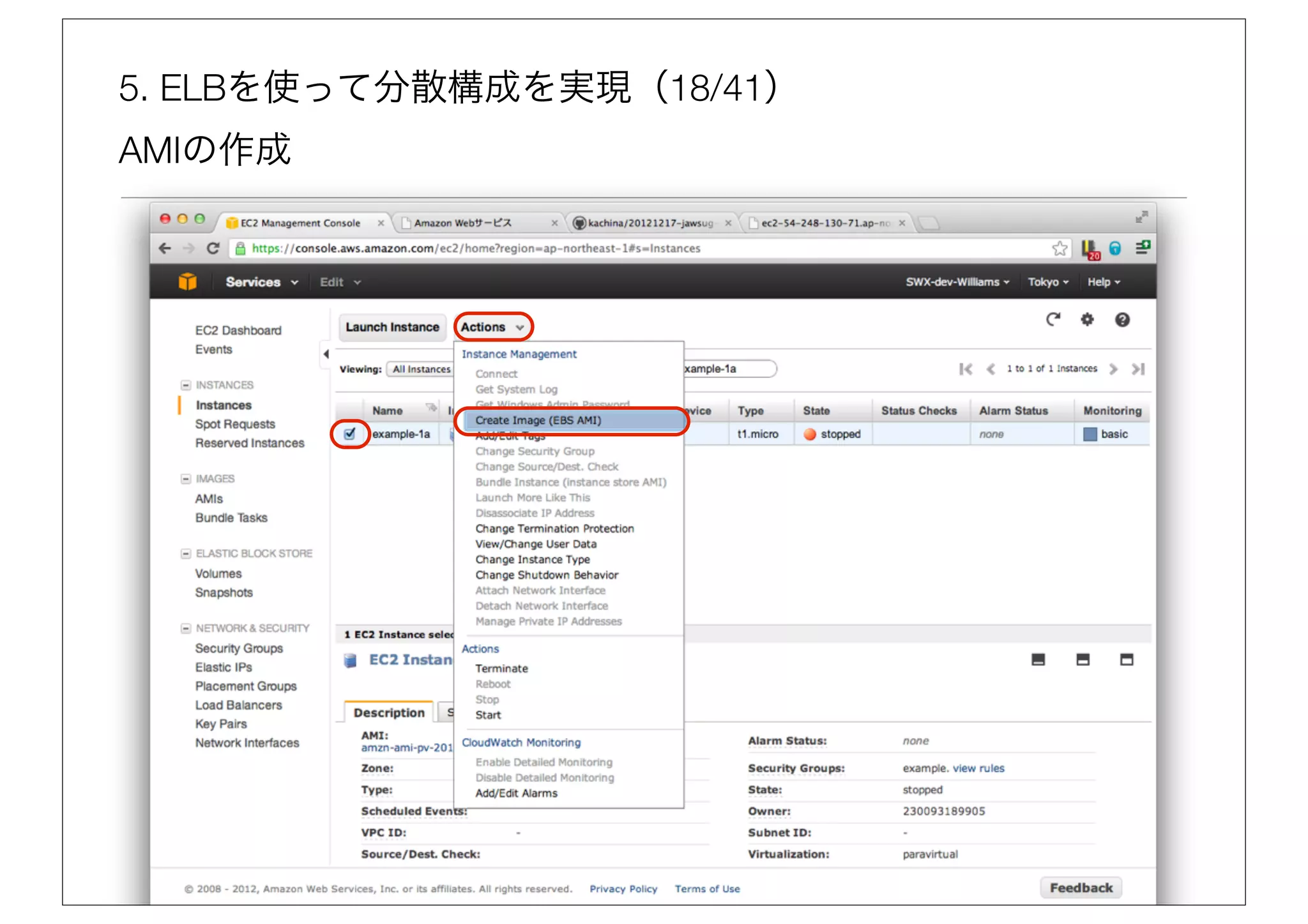

66. 5. ELBを使って分散構成を実現（18/41）
AMIの作成

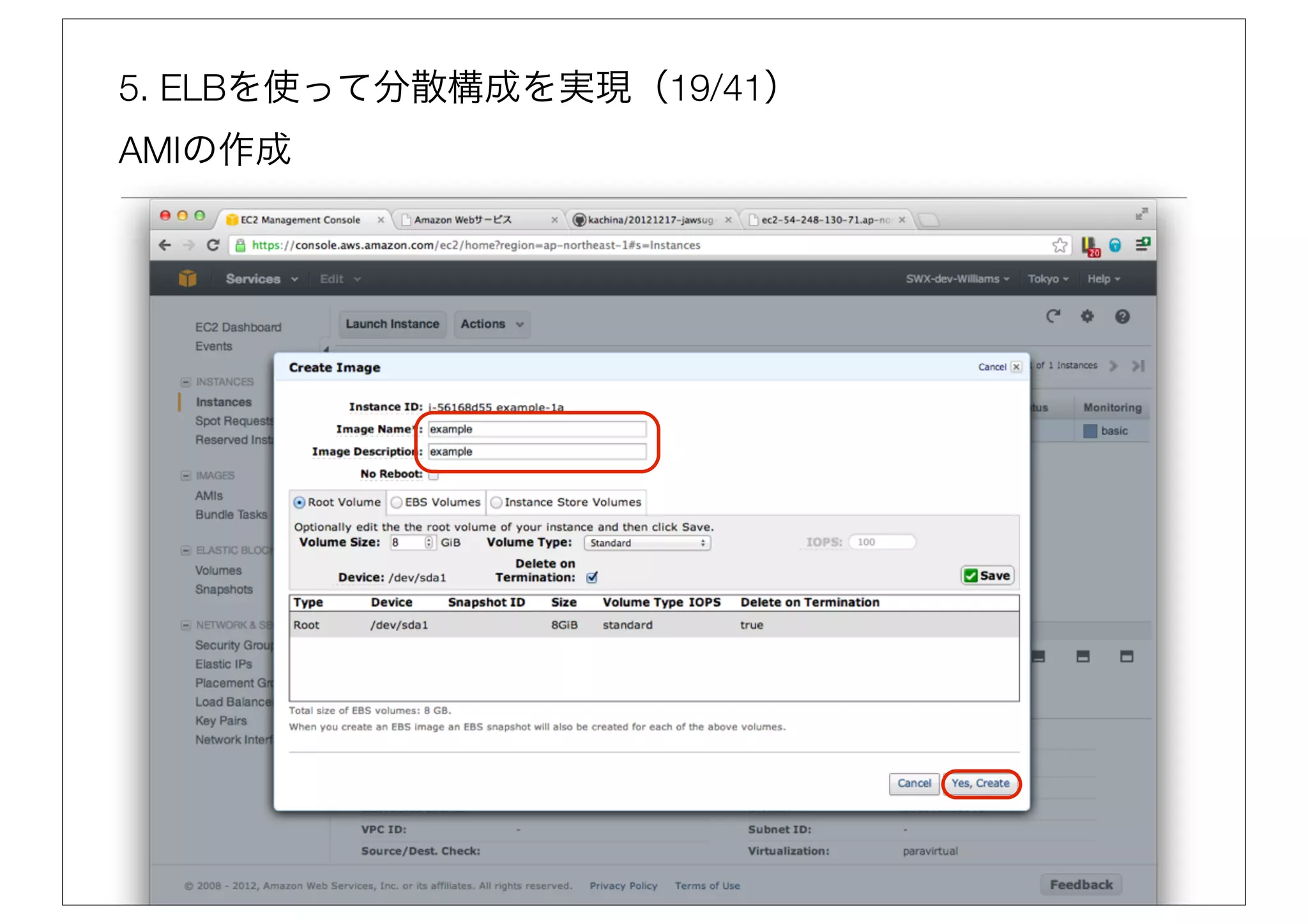

67. 5. ELBを使って分散構成を実現（19/41）
AMIの作成

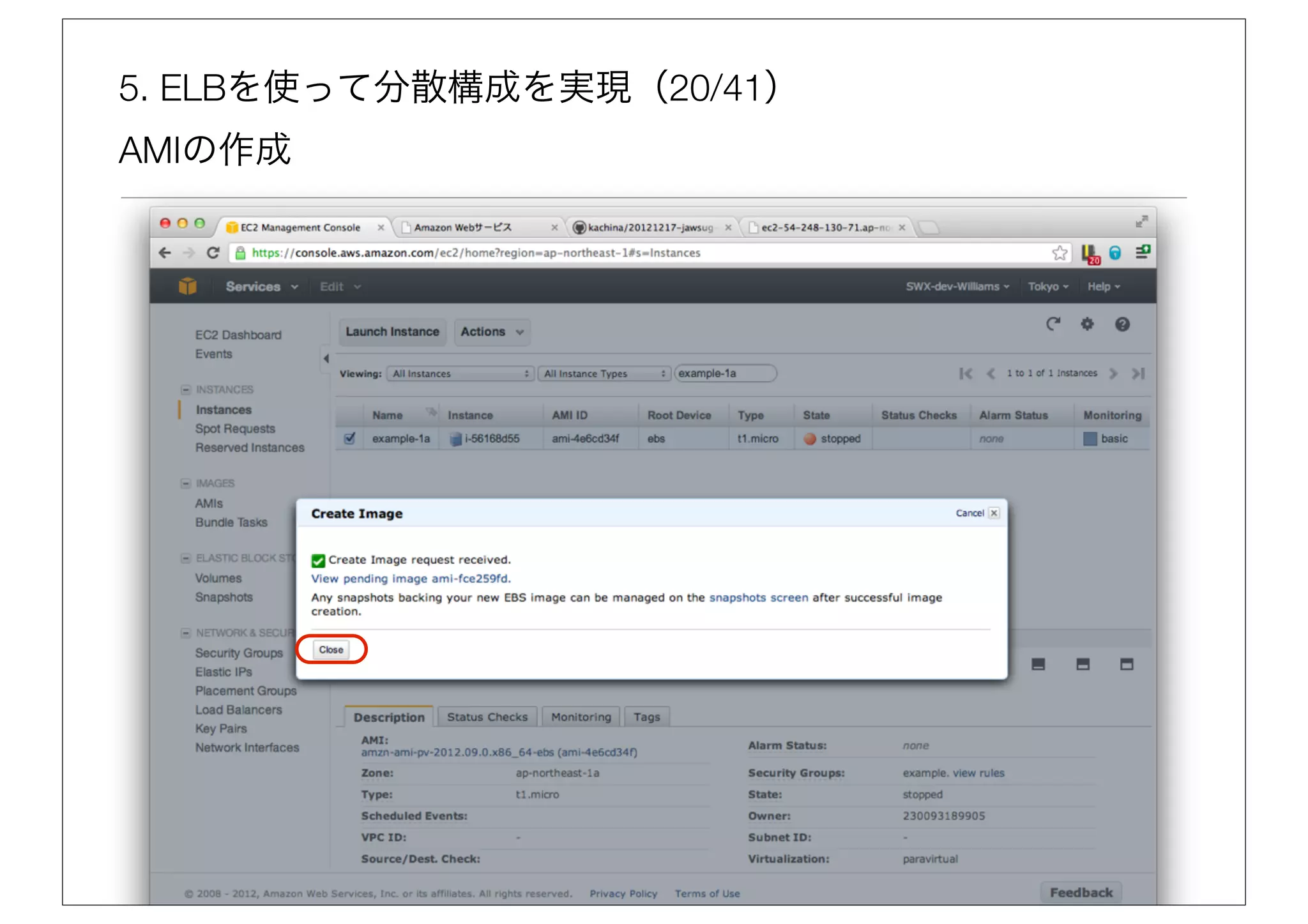

68. 5. ELBを使って分散構成を実現（20/41）
AMIの作成

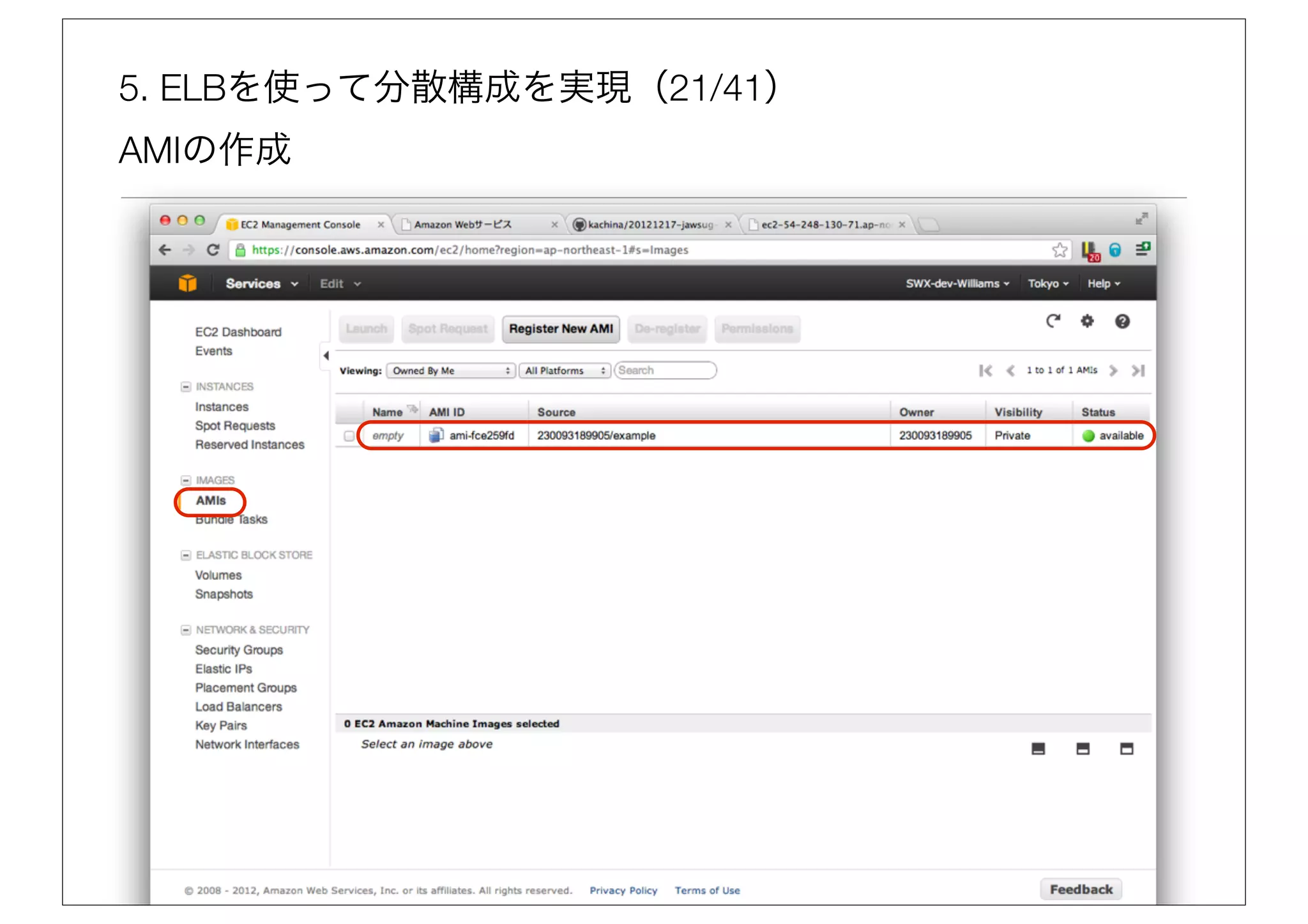

69. 5. ELBを使って分散構成を実現（21/41）
AMIの作成

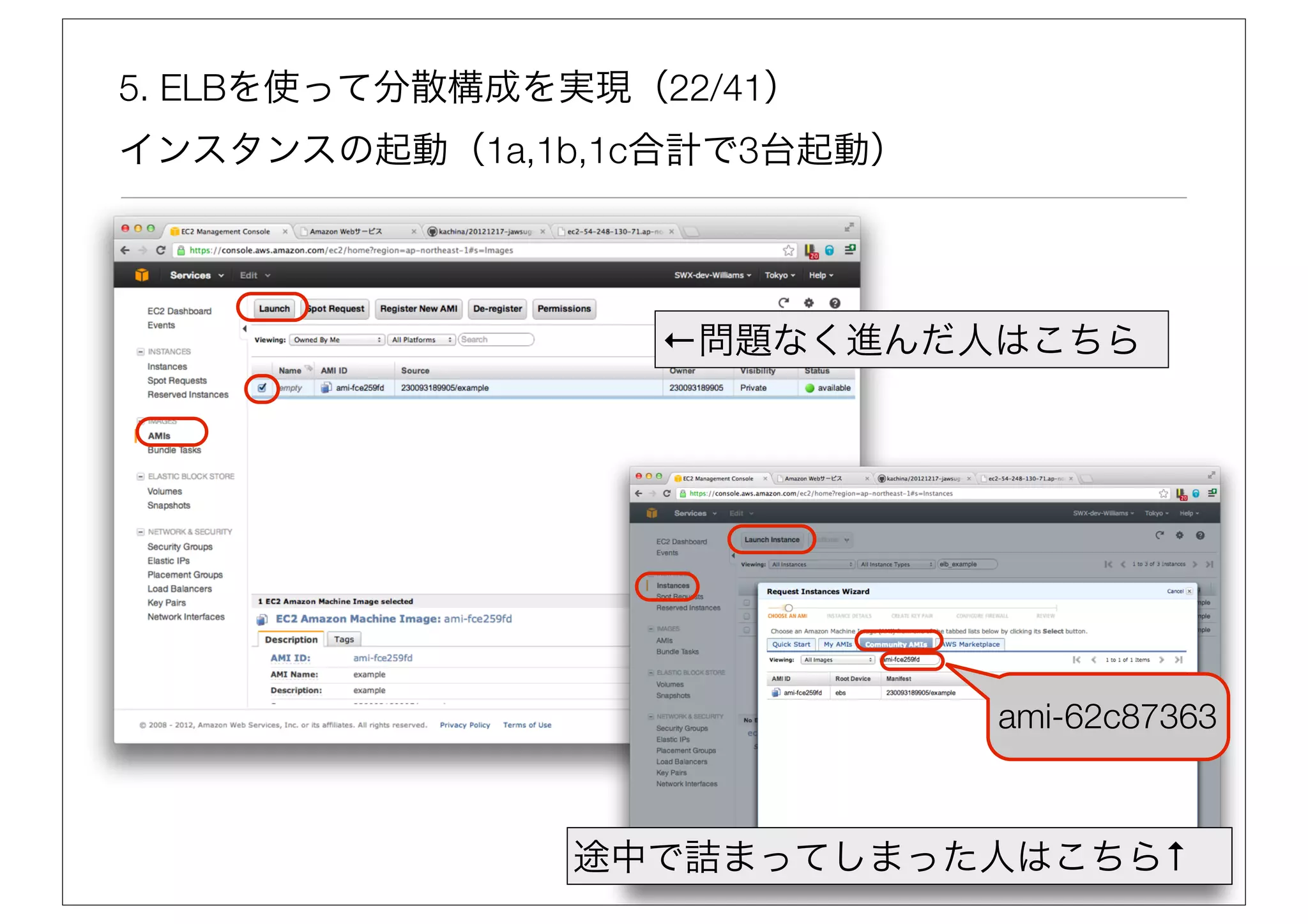

70. 5. ELBを使って分散構成を実現（22/41）
インスタンスの起動（1a,1b,1c合計で3台起動）
←問題なく進んだ人はこちら
ami-62c87363
途中で詰まってしまった人はこちら↑

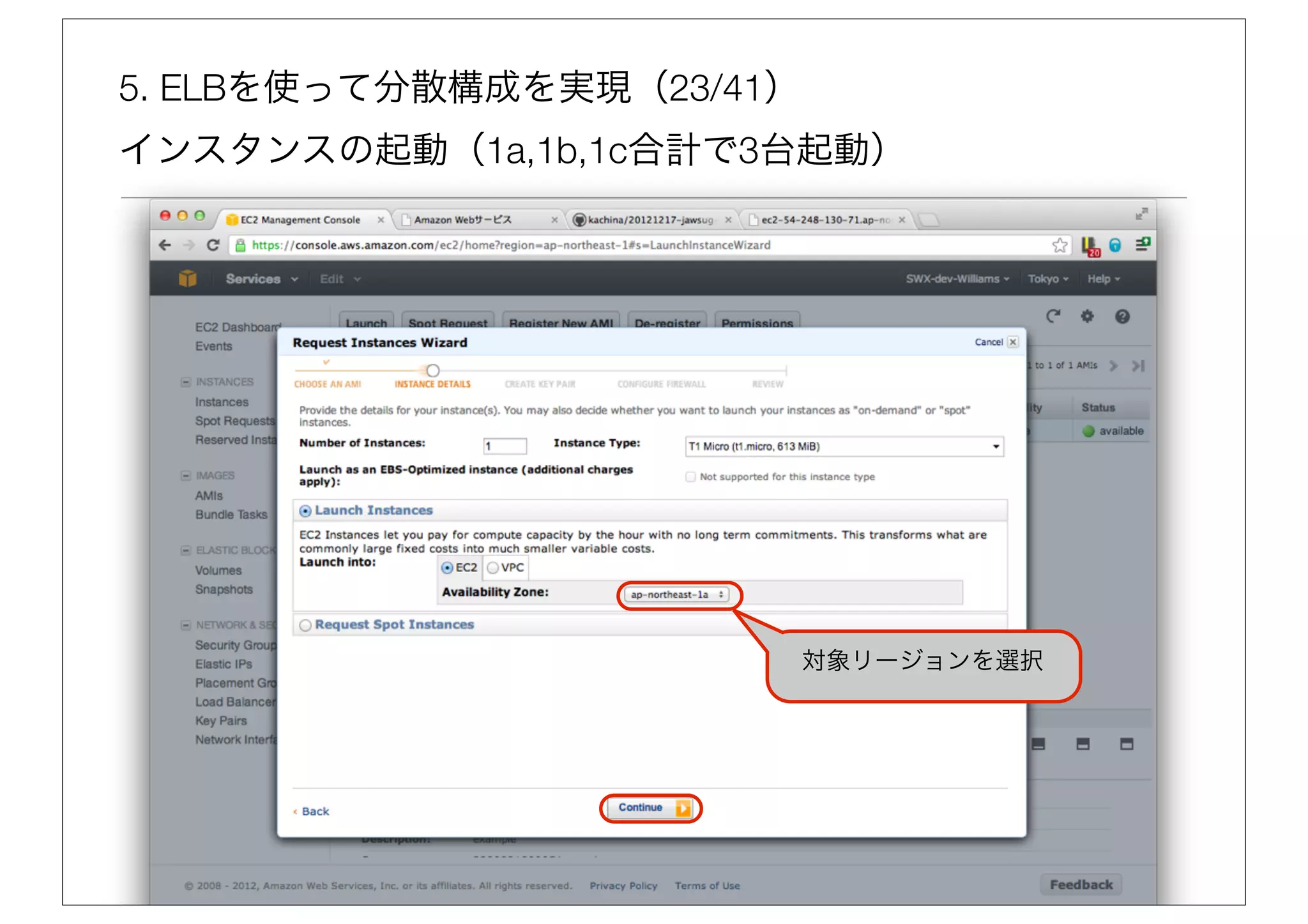

71. 5. ELBを使って分散構成を実現（23/41）
インスタンスの起動（1a,1b,1c合計で3台起動）
対象リージョンを選択

72. 5. ELBを使って分散構成を実現（24/41）

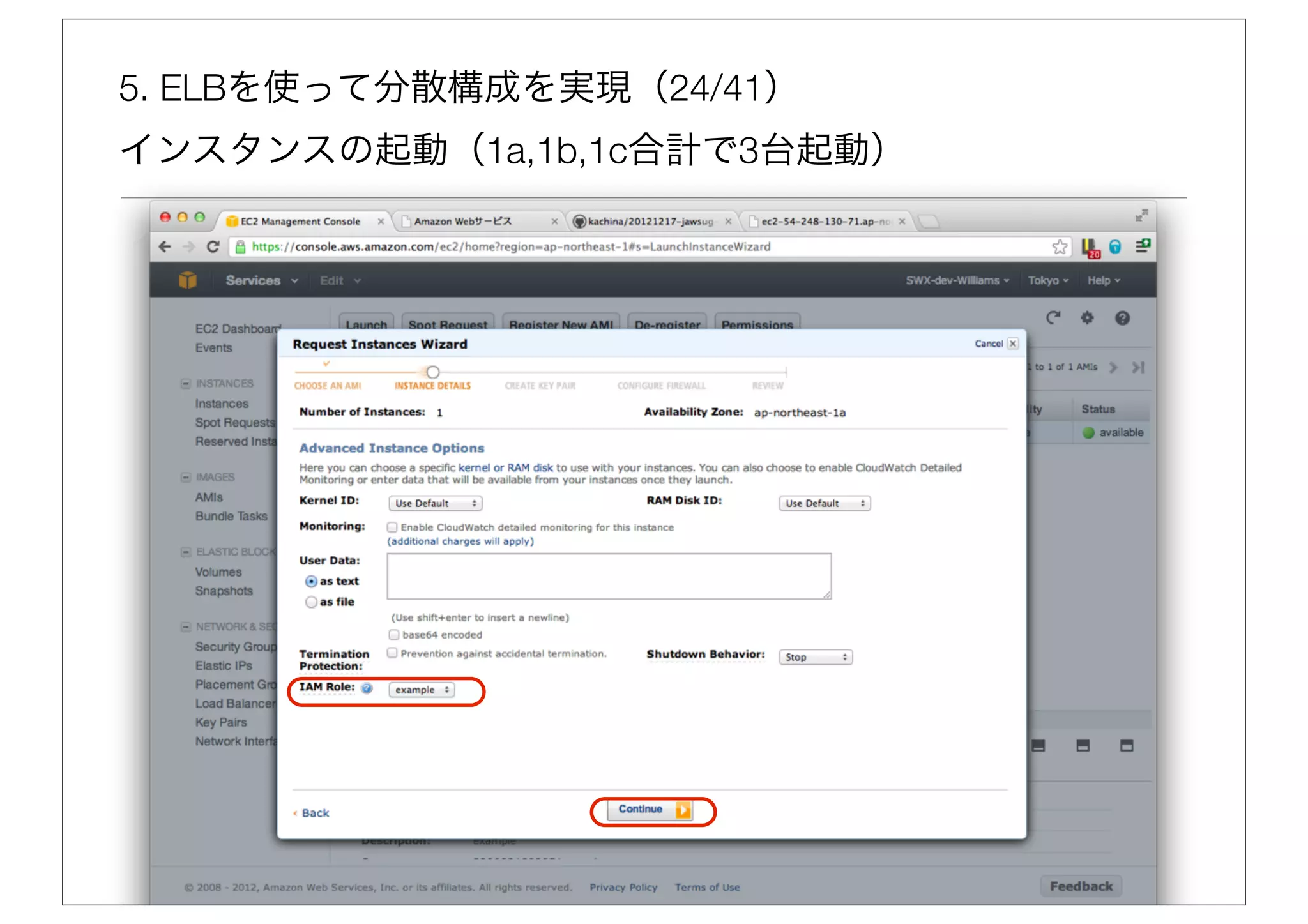

インスタンスの起動（1a,1b,1c合計で3台起動）

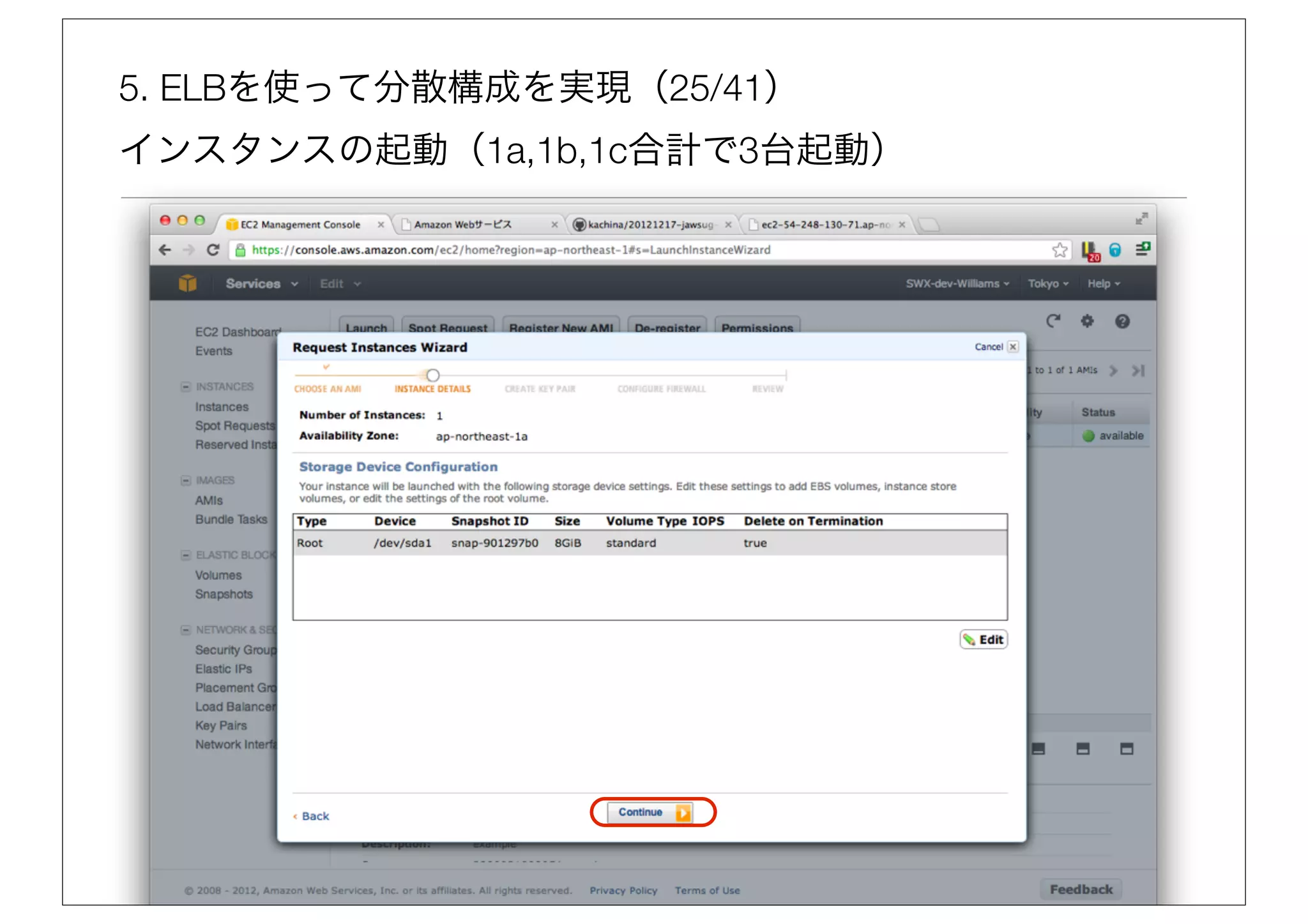

73. 5. ELBを使って分散構成を実現（25/41）
インスタンスの起動（1a,1b,1c合計で3台起動）

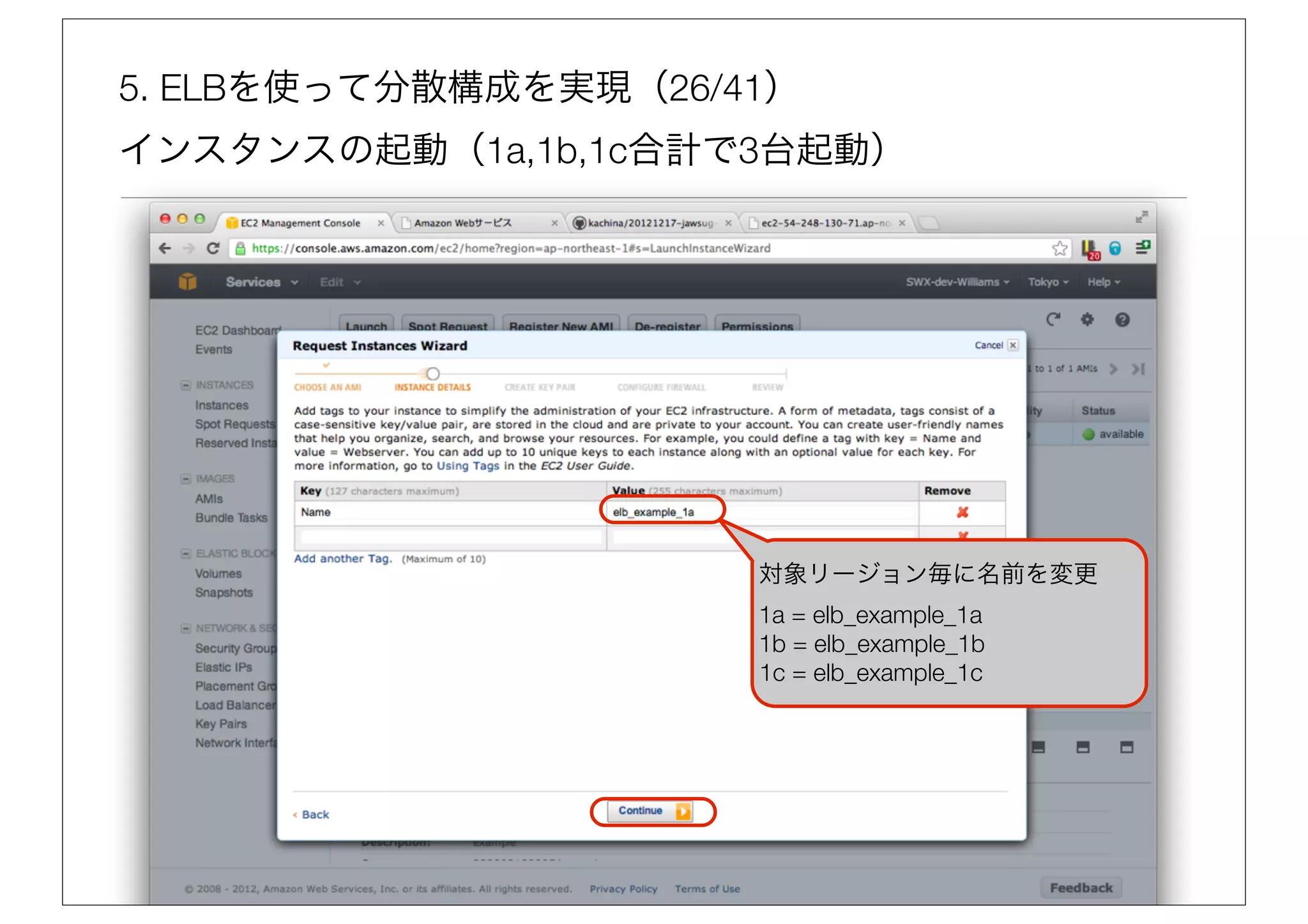

74. 5. ELBを使って分散構成を実現（26/41）
インスタンスの起動（1a,1b,1c合計で3台起動）
対象リージョン毎に名前を変更
1a = elb_example_1a
1b = elb_example_1b
1c = elb_example_1c

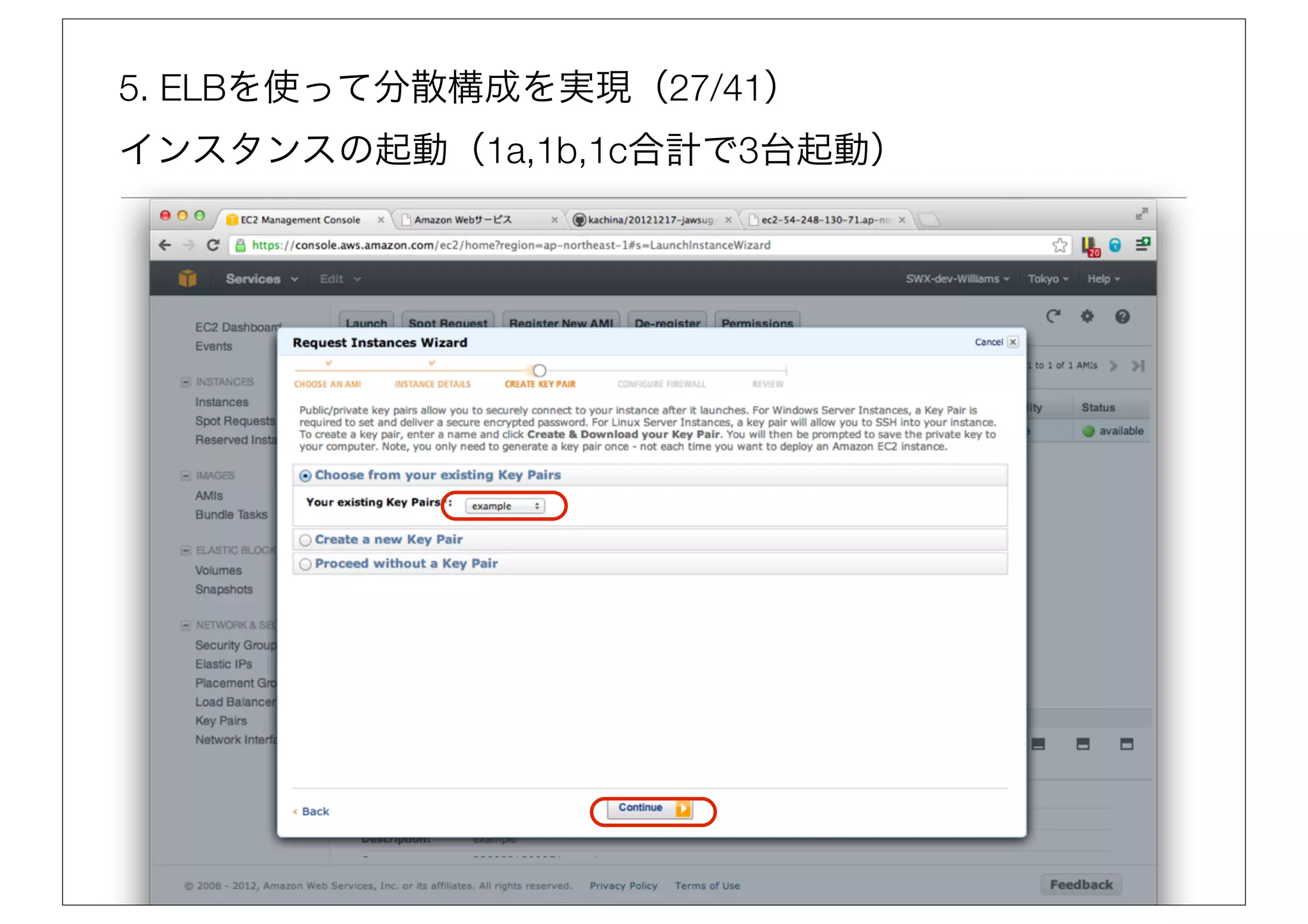

75. 5. ELBを使って分散構成を実現（27/41）
インスタンスの起動（1a,1b,1c合計で3台起動）

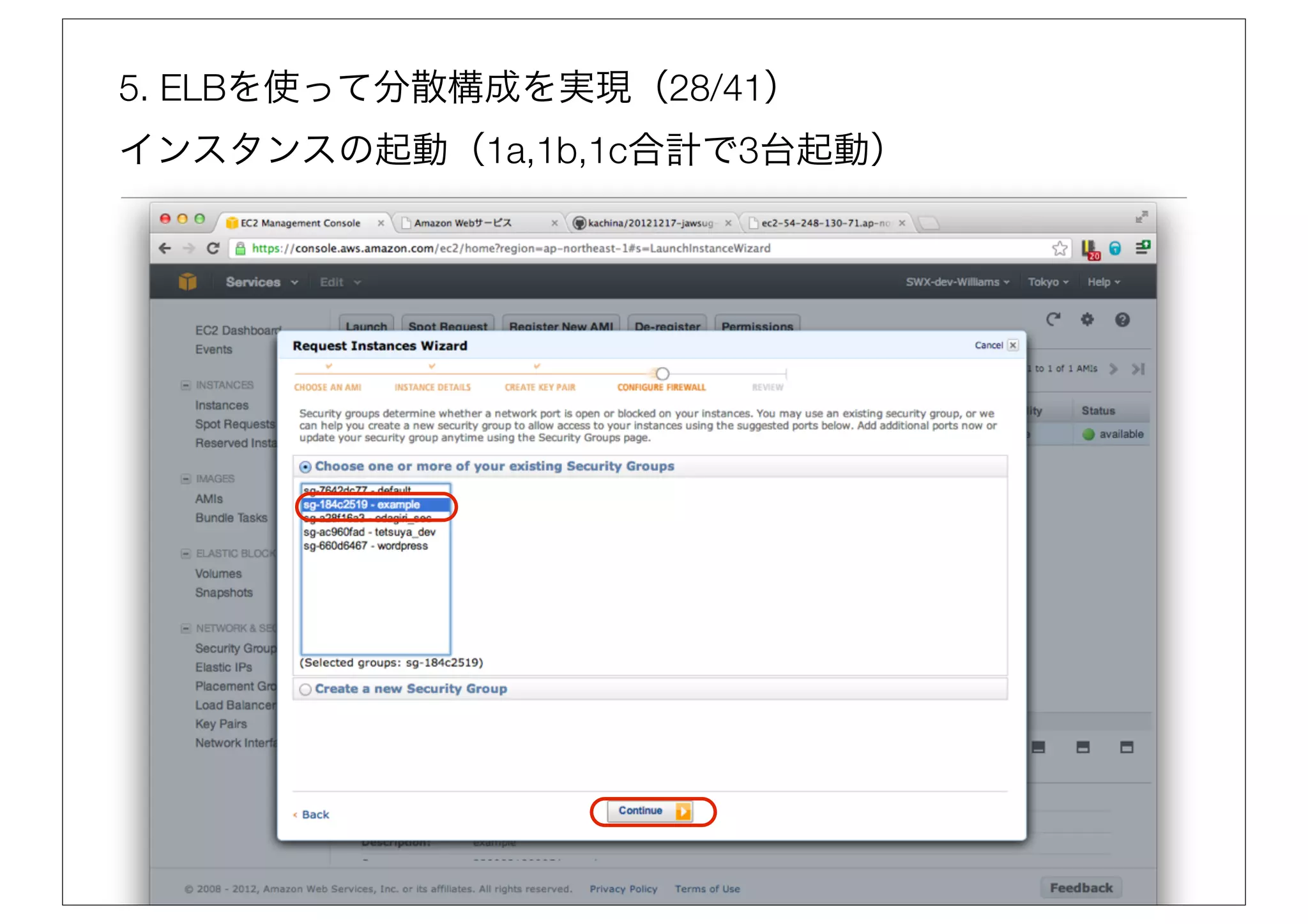

76. 5. ELBを使って分散構成を実現（28/41）
インスタンスの起動（1a,1b,1c合計で3台起動）

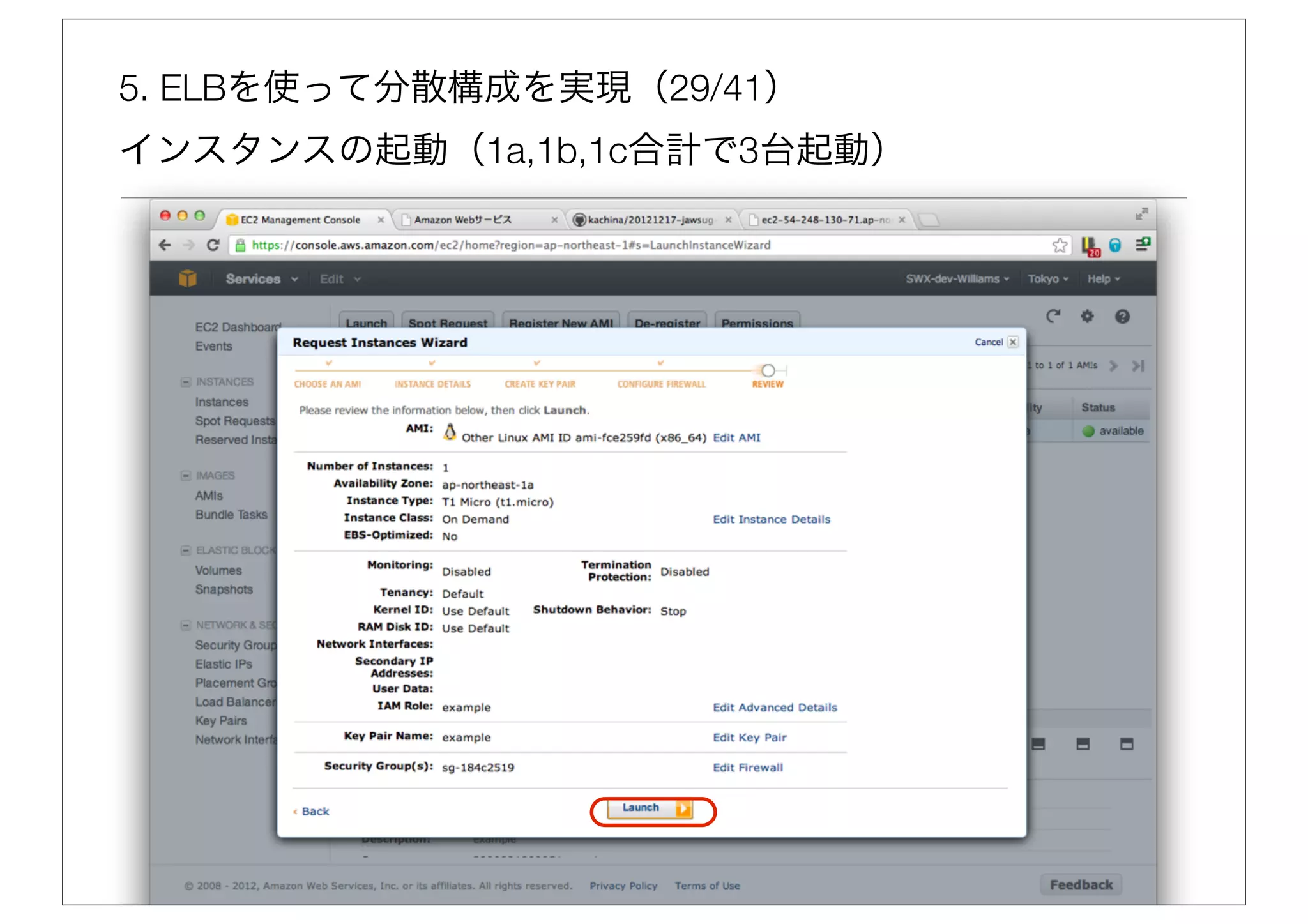

77. 5. ELBを使って分散構成を実現（29/41）
インスタンスの起動（1a,1b,1c合計で3台起動）

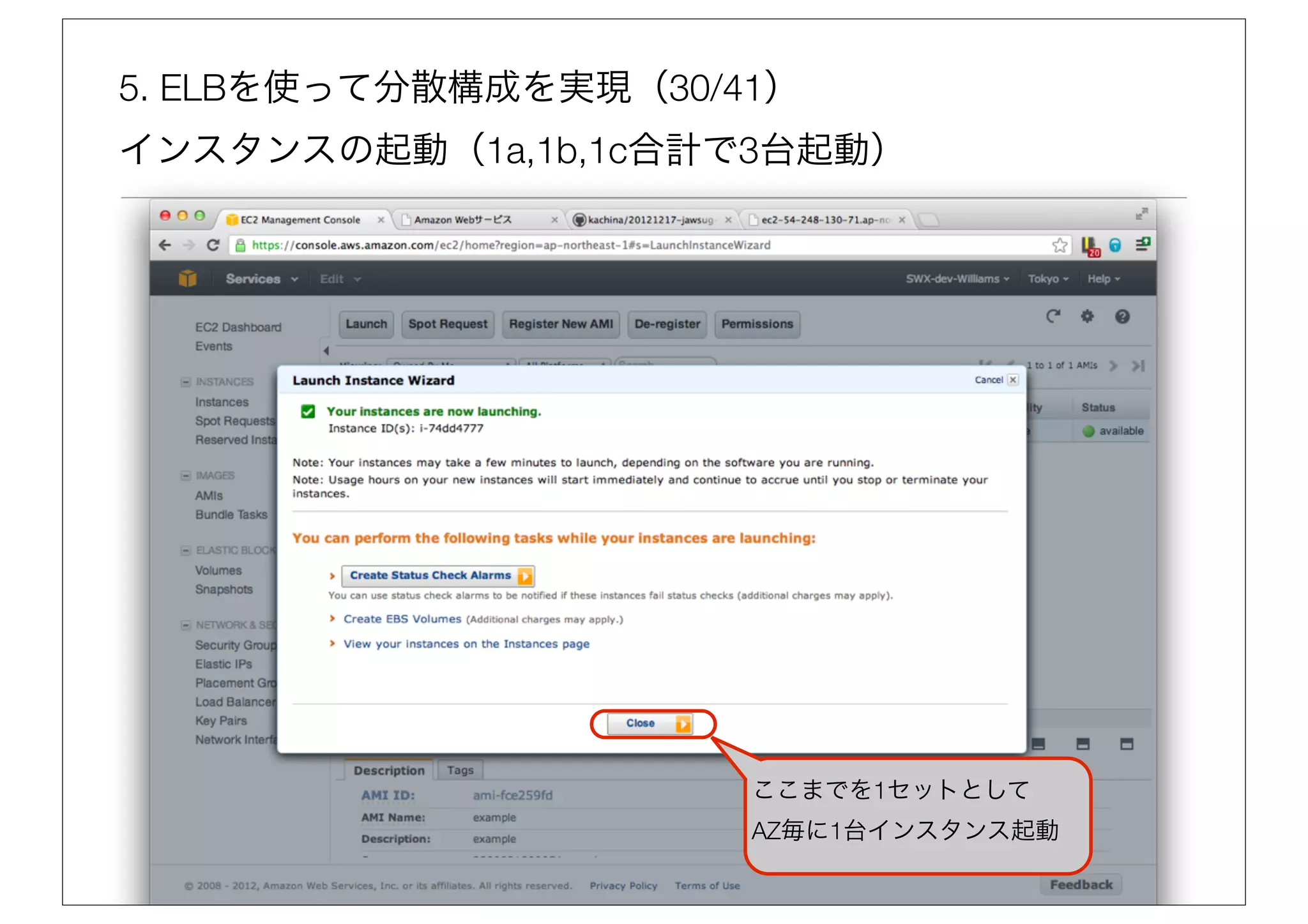

78. 5. ELBを使って分散構成を実現（30/41）
インスタンスの起動（1a,1b,1c合計で3台起動）
ここまでを1セットとして
AZ毎に1台インスタンス起動

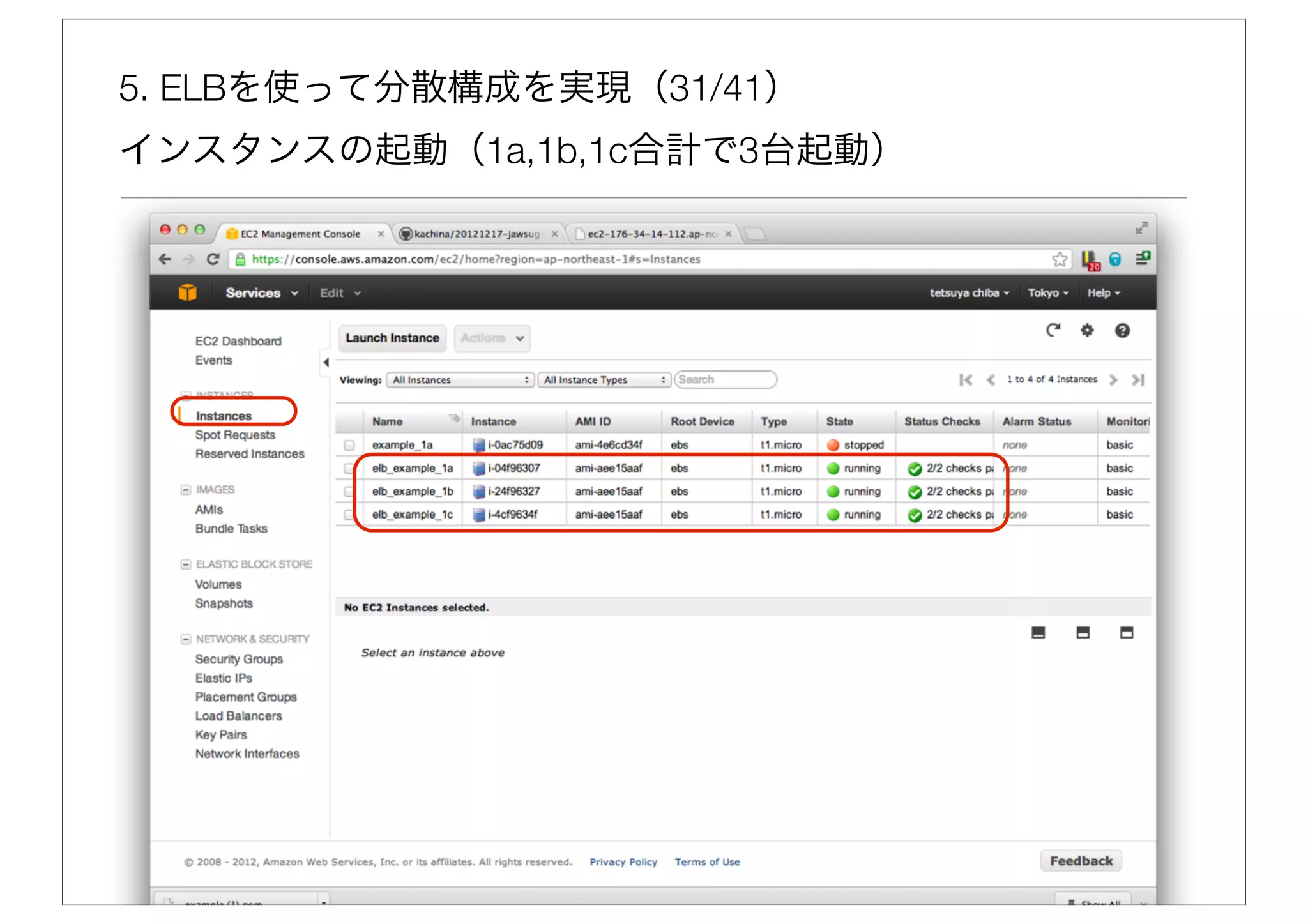

79. 5. ELBを使って分散構成を実現（31/41）
インスタンスの起動（1a,1b,1c合計で3台起動）

80. 5. ELBを使って分散構成を実現（32/41）
ELBの構築

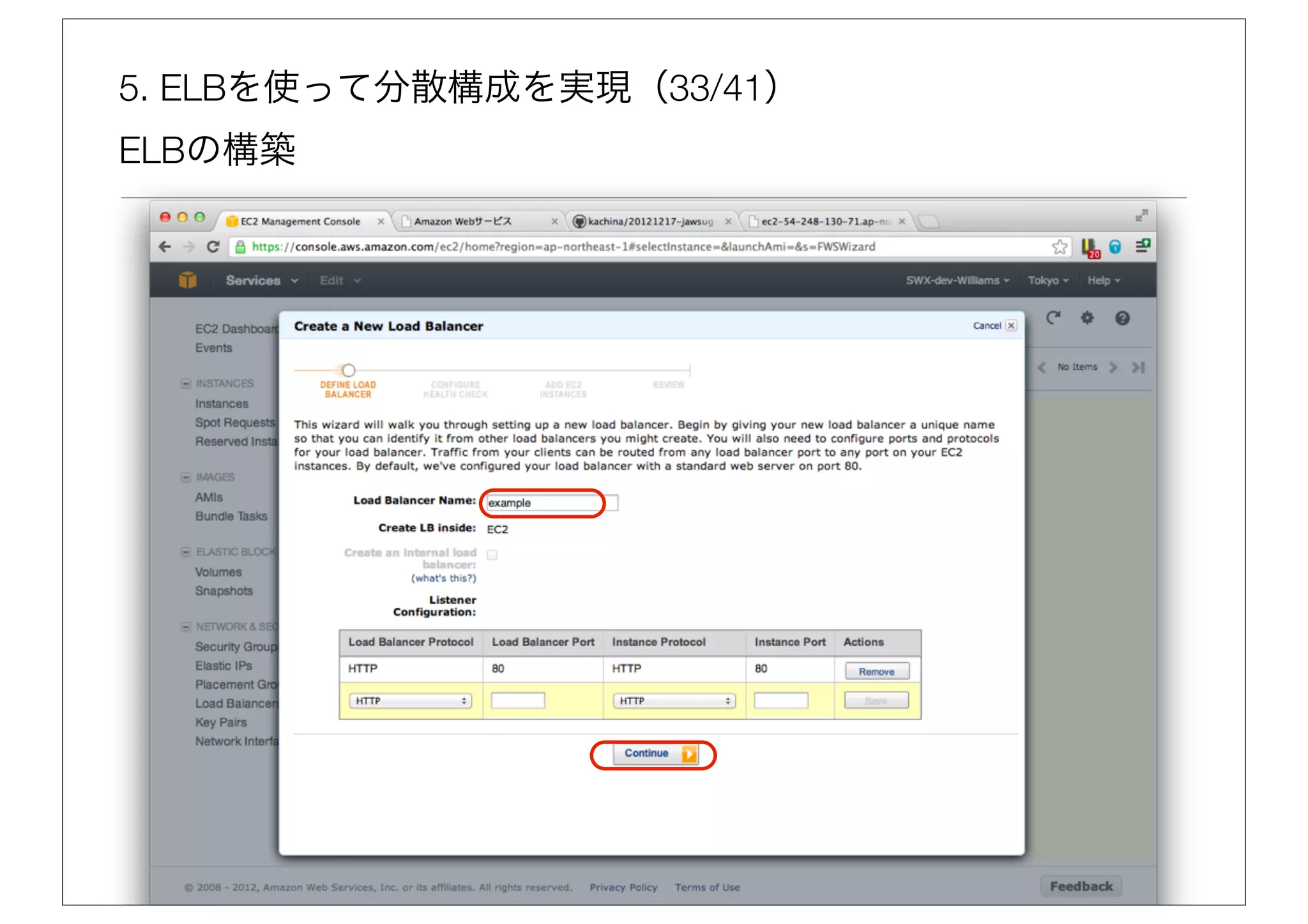

81. 5. ELBを使って分散構成を実現（33/41）
ELBの構築

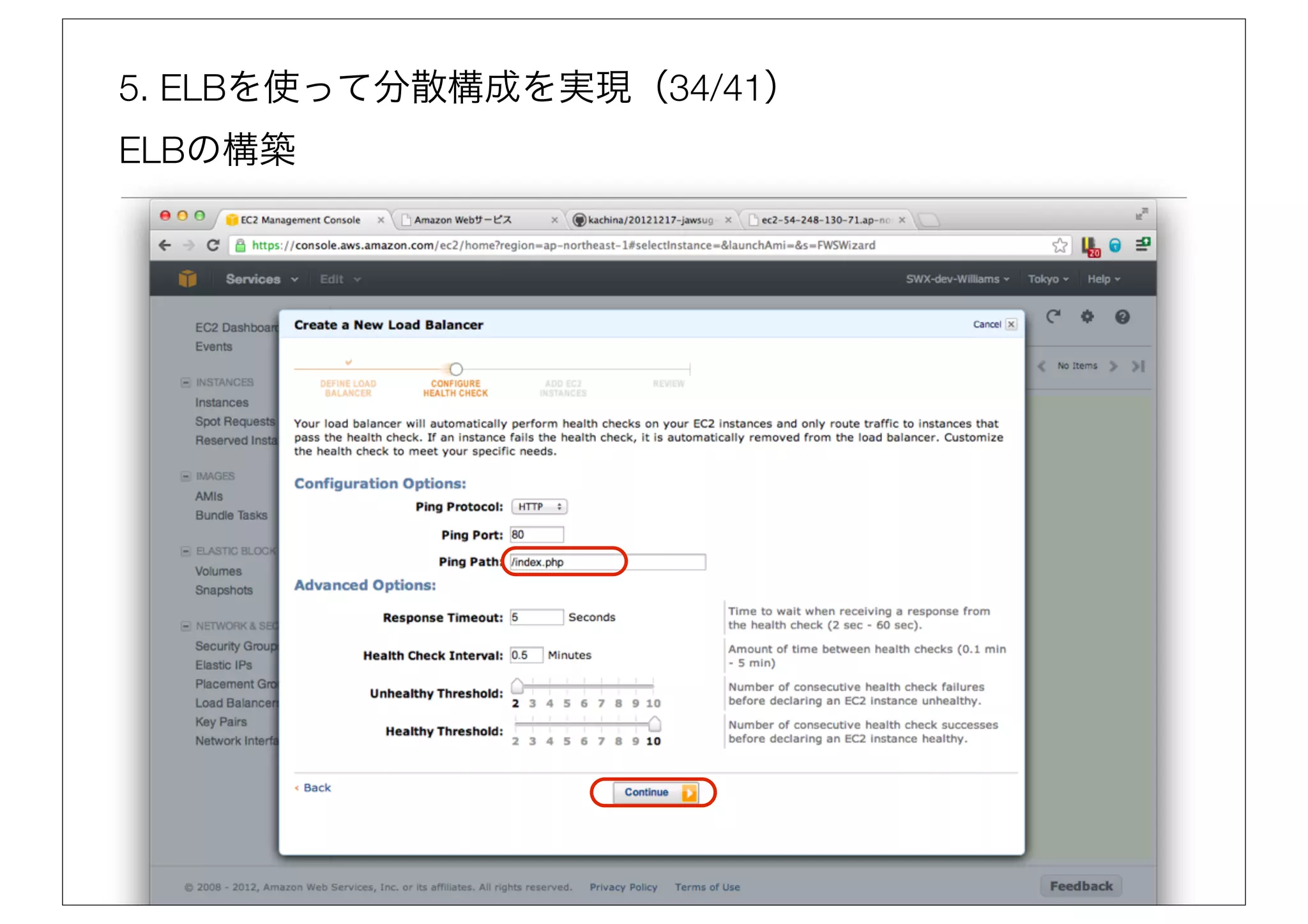

82. 5. ELBを使って分散構成を実現（34/41）
ELBの構築

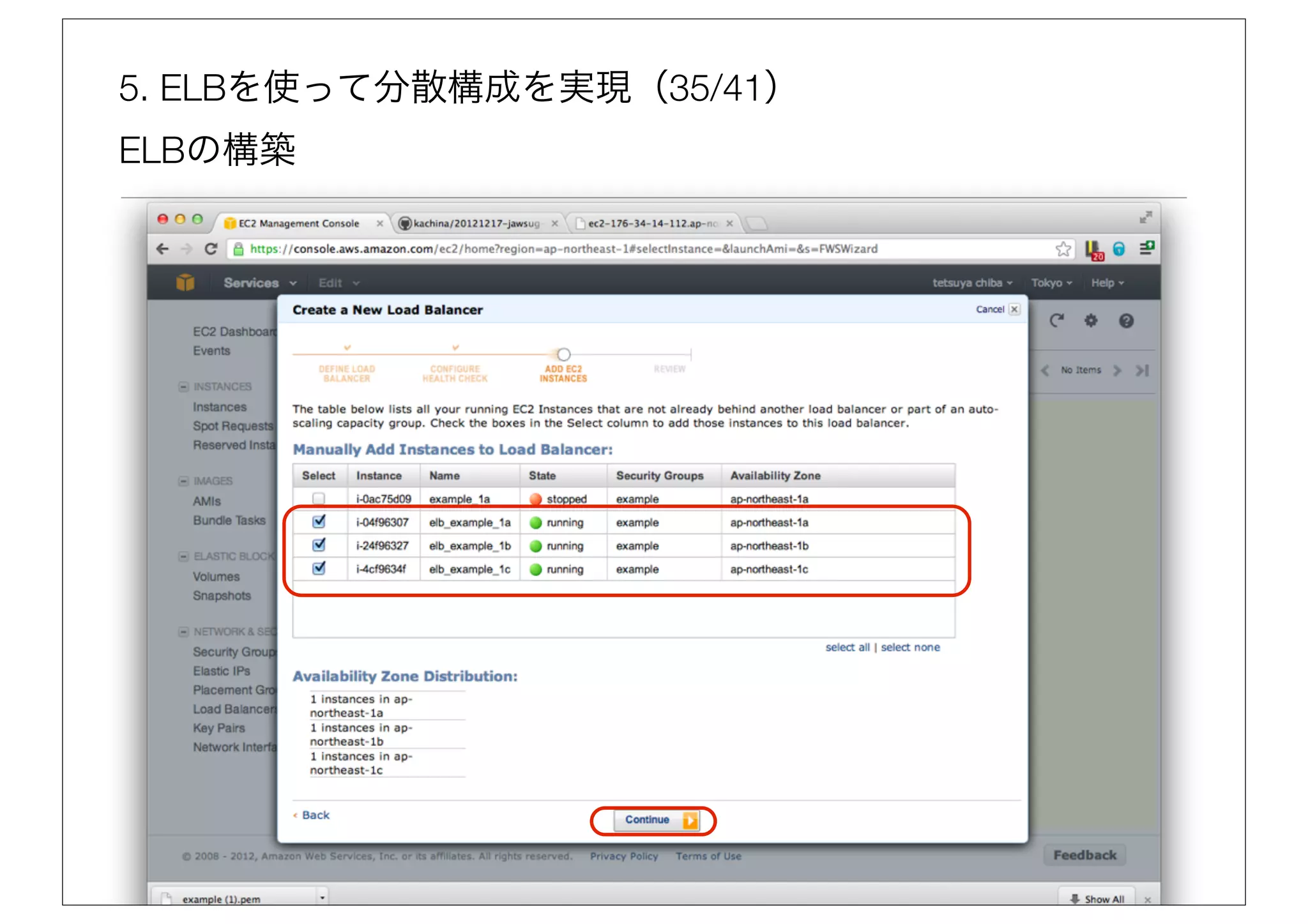

83. 5. ELBを使って分散構成を実現（35/41）
ELBの構築

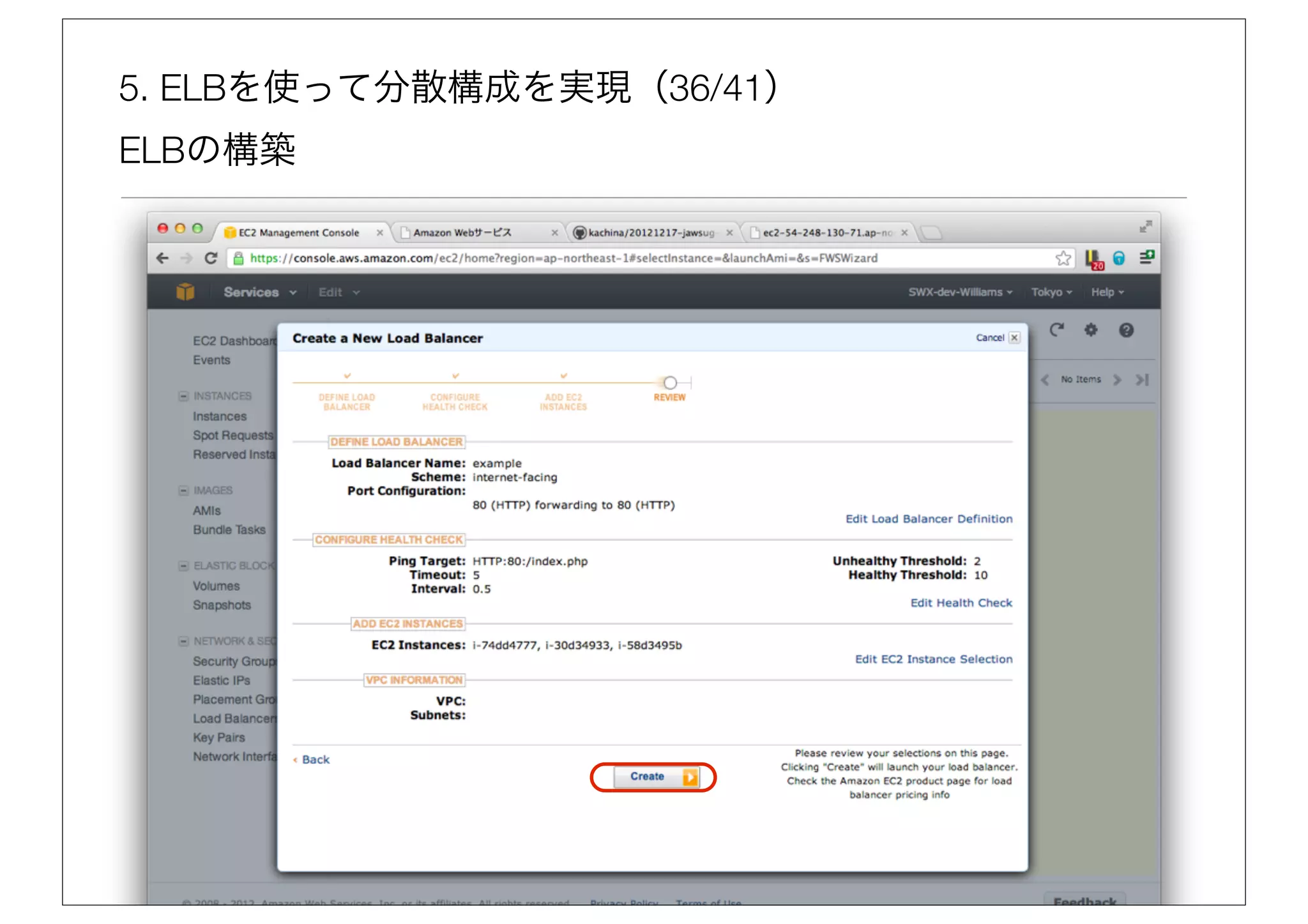

84. 5. ELBを使って分散構成を実現（36/41）
ELBの構築

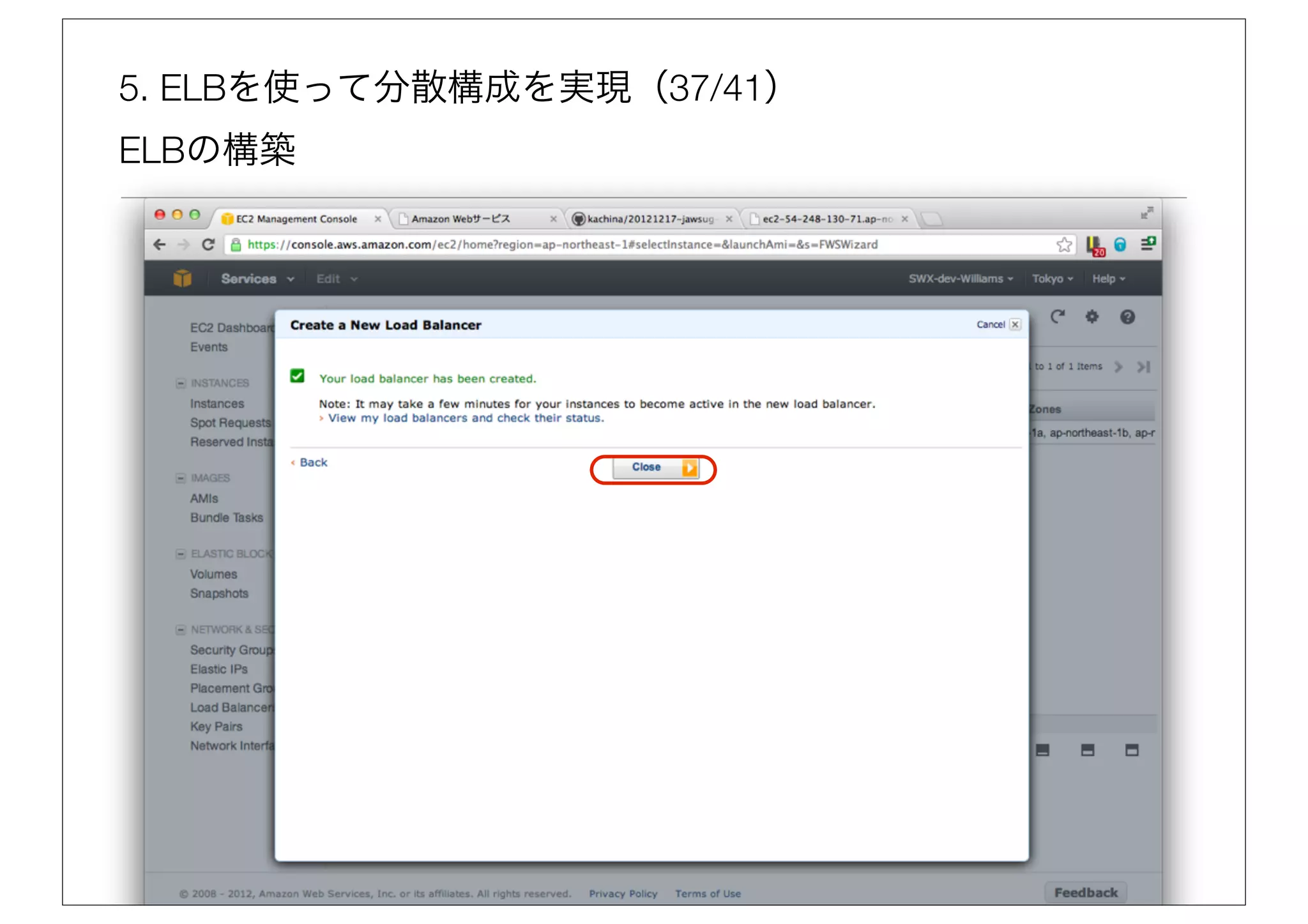

85. 5. ELBを使って分散構成を実現（37/41）
ELBの構築

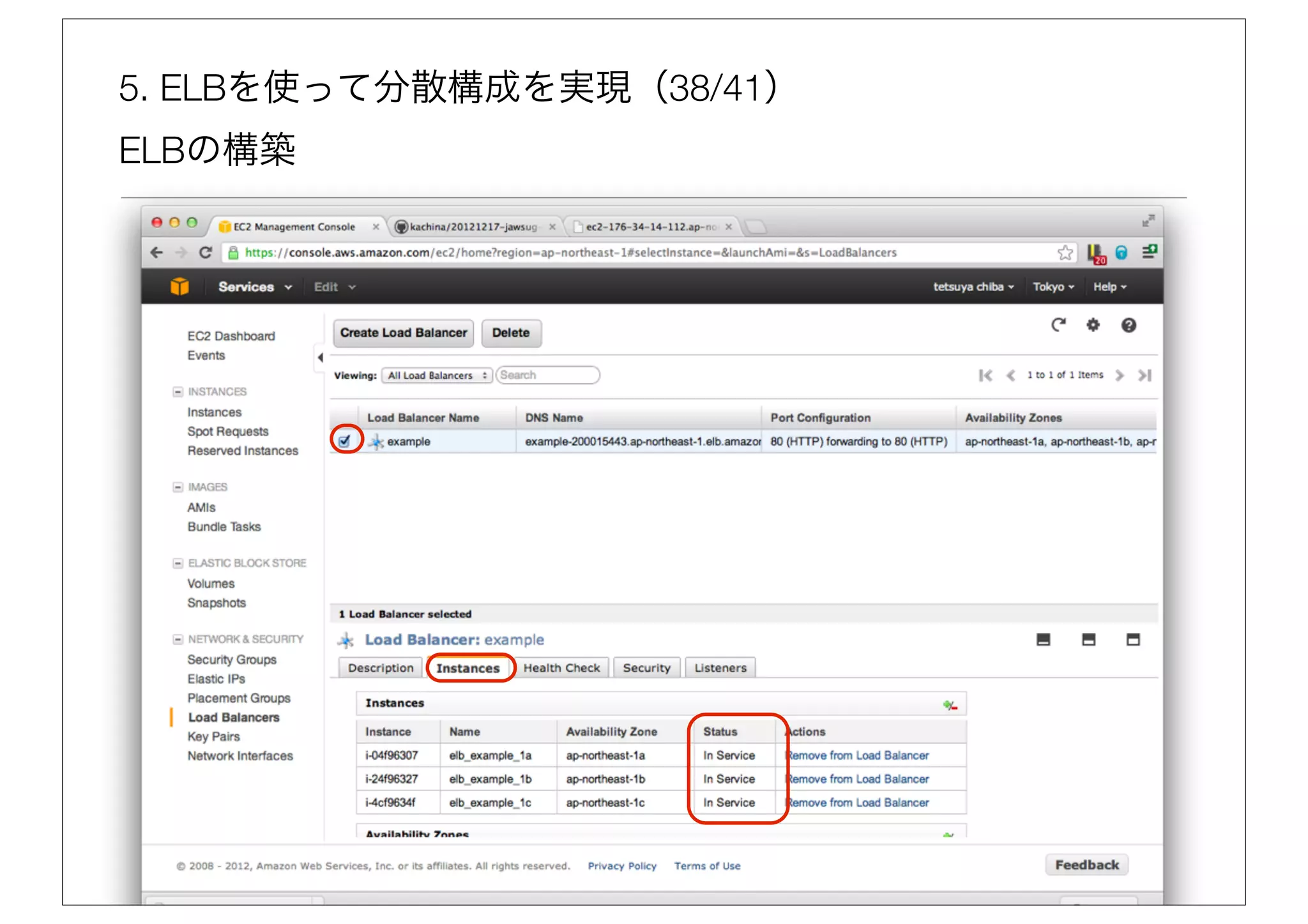

86. 5. ELBを使って分散構成を実現（38/41）
ELBの構築

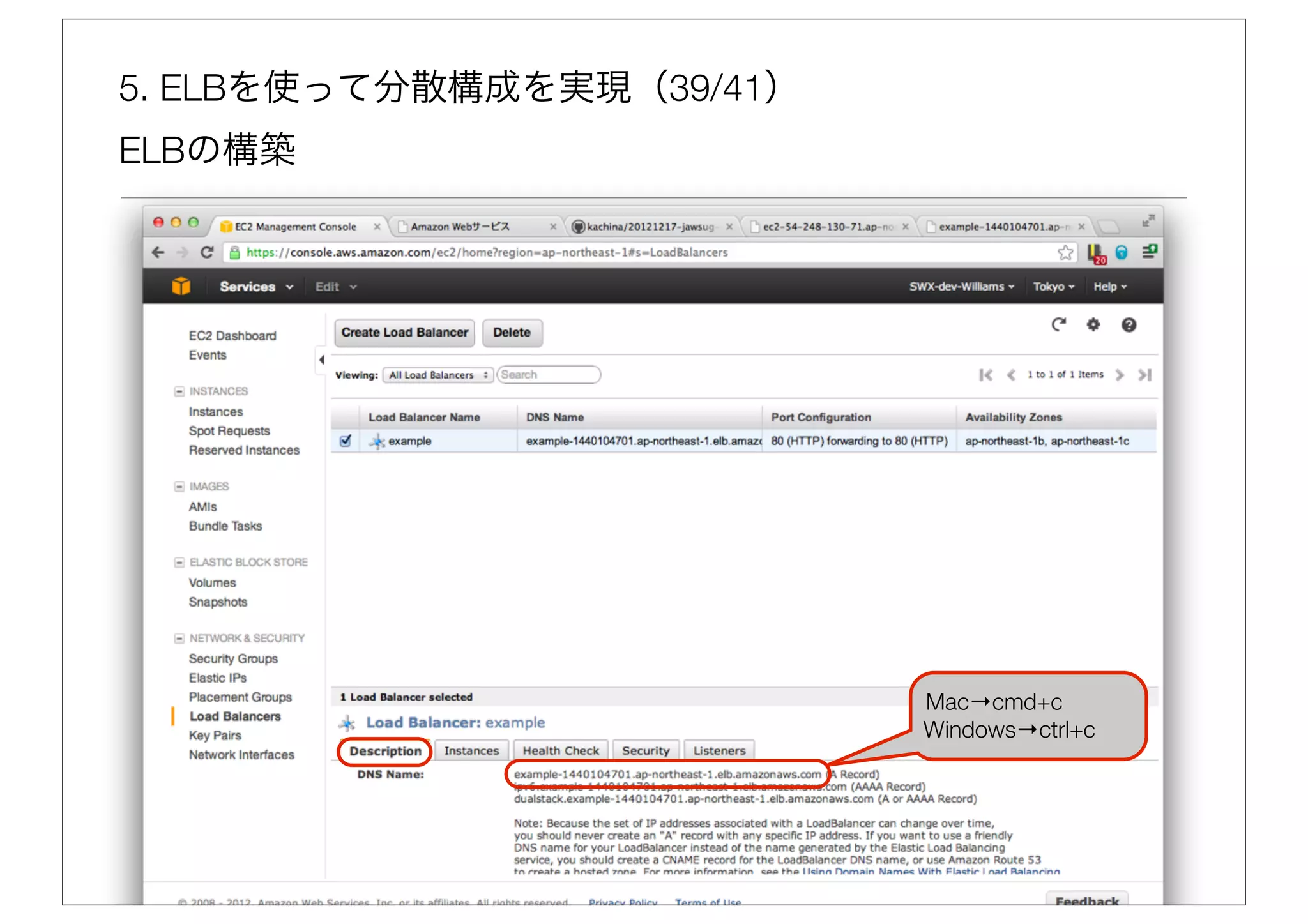

87. 5. ELBを使って分散構成を実現（39/41）
ELBの構築
Mac→cmd+c
Windows→ctrl+c

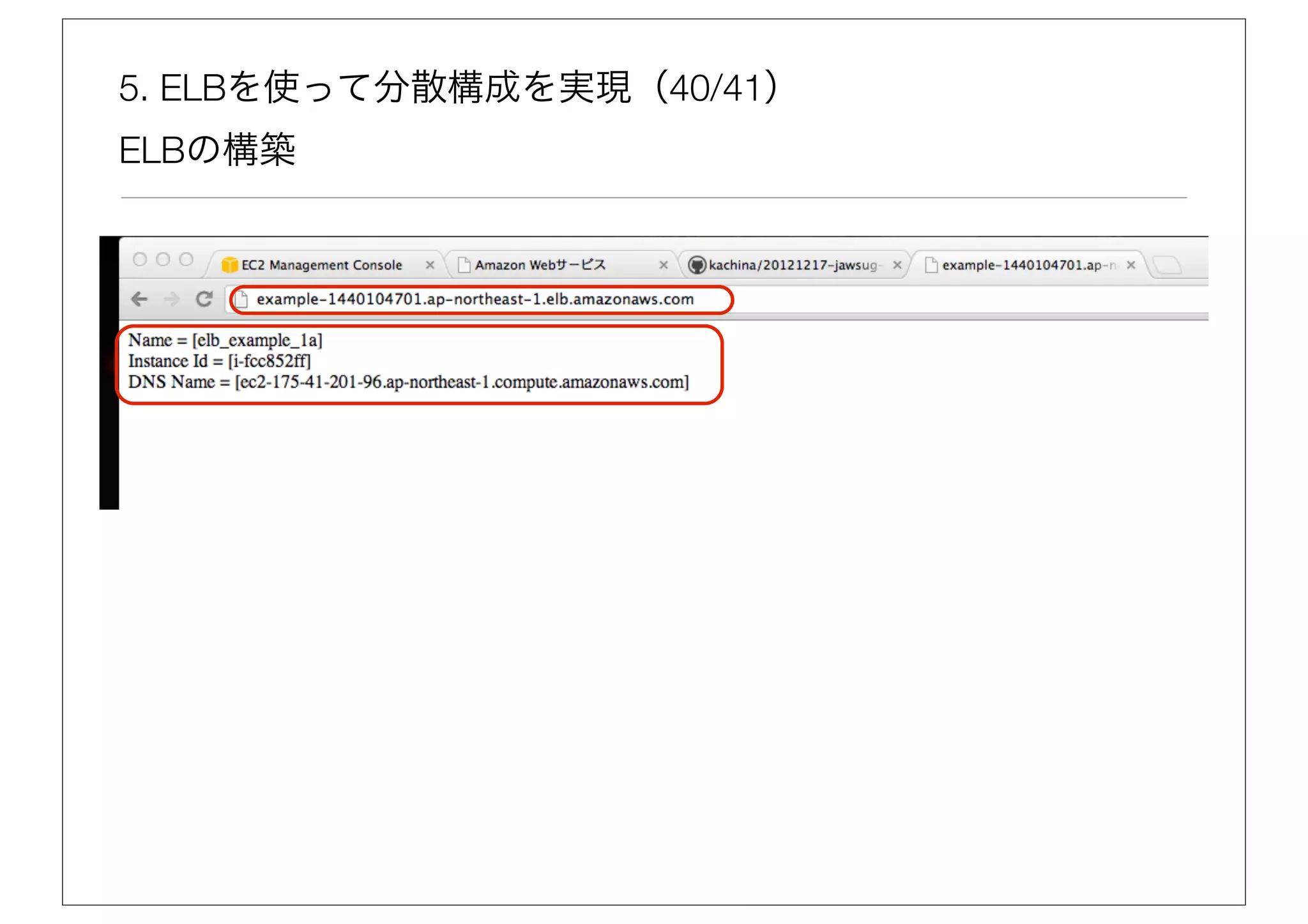

88. 5. ELBを使って分散構成を実現（40/41）
ELBの構築

89. 5. ELBを使って分散構成を実現（41/41）
完成！
【ベース環境】
【Goal】

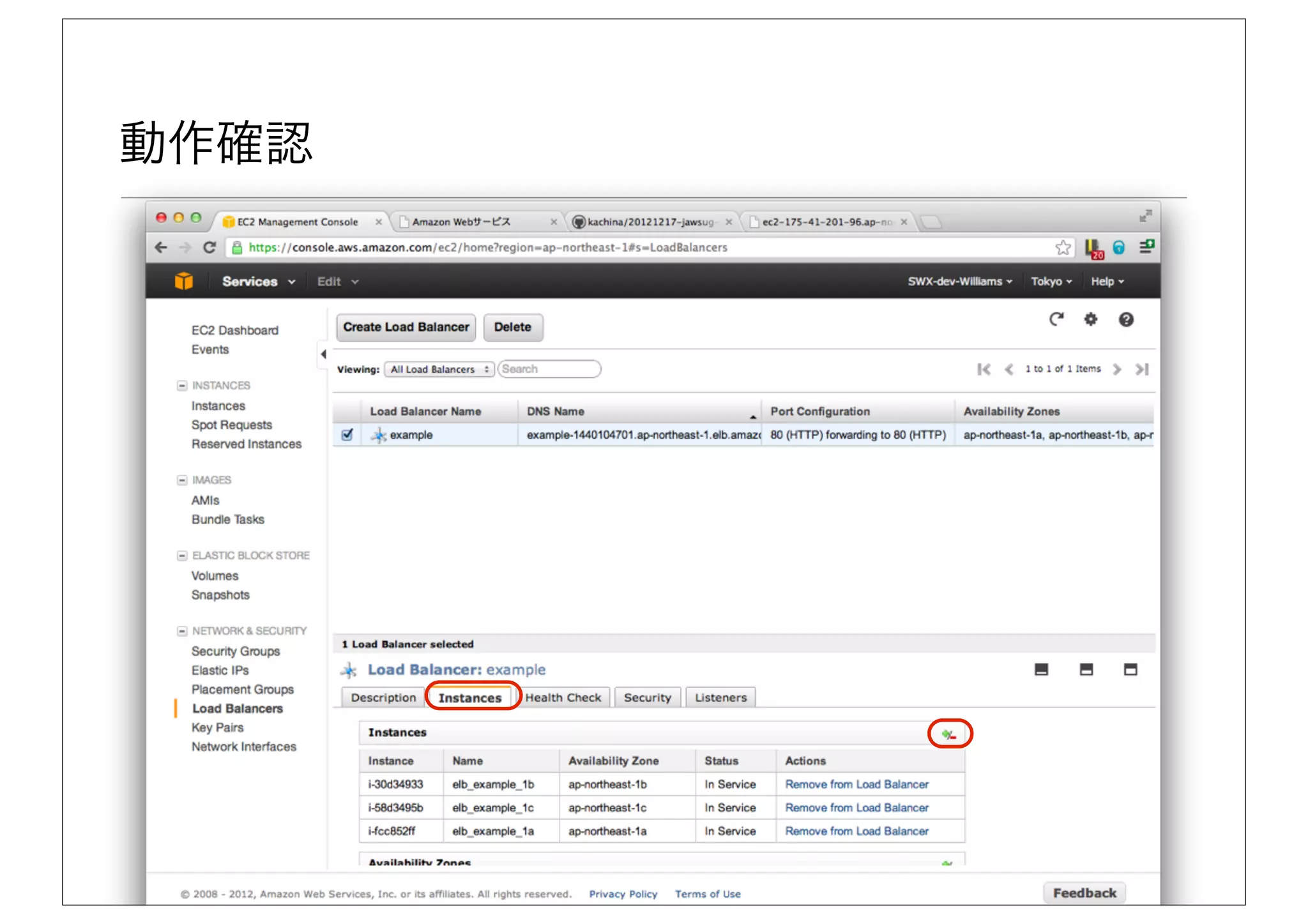

90. 動作確認

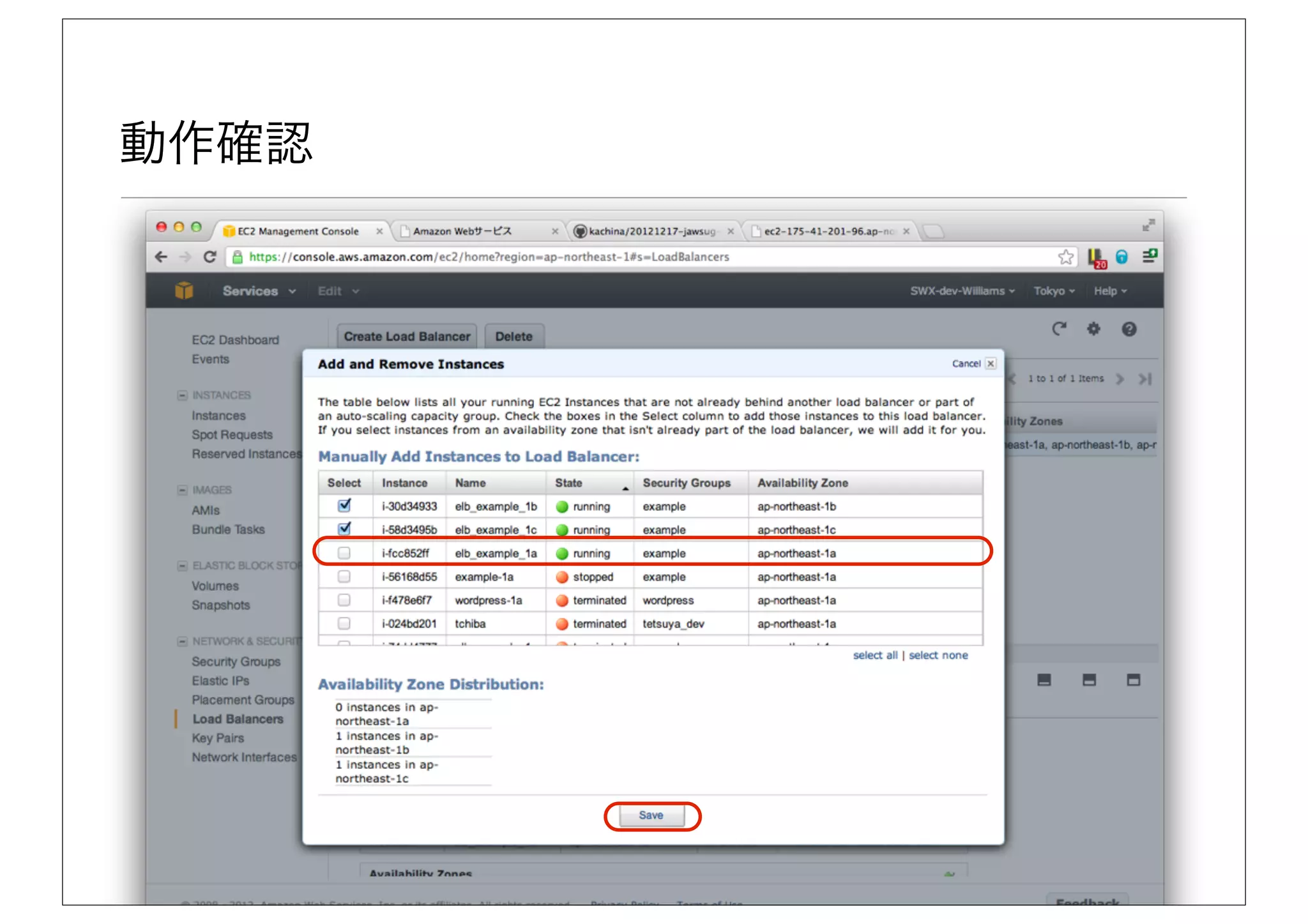

91. 動作確認

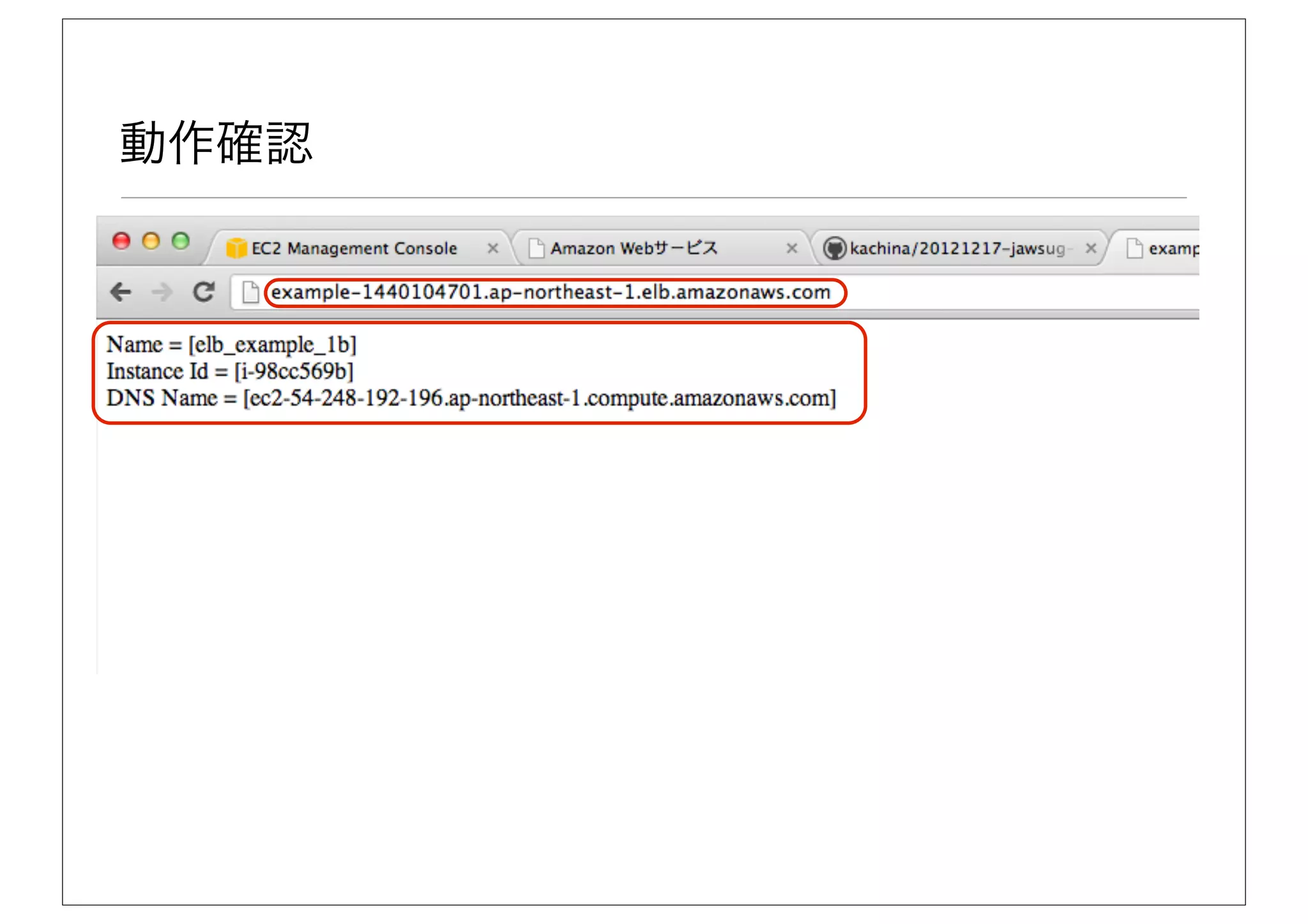

92. 動作確認

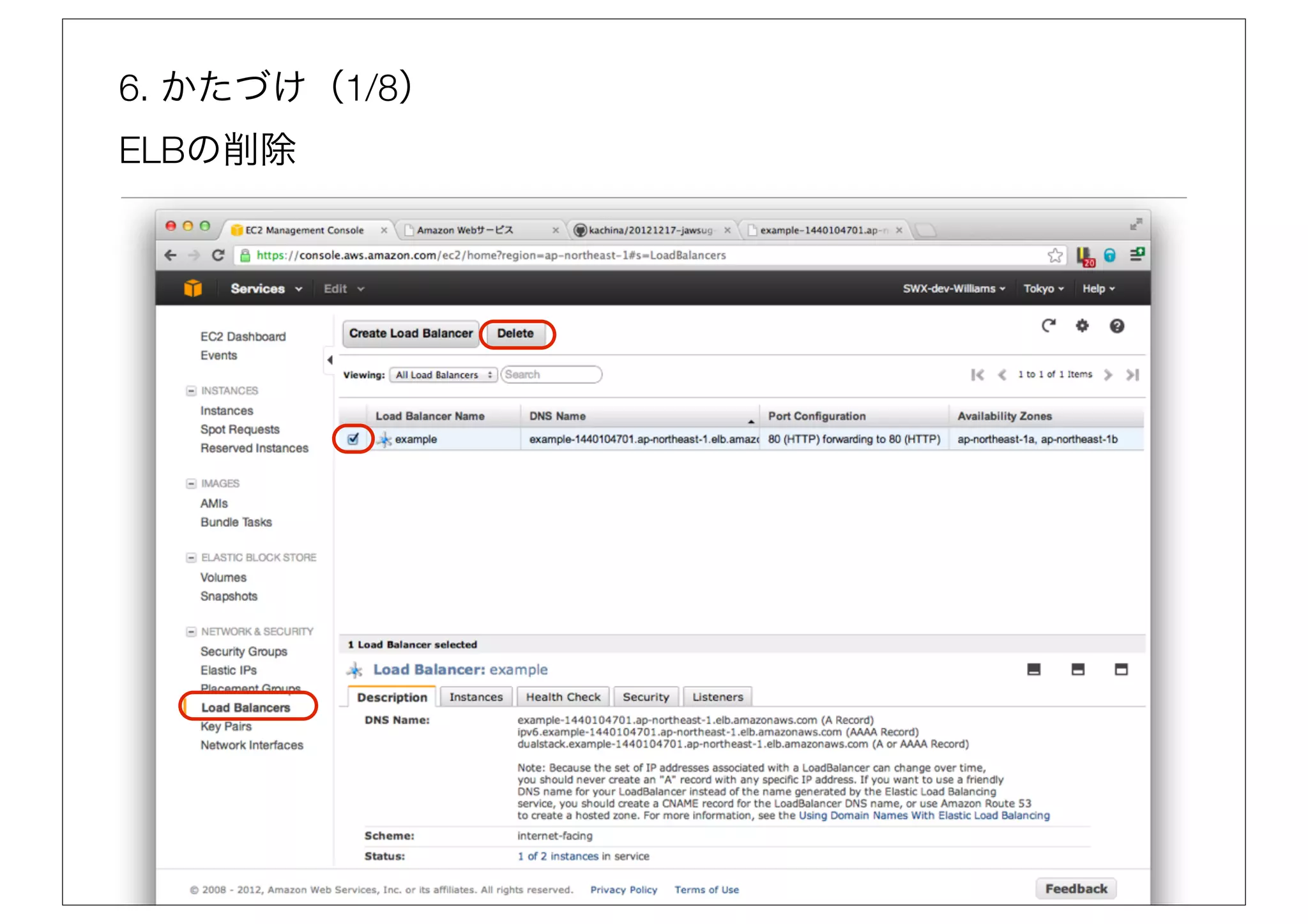

93. 6. かたづけ（1/8）
ELBの削除

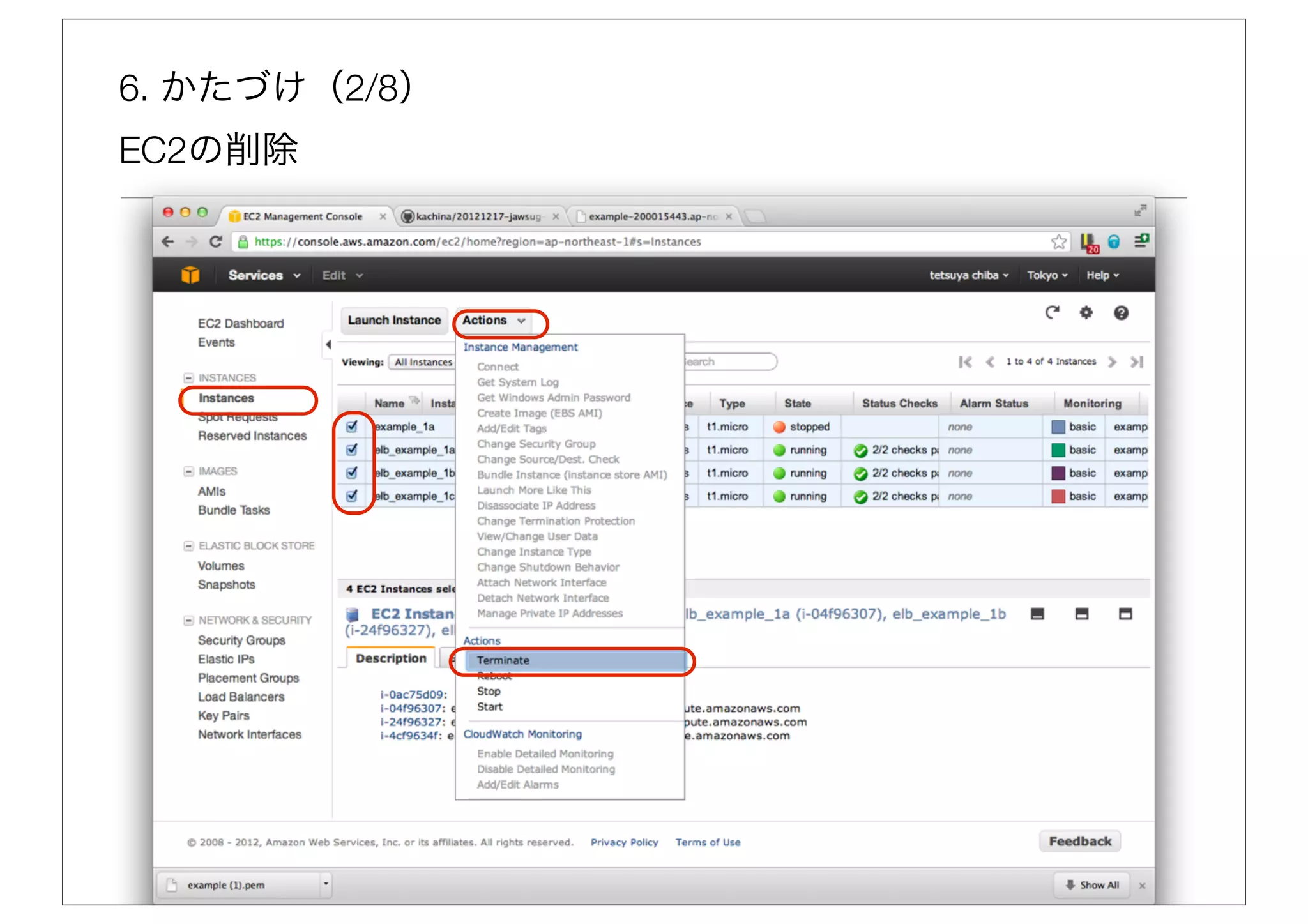

94. 6. かたづけ（2/8）
EC2の削除

95. 6. かたづけ（3/8）

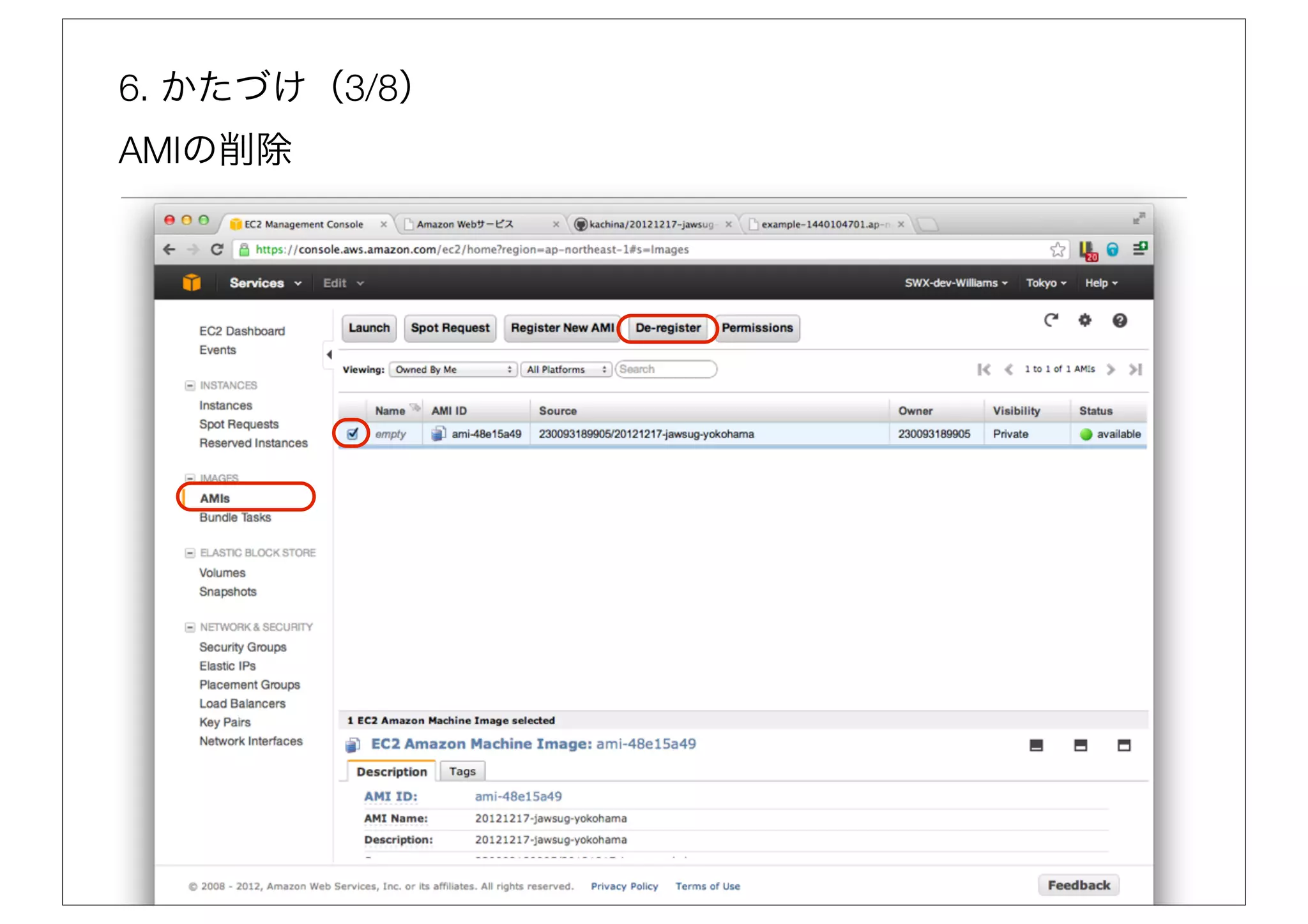

AMIの削除

96. 6. かたづけ（4/8）
Snapshotの削除

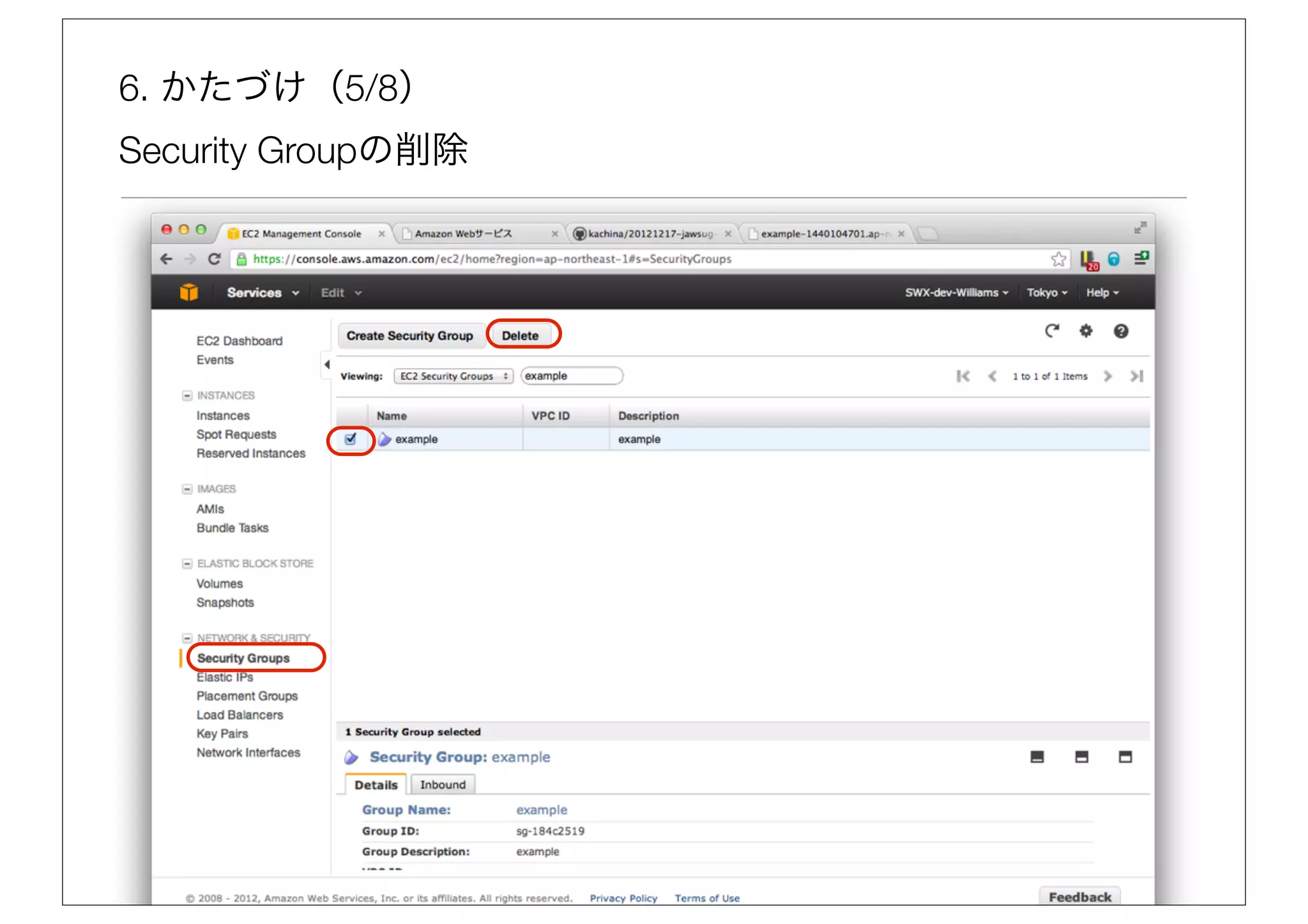

97. 6. かたづけ（5/8）
Security Groupの削除

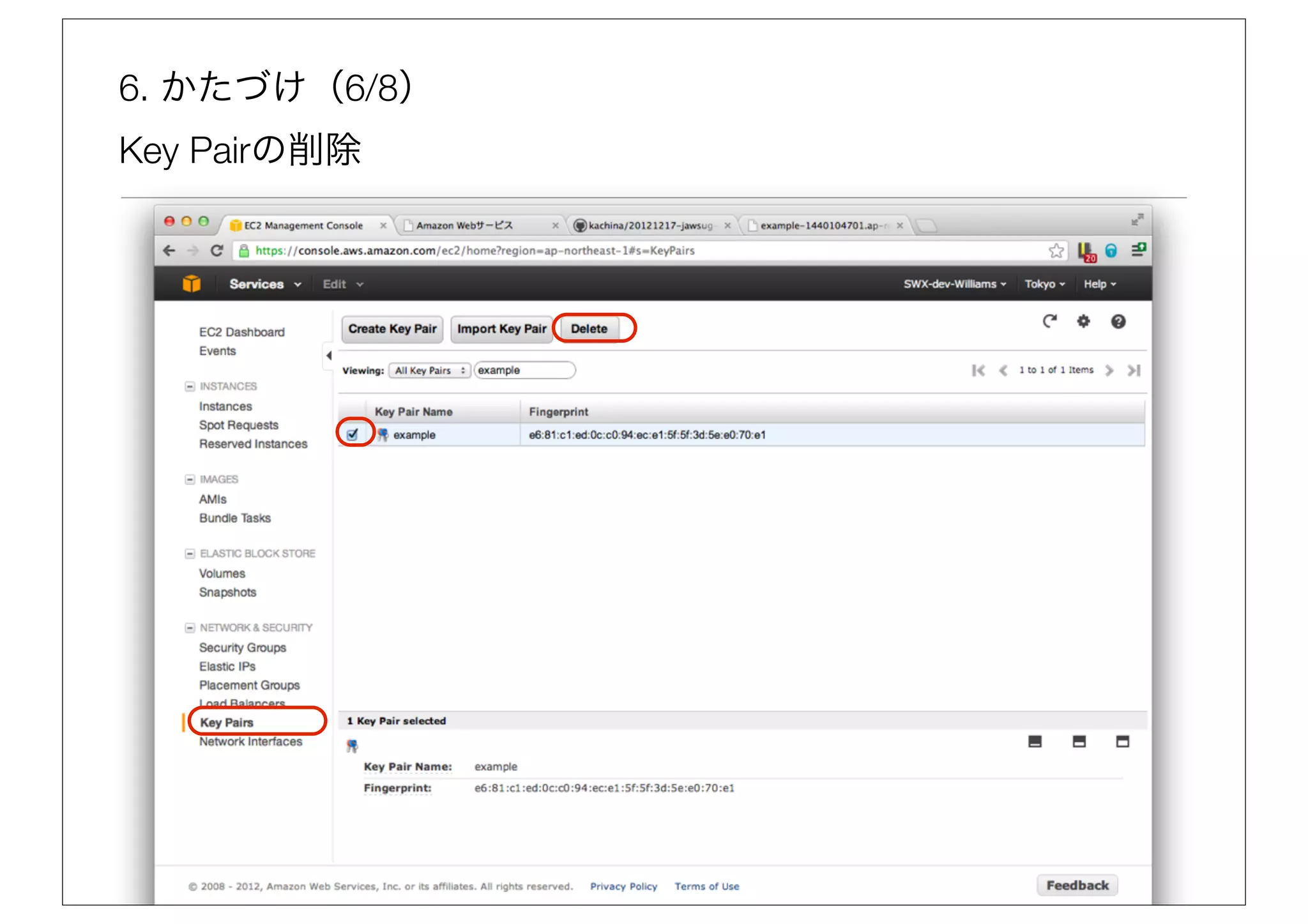

98. 6. かたづけ（6/8）
Key Pairの削除

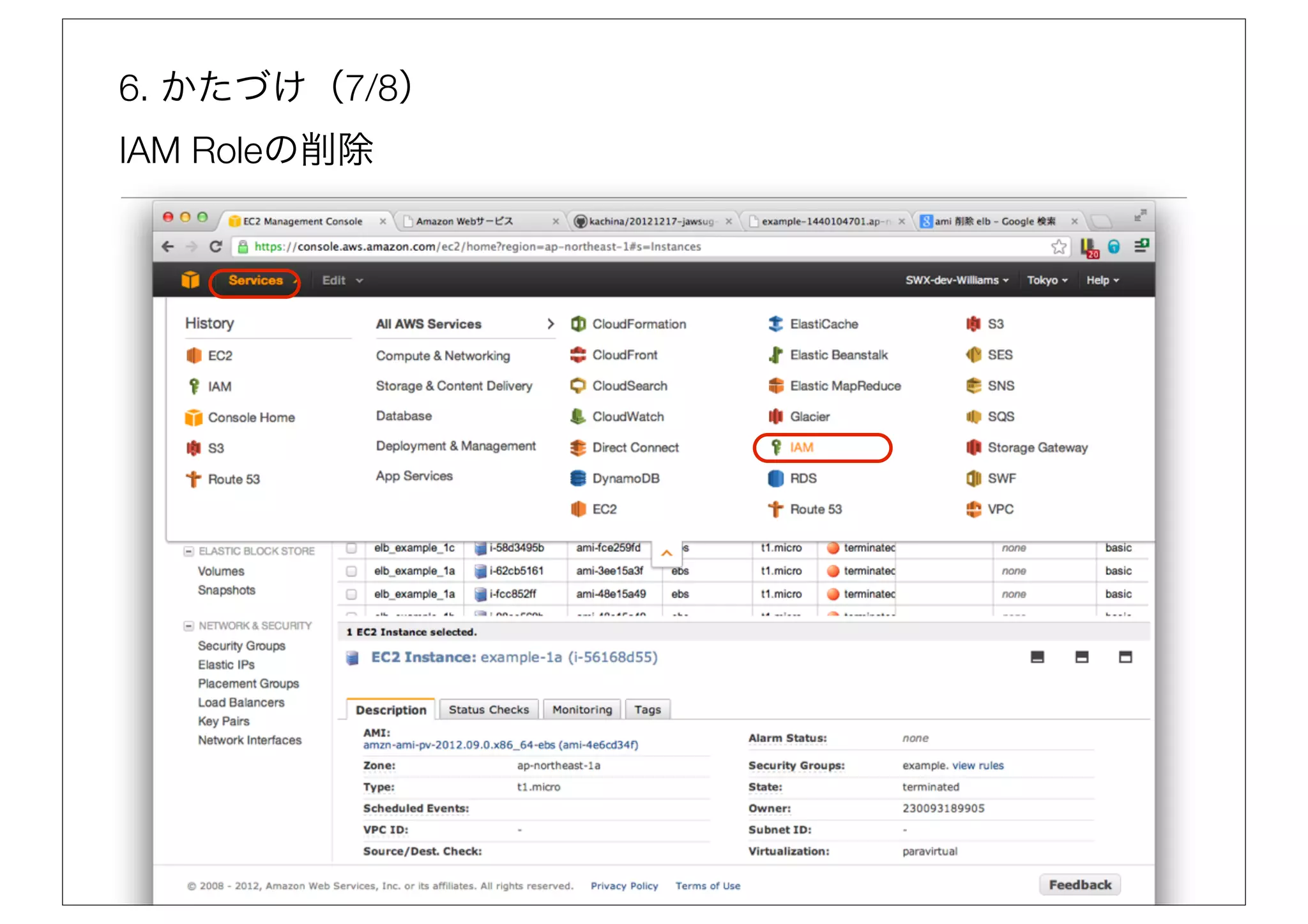

99. 6. かたづけ（7/8）
IAM Roleの削除

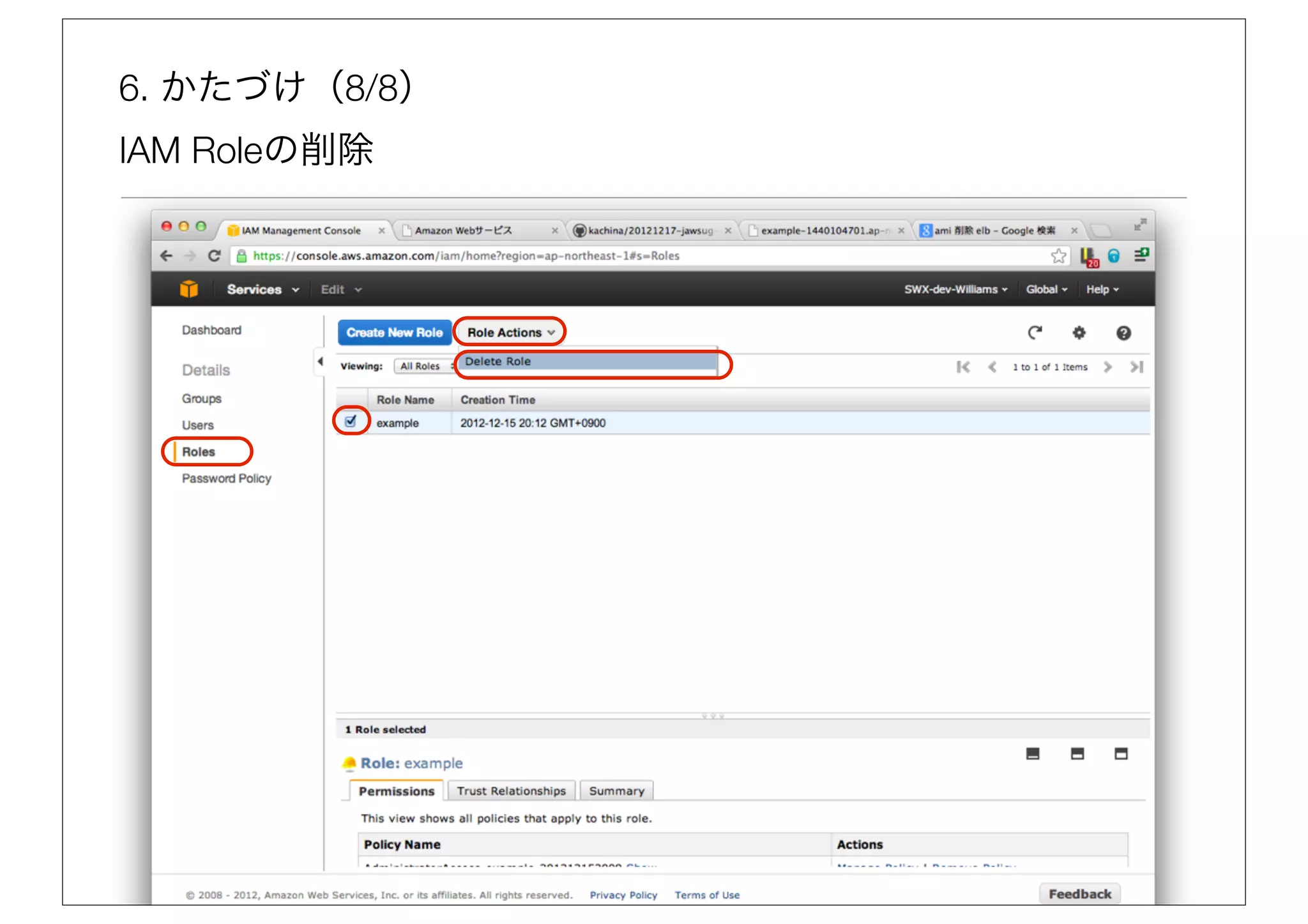

100. 6. かたづけ（8/8）
IAM Roleの削除

101. おしまい
