2012卒業設計_人と牛がつながる空間―自然環境を考慮した帯広市ならではの建築形態の提案―_花川太地_佐々木研究室
- 2. 計画敷地
観光施設
エネルギー問題 農家戸数の減少 敷地問題
原子力エネルギーからの早期の脱却 観光者のための施設がない
牛を身近な存在に感じる新たな形を模索
大規模インフラストラクチャー欠陥 自動車事故の原因
- 3. コンセプト 計画 モデル 構成
情報発信 地域振興 観光・休憩施設
バイオマスエネルギー施設 地元農家の方との連携
環境にやさしいエネルギーの自給自足 農産物を提供 観光地の活性化
帯広市における新たな建築形態

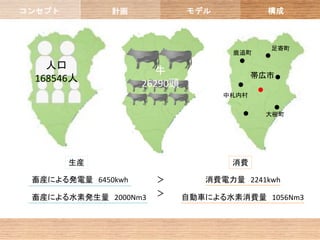

- 4. コンセプト 計画 モデル 構成
足寄町
鹿追町
人口 牛
168546人 帯広市
26290頭
中札内村
大樹町
生産 消費
畜産による発電量 6450kwh > 消費電力量 2241kwh
畜産による水素発生量 2000Nm3 > 自動車による水素消費量 1056Nm3

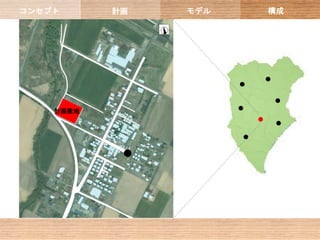

- 6. コンセプト 計画 モデル 構成
北海道帯広市愛国町
黒川牧場
①広い平坦な敷地
計画敷地
観光施設
②近隣の牧場
③観光施設
ドライバー・観光客が訪れやすい場所
- 7. コンセプト 計画 モデル 構成
①畜産廃棄物を燃料の素としてCO2を出さずに発電 -バイオガス発電-
②水素ガスを利用した「農業とインフラの融合」 -燃料電池車-
発酵 ガス発電機
CH4
メタンガス発生 発電
畜産廃棄物
改質
供給
燃料電池車
水素
人と牛のつながり
エネルギー自給自足 エネルギー源の供給
牛舎・発電空間
観光・休憩空間
CH4
燃料電池車
飼育
- 8. コンセプト 計画 モデル 構成
牛
燃料電池車用のスタンド
人
車
- 9. コンセプト 計画 モデル 構成
中を観察できる牛舎
エネルギー源を供給してくれる牛を近くに感じる
牛の通り道
中央に配置することでどこからでも牛を見ることができる 牛の通り道と中庭を一緒の空間にすることで
牛と人のつながりをつくる
発電施設
エネルギー自給自足を担う
燃料電池車用のスタンド
環境に良い燃料を補給
軒下空間を利用し雨を防ぐ
- 10. コンセプト 計画 モデル 構成
風除室空間 バイオエネルギー展示
冬の厳しい気候から守る バイオエネルギーを広める
スタンド待合室
広い軒下空間の利用
外に開けた農産物販売コーナー
地元農産物を提供
開放的な休憩・食事空間 夏季には開け放して販売スペースを外に広げる
周りの空間を相互に感じることができる ことで外とつながり、観光客と交流がふかまる
中庭空間・道路側と両方見ることができる 風除室を利用した空間
- 11. コンセプト 計画 モデル 構成
冬:風向
夏:風向
農産物販売
風除室
- 12. コンセプト 計画 モデル 構成
牛舎
換気
採光
GL
南 北
GL-500
- 13. コンセプト 計画 モデル 構成
屋根②
カラーガルバリウム鋼板
屋根① LSL材
Low-E複層ガラス 断熱材:スタイロフォーム 断熱材:スタイロフォーム
LSL材
空気層 Low-E複層ガラス
格子梁
南 北
- 14. コンセプト 計画 モデル 構成
①凍結深度を利用した地下空間の発電施設
畜産廃棄物
メタンガス
CH4
GL
凍結深度
原料槽 発電機
発電の流れ 発酵槽
- 15. コンセプト 計画 モデル 構成
Low-E複層ガラス
t=3
半透明ガラス
格子梁:
カラマツ集成材
格子壁: t=800
照明 桧
100×300 屋根材:
LSL材
t=100
- 16. コンセプト 計画 モデル 構成
ガラスはめ込み
相欠 格子
桧
100×300@600
補剛板 楔
合わせガラス 楔後側押縁
厚6+厚6
押縁
断熱膜格子
斜材
杉 100×100
膜:フッ素樹脂膜材
t=100
中に断熱材としてお
がくずの入った袋を詰
端部 柄差 める
- 19. コンセプト 計画 モデル 構成
燃料補給時の待合室
せり出した軒下の空間で雨から守られる
- 20. コンセプト 計画 モデル 構成
開けた中庭で内部のどこからでも牛の様子が見れる
内部と中庭のつながりを感じる
- 21. コンセプト 計画 モデル 構成
奥まで開放的な空間
人と牛の活動を相互に感じる
格子梁からのやわらかな光
- 22. コンセプト 計画 モデル 構成
奥に中庭が見え、牛の存在を感じる
外の様子を楽しみながら過ごせる
- 23. コンセプト 計画 モデル 構成
外部に開放的な農産物販売空間
夏季には戸を開け放して空間を広げる冬期は大きな風除室
空間として活用し、外部からの寒さの影響を少なくする
- 24. コンセプト 計画 モデル 構成
バイオガス発電・燃料電池車についての展示
ここから十勝に情報を発信する
- 25. コンセプト 計画 モデル 構成
おがくずを利用した膜
