2011 06-29- sp-seminar- cisco cdn solution-1

CDN решения Cisco по доставке и
управлению контентом для операторов
связи
Илгар Гасымов
Системный архитектор Cisco
igasymov@cisco.com

Содержание

  Услуги СDN оператора связи
  Масштабирование розничных контент услуг
  Дополнение к услуге IP-Транзита

  Cisco CDS-IS для построения транспортной
инфраструктуры CDN
  Cisco Videscape Media Suite как платформа для
создания контентных услуг (CMS)

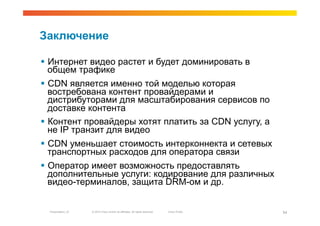

  Заключение

Presentation_ID © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Public 2

Услуги CDN оператора связи


Значительный рост числа провайдеров
онлайн видео…

Контент Дистрибуторы Клиент
Internet – OTT

Операторы связи

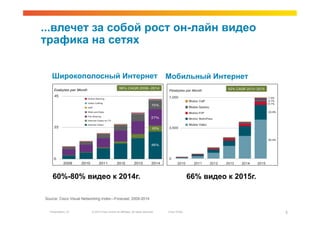

...влечет за собой рост он-лайн видео
трафика на сетях

Широкополосный Интернет Мобильный Интернет

60%-80% видео к 2014г. 66% видео к 2015г.

Source: Cisco Visual Networking Index—Forecast, 2009-2014

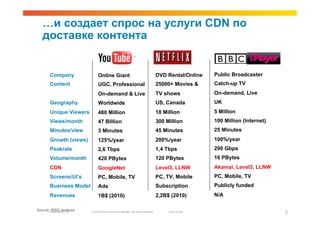

…и создает спрос на услуги CDN по
доставке контента

Company Online Giant DVD Rental/Online Public Broadcaster
Content UGC, Professional 25000+ Movies & Catch-up TV
On-demand & Live TV shows On-demand, Live
Geography Worldwide US, Canada UK
Unique Viewers 480 Million 18 Million 5 Million
Views/month 47 Billion 300 Million 100 Million (Internet)
Minutes/view 3 Minutes 45 Minutes 25 Minutes
Growth (views) 125%/year 200%/year 100%/year
Peakrate 2,6 Tbps 1,4 Tbps 290 Gbps
Volume/month 420 PBytes 120 PBytes 16 PBytes
CDN GoogleNet Level3, LLNW Akamai, Level3, LLNW
Screens/UI’s PC, Mobile, TV PC, TV, Mobile PC, Mobile, TV
Business Model Ads Subscription Publicly funded
Revenues 1B$ (2010) 2,2B$ (2010) N/A

Source:Presentation_ID
IBSG analysis © 2010 Cisco and/or its affiliates. All rights reserved. Cisco Public 6

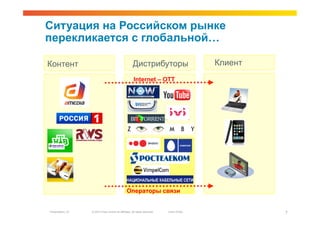

Ситуация на Российском рынке
перекликается с глобальной…

Контент Дистрибуторы Клиент
Internet – OTT

Операторы связи

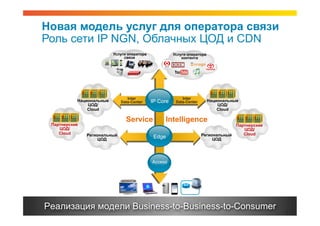

Новая модель услуг для оператора связи
Роль сети IP NGN, Облачных ЦОД и CDN
Услуги оператора Услуги оператора
связи контента

Inter Inter
Национальные Data-Center IP Core Data-Center Национальные
ЦОД/ ЦОД/
Cloud Cloud

Service Intelligence
Партнерские Партнерские
ЦОД/ ЦОД/
Cloud Региональный Региональный Cloud
ЦОД
Edge ЦОД

Access

Any Device Anywhere

Business

Реализация модели Business-to-Business-to-Consumer

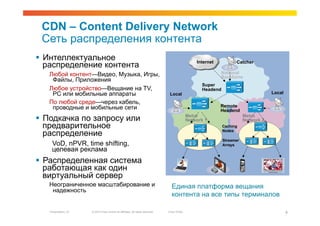

CDN – Content Delivery Network
Сеть распределения контента
  Интеллектуальное Internet Catcher
распределение контента
Любой контент—Видео, Музыка, Игры, National
Backbone
Файлы, Приложения
Super
Любое устройство—Вещание на TV, Headend
PC или мобильные аппараты Local Local

По любой среде—через кабель,
проводные и мобильные сети Remote
Headend
Metro Metro
  Подкачка по запросу или Network 1 Network 2
предварительное Caching

распределение Nodes

Streamer
VoD, nPVR, time shifting, Arrays
целевая реклама
  Распределенная система
работающая как один
виртуальный сервер
Неограниченное масштабирование и Единая платформа вещания
надежность
контента на все типы терминалов

9

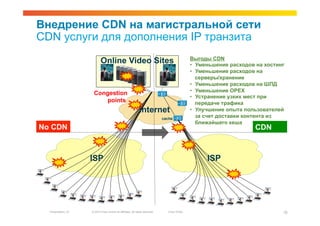

Внедрение CDN на магистральной сети
CDN услуги для дополнения IP транзита
Выгоды СDN
Online Video Sites •  Уменьшение расходов на хостинг
•  Уменьшение расходов на
серверы/хранение
•  Уменьшение расходов на ШПД
•  Уменьшение OPEX
Congestion
•  Устранение узких мест при
points передаче трафика
Internet •  Улучшение опыта пользователей
cache
за счет доставки контента из
ближайшего кеша
No CDN CDN

ISP ISP

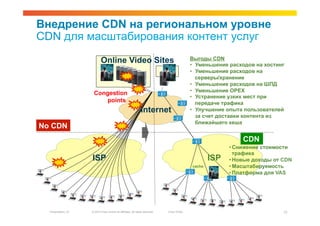

Внедрение CDN на региональном уровне
CDN для масштабирования контент услуг

Online Video Sites Выгоды СDN
•  Уменьшение расходов на хостинг
•  Уменьшение расходов на
серверы/хранение
•  Уменьшение расходов на ШПД
•  Уменьшение OPEX
Congestion
•  Устранение узких мест при
points передаче трафика
Internet •  Улучшение опыта пользователей
за счет доставки контента из
ближайшего кеша
No CDN
CDN
• Снижение стоимости
трафика
ISP ISP • Новые доходы от CDN
cache • Масштабируемость
• Платформа для VAS

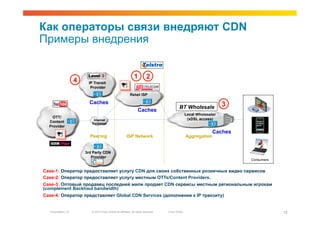

Как операторы связи внедряют CDN
Примеры внедрения

1 2
4 IP Transit
Provider
BT Retail xDSL ISP
Retail ISP

Caches 3
BT Wholesale
Caches
Local Wholesaler
OTT/ (xDSL access)
Internet
Content Exchange
Provider
Caches
Peering ISP Network Aggregation

3rd Party CDN
Provider
Consumers

Case-1: Оператор предоставляет услугу CDN для своих собственных розничных видео сервисов
Case-2: Оператор предоставляет услугу местным OTTs/Content Providers.
Case-3: Оптовый продавец последней мили продает CDN сервисы местным региональным игрокам
(complement Backhaul bandwidth)
Case-4: Оператор представляет Global CDN Services (дополнение к IP транзиту)

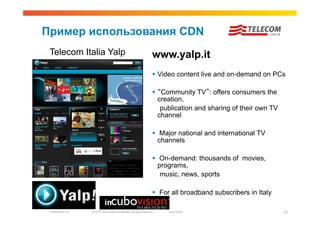

Пример использования CDN
Telecom Italia Yalp www.yalp.it
  Video content live and on-demand on PCs

  “Community TV”: offers consumers the
creation,
publication and sharing of their own TV
channel

  Major national and international TV
channels

  On-demand: thousands of movies,
programs,
music, news, sports

  For all broadband subscribers in Italy


Cisco CDS-IS
для построения транспортной
инфраструктуры CDN

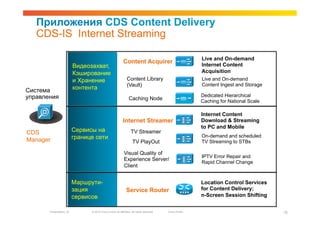

Приложения CDS Content Delivery
CDS-IS Internet Streaming

Live and On-demand
Content Acquirer
Видеозахват, Internet Content
Кэширование Acquisition
и Хранение Content Library Live and On-demand
(Vault) Content Ingest and Storage
Система контента
управления Dedicated Hierarchical
Caching Node Caching for National Scale

Internet Content
Internet Streamer Download & Streaming
to PC and Mobile
CDS Сервисы на TV Streamer
границе сети On-demand and scheduled
Manager TV PlayOut TV Streaming to STBs

Visual Quality of
IPTV Error Repair and
Experience Server/
Rapid Channel Change
Client

Маршрути- Location Control Services
зация Service Router for Content Delivery;
сервисов n-Screen Session Shifting


CDS Internet Streaming
Функции*
Захват контента с оригинальных серверов
Content Acquirer Ingests VoD, Live, Data to “Root of CDN” Internet
Published
HTTP, HTTPS, FTP, CIFS, RTSP Content

Распределение на узлы Интернет вещания
Rules-Based Pre-Position and/or Dynamic Cache Miss-Fill
Content
VoD and Live Dynamic Tree Building for Optimized Distribution HEAD END Acquirer

Маршрутизация запросов
Global and Local Load Balancing Requests to Streamers CDS Manager –
Internet Service
Streamer KAL and Load-Info continuously sent to SR Streaming Router

Доставка в разных видео-форматах HUBS
Internet
Streamers
OnDemand & Live Streaming (Unicast and Multicast), Download
Windows Media, Flash Media, QuickTime/RTSP, & HTTP

Генерация отчетности Серверами Вещания
Detailed Transaction Logs for Each Delivery Event
Integrates with 3rd Party Content Reporting and Analytics

*) Ingest, Distribution, Routing, Delivery, Reporting

IP NGN и Видео инфраструктура
Роль видео узла определяет его размещение
Core" Edge" Aggregation & Distribution
" Access" Mobile
MSPP
IP NGN

QAM Business
Cable
BRAS V
CMTS
MPLS /IP DSL Residential
DSLAM STB
V
ETTx
PE PON

CDS-Content Acquirer CDS-Cache Node
Video Overlay

CDSM CDS-Streamer CDS-Streamer

CDS-Content Library CDS-Content Service Routing

  Content Acquisition, Content Library, management - централизованное
  Content Routing, Caching Node – граница магистральной сети
  Streamer – На сети агрегации (определяется топологией сети)


CDS Generation 2 Hardware
Specification CDE-205 CDE-220-2G2 CDE-420-4G CDE-420-4A

Applications CDS Manager CDS Acquirer CDS Cache Node CDS Library Server
CDS Service Router CDS Streamer

Disk Drives 3 x 500 GByte 12 x 500 Gbyte 24 x 450 Gbyte (SAS)* 24 x 1TByte (SATA)
(SATA)*
Memory 8 Gbyte 16 Gbyte 32 Gbyte 32 Gbyte

Network 2 x GE Copper 2 x GE Copper 2 x GE Copper 2 x GE Copper
Interfaces (Management) (Management) (Management)
8 x GE Copper or Fiber 12 x GE Copper or 8 x GE Copper or
(Streaming) Fiber (network) Fiber (network)
Processor 1 x Quad-Core Xeon 2 x Quad-Core Xeon 2 x Quad-Core Xeon 2 x Quad-Core Xeon

Rack Units 2 2 4 4

Compact Flash 8 Gbyte 8 Gbyte 8 Gbyte 8 Gbyte

Other Ports Console, 2 x USB Console, 2 x USB Console, 2 x USB Console, 2 x USB

Fan 3 x Hot Swappable 3 x Hot Swappable 3 x Hot Swappable 3 x Hot Swappable

Power AC or DC (Optional Redundant AC or DC AC or DC (Optional AC or DC (Optional
Redundant) Redundant) Redundant)


CDE250 Modular Streamer
Многофункциональная платформа Generation 3
  Product Specifications Summary
Form Factor: 2RU – 24 Front Load Drives
Engine: Dual Westmere 2.4GHz
Cache Capacity: 3.0 TB SSD cache (1)
up to 11TB SAS HDD cache
up to 9TB Mixed SSD/HDD
Fill/Streaming: Up to 4x 10GE – SFP+ Media
+ 4x 1GE Fixed
Management: 2x 1GE HW Model: CDE250
Logging: Dual load sharing SSD log drives SW Application: TV / IS Streaming
Power: Redundant AC / DC

  Key Platform Features
Flexible Platform: Multiple Storage Bundle Options
Storage Upgrade Bundles
Streaming Targets: 8000 MPEG2 SD Equivalent Streams (4000 SDE/RU)
30Gbps + of HTTP content delivery
Multi-Protocol: Support for MPEG-2/4, H.264, Adobe FMS, WMT, QuickTime, Move
Networks, Silverlight SmoothHD
Content Distribution: High-Performance Asset Propagation (Segmented Cache Fill)
Resiliency: Stream Resiliency for high availability
(1) Will follow industry lithography curve for higher densities

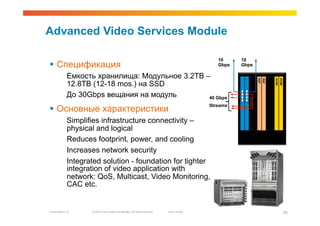

Advanced Video Services Module

10 10
  Спецификация Gbps Gbps

Емкость хранилища: Модульное 3.2TB –

AVSM
AVSM
RSP
RSP
12.8TB (12-18 mos.) на SSD
До 30Gbps вещания на модуль 40 Gbps
Streams
  Основные характеристики
Simplifies infrastructure connectivity –
physical and logical
Reduces footprint, power, and cooling ASR9000

Increases network security
Integrated solution - foundation for tighter
integration of video application with
network: QoS, Multicast, Video Monitoring,
CAC etc.


Захват и распределение контента


Архитектура Internet CDN
Locations and Levels
Origin-1 Origin-2
  Location – логическая группа
стримеров, объединенная
местонахождением/регионом/ Root location

узлом подключения к сети
  Настраиваются иерархически
зависимо (parent-child), до 4-х Edge-1 location
уровней
Многоуровневая или плоская модель
Edge-2 location

  Такая модель обеспечивает
высокую доступность и контроль
над полосой
Динамические деревья Edge-3 location

распределения контента
Предварительное или Динамическое
кэширование, Живое вещание

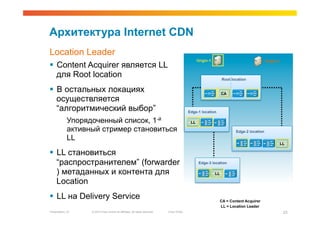

Архитектура Internet CDN
Location Leader
Origin-1 Origin-2
  Content Acquirer является LL
для Root location Root location

  В остальных локациях CA
осуществляется
“алгоритмический выбор” Edge-1 location

Упорядоченный список, 1-й LL

активный стример становиться Edge-2 location
LL
LL

  LL становиться
“распространителем” (forwarder Edge-3 location

) метаданных и контента для LL

Location
  LL на Delivery Service CA = Content Acquirer
LL = Location Leader

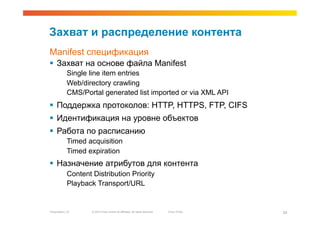

Manifest спецификация
  Захват на основе файла Manifest
Single line item entries
Web/directory crawling
CMS/Portal generated list imported or via XML API
  Поддержка протоколов: HTTP, HTTPS, FTP, CIFS
  Идентификация на уровне объектов
  Работа по расписанию
Timed acquisition
Timed expiration
  Назначение атрибутов для контента
Content Distribution Priority
Playback Transport/URL

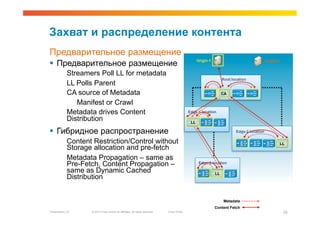

Предварительное размещение
  Предварительное размещение Origin-1 Origin-2

Streamers Poll LL for metadata
Root location
LL Polls Parent
CA source of Metadata CA

Manifest or Crawl
Metadata drives Content Edge-1 location

Distribution LL

  Гибридное распространение Edge-2 location

Content Restriction/Control without LL
Storage allocation and pre-fetch
Metadata Propagation – same as
Pre-Fetch, Content Propagation – Edge-3 location

same as Dynamic Cached LL
Distribution

Metadata
Content Fetch

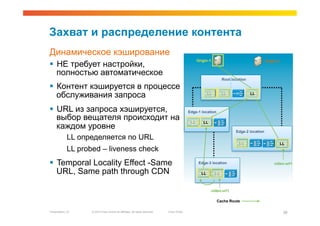

Динамическое кэширование
Origin-1 Origin-2
  НЕ требует настройки,
полностью автоматическое
Root location

  Контент кэшируется в процессе
обслуживания запроса LL LL LL

  URL из запроса хэшируется, Edge-1 location
выбор вещателя происходит на LL LL
каждом уровне Edge-2 location
LL определяется по URL
LL LL
LL probed – liveness check
  Temporal Locality Effect -Same Edge-3 location video-url1

URL, Same path through CDN LL LL

video-url1

Cache Route


Маршрутизация контента и вызовов

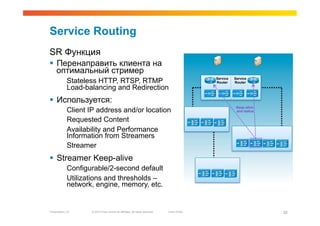

Service Routing
SR Функция
  Перенаправить клиента на
оптимальный стример
Stateless HTTP, RTSP, RTMP Service
Router
Service
Router
Load-balancing and Redirection
  Используется:
Keep-alive
Client IP address and/or location and status

Requested Content
Availability and Performance
Information from Streamers
Streamer
  Streamer Keep-alive
Configurable/2-second default
Utilizations and thresholds –
network, engine, memory, etc.

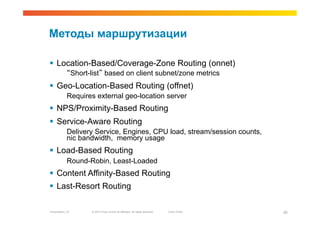

Методы маршрутизации

  Location-Based/Coverage-Zone Routing (onnet)
“Short-list” based on client subnet/zone metrics
  Geo-Location-Based Routing (offnet)
Requires external geo-location server
  NPS/Proximity-Based Routing
  Service-Aware Routing
Delivery Service, Engines, CPU load, stream/session counts,
nic bandwidth, memory usage
  Load-Based Routing
Round-Robin, Least-Loaded
  Content Affinity-Based Routing
  Last-Resort Routing

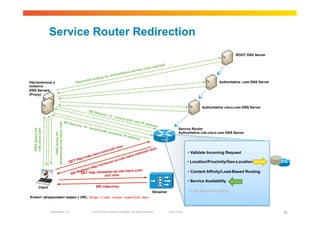

Service Router Redirection
ROOT DNS Server

ched)
on-ca
serv e r s (n
e
ritativ
autho
up for
siv e look
Настроенные у Recur Authoritative .com DNS Server
клиента
DNS Servers
(Proxy)

Authoritative cisco.com DNS Server
SR R
eturn
s “A”
recor
d with
SR R own I
Pa
streamer.se.cds.cisco.com

eturn ddres
s “A” s
recor Service Router
cds.cisco.com
DNS Query for

d with
s tr e a Authoritative cds.cisco.com DNS Server
DNS Query for

mer I
P add
ress

v
d1 .mo ov
m/vi d1.m
c o.co m/vi •  Validate Incoming Request
s.cis o.co
://cd .cisc
ht tp .cds
GET am er.se •  Location/Proximity/Geo-Location
/stre
ttp:/
ect h
edir e.cds.cisco.com/ •  Content Affinity/Load-Based Routing
3 02 R GET http://streamer.s
vid1.mov
•  Service Availability
Client 200 video/mov
Streamer •  Last Resort Routing
Клиент запрашивает видео с URL: http://cds.cisco.com/vid1.mov

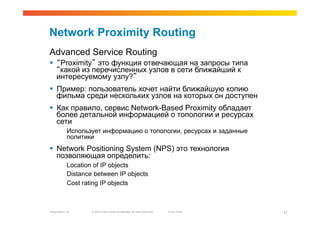

Network Proximity Routing
Advanced Service Routing
  “Proximity” это функция отвечающая на запросы типа
“какой из перечисленных узлов в сети ближайший к
интересуемому узлу?”
  Пример: пользователь хочет найти ближайшую копию
фильма среди нескольких узлов на которых он доступен
  Как правило, сервис Network-Based Proximity обладает
более детальной информацией о топологии и ресурсах
сети
Использует информацию о топологии, ресурсах и заданные
политики
  Network Positioning System (NPS) это технология
позволяющая определить:
Location of IP objects
Distance between IP objects
Cost rating IP objects

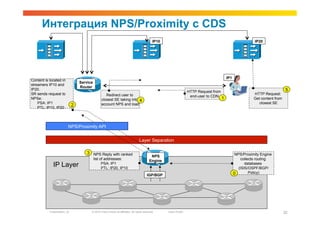

Интеграция NPS/Proximity с CDS
IP10 IP20

IP1
Content is located in
Service
streamers IP10 and
Router
IP20.
HTTP Request from 5
SR sends request to Redirect user to HTTP Request:
end-user to CDN
NPSe: closest SE taking into 4 1 Get content from
PSA: IP1 account NPS and load closest SE
2
PTL: IP10, IP20

NPS/Proximity API

Layer Separation

3 NPS Reply with ranked NPS/Proximity Engine
NPS
list of addresses: collects routing
Engine
IP Layer PSA: IP1
PTL: IP20, IP10
databases
(ISIS/OSPF/BGP/
0 Policy)
IGP/BGP


Поддержка протоколов вещания

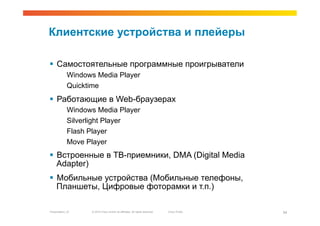

Клиентские устройства и плейеры

  Самостоятельные программные проигрыватели
Windows Media Player
Quicktime
  Работающие в Web-браузерах
Windows Media Player
Silverlight Player
Flash Player
Move Player
  Встроенные в ТВ-приемники, DMA (Digital Media
Adapter)
  Мобильные устройства (Мобильные телефоны,
Планшеты, Цифровые фоторамки и т.п.)

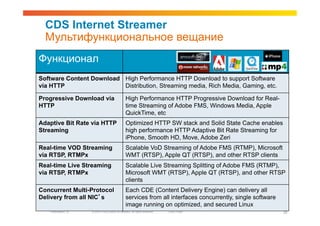

CDS Internet Streamer
Мультифункциональное вещание
Функционал
Software Content Download High Performance HTTP Download to support Software
via HTTP Distribution, Streaming media, Rich Media, Gaming, etc.

Progressive Download via High Performance HTTP Progressive Download for Real-
HTTP time Streaming of Adobe FMS, Windows Media, Apple
QuickTime, etc
Adaptive Bit Rate via HTTP Optimized HTTP SW stack and Solid State Cache enables
Streaming high performance HTTP Adaptive Bit Rate Streaming for
iPhone, Smooth HD, Move, Adobe Zeri
Real-time VOD Streaming Scalable VoD Streaming of Adobe FMS (RTMP), Microsoft
via RTSP, RTMPx WMT (RTSP), Apple QT (RTSP), and other RTSP clients
Real-time Live Streaming Scalable Live Streaming Splitting of Adobe FMS (RTMP),
via RTSP, RTMPx Microsoft WMT (RTSP), Apple QT (RTSP), and other RTSP
clients
Concurrent Multi-Protocol Each CDE (Content Delivery Engine) can delivery all
Delivery from all NIC’s services from all interfaces concurrently, single software
image running on optimized, and secured Linux

Контроль доступа

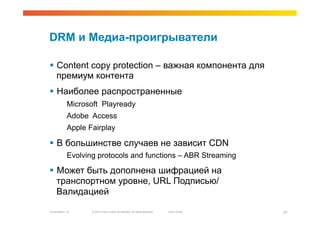

DRM и Медиа-проигрыватели

  Content copy protection – важная компонента для
премиум контента
  Наиболее распространенные
Microsoft Playready
Adobe Access
Apple Fairplay

  В большинстве случаев не зависит CDN
Evolving protocols and functions – ABR Streaming

  Может быть дополнена шифрацией на
транспортном уровне, URL Подписью/
Валидацией

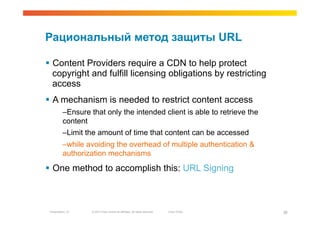

Рациональный метод защиты URL

  Content Providers require a CDN to help protect
copyright and fulfill licensing obligations by restricting
access
  A mechanism is needed to restrict content access
– Ensure that only the intended client is able to retrieve the
content
– Limit the amount of time that content can be accessed
– while avoiding the overhead of multiple authentication &
authorization mechanisms

  One method to accomplish this: URL Signing

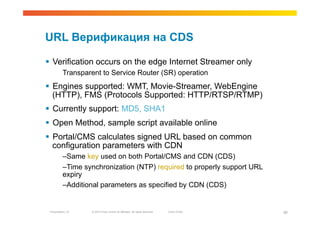

URL Верификация на CDS

  Verification occurs on the edge Internet Streamer only
Transparent to Service Router (SR) operation
  Engines supported: WMT, Movie-Streamer, WebEngine
(HTTP), FMS (Protocols Supported: HTTP/RTSP/RTMP)
  Currently support: MD5, SHA1
  Open Method, sample script available online
  Portal/CMS calculates signed URL based on common
configuration parameters with CDN
– Same key used on both Portal/CMS and CDN (CDS)
– Time synchronization (NTP) required to properly support URL
expiry
– Additional parameters as specified by CDN (CDS)


Пример: Формирование URL подписи
  Original URL: http://hsv3.hsv.cisco.net/test.wmv
  Parameters:
URL Signing Version (SIGV)
Internally Signed (IS)
Expiry-time (EP)*
Client IP (CIP)*
Key Owner (KO)
Key Number (KN)
URL Signature (US)
  URL to be signed:
http://hsv3.hsv.cisco.net/test.wmv?
IS=0&ET=1237958266&CIP=64.102.242.201&KO=1&KN=1&US=
  Signed URL:
http://hsv3.hsv.cisco.net/test.wmv?
IS=0&ET=1237958266&CIP=64.102.242.201&KO=1&KN=1&US=9994d7f80b4c68
b2e6b9e5c590ab6ad7


Эксплуатационные аспекты

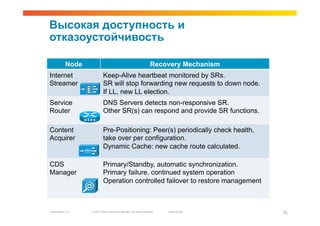

Высокая доступность и
отказоустойчивость

Node Recovery Mechanism
Internet Keep-Alive heartbeat monitored by SRs.
Streamer SR will stop forwarding new requests to down node.
If LL, new LL election.
Service DNS Servers detects non-responsive SR.
Router Other SR(s) can respond and provide SR functions.

Content Pre-Positioning: Peer(s) periodically check health,
Acquirer take over per configuration.
Dynamic Cache: new cache route calculated.

CDS Primary/Standby, automatic synchronization.
Manager Primary failure, continued system operation
Operation controlled failover to restore management

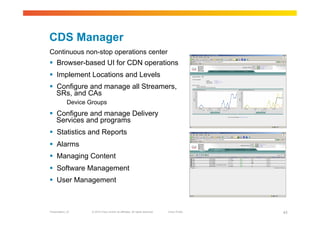

CDS Manager
Continuous non-stop operations center
  Browser-based UI for CDN operations
  Implement Locations and Levels
  Configure and manage all Streamers,
SRs, and CAs
Device Groups
  Configure and manage Delivery
Services and programs
  Statistics and Reports
  Alarms
  Managing Content
  Software Management
  User Management

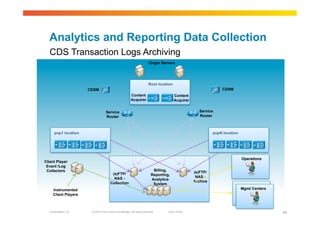

Analytics and Reporting Data Collection
CDS Transaction Logs Archiving
Origin Servers

Root location
CDSM CDSM
Content Content
Acquirer Acquirer

Service Service
Router Router

pop1 location popN location

Operations
Client Player
Event /Log
Collectors Billing,
(s)FTP/ (s)FTP/
Reporting,
NAS - NAS -
Analytics
Collection Archive
System
Instrumented Mgmt Centers
Client Players

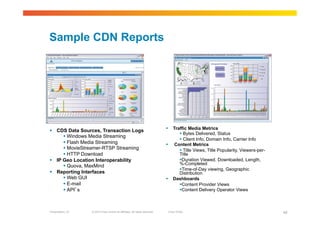

Sample CDN Reports

  Traffic Media Metrics
  CDS Data Sources, Transaction Logs
  Bytes Delivered, Status
  Windows Media Streaming
  Client Info, Domain Info, Carrier Info
  Flash Media Streaming   Content Metrics
  MovieStreamer-RTSP Streaming   Title Views, Title Popularity, Viewers-per-
  HTTP Download Title
  IP Geo Location Interoperability  Duration Viewed, Downloaded, Length,
%-Completed
  Quova, MaxMind
 Time-of-Day viewing, Geographic
  Reporting Interfaces Distribution
  Web GUI   Dashboards
  E-mail  Content Provider Views
  API’s  Content Delivery Operator Views


Cisco Videscape Media Suite
как платформа для создания
контентных услуг (CMS)

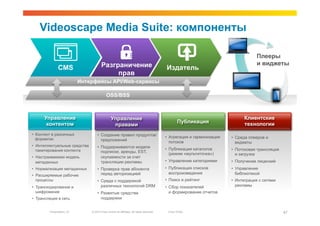

Videoscape Media Suite: компоненты

Плееры
Разграничение и виджеты
CMS Издатель
прав
Интерфейсы API/Web-сервисы

OSS/BSS

Управление Управление Клиентские
контентом Публикация технологии
правами
•  Контент в различных •  Создание правил продуктов/
форматах •  Агрегация и гармонизация •  Среда плееров и
предложений потоков виджеты
•  Интеллектуальные средства •  Поддерживаются модели
пакетирования контента •  Публикация каталогов •  Потоковая трансляция
подписки, аренды, EST, (режим «мультиточка») и загрузка
•  Настраиваемая модель окупаемости за счет
метаданных трансляции рекламы •  Управление категориями •  Получение лицензий
•  Нормализация метаданных •  Проверка прав абонента •  Публикация списков •  Управление
перед авторизацией воспроизведения библиотекой
•  Расширяемые рабочие
процессы •  Среда с поддержкой •  Поиск и рейтинг •  Интеграция с сетями
•  Транскодирование и различных технологий DRM •  Сбор показателей рекламы
шифрование •  Развитые средства и формирование отчетов
•  Трансляция в сеть поддержки

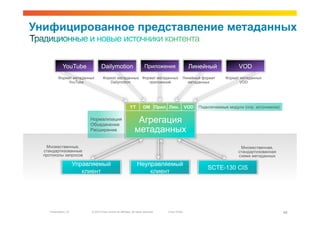

Унифицированное представление метаданных

YouTube Dailymotion Приложения Линейный VOD
Формат метаданных Формат метаданных Формат метаданных Линейный формат Формат метаданных
YouTube Dailymotion приложений метаданных VOD

YT DM Прил. Лин. VOD Подключаемые модули (опр. источником)

Нормализация
Объединение
Агрегация
Расширение метаданных
Множественные, Множественная,
стандартизованные стандартизованная
протоколы запросов схема метаданных

Управляемый Неуправляемый
SCTE-130 CIS
клиент клиент

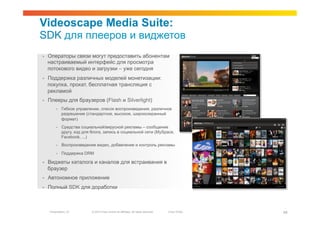

Videoscape Media Suite:
SDK для плееров и виджетов
•  Операторы связи могут предоставить абонентам
настраиваемый интерфейс для просмотра
потокового видео и загрузки – уже сегодня
•  Поддержка различных моделей монетизации:
покупка, прокат, бесплатная трансляция с
рекламой
•  Плееры для браузеров (Flash и Silverlight)
•  Гибкое управление, список воспроизведения, различное
разрешение (стандартное, высокое, широкоэкранный
формат)
•  Средства социальной/вирусной рекламы – сообщение
другу, код для блога, запись в социальной сети (MySpace,
Facebook, ...)
•  Воспроизведение видео, добавление и контроль рекламы

•  Поддержка DRM

•  Виджеты каталога и каналов для встраивания в
браузер
•  Автономное приложение
•  Полный SDK для доработки

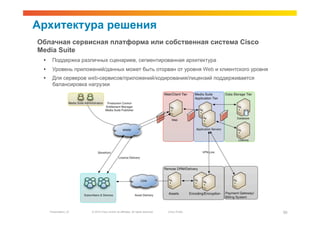

Архитектура решения
Облачная сервисная платформа или собственная система Cisco
Media Suite
•  Поддержка различных сценариев, сегментированная архитектура
•  Уровень приложений/данных может быть оторван от уровня Web и клиентского уровня
•  Для серверов web-сервисов/приложений/кодирования/лицензий поддерживается
балансировка нагрузки

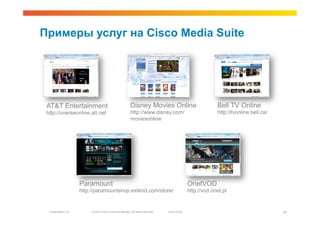

Примеры услуг на Cisco Media Suite

AT&T Entertainment Disney Movies Online Bell TV Online
http://uverseonline.att.net http://www.disney.com/ http://tvonline.bell.ca/
moviesonline

Paramount OnetVOD
http://paramountshop.extend.com/store/ http://vod.onet.pl

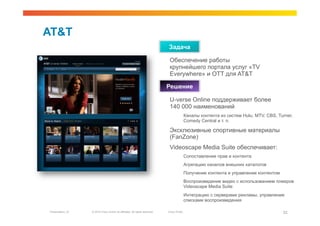

AT&T
Задача

Обеспечение работы
крупнейшего портала услуг «TV
Everywhere» и OTT для AT&T

Решение

U-verse Online поддерживает более
140 000 наименований
Каналы контента из систем Hulu, MTV, CBS, Turner,
Comedy Central и т. п.

Эксклюзивные спортивные материалы
(FanZone)
Videoscape Media Suite обеспечивает:
Сопоставление прав и контента
Агрегацию каналов внешних каталогов
Получение контента и управление контентом
Воспроизведение видео с использованием плееров
Videoscape Media Suite
Интеграцию с серверами рекламы, управление
списками воспроизведения

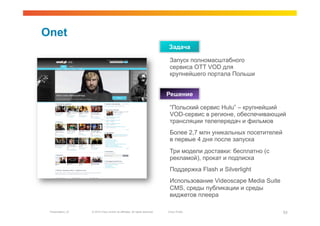

Onet
Задача

Запуск полномасштабного
сервиса OTT VOD для
крупнейшего портала Польши

Решение

“Польский сервис Hulu” – крупнейший
VOD-сервис в регионе, обеспечивающий
трансляции телепередач и фильмов
Более 2,7 млн уникальных посетителей
в первые 4 дня после запуска
Три модели доставки: бесплатно (с
рекламой), прокат и подписка
Поддержка Flash и Silverlight
Использование Videoscape Media Suite
CMS, среды публикации и среды
виджетов плеера


Заключение

  Интернет видео растет и будет доминировать в
общем трафике
  CDN является именно той моделью которая
востребована контент провайдерами и
дистрибуторами для масштабирования сервисов по
доставке контента
  Контент провайдеры хотят платить за CDN услугу, а
не IP транзит для видео
  CDN уменьшает стоимость интерконнекта и сетевых
транспортных расходов для оператора связи
  Оператор имеет возможность предоставлять
дополнительные услуги: кодирование для различных
видео-терминалов, защита DRM-ом и др.

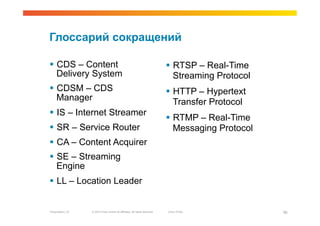

Глоссарий сокращений

  CDS – Content   RTSP – Real-Time
Delivery System Streaming Protocol
  CDSM – CDS   HTTP – Hypertext
Manager Transfer Protocol
  IS – Internet Streamer
  RTMP – Real-Time
  SR – Service Router Messaging Protocol
  CA – Content Acquirer
  SE – Streaming
Engine
  LL – Location Leader


2011 06-29- sp-seminar- cisco cdn solution-1

More Related Content

What's hot

Viewers also liked

Similar to 2011 06-29- sp-seminar- cisco cdn solution-1

More from Newlink

2011 06-29- sp-seminar- cisco cdn solution-1
