УПРАВЛЕНИЕ ШПД ПОДПИСКОЙ В
JUNOS

2 Copyright © 2009 Juniper Networks, Inc. www.juniper.net

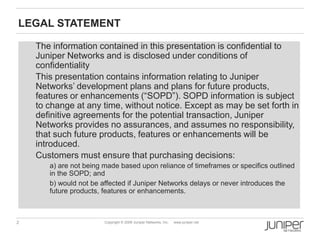

LEGAL STATEMENT
The information contained in this presentation is confidential to
Juniper Networks and is disclosed under conditions of
confidentiality
This presentation contains information relating to Juniper
Networks‟ development plans and plans for future products,
features or enhancements (“SOPD”). SOPD information is subject
to change at any time, without notice. Except as may be set forth in
definitive agreements for the potential transaction, Juniper
Networks provides no assurances, and assumes no responsibility,
that such future products, features or enhancements will be
introduced.
Customers must ensure that purchasing decisions:
a) are not being made based upon reliance of timeframes or specifics outlined
in the SOPD; and
b) would not be affected if Juniper Networks delays or never introduces the
future products, features or enhancements.

ТЕНДЕНЦИИ В ИНДУСТРИИ И ИХ
ВЛИЯНИЕ НА ВЫБОР РЕШЕНИЯ ДЛЯ
АРХИТЕКТУРЫ ШПД

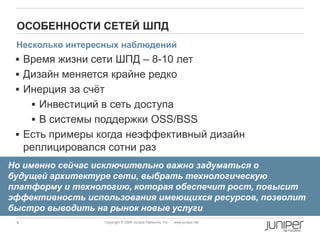

ОСОБЕННОСТИ СЕТЕЙ ШПД
 Время жизни сети ШПД – 8-10 лет
 Дизайн меняется крайне редко
 Инерция за счѐт
 Инвестиций в сеть доступа
 В системы поддержки OSS/BSS
 Есть примеры когда неэффективный дизайн
реплицировался сотни раз
Но именно сейчас исключительно важно задуматься о
будущей архитектуре сети, выбрать технологическую
платформу и технологию, которая обеспечит рост, повысит
эффективность использования имеющихся ресурсов, позволит
быстро выводить на рынок новые услуги
Несколько интересных наблюдений

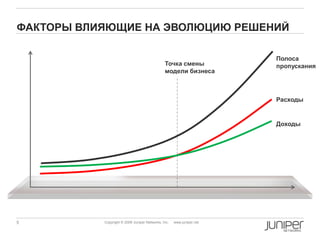

ФАКТОРЫ ВЛИЯЮЩИЕ НА ЭВОЛЮЦИЮ РЕШЕНИЙ
Производительностьсети,Стоимость
Полоса
пропускания
Расходы
Доходы
Точка смены
модели бизнеса

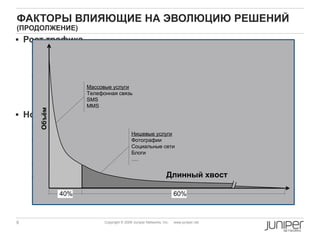

ФАКТОРЫ ВЛИЯЮЩИЕ НА ЭВОЛЮЦИЮ РЕШЕНИЙ
(ПРОДОЛЖЕНИЕ)
 Рост трафика
 Число абонентов остаѐтся примерно прежним, рынок достиг
или близок к насыщению
 Среднее потребление трафика на абонента растѐт
 Увеличивается потребление видео-трафика
 Технологиями доступа (PON/активный Ethernet/FTTx)
 Новые услуги
 Одной услуги доступа в Интернет недостаточно
 Недостаточно и трѐх услуг  (Интернет, Телефония,
Телевидение)
 Речь идѐт о «длинном хвосте» услуг
 Упор на мобильность и повсеместность доступа к
информационным ресурсам
40% 60%
Массовые услуги
Телефонная связь
SMS
MMS
Нишевые услуги
Фотографии
Социальные сети
Блоги
….
Длинный хвост
Объём

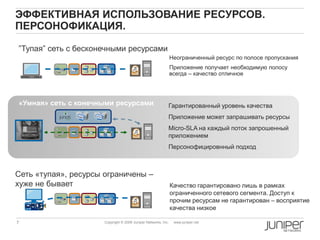

ЭФФЕКТИВНАЯ ИСПОЛЬЗОВАНИЕ РЕСУРСОВ.
ПЕРСОНОФИКАЦИЯ.
Неограниченный ресурс по полосе пропускания
Приложение получает необходимую полосу
всегда – качество отличное
• Гарантированный уровень качества
• Приложение может запрашивать ресурсы
• Micro-SLA на каждый поток запрошенный
приложением
• Персонофицировнный подход
Качество гарантировано лишь в рамках
ограниченного сетевого сегмента. Доступ к
прочим ресурсам не гарантирован – восприятие
качества низкое
”Тупая” сеть с бесконечными ресурсами”
«Умная» сеть с конечными ресурсами
Сеть «тупая», ресурсы ограничены –
хуже не бывает

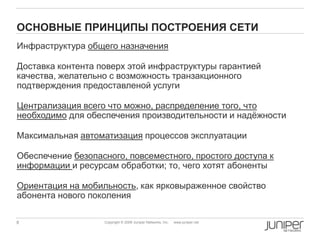

ОСНОВНЫЕ ПРИНЦИПЫ ПОСТРОЕНИЯ СЕТИ
Инфраструктура общего назначения
Доставка контента поверх этой инфраструктуры гарантией
качества, желательно с возможность транзакционного
подтверждения предоставленой услуги
Централизация всего что можно, распределение того, что
необходимо для обеспечения производительности и надѐжности
Максимальная автоматизация процессов эксплуатации
Обеспечение безопасного, повсеместного, простого доступа к
информации и ресурсам обработки; то, чего хотят абоненты
Ориентация на мобильность, как ярковыраженное свойство
абонента нового поколения

ВОПРОСЫ ПЛАНИРОВАНИЯ СЕТЕЙ
ШИРОКОПОЛОСНОГО ДОСТУПА

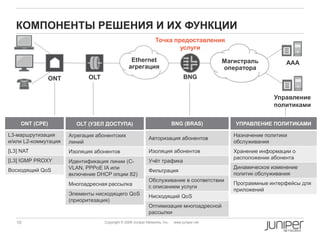

КОМПОНЕНТЫ РЕШЕНИЯ И ИХ ФУНКЦИИ
OLT BNG
ААА
Управление
политиками
Магистраль
оператора
ONT
Ethernet
агрегация
ONT (CPE)
L3-маршрутизация
и/или L2-коммутация
[L3] NAT
[L3] IGMP PROXY
Восходящий QoS
OLT (УЗЕЛ ДОСТУПА)
Агрегация абонентских
линий
Изоляция абонентов
Идентификация линии (C-
VLAN, PPPoE IA или
включение DHCP опции 82)
Многоадресная рассылка
Элементы нисходящего QoS
(приоритезация)
BNG (BRAS)
Авторизация абонентов
Изоляция абонентов
Учѐт трафика
Фильтрация
Обслуживание в соответствии
с описанием услуги
Нисходящий QoS
Оптимизация многоадресной
рассылки
УПРАВЛЕНИЕ ПОЛИТИКАМИ
Назначение политики
обслуживания
Хранение информации о
расположении абонента
Динамическое изменение
политик обслуживания
Программные интерфейсы для
приложений
Точка предоставления
услуги

Stop-ы в конце
расчетного
периода
Radius + Policy
Server из
коробки
Массовые
переключения
ДЕНЬ - НОЧЬ
ПОСЛЕДУЮЩЕЕ ПЛАНИРОВАНИЕ ШПД РЕШЕНИЯ
Flat Rate vs
Bytes Counting
Multi vs Single
Service Edge
Radius +
Самописный
сервер политик
Точка демаркации
IT vs Networking
шизофрения
On-line управление
квотами: локально или
на внешнем сервере
OLT BNG
АААМагистраль
оператора
ONT
Ethernet
агрегация
Точка предоставления услуги
Интеграция
с билингом
Интеграция с
внешними
платформами, новые
услуги
DPI или НЕ DPI
FMC для Data
Сервисов (Wi-Fi
Offload)
Multicast
Технология
доступа
QpS, CAC
доставка
контента
S-VLAN vs
C-VLAN
Дифференсация
«Юриков» и
«Физиков»
IPv6 vs IPv4
Dual Stack, DS
lite, 6RD
DHCP vs
PPPoE
Контроль
многопользовате
льских
подключений
L2 vs L3
CPE
Резервирование
BNG …

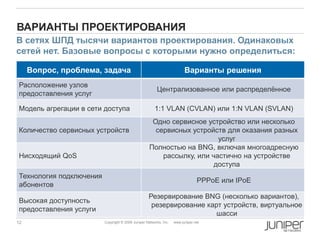

ВАРИАНТЫ ПРОЕКТИРОВАНИЯ
Вопрос, проблема, задача Варианты решения
Расположение узлов
предоставления услуг
Централизованное или распределѐнное
Модель агрегации в сети доступа 1:1 VLAN (CVLAN) или 1:N VLAN (SVLAN)
Количество сервисных устройств
Одно сервисное устройство или несколько
сервисных устройств для оказания разных
услуг
Полностью на BNG, включая многоадресную
рассылку, или частично на устройстве
доступа
Технология подключения
абонентов
PPPoE или IPoE
Высокая доступность
предоставления услуги
Резервирование BNG (несколько вариантов),
резервирование карт устройств, виртуальное
шасси
В сетях ШПД тысячи вариантов проектирования. Одинаковых
сетей нет. Базовые вопросы с которыми нужно определиться:

РЕКОМЕНДАЦИИ И СРАВНЕНИЕ
ПОДХОДОВ НА УРОВНЕ
АРХИТЕКТУРЫ И СЕРВИСНЫХ
МОДЕЛЕЙ

Приоритезация
трафика

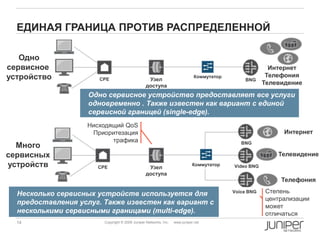

ЕДИНАЯ ГРАНИЦА ПРОТИВ РАСПРЕДЕЛЕННОЙ
BNG
Коммутатор
CPE
Интернет
Телефония
Телевидение
Одно сервисное устройство предоставляет все услуги
одновременно . Также известен как вариант с единой
сервисной границей (single-edge).
Одно
сервисное
устройство
CPE
Интернет
Несколько сервисных устройств используется для
предоставления услуг. Также известен как вариант с
несколькими сервисными границами (multi-edge).
Много
сервисных
устройств
BNG
Video BNGКоммутатор
Телефония
Степень
централизации
может
отличаться
Voice BNG
Узел
доступа
Узел
доступа

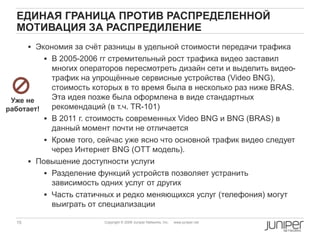

МОТИВАЦИЯ ЗА РАСПРЕДИЛЕНИЕ
 Экономия за счѐт разницы в удельной стоимости передачи трафика
 В 2005-2006 гг стремительный рост трафика видео заставил
многих операторов пересмотреть дизайн сети и выделить видео-
трафик на упрощѐнные сервисные устройства (Video BNG),
стоимость которых в то время была в несколько раз ниже BRAS.
Эта идея позже была оформлена в виде стандартных
рекомендаций (в т.ч. TR-101)
 В 2011 г. стоимость современных Video BNG и BNG (BRAS) в
данный момент почти не отличается
 Кроме того, сейчас уже ясно что основной трафик видео следует
через Интернет BNG (OTT модель).
 Повышение доступности услуги
 Разделение функций устройств позволяет устранить
зависимость одних услуг от других
 Часть статичных и редко меняющихся услуг (телефония) могут
выиграть от специализации
Уже не
работает!

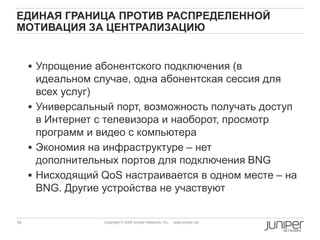

МОТИВАЦИЯ ЗА ЦЕНТРАЛИЗАЦИЮ
 Упрощение абонентского подключения (в
идеальном случае, одна абонентская сессия для
всех услуг)
 Универсальный порт, возможность получать доступ
в Интернет с телевизора и наоборот, просмотр
программ и видео с компьютера
 Экономия на инфраструктуре – нет
дополнительных портов для подключения BNG
 Нисходящий QoS настраивается в одном месте – на
BNG. Другие устройства не участвуют

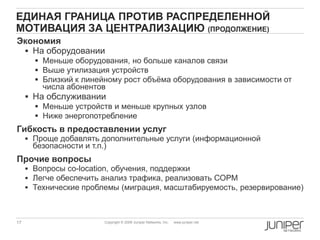

МОТИВАЦИЯ ЗА ЦЕНТРАЛИЗАЦИЮ (ПРОДОЛЖЕНИЕ)
Экономия
 На оборудовании
 Меньше оборудования, но больше каналов связи
 Выше утилизация устройств
 Близкий к линейному рост объѐма оборудования в зависимости от
числа абонентов
 На обслуживании
 Меньше устройств и меньше крупных узлов
 Ниже энергопотребление
Гибкость в предоставлении услуг
 Проще добавлять дополнительные услуги (информационной
безопасности и т.п.)
Прочие вопросы
 Вопросы co-location, обучения, поддержки
 Легче обеспечить анализ трафика, реализовать СОРМ
 Технические проблемы (миграция, масштабируемость, резервирование)

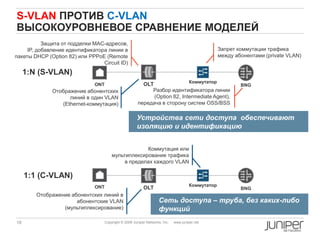

Разбор идентификатора линии
(Option 82, Intermediate Agent),
передача в сторону систем OSS/BSS
Защита от подделки MAC-адресов,
IP, добавление идентификатора линии в
пакеты DHCP (Option 82) или PPPoE (Remote
Circuit ID)
S-VLAN ПРОТИВ С-VLAN
ВЫСОКОУРОВНЕВОЕ СРАВНЕНИЕ МОДЕЛЕЙ
BNG
1:N (S-VLAN)
Отображение абонентских
линий в один VLAN
(Ethernet-коммутация)
Запрет коммутации трафика
между абонентами (private VLAN)
BNG
1:1 (C-VLAN)
Отображение абонентских линий в
абонентские VLAN
(мультиплексирование)
Коммутация или
мультиплексирование трафика
в пределах каждого VLAN
ONT
ONT
Сеть доступа – труба, без каких-либо
функций
Устройства сети доступа обеспечивают
изоляцию и идентификацию
OLT
OLT

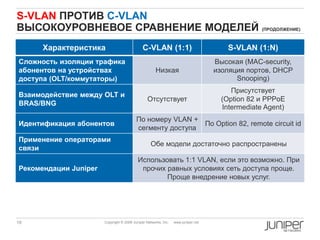

S-VLAN ПРОТИВ С-VLAN
ВЫСОКОУРОВНЕВОЕ СРАВНЕНИЕ МОДЕЛЕЙ (ПРОДОЛЖЕНИЕ)
Характеристика С-VLAN (1:1) S-VLAN (1:N)
Сложность изоляции трафика
абонентов на устройствах
доступа (OLT/коммутаторы)
Низкая
Высокая (MAC-security,
изоляция портов, DHCP
Snooping)
Взаимодействие между OLT и
BRAS/BNG
Отсутствует
Присутствует
(Option 82 и PPPoE
Intermediate Agent)
Идентификация абонентов
По номеру VLAN +
сегменту доступа
По Option 82, remote circuit id
Применение операторами
связи
Обе модели достаточно распространены
Рекомендации Juniper
Использовать 1:1 VLAN, если это возможно. При
прочих равных условиях сеть доступа проще.
Проще внедрение новых услуг.

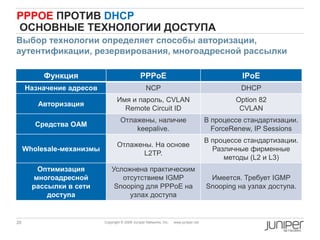

PPPOE ПРОТИВ DHCP
ОСНОВНЫЕ ТЕХНОЛОГИИ ДОСТУПА
Выбор технологии определяет способы авторизации,
аутентификации, резервирования, многоадресной рассылки
Функция PPPoE IPoE
Назначение адресов NCP DHCP
Авторизация
Имя и пароль, CVLAN
Remote Circuit ID
Option 82
CVLAN
Средства OAM
Отлажены, наличие
keepalive.
В процессе стандартизации.
ForceRenew, IP Sessions
Wholesale-механизмы
Отлажены. На основе
L2TP.
В процессе стандартизации.
Различные фирменные
методы (L2 и L3)
Оптимизация
многоадресной
рассылки в сети
доступа
Усложнена практическим
отсутствием IGMP
Snooping для PPPoE на
узлах доступа
Имеется. Требует IGMP
Snooping на узлах доступа.

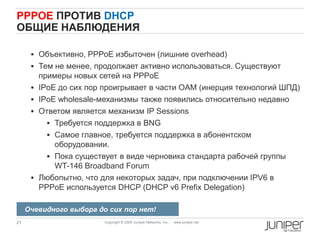

PPPOE ПРОТИВ DHCP
ОБЩИЕ НАБЛЮДЕНИЯ
 Объективно, PPPoE избыточен (лишние overhead)
 Тем не менее, продолжает активно использоваться. Существуют
примеры новых сетей на PPPoE
 IPoE до сих пор проигрывает в части OAM (инерция технологий ШПД)
 IPoE wholesale-механизмы также появились относительно недавно
 Ответом является механизм IP Sessions
 Требуется поддержка в BNG
 Самое главное, требуется поддержка в абонентском
оборудовании.
 Пока существует в виде черновика стандарта рабочей группы
WT-146 Broadband Forum
 Любопытно, что для некоторых задач, при подключении IPV6 в
PPPoE используется DHCP (DHCP v6 Prefix Delegation)
Очевидного выбора до сих пор нет!

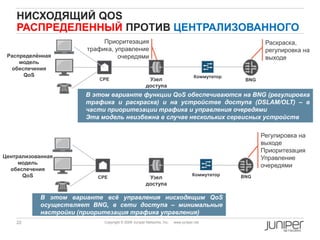

НИСХОДЯЩИЙ QOS
РАСПРЕДЕЛЕННЫЙ ПРОТИВ ЦЕНТРАЛИЗОВАННОГО
BNG
CPE
В этом варианте функции QoS обеспечиваются на BNG (регулировка
трафика и раскраска) и на устройстве доступа (DSLAM/OLT) – в
части приоритезации трафика и управления очередями
Эта модель неизбежна в случае нескольких сервисных устройств
Распределѐнная
модель
обеспечения
QoS
CPE
В этом варианте всѐ управления нисходящим QoS
осуществляет BNG, в сети доступа – минимальные
настройки (приоритезация трафика управления)
BNGКоммутатор
Узел
доступа
Узел
доступа
трафика, управление
очередями
Раскраска,
регулировка на
выходе
Централизованная
модель
обеспечения
QoS
Регулировка на
выходе
очередями

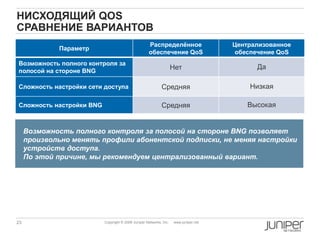

СРАВНЕНИЕ ВАРИАНТОВ
Параметр
Распределѐнное
обеспечение QoS
Централизованное
обеспечение QoS
Возможность полного контроля за
полосой на стороне BNG
Нет Да
Сложность настройки сети доступа Средняя Низкая
Сложность настройки BNG Средняя Высокая
Возможность полного контроля за полосой на стороне BNG позволяет
произвольно менять профили абонентской подписки, не меняя настройки
устройств доступа.
По этой причине, мы рекомендуем централизованный вариант.

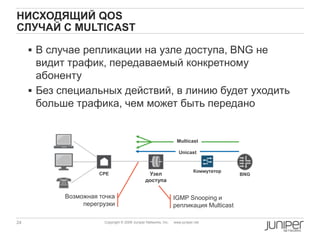

СЛУЧАЙ С MULTICAST
BNG
Узел
доступа
IGMP Snooping и
репликация Multicast
 В случае репликации на узле доступа, BNG не
видит трафик, передаваемый конкретному
абоненту
 Без специальных действий, в линию будет уходить
больше трафика, чем может быть передано
CPE
Unicast
Multicast
Возможная точка
перегрузки

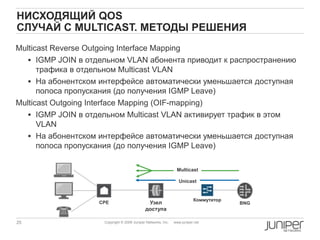

СЛУЧАЙ С MULTICAST. МЕТОДЫ РЕШЕНИЯ
BNG
Узел
доступа
Multicast Reverse Outgoing Interface Mapping
 IGMP JOIN в отдельном VLAN абонента приводит к распространению
трафика в отдельном Multicast VLAN
 На абонентском интерфейсе автоматически уменьшается доступная
полоса пропускания (до получения IGMP Leave)
Multicast Outgoing Interface Mapping (OIF-mapping)
 IGMP JOIN в отдельном Multicast VLAN активирует трафик в этом
VLAN
 На абонентском интерфейсе автоматически уменьшается доступная
полоса пропускания (до получения IGMP Leave)
CPE
Unicast
Multicast

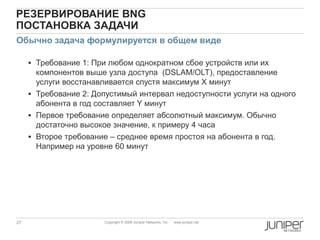

РЕЗЕРВИРОВАНИЕ BNG

ПОСТАНОВКА ЗАДАЧИ
 Требование 1: При любом однократном сбое устройств или их
компонентов выше узла доступа (DSLAM/OLT), предоставление
услуги восстанавливается спустя максимум X минут
 Требование 2: Допустимый интервал недоступности услуги на одного
абонента в год составляет Y минут
 Первое требование определяет абсолютный максимум. Обычно
достаточно высокое значение, к примеру 4 часа
 Второе требование – среднее время простоя на абонента в год.
Например на уровне 60 минут
Обычно задача формулируется в общем виде

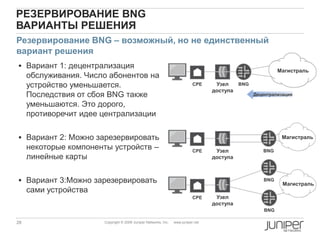

ВАРИАНТЫ РЕШЕНИЯ
 Вариант 1: децентрализация
обслуживания. Число абонентов на
устройство уменьшается.
Последствия от сбоя BNG также
уменьшаются. Это дорого,
противоречит идее централизации
 Вариант 2: Можно зарезервировать
некоторые компоненты устройств –
линейные карты
 Вариант 3:Можно зарезервировать
сами устройства
Резервирование BNG – возможный, но не единственный
вариант решения
Узел
доступа
CPE
BNG
Децентрализация
CPE Узел
доступа
CPE Узел
доступа
BNG
BNG
BNG

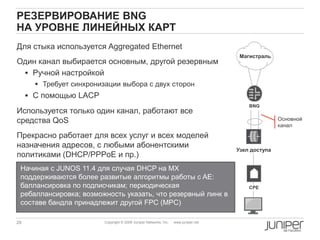

НА УРОВНЕ ЛИНЕЙНЫХ КАРТ
Для стыка используется Aggregated Ethernet
Один канал выбирается основным, другой резервным
 Ручной настройкой
 Требует синхронизации выбора с двух сторон
 С помощью LACP
Используется только один канал, работают все
средства QoS
Прекрасно работает для всех услуг и всех моделей
назначения адресов, с любыми абонентскими
политиками (DHCP/PPPoE и пр.)
CPE
Узел доступа
BNG
Основной
канал
Начиная с JUNOS 11.4 для случая DHCP на MX
поддерживаются более развитые алгоритмы работы с AE:
баллансировка по подписчикам; периодическая
ребаллансировка; возможность указать, что резервный линк в
составе бандла принадлежит другой FPC (MPC)

НА УРОВНЕ BNG
Примерный общий алгоритм
 Определить сбой канала/устройства
 Далее переключиться на резервный канал/устройство
 Восстановить состояние абонентского подключения
(адресация, абонентские политики)
Для PPPoE задача решается тривиально
 Keepalive для обнаружения сбоя
 Автоматическое восстановление сессии со стороны
CPE
Для IPoE (DHCP) всѐ гораздо сложнее…
Решение зависит от модели оказания услуги
Альтернативный способ – полностью
синхронизировать состояние абонентских сессий
между устройствами.
Практически нереализуем (непригоден) из-за очень
большой зависимости устройств друг от друга
CPE
BNG BNG

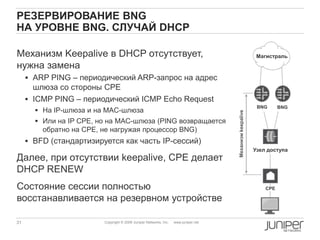

НА УРОВНЕ BNG. СЛУЧАЙ DHCP
Механизм Keepalive в DHCP отсутствует,
нужна замена
 ARP PING – периодический ARP-запрос на адрес
шлюза со стороны CPE
 ICMP PING – периодический ICMP Echo Request
 На IP-шлюза и на MAC-шлюза
 Или на IP CPE, но на MAC-шлюза (PING возвращается
обратно на CPE, не нагружая процессор BNG)
 BFD (стандартизируется как часть IP-сессий)
Далее, при отсутствии keepalive, CPE делает
DHCP RENEW
Состояние сессии полностью
восстанавливается на резервном устройстве
CPE
BNG BNG
Механизмkeepalive

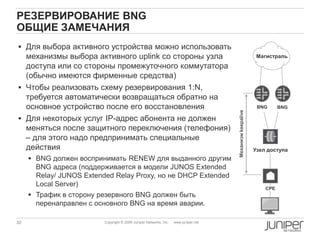

ОБЩИЕ ЗАМЕЧАНИЯ
 Для выбора активного устройства можно использовать
механизмы выбора активного uplink со стороны узла
доступа или со стороны промежуточного коммутатора
(обычно имеются фирменные средства)
 Чтобы реализовать схему резервирования 1:N,
требуется автоматически возвращаться обратно на
основное устройство после его восстановления
 Для некоторых услуг IP-адрес абонента не должен
меняться после защитного переключения (телефония)
– для этого надо предпринимать специальные
действия
 BNG должен воспринимать RENEW для выданного другим
BNG адреса (поддерживается в модели JUNOS Extended
Relay/ JUNOS Extended Relay Proxy, но не DHCP Extended
Local Server)
 Трафик в сторону резервного BNG должен быть
перенаправлен с основного BNG на время аварии.
CPE
BNG BNG
Механизмkeepalive

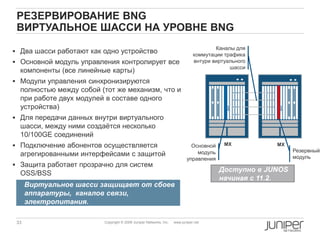

ВИРТУАЛЬНОЕ ШАССИ НА УРОВНЕ BNG
 Два шасси работают как одно устройство
 Основной модуль управления контролирует все
компоненты (все линейные карты)
 Модули управления синхронизируются
полностью между собой (тот же механизм, что и
при работе двух модулей в составе одного
устройства)
 Для передачи данных внутри виртуального
шасси, между ними создаѐтся несколько
10/100GE соединений
 Подключение абонентов осуществляется
агрегированными интерфейсами с защитой
 Защита работает прозрачно для систем
OSS/BSS
MX MX
Резервный
модуль
Основной
модуль
управления
Каналы для
коммутации трафика
внтури виртуального
шасси
Виртуальное шасси защищает от сбоев
аппаратуры, каналов связи,
электропитания.
Доступно в JUNOS
начиная с 11.2.

ПОЛОЖЕНИЕ JUNIPER NETWORKS НА
РЫНКЕ ОБОРУДОВАНИЯ ШПД
______________________
НОВЫЕ ВЕЯНИЯ – НОВАЯ ПЛАТФОРМА

РЫНОК УСТРОЙСТВ ШИРОКОПОЛОСНОЙ
АГРЕГАЦИИ
Cisco
2%
Ericsson
38%
Huawei
6%
Juniper
Networks
53%
Прочие
1%
 Практически полное доминирование JNPR
 Данные 4 кв. 2010
Источник: ACG Research, 4-ый квартал 2010

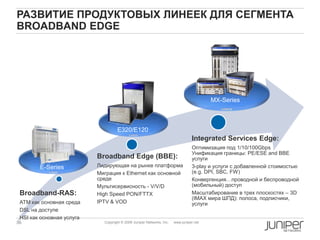

РАЗВИТИЕ ПРОДУКТОВЫХ ЛИНЕЕК ДЛЯ СЕГМЕНТА
BROADBAND EDGE
Broadband-RAS:
ATM как основная среда
DSL на доступе
HSI как основная услуга
Broadband Edge (BBE):
Лидирующая на рынке платформа
Миграция к Ethernet как основной
среде
Мультисервисность - V/V/D
High Speed PON/FTTX
IPTV & VOD
Integrated Services Edge:
Оптимизация под 1/10/100Gbps
Унификация границы: PE/ESE and BBE
услуги
3-play и услуги с добавленной стоимостью
(e.g. DPI, SBC, FW)
Конвергенция…проводной и беспроводной
(мобильный) доступ
Масштабирование в трех плоскостях – 3D
(IMAX мира ШПД): полоса, подписчики,
услуги
E320/E120
MX-Series
E-Series

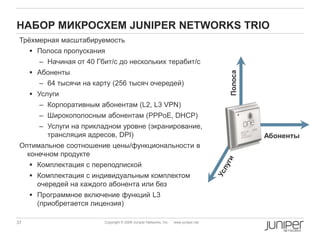

НАБОР МИКРОСХЕМ JUNIPER NETWORKS TRIO
Трѐхмерная масштабируемость
 Полоса пропускания
– Начиная от 40 Гбит/с до нескольких терабит/c
 Абоненты
– 64 тысячи на карту (256 тысяч очередей)
 Услуги
– Корпоративным абонентам (L2, L3 VPN)
– Широкополосным абонентам (PPPoE, DHCP)
– Услуги на прикладном уровне (экранирование,
трансляция адресов, DPI)
Оптимальное соотношение цены/функциональности в
конечном продукте
 Комплектация с переподпиской
 Комплектация с индивидуальным комплектом
очередей на каждого абонента или без
 Программное включение функций L3
(приобретается лицензия)
Абоненты
Полоса

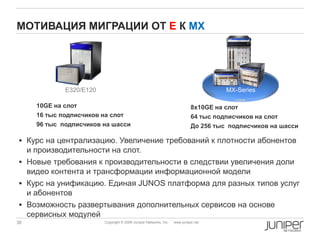

МОТИВАЦИЯ МИГРАЦИИ ОТ Е К MX
E320/E120 MX-Series
 Курс на централизацию. Увеличение требований к плотности абонентов
и производительности на слот.
 Новые требования к производительности в следствии увеличения доли
видео контента и трансформации информационной модели
 Курс на унификацию. Единая JUNOS платформа для разных типов услуг
и абонентов
 Возможность развертывания дополнительных сервисов на основе
сервисных модулей
10GE на слот
16 тыс подписчиков на слот
96 тыс подписчиков на шасси
8x10GE на слот
64 тыс подписчиков на слот
До 256 тыс подписчиков на шасси

МОТИВАЦИЯ МИГРАЦИИ ОТ Е К MX
ДЕТАЛЬНОЕ СРАВНЕНИЕ ПЛАТФОРМ
Характеристика MX480 MX960 E120 E320
Абонентов1 на слот 32 тыс. 32 тыс. 16/32 тыс. 2 16/32 тыс. 2
Абонентов1 на шасси 128 тыс. 128 тыс. 64 тыс. 96 тыс.
Максимальное число абонентских
портов 10GE (на скорости канала)
48 96 6 12
Максимальное число абонентских
портов 10GE (с переподпиской)
48 96 12 24
Скорость в расчѐте на абонента с
одного слота (в конфигурации с
максимальной плотностью)
250 Кбит/c 250 Кбит/c
62,5 Кбит/c /
31,25 Кбит/c
62,5 Кбит/c /
31,25 Кбит/c
Функционал BNG/BSR/BRAS
Современные
модели оказания
услуг
Современные
модели оказания
услуг
Наиболее
полный
Наиболее
полный
Минимальная стоимость за
абонента (% относительно E-серии)
50% 50% 100% 100%
Минимальная стоимость за полосу
(% относительно E-серии)
15% 15% 100% 100%
Интегрированные доп. Услуги Да Да Нет Нет
1.) Число абонентов сильно зависит от используемой сервисной модели, в реальных сетях, обычно меньше в
полтора-два раза;
2.) Зависит от типа линейных карт. LM4 – 8 тыс. абонентов (первое поколение). LM10A – 16 тыс. абонентов
(второе поколение). Третье поколение, LM10A+ – 32 тыс. абонентов.

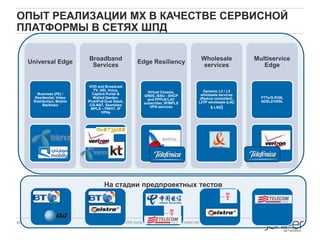

ОПЫТ РЕАЛИЗАЦИИ MX В КАЧЕСТВЕ СЕРВИСНОЙ
ПЛАТФОРМЫ В СЕТЯХ ШПД
Universal Edge
Business (PE) /
Residential, Video
Distribution, Mobile
Backhaul
Broadband
Services
VOD and Broadcast
TV, HSI, Voice,
Captive Portal &
Walled Garden,
IPv4/IPv6 Dual Stack,
CG-NAT, Seamless
MPLS – PWHT, IP
VPNs
Edge Resiliency
Virtual Chassis,
GRES, ISSU - DHCP
and PPPoE/LAC
subscriber, IP/MPLS
VPN services
Wholesale
services
Dynamic L2 / L3
wholesale services
(Radius controlled),
L2TP wholesale (LAC
& LNS)
Multiservice
Edge
FTTx/G-PON,
ADSL2/VDSL
На стадии предпроектных тестов

MS-DPC
Video
Monitor
Application
Awareness
Border
Gateway
Signaling
Gateway
Integrated
MultiService
Gateway
BSR
IPS / IDP IPSec
Secure
Firewall
NAT RPM И другое
SBR
C3000
Локальное
управление
C5000
КОМПОНЕНТЫ РЕШЕНИЯ JUNIPER NETWORKS
Сервисные
модули
Программное
обеспечение
Платформы
MX
MS-PIC
M

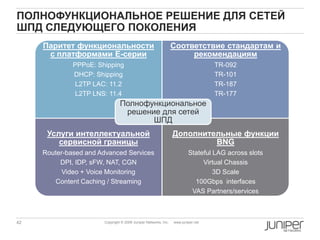

ПОЛНОФУНКЦИОНАЛЬНОЕ РЕШЕНИЕ ДЛЯ СЕТЕЙ
ШПД СЛЕДУЮЩЕГО ПОКОЛЕНИЯ
Паритет функциональности
с платформами E-серии
PPPoE: Shipping
DHCP: Shipping
L2TP LAC: 11.2
L2TP LNS: 11.4
Соответствие стандартам и
рекомендациям
TR-092
TR-101
TR-187
TR-177
Услуги интеллектуальной
сервисной границы
Router-based and Advanced Services
DPI, IDP, sFW, NAT, CGN
Video + Voice Monitoring
Content Caching / Streaming
Дополнительные функции
BNG
Stateful LAG across slots
Virtual Chassis
3D Scale
100Gbps interfaces
VAS Partners/services
Полнофункциональное
решение для сетей
ШПД

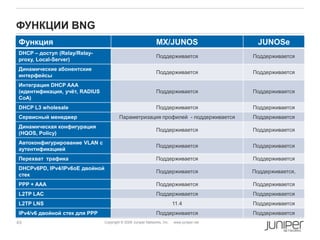

ФУНКЦИИ BNG
Функция MX/JUNOS JUNOSe
DHCP – доступ (Relay/Relay-
proxy, Local-Server)
Поддерживается Поддерживается
Динамические абонентские
интерфейсы
Интеграция DHCP AAA
(идентификация, учѐт, RADIUS
CoA)
DHCP L3 wholesale Поддерживается Поддерживается
Сервисный менеджер Параметризация профилей - поддерживается Поддерживается
Динамическая конфигурация
(HQOS, Policy)
Автоконфигурирование VLAN с
аутентификацией

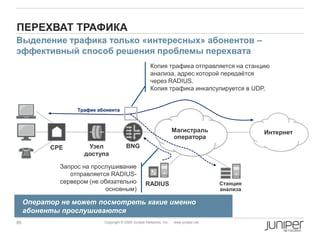

Перехват трафика Поддерживается Поддерживается
DHCPv6PD, IPv4/IPv6oE двойной
стек
Поддерживается Поддерживается,
PPP + AAA Поддерживается Поддерживается
L2TP LAC Поддерживается Поддерживается
L2TP LNS 11.4 Поддерживается
IPv4/v6 двойной стек для PPP Поддерживается Поддерживается

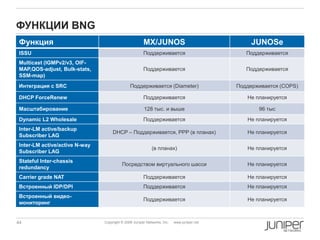

ФУНКЦИИ BNG
Функция MX/JUNOS JUNOSe
ISSU Поддерживается Поддерживается
Multicast (IGMPv2/v3, OIF-
MAP,QOS-adjust, Bulk-stats,
SSM-map)
Интеграция с SRC Поддерживается (Diameter) Поддерживается (COPS)
DHCP ForceRenew Поддерживается Не планируется
Масштабирование 128 тыс. и выше 96 тыс
Dynamic L2 Wholesale Поддерживается Не планируется
Inter-LM active/backup
Subscriber LAG
DHCP – Поддерживается, PPP (в планах) Не планируется
Inter-LM active/active N-way
Subscriber LAG
(в планах) Не планируется
Stateful Inter-chassis
redundancy
Посредством виртуального шасси Не планируется
Carrier grade NAT Поддерживается Не планируется
Встроенный IDP/DPI Поддерживается Не планируется
Встроенный видео-
мониторинг
Поддерживается Не планируется

МАСШТАБИРУЕМОСТЬ,
АРХИТЕКТУРА

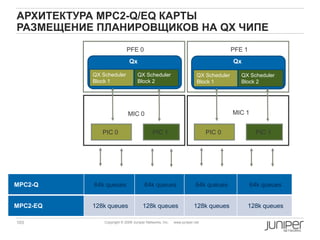

АРХИТЕКТУРА MPC2 Q/EQ КАРТЫ
IX
20x1G or 2x10G MIC
4 x10G MIC
QX
MQ
LU
QX
MQ
LU
SF
SF

ЛИНЕЙНЫЕ КАРТЫ MX
Номер
Комплексов
коммутации
Производительность Очереди
Число
очередей
MX-MPC1-3D 1 30 Гбит/c На порт 8 на порт
MX-MPC2-3D 2 60 Гбит/c На порт 8 на порт
MX-MPC1-3D-Q 1 30 Гбит/c На VLAN
Вход: 64 тыс.
Выход: 64 тыс.
MX-MPC2-3D-Q 2 60 Гбит/c На VLAN
Вход:128 тыс.
Выход:128 тыс.
MX-MPC2-3D-EQ 2 60 Гбит/c На VLAN
Вход:256 тыс.
или
250 кбит/c на активного абонента и выше.

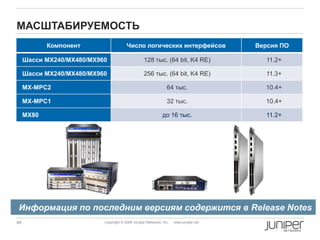

МАСШТАБИРУЕМОСТЬ
Компонент Число логических интерфейсов Версия ПО
Шасси MX240/MX480/MX960 128 тыс. (64 bit, K4 RE) 11.2+
Шасси MX240/MX480/MX960 256 тыс. (64 bit, K4 RE) 11.3+
MX-MPC2 64 тыс. 10.4+
MX-MPC1 32 тыс. 10.4+
MX80 до 16 тыс. 11.2+
Информация по последним версиям содержится в Release Notes

ПРОТЕСТИРОВАННЫЕ МАСШТАБИРУЕМОСТЬ И
ПРОИЗВОДИТЕЛЬНОСТЬ
11.2 11.4
Call Set Up (DHCP models)
v4 only with Static config
200 cps 200 cps
Call Set Up (DHCP models)
v4 only with Dynamic config
80 cps 80 cps
Call Set up (PPP models)
v4 only with Static config
60 cps 60 cps
Call Set up (PPP models)
v4 only with Dynamic Config
25 cps 30 cps (50)
cps in 12.1
IFL Scaling 128K 250K
IFL Scaling (w/AE) 128K 128K
Commit times (Sec) 100 + 150 100 + 150
GRES Switchover Variable Variable

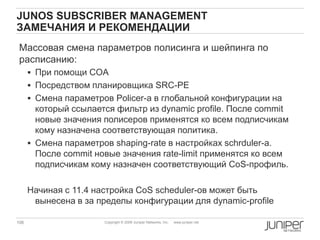

JUNOS SUBSCRIBER MANAGEMENT

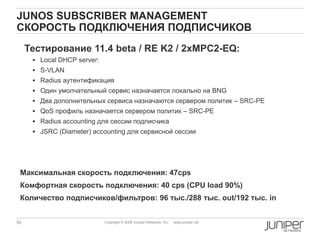

СКОРОСТЬ ПОДКЛЮЧЕНИЯ ПОДПИСЧИКОВ
Тестирование 11.4 beta / RE K2 / 2xMPC2-EQ:
 Local DHCP server:
 S-VLAN
 Radius аутентификация
 Один умолчательный сервис назначается локально на BNG
 Два дополнительных сервиса назначаются сервером политик – SRC-PE
 QoS профиль назначается сервером политик – SRC-PE
 Radius accounting для сессии подписчика
 JSRC (Diameter) accounting для сервисной сессии
Максимальная скорость подключения: 47cps
Комфортная скорость подключения: 40 cps (CPU load 90%)
Количество подписчиков/фильтров: 96 тыс./288 тыс. out/192 тыс. in

DDOS

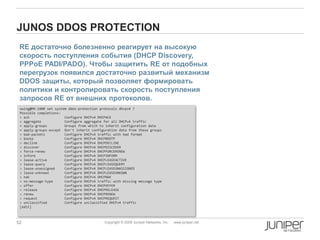

JUNOS DDOS PROTECTION
RE достаточно болезненно реагирует на высокую
скорость поступления события (DHCP Discovery,
PPPoE PADI/PADO). Чтобы защитить RE от подобных
перегрузок появился достаточно развитый механизм
DDOS защиты, который позволяет формировать
политики и контролировать скорость поступления
запросов RE от внешних протоколов.
xwing@MX-240# set system ddos-protection protocols dhcpv4 ?
Possible completions:
> ack Configure DHCPv4 DHCPACK
> aggregate Configure aggregate for all DHCPv4 traffic
+ apply-groups Groups from which to inherit configuration data
+ apply-groups-except Don't inherit configuration data from these groups
> bad-packets Configure DHCPv4 traffic with bad format
> bootp Configure DHCPv4 DHCPBOOTP
> decline Configure DHCPv4 DHCPDECLINE
> discover Configure DHCPv4 DHCPDISCOVER
> force-renew Configure DHCPv4 DHCPFORCERENEW
> inform Configure DHCPv4 DHCPINFORM
> lease-active Configure DHCPv4 DHCPLEASEACTIVE
> lease-query Configure DHCPv4 DHCPLEASEQUERY
> lease-unassigned Configure DHCPv4 DHCPLEASEUNASSIGNED
> lease-unknown Configure DHCPv4 DHCPLEASEUNKOWN
> nak Configure DHCPv4 DHCPNAK
> no-message-type Configure DHCPv4 traffic with missing message type
> offer Configure DHCPv4 DHCPOFFER
> release Configure DHCPv4 DHCPRELEASE
> renew Configure DHCPv4 DHCPRENEW
> request Configure DHCPv4 DHCPREQUEST
> unclassified Configure unclassified DHCPv4 traffic
[edit]

ПОДДЕРЖКА MULTICAST

ФУНКЦИИ JUNOS
Функция Описание
IGMP v1, v2, v3 Протокол управления групповой рассылкой
IGMP-фильтры Фильтрация IGMP-запросов в соответствии со списком доступа
Multicast Outgoing
Interface Mapping
При получении IGMP-JOIN в VLAN-абонента, трафик Multicast
передаѐтся по отдельному Multicast VLAN, при этом изменяются
правила формирования трафика в сторону абонента
Multicast Reverse
Outgoing Interface
Mapping
При получении IGMP-JOIN в Multticast VLAN, изменяются правила
формирования трафика в сторону абонента на его абонентском
интерфейсе
Multicast Call Admission
Control
Возможность ограничения сверху объѐма передаваемого multicast
трафика
Все функциональные возможности многоадресной рассылки

УПРАВЛЕНИЕ РАСШИРЕННЫМИ
УСЛУГАМИ

ЧТО ТАКОЕ РАСШИРЕННЫЕ ПРИЛОЖЕНИЯ?
DAA
NAT
IDP
SFWSBC
IPSec
Сервисная подсистема
Подсистема
управления
Функциональность
маршрутизатора Juniper
расширяется за счѐт приложений
 Разработанных Juniper Networks
 Разработанных сторонними компаниями
Примеры приложений
 Информационная безопасность
(экранирование, обнаружение
вторжений)
 Глубокий пакетный анализ (DPI)
 Видеомониторинг
Трафик абонентов ШПД можно
избирательно перенаправить для
обработки приложениями,
функционирующими на сервисных
модулях

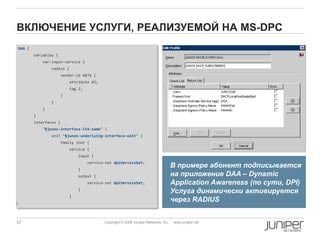

ВКЛЮЧЕНИЕ УСЛУГИ, РЕАЛИЗУЕМОЙ НА MS-DPC
DAA {
variables {
var-input-service {
radius {
vendor-id 4874 {
attribute 65;
tag 2;
}
}
}
}
interfaces {
"$junos-interface-ifd-name" {
unit "$junos-underlying-interface-unit" {
family inet {
service {
input {
service-set dpiServiceSet;
}
output {
service-set dpiServiceSet;
}
}
}
В примере абонент подписывается
на приложение DAA – Dynamic
Application Awareness (по сути, DPI)
Услуга динамически активируется
через RADIUS

ВИРТУАЛЬНЫЙ CPE

VIRTUAL ROUTING INSTANCES
Virtual Router (VR) = изолированный L3
Инстанс/сегмент/домен (одним словом vrf), обеспечивающий
в свою очередь изоляцию и обслуживание подписчиков.
Каждое подключение домового хозяйства или мелкого
корпоративного подписчика размещается в VR
VR управляет QoS на downstream и выполняет роль DHCP
Server, осуществляя делегирование адресов из подсети
192.168.x.x/y всем подписчикам, пересечение адерсного
пространства не страшно благодаря использованию
изоляции VR, которые так же обеспечивают связанность с
глобальной таблицей маршрутизации.

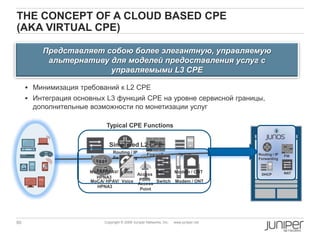

THE CONCEPT OF A CLOUD BASED CPE
(AKA VIRTUAL CPE)
DHCPFirewall
Routing / IP
ForwardingNAT
Modem / ONTSwitch
Access
Point
VoiceMoCA/ HPAV/
HPNA3
Typical CPE Functions
DHCP
FWRouting / IP
Forwarding
NATModem / ONTSwitch
Access
Point
VoiceMoCA/ HPAV/
HPNA3
Simplified L2 CPE
Представляет собою более элегантную, управляемую
альтернативу для моделей предоставления услуг с
управляемыми L3 CPE
 Минимизация требований к L2 CPE
 Интеграция основных L3 функций CPE на уровне сервисной границы,
дополнительные возможности по монетизации услуг

Уст-во доступа
CCPE
на подписчика
Cross-connect between
access circuit (DSL, Fiber)
and VLAN

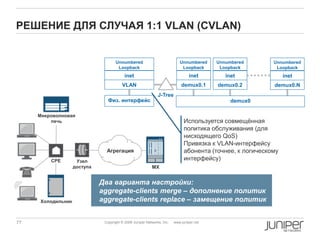

VLAN на подписчика между
устройством доступа и VCPC
Каждый С-VLAN) размещается в
виртуальном маршрутизаторе (instance
type virtual router/vrf). Каждый VR
Обладает функциональностью FW/NAT
и UPnP
ONT
ONT
ONT
ONT
ONT
CLOUD CPE
ВОЗМОЖНАЯ МОДЕЛЬ ДОСТАВКИ УСЛУГ
AAA
MPLS
DHCPFirewall
Routing / IP
ForwardingCGNAT
DHCPFirewall
Routing / IP
ForwardingCGNAT
DHCPFirewall
Routing / IP
ForwardingCGNAT
DHCPFirewall
Routing / IP
ForwardingCGNAT
DHCPFirewall
Routing / IP
ForwardingCGNAT

КАК ЭТО РАБОТАЕТ?!

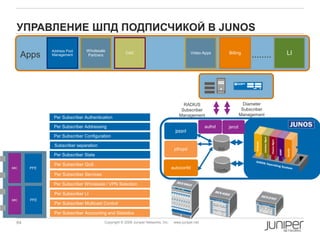

УПРАВЛЕНИЕ ШПД ПОДПИСЧИКОЙ В JUNOS
MIC
MIC PFE
Per Subscriber QoS
Per Subscriber Authentication
Subscriber separation
Per Subscriber State
Per Subscriber Services
Per Subscriber Wholesale / VPN Selection
Per Subscriber LI
Per Subscriber Multicast Control
Per Subscriber Accounting and Statistics
Per Subscriber Addressing
Per Subscriber Configuration
autoconfd
jdhcpd
Config
Sub
authd
Address Pool
Management
Wholesale
Partners LIBillingCAC
Apps ........Video Apps
RADIUS
Subscriber
Management
jpppd
PFE
jsrcd
Diameter
Subscriber
Management

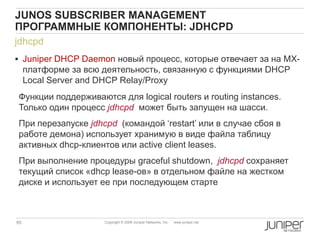

jdhcpd
 Juniper DHCP Daemon новый процесс, которые отвечает за на MX-
платформе за всю деятельность, связанную с функциями DHCP
Local Server and DHCP Relay/Proxy
Функции поддерживаются для logical routers и routing instances.
Только один процесс jdhcpd может быть запущен на шасси.
При перезапуске jdhcpd (командой „restart‟ или в случае сбоя в
работе демона) использует хранимую в виде файла таблицу
активных dhcp-клиентов или active client leases.
При выполнение процедуры graceful shutdown, jdhcpd сохраняет
текущий список «dhcp lease-ов» в отдельном файле на жестком
диске и использует ее при последующем старте
ПРОГРАММНЫЕ КОМПОНЕНТЫ: JDHCPD

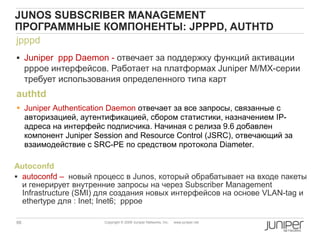

jpppd
 Juniper ppp Daemon - отвечает за поддержку функций активации
pppoe интерфейсов. Работает на платформах Juniper M/MX-серии
требует использования определенного типа карт
ПРОГРАММНЫЕ КОМПОНЕНТЫ: JPPPD, AUTHTD
authtd
 Juniper Authentication Daemon отвечает за все запросы, связанные с
авторизацией, аутентификацией, сбором статистики, назначением IP-
адреса на интерфейс подписчика. Начиная с релиза 9.6 добавлен
компонент Juniper Session and Resource Control (JSRC), отвечающий за
взаимодействие с SRC-PE по средством протокола Diameter.
Autoconfd
 autoconfd – новый процесс в Junos, который обрабатывает на входе пакеты
и генерирует внутренние запросы на через Subscriber Management
Infrastructure (SMI) для создания новых интерфейсов на основе VLAN-tag и
ethertype для : Inet; Inet6; pppoe

username-include {
user-prefix DHCP_USER;
delimiter "$";
mac-address;
circuit-type;
option-82 remote-id;
option-60;
domain-name juniper.net;
}

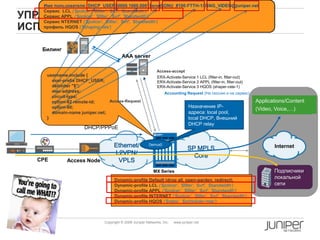

УПРАВЛЕНИЕ ШПД ПОДПИСЧИКАМИ В JUNOS
ИСПОЛЬЗОВАНИЕ RADIUS-А
CPE
Ethernet/
L2VPN/
VPLSAccess Node
Applications/Content
(Video, Voice,…)
SP MPLS
Core
MX Series
DHCP/PPPoE
AAA server
Internet
Подписчики
локальной
сети
Dynamic-profile Default (drop all, open-garden, redirect).
Dynamic-profile LCL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile APPL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile INTERNET (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile HQOS (‘$rates’, ‘$scheduler-map’)
ERX-Activate-Service 1 LCL (filter-in, filter-out)
ERX-Activate-Service 2 APPL (filter-in, filter-out)
ERX-Activate-Service 3 HQOS (shaper-rate-1)
Access-accept
Accounting Request (На сессию и на сервис)
Имя пользователя: DHCP_USER$0000.1000.0001$enet$ONU_#100:FTTH-1/0$NG_VIDEO@juniper.net
Сервис LCL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Сервис APPL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Сервис NTERNET (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
профиль HQOS (‘$shaping-rate’)
Access-Request
Назначение IP-
адреса: local pool,
local DHCP, Внешний
DHCP relay
Demux0
Билинг

УПРАВЛЕНИЕ ШПД ПОДПИСЧИКАМИ В JUNOS
СЛУЧАЙ ИСПОЛЬЗОВАНИЯ SRC-PE
CPE
Ethernet/
L2VPN/
VPLSAccess Node
Applications/Content
(Video, Voice,…)
SP MPLS
Core
MX Series
DHCP/PPPoE
AAA server
Internet
Подписчики
локальной
сети
Dynamic-profile Default (drop all, open-garden, redirect).
Dynamic-profile LCL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile APPL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile INTERNET (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Dynamic-profile HQOS (‘$rates’, ‘$scheduler-map’)
2. Access-accept
SDX-Service-Bundle: Bronze
3. Accounting Request (для абонентской сессии)
Имя пользователя: DHCP_USER$0000.1000.0001$enet$ONU_#100:FTTH-1/0$NG_VIDEO@juniper.net
Оформлена подписка на сервисный пакет: Bronze
Сервис LCL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Сервис APPL (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
Сервис NTERNET (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
профиль HQOS (‘$policer’, ‘$filter’, ‘$vrf’, ‘$bandwidth’)
1. Access-Request для подписчика DHCP_U…
Назначение IP-
адреса: local pool,
local DHCP, Внешний
DHCP relay
Demux0
Билинг
4. Diameter AAR
Запрос на активацию сервиcной сессии
для пакета
Service-Bundle = Bronze
Опционально:
5. Access-Request
для сервисной
сессии
6. Access-accept
5. Diameter AAR Response
ACTIVATE: LCL
ACTIVATE: APPL
ACTIVATE: HQOS
6. Diameter Volume Accounting
Accounting Для сессии ИНТЕРНЕТ
(JUNOS 11.3)
SRC-PE
VTA
Не зависит от типа
используемого BRAS

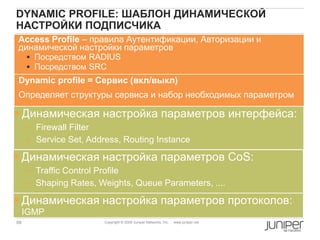

DYNAMIC PROFILE: ШАБЛОН ДИНАМИЧЕСКОЙ
НАСТРОЙКИ ПОДПИСЧИКА
Access Profile – правила Аутентификации, Авторизации и
динамической настройки параметров
 Посредством RADIUS
 Посредством SRC
 Динамическая настройка параметров интерфейса:
– Firewall Filter
– Service Set, Address, Routing Instance
 Динамическая настройка параметров CoS:
– Traffic Control Profile
– Shaping Rates, Weights, Queue Parameters, ....
 Динамическая настройка параметров протоколов:
IGMP
Dynamic profile = Cервис (вкл/выкл)
Определяет структуры сервиса и набор необходимых параметром

МОДЕЛИ ПОДКЛЮЧЕНИЯ
АБОНЕНТОВ JUNOS

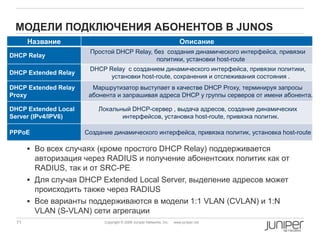

МОДЕЛИ ПОДКЛЮЧЕНИЯ АБОНЕНТОВ В JUNOS
Название Описание
DHCP Relay
Простой DHCP Relay, без создания динамического интерфейса, привязки
политики, установки host-route
DHCP Extended Relay
DHCP Relay с созданием динамического интерфейса, привязки политики,
установки host-route, сохранения и отслеживания состояния .
DHCP Extended Relay
Proxy
Маршрутизатор выступает в качестве DHCP Proxy, терминируя запросы
абонента и запрашивая адреса DHCP у группы серверов от имени абонента.
DHCP Extended Local
Server (IPv4/IPV6)
Локальный DHCP-сервер , выдача адресов, создание динамических
интерфейсов, установка host-route, привязка политик.
PPPoE Создание динамического интерфейса, привязка политик, установка host-route
 Во всех случаях (кроме простого DHCP Relay) поддерживается
авторизация через RADIUS и получение абонентских политик как от
RADIUS, так и от SRC-PE
 Для случая DHCP Extended Local Server, выделение адресов может
происходить также через RADIUS
 Все варианты поддерживаются в модели 1:1 VLAN (CVLAN) и 1:N
VLAN (S-VLAN) сети агрегации

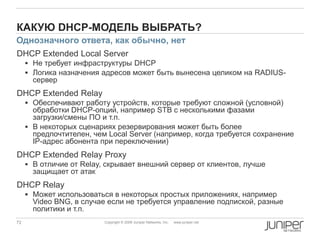

КАКУЮ DHCP-МОДЕЛЬ ВЫБРАТЬ?
DHCP Extended Local Server
 Не требует инфраструктуры DHCP
 Логика назначения адресов может быть вынесена целиком на RADIUS-
сервер
DHCP Extended Relay
 Обеспечивают работу устройств, которые требуют сложной (условной)
обработки DHCP-опций, например STB с несколькими фазами
загрузки/смены ПО и т.п.
 В некоторых сценариях резервирования может быть более
предпочтителен, чем Local Server (например, когда требуется сохранение
IP-адрес абонента при переключении)
DHCP Extended Relay Proxy
 В отличие от Relay, скрывает внешний сервер от клиентов, лучше
защищает от атак
DHCP Relay
 Может использоваться в некоторых простых приложениях, например
Video BNG, в случае если не требуется управление подпиской, разные
политики и т.п.
Однозначного ответа, как обычно, нет

КОНТРОЛЬ СОСТОЯНИЯ АБОНЕНТСКОЙ СЕССИИ
 RFC 3203
 Позволяет послать в
сторону подписчика DHCP
FORCERENEW
сообщение, чем
инициирует создание
абонентского профиля с
нуля
 Либо из CLI:
request dhcp server
reconfigure …
 Либо Radius Initiated
Disconnect
 Требуется поддержка со
стороны CPE
Улучшение управляемости в моделях IPoE
Сервер Клиент

НАСТРОЙКА ДИНАМИЧЕСКИХ ИНТЕРФЕЙСОВ В
МОДЕЛЯХ 1:1 И 1:N VLAN
SVLAN {
interfaces {
demux0 {
unit "$junos-interface-unit" {
demux-options {
underlying-interface "$junos-underlying-interface";
}
family inet {
demux-source {
$junos-subscriber-ip-address;
}
unnumbered-address lo0.0;
}
...
}
CVLAN {
interfaces {
"$junos-interface-ifd-name" {
unit "$junos-underlying-interface-unit" {
family inet;
}
}
}
}
1:1 (C-VLAN)1:N (S-VLAN)
Кроме этого, для модели 1:1, VLAN
существует demux вариант
настройки с целью повышения
масштабируемости
VLAN-интерфейс
VLAN-интерфейс
Несколько
абонентов
Один абонент

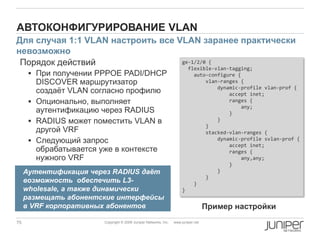

АВТОКОНФИГУРИРОВАНИЕ VLAN
Порядок действий
 При получении PPPOE PADI/DHCP
DISCOVER маршрутизатор
создаѐт VLAN согласно профилю
 Опционально, выполняет
аутентификацию через RADIUS
 RADIUS может поместить VLAN в
другой VRF
 Следующий запрос
обрабатывается уже в контексте
нужного VRF
ge-1/2/0 {
flexible-vlan-tagging;
auto-configure {
vlan-ranges {
dynamic-profile vlan-prof {
accept inet;
ranges {
any;
}
}
}
stacked-vlan-ranges {
dynamic-profile svlan-prof {
accept inet;
ranges {
any,any;
}
}
}
}
}
Для случая 1:1 VLAN настроить все VLAN заранее практически
невозможно
Пример настройки
Аутентификация через RADIUS даѐт
возможность обеспечить L3-
wholesale, а также динамически
размещать абонентские интерфейсы
в VRF корпоративных абонентов

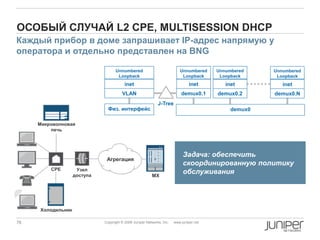

ОСОБЫЙ СЛУЧАЙ L2 CPE, MULTISESSION DHCP
Каждый прибор в доме запрашивает IP-адрес напрямую у
оператора и отдельно представлен на BNG
Узел
доступа
Агрегация
MX
Микроволновая
печь
CPE
Холодильник
Задача: обеспечить
скоординированную политику
обслуживания
Unnumbered
Loopback
inet
VLAN
Физ. интерфейс
Unnumbered
Loopback
inet
demux0.1
demux0
Unnumbered
Loopback
inet
demux0.2
Unnumbered
Loopback
inet
demux0.N
J-Tree

РЕШЕНИЕ ДЛЯ СЛУЧАЯ 1:1 VLAN (CVLAN)
Узел
доступа
Агрегация
MX
Микроволновая
печь
CPE
Холодильник
Unnumbered
Loopback
inet
VLAN
Физ. интерфейс
Unnumbered
Loopback
inet
demux0.1
demux0
Unnumbered
Loopback
inet
demux0.2
Unnumbered
Loopback
inet
demux0.N
J-Tree
Используется совмещѐнная
политика обслуживания (для
нисходящего QoS)
Привязка к VLAN-интерфейсу
абонента (точнее, к логическому
интерфейсу)
Два варианта настройки:
aggregate-clients merge – дополнение политик
aggregate-clients replace – замещение политик

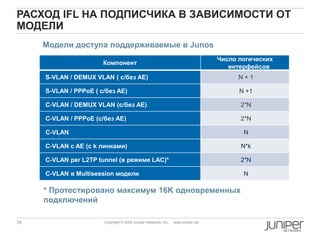

РАСХОД IFL НА ПОДПИСЧИКА В ЗАВИСИМОСТИ ОТ
МОДЕЛИ
Компонент
Число логических
интерфейсов
S-VLAN / DEMUX VLAN ( с/без AE) N + 1
S-VLAN / PPPoE ( с/без AE) N +1
C-VLAN / DEMUX VLAN (c/без АЕ) 2*N
C-VLAN / PPPoE (c/без АЕ) 2*N
C-VLAN N
C-VLAN c AE (c k линками) N*k
C-VLAN per L2TP tunnel (в режиме LAC)* 2*N
C-VLAN в Multisession модели N
Модели доступа поддерживаемые в Junos
* Протестировано максимум 16K одновременных
подключений

УЧЕТ ТРАФИКА ПО СЕРВИСАМ И ПО
ЗОНАМ

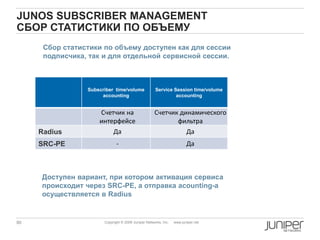

СБОР СТАТИСТИКИ ПО ОБЪЕМУ
Сбор статистики по объему доступен как для сессии
подписчика, так и для отдельной сервисной сессии.
Subscriber time/volume
accounting
Service Session time/volume
accounting
Счетчик на
интерфейсе
Счетчик динамического
фильтра
Radius Да Да
SRC-PE - Да
Доступен вариант, при котором активация сервиса
происходит через SRC-PE, а отправка acounting-а
осуществляется в Radius

СБОР СТАТИСТИКИ ПО ОБЪЕМУ ДЛЯ СЕРВИСНОЙ
СЕССИИ. СЛУЧАЙ C JSRC/DIAMETER.
Преемственность E-to-MX
 SRC-PE поддерживает аналогичные механизмы работы активации услуг,
дополнительной авторизации , сбора статистики и работы со штатными и
внешними Plug-in-ами, что и для случая E-серии
 Поддержка всех штатных плагинов SRC-PE: Threat Metigation, VTA
 Но имеются отличия:
JUNOS E-серия
Возможность смены значения
сервисного интерима «налету»
Нет Да
Метод сбора статистики Push Pull
Минимальный размер интерима 30 sec 600 sec

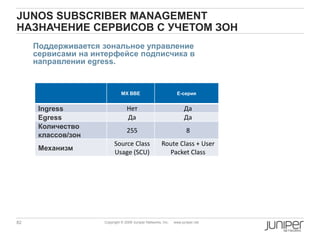

НАЗНАЧЕНИЕ СЕРВИСОВ С УЧЕТОМ ЗОН
Поддерживается зональное управление
сервисами на интерфейсе подписчика в
направлении egress.
MX BBE E-серия
Ingress Нет Да
Egress Да Да
Количество
классов/зон
255 8
Механизм
Source Class
Usage (SCU)
Route Class + User
Packet Class

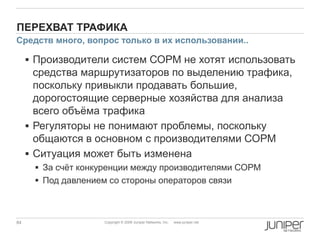

ПЕРЕХВАТ ТРАФИКА

 Производители систем СОРМ не хотят использовать
средства маршрутизаторов по выделению трафика,
поскольку привыкли продавать большие,
дорогостоящие серверные хозяйства для анализа
всего объѐма трафика
 Регуляторы не понимают проблемы, поскольку
общаются в основном с производителями СОРМ
 Ситуация может быть изменена
 За счѐт конкуренции между производителями СОРМ
 Под давлением со стороны операторов связи
Средств много, вопрос только в их использовании..

Узел
доступа
оператора
CPE
Интернет
BNG
RADIUS Станция
анализа
Выделение трафика только «интересных» абонентов –
эффективный способ решения проблемы перехвата
Трафик абонента
Копия трафика отправляется на станцию
анализа, адрес которой передаѐтся
через RADIUS.
Копия трафика инкапсулируется в UDP.
Запрос на прослушивание
отправляется RADIUS-
сервером (не обязательно
основным)
Оператор не может посмотреть какие именно
абоненты прослушиваются

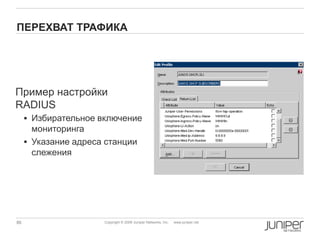

RADIUS
 Избирательное включение
мониторинга
 Указание адреса станции
слежения

ПОДДЕРЖКА IPV6

УПРАВЛЕНИЕ ДИНАМИЧЕСКОЙ ПОДПИСКОЙ IPv6 В
JUNOS
Функция Поддержка
IPv4/IPv6 Dual Stack на CVLAN 2009
Поддержка AAA 2009
DHCPv6 AAA 2009
DHCPv6 Local Prefix Pools 2009
IPv6 Access Internal routes for ND/RA 2009
Static CoS и Filter на CVLAN 2009
Dual Stack v4/v6 для динамических CVLAN 2010 – 10.1
Dynamic Aggregate CoS Per CVLAN 2010 – 10.1
Per-family filter Attachement per CVLAN 2010 – 10.1
IPv6 Demux Interfaces 2010 – 10.1
RG ND/RA Prefix from AAA or Pools 2010 – 10.1
DHCPv6 Force Renew 2010 – 10.1
PPPoE IPv4/IPv6 Dual Stack 2011-11.2

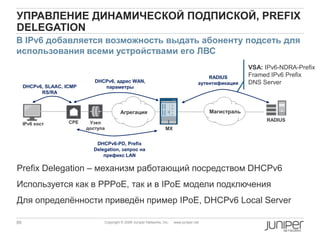

УПРАВЛЕНИЕ ДИНАМИЧЕСКОЙ ПОДПИСКОЙ, PREFIX
DELEGATION
Prefix Delegation – механизм работающий посредством DHCPv6
Используется как в PPPoE, так и в IPoE модели подключения
Для определѐнности приведѐн пример IPoE, DHCPv6 Local Server
CPE Узел
доступа
Агрегация
MX
DHCPv6, адрес WAN,
параметры
RADIUS
аутентификация
IPv6 хост
В IPv6 добавляется возможность выдать абоненту подсеть для
использования всеми устройствами его ЛВС
VSA: IPv6-NDRA-Prefix
Framed IPv6 Prefix
DNS Server
DHCPv6, SLAAC, ICMP
RS/RA
RADIUS
DHCPv6-PD, Prefix
Delegation, запрос на
префикс LAN

СИСТЕМА УПРАВЛЕНИЯ
ПОЛИТИКАМИ SRC-PE (SESSION AND
RESOURCE CONTROLLER, PROVIDER
EDGE)

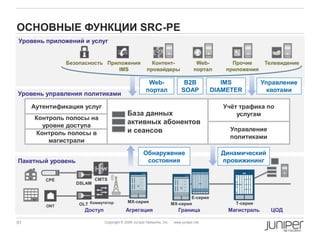

ОСНОВНЫЕ ФУНКЦИИ SRC-PE
ONT
CPE
DSLAM
CMTS
E-серия
MX-серия T-серияOLT MX-серия
Доступ Агрегация Граница Магистраль ЦОД
Пакетный уровень
Уровень управления политиками
Уровень приложений и услуг
Обнаружение
состояния
Аутентификация услуг
Контроль полосы на
уровне доступа
Контроль полосы в
магистрали
Учѐт трафика по
услугам
Динамический
провижининг
Безопасность ТелевидениеКонтент-
провайдеры
Web-
портал
Прочие
приложения
Приложения
IMS
Web-
портал
B2B
SOAP
IMS
DIAMETER
квотами
База данных
активных абонентов
и сеансов

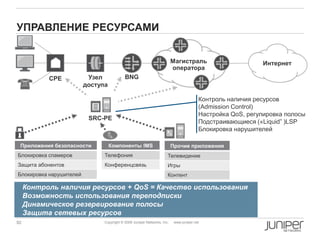

УПРАВЛЕНИЕ РЕСУРСАМИ
Контроль наличия ресурсов
(Admission Control)
Настройка QoS, регулировка полосы
Подстраивающиеся («Liquid” )LSP
Блокировка нарушителей
Узел
доступа
SRC-PE
оператора
CPE
Интернет
BNG
Приложения безопасности
Блокировка спамеров
Защита абонентов
Блокировка нарушителей
Компоненты IMS
Телефония
Конференцсвязь
Прочие приложения
Игры
Контент
Контроль наличия ресурсов + QoS = Качество использования
Возможность использования переподписки
Динамическое резервирование полосы
Защита сетевых ресурсов

Политика маршрутизации
Фильтрация
QoS
Портал перехвата
ДИНАМИЧЕСКОЕ УПРАВЛЕНИЕ ПОДПИСКОЙ
Узел
доступа
SRC-PE
оператора
CPE
Интернет
BNG
Центр управления
Отладка
Предупреждение
неисправностей
Служба каталогов
Изменение
параметров
подписки
Блокировка,
уведомления
Портал
самообслуживания
Изменение
параметров
подписки
Турбо-кнопка
Компоненты IMS
Телефония
Конференцсвязь
Прочие
приложения
Игры
Контент
QoS
Гарантированная
полоса

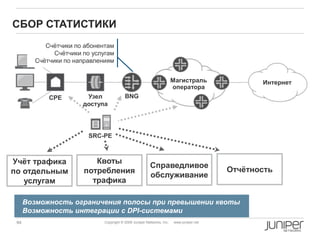

СБОР СТАТИСТИКИ
Узел
доступа
SRC-PE
оператора
CPE
Интернет
BNG
Возможность ограничения полосы при превышении квоты
Возможность интеграции с DPI-системами
Учѐт трафика
по отдельным
услугам
Квоты
потребления
трафика
Справедливое
обслуживание
Отчѐтность
Счѐтчики по абонентам
Счѐтчики по услугам
Счѐтчики по направлениям

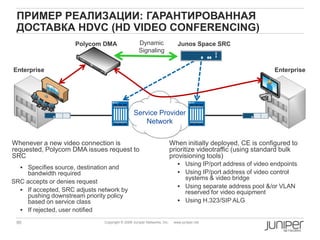

ПРИМЕР РЕАЛИЗАЦИИ: ГАРАНТИРОВАННАЯ
ДОСТАВКА HDVC (HD VIDEO CONFERENCING)
When initially deployed, CE is configured to
prioritize videotraffic (using standard bulk
provisioning tools)
 Using IP/port address of video endpoints
 Using IP/port address of video control
systems & video bridge
 Using separate address pool &/or VLAN
reserved for video equipment
 Using H.323/SIP ALG
Enterprise
Service Provider
Network
Enterprise
Polycom DMA Junos Space SRCDynamic
Signaling
Whenever a new video connection is
requested, Polycom DMA issues request to
SRC
 Specifies source, destination and
bandwidth required
SRC accepts or denies request
 If accepted, SRC adjusts network by
pushing downstream priority policy
based on service class
 If rejected, user notified

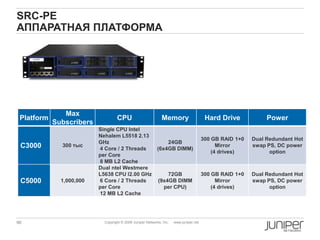

SRC-PE
АППАРАТНАЯ ПЛАТФОРМА
Platform
Max
Subscribers
CPU Memory Hard Drive Power
C3000 300 тыс
Single CPU Intel
Nehalem L5518 2.13
GHz
4 Core / 2 Threads
per Core
8 MB L2 Cache
24GB
(6x4GB DIMM)
300 GB RAID 1+0
Mirror
(4 drives)
Dual Redundant Hot
swap PS, DC power
option
С5000 1,000,000
Dual ntel Westmere
L5638 CPU I2.00 GHz
6 Core / 2 Threads
per Core
12 MB L2 Cache
72GB
(9x4GB DIMM
per CPU)
300 GB RAID 1+0
Mirror
(4 drives)
Dual Redundant Hot
swap PS, DC power
option

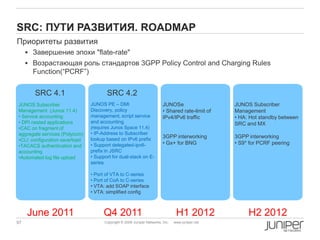

SRC: ПУТИ РАЗВИТИЯ. ROADMAP
Приоритеты развития
 Завершение эпохи "flate-rate"
 Возрастающая роль стандартов 3GPP Policy Control and Charging Rules
Function(“PCRF”)
June 2011 Q4 2011 H1 2012 H2 2012
SRC 4.1
JUNOS Subscriber
Management (Junos 11.4)
• Service accounting
• DPI nested applications
•CAC on fragment of
aggregate services (Polycom)
•CLI: configuration save/load
•TACACS authentication and
accounting
•Automated log file upload
JUNOS PE – DMI
Discovery, policy
management, script service
and accounting
(requires Junos Space 11.4)
• IP-Address to Subscriber
lookup based on IPv6 prefix
• Support delegated-ipv6-
prefix in JSRC
• Support for dual-stack on E-
series
• Port of VTA to C-series
• Port of CoA to C-series
• VTA: add SOAP interface
• VTA: simplified config
JUNOSe
• Shared rate-limit of
IPv4/IPv6 traffic
3GPP interworking
• Gx+ for BNG
JUNOS Subscriber
Management
• HA: Hot standby between
SRC and MX
3GPP interworking
• S9* for PCRF peering
SRC 4.2

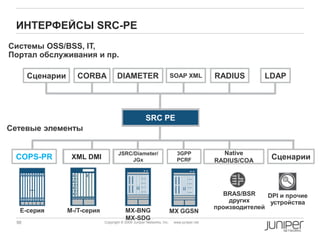

ИНТЕРФЕЙСЫ SRC-PE
Сетевые элементы
BRAS/BSR
других
производителей
COPS-PR
E-серия
XML BEEP
M-/T-cерия MX-BNG
MX-SDG
JSRC/Diameter
3GPP
PCRF
IMS AAA/RADIUS Сценарии
DPI и прочие
устройства
Сценарии CORBA DIAMETER SOAP XML RADIUS LDAP
SRC PE
Системы OSS/BSS, IT,
Портал обслуживания и пр.
XML DMI
Native
RADIUS/COA
MX GGSN
JSRC/Diameter/
JGx

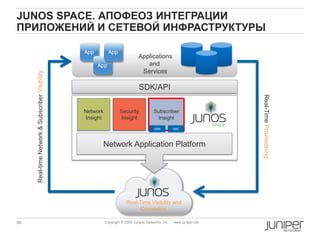

JUNOS SPACE. АПОФЕОЗ ИНТЕГРАЦИИ
ПРИЛОЖЕНИЙ И СЕТЕВОЙ ИНФРАСТРУКТУРЫ
Real-Time Visibility and
Correlation
Network Application Platform
Network
Insight
Security
Insight
Subscriber
Insight
SDK/API
App
Applications
and
Services
App
App
Real-timeNetwork&SubscriberVisibility
Real-TimeProvisioning
SRCSBR

АРХИТЕКТУРА MPC2-Q/EQ КАРТЫ
РАЗМЕЩЕНИЕ ПЛАНИРОВЩИКОВ НА QX ЧИПЕ
PFE 0
Qx
PFE 1
Qx
MIC 0
PIC 0 PIC 1
MIC 1
PIC 0 PIC 1
QX Scheduler
Block 1
QX Scheduler
Block 2
QX Scheduler
Block 1
QX Scheduler
Block 2
MPC2-Q 64k queues 64k queues 64k queues 64k queues
MPC2-EQ 128k queues 128k queues 128k queues 128k queues

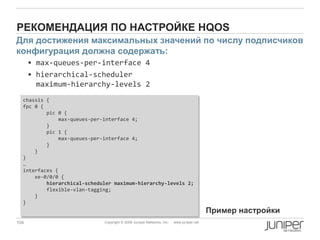

РЕКОМЕНДАЦИЯ ПО НАСТРОЙКЕ HQOS
 max-queues-per-interface 4
 hierarchical-scheduler
maximum-hierarchy-levels 2
chassis {
fpc 0 {
pic 0 {
max-queues-per-interface 4;
}
pic 1 {
max-queues-per-interface 4;
}
}
}
…
interfaces {
xe-0/0/0 {
hierarchical-scheduler maximum-hierarchy-levels 2;
flexible-vlan-tagging;
}
}
Для достижения максимальных значений по числу подписчиков
конфигурация должна содержать:

МАССОВАЯ СМЕНА ПАРАМЕТРОВ
УСЛУГ

ЗАМЕЧАНИЯ И РЕКОМЕНДАЦИИ
Массовая смена параметров полисинга и шейпинга по
расписанию:
 При помощи COA
 Посредством планировщика SRC-PE
 Смена параметров Policer-а в глобальной конфигурации на
который ссылается фильтр из dynamic profile. После commit
новые значения полисеров применятся ко всем подписчикам
кому назначена соответствующая политика.
 Смена параметров shaping-rate в настройках schrduler-а.
После commit новые значения rate-limit применятся ко всем
подписчикам кому назначен соответствующий CoS-профиль.
Начиная с 11.4 настройка CoS scheduler-ов может быть
вынесена в за пределы конфигурации для dynamic-profile

Path 133794837764

More Related Content

What's hot

Similar to Path 133794837764

Path 133794837764
