1. TUGAS
JARINGAN KOMPUTER
NOMOR 2
AINY ZAHRA
PTK A
14B20017
PENDIDIKAN TEKNOLOGI KEJURUAN
PROGRAM PASCASARJANA UNIVERSITAS NEGERI MAKASSAR
2015

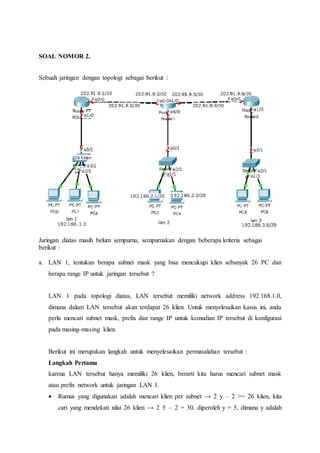

2. SOAL NOMOR 2.
Sebuah jaringan dengan topologi sebagai berikut :
Jaringan diatas masih belum sempurna, sempurnakan dengan beberapa kriteria sebagai
berikut :
a. LAN 1, tentukan berapa subnet mask yang bisa mencukupi klien sebanyak 26 PC dan
berapa range IP untuk jaringan tersebut ?
LAN 1 pada topologi diatas, LAN tersebut memiliki network address 192.168.1.0,
dimana dalam LAN tersebut akan terdapat 26 klien. Untuk menyelesaikan kasus ini, anda
perlu mencari subnet mask, prefix dan range IP untuk kemudian IP tersebut di konfigurasi
pada masing-masing klien.
Berikut ini merupakan langkah untuk menyelesaikan permasalahan tersebut :
Langkah Pertama
karena LAN tersebut hanya memiliki 26 klien, berarti kita harus mencari subnet mask
atau prefix network untuk jaringan LAN 1.
 Rumus yang digunakan adalah mencari klien per subnet → 2 y – 2 >= 26 klien, kita
cari yang mendekati nilai 26 klien → 2 5 – 2 = 30. diperoleh y = 5, dimana y adalah

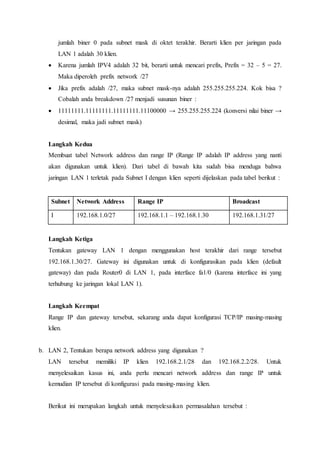

3. jumlah biner 0 pada subnet mask di oktet terakhir. Berarti klien per jaringan pada
LAN 1 adalah 30 klien.
 Karena jumlah IPV4 adalah 32 bit, berarti untuk mencari prefix, Prefix = 32 – 5 = 27.
Maka diperoleh prefix network /27
 Jika prefix adalah /27, maka subnet mask-nya adalah 255.255.255.224. Kok bisa ?
Cobalah anda breakdown /27 menjadi susunan biner :
 11111111.11111111.11111111.11100000 → 255.255.255.224 (konversi nilai biner →
desimal, maka jadi subnet mask)
Langkah Kedua
Membuat tabel Network address dan range IP (Range IP adalah IP address yang nanti
akan digunakan untuk klien). Dari tabel di bawah kita sudah bisa menduga bahwa
jaringan LAN 1 terletak pada Subnet I dengan klien seperti dijelaskan pada tabel berikut :
Subnet Network Address Range IP Broadcast
I 192.168.1.0/27 192.168.1.1 – 192.168.1.30 192.168.1.31/27
Langkah Ketiga
Tentukan gateway LAN 1 dengan menggunakan host terakhir dari range tersebut
192.168.1.30/27. Gateway ini digunakan untuk di konfigurasikan pada klien (default
gateway) dan pada Router0 di LAN 1, pada interface fa1/0 (karena interface ini yang
terhubung ke jaringan lokal LAN 1).
Langkah Keempat
Range IP dan gateway tersebut, sekarang anda dapat konfigurasi TCP/IP masing-masing
klien.
b. LAN 2, Tentukan berapa network address yang digunakan ?
LAN tersebut memiliki IP klien 192.168.2.1/28 dan 192.168.2.2/28. Untuk
menyelesaikan kasus ini, anda perlu mencari network address dan range IP untuk
kemudian IP tersebut di konfigurasi pada masing-masing klien.
Berikut ini merupakan langkah untuk menyelesaikan permasalahan tersebut :

4. Langkah Pertama
LAN tersebut hanya memiliki prefix network /28, berarti kita harus mencari subnet mask
untuk jaringan LAN 2.
 Jika prefix adalah /28, maka subnet mask-nya adalah 255.255.255.240. Kok bisa ?
Cobalah anda breakdown /28 menjadi susunan biner :
11111111.11111111.11111111.11110000 → 255.255.255.240 (konversi nilai biner →
desimal, maka jadi subnet mask)
Langkah Kedua
Cari network address untuk LAN 2
 Ambil ip dari salah satu klien, misal 192.168.2.1/28, artinya IP address 192.168.2.1
dan subnet mask 255.255.255.240. Selanjutnya, anda ubah ke biner ip address dan
subnet tersebut dan jumlahkan dengan LOGIKA AND
11000000.10101000.00000010.00000001 → Biner IP address 192.168.2.1
11111111.11111111.11111111.11110000 → Biner subnet mask 255.255.255.240
1111000000.10101000.00000010.00000000 → Netwok address 192.168.2.0/28
Langkah Ketiga
Tentukan gateway LAN 2 dengan menggunakan host terakhir dari range network address
tersebut 192.168.2.14/28. Gateway ini digunakan untuk di konfigurasikan pada klien
(default gateway) dan pada Router1 di LAN 2, pada interface fa6/0 (karena interface ini
yang terhubung ke jaringan lokal LAN 1).
Langkah Keempat
Konfigurasikan masing-masing klien
c. LAN 3, Tentukan range IP klien ?
LAN tersebut memiliki network address 192.168.3.8/29, artinya anda sudah mengetahui
subnet mask dan prefix-nya. Untuk menyelesaikan kasus ini, anda perlu mencari range IP
untuk kemudian IP tersebut di konfigurasi pada masing-masing klien.
Berikut ini merupakan langkah untuk menyelesaikan permasalahan tersebut :

5. Langkah Pertama
LAN tersebut hanya memiliki prefix network /29, berarti kita harus mencari subnet mask
untuk jaringan LAN 3.
 Jika prefix adalah /29, maka subnet mask-nya adalah 255.255.255.248. Kok bisa ?
Cobalah anda breakdown /29 menjadi susunan biner :
11111111.11111111.11111111.11111000 → 255.255.255.248 (konversi nilai biner →
desimal, maka jadi subnet mask)
Langkah Kedua
Cari range IP untuk LAN 3
Dengan menggunakan rumus mencari klien per subnet (2 y – 2 ), anda akan mendapatkan
jumlah klien per jaringan, sekaligus menemukan Range IP untuk LAN 3. y adalah jumlah
biner 0 pada bit subnet mask.
Merujuk pada jawaban pertama, anda sudah mendapatkan bahwa y adalah 3. Artinya
jumlah klien pada LAN 3 adalah → 2 3 – 2 = 6. Berarti klien pada LAN 3 berjumlah 6
klien.
Langkah Ketiga,
Membuat tabel Network address dan range IP (Range IP adalah IP address yang nanti
akan digunakan untuk klien). Dari tabel di bawah kita sudah bisa menduga bahwa
jaringan LAN 3 terletak pada Subnet II (cermati network address LAN 3 pada topologi
soal pada halaman pertama) dengan klien seperti dijelaskan pada tabel berikut :
Subnet Network Address Range IP Broadcast
I 192.168.3.0/29 192.168.3.1 – 192.168.3.6 192.168.3.7
II 192.168.3.8/29 192.168.3.9 – 192.168.3.14 192.168.3.15
