智慧節能 Smart Energy
本文件介绍了一种利用监控电力的方法来节约电能，强调了在有限资源背景下节能的重要性。文中详细描述了系统架构及主要元件，如霍尔效应传感器和Raspberry Pi的应用。最后，总结了传感器的价格与精确度，探讨了未来在电力监控方面的应用。
智慧節能 Smart Energy
- 1.

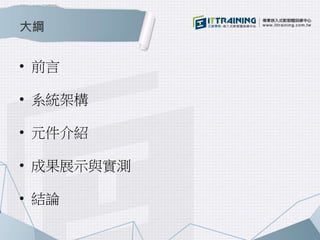

- 2. 大綱 • 前言 • 系統架構 • 元件介紹 • 成果展示與實測 • 結論
- 3. 前言 • 隨著有限的資源不斷地被開發，若是沒有 新的資源出現，那節約就是件非常重要的 事，而能源則是其中的重點。 • 電源，它是目前人類生活中不可或缺的能 源，它的來源主要是以其他資源轉換來的， 而這些資源大部分都是有限的，因此節約 電源就顯得很重要。 • 節約電能的方法有很多，本專題主要以監 控電力的方式來達成節電的效果。
- 4.

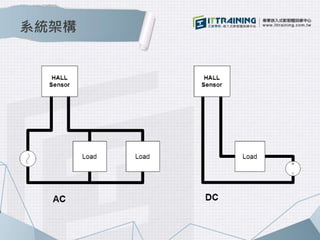

- 5.
- 6.
- 7. 元件介紹 • 霍爾效應（Halleffect） • 是指當固體導體有電流通過，且放置在一 個磁場內，導體內的電荷載子受到洛倫茲 力而偏向一邊，繼而產生電壓。

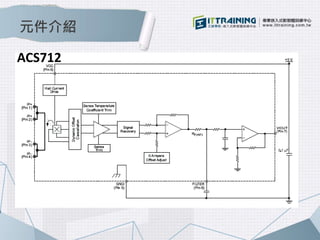

- 8.

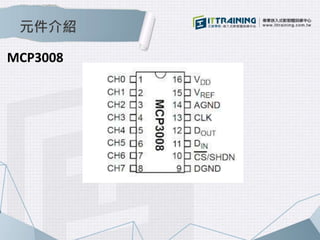

- 9.
- 10.

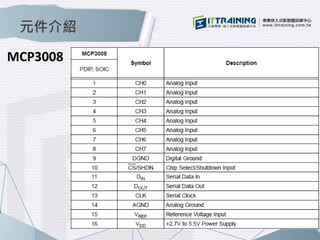

- 11.
- 12.
- 13.

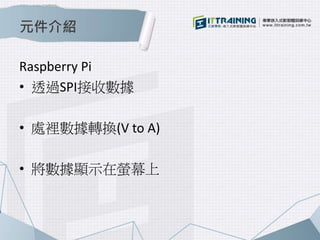

- 14. 元件介紹 Raspberry Pi • 透過SPI接收數據 • 處裡數據轉換(V to A) • 將數據顯示在螢幕上

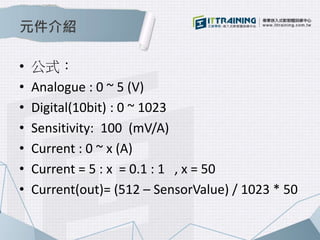

- 15. 元件介紹 • 公式： • Analogue : 0 ~ 5 (V) • Digital(10bit) : 0 ~ 1023 • Sensitivity: 100 (mV/A) • Current : 0 ~ x (A) • Current = 5 : x = 0.1 : 1 , x = 50 • Current(out)= (512 – SensorValue) / 1023 * 50
- 16.
- 17.
- 18.

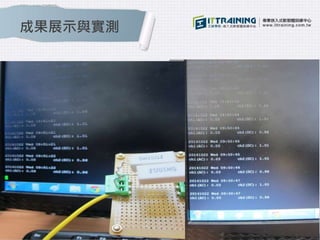

- 19.

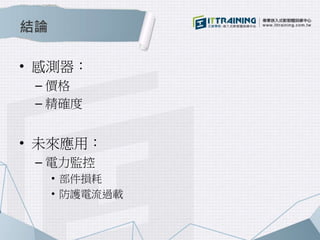

- 20. 結論 • 感測器： – 價格 – 精確度 • 未來應用： – 電力監控 • 部件損耗 • 防護電流過載
- 21.
