1. Комп'ютерні мережі
Комунікаційні технології
Урок 17 Локальна комп'ютерна мережа
9 клас

2. 

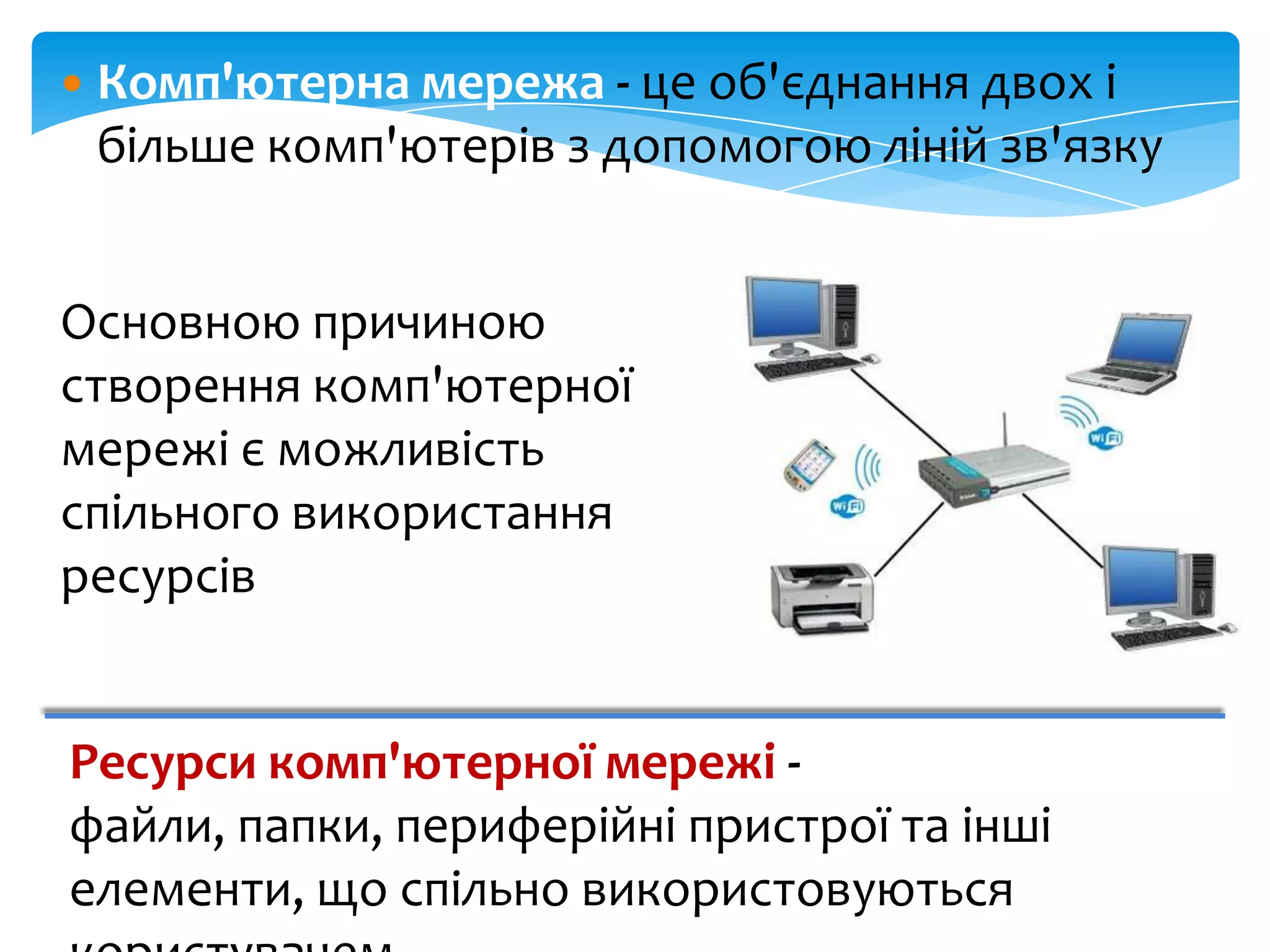

Комп'ютерна мережа - це об'єднання двох і
більше комп'ютерів з допомогою ліній зв'язку
Основною причиною
створення комп'ютерної
мережі є можливість
спільного використання
ресурсів
Ресурси комп'ютерної мережі файли, папки, периферійні пристрої та інші
елементи, що спільно використовуються

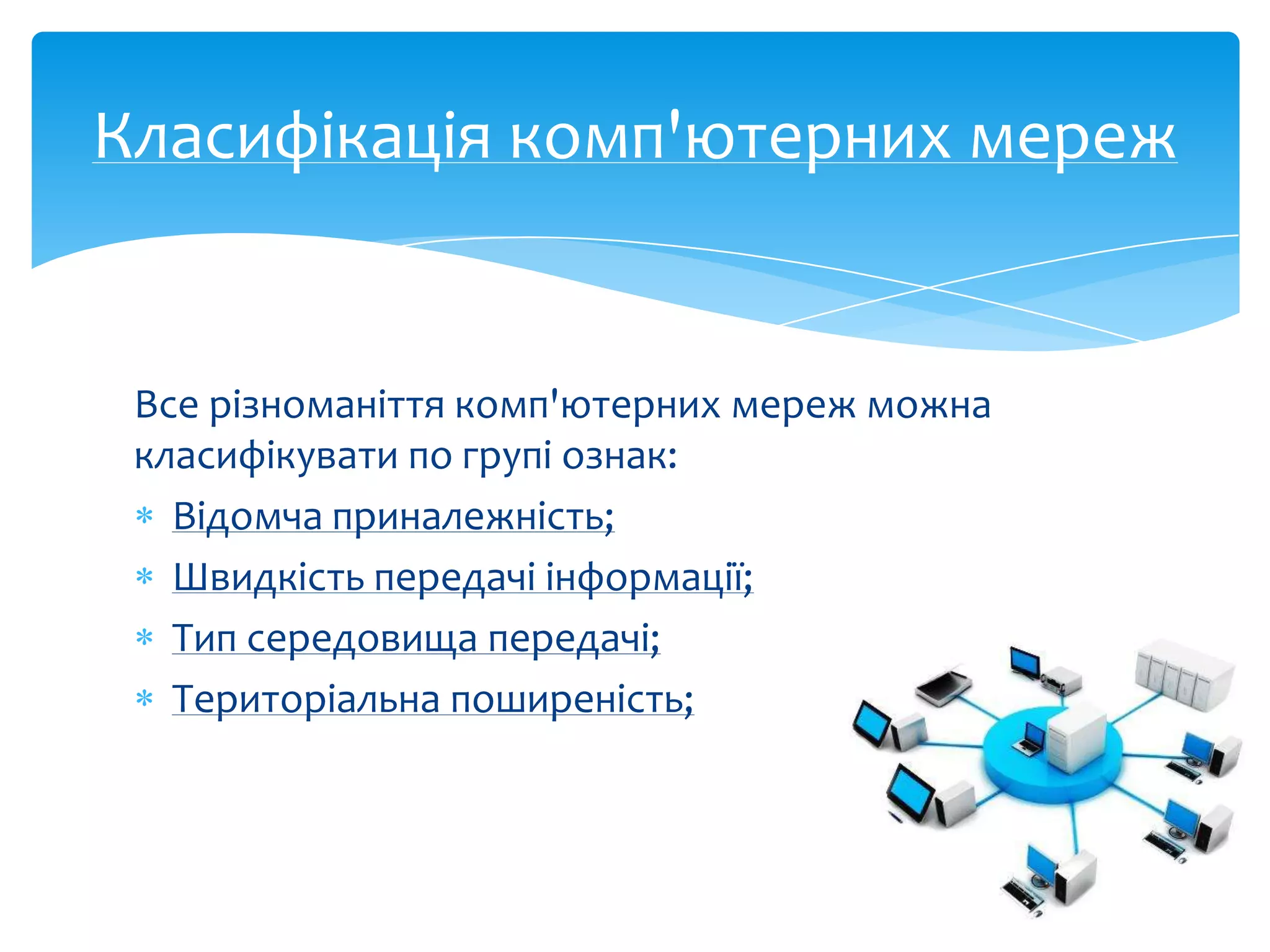

3. Класифікація комп'ютерних мереж
Все різноманіття комп'ютерних мереж можна
класифікувати по групі ознак:
Відомча приналежність;
Швидкість передачі інформації;
Тип середовища передачі;
Територіальна поширеність;

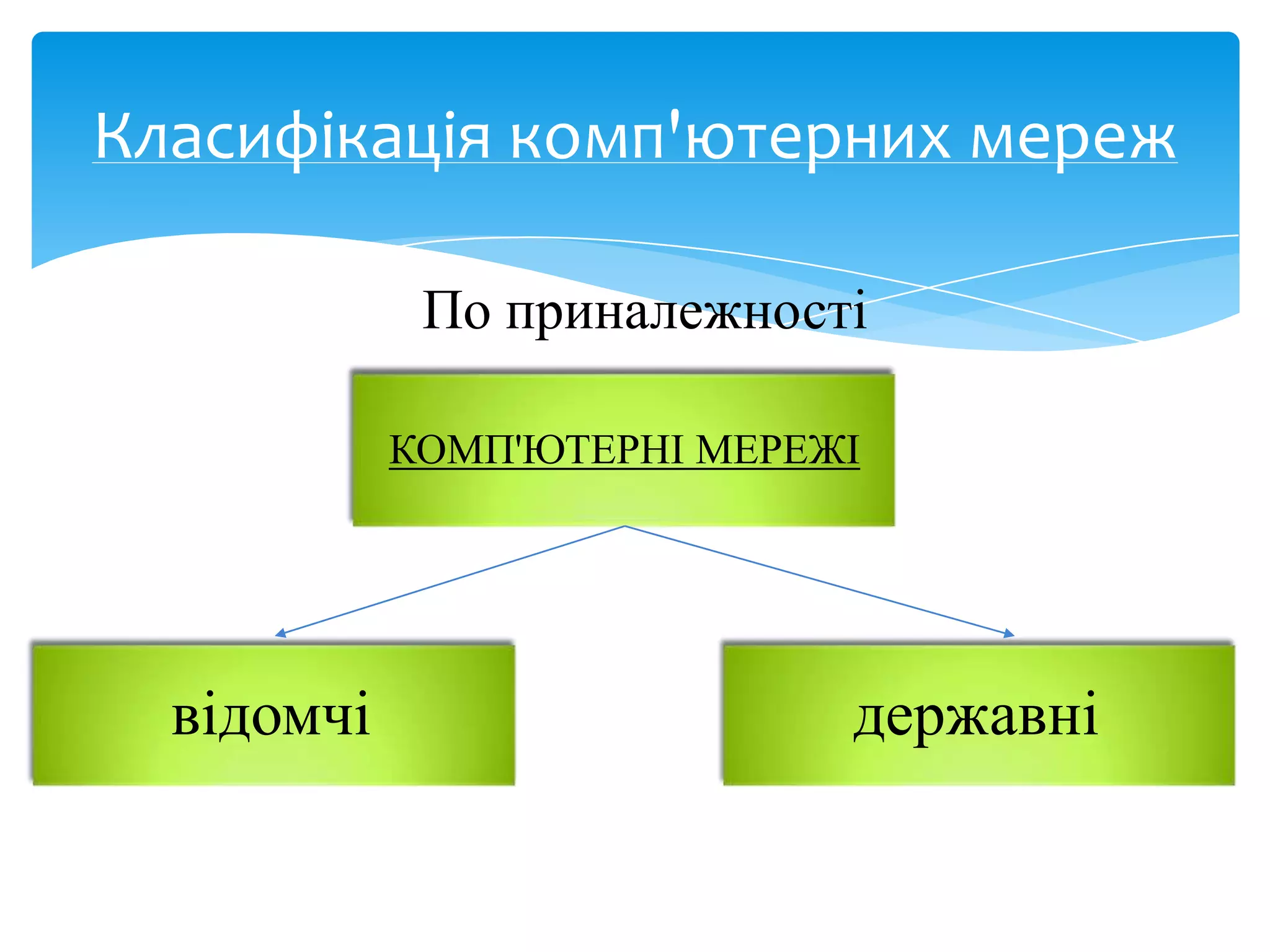

4. Класифікація комп'ютерних мереж
По приналежності
КОМП'ЮТЕРНІ МЕРЕЖІ
відомчі
державні

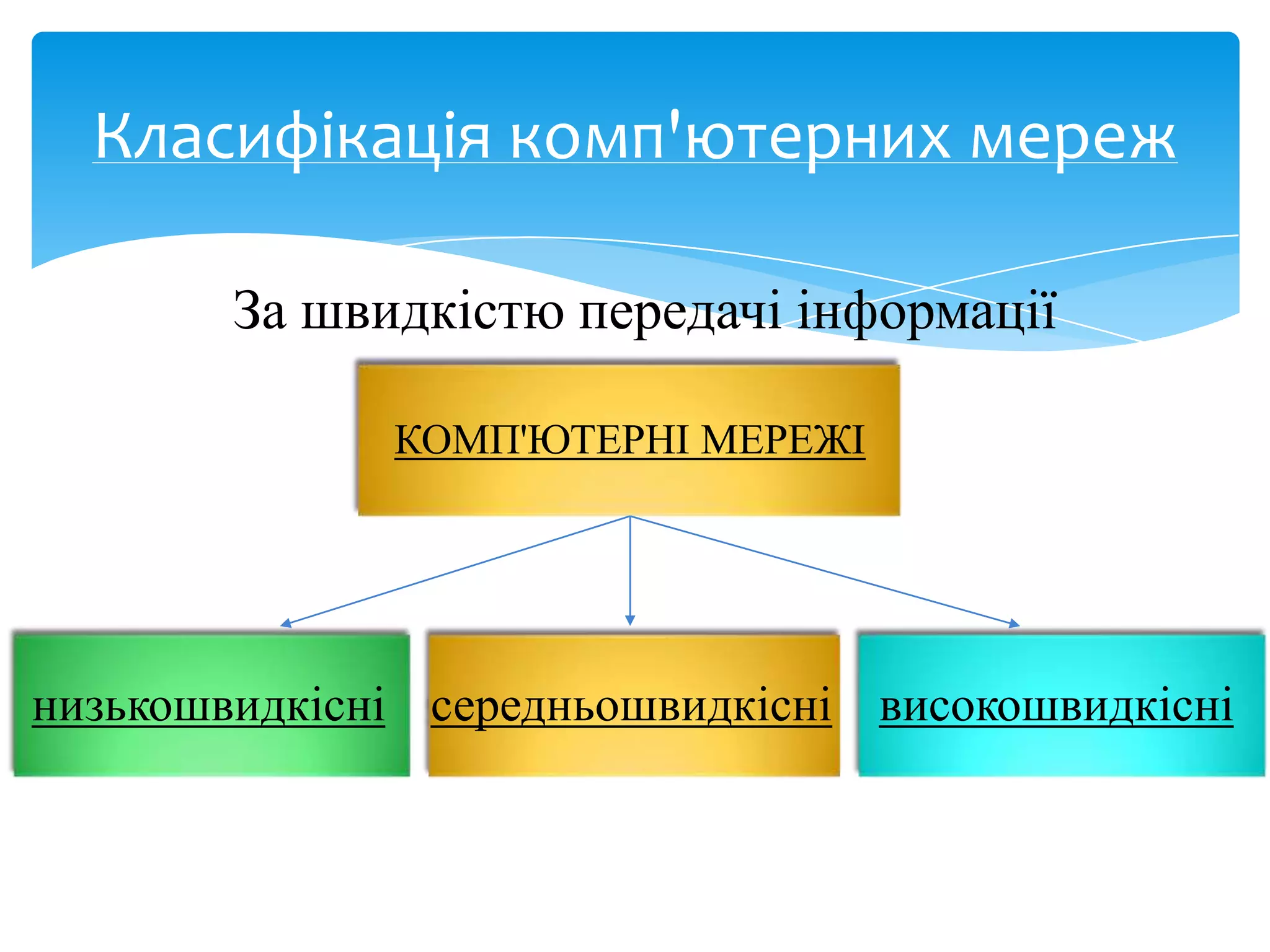

5. Класифікація комп'ютерних мереж
За швидкістю передачі інформації
КОМП'ЮТЕРНІ МЕРЕЖІ
низькошвидкісні середньошвидкісні високошвидкісні

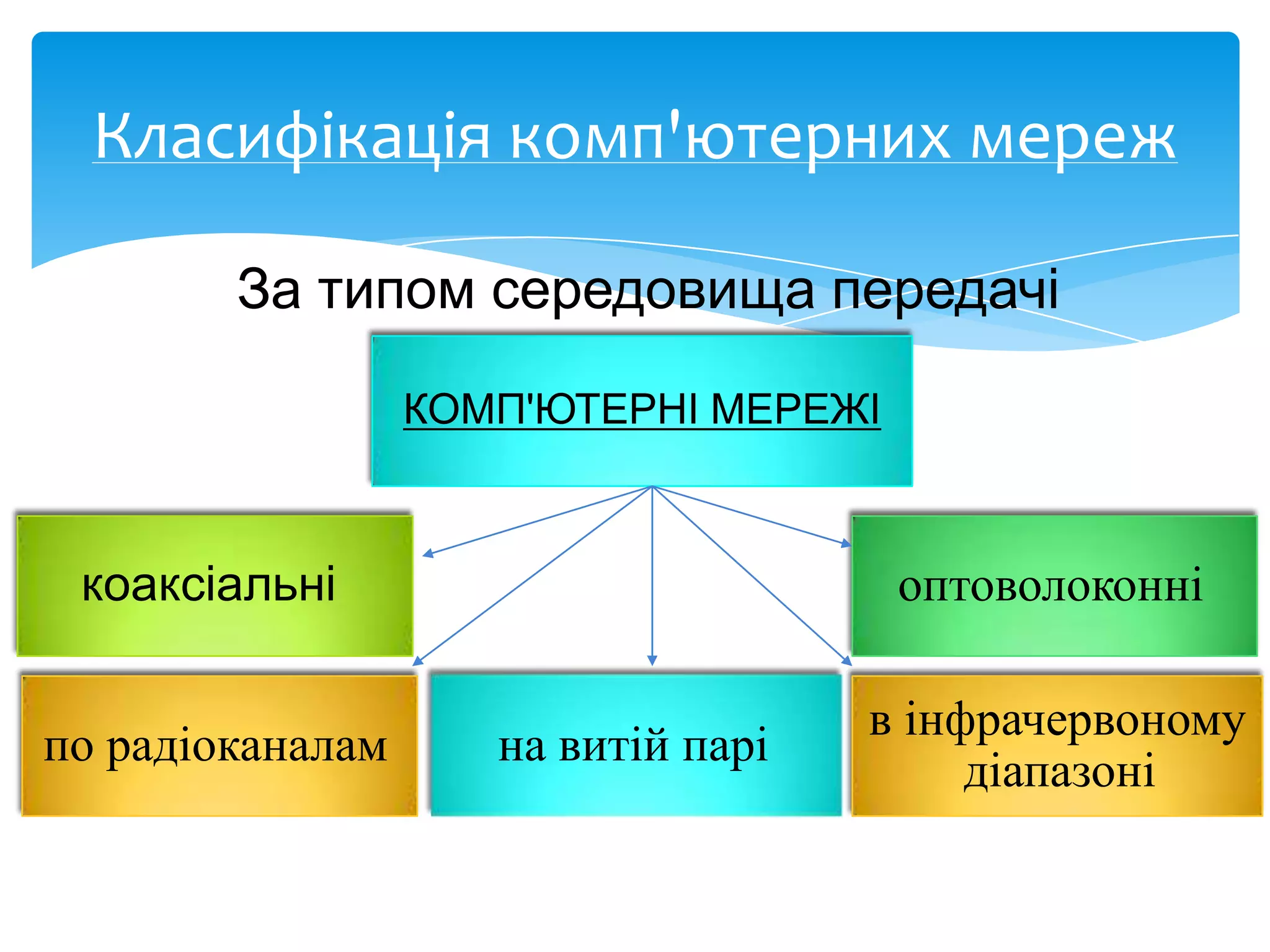

6. Класифікація комп'ютерних мереж
За типом середовища передачі
КОМП'ЮТЕРНІ МЕРЕЖІ
коаксіальні
по радіоканалам
оптоволоконні
на витій парі
в інфрачервоному
діапазоні

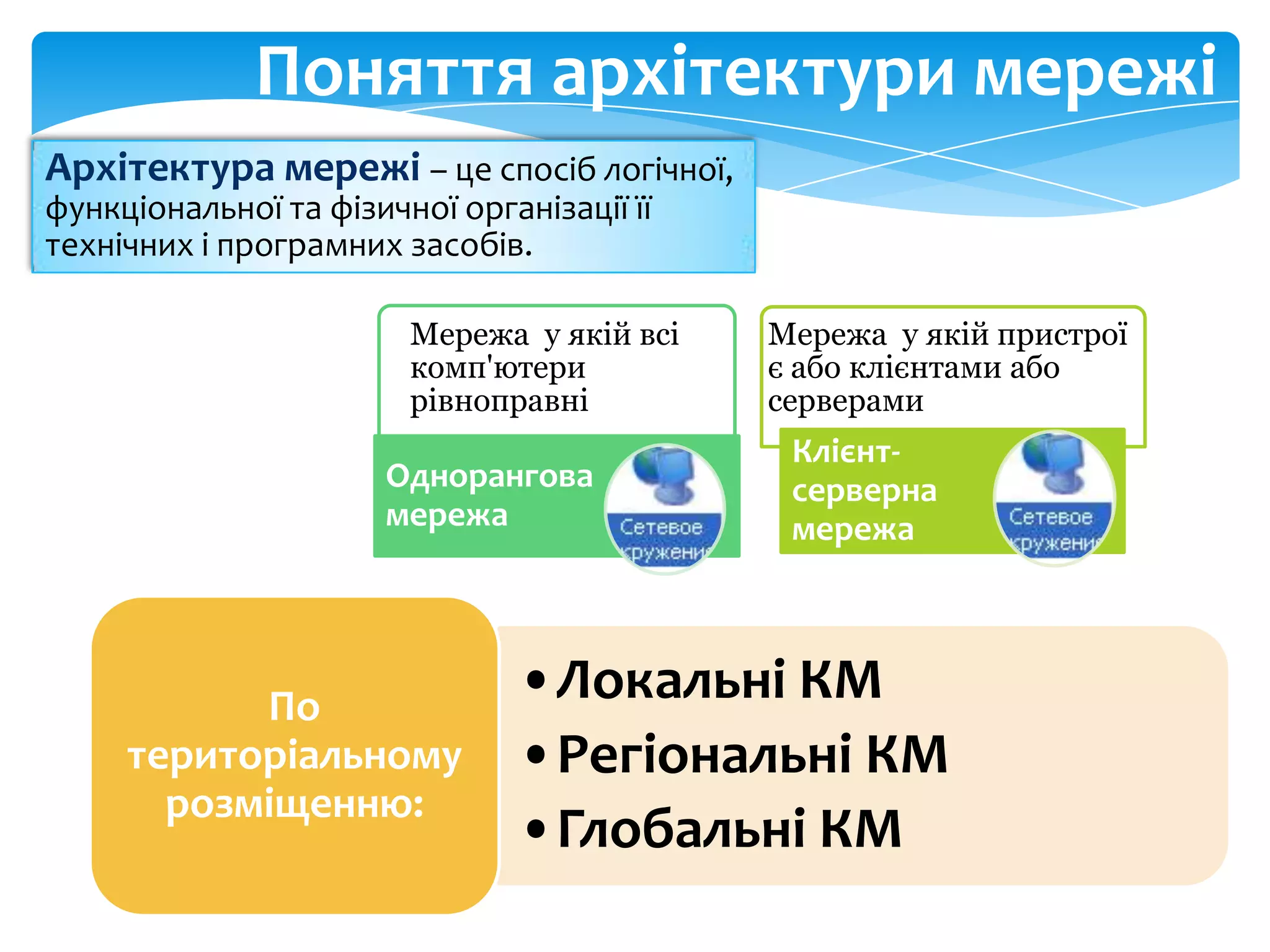

7. Поняття архітектури мережі
Архітектура мережі – це спосіб логічної,
функціональної та фізичної організації її
технічних і програмних засобів.
Мережа у якій всі
комп'ютери
рівноправні
Однорангова
мережа
По
територіальному
розміщенню:
Мережа у якій пристрої
є або клієнтами або
серверами
Клієнтсерверна
мережа
•Локальні КМ
•Регіональні КМ
•Глобальні КМ

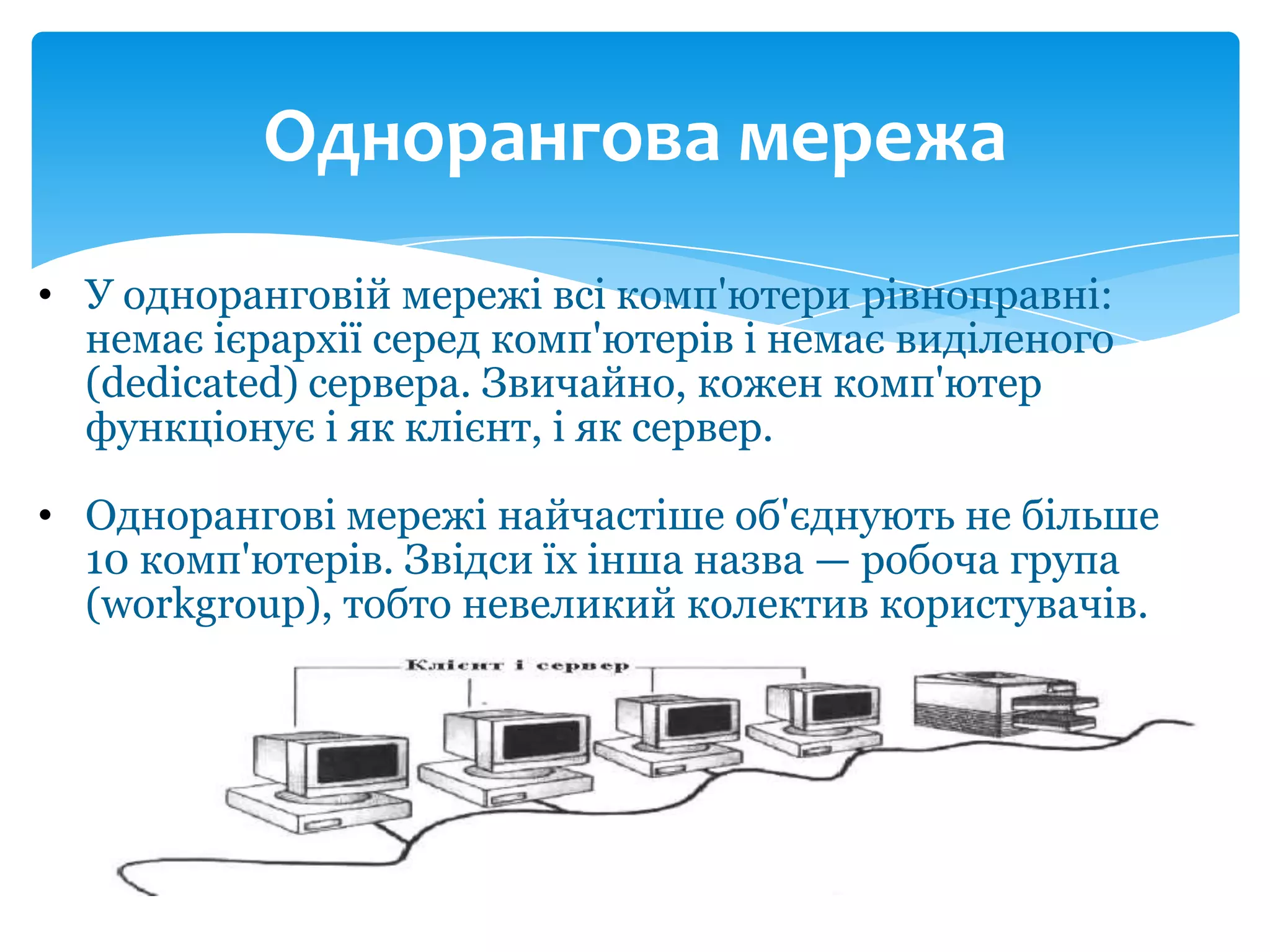

8. Однорангова мережа
• У одноранговій мережі всі комп'ютери рівноправні:
немає ієрархії серед комп'ютерів і немає виділеного
(dedicated) сервера. Звичайно, кожен комп'ютер
функціонує і як клієнт, і як сервер.
• Однорангові мережі найчастіше об'єднують не більше
10 комп'ютерів. Звідси їх інша назва — робоча група
(workgroup), тобто невеликий колектив користувачів.

9. Локальна комп'ютерна мережа
Кожен
комп'ютер, підключений до
локальної мережі, повинен
мати спеціальну плату
(мережевий адаптер).
Між собою комп'ютери
(мережеві адаптери)
з'єднуються за допомогою
кабелів.

10. Локальна комп'ютерна мережа
Мережі надають користувачам можливість не
тільки швидкого обміну інформацією, але і спільної
роботи на принтерах і інших периферійних
пристроях, і навіть одночасної обробки документів.

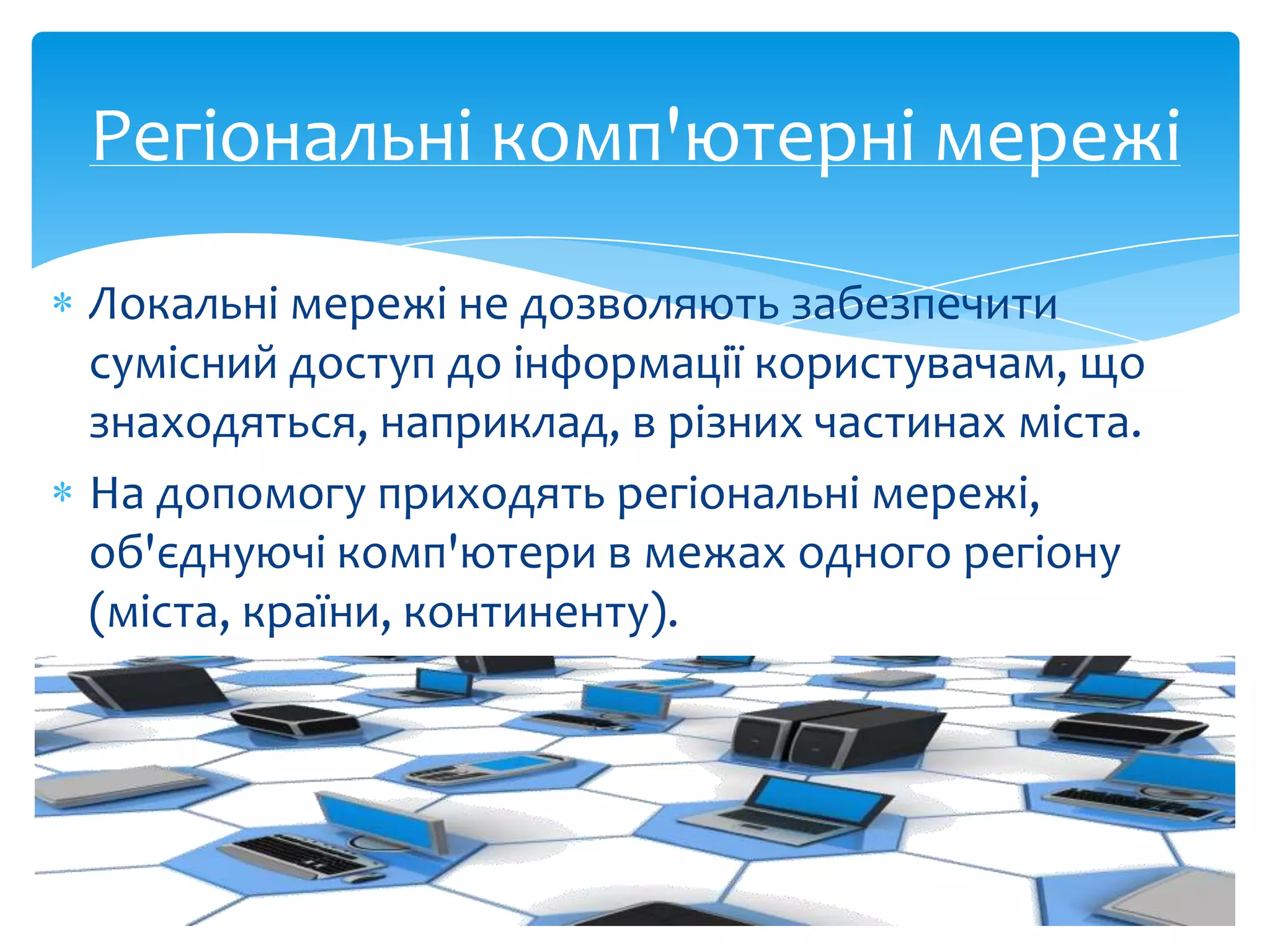

11. Регіональні комп'ютерні мережі
Локальні мережі не дозволяють забезпечити
сумісний доступ до інформації користувачам, що
знаходяться, наприклад, в різних частинах міста.
На допомогу приходять регіональні мережі,
об'єднуючі комп'ютери в межах одного регіону
(міста, країни, континенту).

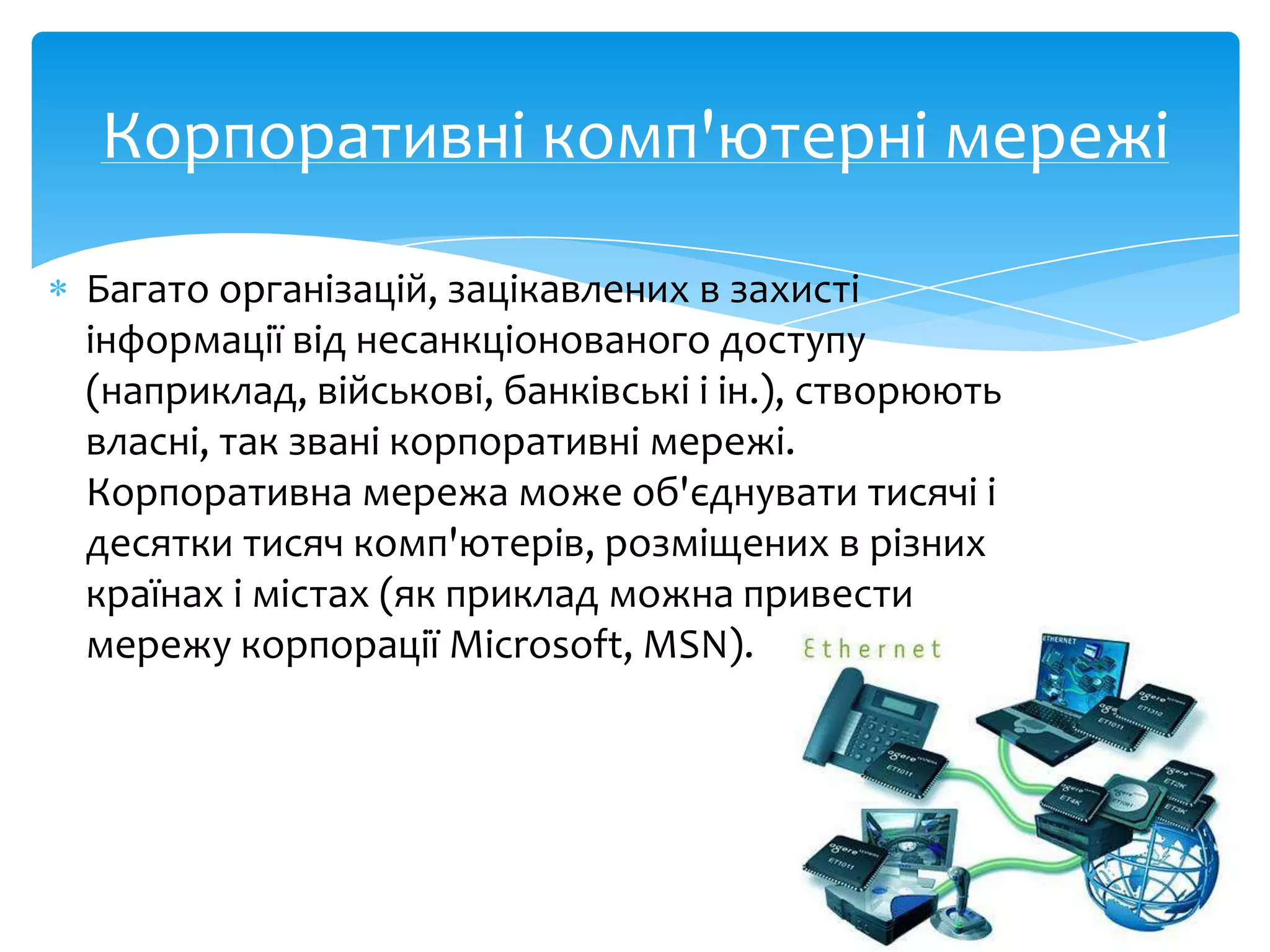

12. Корпоративні комп'ютерні мережі
Багато організацій, зацікавлених в захисті
інформації від несанкціонованого доступу
(наприклад, військові, банківські і ін.), створюють
власні, так звані корпоративні мережі.
Корпоративна мережа може об'єднувати тисячі і
десятки тисяч комп'ютерів, розміщених в різних
країнах і містах (як приклад можна привести
мережу корпорації Microsoft, MSN).

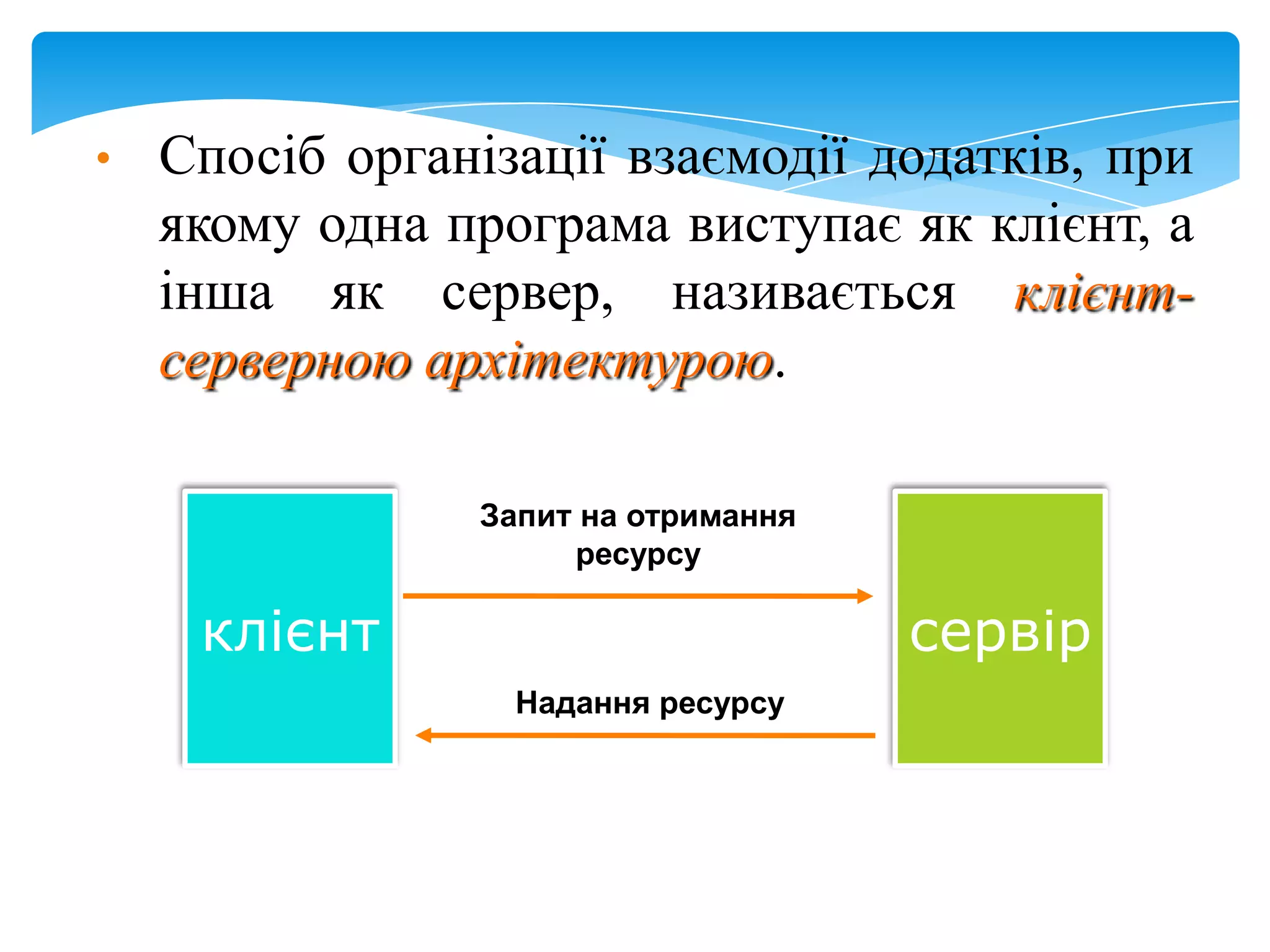

13. •
Спосіб організації взаємодії додатків, при
якому одна програма виступає як клієнт, а
інша як сервер, називається клієнтсерверною архітектурою.
Запит на отримання
ресурсу
клієнт
сервір
Надання ресурсу

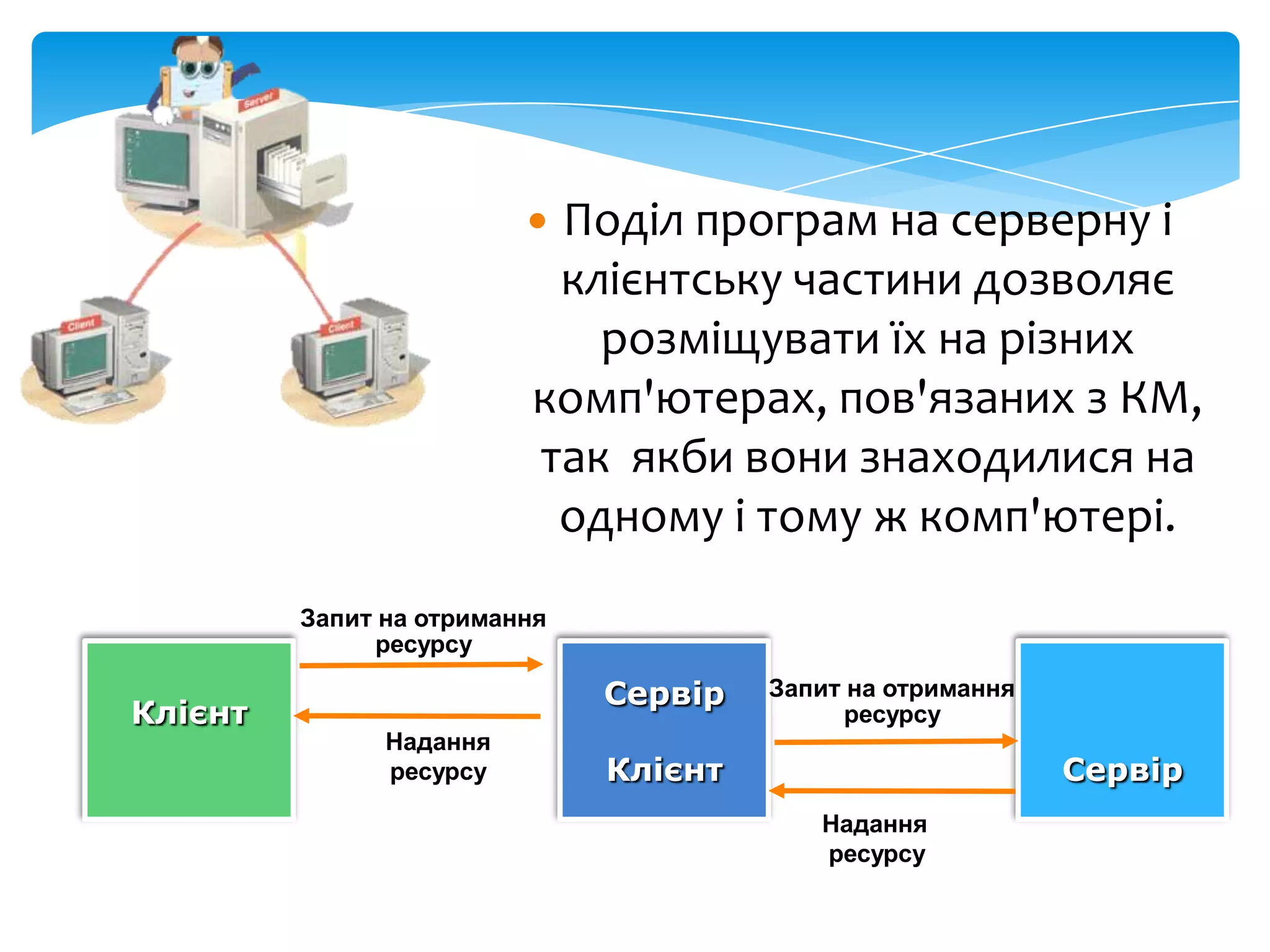

14. Поділ програм на серверну і
клієнтську частини дозволяє
розміщувати їх на різних
комп'ютерах, пов'язаних з КМ,
так якби вони знаходилися на
одному і тому ж комп'ютері.

Запит на отримання
ресурсу
Клієнт
Сервір
Надання
ресурсу
Запит на отримання
ресурсу
Клієнт
Сервір
Надання
ресурсу

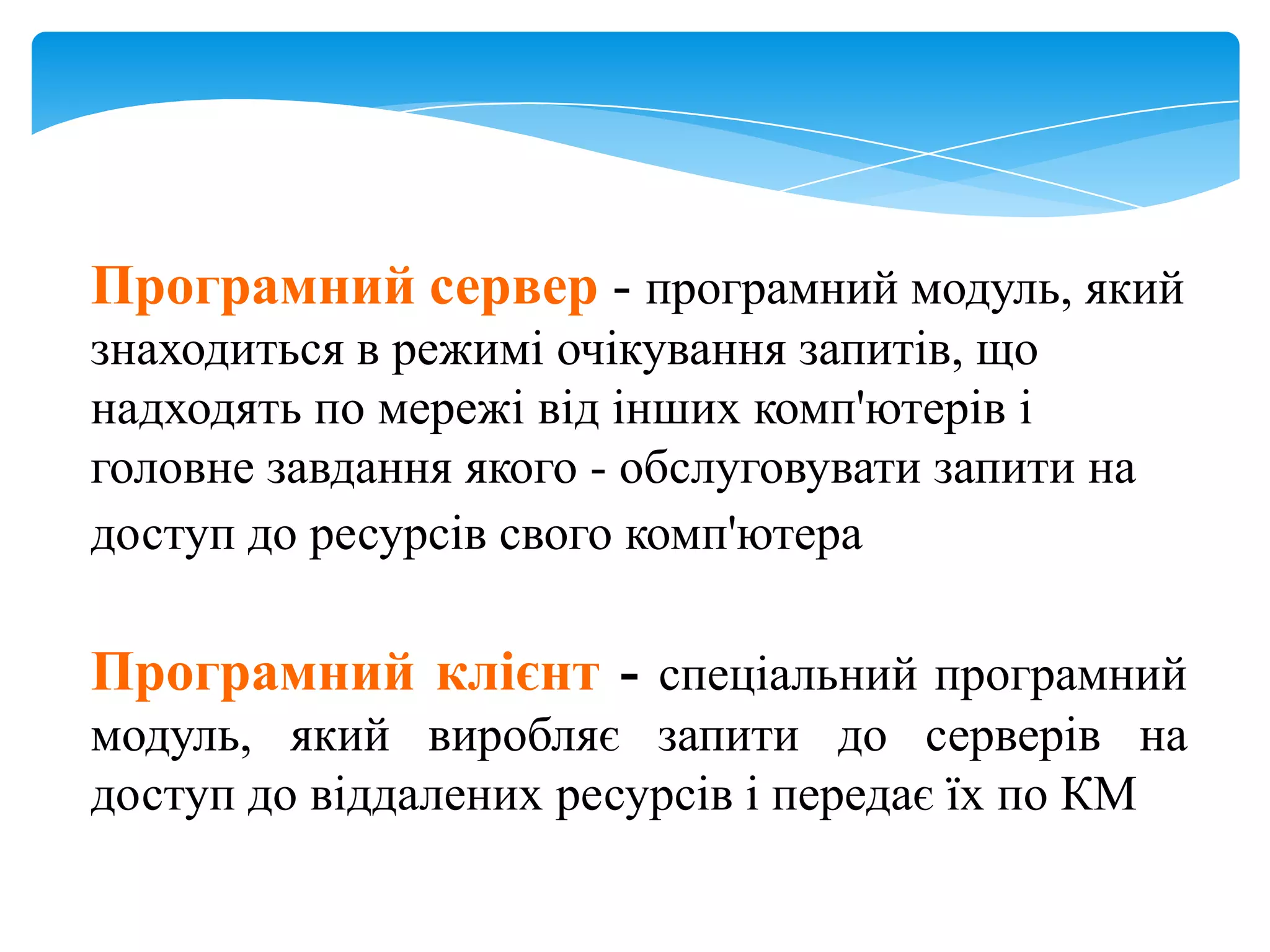

15. Програмний сервер - програмний модуль, який
знаходиться в режимі очікування запитів, що
надходять по мережі від інших комп'ютерів і
головне завдання якого - обслуговувати запити на
доступ до ресурсів свого комп'ютера
Програмний клієнт - спеціальний програмний
модуль, який виробляє запити до серверів на
доступ до віддалених ресурсів і передає їх по КМ

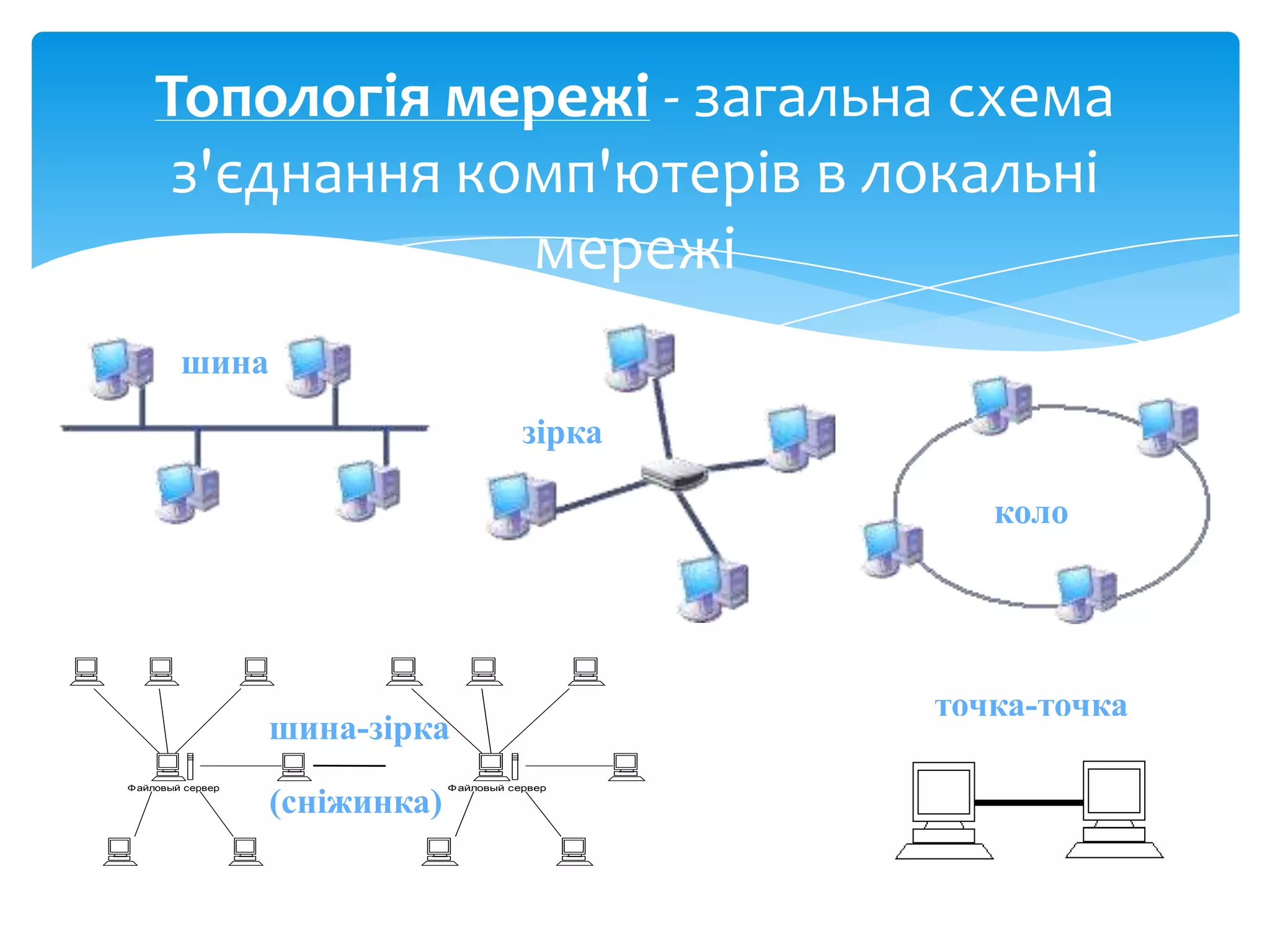

16. Топологія мережі - загальна схема
з'єднання комп'ютерів в локальні
мережі
шина
зірка
коло
шина-зірка
Ф айловый сервер
(сніжинка)
Ф айловый сервер
точка-точка

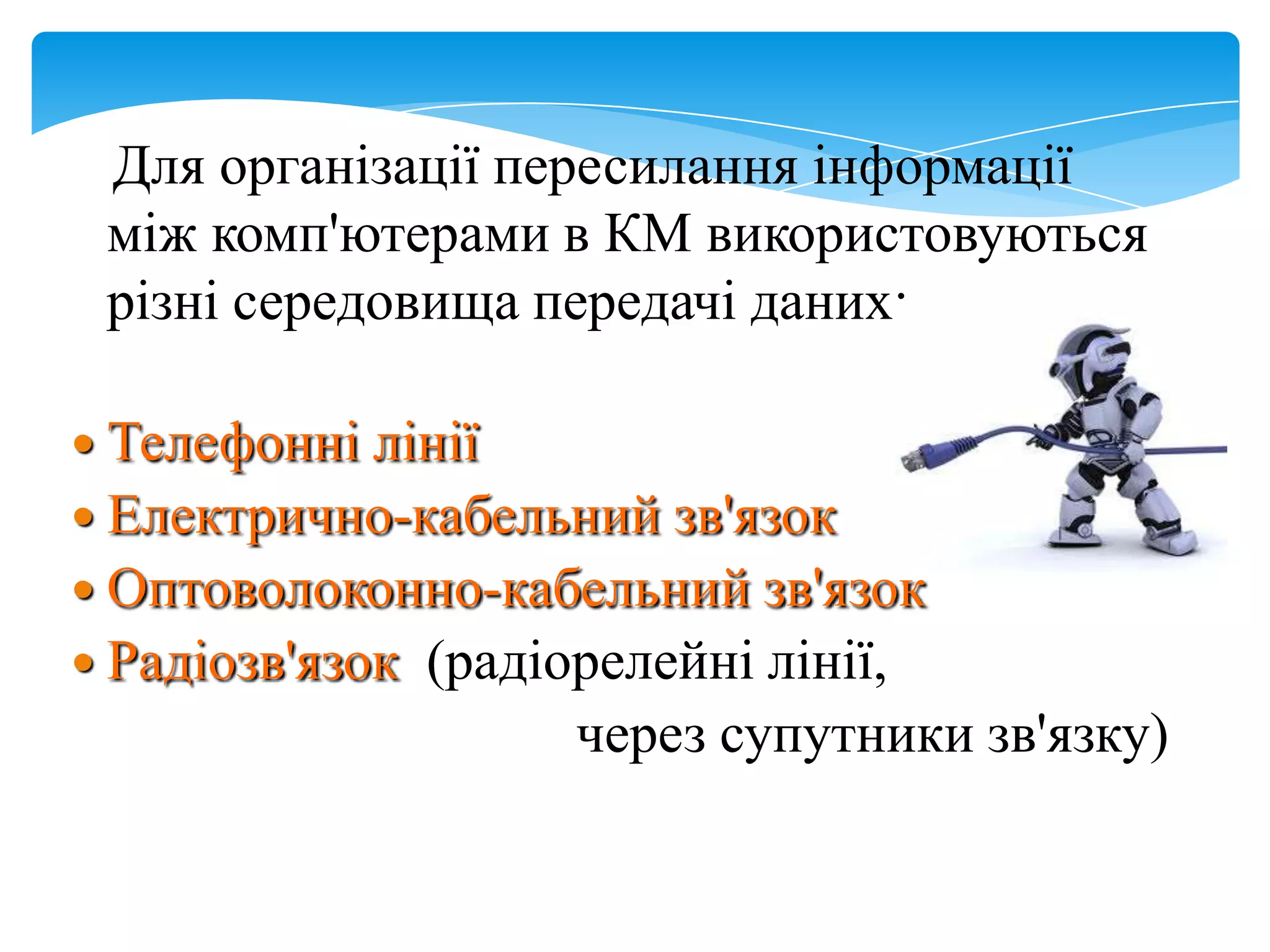

17. Для організації пересилання інформації
між комп'ютерами в КМ використовуються
різні середовища передачі даних:
 Телефонні
лінії
 Електрично-кабельний зв'язок
 Оптоволоконно-кабельний зв'язок
 Радіозв'язок (радіорелейні лінії,
через супутники зв'язку)

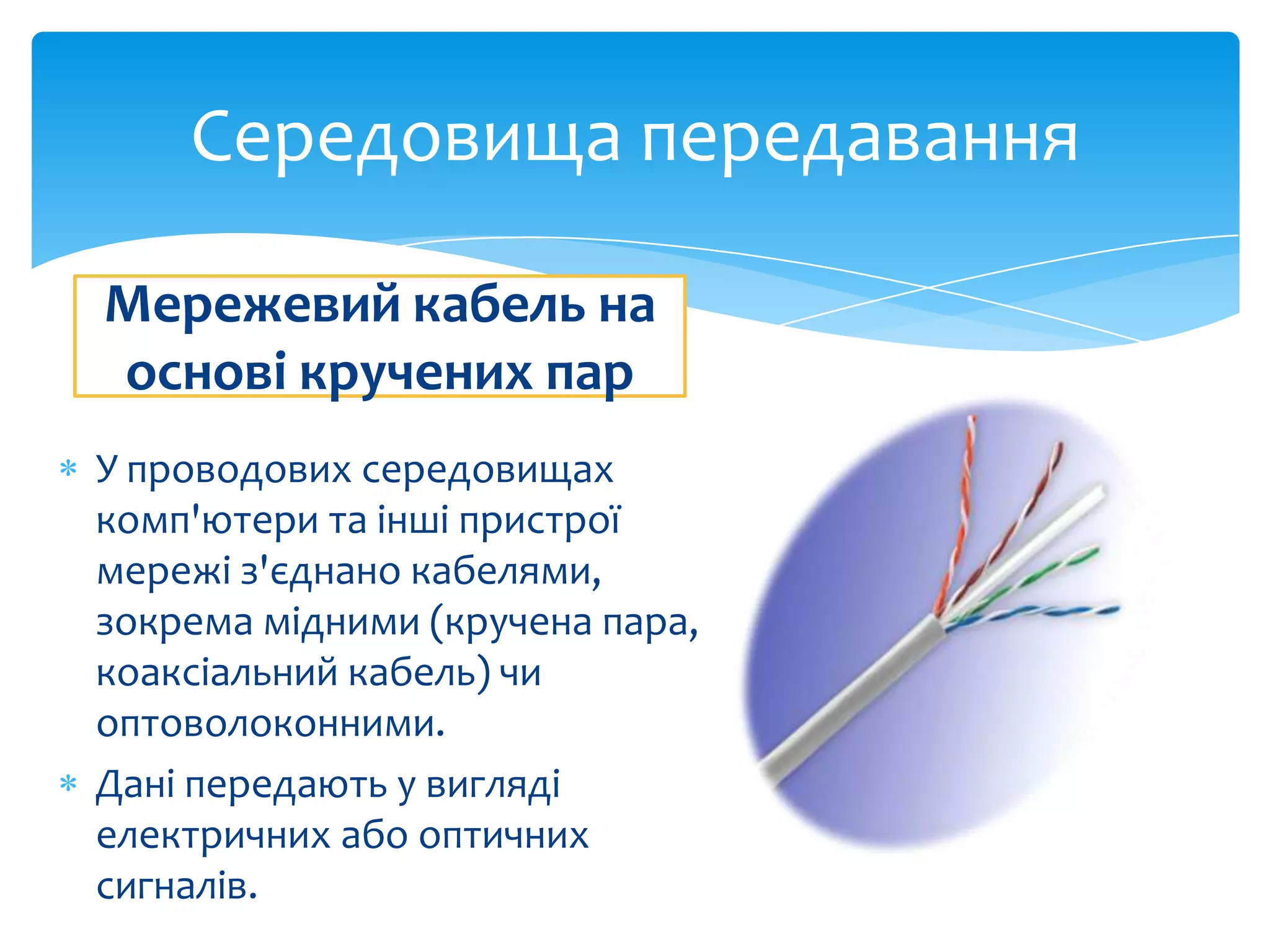

18. Середовища передавання
Мережевий кабель на
основі кручених пар
У проводових середовищах
комп'ютери та інші пристрої
мережі з'єднано кабелями,
зокрема мідними (кручена пара,
коаксіальний кабель) чи
оптоволоконними.
Дані передають у вигляді
електричних або оптичних
сигналів.

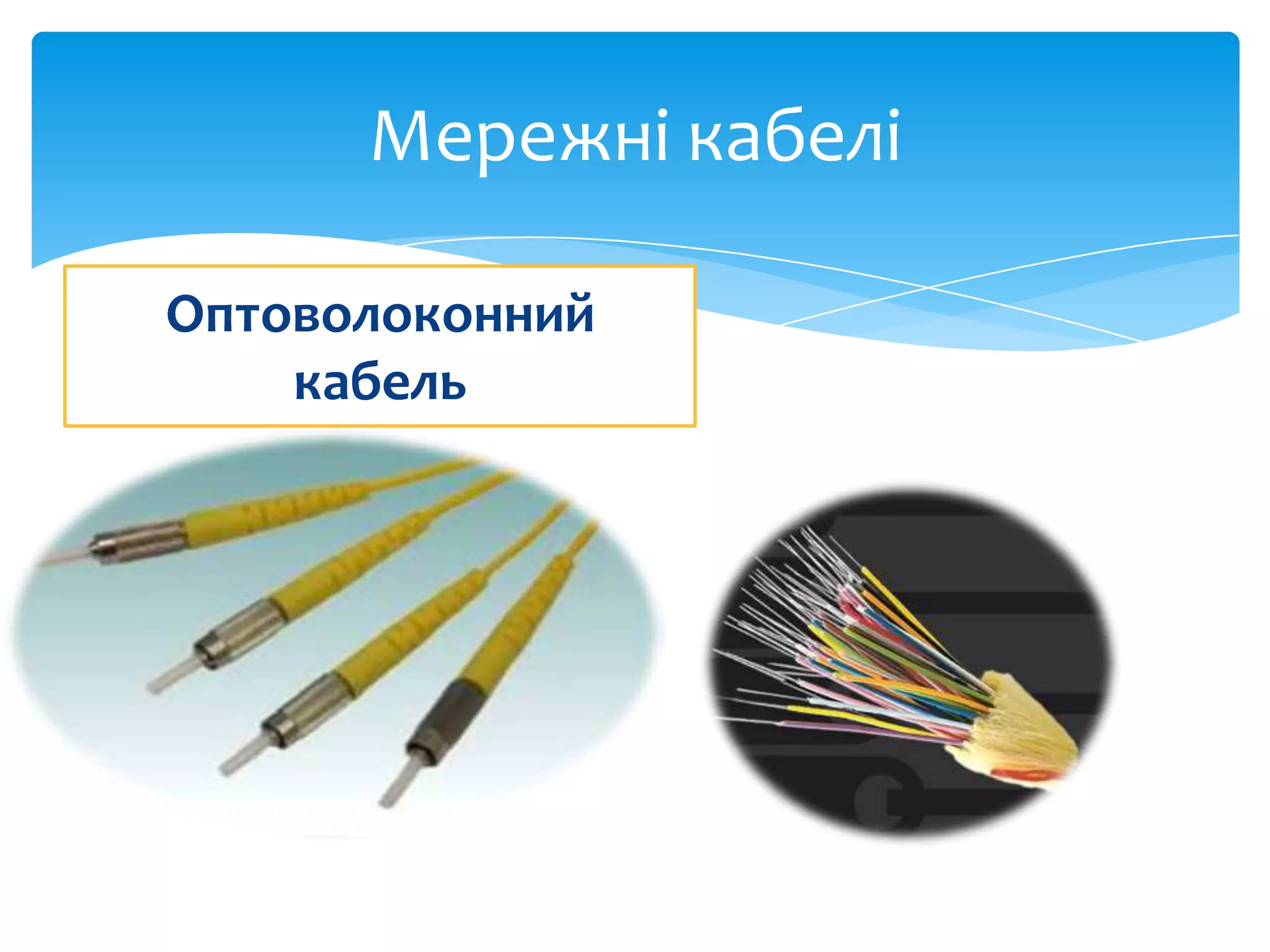

19. Мережні кабелі
Оптоволоконний
кабель

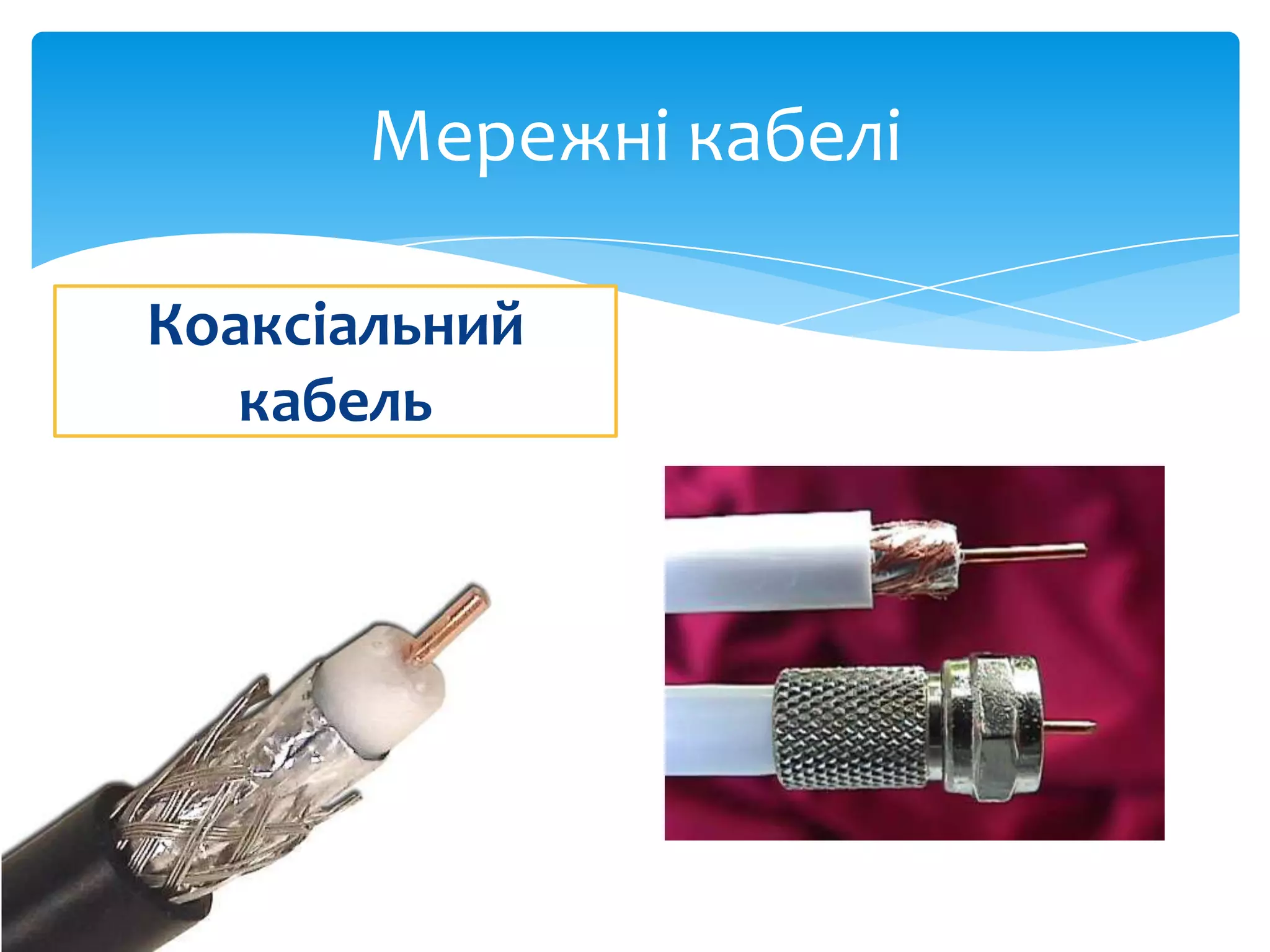

20. Мережні кабелі
Коаксіальний
кабель

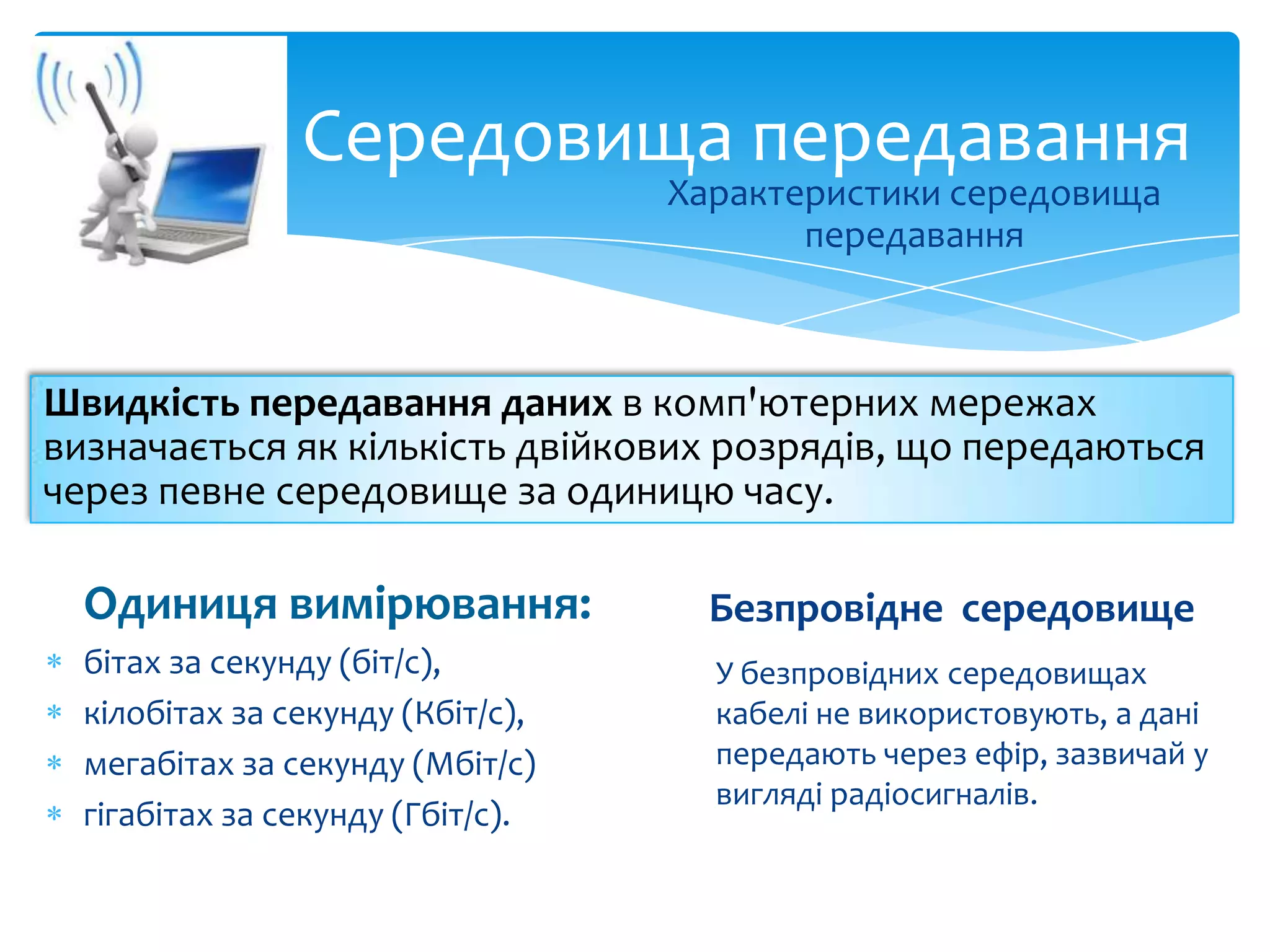

21. Середовища передавання
Характеристики середовища
передавання
Швидкість передавання даних в комп'ютерних мережах
визначається як кількість двійкових розрядів, що передаються
через певне середовище за одиницю часу.
Одиниця вимірювання:
Безпровідне середовище
бітах за секунду (біт/с),
кілобітах за секунду (Кбіт/с),
мегабітах за секунду (Мбіт/с)
гігабітах за секунду (Гбіт/с).
У безпровідних середовищах
кабелі не використовують, а дані
передають через ефір, зазвичай у
вигляді радіосигналів.

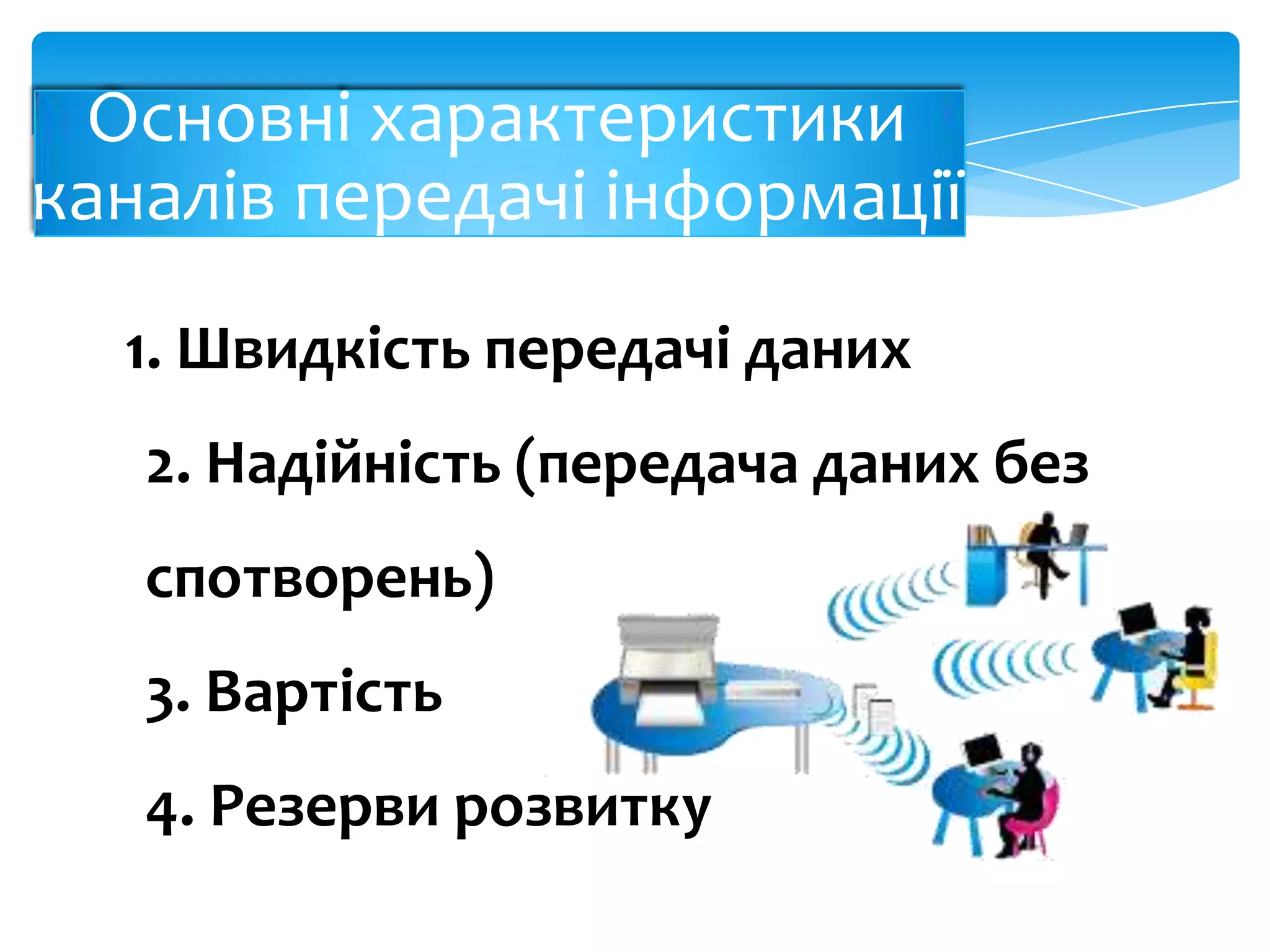

22. 1. Швидкість передачі даних
2. Надійність (передача даних без
спотворень)
3. Вартість
4. Резерви розвитку

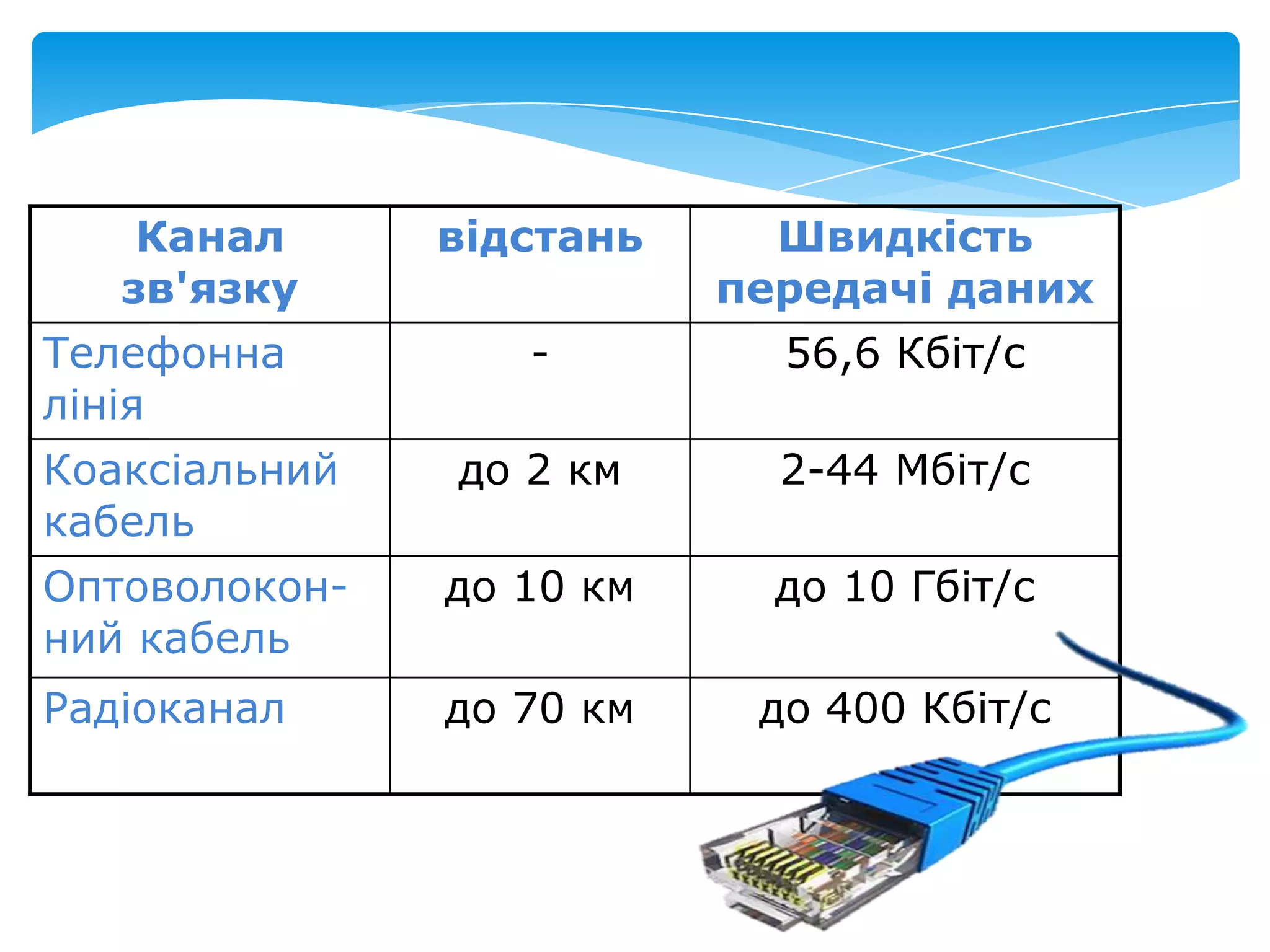

23. Канал
зв'язку
відстань
Швидкість
передачі даних
-
56,6 Кбіт/с
Коаксіальний
кабель
до 2 км
2-44 Мбіт/с
Оптоволоконний кабель
до 10 км
до 10 Гбіт/с
Радіоканал
до 70 км
до 400 Кбіт/с
Телефонна
лінія

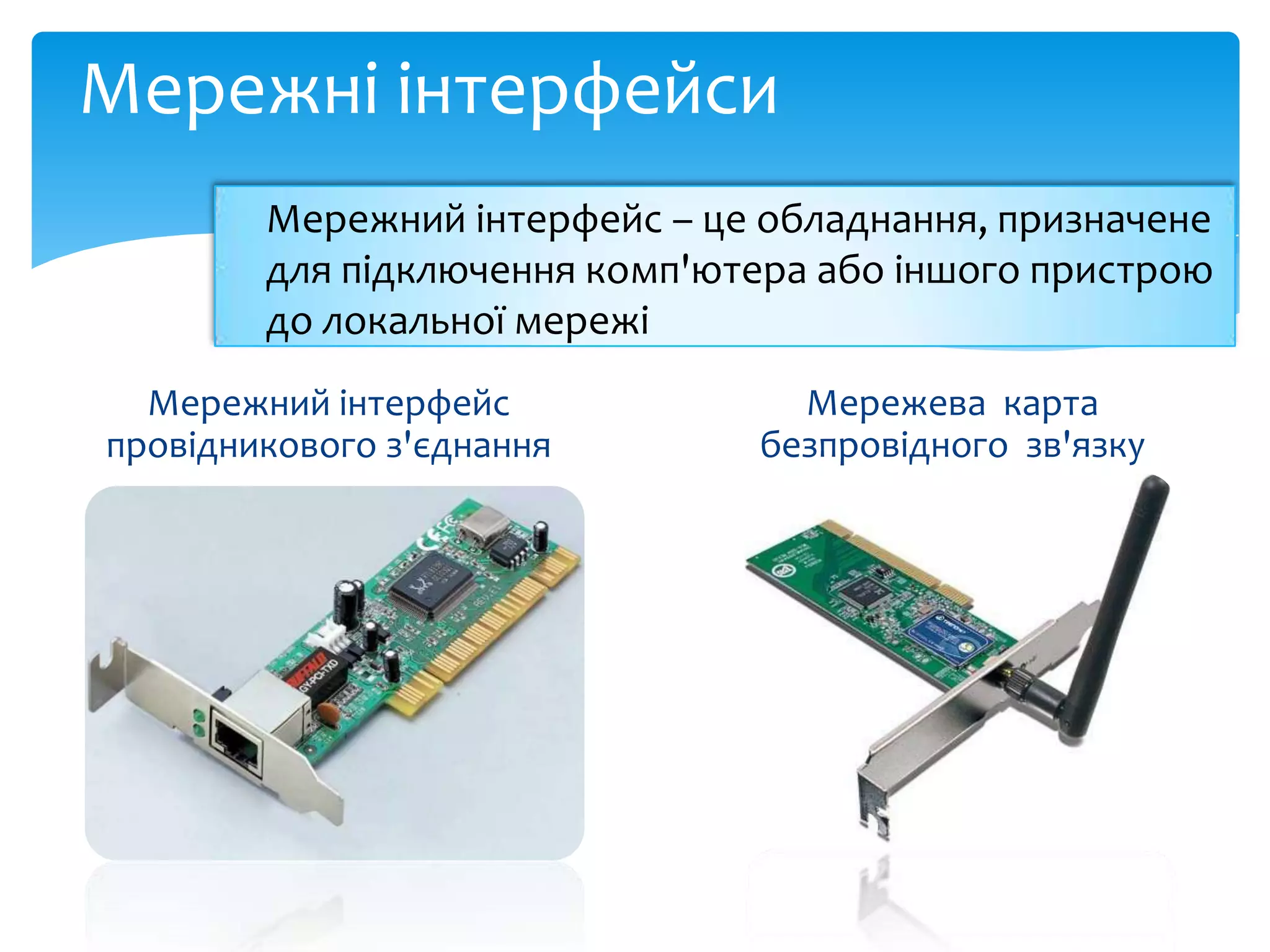

24. Мережні інтерфейси
Мережний інтерфейс – це обладнання, призначене
для підключення комп'ютера або іншого пристрою
до локальної мережі
Мережний інтерфейс
провідникового з'єднання
Мережева карта
безпровідного зв'язку

25. Модеми
Модем – це пристрій, що застосовується
для підключення комп'ютерів до
глобальних мереж
модеми для телефонних ліній
телевізійних кабельних ліній
супутникові модеми
модеми для мобільного
зв'язку.

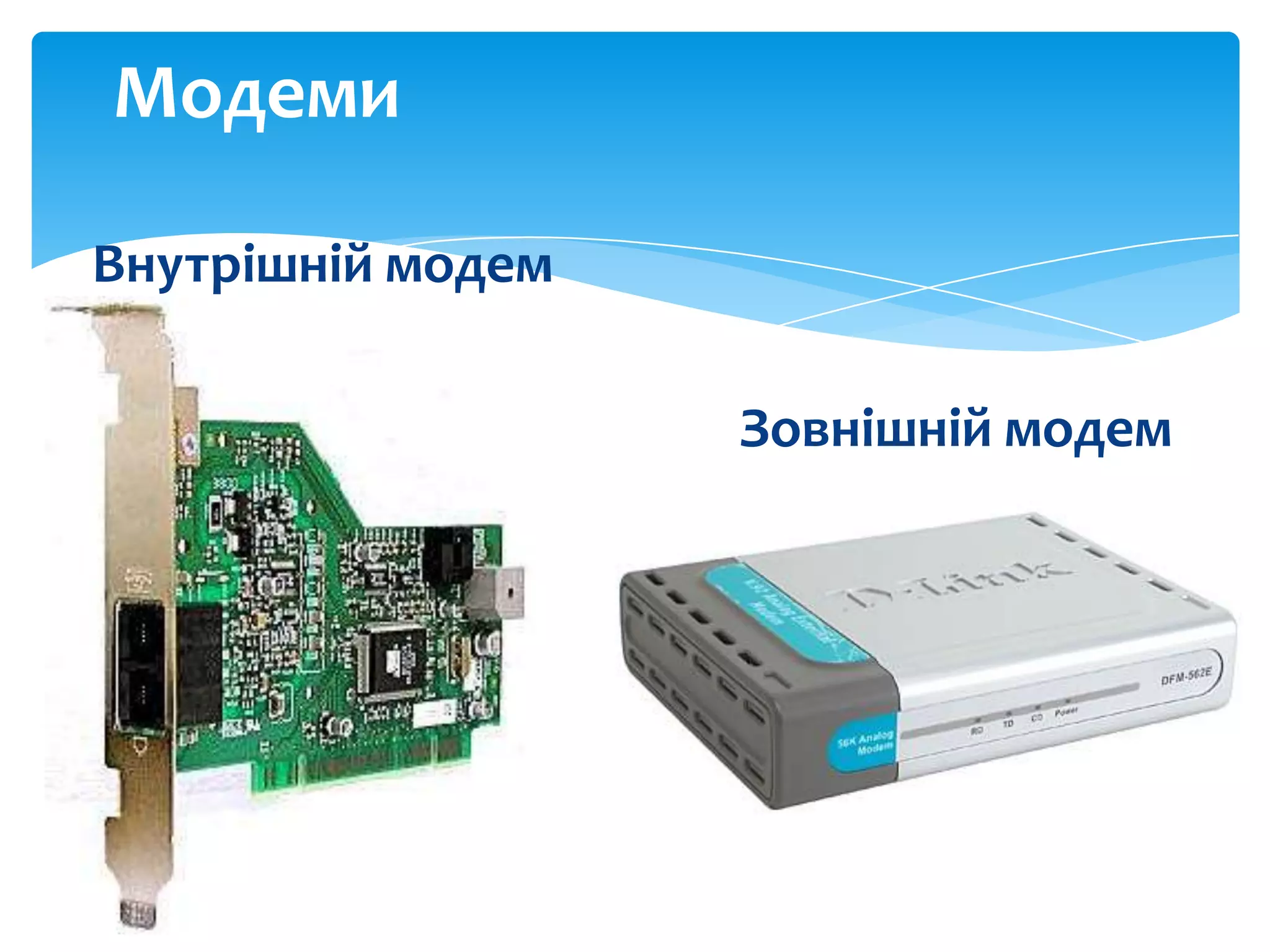

26. Модеми
Внутрішній модем
Зовнішній модем

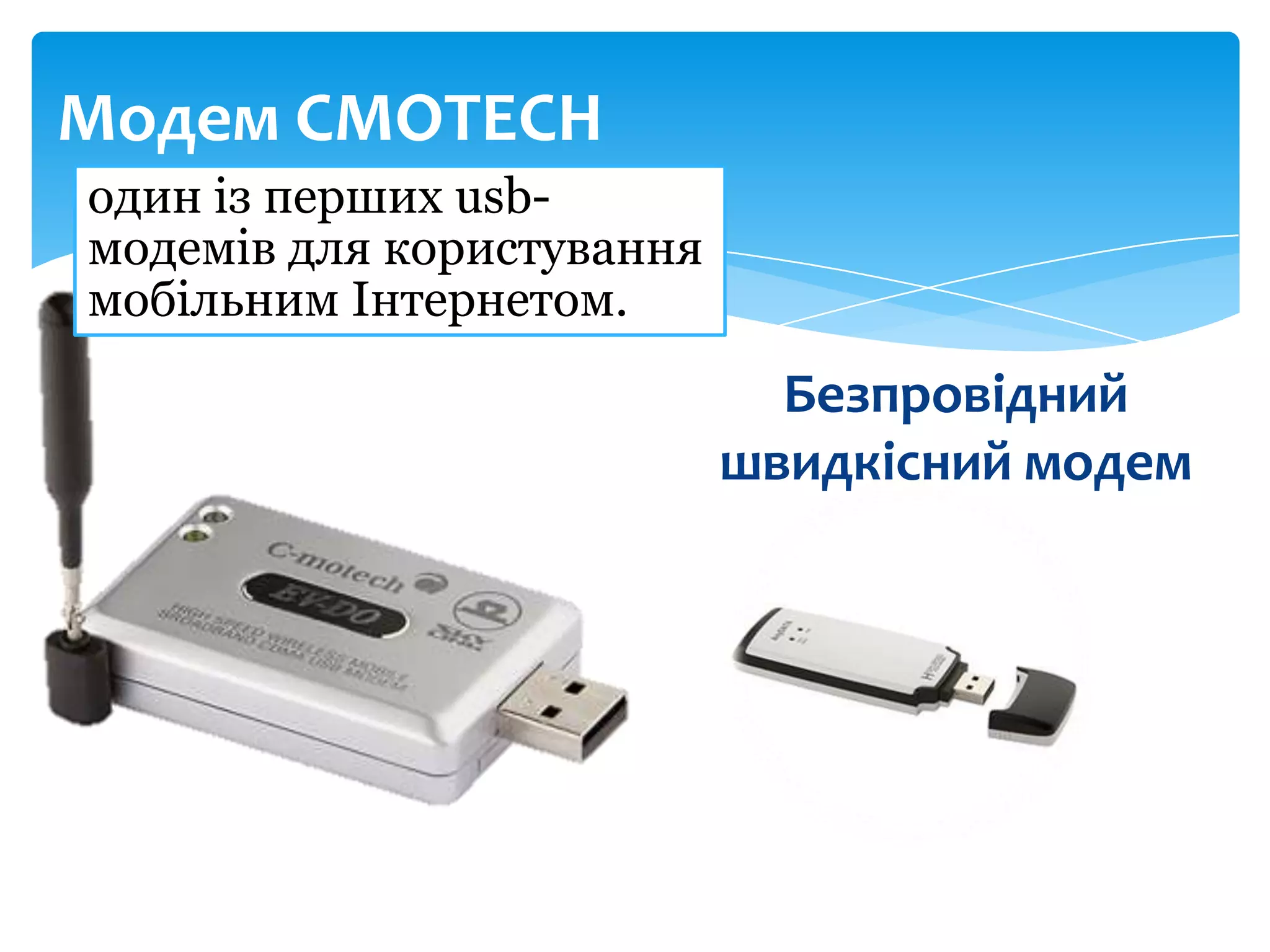

27. Модем CMOTECH
один із перших usbмодемів для користування
мобільним Інтернетом.
Безпровідний
швидкісний модем

28. Модеми
Супутниковий
модем Thrane
Thrane Explorer
700
Модеми для
телевізійних
кабельних ліній

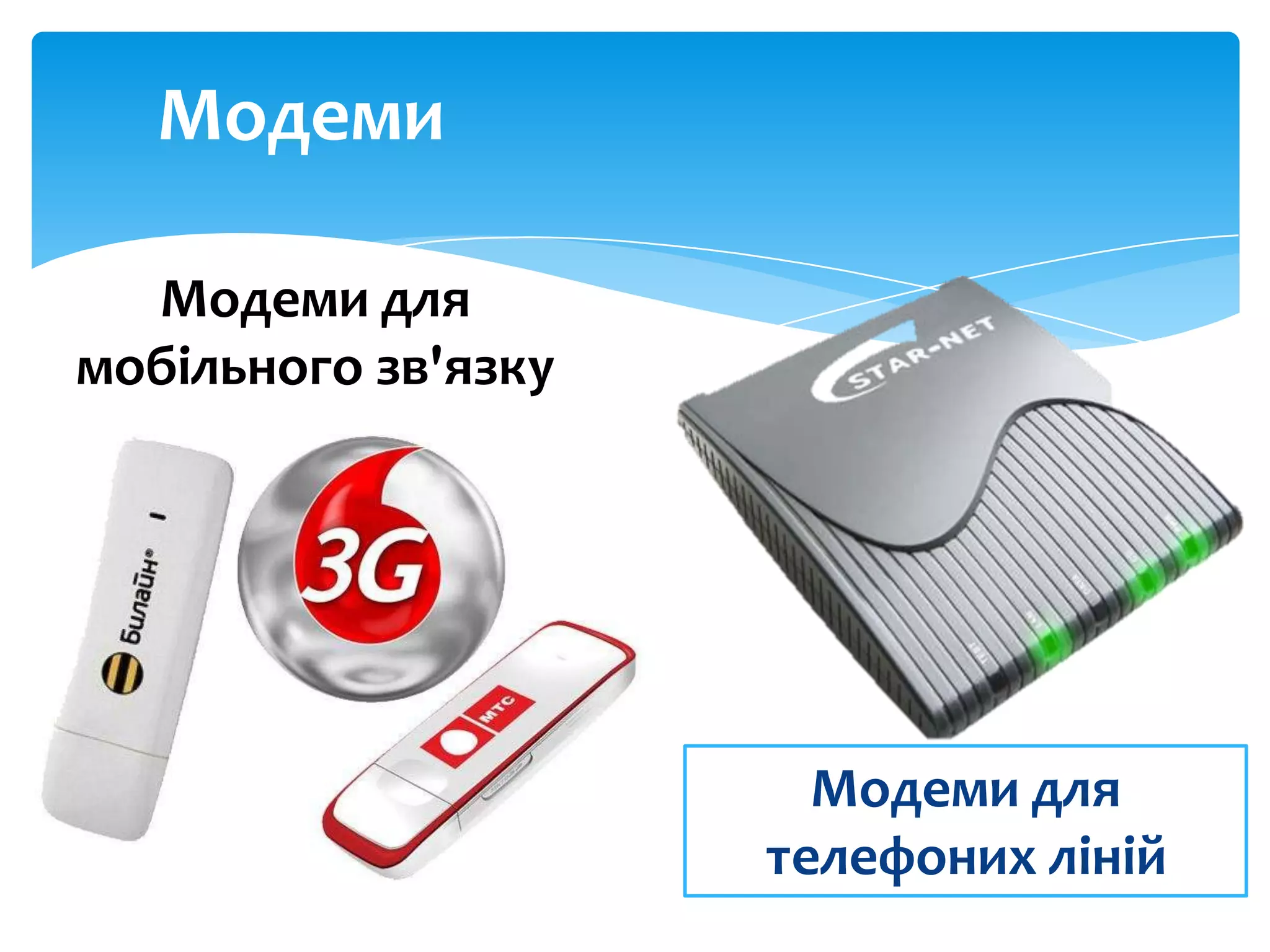

29. Модеми
Модеми для
мобільного зв'язку
Модеми для
телефоних ліній

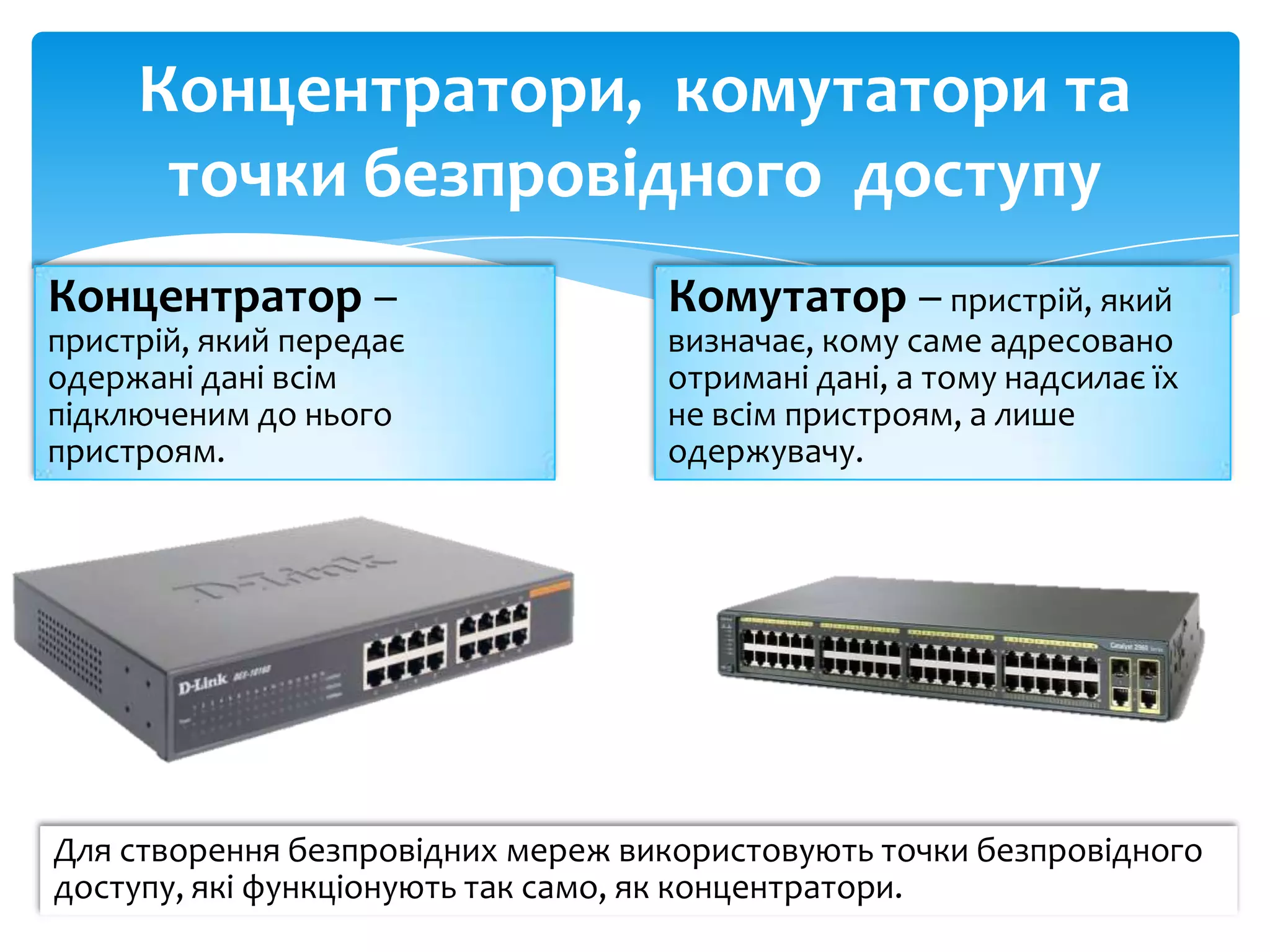

30. Концентратори, комутатори та
точки безпровідного доступу
Концентратор –
Комутатор – пристрій, який
пристрій, який передає
одержані дані всім
підключеним до нього
пристроям.
визначає, кому саме адресовано
отримані дані, а тому надсилає їх
не всім пристроям, а лише
одержувачу.
Для створення безпровідних мереж використовують точки безпровідного
доступу, які функціонують так само, як концентратори.

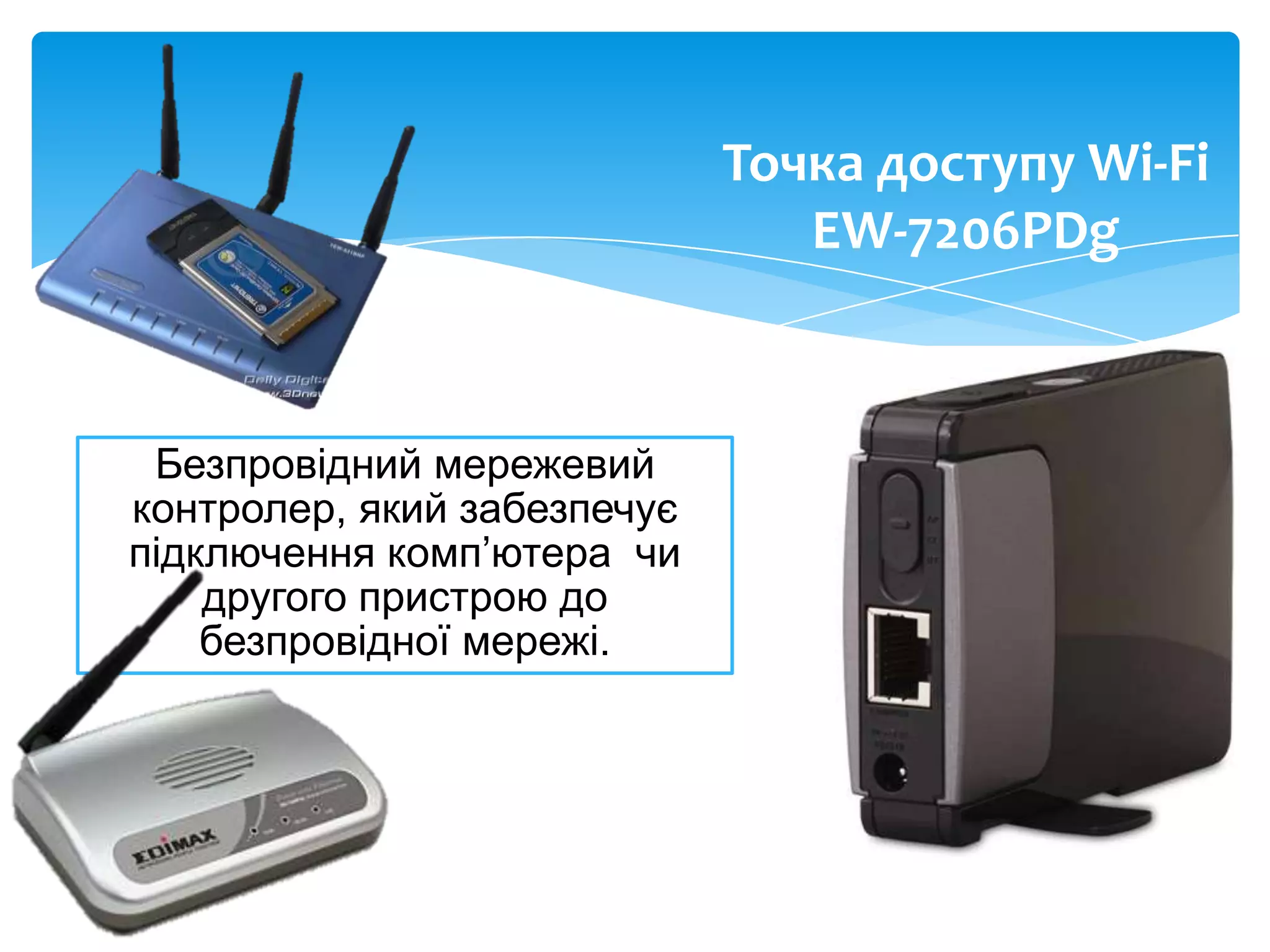

31. Точка доступу Wi-Fi
EW-7206PDg
Безпровідний мережевий
контролер, який забезпечує
підключення комп’ютера чи
другого пристрою до
безпровідної мережі.

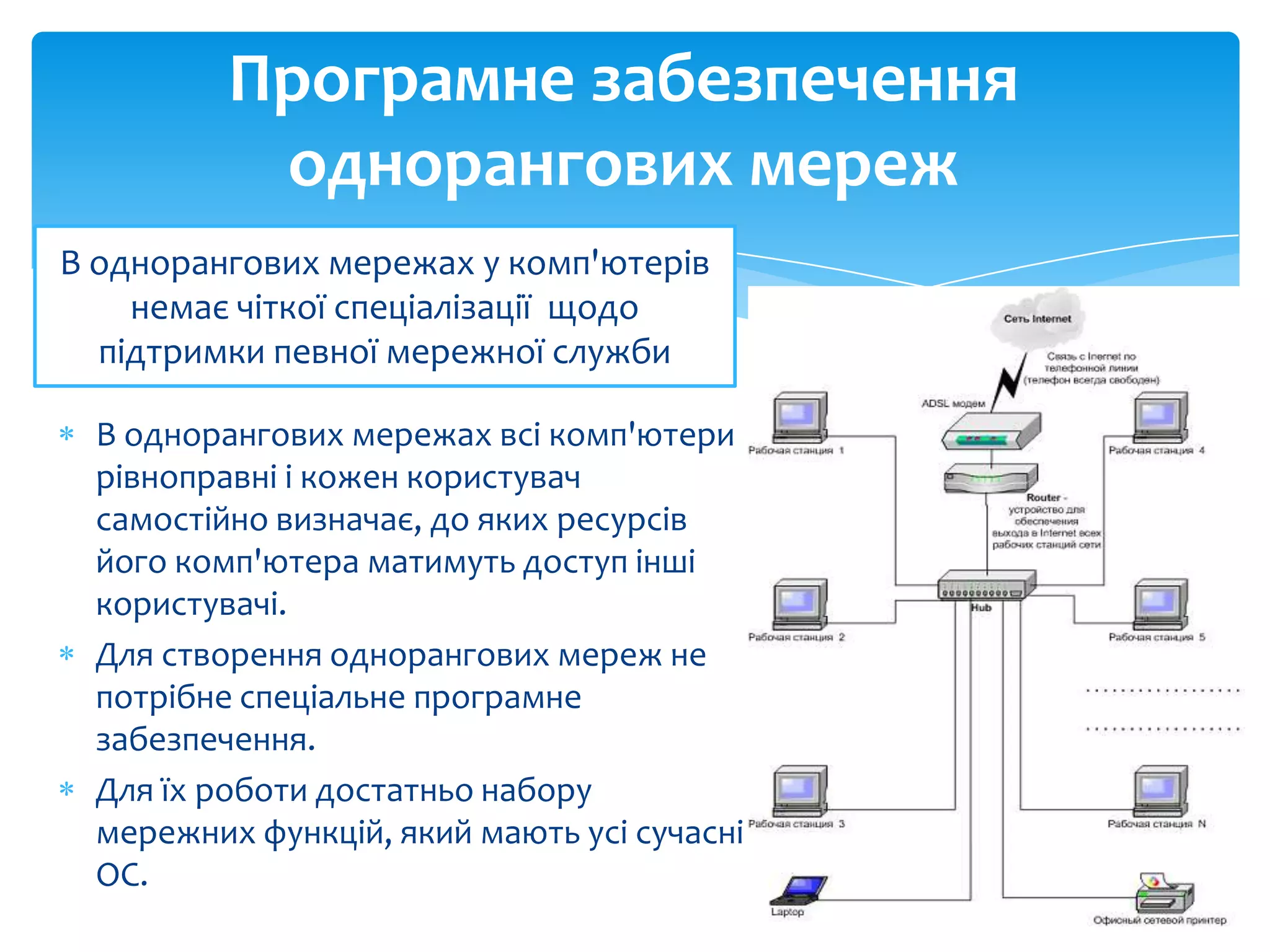

32. Програмне забезпечення
однорангових мереж
В однорангових мережах у комп'ютерів
немає чіткої спеціалізації щодо
підтримки певної мережної служби
В однорангових мережах всі комп'ютери
рівноправні і кожен користувач
самостійно визначає, до яких ресурсів
його комп'ютера матимуть доступ інші
користувачі.
Для створення однорангових мереж не
потрібне спеціальне програмне
забезпечення.
Для їх роботи достатньо набору
мережних функцій, який мають усі сучасні
ОС.

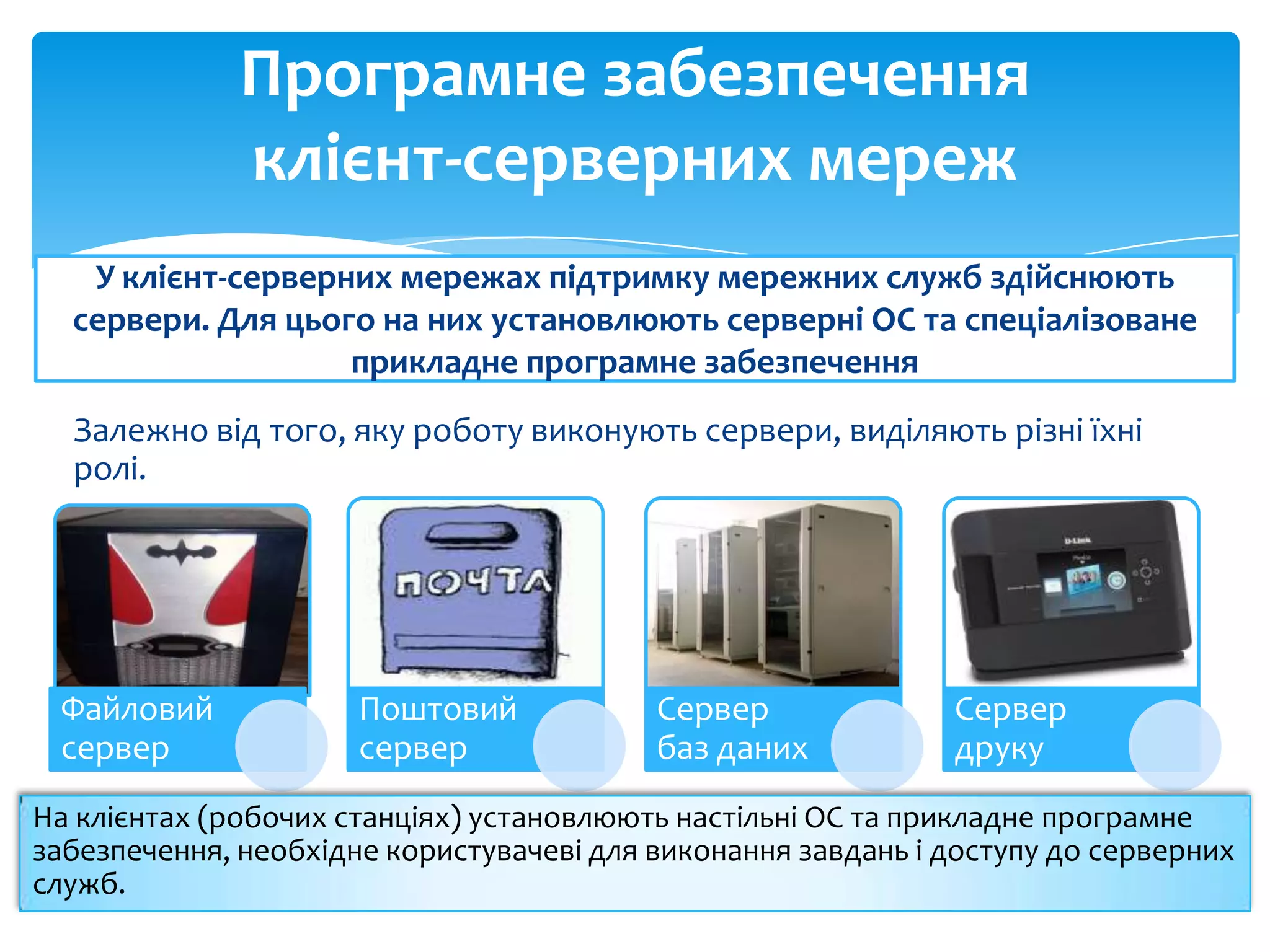

33. Програмне забезпечення
клієнт-серверних мереж
У клієнт-серверних мережах підтримку мережних служб здійснюють
сервери. Для цього на них установлюють серверні ОС та спеціалізоване
прикладне програмне забезпечення
Залежно від того, яку роботу виконують сервери, виділяють різні їхні
ролі.
Файловий
сервер
Поштовий
сервер
Сервер
баз даних
Сервер
друку
На клієнтах (робочих станціях) установлюють настільні ОС та прикладне програмне
забезпечення, необхідне користувачеві для виконання завдань і доступу до серверних
служб.

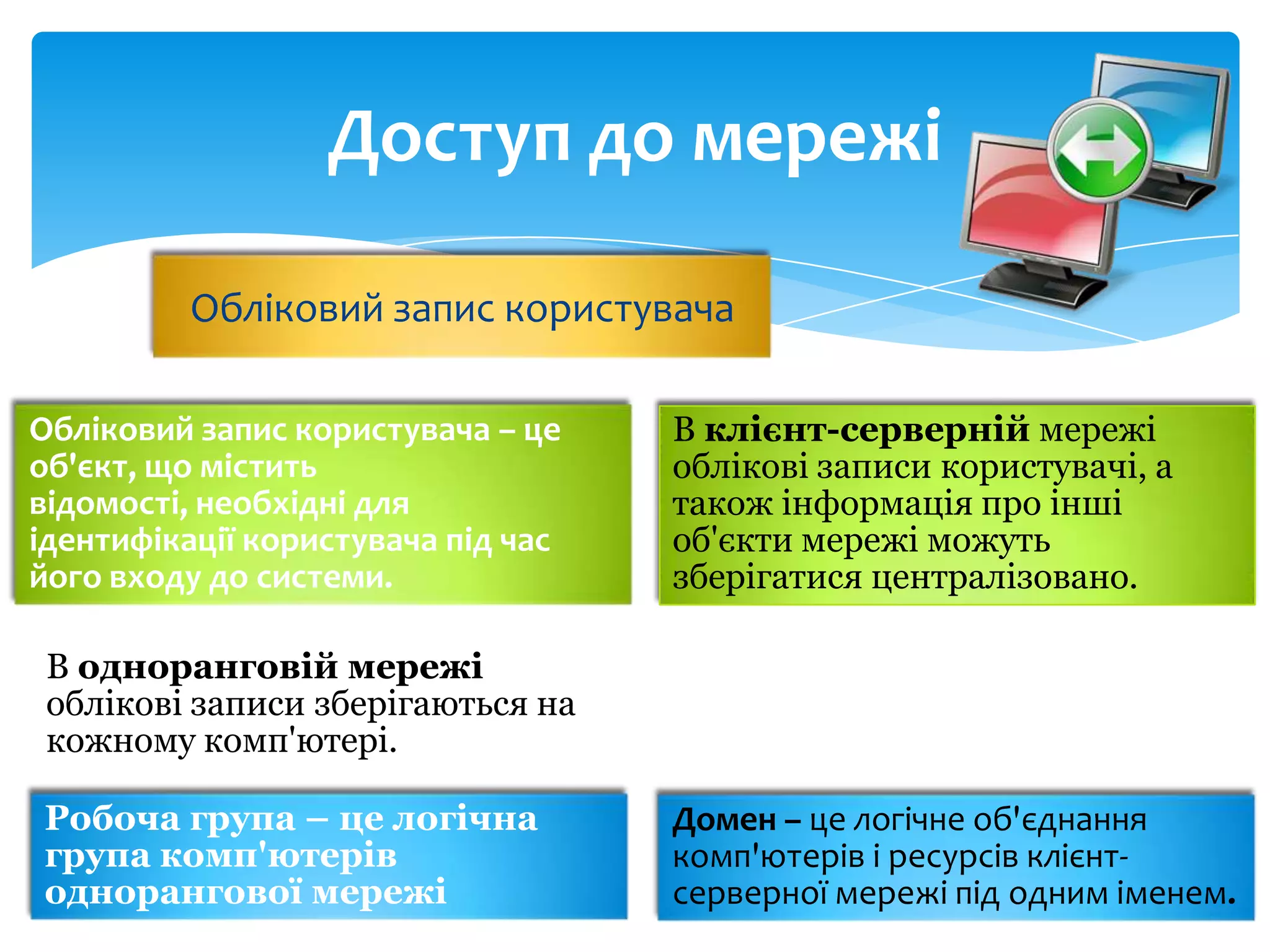

34. Доступ до мережі
Обліковий запис користувача
Обліковий запис користувача – це
об'єкт, що містить
відомості, необхідні для
ідентифікації користувача під час
його входу до системи.
В клієнт-серверній мережі
облікові записи користувачі, а
також інформація про інші
об'єкти мережі можуть
зберігатися централізовано.
В одноранговій мережі
облікові записи зберігаються на
кожному комп'ютері.
Робоча група – це логічна
група комп'ютерів
однорангової мережі
Домен – це логічне об'єднання
комп'ютерів і ресурсів клієнтсерверної мережі під одним іменем.

35. Створення облікового запису
Пуск - Всі програми - Панель управління
- Облікові записи користувачів Створити обліковий запис.
Для зміни, вилучення облікового запису –
кликнути відповідний значок, вибрати
потрібну дію, підтвердити.

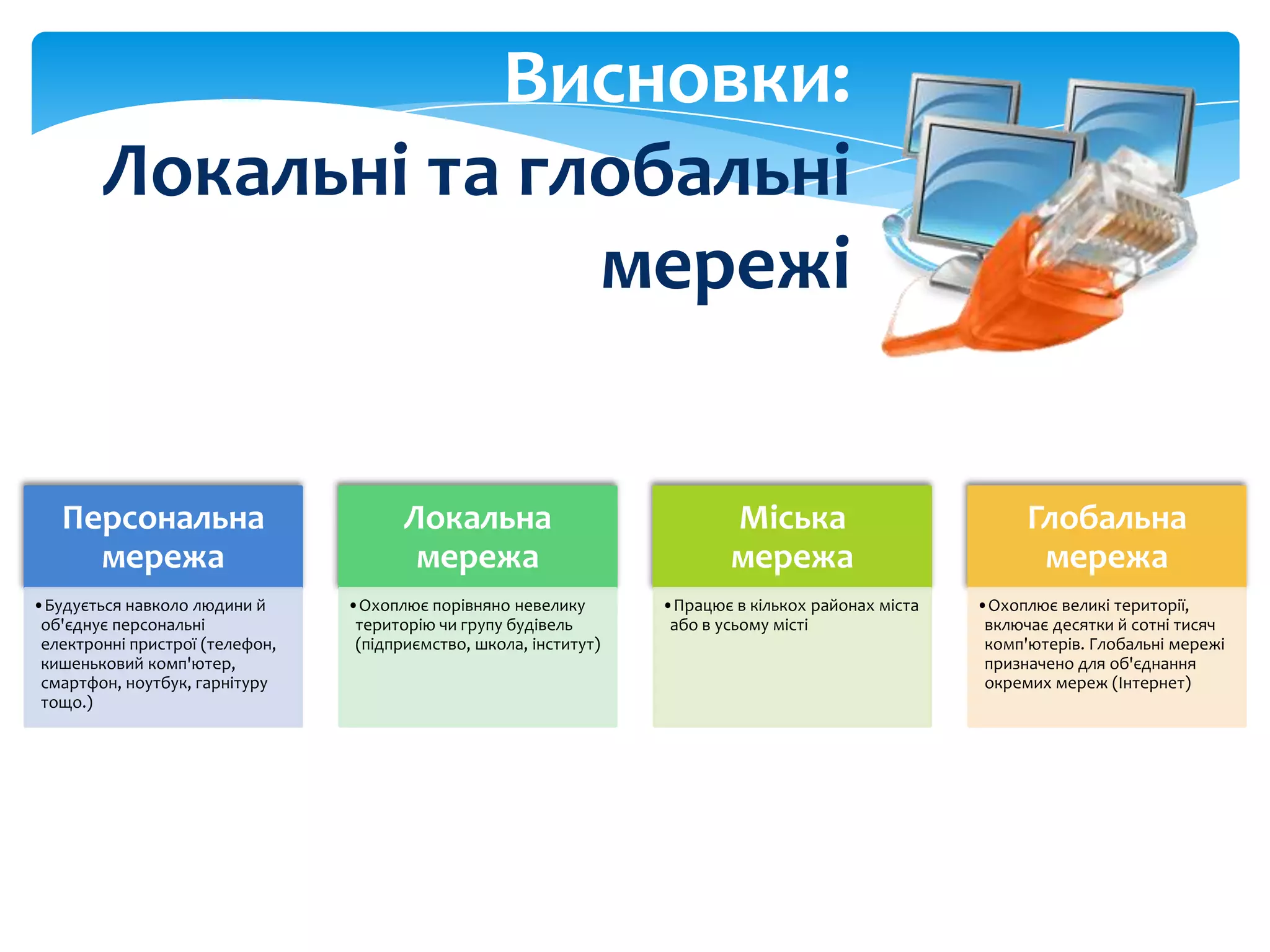

36. Висновки:
Локальні та глобальні
мережі
Персональна
мережа
•Будується навколо людини й
об'єднує персональні
електронні пристрої (телефон,
кишеньковий комп'ютер,
смартфон, ноутбук, гарнітуру
тощо.)
Локальна
мережа
Міська
мережа
•Охоплює порівняно невелику
територію чи групу будівель
(підприємство, школа, інститут)
•Працює в кількох районах міста
або в усьому місті
Глобальна
мережа
•Охоплює великі території,
включає десятки й сотні тисяч
комп'ютерів. Глобальні мережі
призначено для об'єднання
окремих мереж (Інтернет)

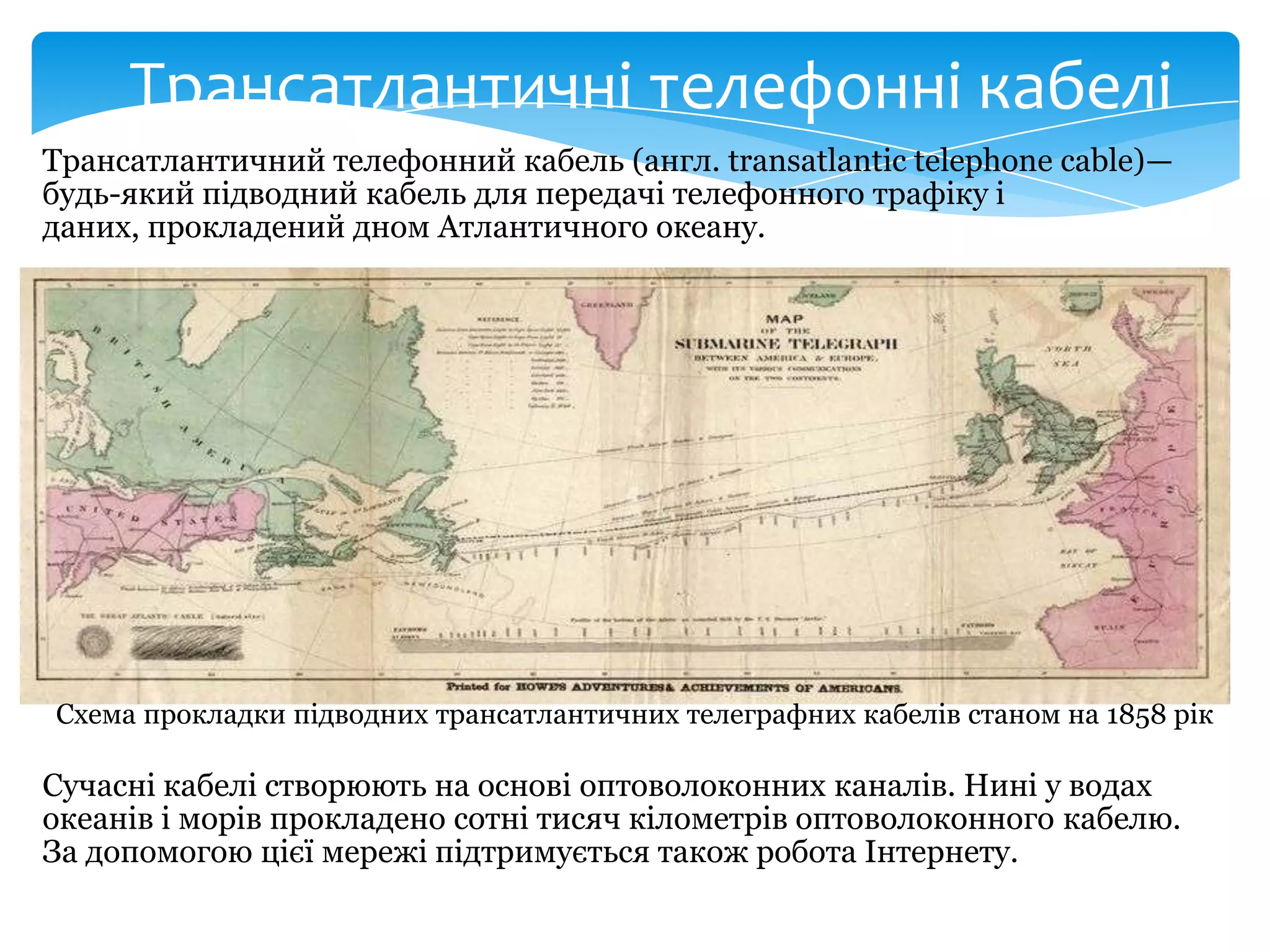

37. Трансатлантичні телефонні кабелі
Трансатлантичний телефонний кабель (англ. transatlantic telephone cable)—
будь-який підводний кабель для передачі телефонного трафіку і
даних, прокладений дном Атлантичного океану.
Схема прокладки підводних трансатлантичних телеграфних кабелів станом на 1858 рік
Сучасні кабелі створюють на основі оптоволоконних каналів. Нині у водах
океанів і морів прокладено сотні тисяч кілометрів оптоволоконного кабелю.
За допомогою цієї мережі підтримується також робота Інтернету.

38. Приклад структури локальної мережі школи
