SFC デザイン言語WS（電子工作）第2回「まずは使ってみる」

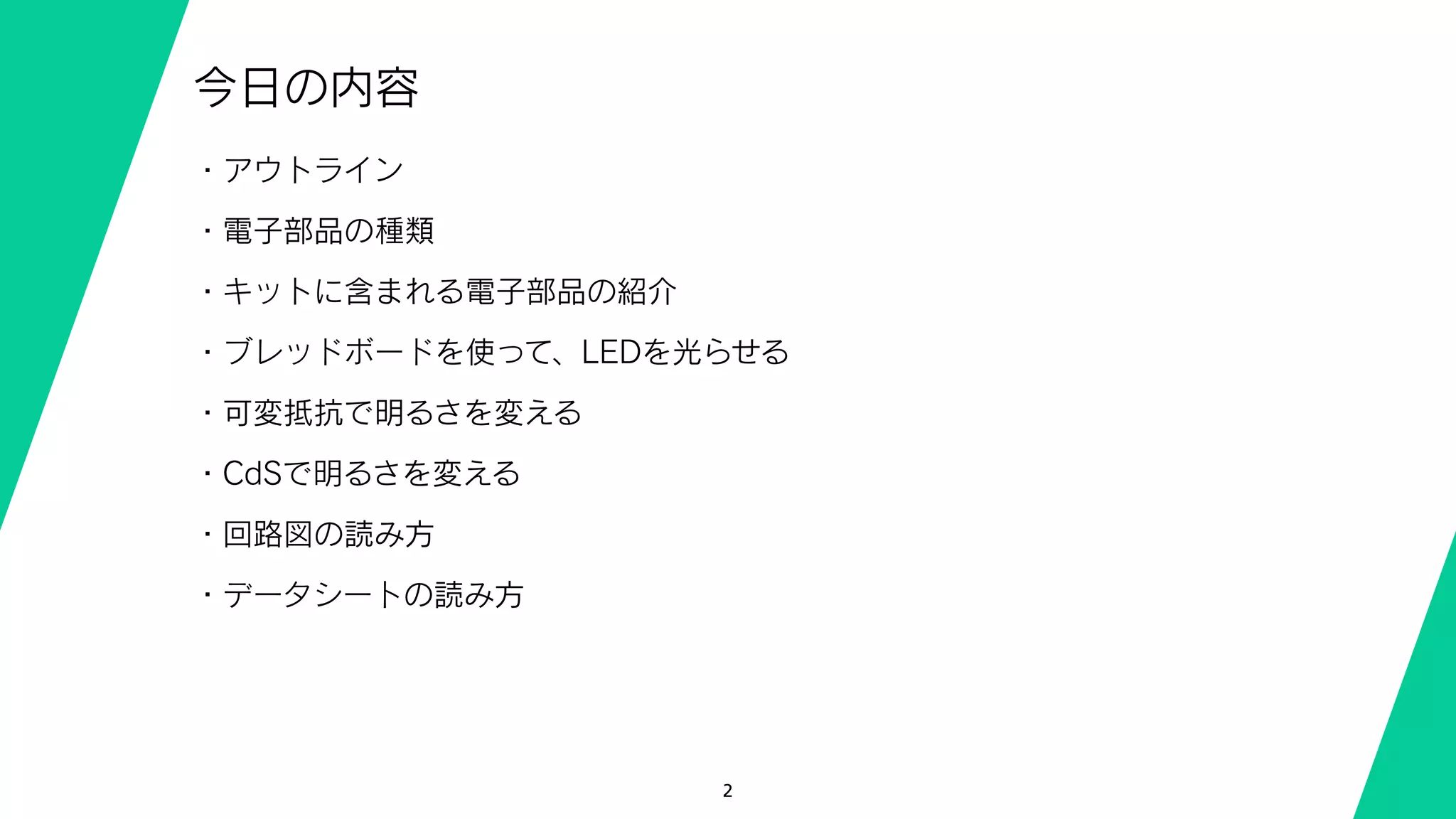

・アウトライン ・電子部品の種類 ・キットに含まれる電子部品の紹介 ・ブレッドボードを使って、LEDを光らせる ・可変抵抗で明るさを変える ・CdSで明るさを変える ・回路図の読み方 ・データシートの読み方
SFC デザイン言語WS（電子工作）第2回「まずは使ってみる」
- 1. Makoto Hirahara 第2回 まずは使ってみる 4.172015 DIY ELECTRONICS デザイン言語ワークショップ(電子工作)
- 2.
- 3.

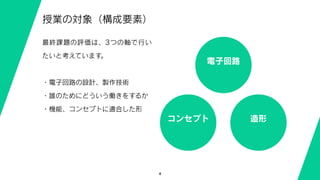

- 4.

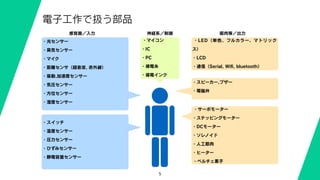

- 5. 5 電子工作で扱う部品 感覚器／入力 筋肉等／出力 ・光センサー ・臭気センサー ・マイク ・距離センサ（超音波, 赤外線） ・振動,加速度センサー ・気圧センサー ・方位センサー ・湿度センサー ・スイッチ ・温度センサー ・圧力センサー ・ひずみセンサー ・静電容量センサー ・スピーカー,ブザー ・電磁弁 ・LED（単色、フルカラー、マトリック ス） ・LCD ・通信（Serial,Wifi, bluetooth） ・マイコン ・IC ・PC ・導電糸 ・導電インク 神経系／制御 ・サーボモーター ・ステッピングモーター ・DCモーター ・ソレノイド ・人工筋肉 ・ヒーター ・ペルチェ素子

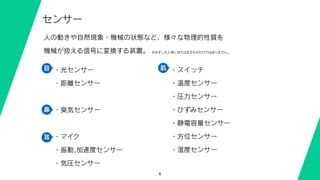

- 6.
- 7.

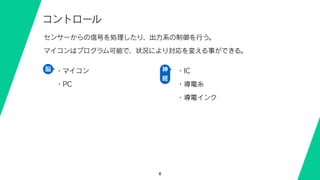

- 8.
- 9.
- 10.

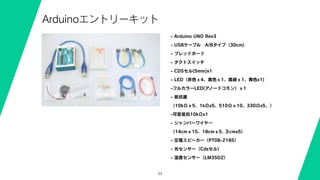

- 11. 11 Arduinoエントリーキット - Arduino UNORev3 - USBケーブル A/Bタイプ（30cm) - ブレッドボード - タクトスイッチ - CDSセル(5mm)x1 - LED（赤色ｘ4、黄色ｘ1、黄緑ｘ1、青色x1) -フルカラーLED(アノードコモン）ｘ1 - 抵抗器 （10kΩｘ5、1kΩx5、510Ωｘ10、330Ωx5、） -可変抵抗10kΩx1 - ジャンパーワイヤー （14cmｘ15、18cmｘ5, ３cmx5） - 圧電スピーカー（PT08-Z185） - 光センサー（Cdsセル） - 温度センサー（LM35DZ）

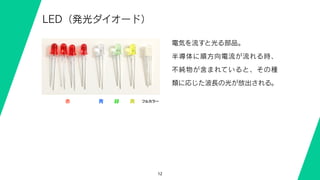

- 12.

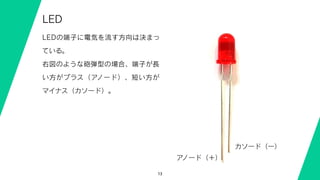

- 13.

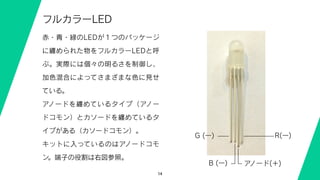

- 14.

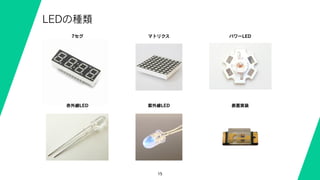

- 15.
- 16. 16 抵抗 電気の流れを制限する部品。制限する強さの違いで多くの種類があるが、キッ トには頻繁に使う物が入っている。100本入り100円程度なので、他の部品 を買うついでに、買い足していくよい。 330Ω 510Ω 1kΩ10kΩ 1MΩ 330Ω 橙橙茶金 510Ω 緑茶茶金 1kΩ 茶黒赤金 10kΩ 茶黒橙金 1MΩ 茶黒緑金

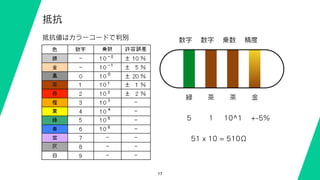

- 17. 17 抵抗 抵抗値はカラーコードで判別 数字 数字乗数 精度 5 1 10^1 +-5% 51 x 10 = 510Ω 緑 茶 茶 金

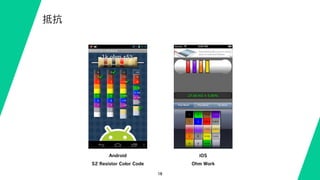

- 18. 18 抵抗 S2 Resistor ColorCode Ohm Work Android iOS

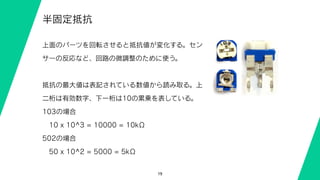

- 19. 19 半固定抵抗 上面のパーツを回転させると抵抗値が変化する。セン サーの反応など、回路の微調整のために使う。 抵抗の最大値は表記されている数値から読み取る。上 二桁は有効数字、下一桁は10の累乗を表している。 103の場合 10 x 10^3= 10000 = 10kΩ 502の場合 50 x 10^2 = 5000 = 5kΩ
- 20. 20 半固定抵抗の仕組み 2 1 3 312 抵抗器 スライダー
- 21. 21 半固定抵抗の仕組み 31 231 2 抵抗大抵抗小1-2間 2-3間 抵抗小 抵抗大 3本の端子のうち、中央と左右どちらかを接続する。 どちらを繋ぐかによって、回転させて最大値が出る方向が決定される。

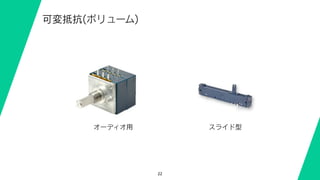

- 22.

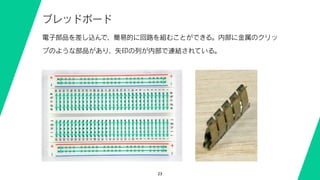

- 23.

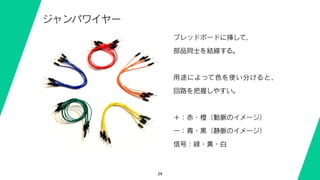

- 24.

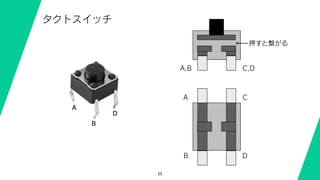

- 25.

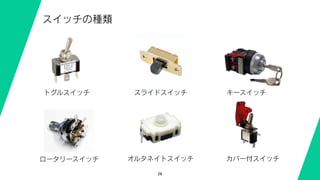

- 26.

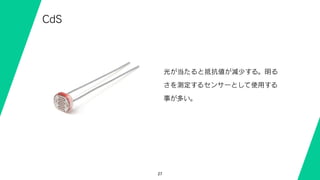

- 27.
- 28.

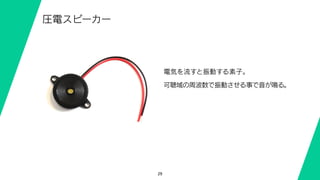

- 29.

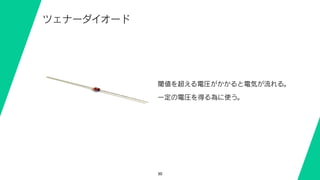

- 30.
- 31.
- 32.

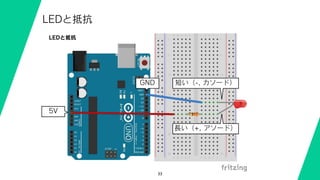

- 33. 33 LEDと抵抗 5V GND 短い（-, カソード） 長い（+,アソード） LEDと抵抗

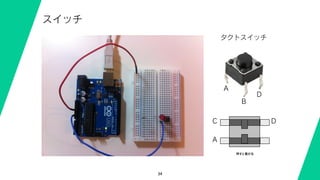

- 34.

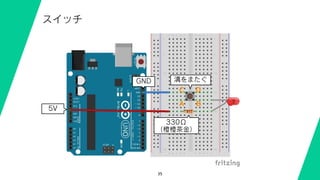

- 35.

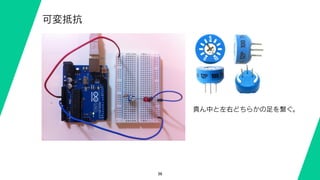

- 36.

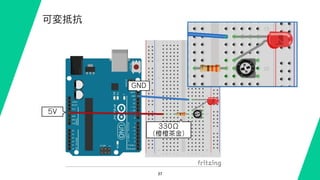

- 37.

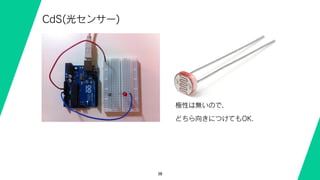

- 38.

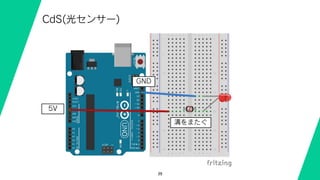

- 39.

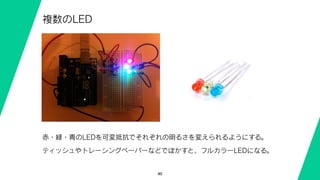

- 40.
- 41.

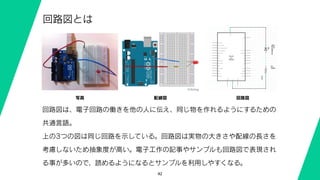

- 42.
- 43.

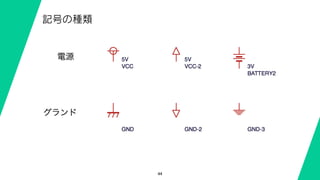

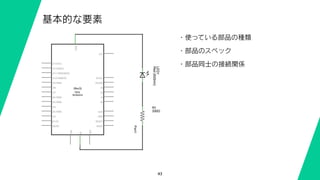

- 44.
- 45.

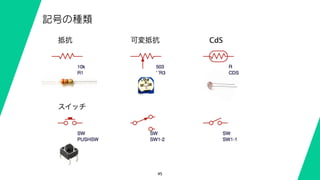

- 46.
- 47.
- 48. 48 単位 電気定数 記号 読み方よく使う単位 電圧 V ボルト mV, V 電流 A アンペア mA, A 電力 W ワット mW, W 抵抗 Ω オーム Ω, kΩ, MΩ 静電容量 F ファラッド pF, μF 周波数 Hz ヘルツ Hz, kHz, MHz

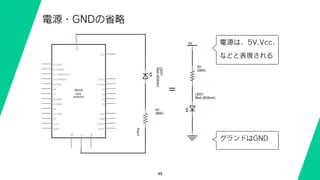

- 49.
- 50.

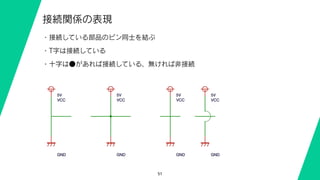

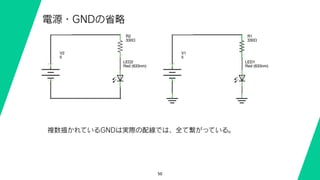

- 51.
- 52.

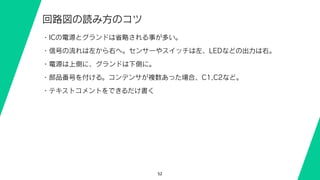

- 53.
- 54.
- 55.
- 56.
- 57.

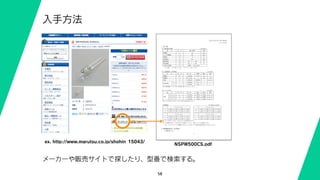

- 58.

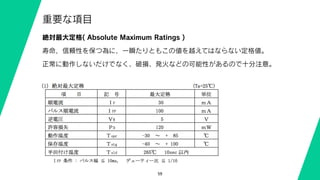

- 59. 59 重要な項目 絶対最大定格( Absolute MaximumRatings ) 寿命，信頼性を保つ為に，一瞬たりともこの値を越えてはならない定格値。 正常に動作しないだけでなく、破損、発火などの可能性があるので十分注意。

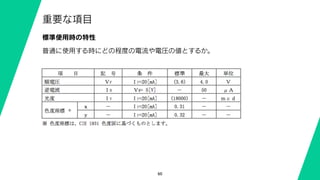

- 60.

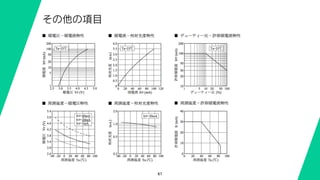

- 61.

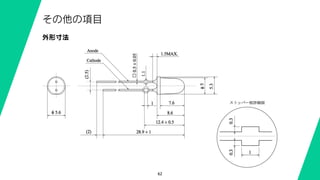

- 62.

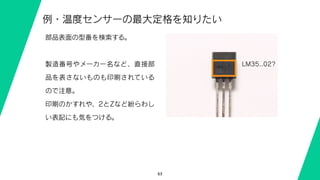

- 63.

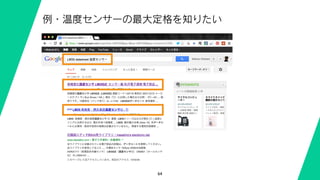

- 64.
- 65.

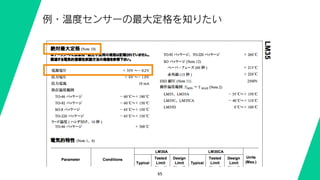

- 66.

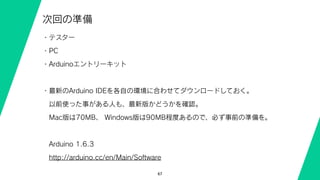

- 67. 67 次回の準備 ・テスター ・PC ・Arduinoエントリーキット ・最新のArduino IDEを各自の環境に合わせてダウンロードしておく。 以前使った事がある人も、最新版かどうかを確認。 Mac版は70MB、 Windows版は90MB程度あるので、必ず事前の準備を。 Arduino1.6.3 http://arduino.cc/en/Main/Software
