(54) УСТРОЙСТВО ДЛЯ РАЗМЕЩЕНИЯ РЕКЛАМЫ
(21) Номер заявки: u 20100754
(22) 2010.09.01
(71) Заявители: Акимаев Кирилл Михай-
лович; Бежок Денис Александрович;
Будай Андрей Николаевич; Васи-
лица Иван Васильевич; Юртаев Па-
вел Евгеньевич (BY)
(72) Авторы: Акимаев Кирилл Михайлович;
Бежок Денис Александрович; Будай
Андрей Николаевич; Василица Иван
Васильевич; Юртаев Павел Евгенье-
вич (BY)
(73) Патентообладатели: Акимаев Кирилл
Михайлович; Бежок Денис Алексан-
дрович; Будай Андрей Николаевич;
Василица Иван Васильевич; Юртаев
Павел Евгеньевич (BY)
(57)
1. Устройство для размещения рекламы, выполненное в виде, по меньшей мере, одно-
го информационного модуля, содержащего корпус, состоящий из задней панели и перед-
ней прозрачной панели, соединенных между собой образующими силовую раму
торцевыми рамными профилями с формированием запираемого герметичного корпуса, в
полости которого расположено средство для размещения с возможностью смены, по
меньшей мере, одного носителя информации общего пользования, отличающееся тем,
что дополнительно содержит, по меньшей мере, одно множество расположенных в преду-
смотренном в полости корпуса месте хранения отдельных или отделяемых носителей ин-
формации личного пользования, содержащих, по меньшей мере, фрагмент информации,
размещенной на соответствующем носителе информации общего пользования, и средство
выдачи носителей информации личного пользования, выполненное с возможностью по-
штучной выдачи с места хранения носителей информации личного пользования по требо-
ванию, при этом в передней панели выполнена связанная с местом хранения носителей

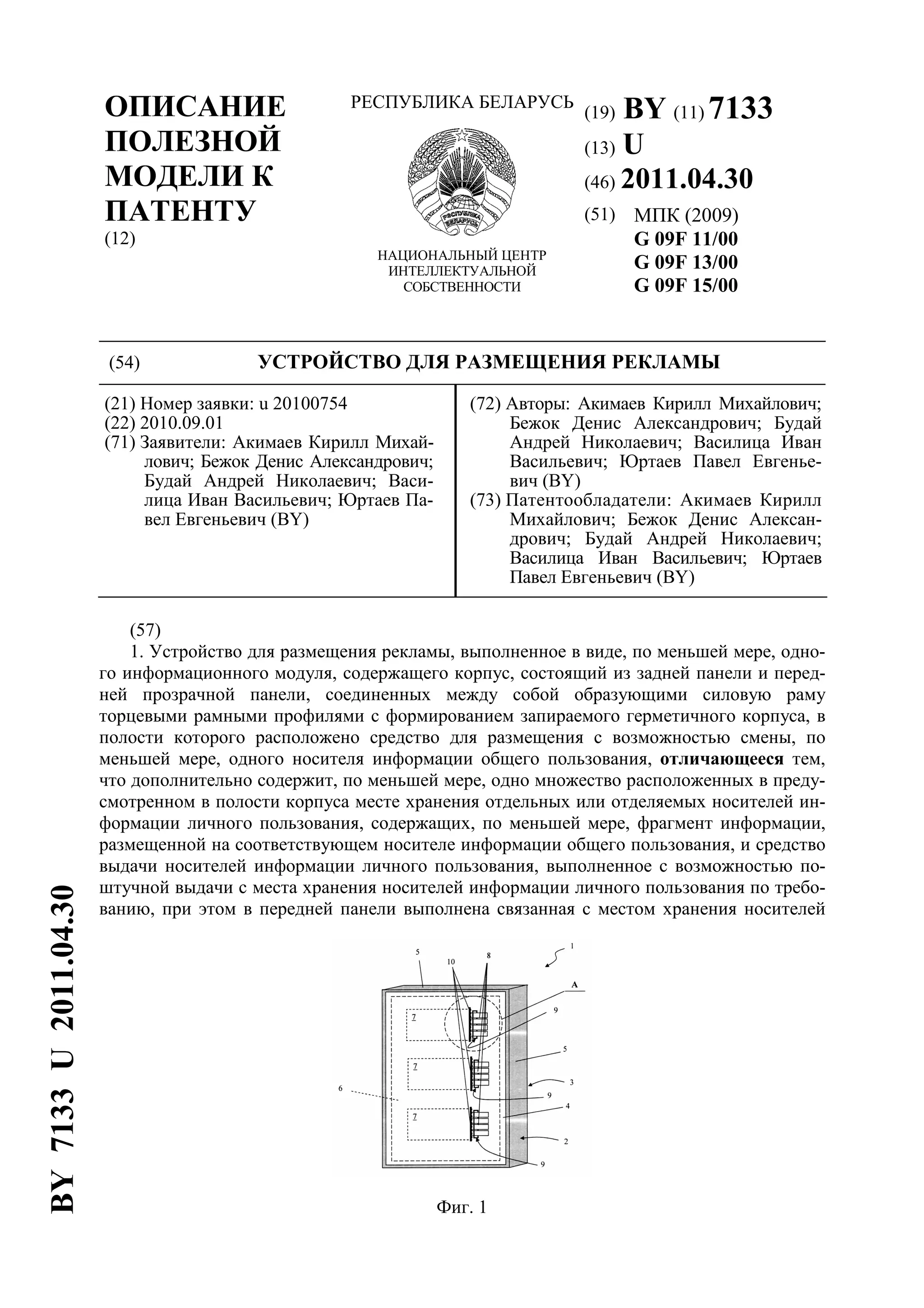

Фиг. 1
BY7133U2011.04.30

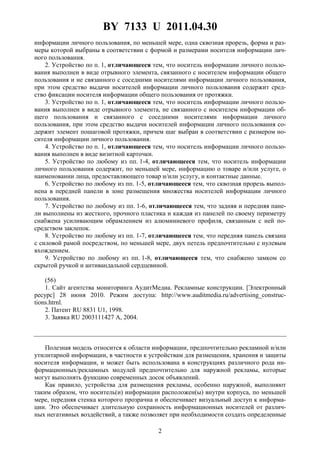

2. BY 7133 U 2011.04.30
2
информации личного пользования, по меньшей мере, одна сквозная прорезь, форма и раз-
меры которой выбраны в соответствии с формой и размерами носителя информации лич-
ного пользования.
2. Устройство по п. 1, отличающееся тем, что носитель информации личного пользо-
вания выполнен в виде отрывного элемента, связанного с носителем информации общего
пользования и не связанного с соседними носителями информации личного пользования,
при этом средство выдачи носителей информации личного пользования содержит сред-
ство фиксации носителя информации общего пользования от протяжки.
3. Устройство по п. 1, отличающееся тем, что носитель информации личного пользо-
вания выполнен в виде отрывного элемента, не связанного с носителем информации об-
щего пользования и связанного с соседними носителями информации личного
пользования, при этом средство выдачи носителей информации личного пользования со-
держит элемент пошаговой протяжки, причем шаг выбран в соответствии с размером но-
сителя информации личного пользования.
4. Устройство по п. 1, отличающееся тем, что носитель информации личного пользо-
вания выполнен в виде визитной карточки.
5. Устройство по любому из пп. 1-4, отличающееся тем, что носитель информации
личного пользования содержит, по меньшей мере, информацию о товаре и/или услуге, о
наименовании лица, предоставляющего товар и/или услугу, и контактные данные.
6. Устройство по любому из пп. 1-5, отличающееся тем, что сквозная прорезь выпол-
нена в передней панели в зоне размещения множества носителей информации личного
пользования.
7. Устройство по любому из пп. 1-6, отличающееся тем, что задняя и передняя пане-
ли выполнены из жесткого, прочного пластика и каждая из панелей по своему периметру
снабжена усиливающим обрамлением из алюминиевого профиля, связанным с ней по-
средством заклепок.
8. Устройство по любому из пп. 1-7, отличающееся тем, что передняя панель связана
с силовой рамой посредством, по меньшей мере, двух петель предпочтительно с нулевым
вхождением.
9. Устройство по любому из пп. 1-8, отличающееся тем, что снабжено замком со
скрытой ручкой и антивандальной сердцевиной.
(56)
1. Сайт агентства мониторинга АудитМедиа. Рекламные конструкции. [Электронный
ресурс] 28 июня 2010. Режим доступа: http://www.auditmedia.ru/advertising_construc-
tions.htrnl.
2. Патент RU 8831 U1, 1998.
3. Заявка RU 2003111427 А, 2004.
Полезная модель относится к области информации, предпочтительно рекламной и/или
утилитарной информации, в частности к устройствам для размещения, хранения и защиты
носителя информации, и может быть использована в конструкциях различного рода ин-
формационных/рекламных модулей предпочтительно для наружной рекламы, которые
могут выполнять функцию современных досок объявлений.
Как правило, устройства для размещения рекламы, особенно наружной, выполняют
таким образом, что носитель(и) информации расположен(ы) внутри корпуса, по меньшей
мере, передняя стенка которого прозрачна и обеспечивает визуальный доступ к информа-
ции. Это обеспечивает длительную сохранность информационных носителей от различ-
ных негативных воздействий, а также позволяет при необходимости создать определенные

3. BY 7133 U 2011.04.30
3
условия, обеспечивающие оптимальное восприятие информации, например: дополнитель-
ная подсветка информационного носителя, подогрев передней панели в зимнее время и
т.д. Наиболее распространены такие конструкции среди рекламных конструкций относи-
тельно небольших размеров, так называемого сити-формата [1], т.е. размером, например,
0,55 × 0,73 м, 0,73 × 0,81 м, 1,2 × 1,8 м, 2,7 × 3,7 м и т.п. В этом формате выполняются
устройства различной конструкции и различного назначения (информационные, реклам-
ные, информационно-рекламные).
Так, известно устройство для размещения рекламы, которое содержит выполненный
из светопрозрачного материала корпус с выступающей за его контуры частью в форме
геометрического тела, по меньшей мере на одной лицевой стенке которого расположены
информационные знаки, и внутренний источник света, и выступающая часть корпуса на
своей лицевой поверхности содержит изображение информационного знака или сама име-
ет форму знака, указывающего расположение городских объектов [2]. В такой конструк-
ции информация в виде информационных знаков размещается на постоянной основе и,
как правило, не подлежит смене. В связи с этим устройства такой конструкции могут быть
использованы для размещения небольшого объема информации, указывающей, например,
на название какого-либо объекта (улицы, магазина и т.д.) и направление его расположе-
ния. Информация может быть дополнена указанием точного адреса объекта, контактными
телефонами и т.д. Такую более детальную информацию об объекте потребителю прихо-
дится либо запоминать, либо записывать с помощью имеющихся у него средств.
Известно устройство для представления информации, которое выполнено в виде ко-
роба, в/на котором предусмотрено, по меньшей мере, два информационных участка, вы-
полненных в виде отдельных элементов, один из которых, содержащий информацию с
названием улицы, постоянно соединен с носителем информации, а другой, содержащий
объявление и/или рекламу, выполнен съемным с возможностью периодической замены
[3]. При этом информационные участки предпочтительно выполнены из светопроницае-
мого материала и размещены внутри короба между установленной в коробе лампой и
стенкой короба, а стенка короба в зоне информационных участков также выполнена из
светопроницаемого материала. В таком устройстве носители информации, в том числе
предназначенные для размещения сменной информации (объявление, реклама), как и во
всех описанных выше и известных из уровня техники аналогичных устройствах, пред-
ставляют собой носители информации общего пользования. В связи с этим пользователю
также необходимо либо запоминать интересующую его информацию, либо записывать с
помощью имеющихся у него средств. Все это значительно снижает информативность из-
вестных устройств, удобство пользования ими, а следовательно, приводит к значительно-
му снижению эффективности в целом устройств, предназначенных для размещения
рекламы.
В качестве наиболее близкого к заявляемому по совокупности существенных призна-
ков устройства для размещения рекламы может быть принято, например, последнее из
рассмотренных выше устройств.
Наряду со стационарным размещением рекламной информации с использованием со-
ответствующих рекламно-информационных устройств, в последнее время широкое при-
менение находит массовое распространение в среде потенциальных потребителей
информации рекламного характера в виде носителей информации личного пользования,
которые имеют небольшие размеры и представляют собой, в основном, визитки, реклам-
ные листовки, вкладыши и т.п. печатную продукцию, как правило выполненную на бу-
мажной основе. Такой способ является наиболее простым, но влечет за собой потребность
избыточного производства носителей информации личного пользования, т.к. большинство
массово распространенных носителей (через уличных распространителей, через почтовые
ящики, через периодические печатные издания и т.д.) попадает к незаинтересованным ли-

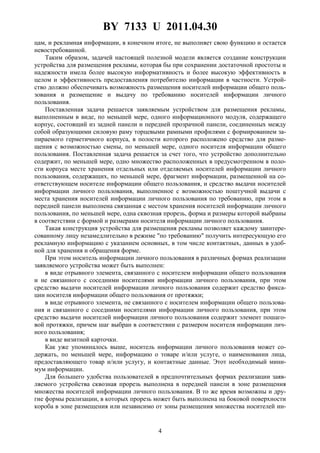

4. BY 7133 U 2011.04.30
4
цам, и рекламная информации, в конечном итоге, не выполняет свою функцию и остается
невостребованной.
Таким образом, задачей настоящей полезной модели является создание конструкции
устройства для размещения рекламы, которая бы при сохранении достаточной простоты и
надежности имела более высокую информативность и более высокую эффективность в
целом и эффективность предоставления потребителю информации в частности. Устрой-
ство должно обеспечивать возможность размещения носителей информации общего поль-
зования и размещение и выдачу по требованию носителей информации личного
пользования.
Поставленная задача решается заявляемым устройством для размещения рекламы,
выполненным в виде, по меньшей мере, одного информационного модуля, содержащего
корпус, состоящий из задней панели и передней прозрачной панели, соединенных между
собой образующими силовую раму торцевыми рамными профилями с формированием за-
пираемого герметичного корпуса, в полости которого расположено средство для разме-
щения с возможностью смены, по меньшей мере, одного носителя информации общего
пользования. Поставленная задача решается за счет того, что устройство дополнительно
содержит, по меньшей мере, одно множество расположенных в предусмотренном в поло-
сти корпуса месте хранения отдельных или отделяемых носителей информации личного
пользования, содержащих, по меньшей мере, фрагмент информации, размещенной на со-
ответствующем носителе информации общего пользования, и средство выдачи носителей
информации личного пользования, выполненное с возможностью поштучной выдачи с
места хранения носителей информации личного пользования по требованию, при этом в
передней панели выполнена связанная с местом хранения носителей информации личного
пользования, по меньшей мере, одна сквозная прорезь, форма и размеры которой выбраны
в соответствии с формой и размерами носителя информации личного пользования.
Такая конструкция устройства для размещения рекламы позволяет каждому заинтере-
сованному лицу незамедлительно в режиме "по требованию" получить интересующую его
рекламную информацию с указанием основных, в том числе контактных, данных в удоб-
ной для хранения и обращения форме.
При этом носитель информации личного пользования в различных формах реализации
заявляемого устройства может быть выполнен:
в виде отрывного элемента, связанного с носителем информации общего пользования
и не связанного с соседними носителями информации личного пользования, при этом
средство выдачи носителей информации личного пользования содержит средство фикса-
ции носителя информации общего пользования от протяжки;
в виде отрывного элемента, не связанного с носителем информации общего пользова-
ния и связанного с соседними носителями информации личного пользования, при этом
средство выдачи носителей информации личного пользования содержит элемент пошаго-
вой протяжки, причем шаг выбран в соответствии с размером носителя информации лич-
ного пользования;
в виде визитной карточки.
Как уже упоминалось выше, носитель информации личного пользования может со-
держать, по меньшей мере, информацию о товаре и/или услуге, о наименовании лица,
предоставляющего товар и/или услугу, и контактные данные. Этот необходимый мини-
мум информации.
Для большего удобства пользователей в предпочтительных формах реализации заяв-
ляемого устройства сквозная прорезь выполнена в передней панели в зоне размещения
множества носителей информации личного пользования. В то же время возможны и дру-
гие формы реализации, в которых прорезь может быть выполнена на боковой поверхности
короба в зоне размещения или независимо от зоны размещения множества носителей ин-

5. BY 7133 U 2011.04.30
5

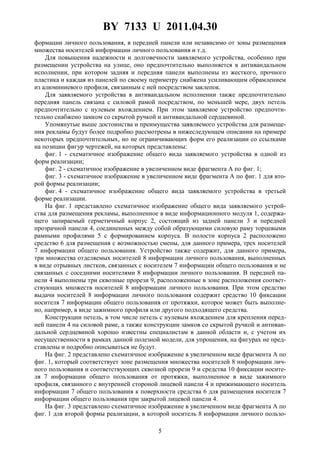

формации личного пользования, в передней панели или независимо от зоны размещения
множества носителей информации личного пользования и т.д.
Для повышения надежности и долговечности заявляемого устройства, особенно при
размещении устройства на улице, оно предпочтительно выполняется в антивандальном
исполнении, при котором задняя и передняя панели выполнены из жесткого, прочного
пластика и каждая из панелей по своему периметру снабжена усиливающим обрамлением
из алюминиевого профиля, связанным с ней посредством заклепок.
Для заявляемого устройства в антивандальном исполнении также предпочтительно
передняя панель связана с силовой рамой посредством, по меньшей мере, двух петель
предпочтительно с нулевым вхождением. При этом заявляемое устройство предпочти-
тельно снабжено замком со скрытой ручкой и антивандальной сердцевиной.
Упомянутые выше достоинства и преимущества заявляемого устройства для размеще-
ния рекламы будут более подробно рассмотрены в нижеследующем описании на примере
некоторых предпочтительных, но не ограничивающих форм его реализации со ссылками
на позиции фигур чертежей, на которых представлены:
фиг. 1 - схематичное изображение общего вида заявляемого устройства в одной из
форм реализации;
фиг. 2 - схематичное изображение в увеличенном виде фрагмента А по фиг. 1;
фиг. 3 - схематичное изображение в увеличенном виде фрагмента А по фиг. 1 для вто-
рой формы реализации;
фиг. 4 - схематичное изображение общего вида заявляемого устройства в третьей
форме реализации.
На фиг. 1 представлено схематичное изображение общего вида заявляемого устрой-
ства для размещения рекламы, выполненное в виде информационного модуля 1, содержа-
щего запираемый герметичный корпус 2, состоящий из задней панели 3 и передней
прозрачной панели 4, соединенных между собой образующими силовую раму торцевыми
рамными профилями 5 с формированием корпуса. В полости корпуса 2 расположено
средство 6 для размещения с возможностью смены, для данного примера, трех носителей
7 информации общего пользования. Устройство также содержит, для данного примера,
три множества отделяемых носителей 8 информации личного пользования, выполненных
в виде отрывных листков, связанных с носителем 7 информации общего пользования и не
связанных с соседними носителями 8 информации личного пользования. В передней па-
нели 4 выполнены три сквозные прорези 9, расположенные в зоне расположения соответ-
ствующих множеств носителей 8 информации личного пользования. При этом средство
выдачи носителей 8 информации личного пользования содержит средство 10 фиксации
носителя 7 информации общего пользования от протяжки, которое может быть выполне-
но, например, в виде зажимного профиля или другого подходящего средства.
Конструкции петель, в том числе петель с нулевым вхождением для крепления перед-
ней панели 4 на силовой раме, а также конструкции замков со скрытой ручкой и антиван-
дальной сердцевиной хорошо известны специалистам в данной области и, с учетом их
несущественности в рамках данной полезной модели, для упрощения, на фигурах не пред-
ставлены и подробно описываться не будут.
На фиг. 2 представлено схематичное изображение в увеличенном виде фрагмента А по
фиг. 1, который соответствует зоне размещения множества носителей 8 информации лич-
ного пользования и соответствующих сквозной прорези 9 и средства 10 фиксации носите-
ля 7 информации общего пользования от протяжки, выполненное в виде зажимного
профиля, связанного с внутренней стороной лицевой панели 4 и прижимающего носитель
информации 7 общего пользования к поверхности средства 6 для размещения носителя 7
информации общего пользования при закрытой лицевой панели 4.
На фиг. 3 представлено схематичное изображение в увеличенном виде фрагмента А по
фиг. 1 для второй формы реализации, в которой носитель 8 информации личного пользо-

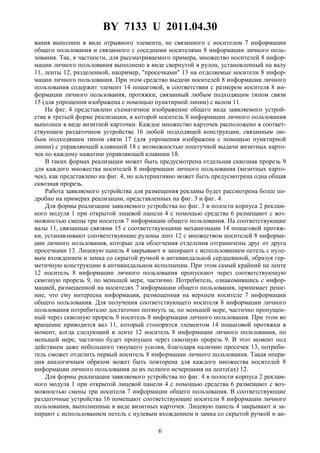

6. BY 7133 U 2011.04.30
6
вания выполнен в виде отрывного элемента, не связанного с носителем 7 информации
общего пользования и связанного с соседними носителями 8 информации личного поль-
зования. Так, в частности, для рассматриваемого примера, множество носителей 8 инфор-
мации личного пользования выполнено в виде свернутой в рулон, установленный на валу
11, ленты 12, разделенной, например, "просечками" 13 на отделяемые носители 8 инфор-
мации личного пользования. При этом средство выдачи носителей 8 информации личного
пользования содержит элемент 14 пошаговой, в соответствии с размером носителя 8 ин-
формации личного пользования, протяжки, связанный любым подходящим типом связи
15 (для упрощения изображена с помощью пунктирной линии) с валом 11.
На фиг. 4 представлено схематичное изображение общего вида заявляемого устрой-
ства в третьей форме реализации, в которой носитель 8 информации личного пользования
выполнен в виде визитной карточки. Каждое множество карточек расположено в соответ-
ствующем раздаточном устройстве 16 любой подходящей конструкции, связанным лю-
бым подходящим типом связи 17 (для упрощения изображена с помощью пунктирной
линии) с управляющей клавишей 18 с возможностью поштучной выдачи визитных карто-
чек по каждому нажатию управляющей клавиши 18.
В таких формах реализации может быть предусмотрена отдельная сквозная прорезь 9
для каждого множества носителей 8 информации личного пользования (визитных карто-
чек), как представлено на фиг. 4, но альтернативно может быть предусмотрена одна общая
сквозная прорезь.
Работа заявляемого устройства для размещения рекламы будет рассмотрена более по-
дробно на примерах реализации, представленных на фиг. 3 и фиг. 4.
Для формы реализации заявляемого устройства по фиг. 3 в полости корпуса 2 реклам-
ного модуля 1 при открытой лицевой панели 4 с помощью средства 6 размещают с воз-
можностью смены три носителя 7 информации общего пользования. На соответствующие
валы 11, связанные связями 15 с соответствующими механизмами 14 пошаговой протяж-
ки, устанавливают соответствующие рулоны лент 12 с множеством носителей 8 информа-
ции личного пользования, которые для облегчения отделения отграничены друг от друга
просечками 13. Лицевую панель 4 закрывают и запирают с использованием петель с нуле-
вым вхождением и замка со скрытой ручкой и антивандальной сердцевиной, образуя гер-
метичную конструкцию в антивандальном исполнении. При этом самый крайний на ленте
12 носитель 8 информации личного пользования пропускают через соответствующую
сквозную прорезь 9, по меньшей мере, частично. Потребитель, ознакомившись с инфор-
мацией, размещенной на носителях 7 информации общего пользования, принимает реше-
ние, что ему интересна информация, размещенная на верхнем носителе 7 информации
общего пользования. Для получения соответствующего носителя 8 информации личного
пользования потребителю достаточно потянуть за, по меньшей мере, частично пропущен-
ный через сквозную прорезь 9 носитель 8 информации личного пользования. При этом во
вращение приводится вал 11, который стопорится элементом 14 пошаговой протяжки в
момент, когда следующий в ленте 12 носитель 8 информации личного пользования, по
меньшей мере, частично будет пропущен через сквозную прорезь 9. В этот момент под
действием даже небольшого тянущего усилия, благодаря наличию просечек 13, потреби-
тель сможет отделить первый носитель 8 информации личного пользования. Такая опера-
ция аналогичным образом может быть повторена для каждого множества носителей 8
информации личного пользования до их полного исчерпания на ленте(ах) 12.
Для формы реализации заявляемого устройства по фиг. 4 в полости корпуса 2 реклам-
ного модуля 1 при открытой лицевой панели 4 с помощью средства 6 размещают с воз-
можностью смены три носителя 7 информации общего пользования. В соответствующие
раздаточные устройства 16 помещают соответствующие носители 8 информации личного
пользования, выполненные в виде визитных карточек. Лицевую панель 4 закрывают и за-
пирают с использованием петель с нулевым вхождением и замка со скрытой ручкой и ан-

7. BY 7133 U 2011.04.30
7
тивандальной сердцевиной, образуя герметичную конструкцию в антивандальном испол-
нении. Потребитель, ознакомившись с информацией, размещенной на носителях 7 ин-
формации общего пользования, принимает решение, что ему интересна информация,
размещенная на нижнем носителе 7 информации общего пользования. Для получения со-
ответствующего носителя 8 информации личного пользования потребителю достаточно
нажать на соответствующую управляющую клавишу 18, которая связью 17 связана с со-
ответствующим раздаточным механизмом 16. При нажатии управляющей клавиши 18 со-
ответствующий раздаточный механизм 16 через соответствующую (или одну общую, если
предусмотрено конструкцией устройства) сквозную прорезь 9 выдает один носитель 8
информации личного пользования, т.е. одну визитную карточку. Такая операции анало-
гичным образом может быть повторена для каждого множества носителей 8 информации
личного пользования до их полного исчерпания в механизме(ах) 16 раздачи.
Аналогичным образом, с отличием в принципе размещения множеств носителей 8 ин-
формации личного пользования и в процессе их отделения потребителем, работает и
устройство в форме реализации по фиг. 1, 2, а также во всех других формах реализации,
возможных в рамках заявленной полезной модели.
Благодаря описанным выше особенностям конструкции заявляемого устройства для
размещения информации, у потребителя нет необходимости запоминать или записывать
интересующую его информацию. При этом носители 8 информации личного пользования
распространяются только адресно, т.е. тем потребителям, которым действительно инте-
ресна и полезна размещенная на них информация. Все это позволяет существенно повы-
сить информативность и эффективность устройства для размещения рекламы без какого-
либо значительного усложнения его конструкции.

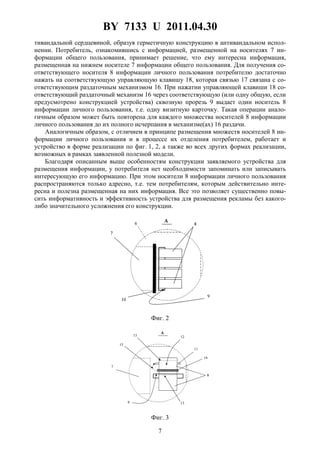

Фиг. 2
Фиг. 3

8. BY 7133 U 2011.04.30
8
Фиг. 4
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
