(54) ОБЪЕКТИВ
(21) Номер заявки: u 20140094
(22) 2014.03.13
(71) Заявитель: Открытое акционерное
общество "Пеленг" (BY)
(72) Авторы: Кунделева Наталия Ефимов-
на; Емельянова Татьяна Евгеньевна;
Янаев Владимир Николаевич; Тареев
Анатолий Михайлович (BY)
(73) Патентообладатель: Открытое акцио-
нерное общество "Пеленг" (BY)
(57)
Объектив, содержащий установленные по ходу луча два компонента и расположенный
между ними спектроделительный блок, первый компонент которого состоит из положи-
тельной двусклеенной линзы, содержащей двояковыпуклую и отрицательную линзы, от-
рицательной двусклеенной линзы и одиночной двояковыпуклой линзы, второй компонент
выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к про-
странству предметов, установлен с возможностью юстировочных перемещений вдоль оп-
тической оси и оптически связан с гранью спектроделительного блока, выделяющей
спектральный диапазон 500-900 нм, отличающийся тем, что одиночная двояковыпуклая
линза первого компонента расположена между положительной и отрицательной двускле-
енными линзами, при этом отрицательная линза положительной двусклеенной линзы вы-
полнена в виде мениска, отрицательная двусклеенная линза содержит двояковогнутую
линзу и положительный мениск, отрицательный мениск второго компонента склеен из
двояковогнутой и двояковыпуклой линз, его оптическая сила по абсолютной величине со-
ставляет не более 1,65 оптической силы объектива, и расположен на расстоянии не менее
0,5 фокусного расстояния объектива от последней поверхности первого компонента по
оптической оси, причем спектроделительный блок выполнен в виде призмы-куба, гипоте-
нузная грань которой отражает излучение в спектральном диапазоне 500-900 нм и пропус-
кает излучение с длиной волны 1060 ± 30 или 1540 ± 30 нм, а показатель преломления
материала спектроделительного блока не более 1,5.
Фиг. 1
BY10332U2014.10.30
BY 10332 U 2014.10.30
2
(56)
1. Патент BY 6385, МПК G 02B 9/00, 2001.
2. Патент BY 4363, 2007 (прототип).
Полезная модель относится к оптическому приборостроению, а именно к объективам,
и может использоваться как объектив с формированием изображения на ПЗС-матрице и
фотоприемнике.
Известен объектив [1] из пяти компонентов и спектроделительного блока, выполнен-
ного с возможностью пропускания излучения в спектральном диапазоне длин волн от 500
до 900 нм и отражения излучения длиной волны 1067 или 1570 нм, расположенного на
оптической оси объектива между четвертым и пятым компонентами, первый компонент
выполнен в виде отрицательного двусклеенного мениска, обращенного вогнутой поверх-
ностью к пространству предметов, второй компонент содержит положительную линзу,
третий компонент - отрицательный мениск, обращенный вогнутой поверхностью к прост-
ранству изображений, четвертый компонент содержит положительный мениск, обращен-
ный вогнутой поверхностью к пространству изображений, пятый компонент выполнен в
виде положительной двусклеенной линзы, установленной с возможностью котировочных
перемещений вдоль оптической оси. Данная конструкция объектива обеспечивает высо-
кое качество изображений в широком спектральной диапазоне, а также возможность од-
новременной регистрации изображения на ПЗС-матрице и фотоприемнике. Недостатком
объектива являются его большие габаритные размеры. Длина объектива (расстояние от
первой поверхности объектива до плоскости изображений) составляет 1,7 фокусного рас-
стояния объектива. Спектроделительный блок выполнен в виде полупентапризмы с под-
клеенным клином, что определяет большой поперечный размер.
Наиболее близким к предлагаемому объективу является объектив [2], состоящий из
положительной линзы, склеенной из двояковыпуклой и двояковогнутой линз, отрицатель-
ного мениска, склеенного из двояковыпуклой и двояковогнутой линз, двояковыпуклой
линзы, спектроделительного блока, отражающего спектральный диапазон 500-900 нм и
пропускающего излучение с длиной волны 1570 нм, а также отрицательного мениска, об-
ращенного вогнутой поверхностью к пространству предметов, оптически сопряженного с
отражающей гранью спектроделительного блока и установленного с возможностью юсти-
ровочных перемещений вдоль оптической оси. Данная конструкция объектива имеет дли-
ну 150,4 мм при фокусном расстоянии 130,5 мм, а также высокое качество изображений в
спектральном диапазоне 575-850 нм. Недостатком прототипа является недостаточный
масштаб изображений.
Задачей полезной модели является увеличение дальности распознавания объектов пу-
тем увеличения масштаба изображений при сохранении длины объектива от первой по-
верхности до ПЗС-матрицы и высокого качества изображений в спектральном диапазоне
длин волн λ = 575-850 нм.
Объектив содержит установленные по ходу луча два компонента и расположенный
между ними спектроделительный блок, его первый компонент состоит из положительной
двусклеенной линзы, содержащей двояковыпуклую и отрицательную линзы, отрицатель-
ной двусклеенной линзы и одиночной двояковыпуклой линзы, второй компонент выпол-
нен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству
предметов, установлен с возможностью юстировочных перемещений вдоль оптической
оси и оптически связан с гранью спектроделительного блока, выделяющей спектральный
диапазон 500-900 нм, в отличие от прототипа одиночная двояковыпуклая линза первого
компонента расположена между положительной и отрицательной двусклеенными линза-
ми, при этом отрицательная линза положительной двусклеенной линзы выполнена в виде
BY 10332 U 2014.10.30
3
мениска, отрицательная двусклеенная линза содержит двояковогнутую линзу и положи-
тельный мениск, отрицательный мениск второго компонента склеен из двояковогнутой и
двояковыпуклой линз, его оптическая сила по абсолютной величине составляет не более
1,65 оптической силы объектива, и расположен на расстоянии не менее 0,5 фокусного рас-
стояния объектива от последней поверхности первого компонента по оптической оси,
причем спектроделительный блок выполнен в виде призмы-куба, гипотенузная грань ко-
торой отражает излучение в спектральном диапазоне 500-900 нм и пропускает излучение с
длиной волны 1060 ± 30 нм или 1540 ± 30 нм, а показатель преломления материала спек-
троделительного блока не более 1,5.
Конструкция первого компонента выполнена в виде положительной двусклеенной
линзы, отрицательной двусклеенной линзы и одиночной двояковыпуклой линзы, причем
одиночная линза расположена между положительной двусклеенной и отрицательной дву-
склеенной линзами, это позволило увеличить фокусное расстояние объектива и, следова-
тельно, масштаб изображений при сохранении общей длины объектива, что приводит к
увеличению дальности распознавания объектов без увеличения продольных габаритов.
Выполнение отрицательной линзы в положительной двусклеенной линзе в виде мени-
ска, отрицательной двусклеенной линзы, состоящей из двояковогнутой линзы и положи-
тельного мениска, а также отрицательного мениска второго компонента, склеенного из
двояковогнутой и двояковыпуклой линз, позволило сохранить высокое качество изобра-
жений по всему полю зрения.
Применение в спектроделительном блоке материала с показателем преломления не
более 1,5 позволяет оптимизировать коэффициенты пропускания для излучения с длиной
волны 1060 ± 30 или 1540 ± 30 нм и излучения в спектральном диапазоне 500-900 нм и
выполнить спектроделительный блок, расположенный между первым и вторым компо-
нентами, в виде призмы-куба, гипотенузная грань которого отражает излучение в спек-
тральном диапазоне 500-900 нм и пропускает излучение с длиной волны 1060 ± 30 или
1540 ± 30 нм, что позволяет минимизировать размеры объектива и использовать его как
для формирования изображения на ПЗС-матрице, так и для регистрации возвратного из-
лучения лазерного дальномера на площадке фотоприемника.
Расположение второго компонента объектива на расстоянии не менее 0,5 фокусного
расстояния объектива от последней поверхности первого компонента, имеющего оптиче-
скую силу по абсолютной величине не более 1,65 оптической силы объектива позволяет
эффективно использовать его для компенсации терморасстраиваемости объектива и для
фокусировки объектива на конечную дистанцию до 50 м при сохранении высокого каче-
ства изображений.
В предлагаемом объективе спектроделительный блок выполнен таким образом, что
отражает излучение в спектральном диапазоне от λ = 575 нм до λ = 850 нм и пропускает
излучение с длиной волны λ = 1540 нм или λ = 1064 нм, объектив имеет фокусное рас-
стояние 168,2 мм, что на 29 % больше фокусного расстояния прототипа при сохранении
длины объектива от первой поверхности до плоскости изображений ПЗС-матрицы
150,2 мм, что составляет 0,89 фокусного расстояния объектива, относительное отверстие
1:3,3, входной зрачок диаметром 50 мм совпадает с первой поверхностью объектива. По-
лихроматические коэффициенты передачи модуляции (T) для пространственной частоты
N = 60 мм-1
в точке на оси (y' = 0) не менее 0,77, на краю поля зрения (y' = 3,55 мм) не ме-
нее 0,66.

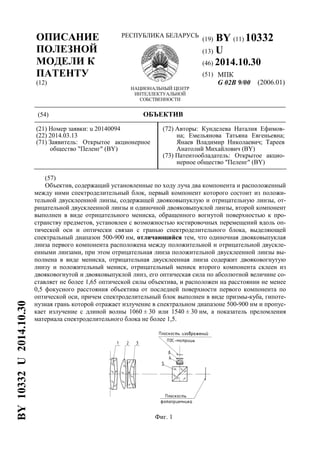

На фиг. 1 изображена оптическая схема предлагаемого объектива.

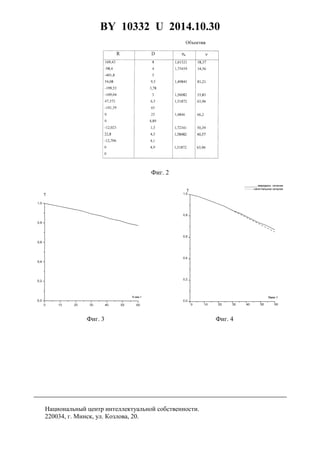

На фиг. 2 приведены конструктивные параметры объектива.
На фиг. 3 приведен график расчетной полихроматической частотно-контрастной ха-
рактеристики (T) для точки на оси.
BY 10332 U 2014.10.30
4
На фиг. 4 приведен график расчетной полихроматической частотно-контрастной ха-
рактеристики (T) для точки на краю поля зрения y' = 3,55 мм.
Частотно-контрастные характеристики объектива рассчитаны в соответствии с табли-
цей коэффициентов спектральной эффективности актиничного потока излучения, приве-
денной ниже.
λ, мкм 575 600 650 700 850
С 0,13 1,0 0,85 0,6 0,07
Объектив (фиг. 1) состоит из двух компонентов и спектроделительного блока, располо-
женного между ними. Первый компонент содержит положительную двусклеенную линзу 1,
состоящую из двояковыпуклой линзы и отрицательного мениска, двояковыпуклую линзу 2,
отрицательную двусклеенную линзу 3, состоящую из двояковогнутой линзы и положитель-
ного мениска. Второй компонент представляет собой отрицательный мениск 4, склеенный
из двояковогнутой и двояковыпуклой линз. Его оптическая сила равна ϕ2 = -0,00962 мм-1
,
оптическая сила всего объектива равна ϕоб = 0,005945 мм-1
, |ϕ2/ϕоб| = 1,618. Величины оп-
тических сил приведены для длины волны λ = 700 нм. Второй компонент расположен на
расстоянии 94,9 мм вдоль оптической оси от последней поверхности первого компонента,
что составляет 0,56 фокусного расстояния объектива. Между первым и вторым компонен-
тами расположен спектроделительный блок 5, отражающий излучение в спектральном
диапазоне λ = 575-850 нм и пропускающий излучение с длиной волны λ = 1540 ± 30 или
λ = 1030 ± 30 нм. Объектив содержит светофильтр 6, выделяющий спектральный диапазон
в соответствии с таблицей. При расчете объектива учтена толщина защитного стекла ПЗС-
матрицы. Длина объектива от первой поверхности до плоскости изображения ПЗС-матрицы
по оптической оси равна 150,2 мм, что составляет 0,89 фокусного расстояния объектива.
Конструктивные параметры линз объектива и характеристики стекол, где R - радиусы
кривизны поверхностей линз, D - расстояния между поверхностями линз, nе - показатель
преломления стекол линз для линии e (λ = 546 нм), νе - число Аббе для линии е приведены
на фиг. 2.
Графики полихроматической частотно-контрастной характеристики для точки на оси
и для края поля зрения, приведенные на фиг. 3 и 4, подтверждают, что объектив имеет хо-
рошее качество изображения по всему полю зрения, что позволяет получить изображение
объектов с малым контрастом (К = 0,1).
Объектив работает следующим образом: параллельный пучок света с углом поля зре-
ния 2W = 2°24' проходит через входной зрачок объектива диаметром 50 мм, совпадающий
с первой поверхностью, и, преломившись через поверхности линз 1, 2, 3, попадает в спект-
роделительный блок 5, после которого излучение с длинами волн λ = 575-850 нм, отразив-
шись от гипотенузной грани спектроделительного блока, попадает на компонент 4 объек-
тива, преломляется через его поверхности, светофильтр 6 и фокусируется в плоскости
изображения, где расположена ПЗС-матрица. Пучок лучей с λ = 1540 нм или λ = 1064 нм
проходит через спектроделительный блок 5 и фокусируется на площадке фотоприемника.
Предлагаемый объектив имеет фокусное расстояние на 29 % больше, чем у прототипа
при сохранении длины от первой поверхности до плоскости изображений 150,2 мм, имеет
высокое качество изображения в спектральном диапазоне длин волн от 575 до 850 нм, что
увеличивает дальность распознавания слабоконтрастных объектов.
BY 10332 U 2014.10.30
5
Фиг. 2
Фиг. 3 Фиг. 4
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.

More Related Content

What's hot

Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь
Иван Иванов

7053
70537053
6684
66846684
10311
1031110311
7193
71937193
10300
1030010300
АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА
АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПААНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА
АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА
ITMO University

Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...
Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...
Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...
Объединение профессионалов топографической службы

7089
70897089
10316
1031610316
10757
1075710757
7395
73957395
изучение зонной пластинки на интерактивном занятии
изучение зонной пластинки на интерактивном занятииизучение зонной пластинки на интерактивном занятии
изучение зонной пластинки на интерактивном занятии
Иван Иванов

7393
73937393
7222
72227222
6685
66856685
10346
1034610346

What's hot (19)

Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь

7053
70537053
7053

6684
66846684
6684

10311
1031110311
10311

7193
71937193
7193

10300
1030010300
10300

АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА
АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПААНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА
АНАЛИЗ ПРОБЛЕМ ОПТИМИЗАЦИИ ПАРАМЕТРОВ ОПТИЧЕСКОЙ СИСТЕМЫ МИКРОСКОПА

Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...
Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...
Современное состояние дистанционного зондирования Земли из Космоса. Зарубежны...

7089
70897089
7089

10316
1031610316
10316

6318
63186318
6318

10757
1075710757
10757

7395
73957395
7395

изучение зонной пластинки на интерактивном занятии
изучение зонной пластинки на интерактивном занятииизучение зонной пластинки на интерактивном занятии
изучение зонной пластинки на интерактивном занятии

7393
73937393
7393

7222
72227222
7222

6685
66856685
6685

29651ip
29651ip29651ip
29651ip

10346
1034610346
10346


Viewers also liked

Mohamad F. Chaaban Resume
Mohamad F. Chaaban ResumeMohamad F. Chaaban Resume
Mohamad F. Chaaban ResumeMohamad Chaaban

CV_jorge a rodrigues_English_version
CV_jorge a rodrigues_English_versionCV_jorge a rodrigues_English_version
CV_jorge a rodrigues_English_versionJorge Rodrigues

V Simpson Senior Project Manager Resume v 2
V Simpson Senior Project Manager Resume v 2V Simpson Senior Project Manager Resume v 2
V Simpson Senior Project Manager Resume v 2Vicci Simpson

Mohd firdaus-mohd-ishak cv updated 10.11.2015
Mohd firdaus-mohd-ishak cv updated 10.11.2015Mohd firdaus-mohd-ishak cv updated 10.11.2015
Mohd firdaus-mohd-ishak cv updated 10.11.2015
Mohd Firdaus Mohd Ishak

Current Resume
Current ResumeCurrent Resume
Current Resume
Dinesh Kumar


Viewers also liked (10)

CV_Johnson_PA1
CV_Johnson_PA1CV_Johnson_PA1
CV_Johnson_PA1

susim cv
susim cvsusim cv
susim cv

Mark Angelo Oro_CV
Mark Angelo Oro_CVMark Angelo Oro_CV
Mark Angelo Oro_CV

Short CV manish
Short CV manishShort CV manish
Short CV manish

Mohamad F. Chaaban Resume
Mohamad F. Chaaban ResumeMohamad F. Chaaban Resume
Mohamad F. Chaaban Resume

CV_jorge a rodrigues_English_version
CV_jorge a rodrigues_English_versionCV_jorge a rodrigues_English_version
CV_jorge a rodrigues_English_version

V Simpson Senior Project Manager Resume v 2
V Simpson Senior Project Manager Resume v 2V Simpson Senior Project Manager Resume v 2
V Simpson Senior Project Manager Resume v 2

Mohd firdaus-mohd-ishak cv updated 10.11.2015
Mohd firdaus-mohd-ishak cv updated 10.11.2015Mohd firdaus-mohd-ishak cv updated 10.11.2015
Mohd firdaus-mohd-ishak cv updated 10.11.2015

Current Resume
Current ResumeCurrent Resume
Current Resume

Lakhan_Gupta_CV
Lakhan_Gupta_CVLakhan_Gupta_CV
Lakhan_Gupta_CV


Similar to 10332

7102
71027102
Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь
Иван Иванов

7364
73647364
7259
72597259
7016
70167016
6715
67156715
10361
1036110361
7230
72307230
Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь
Иван Иванов

6755
67556755
10651
1065110651
ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...
ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...
ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...
ITMO University

6936
69366936
7278
72787278
ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА
ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКАДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА
ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА
ITMO University

КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ
КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВКОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ
КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ
ITMO University

7345
73457345

Similar to 10332 (20)

7102
71027102
7102

2
22
2

Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь

7364
73647364
7364

7259
72597259
7259

7016
70167016
7016

6320
63206320
6320

6715
67156715
6715

10361
1036110361
10361

7230
72307230
7230

Патент на полезную модель Республики Беларусь
Патент на полезную модель Республики БеларусьПатент на полезную модель Республики Беларусь
Патент на полезную модель Республики Беларусь

6755
67556755
6755

10651
1065110651
10651

ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...
ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...
ИССЛЕДОВАНИЕ СХЕМЫ ДИФРАКЦИОННОГО КОНТРОЛЯ ПОЛОЖЕНИЙ ОБЪЕКТОВ С ИЗМЕНЯЮЩИМСЯ ...

6301
63016301
6301

6936
69366936
6936

7278
72787278
7278

ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА
ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКАДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА
ДВУХЛИНЗОВЫЕ СКЛЕЕННЫЕ ОБЪЕКТИВЫ С АСФЕРИЧЕСКОЙ ПОВЕРХНОСТЬЮ ВТОРОГО ПОРЯДКА

КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ
КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВКОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ
КОМПЛЕКТ ПЛАНАХРОМАТИЧЕСКИХ МИКРООБЪЕКТИВОВ С ПОСТОЯННЫМ ПОЛОЖЕНИЕМ ЗРАЧКОВ

7345
73457345
7345


More from ivanov15666688

10375
1037510375
10374
1037410374
10373
1037310373
10372
1037210372
10371
1037110371
10370
1037010370
10369
1036910369
10368
1036810368
10367
1036710367
10366
1036610366
10365
1036510365
10364
1036410364
10363
1036310363
10362
1036210362
10360
1036010360
10359
1035910359
10358
1035810358
10357
1035710357
10385
1038510385
10356
1035610356

More from ivanov15666688 (20)

10375
1037510375
10375

10374
1037410374
10374

10373
1037310373
10373

10372
1037210372
10372

10371
1037110371
10371

10370
1037010370
10370

10369
1036910369
10369

10368
1036810368
10368

10367
1036710367
10367

10366
1036610366
10366

10365
1036510365
10365

10364
1036410364
10364

10363
1036310363
10363

10362
1036210362
10362

10360
1036010360
10360

10359
1035910359
10359

10358
1035810358
10358

10357
1035710357
10357

10385
1038510385
10385

10356
1035610356
10356


10332

  • 1. (19) BY (11) 10332 (13) U (46) 2014.10.30 (51) МПК ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (12) РЕСПУБЛИКА БЕЛАРУСЬ НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ G 02B 9/00 (2006.01) (54) ОБЪЕКТИВ (21) Номер заявки: u 20140094 (22) 2014.03.13 (71) Заявитель: Открытое акционерное общество "Пеленг" (BY) (72) Авторы: Кунделева Наталия Ефимов- на; Емельянова Татьяна Евгеньевна; Янаев Владимир Николаевич; Тареев Анатолий Михайлович (BY) (73) Патентообладатель: Открытое акцио- нерное общество "Пеленг" (BY) (57) Объектив, содержащий установленные по ходу луча два компонента и расположенный между ними спектроделительный блок, первый компонент которого состоит из положи- тельной двусклеенной линзы, содержащей двояковыпуклую и отрицательную линзы, от- рицательной двусклеенной линзы и одиночной двояковыпуклой линзы, второй компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к про- странству предметов, установлен с возможностью юстировочных перемещений вдоль оп- тической оси и оптически связан с гранью спектроделительного блока, выделяющей спектральный диапазон 500-900 нм, отличающийся тем, что одиночная двояковыпуклая линза первого компонента расположена между положительной и отрицательной двускле- енными линзами, при этом отрицательная линза положительной двусклеенной линзы вы- полнена в виде мениска, отрицательная двусклеенная линза содержит двояковогнутую линзу и положительный мениск, отрицательный мениск второго компонента склеен из двояковогнутой и двояковыпуклой линз, его оптическая сила по абсолютной величине со- ставляет не более 1,65 оптической силы объектива, и расположен на расстоянии не менее 0,5 фокусного расстояния объектива от последней поверхности первого компонента по оптической оси, причем спектроделительный блок выполнен в виде призмы-куба, гипоте- нузная грань которой отражает излучение в спектральном диапазоне 500-900 нм и пропус- кает излучение с длиной волны 1060 ± 30 или 1540 ± 30 нм, а показатель преломления материала спектроделительного блока не более 1,5. Фиг. 1 BY10332U2014.10.30

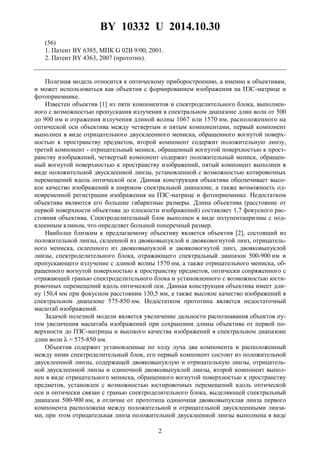

  • 2. BY 10332 U 2014.10.30 2 (56) 1. Патент BY 6385, МПК G 02B 9/00, 2001. 2. Патент BY 4363, 2007 (прототип). Полезная модель относится к оптическому приборостроению, а именно к объективам, и может использоваться как объектив с формированием изображения на ПЗС-матрице и фотоприемнике. Известен объектив [1] из пяти компонентов и спектроделительного блока, выполнен- ного с возможностью пропускания излучения в спектральном диапазоне длин волн от 500 до 900 нм и отражения излучения длиной волны 1067 или 1570 нм, расположенного на оптической оси объектива между четвертым и пятым компонентами, первый компонент выполнен в виде отрицательного двусклеенного мениска, обращенного вогнутой поверх- ностью к пространству предметов, второй компонент содержит положительную линзу, третий компонент - отрицательный мениск, обращенный вогнутой поверхностью к прост- ранству изображений, четвертый компонент содержит положительный мениск, обращен- ный вогнутой поверхностью к пространству изображений, пятый компонент выполнен в виде положительной двусклеенной линзы, установленной с возможностью котировочных перемещений вдоль оптической оси. Данная конструкция объектива обеспечивает высо- кое качество изображений в широком спектральной диапазоне, а также возможность од- новременной регистрации изображения на ПЗС-матрице и фотоприемнике. Недостатком объектива являются его большие габаритные размеры. Длина объектива (расстояние от первой поверхности объектива до плоскости изображений) составляет 1,7 фокусного рас- стояния объектива. Спектроделительный блок выполнен в виде полупентапризмы с под- клеенным клином, что определяет большой поперечный размер. Наиболее близким к предлагаемому объективу является объектив [2], состоящий из положительной линзы, склеенной из двояковыпуклой и двояковогнутой линз, отрицатель- ного мениска, склеенного из двояковыпуклой и двояковогнутой линз, двояковыпуклой линзы, спектроделительного блока, отражающего спектральный диапазон 500-900 нм и пропускающего излучение с длиной волны 1570 нм, а также отрицательного мениска, об- ращенного вогнутой поверхностью к пространству предметов, оптически сопряженного с отражающей гранью спектроделительного блока и установленного с возможностью юсти- ровочных перемещений вдоль оптической оси. Данная конструкция объектива имеет дли- ну 150,4 мм при фокусном расстоянии 130,5 мм, а также высокое качество изображений в спектральном диапазоне 575-850 нм. Недостатком прототипа является недостаточный масштаб изображений. Задачей полезной модели является увеличение дальности распознавания объектов пу- тем увеличения масштаба изображений при сохранении длины объектива от первой по- верхности до ПЗС-матрицы и высокого качества изображений в спектральном диапазоне длин волн λ = 575-850 нм. Объектив содержит установленные по ходу луча два компонента и расположенный между ними спектроделительный блок, его первый компонент состоит из положительной двусклеенной линзы, содержащей двояковыпуклую и отрицательную линзы, отрицатель- ной двусклеенной линзы и одиночной двояковыпуклой линзы, второй компонент выпол- нен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству предметов, установлен с возможностью юстировочных перемещений вдоль оптической оси и оптически связан с гранью спектроделительного блока, выделяющей спектральный диапазон 500-900 нм, в отличие от прототипа одиночная двояковыпуклая линза первого компонента расположена между положительной и отрицательной двусклеенными линза- ми, при этом отрицательная линза положительной двусклеенной линзы выполнена в виде

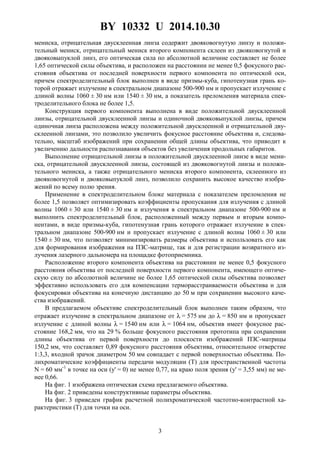

  • 3. BY 10332 U 2014.10.30 3 мениска, отрицательная двусклеенная линза содержит двояковогнутую линзу и положи- тельный мениск, отрицательный мениск второго компонента склеен из двояковогнутой и двояковыпуклой линз, его оптическая сила по абсолютной величине составляет не более 1,65 оптической силы объектива, и расположен на расстоянии не менее 0,5 фокусного рас- стояния объектива от последней поверхности первого компонента по оптической оси, причем спектроделительный блок выполнен в виде призмы-куба, гипотенузная грань ко- торой отражает излучение в спектральном диапазоне 500-900 нм и пропускает излучение с длиной волны 1060 ± 30 нм или 1540 ± 30 нм, а показатель преломления материала спек- троделительного блока не более 1,5. Конструкция первого компонента выполнена в виде положительной двусклеенной линзы, отрицательной двусклеенной линзы и одиночной двояковыпуклой линзы, причем одиночная линза расположена между положительной двусклеенной и отрицательной дву- склеенной линзами, это позволило увеличить фокусное расстояние объектива и, следова- тельно, масштаб изображений при сохранении общей длины объектива, что приводит к увеличению дальности распознавания объектов без увеличения продольных габаритов. Выполнение отрицательной линзы в положительной двусклеенной линзе в виде мени- ска, отрицательной двусклеенной линзы, состоящей из двояковогнутой линзы и положи- тельного мениска, а также отрицательного мениска второго компонента, склеенного из двояковогнутой и двояковыпуклой линз, позволило сохранить высокое качество изобра- жений по всему полю зрения. Применение в спектроделительном блоке материала с показателем преломления не более 1,5 позволяет оптимизировать коэффициенты пропускания для излучения с длиной волны 1060 ± 30 или 1540 ± 30 нм и излучения в спектральном диапазоне 500-900 нм и выполнить спектроделительный блок, расположенный между первым и вторым компо- нентами, в виде призмы-куба, гипотенузная грань которого отражает излучение в спек- тральном диапазоне 500-900 нм и пропускает излучение с длиной волны 1060 ± 30 или 1540 ± 30 нм, что позволяет минимизировать размеры объектива и использовать его как для формирования изображения на ПЗС-матрице, так и для регистрации возвратного из- лучения лазерного дальномера на площадке фотоприемника. Расположение второго компонента объектива на расстоянии не менее 0,5 фокусного расстояния объектива от последней поверхности первого компонента, имеющего оптиче- скую силу по абсолютной величине не более 1,65 оптической силы объектива позволяет эффективно использовать его для компенсации терморасстраиваемости объектива и для фокусировки объектива на конечную дистанцию до 50 м при сохранении высокого каче- ства изображений. В предлагаемом объективе спектроделительный блок выполнен таким образом, что отражает излучение в спектральном диапазоне от λ = 575 нм до λ = 850 нм и пропускает излучение с длиной волны λ = 1540 нм или λ = 1064 нм, объектив имеет фокусное рас- стояние 168,2 мм, что на 29 % больше фокусного расстояния прототипа при сохранении длины объектива от первой поверхности до плоскости изображений ПЗС-матрицы 150,2 мм, что составляет 0,89 фокусного расстояния объектива, относительное отверстие 1:3,3, входной зрачок диаметром 50 мм совпадает с первой поверхностью объектива. По- лихроматические коэффициенты передачи модуляции (T) для пространственной частоты N = 60 мм-1 в точке на оси (y' = 0) не менее 0,77, на краю поля зрения (y' = 3,55 мм) не ме- нее 0,66. На фиг. 1 изображена оптическая схема предлагаемого объектива. На фиг. 2 приведены конструктивные параметры объектива. На фиг. 3 приведен график расчетной полихроматической частотно-контрастной ха- рактеристики (T) для точки на оси.

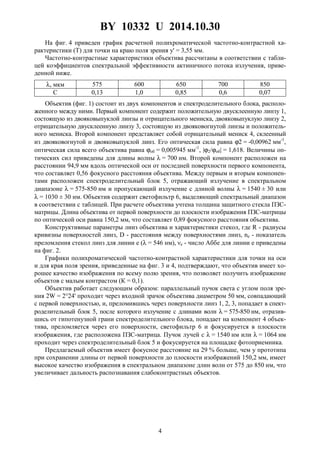

  • 4. BY 10332 U 2014.10.30 4 На фиг. 4 приведен график расчетной полихроматической частотно-контрастной ха- рактеристики (T) для точки на краю поля зрения y' = 3,55 мм. Частотно-контрастные характеристики объектива рассчитаны в соответствии с табли- цей коэффициентов спектральной эффективности актиничного потока излучения, приве- денной ниже. λ, мкм 575 600 650 700 850 С 0,13 1,0 0,85 0,6 0,07 Объектив (фиг. 1) состоит из двух компонентов и спектроделительного блока, располо- женного между ними. Первый компонент содержит положительную двусклеенную линзу 1, состоящую из двояковыпуклой линзы и отрицательного мениска, двояковыпуклую линзу 2, отрицательную двусклеенную линзу 3, состоящую из двояковогнутой линзы и положитель- ного мениска. Второй компонент представляет собой отрицательный мениск 4, склеенный из двояковогнутой и двояковыпуклой линз. Его оптическая сила равна ϕ2 = -0,00962 мм-1 , оптическая сила всего объектива равна ϕоб = 0,005945 мм-1 , |ϕ2/ϕоб| = 1,618. Величины оп- тических сил приведены для длины волны λ = 700 нм. Второй компонент расположен на расстоянии 94,9 мм вдоль оптической оси от последней поверхности первого компонента, что составляет 0,56 фокусного расстояния объектива. Между первым и вторым компонен- тами расположен спектроделительный блок 5, отражающий излучение в спектральном диапазоне λ = 575-850 нм и пропускающий излучение с длиной волны λ = 1540 ± 30 или λ = 1030 ± 30 нм. Объектив содержит светофильтр 6, выделяющий спектральный диапазон в соответствии с таблицей. При расчете объектива учтена толщина защитного стекла ПЗС- матрицы. Длина объектива от первой поверхности до плоскости изображения ПЗС-матрицы по оптической оси равна 150,2 мм, что составляет 0,89 фокусного расстояния объектива. Конструктивные параметры линз объектива и характеристики стекол, где R - радиусы кривизны поверхностей линз, D - расстояния между поверхностями линз, nе - показатель преломления стекол линз для линии e (λ = 546 нм), νе - число Аббе для линии е приведены на фиг. 2. Графики полихроматической частотно-контрастной характеристики для точки на оси и для края поля зрения, приведенные на фиг. 3 и 4, подтверждают, что объектив имеет хо- рошее качество изображения по всему полю зрения, что позволяет получить изображение объектов с малым контрастом (К = 0,1). Объектив работает следующим образом: параллельный пучок света с углом поля зре- ния 2W = 2°24' проходит через входной зрачок объектива диаметром 50 мм, совпадающий с первой поверхностью, и, преломившись через поверхности линз 1, 2, 3, попадает в спект- роделительный блок 5, после которого излучение с длинами волн λ = 575-850 нм, отразив- шись от гипотенузной грани спектроделительного блока, попадает на компонент 4 объек- тива, преломляется через его поверхности, светофильтр 6 и фокусируется в плоскости изображения, где расположена ПЗС-матрица. Пучок лучей с λ = 1540 нм или λ = 1064 нм проходит через спектроделительный блок 5 и фокусируется на площадке фотоприемника. Предлагаемый объектив имеет фокусное расстояние на 29 % больше, чем у прототипа при сохранении длины от первой поверхности до плоскости изображений 150,2 мм, имеет высокое качество изображения в спектральном диапазоне длин волн от 575 до 850 нм, что увеличивает дальность распознавания слабоконтрастных объектов.
  • 5. BY 10332 U 2014.10.30 5 Фиг. 2 Фиг. 3 Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
