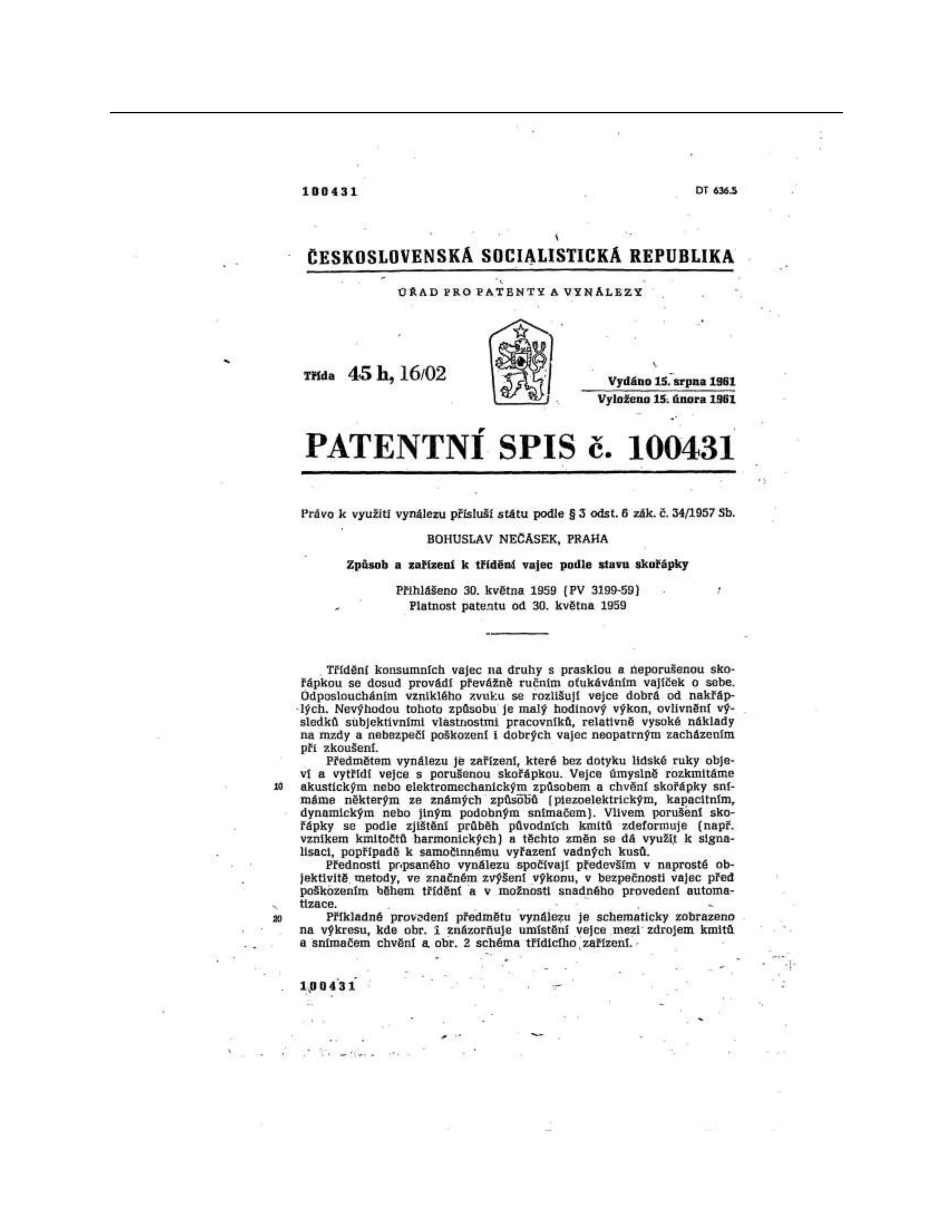

2. ČESKOSLOVENSKÁ SOCIALISTICKÁ REPUBLIKA
o RAD P R o P AT ENTx a vy NÁLEzx
vydáno 15. srpna 1961 Vyloženo 15. února 1961
PATENTNÍ spis č.
100431
Třída 45 h, 16/02
Právo k využití vynálezu přísluší státu podle 3 odst. 6 zák. . 54/1957 Sb.
BOHUSLAV NEČÁSEK, PRAHA
Způsob a zařízení k třídění vajec podle stavu skořápky
Přihlášeno 30. května 1959 (PV 3199-59) - Platnost patentu od 30. května 1959
. Třídění konsumních vajec na druhy s prasklou a neporušenou skořápkou se dosud provádí
převážně ručním oťukáváním vajíček o sebe. Odposloucháním vzniklého zvuku se rozlišují
vejce dobrá od nakřáplých. Nevýhodou tohoto způsobu je malý hodinový výkon, ovlivnění
výsledků subjektivními vlastnostmi pracovníků, relativně vysoké náklady na mzdy a nebezpečí
poškození i dobrých vajec neopatrným zacházením při zkoušení.
Předmětem vynálezu je zařízení, které bez dotyku lidské ruky objeví a vytřídí vejce s porušenou
skořápkou. Vejce úmyslně rozkmitáme 10 akustickým nebo elektromechanickým způsobem a chvění
skořápky snímáme některým ze známých způsöbů (piezoelektrickým, kapacitním, dynamickým nebo
jiným podobným snímačem. Vlivem porušení skořápky se podle zjištění průběh původních kmitů
zdeformuje (např. vznikem kmitočtů harmonických) a těchto změn se dá využít k signalisaci, popřípadě k
samočinnému vyřazení vadných kusů.
Předností prípsaného vynálezu spočívají především v naprosté objektivitě metody, ve značném
zvýšení výkonu, v bezpečnosti vajec před poškozením během třídění a v možnosti snadného
provedení automa. tizace. - 3 - 20 Příkladné provedení předmětu vynálezu je schematicky
zobrazeno .
na výkresu, kde obr. i znázorňuje umístění vejce mezi zdrojem kmitů a snímačem chvění a obr.
2 schéma třídicího zařízení. -
3.
4. Vejce 2 je umístěno mezi zdrojem kmitů (chvějkou) 1 a snímačem chvění 3 skořápky. Vejce se
přisunují dopravním zařízením 9 (pás, lopatkové kolo apod.) mezi çhvějku i a snímač . Sňaté kmity se
pře- vádějí vedením 6 do vyhodnocovacího zařízení , které obsahuje akustické filtry nebo osciloskop s
integrálním densometrem aj., podle druhu. použitých kmitů. Vyhodnocovač 4 ovládá třídicí rnechanismus
, který rozděluje pomocí sklapky 10 nebo jiného vhodného zařízení roztříděná vejce podle stavu skořápky
do jednotlivých žlabů 11 nebo 12. Jde-li
o přístroje elektrické, jsou napájeny z elektrovodné sítě 13 přes stabi
lizátor 14. Ustálený proud k přístrojům rozvádí vedení a 8.
Předmět patentu - - - .
1. Způsob třídění vajec podle stavu skořápky, vyznačující se tím, že se vejce rozechvěje vnucenými
kmity a pomocí snímače chvění se
zjistí deformace nebo změna původních kmitů vlivem poškozené sko
řápky akusticky nebo visuálně. · · · -
2. Zařízení k provádění způsobu podle bodu 1, vyznačené tím, že sestává z dopravníku (9)
umístěného mezi zdrojem kmitů (1) a snímačem chvění (3), z něhož se chvění převádí do
vyhodnocovacího zařízení (4), ovládajícího třídicí mechanismus (5).
