ДЕРЖАВНЕ ПІДПРИЄМСТВО
«НАУКОВО- ВИРОБНИЧЕ ОБ`ЄДНАННЯ
«ПАВЛОГРАДСЬКИЙ ХІМІЧНИЙ ЗАВОД»«ПАВЛОГРАДСЬКИЙ ХІМІЧНИЙ ЗАВОД»

2. Динамика роста цен на энергоносители
2
Динамика цены электроэнергии
0,0000
0,2000
0,4000
0,6000
0,8000
1,0000
1,2000
1,4000
19
99
20
00
20
01
20
02
20
03
20
04
20
05
20
06
20
07
20
08
20
09
20
10
20
11
20
12
20
13
20
14
Цена,грн.
Рост цены в 9 раз к 1999г.
Динамика цены газа
0,0000
1,0000
2,0000
3,0000
4,0000
5,0000
6,0000
7,0000
8,0000
9,0000
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
2014
Цена,тыс.грн.
Рост цены в 40 раз к
1999г.

3. 0,340
0,120
0,035
0,064
0,029
0,023 0,027 0,025 0,025 0,028
0,050
0,000
0,050
0,100
0,150
0,200
0,250
0,300
0,350
грн./грн.
1999 2000 2001 2002 2003 2004-
2011
2012 2013 2014 2015
(факт)
2016
(план)
Динамика затрат энергоресурсов на 1 грн. продукции, грн./грн.

4. В 1999р. на ГП «НПО« ПХЗ » разработана Программа
энергосбережения предприятия.
-Начало внедрения новых энергосберегающих
технологий, замена морально и физически
устаревшего энергетического оборудования.
- Децентрализация системы энергообеспечения и
усовершенствование системы учета
энергоносителей.
-Локализация энергоресурсов в рамках
производства
- Использование многоуровневых систем
распределения тепла
- Получение энергии с альтернативных
источников
ІІІ етап
І етап
ІІ етап
ІV етап
- Продолжение внедрения новых
энергосберегающих технологий, замена морально
и физически устаревшего энергетического
оборудования.

5. I этап: 1999 – 2001гг.
5
1 Тепловая энергия
1.1 Децентрализация системы отопления предприятия:
1.1.1 консервация центральной котельной.
1.1.2 переход на систему локального обогрева производств и отдельно стоящих зданий,
в том числе:
- внедрение теплогенераторов «Титан» на участке В и К
- внедрение гидродинамических нагревателей ТЭК
- установка миникотельной с котлами типа «Братск» в подразделении «Металлист»
1.1.3 Использование для технологии парогенераторов типа «Экотеп» в производстве ППВ
2 Электроэнергия
2.1 Децентрализация системы обеспечения предприятия сжатым воздухом
2.1.1 консервация двух центральных компрессорных
2.1.2 переход на систему локального снабжения производств сжатым воздухом
2.2 Внедрение системы автоматического учета и контроля электроэнергии АСКУЭ
2.3 Установка компенсаторов реактивной энергии на РУ 6кВ ЦРП п/ст «Химзавод».
2.4 Вывод в холодный резерв одного из трех силовых трансформаторов 35/6кВ 10000 кВА,
установленных на ОРУ п/ст. «Химзавод»
2.5 Вывод силовых трансформаторов в холодный резерв в ТП с нагрузками менее 30%
2.6 Оптимизация электрических нагрузок ТП с целью увеличения надежности
электроснабжения
2.7 Замена электродвигателей технологического оборудования на менее мощные

6. Децентрализация системы отопления ГП «НПО
«ПХЗ»
Центральная котельная
Гидродинамический нагреватель
ТЭК в административных зданиях
Использование для
технологии
парогенераторов типа
«Экотеп» в производстве
ППВ
Теплогенератор
«Титан»
Миникотельная с котлами
типа «Братск» в цехе
«Металлист»
6

7. Результаты І-го этапа
7

8. IІ этап: 2002г. – 2004гг.
1 Электроэнергия
1.1 Замена светильников наружного освещения периметра с лампами накаливания на
светильники с энергосберегающими лампами
1.2
Замена ячеек с масляными выключателями на ячейки с вакуумными выключателями на РУ
6кВ ЦРП п/ст «Химзавод» (10шт)
1.3 Замена двигателей насосов 1 и 2 подъемов на менее мощные
1.4 Расширение системы АСКУЭ и управление режимами потребления электроэнергии с учетом
тарифа, дифференцированного по зонам суток
1.5
Оптимизация схемы электроснабжения с выводом из работы трансформаторной
подстанции ТП 13р
1.6
Уменьшение потерь, повышение надежности и качества энергоснабжения с внедрением
стабилизаторов фаз
2 Водоснабжение и канализация
2.1 Внедрение установки «Пламя» для обеззараживания гипохлоритом стоков на ОС предприятия
2.2
Модернизация биофильтра с заменой шиферной нагрузки на полиэтиленовую на ОС
предприятия
2.3 Капитальный ремонт пожаротехнического и питьевого водоводов предприятия
3 Газоснабжение
3.1 Установка прибора учета типа Schlumberger с повышенным классом точности
3.2 Внедрение системы автоматического учета потребления природного газа АСКУГ
4 Тепловая энергия
4.1 Установка нагревателей ионизационного нагрева типа «Галан» для отопления здания ОС
8

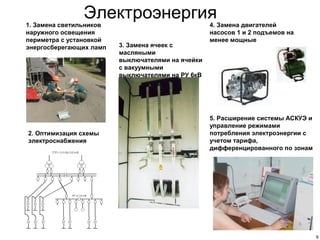

9. Электроэнергия1. Замена светильников
наружного освещения
периметра с установкой
энергосберегающих ламп
4. Замена двигателей
насосов 1 и 2 подъемов на
менее мощные
3. Замена ячеек с
масляными
выключателями на ячейки
с вакуумными
выключателями на РУ 6кВ
5. Расширение системы АСКУЭ и
управление режимами
потребления электроэнергии с
учетом тарифа,
дифференцированного по зонам
9
2. Оптимизация схемы
электроснабжения

10. Результаты ІІ-го этапа
10

11. ІIІ этап: 2005г. – 2008гг.
1 Электроэнергия
1.1 Замена светильников наружного освещения с лампами ДРЛ на светильники с энергосберегающими лампами
1.2
Замена ячеек с масляными выключателями на ячейки с вакуумными выключателями на РУ 6кВ ЦРП п/ст
«Химзавод» (15шт.)
1.3 Капитальный ремонт масляного трансформатора 35/6кВ 10000 кВА, установленного на ОРУ п/ст. «Химзавод»
1.4 Замена проводов наружного освещения на провода типа СИП с уменьшенными потерями
1.5 Внедрение датчиков движения и реле времени для автоматического управления наружным освещением дорог
1.6
Замена источников внутреннего освещения административных и производственных зданий на
энергосберегающие
1.7
Внедрение частотных преобразователей на двигателях насосов системы пожаротушения для
автоматического регулирования нагрузок
1.8
Первый этап диспетчеризации электроучастка - установка программного обеспечения управления
энергоснабжением предприятия типа «Модус»
1.9 Расширение системы АСКУЭ и управление режимами потребления электроэнергии в подразделениях
1.1
0 Установка солнечных коллекторов на крыше здания ВОК «Молодость»
2 Тепловая энергия
2.1 Приобретение и установка системы отопления «ЭКО» 24 кВт в зд.ПУРРиС
2.2 Внедрение системы отопления многоступенчатого регулирования «Экотэп» в зд.16А
2.3 Замена СФО на инфракрасные обогреватели в зд.169
2.4
Внедрение когенерационной установки типа DEUTS, для обеспечения технологического процесса
электроэнергией, тепловой энергией и холодом комплекса зданий 508, с шестиступенчатым распределением
тепловой энергии без дополнительного нагрева
2.5
Внедрение нагревательного котла типа HW-S-0.4 IK с четырехступенчатым распределением теплового потока
для обеспечения технологического процесса комплекса зданий 211
3 Водоснабжение и канализация
11

12. Водоснабжение и канализация
1. Система водоочистки с возвратом
до 70% в технологический процесс
2. Замена стальных труб сетей
водоснабжения и канализации на
пластиковые и металлопластиковые
12

13. Результаты ІІІ-го этапа
13

14. ІV этап: 2009г. – 2016гг.
1 Электроэнергия
1.1
Замена светильников наружного освещения с лампами ДРЛ на светильники с энергосберегающими лампами,
внедрение реле времени для автоматического управления наружным освещением дорог
1.2
Замена ячеек с масляными выключателями на ячейки с вакуумными выключателями на РУ 6кВ ЦРП п/ст
«Химзавод», в ТП 6/0,4кВ
1.3
Регенерация трансформаторного масла в двух силовых трансформаторах 35/6кВ- 10000 кВА, установленных на
ОРУ п/ст. «Химзавод», в силовых трансформаторах ТП 6/0,4кВ с заменой уплотнений и силикогеля
1.4 Замена проводов наружного освещения на провода типа СИП с уменьшенными потерями
1.5 Замена ячеек в РУ 0,4кВ ТП 6/0,4 предприятия
1.6 Замена источников внутреннего освещения административных и производственных зданий на энергосберегающие
1.7 Капитальный ремонт двухцепной ВЛ 35кВ с заменой изоляторов, ремонтом металлоконструкций и заземления
1.8 Диспетчеризация системы электроснабжения с установкой МРЗС (для установления систему Модус)
1.9 Установка солнечных элементов на крыше здания 1-39/2
2 Тепловая энергия
2.1 Реконструкция систем отопления в зд. предприятия с заменой нагревательных котлов
2.2 Установка тепловых насосов для обогрева помещений в зд. 1-39/2
2.3
Реконструкция системы отопления здания ЦРП с заменой нагревательного котла и установкой инфракрасных
нагревателей УФО
2.4
Внедрение когенерационной установки типа DEUTS, для обеспечения технологического процесса электроэнергией,
тепловой
энергией и холодом комплекса зданий, с шестиступенчатым распределением тепловой энергии без дополнительного
нагрева
3
Водоснабжение и канализация
3.1 Внедрение новых технологий прокладки водопровода с применением пластиковых и металлопластиковых труб
3.2 Установка программы автоматического учета питьевой воды
Природный газ 14

15. Модернизации очистных сооружений ГП «НПО
«ПХЗ»
Установка на ОС предприятия биогазовой установки с
использованием в качестве сырья для нее ила с
очистных сооружений, растительной зеленой массы, а
также других органических отходов с получением
биогаза и последующей переработкой иловых остатков
после БГУ в топливные гранулы или использованием
ила в качестве биоудобрения.

16. Внедрение нагревательного котла HEYZA типа HS-S-0.4 IK с четырехступенчатым
распределением теплового потока для обеспечения технологического процесса
комплекса зданий 211 позволяет ежегодно экономить до 140 т.у.т. на сумму 435
000 грн.
Установка газопоршневых когенерационных станций с шестиступенчатая
распределением тепловой энергии без дополнительного нагрева обеспечивает на 80%
поставки электроэнергии, технологического тепла, холода, горячей воды и теплоэнергии
в производственные комплексы

17. 17
Экономия за счет использования системы АСКУЭ и управления режимами
потребления электроэнергии с учетом тарифа, дифференцированного по
зонам позволяет экономить до 900 000 грн. в год

18. Ежегодная экономия от внедрения
альтернативных источников энергии
на производственном здании по
изготовлению НСИ составляет - 100
т.у.т. на сумму 300 000 грн.

19. ВСК «Юность» - образец комплексного применения в одном здании
современных энергосберегающих hitec-технологий, уникальный объект,
который демонстрирует преимущества энергосберегающих технологий:
- Гелиоколлекторное поле для нагрева воды;
- Энергосберегающие светодиодные светильники для наружного и
внутреннего освещения;
- Полы с подогревом;
- Вентиляция помещений с функцией рекуперации тепла, используемого
для нагрева входящего воздуха;
- Рекуперация тепла внутри системы нагрева с использованием тепловых
насосов.

20. Экономия от внедрения энергосберегающих технологий в ВСК «Юность» и
ВОЦ «Молодость» составила - 200 т.у.т. на сумму 660 000 грн.
