«Инновационные решения при производстве турбогенераторов для распределенной энергетики»
1.
2. НПО «ЭЛСИБ» ПАО
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ЭЛСИБ
ПУБЛИЧНОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
Турбогенераторы с воздушным
охлаждением для распределенной
энергетики
ноябрь, 2016
3. Турбогенераторы до 500 МВт
Гидрогенераторы до 300 МВт
Электродвигатели переменного
тока до 8000 кВт
Статические и бесщеточные
системы возбуждения для
генераторов
Сервис и капитальный ремонт
электрических машин, в том
числе других производителей
Россия, Казахстан, Республика Беларусь,
страны входящие в Содружество
Независимых Государств, Монголия,
Китай, Индия, Иран и др.
3
857 турбогенераторов, ∑ Р = 74 441 МВт;
163 гидрогенератора , ∑ Р = 16 591 МВт;
75 модернизаций гидрогенераторов,
∑ Р = 5 596 МВт;
более 65 000 крупных высоковольтных
электродвигателей.
Продукция Заказчики продукции
Рынки сбытаОпыт поставок
НПО «ЭЛСИБ» ПАО
г.Новосибирск
год создания – 1953г.
с 1992г. - акционерное общество
персонал – 1369 человек
Атомная энергетика Нефтегазовый комплекс
Теплоэнергетика Гидроэнергетика
Промышленность
О компании

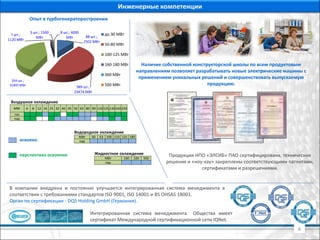

4. 88 шт.;
2502 МВт
389 шт.;
23474 МВт
359 шт.;
41845 МВт
7 шт.;
1120 МВт
5 шт.; 1500
МВт
8 шт.; 4000
МВт
до 30 МВт
50-80 МВт
100-125 МВт
160-180 МВт
300 МВт
500 МВт
Наличие собственной конструкторской школы по всем продуктовым
направлениям позволяет разрабатывать новые электрические машины с
применением уникальных решений и совершенствовать выпускаемую
продукцию.
Инженерные компетенции
Воздушное охлаждение
МВт 6 8 12 16 25 32 40 45 50 63 80 90 110 125 130 160 220
газ
пар
Жидкостное охлаждение
МВт 160 320 500
пар
Водородное охлаждение
МВт 60 63 100 110 125 180
паросвоено
перспектива освоения
Опыт в турбогенераторостроении
4
В компании внедрена и постоянно улучшается интегрированная система менеджмента в
соответствии с требованиями стандартов ISO 9001, ISO 14001 и BS OHSAS 18001.
Орган по сертификации - DQS Holding GmbH (Германия).
Продукция НПО «ЭЛСИБ» ПАО сертифицирована, технические
решения и «ноу-хау» закреплены соответствующими патентами,
сертификатами и разрешениями.
Интегрированная система менеджмента Общества имеет
сертификат Международной сертификационной сети IQNet.
5. Производственные возможности
Предприятие имеет полный технологический цикл производства электрических
машин
Заготовительное производство Сборочное производство
Изоляционно-обмоточное
производство
Инструментальное производство
5
6. Этапы освоения производства турбогенераторов
с воздушным охлаждением, выпуск головных образцов
6
1996 Выпуск первого турбогенератора с воздушным охлаждением - ТФ-50 для ТЭЦ-16 ОАО «Мосэнерго».
1998 Выпуск турбогенератора ТФ-63 для ТЭЦ-11 ОАО «Иркутскэнерго».
1999 Выпуск турбогенератора ТФ-100 для Бишкекской ТЭЦ (Киргизия).
2003 Выпуск турбогенератора ТФР-32 для Барабинской ТЭЦ ОАО «Новосибирскэнерго».
2003 Выпуск турбогенератора ТФ-110 для Южно-Кузбасской ГРЭС ОАО «Кузбассэнерго».
2004 Выпуск турбогенератора Т-6 для АО «Астанаэнергосервис»
2005 Выпуск турбогенератора ТФ-16 для ТЭС г. Лабытнанги «Передвижная энергетика».
2005 Выпуск турбогенератора ТФ-125 для ТЭЦ-2 ОАО «Алюминий Казахстана».
2009 Выпуск турбогенератора ТФ-80 для ТЭЦ-22 ОАО «Мосэнерго».
2010 Выпуск турбогенератора ТФ-160 для Краснодарской ТЭЦ ООО «Лукойл-Кубаньэнерго».
2016 Выпуск турбогенератора ТФ-90Г-2У3 для ТЭС ООО «Калининградская генерация».
ТФ-110-2У3
ТФ-160-2У3 с шумозащитным кожухомТФ-45 -3У3 с шумозащитным кожухом
7. Опыт НПО «ЭЛСИБ» по выпуску турбогенераторов ТВС-30
7
В период с 1955 по 1962гг. НПО «ЭЛСИБ» ПАО выпустило 77 шт. ТВС-30, которые на ряде
теплоэлектростанций продолжают свою работу.
Турбогенераторы типа ТВС-30 новосибирского турбогенераторного завода эксплуатируются на
ТЭЦ генерирующих компаний, ТЭЦ-ПВС Челябинского МК, НЛМК, Западно-Сибирского МК,
Тулачермет, Череповецкого МК, Орско-Халиловского МК, Карагандинского МК.
Наименование основных
параметров
ТВС-30
Полная мощность, кВА 37500
Активная мощность, кВт 30000
Коэффициент мощности 0,80
Напряжение, В 6300/10500
Ток, А 3440/2060
Частота, Гц 50
Скорость вращения, об/мин 3000
Коэффициент полезного действия, % 98,30
8. 8

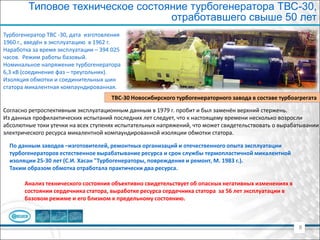

ТВС-30 Новосибирского турбогенераторного завода в составе турбоагрегата
Турбогенератор ТВС -30, дата изготовления
1960 г., введён в эксплуатацию в 1962 г.
Наработка за время эксплуатации – 394 025
часов. Режим работы базовый.
Номинальное напряжение турбогенератора
6,3 кВ (соединение фаз – треугольник).
Изоляция обмотки и соединительных шин
статора микалентная компаундированная.
Типовое техническое состояние турбогенератора ТВС-30,
отработавшего свыше 50 лет
По данным заводов –изготовителей, ремонтных организаций и отечественного опыта эксплуатации
турбогенераторов естественное вырабатывание ресурса и срок службы термопластичной микалентной
изоляции 25-30 лет (С.И. Хасан "Турбогенераторы, повреждения и ремонт, М. 1983 г.).
Таким образом обмотка отработала практически два ресурса.
Согласно ретроспективным эксплуатационным данным в 1979 г. пробит и был заменён верхний стержень.
Из данных профилактических испытаний последних лет следует, что к настоящему времени несколько возросли
абсолютные токи утечки на всех ступенях испытательных напряжений, что может свидетельствовать о вырабатывании
электрического ресурса микалентной компаундированной изоляции обмотки статора.
Анализ технического состояния объективно свидетельствует об опасных негативных изменениях в
состоянии сердечника статора, выработке ресурса сердечника статора за 56 лет эксплуатации в
базовом режиме и его близком к предельному состоянию.

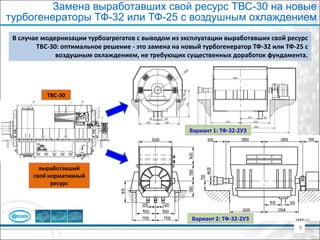

9. 9
ТВС-30
Замена выработавших свой ресурс ТВС-30 на новые
турбогенераторы ТФ-32 или ТФ-25 с воздушным охлаждением
В случае модернизации турбоагрегатов с выводом из эксплуатации выработавших свой ресурс
ТВС-30: оптимальное решение - это замена на новый турбогенератор ТФ-32 или ТФ-25 с
воздушным охлаждением, не требующих существенных доработок фундамента.
Вариант 2: ТФ-32-2У3
Вариант 1: ТФ-32-2У3
выработавший
свой нормативный
ресурс

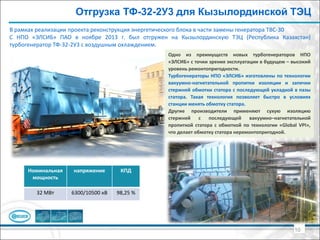

10. Отгрузка ТФ-32-2У3 для Кызылординской ТЭЦ
В рамках реализации проекта реконструкция энергетического блока в части замены генератора ТВС-30
С НПО «ЭЛСИБ» ПАО в ноябре 2013 г. был отгружен на Кызылординскую ТЭЦ (Республика Казахстан)
турбогенератор ТФ-32-2У3 с воздушным охлаждением.
10
Номинальная
мощность
напряжение КПД
32 МВт 6300/10500 кВ 98,25 %
Одно из преимуществ новых турбогенераторов НПО
«ЭЛСИБ» с точки зрения эксплуатации в будущем – высокий
уровень ремонтопригодности.
Турбогенераторы НПО «ЭЛСИБ» изготовлены по технологии
вакуумно-нагнетательной пропитки изоляции и запечки
стержней обмотки статора с последующей укладкой в пазы
статора. Такая технология позволяет быстро в условиях
станции менять обмотку статора.
Другие производители применяют сухую изоляцию
стержней с последующей вакуумно–нагнетательной
пропиткой статора с обмоткой по технологии «Global VPI»,
что делает обмотку статора неремонтопригодной.

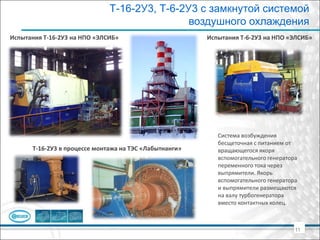

11. Т-16-2У3, Т-6-2У3 с замкнутой системой
воздушного охлаждения
11
Испытания Т-16-2У3 на НПО «ЭЛСИБ»
Т-16-2У3 в процессе монтажа на ТЭС «Лабытнанги»
Система возбуждения
бесщеточная с питанием от
вращающегося якоря
вспомогательного генератора
переменного тока через
выпрямители. Якорь
вспомогательного генератора
и выпрямители размещаются
на валу турбогенератора
вместо контактных колец.
Испытания Т-6-2У3 на НПО «ЭЛСИБ»
12. Т-16-2У3 с замкнутой системой охлаждения
12
Установка – внутренняя
Климатическое исполнение У, категория размещения 3
Высота над уровнем моря не более 1000 м
Диапазон допустимой температуры окружающей среды: верхнее значение +40оС; нижнее значение +5 оС
Окружающая среда не взрывоопасная
13. 13

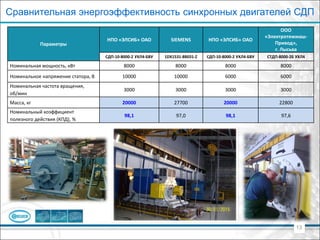

Сравнительная энергоэффективность синхронных двигателей СДП
Параметры
НПО «ЭЛСИБ» ОАО SIEMENS НПО «ЭЛСИБ» ОАО
ООО
«Электротяжмаш-
Привод»,
г. Лысьва
СДП-10-8000-2 УХЛ4-БВУ 1DX1531-8BE01-Z СДП-10-8000-2 УХЛ4-БВУ СТДП-8000-2Б УХЛ4
Номинальная мощность, кВт 8000 8000 8000 8000
Номинальное напряжение статора, В 10000 10000 6000 6000
Номинальная частота вращения,
об/мин
3000 3000 3000 3000
Масса, кг 20000 27700 20000 22800
Номинальный коэффициент
полезного действия (КПД), %
98,1 97,0 98,1 97,6

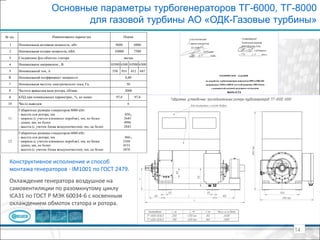

14. Основные параметры турбогенераторов ТГ-6000, ТГ-8000
для газовой турбины АО «ОДК-Газовые турбины»
14
Конструктивное исполнение и способ
монтажа генераторов - IM1001 по ГОСТ 2479.
Охлаждение генератора воздушное на
самовентиляции по разомкнутому циклу
ICA31 по ГОСТ Р МЭК 60034-6 с косвенным
охлаждением обмоток статора и ротора.

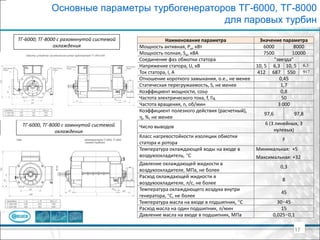

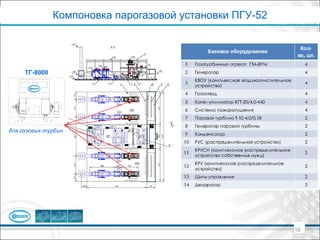

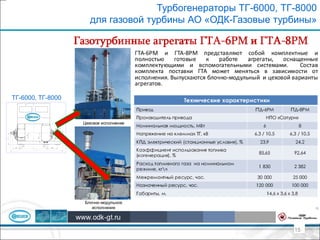

17. Основные параметры турбогенераторов ТГ-6000, ТГ-8000
для паровых турбин
17
Наименование параметра Значение параметра
Мощность активная, Рн, кВт 6000 8000
Мощность полная, Sн, кВА 7500 10000
Соединение фаз обмотки статора "звезда"
Напряжение статора, U, кВ 10, 5 6,3 10, 5 6,3
Ток статора, I, А 412 687 550 917
Отношение короткого замыкания, о.е., не менее 0,45
Статическая перегружаемость, S, не менее 1,7
Коэффициент мощности, cos 0,8
Частота электрического тока, f, Гц 50
Частота вращения, n, об/мин 3 000
Коэффициент полезного действия (расчетный),
, %, не менее
97,6 97,8
Число выводов
6 (3 линейных, 3
нулевых)
Класс нагревостойкости изоляции обмотки
статора и ротора
F
Температура охлаждающей воды на входе в
воздухоохладитель, С
Минимальная: +5
Максимальная: +32
Давление охлаждающей жидкости в
воздухоохладителе, МПа, не более
0,3
Расход охлаждающей жидкости в
воздухоохладителе, л/с, не более
8
Температура охлаждающего воздуха внутри
генератора, С, не более
45
Температура масла на входе в подшипник, С 30÷45
Расход масла на один подшипник, л/мин 15
Давление масла на входе в подшипник, МПа 0,025÷0,1
ТГ-6000; ТГ-8000 с разомкнутой системой
охлаждения
ТГ-6000, ТГ-8000 с замкнутой системой
охлаждения
18. 630088, Россия, г.Новосибирск, ул. Сибиряков-Гвардейцев, 56
Интернет-сайт: www.elsib.ru
Дирекция по продажам:
отдел продаж генераторов (383) 298-91-19, 298-91-82 sales@elsib.ru
отдел продаж сервиса и ремонта (383) 298-93-34, svkolbin@elsib.ru
отдел продаж электродвигателей (383) 298-91-17, 298-91-20,
boikov@elsib.ru
СПАСИБО
ЗА ВНИМАНИЕ!
18
