Энергоаудит

Внедрение энергосберегающих технологий
в промышленности

27.09.2011

Реализация «полного цикла» энергосбережения (1)

Энергосбережение — реализация правовых, организационных,
научных, производственных, технических и экономических мер,
направленных на эффективное (рациональное) использование (и
экономное расходование) топливно-энергетических ресурсов и на
вовлечение в хозяйственный оборот возобновляемых источников
энергии.

Энергоэффективность
Экономия строительных /
Экономия
электрической/тепловой промышленных
воды/газа /топлива
энергии технологий

© ТОВ «ЦЕНТР ЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙ ЭКО» 2011 04215, г. Киев, пр-т Г. Гонгадзе, 20 e-mail: vv@cet.kiev.ua
тел.: +38 (044) 463 50 14, 462-73-04
14, http://www.cet.kiev.ua
http://www.cet.kiev.ua

Реализация «полного цикла» энергосбережения (2)

РАСХОДЫ ЭФФЕКТЫ

начальные инвестиции (или увеличение, макроэкономические для конечных потребителей
(снижение стоимости приобретаемых
прирост инвестиций из-за выбора более энергоресурсов);
эффективного оборудования);
повышения конкурентоспособности (снижение
единовременные затраты на проведение потребления энергоресурсов на единицу
производимой продукции);
энергоаудита (энергообследования);
для электрической, тепловой, газовой сети
единовременные затраты на
приобретение и монтаж приборов учета и рыночные (например, снижение потребления
систем автоматического контроля, электроэнергии, особенно в пиковые часы, может
приводить к снижению цен на энергию и мощность на
удаленного снятия показаний приборов оптовом рынке электроэнергии);
учета;
макроэкономические, связанные с особенностями
текущие расходы на премирование регулирования (например, снижение потребления
электроэнергии населением уменьшает нагрузку
(поощрение) ответственных за перекрестного субсидирования на промышленность);
энергосбережение.
экологические;

связанные

тел.: +38 (044) 463 50 14, 462-73-04

Паспортизация зданий энергопотребляющих
объектов

Энергопаспорт – обобщающий документ,
в котором в сжатом виде предоставляется
вся информация о производственной
деятельности предприятия и
использованию ТЭР

Преимущества

Надежность и компактность хранения баз
данных

Высокая производительность, возможность
работы с большими массивами данных

Простота и устойчивость в работе,
независимость от других программных
продуктов

Проверка базы данных на отсутствие ошибок

тел.: +38 (044) 463 50 14, 462-73-04

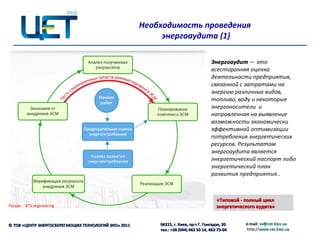

Необходимость проведения
энергоаудита (1)

Энергоаудит — это
всесторонняя оценка
деятельности предприятия,
связанной с затратами на
энергию различных видов,
топливо, воду и некоторые
энергоносители и
направленная на выявление
возможности экономически
эффективной оптимизации
потребления энергетических
ресурсов. Результатом
энергоаудита является
энергетический паспорт либо
энергетический план
развития предприятия .

«Типовой - полный цикл
Ресурс - BTS engineering энергетического аудита»

тел.: +38 (044) 463 50 14, 462-73-04

Главные цели проведения
энергоаудита

определение показателей энергетической
эффективности производства;

получение точных данные о фактическом
потреблении энергетических ресурсов;

повышение энергетической эффективности
существующих технологий и определение их
потенциала энергосбережения;

разработка мероприятий по энергосбережению
и предоставление оценки их стоимости с
кратким ТЭО предлагаемых решений.

разработка этапов энергетического развития
предприятия в кратко-/среднесрочной
перспективе с учетом принципов управления «
проектами»

тел.: +38 (044) 463 50 14, 462-73-04

Мероприятия при проведении энергетического
обследования

энергомониторинг
измерения
опросы и анкетирование
изучение сопутствующей нормативной
базы на предприятии;
расчеты экономической эффективности
анализ состояния систем
электроснабжения, теплоснабжения,
водообеспечения, парка технического
оборудования промышленного
предприятия (объекта);
оценка состояния систем и средств
измерений
оценка состояния системы
нормирования энергопотребления и
использования энергоносителей;
проверка энергетических балансов
предприятия (объекта);
проверка энергопаспорта предприятия;
расчет удельных энергозатрат на
выпускаемую продукцию (или виды
работ);

тел.: +38 (044) 463 50 14, 462-73-04

Оборудование
для проведения энергоаудита

Основные требования
к приборам
при измерении режима электрических
цепей — отсутствие влияния на
работу исследуемых электрических
цепей;
портативность — вес не более 15 кг
автономность — наличие встроенного
источника питания, обеспечивающего
несколько часов работы;
возможность регистрации данных —
наличие внутреннего запоминающего
устройства или, в крайнем случае,
унифицированного выхода для
подключения внешнего запоминающего
устройства;
связь с компьютером — наличие
порта и программного обеспечения для
передачи данных на ПК;
наличие свидетельства об
утверждении типа средств измерений;

тел.: +38 (044) 463 50 14, 462-73-04

Вариативность подходов
при проведении энергоаудита

Результат - формальный продукт

Рекомендации по:
• внедрению мероприятий и технологий энергосбережения
Формальный • проведению мероприятий, направленных на повышение
(методология НАЭР) энергоэффективности выпускаемой продукции;
• замене потребляемых энергоресурсов иными видами ресурсов
•заключение о качестве получаемых энергоресурсов,
особенно электроэнергии;

•Наличие ТЗ по конкретной проблематике,
•Комплексное изучение проблемы, описанной в ТЗ
Предметный: • Выдача рекомендаций по изучению/оптимизации процессов
•Выдача энергетического плана развития предприятия
•ТЭО предлагаемых решений по оптимизциии/повышению
ЭЭФ согласованных энергопроцессов

тел.: +38 (044) 463 50 14, 462-73-04

ПРИМЕРЫ РЕАЛИЗОВАННЫХ
ПРОЕКТОВ

Энергоаудит с последующей установкой ТН (1)

•Проведена оптимизация технологических процессов предприятия (кабельное пр-во с
избыточным выделением тепла) с целью отказа от услуг внешнего поставщика тепловой
энергии и ст-ва собственной газовой котельной.
•Проведен комплексный анализ теплового баланса всего комплекса зданий предприятия с
последующей установкой теплового насоса (ТН) собственной разработки мощностью 225 кВт,
покрывающим с 2009 года основную тепловую нагрузку в отопительный период.
•Себестоимость Гкал. упала при этом для предприятия в 7 раз.
• СОР ТН достигает 5,5.
• Окупаемость проекта - до 1 года

тел.: +38 (044) 463 50 14, 462-73-04


Установленная система утилизации вторичного тепла, предназначенная для отопления
производственных цехов, административно-бытового и вспомогательного корпусов.

В качестве источника тепла для теплового насоса используется система охлаждения
кабельной продукции оборотного типа, включающая в себя два бассейна и градирню.

Интеркабель

ТН мощностью 225 кВт выполнен на базе компрессоров фирмы Copeland (США)
спирального типа, теплообменников фирмы Thermokey (Италия) кожухотрубного типа
и компонентов холодильных систем производства фирмы Emmerson (США).


•Циркуляция в оборотной системе
составляет от 75 до 150 м3/ч;

• в системе градирня-бассейны – 35-70
м3/ч.

•Диапазон регулирования отбора на
испаритель теплового насоса 10-100 %.

•Дискретность – 10%.

•Температура охлаждаемой воды
колеблется в диапазоне 15-25 0С.

тел.: +38 (044) 463 50 14, 462-73-04

Энергоаудит (2)

•Исследование качества электрической энергии на соответствие нормативам ЕС и Украины с
выдачей рекомендаций по снижению расхода электроэнергии;
• Проведены отдельные испытания котельной на предмет соответствия основных показателей
работы котлов режимным картам/паспортным данным, а также выявлены и количественно
обоснованы резервы утилизации тепла на котельной;
•Исследована возможность, эффективность и стоимость восстановления конденсатоотвода
технологического оборудования и использования его тепла;
•Проанализирована работа систем оборотного охлаждения, водопровода и канализации, на
предмет рациональности расходов электроэнергии, циркуляции воды и ее потерь, объемов
сбрасываемого тепла и его потенциалов, а так же возможности и экономической целесообразности
его аккумуляции и утилизации;
•Оказана помощь предприятию в определении мест первоочередной организации (локального)
отопления и вентиляции и расчете вариантов наиболее экономичного их теплообеспечения;
•С помощью тепловизионной съемки определено фактическое состояние ограждающих
конструкций всего комплекса зданий предприятия на предмет выявления их теплоизоляционных
свойств и локализацией участков повышенных теплопотерь.
•Проведено обследование технологического оборудования (с графиком его загрузки) с целью
выявления относительно высокопотенциального тепловыделения и возможности её утилизации

тел.: +38 (044) 463 50 14, 462-73-04

Первый цех. Наружный осмотр

Термография Видимое световое изображение

тел.: +38 (044) 463 50 14, 462-73-04

Наружный осмотр

Отсутствие уплотнений между крышей и стеной Видимое световое изображение

тел.: +38 (044) 463 50 14, 462-73-04


Нагрев шинного соединения возле
третьей опоры Видимое световое изображение

тел.: +38 (044) 463 50 14, 462-73-04


Первый цех Видимое световое изображение

тел.: +38 (044) 463 50 14, 462-73-04

Энергоаудит.

Первый цех. Пролет. Течь в крыше Видимое световое изображение

тел.: +38 (044) 463 50 14, 462-73-04

СПАСИБО ЗА ВНИМАНИЕ!

ТОВ «ЦЕНТР ЭНЕРГОСБЕРЕГАЮЩИХ ТЕХНОЛОГИЙ ЭКО»
04215, г. Киев, пр-т Г. Гонгадзе, 20
тел.: +38 (044) 463 50 14, 462-73-04

www.cet.kiev.ua
